UW24SPHLH - Réfrigérateur Sub-Zero - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Réfrigérateur sous comptoir, capacité de 24 pouces, finition en acier inoxydable, éclairage LED intérieur.
Capacité de stockage	Environ 5,2 pieds cubes.
Système de refroidissement	Système de refroidissement à circulation d'air.
Température réglable	Plage de température de 34°F à 45°F.
Utilisation	Idéal pour le stockage de vin et de boissons, conçu pour s'intégrer sous un comptoir.
Maintenance	Nettoyage régulier des surfaces extérieures et des étagères intérieures, vérification des joints de porte.
Réparation	Service technique recommandé pour les réparations complexes, pièces de rechange disponibles.
Sécurité	Équipé d'un verrou de porte pour la sécurité, conforme aux normes de sécurité électrique.
Informations générales	Garantie limitée de 2 ans, consommation énergétique efficace, niveau sonore faible.

FOIRE AUX QUESTIONS - UW24SPHLH Sub-Zero

Le réfrigérateur Sub-Zero UW24SPHLH ne refroidit pas.

Vérifiez que le réfrigérateur est bien branché et que le cordon d'alimentation n'est pas endommagé. Assurez-vous également que la porte est bien fermée et que les joints d'étanchéité sont en bon état. Si le problème persiste, contactez le service après-vente.

Le réfrigérateur fait un bruit étrange.

Des bruits de fonctionnement sont normaux. Cependant, si vous entendez des cliquetis, des bourdonnements ou des vibrations excessives, cela peut indiquer un problème. Vérifiez que le réfrigérateur est de niveau et qu'il n'y a rien qui gêne le ventilateur. Si le bruit continue, contactez le service après-vente.

Comment régler la température du réfrigérateur ?

Pour régler la température, utilisez le panneau de contrôle numérique. Appuyez sur les boutons 'haut' ou 'bas' pour ajuster la température selon vos préférences. La température idéale pour le réfrigérateur est généralement entre 1°C et 4°C.

Le réfrigérateur a une mauvaise odeur.

Nettoyez les étagères et les bacs avec un mélange d'eau et de bicarbonate de soude. Vérifiez également que les aliments ne sont pas périmés et que les contenants sont bien fermés. Si l'odeur persiste, un nettoyage plus approfondi peut être nécessaire.

Comment dégivrer le réfrigérateur ?

Pour dégivrer, débranchez le réfrigérateur et retirez tous les aliments. Laissez la glace fondre naturellement. Ne jamais utiliser d'objets pointus pour enlever la glace. Une fois dégivré, nettoyez l'intérieur avant de rebrancher l'appareil.

Les lumières intérieures ne fonctionnent pas.

Vérifiez d'abord si l'ampoule est grillée. Si oui, remplacez-la par une ampoule compatible. Si l'ampoule est en bon état, il peut y avoir un problème électrique. Dans ce cas, contactez le service après-vente.

Le réfrigérateur consomme trop d'énergie.

Assurez-vous que le réfrigérateur est bien ventilé et qu'il n'est pas placé près de sources de chaleur. Vérifiez également que les portes se ferment correctement. Si vous constatez une consommation excessive, il est conseillé de faire inspecter l'appareil par un professionnel.

Comment nettoyer le filtre à eau ?

Pour nettoyer le filtre à eau, suivez les instructions du manuel d'utilisation. En général, il est recommandé de remplacer le filtre tous les 6 mois pour assurer une qualité d'eau optimale.

Le réfrigérateur Sub-Zero UW24SPHLH est-il garanti ?

Oui, le réfrigérateur est couvert par une garantie limitée. Vérifiez les documents fournis avec l'appareil pour connaître la durée et les conditions de la garantie.

MODE D'EMPLOI UW24SPHLH Sub-Zero

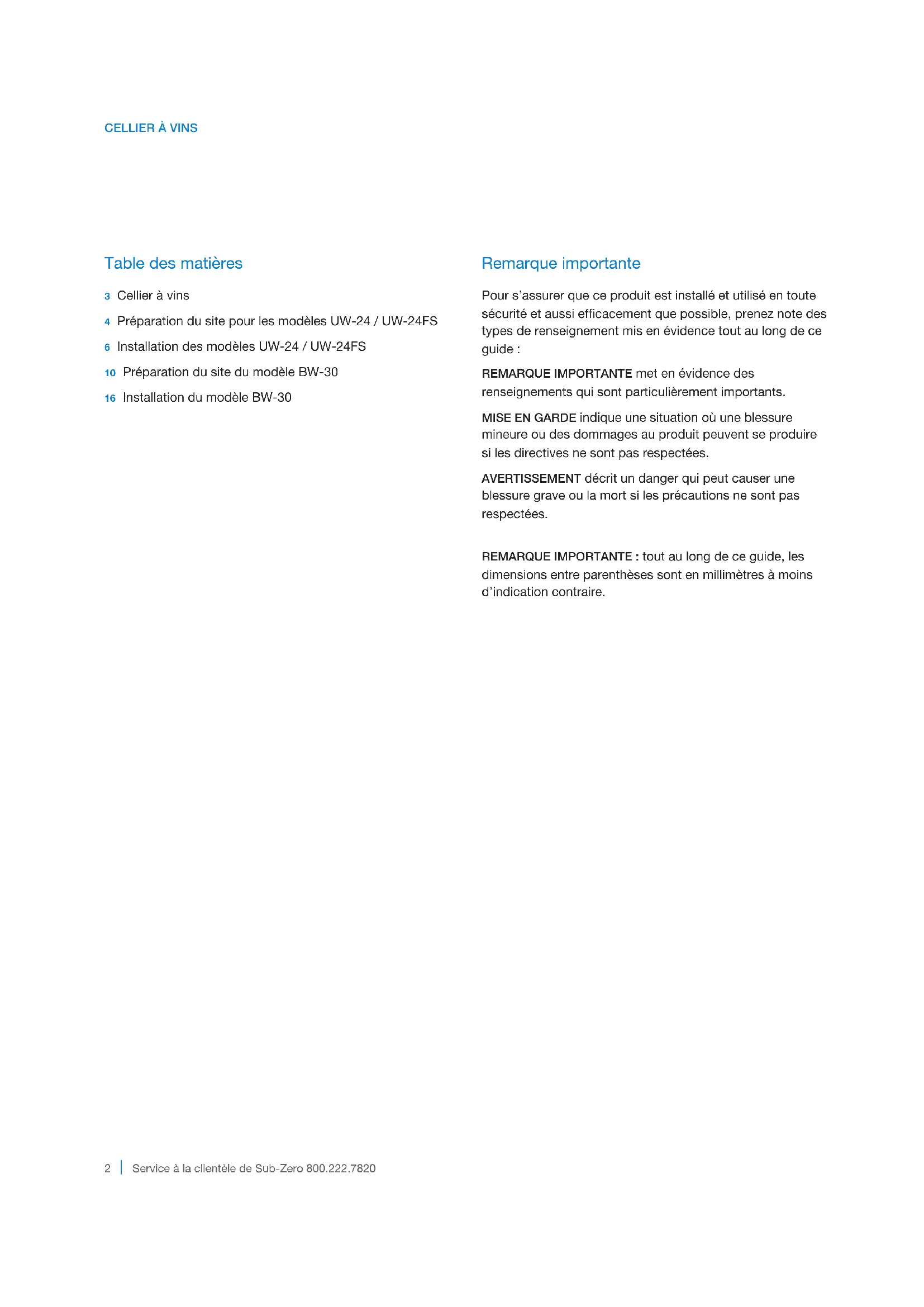

3 Cellier à vins
4 Préparation du site pour les modèles UW-24 / UW-24FS
6 Installation des modèles UW-24 / UW-24FS
10 Préparation du site du modele BW-30
16 Installation du modele BW-30

Remarque importante

Pour s'assurer que ce produit est installé et utilisé en toute sécurité et aussi efficacement que possible, prenez note des types de renseignement mis en évidence tout au long de ce guide :

REMARQUE IMPORTANTE met en evidence des renseignements qui sont particulièrement importants.

MISE EN GARDE indique une situation où une blessure mineure ou des dommages au produit peuvent se produire si les directives ne sont pas respectées.

AVERTISSEMENT décrit un danger qui peut cause une blessure grave ou la mort si les précautions ne sont pas respectées.

REMARQUE IMPORTANTE : tout au long de ce guide, les dimensions entre parenthèses sont en millimétres à moins d'indication contraire.

Renseignements sur le produit

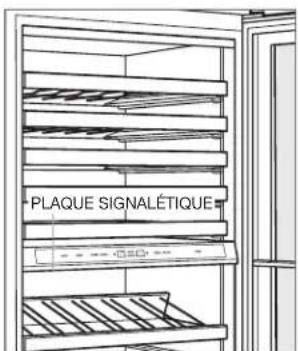

Des renseignements importants sur le produit, y compris les numérores de modulo et de série, se trouvent sur la plaque signalétique du produit. La plaque signalétique est située sur le côte inférieur du panneau de commande, à la gauche. Reportez-vous aux illustrations ci-dessous.

Si vous avez besoin de service, communiquez avec le service Sub-Zero certifié par l'usine avec les numérios de modèle et de série. Pour obtenir le nom du centre de service Sub-Zero certifié par l'usine près de chez vous ou si vous avez des questions concernant l'installation, consultez la section Contact et assistance de notre site Web, subzero. com ou appelez le service à la clientèle de Sub-Zero au 800-222-7820.

Modèle UW-24 et UW-24FS.

Modèle BW-30.

Outils et matérieliaux

• Tournevis-standard, cruciforme et Torx.
• Perceuseelectrique.
• Méches (des mèches à maconnerie sont requises pour l'installation dans le béton).
• Ensemble de clés et de douilles standard.
• Niveau de 2 pi et 4 pi.
• Des matériaux pour protéger la résidence, le plancher et les armoires pendant l'installation.

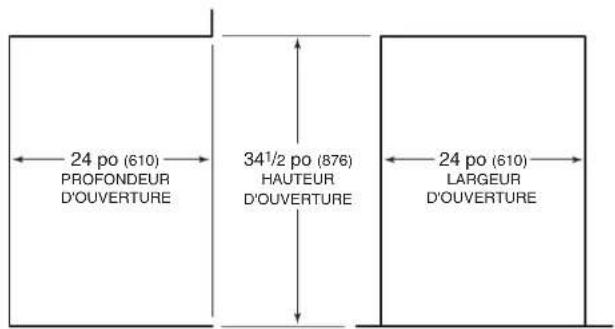

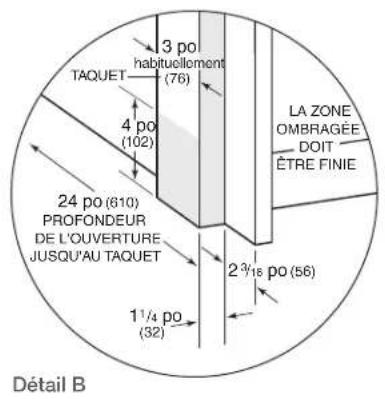

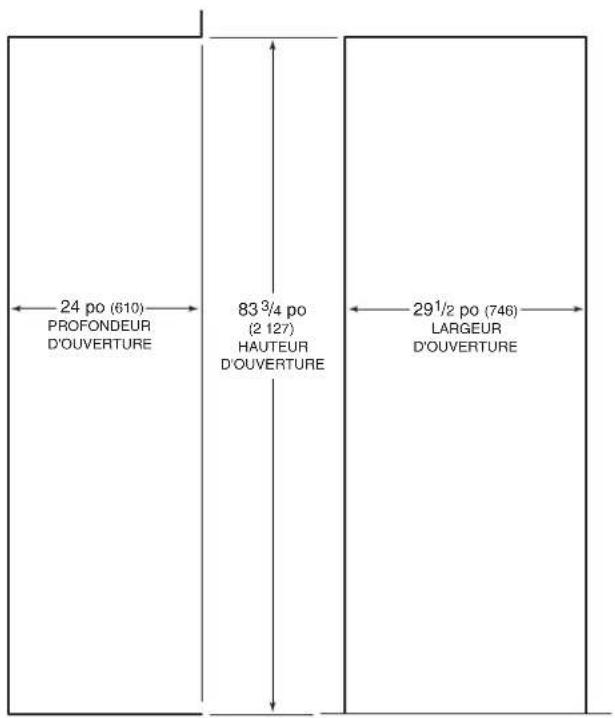

Dimensions de l'ouverture

MODELE UW-24

VUE DE PROFIL
VUE DE FACE

LARGEUR D'OUVERTURE DOUBLE W

Deux modeles de 24 po (610) 48

1/8 po (1222)

Trousse d'installation double requise.

INSTALLATION DOUBLE

Si deux unités sont installées côte à côte, une trousse d'installation double pourra être requise. Les installations sans languette de replissage personnalisée nécessitant une trousse d'installation double. Si une trousse d'installation double n'est pas précisé, une languette de replissage de 2 po (51) est recommendée entre les unités. Les installations doubles sans languette de replissage ne peuvent être reussies qu'en utilisant deux unités avec des charnières opposées. Reportez-vous aux illustrations ci-dessous.

Les trousse s'd'installation double sont offertes par les dépositaires Sub-Zero autorisés. Pour obtenir des renseignements sur votre dépositaire local, visitez la section salle d'exposition de notre site Web, subzero.com. Si vous avez des questions au sujet de l'installation, communique avec le service à la clientèle de Sub-Zero au 800-222-7820.

Charnières opposées.

Charmières du même côté.

Électricité

L'installation doit se conformer à tous les codes électriques applicables.

L'alimentation électrique doit se trouver à l'intérieur de la zone ombragée indiquée dans l'illustration ci-dessous. Un circuit séparé servant uniquement cet apparéil est requis. Un disjoncteur de fuite de terre (GFCI) n'est pas recommandé et peut interrompre le fonctionnement.

REMARQUE IMPORTANTE: la prise doit être placée de façon à ce que la broche de mise à la terre se trouve à la droite des broches plus minces. La prise doit être égalité avec le mur arrêté.

EXIGENCES ÉLECTRIQUES

Alimentation électric 115 volts CA, 60 Hz

Disjoncteur 15 ampères

Prise mise à la terre à trois broches

A VERTISSEMENT

N'utilisez pas une rallonge ou un adaptateur à deux broches et ne retirez pas la broche de mise à la terre du cordon d'alimentation.

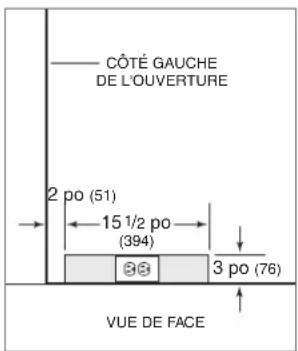

Emplacement de l'alimentation electrique.

Preparation

Pour qu'elle fonctionne correctement, la porte doit s'ouvoir d'au moins 90^ . Utilisez un replissage d'au moins 3 po (76) dans les installations en coin pour vous assurer que la porte s'ouvre a 90^ .

Sortez l'unité de la boîte et examinez-la pour vous assurer qu'elle n'est pas endommagée. Retirez et recyclez les matérieliaux d'emballage. Ne jetez pas la plaque de protection, le support antibasculement, la quincaillerie et les pieds de nivélément qui retiennent la base en bois au fond de l'unité.

Support antibasculement

A VERTISSEMENT

Pour empêcher l'unité de basculer vers l'avant, le support antibasculement doit être installé.

MODELE UW-24

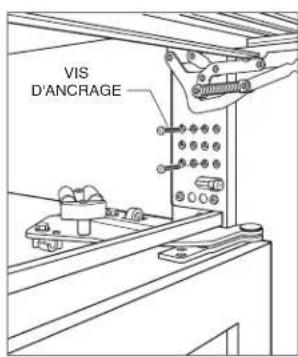

Le support antibasculement doit etre fixe au mur derriere l'unité avec la bride du support située a une distance de 1 / 4 po (6) au-dessus de la partie supérieure de I'unité. Reportez-vous à l'illustration ci-dessous. Si le support antibasculement n'est pas aligné adequatement, il ne s'encclanchera pas correctement.

Pour les installations qui ne peuvent pas accommoder le support antibasculement, un support de comptoir est fourni pour fixer l'unité au comptoir. Reportez-vous à l'illustration ci-dessous.

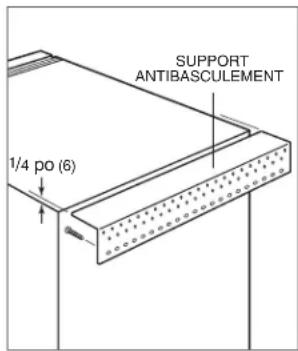

Support antibasculement (UW-24).

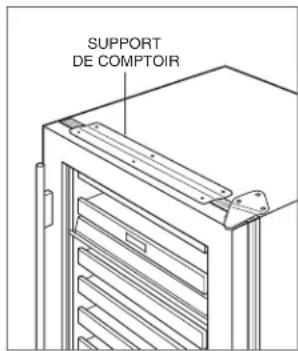

Support de comptoir.

Support antibasculement

MODELE UW-24FS

L'arrête du support antibasculément doit être installé à une distance de 245/8 po (625) de l'avant et centré derrière l'unité. Reportez-vous à l'illustration ci-dessous. Reportez-vous à la page 16 pour les applications avec un plancher en bois et en béton.

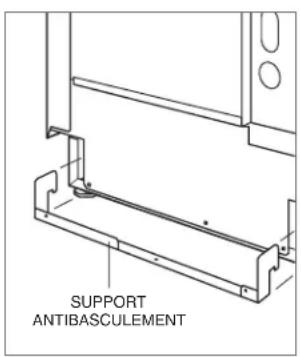

Support antibasculement (UW-24FS).

Panneau personnelisé

MODELE UW-24

Pour les applications à revêtement, un panneau de portepersonnalisé doit être installé. La taille du panneau estcritique pour obtenir un ajustement approprié. Pour vérifierles exigences et les dimensions des panneaux, reportez-vousau guide de conception Sub-Zero à subzero.com/specs.

Finissez tous les côts du panneau personnelé. Ils peuvent être visibles lorsque la porte est ouverte ou à travers la porte en verre.

Le panneau de porte à revêtement personnelisé est fixé au moyen de vis fournies dans l'encadrement de la porte. Les emplacements des vis sont marqués à l'arrière du panneau personnelisé au moyen de centres de tenon insérés dans les trous de l'encadrement de la porte.

Une fois l'unité sécurisée et la porte fermée, tenez le panneau personnelisé à la position désirée sur la porte.
Tapez légèrement le devant du panneau pour repérer les positions de montage. Retirez les centres de tenon.

L'encadrement de la porte possède des trous de montage pour accommoder les poignées accessoires de Sub-Zero. Si les trous de montage de poignée ne sont pas utilisés, la poignée doit être fixée au panneau personnelisé avant le montage. Les têtes de vis peuvent devoir être fraisées dans le panneau pour obtenir un ajustement ajustat.

Pour monter le panneau personnelé, ouvrez la porte et utilisez les trous pré-perçés pour placer le panneau. Enforcez les vis dans le panneau à travers le ruban noir sur l'encadrement de la porte. Les trous de vis sont cachés derrière le joint de la porte. Utilisez autant de vis que nécessaire pour fixer le panneau personnelé. Reportez-vous à l'illustration ci-dessous.

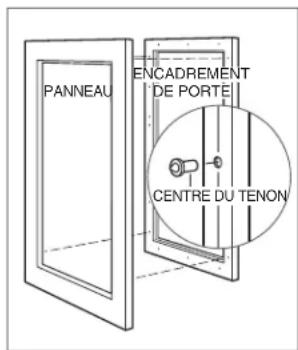

Centre du tenon.

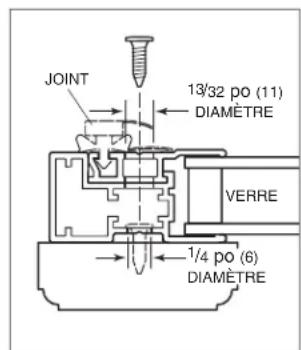

Vue transversale de l'encadrement de la porte.

Panneau personnelisé

Des réglages peuvent être effectuels au panneau personnelisé avec quelques vis de montage en place, mais pas lorsqu'elles sont complètement serrées. Une fois la position désirée obtenue, installez et sécurise toutes les vis.

Couvrez les trouss à l'intérieur de l'encadrement de la porte avec les pastilles ou les bouchons fournis.

MISE EN GARDE

Un panneau plein ne peut pas etre installé sur la porte en verre. Des portes pleines sont offertes par les dépositaires Sub-Zero autorisés. Pour obtenir des renseignements sur toute dépositaire local, visitez la section salle d'exposition de notre site Web, subzero.com

Mise en place

MISE EN GARDE

Avant demettre l'unité en place, sécurisez la porte en position fermée et protégéz tout plancher fini.

Utilisez un chariot à apparéil pour déplacer l'unité prés de l'ouverture.

Si l'unité a été posée sur le dos ou le côte, elle doit être miseABOUT pendant au moins 24 heures avant de relier l'alimentation.

Si l'unité sera reliée à un système d'alarme résidentiel, acheminez les fils dans le compartment du compresseur avant de placer l'unité. Reportez-vous à la page 8. Une fois l'unité en place, la connexion des fils peut être effectuee a partir de I'avant.

Nivellement

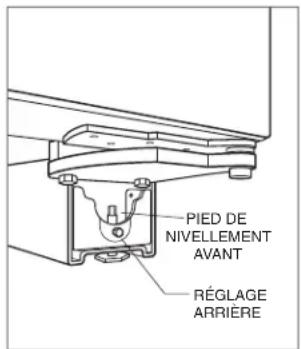

Nivelez l'unité avant de la glisser en position. Tournez chacun des quatre pieds de nivellement dans le sens horaire pour soulever l'appareil et dans le sens antihoraire pour l'abaisser. Reportez-vous à l'illustration ci-dessous.

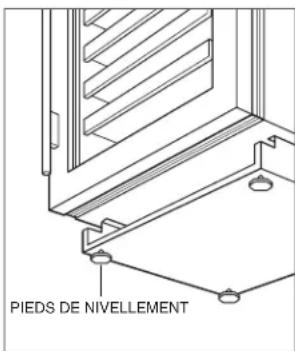

Nivellement.

Achievement

Branchez le cordon d'alimentation dans la prise mise à la terre, puis glissez l'unité en place. Vérifiez que le support antibasculément est correctement enclenché.

Il peut s'avérer nécessaire d'installer l'unité à une distance de 1/4 po (6) au-delà de la surface avant des armоires adjacentes pour éviter toute interférence lorsque la porte est ouverte à 145^ . Reportez-vous au gabarit pleine grandeur à la page 9.

CONNEXION AU SYSTEME D'ALARME RÉSIDENTIEL

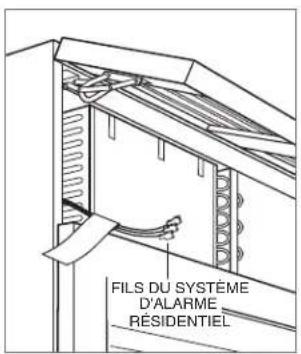

Si I'unité sera reliée à un système d'alarme résidentiel, effectuez les connexions aux fils montrées dans l'illustration ci-dessous. Reportez-vous aux codes de couleur suivants :

• Contacts normalement ouverts—fil blanc avec une rayure rouge.
• Contacts normalement fermés—fil blanc avec une rayure bleue.
• Commun—fil gris avec une rayure blanche.

Utilisez les bornes embrochables ou les coinceurs à cable fournis pour effectuer des connexions de fil appropriées.

MISE EN GARDE

Le circuit d'alarme de l'unité est conçu comme dispositif à faible tension, faible courant seulement. Il ne doit pas être utilisé pour modifier l'intensité de la ligne. Toute borne non utilisée doit être complètement isolée et tous les fils doivent être fixés loin de tout composant conducteur ou mobile.

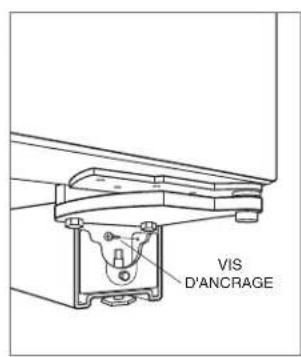

ANCRAGE

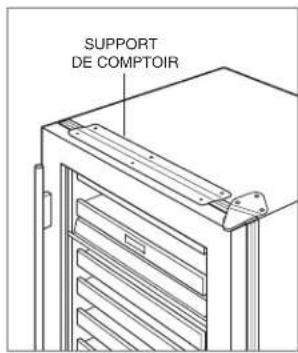

Pour ancrer, utilisez le support de comptoir fourni pour sécuriser l'unité à la partie inférieure du comptoir. Reportez-vous à l'illustration ci-dessous. Si le support de comptoir ne peut pas être utilisé, installez des calles le long du dessus et des côtés de l'unité.

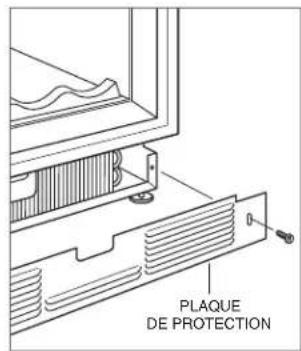

INSTALLATION DE LA PLAQUE DE PROTECTION

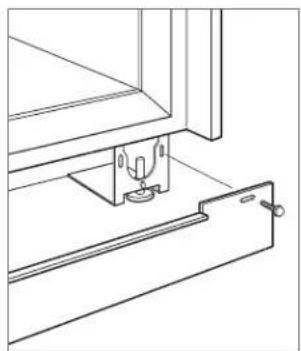

Installez la plaque de protection au moyen des deux vis fournies. Reportez-vous à l'illustration ci-dessous. La plaque de protection doit pouvoir être enlevée pour toute réparation. Le plancher ne doit pas nuir à l'enlèvement. Ne couvrez pas la section à persiennes de la plaque de protection.

Ancrage.

Installation de la plaque de protection.

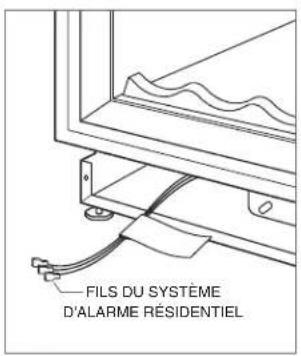

Connexion au systeme d'alarme résidentiel.

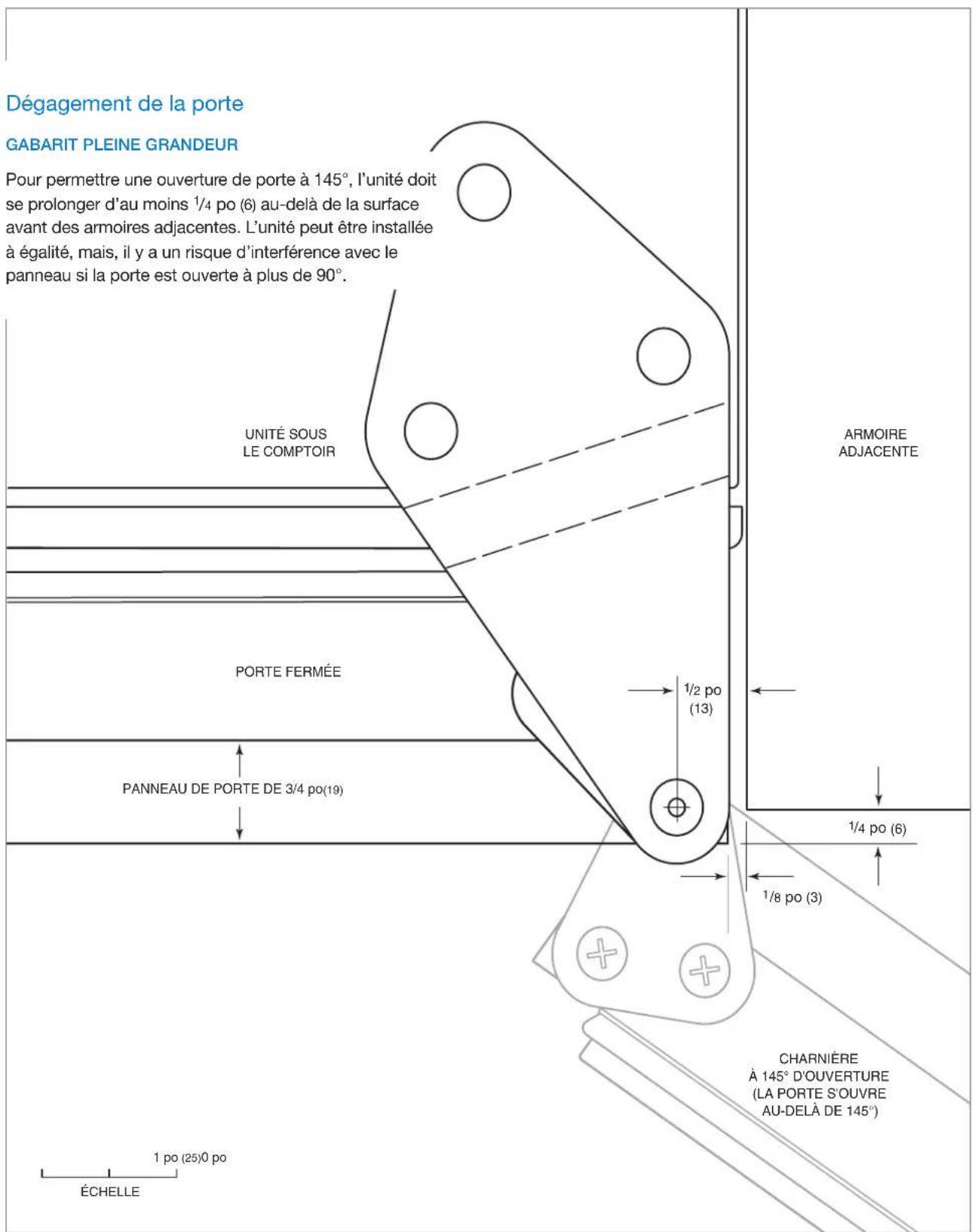

Ouverture de porte de 145^ (vue de dessus).

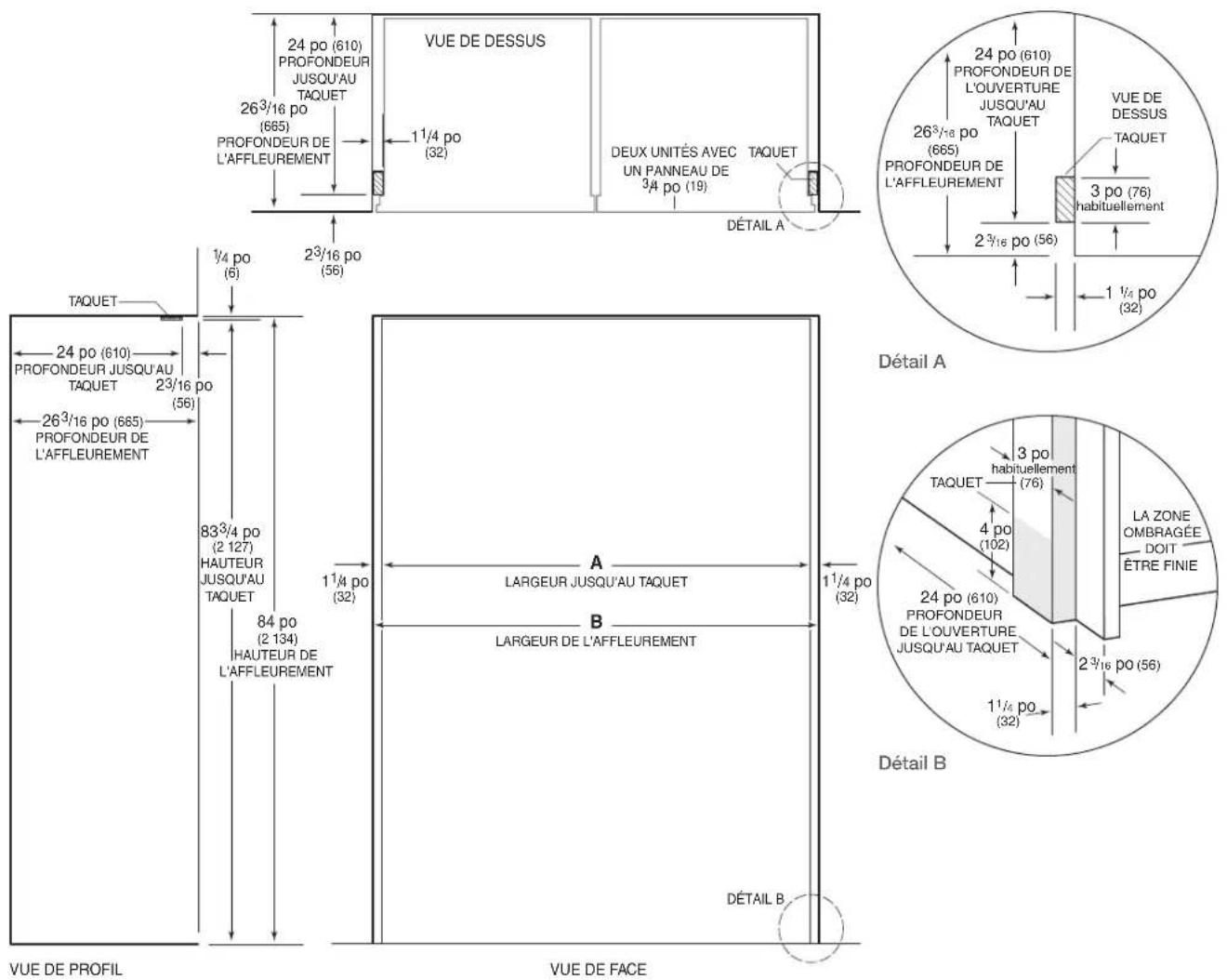

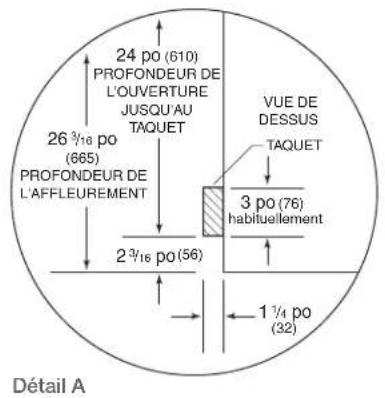

Dimensions de l'ouverture

INSTALLATION STANDARD

VUE DE PROFIL
VUE DE FACE

Si deux unités sont installées côte à côte, reportez-vous à la page 12.

Dimensions de l'ouverture

INSTALLATIONÀAFFLEUREMENT

Les dimensions assume une épaissur de panneau de 3/4 po (19). Si deux unités sont installées côte à côte, reportez-vous à la page 13.

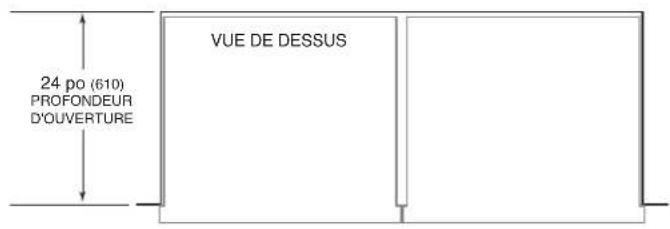

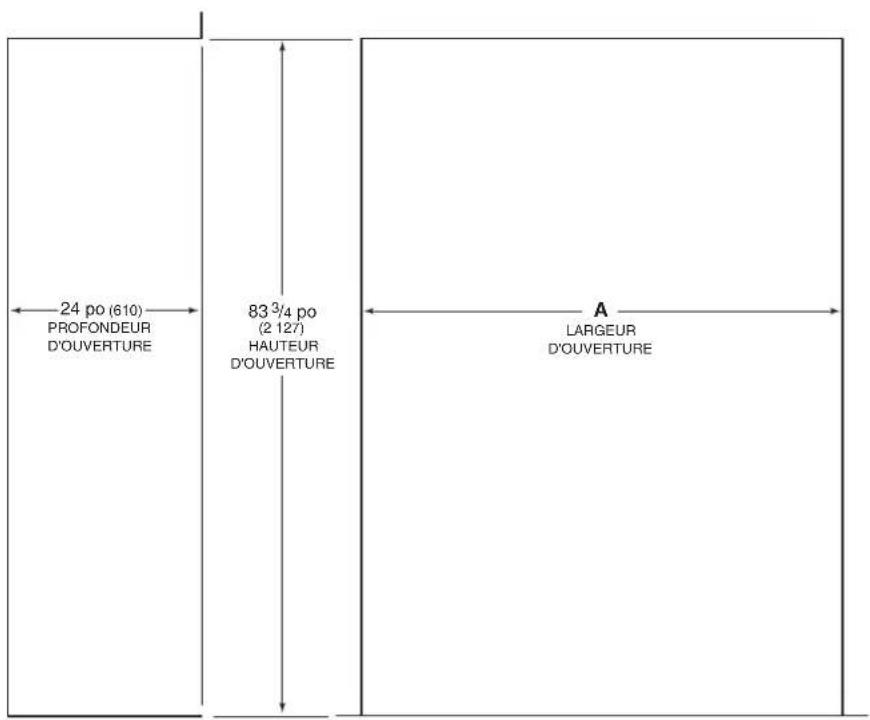

Dimensions de l'ouverture

INSTALLATION DOUBLE STANDARD

VUE DE FACEVUE DE PROFIL

LARGEUR DE L'OUVERTURE A

Modèle BW-30 et intégré de 30 po 59	3/4 po (1 518)
Modèle BW-30 et intégré de 36 po 65	3/4 po (1 670)

Une trousse d'installation double sera requise pour cette installation.

Dimensions de l'ouverture

INSTALLATION DOUBLE A AFFLEUREMENT

LARGEUR DE L'OUVERTURE A B

Modèle BW-30 et intégré de 30 po 59 ^3 / 4 po (1518) 62^1 / 4 po (1581)

Modèle BW-30 et intégré de 36 po 65 34 po (1 670) 681/4 po (1 734)

Les dimensions assume une épaissur de panneau de 3 / 4 po (19). Une trousse d'installation double sera requise pour cette installation.

Installation double

Si deux unités sont installées côte à côte, une trousse d'installation double pourrait être requise. Les installations sans languette de replissage personnalisée nécessitent une trousse d'installation double. Si une trousse d'installation double n'est pas précisé, une languette de replissage de 2 po (51) est recommendée entre les unités. Les installations doubles sans languette de replissage ne peuvent être réussies qu'en utilisant deux unités avec des charnières opposées. Reportez-vous aux illustrations ci-dessous.

Les trousses d'installation double sont offertes par les dépositaires Sub-Zero autorisés. Pour obtenir des renseignements sur le dépositaire local, visitez la section Trouver une salle d'exposition de notre site Web, subzero. com. Pour des questions concernant l'installation, appelez le service à la clientèle de Sub-Zero au 800-222-7820.

Charnières opposées.

Charnières du même côté.

Électricité

L'installation doit se conformer à tous les codes électriques applicables.

L'alimentation électrique doit se couver à l'intérieur de la zone ombragée indiquée dans l'illustration ci-dessous. Un circuit séparé servant uniquement cet apparéil est requis. Un disjoncteur de fuite de terre (GFCI) n'est pas recommandé et peut interrompree le fonctionnement.

EXIGENCES ÉLECTRIQUES

Alimentation électric 115 volts CA, 60 Hz

Disjoncteur 15 ampères

Prise mise à la terre à trois broches

MISE EN GARDE

Cette prise doit être vérifiée par un électricien qualifié pour s'assurer qu'elle est cablee avec la polarité appropriée. Assurez-vous que la prise est correctement mise à la terre.

A VERTISSEMENT

N'utilisez pas une rallonge ou un adaptateur à deux broches et ne retirez pas la broche de mise à la terre du cordon d'alimentation.

Emplacement de l'alimentation electrique.

Preparation

Sortez l'unité de la boîte et examinez-la pour vous assurer qu'elle n'est pas endommagée. Retirez la base en bois et jetez les boulons et les supports d'expédition. Retirez et recyclez les matériaux d'emballage. Ne jetez pas la plaque de protection, les supports antibasculement et la quincaillerie.

Rentrez complètement les pieds de nivellement avant afin de pouvoir déplacer l'unité jusqu'à son emplacement. Les pieds de nivellement avant et arrêt都可以 être régles à partir de l'avant lorsqu'l'unité est en place.

Retirez la cuvette d'égouttement pour éviter tout dommage et permettre de bien placer le chariot à apparéil.

L'assemblage de la grille doit être retiree avant de déplacer l'unité. Pour retarder, tirez le rebord inférieur de la grille vers l'extérieur et tournez-le vers le haut. Desserrez les deux vis de montage arriere de la grille et retirez les deux vis de montage avant de la grille. En tenant la grille fermement, tirez vers l'avant pour la retarder. Reportez-vous aux illustrations ci-dessous.

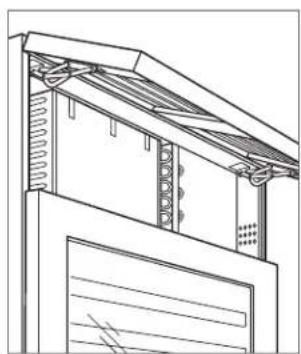

Retrait de la grille.

Vis de montage de la grille

Support antibasculement

A VERTISSEMENT

Pour empêcher l'unité de basculer vers l'avant, les supports antibasculement doivent être installés.

Les deux supports antibasculement doivent être installés à une distance exacte de 24 po (610) de l'avant de l'ouverture jusqu'à l'arrête des supports et à une distance d'au moins 4 po (102) des côtes de l'ouverture. Cette profondeur augmentera à 263/16 po (665) pour une installation à affreusement avec des panneaux de 3/4 po (19) d'épaissier. Si les supports antibasculement ne sont pas alignés ajustement, ils ne s'enclencheront pas correctement.

Utilisez toute la quincaillerie pour le support antibasculement selon les directives pour les planchers en bois ou en béton.

REMARQUE IMPORTANTE : pour les applications sur des planchers en bois ou en béton, si les vis n° 12 ne touchent pas un poteau mural ou une plaque murale, utilisez les vis n° 8 et les rondelles n° 12 avec les dispositifs d'ancrage au mur.

REMARQUE IMPORTANTE : dans certaines installations, le sous-plancher ou le plancher fini peuvent nécessiter l'inclinaison des vis utilisées pour fixer les supports antibasculement au mur arrêté.

QUINCAILLERIE ANTIBASCULEMENT

2 Supports antibasculement
12 Vis à tête cylindrique bombée n°12 x 2 ^1/2 po
4 Cales d'ancrage de 3/8 po-16 x 3^3/4 po
12 Rondelles plates n°12
4 Vis a tete bombée n°8-18 x 1 1/4 po
4 Dispositifs d'ancrage au mur à glissière en nylon Zip-it

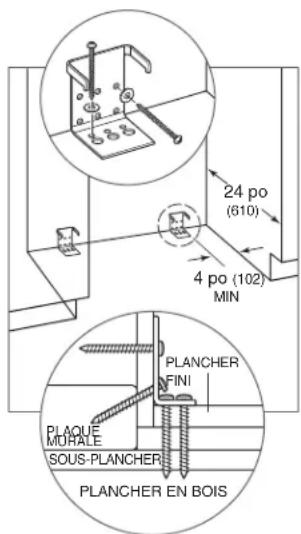

PLANCHER EN BOIS

Après avoir correctement repéré les supports antibasculement dans l'ouverture préliminaire, percez des avant-trous de 3/16 po (5) de diamètre au maximum dans les poteaux muraux ou la plaque murale. Utilisez les vis et les rondelles n^ 12 pour fixer les supports. Vérifié que les vis PENETRENT dans le matériel du plancher et dans les poteaux muraux ou la plaque murale d'une distance d'au moins 3/4 po (19). Reportez-vous à l'illustration ci-dessous.

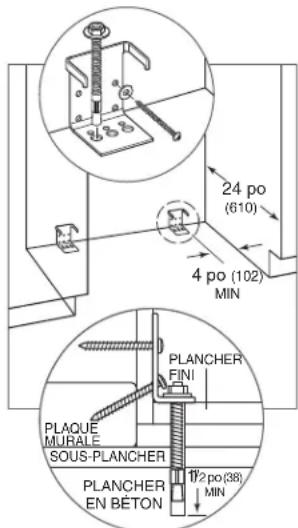

PLANCHER EN BÉTON

Après avoir correctement repéré les supports antibasculement dans l'ouverture préliminaire, percez des avant-trous de 3/16 po (5) de diamètre au maximum dans les poteaux muraux ou la plaque murale. Percez des trous de 3/8 po (10) de diamètre dans le beton d'une profondeur d'au moins 1/2 po (38). Utilisez les vis et les rondelles n^ 12 pour fixer les supports au mur et utilisez les cales d'ancrage de 3/8 po (10) pour fixer les supports au plancher. Vérifie que les vis PENETRENT dans les poteaux muraux ou la plaque murale d'une distance d'au moins 3/4 po (19). Reportez-vous à l'illustration ci-dessous.

Plancher en bois.

Plancher en beton.

Support antibasculement

INSTALLATION DE LA CALE D'ANCRAGE POUR BÉTON

1 Percez un trou de 3/8 po (10) de diamètre de toute profondeur excédant le noyage minimal. Nettoyez le trou ou continuez à percper plus profundément pour accommoder les fines de perçage.
2 Assemblez la rondelle et l'écrou à égalité avec l'extrémité de la cale d'ancrage pour protéger les filets. Enforcez la cale d'ancrage dans le matériel à fixer jusqu'à ce que la rondelle soit à égalité avec la surface du matériel.
3 Ouvrez la cale d'ancrage en serrant l'écrou de trois à cinq tours au-delà de la position serreré à la main ou un couple de 25 pi-lb.

A VERTISSEMENT

Vérifiez qu'il n'y ait pas de fils électriques ou de plomberie dans la zone qui pourrait être pénétrés par les vis.

MISE EN GARDE

Portez toujours des lunettes de sécurité et utilisez d'autres dispositifs ou vêtements de protection nécessaires lors de l'installation ou du travail avec des dispositifs d'ancrage.

Il n'est pas recommandé d'utiliser des dispositifs d'ancrage dans de la maconnerie légère comme des blocs ou de la brique, ou dans du nouveau béton qui n'a pas eu assez de temps pour secher. L'utilisation de forets-aléseurs n'est pas recommandée pour percer les trous des cales d'ancrage.

Panneaux personalisés

Pour les applications à affleurement et à revêtement, des panneaux de porte et de grille personalisés doivent être installés. La taille du panneau est critique pour obtenir un ajustement approprié. Pour vérifier les exigences et les dimensions des panneaux, reportez-vous au guide de conception Sub-Zero à subzero.com/specs.

REMARQUE IMPORTANTE : les applications à affreument nécessitant un jeu minimum de 1 / 2 po (13) de tous les cotoés.

Finissez tous les côts du panneau personnelé. Ils peuvent être visibles lorsque la porte est ouverte ou à travers la porte en verre.

MISE EN GARDE

Un panneau plein ne peut pas etre instalé sur la porte en verre.

Installation des panneaux

PANNEAU DE PORTE

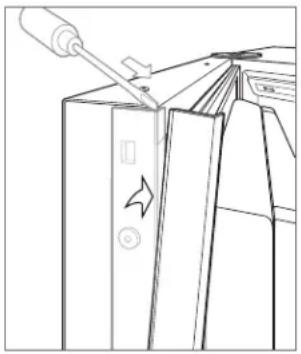

Pour installer le panneau de porte personnelisé, retirez la moulure de la garniture latorale de la poignée. Insérez la pointe d'un tournevis dans la fente du coin supérieur du côté de la poignée et faites sorting la garniture. Retirez les vis et le cadre. Reportez-vous à l'illustration ci-dessous.

La porte possède un cadre de 1/4 po (6) dans lequel le panneau personnelisé peut se glisser. Si le panneau mesure plus de 1/4 po (6) d'épaisseur, rainurez une cordure le long du panneau ou montez le panneau sur une feuille de matériel de 1/4 po (6) d'épaisseur, puis insérez-le dans le cadre.

Gamiture latrare de porte.

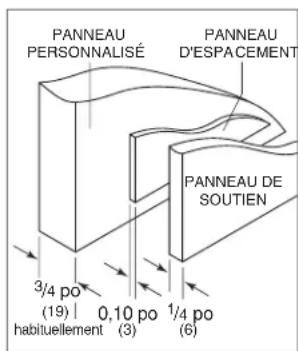

A. Un espace de 0,10 po (3) est requis entre le panneau d'appui et le panneau personnelisé pour permettre au panneau de glisser dans le cadre de la porte. Reportez-vous à l'illustration ci-dessous pour connaître les dimensions critiques.

Installez la quincaillerie de poignée avant d'insérer le panneau. De grandes poignées en forme de D sont recommandées au lieu de boutons. Les têtes de vis doivent être fraises dans le panneau.

Glissez le panneau dans le cadre.

Pour réinstaller la moulure de garnissage de la porte, insérez sa partie supérieure dans les rainures sur la partie supérieure de la porte et continuez vers le bas en enclenchant la garniture dans les pince du cadre de la porte.

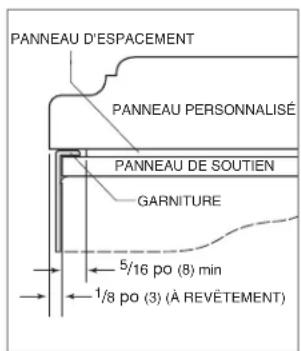

Section transversale de l'assemblage du panneau (à revetuement).

Vue arriere de l'assemblage du panneau.

Installation des panneaux

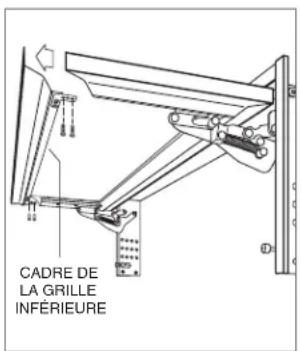

PANNEAU DE LA GRILLE

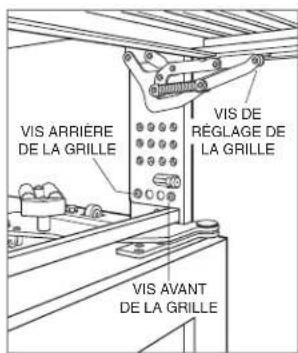

Retirez le cadre inférieur de la grille en extrayant les vis des deux coins inférieurs de chaque cote de l'assemblage de la grille. Reportez-vous à l'illustration ci-dessous.

Une fois la section inférieure retiree, glissez le panneau de grille personnelé dans le cadre. Si le panneau mesure moins de 1 / 4 po (6) d'épaissieur, un matériel de replissage devra etre installé pour Broker un ajustement adequat. Une fois le panneau instalé, replacez le cadre inférieur de la grille en glissant les supports de coin en position, puis réinstallez les quatre vis de coin.

Assemblage du cadre de la grille.

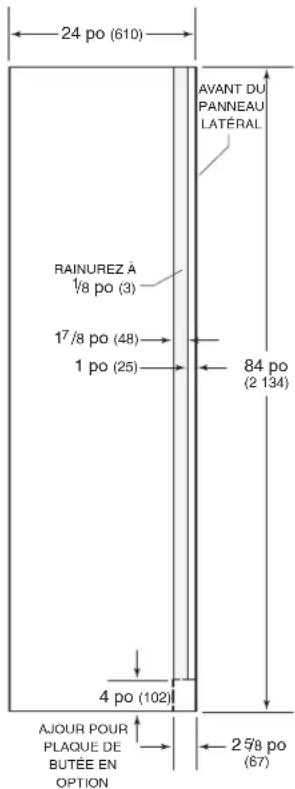

PANNEAU LATERAL

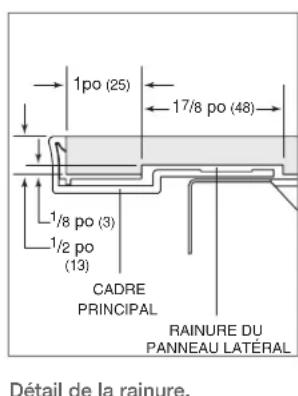

Lorsque vous installez un panneau l'atéral personnelisé, une trousse d'accessaire est requise et offerte par un dépositaire Sub-Zero autorisé. Pour obtenir des renseignements sur les dépositaires locaux, visitez la section Salle d'exposition de notre site Web, subzero.com. Des panneaux latéraux en émail blanc et en acier inoxydable sont aussi offerts chez les dépositaires Sub-Zero autorisés.

REMARQUE IMPORTANTE : l'utilisation de panneaux lateraux peut modifier la largeur de I'ouverture.

Un panneau personnelé doit mesurer au moins 24 po (610) de profondeur et 12 po (13) d'épaisseur. Il sera nécessaire d'effectuer une rainure afin que le panneau lésaid soit affreuré contre le côté de l'unité. Reportez-vous aux illustrations ci-dessous.

REMARQUE IMPORTANTE: la hauteur du panneau l'etal variera selon la hauteur de la grille. Verifiez la hauteur finie avant de modifier les pannaux.

Dimensions des panneaux lateraux.

Mise en place

MISE EN GARDE

Avant demettre l'unité en place, sécurise la porte en position fermée et protégéz tout plancher fini.

Utilisez un chariot à appareil pour déplacer l'unité prés de l'ouverture.

Si l'unité a été posée sur le dos ou le côte, elle doit être miseABOUT pendant au moins 24 heures avant de relier l'alimentation.

Si l'unité sera reliée à un système d'alarme résidentiel, acheminez les fils dans le compartment du compresseur avant de placer l'unité. Reportez-vous à la page 22. Une fois l'unité en place, la connexion des fils peut être effectue à partir de l'avant.

Branchez le cordon d'alimentation dans la prise mise à la terre, puis roulez l'unité en place. Vérifiez que les supports antibasculement sont correctement enclenchés.

REMARQUE IMPORTANTE: le cas échéant, les panneaux lateraux doivent être installés avant que l'unité soit placée dans sa position finale. Reportez-vous à la page 19.

Alignment

NIVELLEMENT

Une fois l'unité en position, tournez les pieds de nivellement avant dans le sens horsaire pour régler la hauteur. Le réglage de la hauteur arrière peut être effectué à partir de l'avant de la base à roulettes. Au moyen d'une douille de 3/8 po, tournez le boulon hexagonal de 3/8 po dans le sens horsaire pour relever l'unité ou dans le sens antihoraire pour l'abaisser. Utilisez le réglage de couple le plus bas lorsque vous utilisez une perceuse électrique. Ne tournez pas les pieds de nivellement arrêté à la main. Reportez-vous à l'illustration ci-dessous.

Lorsque l'unité est correctement mise au niveau, des réglages à la porte sont moins susceptibles d'être nécessaires.

REMARQUE IMPORTANTE : nivelez l'unité en fonction du plancher, pas des armoires environnantes. Cela pourrait affecter le fonctionnement de l'unité, comme la fermeture de la porte.

AVERAGEMENT

Afin de réduire le risque de basculement vers l'avant de l'unité, les pieds de nivlement avant doivent être en contact avec le sol.

Nivellement.

Alignment

RéGLAGE DE LA PORTE

La porte peut être régée vers l'intérieur ou l'extérieur, d'un cotoé ou de l'autre et de haut en bas.

Pour effectuer des réglages, desserrez légerement les deux boulons de la charnière supérieure sur la plaque de charnière supérieure au moyen d'une clé de 1/2 po (13). Reportez-vous à l'illustration ci-dessous.

Réglage de l'intérieur vers l'extérieur | Pour une porte à chamière à gauche, au moyen d'une clé Allen de 5/32 po (4), tournez le boulon de réglage dans le sens horaire pour déplacer le côte de la poignée vers l'intérieur et dans le sens antihoraire pour déplacer le côte de la poignée vers l'estérieur. Inversez les directives pour une porte à chamière à droite.

Réglage d'inclinaison d'un côté à l'autre | Pour une porte à charnière à gauche, au moyen d'une clé de 3/8 po (4), tournez le boulon de réglage dans le sens horsaire pour relever le côté où se trouve la poignée de la porte et dans le sens antihoraire pour abaisser le côté où se trouve la poignée. Inversez les directives pour une porte à charnière à droite.

Réglage de haut en bas | Pour une porte à charnière à gauche, au moyen d'une clé Allen de 1/4 po (6), tournez le boulon de réglage dans le sens horsaire pour relever la porte et dans le sens antihoraire pour l'abaisser. Reportez-vous à l'illustration ci-dessous. Inversez les directives pour une porte à charnière à droite.

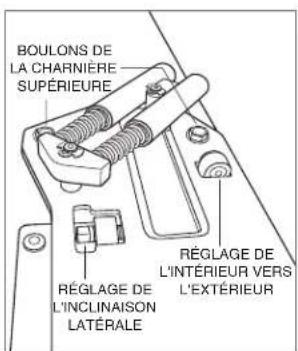

Boulons de réglage de la porte.
Réglage de haut en bas de la porte.

Achèvement

INSTALLATION DE LA GRILLE

Installez l'assemblage de la grille et vérifie son ajustement. La grille est donc pour être appuyée sur la charnière de portepesupérieureafinde minimiser lejeuentrele dessus de la porte et le bas de la grille. Pour eliminer I'interfERENCE,la hauteur de la grille peutetre reglee.Desserrez les quatre vis de reglage de la grille (deux de chaque cote) et reglez la hauteur de la grille au besoin. Reportez-vous à l'illustration ci-dessous.

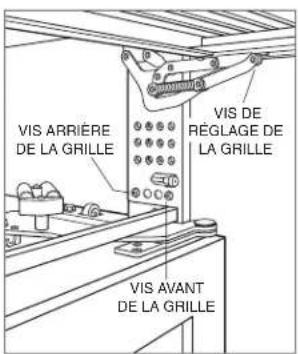

Réglage de la hauteur de la grille.

Achievement

CONNEXION AU SYSTÉME D'ALARME RÉSIDENTIEL

Si I'unité sera reliée à un système d'alarme résidentiel, effectuez les connexions aux fils montrées dans l'illustration ci-dessous. Reportez-vous aux codes de couleur suivants :

• Contacts normalement ouverts—fil blanc avec une rayure rouge.
• Contacts normalement fermés—fil blanc avec une rayure bleue.
• Commun—fil gris avec une rayure blanche.

Utilisez les bornes embrochables ou les coinceurs à cable fournis pour effectuer des connexions de fil appropriées.

MISE EN GARDE

Le circuit d'alarme de l'unité est conçu comme disposifit à faible tension, faible courant seulement. Il ne doit pas être utilisé pour modifier l'intensité de la ligne. Toutborne non utilisée doit être complètement isolée et tous les fils doivent être fixés loin de tout composant conducteur ou mobile.

ANCRAGE

Une fois l'unité mise au niveau et le réglage de la porte terminé, ancrez l'unité à l'ouverture pour assurer un ajustement ajustat et sécuriser l'installation.

Pour ancrer la partie supérieure de l'unité, ouvrez la grille et installez les vis fournies à travers le cadre de la grille dans les armoires. Il y a plusieurs emplacements de trough. Reportez-vous à l'illustration ci-dessous. Vérifie le dégagement de la porte en l'ouvrant.

Pour ancrer la partie inférieure de l'unité, vissez une vis dans le trou latorial à l'intérieur de chaque assemblage de base de roulettes. La vis doit entra en angle pour qu'elle se fixe correctement. Reportez-vous à l'illustration ci-dessous. Des matériaux supplémentaires peuvent être requis derrière le taquet pour assurer un ancrage suffisant.

MISE EN GARDE

Si les vis fournies ne sont pas appropriées pour l'installation, utilisez des vis déquates.

Connexion au systeme d'alarme résidentiel.

Ancrage supérieur.

Ancrage inférieur.

Achievement

INSTALLATION DE LA PLAQUE DE PROTECTION

Réinstallé la cuvette d'égouttement et vérifie qu'elle se trouve à la bonne position.

Installez la plaque de protection au moyen de vis pour la fixer aux supports situés à l'intérieur de chaque base de roulettes. Reportez-vous à l'illustration ci-dessous. La plaque de protection doit pouvoir être enlevée pour toute réparation. Le plancher ne doit pas niure à l'enlèvement. Reportez-vous à l'étiquette se trouvant sur le support de la plaque de protection pour connaître la hauteur de dégagement.

Coupez le courant en appuyant sur la touche POWER sur le panneau de commande.

BUTEE DE PORTE DE 90^

La portes s'ouvre jusqu'à 110^ . Une butée de porte de 90^ est fournie avec l'unité (située derrière la grille). D'autres trousse de butée de porte à 90^ sont offertes par les dépositaires Sub-Zero autorisés.

AVERTISSEMENT

Respectez toutes les lois provinciales et locales lors de l'entreposage, le recyclage ou l'élimination des réfrigerateurs et des congélateurs non utilisés.

Installation de la plaque de protection.

Sub-Zero, Sub-Zero & Design, Dual Refrigeration, The Living Kitchen, Great American Kitchens The Fine Art of Kitchen Design and Ingredients sont des marques déposées et de service de Sub-Zero, Inc. Wolf, Wolf & Design, Wolf Gourmet, W & Design et la coulee rouge qui se trouve sur les boutons sont des marques déposées et de service de Wolf Appliance, Inc. Toutes autres marques de commerce ou déposées appartenient à leurs propriétaires respectifs aux États-Unis et dans d'autres pays.

SUBZERO

SUB-ZERO, INC. P.O. BOX 44848 MADISON, WI 53744 SUBZERO.COM 800.222.7820
