M435P - Magnétocassete SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Magnétocassette microcassette
Marque	Sony
Modèle	M435P
Alimentation	2 piles R6 (type AA) 3 V CC ou adaptateur secteur AC-E30HG (non fourni)
Dimensions	Non spécifiées dans la notice
Poids	Environ 125 g (4,5 oz)
Haut-parleur	Environ 3,6 cm de diamètre
Vitesse de défilement de la bande	2,4 cm/s ou 1,2 cm/s
Plage de fréquence	300 - 4 000 Hz (à 2,4 cm/s)
Sortie	Prise écouteurs (miniprise) pour écouteurs 8 - 300 ohms
Puissance de sortie	160 mW (à 10 % de distorsion harmonique)
Accessoires fournis	Microcassette MC-30 (selon région)
Système d'enregistrement	2 pistes, 1 bande monaurale
Fonction VOR	Non (modèle M-430/M435P ne dispose pas de VOR)
Compteur de bande	Non (modèle M-430/M435P n'a pas de compteur)
Témoin REC/BATT	Non (modèle M-430/M435P a un témoin BATT uniquement)
Nettoyage de la tête	Toutes les 10 heures de fonctionnement avec un coton-tige imbibé d'alcool
Type de cassette	Microcassette standard (type position normale)

FOIRE AUX QUESTIONS - M435P SONY

Comment insérer une microcassette dans le Sony M435P ?

Appuyez sur la touche ■ (stop/éject) pour ouvrir le compartiment. Insérez la microcassette avec la face de lecture (ou d'enregistrement) vers le couvercle, puis refermez.

Comment enregistrer un message sur le M435P ?

1. Insérez une microcassette. 2. Sélectionnez la vitesse (2,4 cm/s recommandé). 3. Appuyez simultanément sur ● et ► (lecture). L'enregistrement démarre. Pour arrêter, appuyez sur ■.

Comment écouter un enregistrement ?

Insérez la cassette avec la face lue vers le couvercle. Sélectionnez la même vitesse que l'enregistrement. Appuyez sur ► (lecture) et réglez le volume avec VOL.

Quelles piles utiliser et comment les remplacer ?

Utilisez deux piles R6 (AA). Ouvrez le couvercle du logement à piles au dos, insérez les piles en respectant la polarité (+/-) et refermez. Remplacez les piles lorsque le témoin BATT s'atténue.

Que faire si l'appareil ne s'allume pas ?

Vérifiez la polarité des piles (elles doivent être correctement orientées). Si les piles sont plates, remplacez-les. Assurez-vous que la touche PAUSE n'est pas enclenchée. Si vous utilisez un adaptateur secteur, vérifiez la connexion.

Comment nettoyer la tête de lecture ?

Toutes les 10 heures d'utilisation, nettoyez la tête, le cabestan et le galet presseur avec un coton-tige imbibé d'alcool à friction. Ouvrez le compartiment, appuyez sur ■ pour dégager les mécanismes.

Le son est faible ou déformé, que faire ?

Vérifiez le volume. Nettoyez la tête. Assurez-vous que la vitesse de bande sélectionnée correspond à celle de l'enregistrement. Remplacez les piles si le témoin BATT est faible.

Comment effacer un enregistrement ?

Pour effacer, enregistrez par-dessus en appuyant sur ● et ► sans entrée audio. La tête efface l'ancien enregistrement. Si l'effacement est incomplet, nettoyez la tête.

L'appareil ne rembobine pas ou n'avance pas rapidement

Les piles sont probablement plates. Remplacez-les. Assurez-vous que la cassette n'est pas en fin de bande. Utilisez les touches CUE (avance) ou REVIEW (retour) en position appropriée.

La cassette ne s'insère pas correctement

Vérifiez que la cassette est dans le bon sens (languette de protection visible). Assurez-vous qu'une autre touche n'est pas déjà enfoncée. Si la cassette est endommagée, remplacez-la.

MODE D'EMPLOI M435P SONY

Operating Instructions Mode d'emploi (voir vv

M-535V/530V/430

A propos de ce mode d'emploi

Les instructions de ce manuel sont destinées à 3 modélles. Le modulo M-535V est utilisé dans ce manuel à titre de referencia dans les illustrations.
Les différences entre ces modèle sont précisees dans le tableau ci-dessous.

M-535V M-530V M-430
TAPE COUNTER O	O	-
Témoin BATT O	O(REC/BATT)(REC/BATT)	O
Témoin REC O	O(REC/BATT)(REC/BATT)	-
VOR O	O	-
Sangle O	O

a: dote ou fourni : non dote ou non fourni

Sélection de la source d'alimentation

Choisisez I'une des sources d'alimentation presentes ci-dessous.

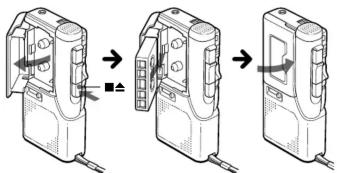

Piles sèches

Introduizee d'abord le cotoe des pliés.

Assurez-vous que rien n'est raccore à la prise DC IN 3V.
1 Ouvrez le couvertre du logement des piles.
2 Introduirez deux piles R6 (type AA) en respectant la polarité et reférer le couvercle.

Pour retirer les piles

SI le couvercle du logement des piles est enlevé accidentellement

Positionnez-le comme illustré.

Quand fault-il remplacer les piles?

Remplacez les piles lorsque le témoin REC/BATT (M-535V/ 530V) ou BATT (M-430) s'attenué.

Remarque

Necessarynissipastelreplacementdesplesile,si teteimoinB/CATTou lesteims BATT clignotent avec le son reproduitlonqueyou

augmentez le volume.

Autonomie des piles (en heures) (EIAJ^*)

Piles Enregistrement

Sony au manganese R6P (SR) 7

Sony alkaline LR6 (SG) 24

Valuee mesurée conformément aux normes de l'EAI (Electronic Industries Association of Japan) (avec une microcassette Sony)

Remarque

L'autonomie des piles peut être plus courte suivant les conditions d'utilisation de l'appelére.

Secteur

Raccordez l'adaptateur secteur à la prise DC IN 3V et à une prise murale. Utilisez l'adaptateur secteur AC-E30HG (non fournir).
Ne pas utiliser d'autres adaplateurs secteur.

Polarité de la fiche

Remarque

S les specifications de l'adaptateur sectoré AC-E30HG varient d'une zone de finiement et autres. Vérifier la tension séctorale ou la forme de la fiche à l'avach.

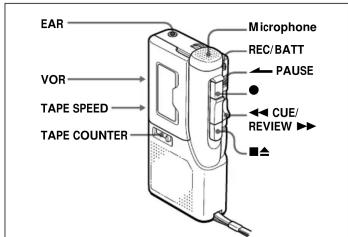

Enregistrement

1 Appuyez sur la touche de réinitialisation du compteur de bande (TAPE COUNTER) (M = 53V / 530V uniquely).

2 Appuyez sur la touche et introduitue une microcassette 2 Appuyez sur la face d'enregistrement cote couvertre.

3 Sélectionnez la vitesse de définitif de la bande. 2.4 cm pour un son optimal (recommended en utilisation normale): un enregistrement de 30 minutes peut être réalisé en utilisant les deux faces de la microcassette MC-30. 1.2 cm pour une plus longue durée d'enregistrement: un enregistrement de 60 minutes peut être réalisé en utilisant les deux faces de la microcassette MC-30.

4 Placez VOR sur H, L ou OFF (M-535V/530V uniquement) Si vous placez VOR sur H ou L, l'apparilè demarre automatique l'enregistrement et se met en mode de pause lorsqu'il n'y a pas de son (ce qui vous permet d'économiser les bandes et les piles).

H: pour enregistrer des conférences, ou dans un local tranquille et/ou spacieux.

L: pour enregistrer une dette ou dans un local bruyant. Si le son n'est pas suffisamment fort, placez VOR sur OFF. Et si la trésorerie est faissée, placez VOR sur OFF.

5 Appuyez sur. .

S'ence fission simultanement et l'enregistrement démarre.
Lorsque la bande défilée, le témoin REC/BATT s allume et clignote à l'ensemble de l'intensité de la source sonore (M-535V/530Uniquement).
Le niveau d'enregistrement est fixe.

Pour	Presse ou faibles glisser
Stopper l'enregistrement	La touche ◆
Démarrer l'enregistrement en mode de lecture	La touche ◆ durant la lecture (l'apparéil passée en mode d'enregistrement)
Écouter la的最后一 sequence enregistrée	Relevez la touche ◆ CUE ◆ REVIEW vers la position ◆ REVIEW durant l'enregistrement. Relachée la touche à l'endroit où vous souhaitez commencer la lecture.
Activer une pause d'enregistrement Stopper l'enregistrement	Faites glisser la touche ◆ PAUSE dans les sens de la flèche. Le témoin REC/BATT (M-535V/530V) ou BATT (M-430) s'étaïnt.
Retirier une cassette	La touche ◆

Remarque

Slectionnay the vesse de faldefendé de 2,4 cm pour l'enreglement si la cassette doit être lue sur un autre apparcel. Sinon, la qualite sonore

pourtrait s'en trouveralterede.

Remarques sur le systeme VOR d'enregistrement commande par fréquence vocale (M-535V/530V uniquement)

• Le système VOR dépend des conditions ambiantes. Si vous ne parvennent pas à Broker le résultat desirable, place VOR en position OFF.

• Lorsque vous utilise l'appearein dans un endroi bruyant, l'appearein reste continuallyen en mode d'engestreint. En revanche, si les系数 sont trop faibles, l'engestretement ne déramper que. Reglez VOR sur H (High) ou L (Low) selon les conditions ambiantes.

Contrôle de la qualité sonore

Branche J'écouteur (non fourni) sur la prise EAR. Le volume du monteur ne peut pas être ajusté au moyen de VOL.

Comment évider d'enregistre accidentellement sur une cassette enregistrée

Brisez les languettes de protection de la cassette. Si vous sauhaite réutiliser la cassette pour enregistrer, recouvrez d'un ruban adhésié le trou de la languette de protection.

Lecture d'une cassette

1 Introduisez une cassette avec la face de lecture côté couvertre.
2 Sélectionn la vtesse de déficient de la bande à la même vtesse utilisée pour l'enregistrement.
3 Appuyez sur la touche
4 Reglez le volume.

Pour	Presseze ou faits glisser
Stopper la lecture, l'avance rapique ou le remboinage*	La touche ▪△
Activer une pause de lecture	Faites glisser la touche ⇒ PAUSE dans le sens de la flèchée. Les témoini RÉC/ BATT (M-535V/530V) ou BATT (M-430) s'ℓient.
L'avance rapique	La touche ⇌CUE/ ➔REVIEW en position ⇌CUE en mode d'arrêt.
Rembobiler	La touche ⇌CUE/ ➔REVIEW en position ➔REVIEW en mode d'arrêt.
Recherche avant en mode Maintenée la touche ⇌CUE/ de lecture (CUE)	La touche ⇌CUE/ ➔REVIEW enforcé during la lecture et reliachée-la à l'endetroit volu.
Recherche arrière en mode de lecture (REVIEW)	Maintenée la touche ⇌CUE/ ➔REVIEW en position展位ée durant la lecture et reliachée-la à l'endetroit volu.

• Si vous liasse l'appellé alliupment que la bundle a été bobinée ou remboute, les ples s'épuisrent juste. Venuelle à appuyer sur la parent et le parent de la parent.

Remarque

Si la cassette arrive en fin de bande en cours de recherche de lecture avant ou arrêté (CUE/REFERENCE), il se peut que le commutateur « « CUE/
- REVIEWI reSentence ne à la position centrale lorsque vous le mette en place, sauf que l'emmette sur la position centrale pour démarrer la lecture.
Si vous branchez le casque d'écoute (non foumi) sur la prise EAR, vous obtenez une sortie monaurale par les canaux gauche et droit.

Lorsque la cassette arrive en fin de bande

Dans les modes d'enregistrement ou de lecture, la cassette
s'arreter应急管理ique (mecanisme de coupure automatique).
Apuere an avance rapide ou un rebobinage, veillez a ramener la touche CUE/REVIEW au centre.

Doublage sur un autre magnétophone à cassettes

Raccordez un autre magnétophone à cassettes sur la prise EAR à l'aide d'un cable de connexion RK-G64HG (non fournir). Placez Your magnétophone à cassettes en mode de lecture et I'autre magnétophone en mode d'enregistrement.

Precautions

Alimentation

• Faites uniquement fonctionner l'appareil sur courant continu de 3 V.
  Pour un fonctionnement sur secteur, utilisez l'adaptateur
  sector sugéré pour l'appareil. N'utilise pas d'autres types d'adaptateurs. Pour un fonctionnement sur piles, utilise des deux piles R6 (type AA).

Appareil

• Utilisé uniquement la (sichroscassette) " (microcassettes standard) sur ce produit. Les cassettes non standard ne peuvent être utilisées sur ce produit en raison de la différence de la dimension "L" (voir illustration).

Non-standard

Standard Seules les microcassettes standard comportent une petite encoche sur la face A.

Approx. 5mm

2.5mm

• Ne laïsez pas l'airapproil à proximate de sources de chaleur ni dans des écarts ousiens à la lumière directe du soleil ou excessivement poussieraux et ne lui faits pas subir dechos cmecaniques.
  Si des corps étrangers ou des liquides penétrent à l'intérieur de l'annexe, retirez les pôles ou débranchesez secteur et faises.
  verifier l'appareil par un technician qualifié avant de le faire fonctionné à nouveau.
• Gardez les cartes de crédit à code métagnique, les montres à mécanisme à ressort, etc., à l'ecart de l'apparéel de manière à évierer d'éventuels dommages causés par l'aimant du haut-parleur.
• Si l'appareil est appelée à ne pas être utilisé pendant une période prolongée, retirez les piles afin d'évitier des dommages causés par uneuite éventuelle des piles et la corrosion qui en résultat.
• Si l'appareil n'a pas été utilisé pendant une période prolongée, place-le en mode lecture et laissez-le se rechauffer pendant quelques minutes avant d'introduire une cassette.

Si vous aviez des questions ou des difficultés au sujeet de cet article, consultez cette distributeur Sony.

Dépannage

Si les problèmes persistent après ces contrôles, consultez votre distributeur Sony.

Impossibilité d'introduire une cassette.

La cassette est presentee dans le mauvais sens
La touche a déjà eté enfoncée.

impossible de demarrer la lecture.

La cassette est arrivée en fin de bande. Rembobinez la
cassette
Les pires sont plates. Remplacez les deux pires.

→Lete est sale.

i 1
→ Les languettes de protection de la cassette ont ete brises
1. Les impiguiotes de protection de la sulfonite en:
- Les pêces sont p
Le commutateur VOR (M-535V/530V,uniquement) n'est
pas régle correctement.

L'enregistrement est interrompu.

Le commutateur VOR (M-535V/530V uniquement) est en
position H ou L. Lorsque vous n'utilisez pas la fonction

VOR, placez le commutateur en position OFF.

En cours de CUE/REVIEW, la bande magnétique s'arrête ou ne défais pas.

Impossible of remobobiner ou d'avancer rapidement. Les piles sont plats. Remplacez les deux piles.

L'appareil ne fonctionne pas.

La polarité des piles n'a pas été respectée.
Les piles sont plates. Remplacez les deux piles.
La touche PAUSE est placée dans le sens de la flèche.

L'adaptateur secteur est raccordé à l'appère et vous avouez l'intention de faire fonctionner l'apparéel sur les piles.

Le haut-parleur ne diffuse�除nson.

Les écouteurs sont branchés.

Le volume est regle au minimum.

Le son baisse ou est accomplé de parasites

excessifs.

Le volume est regle au minimum.

Les piles sont plates. Remplacez les deux piles.

La tete est sale, Voir "Entretien"

La vitesse de défillement de la bande est excessive ou insuffisante en mode lecture.

Le commutateur TAPE SPEED n'est pas correctement

regle. Reglez-le à la même vitesse que pour

I'enregistrement.

Impossibilité d'effacer au complet l'enregistrement.

La tete est sale.

Entretien

Nettoyage de la tete et des guides de la bande

Appuyez sur la touche et nettoyez la fille, le cabestan et le galet presser toutes les 10 heures de fonctionnement à l'aide d'un coton-tige imbibé d'alcool.

Nettoyage des parties extérieures
UtilisEZ un linge légarément impregné d'eau. N'utilise pas d'alcool, d'esence ou de diluant.

Spécifications

Cassette

MICROCASSETTE (type position normale)
Systeme d'enregistrement
2 pistes 1 bande monaurale

Haut-parleur

Env. 3,6 cm (1/6 pouces) diam. Vitescu de deficlement de la band
3.4 cm (15/6毫米) / (0.12 cm)

Plage de frquence

300 - 4.000 Hz (avec le commutateur TAPE SPEED régé sur 2,4 cm/s) Sortie

Prise ecouteurs (miniprise) pour ecouteurs 8 - 300 ohms
Pulsance de sortie (a 10 % de distorsion harmonique)

M-535V/530V 250 mW

M-430 160mW

Puisance de raccordement
1 files 3 V CC K0 (type AA) - 2) Sources d amplementation 3 V CC

Dimensions /

Polds
Approx. 125 g (4,5 ounces)
Accessories Tourists
Microcassette MC-30 (3) (M-535V pour les Etats-Unis, le Canada et
1 Europe uniquement)
Piles LR6 (SG) (2) (M-535V pour le Canada et l'Europe uniquement)

La conception et les specifications sont sujettes à modifications sans préavis.
