Type de produit	Chaîne stéréo avec lecteur CD, platine cassettes, tuner FM/AM
Marque	Sony
Modèle	MHCRXD80
Dimensions (L × H × P)	Environ 280 × 340 × 395 mm
Poids	Environ 10,2 kg
Alimentation	120 V AC, 60 Hz (modèle Amérique du Nord)
Consommation électrique	170 W
Puissance de sortie amplificateur	100 W + 100 W RMS (8 Ω, 1 kHz, 10 % DHT)
Réponse en fréquence (CD)	2 Hz – 20 kHz (±0,5 dB)
Rapport signal/bruit (CD)	Supérieur à 90 dB
Gamme dynamique (CD)	Supérieur à 90 dB
Platine cassettes	4 pistes, 2 voies stéréo, compatible TYPE I, II, IV
Tuner	FM/AM, 20 stations FM et 10 stations AM préréglables
Fonctions spéciales	Karaoké (microphone optionnel), effets Disc Jockey (LOOP, FLASH), égaliseur graphique, RDS (modèles Europe), minuterie sommeil/réveil, enregistrement programmé
Entrées audio	MD/VIDEO IN (cinch), MIX MIC (jack 6,35 mm)
Sorties audio	PHONES (jack 6,35 mm stéréo), SPEAKER (6–16 Ω), SUPER WOOFER (selon modèle)
Accessoires fournis	Télécommande, antenne cadre AM, antenne fil FM, cordons d'enceintes, piles
Entretien et nettoyage	Nettoyage des têtes de platine toutes les 10 heures d'utilisation ; nettoyer le coffret avec un chiffon doux et un détergent neutre
Sécurité	Laser classe 1 ; ne pas exposer à la pluie ou à l'humidité ; confier toute réparation à un technicien qualifié
Pièces détachées et réparabilité	Contactez le revendeur Sony pour toute pièce ou réparation

FOIRE AUX QUESTIONS - MHCRXD80 SONY

Comment régler l'heure sur la chaîne Sony MHCRXD80 ?

Assurez-vous que la chaîne est éteinte. Appuyez sur CLOCK/TIMER SET, puis tournez la molette pour régler les heures. Appuyez sur ENTER/NEXT, réglez les minutes de la même façon, puis appuyez à nouveau sur ENTER/NEXT pour valider.

Comment prérégler des stations radio ?

Appuyez plusieurs fois sur TUNER/BAND pour sélectionner la gamme (FM ou AM). Appuyez sur + ou – pour lancer la recherche automatique, puis appuyez sur TUNER MEMORY. Tournez la molette pour choisir un numéro de préréglage et validez avec ENTER/NEXT.

Comment enregistrer un CD sur une cassette ?

Insérez un CD et une cassette vierge dans la platine B. Appuyez sur CD SYNC, puis choisissez le sens d'enregistrement avec DIRECTION. Appuyez sur REC PAUSE/START pour lancer l'enregistrement.

Comment utiliser la fonction karaoké ?

Raccordez un microphone optionnel à la prise MIX MIC. Réglez MIC LEVEL à zéro, puis appuyez plusieurs fois sur KARAOKE PON/MPX pour sélectionner l'effet souhaité (par ex. KARAOKE PON pour réduire la voix). Ajustez le volume du microphone avec MIC LEVEL.

Que faire si la chaîne ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché sur une prise secteur fonctionnelle. Si le problème persiste, débranchez la chaîne pendant quelques minutes, puis rebranchez-la. Si elle ne s'allume toujours pas, contactez un technicien qualifié.

Comment nettoyer les têtes de la platine cassette ?

Utilisez une cassette de nettoyage de type sec ou humide. Suivez les instructions fournies avec la cassette de nettoyage. Il est recommandé de nettoyer les têtes toutes les 10 heures d'utilisation.

Comment programmer l'enregistrement de la radio ?

Préréglez d'abord la station radio et réglez l'horloge. Éteignez la chaîne, puis appuyez sur CLOCK/TIMER SET. Tournez la molette pour sélectionner REC et validez. Réglez l'heure de début et de fin de l'enregistrement, puis insérez une cassette vierge dans la platine B. La chaîne s'allumera automatiquement à l'heure programmée.

Comment répéter une plage CD ?

Pendant la lecture du CD, appuyez plusieurs fois sur REPEAT jusqu'à ce que REPEAT 1 apparaisse pour répéter une seule plage, ou REPEAT seul pour répéter toutes les plages du disque en cours.

Pourquoi l'affichage clignote-t-il dès que je branche la chaîne ?

C'est le mode de démonstration qui s'active automatiquement. Pour l'arrêter, appuyez sur DISPLAY (ou DEMO sur certains modèles) lorsque la chaîne est éteinte. Il s'arrêtera également après avoir réglé l'heure.

Comment réinitialiser la chaîne aux réglages d'usine ?

Débranchez le cordon d'alimentation, puis rebranchez-le. Tout en maintenant enfoncées les touches ■, ENTER/NEXT et |/ (arrêt), appuyez sur 1 pour allumer la chaîne. Tous les réglages personnels seront effacés.

MODE D'EMPLOI MHCRXD80 SONY

Afin d'éviter tout risque d'incendie ou d'électrocution, ne pas exposer cet appareil à la pluie ou à l'humidité.

Afin d'éviter tout risque de choc électrique, ne pas ouvrir le coffret. Confier toute réparation à un technicien qualifié uniquement.

N'installez pas l'appareil dans un espace confiné comme dans une bibliothèque ou un meuble encastré.

Cet appareil est classé produit laser de classe 1. L'indication CLASS 1 LASER PRODUCT est collée à l'arrière, à l'extérieur de l'appareil.

ATTENTION!

POUR PREVENIR LES CHOCS ELECTRIQUES. NE PAS UTILISER CETTE FICHE POLARISEE AVEC UN PROLONGATEUR. UNE PRISE DE COURANT OU UNE AUTRE SORITIE DE COURANT. SAUF SI LES LAMES PEUVENT ETRE INSEREES A FOND SANS EN LAISSER AUCUNE PARTIE A DECOUVERT.

Cette chaîne stéréo est équipée du système de réduction du bruit Dolby* B.

* Fabriqué sous licence de Dolby Laboratories Licensing Corporation. DOLBY et le symbole double-D □□ sont des marques de Dolby Laboratories Licensing Corporation.

Table des matières

Préparatifs

Etape 1: Raccordement de la chaîne ... 5

Etape 2: Réglage de l'heure ...... 7

Etape 3: Préréglage de stations radio . 8

Economie d'énergie en mode d'attente .... 10

Opérations de base

Lecture d'un CD 11

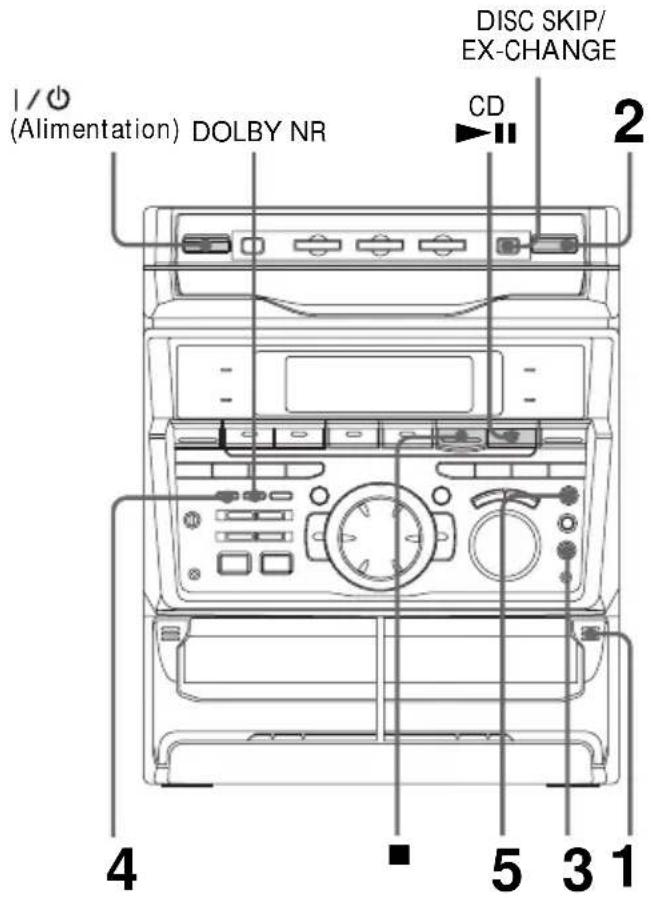

Enregistrement d'un CD ...... 13

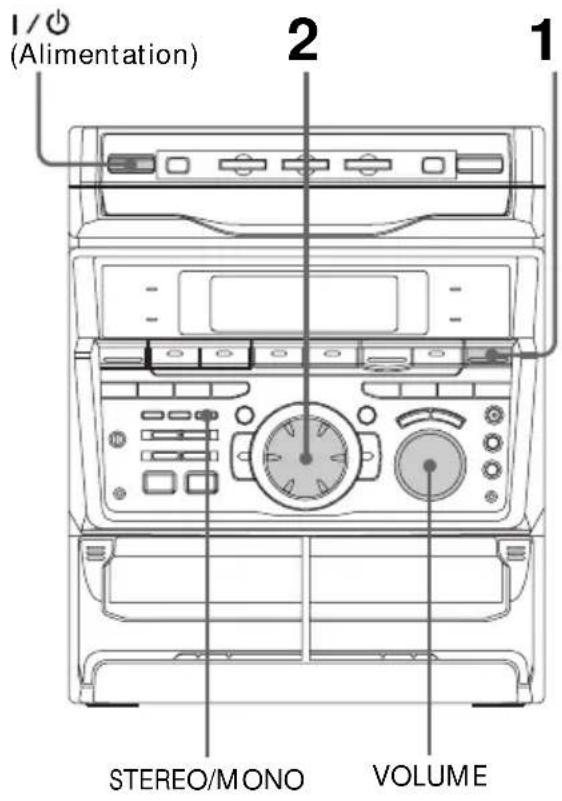

Ecoute de la radio 14

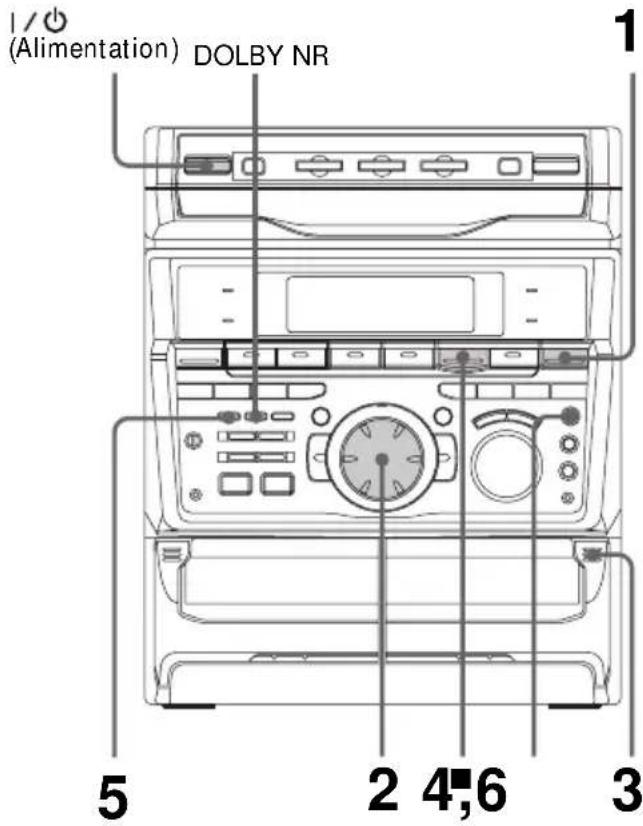

Enregistrement à partir de la radio.... 15

Lecture d'une cassette.... 16

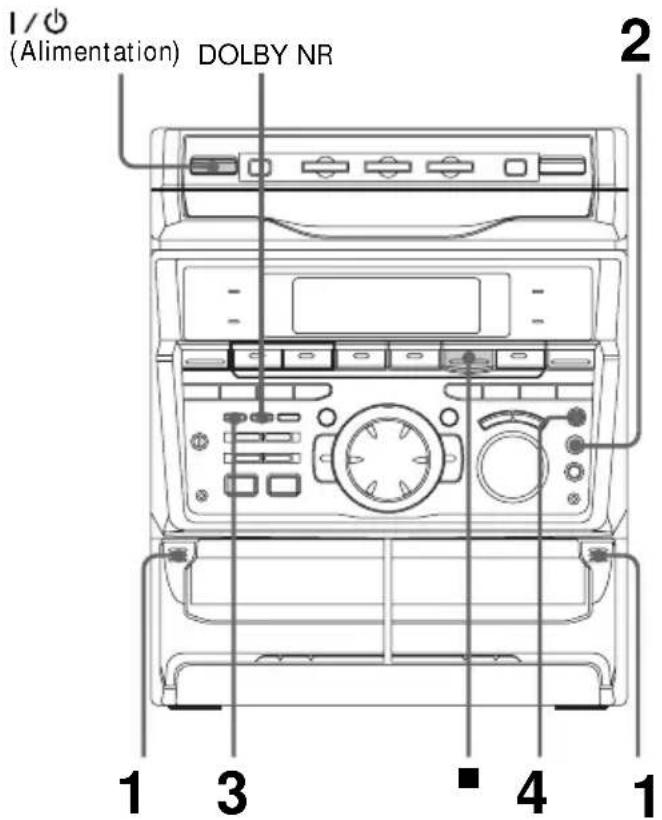

Enregistrement à partir d'une cassette18

Le lecteur de CD

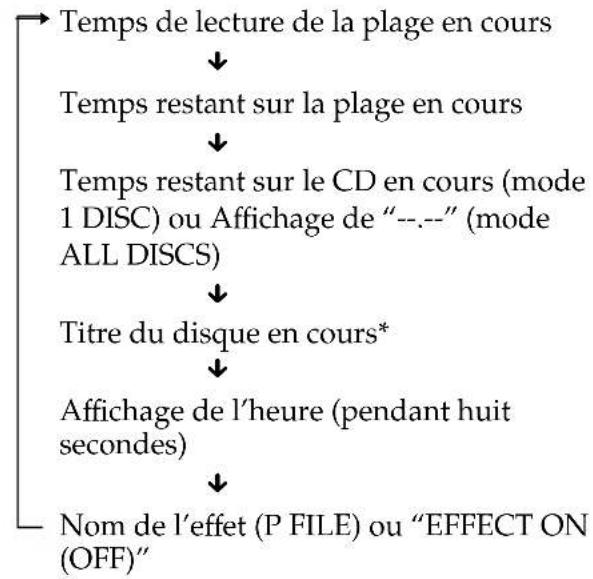

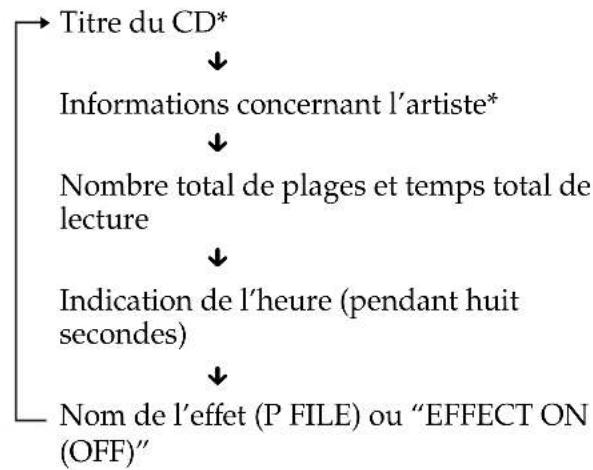

Utilisation de l'affichage .... 19

Lecture répétée des plages de CD..... 20

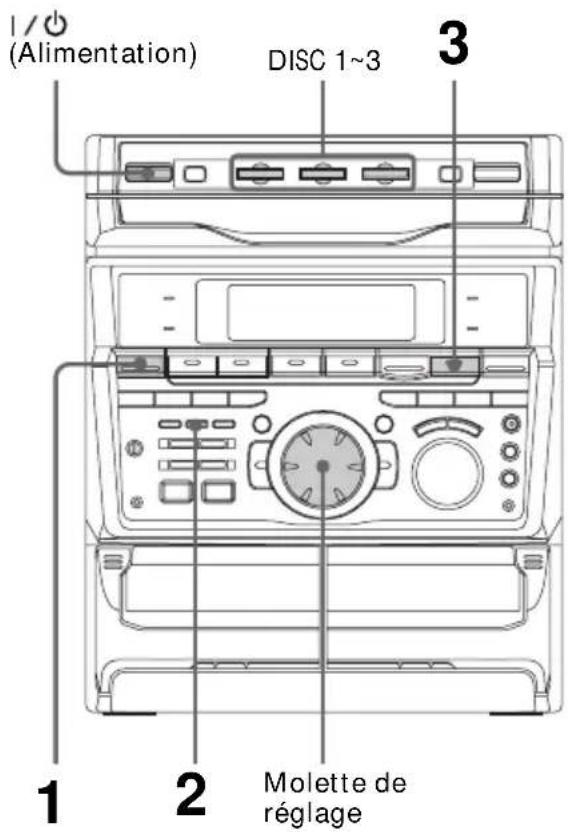

Lecture des plages de CD dans un ordre aléatoire .... 21

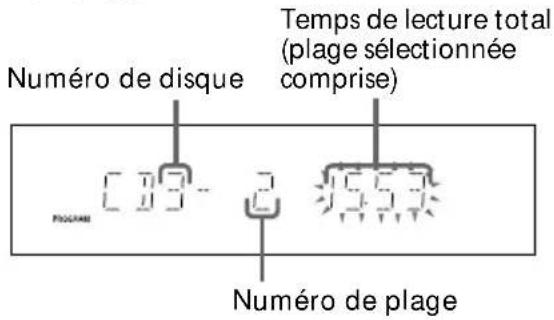

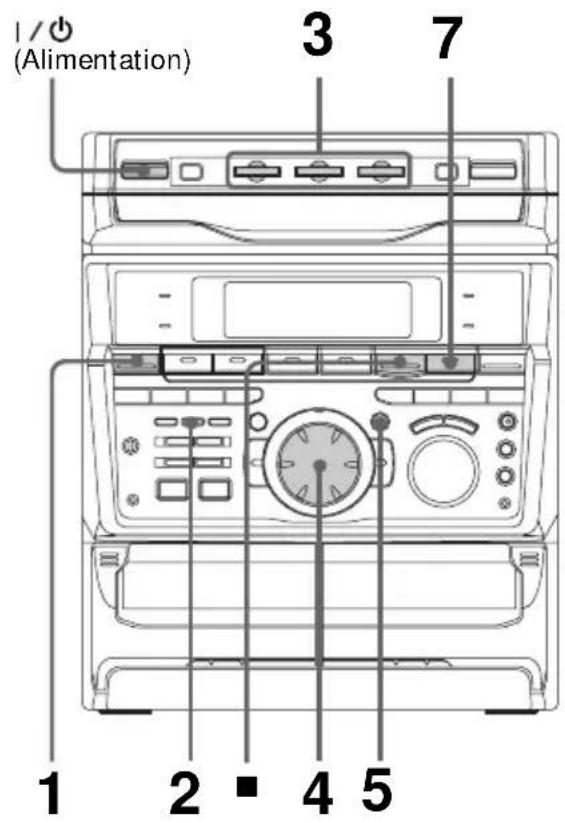

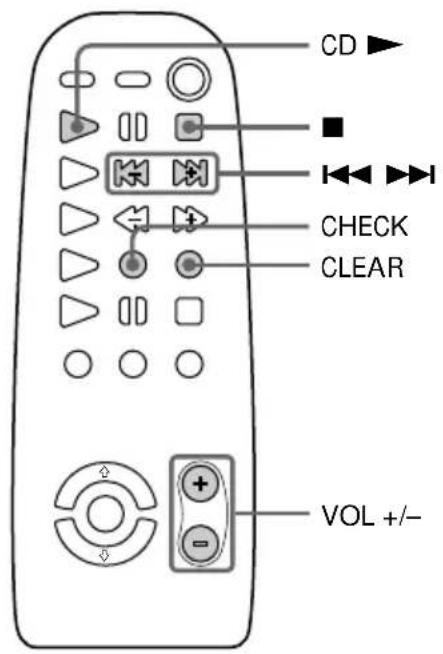

Programmation des plages de CD ..... 22

La platine à cassettes

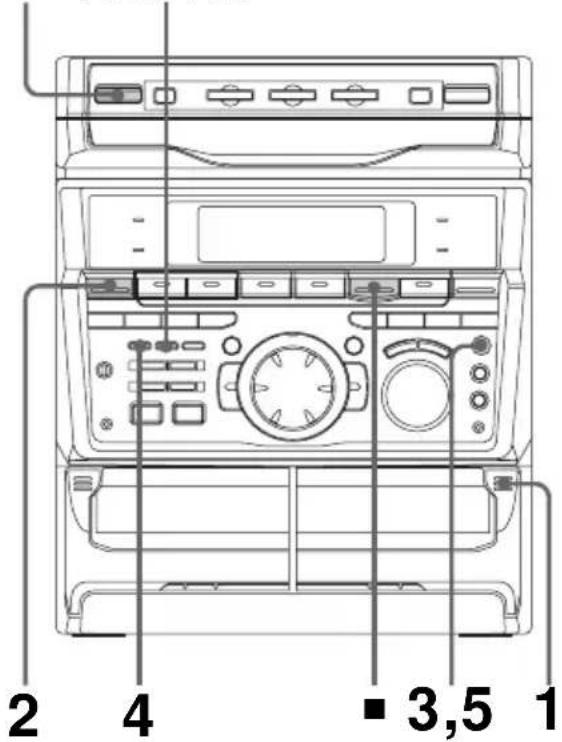

Enregistrement manuel sur une cassette .... 24

Enregistrement d'un CD en spécifiant l'ordre des plages.... 25

Effets Disc Jockey

Scratchage d'une portion d'un CD .... 27

Reproduction stroboscopée d'une portion d'un CD.... 27

Réglage sonore

Réglage du son.... 28

Sélection de l'accentuation audio..... 29

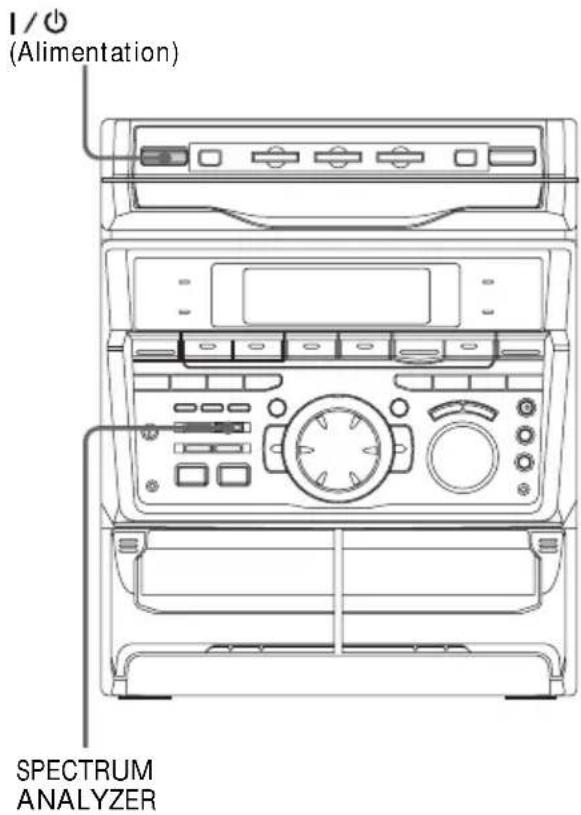

Changement de l'affichage de l'analyseur de spectre .... 31

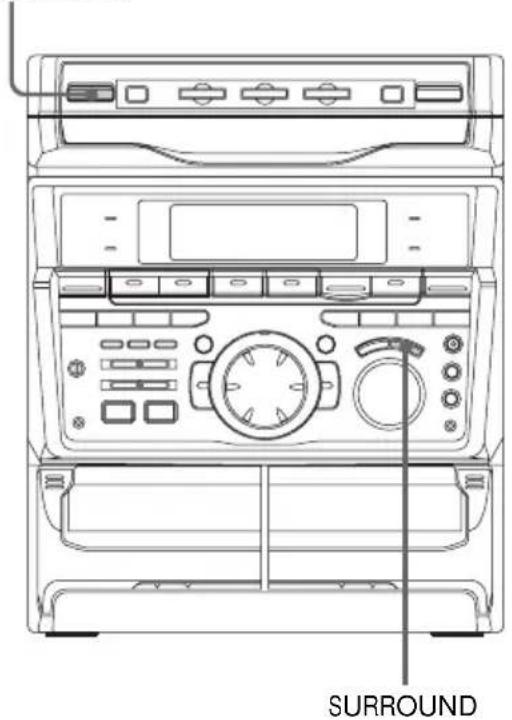

Sélection de l'effet surround .... 31

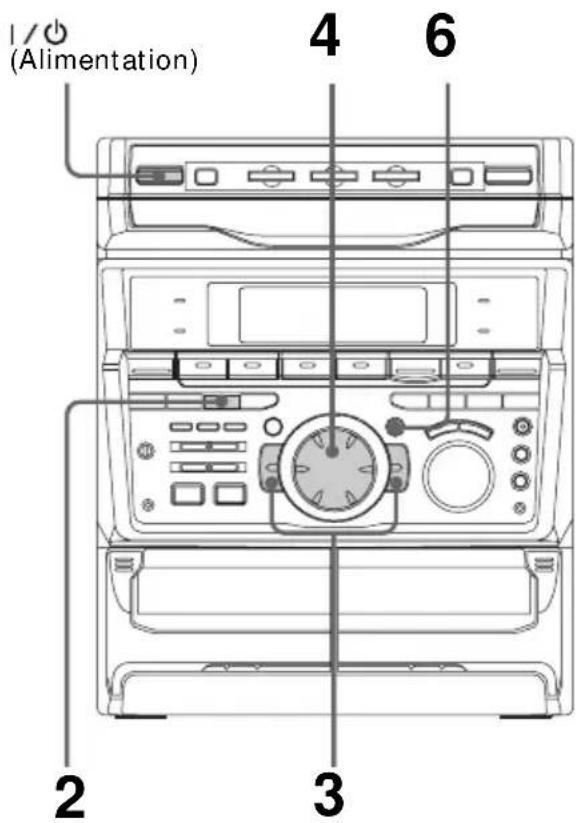

Réglage de l'égaliseur graphique..... 32

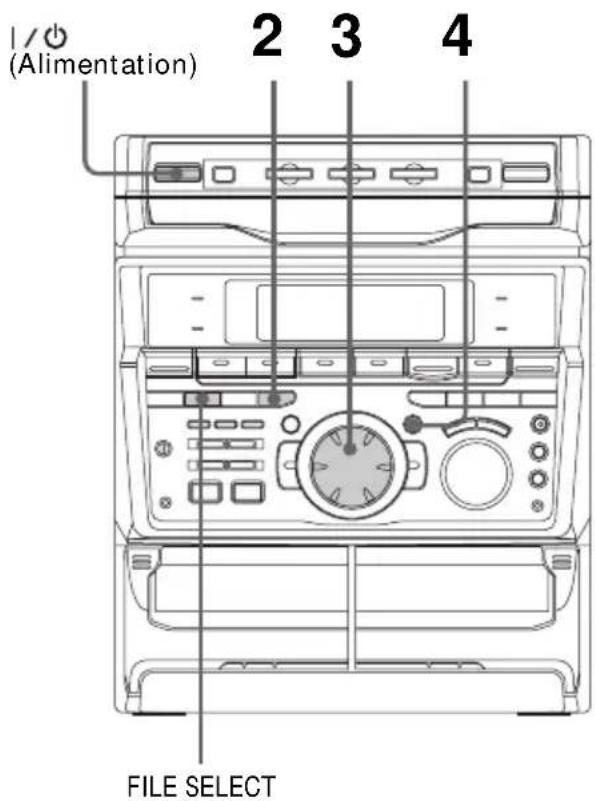

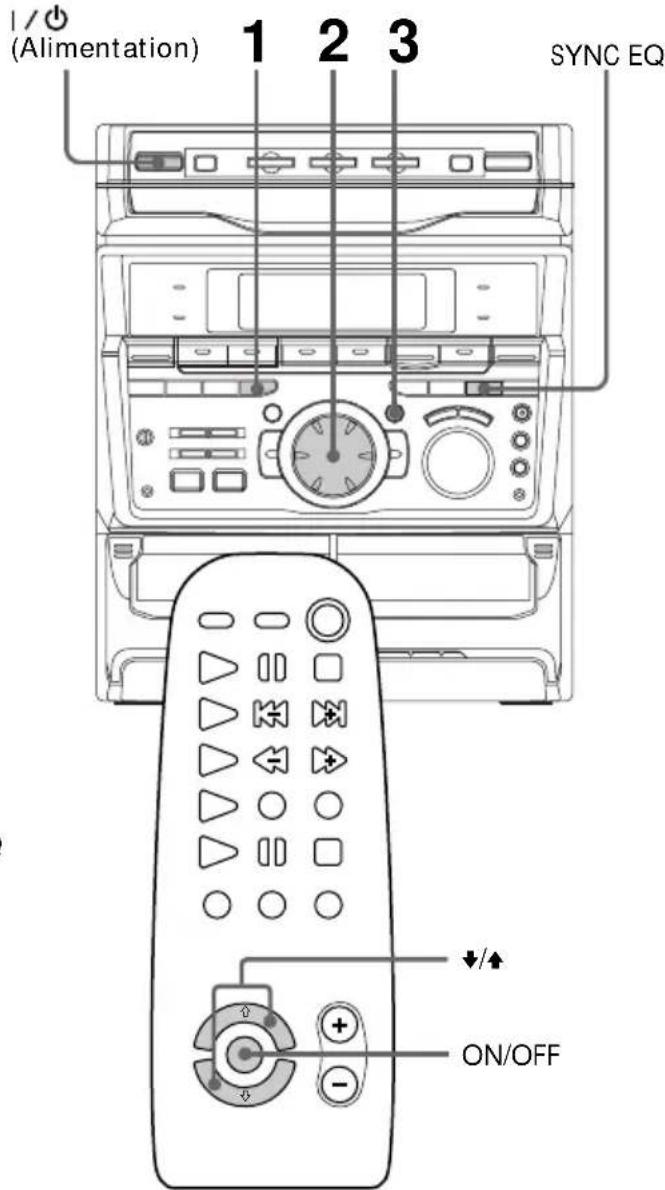

Création d'un fichier d'accentuation audio .... 33

Autres caractéristiques

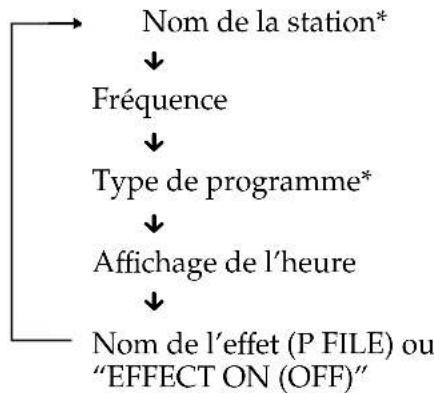

Utilisation du système de données radio (RDS)*.... 34

Chant sur fond musical: Karaoké ..... 36

Pour s'endormir en musique ...... 38

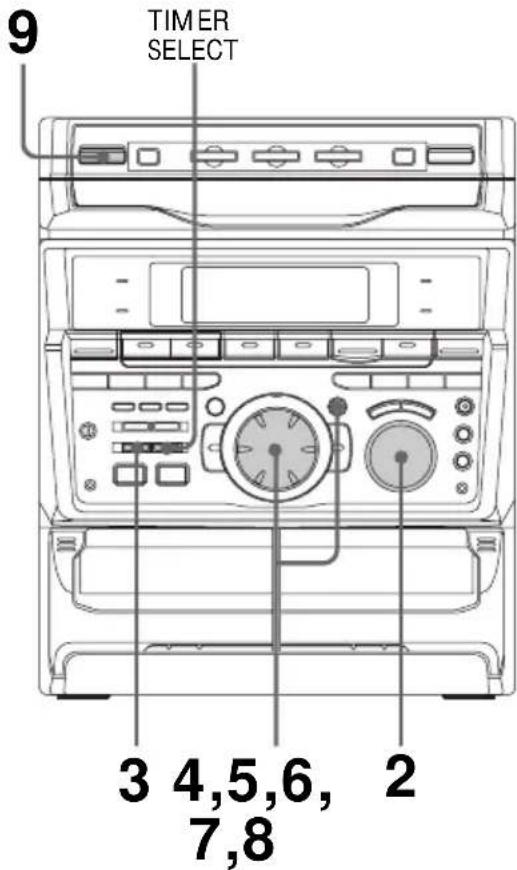

Pour se réveiller en musique ...... 39

Enregistrement programmé de la radio.... 40

Appareils AV en option

Raccordement d'appareils audio ..... 41

Raccordement d'un magnétoscope.... 43

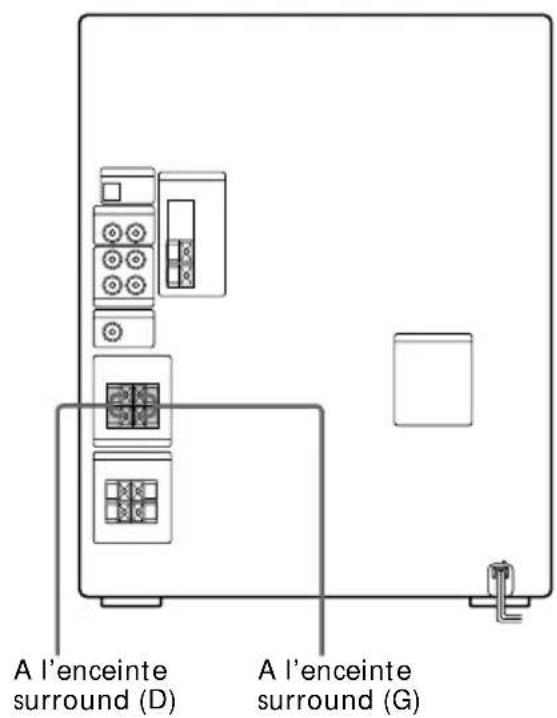

Raccordements d'enceintes surround 43

Raccordement d'antennes extérieures44

Informations supplémentaires

Précautions 45

Guide de dépannage 46

Spécifications 49

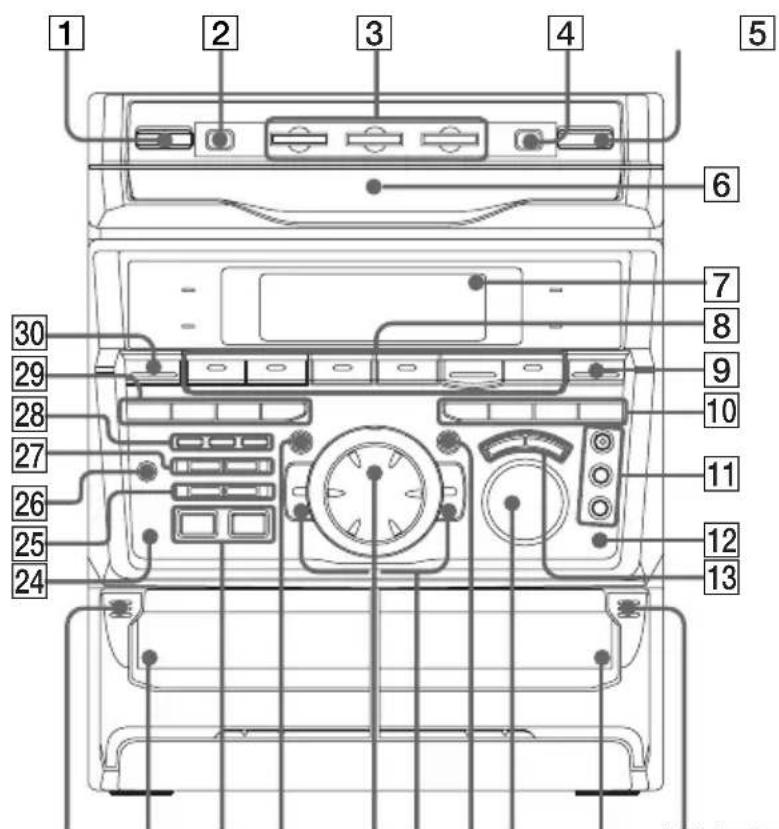

Nomenclature 54

Index...... Dos

* Modèle pour l'Europe uniquement.

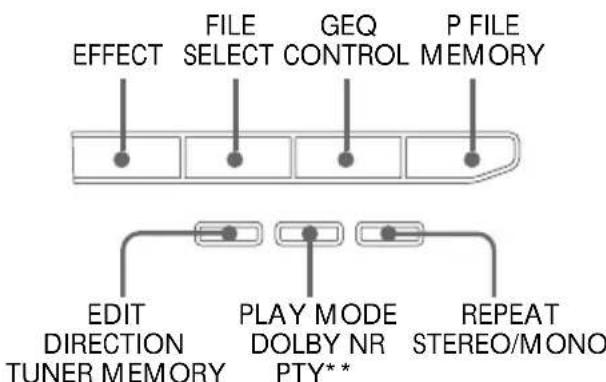

Utilisation de ce manuel

Les instructions de ce manuel couvrent les modèles MHC-GRX9900/GRX70/GRX70J/GRX50/R770/RXD9/RXD80/RXD7. Le MHC-RXD80 est le modèle représenté sur les illustrations. Sinon, le nom de modèle est indiqué sur les illustrations. La forme des touches des MHC-GRX9900/RXD9 est différente de celle du MHC-GRX70, mais l'emplacement des touches est le même. Toute différence de fonctionnement est signalée dans le texte, par exemple par "MHC-GRX70 seulement" ou "Modèles européens seulement".

* Cette partie des MHC-GRX50/R770/RXD7 est différente des autres modèles ci dessous.

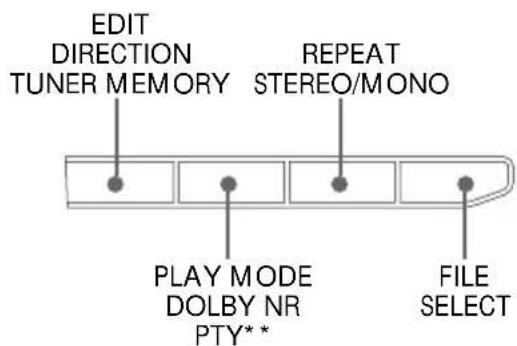

MHC-GRX50/R770/RXD7 MHC-GRX70/GRX70J/RXD80

EDIT DIRECTION TUNER MEMORY REPEAT STEREO/MONO PLAY MODE DOLBY NR PTY* * FILE SELECT

MHC-GRX9900/RXD9

EFFECT FILE SELECT GEQ CONTROL P FILE MEMORY EDIT DIRECTION TUNER MEMORY PLAY MODE DOLBY NR PTY** REPEAT STEREO/MONO

*“PTY” est pour les modèles européens seulement.

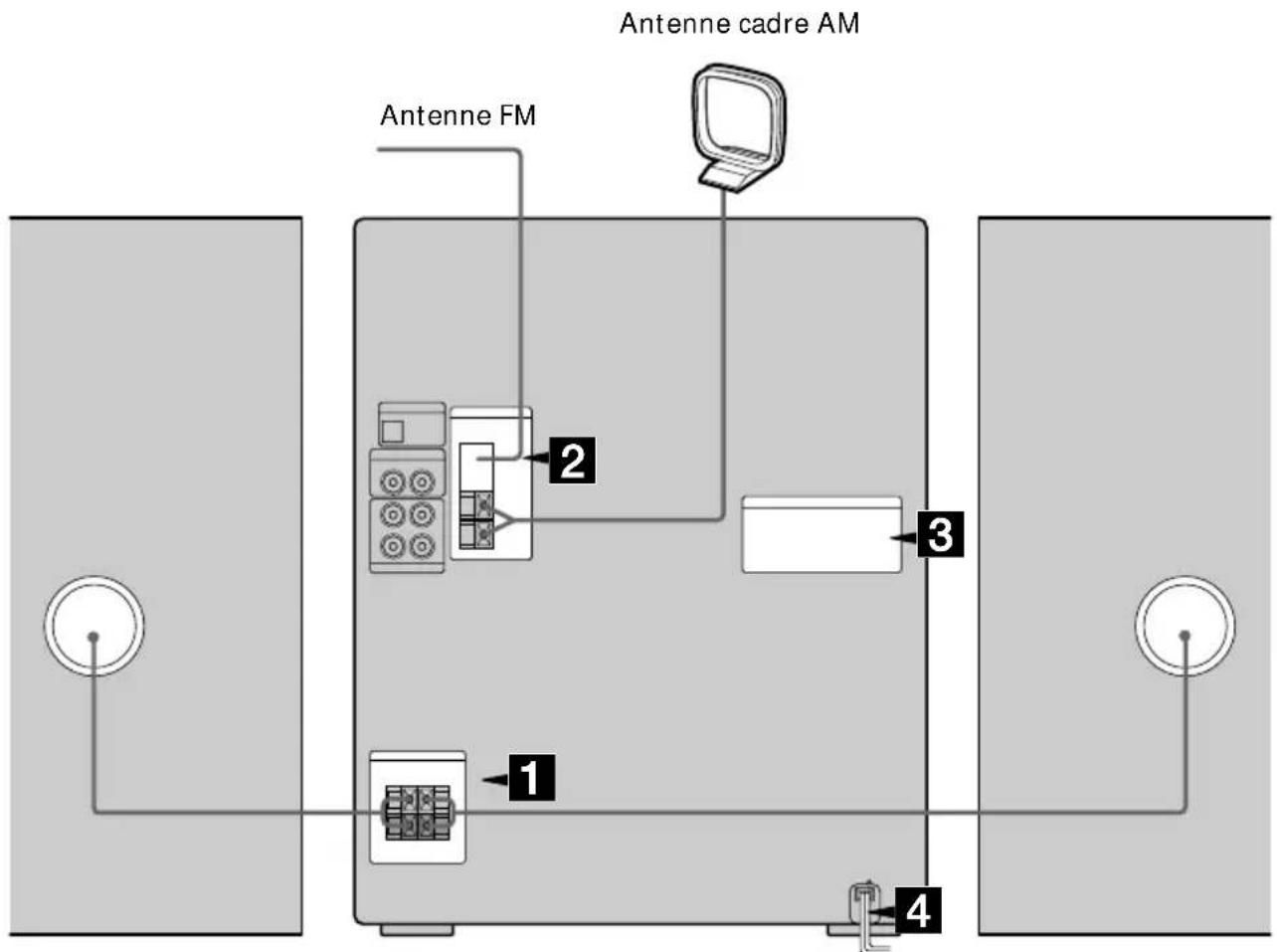

Etape 1: Raccordement de la chaîne

Effectuez les opérations 1 à 4 pour relier les différents éléments de la chaîne avec les cordons et les accessoires fournis.

Antenne cadre AM Antenne FM 2 3 1 4

Enceinte avant (gauche) Enceinte avant (c

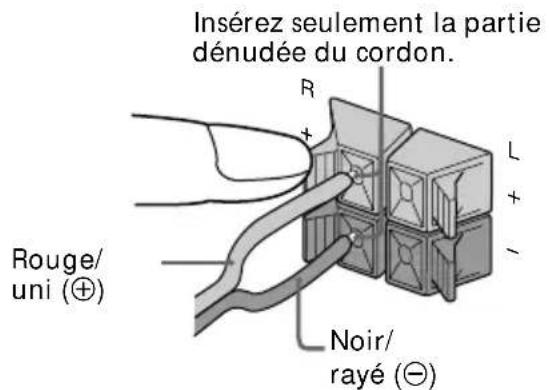

1 Raccordez les enceintes.

Raccordez les cordons des enceintes avant aux prises SPEAKER, comme indiqué ci-dessous.

Pour les enceintes avant avec prises, raccordez les cordons d'enceintes aux enceintes de la même manière.

Insérez seulement la partie dénudée du cordon. R + L + - Rouge/ uni (⊕) Noir/ rayé (⊖)

Remarques

• Eloignez les cordons d'enceintes des antennes pour éviter que les antennes ne captent du bruit.
• Le type d'enceintes livrées avec la chaîne dépend du modèle acheté (voir "Spécifications" à la page 52).

voir page suivante

Etape 1: Raccordement de la chaîne (suite)

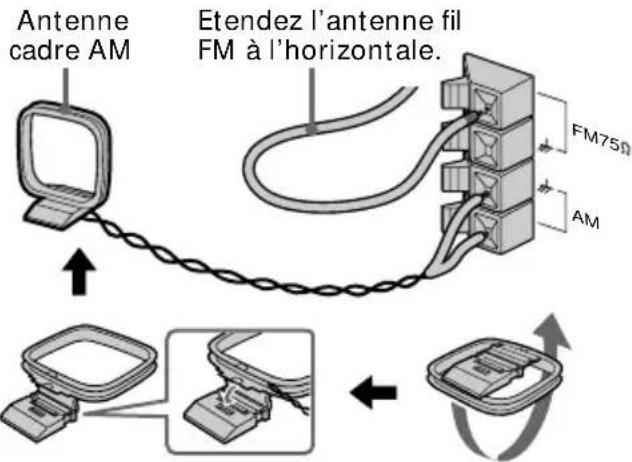

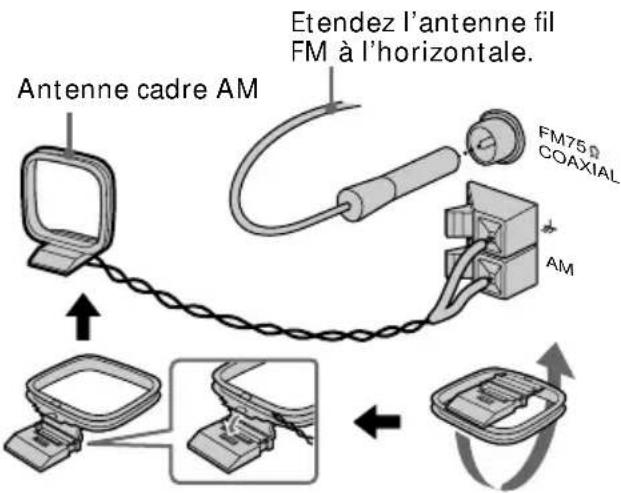

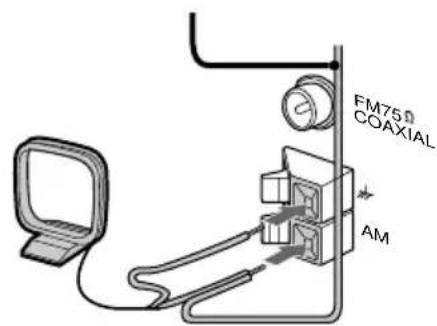

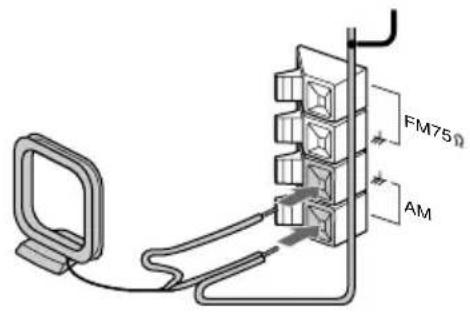

2 Raccordez les antennes FM et AM. Préparez l'antenne cadre AM, puis raccordez-la.

Type de prise Ⓐ

Antenne cadre AM Etendez l'antenne fil FM à l'horizontale. FM750 AM

Type de prise Ⓑ

Antenne cadre AM Etendez l'antenne fil FM à l'horizontale. FM75Ω COAXIAL AM

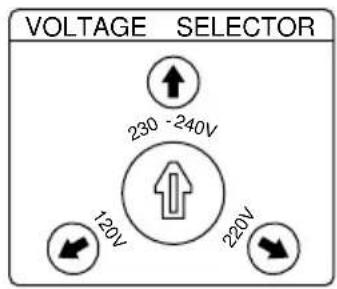

3 Pour les modèles avec sélecteur de tension, réglez VOLTAGE SELECTOR sur la position correspondant à la tension secteur locale.

VOLTAGE SELECTOR 230 -240V 120V 220V

4 Branchez le cordon d'alimentation sur une prise secteur.

La démonstration apparaît sur l'afficheur. Lorsque vous appuyez sur l/∅, la chaîne se met sous tension et la démonstration s'arrête automatiquement. Si l'adaptateur de fiche fourni ne rentre pas dans votre prise murale, détachez-le de la fiche (modèles équipés d'un adaptateur seulement).

Pour raccorder des appareils audio/vidéo en option

Voir page 41.

Pour arrêter la démonstration

La démonstration s'arrête lorsque vous réglez l'heure (Etape 2: Réglage de l'heure).

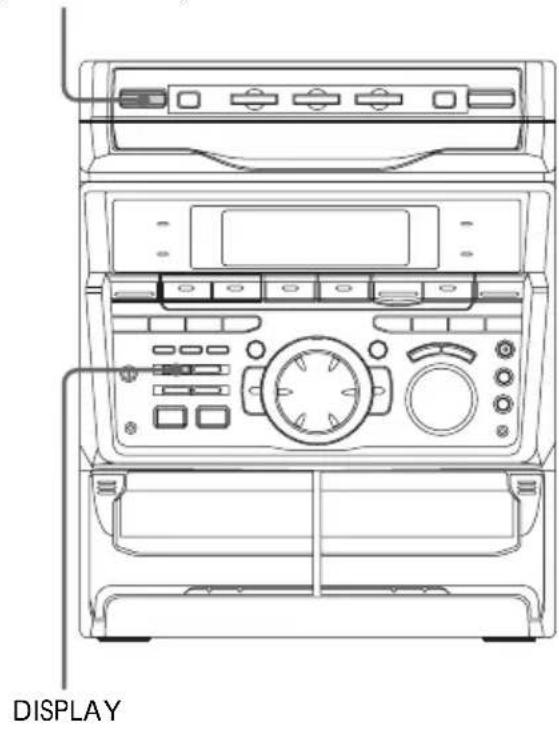

Sinon, pour activer et arrêter la démonstration, appuyez sur DISPLAY (MHC-RXD9/RXD80/RXD7/R770) ou DEMO (STANDBY) (MHC-GRX9900/GRX70/GRX70J/GRX50) lorsque la chaîne est éteinte.

voir page suivante

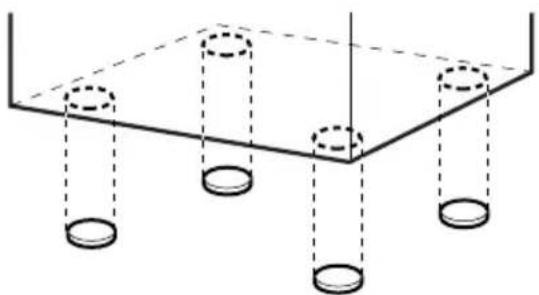

Pour attacher les tampons d'enceintes avant

Attachez les tampons d'enceintes fournis sous les enceintes avant pour les stabiliser et les empêcher de glisser.

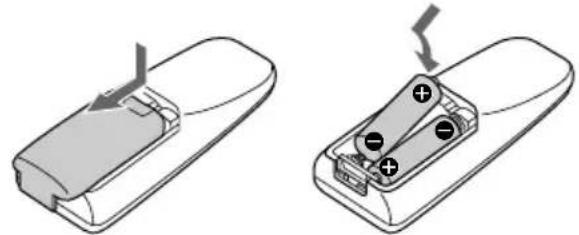

Mise en place des deux piles de format AA (R6) dans la télécommande

Normalement, les piles devraient durer environ six mois. Quand vous ne pouvez plus faire fonctionner la chaîne avec la télécommande, remplacez les deux piles par des neuves.

Remarque

Si vous ne comptez pas utiliser la télécommande pendant un certain temps, enlevez les piles pour éviter tout dommage dû à une fuite de l'électrolyte.

Pour transporter la chaîne

Protégez le mécanisme du lecteur de CD de la façon suivante.

1 Appuyez de façon répétée sur FUNCTION jusqu'à ce que "CD" apparaisse sur l'afficheur.

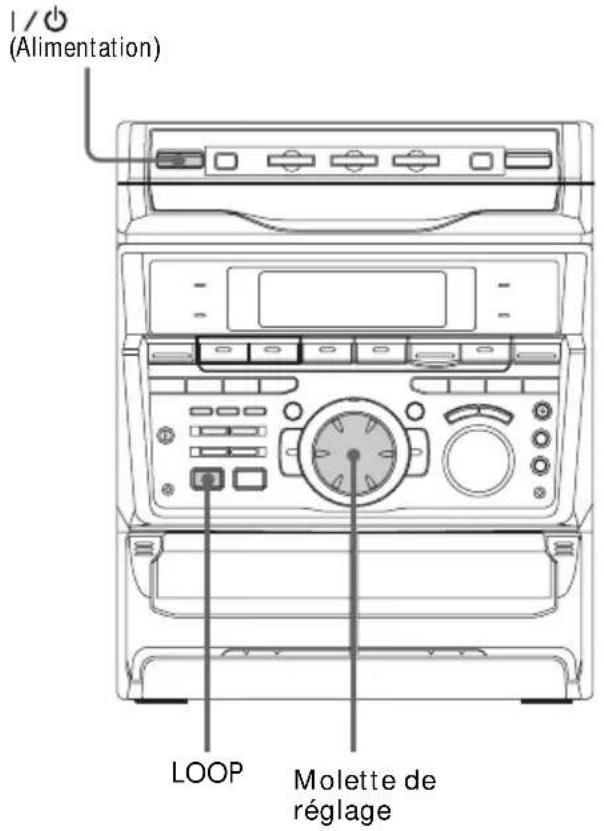

2 Tout en tenant LOOP enfoncée, appuyez sur l'pour que "LOCK" apparaisse sur l'afficheur.

Etape 2: Réglage de l'heure

Vous devez mettre l'horloge à l'heure avant d'utiliser les fonctions de programmation.

L'horloge a un cycle de 24 heures sur les modèles européens et de 12 heures sur les autres modèles.

Le modèle à cycle de 24 heures est représenté sur les illustrations.

3,52,4

DISPLAY

1 Appuyez sur CLOCK/TIMER SET. Les chiffres des heures se mettent à clignoter.

-0.00

2 Tournez la molette pour régler les heures.

voir page suivante

Etape 2: Réglage de l'heure (suite)

3 Appuyez sur ENTER/NEXT. Les chiffres des minutes se mettent à clignoter.

4 Tournez la molette pour régler les minutes.

5 Appuyez sur ENTER/NEXT. L'horloge se met en marche.

Conseil

En cas d'erreur, recommencez à partir de l'étape 1.

Pour changer l'heure

Les explications précédentes vous indiquent comment régler l'heure quand la chaîne est hors tension. Pour la changer quand la chaîne est sous tension, effectuez les opérations suivantes:

1 Appuyez sur CLOCK/TIMER SET.
2 Tournez la molette pour sélectionner SET CLOCK.
3 Appuyez sur ENTER/NEXT.
4 Effectuez les étapes 2 à 5 ci-dessus.

Remarque

Si vous débranchez le cordon d'alimentation secteur ou si une panne de courant se produit, les réglages de l'horloge seront annulés.

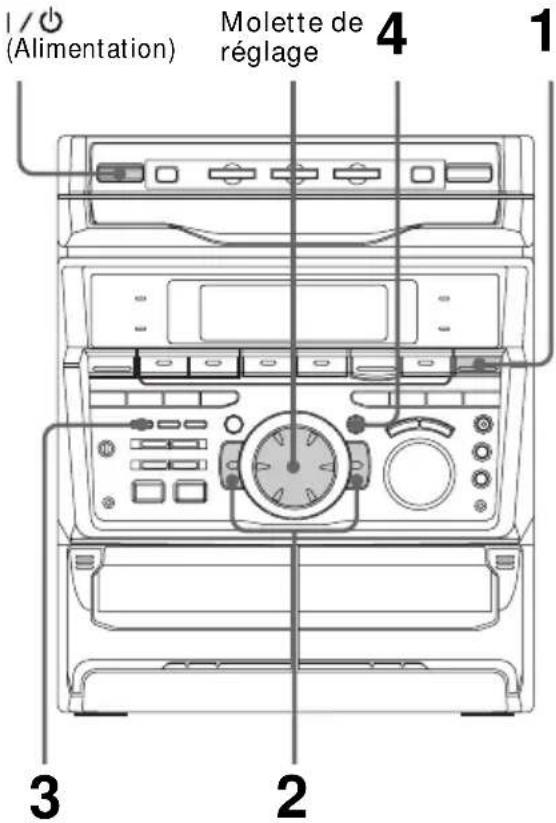

Etape 3: Préréglage de stations radio

Vous pouvez prérégler le nombre de stations suivant:

• modèle à 2 gammes: 20 stations FM et 10 stations AM.
• modèles à 3 gammes: 20 stations FM, 10 stations PO (MW) et 10 stations OC (SW) ou 20 FM, 10 AM et 5 UKV selon le modèle acheté.

I / O (Alimentation) Molette de réglage 4 1 3 2

1 Appuyez de façon répétée sur TUNER/BAND jusqu'à ce que la gamme souhaitée apparaisse sur l'afficheur.

Les gammes que vous pouvez recevoir dépendent du modèle acheté. Vérifiez quelles gammes vous pouvez recevoir.

A chaque pression sur cette touche, la gamme change dans l'ordre suivant:

Modèle à 2 gammes:

$$ \mathrm{FM} \longleftrightarrow \mathrm{AM} $$

Modèle à 3 gammes:

$$ \mathrm{FM} \longrightarrow \mathrm{MW} \longrightarrow \mathrm{SW} $$

$$ \mathrm{FM} \rightarrow \mathrm{AM} \rightarrow \mathrm{UKV} ^ {*} $$

* "STEREO PLUS" est affiché quand vous sélectionnez UKV.

2 Appuyez sur + ou - jusqu'à ce que la fréquence se mette à changer, puis relâchez.

Le balayage s'arrête quand une station est accordée. "TUNED" et "STEREO" (lors d'une émission en stéréo) apparaissent.

TANG STEMS F 11 0.750 MHz

3 Appuyez sur TUNER MEMORY.

Un numéro de préréglage apparaît sur l'afficheur.

Les stations sont mémorisées à compter du numéro de préréglage 1.

Numéro de préréglage

TAREZ STONES MEMORY FIN

4 Appuyez sur ENTER/NEXT.

La station est mémorisée.

5 Répétez les étapes 1 à 4 pour prérégler d'autres stations.

Pour accorder une station de faible puissance

Appuyez de façon répétée sur + ou – à l'étape 2 pour accorder manuellement la station.

Pour mémoriser une autre station sur un numéro de préréglage

Recommencez depuis l'étape 1. Après l'étape 3, tournez la molette pour sélectionner le numéro de préréglage sur lequel une autre station doit être mémorisée.

Vous pouvez ajouter un nouveau numéro de préréglage après le dernier numéro.

Pour effacer la station préréglée

1 Appuyez sur TUNER MEMORY jusqu'à ce qu'un numéro de préréglage apparaisse.

2 Tournez la molette pour sélectionner le numéro de préréglage que vous voulez effacer.

Sélectionnez "ALL ERASE" si vous voulez effacer toutes les stations préréglées.

3 Appuyez sur ENTER/NEXT.

"COMPLETE" apparaît.

Lorsque vous effacez un numéro de préréglage, le numéro diminue d'une unité et tous les numéros suivants sont renumérotés.

Pour changer l'intervalle d'accord AM (sauf modèle pour l'Europe et le Moyen-Orient)

L'intervalle d'accord AM a été réglé en usine sur 9 kHz (10 kHz pour certaines régions). Pour changer l'intervalle d'accord AM, accordez d'abord une station AM, puis mettez la chaîne hors tension. Tout en tenant la touche ENTER/NEXT enfoncée, remettez la chaîne sous tension. Quand vous changez d'intervalle, les stations AM préréglées sont effacées. Pour revenir à l'intervalle d'origine, refaites les mêmes opérations.

Conseil

Les stations préréglées restent mémorisées une demi-journée même si vous débranchez la chaîne ou si une coupure de courant a lieu.

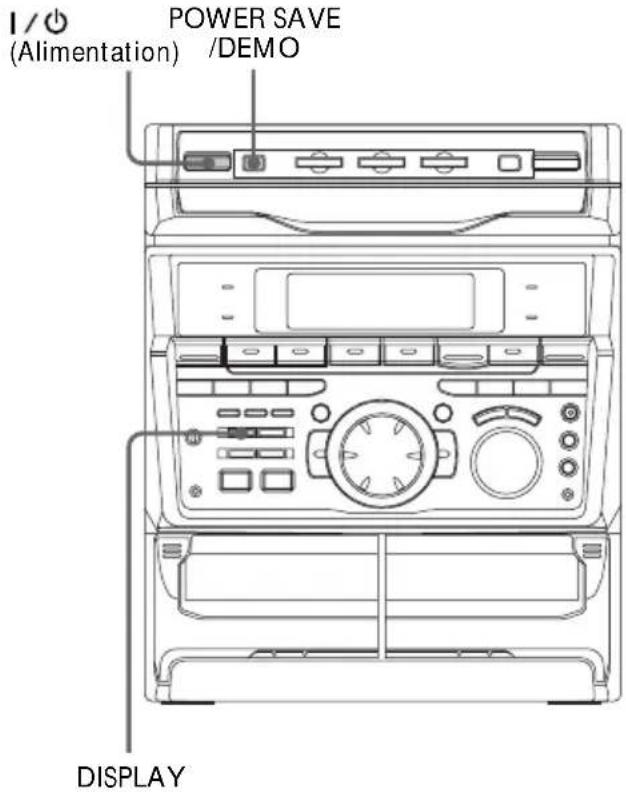

Economie d'énergie en mode d'attente

(MHC-RXD9/RXD80/RXD7/R770)

La consommation d'énergie en mode d'attente peut être réduite au minimum (mode d'économie d'énergie) pour économiser l'énergie en mode d'attente.

Appuyez sur POWER SAVE/ DEMO lorsque la chaîne est hors tension.

Celle-ci se met en mode d'économie d'énergie et l'heure s'éteint.

Il suffit d'appuyer sur | pour la mettre sous et hors tension.

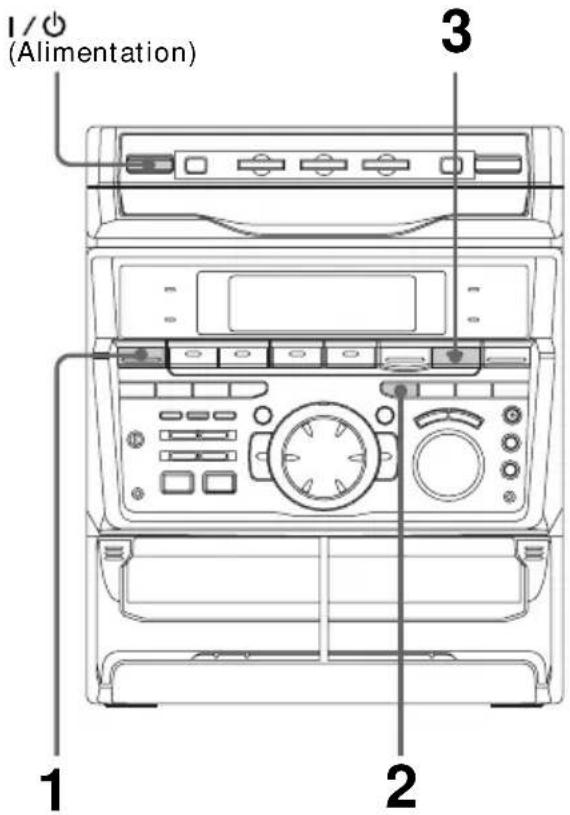

Conseils

• Chaque fois que vous appuyez sur POWER SAVE/DEMO dans le mode d'économie d'énergie, l'affichage passe du mode d'économie d'énergie à celui du mode de démonstration.
• L'indicateur | / ⏻ et l'indicateur de minuterie (temporisateur) (lorsque la minuterie est en service) s'allument dans le mode d'économie d'énergie.
• La minuterie (temporisateur) fonctionne dans le mode d'économie d'énergie.

Remarques

• Il n'est pas possible de régler l'heure dans le mode d'économie d'énergie.
• La lecture monotouche est impossible dans le mode d'économie d'énergie.

Pour annuler le mode d'économie d'énergie

Appuyez sur DISPLAY.

L'heure apparaît.

Opérations de base

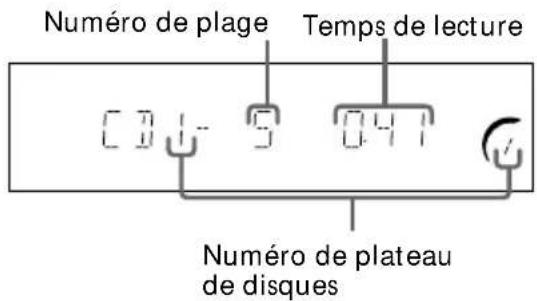

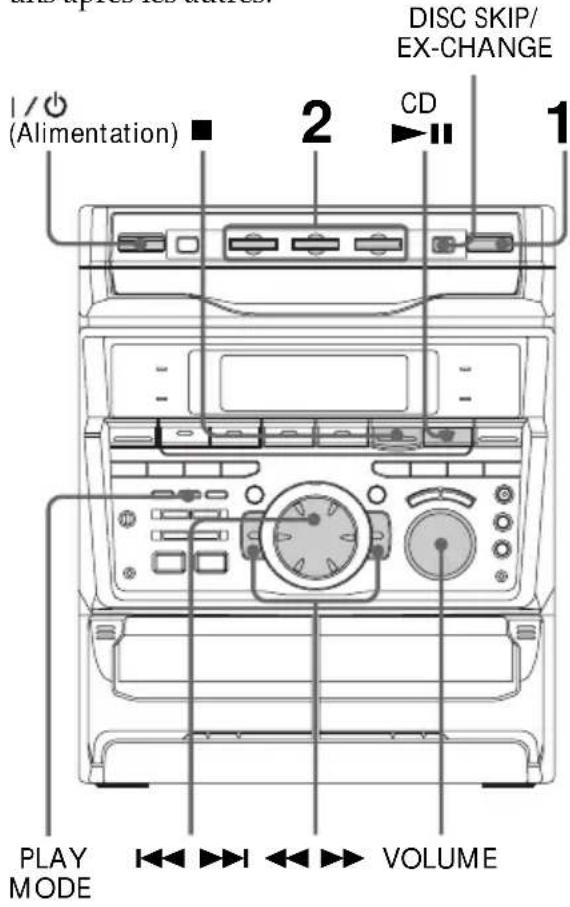

Lecture d'un CD

— Lecture normale

Vous pouvez écouter jusqu'à trois disques les uns après les autres.

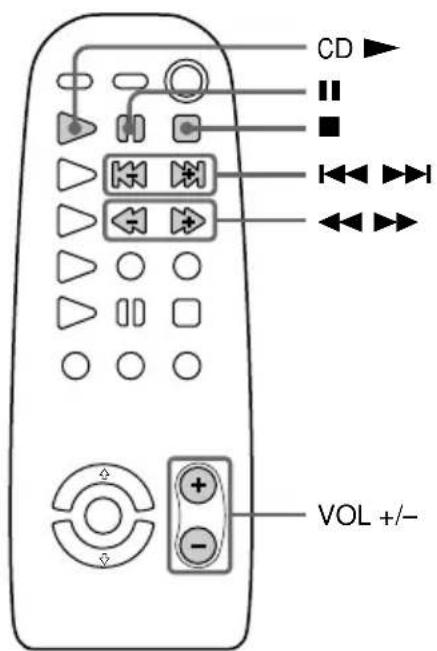

DISC SKIP/ EX-CHANGE 1/0 (Alimentation) 2 CD PLAY MODE VOLUME

CD VOL +/-

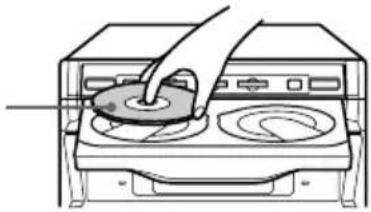

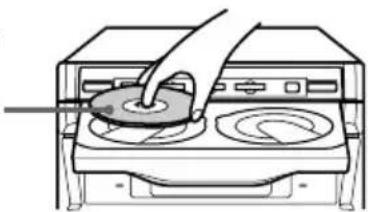

1 Appuyez sur ≅ et posez deux CD au maximum sur le plateau de disques.

Si un disque n'est pas posé correctement, il ne sera pas identifié.

Avec la face imprimée dirigée vers le haut. Pour écouter un CD de 8 cm, posez-le sur le cercle intérieur du plateau.

Pour insérer un troisième disque, appuyez sur DISC SKIP/EX-CHANGE pour faire tourner le plateau.

2 Appuyez sur une des touches DISC 1\~3.

Le plateau de disques se ferme et la lecture commence. Si vous appuyez sur CD ▶II (ou CD ▶ de la télécommande) quand le plateau de disques est fermé, la lecture commencera par le disque correspondant à la touche allumée en vert.

Numéro de plage Temps de lecture 04-5 04-1 Numéro de plateau de disques

voir page suivante

Lecture d'un CD (suite)

Pour	Vous devez
Arrêter la lecture	Appuyer sur ■.
Interrompre la lecture	Appuyer sur CD ▶■ (■ de la télécommande). Appuyer encore pour poursuivre la lecture.
Sélectionner une plage	Pendant la lecture ou la pause, tourner la molette vers la droite (recherche avant) ou vers la gauche (recherche arrière) et la relâcher à l'endroit souhaité. (Ou appuyer sur ▶■ (avant) ou ◀◀◀ (arrière) de la télécommande.)
Localiser un passage d'une plage	Appuyer en continu sur ▶▶ ou ◀◀ pendant la lecture et relâcher à l'endroit souhaité.
Sélectionner un CD à l'arrêt	Appuyer sur une touche DISC 1~3 ou sur DISC SKIP/EX-CHANGE.
Ecouter le CD sélectionné seulement	Appuyer de façon répétée sur PLAY MODE jusqu'à ce que “1 DISC” apparaisse.
Ecouter tous les CD	Appuyer de façon répétée sur PLAY MODE jusqu'à ce que “ALL DISCS” apparaisse.
Enlever un CD	Appuyer sur ≅ .
Remplacer un CD pendant la lecture	Appuyer sur DISC SKIP/EX-CHANGE.
Régler le volume	Tourner VOLUME (ou appuyer sur VOL +/- de la télécommande).

Conseils

• Vous pouvez mettre directement la chaîne sous tension et écouter un CD par une seule pression sur la touche CD ▶■ (fonction monotouche), si un CD se trouve sur le plateau. La fonction monotouche ne peut pas être utilisée dans le mode d'économie d'énergie.
• Vous pouvez changer de source pour écouter un CD en appuyant seulement sur CD ▶■ ou une touche DISC 1\~3 (sélection automatique de la source).
• S'il n'y a aucun disque dans le lecteur, "CD NO DISC" apparaît sur l'afficheur.
• Quand un plateau contenant un CD est sélectionné (ou en cours de lecture), la touche DISC 1\~3 correspondant à ce plateau s'allume en vert. Quand un plateau contenant un CD n'est pas sélectionné, la touche DISC 1\~3 correspondant à ce plateau s'allume en orange. Quand tous les plateaux sont vides, les touches DISC 1\~3 s'allument toutes en vert.

Enregistrement d'un CD

— Enregistrement synchronisé de CD

La touche CD SYNC permet d'enregistrer facilement un CD sur une cassette. Vous pouvez utiliser des cassettes de TYPE I (normales) ou de TYPE II (CrO₂). Le niveau d'enregistrement est automatiquement ajusté.

I / O (Alimentation) DOLBY NR CD DISC SKIP/ EX-CHANGE 2 4 ■ 5 3 1

1 Appuyez sur ≅ et insérez une cassette vierge dans la platine B.

Avec la face à enregistrer tournée vers l'avant

2 Appuyez sur ≅ et posez un CD.

Appuyez une nouvelle fois pour fermer le plateau de disques.

Si la touche correspondant au disque que vous voulez enregistrer n'est pas allumée en vert, appuyez de façon répétée sur DISC SKIP/EX-CHANGE pour qu'elle s'allume en vert.

Avec la face imprimée dirigée vers le haut. Pour reproduire un CD de 8 cm, posez-le sur le cercle intérieur du plateau.

3 Appuyez sur CD SYNC.

La platine à cassette B se met en attente d'enregistrement et le lecteur de CD en attente de lecture. Le voyant sur TAPE B (face avant) s'allume.

4 Appuyez de façon répétée sur DIRECTION pour sélectionner et enregistrer sur une seule face. Sélectionnez () (ou RELAY) pour enregistrer sur les deux faces.

5 Appuyez sur REC PAUSE/START. L'enregistrement commence.

Pour arrêter l'enregistrement

Appuyez sur la touche ■.

Conseils

• Si vous voulez enregistrer à partir de la face arrière, appuyez sur TAPE B ◀ pour allumer le voyant après avoir appuyé sur CD SYNC.
• Si vous voulez enregistrer sur les deux faces, commencez par la face avant. Si vous commencez l'enregistrement par la face arrière, il s'arrêtera à la fin de la face arrière.
• Pour réduire le souffle de la bande dans les signaux haute fréquence de bas niveau, appuyez sur DOLBY NR après avoir appuyé sur CD SYNC pour faire apparaître "DOLBY NR".

Remarque

Vous ne pouvez pas écouter d'autres sources pendant l'enregistrement.

Ecoute de la radio

— Accord d'une station préréglée

Préréglez d'abord des stations radio (voir "Etape 3: Préréglage de stations radio").

1 Appuyez de façon répétée sur TUNER/BAND jusqu'à ce que la gamme souhaitée apparaisse sur l'afficheur. Les gammes que vous pouvez recevoir dépendent du modèle acheté. Vérifiez quelles gammes vous pouvez recevoir. A chaque pression sur la touche, la gamme change de la façon suivante: Modèle à 2 gammes: FM ↔ AM Modèle à 3 gammes: FM → MW → SW ou FM → AM → UKV* * "STEREO PLUS" est affiché quand vous sélectionnez UKV.

2 Tournez la molette, (ou appuyez sur ◀◀◀ ou ▶▶▶ de la télécommande) pour accorder la station préréglée souhaitée.

Tournez vers la gauche (ou appuyez sur de la télécommande) pour les numéros de préréglage inférieurs.

Tournez vers la droite (ou appuyez sur ▶▶▶ de la télécommande) pour les numéros de préréglage supérieurs.

Numéro de préréglage* Fréquence

* Si une seule station est préréglée, "ONE PRESET" apparaît sur l'afficheur.

Pour Vous devez

Eteindre la radio Appuyer sur . 1/0

Ajuster le volume Tourner VOLUME (ou appuyer sur VOL +/- de la télécommande).

Pour écouter une station qui n'a pas été préréglée

Utilisez l'accord manuel ou automatique à l'étape 2.

Pour l'accord manuel, appuyez de façon répétée sur + ou -.

Pour l'accord automatique, appuyez en continu sur + ou -.

Conseils

• Vous pouvez mettre directement la chaîne sous tension et écouter la dernière station reçue par une seule pression sur la touche TUNER/BAND (fonction monotouche). La fonction monotouche ne peut pas être utilisée dans le mode d'économie d'énergie.
• Vous pouvez changer de source pour écouter la radio en appuyant seulement sur TUNER/BAND (sélection automatique de la source).
• Si un programme FM est parasité, appuyez sur STEREO/MONO pour que "MONO" apparaisse sur l'afficheur. L'effet stéréo sera annulé, mais la réception meilleure. Appuyez une nouvelle fois sur la touche pour rétablir l'effet stéréo.
• Pour améliorer la réception d'une émission, réorientez les antennes fournies.

Enregistrement à partir de la radio

Vous pouvez enregistrer des programmes radio sur une cassette en accordant une station préréglée. Vous pouvez utiliser des cassettes de TYPE I (normales) ou de TYPE II (CrO2). Le niveau d'enregistrement est automatiquement ajusté.

1 (Alimentation) DOLBY NR 5 2 4,6 3

1 Appuyez sur TUNER/BAND pour sélectionner la gamme souhaitée.
2 Tournez la molette pour accorder une station préréglée.

Tournez vers la gauche pour les numéros de préréglage inférieurs.

Tournez vers la droite pour les numéros de préréglage supérieurs.

Numéro de préréglage Fréquence

F11 T1 0150 ###

voir page suivante

Enregistrement à partir de la radio (suite)

3 Appuyez sur et insérez une cassette vierge dans la platine B.

Avec la face à enregistrer tournée vers l'avant

4 Appuyez sur REC PAUSE/START. La platine B se met en attente d'enregistrement.
5 Appuyez de façon répétée sur DIRECTION pour sélectionner et enregistrer sur une seule face. Sélectionnez () (ou RELAY) pour enregistrer sur les deux faces.
6 Appuyez sur REC PAUSE/START. L'enregistrement commence.

Pour arrêter l'enregistrement

Appuyez sur ■.

Conseils

• Si vous voulez enregistrer à partir de la face arrière, appuyez sur TAPE B ▲ pour allumer le voyant après avoir appuyé sur REC PAUSE/START à l'étape 4.
• Si vous voulez enregistrer sur les deux faces, commencez par la face avant. Si vous commencez l'enregistrement par la face arrière, il s'arrêtera à la fin de la face arrière.
• Pour enregistrer une station non préréglée, utilisez + et – à l'étape 2 pour accorder manuellement la station.
• Pour réduire le souffle de la bande dans les signaux haute fréquence de bas niveau, appuyez sur DOLBY NR après avoir appuyé sur REC PAUSE/START à l'étape 4 pour faire apparaître "DOLBY NR".
• Si du bruit est audible pendant l'enregistrement d'un programme radio, éloignez l'antenne correspondante pour réduire le bruit.

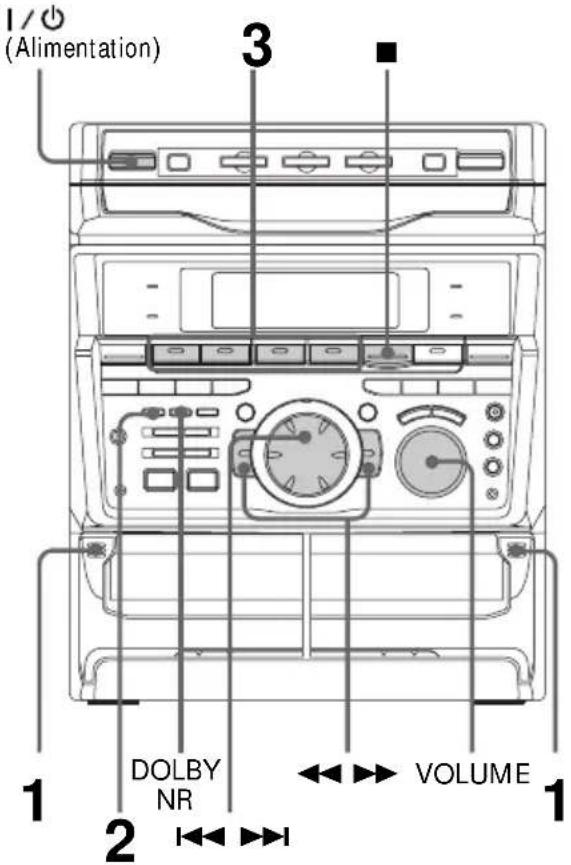

Lecture d'une cassette

Vous pouvez utiliser une cassette de TYPE I (normale), TYPE II (CrO₂) ou TYPE IV (métal), car la platine détecte automatiquement le type de cassette. Vous pouvez aussi utiliser les fonctions AMS* pour rechercher rapidement les morceaux souhaités. Pour sélectionner la platine A ou B, appuyez sur DECK A ▶ ou DECK B ▶ de la télécommande.

1 Appuyez sur ≅ et insérez une cassette enregistrée dans la platine A ou B.

Avec la face que vous voulez écouter tournée vers l'avant

2 Appuyez de façon répétée sur DIRECTION pour sélectionner et écouter une seule face. Sélectionnez * pour écouter les deux faces. Pour écouter à la suite les deux cassettes insérées dans les platines, sélectionnez RELAY (lecture à relais).**

3 Appuyez sur TAPE A (ou TAPE B) ▶ (DECK A (ou DECK B) ▶ de la télécommande). Appuyez sur TAPE A (ou TAPE B) ◀ pour écouter la face arrière. (Appuyez une nouvelle fois sur DECK A (ou DECK B) ▶ de la télécommande pour écouter la face arrière.) La lecture de cassette commence.

* La platine s'arrête automatiquement quand les deux faces ont été reproduites cinq fois. ** La lecture à relais s'effectue toujours dans l'ordre suivant:

Platine A (face avant), Platine A (face arrière), Platine B (face avant), Platine B (face arrière).

Pour	Vous devez
Arrêter la lecture	Appuyer sur ■.
Avancer rapidement la bande	Appuyer sur ◀◀ ou ▶▶.
Rembobiner la bande	Appuyer sur ◀◀ ou ▶▶.
Enlever la cassette	Appuyer sur ≅.
Ajuster le volume	Tourner VOLUME (ou appuyer sur VOL +/- de la télécommande).

Conseils

• Vous pouvez mettre directement la chaîne sous tension et écouter la cassette insérée dans une platine par une seule pression sur la touche TAPE A (ou TAPE B) ▶ ou ◀ (fonction monotouche). La fonction monotouche ne peut pas être utilisée dans le mode d'économie d'énergie.
• Vous pouvez changer de source pour écouter une cassette en appuyant seulement sur TAPE A (ou TAPE B) ▶ ou ◀ (sélection automatique de la source).
• Pour réduire le souffle de la bande dans les signaux haute fréquence de bas niveau, appuyez sur DOLBY NR pour faire apparaître "DOLBY NR".

Localisation du début d'un plage (AMS\*)

Pendant la lecture, tournez la molette dans la direction de l'indicateur ◀ ou ▶ pour localiser une plage vers l'avant. Tournez-la dans la direction opposée pour revenir en arrière. (Ou appuyez sur ◀◀◀ ou ▶▶▶ de la télécommande).

La direction de la recherche, + (avant) ou – arrière) et le nombre des morceaux sautés (1\~9) apparaissent sur l'afficheur.

Exemple: localisation de la deuxième plage vers l'avant

$$ \text { TAPE } \quad R;;; + 2 $$

* AMS (Automatic Music Sensor)

Remarques

La fonction AMS risque de ne pas fonctionner correctement dans les cas suivants:

• Quand l'espace entre les plages est inférieur à 4 secondes.
• Quand des informations complètement différentes sont enregistrées sur les voies gauche et droite.
• Quand il y a des sections continues à très bas niveau ou un son de basse fréquence (par ex. saxo baryton).
• Quand la chaîne est installée près d'un téléviseur. (Dans ce cas, il est conseillé d'éloigner les deux appareils l'un de l'autre ou d'éteindre le téléviseur).

Enregistrement à partir d'une cassette

— Enregistrement rapide

Vous pouvez utiliser des cassettes de TYPE I (normales) ou de TYPE II (CrO₂). Le niveau d'enregistrement est automatiquement ajusté.

1 Appuyez sur ≅ et insérez une cassette enregistrée dans la platine A et une cassette vierge dans la platine B.

Avec la face à reproduire/enregistrer tournée vers l'avant

2 Appuyez sur HI-DUB. La platine B se met en attente d'enregistrement.

3 Appuyez de façon répétée sur DIRECTION pour sélectionner ⇌ si vous voulez enregistrer sur une seule face. Sélectionnez (ou RELAY) si vous voulez enregistrer sur les deux faces.

4 Appuyez sur REC PAUSE/START. La copie commence.

Pour arrêter la copie

Appuyez sur ■.

Conseils

• Si vous voulez enregistrer sur les deux faces de la cassette, commencez par la face avant. Si vous commencez par la face arrière, l'enregistrement s'arrêtera à la fin de la face arrière.
• Si vous réglez le mode de défilement (DIRECTION) sur () , quand les cassettes utilisées sont de longueur différente, les cassettes ne s'inverseront pas en même temps. Si vous sélectionnez RELAY, elles s'inverseront en même temps.
• Vous n'avez pas besoin de régler DOLBY NR puisque la cassette dans la platine B est automatiquement enregistrée dans les mêmes conditions que la cassette dans la platine A.

Utilisation de l'affichage

Vous pouvez vérifier le temps restant de la plage en cours de lecture ou le temps du CD.

Si vous insérez un disque CD TEXT, vous pourrez voir d'autres informations, comme les titres du disque et des plages, le nom de l'artiste, etc. Lorsque l'appareil détecte un disque CD TEXT, l'indication "CD TEXT" apparaît sur l'afficheur.

1/0 (Alimentation)

→ Appuyez sur DISPLAY.

A chaque pression sur la touche pendant la lecture normale, l'affichage change comme suit:

Pendant la lecture normale

Dans le mode d'arrêt

* Avec les disques CD TEXT seulement (certains caractères n'apparaîtront pas). Avec les disques contenant plus de 20 plages, le texte CD n'apparaît pas à partir de la 21e plage.

Lecture répétée des plages de CD

— Lecture répétée

Cette fonction vous permet d'écouter plusieurs fois de suite un seul CD ou tous les CD dans les modes de lecture normale, aléatoire et programmée.

1/0

(Alimentation) PLAY MODE

Appuyez sur REPEAT pendant la lecture d'un CD jusqu'à ce que "REPEAT" apparaisse sur l'afficheur.

La lecture répétée commence. Pour changer de mode de répétition, procédez comme suit.

Pour répéter	Appuyez sur
Toutes les plages du CD en cours	PLAY MODE de façon répétée jusqu'à ce que “1 DISC” apparaisse sur l'afficheur.
Toutes les plages de tous les CD	PLAY MODE de façon répétée jusqu'à ce que “ALL DISCS” apparaisse sur l'afficheur.
Seulement une plage	REPEAT de façon répétée jusqu'à ce que “REPEAT 1” apparaisse sur l'afficheur pendant la lecture de la plage que vous voulez répéter.

Pour annuler la lecture répétée

Appuyez sur REPEAT pour que "REPEAT" ou "REPEAT 1" disparaisse de l'afficheur.

Lecture des plages de CD dans un ordre aléatoire

— Lecture aléatoire

Les plages d'un CD ou de tous les CD peuvent être reproduites dans un ordre aléatoire.

1/0 (Alimentation) DISC 1~3 3 1 2 Molette de réglage

1 Appuyez de façon répétée sur FUNCTION jusqu'à ce que "CD" apparaisse sur l'afficheur, puis posez un CD.

2 Appuyez de façon répétée sur PLAY MODE jusqu'à ce que "1 DISC SHUFFLE" ou "ALL DISCS SHUFFLE" apparaisse sur l'afficheur. Avec "ALL DISCS", tous les CD sont mélangés et reproduits. Avec "1 DISC", seules les plages du CD dont la touche est allumée en vert sont mélangées et reproduites.

3 Appuyez sur CD ▶II. Toutes les plages sont mélangées puis reproduites.

Pour annuler la lecture aléatoire

Appuyez de façon répétée sur PLAY MODE jusqu'à ce que "SHUFFLE" ou "PROGRAM" disparaisse de l'afficheur. Les plages sont reproduites dans leur ordre d'origine.

Pour sélectionner un CD

Appuyez sur DISC 1\~3.

Conseils

• Vous pouvez commencer la lecture aléatoire pendant la lecture normale en appuyant de façon répétée sur PLAY MODE pour sélectionner "SHUFFLE".
• Pour sauter une plage, tournez la molette vers la droite (ou appuyez sur ▶▶▶ de la télécommande).

Programmation des plages de CD

— Lecture programmée

Vous pouvez créer un programme contenant jusqu'à 32 plages de tous les CD pour les écouter dans l'ordre de votre choix.

1 / 0 (Alimentation) 3 7 1 2 4 5

1 Appuyez de façon répétée sur FUNCTION jusqu'à ce que "CD" apparaisse sur l'afficheur, puis posez un CD.
2 Appuyez de façon répétée sur PLAY MODE jusqu'à ce que "PROGRAM" apparaisse sur l'afficheur.
3 Appuyez sur une touche DISC 1\~3 pour choisir un CD.
4 Tournez la molette jusqu'à ce que la plage souhaitée apparaisse sur l'afficheur.

Numéro de disque Tempes de lecture total (plage sélectionnée comprise) Numéro de plage

5 Appuyez sur ENTER/NEXT.

La plage est programmée. Le numéro de programmation apparaît, suivi du temps de lecture total.

6 Pour programmer d'autres plages, répétez les étapes 3 à 5.

Sautez l'étape 3 pour sélectionner d'autres plages du même disque.

7 Appuyez sur CD ▶II.

Toutes les plages sont reproduites dans l'ordre sélectionné.

Pour annuler la lecture programmée

Appuyez de façon répétée sur PLAY MODE jusqu'à ce que "PROGRAM" ou "SHUFFLE" disparaisse de l'afficheur.

Pour	Appuyez sur
Vérifier votre programme	CHECK de la télécommande de façon répétée. Après la dernière plage, “CHECK END” apparaît.
Supprimer une plage à partir de la fin du programme	CLEAR de la télécommande à l'arrêt.
Supprimer une plage précise	CHECK de la télécommande de façon répétée jusqu'à ce que le numéro de la plage à effacer s'allume, puis appuyez sur CLEAR.
Ajouter une plage à la fin du programme	1 Sélectionnez le disque avec une touche DISC 1~3.2 Sélectionnez la plage en tournant la molette.3 Appuyez sur ENTER/NEXT.
Supprimer tout le programme	■ une fois à l'arrêt ou deux fois pendant la lecture.

Conseils

• La programmation effectuée reste mémorisée dans le lecteur de CD même après la lecture. Il suffit d'appuyer sur CD ▶II pour écouter une nouvelle fois le même programme.
• Si “--.-” apparaît à la place du temps de lecture total pendant la programmation, c'est parce que:
• vous avez programmé une plage dont le numéro est supérieur à 20.
  – le temps de lecture total dépasse 100 minutes.

Vous pouvez écouter les CD en supprimant les pauses entre les plages.

1 Appuyez de façon répétée sur FUNCTION jusqu'à ce que "CD" apparaisse sur l'afficheur, puis posez un CD.

2 Appuyez sur NON-STOP pour allumer le voyant. "NON-STOP PLAY" apparaît sur l'afficheur.

3 Appuyez sur CD ▶II.

Pour annuler la lecture continue

Appuyez sur NON-STOP pour que le voyant s'éteigne et "NON-STOP OFF" apparaisse sur l'afficheur.

La platine à cassettes

Enregistrement manuel sur une cassette

Vous pouvez enregistrer un CD, une cassette ou une émission de radio, comme vous voulez. Par exemple, vous pouvez enregistrer seulement certains morceaux ou commencer l'enregistrement au milieu d'une cassette. Le niveau d'enregistrement est automatiquement ajusté.

1/0

(Alimentation) DOLBY NR

2 4 ■ 3,5 1

1 Insérez une cassette vierge dans la platine B.
2 Appuyez de façon répétée sur FUNCTION jusqu'à ce que la source que vous voulez enregistrer (par ex. CD) apparaisse.
3 Appuyez sur REC PAUSE/START. La platine B se met en attente d'enregistrement. Le voyant sur TAPE B ▶ (pour la face avant) s'allume.

4 Appuyez de façon répétée sur DIRECTION pour sélectionner et enregistrer sur une seule face. Sélectionnez () (ou RELAY) pour enregistrer sur les deux faces.
5 Appuyez sur REC PAUSE/START. L'enregistrement commence.
6 Commencez la lecture de la source à enregistrer.

Pour Appuyez sur

Arrêter l'enregistrement ■.

Interrompre l'enregistrement REC PAUSE/ START.

Conseils

• Si vous voulez enregistrer à partir de la face arrière, appuyez sur TAPE B ◀ pour allumer le voyant après avoir appuyé sur REC PAUSE/START à l'étape 3.
• Pour réduire le souffle de la bande dans les signaux haute fréquence de bas niveau, appuyez sur DOLBY NR après avoir appuyé sur REC PAUSE/START à l'étape 3 pour faire apparaître "DOLBY NR".
• Pendant la pause d'enregistrement (après avoir appuyé sur REC PAUSE/START à l'étape 3 et avant d'appuyer une nouvelle fois dessus à l'étape 5) lors de l'enregistrement d'un CD, vous pouvez utiliser la molette pour sélectionner des plages.

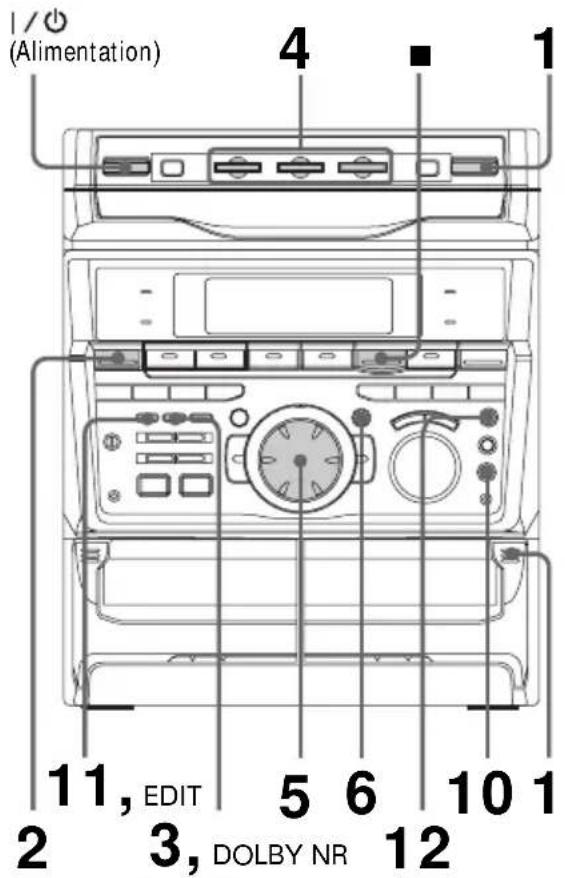

Enregistrement d'un CD en spécifiant l'ordre des plages

— Montage programmé

Vous pouvez enregistrer les plages de tous les CD dans l'ordre souhaité. Lorsque vous créez un programme, assurez-vous que le temps de lecture pour chaque face ne dépasse pas la longueur de bande sur chaque face de la cassette.

1 Posez un CD et insérez une cassette vierge dans la platine B.
2 Appuyez de façon répétée sur FUNCTION jusqu'à ce que "CD" apparaisse sur l'afficheur.
3 Appuyez de façon répétée sur PLAY MODE jusqu'à ce que "PROGRAM" apparaisse sur l'afficheur.
4 Appuyez sur une des touches DISC 1\~3 pour sélectionner un CD.
5 Tournez la molette jusqu'à ce que la plage souhaitée apparaisse sur l'afficheur.

Numéro de disque Temps de lecture total (avec la plage sélectionnée)

Numéro de plage

6 Appuyez sur ENTER/NEXT. La plage est programmée. Le numéro de programmation apparaît, suivi du temps de lecture total.
7 Pour programmer d'autres plages pour la face A, répétez les étapes 4 à 6. Omettez l'étape 4 pour sélectionner les plages d'un même disque.
8 Appuyez sur II de la télécommande pour insérer une pause à la fin de la face A. "P" apparaît sur l'afficheur et le temps de lecture total revient à "0.00" sur l'afficheur.

voir page suivante

Enregistrement d'un CD en spécifiant l'ordre des plages (suite)

9 Répétez les étapes 5 et 6 pour programmer d'autres plages d'un même disque ou les étapes 4 à 6 pour programmer les plages d'un autre disque pour l'enregistrement sur la face B.

10 Appuyez sur CD SYNC. La platine B se met en attente d'enregistrement et le lecteur de CD en attente de lecture. Le voyant sur TAPE B ▶ (pour la face avant) s'allume.

11 Appuyez de façon répétée sur DIRECTION pour sélectionner et enregistrer sur une seule face. Sélectionnez () (ou RELAY) pour enregistrer sur les deux faces.

12 Appuyez sur REC PAUSE/START. L'enregistrement commence.

Pour arrêter l'enregistrement

Appuyez sur ■.

Pour vérifier l'ordre des plages

Appuyez de façon répétée sur CHECK de la télécommande. Après la dernière plage, "CHECK END" apparaît.

Pour annuler le montage programmé

Appuyez de façon répétée sur PLAY MODE jusqu'à ce que "PROGRAM" ou "SHUFFLE" disparaisse de l'afficheur.

Conseil

Pour réduire le souffle de la bande dans les signaux haute fréquence de bas niveau, appuyez sur DOLBY NR après avoir appuyé sur CD SYNC pour faire apparaître "DOLBY NR".

Sélection automatique de la longueur de la bande

— Montage avec sélection de cassette

Vous pouvez vérifier quelle est la longueur de bande la mieux adaptée à l'enregistrement d'un CD. Mais vous ne pouvez pas utiliser ce type de montage pour les disques contenant plus de 20 plages.

1 Insérez un CD.

2 Appuyez de façon répétée sur FUNCTION jusqu'à ce que "CD" apparaisse sur l'afficheur.

3 Appuyez une fois sur EDIT pour que "EDIT" clignote. La longueur de bande requise pour le CD sélectionné apparaît, ainsi que le temps de lecture total pour les faces A et B.

Remarque

Vous ne pouvez pas utiliser cette fonction après la programmation. Pour utiliser cette fonction, vous devez d'abord annuler le programme en appuyant de façon répétée sur PLAY MODE jusqu'à ce que "PROGRAM" ou "SHUFFLE" disparaisse de l'afficheur.

Effets Disc Jockey

Scratchage d'une portion d'un CD

— Fonction LOOP

Le bouclage ou scratchage est une technique consistant à faire répéter une portion d'un CD pendant la lecture, ce qui permet de faire des enregistrements originaux.

1/0 (Alimentation) LOOP Molette de réglage

Appuyez en continu sur LOOP pendant la lecture à l'endroit où vous voulez scratcher le CD et relâchez pour reprendre la lecture normale.

Pour ajuster la durée du scratchage

Tournez la molette tout en tenant LOOP enfoncée (ou appuyez sur SELECT ↑ ou ↓ tout en tenant LOOP enfoncée sur la télécommande) pour sélectionner la durée du scratchage (LOOP 1\~20).

Reproduction stroboscopée d'une portion d'un CD

— Fonction FLASH

La fonction FLASH est une technique consistant à reproduire le son par impulsions pendant la lecture, ce qui permet de faire des enregistrements originaux.

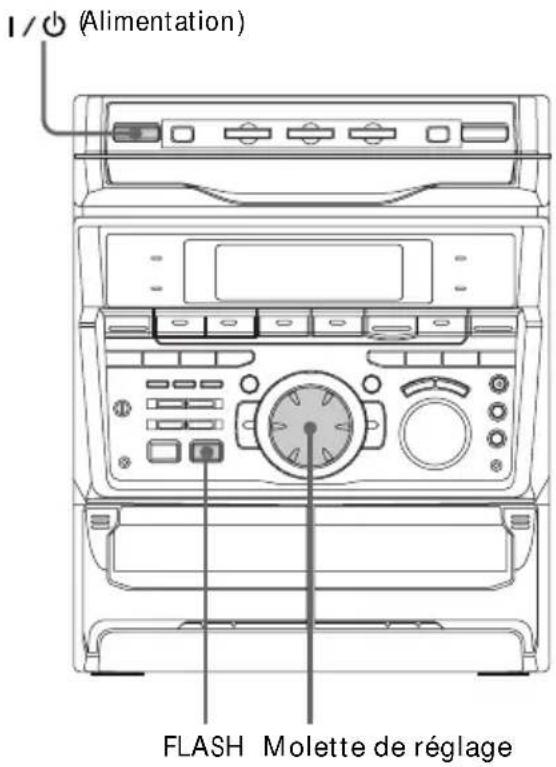

1/0 (Alimentation) FLASH Molette de réglage

Appuyez en continu sur FLASH pendant la lecture à l'endroit où l'effet stroboscopique doit commencer et relâchez pour reprendre la lecture normale.

Pour ajuster l'effet stroboscopique

Tournez la molette tout en tenant FLASH enfoncée (ou appuyez sur SELECT ↑ ou ↓ tout en tenant FLASH enfoncée sur la télécommande) pour sélectionner la durée de l'effet (FLASH 1\~20).

Pour utiliser simultanément les fonctions LOOP et FLASH

Appuyez en même temps sur LOOP et FLASH.

Remarques

• La durée de l'effet stroboscopique et du scratchage ne peut pas être ajustée en cours de fonctionnement. Au besoin, ajustez séparément ces durées avant de commencer.
• Pour enregistrer l'effet stroboscopique, utilisez les connexions analogiques (MD OUT) ou la platine à cassettes de cette chaîne.

Réglage sonore

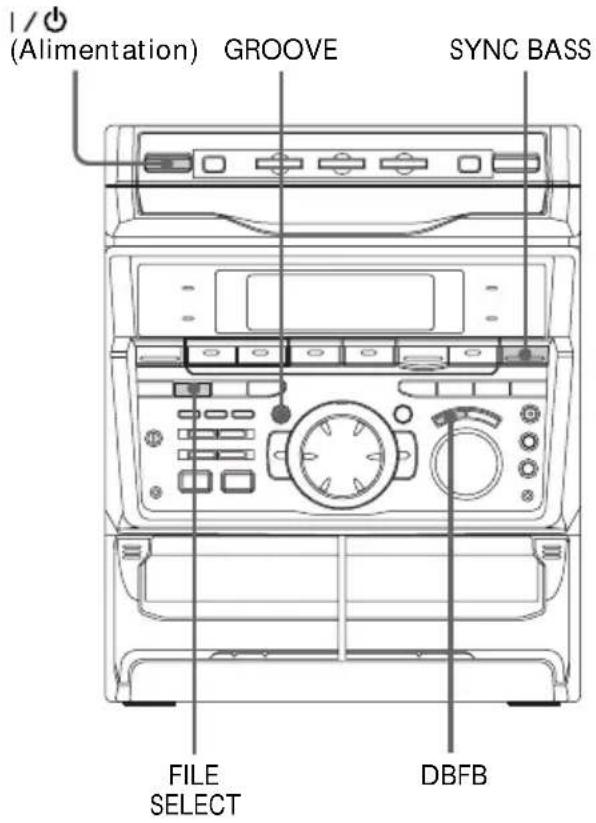

Réglage du son

Vous pouvez renforcer le grave, obtenir un son plus puissant et écouter avec un casque.

(Alimentation) GROOVE SYNC BASS FILE SELECT DBFB

Pour renforcer le grave (DBFB)

Appuyez sur DBFB*.

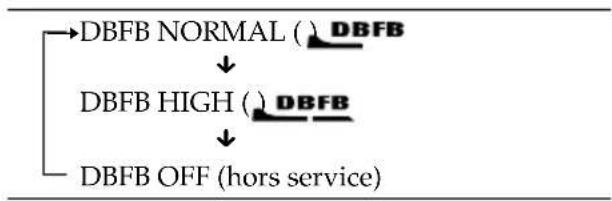

A chaque pression sur la touche, l'affichage change de la façon suivante:

* DBFB = Dynamic Bass Feedback (Rétroaction dynamique des basses)

Pour obtenir un son grave approprié (SYNC BASS)

Appuyez sur SYNC BASS.

Les basses fréquences du morceau que vous écoutez sont mesurées et les passages comportant des sons graves sont renforcés. L'indicateur SYNC BASS H ou SYNC BASS L s'allume en fonction des passages aux basses renforcées. Appuyez une nouvelle fois sur SYNC BASS pour revenir au son précédent.

Pour obtenir des basses omniprésentes (GROOVE)

Appuyez sur GROOVE. Le volume est renforcé, le DBFB se règle automatiquement sur l'amplification du grave, la courbe d'égalisation change et la touche GROOVE s'allume. Appuyez une nouvelle fois sur GROOVE pour revenir au volume précédent.

Remarques

• Avec certains morceaux, de la distorsion peut apparaître lorsque vous utilisez le système DBFB avec un effet sonore si les basses sont trop puissantes. Réglez le DBFB sur "DBFB" ou "OFF", ou annulez l'effet sonore (page 30).
• Quand GROOVE est désactivé, le DBFB se règle sur “DBFB” et la courbe d’égalisation devient plane. Pour annuler le niveau DBFB, appuyez sur la touche DBFB jusqu’à ce que l’indication disparaisse.

Pour écouter au casque

Branchez le casque sur la prise PHONES. Aucun son n'est fourni par les enceintes.

Sélection de l'accentuation audio

Le menu d'accentuation audio permet de sélectionner les caractéristiques du son en fonction de la source que vous êtes en train d'écouter.

L'accentuation audio peut aussi réglée à l'aide de l'égaliseur graphique. Lorsque vous utilisez cette fonction, la courbe d'égalisation change automatiquement en fonction du genre musical.

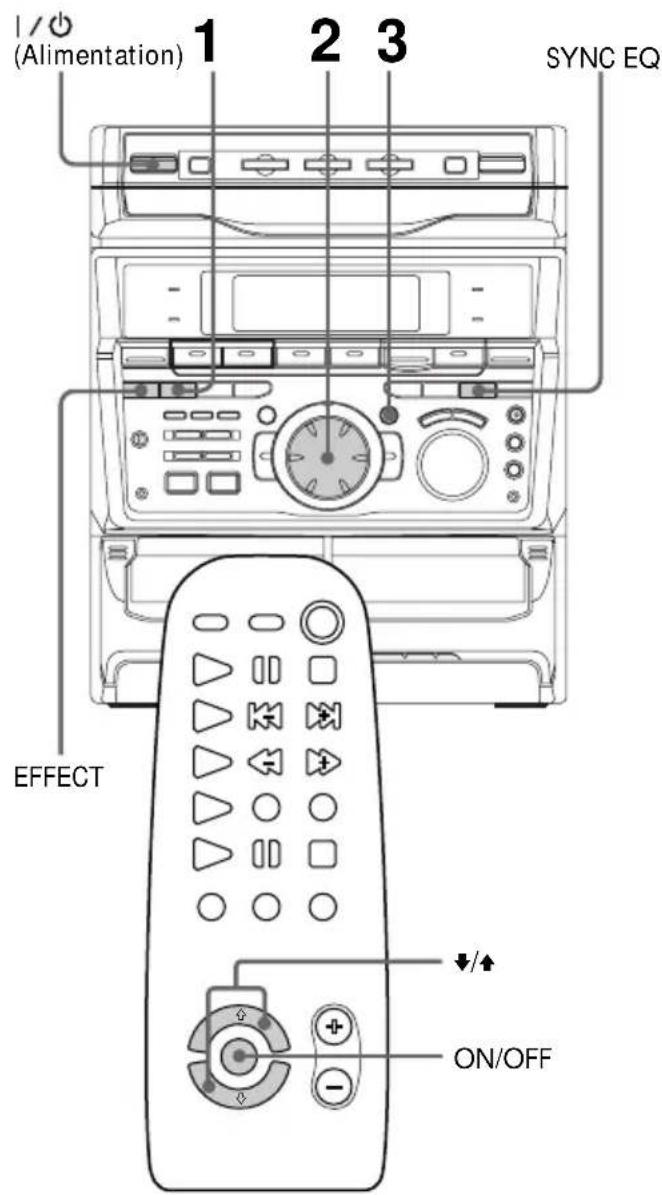

Sélection de l'effet sur le menu musical 1 Appuyez sur FILE SELECT.

MHC-GRX9900/GRX70/GRX70J/RXD9/RXD80

1 / 0 (Alimentation) 2 3 SYNC EQ EFFECT ↓/↑ ON/OFF

M HC-GRX50/RXD7/R770

1 / 0 (Alimentation) 1 2 3 SYNC EQ ↓/↑ ON/OFF

1 Appuyez sur FILE SELECT.

Le dernier effet choisi apparaît sur l'afficheur.

2 Utilisez la molette pour sélectionner le préréglage souhaité.

Le nom du préréglage apparaît sur l'afficheur.

Voir le tableau "Options du menu musical".

3 Appuyez sur ENTER/NEXT.

voir page suivante

Sélection de l'accentuation audio (suite)

Pour annuler l'effet

Appuyez à plusieurs reprises sur EFFECT (MHC-GRX9900/GRX70/GRX70J/RXD9/RXD80 seulement) ou sur ON/OFF de la télécommande jusqu'à ce que "EFFECT OFF" apparaisse sur l'afficheur.

Options du menu musical

“Suppervale si vous choisissez un réglage avec effet surround.* Vous pouvez mémoriser dans des fichiers personnels les effets que vous voulez (voir “Création d’un fichier d’accentuation audio” à la page 35).

MHC-GRX9900/GRX70/GRX70J/RXD9/RXD80 seulement

Effet	Pour
ROCK	Sources de musique ordinaires
POP
JAZZ
DANCE
SOUL
ACTION	Pistes son et situations d'écoute particulières
ROMANCE
SF
DRAMA
SPORTS
SHOOTING	Jeux vidéo
RACING
RPG
BATTLE
ADVENTURE
P FILE 1~5	Fichier personnel*

* Vous pouvez mémoriser dans des fichiers personnels les effets que vous voulez (voir "Création d'un fichier d'accentuation audio" à la page 33).

MHC-GRX50/RXD7/R770 seulement

Effect	For
ROCK	Standard music sources
POP
JAZZ
DANCE
SOUL
ACTION	Soundtracks and special listening situations
ROMANCE
DRAMA
SPORTS
FLAT	Ecoute sans effets

Utilisation de la courbe d'égalisation en synchronisation

Lorsque vous utilisez cette fonction, l'accentuation audio change automatiquement en fonction du rythme et du tempo de la musique.

Appuyez sur SYNC EQ.

L'indicateur clignote pendant la mesure du rythme et du tempo de la source. Lorsque la mesure est effectuée l'indicateur reste allumé.

SYNC EQ classifie la musique de la façon suivante

Densité du rythme	LO (Fort)HI (Faible)
Force du rythme	SMOOTHMEDIUMSTRONG

Pour annuler cette fonction

Appuyez une nouvelle fois sur SYNC EQ. L'indicateur s'éteint.

La synchronisation de l'égaliseur est également annulée lorsque :

— vous annulez l'effet
— vous sélectionnez un effet sur le menu musical
— vous sélectionnez un effet surround
— vous réglez l'égaliseur graphique
— vous chantez en karaoké.

Remarques

• SYNC EQ ne fonctionne pas dans le mode KARAOKE.
• Pour les MHC-GRX9900/GRX70/GRX70J/RX9/RXD80, P FILE MEMORY ne fonctionne pas dans le mode SYNC EQ.
• Les noms de classification sont indépendants du genre musical de la source.

Changement de l'affichage de l'analyseur de spectre

Tout en écoutant de la musique vous pouvez voir les changements de l'affichage lorsque vous utilisez cette fonction.

Appuyez sur SPECTRUM ANALYZER. A chaque pression sur la touche, l'affichage change comme suit: IMAGE PATTERN ↓ NORMAL PATTERN

Sélection de l'effet surround

Vous pouvez obtenir aussi un effet surround.

1/0 (Alimentation)

SURROUND

→ Appuyez de façon répétée sur SURROUND pour sélectionner l'effet surround souhaité.

A chaque pression sur la touche, l'affichage change comme suit:

SURROUND ON (SURROUND) ↑ SURROUND OFF (hors service)

Conseil

Pour les MHC-GRX9900/GRX70/GRX70J/RX9/RXD80, si vous voulez mémoriser l'effet surround, enregistrez-le dans un fichier personnel (voir "Création d'un fichier d'accentuation audio").

Remarque

Quand vous sélectionnez un autre effet sonore, l'effet surround est annulé.

Réglage de l'égaliseur graphique

(M HC-GRX9900/GRX70/GRX70J/RXD9/RXD80 seulemente)

Vous pouvez ajuster le son en augmentant ou diminuant le niveau de certaines plages de fréquences.

Avant de commencer, sélectionnez l'accentuation de base qui vous convient.

1 Sélectionnez l'accentuation de base souhaitée pour un morceau (voir "Sélection de l'accentuation audio" à la page 29).
2 Appuyez sur GEQ CONTROL.
3 Appuyez de façon répétée sur + ou - pour sélectionner une plage de fréquences.

16KHz 2,500Ω

4 Tournez la molette pour ajuster le niveau.

5 Répétez les étapes 3 et 4.
6 Appuyez sur ENTER/NEXT quand vous avez terminé.

Remarque

Si vous choisissez une autre accentuation du menu (autre que "EFFECT OFF") l'effet que vous avez réglé sera annulé. Pour mémoriser l'effet ajusté et le réutiliser pour d'autres morceaux, enregistrez-le dans un fichier personnel. (Voir "Création d'un fichier d'accentuation audio").

Création d'un fichier d'accentuation audio

— Fichier personnel

(M HC-GRX9900/GRX70/GRX70J/RXD9/RXD80 seulemente)

Vous pouvez créer un fichier personnel de motifs sonores (effet surround et courbe d'égalisation) pour les mémoriser. Vous pourrez par la suite rappeler un fichier pour appliquer les préréglages sonores à une cassette, un CD ou une émission radio. Vous pouvez créer en tout cinq fichiers d'effets sonores.

Avant de commencer, sélectionnez l'accentuation de base.

1/0 (Alimentation) 2 3 4 FILE SELECT

1 Faites les réglages nécessaires pour obtenir l'effet sonore souhaité en utilisant l'égaliseur graphique et l'effet surround.

2 Appuyez sur P FILE MEMORY. Le numéro de fichier personnel apparaît sur l'afficheur.

3 Utilisez la molette pour sélectionner le numéro de fichier (P FILE 1\~5) où vous voulez enregistrer l'effet sonore.

4 Appuyez sur ENTER/NEXT. Les préréglages sonores sont enregistrés sur le numéro de fichier sélectionné. Les effets qui avaient été préréglés sur ce numéro sont effacés et remplacés par les nouveaux.

Pour rappeler un fichier personnel

1 Appuyez sur FILE SELECT.
2 Utilisez la molette pour sélectionner le fichier personnel souhaité.
3 Appuyez sur ENTER/NEXT.

Autres caractéristiques

Utilisation du système de données radio (RDS)

(Modèles pour l'Europe seulement)

Qu'est que le RDS?

Le RDS est un service de la radiodiffusion qui permet aux stations radio de transmettre des informations supplémentaires sur le signal radio ordinaire. Ce tuner offre des fonctions RDS pratiques comme l'affichage du nom des stations et le classement des stations par type de programme. Le RDS n'est disponible que sur les stations FM*.

Remarque

Le RDS peut ne pas fonctionner correctement si la station accordée ne retransmet par correctement le signal RDS ou si le signal est trop faible.

* Toutes les stations FM ne transmettent pas de services RDS, et celles qui en transmettent n'offrent pas toutes les mêmes types de services. Si vous ne connaissez pas bien le système RDS, consultez la société de radiodiffusion locale pour obtenir des informations sur les services RDS existants dans votre région.

Réception d'émissions RDS

→ Sélectionnez simplement une station de la gamme FM.

Quand vous accordez une station qui fournit des services RDS, le nom de la station apparaît sur l'afficheur.

Pour vérifier des informations RDS

A chaque pression sur la touche DISPLAY, l'affichage change de la façon suivante:

* Si aucune station RDS n'est reçue, le nom de la station et le type de programme n'apparaîtront pas sur l'afficheur.

Localisation d'une station par type de programme (PTY)

Vous pouvez localiser une station en sélectionnant un type de programme. Le tuner fait l'accord sur le type de programme actuellement diffusé par les stations RDS préréglées en mémoire.

1 Appuyez sur PTY tout en écoutant la radio.
2 Tournez la molette pour sélectionner le type de programme souhaité. Voir la “Liste des types de programmes” ci-dessous.
3 Appuyez sur ENTER/NEXT. La recherche du type de programme diffusé par les stations RDS préréglées commence ("SEARCH" et le type de programme sélectionné sont indiqués alternativement sur l'afficheur). Quand un programme est reçu, le numéro de préréglage de la station correspondante clignote.
4 Tournez la molette pour afficher le numéro de préréglage de la station souhaitée.
5 Appuyez sur ENTER/NEXT quand le numéro de préréglage clignote.

Pour annuler la recherche PTY

Appuyez une nouvelle fois sur PTY.

Liste des types de programmes (PTY)

NEWS

Actualités.

AFFAIRS

Programmes thématiques relatifs aux actualités.

INFORMATION

Programmes pour les consommateurs, conseils médicaux, météorologie.

SPORT

Programmes sportifs.

EDUCATION

Programmes éducatifs, genre "Que faire ?" et conseils.

DRAMA

Pièces radiophoniques et feuilletons.

CULTURE

Programmes culturels nationaux ou régionaux.

SCIENCE

Programmes sur les sciences naturelles.

VARIED

Programmes avec interview de personnalités, jeux, comédie.

POP

Programmes de musique populaire.

ROCK

Programmes de musique rock.

EASY MUSIC

Musique légère.

L. CLASSICAL

Musique classique, comme la musique instrumentale, vocale et chorale.

S. CLASSICAL

Concerts d'orchestres connus, musique de chambre, opéra, etc.

OTHER MUSIC

Musique telle que le jazz, le blues ou le reggae.

WEATHER

Météo.

FINANCE

Cotation en bourse et transactions boursières, etc.

CHILDREN

Emissions pour les enfants.

SOCIAL

Emission sur les problèmes sociaux.

RELIGION

Emissions à contenu religieux.

PHONE IN

Emissions où le public exprime son opinion en direct ou par téléphone.

TRAVEL

Emissions sur les voyages. Pas d'annonces, celles-ci se trouvent sur les stations TP/TA.

LEISURE

Emissions sur les loisirs et les hobby, comme le jardinage, la pêche, la cuisine, etc.

JAZZ

Emissions de jazz.

COUNTRY

Emission de musique populaire.

NATION

Emissions sur la musique populaire régionale ou nationale.

OLDIES

Emissions retransmettant des chansons connues.

FOLK

Emissions de musique folklorique.

DOCUMENTARY

Documentaires.

ALARM TEST

Signal d'alarme pour les émissions urgentes.

ALARM-ALARM

Emissions d'informations urgentes.

NONE

Toute autre émission non mentionnée ci-dessus.

Remarques

"NO PTY" apparaît lorsque le type d'émission sélectionné n'est pas actuellement diffusé.

Chant sur fond musical: Karaoké

Vous pouvez chanter au son d'un CD ou d'une cassette stéréo en éliminant la voix du chanteur. Vous devez pour cela raccorder un microphone disponible en option.

1/0 (Alimentation)

1 Réglez MIC LEVEL sur 0 pour réduire le niveau du microphone.
2 Raccordez un microphone optionnel à la prise MIX MIC.
3 Appuyez de façon répétée sur KARAOKE PON/MPX pour obtenir l'effet de karaoké souhaité.

A chaque pression sur cette touche, l'affichage change de la façon suivante:

KARAOKE PON MPX R MPX L

EFFECT OFF (ON)*

* Lorsqu'un type d'accentuation audio est sélectionné, le nom de l'effet apparaît. L'indicateur apparaît sur l'afficheur quand le mode karaoké est activé. Pour chanter en karaoké en diminuant le niveau des voix d'un CD, sélectionnez "KARAOKE PON", sinon, avec les CD ou cassettes multiplex, sélectionnez "MPX R" ou "MPX L".

4 Reproduisez la musique et ajustez le volume.
5 Ajustez le volume du microphone en tournant MIC LEVEL.

Quand vous avez terminé

Réglez MIC LEVEL sur 0 et débranchez le microphone de la prise MIX MIC, puis appuyez de façon répétée sur KARAOKE PON/MPX de manière que “” disparaisse.

Remarque

Avec certains morceaux, les voix peuvent ne pas être annulées quand vous sélectionnez "KARAOKE PON".

Réglage de l'écho du microphone

(modèles pour le Moyen-Orient seulement)

1/0 (Alimentation)

→ Tournez ECHO LEVEL pour ajuster la puissance de l'écho.

Pour annuler l'écho

Réglez ECHO LEVEL sur 0.

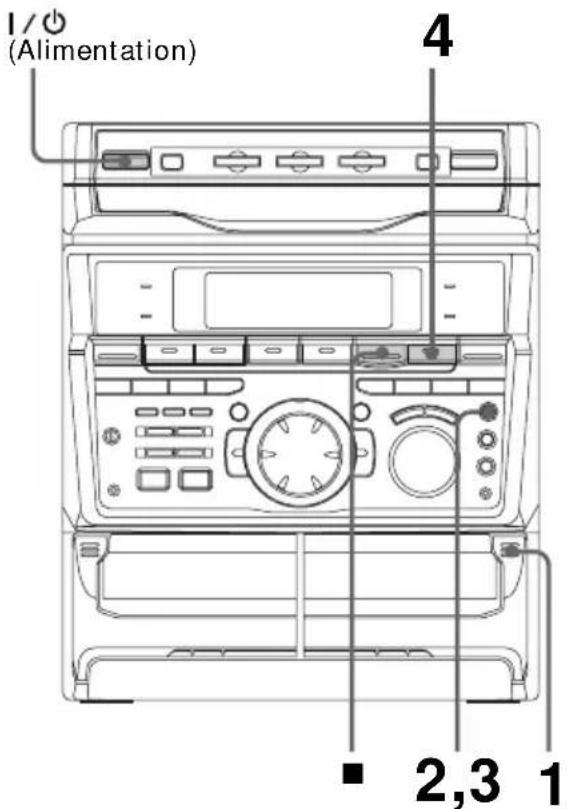

Mixage et enregistrement de sons

1 Effectuez les opérations indiquées pour le karakoé (étapes 1 à 5 des pages 36 et 37), puis insérez une cassette dans la platine B.
2 Appuyez sur REC PAUSE/START.
3 Appuyez une nouvelle fois sur REC PAUSE/START. L'enregistrement commence.
4 Appuyez sur CD ▶II pour commencer la lecture du CD (ou TAPE A ▶ pour la platine A). La lecture commence. Chantez tout en écoutant la musique.

voir page suivante

Chant sur fond musical: Karaoké (suite)

Pour arrêter l'enregistrement

Appuyez sur ■.

Conseils

• En cas de rétroaction acoustique (sifflement), éloignez le microphone des enceintes ou changez-le de direction.
• Si vous voulez enregistrer votre voix seulement par le microphone, vous pouvez le faire en sélectionnant la fonction CD, mais sans reproduire de CD.
• Si un son de haut niveau est fourni, le niveau est automatiquement ajusté pour empêcher la distorsion du signal enregistré (Contrôle automatique du niveau).

Remarques

• Si vous appuyez sur EFFECT (ou ON/OFF de la télécommande) ou rappelez un effet sonore, le mode karaoke sera annulé.
• Le son des instruments peut être réduit de même que la voix du chanteur, si la source sonore a été enregistrée en monophonie.

• La voix du chanteur risque de ne pas être réduite quand:

• il y a peu d'instruments

• les voix forment un duo
  – la source présente un écho ou une modulation puissante
  – la voix du chanteur n'est pas bien centrée
• les voix de la source sont des voix de fort soprano ou ténor.

Pour s'endormir en musique

— Temporisateur

Vous pouvez régler la chaîne pour qu'elle s'arrête à l'issue d'un certain temps, ce qui vous permettra de vous endormir en musique. Ce temps peut être réglé par intervalles de 10 minutes.

SLEEP

Appuyez sur SLEEP.

A chaque pression sur la touche, l'affichage des minutes (le temps jusqu'à l'arrêt) change de la façon suivante:

$$ \begin{array}{l} \mathrm{AUTO} \rightarrow 9 0 \mathrm{min} \rightarrow 8 0 \mathrm{min} \rightarrow 7 0 \mathrm{min} \ \rightarrow \dots \rightarrow 1 0 \min \rightarrow \text { OFF } (\text { arrêt }) \rightarrow \text { AUTO } \ \end{array} $$

Quand vous choisissez "AUTO"

La chaîne se met hors tension quand le CD ou la cassette en cours de lecture est fini (temps de lecture maximal: 100 minutes).

Pour vérifier le temps restant

Appuyez une fois sur SLEEP.

Pour changer le temps

Sélectionnez le temps souhaité en appuyant sur SLEEP.

Pour désactiver le temporisateur

Appuyez de façon répétée sur SLEEP jusqu'à ce que "SLEEP OFF" apparaisse.

Pour se réveiller en musique

— Minuterie réveil

Vous pouvez vous réveiller chaque jour en musique à une heure précise. Vous devez auparavant mettre l'horloge à l'heure (voir "Etape 2: Réglage de l'heure").

9 TIMER SELECT 3 4,5,6, 2 7,8

1 Préparez la source sonore que vous voulez écouter.

• CD: Insérez un CD. Pour commencer à partir d'une plage particulière, créez un programme (voir "Programmation des plages de CD" à la page 22).
• Cassette: Insérez une cassette avec la face que vous voulez écouter tournée vers l'avant.
• Radio: Accordez la station préréglée souhaitée (voir "Etape 3: Préréglage de stations radio" à la page 8).

2 Ajustez le volume.
3 Appuyez sur CLOCK/TIMER SET. "SET (DAILY 1)" apparaît.

4 Tournez la molette pour sélectionner "DAILY 1 (ou 2)", puis appuyez sur ENTER/NEXT. "ON" apparaît et les chiffres des heures clignotent sur l'afficheur.

ON 0:00

5 Désignez l'heure à laquelle la lecture doit commencer. Tournez la molette pour régler l'heure, puis appuyez sur ENTER/NEXT. Les chiffres des minutes clignotent.

ON 1900

Tournez la molette pour régler les minutes, puis appuyez sur ENTER/NEXT. Les chiffres des heures clignotent à nouveau.

6 Réglez l'heure d'arrêt de la lecture en procédant comme indiqué précédemment.
7 Tournez la molette jusqu'à ce que la source de musique souhaitée apparaisse. Les indications changent de la façon suivante:

8 Appuyez sur ENTER/NEXT. Le type de minuterie (DAILY 1 ou DAILY 2), l'heure de mise en service puis de mise hors service et le nom de la source apparaissent, puis l'affichage original réapparaît.
9 Eteignez la chaîne.

voir page suivante

Pour se réveiller en musique (suite)

Pour vérifier vos réglages

Appuyez sur TIMER SELECT et tournez la molette pour sélectionner le mode souhaité (DAILY 1 ou DAILY 2), puis appuyez sur ENTER/NEXT.

Pour changer de réglage, recommencez à partir de l'étape 1.

Pour désactiver la minuterie

Appuyez sur TIMER SELECT et tournez la molette pour sélectionner "TIMER OFF", puis appuyez sur ENTER/NEXT.

Conseil

La chaîne se met sous tension 15 secondes avant l'heure préréglée.

Enregistrement programmé de la radio

Avant de programmer un enregistrement, vous devez prérégler la station de radio (voir "Etape 3: Préréglage de stations radio") et mettre l'horloge à l'heure (voir "Etape 2: Réglage de l'heure").

7 TIMER SELECT

63,4,5

1 Accordez la station préréglée souhaitée (voir "Ecoute de la radio" à la page 14).
2 Appuyez sur CLOCK/TIMER SET. "SET (DAILY 1)" apparaît.
3 Tournez la molette pour sélectionner "REC", puis appuyez sur ENTER/NEXT. "ON" apparaît et les chiffres des heures clignotent sur l'afficheur.

4 Réglez l'heure à laquelle l'enregistrement doit commencer. Tournez la molette pour régler les heures, puis appuyez sur ENTER/NEXT. Les chiffres des minutes clignotent.

ON 20:00

Tournez la molette pour régler les minutes, puis appuyez sur ENTER/NEXT. Les chiffres des heures clignotent à nouveau.

5 Réglez l'heure à laquelle l'enregistrement doit s'arrêter en procédant comme indiqué précédemment. L'heure de mise en service, l'heure de mise hors service, la station radio préréglée (par ex. "TUNER FM 5") apparaissent successivement, puis l'affichage original réapparaît.

6 Insérez une cassette pouvant être enregistrée.

7 Eteignez la chaîne. Quand l'enregistrement commence, le volume est réglé sur le niveau minimal.

Pour vérifier vos réglages

Appuyez sur TIMER SELECT et tournez la molette pour sélectionner "REC", puis appuyez sur ENTER/NEXT.

Pour changer de réglage, recommencez à partir de l'étape 1.

Pour annuler l'enregistrement programmé

Appuyez sur TIMER SELECT et tournez la molette pour sélectionner "TIMER OFF", puis appuyez sur ENTER/NEXT.

Remarque

Si la chaîne est déjà sous tension à l'heure préréglée pour l'enregistrement, l'enregistrement n'aura pas lieu.

Raccordement d'appareils audio

Selon l'appareil qui sera raccordé et la méthode de raccordement, choisissez une des liaisons suivantes. Reportez-vous au mode d'emploi de chaque appareil pour le détail des opérations.

Raccordement d'une platine MD pour l'enregistrement numérique

Vous pouvez enregistrer numériquement un CD sur une platine MD en utilisant un câble optique pour la liaison.

A la prise DIGITAL IN de la platine MD

Raccordement d'une platine MD pour l'enregistrement analogique

Veillez à bien faire correspondre la couleur des fiches et des prises. Pour écouter le son fourni par la platine MD raccordée, appuyez de façon répétée sur FUNCTION jusqu'à ce que "MD" apparaisse.

A la sortie audio de la platine MD

A l'entrée audio de la platine MD

Si vous raccordez une platine MD Sony, vous pourrez utiliser les touches MD ▶, Ⅱ et Ⅲ de la télécommande de cet appareil pour la lecture, la pause et l'arrêt.

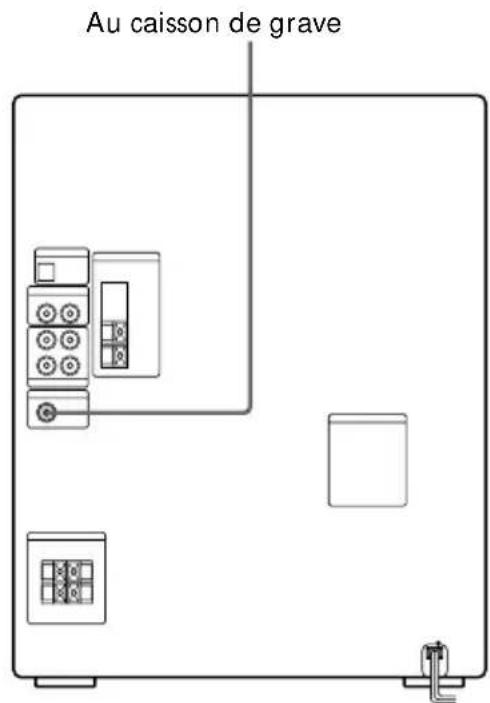

Raccordement d'un caisson de grave

(sauf MHC-RXD9 (modèles européens)/RXD7 (modèles européens)/R770)

Vous pouvez raccorder un caisson de grave disponible en option.

Au caisson de grave

Raccordement d'un magnétoscope

Veillez à faire correspondre la couleur des fiches et des prises. Pour écouter le son fourni par le magnétoscope raccordé, appuyez de façon répétée sur FUNCTION jusqu'à ce que "VIDEO" apparaisse. Consultez le mode d'emploi de chaque appareil pour les détails.

A la sortie audio du magnétoscope

Raccordements d'enceintes surround

(MHC-GRX70/GRX70J seulement)

Raccordez les cordons d'enceintes aux prises SURROUND SPEAKER appropriées.

Raccordez les cordons unis aux prises rouges et les cordons rayés aux prises noires.

Eloignez les cordons d'enceintes des antennes pour éviter que celles-ci ne captent du bruit.

A l'enceinte surround (D) A l'enceinte surround (G)

Raccordement d'antennes extérieures

Raccordez une antenne extérieure pour améliorer la réception. Consultez le mode d'emploi de chaque appareil pour les détails.

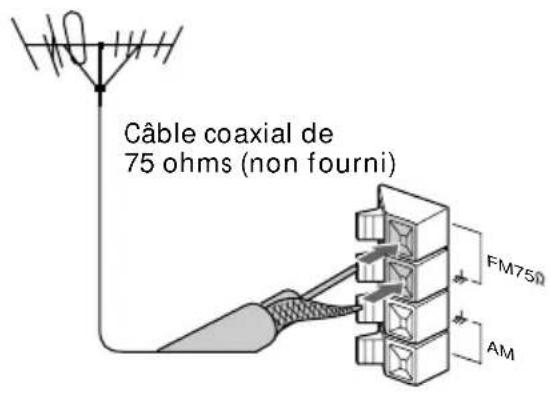

Antenne FM

Raccordez une antenne extérieure FM optionnelle. Vous pouvez utiliser l'antenne de télévision comme antenne extérieure.

Type de prise Ⓐ

Raccordez un fil isolé de 6 à 15 mètres (20 à 50 pieds) à la borne d'antenne AM. Laissez l'antenne cadre AM fournie raccordée.

Type de prise Ⓐ

Fil isolé (non fourni)

FM75Ω AM

Type de prise Ⓑ

Fil isolé (non fourni)

Informations supplémentaires

Précautions

Tension de fonctionnement

Avant de mettre la chaîne sous tension, vérifiez si la tension de fonctionnement de la chaîne est identique à la tension secteur locale.

Sécurité

• La chaîne stéréo n'est pas déconnectée de la source d'alimentation secteur tant qu'elle est branchée sur la prise murale, même si vous l'avez mise hors tension.
• Débranchez la chaîne de la prise murale (secteur) si vous ne comptez pas l'utiliser pendant un certain temps. Pour débrancher le cordon secteur de la prise murale (secteur), tirez sur la fiche et non pas sur le cordon.
• Si un solide ou un liquide pénétre dans la chaîne, débranchez-la et faites-la vérifier par un technicien qualifié avant de la réutiliser.
• Le cordon d'alimentation secteur doit être remplacé par un professionnel uniquement.

Installation

• Installez la chaîne dans un endroit bien ventilé pour éviter toute surchauffe interne.
• N'installez pas la chaîne sur une surface inclinée.
• N'installez pas la chaîne dans des endroits exposés:
  — à des températures extrêmement basses ou élevées
  — à la poussière ou la saleté
  — à une forte humidité
  — à des vibrations
  — au soleil.

Fonctionnement

• Si vous transportez la chaîne directement d'un endroit froid dans une pièce chaude, ou si vous l'installez dans une pièce très humide, de l'humidité risque de se condenser sur la lentille à l'intérieur du lecteur de CD. Dans ce cas, le lecteur de CD ne fonctionne pas. Enlevez le CD et laissez la chaîne sous tension pendant environ une heure jusqu'à ce que l'humidité se soit évaporée.
• Quand vous changez la chaîne de place, enlevez tous les disques.

Pour toute question ou difficulté concernant la chaîne stéréo, veuillez consulter le revendeur Sony le plus proche.

Remarques sur les CD

• Avant d'écouter un CD, nettoyez-le avec un chiffon doux. Essuyez le CD du centre vers la périphérie.
• Ne pas utiliser de solvants, comme les produits de nettoyage à base de benzène ou de diluant, en vente dans le commerce, ni de vaporisateur antiélectricité statique prévu pour les disques en vinyle.
• Ne pas exposer les disques à la lumière directe du soleil ni à des sources de chaleur, comme des conduits d'air chaud, et ne pas les laisser dans une voiture garée en plein soleil.

Nettoyage du coffret

Utilisez un chiffon légèrement mouillé d'une solution de détergent neutre.

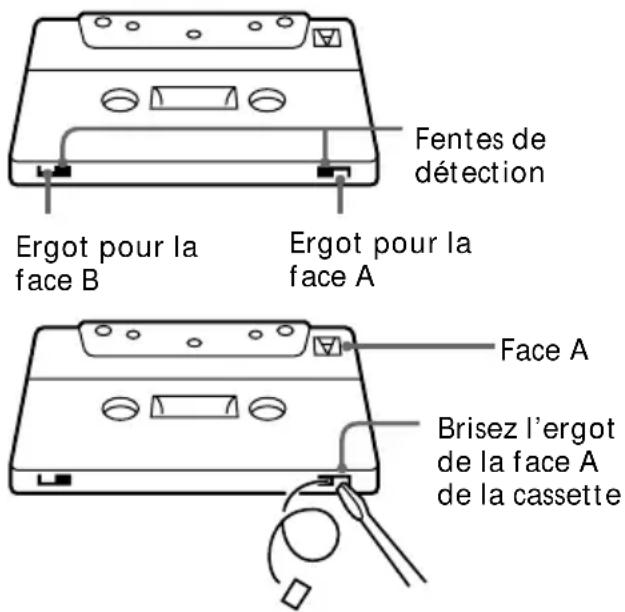

Protection permanente d'une cassette

Pour éviter d'effacer accidentellement l'enregistrement d'une cassette, brisez l'ergot de la face A ou B, comme indiqué sur l'illustration.

Fentes de détection Ergot pour la face B Ergot pour la face A Face A Brisez l'ergot de la face A de la cassette

Si vous voulez réenregistrer cette cassette par la suite, recouvrez l'orifice d'un morceau de ruban adhésif. Faites attention de ne pas recouvrir les fentes qui permettent au lecteur de détecter le type de cassette.

Type de cassette: CrO₂/METAL NORMAL

Avant d'insérer une cassette dans la platine

Tendez la bande, sinon elle risque de s'emmêler dans les pièces de la platine et d'être endommagée.

Si vous utilisez une cassette de plus de 90 minutes

La bande de ces cassettes est très élastique. Evitez les opérations répétées telles que la lecture, l'arrêt et le rembobinage rapide. La bande risque de s'emmêler dans le mécanisme de la platine.

Nettoyage des têtes de la platine

Nettoyez les têtes toutes les 10 heures d'utilisation environ. Quand les têtes sont sales:

— le son présente de la distorsion
— une baisse du niveau sonore est sensible
— une perte de signal est sensible
— l'effacement de la bande est incomplet
— l'enregistrement est impossible.

Veillez à nettoyer les têtes avant un enregistrement important ou après avoir écouté une vieille cassette. Utilisez des cassettes de nettoyage de type sec ou humide pour le nettoyage. Pour les détails, reportez-vous au mode d'emploi de la cassette de nettoyage.

Démagnétisation des têtes de la platine

Démagnétisez les têtes et les parties métalliques du passage de la bande toutes les 20 à 30 heures d'utilisation avec une cassette de démagnétisation en vente dans le commerce. Référez-vous au mode d'emploi du démagnétiseur pour les détails.

Guide de dépannage

Si vous rencontrez des problèmes quand vous utilisez la chaîne stéréo, consultez la liste ci-dessous.

Cependant, veuillez d'abord vérifier si le cordon d'alimentation secteur est bien branché et si les enceintes sont raccordées correctement.

Si vous ne parvenez pas à résoudre le problème malgré les vérifications suivantes, consultez votre revendeur Sony.

Généralités

L'affichage se met à clignoter dès que vous branchez le cordon d'alimentation même si vous n'avez pas mis la chaîne sous tension (mode de démonstration).

- Appuyez sur DISPLAY (MHC-RXD9/RXD80/RXD7/R770) ou DEMO (STANDBY) (MHC-GRX9900/GRX70/GRX70J/GRX50) lorsque la chaîne est hors tension. La démonstration disparaît. Le mode de démonstration apparaît automatiquement la première fois que vous branchez le cordon d'alimentation ou s'il y a eu une coupure de courant de plus d'une demi-journée.

Le réglage de l'horloge/les préréglages de la radio et de la minuterie sont annulés.

- Le cordon d'alimentation est débranché ou une panne de courant de plus d'une demi-journée s'est produite. Refaites les réglages suivants : — "Etape 2 : Réglage de l'heure" — "Etape 3 : Préréglage de stations radio" Si vous avez réglé la minuterie, refaites les réglages indiqués dans "Pour se réveiller en musique" et "Enregistrement programmé de la radio".

Aucun son.

• Tournez VOLUME dans le sens des aiguilles d'une montre.
  • Le casque est branché.
• Insérez seulement la partie dénudée du cordon d'enceinte dans la prise SPEAKER. L'insertion d'une partie de la gaine de plastique dans la borne obstrue la connexion.
• Aucun son n'est audible pendant l'enregistrement programmé.

Bourdonnement ou bruit intense.

- Téléviseur ou magnétoscope à proximité de la chaîne. Eloignez la chaîne du téléviseur ou du magnétoscope.

"0:00" (ou "12:00") clignote sur l'afficheur.

- Il y a eu une interruption d'alimentation. Réglez l'heure et reprogrammez la minuterie.

La minuterie ne fonctionne pas.

• Réglez l'heure correctement.

DAILY1, DAILY2 et REC n'apparaissent pas quand vous appuyez sur la touche TIMER SELECT.

• Réglez correctement la minuterie.

• Réglez l'heure.

La télécommande ne fonctionne pas.

- Il y a un obstacle entre la télécommande et la chaîne.

- La télécommande n'est pas dirigée vers le capteur de la chaîne.

- Les piles sont épuisées. Remplacez les piles.

Rétroaction acoustique.

- Diminuez le volume.

- Eloignez le microphone des enceintes ou changez la direction du microphone.

Couleurs anormales sur l'écran du téléviseur.

- Eteignez le téléviseur, puis remettez-le sous tension 15 ou 30 minutes plus tard. Si les anomalies de couleur persistent, éloignez les enceintes du téléviseur.

"PROTECT" et "PUSH POWER" apparaissent alternativement.

- Un signal puissant a été émis. Appuyez sur | pour mettre la chaîne hors tension, laissez-la un instant hors tension, puis appuyez à nouveau sur | pour la remettre sous tension.

Enceintes

Le son ne vient que d'une seule voie, ou déséquilibre entre le volume des voies gauche et droite.

- Vérifiez les connexions et l'emplacement des enceintes.

Absence de grave.

- Vérifiez si les cordons d'enceintes sont raccordés correctement aux prises + et -.

Lecteur de CD

Le plateau de disques ne se ferme pas.

- Le CD n'est pas posé correctement.

La lecture de CD ne commence pas.

- Le CD n'est pas posé à plat sur le plateau.

• Le CD est sale.

• Le CD est à l'envers.

- De l'humidité s'est condensée. Enlevez le CD et laissez la chaîne sous tension pendant environ une heure jusqu'à ce que l'humidité se soit évaporée.

La lecture ne commence pas par la première plage.

- Le lecteur est en mode de lecture programmée ou aléatoire. Appuyez de façon répétée sur PLAY MODE jusqu'à ce que "PROGRAM" ou "SHUFFLE" disparaisse.

"OVER" est affiché.

- Vous avez atteint la fin du CD. Appuyez en continu sur ◀◀ pour revenir en arrière.

voir page suivante

Guide de dépannage (suite)

Platine à cassettes

La platine n'enregistre pas.

• Aucune cassette dans le logement de cassette.
• L'ergot a été enlevé de la cassette (voir "Protection permanente d'une cassette" à la page 45).
• La bande est complètement terminée.

Impossible d'enregistrer ou de reproduire la cassette, ou chute du niveau sonore.

• Les têtes sont sales. Nettoyez-les (voir "Nettoyage des têtes de la platine" à la page 46).
• Les têtes d'enregistrement/lecture sont magnétisées. Démagnétisez-les (voir "Démagnétisation des têtes de la platine" à la page 46).

L'effacement de la cassette est incomplet.

• Les têtes d'enregistrement/lecture sont magnétisées. Démagnétisez-les (voir "Démagnétisation des têtes de la platine" à la page 46).

Pleurage ou scintillement excessif, ou perte du signal.

- Les cabestans ou les galets presseurs sont encrassés. Nettoyez-les (voir "Nettoyage des têtes de la platine" à la page 46).

Augmentation du bruit ou effacement des hautes fréquences.

- Les têtes d'enregistrement/lecture sont magnétisées. Démagnétisez-les (voir "Démagnétisation des têtes de la platine" à la page 46).

Après une pression sur ▶ (◀) ou ≜, un bruit mécanique est audible “EJECT” apparaît sur l'afficheur et l'appareil entre automatiquement en mode d'attente.

- La cassette n'était pas insérée correctement. Ejectez la cassette et remettez l'appareil sous tension.

Tuner

Bourdonnement ou bruit intense ("TUNED" ou "STEREO" clignote sur l'afficheur).

• Ajustez l'antenne.
• Le signal est trop faible. Raccordez une antenne extérieure.

Une émission stéréo FM ne peut pas être reçue en stéréo.

- Appuyez sur STEREO/MONO pour que "STEREO" apparaisse.

Si d'autres problèmes non mentionnés ci-dessus se présentent, réinitialisez la chaîne de la façon suivante:

1 Débranchez le cordon d'alimentation.
2 Rebranchez le cordon d'alimentation.
3 Appuyez en même temps sur ■, ENTER/NEXT et |./
4 Appuyez sur 1 pour mettre la chaîne sous tension.

Les réglages usine sont rétablis et tous les réglages que vous avez effectués, comme les stations préréglées, l'heure et la minuterie, sont supprimés. Vous devrez les effectuer à nouveau.

Spécifications

Section Amplificateur

Modèles canadiens:

MHC-RXD80:

Puissance de sortie continue RMS (référence)

100 + 100 watts

(8 ohms à 1 kHz,

10% DHT)

Distorsion harmonique totale inférieure à 0,07% (8 ohms à 1 kHz, 55 W)

MHC-RXD7:

Puissance de sortie continue RMS (référence)

70 + 70 watts

(6 ohms à 1 kHz,

10% DHT)

Distorsion harmonique totale inférieure à 0,07% (6 ohms à 1 kHz, 45 W)

Modèles européens:

MHC-RXD9:

Puissance de sortie DIN (nominale)

120 + 120 watts

(8 ohms à 1 kHz, DIN)

Puissance de sortie continue RMS (référence)

150 + 150 watts

(8 ohms à 1 kHz,

10% DHT)

Puissance de sortie musicale (référence)

275 + 275 watts

(8 ohms à 1 kHz,

10% DHT)

MHC-R770/RXD7:

Puissance de sortie DIN (nominale)

80 + 80 watts

(8 ohms à 1 kHz, DIN)

Puissance de sortie continue RMS (référence)

100 + 100 watts

(8 ohms à 1 kHz,

10% DHT)

Puissance de sortie musicale (référence)

170 + 170 watts

(8 ohms à 1 kHz,

10% DHT)

Other models:

MHC-GRX9900:

Les mesures suivantes ont été effectuées sur secteur de 120, 220, 240 V, 50/60 Hz

Puissance de sortie DIN (nominale) 200 + 200 watts (6 ohms à 1 kHz, DIN)

Puissance de sortie continue RMS (référence)

250 + 250 watts

(6 ohms à 1 kHz,

10% DHT)

MHC-GRX70/GRX70J:

Les mesures suivantes ont été effectuées sur secteur de 120, 220, 240 V, 50/60 Hz

Puissance de sortie DIN (nominale) 130 + 130 watts (6 ohms à 1 kHz, DIN)

Puissance de sortie continue RMS (référence)

170 + 170 watts

(6 ohms at 1 kHz,

10% THD)

MHC-GRX50:

Les mesures suivantes ont été effectuées sur secteur de 120, 220, 240 V, 50/60 Hz

Puissance de sortie DIN (nominale)110 + 110 watts

(8 ohms à 1 kHz, DIN)

Puissance de sortie continue RMS (référence)

140 + 140 watts

(8 ohms à 1 kHz,

10% DHT)

voir page suivante

Spécifications (suite)

Entrées

MDVIDEO IN: Tension 450 mV,

(prises cinch) impédance de 47 kilohms

VIDEO (AUDIO) IN: Tension 250 mV,

(prises cinch) impédance de 47 kilohms

MIX MIC: (jack 6,35) Sensibilité 1 mV,

impédance de 10 kilohms

Sorties

PHONES: accepte un casque d'une

(jack 6,35 stéréo) impédance de 8 ohms ou plus

SPEAKER:

(modèles canadiens): accepte une impédance de 6 à 16 ohms

MHC-RXD9/RXD7 (modèles européens)/

RXD80/R770/GRX50: accepte une impédance de 8 à 16 ohms

SURROUND SPEAKER: accepte une impédance

(MHC-GRX70/GRX70J de 16 ohms seulement)

SUPER WOOFER: Tension 1 V, impédance

(sauf MHC-R770/RXD7 1 kilohm

(modèles européens)/

RXD9 (modèles européens))

Section Lecteur de CD

Système Système audionumérique

pour disques compacts

Laser Laser à semi-conducteur

( = 780 ~nm)

Durée d'émission: continue

Sortie laser Max. 44,6

W^*

*Cette sortie est la valeur mesurée à une distance de 200 mm de la surface de l'objectif sur le bloc de capteur optique avec une ouverture de 7 mm.

Longueur d'onde 780 - 790 nm

Réponse en fréquence 2 Hz - 20 kHz (±0,5 dB)

Rapport signal sur bruit Supérieur à 90 dB

Gamme dynamique Supérieur à 90 dB

(Connecteur optique carré, panneau arrière)

Longueur d'onde 660 nm

Niveau de sortie -18 dBm

Section Platine à cassettes

Système d'enregistrement 4 pistes, 2 voies stéréo

Réponse en fréquence 40 - 13.000 Hz (±3 dB),

(DOLBY NR hors service) avec cassette Sony de TYPE I

40 - 14.000 Hz (±3 dB),

avec cassette Sony de

TYPE II

Pleurage et scintillement ±0,15% puissance de crête (IEC)

0,1% puissance efficace

(NAB)

±0,2% puissance de crête

(DIN)

Section Tuner

Tuner FM stéréo, FM/AM superhétérodyne

Section tuner FM

Plage d'accord 87,5 - 108,0 MHz

Antenne Antenne fil FM

Bornes d'antenne 75 ohms, asymétriques

Fréquence intermédiaire 10,7 MHz

Section tuner UKV

(modèle à 3 gammes (FM-AM-UKV)

seulement)

Modèles pour l'Amérique du Nord:

530 - 1.710 kHz

(avec l'intervalle d'accord

réglé sur 10 kHz)

531 - 1.710 kHz

(avec l'intervalle d'accord réglé sur 9 kHz)

Modèles européens: 531 - 1.602 kHz

(avec l'intervalle d'accord réglé sur 9 kHz)

Autres modèles: 531 - 1.602 kHz

(avec l'intervalle d'accord réglé sur 9 kHz)

530 - 1.710 kHz

(avec l'intervalle d'accord réglé sur 10 kHz)

Type à 3 gammes:

Modèles pour le Moyen-Orient:

PO: 531 - 1.602 kHz

(avec l'intervalle d'accord réglé sur 9 kHz)

OC : 5,95 - 17,90 MHz

(avec l'intervalle d'accord réglé sur 5 kHz)

Autres modèles:

PO: 531 - 1.602 kHz

(avec l'intervalle d'accord réglé sur 9 kHz)

530 - 1.710 kHz

(avec l'intervalle d'accord réglé sur 10 kHz)

OC : 5,95 - 17,90 MHz

(avec l'intervalle d'accord réglé sur 5 kHz)

Antenne Antenne cadre AM

Bornes d'antenne Borne d'antenne externe

Fréquence intermédiaire 450 kHz

Enceintes

SS-GRX9900/GRX9900G pour MHC-GRX9900

Système Enceintes à 2 voies, 5

haut-parleurs, type bass-reflex

Haut-parleurs

Woofer: 15 cm dia., à cône x2

Tweeter: 5 cm dia., à cône x3

Poids Env. 8,5 kg net par

enceinte

SS-RXD9 pour MHC-RXD9

Système Enceintes à 2 voies, 5

haut-parleurs, type bass-reflex

Haut-parleurs

Woofer: 15 cm dia., à cône x2

Tweeter: 5 cm dia., à cône x3

Poids Env. 8,5 kg net par

enceinte

SS-RXD80 pour MHC-RXD80/SS-RXD7S pour MHC-RXD7 (modèles européens)

Système Enceintes à 4 voies,

5 haut-parleurs,

type bass-reflex, à

blindage magnétique

Haut-parleurs

Woofer: 17 cm dia., à cône

Tweeter central: 5 cm dia., à cône

Tweeter latéral: 5 cm dia., à cône x2

Super tweeter: 4 cm dia., à cône

Poids Env. 5.5 kg net par enceinte

SS-R770 pour MHC-R770

Système Enceintes à 4 voies,

5 haut-parleurs,

type bass-reflex

Haut-parleurs

Woofer: 17 cm dia., à cône

Tweeter central: 5 cm dia., à cône

Tweeter latéral: 5 cm dia., à cône x2

Super tweeter: 4 cm dia., à cône

Poids Env. 5.5 kg net par enceinte

SS-GRX70/GRX70G pour MHC-GRX70/SS-GRX70J pour MHC-GRX70J

Système Enceintes à 4 voies,

5 haut-parleurs,

type bass-reflex, à

blindage magnétique

Haut-parleurs

Woofer: 17 cm dia., à cône

Tweeter central: 5 cm dia., à cône

Tweeter latéral: 5 cm dia., à cône x2

Super tweeter: 4 cm dia., à cône

Poids Env. 5.5 kg net par

enceinte

Spécifications (suite)

SS-RXD7 pour MHC-RXD7 (Modèles canadiens)

Système Enceintes à 3 voies, type

bass-reflex

Haut-parleurs

Woofer: 17 cm dia., à cône

Tweeter: 5 cm dia., à cône

Super tweeter: 2 cm dia., à dôme

Poids Env. 4 kg net par enceinte

SS-GRX50/GRX50G pour MHC-GRX50

Système Enceintes à 3 voies, type

bass-reflex

Haut-parleurs

Woofer: 17 cm dia., à cône

Tweeter: 5 cm dia., à cône

Super tweeter: 2 cm dia., à dôme

Poids Env. 4 kg net par enceinte

Généralités

Alimentation

Modèles pour l'Amérique du Nord:

Secteur 120V AC, 60Hz

Modèles européens: Secteur 230 V, 50/60 Hz

Modèles australiens: Secteur 230-240 V, 50/60 Hz

Modèles mexicains: Secteur 120V AC,

50/60Hz

Modèles pour l'Israël, l'Afrique du Sud et la

Thaïlande: Secteur 220 V AC,

50/60 Hz

Autres modèles: Secteur 120 V, 220 V ou

Secteur 230 - 240 VAC,

50/60 Hz

réglable avec le sélecteur

de tension

Consommation

Modèles pour les Etats-Unis:

MHC-RXD9: 170 watts

Modèles canadiens:

MHC-RXD7: 130 watts

MHC-RXD80: 170 watts

Modèles européens

Dimensions hors tout

(1/h/p)

MHC-GRX9900/RXD9: Env. 280 x 360 x 395 mm

Autres modèles: Env. 280 x 340 x 395 mm

Poids

Modèles pour les Etats-Unis

MHC-RXD9: Env. 10,6 kg

Modèles canadiens:

MHC-RXD7: Env. 9,2 kg

MHC-RXD80: Env. 10,2 kg

Modèles européens

MHC-R770/RXD7: Env. 10,1 kg

MHC-RXD9: Env. 10,8 kg

Autres modèles:

MHC-GRX50: Env. 10,0 kg

MHC-GRX70/GRX70J: Env. 10,6 kg

MHC-GRX9900: Env. 12,2 kg

Accessoires fournis:

Antenne cadre AM (1)

Télécommande (1)

Piles (2)

Antenne fil FM (1)

Cordons d'enceintes

(2 pour les enceintes avant

avec prises seulement)

Tampons d'enceintes

avant (8)

Accessoires en option

(MHC-GRX70/GRX70J

Enceintes

seulement)

surround SS-SR125

Système acoustique 1 voie, 1 haut-parleur,

type bass-reflex

Haut-parleur:

8 cm de dia., à cône

Pleine gamme

nms

Poids Env. 1,0 kg par enceinte

La conception et les spécifications sont modifiables sans préavis.

Nomenclature

M HC-GRX70/GRX70J/GRX50/R770/RXD80/RXD7

1 2 3 4 5 6 7 8 9 10 30 29 28 27 11 26 25 12 13 24

14 15 16 17 18 19 20 21

1 Interrupteur d'alimentationl /
② Touche d'économie d'énergie/démonstration (POWER SAVE/DEMO)
3 Touches de disques (DISC 1-3)
4 Touche d'échange de disque (DISC SKIP/EX-CHANGE)
5 Touche de CD (CD合)
6 Plateau de disque
7 Afficheur
8 Touches d'exploitation CD/Cassette:

11 Touches d'exploitation pour l'enregistrement :
Touche REC PAUSE/START
Touche HI-DUB
Touche CD SYNC
12 Prise de casque (PHONES)
13 Touche d'accentuation des graves (DBFB) Touche de surround (SURROUND)
14 Touche de platine B ≜
15 Platine B
16 Commande de réglage du volume (VOLUME)
17 Touche de validation/suite (ENTER/NEXT)
18 Touche d'avance/réglage (◄◄/►►, +/−)
19 Molette de réglage
20 Touche de grave profond (GROOVE)
21 Touche pour effets disc jockey: Touche LOOP Touche FLASH

M HC-GRX9900/RXD9

1 2 3 4 5 6 7 8 9 10 11 12 13 24 25 26 27 28 29 30

14 15 16 17 18 19 20 21 22 23

22 Platine A

23 Touche de platine A ≜

24 Prise de microphone (MIX MIC)

25 Touches de réglage de l'heure minuterie: Touche CLOCK/TIMER Touche TIMER SELECT

26 Commande de réglage du niveau de microphone (MIC LEVEL)

27 Touche d'affichage des indications (DISPLAY) Touche d'analyseur de spectre (SPECTRUM ANALYSER)

28 MHC-GRX9900/GRX70/GRX70J/RXD9/RXD80 seulement

Touche de montage, direction, mémoire radio (EDIT, DIRECTION, TUNER MEMORY)

Touche de mode de lecture, réducteur de bruit(, PTY) (PLAY MODE, DOLBY NR, PTY*)

Touche de répétition, stéréo/mono (REPEAT, STEREO/MONO)

29 MHC-GRX9900/GRX70/GRX70J/RXD9/RXD80 seulement

Touche d'effet (EFFECT)

Touche de sélection de fichier (FILE SELECT)

Touche de réglage d'égaliseur (GEQ CONTROL)

Touche de mémoire de fichier (P FILE MEMORY)

MHC-GRX50/R770/RXD7 seulement

Touche de montage, direction, mémoire radio (EDIT, DIRECTION, TUNER MEMORY)

Touche de mode de lecture, réducteur de bruit(, PTY) (PLAY MODE, DOLBY NR, PTY*)

Touche de répétition, stéréo/mono (REPEAT, STEREO/MONO)

Touche de sélection de fichier (FILE SELECT)

30 Touche de fonction (FUNCTION)

*Modèles européens seulement.

Index

A, B

Accord d'une station préréglée 14

Afficheur 19

Antennes 6,44

C, D

Connexion. Voir Raccordement

E

Ecoute d'une station radio préréglée 14

Enceintes 5

Enregistrement d'un CD 13 d'un programme radio 15 programmé 40 synchronisé de CD 13

F

Fichier personnel 33

Fonction FLASH (effet stroboscopique) 26

Fonction monotouche 12, 15, 17

G, H

Guide de dépannage 46

I, J

Intervalle d'accord 9

K

Karaoké 36

L

Lecteur de CD 11, 19,23

Lecture

des plages dans l'ordre souhaité (Lecture programmée) 22 des plages dans un ordre aléatoire (Lecture aléatoire) 21 d'un CD 11 d'une cassette 16 répétée des plages (Lecture répétée) 20

Lecture aléatoire 21

Lecture programmée 22

Lecture répétée 20

M

Minuterie

Enregistrement programmé 40 Pour s'endormir en musique 38 Pour se réveiller en musique 39

Minuterie réveil 39

N, O

Nom de station 34

P, Q

Piles 7

Préréglage de stations radio 8

Protection permanente d'un enregistrement 45

PTY (Type de programme) 34

R

Raccordement

d'appareils en option 41-44 des antennes 44 de la chaîne 5 de l'alimentation 6

Réglage

de l'accentuation audio 29 du son 28 du volume 12, 14, 17

Réglage de l'heure 7

Réglage sonore 28

Réinitialisation de la chaîne 48

S

Scratchage 27

Sélection automatique de la source 12, 15, 17

Sélection de l'accentuation audio 29

Stations radio

Accord 14 Préréglage 8

Système de données radio (RDS) 34

T, U, V, W, X, Y, Z

Temporisateur 38

Tuner 8,14

ADVERTENCIA
