Caractéristiques	Détails
Type de réfrigérateur	Réfrigérateur combiné
Capacité totale	318 litres
Dimensions (HxLxP)	178 x 91 x 70 cm
Classe énergétique	A+
Système de refroidissement	Froid ventilé
Nombre de tiroirs	3 tiroirs de congélation
Éclairage intérieur	LED
Fonctionnalités supplémentaires	Contrôle de la température, mode vacances
Entretien	Décongélation automatique
Sécurité	Système de verrouillage de porte
Garantie	2 ans

FOIRE AUX QUESTIONS - WRFA32SMHZ WHIRLPOOL

Comment régler la température de mon réfrigérateur WHIRLPOOL WRFA32SMHZ ?

Pour régler la température, appuyez sur le bouton 'Température' sur le panneau de contrôle et utilisez les flèches pour ajuster la température souhaitée. La température idéale pour le réfrigérateur est entre 1°C et 4°C.

Que faire si mon réfrigérateur ne refroidit pas correctement ?

Vérifiez si le réfrigérateur est correctement branché, si la porte est bien fermée et si les ventilations ne sont pas obstruées. Si le problème persiste, il peut être nécessaire de contacter un service après-vente.

Comment dégivrer mon réfrigérateur WHIRLPOOL WRFA32SMHZ ?

Pour dégivrer, éteignez le réfrigérateur et retirez tous les aliments. Laissez la glace fondre naturellement. Vous pouvez également utiliser un récipient pour recueillir l'eau de dégivrage.

Mon réfrigérateur fait du bruit, est-ce normal ?

Un léger bruit est normal en raison du fonctionnement du compresseur et des ventilateurs. Si le bruit est fort ou inhabituel, vérifiez si le réfrigérateur est de niveau et si rien ne vibre à l'intérieur.

Comment nettoyer les filtres à air de mon réfrigérateur ?

Retirez le filtre à air selon les instructions du manuel, puis lavez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Pourquoi y a-t-il une accumulation d'eau dans le fond de mon réfrigérateur ?

L'accumulation d'eau peut être due à un drain de dégivrage obstrué. Vérifiez le drain et nettoyez-le si nécessaire. Assurez-vous également que les aliments ne bloquent pas le passage de l'eau.

Comment changer l'ampoule de mon réfrigérateur WHIRLPOOL WRFA32SMHZ ?

Débranchez le réfrigérateur, retirez l'ampoule défectueuse en la tournant dans le sens inverse des aiguilles d'une montre, puis insérez une nouvelle ampoule en la tournant dans le sens des aiguilles d'une montre.

Les voyants de mon réfrigérateur clignotent, que faire ?

Les voyants clignotants peuvent indiquer un problème avec le réfrigérateur. Vérifiez le manuel d'utilisation pour des codes d'erreur spécifiques. Si nécessaire, contactez le service client.

Comment ajuster les étagères de mon réfrigérateur ?

Pour ajuster les étagères, retirez les aliments, soulevez légèrement l'étagère et repositionnez-la dans les encoches souhaitées.

Mon réfrigérateur WHIRLPOOL WRFA32SMHZ a une odeur désagréable, que faire ?

Videz le réfrigérateur et nettoyez-le avec un mélange d'eau et de bicarbonate de soude. Assurez-vous également que les aliments ne sont pas périmés et que les bacs sont propres.

MODE D'EMPLOI WRFA32SMHZ WHIRLPOOL

Déballage du réfrigérateur 26

Exigences d'emplacement 27

Specifications electriques 27

Specifications de l'alimentation en eau 28

Raccordement à la canalisation d'eau 28

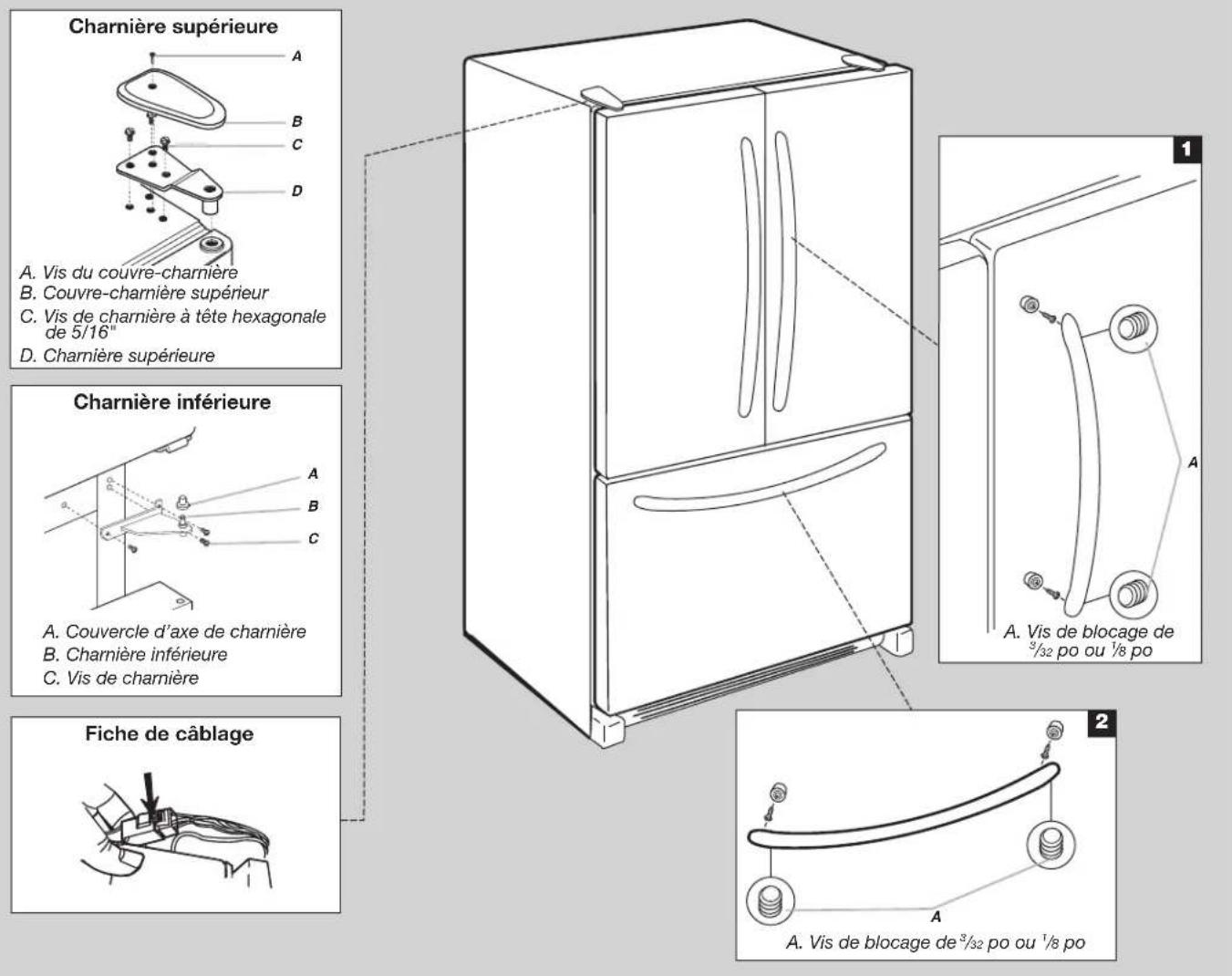

Porte et tiroir du réfrigérateur 30

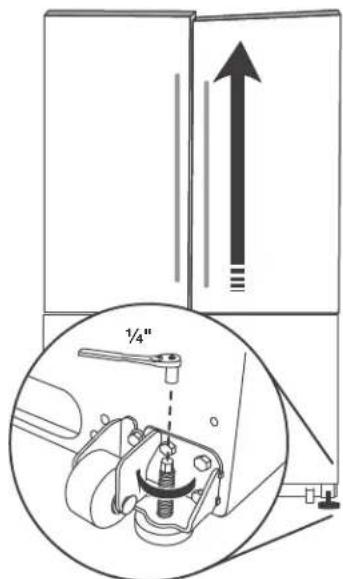

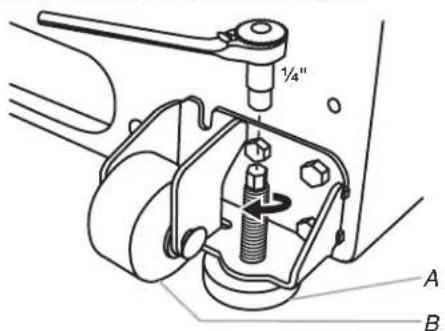

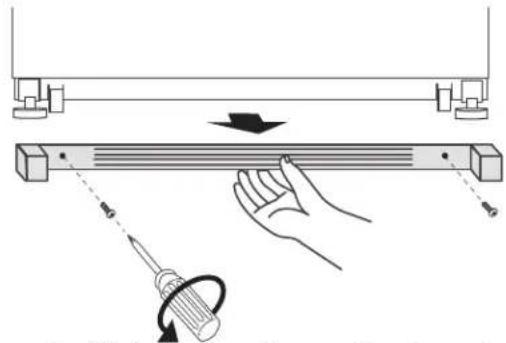

Fermeture et alignment de la porte 36

UTILISATION DU RÉFRIGÉRATEUR 36

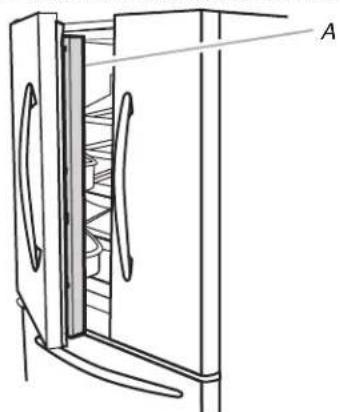

Ouverture et fermetre des portes. 36

Utilisation des commandes 37

Machine à glaçons 38

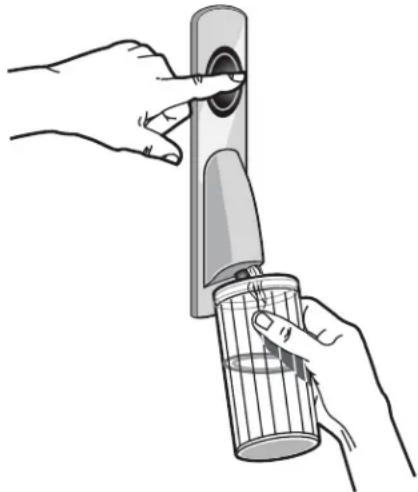

Distributeur d'eau 39

Système de filtration d'eau 39

ENTRETIEN DU RÉFRIGÉRATEUR 40

Nettoyage 40

Remplacer I'ampoule d'éclairage 40

Précautions à prendre pour les vacances ou le déménagement 41

DEPANNAGE 42

Fonctionnement du réfrigérateur 42

Température et humidité 43

Glaçons et eau 43

FEUILLES DE DONNÉES SUR LA PERFORMANCE 45

GARANTIE. 47

Indices

Nous you REMERCIONS d'avoir achet ce produit de haute qualite.Enregisterer voit nouveau frigigeatur au www.whirlpool.com. Au Canada, enregisterer voit refigerateur au www.whirlpool.ca.

Pour reference ulterieure, consignez par ecrit les numeros de modèle et de série de votre produit. Ceux-ci se trouvent sur la paroi interne du compartmentement de réfrigération.

Numero de modulo

Numéro de série.

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre apparéil menager. Assurez-vous de toujours dire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

DANGER

AVERAGEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

IMPORTANT INSTRUCTIONS DE SECURITÉ

AVERTISSEMENT :Pour réduire le risque d'incendie, de chocoléctrique ou de blessure dans le cadre de l'utilisation du réfrigérateur, suivre les consignes de base suivantes :

• Brancher sur une prise de terre (reliee à la masse).
  Ne pas retarder la broche de terre.
  Ne pas utiliser d'adaptateur.
  Ne pas utiliser de rallonge.
  Débrancher la source de courant électricque avant l'entretien.
• Replacer pieces et panneaux avant de faire la remise en marche.
  Enlever les portes de votre vieux réfrigerateur.
  Utiliser un produit de nettoyage ininflamnable.
• Ne pas utiliser ou conserver d'essence ni de liquides ou gaz inflammables à proximé de cet ou d'autres apparéils électriques. Les fumées peuvent cause des incendies ou des explosions.
• Ne pas conserver de substances explosives, par exemple des bombes aerosols contenant un agent propulseur, dans ce réfrigerateur.
• Ne pas utiliser ni placer dans les compartments du réfrigerateur des dispositifs électriques d'un type autre que celui expressement autorisé par le fabricant.
  Utiliser deux ou plus de personnes pour déplacer et installer le réfrigerateur.

• Débrancher le réfrigerateur avant l'installation de la machine à glaçons (seulement pour modèles préts à receivevoir une machine à glaçons).

• Un technicien qualifié doit installer le tuyau d'eau et le distributeur de glaçons.Consulter les instructions d'installation fournies avec la trousse de machine à glaçons IC13B pour tous les détails.
  Raccorder uniquement a une arrivée d'eau potable.
  Utiliser un verre robuste pour prendre des glaçons (sur certains modèles).
  Cet apparéil ne convient pas à une utilisation par des personnes (y compris des enfants) à capacités physiques, sensorielles ou mentales réduites, ou possédant un manque d'expérience et de connaissances, à moins qu'elles ne soient placées sous supervision ou qu'elles aient reçu des instructions concernant l'utilisation de l' apparéil par une personne responsable de leur sécurité.

• Les enfants doivent être placés sous surveillance afin de s'assurer qu'ils ne jouent pas avec l'appareil.
  Pour éviter le risque que des enfants restent enfermés à l'intérieur et s'asphyxient, ne pas les laisser jour ou se cacher dans le réfrigérateur.
  Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant ou son technicien d'entretien ou une personne représentant une qualification similaire.

CONSERVEZ CES INSTRUCTIONS

Avertissements de la proposition 65 de l'Etat de Californie :

AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l'Etat de Californie pour etre a l'origine de cancers.

AVERTISSEMENT: Ce produit contient au moins un produit chimique connu par l'Etat de Calormie pour etre a lorigine de malformations et autres deficiences de naissance.

Mise au rebut de votre vieux réfrigérateur

AVERAGEMENT

Risque d'asphyxie

Retirer les portes de votre derniers réfrigérateur.

Le non-respect de cette instruction peut entrainer la mort ou une léSION cébébrale.

IMPORTANT: Le risque qu'un enfant puisse se retrouver coincide et suffoquer n'est pas chose du passé. Les réfrigerateurs jetés ou abandonnés restent dangereux, même s'ils ne restent à l'extérieur que pour "quelques jours seulement". Si vous vous débarrasssez de votre ancien réfrigerateur, veuillez suivre les instructions suivantes afin d'éviter les accidents.

Avant de jeter vous derniers réfrigerateur ou congélateur :

Enlever les portes.
Laisser les tablettes en place de sorte que les enfants ne poussent pas y PENETRER facilement.

Renseignements importants à propos de la mise au rebut des fluides réfrigerants :

Mettre le réfrigerateur au rebut conformément à la reglementation fédérale et locale. Les fluides réfrigerants doivent être evacués par un technicien certifié et/agree par l'EPA conformément aux procédures établies.

INSTRUCTIONS D'INSTALLATION

Déballage du réfrigérateur

AVERAGEMENT

Risque de poids excessif

Utiliser au moins deux personnes pour déplacer et installer le réfrigerateur.

Le non-respect de cette instruction peut entraîner une blessure au dos ou d'autres blessures.

Retrait des matériaux d'emballage

Enlever tout résidu de ruban adhesif et de colle des surfaces du réfrigerateur avant de lemettre en marche.À l'aide de votre doigt, frottier une petite quantite de savon liquide a vaisselle sur I'adhesif.Rincer a I'eau tiède et secher.
- Ne pas utiliser d'instruments coupants, d'alcool à friction, de liquides inflammables ou de nettoyants abrasifs pour enlever le ruban adhésié ou la colle. Ces produits peuvent endommager la surface du réfrigerateur. Pour plus de renseignements, voir la section "Sécurité du réfrigerateur".
Éliminer/recycler tous les matériaux d'emballage.

Lors du déplacement de votre réfrigérateur :

Votre réfrigerateur est lourd. Lors du déplacement de votre réfrigerateur pour un nettoyage, un entretien ou une réparation, veiller à recouvrir le plancher avec du carton ou un panneau de fibre dur pour éviter qu'il ne subisse tout dommage.

Toujours tirer le réfrigerateur tout droit lors du déplacement.
Ne pas incliner le réfrigerateur d'un côté ou de l'autre ni le "faire marcher" en essayant de le déplacer, car le sol pourrait être endommagé.

Nettoyage avant utilisation

Après avoir enlevé tous les matériaux d'emballage, nettoyer l'intérieur du réfrigerateur avant de l'utiliser. Voir les instructions de nettoyage dans "Entretien du réfrigerateur".

Informations importantes à propos des tablettes et des couvercles en verre :

Ne pas nettoyer les tablettes ou les couvercles de verre avec de I'eau tiéde lorsqu'ils sont froids. Les tablettes et couvercles peuvent se briser s'il sont exposés à un changement de températures ou impact soudain, tel qu'une chute. Le verre trempe est concu pour se briser en de multiples petits morceaux de la taille de gravillons. Ceci est normal. Les tablettes en verre et les couvercles sont lourds. Employer les deux mains lorsqu'on les retire afin d'éviter de les faire tomber.

Exigences d'emplacement

AVERAGEMENT

Risque d'explosion

Garder les matériaux et les vapeurs inflammables, telle que l'essence, loin du réfrigerateur.

Le non-respect de cette instruction peut cause un décès, une explosion ou un incendie.

IMPORTANT: Ce réfrigerateur est concu pour un usage domestique, à l'intérieur uniquement.

Cet apparéil est destiné à un usage domestique et à d'autres usages similaires tels que :

• Espace de cuisine pour personnel de boutiques, bureaux et autres environnementes professionnelnels.
• Résidences fermières et utilisation par les clients d'hoteurs, de motelels et d'autres types de résidences.
  ■ Environnements de type chambres d'hotes.
  ■ Banquets et autres utilisations non commercialessemblables.

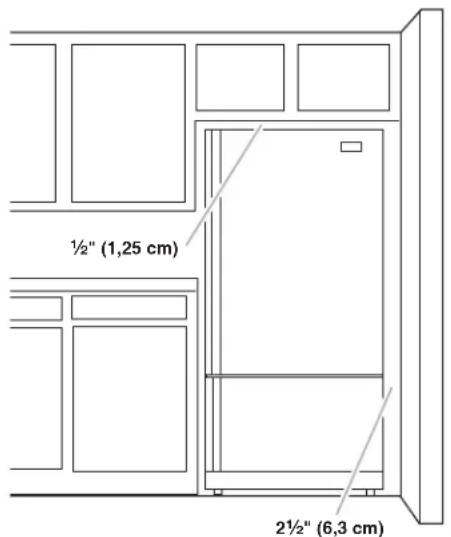

Pour obtenir une aération appropriée pour votre réfrigerateur, laisser un espace de 1/2 po (1,25 cm) de chaque cote et au sommet. Laisser un espace de 1 po (2,54 cm) derrière le réfrigerateur. Si le réfrigerateur comporte une machine à gaçons, s'assurer qu'un espace additionnel est prévu à l'arrière pour permettre les raccordements des conduits d'eau. En cas d'installation du réfrigerateur prés d'un mur fixe, laisser un minimum de 2 1/2 po (6,3 cm) du côte de la charnière (certains modèles nécessitant davantage d'espace) pour permettre à la porte de s'ouvrir sans obstruction.

REMARQUE: Ce réfrigerateur est concu pour être utilisé dans un endroit où la température est comprise entre un minimum de 55^ (13^) et un maximum de 110^ (43^) . La plage de température ambiente ideale pour un rendissement optimal est comprise entre 60^ (15^) et 90^ (32^) . Respecter cette plage de température permet aussi de réduire la consommation d'électricité et d'optimiser l'efficacité du refroidissement. Il est recommendé de ne pas installer le réfrigerateur pres d'une source de chaleur comme un four ou un radiateur.

Spécifications électriques

AVENTISSEMENT

Risque de chocolélectrique

Brancher sur une prise à 3 alveoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut cause un décès, un incendie ou un choc électrique.

Avant de déplacer le réfrigérateur à son emplacement final, il est important de s'assurer qu'une prise électrique ajustée est accessible.

Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, son agent de service ou toute autre personne qualifiée. Ne pas utiliser un cordon craquelé ou qui présente des dommages d'abrasion sur la gaine, la fiche ou le connecteur.

Méthode recommendée de liaison à la terre

Chaque appareil doit être alimenté par un circuit à 115 V CA à 60Hz relié à la terre et protégé par un fusible de 15 A ou 20 A. Il est recommendé d'utiliser un circuit distinct pour alimenter le réfrigerateur uniquement. Utiliser une prise de courant dont l'alimentation ne peut pas être interrompue par un interrupteur. Ne pas utiliser de rallonge.

REMARQUE: Avant de procéder à tout type d'installation, de nettoyage ou de changement d'ampoule,mettre le réfrigerateur à l'arrêt. Selon votre méthode, placer la commande du congélateur à OFF ou appuyer sur sur le symbole moins jusqu'à ce qu'un tiret (-) apparaissée sur l'affichage du réfrigerateur et du congélateur -voir l'illustration.Déconnecter le réfrigerateur de la source de courant électrique. Une fois l'opération terminée,reconnecter le réfrigerateur à la source de courant électrique et remettre la commande de température au réglage désire.Voir la section "Utilisation des commandes".

OFF Indicates Cooling Is Off

0oRecommended
Freezer

Spécifications de l'alimentation en eau

Rassembler les outils et pieces nécessaires avant d'entrepreneire l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

OUTILS REQUIS :

Tournevis à lame plate

Tourne-écrou de 1 / 4 po

Clés plates de/16 po et ½ po ou deux clés à molette
Foretd 14 po
Perceuse sans fil

IMPORTANT :

Raccorder à la canalisation d'arrivée d'eau potable uniquement.

Ne pas utiliser pour le filtrage d'une eau microbiologiquement polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection ajustat avant ou après le système. Les systèmes certifiés pour la réduction de kyste peuvent être utilisés pour l'eau désinfectée qui peutContainir des kystes filtrables.

Toutes les installations doivent être conformes aux exigences des codes locaux de plomberie.
Ne pas employer de robinet d'arrêt à étrier de 3% po (4,76mm) ou de type à percer -ils réduisent le débit d'eau et s'obstruent plus facilement.
Utiliser un tube en cuivre et vérifier qu'il n'y a pas de fuites. Installer seulement des tuyaux en cuivre la où les températures resteront au-dessus du point de congélation.
Pour les modèles avec filtré à eau, le filtré à eau jetable doit être remplace au moins tous les 6 mois.

Pression d'eau

Une alimentation en eau froide avec une pression entre 35 et 120lb / po^2 (241 à 827kPa ) est nécessaire pour faire fonctionner le distributeur d'eau et la machine à glaçons. Si vous avez des questions au sujet de la pression de votre eau, faire appel à un plombier qualifié/agréé.

Alimentation en eau par osmose inverse

IMPORTANT: La pression de l'alimentation en eau entre le système d'osmose inverse et la valve d'arrivée d'eau du réfrigerateur doit être entre 30 et 120 lb/ po^2 (207-827 kPa).

Si un système de filtration de l'eau par osmose inverse est raccordé à votre alimentation en eau froide, la pression de l'eau au système doit être d'un minimum de 40 à 60 lb/po² (276 à 414 kPa).

Si la pression d'eau au système de filtration par osmose inverse est inférieure à 40 - 60 lb/ po^2 (276 - 414 kPa):

Vérifier que le filtré à sédiment dans le système à osmose inverse n'est pas obstrué. Remplacer le filtré si nécessaire.
Laisser le réservoir du système d'osmose inverse se replir après une utilisation intense.
Si vous réfrigerateur compte un filtré à eau, celui-ci peut réduire la pression de l'eau lorsqu'il est utilisé avec un système d'osmose inverse. Enlever le filtré à eau. Voir la section "Système de filtration de l'eau".

Si vous avez des questions au sujet de la pression de votre eau, faire appel à un plombier qualifié agréé.

Raccordement à la canalisation d'eau

Lire toutes les instructions avant de commencer.

IMPORTANT :

Réaliser l'installation de plomberie conformément aux prescriptions du International Plumbing Code et des normes et codes locaux en vigueur.
Le tuyau d'eau gris situé à l'arrête du réfrigerateur (et utilisé pour raccorder l'appareil à la canalisation d'eau du domicile) est un tuyau en polyethylene réticulé. Il est possible d'utiliser des raccords en cuivre ou en polyethylene réticulé pour le raccordement de la canalisation d'eau du domicile au réfrigerateur -ils contribuient à éviter que l'eau ait un goût ou une oedur désagréable. Vérifier qu'il n'y a pas de fuites. Si I'on utilise un tuyau en polyethylene réticulé au lieu d'un tuyau de cuivre, nous recommendons les numérodes de piece suivants: W10505928RP (PEX chimisé de 7 pi [2,14 m]), 8212547RP (PEX de 5 pi [1,52 m]) ou W10267701RP (PEX de 25 pi [7,62 m]).
- Installer des tuyaux seulement à où les températures resteront au-dessus du point de congelation.
Si I'on met en marche le réfrigerateur avant que la canalisation d'eau ne soit raccordée, éteindre la machine à glaçons pour éviter tout bruit excessif ou éviter d'endommager le robinet d'eau.

Raccordement à la canalisation d'eau

1. Debrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. FERMER le robinet principal d'alimentation en eau. OUVRIR le robinet le plus proche pendant une période suffisante pour purger toute l'eau de la canalisation.
3. Identifier une canalisation d'eau froide verticale de 12 po à 1 14 po (12,7 cm à 31,8 cm) à proximé du réfrigerateur.

IMPORTANT :

Vérifier qu'il s'agit d'une canalisation d'eau froide.
- Un conduit horizontal fonctionnera, mais on doit observer le procédé suivant: Percer par le dessus de la canalisation et non pas par le dessous. Ainsi, l'eau ne risquera pas d'arroser la perceuse. Ceci empêche également les sédiments qu'on trouve normalement dans l'eau de s'accumuler dans le robinet d'arrêt.

1. Determiner la longueur de tube de cuivre à utiliser. Mesurer depuis le point de connexion (angle inférieur arrêté droit du réfrigerateur) et la canalisation d'eau. Ajouter 7 pi (2,1m) pour permettre les opérations de nettoyage. Utiliser un conduit de cuivre flexible de 1 / 4 po (6,35mm) de diamètre extérieur. Veiller a ce que le tube soit coupé d'équerre aux deux extrémités.
2. À l'aide d'une perceuse à piles, percer un trou de 14 po (6,35 mm) dans la canalisation d'eau froide sélectionnée.

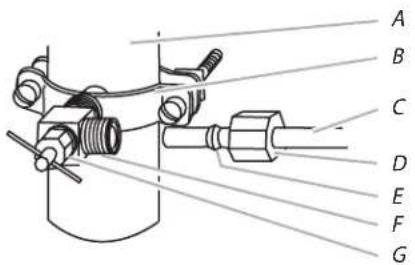

A. Canalisation d'eau froide

1. Fixer le robinet d'arrêt sur la canalisation d'eau froide avec la bride de tuyau. Vérifier que le raccord du robinet est bien engagé dans le trou de 14 po percé dans la canalisation d'eau et que la rondelle d'étanchéité se調查 sous la bride du tuyau. Serrer l'écrou de serrage. Serrer lentement et uniformément les vis fixant la bride de tuyau sur le tuyau afin d'assurer l'étanchéité du joint. Ne pas serrer excessivement.
2. Enfilier la bague et l'écrou de compression sur le tube en cuivre comme illustré. Insérer l'extrémité du tube directement dans l'extrémité de sortie, aussi loin que possible. Visser l'écrou de compression sur l'extrémité de sortie du racord à l'aide d'une clé à molette. Ne pas serrer excessivement, car ceci pourrait provoquer l'écrasement du tube en cuivre.
3. Placer le bout libre du tube dans un contenant ou évier et OUVRIR le robinet principal d'alimentation en eau. Laisser l'eau s'écouler par le tube jusqu'à ce qu'elle soit limpide. Fermer le robinet d'arrêt de la canalisation d'eau.

Raccordement au réfrigérateur

Selon votre modele, la canalisation d'eau peut être orientée de bas en haut ou de haut en bas. Suivre les instructions de raccordement de votre modele.

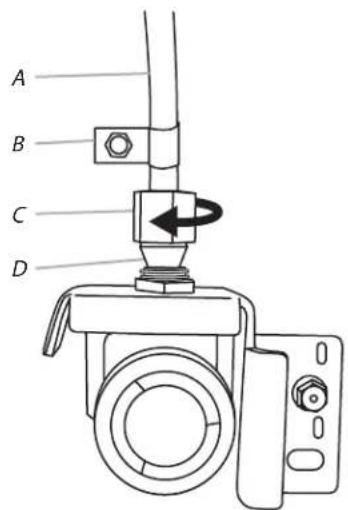

Style 1

1. Oter le bouchon de plastique de l'orifice d'entrée d'eau.
   Raccorder le tube de cuivre au robinet d'arrivée d'eau à l'aide d'un écrou et d'une bague de compression, comme illustré.
   Serrer l'écrou de compression. Ne pas serrer excessivement.
   Vérifier la solidité du raccordement en tirant sur le tube en cuivre.
2. Créer une boucle de service avec le tube en cuivre. Éviter de déformer le tube de cuivre en l'enroulant. Fixer le tube en cuivre à la caisse du réfrigerateur à l'aide d'une bride "P".

A. Tube en cuivre

C. Écrou à compression

B. Bride en "P"

1. Ouvrir l'arrivee d'eau alimentant le refrigerateur et vérifier l'absence de fuites. Eliminer toute fuite détectee.

Style 2

1. Créer une boucle de service (diamètre minimum de 2 pi [61 cm]) avec le tube en cuivre. Éviter de déformer le tube de cuivre en l'enroulant.
2. Oter le capuchon de plastique de l'orifice d'entrée d'eau. Placer un écrou et un manchon à compression sur le tube de cuivre.
3. Insérer l'extrémité du tube de cuivre dans l'orifice d'entrée d'eau. Mettre doucement en forme le tube de façon à ce qu'il pénétre directement dans l'orifice afin d'éviter les déformations.
4. Faire glisser l'écrou de compression sur le manchon et le visser sur l'orifice d'entrée d'eau.

A. Canalisation d'eau en plastique

C. Écrou à compression

B. Manchon

D. Tube en cuivre

1. À l'aide d'une clé à molette, immobiliser l'écrou sur la canalisation d'eau en plastique pour l'empêcher de se déplacer. Puis, à l'aide d'une deuxième clé, tourner l'écrou de compression sur le tube en cuivre dans le sens antithoraire pour serrer complètement. Ne pas serrer excessivement.

A. Bride en "P"
B. Canalisation d'eau en plastique

C. Écrou à compression
D. Tube en cuivre

1. Vérifier le raccordement en tirant sur le tube en cuivre. Fixer la canalisation d'eau en plastique à la caisse du réfrigerateur à l'aide d'une bride en "P".
2. Ouvrir l'arrivée d'eau alimentant le réfrigerateur et vérifier l'absence de fuites. Éliminer toute fuite détectée.

Achever l'installation

A VERTISSEMENT

Risque de chocolélectrique

Brancher sur une prise à 3 alveoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut cause un décès, un incendie ou un choc électrique.

1. Brancher sur une prise de courant à 3 alveoles, reliée à la terre. REMARQUE: Prévoir un délambda de 24 heures pour la production du premier lot de glaçons. Jeter les trois premiers lots de glaçons produits. Prévoir un délambda de 3 jours pour le remplissage complet du bac d'entreposage.

Porte et tiroir du réfrigérateur

OUTILS REQUIS: Clé à douille à tête hexagonale de 5 / 16 po, 3 / 8 po et 1 / 4 po Tournevis cruciforme no 2 et un tournevis à lame plate. IMPORTANT:

• Voiture réfrigerateur est muni d'une porte réversible normale avec une porte ou un tiroir de congélateur ou des portes françaises. Suivre les instructions suivantes selon le style de porte de votre modele.
  Toutes les illustrations mentionnées dans les instructions suivantes sont inclues plus loin dans cette section après "Étapes finales". Les illustrations correspondant à une porte normale s'ouvrant à droite (charnières installées à droite à l'usine).
  Si vous désirez seulement enlever et réinstaller les portes, voir les sections "Démontage - Portes et charnières" et "Réinstallation - Portes et charnières".

Avant de commencer, tourné la commande du réfrigérateur à OFF (arrêt) et retarder les alimentés et tout balconnet régable ou compartmentement utilisé des portes. Replacer et enlever les poignées.

Replacer et enlever les poignées

Porte standard

Pour replacer la poignee, aligner la poignee sur la porte ou le tiroir comme indique. A l'aide d'un tournevis cruciforme, fixer la poignee a l'aide des vis de la poignee.
Pour replacer la garniture de poignée, à l'aide de vos mains, appliquer une pression ferme à la surface de la garniture et la glisser vers le centre de la poignée.
Pour enlever les poignées, reprendre ces instructions en sens inverse.

Portes à double battant

Pour retirer la poignée, desserrer les deux vis de blocage situées sur le côte de la poignée à l'aide d'une clé hexagonale de 312 po. Tirer sur la poignée tout droit pour l'extraire de la porte ou du tiroir. Veiller à conserver les vis pour la réinstallation des poignées. Voir les illustrations 1 et 2 de la poignée.
Pour remettre les poignées en place, inversion les directions.

Démontage - Portes et charnières

Porte standard

Vis de charnière supérieure à tête hexagonale

Modèle avec tiroir de congelateur

1. Debrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. Laisser le réfrigerateur fermé jusqu'à ce vous soyez pré à le soulever de la caisse.

REMARQUE: Prévoir un support additionnel de la portependant le déplacement des charnières. La force d'attractiondes aimants de la porte ne suffit pas à la maintainir en placependant la manutention.

1. Enlever les pieces de la charnière supérieure - voir l'illustration de la charnière supérieure. Soulever la porte du réfrigerateur pour la séparer de la caisse.
2. Réinstaller les pieces pour la charnière inférieure comme indiqué sur l'illustration de la charnière inférieure.

Modèle avec porte de congelateur

1. Debrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. Laisser la porte du congelasteur fermée jusqu'à ce que vous soyez pré à la soulever pour la dégager de la caisse.

REMARQUE: Prévoir un support additionnel de la portependant le déplacement des charnières. La force d'attractiondes aimants de la porte ne suffit pas à la maintainir en placependant la manutention.

1. Enlever les pieces de la charnière supérieure - voir l'illustration de la charnière supérieure. Soulever la porte du réfrigerateur pour la séparer de la caisse.

2. Enlever l'axe de la charnière centrale et les vis de la charnière comme indiqué sur l'image de la charnière du centre. Soulever la porte du congélateur pour la séparer de la caisse.

3. Retirer la grille de la base en la saississant fermement à deux mains et en la tirant vers soi.

4. Réinstaller les pieces pour la charnière inférieure comme indiqué sur l'illustration de la charnière inférieure.

Portes à double battant

AVERAGEMENT

Risque de chocolélectrique

Couper l'alimentation avant de retirerer les portes.

Le non-respect de cette instruction peut entrainer la mort ou un choc électrique.

1. Debrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. Laisser les portes du réfrigerateur fermées jusqu'à ce vous soyez pré à les detacher de la caisse.

REMARQUE: Prévoir un support supplémentaire pour la porte du réfrigerateur pendant le retrait des charnières. La force d'attraction des aimants de la porte ne suffit pas à la maintainir en place pendant la manutention.

1. En commençant par la porte du côte droit, oter les pièces de la charnière supérieure - voir l'illustration de la charnière supérieure. Soulever la porte du réfrigerateur de l'axe de la charnière inférieure.
2. Oter le bouchon d'obturation d'axe de charnière de l'axe de la charnière inférieure et le conserver pour utilisation ultérieure. Voir l'illustration de la charnière inférieure.
3. Avant de retarder la porte du côte gauche, déconnecter la prise de cables située sur la partie supérieure de la charnière supérieure en coinjectant un tournevis à lame plate ou un ongle entre les deux sections. Voir l'illustration de la fiche de câblage.

REMARQUE: Les conducteurs vert et de liaison à la terre restent fixés à la charnière.

1. Enlever les pieces de la charnière du côte gauche comme indiquedans l'illustration de la charniere supérieure. Soulever la portede l'axe de la charniere inférieure.

REMARQUE: Oter le bouchon d'obturation d'axe de charnière de l'axe de la charnière inférieure et le conserver pour utilise ultérieure. Voir l'illustration de la charnière inférieure.

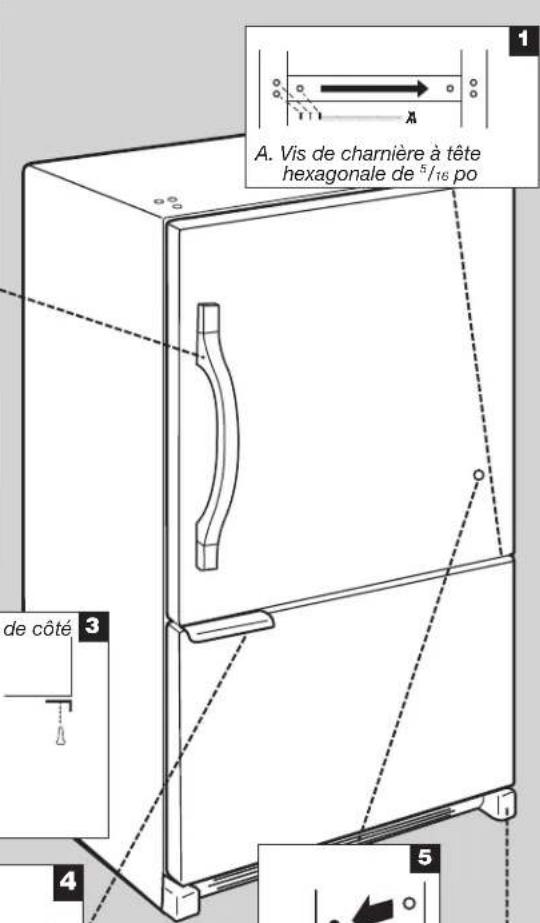

Inversion du sens d'ouverture de la porte -porte standard (optionnel)

IMPORTANT: Si on souhaite inverser le sens d'ouverture d'une porte pour pouvoir l'ouvoir du côte opposé, procéder comme suit. S'il n'est pas nécessaire de changer l'orientation de la porte, voir la section "Réinstallation - porte et charmières".

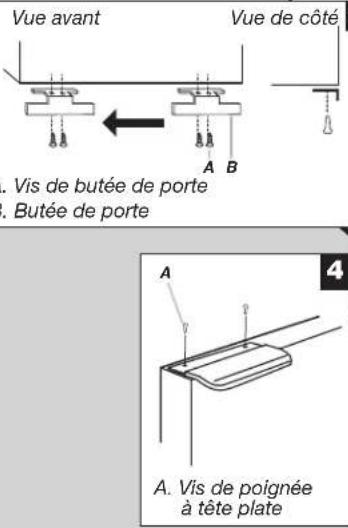

Vis de butée de porte

Poignée de porte Vis de scellement Avant

Vis de poignée à tête plate

Bouchon d'obturation de charniere de caisse

Armoire

1. Enlever les vis de charnière du côte poignée et les transférer du côte opposé. Voir l'illustration 1.

Portedu réfrigérateur

1. Enlever la poignée du réfrigerateur (voir l'illustration 2). Conserver toutes les pieces ensemble.
2. Enlever l'avant de la vis d'obturation de la poignee de porte. La transferer du cote opposede la portedu refrigerateur (voir illustration 5).
3. Enlever la butée de porte. La transférer du côte opposé de la porte du réfrigerateur (voir illustration 3).
4. Fixer la poignée de porte du réfrigerateur sur le côte opposé de la porte à l'aide des deux vis (voir l'illustration 2). Repositionner la garniture de poignée (voir illustration).
5. Serrer toutes les vis. Conserver la porte à part jusqu'à la mise en place des charnières et du tiroir de conGPLateur.

Porteducongélateur

1. Enlever la poignée du congelateur (voir l'illustration 4). Conserver toutes les pieces ensemble.
2. Enlever la butée de porte. La transférer du côte opposé de la porte du congelateur (voir illustration 3).
3. Fixer la poignée du côte opposé de la porte du congélateur.
4. Serrer toutes les vis. Mettre la porte de cotoé.
5. Retirer la grille de la base en la saississant fermement à deux mains et en la tirant vers soi.

REMARQUE: Placer une cale sous la rive avant inférieure du réfrigerateur pour libérer le poids des brides de roulettes

1. Oter les vis des deux brides de roulettes. Voir l'illustration 6.
2. Retirer la plaque de charnière située derrière la bride de roulette et la placer sur le côte opposé du réfrigerateur. Placer l'axe de charnière et la cale dans le trou externe de la plaque de charnière. Voir l'illustration 6.

Réinstallation des portes et charnières

Porte standard

REMARQUE: Si on inverse le sens d'ouverture de la porte, considérer l'image symétrique.

Modèle avec tiroir de congélateur

1. Replacer les pieces de la charnière inférieure comme illustré. Resserrer les vis.

REMARQUE : Fournir un support additionnel à la porte lors du déplacement des charnières. La force d'attraction des aimants de la porte ne suffit pas à maintainir les portes en place.

1. Assembler les pieces de la charnière supérieure comme indiquedans l'illustration de la charniere supérieure.Ne pas complètement serrer les vis.
2. Positionner la porte de façon à ce que le bas des portes du réfrigerateur soit bien aligné avec le sommet du tiroir de congélation. Serrer toutes les vis.

Modèle avec porte de congélateur

1. S'assurer que la plaque de charnière est solidement fixée derrière la bride de roulette et que l'axe de charnière est inséré dans le trou externe. Serrer complètement toutes les vis des brides de roulettes. Voir l'illustration 6.
2. Retirer la cale precedemment placée sous la rive avant de la caisse du réfrigérateur. Réinstaller la porte du congélateur.

REMARQUE : Fournir un support additionnel à la porte lors du déplacement des charnières. La force d'attraction des aimants de la porte ne suffit pas à maintainir les portes en place.

1. Assembler les pieces de la charnière centrale comme indiquedans l'illustration de la charnière centrale et serrer les vis.Replacer la porte du réfrigérateur.
2. Assembler les pieces de la charnière supérieure comme illustré. Ne pas complètement serrer les vis.
3. Positionner les portes de façon à ce que le bas des portes du réfrigerateur soit bien aligné avec le sommet du tiroir de congélation. Serrer toutes les vis.

Portes à double battant

1. Assembler les pieces des charnières supérieures comme indiqué à l'illustration de la charnière supérieure. Ne pas complètement serrer les vis.
2. Réinstaller les pieces pour les charnières inférieures comme indiqué sur l'illustration de la charnière inférieure. Resserrer les vis. Replacer les portes du réfrigerateur.

REMARQUE: Prévoir un support supplémentaire pour les portes du réfrigerateur pendant le déplacement des charnières. La force d'attraction des aimants de la porte ne suffit pas à les maintainir en place pendant la manutention.

1. Aligner chaque porte de façon à ce que le bas de la porte du réfrigerateur soit bien aligné avec le sommet du tiroir de congélation. Serrer toutes les vis.
2. Reconnecter la fiche de cablage sur la partie supérieure de la porte du cote gauche du réfrigerateur.
3. Réinstaller les couvre-chemière supérieurs.

Retrait et remplacement du tiroir de congélation

IMPORTANT :

Il faudra peut'être deux personnes pour déplacer et réinstaller le tiroir de congélation.
Toutes les illustrations sont inclues plus loin dans cette section après le point "Étapes finales".

Retrait de l'avant du tiroir

1. Ouvrir le tiroir du concélateur complètement.

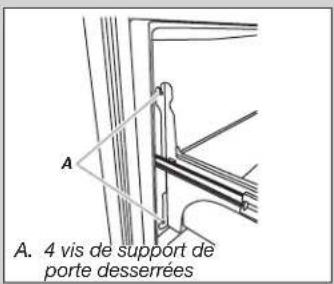

2. Desserrer les quatre vis fixant les glissières de tiroir à l'avant du tiroir. Voir l'illustration du retrait de l'avant du tiroir.

REMARQUE: Dévisser les vis de trois ou quatre tours.
Garder les vis insérées dans
la façade du tiroir.

1. Soulever l'avant du tiroir vers le haut et le dégager des vis. Voir l'illustration du retrait de l'avant du tiroir.

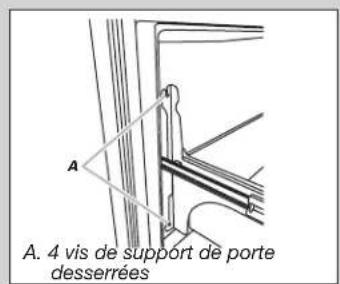

Réinstallation de l'avant du tiroir

1. Retirer les glissières de tiroir du compartment de congélation en les faisant glisser. Insérer les vis du sommet de l'avant du tiroir dans les fentes des supports du tiroir. Voir l'illustration du remplacement de l'avant du tiroir.
2. Tirer les deux supports de tiroir vers soi pour insérer les deux vis du fond de l'avant du tiroir dans les supports. Voir l'illustration du remplacement de l'avant du tiroir.
3. Serrer complètement les quatre vis.

Étapes finales

1. Inspector tous les troux. Vérifier que tous les bouchons d'obturation et vis sont en place. Réinstaller le couvre-chemière supérieur, comme indiqué sur l'illustration de la chemière supérieur.
2. Réinstaller la grille de base.

AVERAGEMENT

Risque de chocolélectrique

Brancher sur une prise à 3 alveoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut cause un décès, un incendie ou un choc électrique.

1. Brancher sur une prise de courant à 3 alveoles, reliée à la terre.
2. Réinstaller l'ensemble des pieces de porte amovibles sur la porte et remettre les alimentés dans le réfrigerateur.

Dépose et réinstallation de la porte

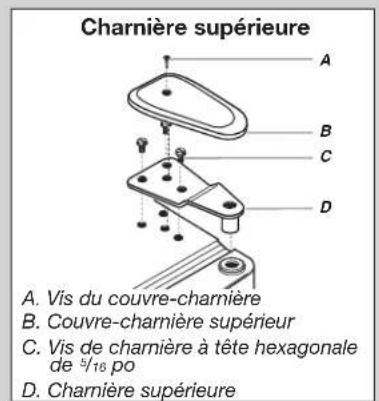

Charniere supérieure

A. Vis du couvre-charniere
B. Couvre-charniere supérieur
C. Vis de chamière à tête hexagonale de 5 / 16 po
D. Charnière supérieure

Charniere centrale

A. Couvercle d'axe de charnière
B. Charniere centrale
C. Vis de charnière

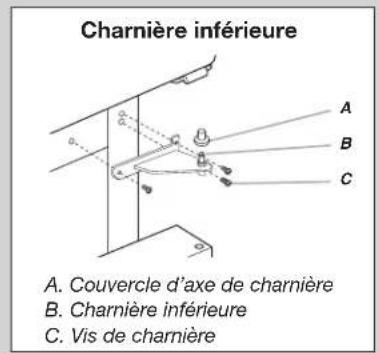

Charniere inférieure

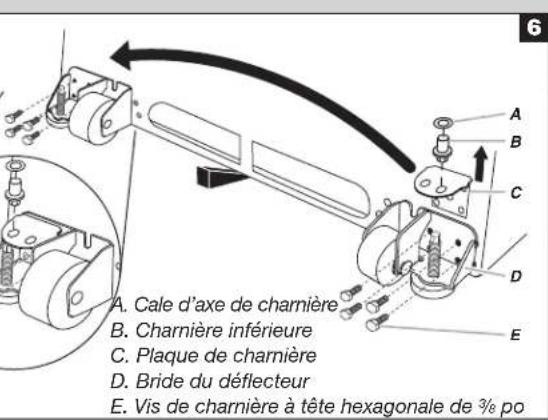

A.Cale d'axe de charniere
B. Charnière inférieure
C. Plaque de charmière
D. Bride du deflecteur
E. Vis de charnière à tête hexagonale de 3 % po

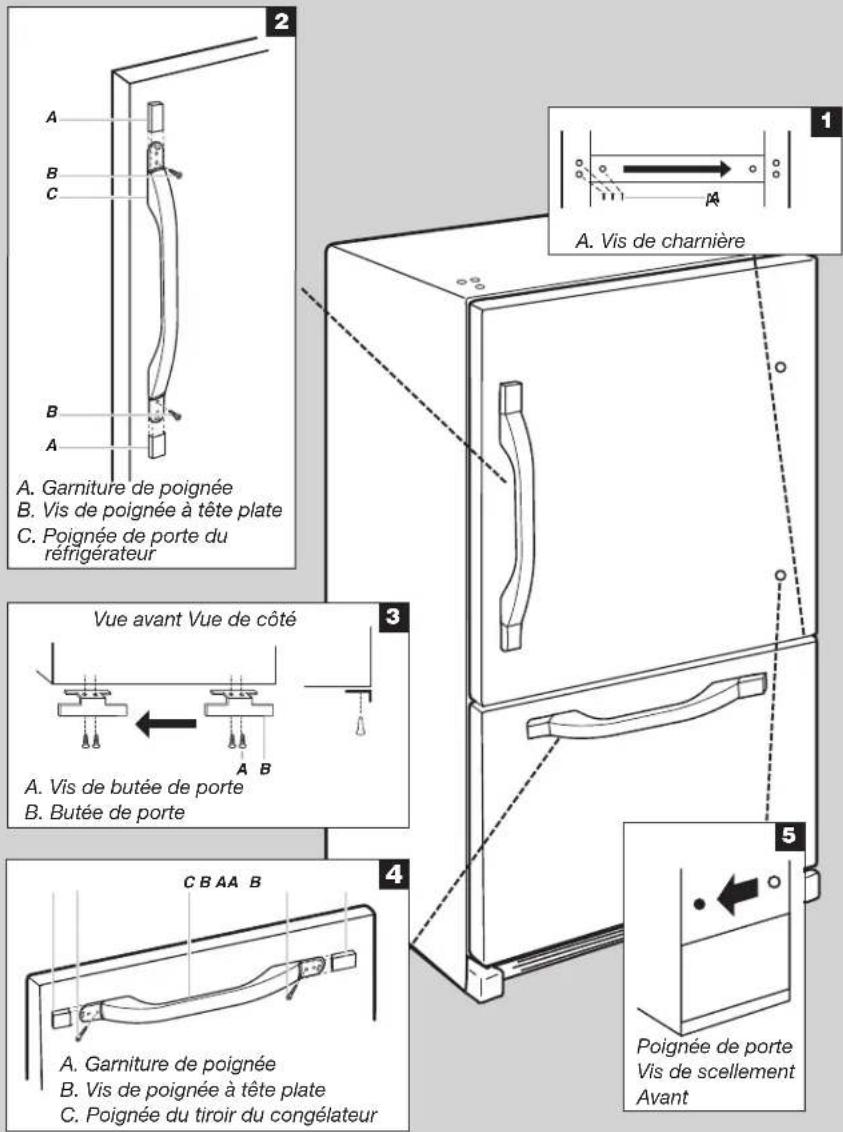

Inversion du sens d'ouverture de la porte (facultatif)

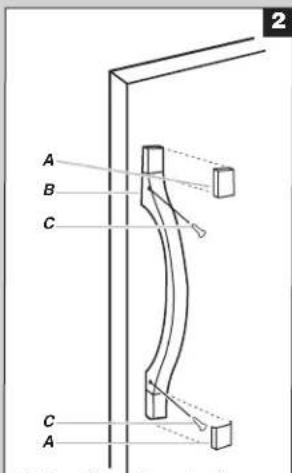

A. Garniture de poignée
B. Poignée de portedu réfrigerateur
C. Vis de poignée à tête plate

Dépose et réinstallation de la porte

Inversion du sens d'ouverture de la porte (facultatif)

Retrait du tiroir

Réinstallation de l'avant du tiroir

Retrait et réinstallation des portes

Retrait du tiroir

Fermeture et alignment de la porte

La grille de la base recouvre les vis de nivellement et les roulettes situées sous la caisse du réfrigerateur, sous la porte ou le tiroir du compartment de congélation. Avant de réaliser les réglages, retarder la grille de la base et déplacer le réfrigerateur à son emplacement définitif.

1. Retirer les deux vis fixant la grille de la base au placard, etmettre les vis de cote.Saisir la grille et la tirer vers soi.

1. Déplacer le réfrigerateur jusqu'à sa position de service finale.

REMARQUE: Afin que le réfrigerateur puisse rouler plus facilement, soulever les pieds de nivellement en tournant les vis de nivellement dans le sens antihoraire. Les roulettes avant toucheront le plancher.

1. Afin que les portes ferment plus facilement, utiliser un tourne-écrou à tete hexagonale de 14 po pour tourner les vis de nivellement dans le sens horsaire. Ce réglage soulèvera légarement l'avant du réfrigerateur et l'inclinera ainsi légarement sur sa partie arrière. Régler les deux vis de nivellement à la même hauteur.

REMARQUE: Le fait d'exercer une pression contre le dessus du réfrigerateur permet d'allegier le poids appliqué aux vis de nivellement. Ceci facilité le réglage des vis.

A. Vis de nivellement
B. Roulette avant

1. Ouvrir et fermer les portes pour vérifier que leur fermeture est aussi aisée que vous le souhaitez. Si ce n'est pas le cas, augmenter l'inclinaison du réfrigerateur en tournant les deux vis de nivlement dans le sens horaire. Il est possible qu'il faille appliquer plusieurs tours aux vis de nivlement pour facilititer la fermeture des portes.

2. Vérifier l'alignement de la porte. Si une porte est plus basse que l'autre, ajuster la vis de nivellement du côte du réfrigerateur le plus bas. À l'aide d'un tourne-écrou à tete hexagonale de ¼ po, tourner la vis de nivellement dans le sens horsaire afin d'élever ce côte du réfrigerateur, jusqu'à ce que les portes soient alignées. Il faudra peut-être appliquer plusieurs tours à la vis de nivellement pour soulever le réfrigerateur.

REMARQUE: Le fait d'exercer une pression contre le dessus du réfrigerateur permet d'alleger le poids appliqué aux vis de nivellement. Ceci facile le réglage des vis.

1. S'assurer que le réfrigerateur est stable. Si le réfrigerateur semble instable ou qu'il roule vers l'avant lorsqu'on ouvre la porte ou le tiroir, ajuster les vis de nivellement. À l'aide d'un tourne-écrou à tête hexagonale de 1/4 po, tourner les vis de nivellement dans le sens horsaire de chaque côte jusqu'à ce que les pieds de nivellement soient en contact ferme avec le plancher.
2. Replacer la grille de base en alignant les trous de la grille et les trous du cabinet, puis serrer en utilisant les vis enlevées à l'objet 1.

UTILISATION DU RÉFRIGÉRATEUR

Ouverture et fermetre des portes

(Modèle avec porte à double battant)

Il y a deux portes pour le compartment de réfrigération. Les portes peuvent être ouvertes et fermées séparément ou ensemble.

Il y a sur la porte de gauche du réfrigerateur un joint à charnière vertical.

Lors de l'ouverture de la porte du côte gauche, le joint a charnière se replie automatiquement vers l'intérieur pour qu'il n'y ait pas d'interfERENCE.
Lorsque les deux portes sont fermées, le joint à charnière assure automatiquement l'étanchéité entre les deux portes.

A. Joint à charnière

Utilisation des commandes

Le centre de commandes est situé dans la partie supérieure avant du compartment de réfrigération.

Commandes de température

Pour votre commodité, les commandes de température sont prérgliées à l'usine. Lors de l'installation initiale du réfrigerateur, s'assurer que les commandes sont encore prérgliées aux points de réglage recommandés comme illustré.

Réglages recommendés

IMPORTANT :

• Les réglages recommendés devraient être corrects pour une utilisation domestique normale du réfrigérateur. Les réglages sont faits correctement lorsque le lait ou le jus sont aussi froids que désiré et lorsque la crème glacée est ferme.
  Lorsque l'appareil est sous tension, l'afficheur de température indique la température régée du compartment.
• Attendre 24 heures pour que le réfrigerateur refroidisse complètement avant d'y placer des aliments. Si on ajoute des aliments avant que le réfrigerateur ne soit complètement refroidi, les alimentés risquent de se gaspiller.

REMARQUE: Le fait d'ajuster les commandes de température du réfrigerateur et du congeilateur à un réglage plus froid que le réglage recommendé ne refroidira pas les compartments plus rapidement.

Si la température est trop tiède ou trop froide dans le réfrigerateur ou le congelateur, vérifier d'abord les évets pour s'assurer qu'ils ne sont pas bloqués, avant de régler les commandes.

Désactivation/activation du réfrigérateur :

Appuyer à plusieurs reprises sur la touche (+) du congelateur jusqu'à l' apparition de "OFF" sur l'affichage du congelateur. Le réfrigerateur s'arrête au bout de quelques secondes. Aucun compartment ne refroidira.
Appuyer sur la touche (-) du réfrigerateur ou du congélateur pourmettrele réfrigerateur en marche.

Réglage des commandes

La commande du RÉFRIGÉRATEUR règle la température du compartment de réfrigération. La commande du CONGÉLATEUR règle la température du compartment de congélation.

Pour ajuster la température du compartment de réfrigération ou de congélation, utiliser les réglages indiqués dans le tableau comme guide.

Pour ajuster les points de réglage de température :

Lorsqu'on appuie une première fois sur la touche (+) ou (-), le point de réglage actuel de la température s'affiche.

Appuyer sur les touches (+) ou (-) jusqu'à l'affichage du point de réglage désiré de la température.

REMARQUE: Ne pas ajuster les commandes de température de plus d'un cran à la fois, sauf lors de la mise en marche initiale du réfrigerateur. Attende 24 heures entre les réglages pour que la température puisse se stabiliser.

CONDITION/RAISON: RÉGLAGE:

RéFRIGÉRATEUR trop tiège	Commande RÉFRIGÉRATEUR1° plus bas
CONGÉLATEUR trop tiège/trop peu de glaçons	Réglage CommandeCONGÉLATEUR 1° plus bas
RéFRIGÉRATEUR trop froid	Réglage commandERÉFRIGÉRATEUR 1° plus élevé
CONGÉLATEUR trop froid	Réglage commandECONGÉLATEUR 1° plus élevé

Autres caractéristiques du centre de commandes

Max Ice (production de glaçons maximale)

La fonction "Max Ice" augmente la production de glacons, ce qui est utile en période d'utilisation intense de glacons.

• Appuyer sur la touche Max Ice pour régler le conGPLateur au réglage de température le plus bas. Appuyer à nouveau sur la touche Max Ice pour revenir au point de réglage normal du conGPLateur.

REMARQUE: La caractéristique Max Ice s'éteint automatiquement au bout de 24 heures environ.

Humidity Control (contrôle de l'humidité)

La caractéristique de commande d'humidité met en marche un dispositif de chauffage pour aider à réduire l'humidité sur le joint de la charnière de porte. À utiliser dans des environnements humides ou en cas d'observation d'humidité sur le joint de la charnière de porte. Le réfrigérateur consomme plus d'énergie lorsque la commande d'humidité est activée.

Appuyer sur Humidity control lorsque l'environnement est chaud et plus humide, ou si I'on remarque de I'humidite sur le joint de la charniere de porte. Le témoin lumineux s'allume lorsque la fonction de contrôle d'humidité est placée à ON (marche).
- Appuyer sur Humidity Control pour economiser de l'énergie lorsque l'environnement est moins humide.

Temp Alarm (alarme de dépassement de température)

La caractéristique Temp Alarm (alarme de dépassement de température) fournit des renseignements sur la température en cas de panne de courant.

Panne de courant: Au cours d'une panne de courant, si les températures dans les compartments de réfrigération et de congestion excédent les températures de fonctionnement normales, la plus haute temperature atteinte sera affichée.

Pour activer cette caractéristique, appuyer sur la touche Temp Alarm jusqu'à ce que le témoin lumineux s'allume. Pour désactiver cette caractéristique, appuyer sur Temp Alarm pendant 3 secondes jusqu'à ce que le témoin lumineux s'éteigne.

Alarme de température : Un signal d'alarme sera émis à plusieurs reprises si les températures des compartments de réfrigération ou de congélation excédent les températures de fonctionnement normales pendant une heures ou plus.

L'affichage indique alternatively les températures actuelles et les températures les plus élevées atteintes dans les compartments.

Appuyer une fois sur la touche Temp Alarm pour arreter le signal sonore et l'alternance d'affichage des températures. Le témoin Temp Alarm continue de clignoter jusqu'à ce que le réfrigerateur revienne à la température réglee.

Door Alarm (alarme de la porte)

La caractéristique Door Alarm fait retentir une sonnerie toutes les quelques secondes lorsque la porte du réfrigerateur a été laissée ouverte continuèlement pendant 5 minutes.

La sonnerie retentira jusqu'à ce que la porte soit fermée ou que la caractéristique Door Alarm soit désactivée.

Appuyer sur la touche Door Alarm pour activer ou désactiver cette caractéristique. Le témoin lumineux est allumé lorsqu'la caractéristique Door Alarm est activée.

Max Cool (refroidissement maximal)

La caractéristique Max Cool (refroidissement maximal) est utile lors de périodes d'utilisation intense du réfrigerateur, de l'ajout d'une grande quantité d'aliments ou de l'élevation temporaire de la température de la pierce.

• Appuyer sur la touche Max Cool pour régler le congelateur et le réfrigerateur aux réglages de température les plus bas. Appuyer de nouveau sur Max Cool pour returner au réglage normal de réfrigerateur.

REMARQUE: La caractéristique Max Cool s'éteint automatiquement au bout de 12 heures environ.

Réinitialisation du filtré

La commande de réinitialisation du filtré à eau permet de réinitialiser la caractéristique de suivi du statut du filtré à eau chaque fois que l'on change le filtré à eau. Voir la section "Système de filtration d'eau".

Appuyer sur la touche de réinitialisation du filtré pendant 3 secondes, jusqu'à ce que le témoin lumineux Order (commander) ou Replace (changer) s'éteigne.

Preférences de l'utilisateur

Le centre de commandes vous permet de régler les préférences de l'utilisateur, si désiré.

Affichage de la température (F_C)

Cette préférence vous permet de modifier l'affichage de la température.

F - Température en degrés Fahrenheitit

C - Température en degrés Celsius

Alarme (AL)

Cette préférence vous permet de désactiver le son de toutes les alarmes.

ON (marche) - Le son de l'alarme sera audible.

OFF (arrêt) - Le son de l'alarme ne sera pas audible.

Pour acceder au menu des préférences de l'utilisateur :

1. Appuyer sur la touche Door Alarm (avertisseur de la porte) pendant 3 secondes. Le nom de la préférence apparait sur l'affichage du congélateur et le statut de la préférence (F/C) ou (ON/OFF) apparaît sur l'affichage du réfrigérateur.
2. Utiliser les touches (+) ou (-) du congélateur pour faire défilier les noms de préférence. Lorsque le nom de la préférence désirée s'affiche, appuyer sur les touches (+) ou (-) du réfrigerateur pour modifier le statut de la préférence.
3. Enregistrer les préférences en appuyant sur la touche Door Alarm pendant 3 secondes ou en fermant la porte du compartment de réfrigération.

Machine à glaçons

IMPORTANT: Purger le système d'approvisionnement en eau avant de mettre en marche la machine à glaçons. Voir la section "Distributeur d'eau".

Mise en marche/arrêt de la machine à glaçons

Pourmettre la machinea glacons en marche,il suffit d'abaisser lebras de commande d'arrêt métallique.

Pour eteindre manuellement la machine a glacons, soulever le bras de commande a d'arret metallique a la position OFF (arrêt/ position haute) et attendre l'émission d'un clic.

REMARQUE: La machine à glaçons compte un système d'arrêt automatique. Au fur et à mesure de la production de glace, les glaçons replissent le bac d'entreposage de glaçons. Les glaçons soulevent le bras de commande d'arrêt métallique à la position OFF (elevée). Ne pas forcer le bras de commande d'arrêt métallique vers le haut ou vers le bas.

REMARQUE: Éteindre la machine à glaçons avant de-retirer le bac d'entreposage pour servir des glaçons ou pour nettoyer le bac. Ceci empêchera les glaçons de tomber de la machine à glaçons et dans le compartment de congélation. Àpès avoir remplace le bac d'entreposage,mettre en marche la machine à glaçons.

Taux de production des glaçons

La machine à gaçons doit produit un lot de gaçons complet environ toutes les 3 heures.
Pour augmenter la production de glaçons, diminuer la température du congelateur et du réfrigerateur. Voir la section "Utilisation des commandes". Attendre 24 heures entre les ajustements.

Ne pas oublier

• Prévoir un début de 24 heures pour la production du premier lot de glaçons. Prévoir un début de 3 jours pour le remplissage complet du bac d'entreposage. Jeter les trois premiers lots de glaçons produits.
  La qualite des glacons dépend de la qualite de I'eau fournie à la machine à glacons. Éviter de connecter la machine à glacons à une alimentation en eau adoucie. Les produits chimiques adoucisseurs d'eau ( comme le sel) peuvent endommager certaines pieces de la machine à glacons et entrainer une mauvaise qualite de glacons. Si l'alimentation en eau adoucie ne peut etre évitée, s'assurer que I'adoucisseur d'eau fonctionne bien et qu'il est bien entretenu.
  Ne pas entreposer quoi que ce soit sur le dessus de la machine à glaçons ou dans le bac à glaçons.

Distributeur d'eau

IMPORTANT :

• Avec raccordé le réfrigerateur à une source d'alimentation en eau ou remplace le filtré à eau, vidanger le circuit d'eau. Utiliser un écipient robuste pour appuyer sur le levier du distributeur d'eau pendant 5 secondes, puis relâcher le levier pendant 5 secondes. Répéter l'opération jusqu'à ce que l'eau commences à couler. Une fois que l'eau commences à couler, continuer d'appuyer puis de relâcher le levier du distributeur (appuiendant 5 secondes, relâchément pendant 5 secondes) jusqu'à ce qu'un total de 4 gal. (15 L) soit distribué. Ceci évacue l'air du filtré et du système de distribution d'eau et rend le filtré à eau opérationnel. Un amortçage supplémentaire peut s'avérer nécessaire dans certains domiciles. Pendant l'évacuation de l'air du système, de l'eau peut giclér du distributeur.

REMARQUE: ÀpRES 5 minutes de distribution continue, le distributeur cette de distribuer de l'eau afin d'eviter une inondation. Pour poursuivre la distribution, réappuyer sur le bouton de distribution.
- Attendre 24 heures pour que le réfrigerateur et l'eau refroidissant. Puiser une quantité suffisante d'eau chaque semaine pour maintainir un approvisionnement frais.

Distribution d'eau

1. Placer un réseau sous le distributeur tout en appuyant sur le bouton.
2. Relacher le bouton pour arreter la distribution.

Système de filtration d'eau

Le filtré à eau se trouve dans l'angle supérieur droit du compartment de réfrigération.

Ne pas utiliser pour le filtrage d'une eau microbiologiquement polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection ajustat avant ou après le système. Les systèmes certifiés pour la réduction de kyste peuvent être utilisés pour l'eau désinfectée qui peutContainir des kystes filtrables.

IMPORTANT: Le filtré à eau jetable doit être remplaced au moins tous les 6 mois. Si le débit d'eau au distributeur d'eau ou à la machine à glaçons diminue de façon marquée avant que 6 mois ne se soient écoués, remplacer le filtré à eau plus souvent. Remplacement du filtré à eau

Pour acheter des filtres à eau de remplacement,
modèle UKF8001AXX-750 ou UKF8001AXX-200, communiquer
avec votre fournisseur ou composer le

1 800 253-1301 aux É.-U. ou le 1 800 807-6777 au Canada.

IMPORTANT : De l'air piégé dans le système d'alimentation en eau peut entraîner l'éjection de l'eau et du filtrte. Toujours faire couler l'eau pendant au moins 2 minutes avant desteroler le filtré ou le bouchon de dérivation bleu.

1. Tournier le filtré dans le sens antihoraire pour le retirer.
2. Retirer l'étiquette de scellement du filtré de rechange et insérer l'extrémité du filtré dans la tête du filtré.
3. Faire pivoter le filtré dans le sens horaire jusqu'à la butée d'arrêt. Fermer le couvercle du filtré en l'emboitant.
4. Rincer le système de distribution d'eau. Voir la section "Distributeur d'eau et de glaçons".

REMARQUE: La fonction du distributeur peut être utilisée sans qu'un filtré à eau soit installé. L'eau ne sera pas filtrée. Si l'on désits cette option, remetre le filtré en place avec le bouchon de dérivation bleu.

ENTRETIEN DU RÉFRIGÉRATEUR

Nettoyage

A VERTISSEMENT

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.

Le non-respect de cette instruction peut causeur un décès, une explosion ou un incendie.

Les sections de réfrigération et de congélation se dégivrent automatiquement. Toutfois, nettoyer les deux compartments environ une fois par mois afin d'éviter une accumulation d'odeurs. Essuyer les renversements immédiatement.

IMPORTANT :

• Comme l'air circule entre les deux sections, toutes les odeurs formées dans une section seront transférées à l'autre. Les deux sections doivent être nettoyées avec soin pour éliminer les odeurs. Pour éviter le transfert d'odeurs et l'asséchement des alimentés, envelopper ou recouvrir hermétiquement les alimentés.
  Pour les modèles en acier inoxydable, l'acier inoxydable est résistant à la corrosion et non anticorrosion. Afin d'éviter l'oxydation de l'acier inoxydable, veiller à ce que les surfaces restent propres en suivant les instructions de nettoyage suivantes.

Nettoyage du réfrigérateur :

REMARQUE: Ne pas utiliser de nettoyants puissants ou abrasifs tels que les nettoyants à vitre en atomiseurs, nettoyants à récurer, liquides inflammables, acide chlorhydrique, cires nettoyantes, détergents concentrés, agents de blanchiment ou nettoyants contenant du petrole sur les surfaces extérieures (portes et caisse de l'appareil), pieces en plastique, les garnitures intérieures et garnitures de portes ou sur les joints de portes. Ne pas utiliser d'essieu-tout, tampons à récurer ou autres outils de nettoyage abrasifs.

1. Debrancher le réfrigerateur ou déconnecter la source de courant électric.
2. Laver à la main, rincer et sécher les pieces amovibles et les surfaces internes soigneusement. Utiliser une éponge propre ou un linge doux et un détergent doux dans de l'eau tiège.
3. Nettoyer les surfaces extérieures.

Métal peint: Laver les parties métalliques extérieures à l'aide d'un chiffon doux ou d'une éponge douce et propre et d'un détergent doux dans de l'eau tiède. Rincer les surfaces avec une eau propre et tiède et secher immédiatement afin d'éviter d'eventuelles taches laissées par l'eau.

Acier inoxydable : Laver les surfaces en acier inoxydable à l'aide d'un chiffon doux ou d'une éponge douce et propre et d'un détergent doux dans de l'eau tiège. Rincer les surfaces avec une eau propre et tiège et secher immediatement afin d'eviter d'eventuelles taches laissées par l'eau.

REMARQUE: Lors du nettoyage de l'acier inoxydable, toujours froter dans le sens du grain afin d'eviter d'erafler la surface.

1. Le condensateur n'a pas besoin d'être nettoyé souvent dans des conditions de fonctionnement domestique normales. Si l'environnement est particulièrementGRAISEux, poussiêaux ou s'il y a des animaux domestiques dans la maison, le condenseur devrait être nettoyé tous les 2 ou 3 mois pour assurer une efficacité maximum.

Si I'on doit nettoyer le condensateur :

Retirer le casier de la base.
Utiliser un aspirateur à brosse douce pour nettoyer la grille, les endroits ouverts derrière la grille et la surface à l'avant du condensateur.
- Replacer la grille de la base lorsque vous avez terminé.

1. Brancher le réfrigerateur ou reconnectcer la source de courant électric.

Remplacer l'ampoule déclairage

IMPORTANT: Le réfrigerateur et le congélateur de votre nouveau réfrigerateur utilisent des ampoules à DEL, incandescentes ou une combinaison des deux. Si les lampes ne s'allument pas lorsqu'on ouvre la porte du réfrigerateur et/ou congélateur, composer les numéroes fournis pour assistance ou dépannage. Consulter la "garantie" pour connaître les numéroes de téléphone.

1. Debrancher le réfrigerateur ou déconnecter la source de courant électrique.

2. Retirer le protège-ampoule (sur certains modèles).

3. Sommet du compartment de réfrigerateur - Faire glisser le protège-ampoule vers l'arrière du compartment pour le libérer de l'ensemble d'éclairage.

1. Remplacer les ampoules grillées à l'aide d'ampoules de la même taille, forme et puissance.

Pour remplaçer une ampoule à DEL par une autre ampoule à DEL, commander le numero de piece W10565137 (3,6 W).

REMARQUE: Certaines ampoules DEL de rechange ne sont pas recommandees pour des environnement humides/mouillés. Les compartments de réfrigération et de congestion sont considérés comme des environnement humides/mouillés. Si l'on utilise une marque d'ampoules DEL différente de cette recommandée, lore et suivre toutes les instructions de l'emballage des ampoules DEL avant de proceder à l'st installation.

Pour le remplacement d'une ampoule incandescente, utiliser uniquement des ampoules incandescentes pour les apparciels menagers d'une puissance maximum de 40 W. Replacer le protecteur/l'enveloppe d'ampoule après avoir remplaced l'ampoule incandescente.

1. Réinstaller le protège-ampoule.
2. Brancher le réfrigerateur ou reconnectcer la source de courant électrique.

Précautions à prendre pour les vacances ou le déménagement

Vacances

Si le réfrigerateur est{laisse en marchependantvorette absence:

1. Consommer toutes les denrées périsibles et congeler les autres articles.
2. Si le réfrigerateur compte une machine à glaçons automatique et qu'il est raccordé à la source d'approvisionnement en eau du domicile, fermer la source d'approvisionnement en eau du réfrigerateur. Des dommages matériels peuvent subvenir si l'alimentation en eau n'est pas coupée.
3. Si votre machine à glaçons est automatique, éteindre la machine à glaçons.

REMARQUE: Selon votre modèle, soulever le bras de commande métallique à la position OFF (arrêt) (position élevée), ou placer le commutateur sur OFF.

1. Vider le bac a glaçons.

Modèles avec fonction "Vacances"

• Activer le mode "Vacances". Voir la section "Utilisation des commandes".

REMARQUE: L'activation du mode "vacances" ne désacte pas la machine à glaçons.

Si vous choisissez d'arrête le réfrigerateur avant votre absence :

1. Enlever tous les alimentes du réfrigerateur.
2. Si vous réfrigerateur est équipé d'une machine à glaçons automatique :

Fermer l'approvisionnement en eau de la machine à glaçons au moins un jour à l'avance.
Lorsque la derniere quantite de glacons est deposeee, soulever le bras de commande d'arrêt métallique à la position OFF (elevée) ou placer le commutateur sur OFF (arrêt), selon votre modele.

1. Vider le bac a glaçons.
2. Éteindre la/les commande(s) de température. Voir la section "Utilisation de la/des commande(s)".
3. Nettoyer le réfrigerateur, l'essuyer et bien le sécher.
4. À l'aide d'un ruban adhésif, placer des blocs de caoutchouc ou de bois dans la partie supérieure de chaque porte de façon à ce qu'elles soient suffisamment ouvertes pour permettre à l'air d'entrez et d'éviter l'accumulation d'odeur ou de moissure.

Déménagement

En cas de déménagement et de déplacement du réfrigerateur dans une nouvelle habitation, suivre ces étapes pour préparer le déménagement.

1. Si vous réfrigerateur est équipé d'une machine à glaçons automatique :

Fermer l'approvisionnement en eau de la machine à glaçons au moins un jour à l'avance.
- Debrancher la canalisation d'eau de l'arrière du réfrigerateur.
Lorsque la derniere quantite de glacons est deposeee, soulever le bras de commande d'arrêt métallique à la position OFF (elevée) ou placer le commutateur sur OFF (arrêt), selon votre modele.

1. Retirer tous les alimentés du réfrigerateur et placer tous les alimentés congelez dans de la neige carbonique.
2. Vider le bac a glaçons.
3. Éteindre la/les commande(s) de température. Voir la section "Utilisation de la/des commande(s)".
4. Debrancher le réfrigérateur.
5. Bien nettoyer, essuyer et sécher.
6. Retirer toutes les pièces amovibles, bien les enveloppper et les attacher ensemble avec du ruban adhésif pour qu'elles ne bougent et ne s'entrechoquant pas durant le déménagement.
7. Selon le modele, soulever l'avant du réfrigerateur pour qu'il roule plus facilement OU soulever les pieds de nivellement pour qu'ils n'égratignent pas le plancher. Voir les sections "Ajustement des portes" ou "Fermeture et alignment des portes".
8. Fermer les portes à l'aide de ruban adhésif et fixer le cordon d'alimentation à la partie arrête du réfrigerateur.

Lors de l'arrivée à votre nouveau domicile, remetre tout en place et consulter la section "Instructions d'installation" pour les instructions de préparation. Aussi, si le réfrigerateur compte une machine à glaçons automatique, ne pas oublier de rebrancher l'approvisionnement en eau au réfrigerateur.

DéPANNAGE

Essayer d'abord les solutions suggerées ici. Pour obtenir de l'aide ou des conseils qui permettron peut-être d'éviter une intervention de dépannage, consulter la page de garantie de ce manuel et balayer le code avec votre apparéil mobile ou visiter le www.whirlpool.com/product_help.

Au Canada, visitor le www.whirlpool.ca.

Il est possible d'adresser ses commentaires ou questions par courrier à l'adresse ci-dessous :

Aux États-Unis :

Whirlpool Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Veuillez indiquer dans votre correspondance un numéro de téléphone où l'on peut vous joindre dans la journée.

Fonctionnement du réfrigérateur

Le réfrigerateur ne fonctionne pas

A VERTISSEMENT

Risque de chocolélectrique

Brancher sur une prise à 3 alveoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut cause un décès, un incendie ou un choc électrique.

Le cordon d'alimentation electrique est-il débranché? Brancher sur une prise de courant à 3 alveoles, reliée à la terre.
La prise électrique fonctionne-t-elle? Brancher une lampe pour voir si la prise fonctionne.
■ Un fusible du domicile est-il grillé ou un disjoncteur s'est-il ouvert? Remplacer le fusible ou réenclencher le disjoncteur. Si le problème persististe, appeler un electricien.
- Les commandes sont-elles activées? S'assurer que les commandes du réfrigerateur sont sur ON (allumés). Voir la section "Utilisation de la/des commande(s)".
S'agit-il d'une nouvelle installation? Accorder 24 heures après l'installation pour que le réfrigerateur se refroidisse complètement.

REMARQUE: Le fait d'ajuster les commandes de température sur le réglage le plus froid ne refroidira pas le compartment plus rapidement.

Au Canada :

Whirlpool Brand Home Appliances
Customer eXperience Centre
200-6750 Century Ave.
Mississauga, Ontario L5N 0B7

Le moteur semble fonctionner excessivement

Il se peut que votre nouveau réfrigerateur fonctionne plus longtemps que l'ancien en raison du compresseur et des ventilateurs à haute efficacité. L'appareil peut fonctionner plus longtemps encore si la température de la pierce est élevé, si une grande quantité de nourriture a été ajoutée, si les portes sont fréquement ouvertes ou si elles ont été laissées ouvertes.

Le réfrigerateur semble bruyant

Le bruit émis par les réfrigerateurs a été réduit au cours des années. Du fait de cette réduction, il est possible d'entendre des bruits intermittents provenant de votre nouveau réfrigerateur qui n'avait pas été décelés avec votre ancien modele. Voici une liste desons normaux, accompagnée d'explications.

■ Bourdonnement - entendu lorsque le robinet d'arrivée d'eau s'ouvre pour replir la machine à glacons
■ Pulsation - les ventilateurs/le compresseur se reglent afin d'optimiser la performance
Sifflement/cliquetis - écoulement de liquide réfrigerant, mouvement des conduites d'eau ou d'objets posés sur le dessus du réfrigerateur
Grésillement/gargouillagement - de l'eau tombe sur l'élément de chauffage durant le programme de dégivrage
Bruit d'éclatement - contraction/expansion des parois internes, particulièrement lors du refroidissement initial
■ Bruit d'écoulement d'eau - peut être entendu lorsque la glace fond lors du programme de dégivrage et que l'eau s'écoule dans le plateau de dégivrage
Grincement/craquement - se produit lorsque la glace est ejecte du moule à glaçons.

Les portes ne ferment pas complètement

La port est-elle bloquée en position ouverte?
Déplacer les emballages d'aliments pour libérer la porte.
- Un compartment et une tablette bloquent-ils le passage? Replacer le compartment et la tablette en position correcte.

AVERAGEMENT

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.

Le non-respect de cette instruction peut causeur un décès, une explosion ou un incendie.

Les joints d'etanchéité sont-ils sales ou collants?

Nettoyer les joints et les surfaces de contact au savon doux et à l'eau tiède. Rincer et sécher avec un linge doux.

Température et humidité

La température est trop élevé

S'agit-il d'une nouvelle installation? Accorder 24 heures après l'installation pour que le réfrigerateur se refroidisse complètement.
- Porte(s) ouverte(s) souvent ou laissée(s) ouverte(s)?

Ceci permet à l'air chaud de pénétrer dans le réfrigérateur. Minimiser les ouvertures de porte et garder les portes complètement fermées.

A-t-on ajoute une grande quantite d'aliments?

Attendre quelques heures pour permettre au réfrigérateur de revenir à une température normale.

Les réglages sont-ils corrects pour les conditions
existantes? Regler les commandes à un cran plus froid.
Vérifier la température au bout de 24 heures. Voir la section "Utilisation de la/des commande(s)".

Il y a accumulation d'humidité à l'intérieur

REMARQUE: Une certaine accumulation d'humidite est normale.

La pièce est-elle humide? Ceci contribue à l'accumulation de l'humidité.
- Porte(s) ouverte(s) souvent ou laissée(s) ouverte(s)?

Ceci permet à l'air chaud de pénétrer dans le réfrigérateur. Minimiser les ouvertures de porte et garder les portes complètement fermées.

Glaçons et eau

La machine à glaçons ne produit pas ou pas suffisamment de glaçons

Le réfrigerateur est-il connecté à l'alimentation en eau et le robinet d'arrêt d'eau est-il ouvert? Brancher le réfrigerateur à l'alimentation en eau et ouvrir le robinet d'arrêt d'eau complètement.
La canalisation de la source d'eau du domicile comporte-t-elle une déformation? Une déformation dans la canalisation peut réduire l'écoulement d'eau. Redresser la canalisation d'eau.
La machine à glaçons est-elle allumée? S'assurer que le bras de commande à broche ou le commutateur (selon le modele) est en position ON.
S'agit-il d'une nouvelle installation? Attendre 24 heures après l'installation de la machine à gacons pour que la production de gacons commence. Attendre 72 heures pour que la production de gacons soit complète.
- Porte du congélateur complètement fermée? Bien fermer la porte du compartment de congélation. Si la porte du compartment de congélation ne se ferme pas complètement, voir le point "Les portes ne ferment pas complètement" plus haut dans cette section.
A-t-on recemment preleve une grande quantite de glacons? Attendre 24 heures pour que la machine a glacons produise plus de glacons.
- Un glaçon est-il coincide dans le bras éjecteur de la machine à glaçons? Enlever le glaçon du bras éjecteur avec un ustensile en plastique.
- Un filtré à eau est-il installé sur le réfrigerateur? Enlever le filtré et faire fonctionner la machine à glaçons. Si le volume de glace augmente, le filtré est probablement obstrué ou mal installé. Remplacer le filtré ou le réinstaller correctement.
- Un système de filtration de l'eau à osmose inverse est-il connecté à votre alimentation en eau froide? Ceci peut réduire la pression de l'eau.

Voir la section "Specifications de l'alcool

Les glaçons sont creux ou petits

REMARQUE : Cela indique une faible pression d'eau.

La valve de la canalisation d'eau n'est-elle pas complètement ouverte? Ouvrir le robinet d'arrêt complètement.
La canalisation de la source d'eau du domicile comporte-t-elle une déformation? Une déformation dans la canalisation peut réduire l'écoulement d'eau. Redresser la canalisation d'eau.

• Un filtré à eau est-il installé sur le réfrigerateur? Enlever le filtré et faire fonctionner la machine à glaçons. Si la qualité des glaçons s'améliore, le filtré est probablement obstrué ou mal installé. Remplacer le filtré ou le réinstaller correctement.
• Un système de filtration de l'eau à osmose inverse est-il connecté à votre alimentation en eau froide? Ceci peut réduire la pression de l'eau.

Voir la section "Spcifications de l'alimentation en eau".

D'autres questions concernant la pression de I'eau?

Appeler un plombier agreé et qualifié.

Gout, odeur ou couleur grise des glaçons

• Les raccords de plomberie sont-ils neufs? Des raccords de plomberie neufs peuvent entraîner une décoloration ou un mauvais goût des glaçons.
• Les glaçons ont-ils été gardés trop longtemps? Jeter les glaçons. Laver le compartment à glaçons. Attendre 24 heures pour la fabrication de nouveaux glaçons.
  Y a-t-il un transfert d'odeurs de nourriture? Utiliser des emballages hermetiques et à l'épreuve de l'humidité pour conserver les alimentés.
  L'eau contient-elle des mineraux (teils que le soufre)? L'installation d'un filtré à eau peut être requise afin d'enlever les mineraux.
  Un filtré à eau est-il installé sur le réfrigérateur? Une décoloration grise ou foncedée de la glace indique que le système de filtration de l'eau nécessite un rincage supplémentaire. Rincer le circuit d'eau avant d'utiliser un nouveau filtré. Remplacer le filtré à eau à la date indiquée. Voir la section "Système de filtration de l'eau".

Le distributeur d'eau ne fonctionne pas correctement

Le réfrigerateur est-il connecté à l'alimentation en eau et le robinet d'arrêt d'eau est-il ouvert? Brancher le réfrigerateur à l'alimentation en eau et ouvrir le robinet d'arrêt d'eau complètement.
La canalisation de la source d'eau du domicile comporte-t-elle une déformation? Redresser la canalisation d'eau.
S'agit-il d'une nouvelle installation? Rincer et replir le système de distribution d'eau. Voir la section "Distributeur d'eau".
La pression en eau est-elle d'au moins 35 lb/ p o^2 (241 kPa)? La pression de I'eau du domicile déterminé l'écoulement d'eau du distributeur. Voir la section "Spcifications de I'alimentation en eau".
- Un filtré à eau est-il installé sur le réfrigerateur? Enlever le filtré et faire fonctionner le distributeur. Si le débit d'eau augmente, le filtré est probablement obstrué ou mal installé. Remplacer le filtré ou le réinstaller correctement.
- Porte du congélateur complètement fermée? Bien fermer la porte. Si elle ne ferme pas complètement, voir le point "Les portes ne ferment pas complètement" plus haut dans cette section.
A-t-on recemment ote les portes? Verifier que l'assemblage cable/tuyau du distributeur d'eau a ete correctement reconnectcte. Voir la section "Porte(s) du refrigerateur et tiroir".
- Un système de filtration de l'eau à osmose inverse est-il connecté à votre alimentation en eau froide? Ceci peut réduire la pression de l'eau. Voir la section "Spcifications de l'alimentation en eau".

De I'eau sulfente du système de distribution

REMARQUE: Il est normal de constater l'apparition d'une ou deux gouttes d'eau après la distribution d'eau.

Le verre n'a pas ete maintenu sous le distributeur assez longtemps? Maintenir le verre sous le distributeur 2 a 3 secondes après avoir relaché le levier du distributeur.
S'agit-il d'une nouvelle installation? Rincer le système de distribution d'eau. Voir la section "Distributeur d'eau".
Le filtré à eau a-t-il été récemment changé? Rincer le système de distribution d'eau.
Voir la section "Distributeur d'eau".
Y a-t-il de I'eau sur le sol, pres de la grille de la base? S'assurer que les raccordements de canalisation du distributeur d'eau sont complètement serrés. Voir la section "Porte(s) du réfrigerateur et tiroir".

L'eau du distributeur est tiède

REMARQUE: L'eau du distributeur est seulement réfrigérée à 50^ (10^) .

S'agit-il d'une nouvelle installation? Attende 24 heures après l'installation pour que l'alimentation en eau refroidisse complètement.
A-t-on récemment distribué une grande quantité d'eau? Attendre 24 heures pour que l'alimentation d'eau refroidisse complètement.
Y a-t-il longtemps que de l'eau n'a pas ete servie? Le premier verre d'eau peut ne pas etre froid. Jeter le premier verre d'eau.
Le réfrigerateur est-il raccordé à la canalisation d'arrivée d'eau froide? S'assurer que le réfrigerateur est raccordé à la canalisation d'arrivée d'eau froide. Voir la section "Spcifications de l'alimentation en eau".

FEUILLES DE DONNÉES SUR LA PERFORMANCE

Système de filtration d'eau interieur

Modèle UKF8001AXX-750 d'une capacité de 750 gallons (2 839 litres)

Système testé et homologué par NSF International en vertu des normes NSF/ANSI 42, 53 et 401, ainsi que CSA B483.1 pour la réduction de contaminants spéciés sur la che de données de performance.

Ce système a été testé selon les normes NSF/ANSI 42, 53, 401 et CSA B483.1 pour la réduction des substances numériées ci-dessous. La concentration des substances indiquées dans l'eau entrant dans le système a été réduite à une concentration inférieure ou égale à la limite permissible pour l'eau qui quitter le système, comme spécifique é par les normes ANSI/NSF 42, 53 et 401, ainsi que CSA B483.1.

Réduction concentration produits de désinfection		Critères de réduction NFS	Affluent moyen Concentration dans l'eau à traiter		Effluent maximal	Effluent moy. % de réd. minimale	Réduction du pourcentage moyen
Goût/odeur de chlore Particules Classe I*		Réduction de 50 % réduction de 85 %	2,00 mg/L14 000 000 #/mL	2 mg/L ± 10% Au moins 10 000 particules/mL	0,06 mg/L370 000 #/mL**	0,050625 mg/L196 666 #/mL	97,00 %,97,40 %
Réduction des contaminants		Critères de réduction NFS	Affluent moyen Concentration dans l'eau à traiter		Effluent maximal	Effluent moy. % de réd. minimale	Réduction du pourcentage moyen
Plomb : à pH 6,5		0,010 mg/L	0,150 mg/L†	0,15 mg/L ± 10%	< 0,001 mg/L	< 0,001 mg/L	>99,30 %
Plomb : à pH 8,5		0,010 mg/L	0,150 mg/L†	0,15 mg/L ± 10%	< 0,001 mg/L	< 0,001 mg/L	>99,30 %
Mercure : à pH 6,5		0,002 mg/L	0,006 mg/L	0,006 mg/L ± 10%	0,000 5 mg/L	0,000 3 mg/L	91,70 %
Mercure : à pH 8,5		0,002 mg/L	0,005 9 mg/L	0,006 mg/L ± 10%	0,001 8 mg/L	0,000 73 mg/L	69,20 %
Benzène 0,005 mg/L 0,0		13 3 mg/L 0,015	mg/L ± 10 % 0,005 5 mg/L 0,000 5 mg/L	g/L 96,10 % 96,30 %
p-dichlorobenzène 0,075		mg/L 0,210 mg/L	0,225 mg/L ± 10	% < 0,000 5 mg/L < 0	000 5 mg/L > 99,80 %	% > 99,80 %
Carbofurane		0,040 mg/L	0,075 3 mg/L	0,08 mg/L ± 10 %	0,027 mg/L	0,008 mg/L	64,60 %
Toxaphène		0,003 mg/L	0,015 mg/L	0,015 ± 10 %	< 0,001 mg/L	< 0,001 mg/L	>93,3 %
Atrazine		0,003 mg/L	0,010 2 mg/L	0,009 mg/L ± 10 %	0,002 7 mg/L	0,001 05 mg/L	76,30 %
Amiate		>99 %	126,5 MF/L 107 à 108 bres/L	<0,17 MF/L <0,17	MF/L > 99,99 %	% > 99,99 %
Kystes opérationnels †		>99,95 %	122 500 #/L	50 000/L min.	< 1 #/L†	< 1 #/L†	>99,99 %
Turbidité		0,5 NTU	10,5 NTU	11 ± 1 NTU	0,30 NTU	0,125 NTU	97,30 %
Lindane		0,000 2 mg/L	0,001 9 mg/L	0,002 ± 10 %	< 0,00016 mg/L	0,000 035 mg/L	91,80 %
Tetrachloroéthène		0,005 mg/L	0,015 mg/L	0,015 mg/L ± 10 %	< 0,000 5 mg/L	< 0,000 5 mg/L	>96,6 %

Parametes de tests : pH = 7,5 ± 0,5 à moins d'indications contraires. Débit = 0,78 gpm (2,9 Lpm). Pression = 60 lb/po² (413,7 kPa). Temps. = 20 °C ± 3 °C (68 °F ± 5 °F).

Il est essentiel que les exigences de fonctionnement, d'entretien et de remplacement de lui soient respectées pour que ce produit donne le rendement annexe.
Le litre a eau jetable doit etre remplace au moins tous les 6 mois.
Le système de contrôle du titre mesure la quantité d'eau qui passes par le titre et vous alerte lorsqu'il faut remplaner le titre. Lorsque 90 % de la vie estimée du titre sont utilisés, le témoin jaune (order/commander) s'allume. Lorsque 100 % de la vie estimée du titre sont utilisés, le témoin rouge (replace/remplacer) s'allume et il est recommendé de remplaner le titre. Pour les modèles sans témoin d'état de titre, remplaner le titre tous les 6 mois. Utiliser le modele de titre de rechange UKF8001. Prix sugéré au détaill en 2015 de 49,99 US/54,95 CAN. Les prix sont indiqués sous réserve de modi cation.
Le produit doit être utilisé pour l'eau froide seulement.

*Classe I - taille des particules :>0,5 a <1 um
Exigence de test : au moins 100 000 particules/mL (poussière de test ne AC).
Cesantsinants ne sont pas nécessairement présents dans toute approvisionnement d'eau. Le rendement peut varier selon les caractéristiques de l'eau locale.
Fibres de longueur supérieure à 10 um
^2 Sur la base de la l'ration de kystes de Cryptosporidium parvum
NSF est une marque déposée de NSF International.

Ne pas utiliser ce produit pour l'er une eau microbiologiquement polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection ajustat en amont ou en aval du système. Les systèmes certiés pour la réduction des kystes peuvent être utilisés pour une eau désinfectée susceptible de contenir des kystes itrables.
■ Consulter la section "Système de l'itration de l'eau" pour obtenir le nom, l'adresse et le nombre de téléphone du fabricant.
■ Consulter la section "Garantie" pour voir la garantie limite du fabricant.

Directives d'application/paramètres d'approvisionnement en eau

Source d'eau	Puits ou collectivité
Pression d'eau	35 - 120 kPa (241 - 827 lb/ \( po^2 \))
Température de l'eau	\( 33^\circ - 100 °C (1^\circ - 38 °F) \)
Débit nominal	0,78 L/min. (2,9 gpm) à 60 lb/ \( po^2 \)

Système de filtration d'eau

Modèle UKF8001AXX-200/UKF8001 d'une capacité de 200 gallons (757 litres)

Système testé et homologué par NSF International en vertu des normes NSF/ANSI 42, 53 et 401, ainsi que CSA B483.1 pour la réduction de contaminants spécifiés sur la fiche de données de performance.

Ce système a ete teste selon les normes NSF/ANSI 42, 53, 401 et CSA B483.1 pour la reduction des substances enumerees cidesous. La concentration des substances indiquees dans I'eau entrant dans le systeme a eteduite a une concentration inferieure ou eale a la limite permissible pour I'eau qu itte le systeme, tel que specifie par les normes ANsI/NSF 42, 53 et 401, alsie que CSA B483.1.

Réduction concentration produits de désinfection	Concentration dans l'eau à Traitser Limite	e permissible de concentration du produit dans l'eau	Réduction du pourcentage moyen
Chlore goût/odeur 2,0 mg/L ± 10 %	Réduction de 50 % 97,6 %
Particules (classé I') Au moins 10 000 particules/mL RÉduction de 85 % 98,8 %
Réduction des contaminants Concentration dans l'eau à Traitser Limite permissible de concentration du produit dans l'eau	Réduction du pourcentage moyen
Plomb*** : à pH 6,5/à pH 8,5 0,150 mg/L ± 10 % 0,010 mg/L 99,3 %/99,3 %
Mercure : à pH 6,5/à pH 8,5 0,006 mg/L ± 10 % 0,002 mg/L 95,1 %/95,0 %
Amiente 107 à 108 fibres/L†† > 99 % > 99 %
Kystest† 50 000/L min	>99,95 %	99,99 %
Turbidité	11 NTU ± 10 %	0,5 NTU	98,1 %
Atrazine	0,009 mg/L ± 10 % 0,003 mg/L 94,4 %
Benzène	0,015 mg/L ± 10 % 0,005 mg/L 96,6 %
Carbofurane	0,080 mg/L ± 10 % 0,040 mg/L 86,8 %
Lindane 0,002 mg/L ± 10 % 0,000 2 mg/L	mg/L	98,8 %
p-dichlorobenzène	0,225 mg/L ± 10 % 0,075 mg/L 99,7 %
Tétrachloroéthène	0,015 mg/L ± 10 % 0,005 mg/L 96,0 %
Toxaphène	0,015 mg/L ± 10 % 0,003 mg/L 93,8 %
Aténolol 200 ± 20 %	30 ng/L	>95,9 %
Endrin	0,006 mg/L ± 10 % 0,002 mg/L 96,7 %
Ethylbenzène	2,1 mg/L ± 10 % 0,7 mg/L	99,9 %
o-dichlorobenzène	1,8 mg/L ± 10 % 0,6 mg/L	99,9 %
2,4 - D	0,210 mg/L ± 10 % 0,07 mg/L	97 %
Carbamazepine 1400 ± 20 %	200 ng/L	>98,6 %
Diethyltoluamide	1400 ± 20 %	200 ng/L	>98,5 %
Linuron	140 ± 20 %	20 ng/L	>96,8 %
Méprobamate	400 ± 20 %	60 ng/L	94,6 %
Métolachlore	1400 ± 20 %	200 ng/L	98,3 %
Triméthoprine	140 ± 20 %	20 ng/L	>96,4 %
Bisphénol A 2000 ± 20 %	300 ng/L	99,4 %
Estrone	140 ± 20 %	20 ng/L	>96,7 %
Nonylphénol	1400 ± 20 %	200 ng/L	>98,9 %
Ibuprofène	400 ± 20 %	60 ng/L	92,9 %
Naproxène	140 ± 20 %	20 ng/L	>96,3 %
Phenytoïne	200 ± 20 %	30 ng/L	>94,8 %

Parametres de tests : pH = 7,5 ± 0,5 à moins d'indications contraires. Débit = 0,78 gpm (2,95 Lpm). Pression = 60 lb/po² (413,7 kPa).
Temps. = 20 °C à 22 °C (68 °F à 71,6 °F). Capacité de service nominale = 200 gallons (757 litres)
Les composés certifiés en vertu de la norme NSF 401 sont considérés comme appartenant à la catégorie des “composés émergents/contaminants secondaires”. Les “composés émergents/contaminants secondaires” sont des composés qui ont été détectés à de faibles concentrations dans des sources d'approvisionnement en eau potable; Meme s'ils n'apparaissent qu'à de faibles concentrations, ces composés peuvent influencer la perception et le niveau d'acceptation de la qualité de l'eau de consommation par le public.

Il est important que les critères de fonctionnement, d'entretien et de remplacement du filtre soient respectés pour que le produit donne le rendement annuncié. Des dommages matériels peuvent subvenir si toutes les instructions ne sont pas respectées.
La cartouche jetable doit etre changee au moins tous les 6 mois.
Utiliser le filtr de remplacement UKF8001, no de piece EDR4RXD1/ EDR4RXD1B. Prix suggeré au détaill en 2015 de 49,99 US/49,95 CAN. Les prix sont indiqués sous réserve de modification.
Le système de contrôle du filtré mesure la quantité d'eau qui passes par le filtré et vous alerte lorsqu vient le temps de replacer le filtré. Pour savoir comment vérifier l'etat du filtré, consulter "Utiliser les commandes" ou "Système de filtration d'eau" dans les instructions d'utilisation ou le guide d'utilisation.
- Àprouv avoir remplace le filtré à eau, purger le système d'eau. Voir les sections "Distributeur d'eau et de glaçons" ou "Distributeur d'eau" dans les instructions d'utilisation ou le guide d'utilisation.
- Ces contaminants ne sont pas nécessairement présents dans votre approvisionnement d'eau. Meme si le test a ete effectue dans des conditions de laboratoires standard, le rendement reel peut varier.
Le produit doit etre utilise pour I'eau froide seulement.
Le circuit d'eau doit être installé conformément aux lois et règlements locaux et à ceux de l'État concerné.

Ne pas utiliser ce produit pour filtrer une eau microbiologiquement polluée ou de qualite inconnue en l'absence d'un dispositif de désinfection adequat en amont ou en aval du systeme. Les systèmes certifiés pour la réduction des kystes peuvent etre utilisés pour une eau désinfectee susceptible deContainir des kystes filtrables.Etab. EPA no 10350-MN-005
- Consulter la section "Garantie" (dans les instructions d'utilisation ou le guide d'utilisation) pour connaître la garantie limite, le nom et le numero de téléphone du fabricant.

Directives d'application/paramètres d'approvisionnement en eau
Source d'eau	Puits ou collectivité
Pression d'eau	35 - 120 kPa (241 - 827 lb/po2)
Température de l'eau	33° - 100 °C (1° - 38 °F)
Débit nominal	0,78 L/min. (2,9 gpm) à 60 lb/po2

• Classe I - taillie des particules : >0,5 à <1 um
  ***Conforme aux exigences de reduction du plomb de la norme NSF/ ANSI Standard 53 (testé par Pace Analytical Services, Inc.)
  † Sur la base de la filtration de kystes de Cryptosporidium parvum
  †† Fibres de longueur supérieure à 10 um
  NSF est une marque déposée de NSF International.

GARANTIE LIMITÉE DES APPAREILS DE RÉFRIGÉRATION WHIRLPOOL®

ATTACHEZ ICI VOTRE REÇU DE VENTE. UNE PREUVE D'ACHAT EST OBLIGATOIRE POUR OBTENIR L'APPLICATION DE LA GARANTIE.

Lorsque vous appelez le centre d'eXperience à la clientèle, veuillez garder à disposition les renseignements suivants :

■ Nom, adresse et numero de téléphone
Numeros de modele et de série
Une description claire et détaillée du problème rencontre
Une preuve d'achat incluant le nom et I'adresse du marchand ou du détaillant

SI VOUS AVEZ BESOIN DE SERVICE :

1. Avant de nous contacteur pour obtenir un dépannage, veuillez déterminer si des réparations sont nécessaires pour votre produit. Certains problèmes peuvent être résolus sans intervention de dépannage. Prenez quelques minutes pour parcourir la section Dépannage ou Résolution de problèmes du guide d'utilisation et d'entretien ou rendez-vous sur le site http://www.whirlpool.ca.
2. Tout service sous garantie doit etre effectue exclusivement par nos fournisseurs de depannage autoris Whirlpool. Aux E.-U. et au Canada, dirigez toutes vos demandes de service sous garantie au :

Centre d'eXperience de la clientèle Whirlpool

Aux E.-U., composer le 1 800 253-1301. Au Canada, composer le 1 800 807-6777.

Si you residez à l'extérieur du Canada et des 50 États des États-Unis, contactezVote marchand Whirlpool autorise pour déterminer si une autre garantie s'applique.

GARANTIE LIMITEE DE CINQ ANS

CE QUI EST COUVERT CE QUI N'EST PAS COUVERT

GARANTIE LIMITEE DE UN AN

Pendant un an à compter de la date d'achat, lorsque ce gros apparériel menager est installé, utilisé et entrenu conformément aux instructions jointes à ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées "Whirlpool") décidera à sa seule discrétion de replacer le produit ou de couvir le coût des pieces de remplacement spécifiées par l'usine et de la main-d'oeuvre nécessaires pour corriger les vices de matériaux ou de fabrication qui existaient déjà lorsque ce gros apparériel menager a été acheté. S'il est replacé, votre apparéil restera sous garantie pour la durée restant à courir de la période de garantie sur le produit d'origine.

GARANTIE LIMITEE DE LA DEUXIÈME à LA CINQUEIÈME ANNEE INCLUSIVEMENT SUR LA DOUBLURE DE LA CAVITE ET SUR LE SYSTEME DE REFRIGERATION SCILLE

De la deuxième à la cinquième année inclusivement à compter de la date d'achat initiale, lorsque ce gros apparéil memager est installé, utilisé et entretenu conformément aux instructions jointes au produit ou fournies avec, la marque Whirlpool paiera pour les pieces de rechange spécifiées par l'usine et la main d'oeuvre concernant les composants suivants pour corriger les défains non esthétiques de matériel ou de fabrication de ladite piece qui empêchent le réfrigérateur de fonctionner et qui était déjà Presents lorsque ce gros apparéil memager a été achete :

• Doublure de la cavité du réfrigerateur/congélateur si la pierce se fissure en raison d'un vice de matériel ou de fabrication.
• Système de réfrigeration scelle (y compris le compresseur, l'évaporateur, le condenseur, le séchoir et les conduits de connexion).

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRESENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE PAR LA PRESENTE. Le service doit être fouri par une compagne de service désignée par Whirlpool. Cette garantie limitée est valide uniquement aux États-Unis ou au Canada et s'applique exclusivement lorsque le gros appeareil menager est utilisé dans le pays où il a été acheté. La presente garantie limitée est valable à compter de la date d'achat initial par le consommateur. Une preuve de la date d'achat initial est exigée pour obtenir un dépannage dans le cadre de la presente garantie limitée.

1. Usage commercial, non résidentiel ou par plusieurs familles, ou non-respect des instructions d'utilisation, de fonctionnement ou d'installation.
2. Visite à domicile pour montré à l'utilisateur comment utiliser l'appareil.
3. Visites de service pour rectifier une installation ou un entretien fautifs du produit, une installation non conforme aux codes d'électricité ou de plomberie, ou la rectification de l'installation électrique ou de la plomberie du domicile (ex: cablage électrique, fusibles ou tuyaux d'arrivee d'eau du domicile).
4. Pièces consomptibles (ex : ampoules, piles, filtres à air ou à eau, solutions de conservation, etc.).
5. Défauts ou dommage résultat de l'utilisation de pieces ou accessoires Whirlpool non authenteques.
6. Dommages causés par : accident, mèsusage, abus, incendie, inondations, catastrophe naturelle ou l'utilisation de produits non approvés par Whirlpool.
7. Réparations aux pièces ou systèmes dans le but de rectifier un dommage ou des défauts resultant d'une réparation, ALTERATION OU MODIFICATION non autorisée faite à l'appareil.
8. Défauts d'apparance, notamment les éraflures, traces de chic, fissures ou tout autre dommage subi par le fini de l'appareil menager, à moins que ces dommages ne seront des vices de matérielux ou de fabrication et ne soient signalées à Whirlpool dans les 30 jours suivant la date d'achat.
9. Decoloration, rouille ou oxydation des surfaces resultant d'environnements caustiques ou corrosifs incluant des concentrations élevées de sel, un haut degré d'humidité ou une exposition à des produits chimiques (exemples non exhaustifs).
10. Perte d'aliments ou de médicaments due à la défaillance du produit.
11. Enlevement ou livreon. Ce produit est concu pour etre répár à l'intérieur du domicile.
12. Frais de déplacement et de transport pour le depannage/la réparation dans une région éloignée où une Compagnie de service Whirlpool autorisée n'est pas disponible.
13. Retrait ou réinstallation d'appareils inaccessibles ou de dispositifs préinstallés (ex: garnitures, panneux décoratifs, plancher, meubles, ilots de cuisine, plans de travail, panneaux de gypse, etc.) qui entravent le dépannage, le retrait ou le remplacement du produit.
14. Service et pieces pour des appareils dont les numérodes de série et de modèle originaux ont été enlevés, modifiés ou ne peuvent pas été facilement identifiés.

Le couit d'une réparation ou d'un remplacement dans le cadre de ces circonstances exclues est à la charge du client.

CLAUSE D'EXONERATION DE RESPONSABILITE AU TITRE DES GARANTIES IMPLICITES

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITE MARCHANDE OU D'APTITUDE À UN USAGEPARTICULIER, SONT LIMITÉES À CINQ ANS OU À LA PLUS COURTE PÉRIODE AutorISÉE PAR LA LOI. Certains États et certaines provinces ne permettent pas de limitation sur la durée des garanties implicés de qualité marchande ou d'aptitude à un usage particulier, de sorte que la limitation ci-dessus peut ne pas être applicable dans cette cas. Cette garantie vous confère des droits juridiques spécifique et vous pouvez égalément jour d'autres droits qui peuvent varier d'une juridiction à l'autre.

EXONÉRATION DE RESPONSABILITÉ DANS LES DOMAINES NON COUVERTS PAR LA GARANTIE

Whirlpool décline toute responsabilité au titre de la qualité, de la durabilité ou en cas de dépannage ou de réparation nécessaire sur ce gros apparéil menager autre que les responsabilités énoncées dans la presente garantie. Si vous souhaitez une garantie plus étendue ou plus complète que la garantie limite fournie avec ce gros apparéil menager, déssez-vous à Whirlpool ou à votre détaillant pour obtenir les modalités d'achat d'une garantie étendue.

LIMITATION DES RECOURS; EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRESENTE GARANTIE LIMITEE CONSISTE EN LA RAPARATION PREVUE PAR LA PRESENTE. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITE POUR LES DOMMAGES FORTUITS OU INDIRECTS. Certains Etats et certaines provinces ne permettent pas l'exclusion ou la limitation des dommages fortuits ou indirects de sorte que ces limitations et exclusions peuvent ne pas etre applicables dans cette cas. Cette garantie vous confere des droits juridiques specifiques et vous pouvez egalement jourir d'autres droits qui peuvent varier d'une juridiction a I'autre.

02/17

Whirlpool
