TVDR6606GGB - Cuisinière VIKING - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière à gaz encastrable
Marque	Viking
Modèle	TVDR6606GGB
Largeur	121,9 cm (48 po)
Profondeur	68,6 cm (27 po)
Hauteur	91,4 cm (36 po)
Poids	Environ 136 kg (300 lb)
Alimentation	Gaz naturel (convertible au propane)
Nombre de brûleurs de surface	6
Types de brûleurs	Brûleurs à gaz avec allumage électronique
Plaque française (Griddle)	Oui, amovible
Allumage	Électronique
Sécurité	Détection de flamme, arrêt automatique en cas d'extinction
Matériau	Acier inoxydable
Nettoyage	Grilles et têtes de brûleur amovibles, lavage à l'eau savonneuse
Pièces détachées incluses	Kit de conversion propane (orifices, étiquette)
Réparabilité	Assistance technique et pièces disponibles auprès de Viking
Informations générales	Fabriqué par Viking Range, LLC, Greenwood, MS, USA

FOIRE AUX QUESTIONS - TVDR6606GGB VIKING

Comment convertir la cuisinière du gaz naturel au propane ?

Suivez les instructions du manuel de conversion fourni. Vous devez inverser le piston du régulateur et remplacer les orifices des brûleurs par ceux du kit. Utilisez une solution d'eau savonneuse pour vérifier l'absence de fuites après conversion.

Comment nettoyer les brûleurs de surface ?

Retirez les grilles et les têtes de brûleur. Lavez-les à l'eau chaude savonneuse, rincez et séchez complètement. Ne pas obstruer les orifices avec des débris.

Que faire en cas d'odeur de gaz ?

Ne tentez pas d'allumer un appareil. Ne touchez à aucun interrupteur électrique. Évacuez les lieux et appelez immédiatement votre fournisseur de gaz depuis un téléphone extérieur. Suivez ses instructions.

Comment allumer un brûleur de surface ?

Tournez le bouton du brûleur en position haute. L'allumeur électronique produit des étincelles. Si le brûleur ne s'allume pas, vérifiez que la tête est correctement installée et que l'orifice n'est pas obstrué.

Où se trouve l'étiquette des caractéristiques nominales ?

L'étiquette est située sous le panneau de commande, sur le châssis de l'appareil. Elle indique le type de gaz, la pression et les informations de sécurité.

Puis-je utiliser la plaque française pour cuire des crêpes ?

Oui, la plaque française est idéale pour les crêpes, les pancakes et les grillades. Préchauffez-la à feu moyen et graissez légèrement la surface.

Comment retirer la plaque française pour nettoyage ?

Laissez refroidir la plaque. Retirez les vis de fixation si nécessaire (selon modèle). Soulevez la plaque et nettoyez-la avec une éponge non abrasive. Ne pas utiliser de nettoyants agressifs.

Quel type de gaz utiliser avec cette cuisinière ?

L'appareil est livré pour fonctionner au gaz naturel. Il peut être converti au propane à l'aide du kit inclus. Vérifiez l'étiquette pour la pression de gaz appropriée.

Comment remplacer un orifice de brûleur ?

Débranchez l'alimentation électrique. Retirez la bride du brûleur et dévissez l'orifice avec un tourne-écrou. Utilisez du ruban adhésif à l'intérieur de la douille pour éviter de perdre l'orifice. Installez le nouvel orifice et remontez.

Où trouver le numéro de série de l'appareil ?

Le numéro de série se trouve sur l'étiquette des caractéristiques nominales, sous le panneau de commande. Il est nécessaire pour l'assistance technique et les pièces de rechange.

MODE D'EMPLOI TVDR6606GGB VIKING

Contenu du kit de conversion de l'orifice PL

Description Numéro de pieces/Size Quantité
Brûleurs de surface arrière (B) #78 1
Brûleurs de surface arrière (C) #105 2
Brûleurs de surface avant (D) #120 3
Plaque Française (F) #90 1
Étiquette de conversion PF030377 1
Instructions de conversion du LPKTVDR 056242-000 1

REMARQUE: En fonction du modèle à convertir, certains orifices ne peuvent pas être utilisés.

RISQUE d'incendie/ d'explosion

Si les instructions de ce manuel ne sont pas parfaitement suivies, cela

peut provoquer un incendie ou une explosion qui entraînerait des dégâts matériels, des blessures corporelles ou la mort.

CONSIGNES EN CAS D'ODEUR DE GAZ :

• NE PAS tenter d'allumer quelque appareil que ce soit.
• NE PAS toucher aux interrupteurs électriques.
• N'UTILISEZ aucun téléphone dans votre bâtiment.
• Appelez immédiatement votre fournisseur de gaz à partir d'un téléphone chez un voisin. Suivez les instructions du fournisseur de gaz.
• Si vous n'arrivez pas à joindre votre fournisseur de gaz, appelez les pompiers. L'installation et l'entretien doivent être réalisés en cas d'atteindre le gaz.

par un installateur qualifié, une agence d'entretien ou le fournisseur de gaz

Mise en GARDE

S'assurer que l'alimentation électrique est désactivée et coupée au niveau du boîtier

de disjoncteurs lors de la conversion de l'appareil.

Mise en GARDE

Avant de faire fonctionner l'appareil, toujours vérifier qu'il n'y a pas de fuites de gaz à l'aide

d'une solution d'eau savonneuse ou toute autre méthode acceptable. NE PAS utiliser de flamme nue pour rechercher une fuite.

Conversion du régulateur

Déposer l'écrou hexagonal du dessus du régulateur. - Ôter le piston plastique de l'écrou hexagonal. - Inverser le piston et le réinstaller sur l'écrou hexagonal en appuyant fermement.

REMARQUE: Le piston porte les marques « NAT » ou « PL ». Le type de combustible converti s'affiche sur la partie inférieure du piston.

Appuyez sur le côté avec le doigt pour enlever la goupille du chapeau

• Réinstaller l'écrou hexagonal sur le régulateur dans la configuration voulue.

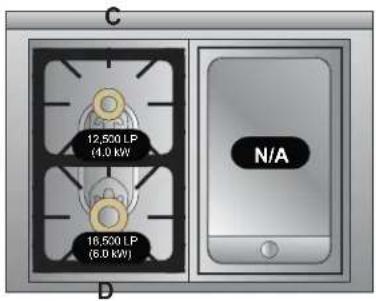

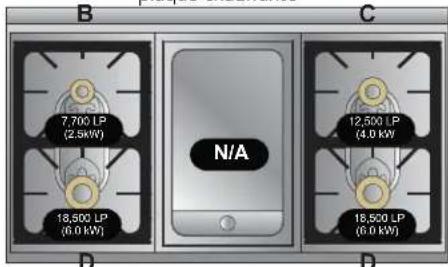

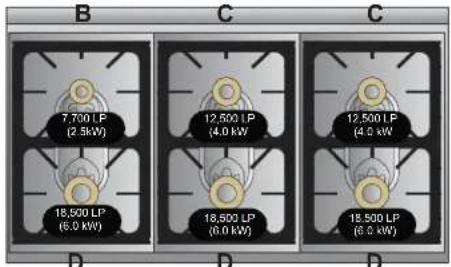

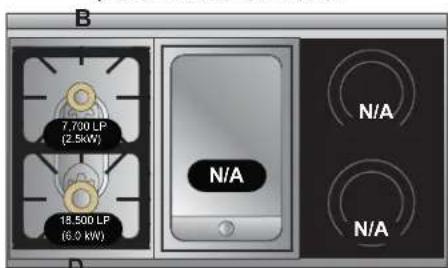

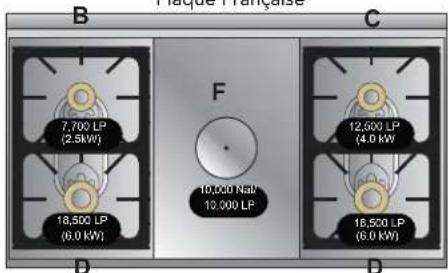

Emplacements de l'orifice

36 po W/4 Brûleurs de surface

36 po W/2 Brûleurs de surface / plaque chauffante

48 po W/6 Brûleurs de surface

48 po W/4 Brûleurs de surface/ plaque chauffante

48 po W/2 Brûleurs de surface/ plaque chauffante/Induction

48 po W/4 Brûleurs de surface/ Plaque Française

48 po W/4 Brûleurs de surface/Induction

Déposer toutes les grilles, têtes de brûleur de surface et la plaque française

Conversion du brûleur de surface

-Localiser l'orifice approprié

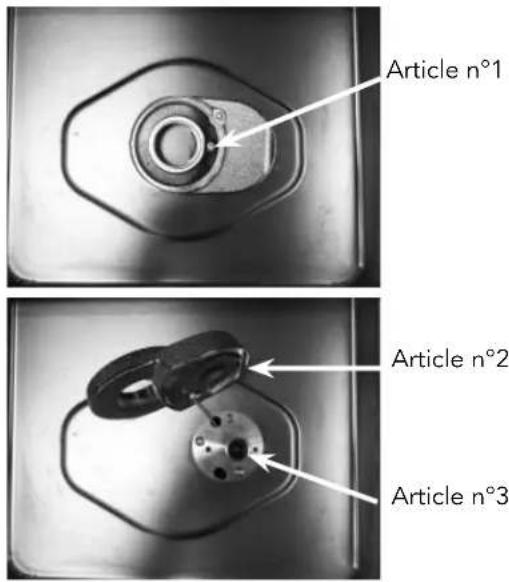

-Déposer tournevis à tête plate vis (Article n°1). - Poser la bride brûleur de côté - ne débranchez pas le câble de l'allumeur. (Article n°2). - Utiliser un tourne-écrou pour enlever l'orifice (Article n°3). - Remplacer par orifice correct - reportez-vous à la page précédente.

Conseil technique: Appliquer du ruban à l'intérieur de la douille pour faciliter la dépose des orifices du brûleur de surface. Cette méthode permet d'éviter que les orifices tombent dans la cuisine pendant la dépose.

• Après avoir remplacé l'orifice, remettez la bride brûleur Article #2.
• Poser à nouveau les vis et inverser la méthode pour la réinstallation.

REMARQUE: Pour installer correctement la tête du brûleur, tourner jusqu'à ce que la tête du brûleur se fixe dans la rainure.

Conversion du brûleur de la plaque française

-Déposer la vis autour du brûleur. - Déposer les vis qui maintiennent la cuve. - Glisser la boîte des brûleurs avec imprudence et sortir. - L'orifice se trouve sous la bride de l'orifice, fixée au tube. - Utiliser un tourne-écrou pour enlever l'orifice.

Conseil technique: Appliquer du ruban à l'intérieur de la douille pour faciliter la dépose des orifices du brûleur de surface. Cette méthode permet d'éviter que les orifices tombent dans la cuisinière pendant la dépose.

• Après le remplacement de l'orifice, réinstaller du brûleur boîte et la plaque française

la bride de l'orifice

I'orifice

Emplacement de l'étiquette de caractéristiques nominales

Lorsque la conversion du PL/Propane est terminée, remplir l'étiquette de conversion ci-jointe et la placer à côté de l'étiquette de caractéristiques nominales.

L'étiquette de caractéristiques nominales est située sous le panneau de commande.

Viking Range, LLC

111 Front Street

Greenwood, Mississippi 38930 USA

[phone]

Pour obtenir des renseignements sur le produit, appeler au 1-888-(845-4641)

Pour obtenir des renseignements sur le produit, appelez au 1 888 (845-4641)

ou visitez notre site Web à vikingrange.com aux É.-U. ou brigade.ca au Canada
