Type de produit	Cuisinière à gaz
Marque	Viking
Modèle	TVDR6606GAW
Largeur	36 pouces (91,4 cm)
Nombre de brûleurs de surface	4 (selon modèle)
Puissance des brûleurs (LP)	Arrière: 7 700 BTU (2,5 kW), Avant: 18 500 BTU (6,0 kW), etc.
Type de gaz compatible	Gaz naturel ou propane (LP) - convertible
Alimentation électrique	120 V / 60 Hz (pour allumeurs et commandes)
Régulateur de pression intégré	Oui, convertible entre gaz naturel et LP
Fonctions de sécurité	Coupure automatique de gaz en cas d'extinction de flamme
Entretien et nettoyage	Grilles amovibles, nettoyage des brûleurs avec solution savonneuse
Pièces détachées et réparabilité	Kit de conversion LPKTVDR disponible, orifices interchangeables
Informations générales	Notice d'utilisation et d'installation disponible gratuitement

FOIRE AUX QUESTIONS - TVDR6606GAW VIKING

Comment convertir la cuisinière du gaz naturel au propane ?

Utilisez le kit de conversion LPKTVDR fourni. Suivez les instructions : inversez le piston du régulateur, remplacez les orifices des brûleurs par ceux adaptés au LP, puis vérifiez l'absence de fuites avec de l'eau savonneuse.

Où se trouve l'étiquette des caractéristiques nominales ?

L'étiquette se situe sous le panneau de commande de la cuisinière.

Quelle est la puissance des brûleurs en propane ?

Les brûleurs arrière (B) font 7 700 BTU (2,5 kW), les brûleurs avant (D) font 18 500 BTU (6,0 kW). Consultez le manuel pour les autres positions.

Comment changer un orifice de brûleur ?

Déposez la bride du brûleur avec un tournevis à tête plate, retirez l'orifice avec un tourne-écrou, remplacez par le nouvel orifice et réinstallez la bride. Conseil : placez du ruban adhésif dans la douille pour éviter de perdre l'orifice.

Que faire en cas d'odeur de gaz ?

N'allumez aucun appareil, ne touchez pas aux interrupteurs, quittez le bâtiment et appelez votre fournisseur de gaz depuis un téléphone voisin. Si impossible, contactez les pompiers.

Puis-je utiliser la cuisinière avec du gaz naturel sans conversion ?

Oui, si elle est déjà configurée pour le gaz naturel. Vérifiez que le régulateur est réglé sur NAT et que les orifices sont ceux d'origine.

Comment nettoyer les brûleurs ?

Retirez les grilles et les têtes de brûleur. Nettoyez-les avec une solution d'eau savonneuse et une brosse douce. Ne pas utiliser de flamme nue pour vérifier les fuites.

Est-il nécessaire de couper l'alimentation électrique avant la conversion ?

Oui, coupez l'alimentation électrique au niveau du boîtier de disjoncteurs avant de commencer la conversion pour éviter tout risque de choc électrique.

Où trouver le numéro de pièce pour les orifices ?

Le kit LPKTVDR contient les orifices numérotés #78, #105, #120, #90. La référence varie selon le modèle. Contactez Viking au 1-888-845-4641.

Comment installer correctement la tête de brûleur après remplacement ?

Tournez la tête du brûleur jusqu'à ce qu'elle s'enclenche dans la rainure prévue à cet effet. Assurez-vous qu'elle est bien positionnée avant de remettre les grilles.

MODE D'EMPLOI TVDR6606GAW VIKING

Guide d'installation

LPKTVDR LP Kit de Conversion pour Cuisinières Tuscany

Contenu du kit de conversion de l'orifi ce PL

Description Numéro de pièce/Size Quantité
Brûleurs de surface arrière (B) #78 1
Brûleurs de surface arrière (C) #105 2
Brûleurs de surface avant (D) #120 3
Plaque Française (F) #90 1
Étiquette de conversion PF030377 1
Instructions de conversion du LPKTVDR 056242-000 1

REMARQUE : En fonction du modèle à convertir, certains orifi ces ne peuvent pas être utilisés.

IMPORTANT - À lire et à suivre!

AVERTISSEMENT

RISQUE D'INCENDIE/ D'EXPLOSION

Si les instructions de ce manuel ne sont pas parfaitement suivies, cela

peut provoquer un incendie ou une explosion qui entraînerait des dégâts matériels, des blessures corporelles ou la mort.

CONSIGNES EN CAS D'ODEUR DE GAZ :

• NE PAS tenter d'allumer quelque appareil que ce soit.
• NE PAS toucher aux interrupteurs électriques.
• N'UTILISEZ aucun téléphone dans votre bâtiment.
• Appelez immédiatement votre fournisseur de gaz à partir d'un téléphone chez un voisin. Suivez les instructions du fournisseur de gaz.
• Si vous n'arrivez pas à joindre votre fournisseur de gaz, appelez les pompiers. L'installation et l'entretien doivent être réalisés par un installateur qualifié, une agence d'entretien ou le fournisseur de gaz

MISE EN GARDE

S'assurer que l'alimentation

électrique est désactivée

coupée au niveau du boîtier

de disjoncteurs lors de la conversion de

l'appareil.

MISE EN GARDE

Avant de faire fonctionner l'appareil, toujours vérifi er qu'il n'y a pas de fuites de gaz à l'aide

d'une solution d'eau savonneuse ou toute autre méthode acceptable. NE PAS utiliser de fl amme nue pour rechercher une fuite.

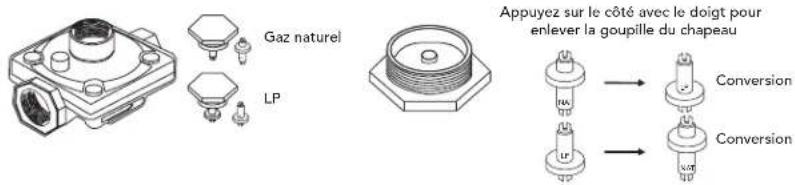

Conversion du régulateur

• Déposer l'écrou hexagonal du dessus du régulateur.
• Ôter le piston plastique de l'écrou hexagonal.
• Inverser le piston et le réinstaller sur l'écrou hexagonal en appuyant fermement.

REMARQUE : Le piston porte les marques « NAT » ou « PL ». Le type de combustible converti s'affi che sur la partie inférieure du piston.

- Réinstaller l'écrou hexagonal sur le régulateur dans la configuration voulue.

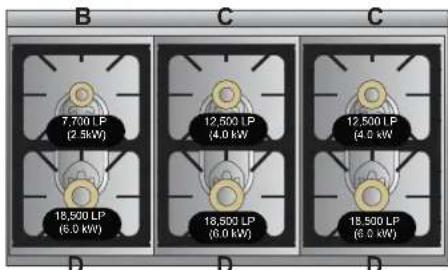

Emplacements de l'orifi ce

36 po W /4 Brûleurs de surface

48 po W /6 Brûleurs de surface

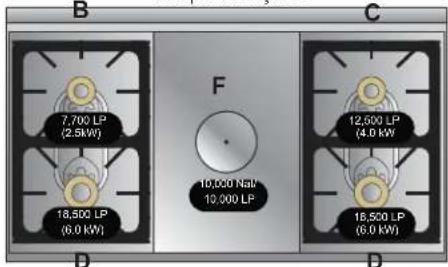

48 po W /4 Brûleurs de surface/ Plaque Française

48 po W /4 Brûleurs de surface/Induction

Déposer toutes les grilles, têtes de brûleur de surface et la plaque française

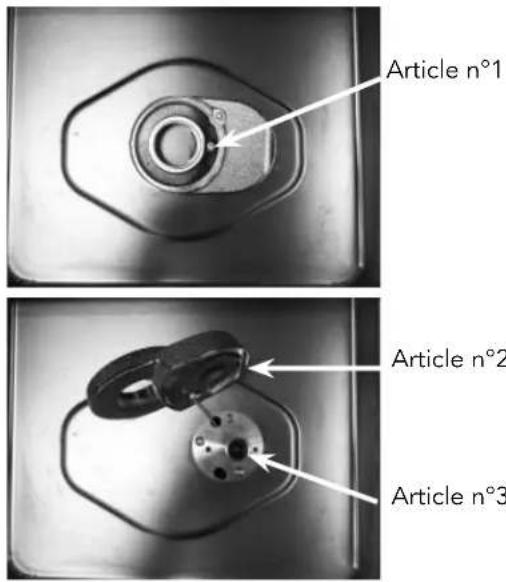

Conversion du brûleur de surface

-Localiser l'orifi ce approprié
-Déposer tournevis à tête plate vis (Article n°1).
- Poser la bride brûleur de côté - ne débranchez pas le câble de l'allumeur. (Article n°2).
-Utiliser un tourne-écrou pour enlever l'orifi ce (Article n°3).
- Remplacer par orifi ce correct - reportez-vous à la page précédente.

Conseil technique : Appliquer du ruban à l'intérieur de la douille pour faciliter la dépose des orifi ces du brûleur de surface. Cette méthode permet d'éviter que les orifi ces tombent dans la cuisinière pendant la dépose.

• Après avoir remplacé l'orifi ce, remettez la bride brûleur Article #2.
• Poser à nouveau les vis et inverser la procédure pour la réinstallation.

REMARQUE : Pour installer correctement la tête du brûleur, tourner jusqu'à ce que la tête du brûleur se fixe dans la rainure.

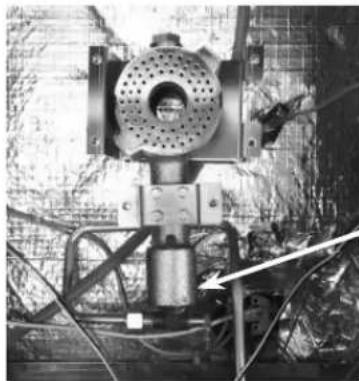

Conversion du brûleur la plaque française

-Déposer la vis autour de brûleur.
-Déposer les vis qui maintiennent la cuve.
-Glisser la boîte des brûleurs avec impatience et sortez.

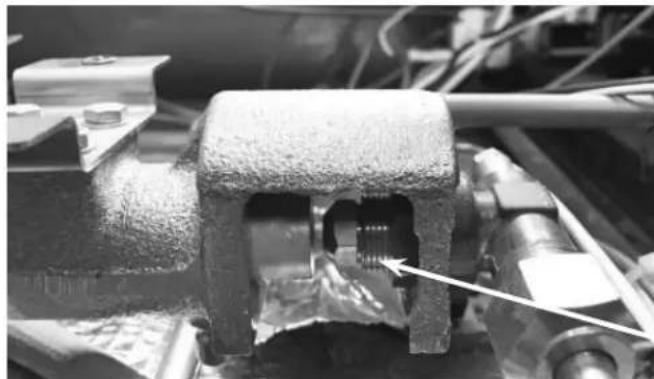

-Orifi ce se trouve sous la bride de l'orifi ce, fi xée au tube.
-Utiliser un tourne-écrou pour enlever l'orifi ce.

Conseil technique : Appliquer du ruban à l'intérieur de la douille pour faciliter la dépose des orifi ces du brûleur de surface. Cette méthode permet d'éviter que les orifi ces tombent dans la cuisinière pendant la dépose.

- Après le remplacement de l'orifi ce, réinstaller du brûleur boîte et la plaque française

la bride de l'orifi ce

Emplacement de l'étiquette de caractéristiques nominales

Lorsque la conversion du PL/Propane est terminée, remplir

l'étiquette de conversion ci-jointe et la placer à côté de l'étiquette de caractéristiques nominales.

L'étiquette de caractéristiques nominales est située sous le panneau de commande.

Pour obtenir des renseignements sur le produit, appeler au 1 888 (845-4641)

ou visitez notre site Web à vikingrange.com aux É.-U. ou brigade.ca au Canada
