TVDR6606IAW - Cuisinière VIKING - Notice d'utilisation et mode d'emploi gratuit

Marque	Viking
Modèle	TVDR6606IAW
Type de produit	Cuisinière à gaz
Nombre de brûleurs de surface	6 (configurations possibles selon le modèle)
Alimentation	Gaz naturel ou propane (convertible)
Conversion au propane	Kit de conversion LPKTVDR inclus
Types de brûleurs	Brûleurs de surface arrière (B, C) et avant (D), plaque française (F)
Dimensions typiques (L x P x H)	91,4 cm x 71,1 cm x 91,4 cm (36" x 28" x 36")
Poids approximatif	113 kg (250 lb)
Tension électrique	120 V / 60 Hz (pour allumeurs et éclairage)
Matériau de la surface	Acier inoxydable
Sécurité	Arrêt automatique de sécurité en cas de flamme éteinte (selon modèle)
Pièces détachées	Disponibles via Viking Range (orifices, têtes de brûleur, régulateur)
Réparabilité	Indice de réparabilité élevé (pièces standardisées, guides disponibles)
Entretien et nettoyage	Grilles et têtes de brûleur amovibles, nettoyage avec solution savonneuse

FOIRE AUX QUESTIONS - TVDR6606IAW VIKING

Comment convertir la cuisinière du gaz naturel au propane ?

Utilisez le kit de conversion LPKTVDR fourni. Suivez les instructions : inversez le piston du régulateur, remplacez les orifices des brûleurs par ceux de la taille appropriée (reportez-vous au tableau des orifices), puis vérifiez l'absence de fuites avec une solution d'eau savonneuse. Ne jamais utiliser une flamme nue pour détecter les fuites.

Où se trouve l'étiquette des caractéristiques nominales ?

L'étiquette des caractéristiques nominales est située sous le panneau de commande. Après conversion au propane, apposez l'étiquette de conversion fournie à côté de celle-ci.

Comment déposer les orifices des brûleurs de surface sans les perdre ?

Appliquez du ruban adhésif à l'intérieur de la douille du tourne-écrou pour retenir l'orifice. Cela évite qu'il tombe dans la cuisinière lors de la dépose.

Quels types de brûleurs sont compatibles avec ce modèle ?

Ce modèle peut recevoir des brûleurs de surface arrière (tailles B et C), avant (taille D) et une plaque française (taille F). Les orifices correspondants sont inclus dans le kit de conversion.

Comment savoir si la conversion au propane est correctement réalisée ?

Après conversion, vérifiez que le piston du régulateur affiche 'PL' sur la partie inférieure. Testez chaque brûleur : la flamme doit être bleue et stable. Appliquez une solution d'eau savonneuse sur tous les raccords : aucune bulle ne doit se former.

Puis-je utiliser la cuisinière sans convertir pour le propane si elle est alimentée au gaz naturel ?

Oui, la cuisinière est livrée configurée pour le gaz naturel. Ne modifiez pas le régulateur ni les orifices si vous utilisez du gaz naturel. La conversion est nécessaire uniquement pour le propane.

Comment nettoyer les têtes de brûleur et les grilles ?

Déposez les têtes de brûleur et les grilles. Lavez-les à l'eau chaude savonneuse, rincez et séchez complètement. Ne les remettez pas en place tant qu'elles sont humides. Évitez les nettoyants abrasifs.

Que faire si une odeur de gaz est détectée ?

Ne pas allumer d'appareil, ne pas toucher aux interrupteurs électriques, ne pas utiliser de téléphone dans le bâtiment. Quittez les lieux, appelez votre fournisseur de gaz depuis un téléphone voisin, ou les pompiers si nécessaire. Faites inspecter l'installation par un professionnel.

Comment installer la plaque française ?

La plaque française se monte sur la zone centrale. Retirez les grilles et les têtes de brûleur correspondants, placez la plaque dans l'évidement et fixez-la avec les vis fournies. Assurez-vous qu'elle est bien stable avant utilisation.

Où trouver les pièces de rechange pour ce modèle ?

Les pièces détachées (orifices, têtes de brûleur, régulateur, etc.) sont disponibles auprès de Viking Range ou de revendeurs agréés. Contactez le service client au 1-888-845-4641 (États-Unis) ou visitez vikingrange.com.

MODE D'EMPLOI TVDR6606IAW VIKING

Guide d'installation

LPKTVDR LP Kit de Conversion pour Cuisinières Tuscany

Contenu du kit de conversion de l'orifi ce PL

Description Numéro de pieces/Size Quantité
Brûleurs de surface arrière (B) #78 1
Brûleurs de surface arrière (C) #105 2
Brûleurs de surface avant (D) #120 3
Plaque Française (F) #90 1
Étiquette de conversion PF030377 1
Instructions de conversion du LPKTVDR 056242-000 1

REMARQUE: En fonction du modele à convertir, certains orifi ces ne peuvent pas etre utilisés.

IMPORTANT - À litre et à suivre!

A VERTISSEMENT

RISQUE D'INCENDIE/ D'EXPLOSION

Si les instructions de ce manuel ne sont pas parfaitement suivies, cela

peut provoquer un incendie ou une explosion qui entraînerait des dégats matériels, des blessures corporelles ou la mort.

CONSIGNES EN CAS D'ODEUR DE GAZ :

• NE PAS tenter d'allumer quelque appareil que ce soit.
• NE PAS toucher aux interrupteurs électriques.
• N'UTILISEZ aucun téléphone dans votre[bâtiment.
• Appelez immédiatement votre fournisseur de gaz à partir d'un téléphone chez un voisin. Suivez les instructions du fournisseur de gaz.
• Si vous n'arrivez pas à joindre votre fournisseur de gaz, appeleez les pompiers. L'installation et l'entretien doivent être réalisés en cas d'attéignir des personnes.

par un installateur qualifié, une agence d'entretien ou le fournisseur de gaz

MISE EN GARDE

S'assurer que l'alimentation

electrique est désactivée

coupee au niveau du boîtier

de disjoncteurs lors de la conversion de l'appareil.

MISE EN GARDE

Avant de faire fonctionner

I'appareil, tousjresverifi er qu'il n'y a pas de fuites de gaz à I'aie

d'une solution d'eau savonneuse ou

toute autre méthode acceptable. NE PAS

utiliser de fi amme rue pour rechercher

une fuite.

Conversion du régulateur

Déposer l'écrou hexagonal du dessus du régulateur.
- Oter le piston plastique de l'écrou hexagonal.
- Inverser le piston et le réinstaller sur l'écrou hexagonal en appuyant fermement.

REMARQUE: Le piston porte les marques « NAT » ou « PL ». Le type de combustible converti s'affi che sur la partie inférieure du piston.

Appuyez sur le cote avec le doigt pour enlever la goupille du chapeau

• Réinstaller l'écrou hexagonal sur le régulateur dans la confi guration voulue.

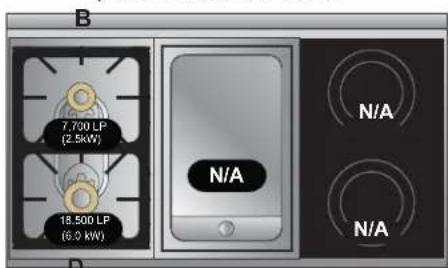

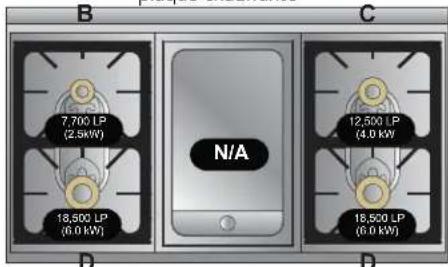

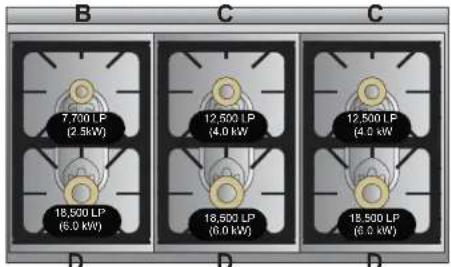

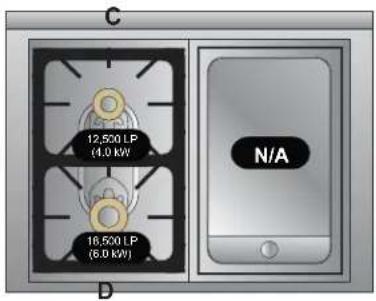

Emplacements de l'orifice

36 po W/4 Brûleurs de surface

36 po W/2 Brûleurs de surface/ plaque chauffante

48 po W/6 Brûleurs de surface

48 po W/4 Bruleurs de surface/ plaque chauffante

48 po W/2 Brûleurs de surface/ plaque chauffante/Induction

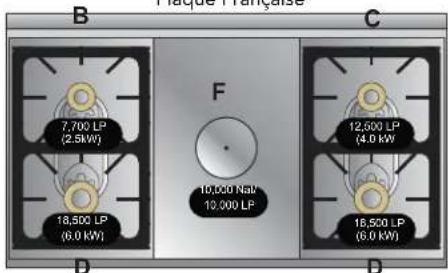

48 po W/4 Brûleurs de surface/ Plaque Française

48 po W/4 Brûleurs de surface/Induction

Surface Burner Conversion

Déposer toutes les grilles, têtes de brûleur de surface et la plaque française

Conversion du brûleur de surface

-Localiser l'orifi ce approprié
-Déposer tournevis à tête plate vis (Article n°1).
- Poser la bride brûleur de côté - ne débranchez pas le cable de l'allumeur. (Article n°2).
-Utiliser un tourne-écrou pour enlever l'orifi ce (Article n°3).
- Remplacer par orifice correct - reportez-vous à la page précédente.

Conseil technique: Appliquer du ruban à l'intérieur de la douille pour faciliter la dépose des orifi ces du brûleur de surface. Cette méthode permet d'eviter que les orifi ces tombent dans la cuisinependant la dépose.

• ÀpRES avoir remplace l'orifi ce, remettez la bride bruleur Article #2.
• Poser à nouveau les vis et inverser la méthode pour la réinstallation.

REMARQUE: Pour installer correctement la tete du brûleur, tourner jusqu'à ce que la tete du brûleur se fi xé dans la rainure.

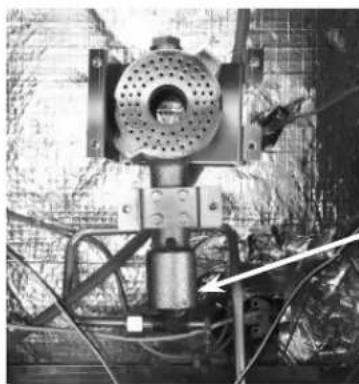

Conversion du brûleur la plaque française

-Déposer la vis autour de brûleur.
- Déposer les vis qui Maintiennent la cuve.
-Glisser la boite des brûleurs avec impatience et sortez.

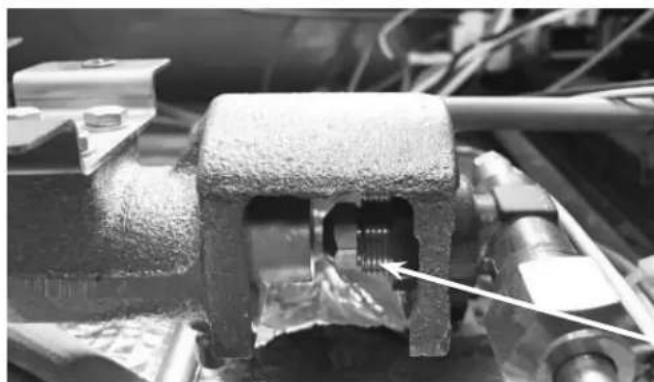

-Orifice se trouve sous la bride de l'orifice, fi xée au tube.
-Utiliser un tourne-écrou pour enlever l'orifi ce.

Conseil technique: Appliquer du ruban à l'intérieur de la douille pour faciliter la dépose des orifi ces du brûleur de surface. Cette méthode permet d'éviter que les orifi ces tombent dans la cuisinière pendant la dépose.

• ÀpRES le remplacement de l'orifi ce, réinstaller du bruleur boite et la plaque francaise

la bride de l'orifice

I'orifice

Emplacement de I'etiquette de caractéristiques nominales

Lorsque la conversion du PL/Propane est terminée, replir l'étiquette de conversion ci-jointe et la placer à côté de l'étiquette de caractéristiques nominales.

L'étiquette de caractéristiques nominales est située sous le panneau de commande.

Viking Range, LLC

111 Front Street

Greenwood, Mississippi 38930 USA

[phone]

For product information, call 1-888-(845-4641)

Pour obtenir des renseignements sur le produit, appeler au 1 888 (845-4641)

ou visitez notre site Web à vikingrange.com aux É.-U. ou brigade.ca au Canada
