VCWH53648BK - Hotte VIKING - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de hotte	Hotte décorative
Dimensions	Largeur : 60 cm
Débit d'air	Max : 600 m³/h
Niveaux de puissance	3 niveaux de vitesse
Éclairage	LED intégré
Filtration	Filtres à charbon et filtres métalliques lavables
Installation	Installation murale
Consommation énergétique	Classe énergétique : A
Niveau sonore	Max : 65 dB
Fonctionnalités supplémentaires	Fonction de minuterie
Maintenance	Filtres à nettoyer tous les 3 mois
Sécurité	Protection contre la surchauffe
Garantie	2 ans

FOIRE AUX QUESTIONS - VCWH53648BK VIKING

Comment installer la hotte VIKING VCWH53648BK ?

Pour installer la hotte, assurez-vous de suivre le manuel d'installation fourni. Il est recommandé de la fixer à une hauteur de 65 à 75 cm au-dessus de la surface de cuisson.

Quelle est la puissance d'aspiration de la hotte ?

La VIKING VCWH53648BK a une puissance d'aspiration maximale de 1200 m³/h, ce qui la rend efficace pour éliminer les fumées et les odeurs.

Comment nettoyer les filtres de la hotte ?

Les filtres en aluminium peuvent être nettoyés à la main ou au lave-vaisselle. Assurez-vous de les laver tous les 1 à 2 mois pour maintenir une performance optimale.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord si la hotte est correctement branchée. Si elle est branchée mais ne s'allume pas, vérifiez le disjoncteur et remplacez les ampoules si nécessaire.

Est-ce que la hotte VIKING VCWH53648BK fonctionne en mode recyclage ?

Oui, la hotte peut fonctionner en mode recyclage si elle est équipée de filtres à charbon. Assurez-vous d'installer ces filtres pour utiliser cette fonctionnalité.

Comment réduire le bruit de la hotte ?

Pour réduire le bruit, assurez-vous que la hotte est correctement installée et qu'il n'y a pas de vibrations. Vous pouvez également utiliser des vitesses d'aspiration plus faibles lorsque cela est possible.

Quels types d'ampoules sont compatibles avec la hotte ?

La VIKING VCWH53648BK utilise des ampoules halogènes ou LED de type GU10. Vérifiez toujours les spécifications avant de remplacer les ampoules.

La hotte a-t-elle une garantie ?

Oui, la hotte VIKING VCWH53648BK est généralement couverte par une garantie de 2 ans. Veuillez consulter votre documentation pour des détails spécifiques.

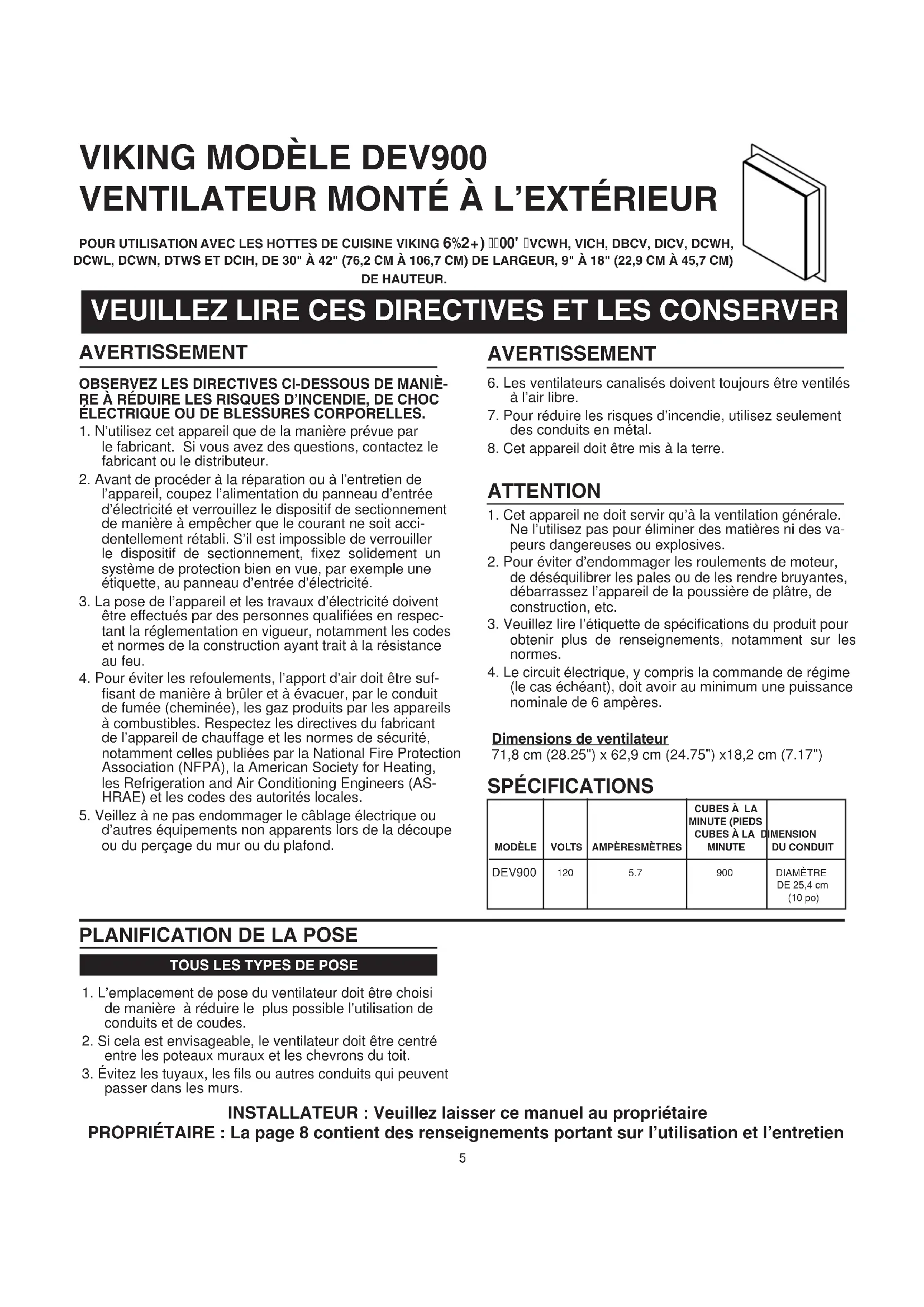

MODE D'EMPLOI VCWH53648BK VIKING

1. N'utilisez cet appareil que de la manière prévue par le fabricant. Si vous avez des questions, contactez le fabricant ou le distributeur.
2. Avant de procéder à la réparation ou à l'entretien de l'appareil, coupez l'alimentation du panneau d'entrée d'électricité et verrouillez le dispositif de sectionnement de manière à empêcher que le courant ne soit accidentellement rétabli. S'il est impossible de verrouiller le dispositif de sectionnement, fixez solidement un système de protection bien en vue, par exemple une étiquette, au panneau d'entrée d'électricité.
3. La pose de l'appareil et les travaux d'électricité doivent être effectués par des personnes qualifiées en respectant la réglementation en vigueur, notamment les codes et normes de la construction ayant trait à la résistance au feu.
4. Pour éviter les refoulements, l'apport d'air doit être suffisant de manière à brûler et à évacuer, par le conduit de fumée (cheminée), les gaz produits par les appareils à combustibles. Respectez les directives du fabricant de l'appareil de chauffage et les normes de sécurité, notamment celles publiées par la National Fire Protection Association (NFPA), la American Society for Heating, les Refrigeration and Air Conditioning Engineers (AS-HRAE) et les codes des autorités locales.
5. Veillez à ne pas endommager le câblage électrique ou d'autres équipements non apparents lors de la découpe ou du perçage du mur ou du plafond.

AVERTISSEMENT

1. Les ventilateurs canalisés doivent toujours être ventilés à l'air libre.
2. Pour réduire les risques d'incendie, utilisez seulement des conduits en métal.
3. Cet appareil doit être mis à la terre.

ATTENTION

1. Cet appareil ne doit servir qu'à la ventilation générale. Ne l'utilisez pas pour éliminer des matières ni des vapeurs dangereuses ou explosives.
2. Pour éviter d'endommager les roulements de moteur, de déséquilibrer les pales ou de les rendre bruyantes, débarrassez l'appareil de la poussière de plâtre, de construction, etc.
3. Veuillez lire l'étiquette de spécifications du produit pour obtenir plus de renseignements, notamment sur les normes.
4. Le circuit électrique, y compris la commande de régime (le cas échéant), doit avoir au minimum une puissance nominale de 6 ampères.

Dimensions de ventilateur

71,8 cm (28.25") x 62,9 cm (24.75") x 18,2 cm (7.17")

SPÉCIFICATIONS

MODÈLE	VOLTS	AMPÈRESMÈTRES	CUBES À LA MINUTE (PIEDS CUBES À LA D MINUTE	DIMENSION DU CONDUIT
DEV900	120	5.7	900	DIAMÈTRE DE 25,4 cm (10 po)

PLANIFICATION DE LA POSE

TOUS LES TYPES DE POSE

1. L'emplacement de pose du ventilateur doit être choisi de manière à réduire le plus possible l'utilisation de conduits et de coudes.
2. Si cela est envisageable, le ventilateur doit être centré entre les poteaux muraux et les chevrons du toit.
3. Évitez les tuyaux, les fils ou autres conduits qui peuvent passer dans les murs.

INSTALLATEUR : Veuillez laisser ce manuel au propriétaire

PROPRIÉTAIRE : La page 8 contient des renseignements portant sur l'utilisation et l'entretien

PRÉPARATION DE L'EMPLACEMENT DE POSE

POSES SUR LES TOITS

1. Choisissez un emplacement de pose pour le ventilateur sur la pente arrière du toit. Placez-le dans un emplacement réduisant au maximum l'utilisation de conduits. Cet emplacement doit être exempt d'obstacles (fils de téléviseur, lignes électriques, etc.) Rappelez-vous que si le dessus du ventilateur affleure le faite du toit, il ne pourra être aperçu de la rue. Gardez cet emplacement en tête pendant que vous travaillez à partir du grenier.

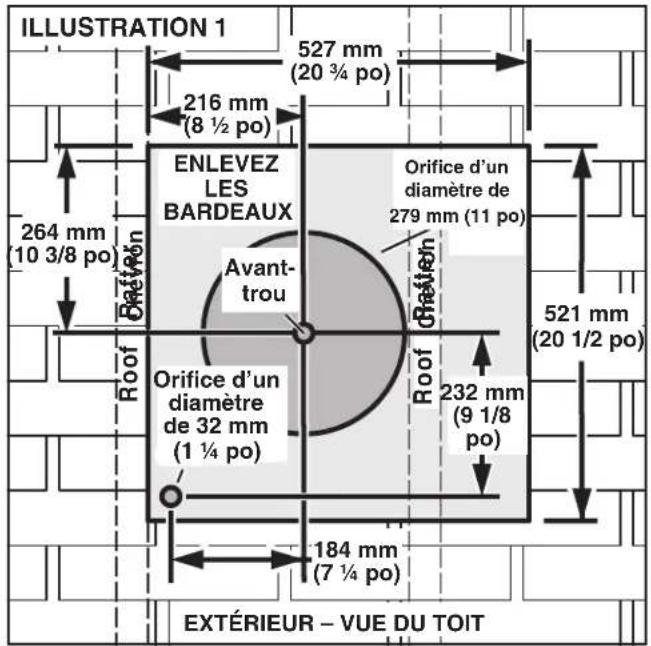

ILLUSTRATION 1 527 mm (20 ¾ po) 216 mm (8 ½ po) ENLEVEZ LES BARDEAUX Orifice d'un diamètre de 279 mm (11 po) Avant- trou Roof Roof 232 mm (9 1/8 po) 264 mm (10 3/8 po) Roof 521 mm (20 1/2 po) 184 mm (7 ¼ po) EXTÉRIEUR – VUE DU TOIT

De l'intérieur du grenier

1. Percez un AVANT-TROU à travers le toit, à une distance de 216 mm (8 ½ po) du rebord intérieur d'un CHEVRON.
   De l'extérieur — sur le toit :
2. Mesurez et tracez un rectangle de 527 mm x 521 mm (20 34 po x 20 12 po). Coupez et retirez seulement les bardeaux qui se trouvent à l'intérieur de ce rectangle.
3. Mesurez et tracez un ORIFICE D'UN DIAMÈTRE DE 279 MM (11 PO) et un ORIFICE D'UN DIAMÈTRE DE 32 MM (1 ¼ PO). Découpez ces orifices de part en part du toit.

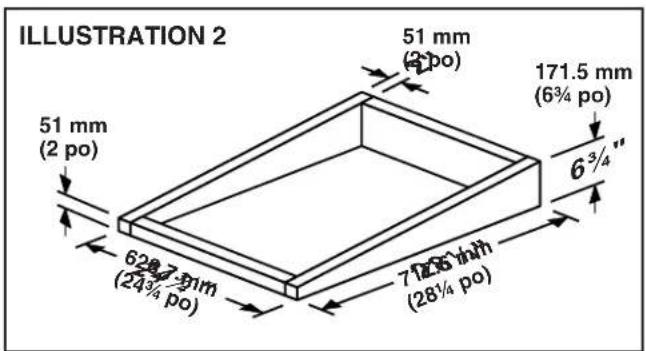

ILLUSTRATION 2 51 mm (2 po) 171.5 mm (6¾ po) 6³/⁴" 51 mm (2 po) 628.7 mm (24¾ po) 712.6 mm (28¼ po)

1. Pour les poses sur les toits plats, construissez une bordure qui supportera le ventilateur avec une pente de 2/12. Reportez à la figure 2. L'extrémité de l'évacuation du ventilateur doit pointer loin des vents dominants.

PRÉPARATION DE L'EMPLACEMENT DE POSE

WALL INSTALLATIONS

1. Choisissez un emplacement sur le mur extérieur. Assurez-vous qu'aucun poteau mural, tuyau ou câble ne passe au niveau de l'ouverture.

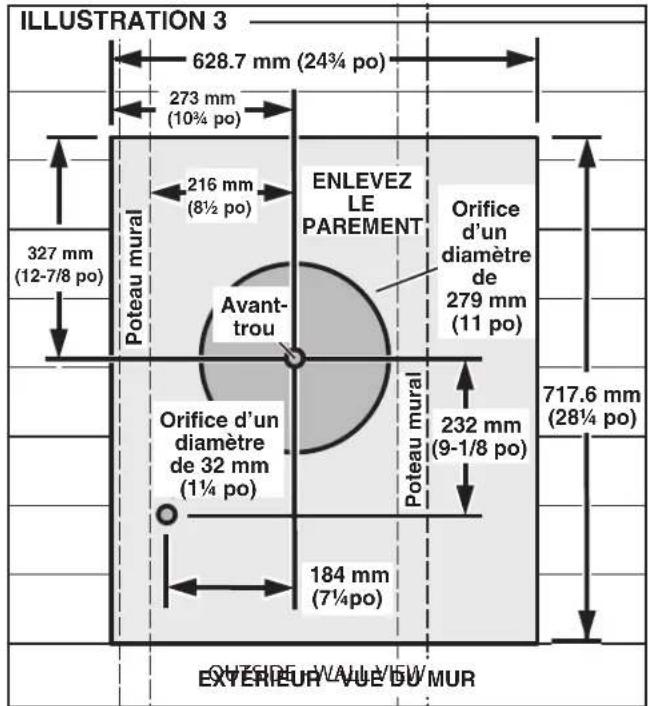

ILLUSTRATION 3 628.7 mm (24¾ po) 273 mm (10¾ po) 216 mm (8½ po) ENLEVEZ LE PAREMENT Orifice d'un diamètre de 279 mm (11 po) 327 mm (12-7/8 po) Avant- trou Orifice d'un diamètre de 32 mm (1¼ po) 232 mm (9-1/8 po) Poteau mural 184 mm (7¼po) 717.6 mm (28¼ po) OUTSIDE WALL VIEW EXTERIOR VALUE DU MUR

De l'intérieur du mur :

1. Percez un AVANT-TROU à travers le mur, à une distance de 216 mm (8 ½ po) du rebord intérieur d'un POTEAU MURAL.TUD.

De l'extérieur — sur le mur :

1. Mesurez et tracez un rectangle de 635 mm x 749 mm (25 po x 29,5 po). Coupez et retirez seulement les bardeaux qui se trouvent à l'intérieur de ce rectangle.
2. Mesurez et tracez un ORIFICE D'UN DIAMÈTRE DE 279 MM (11 PO) et un ORIFICE D'UN DIAMÈTRE DE 32 MM (1 ¼ PO). Découpez ces orifices de part en part du mur.

PRÉPARATION DU VENTILATEUR

TOUS LES TYPES

1. Déballez le ventilateur.
2. Retirez le couvercle et les vis.
3. Enlevez l'emballage de carton protégeant la roue de ventilateur et jetez-le.
4. Retirez le couvercle du boîtier de câblage et les vis.
5. Fixez un connecteur de câble homologué U.L.dans l'ouverture à l'arrière du boîtier de câblage.

POSE DU VENTILATEUR

POSES SUR LES TOITS

1. Retirez les premiers deux tiers des clous à toiture des bardeaux se trouvant autour de la zone de découpe puis soulevez délicatement les bardeaux de manière à permettre à la feuille de tôle noire du boîtier du ventilateur de s'y glisser.
2. Centrez l'anneau de ventilateur dans le trou de 27,9 cm (11 po) de diamètre, en s'assurant que l'orifice pour le câblage électrique de 3,2 cm de diamètre (1 ¼ po) coïncide avec l'orifice dans le boîtier de câblage.
3. Fixez le ventilateur au toit à l'aide des six vis fournies. Tous les six trous du panneau arrière doivent être couverts, sans quoi de l'humidité peut pénétrer à l'intérieur du ventilateur et couler dans l'habitation.
4. Imperméabilisez tous les bardeaux autour du boîtier et de la feuille de tôle ainsi que les têtes des vis de montage à l'aide de colle pour toiture de bonne qualité.
5. Faites passer le câblage électrique par l'ouverture du boîtier de câblage et fixez-le en respectant la réglementation locale.

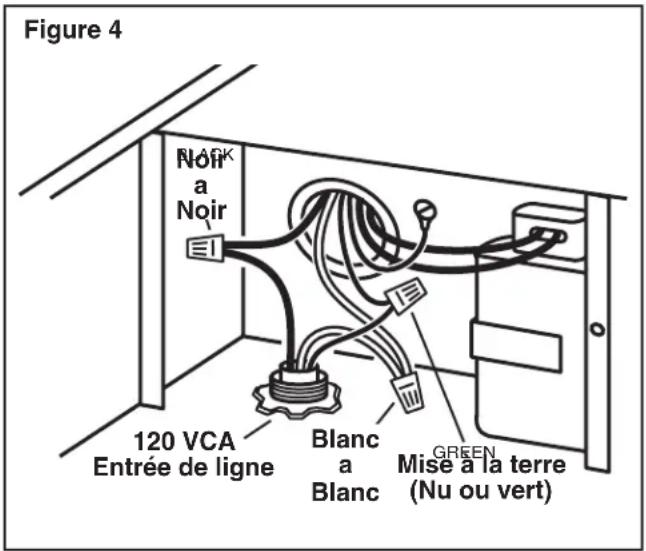

Figure 4 Noir a Noir 120 VCA Entrée de ligne Blanc a Blanc GREEN Mise à la terre (Nu ou vert)

1. Effectuez les branchements électriques en utilisant le connecteur convenant au type de câblage utilisé. Branchez les fils noirs ensemble, les fils blancs ensemble, et le fil vert ou le fil dénudé avec le fil vert. Reportez-vous à la Figure 4.
2. Replacez le couvercle du boîtier de câblage et les vis. Ne pincez pas le câblage sous le couvercle.
3. Assurez-vous que le clapet peut bouger librement avant d'installer le couvercle du boîtier et les vis.

POSE DU VENTILATEUR

POSES SUR LES MURS

1. Appliquez une large bande de produit à calfeutrer à l'arrière du boîtier, le long du rebord extérieur.
2. Centrez l'anneau de ventilateur dans le trou de 27,9 cm (11 po) de diamètre, en s'assurant que l'orifice pour le câblage électrique de 3,2 cm de diamètre (1 ¼ po) coïncide avec l'orifice dans le boîtier de câblage.
3. Fixez le ventilateur au toit à l'aide des six fournies. Tous les six trous du panneau arrière doivent être couverts, sans quoi de l'humidité peut pénétrer à l'intérieur du ventilateur et couler dans l'habitation.
4. Imperméabilisez le pourtour des têtes de vis de montage à l'aide d'un produit à calfeutrer de bonne qualité.
5. Faites passer le câblage électrique par l'ouverture du boîtier de câblage et fixez-le en respectant la réglementation locale.
6. Effectuez les branchements électriques en utilisant le connecteur convenant au type de câblage utilisé. Branchez les fils noirs ensemble, les fils blancs ensemble et le fil vert ou le fil dénudé avec le fil vert. Reportez-vous à la Figure 4.
7. Replacez le couvercle du boîtier de câblage et les vis. Ne pincez pas le câblage sous le couvercle.
8. Assurez-vous que le clapet peut bouger librement avant d'installer le couvercle du boîtier et les vis.
9. Les rebords supérieurs et latéraux de la plaque arrière doivent être recouverts avec des tringles de finissage. Ne bloquez pas la partie inférieure de la grille à air avec les tringles. Le rendement du ventilateur en serait affecté.

POSE DE LA PLAQUE DE RACCORDEMENT

1. Faites cheminer les conduits ronds en acier de 25,4 cm (10 po) du ventilateur extérieur vers l'emplacement de pose. Pour un meilleur rendement, utilisez le conduit rond le plus droit possible et réduisez au maximum l'utilisation de coudes. Guipez tous les joints.
2. Faites cheminer le câble électrique de 120 V.C.A. du panneau d'entrée d'électricité et du ventilateur vers l'emplacement de pose.
3. Retirez le couvercle du boîtier de câblage. Retirez les entrées sectionnables de la boîte de câblage. Faites passer 15,2 cm (6 po) de câble électrique par les ouvertures et fixez les câbles du boîtier de câblage à l'aide des connecteurs appropriés.

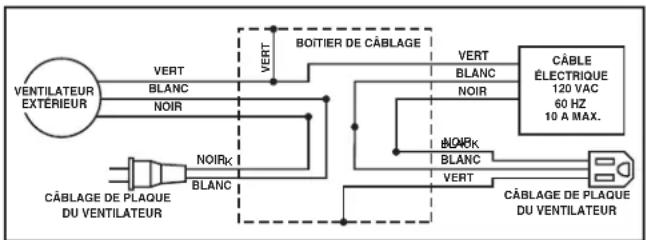

VENTILATEUR EXTÉRIEUR VERT BLANC NOIR CÂBLAGE DE PLAQUE DU VENTILATEUR NOIRk BLANC VERT BOITIER DE CÂBLAGE VERT BLANC NOIR CÂBLE ÉLECTRIQUE 120 VAC 60 HZ 10 A MAX. NOIRk BLANC VERT CÂBLAGE DE PLAQUE DU VENTILATEUR

1. Branchez les fils noirs ensemble, les fils blancs ensemble puis placez le fil vert ou le fil dénudé sous la vis de borne de terre verte. Replacez le couvercle du boîtier de câblage.

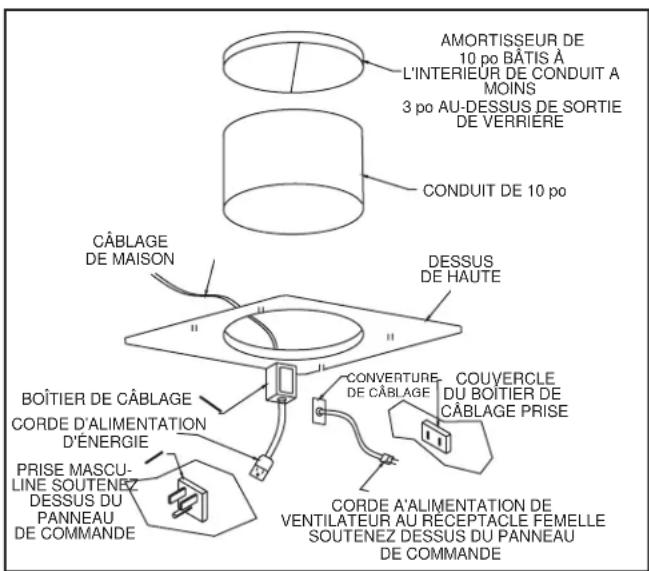

AMORTISSEUR DE 10 po BÂTIS À L'INTERIEUR DE CONDUIT A MOINS 3 po AU-DESSUS DE SORTIE DE VERRIERE CONDUIT DE 10 po CÂBLAGE DE MAISON DESSUS DE HAUTE COUVERCLE DU BOÎTIER DE CÂBLAGE PRISE CONVERTURE DE CÂBLAGE BOÎTIER DE CÂBLAGE CORDE D'ALIMENTATION D'ÉNERGIE PRISE MASCULINE SOUTENEZ DESSUS DU PANNEAU DE COMMANDE CORDE A'ALIMENTATION DE VENTILATEUR AU RECEPTACLE FEMELLE SOUTENEZ DESSUS DU PANNEAU DE COMMANDE

1. Branchez le conduit à la plaque de raccordement et guipez le joint.
2. Mettez l'appareil sous tension et vérifiez le fonctionnement du ventilateur.

VIKING RANGE□□00'

GREENWOOD, MISSISSIPPI 38930 USA

UTILISATION ET ENTRETIEN

Débranchez l'alimentation électrique et verrouillez le panneau d'entrée d'électricité avant de nettoyer ou de réparer l'appareil.

NETTOYAGE

Retirez le couvercle et passez soigneusement l'aspirateur à l'intérieur du boîtier. Veillez à ne pas courber ou endommager la roue du ventilateur.

LUBRIFICATION DU MOTEUR

Le moteur est lubrifié en permanence. Il ne doit pas être huilé ni démonté.

VENTILADOR VIKING DE MONTAJE EXTERIOR MODELO DEV900
