Type de produit	Cuisinière à gaz
Marque	Viking
Modèle	TVDR4804IGB
Dimensions (L x P x H)	122 cm x 69 cm x 91 cm
Poids	113 kg
Alimentation	Gaz naturel (convertible au propane)
Nombre de brûleurs de surface	4
Plaque française (gril)	Oui
Allumage	Électronique
Type de four	Four à gaz
Capacité du four	5,2 pi³ (estimation)
Matériau de la surface	Acier inoxydable
Sécurité	Robinet d'arrêt de gaz, détection de flamme
Entretien et nettoyage	Nettoyage régulier des brûleurs et grilles
Pièces détachées et réparabilité	Pièces disponibles auprès de Viking
Garantie	2 ans
Fabrication	États-Unis
Conversion gaz/propane	Kit fourni (LPKTVDR)
Nombre de grilles	4
Certifications	ANSI Z21.1, CSA 1.1

FOIRE AUX QUESTIONS - TVDR4804IGB VIKING

Comment convertir la cuisinière Viking TVDR4804IGB du gaz naturel au propane ?

Utilisez le kit de conversion LPKTVDR fourni. Suivez les instructions : remplacez les orifices des brûleurs de surface et de la plaque française, inversez le piston du régulateur de gaz, puis collez l'étiquette de conversion près de la plaque signalétique. Vérifiez l'absence de fuite avec de l'eau savonneuse.

Où trouver la notice d'utilisation complète du modèle TVDR4804IGB ?

La notice est disponible gratuitement en PDF sur notice-facile.com. Vous pouvez également la télécharger directement depuis le site de Viking (vikingrange.com) ou contacter le service client au 1-888-845-4641.

Comment nettoyer les brûleurs de surface de la cuisinière ?

Retirez les grilles et les têtes de brûleur. Lavez-les à l'eau chaude savonneuse, rincez et séchez complètement. N'utilisez pas de nettoyants abrasifs. Assurez-vous que les orifices ne sont pas obstrués avant de remonter.

Que faire en cas d'odeur de gaz ?

Ne pas allumer d'appareil, ne pas toucher aux interrupteurs électriques. Sortez du bâtiment et appelez immédiatement votre fournisseur de gaz ou les pompiers. Suivez les consignes de sécurité fournies dans le manuel.

Comment allumer le four de la TVDR4804IGB ?

Tournez le bouton du four sur la position Allumage (généralement avec un symbole d'étincelle). L'allumeur électronique s'active. Si le gaz ne s'enflamme pas après 5 secondes, coupez le gaz et attendez 5 minutes avant de réessayer.

Puis-je utiliser une plaque à induction avec cette cuisinière ?

Non, la TVDR4804IGB est une cuisinière à gaz. Elle ne comporte pas de zone à induction. Pour une version mixte, consultez les modèles combinant gaz et induction de la même série.

Quelles sont les dimensions exactes de la cuisinière ?

Largeur : 122 cm (48 po), Profondeur : 69 cm (27 po), Hauteur : 91 cm (36 po). Prévoyez un espacement d'au moins 2,5 cm sur les côtés pour la ventilation.

Comment installer la plaque française (griddle) ?

La plaque française se place sur les supports prévus au centre. Assurez-vous que les têtes de brûleur sont correctement alignées et que la plaque est bien stable. Reportez-vous au guide d'installation pour les étapes détaillées.

Puis-je utiliser des ustensiles en fonte sur la plaque française ?

Oui, la plaque française en acier est compatible avec la fonte. Évitez toutefois les chocs violents qui pourraient endommager l'émail. Utilisez des ustensiles avec des bases plates pour une répartition uniforme de la chaleur.

Comment contacter le service après-vente Viking ?

Appelez le 1-888-845-4641 (Canada/États-Unis) ou visitez vikingrange.com. Pour les pièces détachées, munissez-vous du numéro de modèle TVDR4804IGB et du numéro de série situé sous le panneau de commande.

MODE D'EMPLOI TVDR4804IGB VIKING

Guide d'installation

LPKTVDR LP Kit de Conversion pour Cuisinières Tuscany

Contenu du kit de conversion de l'orifi ce PL

Description Numéro de piece/Size Quantité
Brûleurs de surface arrière (B) #78 1
Brûleurs de surface arrière (C) #105 2
Brûleurs de surface avant (D) #120 3
Plaque Française (F) #90 1
Étiquette de conversion PF030377 1
Instructions de conversion du LPKTVDR 056242-000 1

REMARQUE: En fonction du modele à convertir, certains orifi ces ne peuvent pas etre utilisés.

IMPORTANT - À litre et à suivre!

A VERTISSEMENT

RISQUE D'INCENDIE/ D'EXPLOSION

Si les instructions de ce manuel ne sont pas parfaitement suivies, cela

peut provoquer un incendie ou une explosion qui entraînerait des dégâts matériels, des blessures corporelles ou la mort.

CONSIGNES EN CAS D'ODEUR DE GAZ :

• NE PAS tenter d'allumer quelque appareil que ce soit.
• NE PAS toucher aux interrupteurs électriques.
• N'UTILISEZ aucun téléphone dans votre[bâtiment.
• Appelez immédiatement votre fournisseur de gaz à partir d'un téléphone chez un voisin. Suivez les instructions du fournisseur de gaz.
• Si vous n'arrivez pas à joindre votre fournisseur de gaz, appezelez les pompiers. L'installation et l'entretien doivent être réalisés en cas d'attéignir le gaz.

par un installateur qualifié, une agence d'entretien ou le fournisseur de gaz

MISE EN GARDE

S'assurer que l'alimentation électrique est désactivée coupée au niveau du boîtier

de disjoncteurs lors de la conversion de l'appareil.

MISE EN GARDE

Avant de faire fonctionner l'appareil, toujours vérifi er qu'il n'y a pas de fuites de gaz à l'aide

d'une solution d'eau savonneuse ou toute autre méthode acceptable. NE PAS utilise de f1 amme neue pour rechercher uneuite.

Conversion du régulateur

Déposer l'écrou hexagonal du dessus du régulateur.
- Oter le piston plastique de l'écrou hexagonal.
- Inverser le piston et le réinstaller sur l'écrou hexagonal en appuyant fermement.

REMARQUE: Le piston porte les marques « NAT » ou « PL ». Le type de combustible converti s'affi che sur la partie inférieure du piston.

Appuyez sur le cote avec le doigt pour enlever la goupille du chapeau

• Réinstaller l'écrou hexagonal sur le régulateur dans la confi guration voulue.

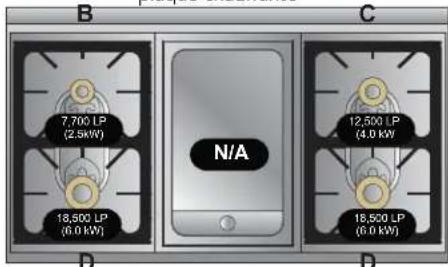

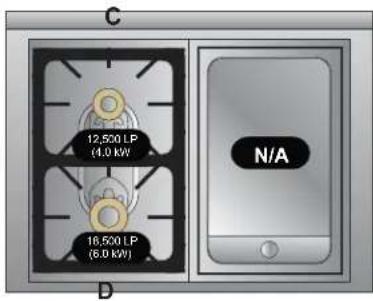

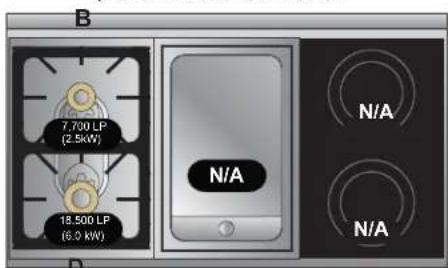

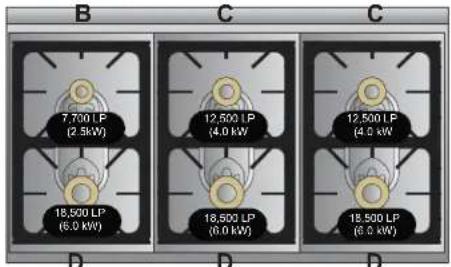

Emplacements de l'orifice

36 po W/4 Brûleurs de surface

36 po W/2 Brûleurs de surface/ plaque chauffante

48 po W/6 Brûleurs de surface

48 po W/4 Bruleurs de surface/ plaque chauffante

48 po W/2 Brûleurs de surface/ plaque chauffante/Induction

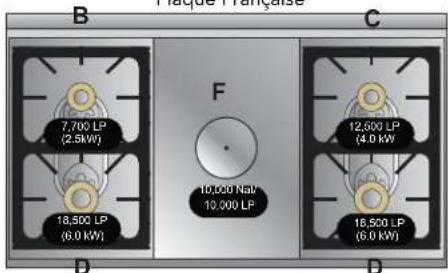

48 po W/4 Brûleurs de surface/ Plaque Française

48 po W/4 Brûleurs de surface/Induction

Surface Burner Conversion

Déposer toutes les grilles, têtes de brûleur de surface et la plaque française

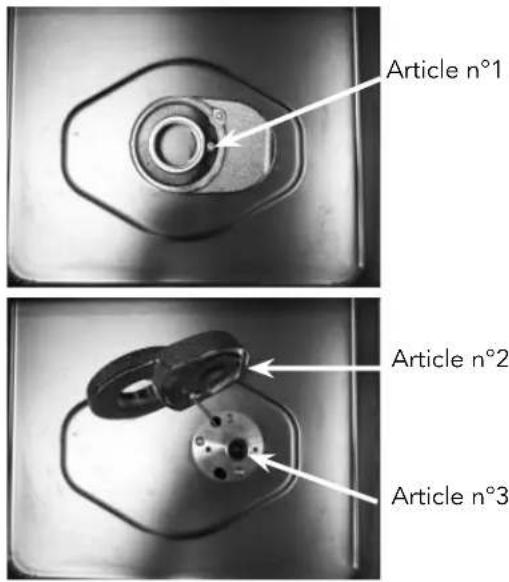

Conversion du brûleur de surface

-Localiser l'orifi ce approprié

-Déposer tournevis à tête plate vis (Article n°1).
- Poser la bride brûleur de côté - ne débranchez pas le cable de l'allumeur. (Article n°2).
-Utiliser un tourne-écrou pour enlever l'orifi ce (Article n°3).
- Remplacer par orifice correct - reportez-vous à la page précédente.

Conseil technique: Appliquer du ruban à l'intérieur de la douille pour faciliter la dépose des orifi ces du brûleur de surface. Cette méthode permet d'eviter que les orifi ces tombent dans la cuisinependant la dépose.

• ÀpRES avoir remplace l'orifi ce, remettez la bride bruleur Article #2.
• Poser à nouveau les vis et inverser la procédure pour la réinstallation.

REMARQUE: Pour installer correctement la tete du brûleur, tourner jusqu'à ce que la tete du brûleur se fi xé dans la rainure.

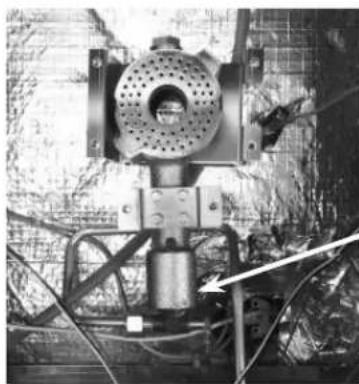

Conversion du brûleur la plaque française

-Déposer la vis autour de brûleur.
- Déposer les vis qui Maintiennent la cuve.
-Glisser la boite des brûleurs avec impatience et sortez.

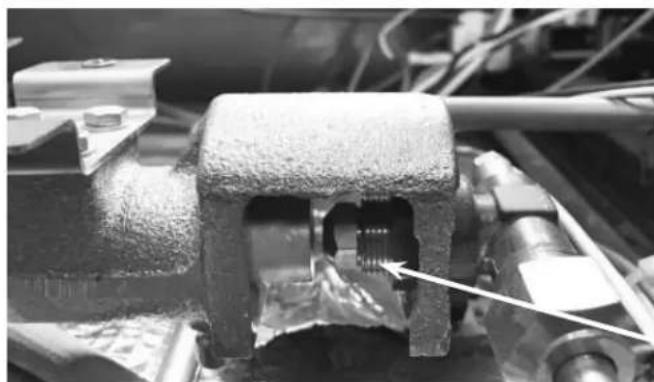

-Orifice se touve sous la bride de l'orifice, fi xée au tube.
-Utiliser un tourne-écrou pour enlever l'orifi ce.

Conseil technique: Appliquer du ruban à l'intérieur de la douille pour faciliter la dépose des orifi ces du brûleur de surface. Cette méthode permet d'éviter que les orifi ces tombent dans la cuisinière pendant la dépose.

• ÀpRES le remplacement de l'orifi ce, réinstaller du bruleur boite et la plaque francaise

la bride de l'orifice

I'orifice

Emplacement de I'etiquette de caractéristiques nominales

Lorsque la conversion du PL/Propane est terminée, replir l'étiquette de conversion ci-jointe et la placer a cote de l'étiquette de caractéristiques nominales.

L'étiquette de caractéristiques nominales est située sous le panneau de commande.

Viking Range, LLC

111 Front Street

Greenwood, Mississippi 38930 USA

[phone]

For product information, call 1-888-(845-4641)

Pour obtenir des renseignements sur le produit, appeler au 1 888 (845-4641)

ou visitez notre site Web à vikingrange.com aux É.-U. ou brigade.ca au Canada
