Type de produit	Cuisinière à gaz
Marque	Viking
Modèle	TVDR4802GIDB
Dimensions (L x P x H)	121,9 cm x 71,1 cm x 91,4 cm
Poids	Environ 180 kg
Alimentation	Gaz naturel (convertible au propane avec kit inclus)
Nombre de brûleurs de surface	6 (configurations possibles : 4 brûleurs, 2 brûleurs + plaque chauffante, etc.)
Type de brûleurs	Brûleurs à flamme scellée avec têtes amovibles
Plaque française	Incluse (modèle avec plaque française)
Allumage	Électronique avec veilleuse
Four	Four à gaz avec gril (selon modèle)
Sécurité	Vanne de sécurité, arrêt automatique en cas d'extinction de flamme
Entretien et nettoyage	Grilles et têtes de brûleurs amovibles pour nettoyage facile
Conversion gaz	Kit de conversion LP (propane) inclus : orifices, régulateur, étiquette
Pièces détachées	Orifices de brûleur de rechange disponibles : #78, #105, #120, #90
Réparabilité	Assistance technique et pièces disponibles auprès de Viking Range, LLC
Garantie	Garantie constructeur (se référer à la notice)
Informations générales	Fabricant : Viking Range, LLC, 111 Front Street, Greenwood, MS 38930, USA

FOIRE AUX QUESTIONS - TVDR4802GIDB VIKING

Comment convertir la cuisinière du gaz naturel au propane ?

Suivez les instructions du kit de conversion LPKTVDR inclus. Débranchez l'alimentation électrique, inversez le piston du régulateur (marqué « NAT » ou « PL ») et remplacez les orifices des brûleurs par ceux du kit. Utilisez une solution savonneuse pour vérifier les fuites. Ne jamais utiliser une flamme pour détecter une fuite.

Que faire en cas d'odeur de gaz ?

N'allumez aucun appareil, n'actionnez aucun interrupteur, n'utilisez pas de téléphone dans le bâtiment. Quittez les lieux et appelez immédiatement votre fournisseur de gaz depuis le téléphone d'un voisin. Si vous ne pouvez pas joindre le fournisseur, appelez les pompiers. Ne pas tenter de localiser la fuite vous-même.

Comment nettoyer les brûleurs de surface ?

Retirez les grilles et les têtes de brûleur. Nettoyez-les avec de l'eau savonneuse et une brosse douce. Rincez et séchez complètement avant de remonter. Assurez-vous que les orifices ne sont pas obstrués. Ne pas nettoyer les brûleurs au lave-vaisselle.

Où se trouve l'étiquette des caractéristiques nominales ?

L'étiquette des caractéristiques nominales est située sous le panneau de commande. Après une conversion au propane, apposez l'étiquette de conversion fournie à côté de cette étiquette.

Quels outils sont nécessaires pour la conversion au propane ?

Vous aurez besoin d'un tournevis à tête plate, d'un tourne-écrou (douille) et éventuellement de ruban adhésif pour faciliter le retrait des orifices. Le kit de conversion contient tous les orifices et l'étiquette nécessaires.

Puis-je utiliser la cuisinière avec du gaz propane sans conversion ?

Non, la cuisinière est configurée en usine pour le gaz naturel. Une conversion est indispensable pour utiliser du propane, faute de quoi vous risquez un mauvais fonctionnement, une flamme excessive ou une explosion. Utilisez le kit LPKTVDR fourni.

Comment inverser le piston du régulateur ?

Déposez l'écrou hexagonal du régulateur, retirez le piston plastique, retournez-le de sorte que la mention « PL » (pour propane) apparaisse en bas, puis réinsérez-le fermement dans l'écrou. Remontez l'écrou sur le régulateur. Assurez-vous que le piston est bien enclenché.

Que faire si un brûleur ne s'allume pas ?

Vérifiez que l'alimentation en gaz est ouverte et que le brûleur est correctement assemblé. Nettoyez la tête du brûleur et l'orifice. Si l'allumage électronique ne fonctionne pas, vérifiez le câble de l'allumeur ou contactez le service après-vente. Ne pas forcer l'allumage.

Les grilles et têtes de brûleur passent-elles au lave-vaisselle ?

Il est recommandé de les laver à la main avec de l'eau savonneuse. Le lave-vaisselle peut endommager les finitions. Séchez-les soigneusement avant de les remettre en place pour éviter la rouille.

Où télécharger la notice complète de la cuisinière ?

La notice complète est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue en fournissant votre adresse email. Le site propose aussi une assistance par IA.

MODE D'EMPLOI TVDR4802GIDB VIKING

Guide d'installation

LPKTVDR LP Kit de Conversion pour Cuisinières Tuscany

Contenu du kit de conversion de l'orifi ce PL

Description Numéro de pieces/Size Quantité
Brûleurs de surface arrière (B) #78 1
Brûleurs de surface arrière (C) #105 2
Brûleurs de surface avant (D) #120 3
Plaque Française (F) #90 1
Étiquette de conversion PF030377 1
Instructions de conversion du LPKTVDR 056242-000 1

REMARQUE: En fonction du modele à convertir, certains orifi ces ne peuvent pas etre utilisés.

IMPORTANT - À litre et à suivre!

A VERTISSEMENT

RISQUE D'INCENDIE/ D'EXPLOSION

Si les instructions de ce manuel ne sont pas parfaitement suivies, cela

peut provoquer un incendie ou une explosion qui entraînerait des dégâts matériels, des blessures corporelles ou la mort.

CONSIGNES EN CAS D'ODEUR DE GAZ :

• NE PAS tenter d'allumer quelque appareil que ce soit.
• NE PAS toucher aux interrupteurs électriques.
• N'UTILISEZ aucun téléphone dans votre[bâtiment.
• Appelez immédiatement votre fournisseur de gaz à partir d'un téléphone chez un voisin. Suivez les instructions du fournisseur de gaz.
• Si vous n'arrivez pas à joindre votre fournisseur de gaz, appezelez les pompiers. L'installation et l'entretien doivent être réalisés en cas d'attéignir le gaz.

par un installateur qualifié, une agence d'entretien ou le fournisseur de gaz

MISE EN GARDE

S'assurer que l'alimentation électrique est désactivée coupée au niveau du boîtier

de disjoncteurs lors de la conversion de l'appareil.

MISE EN GARDE

Avant de faire fonctionner l'appareil, toujours vérifi er qu'il n'y a pas de fuites de gaz à l'aide

d'une solution d'eau savonneuse ou toute autre méthode acceptable. NE PAS utilise de f1 amme neue pour rechercher uneuite.

Conversion du régulateur

Déposer l'écrou hexagonal du dessus du régulateur.
- Oter le piston plastique de l'écrou hexagonal.
- Inverser le piston et le réinstaller sur l'écrou hexagonal en appuyant fermement.

REMARQUE: Le piston porte les marques « NAT » ou « PL ». Le type de combustible converti s'affi che sur la partie inférieure du piston.

Appuyez sur le cote avec le doigt pour enlever la goupille du chapeau

• Réinstaller l'écrou hexagonal sur le régulateur dans la confi guration voulue.

Emplacements de l'orifice

36 po W/4 Brûleurs de surface

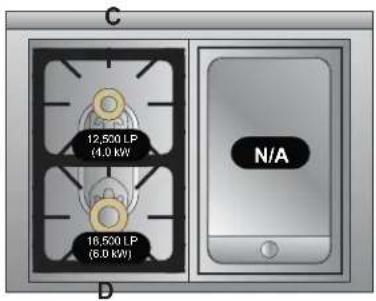

36 po W/2 Brûleurs de surface/ plaque chauffante

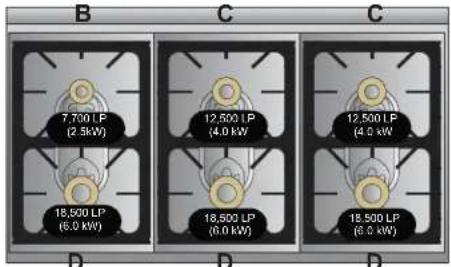

48 po W/6 Brûleurs de surface

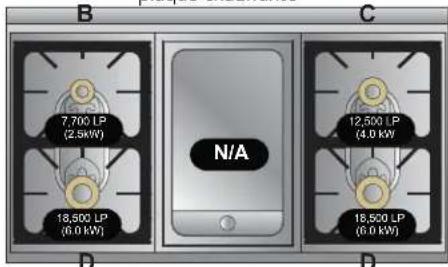

48 po W/4 Bruleurs de surface/ plaque chauffante

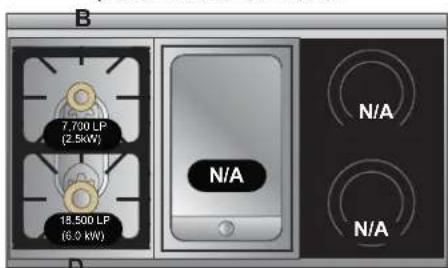

48 po W/2 Brûleurs de surface/ plaque chauffante/Induction

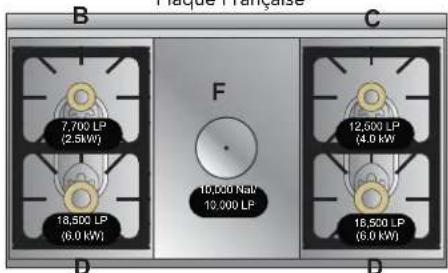

48 po W/4 Brûleurs de surface/ Plaque Française

48 po W/4 Brûleurs de surface/Induction

Surface Burner Conversion

Déposer toutes les grilles, têtes de brûleur de surface et la plaque française

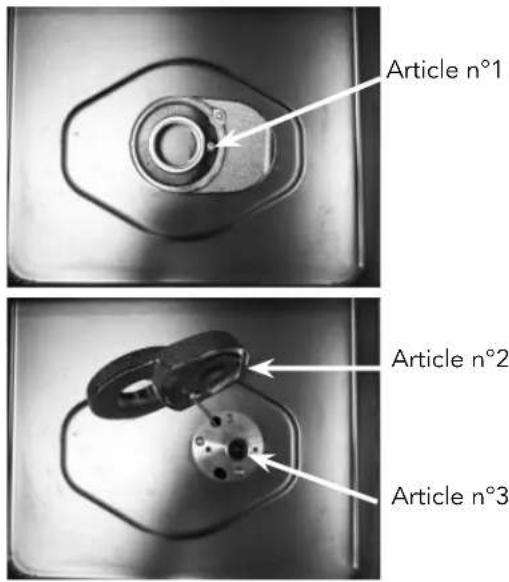

Conversion du brûleur de surface

-Localiser l'orifi ce approprié

-Déposer tournevis à tête plate vis (Article n°1).
- Poser la bride brûleur de côté - ne débranchez pas le cable de l'allumeur. (Article n°2).
-Utiliser un tourne-écrou pour enlever l'orifi ce (Article n°3).
- Remplacer par orifice correct - reportez-vous à la page précédente.

Conseil technique: Appliquer du ruban à l'intérieur de la douille pour faciliter la dépose des orifi ces du brûleur de surface. Cette méthode permet d'eviter que les orifi ces tombent dans la cuisinependant la dépose.

• ÀpRES avoir remplace l'orifi ce, remettez la bride bruleur Article #2.
• Poser à nouveau les vis et inverser la procédure pour la réinstallation.

REMARQUE: Pour installer correctement la tete du brûleur, tourner jusqu'à ce que la tete du brûleur se fi xé dans la rainure.

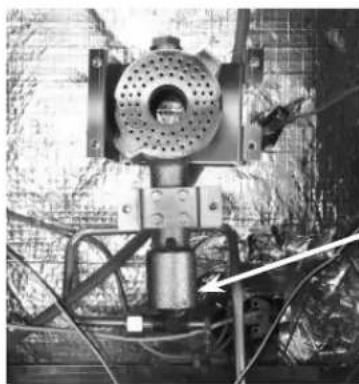

Conversion du brûleur la plaque française

-Déposer la vis autour de brûleur.
- Déposer les vis qui Maintiennent la cuve.
-Glisser la boite des bruleurs avec impatience et sortiez.

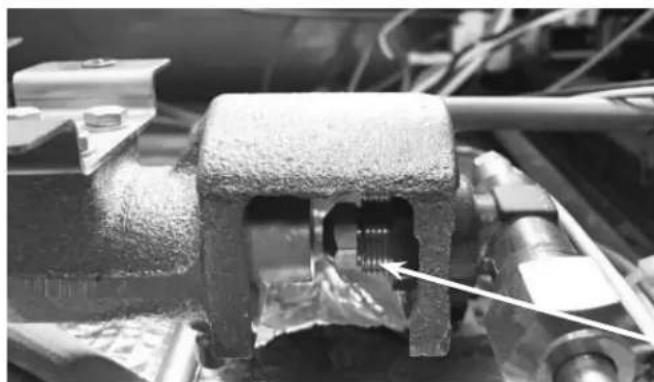

-Orifice se trouve sous la bride de l'orifice, fi xée au tube.
-Utiliser un tourne-écrou pour enlever l'orifi ce.

Conseil technique: Appliquer du ruban à l'intérieur de la douille pour faciliter la dépose des orifi ces du brûleur de surface. Cette méthode permet d'éviter que les orifi ces tombent dans la cuisinière pendant la dépose.

• ÀpRES le remplacement de l'orifi ce, réinstaller du bruleur boite et la plaque francaise

la bride de l'orifice

I'orifice

Emplacement de I'etiquette de caractéristiques nominales

Lorsque la conversion du PL/Propane est terminée, replir l'étiquette de conversion ci-jointe et la placer à côté de l'étiquette de caractéristiques nominales.

L'étiquette de caractéristiques nominales est située sous le panneau de commande.

Viking Range, LLC

111 Front Street

Greenwood, Mississippi 38930 USA

[phone]

For product information, call 1-888-(845-4641)

Pour obtenir des renseignements sur le produit, appeler au 1 888 (845-4641)

ou visitez notre site Web à vikingrange.com aux É.-U. ou brigade.ca au Canada
