TVDR4804FGB - Cuisinière VIKING - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière à gaz
Marque	Viking
Modèle	TVDR4804FGB
Largeur	48 pouces (122 cm)
Profondeur	28 pouces (71 cm)
Hauteur (surface)	36 pouces (91 cm)
Poids approximatif	180 kg
Alimentation	Gaz naturel (convertible au propane, kit inclus)
Nombre de brûleurs de surface	4 brûleurs + plaque française
Puissance des brûleurs	Jusqu'à 15 000 BTU par brûleur (estimation)
Plaque française	Oui, en acier inoxydable
Four	Capacité 5,5 pi³, cuisson par convection
Grill	Oui, intégré
Commandes	Boutons rotatifs
Matériau	Acier inoxydable
Sécurité	Arrêt de sécurité gaz, allumage électronique
Nettoyage	Grilles amovibles, nettoyage manuel recommandé
Pièces détachées disponibles	Orifices, régulateur, têtes de brûleur, kit de conversion LP
Garantie	2 ans (estimation)
Fabricant	Viking Range, LLC, USA
Certifications	CSA, UL

FOIRE AUX QUESTIONS - TVDR4804FGB VIKING

Comment convertir la cuisinière du gaz naturel au propane ?

Pour convertir au propane, inversez le piston du régulateur (marqué NAT ou PL) et remplacez tous les orifices des brûleurs par ceux fournis dans le kit de conversion LP. Suivez les instructions détaillées dans la notice, notamment pour le remplacement des orifices et la vérification des fuites.

Où se trouve l'étiquette des caractéristiques nominales ?

L'étiquette des caractéristiques nominales est située sous le panneau de commande. Après la conversion, apposez l'étiquette de conversion fournie à côté.

Comment vérifier les fuites de gaz après conversion ?

Utilisez une solution d'eau savonneuse ou une méthode approuvée pour détecter les fuites. N'utilisez jamais une flamme nue. Appliquez la solution sur les raccords ; des bulles indiquent une fuite.

Quels orifices utiliser pour le propane ?

Reportez-vous au tableau dans la notice : pour les brûleurs arrière utilisez l'orifice #78 (B) ou #105 (C), pour les avant #120 (D), et pour la plaque française #90 (F). Les numéros sont indiqués dans le kit de conversion LPKTVDR.

Comment nettoyer la plaque française ?

Laissez refroidir la plaque, puis nettoyez-la avec une éponge douce et de l'eau savonneuse. Évitez les nettoyants abrasifs qui pourraient rayer la surface. Séchez soigneusement.

Que faire si une odeur de gaz est détectée ?

Ne pas tenter d'allumer un appareil. Ne pas toucher aux interrupteurs électriques. Quittez les lieux et appelez immédiatement votre fournisseur de gaz depuis un téléphone extérieur. Si impossible, appelez les pompiers.

Comment retirer les têtes de brûleur pour nettoyage ?

Déposez les grilles, puis soulevez les têtes de brûleur. Pour les remettre, alignez la rainure et tournez jusqu'à ce qu'elles s'enclenchent. Veillez à ne pas endommager l'allumeur.

La cuisinière est-elle livrée avec un kit de conversion ?

Oui, le modèle TVDR4804FGB est livré avec un kit de conversion LP (réf. LPKTVDR) contenant les orifices, le piston et l'étiquette nécessaires.

Quelles sont les dimensions exactes de l'appareil ?

La cuisinière mesure 48 pouces de large (122 cm), 28 pouces de profondeur (71 cm) et 36 pouces de hauteur (91 cm) au niveau de la surface de cuisson.

Puis-je utiliser du gaz propane sans conversion ?

Non, l'appareil est configuré en usine pour le gaz naturel. L'utilisation de propane sans conversion est dangereuse et peut provoquer un incendie ou une explosion. Suivez la procédure de conversion décrite dans la notice.

MODE D'EMPLOI TVDR4804FGB VIKING

Guide d'installation

LPKTVDR LP Kit de Conversion pour Cuisinières Tuscany

Contenu du kit de conversion de l'orifi ce PL

Description Numéro de pieces/Size Quantité
Brûleurs de surface arrière (B) #78 1
Brûleurs de surface arrière (C) #105 2
Brûleurs de surface avant (D) #120 3
Plaque Française (F) #90 1
Étiquette de conversion PF030377 1
Instructions de conversion du LPKTVDR 056242-000 1

REMARQUE: En fonction du modele à convertir, certains orifi ces ne peuvent pas etre utilisés.

IMPORTANT - À litre et à suivre!

A VERTISSEMENT

RISQUE D'INCENDIE/ D'EXPLOSION

Si les instructions de ce manuel ne sont pas parfaitement suivies, cela

peut provoquer un incendie ou une explosion qui entraînerait des dégâts matériels, des blessures corporelles ou la mort.

CONSIGNES EN CAS D'ODEUR DE GAZ :

• NE PAS tenter d'allumer quelque appareil que ce soit.
• NE PAS toucher aux interrupteurs électriques.
• N'UTILISEZ aucun téléphone dans votre[bâtiment.
• Appelez immédiatement votre fournisseur de gaz à partir d'un téléphone chez un voisin. Suivez les instructions du fournisseur de gaz.
• Si vous n'arrivez pas à joindre votre fournisseur de gaz, appeleez les pompiers. L'installation et l'entretien doivent être réalisés en cas d'attéignir des personnes.

par un installateur qualifié, une agence d'entretien ou le fournisseur de gaz

MISE EN GARDE

S'assurer que l'alimentation électrique est désactivée coupée au niveau du boîtier

de disjoncteurs lors de la conversion de l'appareil.

MISE EN GARDE

Avant de faire fonctionner l'appareil, toujours vérifi er qu'il n'y a pas de fuites de gaz à l'aide

d'une solution d'eau savonneuse ou toute autre méthode acceptable. NE PAS utilise de f1 amme neue pour rechercher uneuite.

Conversion du régulateur

Déposer l'écrou hexagonal du dessus du régulateur.
- Oter le piston plastique de l'écrou hexagonal.
- Inverser le piston et le réinstaller sur l'écrou hexagonal en appuyant fermement.

REMARQUE: Le piston porte les marques « NAT » ou « PL ». Le type de combustible converti s'affi che sur la partie inférieure du piston.

Appuyez sur le cote avec le doigt pour enlever la goupille du chapeau

• Réinstaller l'écrou hexagonal sur le régulateur dans la confi guration voulue.

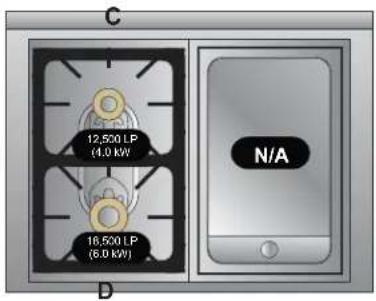

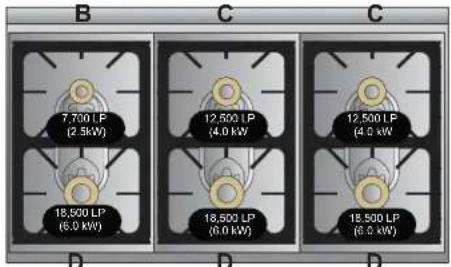

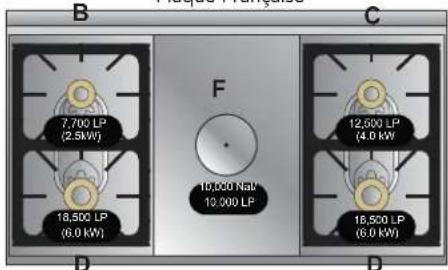

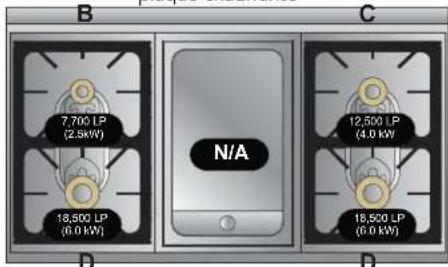

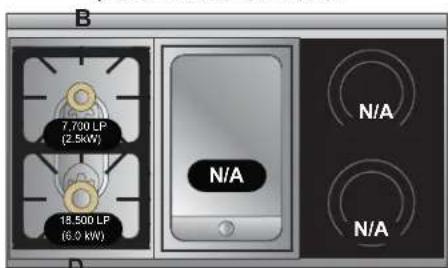

Emplacements de l'orifice

36 po W/4 Brûleurs de surface

36 po W/2 Brûleurs de surface/ plaque chauffante

48 po W/6 Brûleurs de surface

48 po W/4 Bruleurs de surface/ plaque chauffante

48 po W/2 Brûleurs de surface/ plaque chauffante/Induction

48 po W/4 Brûleurs de surface/ Plaque Française

48 po W/4 Brûleurs de surface/Induction

Surface Burner Conversion

Déposer toutes les grilles, têtes de brûleur de surface et la plaque française

Conversion du brûleur de surface

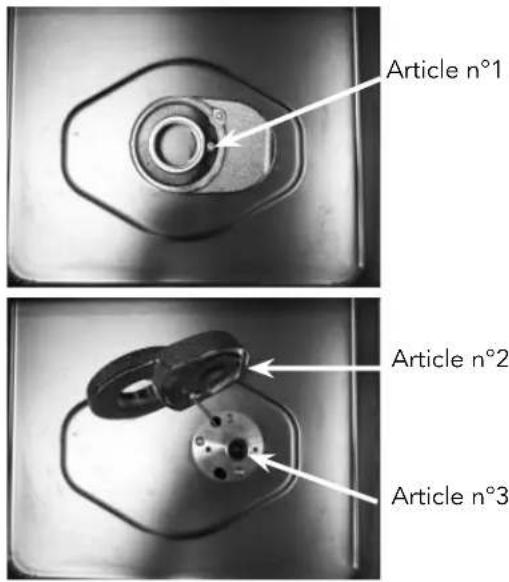

-Localiser l'orifi ce approprié

-Déposer tournevis à tête plate vis (Article n°1).
- Poser la bride brûleur de côté - ne débranchez pas le cable de l'allumeur. (Article n°2).
-Utiliser un tourne-écrou pour enlever l'orifi ce (Article n°3).
- Remplacer par orifice correct - reportez-vous à la page précédente.

Conseil technique: Appliquer du ruban à l'intérieur de la douille pour faciliter la dépose des orifi ces du brûleur de surface. Cette méthode permet d'eviter que les orifi ces tombent dans la cuisinependant la dépose.

• ÀpRES avoir remplace l'orifi ce, remettez la bride bruleur Article #2.
• Poser à nouveau les vis et inverser la procédure pour la réinstallation.

REMARQUE: Pour installer correctement la tete du brûleur, tourner jusqu'à ce que la tete du brûleur se fi xé dans la rainure.

Conversion du brûleur la plaque française

-Déposer la vis autour de brûleur.
- Déposer les vis qui Maintiennent la cuve.
-Glisser la boite des bruleurs avec impatience et sortiez.

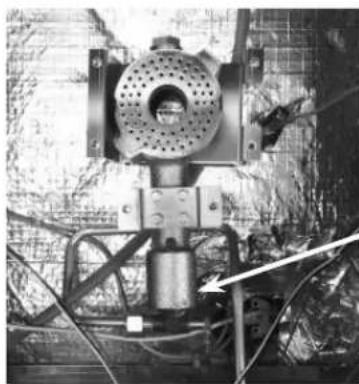

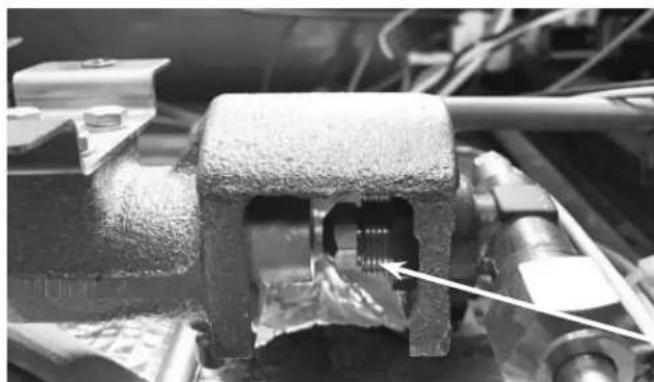

-Orifice se trouve sous la bride de l'orifice, fi xée au tube.
-Utiliser un tourne-écrou pour enlever l'orifi ce.

Conseil technique: Appliquer du ruban à l'intérieur de la douille pour faciliter la dépose des orifi ces du brûleur de surface. Cette méthode permet d'éviter que les orifi ces tombent dans la cuisinière pendant la dépose.

• ÀpRES le remplacement de l'orifi ce, réinstaller du bruleur boite et la plaque francaise

la bride de l'orifice

I'orifice

Emplacement de I'etiquette de caractéristiques nominales

Lorsque la conversion du PL/Propane est terminée, replir l'étiquette de conversion ci-jointe et la placer à côté de l'étiquette de caractéristiques nominales.

L'étiquette de caractéristiques nominales est située sous le panneau de commande.

Viking Range, LLC

111 Front Street

Greenwood, Mississippi 38930 USA

[phone]

For product information, call 1-888-(845-4641)

Pour obtenir des renseignements sur le produit, appeler au 1 888 (845-4641)

ou visitez notre site Web à vikingrange.com aux É.-U. ou brigade.ca au Canada
