TVDR3604BDB - Cuisinière VIKING - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière à gaz
Marque	Viking
Modèle	TVDR3604BDB
Largeur	91,4 cm (36 po)
Profondeur	71,1 cm (28 po)
Hauteur	91,4 cm (36 po)
Poids	Environ 113 kg (250 lb)
Alimentation	Gaz naturel (convertible en propane avec kit LP inclus)
Nombre de brûleurs de surface	4
Puissance des brûleurs	Brûleur avant : 18 500 BTU/h (LP), arrière : 12 500 BTU/h (LP), etc.
Type de four	Four à convection
Allumage	Électronique
Sécurité	Thermocouple, arrêt automatique de gaz
Entretien	Nettoyage régulier des brûleurs, grilles et plaque française
Kit de conversion LP	Inclus (référence LPKTVDR)
Couleur	Acier inoxydable
Type de commandes	Boutons avant
Pièces détachées	Disponibles auprès de Viking et revendeurs agréés
Informations générales	Notice d'utilisation et guide de conversion inclus

FOIRE AUX QUESTIONS - TVDR3604BDB VIKING

Comment convertir ma cuisinière Viking TVDR3604BDB du gaz naturel au propane ?

Utilisez le kit de conversion LP inclus (LPKTVDR). Suivez les instructions fournies : inversez le piston du régulateur de 'NAT' à 'LP', remplacez les orifices des brûleurs par ceux du kit (référez-vous au tableau des orifices), puis vérifiez l'absence de fuite avec de l'eau savonneuse. Ne pas utiliser de flamme nue.

Où se trouve l'étiquette de caractéristiques nominales sur ma cuisinière ?

L'étiquette de caractéristiques nominales est située sous le panneau de commande. Après la conversion, apposez l'étiquette de conversion fournie à côté.

Que faire en cas d'odeur de gaz ?

Ne pas allumer d'appareil, ne pas toucher aux interrupteurs, quittez le bâtiment. Appelez votre fournisseur de gaz depuis un téléphone extérieur. Si vous ne pouvez pas le joindre, contactez les pompiers.

Comment nettoyer les brûleurs de surface ?

Retirez les grilles et les têtes de brûleur. Nettoyez-les avec de l'eau savonneuse tiède. Séchez soigneusement avant de remonter. Pour les orifices, utilisez une brosse douce. Ne pas nettoyer au four autonettoyant.

Puis-je utiliser une plaque française sur cette cuisinière ?

Oui, le modèle TVDR3604BDB peut être équipé d'une plaque française (grille). Le kit de conversion LP comprend un orifice spécifique pour la plaque française (réf. #90). Suivez les instructions de conversion du brûleur de la plaque française.

Quels sont les orifices à utiliser pour le propane ?

Reportez-vous au tableau dans la notice : brûleur arrière B: #78 (7 700 BTU/h LP), arrière C: #105 (12 500 BTU/h LP), avant D: #120 (18 500 BTU/h LP), plaque française F: #90 (13 000 BTU/h LP). Utilisez un tourne-écrou pour les remplacer.

Comment déposer les têtes de brûleur pour accéder aux orifices ?

Retirez les grilles, puis les têtes de brûleur en les tournant pour les dégager. Déposez la bride du brûleur (vis à tête plate) sans débrancher le câble de l'allumeur. Utilisez un tourne-écrou pour dévisser l'orifice. Astuce : appliquez du ruban adhésif à l'intérieur de la douille pour éviter la chute de l'orifice.

La cuisinière est-elle livrée avec un kit de conversion LP ?

Oui, le modèle TVDR3604BDB est livré avec le kit de conversion LPKTVDR comprenant les orifices, le piston pour le régulateur et l'étiquette de conversion. Conservez ce kit pour une installation ultérieure.

Où puis-je trouver les pièces de rechange ?

Les pièces détachées sont disponibles auprès de Viking (appelez le 1-888-845-4641 aux États-Unis, ou visitez vikingrange.com) et chez les revendeurs agréés.

Comment régler la flamme des brûleurs ?

Le réglage est généralement effectué en usine. Si la flamme est irrégulière, vérifiez que les têtes de brûleur sont correctement positionnées (encoche alignée) et que les orifices ne sont pas obstrués. Pour un réglage fin, faites appel à un installateur qualifié.

MODE D'EMPLOI TVDR3604BDB VIKING

Guide d'installation

LPKTVDR LP Kit de Conversion pour Cuisinières Tuscany

Contenu du kit de conversion de l'orifi ce PL

Description Numéro de pièce/Size Quantité
Brûleurs de surface arrière (B) #78 1
Brûleurs de surface arrière (C) #105 2
Brûleurs de surface avant (D) #120 3
Plaque Française (F) #90 1
Étiquette de conversion PF030377 1
Instructions de conversion du LPKTVDR 056242-000 1

REMARQUE : En fonction du modèle à convertir, certains orifi ces ne peuvent pas être utilisés.

IMPORTANT - À lire et à suivre!

AVERTISSEMENT

RISQUE D'INCENDIE/ D'EXPLOSION

Si les instructions de ce manuel ne sont pas parfaitement suivies, cela

peut provoquer un incendie ou une explosion qui entraînerait des dégâts matériels, des blessures corporelles ou la mort.

CONSIGNES EN CAS D'ODEUR DE GAZ :

• NE PAS tenter d'allumer quelque appareil que ce soit.
• NE PAS toucher aux interrupteurs électriques.
• N'UTILISEZ aucun téléphone dans votre bâtiment.
• Appelez immédiatement votre fournisseur de gaz à partir d'un téléphone chez un voisin. Suivez les instructions du fournisseur de gaz.
• Si vous n'arrivez pas à joindre votre fournisseur de gaz, appelez les pompiers. L'installation et l'entretien doivent être réalisés par un installateur qualifié, une agence d'entretien ou le fournisseur de gaz

MISE EN GARDE

S'assurer que l'alimentation

électrique est désactivée

coupée au niveau du boîtier

de disjoncteurs lors de la conversion de l'appareil.

MISE EN GARDE

Avant de faire fonctionner l'appareil, toujours vérifi er qu'il n'y a pas de fuites de gaz à l'aide

d'une solution d'eau savonneuse ou toute autre méthode acceptable. NE PAS utiliser de fl amme nue pour rechercher une fuite.

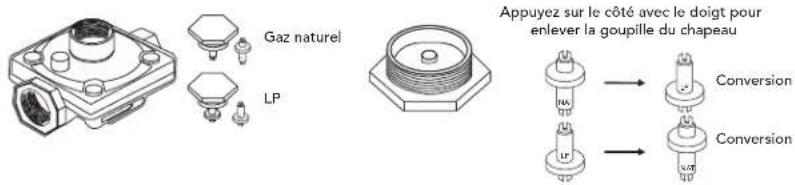

Conversion du régulateur

• Déposer l'écrou hexagonal du dessus du régulateur.
• Ôter le piston plastique de l'écrou hexagonal.
• Inverser le piston et le réinstaller sur l'écrou hexagonal en appuyant fermement.

REMARQUE : Le piston porte les marques « NAT » ou « PL ». Le type de combustible converti s'affi che sur la partie inférieure du piston.

- Réinstaller l'écrou hexagonal sur le régulateur dans la configuration voulue.

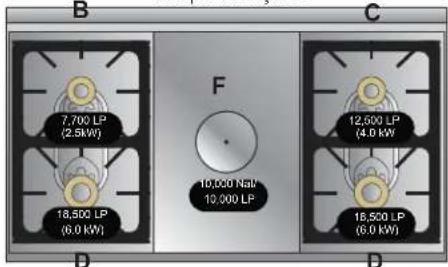

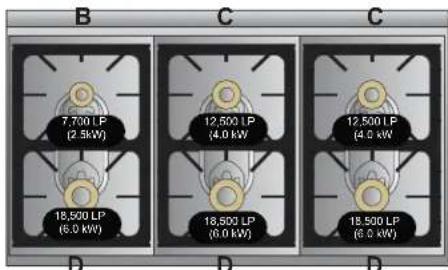

Emplacements de l'orifi ce

36 po W /4 Brûleurs de surface

48 po W /6 Brûleurs de surface

48 po W /4 Brûleurs de surface/ Plaque Française

48 po W /4 Brûleurs de surface/Induction

Déposer toutes les grilles, têtes de brûleur de surface et la plaque française

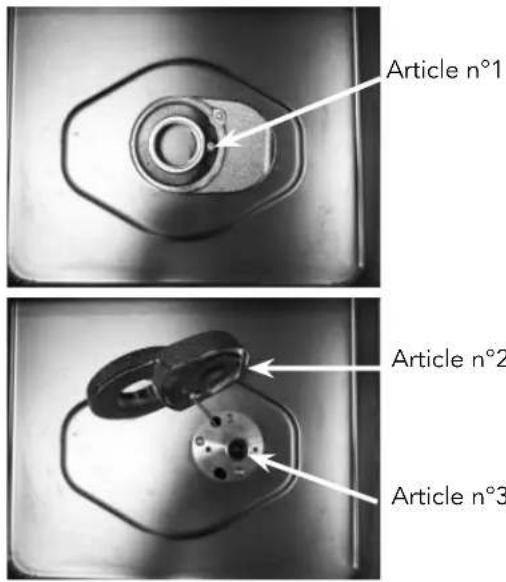

Conversion du brûleur de surface

-Localiser l'orifi ce approprié
-Déposer tournevis à tête plate vis (Article n°1).
- Poser la bride brûleur de côté - ne débranchez pas le câble de l'allumeur. (Article n°2).
-Utiliser un tourne-écrou pour enlever l'orifi ce (Article n°3).
- Remplacer par orifi ce correct - reportez-vous à la page précédente.

Conseil technique : Appliquer du ruban à l'intérieur de la douille pour faciliter la dépose des orifi ces du brûleur de surface. Cette méthode permet d'éviter que les orifi ces tombent dans la cuisinière pendant la dépose.

• Après avoir remplacé l'orifi ce, remettez la bride brûleur Article #2.
• Poser à nouveau les vis et inverser la procédure pour la réinstallation.

REMARQUE : Pour installer correctement la tête du brûleur, tourner jusqu'à ce que la tête du brûleur se fixe dans la rainure.

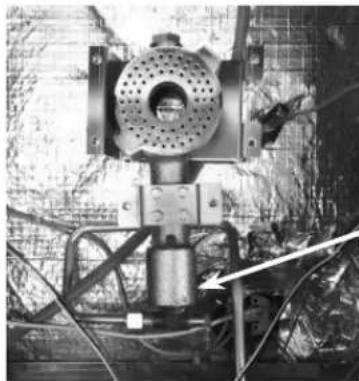

Conversion du brûleur la plaque française

-Déposer la vis autour de brûleur.
-Déposer les vis qui maintiennent la cuve.
-Glisser la boîte des brûleurs avec impatience et sortez.

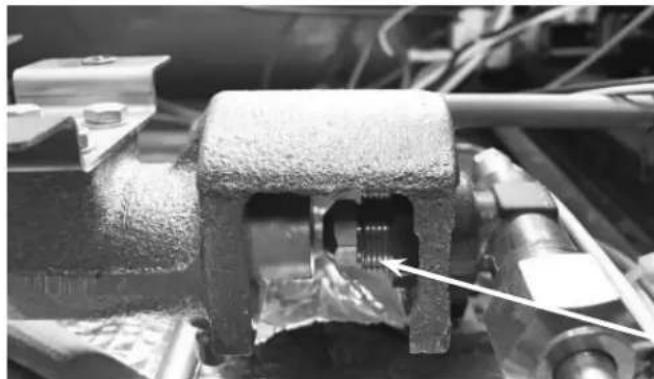

-Orifi ce se trouve sous la bride de l'orifi ce, fi xée au tube.
-Utiliser un tourne-écrou pour enlever l'orifi ce.

Conseil technique : Appliquer du ruban à l'intérieur de la douille pour faciliter la dépose des orifi ces du brûleur de surface. Cette méthode permet d'éviter que les orifi ces tombent dans la cuisinière pendant la dépose.

- Après le remplacement de l'orifi ce, réinstaller du brûleur boîte et la plaque française

la bride de l'orifi ce

Emplacement de l'étiquette de caractéristiques nominales

Lorsque la conversion du PL/Propane est terminée, remplir

l'étiquette de conversion ci-jointe et la placer à côté de l'étiquette de caractéristiques nominales.

L'étiquette de caractéristiques nominales est située sous le panneau de commande.

Pour obtenir des renseignements sur le produit, appeler au 1 888 (845-4641)

ou visitez notre site Web à vikingrange.com aux É.-U. ou brigade.ca au Canada
