ECM19131W - Congélateur ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Congélateur coffre
Marque	Electrolux
Modèle	ECM19131W
Volume brut	189 L
Volume net	184 L
Hauteur	87,6 cm
Largeur	93,5 cm
Profondeur	66,5 cm
Poids	45 kg
Consommation d'énergie	0,559 kWh/24h
Capacité de congélation	23 kg/24h
Temps de réchauffement	46 h
Puissance nominale	75 W
Tension	230 V
Classe climatique	SN/N/ST
Réfrigérant	Isobutane (R600a)
Fonction Super Freeze	Oui, activation manuelle pendant 52 h
Alarme sonore et visuelle	Oui (témoin rouge + buzzer)
Serrure de sécurité	Oui, avec clé
Paniers de stockage	Amovibles, suspension ou superposition
Dégivrage	Manuel (recommandé quand givre >10 mm)
Éclairage intérieur	Oui, ampoule max. 15 W
Niveau sonore	Non spécifié dans la notice
Mise au rebut	Ne pas jeter avec les ordures ménagères, recyclage spécifique

FOIRE AUX QUESTIONS - ECM19131W ELECTROLUX

Comment mettre en marche le congélateur ?

Tournez le bouton du thermostat sur une position entre 1 et 7. Le témoin vert s'allume pour indiquer que l'appareil est sous tension. Attendez quelques heures jusqu'à ce que le témoin rouge s'éteigne avant de placer des aliments.

Comment régler la température ?

Utilisez le bouton du thermostat : tournez dans le sens des aiguilles d'une montre pour une température plus froide (max), et dans le sens inverse pour une température moins froide (min). La position idéale dépend de la charge et de l'environnement.

Que faire si le témoin rouge reste allumé ?

Le témoin rouge indique que la température intérieure est trop élevée. Vérifiez que le couvercle est bien fermé, que vous n'avez pas introduit une grande quantité d'aliments frais, ou que la fonction Super Freeze n'est pas activée. Si le problème persiste, contactez le service après-vente.

Comment utiliser la fonction Super Freeze ?

Appuyez sur le bouton (D) au moins 24 heures avant de congeler plus de 3-4 kg d'aliments frais. Le témoin jaune s'allume. La fonction s'arrête automatiquement après 52 heures. Vous pouvez aussi la désactiver manuellement en rappuyant sur le bouton.

Que faire en cas de panne de courant ?

Ne pas ouvrir le couvercle. La congélation est maintenue pendant 46 heures (temps de réchauffement). Si la panne dépasse cette durée, consommez rapidement les aliments décongelés ou cuisinez-les et recongelez-les après refroidissement.

Comment dégivrer le congélateur ?

Débranchez l'appareil, sortez les aliments et enveloppez-les dans du papier. Laissez le couvercle ouvert. Débouchez le drain d'eau de dégivrage. Utilisez le racloir fourni pour accélérer le dégivrage. Une fois la glace fondue, essuyez l'intérieur et rebouchez le drain.

Peut-on nettoyer le congélateur avec des produits chimiques ?

Non. Utilisez un chiffon humide avec de l'eau chaude et un détergent doux sans arôme. Évitez les poudres abrasives, les détergents forts ou parfumés qui peuvent endommager les surfaces.

Pourquoi le couvercle s'ouvre-t-il difficilement ?

Après fermeture, une dépression se crée. Attendez quelques minutes avant de réouvrir. Si le joint est sale ou collant, nettoyez-le. Si le problème persiste, vérifiez que le joint n'est pas endommagé.

Quels aliments peut-on congeler ?

Ce congélateur est conçu pour stocker des aliments surgelés et congeler des aliments frais. Emballez-les hermétiquement et imperméablement pour éviter le dessèchement. Ne recongelez pas des aliments partiellement décongelés.

Comment changer l'ampoule intérieure ?

Débranchez l'appareil. Démontez l'ampoule défectueuse et remplacez-la par une ampoule neuve de 15 W maximum. Rebranchez l'appareil.

MODE D'EMPLOI ECM19131W ELECTROLUX

Manuel d'utilisation FR

Dépôt en tant que déchet

Si vous déposer l'appareil en tant que déchet spécial, vous évitez les eventuelles conséquences nuisibles a l'environnement et a la santé.

Sur le produit, le symbole indique que l'appareil n'est pas de déchet menager, mais il faut le transporter dans un site de collecte et de traitement des déchets électroniques et électriques. Pour en savoir plus sur le recyclage de l'appareil, contacter les autorités locales, organisation de propriété publique locale ou le magasin ou vous avez acheté l'appareil.

Contenu

Informations de sécurité 13

La description du produit 13

Panel de contrôle 14

Installation 14

Premiereutilisation. 14

Bouton On/Off 15

Utilisation journaliere 15

Maintenance et nettoyage 16

Idées et astuces utiles 17

Qu'est-ce qu'il faut faire si....18

Service et réparation 19

Descriptif technique 20

Informations de sécurité

Avant demettre en service et de commencer autiliser l'appareil,lire attentivement cette notice d'utilisation qui vous informe sur les precautions de sécurité, donne des conseils et des idees,revele des astuces.Si vous utilisez le congelateur conformément aux consignes prescrites, il fonctionnera correctement,et il vous servira a votre prise.

Ces informations servent la sécurité. Avant l'installation et l'utilisation de l'appareil, lore attentivement ce qui suit.

• N'utiliser le congélateur que pour stocker des produits alimentaires congélés, congeler des produits alimentaires frais, et produit des glaçons.
• Ne pas consommer les glaçons ou les esquimaux juste après les avoir sortis du congélateur, parce qu'ils provoquent des engelures.
• Ne pas permettre aux enfants de jouer a l'intérieur du congealateur ou de s'y cacher, parce que le couverce peut se fermer et ils peuvent s'y asphyxier.
• Ne pas stocker des bouteilles pleines de liquide dans le congélateur, parce qu'elles peuvent s'éclater.
• Faire attention a ce que le congélateur ne soit pas place sur le cable secteur.
• Avant réparation ou nettoyage, sorting le cable secteur du secteur ou bienmettre l'appareil hors circuit.
• Ne pas utiliser d'autres appareils électriques a l'intérieur de l'appareil (p.ex. : apparéil glacier). - L' apparéil recele du gaz naturel,

antipollution, notamment de l'isobutan (R600a). Tout de meme, on doit agir avec précaution, parce que l'isobutan est inflammable. C'est pourquoit il faut que la tuyauterie du congelateur soit toujours intacte. Vous devez impérativement garder la presente notice d'utilisation a cote de l'appareil, parce que vous pourrez en avoir besoin plus tard.

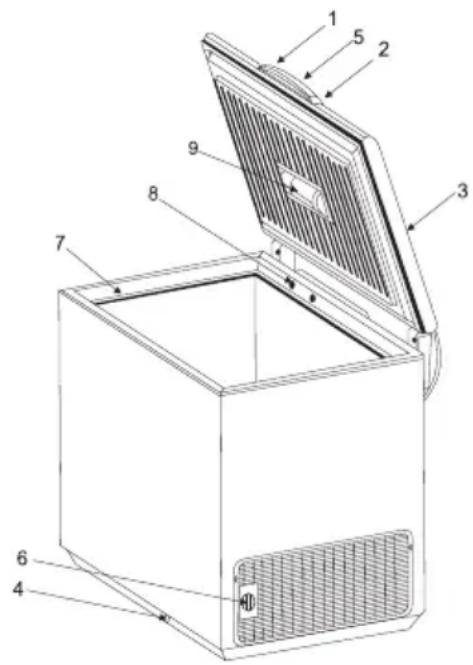

La description du produit

1. La poignée du couvercle
2. Serrure de sécurité
3. Sceau
4. Draineur de l'eau degivree
5. Panel de contrôle
6. Bouton thermostat: régulation de température
7. Bord supérieur
8. Valve: réouverture facile du couvercle

Panel de contrôle

A. Témoin rouge: fonctionne quand la température du congelateur n'est pas assez BASSE.
B. Témoin vert: fonctionne quand l'appareil marche.
C. Témoin jaune: fonctionne quand la fonction de congélation super (Super Freeze) marche.
D.Bouton de congélation super (Super Freeze): Pour congeler une plus grande quantité de produits alimentaires frais, il démarre ou arrete la fonction de congélation super, et désactive l'alarme sonore.

Installation

• Avant de se connecter sur le secteur attendre au moins 2 heures, assurer ainsi que le circuit congélateur soit tout a fait pret a fonctionner.
• Mettre en place le congelateur dans un local sec, bien aéré. Eviter les sources de chaleur et le soleil direct.
• La température du local soit conforme à la classe clima du congélateur. Voir le chapitre "Descriptif technique".

• Mettre le congealteur sur un sol stable et horizontal, sur lequel tous les quatre pieds de celui-ci prennent appui.
  Pour le fonctionnement optimal et pour éviter les accidents au moment de l'ouverture du couvercle, laisser au moins 5 cm d'écart sur le côte et le derriere.

• Avant de connecter le congelateur sur le secteur électrique, vérifier que la tension est la meme que celle qui figure dans le chapitre "Descriptif technique" dans la rubrique "Tension".

Danger!

• Faire attention a ce que le congélateur ne soit pas place sur le cable secteur.
• Ne par sortir le cable secteur en tirant le cable lui-même, et encore moins ne pas tirer le conGPLateur par le cable.
• Ce n'est que le technicien qui soit autorisé a changer le cable secteur.
• Faire attention a ce que le derriere du congelasteur ne comprime et ne blessse le cable secteur.
• Il faut assurer une ventilation suffisante autour de l'appareil.
• Ce n'est que le technicien d'électricité qui soit autorisé a faire les travaux nécessaires pour installer l'ordinateur.

Avertissement! Mettre a la masse l'appareil.

Premiere utilisation

• Avant la première utilisation, nettoyer l'intérieur du congealateur. Voir le chapitre "Maintenance et nettoyage".
• Connecter l'appareil sur le secteur électrique.
  A ce moment le témoin vert s'allume.
  Le témoin rouge s'allume équalement, l'alarme sonore donne

un signal parce que la températe n'est pas encore assez BASSE à l'intérieur du congélateur pour y placer des produits alimentaires.

Pour arreter l'alarme, appuyer le bouton (D). Le témoin rouge s'éteint normalement dans quelques heures.
- Ne placer de produits alimentaires dans le congelateur qu'après ce que le témoin rouge s'est eteint.

Bouton On/Off

Mettre en marche le congélateur

• Tourner le bouton du thermostat dans la position entre

Arreter le congélateur

• Tourner le bouton du thermostat dans la position "Off".

Utilisation journaliere

Régulation de température

Pour réguler la température du congélateur, faire comme suit:

Pour définit une température de stockage plus BASSE, tournier le bouton du thermostat dans le sens des aiguilles d'une montre, vers
Pour définit une température de stockage moins basse, tournier le bouton du thermostat dans le sens inverse des aiguilles d'une montre, vers.

Fonction de congélation super (Super Freeze)

Si vous désirez congelez plus de 3-4 kg de produits alimentaires frais d'un seul coup, il faut prérefroidir le congelateur.

Au moins 24 heures avant l'introduction des produits frais, poussez le bouton (D).
- Le témoin jaune s'allume.
- Mettre les produits alimentaires dans le congelateur. Cette fonction s'arrete automatiquement après 52 heures, et le congelateur revient a la température normale de stockage. On peut arreter cette fonction a tout moment en poussant encore une fois le bouton (D).

Alarme

Si la température du congelateur n'est pas assez basse, l'alarme donne un signal sonore, le témoin rouge s'allume.

Pour arreter le signal sonore, poussez le bouton (D).Le témoin rouge reste allumé jusqu'a ce que la température du congelateur soit plus haute que la température définie par le thermostat. Les raisons possibles du signal d'alarme:
- Y avoir mis une grande quantité de produits frais.
- Avoir tenu ouvert le couvercle trop longtemps.
Le défaut du système. Voir le chapitre "Qu'est-ce qu'il faut faire si...".

Paniers de stockage

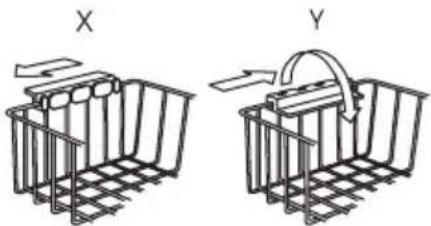

• Pendre les paniers au bord supérieur du congelateur (X) ou bien placer les paniers superposables a l'intérieur du congelateur (Y).

• Tourner et fixer les poignées a ces deux positions, conformément aux dessins.

Pourvoir acheter plus de paniers de la part du service local ou sur la page web d'Electrolux (pas dans tous les pays). Les illustrations qui figurent sur cette page montrent combien de panier pouvez-vous placer dans les différents types de congelatour.

Serrure de sécurité

• Pousser la clé en tournant dans la serrure. Pouvoir acheter des clés de remplacement du service local.

Important! Tenir les clés dans un endroit ou les enfants n'ont pas acces. Avant de placer un vieux congelateur a cote des poubelles, ensorting la clé.

Ouverture et fermetre du couvercle

Puisque le couvercle se ferme par un joint hermétique, après fermeture il ne s'ouvre pas facilement.

• Attendre quelques minutes avant de le réouvrir. Une valve facilité la réouverture du couvercle. Ne jamais tirer violément la poignée.

Maintenance et nettoyage

Dégivrage du congélateur

Quand le givre atteint une épaisseur de 10-15 mm, il faut dégivrer le congélateur. Il est conseillé de dégivrer le congélateur quand on n'y stocke pas ou guere de produits alimentaires.

• Déconnecter l'appareil.
  Sortir les produits alimentaires du congelateur, les emballer dans du papier, les tener dans un endroit froid.
• Laisser ouvert le couvercle de l'appareil.
• Débouchonner le drainage de l'eau.
• Ramasser l'eau déglacée sur un plat, comme vous le voyagez sur le dessein. S'il y en a, utiliser le sépareur.
• Vous pouver accélérer le dégivrage, si vous éliminez la glace des cloisons par le racloir fourni.
  Bien essuyer l'intérieur du congélateur.
• Ne pas oublier de remettre le bouchon du drainage de l'eau dégivree.

Important! Pour éliminer le givre ou la glace, ne pas utiliser de couteau ou d'autre outil aigu.

Nettoyage

Il est conseilé de proceder au nettoyage après le dégivrage.

• Déconnecter l'appareil, et en sortir tous les éléments amovibles.
  Pour nettoyer le congelateur, utiliser un chiffon humide. Utiliser de l'eau chaude et un détersif doux, sans arôme.
• Avant de les remetre, nettoyer aussi les éléments sortis.

Important! Pour nettoyer le congelateur, ne pas utiliser de détersif fort, poudre abrasive ou détersif aromatisé.

Hors d'utilisation

• Déconnecter l'appareil.
  Sortir tous les produits alimentaires du congelateur.
  Nettoyer le congélateur comme décrit plus haut.
• Laisser le couvercle entrouvert.

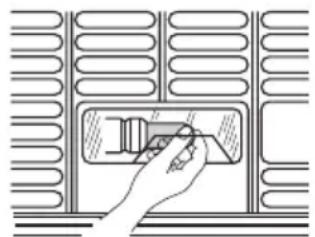

Changement d'ampoule

• Déconnecter l'appareil.
• Démoner l'ampoule et la changer (max. 15W).
• Connecter l'appareil.

i Idées et astuces utiles

Congélation d'aliments

• Avant congélation, emballer les produits alimentaires frais d'une façon hermétique et imperméable, pour empecher le dessechement.

• Ne congeler des produits alimentaires que de la première qualité.

• Avant de placer des plats chauds dans le congélateur, laisser les refroidir a la température ambiente.
• Avant congélation, partager les plats en petites portions, ainsi la congélation demande moins de temps, et vous ne devez décongeler que la portion que vous allez consommer.
• Indiquer la date de la congélation sur l'emballage.
• Mettre les plats a congefer pres de la cloison froide du congelateur de façon qu'ils ne touchent pas les produits alimentaires congelés qui se trouvent déjà dans le congelateur.
• Vous pouvez stocker les produits alimentaires congelés n'importe ou dans le congelateur, mais il doit rester au moins 5 mm entre eux et le bord supérieur du congelateur.

Si la congélation se fait lentement, la qualité des produits alimentaires congélés se détière. La quantité (en kg) de produits alimentaires congélable en 24 heures se trouve indiquée dans le chapitre "Descriptif technique" dans la rubrique "Capacité de congélation".

Stockage des produits alimentaires

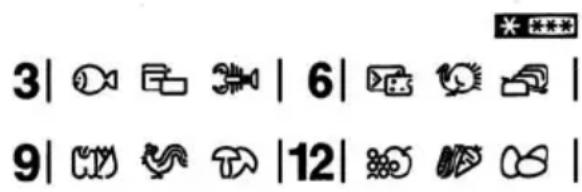

• Pour la durée de stockage des produits alimentaires frais, regardez le tableau suivant.
• Ne jamais stocker des produits alimentaires congestés achetés si le temps de préférence a consommation est déjà périme.
• A l'achat de produits alimentaires congeles, vérifier qu'ils ont eté stockés a une température correcte. Ne pas acheter de produits

alimentaires dont l'emballage est humide ou endommagé. Mettre le plus vite les produits alimentaires achetés dans le congélateur. On vous conseille d'utiliser un sac isolant pour rentrer ce type de produits alimentaires.

Important! Ne pas oublier qu'il n'est pas permis de recongeler les produits alimentaires entierement ou en partie décongelés. Par contre, les plats préparés a partir de produits alimentaires congeles peuvent être congeles.

En cas de rupture d'électricité

• Ne pas ouvrir le couvercle.

Important! Si la durée de la rupture d'électricité dépasse le temps indiquédans le chapitre "Descriptif technique" dans la rubrique "Temps de réchauffement", il faut vite consommer les produits alimentaires décongelés, ou bien il faut tout de suite en préparer des plats et (apres refroidissement) les recongeler.

Qu'est-ce qu'il faut faire si...

Pour éviter les frais injustifiés du service, essayez d'abord ce qui suit.

Le congélateur ne marche pas

• Est-ce que l'appareil n'est pas déconnecté?
  Est-ce que le plomb a sauté?

• Est-ce qu'il n'y a pas une rupture d'électricité?

• Est-ce que le régulateur de température n'est pas dans une position «off»,

ll y a un signal sonore de l'alarme et un signal visuel par le témoin rouge (1)

Est-ce que le couverce est bien fermé? Voir plus bas.
- Est-ce que le régulateur de température est fixé conformément aux conditions du milieu?
- Est-ce que le congélateur n'est-il pas trop pres d'une source de chaleur?

La lumière interieure ne marche pas

• Est-ce que l'appareil n'est pas déconnecté?
• Est-ce que l'ampoule est montée trop légerement, n'est-elle pas craquée?

Le moteur marche trop

• Est-ce que le couvercle est bien fermé? Voir plus bas.
• Est-ce que la température du local n'est pas plus haute que normalement?
• Est-ce que vous n'avez pas mis une quantité plus grande de produits alimentaires frais dans le conGPLateur?
• Est-ce que vous n'ouvriez pas souvent le couvercle?
• Est-ce que le régulateur de température est fixé conformément aux conditions du milieu?
• Est-ce que le joint du couvercle n'est pas déformé ou endommagé?
• Est-ce qu'il y a suffisamment de place autour du congelasteur pour que l'air puisse circuler?
• Est-ce que vous n'avez peut-être pas activé la fonction de congélation super?

La température est trop haute

• Est-ce que vous n'avez pas mis une quantité plus grande de produits alimentaires frais dans le congelateur?
  Est-ce que vous n'ouvriez pas souvent le couvercle?
• Est-ce que le régulateur de température est fixé conformément aux conditions du milieu?

II y a trop de glace

• Est-ce que le couvercle est bien fermé? Voir plus bas.
• Est-ce que le drainage de l'eau est bien bouchonné?

Le couvercle se ferme mal

• Est-ce qu'il n'y a pas trop de givre ou bien un paquet de produit alimentaire qui empeche la fermeture?

• Est-ce qu'il n'y a pas de paquets de produit alimentaire qui embarrassent le couvercle?

• Est-ce que le joint du couverce n'est pas pollué ou poisseux?
• Est-ce que le congélateur ne boite pas, n'est pas instable?

Le couvercle s'ouvre difficilement

Est-ce que le joint du couverce n'est pas pollue ou poisseux?

Si vous avez toujours besoin de l'assistance,contactezle service local.

Service et réparation

En cas de défaut, détraquement de l'appareil, ne faire réparer le conGPLateur que dans un service agree par Electrolux.

Important! N'essayez pas de réparer enaucun cas vous-même l'appareil.

Descriptif technique

Modèle BM190		ECM19131W
Volume(brut) litre 189
Volume (net) litre 184
Hauteur cm 87,6
Largeur cm 93,5
Profondeur cm 66,5
Poids kg 45
Consommation d'énergie /24 heures kWh/24 heures 0,559
Capacité de congélation kg/24 heures 23
Temps de réchauffement	heure	46
Puisance nominale	Watt	75
Tension Volt 230
Classe		SN/N/ST

Classe	Limites de température extérieure
SN	De +10°C à +32°C
N	De +16°C à +32°C
ST	De +18°C à +38°C
T	De +18°C à +43°C

L'appareil est conforme aux directives CE suivantes:

Directive CEE 73/23. du 19.02.1973. sur laasse tension

Directive CEE 89/336. du 03.05.1989. (y compris la directive amendée

CEE 92/31 - Directive de Compatabilité Électromagnétique)
