Producttype	Vriezer kist
Merk	Electrolux
Model	ECM19131W
Brutte inhoud	189 L
Netto inhoud	184 L
Hoogte	87,6 cm
Breedte	93,5 cm
Diepte	66,5 cm
Gewicht	45 kg
Energieverbruik	0,559 kWh/24h
Vriescapaciteit	23 kg/24h
Opwarmtijd	46 h
Nominaal vermogen	75 W
Spanning	230 V
Klimaatklasse	SN/N/ST
Koelmiddel	Isobutaan (R600a)
Super Freeze functie	Ja, handmatige activering gedurende 52 uur
Geluids- en visueel alarm	Ja (rood lampje + zoemer)
Veiligheidsslot	Ja, met sleutel
Opbergmanden	Verwijderbaar, ophangen of stapelen
Ontdooien	Handmatig (aanbevolen bij ijs >10 mm)
Binnenverlichting	Ja, lamp max. 15 W
Geluidsniveau	Niet gespecificeerd in de handleiding
Afvoeren	Niet bij het huisvuil gooien, specifieke recycling

Veelgestelde vragen - ECM19131W ELECTROLUX

Hoe zet ik de vriezer aan?

Draai de thermostaatknop naar een stand tussen 1 en 7. Het groene lampje gaat branden om aan te geven dat het apparaat onder spanning staat. Wacht enkele uren tot het rode lampje uitgaat voordat u levensmiddelen plaatst.

Hoe stel ik de temperatuur in?

Gebruik de thermostaatknop: draai met de klok mee voor een koudere temperatuur (max) en tegen de klok in voor een minder koude temperatuur (min). De ideale stand hangt af van de belading en de omgeving.

Wat moet ik doen als het rode lampje blijft branden?

Het rode lampje geeft aan dat de binnentemperatuur te hoog is. Controleer of het deksel goed gesloten is, of u geen grote hoeveelheid verse levensmiddelen hebt toegevoegd, of de Super Freeze functie niet is geactiveerd. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe gebruik ik de Super Freeze functie?

Druk minstens 24 uur voordat u meer dan 3-4 kg verse levensmiddelen invriest op de knop (D). Het gele lampje gaat branden. De functie stopt automatisch na 52 uur. U kunt deze ook handmatig uitschakelen door nogmaals op de knop te drukken.

Wat moet ik doen bij een stroomstoring?

Open het deksel niet. De vriezing wordt 46 uur gehandhaafd (opwarmtijd). Als de stroomstoring langer duurt, consumeer de ontdooide levensmiddelen snel of kook ze en vries ze opnieuw in na afkoeling.

Hoe ontdooi ik de vriezer?

Haal de stekker uit het stopcontact, haal de levensmiddelen eruit en wikkel ze in papier. Laat het deksel open. Ontstop de waterafvoer voor het ontdooien. Gebruik de meegeleverde krabber om het ontdooien te versnellen. Zodra het ijs gesmolten is, veeg de binnenkant schoon en sluit de afvoer weer.

Kan ik de vriezer reinigen met chemische producten?

Nee. Gebruik een vochtige doek met warm water en een mild reinigingsmiddel zonder geur. Vermijd schurende poeders, sterke of geparfumeerde reinigingsmiddelen die de oppervlakken kunnen beschadigen.

Waarom opent het deksel moeilijk?

Na het sluiten ontstaat er een onderdruk. Wacht enkele minuten voordat u opnieuw opent. Als de afdichting vuil of kleverig is, maak deze schoon. Als het probleem aanhoudt, controleer of de afdichting niet beschadigd is.

Welke levensmiddelen kan ik invriezen?

Deze vriezer is ontworpen voor het bewaren van diepvriesproducten en het invriezen van verse levensmiddelen. Verpak ze luchtdicht en waterdicht om uitdroging te voorkomen. Vries gedeeltelijk ontdooide levensmiddelen niet opnieuw in.

Hoe vervang ik de binnenlamp?

Haal de stekker uit het stopcontact. Verwijder de defecte lamp en vervang deze door een nieuwe lamp van 15 W maximaal. Sluit het apparaat weer aan.

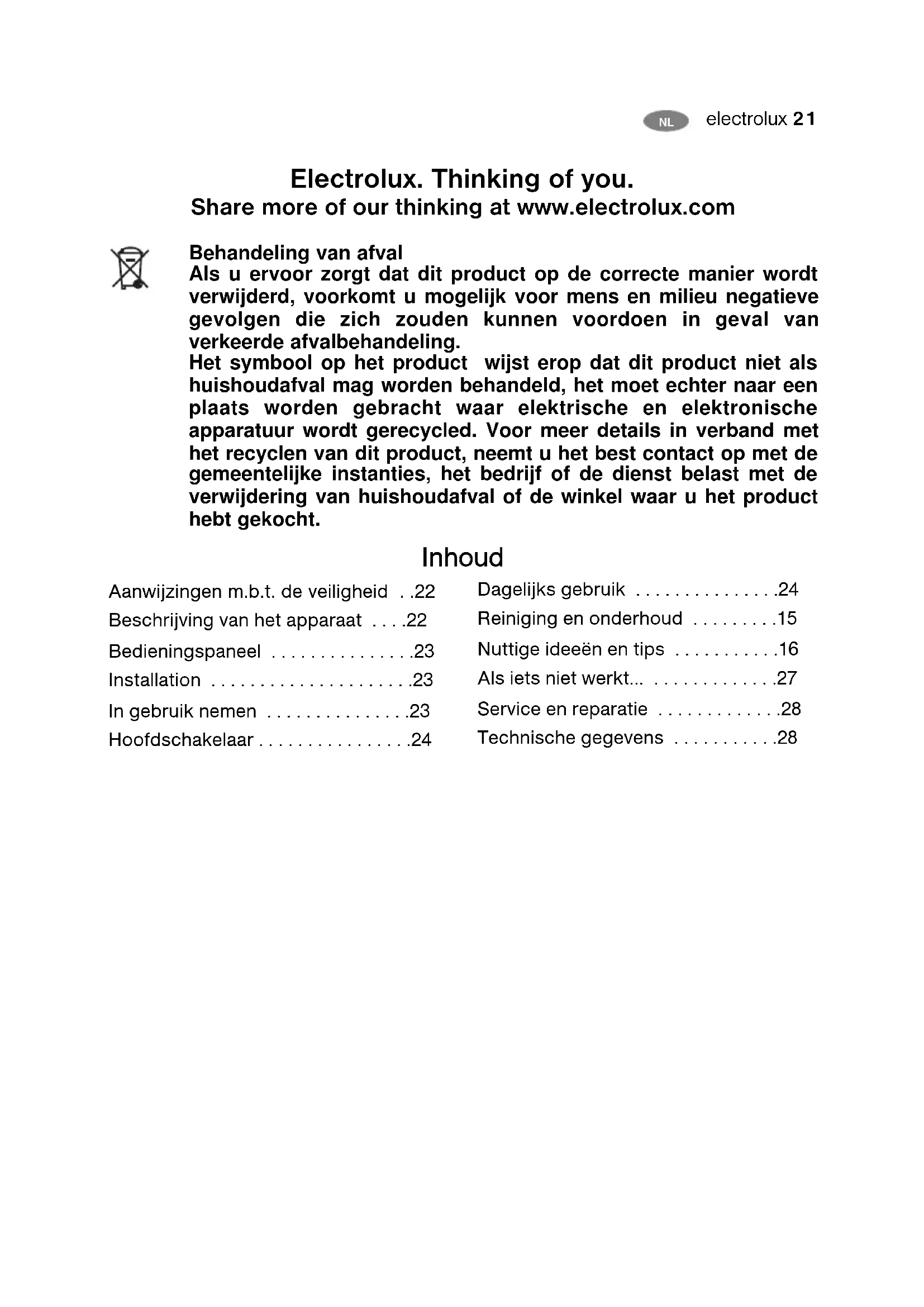

GEBRUIKSAANWIJZING ECM19131W ELECTROLUX

Gebruiksaanwijzing NL

Behandeling van afval

Als u ervoor zorgt dat dit product op de correcte manier worden verwijderd, voorkomt u möglichk voor mens en milieu negatieve gevolgen die zich zouden können voordoen in geval van verkeerde afvalbehandeling.

Het symbol op het product wijst erop dat dit product Niet als huishoudafval mag worden behandeld, het要去chter maar een plaatss worden gebracht waar elektrische en elektronische apparatuur worden gerecycled. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijk instanties, het bedrijf of de Dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Inhoud

Aanwijzingen m.b.t. de veiligheid .22

Beschrijving van het apparatusat 22

Bedieningspaneel 23

Installation 23

In gebruik nemen 23

Hoofdschakelaar 24

Dagelijks gebruik 24

Reiniging en onderhoud 15

Nuttige ideeen en tips 16

Alsietstewerkt. 27

Service en reparatie 28

Aanwijzingen m.b.t. deveiligheid

Vooraleer u het apparaat installeert en begint om te gebruiken, leest u deze handleiding aandachtig, odomat ze belangrijke veiligheidsinstructies, voorstellen, informaties en ideeen bevat. Als u het apparaat volgens de aanwijzingen gebrukt, zal het maar uw volle tevredenheid werken.

Deze instructies delen we u voor uw eigen veiligheid mee. Lees deze aandachtig door voordat u het apparaat installeert en in gebruik neemt.

• Dit apparaat is alleen bedoeld voor het bewaren van ingevroen levensmiddelen, invriezen van levensmiddelen en voor het maken van ijsblokjes.
• Consumptie-iks en ijsblokjes nicht direct uit de vriesruimte in de mond stoppen. IJs kan verwondingen veroorzaken.
• Laat kinderen nicht binnen de vrieskast spelen of zich erin te verbergen odomat het kan voorkomen dat de deur worden dichtgesloten en ze stikken.
• Bewaar geen met vloeistoffen gezulde glazen vaten in de vrieskast,,ondat deze können uiteenbarsten.
• Let erop dat het apparaat Niet op het aansluitsnoer staat.
  Voordat u het apparaat gaat reinigen of repareren, dient u het.altijd spanningloos te make n of de stekkeruit het stopcontact te trekken.
• Gebruik geen ander elektrisch apparatus het apparatus zelf (bijv. ijsmachine).
• Het koelmiddel van het apparaat is isobutaan (R600a), een milieuvriendelijk enatuurlijk gas, (R600a). Isobutaan isECHTER in hoge mate brandhaar. Beschadig dus het koelcircuit van het apparaat nooit.

Bewaar deze gebruiksaanwijzing goed omdat u ze later misschien nodig za hebben.

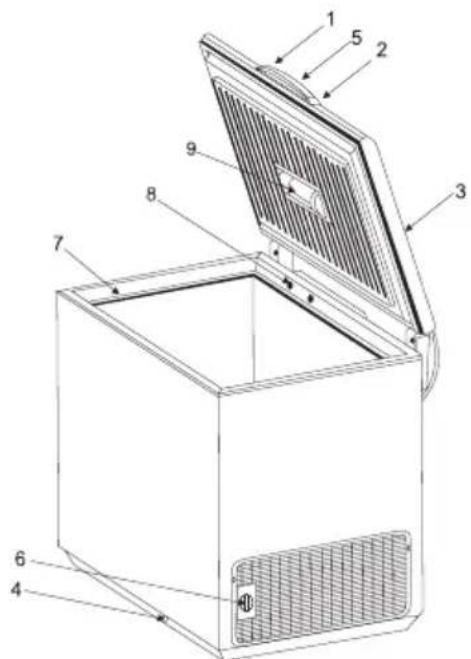

Beschrijving van het apparatus

1. Het handvat van het deksel
2. Veiligheidsgrendel
3. Stempel
4. Dooiwaterafvoergootje
5. Bedieningspaneel
6. Thermostat temperatuurregeling
7. Bovenste rand
8. Ventiel: makkelijk heropenen van het deksel

Bedieningspaneel

A. Het Rode controelampje:licht op wanneer de temperatuur in de vriezer te hoog is.
B. Het Groene controelampje:licht op wanneer de vriezer is aangesloten.
C. Het Gele controelampje:licht op wanner de Super Freeze functie is ingeschakeld.
D. Super Freeze knop: het schakelt de Super Freeze functie bij het invriezen van een grotere hoeveelheid van verse levensmiddelen in enuit en schakelt ook de fluitende alarmtoonuit.

Installation

• Wacht ten minste 2 uren voordat u de stekker maar het stopcontact stekt, op deze manier kutu garanderen dat de koelcircuit volledig bedrijfsklaar is.
• Zet het apparaat maar een droge, goed beluchte kamer. Zet het apparaat liever Niet in de zon of naast een warmte afgevend apparaat.
• Het apparaat moet op een plaat staan waarvan de omgevingstemperatuur overeenkomt met de klimaatklasse waarvoor het uitgevoerd is. Zie "Technische gegevens".
• Zet de vrieskast maar een waterpas, vast oppervlak, waar alle vier voeten de bodem bereiken.
  Voor een optimale werking en voor om beschadigingen bij openen van het deksel te vermijden, waar

vooraan en achteraan een spleet van tenminste 5 cm.

• Vooraleer u de stekker in het stopcontact steekt, controller of de spanning overeenkomt met de onder "Spanning" aangegeven spanning in "Technische geevens".

Gevaar!

• Let erop dat het apparaat Niet op het aansluitsnoer staat.
• Trek de stekker nooit aan het snoer en trek het apparaat zeker nicht aan het snoer.
• De verwanging van het aansluitsnoer mag alleen door een erkend installmenter worden uitgevoerd.
  Zorg ervoor dat het achechterste deel van het apparaat het snoer nicht drukt of beschadigt.
• Rond om het apparaat要去 voldoende luchtcirculatie়.
• Elektrische reparations in verband met de installmentie van dit apparaat mogen alleen door een erkend installateur worden uitgevoerd.

Let op! Het apparaat要去
worden aangesloten aan een

stopcontact met randaarde

In gebruik nemen

• Vóor in gebruik nemen maak het apparaat binnen schoon. Zie "Reiniging en onderhoud".
• Sluit het apparaat aan.
• Het groene controelampjelicht op.
• Ook het rode contrôlelampjelicht op en de alarmtoon fluit, omdat de temperatuur binnen de vrieskast te hoog is voor de levensmiddelen.
• Druk op knop (D) om de alarmtoon

uit te schakelen. Het rode controleampje worden normalaigezien binnen enkele uren inactief
- Leg de levensmiddelen maar de vrieskast alleen als het rode controleampje al inactief is.

Hoofdschakelaar

Het apparatus inschakelen

• Draai de knop van dethermostat aanreeen positietussen

Het apparatus uitschakelen

• Draai de knop van de thermostatnaar Uit (Off) positie

Dagelijks gebruik

Temperatuurregeling

Ga voor de temperatuurregeling van het apparaat als volgt voor:

• Indien u een lagere temperatuur wilt instellen, dan draai de knop van de thermostat in wijzerszin maar
  Voor een );minder lagere temperatuur draai de knop van de thermostat aan naar de anderrichting,
  haar *

Super Freeze functie

Indien u meer dan 3-4 kg verse levensmiddelen op een keer wilt invriezen, dan moet de vrieskast worden vooraf gekoeld.

• Druk maar de knop (D) tenminste 24 uren waar voor dat u de verse levensmiddelen inlegt.
• Het gele controlelampje worden actief.
• Leg de levensmiddlesen maar het apparaat. Deze functie worden na 52 uren automatisch uitgeschakeld, en de vrieskast keert terug maar denormale temperatuur. De functie kan alsijd worden uitgeschakeld als u de knop (D) herhaald drukt.

Alarm

Indien de temperatuur nicht laag genoeg is, dan worden de alarmtoon actief en het rode contrôlelampjelicht op.

• Druk op de knop (D) om het alarmsignaal uit te schakelen. Het rode contrôlelampje blijft lichten tot de temperatuur lager worden dan de op dethermostat ingestelde temperatuur.

Mogelijkke redenen van een alarmsituatie:

• U hebte te veel levensmiddelen ingelegd.
• Het deksel was te lang open.
• Het systemd is defect. Zie "Problemen oplossen".

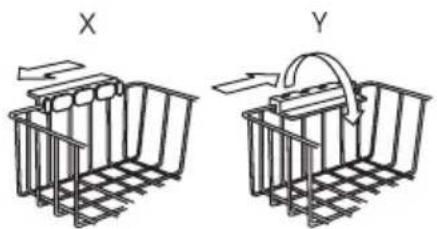

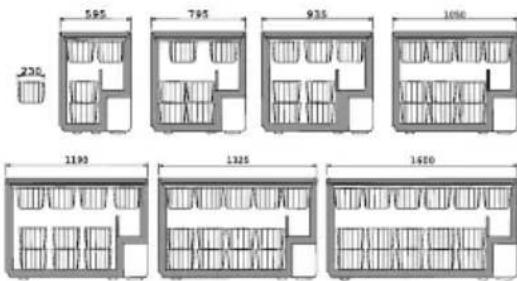

Manden

• Hang de manden aan de rand van de vrieskast (X) of plaats ze op de bodem van het apparatusat (Y).
• Draai en bevestig de draaggrepen voor deze twee posities, zietekening.

Meerdere manden können worden bezorgd van de Service of op de website van Electrolux (afhankelijk van het land). De afbeeldings op deze pagina lately zien, hoeveel manden in de verschillende modellen können worden geplaatst.

Veiligheidsgrendel

• Steek de sleutel in het slot, druk en draai.

Noodsleutels können bij de Service worden bezorgd.

Let op! Houd de sleutel steeds buiten het bereik van kinderen. Verwijder de sleutel vooraleer u een oud apparaat maar andere afallen gooit.

Het deksel openen en sluiten

Daar het deksel van een afdichting is voorzien, kan het na sluiten nicht makkelijk worden geopend.

Wacht enkele minuten tot het opnieuw worden geopend. Een ventiel kan het openen van het deksel vergemakkelijken. Trek het handvat nooit met geweld.

Reiniging en onderhoud

Ontdooien

Als de dikte van het ijs 10-15 mm bereikt, moet het apparaat worden ontdooid. Het is nuttig om het apparaat te ontdooien als er weinig of geen levensmiddelen erin liggen.

• Trek de stekker uit het stopcontact.
• Neem de ingevroen levensmiddelenuit de vrieskast, pak ze in papier en bewaar ze in een koele ruimte.
• Laat het deksel van het apparaat open.
• Trek de stop uit het dooiwaterafvoergootie.
• Verzamel het dooiwater op een plaat, zie tekening. Gebruik deafscheider als er een bereikbaar is.
• Het ontdooien kan worden versneld als u de wanden met hulp van het meegeleverde krabbertje van het ijs bevrijk.
  Wrijf het apparaat grondig droog.
• Vergeet Niet om de stop van het dooiwaterafvoergootje terug te stekken.

Let op! Voor het verwijderen van rijp of ijs nooit een mes of andere scherpe voorwerpen gebruiken.

Reiniging

Het apparaat kan het best na het ontdooien worden gereinigd.

• Trek de stekker uit het stopcontacten neem alle beweegbare toebehoren uit.

• Gebruik een nat handdoek voor de reining van de vrieskast. Gebruik warm water en zachte, Niet gearomatiseerde detergenten.

• Reinig ook de toebehoren vooraleer ze worden teruggelegd.

Let op! Gebruik geen sterke detergenten, schuurmiddelen of gearomatiseerde detergenten voor de reiniging van het apparaat.

• Trek de stekker uit het stopcontact.
  Maak de koelkast leeg.
• Schoonmaken zoals hiervoor beschreiben.
• De deur een beetje open lately.

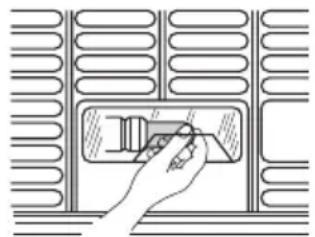

Lampervangen

• Trek de stekker uit het stopcontact.
• Draai de lamp los en verrang zemet een neue (max. 15W).
• Steek de stekker in het stopcontact.

i Nuttige ideeen en tips

Invriezen van levensmiddelen

Voor het invriezen verpak de verse levensmiddelen water en luchtbestendig, om de uitdroging te verhinderen.
Vries altijd alleen verse levensmiddelen van goede kwaliteit in.
- Laat het warm eten.altijd maar kamertemperatuur afkoelen voor uzeaar het apparaat legt.
- Verdeel de levensmiddelen maarkleinere porties, op deze manier

wordt het invriezen sneller en u moet alleen een Kleinere portie latent ontdooien die u zeker za verteeren.

• Vermeld de datum van invriezen op de verpakking.
• Leg de in te vriezen levensmiddelen naast de wanden van het apparaat, zodate andere al ingevroren levensmiddelen nicht aanraakt.
• De ingevroren levensmiddelen kunt u overal binnen het apparaat bewaren, ze要去en darüber zeker tenminste 5 mm onder de bovenste rand liggen.

Indien het invriezen te langzaam loopt dan worden de kwaliteit van de ingevroren levensmiddelen slechter. De hoeveelheid van levensmiddelen (kg) die binnen 24 uren mag worden ingevroren, is in de "Technische gegevens", bij "Invriesvermögen" vermeld.

Opslag van levensmiddelen

• Voor opslagtijden van ingevroren levensmiddelen zich het tabel onderaan.
  Gekochte ingevroren producten nooit na de houdbaarheidsdatum opslaan.
• Als u ingevroren levensmiddelen koopt, controllerer.altijd of deze op de juiste temperatuur waren opgeslagen. Koop nooit levensmiddelen waarvan de verpakking nat of beschadigd is. Leg de gekochtete levensmiddelen zo snel möglichk maar de vrieskast. We raden aan, om deze levensmiddelen in een geisoleerde plastiek zakje�uis te brengen.

Let op! Vergeet Niet dat de al volledig of gedeelelijk ontdooide levensmiddelen Niet mogen opniewte worden ingevroren. Gekooke voedsel die uit ingevroren levensmiddelen zijn gemaakt, mogen worden ingevroren.

In het geval van een stroomuitval

• Open het deksel nooit.

Let op! Indien deijd van de stroomuitval langer duurt dan deijd vermeld bij "max. bewaartijd bij stroomuitval" in "Technische gegevens", dan要去 levensmiddelen zo snel möglichk verbruiken of snel koken en (na afkoelen) opnieuw invriezen.

Er kan soms eenkleine storing optreden, die u zich kunt verhelpen, hier vindt u informatie m.b.t. het opheffen van zulke kleine storingen.

Het apparaat werkt nicht

Zit de stekker in het stopcontact?
- Is de zekering in de huisinstallatie Niet uitgeschakeld?
Is er geen stroomuitval?
Is de temperatuurregelaar Niet maar Uit gesteld?

Het alarmsignaal is hoorbaar en het rode controleampje ()symbol is zichtaar

Is het deksel volledig gesloten? Zie onderaan.
Is de temperatuurregelaar goed ingesteld?
- Staat het apparaat op een te warme plek?

Deverlichtingwerktniet

Zit de stekker in het stopcontact?
- Is de lamp Niet te los ingeschroefd of misschien kapot?

De motor werkte te veel

Is het deksel volledig gesloten? Zie onderaan.
- De temperatuur van de kamer is hoger dan normal?
U wilt te veel levensmiddelen tegelijk invriezen?
Hebt u het deksel te vaak geopend?
- Is de temperatuurregelaar goed ingesteld?
- Is de verdichting beschadigd of gedeformeerd?
Is er genoeg plaats om het apparaatBeen zodate lucht kan circuleren?
Hebt u de Super Freeze functie toevalig ingeschakeld?

De temperatuur is te hoog

Hebt u Niet te veel verse levensmiddelenaar de vrieskast gelegd?
Hebt u het deksel te vaak geopend?
- Is de temperatuurregelaar goed ingesteld?

Erijken teveel rijp en ijs

Is het deksel volledig gesloten? Zie onderaan.
Is de stop van het dooiwaterafvoergootje goed ingestoken?

Het deksel kan nicht volledig worden gesloten

Is er nicht te veel rijp of een pak levensmiddelen die het sluiten verhinderen?

• Verhinderen de levensmiddelen het deksel?
• Is de verdichting nicht verwuild of plakkerig?
• Is de vrieskast nicht instabel of waggeldend?

Het deksel kan moeilijk worden geopend

Service en reparatie

Terwille van een blijvende verilgheit en ook om möglichke schade te voorkomen, is het raadzaam dat reparaties uitsluitend verricht worden door een goedgekeurde Electrolux Service.

Let op! Probeer nooit, om het apparaat zich te repareren.

Technische gegevens

Modell BMI190		ECM19131W
Bruto-inhoud liter 189
Nuttige inhoud liter 184
Hoogte cm 87,6
Breedte cm 93,5
Diepte cm 66,5
Gewicht kg 45
Energiverbruik/24=uur kWh/24	uur 0,559
Invriesvermogen	kg/24=uur	23
Bewaartijd bij stroomuitval	uur	46
Aansluitwaarde	Watt	75
Spanning	Volt	230
Klimaatklasse		SN/N/ST

Klimaatklassen	Temperatuurgrenzen buten
SN	vanaf +10°C t/m +32°C
N vanaf +1	6°C t/m +32°C
ST	vanaf +18°C t/m +38°C
T	vanaf +18°C t/m +43°C

Dit apparatus voldoet aan de volgende EU-richtlijnen:

73/23/EEG van 19.02.1973 (incl. wijzigingsrichtlijnen) -

laagspanningsrichtlijn

89/336/EEG van 03.05.1989 (incl. wijzigingsrichtlijnen - EMC-richtlijn

www.electrolux.com

www.electrolux.de

www.electrolux.fr

www.electrolux.nl
