Type de produit	Lave-vaisselle encastrable
Marque	Electrolux
Modèle	KEMC8320L
Dimensions (L x H x P)	596 x 818-898 x 550 mm
Poids approximatif	45-50 kg
Alimentation électrique	220-240 V, 50 Hz, 13 A
Puissance absorbée	1.8-2.2 kW (estimation)
Capacité	14 couverts
Pression d'eau	0.5-8 bar (0.05-0.8 MPa)
Température d'arrivée d'eau	Froide ou chaude, max 60 °C
Consommation énergétique (programme ECO)	0.832 kWh (selon règlement 1016/2010)
Consommation d'eau (programme ECO)	10.5 L
Durée du programme ECO	240 min
Programmes de lavage	Quick (30 min), Pré-rinçage (15 min), 1h, 1h30, 2h40, ECO, AUTO Sense, Machine Care
Fonctions spéciales	MY TIME (sélection par durée), EXTRAS (ExtraPower, GlassCare), AirDry (ouverture automatique de la porte), Beam-on-Floor (projection au sol), ECOMETER
Adoucisseur d'eau	Oui, réglable (10 niveaux)
Sécurité	Sécurité enfants, verrouillage porte, aquastop (vanne de sécurité sur tuyau)

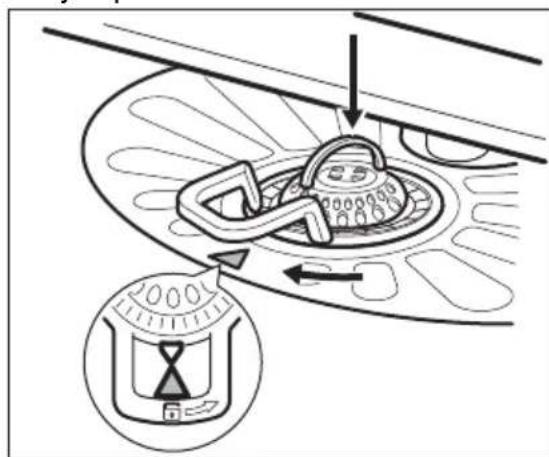

Entretien	Programme Machine Care, nettoyage des filtres et bras d'aspersion
Éclairage intérieur	Oui, remplaçable par service agréé
Pièces détachées disponibles	Jusqu'à 10 ans après arrêt du modèle (joints, paniers, etc.)
Garantie	Selon conditions générales, réparation par service agréé

FOIRE AUX QUESTIONS - KEMC8320L ELECTROLUX

Comment activer le programme ECO ?

Utilisez la barre MY TIME pour sélectionner le programme ECO (4h). C'est le programme le plus économique en eau et énergie pour une vaisselle normalement sale.

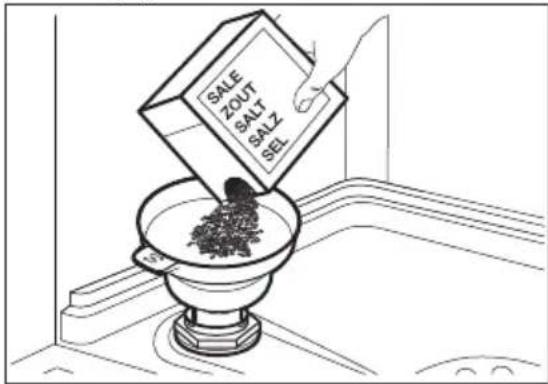

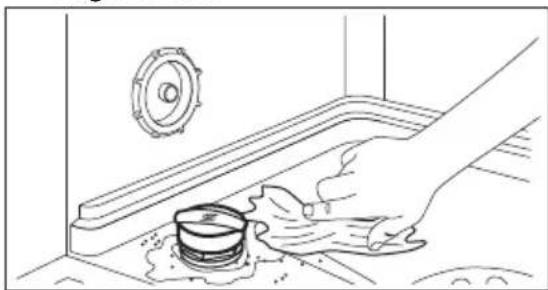

Que faire si le voyant de sel régénérant s'allume ?

Remplissez le réservoir de sel régénérant situé sous le couvercle en bas de la cuve. Utilisez du gros sel spécial lave-vaisselle et versez 1 litre d'eau la première fois.

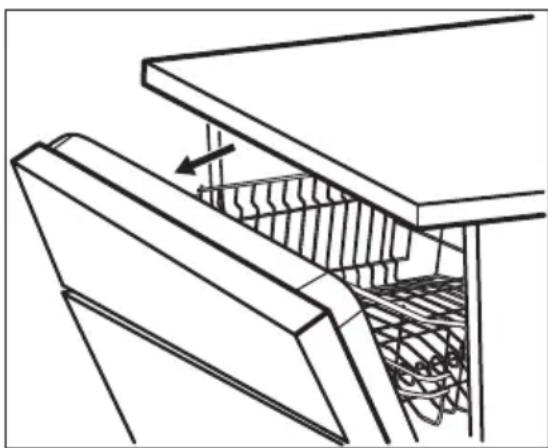

Comment utiliser la fonction AirDry ?

La fonction AirDry ouvre automatiquement la porte en fin de cycle pour améliorer le séchage. Elle est activée par défaut, mais peut être désactivée dans les réglages de base (paramètre 4).

Que signifie le code d'erreur i20 ?

Le code i20 indique un problème de vidange. Vérifiez que le filtre intérieur et le siphon de l'évier ne sont pas obstrués, et que le tuyau de vidange n'est pas plié.

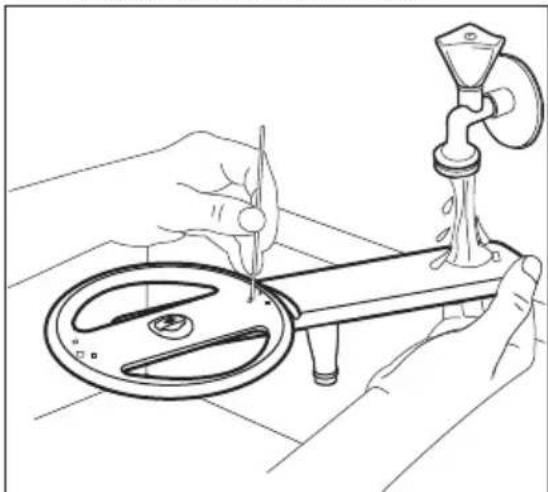

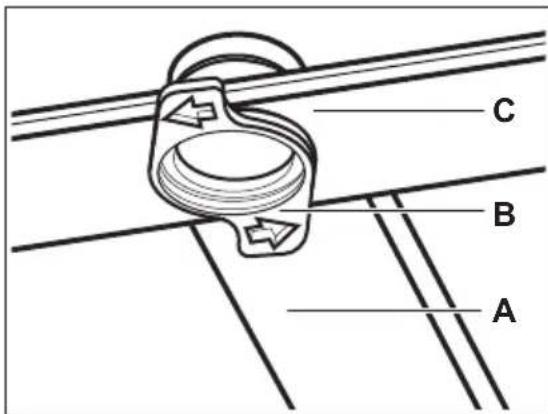

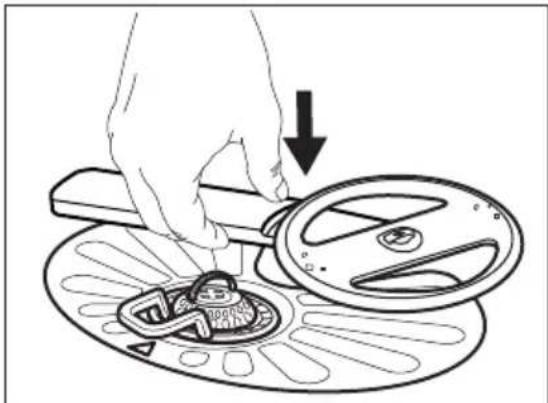

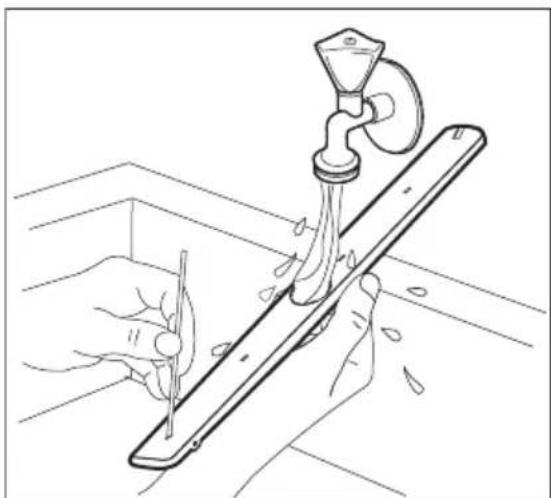

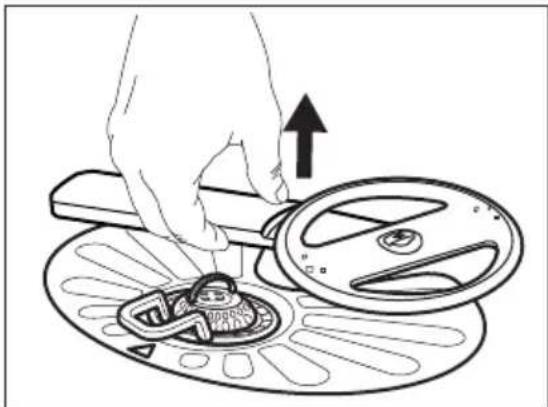

Comment entretenir les bras d'aspersion ?

Retirez le bras inférieur en le tirant vers le haut, et le bras de plafond en dévissant la fixation. Nettoyez les orifices avec un cure-dent sous l'eau courante. Remontez en sens inverse.

Puis-je utiliser des pastilles tout-en-1 ?

Oui, mais pour une eau dure, il est recommandé d'utiliser séparément sel, liquide de rinçage et détergent pour de meilleurs résultats. Les pastilles tout-en-1 peuvent ne pas suffire à adoucir l'eau.

Comment régler la dureté de l'eau ?

Entrez en mode réglage en maintenant les touches Quick et ECO enfoncées 3 secondes. Utilisez MY TIME pour naviguer jusqu'au paramètre 1 (dureté), puis réglez le niveau selon la dureté de votre région (1 à 10).

Pourquoi mon lave-vaisselle fait du bruit ?

Les bruits de cliquetis ou battement peuvent être dus à une vaisselle mal rangée ou à des bras d'aspersion bloqués. Vérifiez le chargement et assurez-vous que les bras tournent librement.

Comment lancer le programme Machine Care ?

Nettoyez d'abord les filtres et les bras d'aspersion. Maintenez les touches Quick et ECO enfoncées 3 secondes, fermez la porte. Utilisez un produit détartrant spécial lave-vaisselle.

Que faire en cas de projection au sol rouge clignotante ?

Le faisceau Beam-on-Floor rouge clignotant indique un dysfonctionnement. Notez le code d'alarme affiché (ex: i10, i30) et consultez le tableau de dépannage dans la notice.

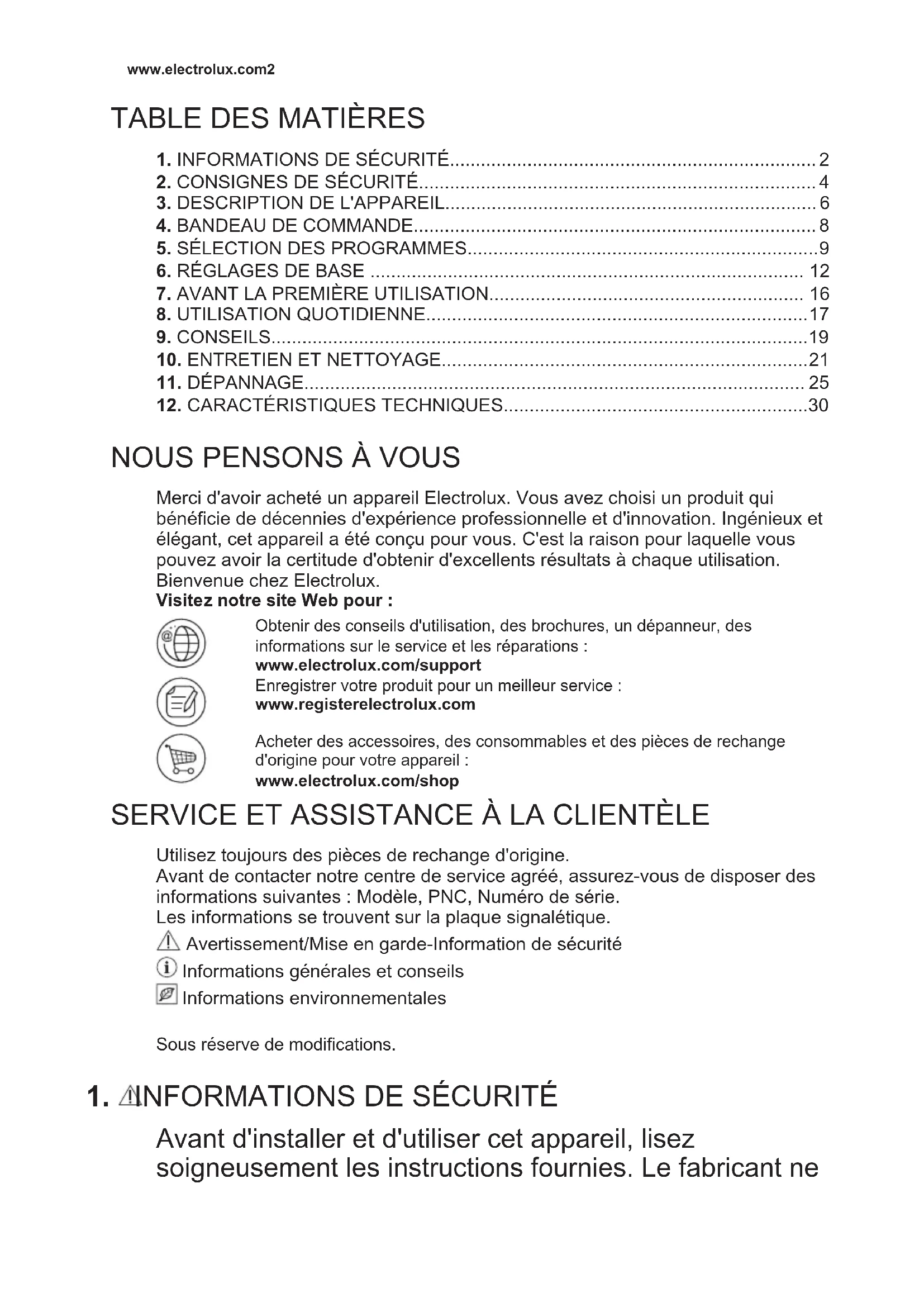

MODE D'EMPLOI KEMC8320L ELECTROLUX

Merci d'avoir acheté un apparéil Electrolux. Vous avez choisi un produit qui bénéficie de décennies d'expérience professionnelle et d'innovation. Ingénieux et élégant, cet apparéil a été concu pour vous. C'est la raison pour laquelle vous pouvez avoir la certitude d'obtenir d'excellents résultats à chaque utilisation.

Bienvenue chez Electrolux.

Visitez notre site Web pour :

Obtenir des conseils d'utilisation, des brochures, un dépanneur, des informations sur le service et les réparations :

www.electrolux.com/support

Enregistrer votre produit pour un meilleur service :

www.registerelectrolux.com

Acheter des accessoires, des consommables et des pieces de rechange d'origine pour votre apparéil :

www.electrolux.com/shop

SERVICE ET ASSISTANCE À LA CLIENTÉLE

Utilisez toujoursdespièces de rechange d'origine.

Avant de contacter notre centre de service agree, assurez-vous de dispose des informations suivantes : Modèle, PNC, Numéro de série.

Les informations se trouvent sur la plaque signalétique.

Avertissement/Mise en garde-Information de sécurité

Informations generales et conseils

Informations environnementales

Sous réserve de modifications.

1. INFORMATIONS DE SECURITE

Avant d'insteller et d'utiliser cet apparéil, lisez soigneusement les instructions fournies. Le fabricant ne

pourra être tenu pour responsable des blessures et dégats résultat d'une mauvaise installation ouutilisation. Conservez toujours les instructions dans unlieu sur et accessible pour vous y reférer ulterieurement.

1.1 Sécurité des enfants et des personnes vulnérables.

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et s'ils comprendtent les risques encourus.
• Les enfants entre 3 et 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.
• Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les détergents à la portée des enfants.
  Tenez les enfants et les animaux éloignés de l'appareil lorsque la porte est ouverte.
  Le nettoyage et l'entretien ne doivent pas etre effectués par des enfants sans surveillance.

1.2 Sécurité générale

• Cet apparéil est conçu uniquement pour un usage domestique et des situations telles que :

• bâtiments de ferme, cuisines réservées aux employés dans les magasins, bureaux et autres lieux de travail ;

• pour une utilisation privée, par les clients, dans des hôtels et autres lieux deSEDjour.

• Ne modifies pas les caractéristiques de cet apparéil.

• La pression de l'eau en fonctionnement (minimale et maximale) doit se situer entre 0.5 (0.05) / 8 (0.8) bar (MPa)

• Respectez le nombre maximal de 14 couverts.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, un service de maintenance/agréée ou un technicien qualifié afin d'éviter tout danger.
• Placez les couverts dans le panier à couverts, avec les extrémités pointues vers le bas, ou placez-les dans le bac à couverts en position horizontale, bords tranchants vers le bas.
• Ne laisssez pas la porte de l'appareil ouverte sans surveillance pour éviter de vous prendre accidentellement les pieds dedans.
• Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.
• Ne pulverisez pas d'eau ni de vapeur à haute pression pour nettoyer l'appareil.
• Si l'appareil dispose d'orifices d'aération à la base, veillez à ne pas les couvrir, par ex. avec de la moquette.
• L'appareil doit être raccordé au circuit d'eau à l'aide des tuyaux neufs fournis. N'utilisez pas de tuyaux provenant d'anciens apparèils.

2. CONSIGNES DE SECURITÉ

2.1 Installation

AVERTISSEMENT!

L'appareil doit etre instalé uniquely par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un apparéil endommagé.
• Pour des raisons de sécurité, n'utilise pas l'appareil avant de l'avoir installé dans la structure encastrée.

• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.

• N'installez pas l'appareil ou ne l'utilisez pas dans un endroit où la température ambiente est inférieure à 0^ .
• Installez l'appareil dans un lieu sur et adapté répondant aux exigences d'installation.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

2.2 Raccordement électrique

AVERTISSEMENT!

Risque d'incendie ou d'électrocution.

L'appareil doit être relié à la terre.
Assurez-vous que les paramètres figurant sur la plaque signalétique correspondant aux données électriques nominale de l'alimentation secteur.
Utilisez toujours une prise de courant de sécurité correctement installée.
- N'utilisez pas d'adaptateurs multiprise et de rallonges.
Veillez a ne pas endommager la fiche secteur ni le cable d'alimentation. Le remplacement du cable d'alimentation de l'appareil doit etre effectue par notre service après-vente agree.
- Ne branche la fiche secteur dans la prise secteur qu'a la fin de l'installation. Assurez-vous que la prise secteur est accessible après l'installation.
- Ne tirez pas sur le cable secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.
- Cet apparéil est fourni avec un cable d'alimentation de 13 A. Si vous doivent changer le fusible de la fiche secteur, utilisez uniquement un fusible 13 A approvée ASTA (BS 1362) (Royaume-Uni et Irlande uniquement).

2.3 Raccordement à l'arrivée d'eau

Veillez a ne pas endommager les tuyaux de circulation d'eau.
- Avant d'instructor des tuyaux neufs, des tuyaux n'ayant pas servi depuis longtemps, lorsqu'une réparation a été effectue ou qu'un nouveau dispositif a été installé (compteurs d'eau, etc.), laissez l'eau s'écouler

jusqu'acecqu'ellesoitparfaitement propreetclaire.

• Pendant et après la première utilisation de l'appareil, vérifie qu'aucune fuite n'est visible.

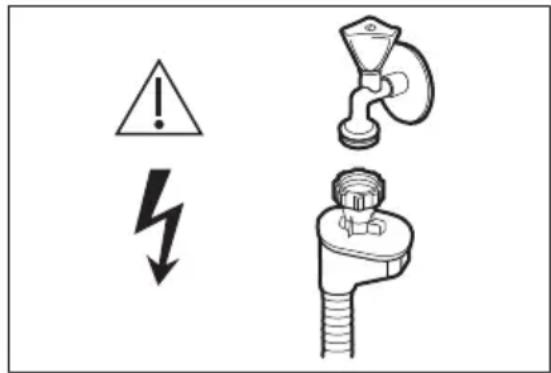

  Le tuyau d'arrivée d'eau comporte une vanne de sécurité et une gaine avec un cable d'alimentation interieur.

AVERTISSEMENT!

Tension dangereuse.

• Si le tuyau d'arrivée d'eau est endommagé, fermez immédiatement le robinet d'eau et débranchez la fiche de la prise secteur. Contactez le service après-vente pour replacer le tuyau d'arrivée d'eau.

2.4 Utilisation

• Ne placez pas de produits inflammables ou d' éléments imbibés de produits inflammables à l'intérieur ou à proximé de l'appareil, ni sur celui-ci.
• Les produits de lavage pour lavevaisselle sont dangereux. Suivez les consignes de sécurité figurant sur l'emballage du produit de lavage.
• Ne buvez pas l'eau de l'appareil; ne jouez pas avec.
• N'enlevez pas la vaiselle de l'appareil avant la fin du programme. Il se peut que la vaiselle contienne encore du produit de lavage.
• Ne posez pas d'objets et n'appliquez pas de pression sur la porte ouverte de l'appareil.
• De la vapeur chaude peut s'échapper de l'appareil si vous ouvrez la porte pendant le déroulement d'un programme.

2.5 Éclairage interieur

AVERTISSEMENT!

Risque de blessure.

• Concernant la/les lampe(s) à l'intérieur de ce produit et les lampes de rechange vendues séparément: Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les apparciels electroménagers, telles que la température, les vibrations, l'humidité, ou sont conçues pour signaler des informations sur le statut opérationnel de l'appareil. Elles ne sont pas destinées à être utilisées dans d'autres applications et ne convennent pas à l'éclairage des pieces d'un logement.
• Pour remplaçer l'éclairage interieur, contactez le service après-vente/agréé.

2.6 Service

• Pour réparer l'appareil, contactez un service après-vente/agréé. Utilisez exclusivement des pieces d'origine.
• Veuillez noter qu'une autoréparation ou une réparation non professionnelle peuvent avoir des conséquences sur la sécurité et annuler la garantie.
• Les pieces de rechange suivantes seront disponibles pendant 7 ans après l'arrêt du modele : moteur, pompe de circulation et de vidange, éléments chauffants, dont

thermopompes, canalisations et équipements correspondants dont tuyaux, valves, filtres et electrovannes (aquastops), pieces structurelles et interieures liées aux assemblages de portes, cartes de circuits imprimés, affichages electroniques, pressostats, thermostats et capteurs, logiciel et firmware dont logiciel de réinitialisation. Veuillez notes que certaines de ces pieces de rechange ne sont disponibles qu'auprès de réparateurs professionnels et que toutes les pieces de rechange ne sont pas adaptées à tous les modèles.
- Les pièces de rechange suivantes seront disponibles pendant 10 ans après l'arrêt du modele : charnière et joints de porte, autres joints, bras d'aspersion, filtres de vidange, supports interieurs et périhériques en plastique tels que paniers et couvercles.

2.7 Mise au rebut

AVERTISSEMENT!

Risque de blessure ou d'asphyxie.

• Débranche l'appareil de l'alimentation électrique.
• Coupe le cable d'alimentation et mettez-le au rebut.
• Retirez le dispositif de verrouillage de la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

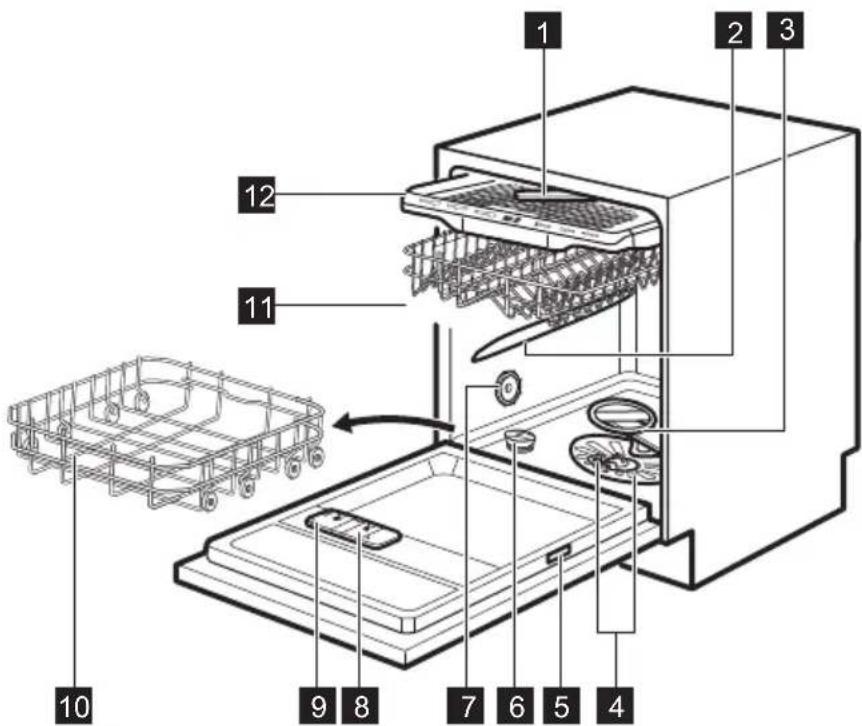

3. DESCRIPTION DE L'APPAREIL

Le graphique ci-dessous est uniquely une vue d'ensemble du produit. Pour des informations plus détaillées, consultez les autres chapitres et/ou les documents fournis avec l'appareil.

1 Bras d'aspersion de plafond
2 Bras d'aspersion supérieur
3 Bras d'aspersion inférieur

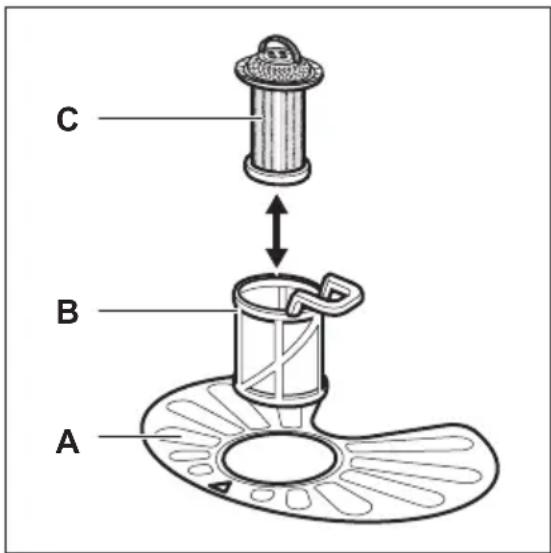

4 Filtres
5 Plaque signalétique
6 Réservoir de sel régéranger
Fente d'aération

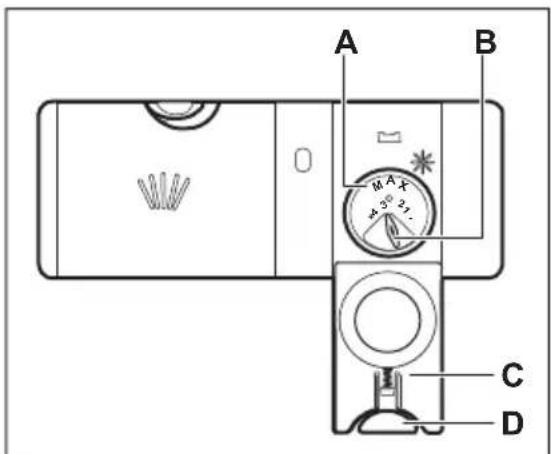

8 Distributeur de liquide de rinceage
9 Distributeur de dédTangent
10 Panier inférieur
Panier supérieur
12 Bac a couverts

3.1 Beam-on-Floor

Le faisceau Beam-on-Floor est une lumière projetée sur le sol, sous la portede l'appareil.

Lorsque le programme demarre, le faisceau rouge s'allume et reste allumé pendant toute la durée du programme.
Lorsque le programme est terminé, le faisceau devient vert.
- En cas de dysfonctionnement de l'appareil, le faisceau rouge clignote.

i Le faisceau Beam-on-Floor s'eteint lorsque vous arretez l'appareil.
i La projection au sol peut etre partiellement visible lorsque le mode AirDry est activé durant la phase de sechage. Pour savoir si le cycle est terminé, regardez le bandeau de commande.

4. BANDEAU DE COMMANDE

1 Touche Marche/Arrêt
2 Touche Delay Start
3 Affichage
4 Touche de selection MY TIME

5 Touches EXTRAS
6 Touche AUTO Sense

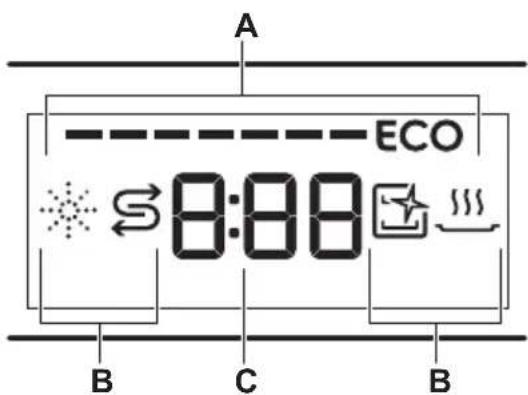

4.1 Affichage

A. ECOMETER
B.Voyants
C. Indication du temps

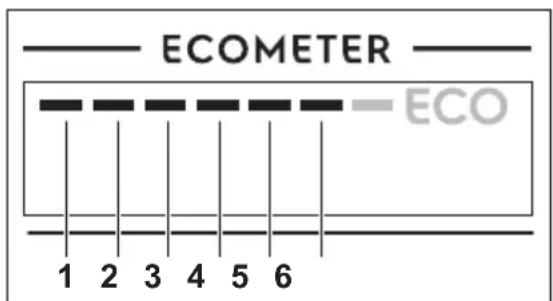

4.2ECOMETER

L'ECOMETER indique l'impact que le programme selectionné aura sur la consommation d'eau et d'énergie. Plus le nombre de barres allumées est élevé, plus la consommation est BASSE.

ECO indique le programme le plus ecologique pour une vaisselle normalement sale.

4.3 Voyants

Indicateur Description
※	Voyant du réservoir de liquide de rinceage. Il s'allume lorsque le distrib- buteur de liquide de rinceage doit être rempli. Reportez-vous au chapi- tre « Avant la première'utilisation » .
≦	Voyant du réservoir de sel régénérant. Il s'allume lorsque le réservoir de sel régénérant doit être rempli. Reportez-vous au chapitre « Avant la première'utilisation » .
◇	Voyant Machine Care. Il s'allume lorsque l'appareil a besoin d'être nettoyé de l'intérieur avec le programme Machine Care. Reportez- vous au chapitre « Entretien et nettoyage » .
∑∑∑	Voyant de phase de séchage. Il s'allume lorsqu'un programme com- prenant une phase de séchage est sélectionné. Il clignote au cours de la phase de séchage. Reportez-vous au chapitre « Sélection du pro- gramme » .

5. SELECTION DES PROGRAMMES

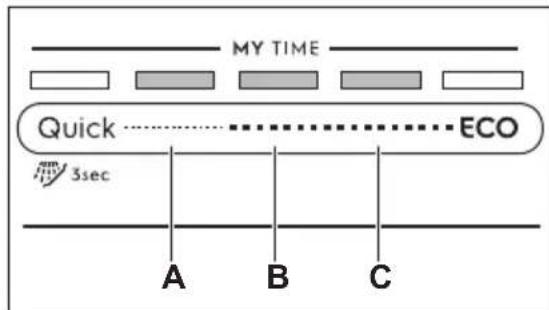

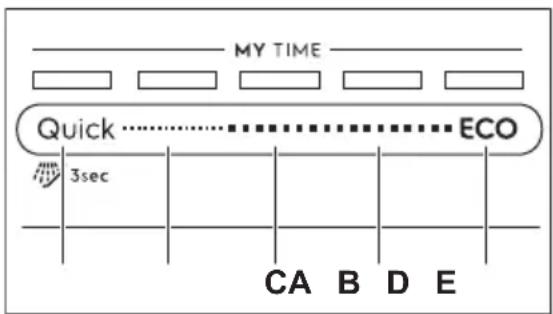

5.1 MY TIME

Avec la barre de selection MY TIME,
vous pouvezCHOISIR un cycle de lavage
adapté base sur la durée du programme,
de 30 minutes à 4 heures.

A. Quick est le programme le plus court (30min) adapté pour une vaisseille fraîchement ou légrement sale.
- Pre-rinçage (15min) est un programme destiné à rincer les restes d'aliments des plats. Il empêche la formation d'odeurs dans l'appareil. N'utilise pas de produit de lavage avec ce programme.
B. 1h est un programme adapté au lavage de la vaisse fraîchement salie ou ayant des résidus légrement secs.
C. 1h 30min est un programme adaptable pour laver et secher une vaisselle normalement sale.
D. 2h 40min est un programme adaptable pour laver et secher une vaisselle très sale.
E. ECO est le programme le plus long (4h) offrant une consommation d'eau

et d'énergie efficaces pour la vaisselle et les couverts normalement sales. Il s'agit du programme standard pour les instituts de tests. 1)

5.2 EXTRAS

Vous pouvez ajuster le programme selectionné en fonction de vos besoin en activant EXTRAS.

ExtraPower

^+ ExtraPower améliore les résultats de lavage du programme sélectionné. Cette option augmente la durée et la température de lavage.

GlassCare

GlassCare offre un soin special a la vaisselle delicate. L'option empêche les changements rapides de température de lavage du programme selectionné et la réduit à 45^ . Ainsi, les verres sont protégés contre les domamges.

5.3 AUTO Sense

Le programme AUTO Sense ajuste automatiquement le cycle de lavage aut type de vaisse.

L'appareil détecte le degré de salissure et la quantité de vaisse dans les paniers. Il règle automatiquement la température et le volume d'eau, ainsi que la durée du lavage.

5.4 Présentation des programmes

Programme	Type de charge	Degré de sa-lissure	Phases du pro-gramme	EXTRAS
Quick • Vaisselle • Couverts		• Fraîche • Lavage à 50 °C • Rinceage intermé-diaire • Rinceage final à 45 °C • AirDry		• ExtraPower • GlassCare
Pré-rinçagè	• Tous ty-pees de vaissselle	• Tous dé-grés de salissure	• Prélavage EXTRAS ne sont pas compatibles avec ce program-me.
1h • Vaisselle • Couverts		• Fraîche • Légèrement sè-che	• Lavage à 60 °C • Rinceage intermé-diaire • Rinceage final à 50 °C • AirDry	• ExtraPower • GlassCare
1h 30min • Vaisselle • Couverts • Cassero-les • Poêles		• Normale • Légèrement sè-che	• Lavage à 60 °C • Rinceage intermé-diaire • Rinceage final à 55 °C • Sèchage • AirDry	• ExtraPower • GlassCare
2h 40min • Vaisselle • Couverts • Cassero-les • Poêles		• Normale à très sale • Séchéée	• Prélavage • Lavage à 60 °C • Rinceage intermé-diaire • Rinceage final à 60 °C • Sèchage • AirDry	• ExtraPower • GlassCare
ECO • Vaisselle • Couverts • Cassero-les • Poêles		• Normale • Légèrement sè-che	• Prélavage • Lavage à 50 °C • Rinceage intermé-diaire • Rinceage final à 55 °C • Sèchage • AirDry	• ExtraPower • GlassCare
AUTO Sense	• Vaisselle • Couverts • Cassero-les • Poêles	Le programme s'adapte à tous les degrés de salis-sure.	• Préavage • Lavage à 50 - 60 °C • Rinceage intermé-diaire • Rinceage final à 60 °C • Séchage • AirDry	EXTRAS ne sont pas compatibles avec ce programme.
Machine Care	• Pas de vaisselle	Le programme nettoie l'intérieur de l'appareil.	• Lavage à 70 °C • Rinceage intermé-diaire • Rinceage final • AirDry	EXTRAS ne sont pas compatibles avec ce programme.

Valeurs de consommation

Programme 1)	Eau (I) Énergie (kWh) Durée (min)
Quick 9.9 -12.1 0.56 - 0.69 30
Pré-rinçage 4.1 - 5.0 0.01 - 0.04 15
1h 10.4 - 12.7 0.83 - 0.96 60
1h 30min 10.3 - 12.6 0.96 - 1.09 90
2h 40min 9.8 - 12.0 1.05 - 1.18 160
ECO 10.5	0.8322)/0.8483)	2402)/2403)
AUTO Sense 8.7 - 12.0 0.75 - 1.18 120 - 170
Machine Care	8.9 - 10.9 0.60 - 0.72 60

1) Les valeurs de consommation peuvent changer en fonction de la pression et de la température de l'eau, des variations de l'alimentation électrique, de la quantité de vaisse l'charge ainsi que des options selectionnées.
2) Conformément au règlement 1016/2010
3) Conformément au règlement 2019/2022

Informations pour les instituts de test

Pour receivevoir les informations relatives aux performances de test (par ex. conformément à la norme EN60436), envoyez un courrier électronique à l'adresse :

[e-mail]

Dans votre demande, notez la referencia du produit (PNC) située sur la plaque signalétique.

Pour toute autre question concernant.
votre lave-vaisse,veuillez vous
reporter au manuel d'utilisation fourni
avec votre apparéil.

6. RÉGLAGES DE BASE

Vous pouvez configurer l'appareil en modifiant les réglages de base en fonction de vos besoins.

Numéro Réglages Valeurs		Description1)
1 Dureté de l'eau Du niveau 1L au niveau 10L (par défaut : 5L)		Pour régler le niveau de l'adoucisseur d'eau en fonction de la durée de l'eau de votre région.
2 Notification du distributeur de liquide de rinçage vide	On (par défaut) Off	Activer ou désactiver le distributeur de li-que de rinçage.
3 Tonalité de fin On	Off (par défaut)	Pour activer ou désactiver le signal so-nore indiquant la fin d'un programme.
4 Ouverture automatique de la porte	On (par défaut) Off	Pour activer ou désactiver le AirDry.
5 Tonalités des touches	On (par défaut) Off	Pour activer ou désactiver la tonalité des touches lorsque vous appuyez dessus.
6 Sélection du dernier pro-gramme	On Off (par défaut)	Activer ou désactiver la sélection auto-matique du dernier programme et des dernières options utilisés.

1) Pour plus de détails, reportez-vous aux informations de ce chapitre.

Vous pouvez modifier les réglages de base en Mode réglage.

Lorsque l'appareil est en Mode réglage, les barres ECOMETER représentent les réglages disponibles. Pour chaque réglage, une barre ECOMETER spécifique clignote.

L'ordre des réglages de base représentés dans ce tableau est le même que celui de l'ECOMETER :

6.1 Adoucisseur d'eau

L'adoucisseur d'eau élimine les mineraux de l'accuee d'eau qui pouraient avoir un impact négatif sur les résultats de lavage et sur I'appareil.

Plus la teneur en mineraux est elevée, plus l'eau est dure. La durée de l'eau est mesure en échelles d'équivalence.

L'adoucisseur doit être régle en fonction du degré de durée de l'eau de votre région. Notre sympathie des eaux peut vous indiquer la durée de l'eau dans votre région. Il est important de régler l'adoucisseur d'eau sur un niveau ajustat pour vous garantir de bons résultats de lavage.

Durete de I'eau

Degrés alle-mands (°dH)	Degrés français (°fH)	mmol/l Degrés	Clarke	Réglage du ni-veau de l'adou-cisseur d'eau
47 - 50 84 - 90 8,4 - 9,0 58 - 63 10
43 - 46 76 - 83 7,6 - 8,3 53 - 57 9
37 - 42 65 - 75 6,5 - 7,5 46 - 52 8
29 - 36 51 - 64 5,1 - 6,4 36 - 45 7
23 - 28 40 - 50 4,0 - 5,0 28 - 35 6
19 - 22 33 - 39 3,3 - 3,9 23 - 27				5 1)
15 - 18 26 - 32 2,6 - 3,2 18 - 22 4
11 - 14 19 - 25 1,9 - 2,5 13 - 17 3
4 - 10 7 - 18 0,7 - 1,8 5 - 12 2
< 4 < 7 < 0,7 < 5				1 2)

1) Reglages d'usine.
2) N'utilise pas de Sel à ce niveau.

Quel que soit le type de détergent utilisé, réglez le niveau de durée de l'eau approprié afin d'activer le voyant de replissage du sel régencerant.

Les pastilles tout-en-1 contenant du sel regénérant ne sont pas assez efficaces pour adoucir l'eau dure.

Processus de régénération

Pour le fonctionnement correct de l'adoucisseur d'eau, la résine du dispositif adoucisseur doit etre regulierement regenerée. Ce processus est automatique et fait partie du fonctionnement normal du lave-vaiselle. Si la quantite d'eau prescrite (voir les valeurs dans le tableau) a ete utilisée depuis le dernier processus de regeneration, un nouveau processus de regeneration sera lancé entre le rincege final et la fin du programme.

Réglage du ni- veau de l'adou- cisseur d'eau	Quantité d'eau (l)
1 250

Réglage du ni-veau de l'adou-cisseur d'eau	Quantité d'eau (I)
2 100
3	62
4	47
5	25
6	17
7	10
8	5
9	3
10	3

En cas de réglage élevé de l'adoucisseur d'eau, cela peut également se produit au milieu du programme, avant le rincege (deux foispendant un programme).Le lancement de la régénération n'a aucun impact sur la durée du cycle, sauf s'il se produit au milieu d'un programme ou à la fin d'un programme avec une courte phase de séchage.Dans ces cas,la régéeneration

prolonge la durée totale d'un programme de 5 minutes supplémentaires.

Ensuite, le rincege de l'adoucisseur d'eau qui dure 5 minutes peut commencer au cours du même cycle ou au début du programme suivant. Cette activité augmente la consommation d'eau totale d'un programme de 4 litres supplémentaires et la consommation energetique totale d'un programme de 2 Wh supplémentaires. Le rincege de l'adoucisseur se termine avec une vidange complete.

Chaque rincege d'adoucisseur effectue (plusieurs possibles au cours du même cycle) peut prolonger la durée du programme de 5 minutes supplémentaires s'il se produit a n-importe quei point au début ou au milieu d'un programme.

Toutes les valeurs de consommation indiquées dans cette section sont déterminées conformément à la norme actuellément en vigueur dans des conditions de laboratoire avec une durée de l'eau de 2,5 mmol/L conformément au règlement 2019/2022 (adoucisseur d'eau : niveau 3).

La pression et la
température de l'eau ainsi
que les variations de
l'alimentation secteur
peuvent modifier les valeurs.

6.2 Notification du réservoir de liquide de rincege vide

Le liquide de rincege permet a la vaisselle de secher sans traces ni taches. Il est libre automatiquement au cours de la phase de rincege chaud.

Lorsque le réservoir du liquide de
rincage est vide, l'indicateur du liquide de
rincage apparait pour vous indiquer qu'il
doit etre rempli. Si les résultats de
sechage sont satisfaisants en n'utilisant
que des pastilles tout en 1, il est possible
de désactiver la notification indiquant
qu'il faut replir le réservoir de liquide de

rincage. Cependant, pour deaillesures performances de sechage, utilisez toujours du liquide de rincage.

Si vous utilisez un détergent standard ou des pastilles tout en 1 sans agent de rincege, activez la notification pour que levoyant Remplissage du liquide de rincege reste actif.

6.3 Tonalité de fin

Vous pouvez activer le signal sonore déclenché lorsque le programme est terminé.

Des signaux sonores
retentissant lorsqu'une
anomalie de fonctionnement
s'est produit. Il est impossible de désactiver ces signaux sonores.

6.4 AirDry

AirDry améliore les résultats de sechage.
Durant la phase de sechage, la portes s'ouvre automatiquement et reste entrouverte.

L'option AirDry est automatiquement activée avec tous les programmes, à l'exception du programme Pré-rinçage.

ATTENTION!

Ne tentez pas de referrer la porte de l'appareil dans les 2 minutes suivant son ouverture automatique. Vous risqueriez d'endommager l'appareil.

ATTENTION!

Si un enfant a accès à l'appareil, nous vous conseillons de désactiver l'options AirDry. L'ouverture automatique de la porte peut entrainer un risque.

Lorsque l'option AirDry ouvre la porte, le faisceau Beamon-Floor peut ne pas etre complètement visible. Pour vérifier si le programme est terminé, consultez le bandeau de commande.

6.5 Tonalités des touches

Les touches du bandeau de commande émettent un clic lorsque vous appuyez dessus. Vous pouvez désactiver ce son.

6.6 Sélection du dernier programme

Vous pouvez activer ou désactiver la sélection automatique du dernier programme et des dernières options utilisés.

Le dernier programme effectué avant d'eteindre l'appareil est enregistré. Il est alors automatiquement sélectionné lorsque vous rallumez l'appareil.

Lorsque la selection du dernier programme est désactivée, le programme par défaut est ECO.

6.7 Mode réglage

Comment naviguer dans le Mode réglage

Vous pouvez naviguer dans le Mode réglage en utilisant la barre de selection MY TIME.

A. Touche Précédent

B. Touche OK

C. Touche Suivant

Utilisez Précédent et Suivant pour naviguer entre les réglages de base et changer leur valeur.

Utilisez OK pour entrer dans le réglage sélectionné et confirmer le changement de valeur.

Comment entra r en Modereglage

Vous pouvez entrer en Mode réglage avant de lancer un programme. Vous ne pouvez pas entrer en Mode réglage lorsque le programme est en cours.

Pour entrer en Mode réglage, maintenez simultanément les touches Quick

ECO enfoncées pendant environ 3 secondes.

Les voyants correspondant aux touches Précédent, OK et Suivant sont allumés.

Comment modifier le réglage

Assurez-vous que l'appareil est en Mode réglage.

1. Utilisez les touches Précédent ou Suivant pour sélectionner la barre ECOMETER correspondant au réglage souhaïte.

La barre ECOMETER correspondent au réglage souhaïte clignote.
L'affichage indique le réglage actuel.

1. Appuyez sur OK pour modifier le réglage.

La barre ECOMETER correspondant au réglage souhaïte resté allumée. Les autres barres sont éteintes.

• La valeur actuelle clignote.
• Appuyez sur Précédent ou Suivant pour changer la valeur.
• Appuyez sur la touche OK pour confirmer le réglage.

Le nouveau réglage est méorisé.
L'appareil revient à la liste des réglages de base.

1. Maintenez simultanément les

touches

pendant environ 3 secondes pour quitter le Mode réglage.

L'appareil revient au mode de selection de programme.

Ces réglages seront sauvégardés jusqu'à ce que vous les changiez à nouveau.

7. AVANT LA PREMIÈRE UTILISATION

1. Assurez-vous que le réglage actuel de l'adoucisseur d'eau est compatible avec la durée de l'arrivée d'eau. Si ce n'est pas le cas, réglez le niveau de l'adoucisseur d'eau.

2. Remplissez le réservoir de sel regénérant.

3. Remplissez le distributeur de liquide de rinceage.
4. Ouvrez le robinet d'eau.
5. Demarrez le programme Quick pour éliminer tout résidu de fabrication. N'utilise pas de produit de lavage et laissez les paniers vides.

Lorsque you démarrez un programme, l'appareil peut prendre 5 minutes pour recharger la résine dans l'adoucisseur d'eau. La phase de lavage ne démarre qu'une fois cette procédure achèvee. La procédure sera repétée régulièrement.

7.1 Réservoir de sel régissant

ATTENTION!

Utilisez uniquement du gros sel spécialément concu pour les lave-vaisselle. Le sel fin augmente le risque de corrosion.

Le sel permet de recharger la résine dans l'adoucisseur d'eau et de garantir debons résultats de lavage au quotidien.

Comment replir le réservoir de sel

1. Tournez le couvercle du réservoir de sel regénérant vers la gauche et retirez-le.

2. Mettez 1 litre d'eau dans le réservoir de sel regénérant (uniquement la première fois).

3. Remplissez le réservoir avec 1 kg de sel regénérant (jusqu'à ce qu'il soit rempli).

1. Secouez doucement l'entonnoir par la poignée pour faire tomber les derniers grains qu'il contient.
2. Enlevez le sel qui se trouve autour de l'ouverture du réservoir de sel regénérant.

1. Tournez le couvercle du réservoir de sel regénérant vers la droite pour le refermer.

ATTENTION!

De l'eau et du sel peuvent sortir du réservoir de sel régissant lorsque vous le replissez. Afin d'eviter la corrosion, lancez immédiatement un programme après avoir rempli le réservoir de sel régissant.

7.2 Comment replir le distributeur de liquide de rincege

ATTENTION!

Utilisez uniquement du liquide de rincege spécialement concu pour les lave-vaisselle.

1. Appuyez sur le bouton d'ouverture (D) pour ouvrir le couvercle (C).
2. Versez le liquide de rincege dans le distributeur (A) jusqu'à ce qu'ilatteigne le niveau « max »
3. Si le liquide de rincege déborde, épongez-le avec un chiffon absorbant pour éviter tout excès de mousse.
4. Fermez le couvercle. Assurez-vous que le bouton d'ouverture se verrouille correctement.

Vous pouvez tournier le
séclecteur de quantité
délivrée (B) entre la
position 1 (quantité
minimale) et la position 4 ou
6 (quantité maximale).

8. UTILISATION QUOTIDIENNE

1. Ouvrez le robinet d'eau.
2. Maintenez la touche enfoncée jusqu'à ce que l'appareil s'allume.
3. Remplissez le réservoir de sel regénérant s'il est vide.
4. Remplissez le distributeur de liquide de rincage s'il est vide.
5. Chargez les paniers.
6. Ajoutez du produit de lavage.
7. Sélectionnez et démarrez un programme.
8. Une fois le programme fermé, fermez le robinet d'eau.

8.1 Utilisation du produit de lavage

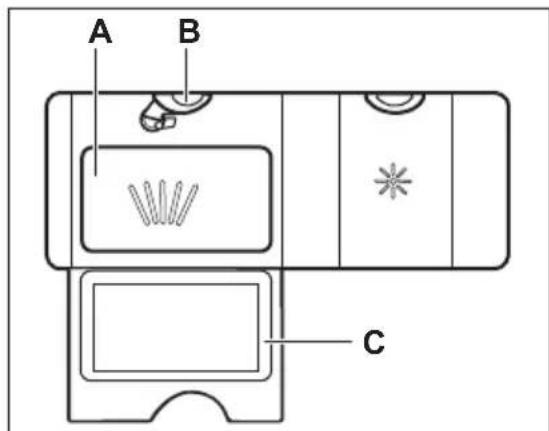

1. Appuyez sur le bouton d'ouverture (B) pour ouvrir le couvercle (C).
2. Versez le produit de lavage, en poudre ou en tablette, dans le compartment (A).
3. Si le programme comporte une phase de prélavage, versez une

petite quantité de produit de lavage à l'intérieur de la porte de l'appareil.

1. Fermez le couvercle. Assurez-vous que le bouton d'ouverture se verrouille correctement.

8.2 Comment sélectionner et démarrer un programme en utilisant la barre de selection MY TIME.

1. Faites glisser votre doigt le long de la barre de seLECTION MY TIME pourCHOISIR un programme adapte.

Levoyant correspondant au programme selectionne est allumé.
L'ECOMETER indique la consommation d'énergie et d'eau.
L'affichage indique la durée du programme.

1. Activez les EXTRAS compatibles si vous le souhaitez.
2. Fermez la porte de l'appareil pour démarrer le programme.

8.3 Comment sélectionner et lancer le programme pré-rinçage

1. Pour selectionner le programme Pre-rinçage, maintenez la touche Quick enfoncée pendant 3 secondes.

Levoyant correspondant à la touche est allumé.
LevoyantECOMETEResteteint.
- L'affichage indique la durée du programme.

1. Fermez la porte de l'appareil pour démarrer le programme.

8.4 Comment activer l'option EXTRAS

1. Sélectionnez un programme en utilisant la barre de selection MY TIME.
2. Appuyez sur la touche correspondant à l'option que vous souhaitez activer.

Levoyant correspondant à la touche est allumé.

• L'affichage indique la durée du programme réactualisée.
  L'ECOMETER indique la consommation d'énergie et d'eau mis à jour.

Par défaut, les options souhaitées doivent être activées à chaque fois, avant de lancer un programme.

Si le dernier programme sélectionné est activé, les options sauvégardées sont automatiquement activées avec le programme.

Vous ne pouvez pas activer ni-dessactiver ces options pendant le déroulement d'un programme.

Toutes les options ne sont pas compatibles lesunes avec les autres.

Activer des options augmente souvent la consommation d'eau et d'énergie, ainsi que sur la durée du programme.

8.5 Comment lancer le programme AUTO Sense

1.Ap

AUTO

Sense

Levoyant correspondant à la touche est allumé.
L'affichage indique la durée maximale du programme.

MY TIME et EXTRAS ne sont pas compatibles avec ce programme.

1. Fermez la porte de l'appareil pour démarrer le programme.

L'appareil détecte le type de charge et désit un cycle de lavage adapté. En cours de cycle, les capteurs s'enclenchent à plusieurs reprises, et la durée initiale du programme peut être diminuée.

8.6 Comment différer le départ d'un programme

1. Sélectionnez un programme.
2. Appuyez sur la touche à plusieurs reprises jusqu'à ce que l'affichage indique le début可以选择 pour le départ différé (de 1 à 24 heures).

Levoyant correspondant à la touche est allumé.

1. Fermez la porte de l'appareil pour démarrer le décompte.

Pendant un décompte, il n'est pas possible de changer le début du départ différé et lechioix du programme.

Lorsque le décompte est terminé, le programme démarre.

8.7 Comment annuler le départ différé au cours du décompte

Maintenez la touche enfoncée pendant environ 3 secondes.

L'appareil revient au mode de selection de programme.

Si vous annulez le départ différé, vous doivent regardier de nouveau le programme.

8.8 Pour annuler un programme en cours

Maintenez la touche enfoncée pendant environ 3 secondes.

L'appareil revient au mode de selection de programme.

Assurez-vous que le distributeur de produit de lavage n'est pas vide avant de démarrer un nouveau programme de lavage.

9. CONSEILS

9.1 Informations generales

Suivez les conseils ci-dessous pour garantir des résultats de lavage et de sechage optimaux au quotidien et pour protégger l'environnement.

• Laver les plats au lave-vaisselle comme indiquedans la notice

8.9 Ouverture de la porte au cours du fonctionnement de l'appareil

Si vous ouvrez la porte lorsqu'un programme est en cours, l'appareil s'arrête. Cela peut avoir un impact sur la consommation d'énergie et la durée du programme. Lorsque vous refermez la porte, l'appareil reprend là où il a été interrompu.

Durant la phase de séchage, si la porte est ouverte pendant plus de 30 secondes, le programme en cours s'arrête. Ceci ne se produit pas si la porte est ouverte par la fonction AirDry.

8.10 Fonction Auto Off

Cette fonction permet d'économiser de l'énergie en éteignant l'appareil lorsqu'il n'est pas en cours de fonctionnement.

La fonction est activée automatiquement :

Lorsque le programme est terminé.
- Au bout de 5 minutes si le programme n'a pas demarré.

8.11 Fin du programme

Lorsque le programme est terminé, 0:00 s'affiche.

La fonction Auto Off eteint automatiquement I'appareil.

Toutes les touches sont inactives, à l'exception de la touche Marche/Arrêt.

d'utilisation permet généralement de consommer moins d'eau et d'énergie par rapport au lavage des plats à la main.

• Chargez le lave-vaiselle à sa capacité maximale pour economiser l'eau et l'énergie. Pour obtenir les membresurs résultats de nettoyage,

disposez les articles dans les paniers comme indiquedans la notice d'utilisation et ne surchargez pas les paniers.

• Ne rincez pas vos plats à la main au préalable. Cela augmente la consommation d'eau et d'énergie. Si nécessaire, sélectionnez un programme avec une phase de prélavage.
• Enlevez les plus gros résidus d'aliments des plats et videz les tasses et les verres avant de lesmettre dans l'appareil.
• Faites tremper ou récurez légèrement la vaisselle contenant des alimentés très cuits avant de la placer dans l'appareil.
• Vérifiez que les plats ne se touchent pas dans les paniers ou ne se recouvent pas les uns les autres. L'eau peut ainsi atteindre toute la vaisselle et la laver parfaitement.
• Vous pouvez utiliser du détergent, du liquide de rincege et du sel régénérant séparément, ou des pastilles tout en 1. Suivez les instructions inscrites sur l'emballage.
• Sélectionnez un programme en fonction du type de charge et du degré de saleté. ECO assure l'utilisation la plus efficace de consommation d'eau et d'énergie.

• Pour empêcher la formation de dépôts calcaires à l'intérieur de l'appareil :

• Remplissez le réservoir de sel regénérant des que nécessaire.

• Utilisez le dosage recommandé de détermagent et de liquide de rincage.
  Assurez-vous que le niveau regle pour l'adoucisseur d'eau correspond à la durée de l'eau de votre région.
• Suivez les instructions du chapitre « Entretien et nettoyage »

9.2 Utilisation de sel régénérant, de liquide de rincage et de produit de lavage

Utilisez uniquement du sel regénérant, du liquide de rinçage et du produit de lavage concus pour les

lave-vaisselle. D'autres produits peuvent endommager l'appareil.

• Dans les régions où l'eau est dure ou très dure, nous recommendons l'utilisation séparée d'un dénergent simple (poudre, gel, pastille, sans fonction supplémentaire), de liquide de rincege et de sel régénérant pour des résultats de lavage et de sechage optimaux.
• Les tablettes de détergent ne se dissolvent pas complètement durant les programmes courts. Pour éviter que des résidues de produit de lavage ne se déposent sur la vaisselle, nous recommendons d'utiliser des pastilles de détergent avec des programmes longs.
  Utilisez toujours la quantité ajusté de dédTangent. Un dosage insuffisant de dédTangent peut entrainer de mauvais résultats de nettoyage et la formation d'une pellicule ou de taches d'eau dure sur les articles. Utiliser trop de dédTangent avec une eau douce ou adoucie entraîne la présence de résidus de dédTangent sur les plats. Ajustez la quantité de dédTangent en fonction de la durée de l'eau. Reportez-vous aux instructions figurant sur l'emballage du produit de lavage.
  Utilisez toujours la quantité ajusté de liquide de rince. Un dosage insuffisant du liquide de rince diminue les résultats de sechage. Utiliser trop de liquide de rince entraîne la formation de couches bleutées sur les articles.
  Assurez-vous que le niveau d'adoucisseur d'eau est correct. Si le niveau est trop élevé, la quantité accrue de Sel regénérant dans l'eau peut entraîner la formation de rouille sur les couverts.

9.3 Que faire si vous ne foulez plus utiliser de pastilles tout en 1

Avant de commencer à utiliser le produit de lavage, le Sel regénérant et le liquide de rincage séparément, suivez les étapes suivantes :

1. Reglez l'adoucisseur d'eau sur le niveau maximal.
2. Assurez-vous que le réservoir de Sel regénérant et le distributeur de liquide de rinceage sont pleins.
3. Lancez le programme Quick. N'ajoutez pas de produit de lavage et laissez les paniers vides.
4. Lorsque le programme de lavage est terminé, réglez l'adoucisseur d'eau en fonction de la durée de l'eau dans votre région.
5. Ajustez la quantité de liquide de rincege libre.

9.4 Avant le démarrage d'un programme

Avant de lancer le programme sélectionné, assurez-vous que:

• Les filtrés sont propres et correctement installés.
• Le bouchon du réservoir de sel régissant est visse.
• Les bras d'aspersion ne sont pas obstrués.
• Il y a assez de Sel regénérant et de liquide de rincege (sauf si vous utilisez des pastilles tout en 1).
• La vaisse est bien positionné dans les paniers.
• Le programme est adapté au type de vaisse et au degré de salissure.
• Vous utilisez la bonne quantité de produit de lavage.

9.5 Chargement des paniers

Utilisez toujours tout l'espace des paniers.

• N'utilisez l'appareil que pour laver des articles adaptés au lave-vaisselle.
• Ne lavez pas dans l'appareil des articles fabriques en bois, corne, aluminium, etain et cuivre car ils pourraient se fissurer, se deformer, etre decolores ou piques.
• Ne placez pas dans l'appareil des objets pouvant absorber I'eau (éponges, chiffons de nettoyage).
• Chargez les articles creux (tasses, verres et casseroles) en les returnant.
• Vérifiez que les verres ne se touchent pas pour éviter qu'ils ne se brisent.
• Placez les objets légers dans le panier supérieur. Veillez à ce que les articles ne puissant pas bouger.
• Placez les petits articles et les couverts dans le bac à couverts.
  Assurez-vous que les bras d'aspersion tournent librement avant de lancer un programme.

9.6 Déchégement des paniers

1. Attendez que la vaisse refroidisse avant de la retirer de l'appareil. La vaisse encore chaude est sensible aux chocs.
2. Commencez par décharger le panier inférieur, puis le panier supérieur.

Une fois le programme terminé, il peut rester de l'eau sur les surfaces interieures de l'appareil.

10. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT!

Avant toute opération d'entretien autre que le programme Machine Care, éteignez l'appareil et débranchez la fiche de la prise secteur.

Les filtres sales et les bras d'aspersion obstrués ont un impact négatif sur les résultats de lavage. Contrôlez-les régulièrement et nettoyez-les si nécessaire.

10.1 Machine Care

Machine Care est un programme concu pour laver l'intérieur de l'appareil, pour

des résultats optimaux. Il elimine le tartre et l'accumulation de graisses.

Lorsque l'appareil detecte qu'il a besoin d'être nettoyé, le voyant sallume.
Lancez le programme Machine Care pour laver l'intérieur de l'appareil.

Comment lancer le programme Machine Care

Avant de lancer le programme Machine Care, nettoyez les filtres et les bras d'aspersion.

1. Utilisez un produit de détartrage ou de nettoyage spécifique concu pour les lave-vaiselle. Suivez les instructions inscrites sur l'emballage. Ne placez pas de vaisse dans les paniers.
2. Maintenez simultanement les touches et enfontées pendant environ 3 secondes.

Les indicateurs clignotent.L'ecran affiche la durée du programme.

1. Fermez la porte de l'appareil pour démarrer le programme.

Lorsque le programme est terminé, l'indicateur est eteint.

10.2 Nettoyage interieur

• Nettoyez soigneusement l'appareil, y compris le joint en caoutchouc de la porte, avec un chiffon doux humide.
• N'utilise pas de produits abrasifs, de tampons à recycler, d'outils tranchants, de produits chimiques agressifs, dépONGes métalliques, ni de solvants.
  Pour maintenir des performances optimes, utilisez un produit de nettoyage spécifique conçu pour les lave-vaisselle (au moins une fois tous les deux mois). Reportez-vous aux instructions figurant sur l'emballage de ces produits.
  Pour des résultats de lavage optimaux, lancez le programme Machine Care.

10.3 Retrait de corps étrangers

Vérifiez les filtres et le collecteur d'eau après chaque utilisation du lavevaisselle. Les corps étranger (par exemple les morceaux de verre, de plastique, les os ou les cure-dents, etc.) réduisent les performances de nettoyage et peuvent endommager la pompe de vidange.

1. Demontez le système de filtres comme indiqué dans ce chapitre.
2. Retirez les corps étrangers à la main.

ATTENTION!

Si vous ne pouvez pas retarder les corps étrangers,contactez un service après-venture/agréé.

1. Remontez les filtres comme indiquedans ce chapitre.

10.4 Nettoyage extérieur

• Nettoyez l'appareil avec un chiffon doux humide.
  Utilisez uniquement des produits de lavage neutres.
• N'utilise pas de produits abrasifs, de tampons à récurer ni de solvants.

10.5 Nettoyage des filtres

Le système de filtrés est composé de 3 parties.

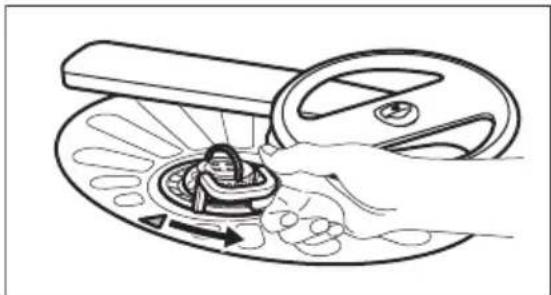

1. Tournez le filtré (B) vers la gauche et sortez-le.

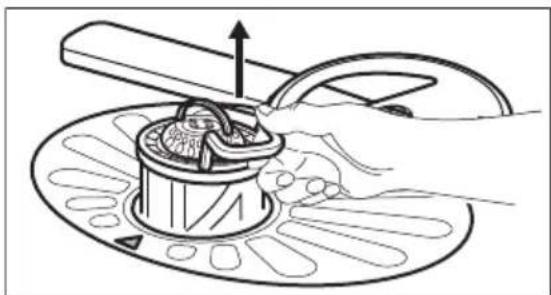

1. Retirez le filtré (C) du filtré (B).

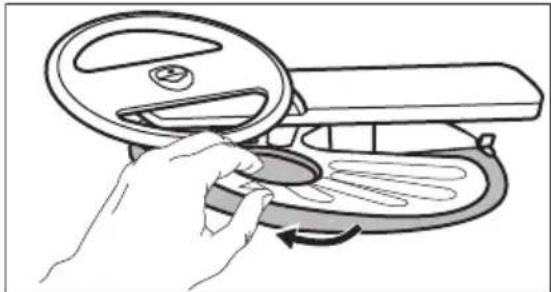

2. Retirez le filtré plat (A).

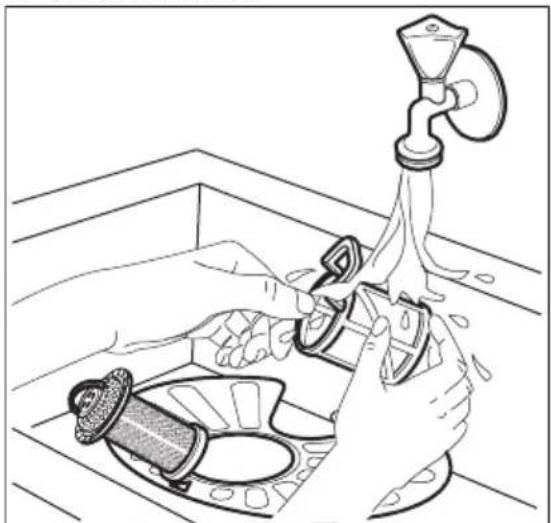

1. Lavez les filtres.

1. Assurez-vous qu'il ne reste aucun résidu alimentaire ni salissure à l'intérieur ou autour du bord du collecteur d'eau.

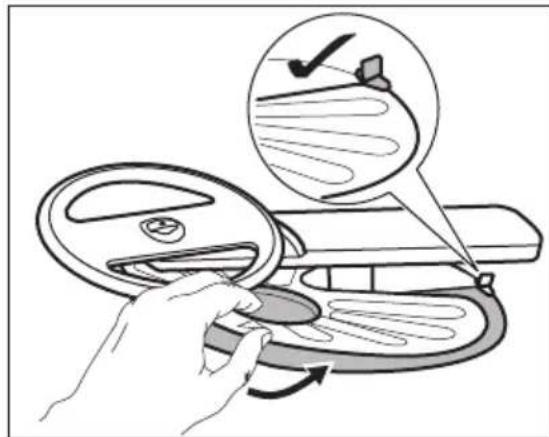

2. Remettez le filtré plat (A) en place. Assurez-vous qu'il est correctement positionné sous les 2 guides.

1. Remontez les filtres (B) et (C).
2. Remettez le filtré (B) dans le filtré plat (A). Tournez-le vers la droite jusqu'à la butée.

ATTENTION!

Une position incorrecte des filtres peut donner de mauvais résultats de lavage et endommager l'appareil.

10.6 Nettoyage du bras d'aspersion inférieur

Nous vous conseillons de nettoyer régulièrement le bras d'aspersion inférieur afin d'éviter que ses orifices ne se bouchent.

Si les orifices sont bouchés, les résultats de lavage peuvent ne pas etre satisfaisants.

1. Pour-retirer le bras d'aspersion inférieur, tirez-le vers le haut.

1. Nettoyez le bras d'aspersion à l'eau courante. Utilisez un outil pointu comme un cure-dent pour extraire toutes les particules de saleté incrustées dans les orifices.

1. Pour réinstaller le bras d'aspersion, offensez-le vers le bas.

10.7 Nettoyage du bras d'aspersion du plafond

Nous vous conseillons de nettoyer régulièrement le bras d'aspersion du plafond afin d'éviter que ses orifices ne se bouchent. Si les orifices sont bouchés, les résultats de lavage peuvent ne pas être satisfaisants.

Lebras d'aspersion au plafond se trouvessur le plafond de l'appareil. Lebrasd'aspersion (C) se trouve dans le tuyau d'alimentation (A) avec la fixation (B).

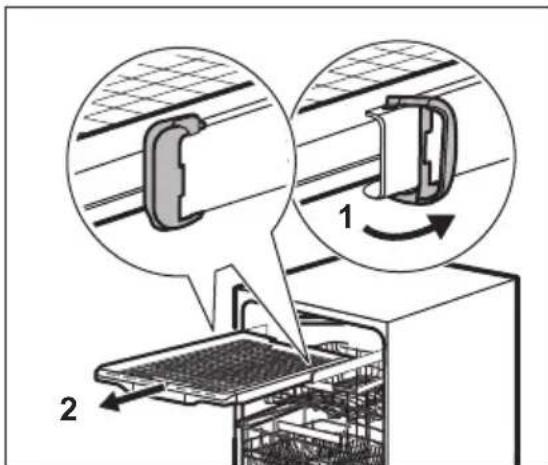

1. Libérez les butées sur les côtes des rails coulissants du bac à couverts, et sortez le bac.

1. Déplacez le panier supérieur vers le niveau inférieur pour atteindre le bras d'aspersion plus facilement.

2. Pour détacher le bras d'aspersion (C) du tuyau d'alimentation (A), tournez la fixation (B) vers la gauche et tirez le bras d'aspersion vers le bas.

3. Nettoyez le bras d'aspersion à l'eau courante. Utilisez un outil pointu comme un cure-dent pour extraire toutes les particules de saleté incrustées dans les orifices. Faites couler de l'eau dans les orifices pour éliminer les particules de saleté se trouvant à l'intérieur.

1. Pour réinstaller le bras d'aspersion (C), insérez la fixation (B) dans le bras d'aspersion et insérez-le dans le tuyau d'alimentation (A) en le tournant vers la droite. Assurez-vous que la fixation se verrouille correctement dans la bonne position.
2. Réinstallé le bac à couverts sur les rails coulissants et rattachez les butées.

11. DÉPANNAGE

AVERTISSEMENT!

Une mauvaise réparation de l'appareil peut entraîner un danger pour la sécurité de l'utilisateur. Toute réparation ne doit être effectue que par un technicien qualifié.

La plupart des problèmes peuvent etre résolus sans avoir recours au service après-vente agreé.

Reportez-vous au tableau ci-dessous pour obtenir plus d'informations sur les problèmes possibles.

Pour certaines anomalies, I'écran affiche un code d'alarme.

Problème et code d'alarme	Cause et solution possibles
Vous ne pouvez pas allumer l'appareil.	• Assurez-vous que la fiche du cable d'alimentation est bien insérée dans la prise de courant.• Assurez-vous qu'aucun fusible n'a disjoncté dans la boîte à fusibles.
Le programme ne se lance pas.	• Vérifiez que la porte de l'appareil est fermée.• Si vous avez scélectionné un départ différé, annulez-le ou attendez la fin du décompte.L'appareil recharge la résine à l'intérieur de l'adou-cisseur d'eau. La durée de cette procédure est d'en-viron 5 minutes.
L'appareil ne se remplit pas d'eau.L'affichage indique i10 ou i11.	• Assurez-vous que le robinet d'eau est ouvert.• Assurez-vous que la pression de l'arrivée d'eau n'est pas trop BASSE. Pour obtenir cette information, contactez votre fournisseur d'eau.• Assurez-vous que le robinet d'eau n'est pas obstrué.• Assurez-vous que le filtre du tuyau d'accrée d'eau n'est pas obstrué.• Assurez-vous que le tuyau d'accrée d'eau ne présente ni pris, ni coudes.
Problème et code d'alar-me	Cause et solution possibles
L'appareil ne vidange pas l'eau.L'affichage indique i20.	• Assurez-vous que le siphon de l'évier n'est pas obs- trué.• Assurez-vous que le système du filtrtre interieur n'est pas obstrué.• Assurez-vous que le tuyau de vidange ne présente ni pris, ni coudes.
Le dispositif anti-inonda-tion est activé.L'affichage indique i30.	• Fermez le robinet d'eau.Vérifiez que l'appareil est correctement installé.Assurez-vous que les paniers sont charges comme indiquédans le manuel d'utilisation.
Dysfonctionnement du capteur de détention du ni- veau d'eau.L'affichage indique i41 - i44.	• Assurez-vous que les filtres sont propres.Eteignez l'appareil et rallumez-le.
Dysfonctionnement de la pompe de lavage ou de la pompe de vidange.L'affichage indique i51 - i59 ou i5A - i5F.	• Éteignez l'appareil et rallumez-le.
La température de l'eau à l'intérieur de l'appareil est trop élevé ou un dysfon-c tionnement du capteur de température s'est produit.L'affichage indique i61 ou i69.	• Assurez-vous que la température de l'eau de l'arri-vée ne dépasse pas 60 °C.Eteignez l'appareil et rallumez-le.
Dysfonctionnement techni-que de l'appareil.L'affichage indique iC0 ou iC3.	• Éteignez l'appareil et rallumez-le.
Le niveau d'eau à l'inté- rieur de l'appareil est trop élevé.L'affichage indique iF1.	• Éteignez l'appareil et rallumez-le.Assurez-vous que les filtres sont propres.Assurez-vous que le tuyau de sortie est installé à la bonne hauteur au-dessus du sol.Consultez les ins-tructions d'installation.
L'appareil s'accête et redé-marre plusieurs fois en cours de fonctionnement.	• Cela est normal. Cela vous garantit des résultats de lavage optimaux et des économies d'énergie.
Le programme dure trop longtemps.	• Si vous avez sélectionné l'options de départ différé, annulez-le ou attendez la fin du décompte.Activer certaines options peut rallonger la durée du programme.
Problème et code d'alarme	Cause et solution possibles
Le temps restant sur l'affichage augmente et passepresque instantanément àla fin du programme.	Ceci est normal. L'appareil fonctionne correctement.
Petite fuite au niveau de laporte de l'appareil.	L'appareil n'est pas d'aplomb. Desserrez ou serrezles pieds réglibes (si disponibles).La portecde l'appareil n'est pas centrefee avec la cuve.Réglez le pied arrérique (si disponible).
La porte de l'appareil estdifficile à fermer.	L'appareil n'est pas d'aplomb. Desserrez ou serrezles pieds réglibes (si disponibles).De la vaisselle dépasse des paniers.
Bruit de cliquetis ou debattement à l'intérieur de l'appareil.	La vaisselle n'est pas correctement rangée dans lespaniers. Reportez-vous au manuel de chargementdu panier.Assurez-vous que les bras d'aspersion peuvent tourner librement.
L'appareil déclenchéledisjoncteur.	L'ampérage n'est pas suffisant pour alimententer tousles apparéils en cours de fonctionnement simultané-ment. Vérifiez l'ampérage de la prise et la capacitédu mètre, ou éteignez l'un des apparéils qui sont encours de fonctionnement.Défaut electrique interne de l'appareil. Contactez unservice après-ventagréé.

Après avoir vérifié l'appareil, éteignez puis rallumez-le. Si le problème persiste, contactez le service après-vente/agree.

Pour les codes d'alarme ne figurant pas dans le tableau, contactez le service après-vente/agréé.

AVERTISSEMENT!

Nous vous conseillons de ne pas utiliser l'appareil tant que le problème n'a pas eté entièrement résolu. Débranchez l'appareil et ne le rebranchez pas tant que vous n'êtes pas certain qu'il fonctionne correctement.

11.1 La référence du produit (PNC)

Si vous contactez un service après-vente agreeé, vous devrez fournir la reférence de produit, ou PNC, de votre apparéil.

Vous trouvrez le PNC sur la plaque signaletique située sur la porte de l'appareil. Vous pouvez également追究er le PNC sur le bandeau de commande.

Avant de consulter le PNC, assurez-vous que l'appareil est en mode Programmation.

1. Maintenez simultanément les

AUTO touches et enoncees pendant environ 3 secondes.

Le PNC de votre apparéil s'affiche.

1. Pour quitter la presentation du PNC, appuyez simultanément sur et AUTO pendant environ 3 secondes. Sense

L'appareil revient au mode de selection de programme.

11.2 Les résultats de lavage et de sechage ne sont pas satisfaisants

Problème Cause et solution possibles
Résultats de lavage insatis-faisants.	• Reportez-vous aux chapitres « Utilisation quotidienne», « Conseils » et au manuel de charge-ment du panier.• Utilisez un programme de lavage plus intense.• Activez l'options ExtraPower pour améliorer les résultats de lavage du programme sélectionné.• Nettoyez les jets des bras d'aspersion et le filtré.Reportez-vous au chapitre « Entretien et nettoya-ge » .
Résultats de séchage insa-tisfaisants.	• La vaisse est restée trop longtemps à l'intérieur de l'appareil, porte fermée. Activez l'options AirDry pour définir l'ouverture automatique de la porte et améliorer les performances de séchage.• Il n'y a pas de liquide de rinceage ou le dosage du liquide de rinceage n'est pas suffisant. Remplissez le distributeur de liquide de rinceage ou réglez le ni-veau de liquide de rinceage sur un niveau plus éle-vé.• Il se peut que la qualité du liquide de rinceage soit en cause.• Nous vous recommendons de toujours utiliser du li-quine de rinceage, même si vous utilisez déjà des pastilles tout en 1.• Les articles en plastiques peuvent avoir besoin d'être essuyés.• Le programme ne possède pas de phase de sé-chage. Reportez-vous au chapitre « Présentation des programmes » .
Il y a des trainées blanchâtres ou pellicules bleuâtres sur les verres et la vaisse.	• La quantité de liquide de rinceage libérée est trop importante. Placez le sélecteur de dosage du liqui-de de rinceage sur un niveau plus faible.• La quantité de produit de lavage est excessive.
Il y a des taches et traces de gouttes d'eau séchéées sur les verres et la vaisse.	• La quantité de liquide de rinceage libérée n'est pas suffisante. Placez le sélecteur de dosage du liquide de rinceage sur un niveau plus élevé.• Il se peut que la qualité du liquide de rinceage soit en cause.
L'intérieur de l'appareil est humide.	• Ceci n'est pas un début de l'appareil. De l'air humi-de se condense sur les parois de l'appareil.
Mousse inhabituelle en cours de lavage.	• Utilisez uniquement des produits de lavage spécia-lement conçus pour les lave-vaisse. • Il y a une fuite dans le distributeur de liquide de rinceage. Faites appel à un service après-vente agréé.
Traces de rouille sur les couverts.	Il y a trop de sel régénérant dans l'eau utilisée pour le lavage. Reportez-vous au chapitre « Adoucis-seur d'eau ».Les couverts en argent et en acier inoxydable ont été placés ensemble. Évitez de placer les couverts en argent et en acier inoxydable les uns à côte des autres.
Il y a des résidus de détergent dans le distributeur de produit de lavage à la fin du programme	La pastille de détergent est restée coincée dans le distributeur de produit de lavage, qui n'a donc pas été entièrement éliminée par l'eau.L'eau ne peut pas éliminer le détergent du distributeur de produit de lavage. Assurez-vous que les bras d'aspersion ne sont pas bloqués ou obstrués.Assurez-vous que la vaisse dans les paniers ne bloquent pas l'ouverture du couvercle du distribuateur de liquide de rinçage.
Odeurs à l'intérieur de l'appareil.	Reportez-vous au chapitre « Nettoyage interieur ».Lancez le programme Machine Care avec un agent détartrant ou un produit de nettoyage conçu pour les lave-vaissele.
Dépôts calcaires sur la vais-selle, dans la cuve et à l'intérieur de la porte.	Le niveau de sel régénérant est bas, vérifie levoyant de replissage.Le bouchon du réseauir de sel régénérant est dé-visné.L'eau de votre arrivée est dure.Reportez-vous au chapitre « Adoucisseeur d'eau »Utilisez du sel régénérant et sélectionner la régénération de l'eau même si vous utilisez des pastilles tout-en-un.Reportez-vous au chapitre « Adou-cisseur d'eau »Lancez le programme Machine Care avec un dé-tartrant conçu pour les lave-vaissele.Si des dépôts de calcaire persistent, nettoyez l'appareil avec un nettoyant spécifique pour le détartrage de l'appareil.Testez différents produits de lavage.Contactez le fabricant du produit de lavage.
Vaissselle ternie, décolorée ou ébréchée.	Assurez-vous de ne placer dans l'appareil que des articles adaptés au lave-vaissele.Chargez et déchargez le panier avec précautions.Reportez-vous au manuel de chargement du panier.Placez les objets délicats dans le panier supérieur.Activez l'options GlassCare pour garantir un soin spécifique aux verres et à la vaissele délicate.

Reportez-vous aux chaprites

« Avant la première utilisation», « Utilisation quotidienne » ou

« Conseils » pour connaître les autres causes probables.

12. CARACTERISTIQUES TECHNIQUES

Dimensions Largeur / hauteur / profon-deur (mm)		596 / 818 - 898 / 550
Branchement électrique 1)	Tension (V) 220 - 240
	Fréquence (Hz) 50
Pression de l'acciviée d'eau Min. / max. bar (MPa) 0.5 (0.05) / 8 (0.8)
Arrivée d'eau Eau froide ou eau chau-de 2)		max. 60 °C
Capacité Couverts 14
Consommation électrique Mode « Veille » (W) 5.0
	Mode « Éteint » (W) 0.50

1) Reportez-vous à la plaque signalétique pour d'autres valeurs.
2) Si l'eau chaude est produit à partir de sources d'énergie respectuees de I'environnement (par exemple panneaux solaires), utilisez une arrivée d'eau chaude afin de réduire la consommation d'énergie.

12.1 Lien vers la base de données EPREL de l'UE

Le code QR presents sur l'étiquette énergétique fournie avec l'appareil contient un lien Web permettant d'enregistrer cet apparéil dans la base de données EPREL de l'UE. Conservez l'étiquette énergétique à titre de referencia avec le manuel d'utilisation et tous les autres documents fournis avec cet apparéil.

Il est possible de tracer des informations relatives aux performances

du produit dans la base de données EPREL de l'EU grâce au lien https://eprel.ec.europa.eu avec le nom du modele et le numero de produit setrouvant sur la plaque signaletique deI'appareil.Reportez-vous au chapitre « Description du produit »

Pour des informations plus détaillées sur l'étiquette énergétique, consultez le site www.theenergylabel.eu.

13. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole Déposez les emballages dans les conteneurs prevus à cet effet. Contribuez à la protection de

l'environnement et a votere sécurité, recyclez vos produits electriques et electroniques. Ne jetez pas les appareils portant le symbole avec les ordures

ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

FRANCE ONLY

INDICE

1. INFORMAÇOES DE SEGURANÇA 32
2. INSTRUÇÉS DE SEGURANÇA 34
   3.DESCRIACAO DO PRODUTO 36
   4.PAINEL DE COMANDOS 38
3. SELECTION DE PROGRAMA 39
4. DEFINIÇÖES BÁSICAS 42
   7.ANTES DA PRIMEIRA UTILIZATION 46
5. UTILIZACAO DIARIA 47
   9.SUGESTOESEDICAS 49
   10.MANUTENCAO E LIMPEZA. 51
6. RESOLUÇÃO DE PROBLEMAS 55
7. INFORMAÇÃO TÉCNICA 59

ESTAMOS A PENSAR EM SI
