MODE D'EMPLOI Akoya X55000 MEDION

Réglages de l'écran sous Windows

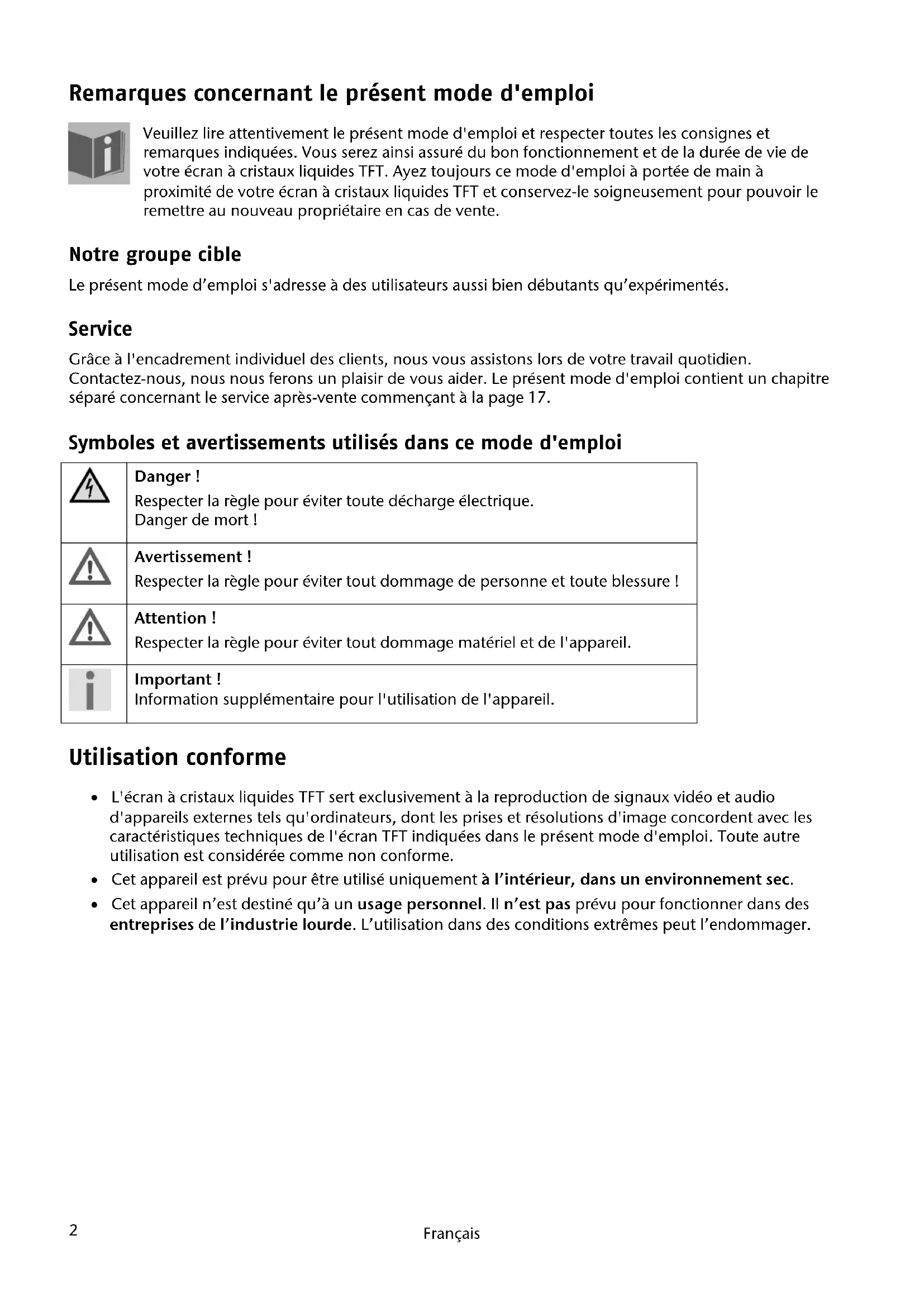

Remarques concernant le présent mode d'emploi Veuillez lire attentivement le présent mode d'emploi et respecter toutes les consignes et remarques indiquées. Vous serez ainsi assuré du bon fonctionnement et de la durée de vie de votre écran à cristaux liquides TFT. Ayez toujours ce mode d'emploi à portée de main à proximité de votre écran à cristaux liquides TFT et conservez-le soigneusement pour pouvoir le remettre au nouveau propriétaire en cas de vente. Notre groupe cible Le présent mode d’emploi s'adresse à des utilisateurs aussi bien débutants qu’expérimentés. Service Grâce à l'encadrement individuel des clients, nous vous assistons lors de votre travail quotidien. Contactez-nous, nous nous ferons un plaisir de vous aider. Le présent mode d'emploi contient un chapitre séparé concernant le service après-vente commençant à la page 17. Symboles et avertissements utilisés dans ce mode d'emploi Danger ! Respecter la règle pour éviter toute décharge électrique. Danger de mort ! Avertissement ! Respecter la règle pour éviter tout dommage de personne et toute blessure ! Attention ! Respecter la règle pour éviter tout dommage matériel et de l'appareil. Important ! Information supplémentaire pour l'utilisation de l'appareil. Utilisation conforme L'écran à cristaux liquides TFT sert exclusivement à la reproduction de signaux vidéo et audio d'appareils externes tels qu'ordinateurs, dont les prises et résolutions d'image concordent avec les caractéristiques techniques de l'écran TFT indiquées dans le présent mode d'emploi. Toute autre utilisation est considérée comme non conforme. Cet appareil est prévu pour être utilisé uniquement à l’intérieur, dans un environnement sec. Cet appareil n’est destiné qu’à un usage personnel. Il n’est pas prévu pour fonctionner dans des entreprises de l’industrie lourde. L’utilisation dans des conditions extrêmes peut l’endommager.Inventaire de la livraison

Français Nederlands Deutsch Inventaire de la livraison Veuillez contrôler que la livraison est complète et nous informer dans un délai de quinze jours après l'achat si ce n'est pas le cas. Le produit que vous venez d'acheter comprend : Écran LCD Câble DVI Câble VGA Câble audio Alimentation externe FSP 036-RHC Cordon d'alimentation Mode d'emploi Carte de garantieFrançais

Consignes de sécurité Attention ! Veiller à la sécurité de fonctionnement ! Le présent appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont limitées ou qui manquent d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou ont reçu de cette personne les instructions pour utiliser l'appareil. Surveillez les enfants afin de garantir qu'ils ne jouent pas avec l'appareil. Conservez les emballages tels que les plastiques hors de portée des enfants : ils pourraient s'étouffer ! N'ouvrez jamais le boîtier de l'écran à cristaux liquides TFT (risque d'électrocution, de court-circuit et d’incendie) ! Ne procédez vous-même à aucune modification de l'appareil. N'introduisez pas d'objets à l'intérieur de l'écran à cristaux liquides TFT par les fentes et les ouvertures (risque d'électrocution, de court-circuit et d’incendie) ! Les fentes et ouvertures de l’appareil servent à son aération. Ne recouvrez pas ces ouvertures (risque de surchauffe et d’incendie) ! N'exercez pas de pression sur l'écran, qui risquerait de se briser. Attention ! Un écran brisé représente un risque de blessure. Enfilez des gants de protection pour ramasser les éclats de verre et envoyez les parties brisées à votre service après-vente afin d'en garantir le recyclage adéquat. Lavez-vous ensuite les mains au savon, car il se peut que des produits chimiques s'échappent. Ne touchez pas l'écran avec les doigts ou avec des objets à arêtes vives afin d'éviter de l’endommager. Contactez le service après-vente lorsque : le cordon d'alimentation a fondu ou est endommagé, du liquide a pénétré à l'intérieur de l'écran, l'écran à cristaux liquides TFT ne fonctionne pas correctement, l'écran à cristaux liquides TFT est tombé ou le boîtier est endommagé. Attention ! Veiller au lieu d'installation ! Durant les premières heures d’utilisation, les nouveaux appareils peuvent dégager une odeur typique, mais totalement inoffensive s’estompant progressivement au fil du temps. Pour combattre cette formation d’odeur, nous vous conseillons d’aérer régulièrement la pièce. Lors du développement de ce produit, nous avons tout mis en œuvre pour que les taux restent largement inférieurs aux taux limites en vigueur. Placez votre écran à cristaux liquides TFT et tous les périphériques raccordés dans un lieu à l'écart de l'humidité et évitez la poussière, la chaleur et le rayonnement direct du soleil. Le non-respect de ces consignes peut entraîner des dysfonctionnements ou endommager l'écran à cristaux liquides TFT. N’utilisez pas votre écran en plein air : selon les conditions météorologiques (p. ex. pluie, neige), vous risquez de l’endommager. N'exposez pas l'appareil à des gouttes ou projections d'eau et ne posez dessus aucun récipient rempli de liquide (vases, etc.). Le récipient pourrait se renverser et le liquide porter atteinte à la sécurité électrique. Ne placez pas de source potentielle d'incendie (p. ex. une bougie allumée) sur ou à proximité de l’appareil. Veillez à assurer un espace suffisamment grand dans le meuble de rangement. Respectez un espace minimal de 10 cm tout autour de l’appareil pour permettre une aération suffisante. Placez et utilisez tous les composants sur un support stable, plan et exempt de vibrations afin d'éviter que l'écran à cristaux liquides TFT ne tombe.Consignes de sécurité

Français Nederlands Deutsch Évitez lumières aveuglantes, reflets et forts contrastes clairs/sombres afin de ménager vos yeux et d'assurer une ergonomie agréable du poste de travail. Faites régulièrement des pauses pendant le travail devant votre écran à cristaux liquides TFT afin de prévenir fatigue et contractures. Réparation La réparation de votre écran à cristaux liquides TFT doit être exécutée uniquement par un personnel spécialisé et qualifié. Lorsqu'une réparation est nécessaire, veuillez vous adresser exclusivement à nos partenaires de service agréés. Attention ! Veiller à la température ambiante ! L'écran à cristaux liquides TFT peut être utilisé à une température ambiante de 0° C à +35° C et une humidité relative de l'air inférieure à 80% (sans condensation). S'il est hors tension, l'écran à cristaux liquides TFT peut être stocké à une température de -20° C à +60° C. Danger ! Tenez compte de ce qui suit : Après avoir transporté l'écran à cristaux liquides TFT, attendez qu'il soit à nouveau à température ambiante avant de l'allumer. En cas de fortes variations de température ou d'humidité, la condensation peut engendrer la formation d'humidité à l'intérieur de l'écran, susceptible de provoquer un court-circuit. Avertissement ! Veiller à la sécurité lors des branchements ! Alimentation électrique Remarque : certaines parties de l'appareil restent sous tension même lorsque l'interrupteur est en position ARRÊT (0). Pour couper l’alimentation électrique de votre écran à cristaux liquides TFT ou le mettre totalement hors tension, débranchez la fiche secteur de la prise de courant. Raccordez l'écran à cristaux liquides TFT uniquement à une prise de courant avec mise à la terre AC 100-240 V~50-60 Hz. Si vous avez des doutes en ce qui concerne l'alimentation électrique sur le lieu d'installation, demandez conseil à votre fournisseur d'électricité. Pour plus de sécurité, nous recommandons d'utiliser une protection contre les surtensions afin de protéger votre écran contre les dommages causés par les pics de tension ou la foudre qui peuvent toucher le réseau électrique. Pour interrompre l'alimentation en courant de votre écran à cristaux liquides TFT, débranchez la fiche secteur de la prise de courant. Ne couvrez pas le chargeur pour éviter tout dégât dû à une surchauffe. N’utilisez plus le chargeur si le boîtier ou le fil de raccordement à l’appareil sont endommagés. Remplacez-le par un chargeur de même type. Utilisez exclusivement le chargeur fourni (Modèle : FSP, FSP 036-RHC). La prise de courant doit se trouver à proximité de votre écran à cristaux liquides TFT et être facilement accessible. Disposez les câbles de telle sorte que personne ne puisse marcher ni trébucher dessus. Ne posez pas d'objets sur les câbles : vous risqueriez de les endommager. Attention : l’interrupteur de veille de cet appareil n’en coupe pas complètement l’alimentation électrique, car cet état nécessite encore de l’énergie. Pour couper totalement l’alimentation électrique, débranchez la fiche de la prise de courant.Français

Prévoyez au moins un mètre de distance entre l'écran TFT et les interférences haute fréquence et magnétiques éventuelles (téléviseur, enceintes acoustiques, téléphone portable, etc.) afin d'éviter tout dysfonctionnement et toute perte de données. La fabrication de ce produit met en œuvre les techniques les plus modernes. Toutefois, en raison de la complexité de ces techniques, il peut arriver, dans des cas très rares, qu’un ou plusieurs points lumineux fassent défaut. Informations relatives à la conformité Le présent écran respecte les exigences de compatibilité électromagnétique et de sécurité électrique. Votre appareil respecte la norme européenne ISO 9241-307 Classe II (classe d'erreurs de pixels, voir page 19). Votre appareil satisfait aux exigences essentielles et prescriptions pertinentes de la directive CEM 2004/108/CE et de la directive « Basse tension » 2006/95/CE. Le présent appareil satisfait aux exigences essentielles et prescriptions pertinentes de la directive sur l'écoconception 2009/125/CE (Règlement n° 1275/2008). Cet écran est conforme aux normes ENERGY STAR®. En tant que partenaire ENERGY STAR®, MEDION garantit que cet appareil répond aux normes ENERGY STAR® pour l’optimisation de la consommation d’électricité.Mise en service

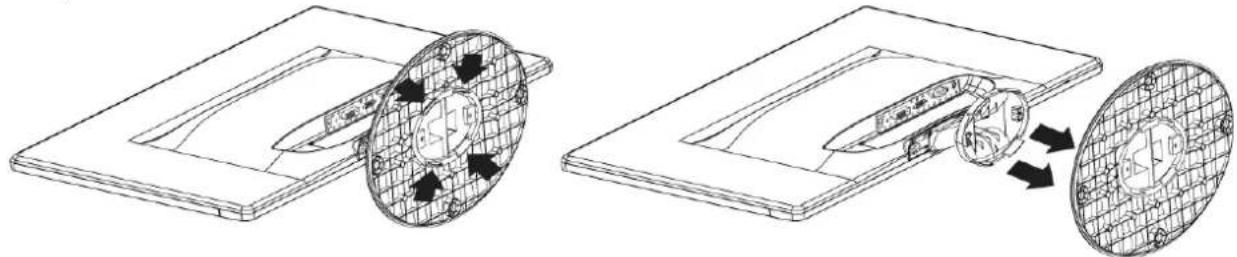

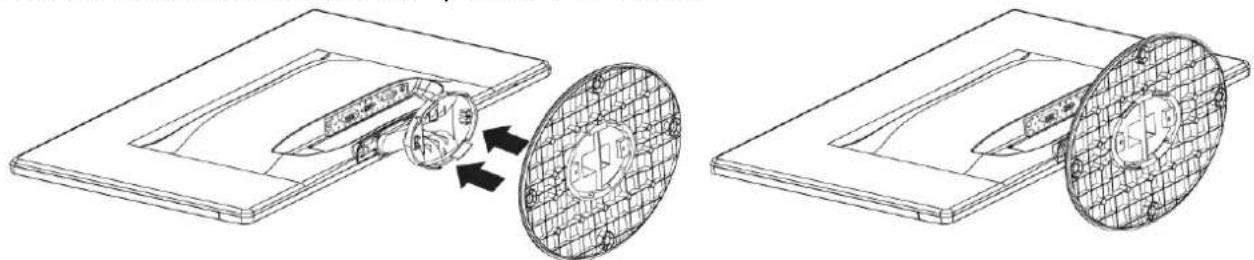

Français Nederlands Deutsch Mise en service Important ! Avant la mise en service, lisez impérativement le chapitre « Consignes de sécurité » à partir de la page 4. Fixation du pied de l'écran Avant de brancher votre écran, fixez le pied comme illustré. Fixation du pied de l'écran (illustrations non contractuelles) Retirez le pied de l’écran TFT comme illustré. Retirer le pied de l’écran (Image semblable) Préparatifs sur votre PC Si vous aviez jusqu'ici raccordé à votre ordinateur un écran à tube cathodique, vous devez éventuellement faire quelques préparatifs. Ceci est nécessaire si vous utilisiez votre ancien écran avec des réglages qui ne sont pas compatibles avec votre nouvel écran à cristaux liquides TFT. L'écran représente jusqu'à 1920 x 1080 pixels. Cette résolution correspond à la résolution physique. Avec la résolution physique, les écrans à cristaux liquides TFT atteignent une qualité d'image maximale. Si vous passez à une représentation avec des réglages divergents, il se peut que l'affichage n'apparaisse pas sur toute la surface de l'écran. Des déformations de la représentation à l'écran sont également possibles, en particulier avec les écritures. Avant de brancher le nouvel écran, réglez sur votre ordinateur, en utilisant l'ancien écran, une résolution et une fréquence d'image qui sont compatibles avec les deux écrans. Arrêtez ensuite l'ordinateur et branchez le nouvel écran. Après avoir redémarré l'ordinateur, vous pouvez ajuster les réglages d'écran de votre X55000 (MD 20144) comme décrit.Français

*Résolution (physique) recommandée Configurations prises en charge en mode vidéo DVI et HDMI 480i/480p 576i/576p 720p 1080i/1080pMise en service

Français Nederlands Deutsch Réglages de l'écran sous Windows XP Sous Windows XP, procédez aux réglages de l'écran dans le programme Windows « Propriétés de Affichage ». Le programme peut être lancé de la manière suivante : clic droit sur la surface de travail Windows (Bureau) puis clic gauche sur « Paramètres »

en démarrant le programme « Paramètres d'affichage » dans le « Panneau de configuration ».

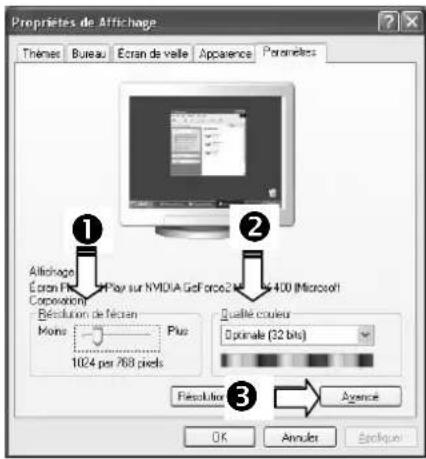

(Ill. : Propriétés de Affichage) La résolution est réglée sous « Résolution de l’écran » (). Sous « Qualité couleur » (), vous pouvez régler l’intensité des couleurs (nombre de couleurs représentées). Votre écran à cristaux liquides TFT prend en charge une intensité de 16 millions de couleurs maximum, ce qui correspond à 32 bits ou « Real Color ». La fréquence de rafraîchissement de l’image peut être réglée sous « Avancé » (). Suivant la configuration de votre ordinateur, il est possible qu'une fenêtre avec les propriétés de votre carte graphique s'ouvre.

Sous « Carte », vous pouvez régler la valeur souhaitée dans le champ « Lister tous les modes ». Avec un écran à cristaux liquides TFT, la valeur optimale est de 60 Hz et la valeur maximale pouvant être réglée est de 75 Hz.

(Ill. : détails des Propriétés de Affichage) Important ! Si vos réglages ne correspondent pas aux valeurs compatibles avec votre écran, vous n'aurez éventuellement pas d'image. Dans ce cas, rebranchez votre ancien écran et entrez dans « Propriétés de Affichage » des valeurs correctes pour les options mentionnées ci-dessus.

Réglages de l'écran sous Windows Vista

Sous Windows Vista®, procédez aux réglages de l'écran dans le programme Windows « Personnaliser l'apparence et les sons ». Le programme peut être lancé de la manière suivante : clic droit sur la surface de travail Windows (Bureau) puis clic gauche sur « Personnalisation »

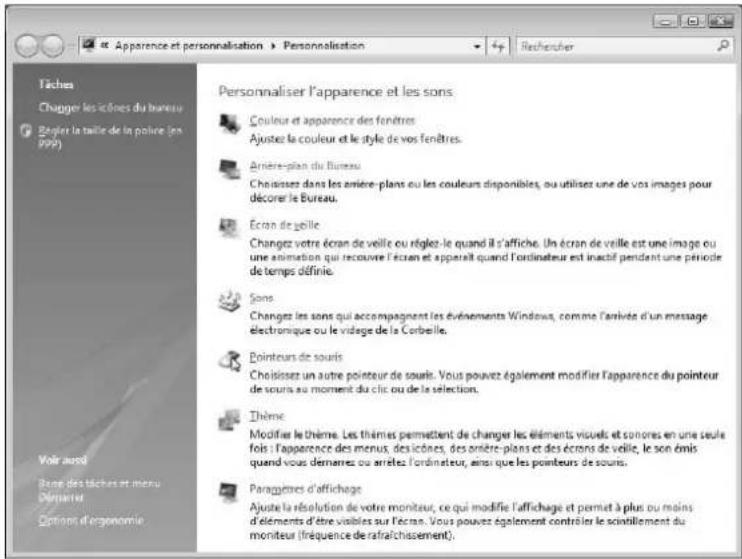

avec Démarrage Panneau de configuration Personnaliser l'apparence et les sons par un double clic gauche. (Ill. : Personnaliser l'apparence et les sons) Ouvrez le menu « Paramètres d'affichage » pour ajuster la résolution et la fréquence. Réglages de l'écran sous Windows

Sous Windows® 7, procédez aux réglages de l'écran dans le programme Windows « Apparence et personnalisation ». Le programme peut être lancé de la manière suivante : clic droit sur la surface de travail Windows (Bureau) puis clic gauche sur « Personnalisation »

avec Démarrage Panneau de configuration Apparence et personnalisation par un double clic gauche.

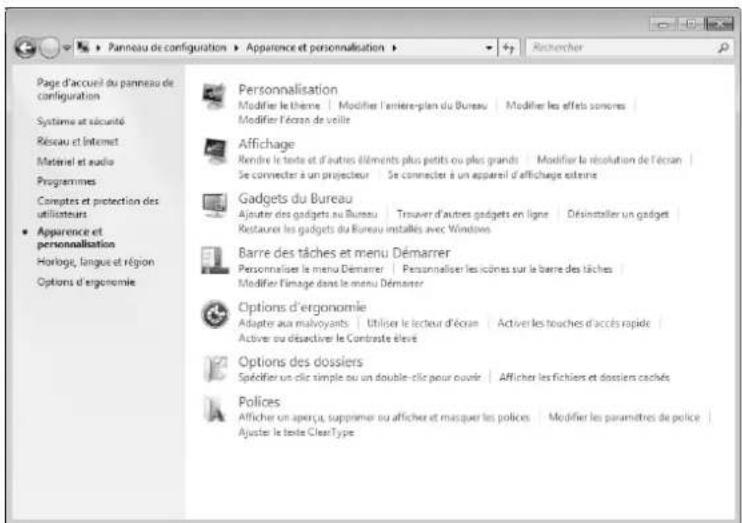

(Ill. : Apparence et personnalisation) Sélectionnez le menu Affichage Modifier la résolution de l'écran pour ajuster la résolution et la fréquence.Mise en service

Français Nederlands Deutsch Prises arrière

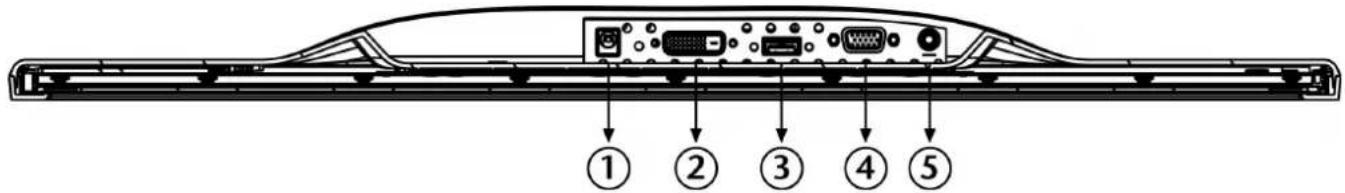

(Ill.: arrière de l'écran, illustration non contractuelle)

1. Alimentation électrique (POWER IN)

2. Port DVI-D à 24 broches (DVI)

5. Prise jack stéréo 3,5 mm (AUDIO IN)

Connexion de l'écran Assurez-vous que l'écran à cristaux liquides TFT n'est pas encore raccordé au réseau électrique (fiche secteur non branchée) et qu'écran et ordinateur ne sont pas encore allumés. Préparez éventuellement votre ordinateur pour le branchement d'un écran à cristaux liquides TFT afin de garantir que les réglages pour votre nouvel écran soient corrects. 1 Raccordement du câble de signal Branchez le câble de signal dans la prise VGA, DVI ou HDMI adéquate de votre ordinateur et de l'écran à cristaux liquides TFT. 2 Raccordement du câble audio Branchez le câble audio dans les prises audio adéquates de l’ordinateur et de l'écran. 3 Raccordement au secteur Raccordez le câble électrique du chargeur au port d’alimentation électrique de l’écran. Raccordez à présent une extrémité du câble fourni au chargeur et l’autre extrémité dans une prise électrique. La prise doit se trouver à proximité de votre écran et être facilement accessible. (Utiliser le même circuit que pour l'ordinateur.) 4 Mise en route de l'écran Allumez votre écran via le bouton marche/veille, situé à l’avant de l’appareil. Allumez ensuite votre ordinateur.Français

Emplacement de l'écran Attention : positionnez votre écran de manière à éviter les reflets, les lumières aveuglantes et les forts contrastes clairs/sombres (même si vous avez par votre fenêtre une vue agréable !).

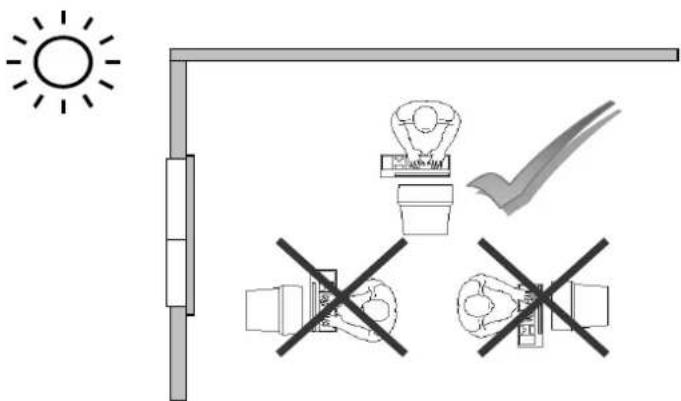

(Ill. : emplacement de l'écran)

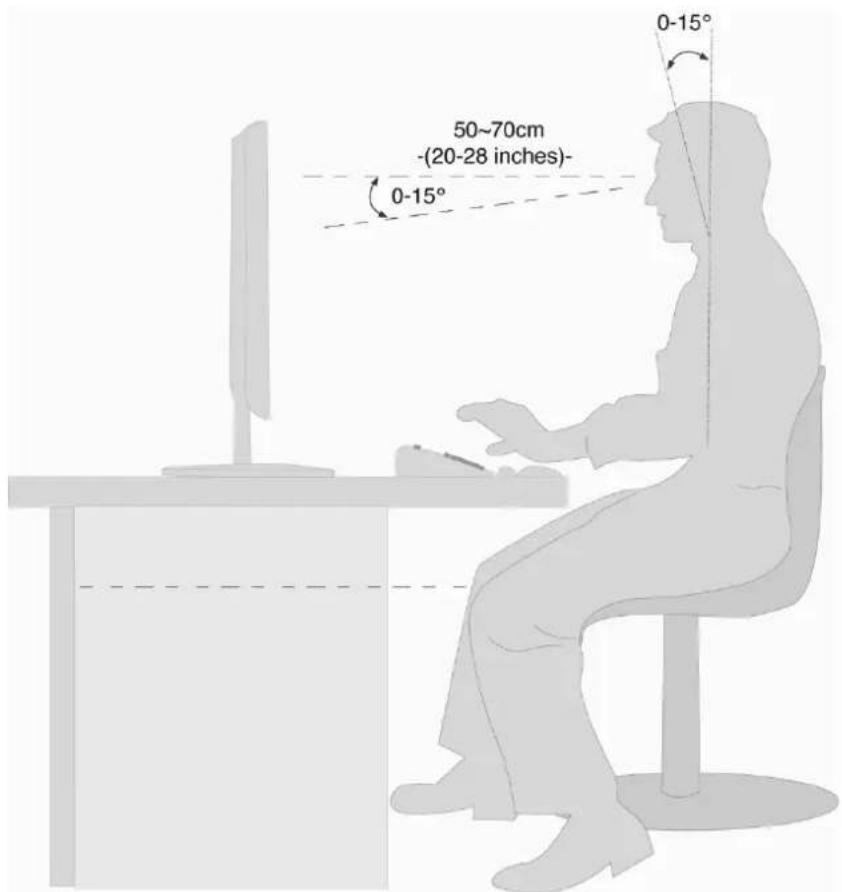

(Ill. : poste de travail à écran) Surface d’appui pour les mains : 5 - 10 cm Ligne supérieure de l'écran à la hauteur des yeux ou légèrement en dessous Distance des yeux : de 40 à 70 cm Espace pour les jambes (vertical) : au moins 65 cm Espace pour les jambes (horizontal) : au moins 60 cmÉléments de commande

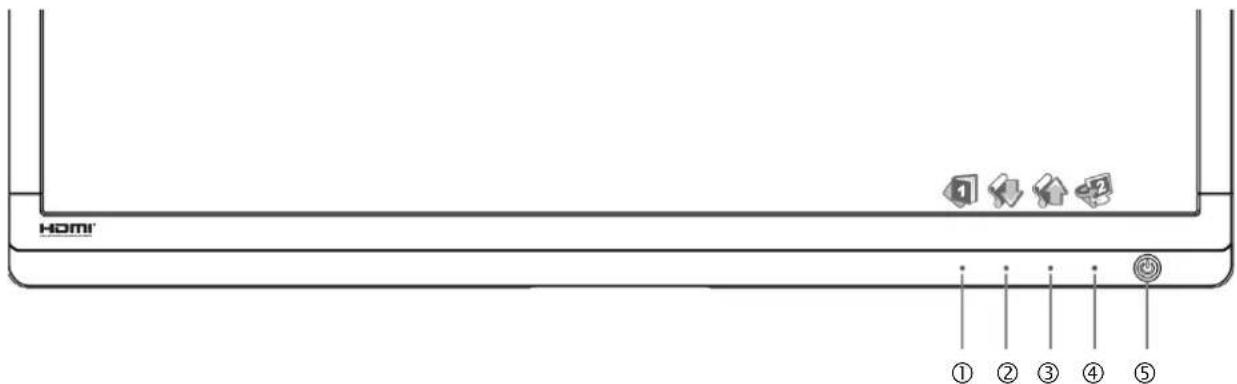

(Ill. : éléments de commande sur la façade) Touches-capteurs Description

Cette touche permet d'afficher l'OSD (On Screen Display). Appuyez sur cette touche pour quitter l'OSD. + Verrouillage Power, lorsque l'OSD n'est pas activé + Verrouillage OSD, lorsque l'OSD n'est pas activé Pour activer/désactiver le verrouillage, maintenez les touches enfoncées jusqu’à ce que la barre affichée soit complètement passée de gauche à droite. Un message correspondant s’affiche alors à l’écran.

Lorsque l'OSD est activé, utilisez cette touche pour sélectionner un paramètre et réduire la valeur. Si vous ne vous trouvez pas dans l'OSD : affichage direct du menu Contraste / Luminosité.

Lorsque l'OSD est activé, utilisez cette touche pour sélectionner un paramètre et augmenter la valeur. Si vous ne vous trouvez pas dans l'OSD : affichage direct du menu Mode Image.

Utilisez cette touche pour confirmer le choix du paramètre à modifier. Si vous ne vous trouvez pas dans l'OSD : choisir l’entrée de signal

Indique que l'appareil est en service. Pour une description plus détaillée du témoin de fonctionnement, voir page 15. Cette touche vous permet d'allumer l'écran TFT ou de le mettre en mode Veille.Français

Réglage de l'écran à cristaux liquides TFT L'On Screen Display (abrégé OSD) est un menu qui est affiché temporairement par l'écran TFT. Ce menu vous permet de régler certains paramètres de l'écran à cristaux liquides TFT. Utilisation du menu OSD

1. Touchez la touche-capteur pour activer le menu OSD..

2. Les touches-capteurs / vous permettent de sélectionner les options du menu principal.

3. Confirmez votre sélection à l’aide de la touche-capteur .

4. Touchez la touche-capteur pour quitter le menu OSD.

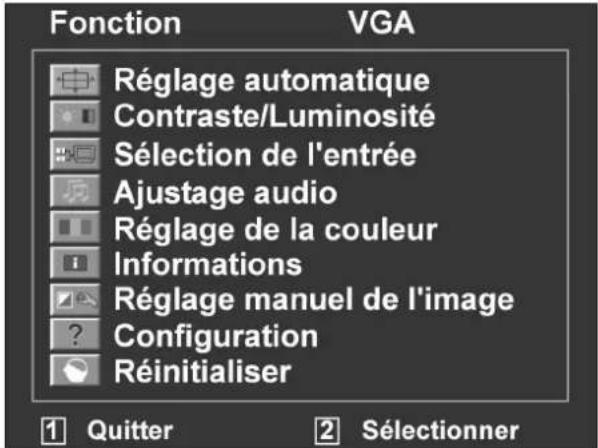

Important ! Si aucune touche de l'écran n’est actionnée, le menu OSD disparaît automatiquement au bout du laps de temps prédéfini. Le menu OSD Les principales fonctions ou possibilités de réglage de l’affichage à l’écran (OSD) sont expliquées ci- dessous. (Ill. : menu OSD) Important ! Suite à d'éventuelles modifications techniques, les menus décrits ici peuvent diverger de ceux affichés sur votre écran.Réglage de l'écran à cristaux liquides TFT

Français Nederlands Deutsch Option de menu Fonction / sous-menu Réglage automatique (Automatic adjustment) : définit le positionnement horizontal et vertical, la phase (réglage de précision) et l'horloge (taille H).

Contraste (Contrast) : définit le contraste de l'image. Luminosité (Brightness) : pour ajuster la luminosité de l'image. DCR : vous pouvez ici activer/désactiver la fonction DCR (contraste dynamique). ECO : activer et désactiver ECO. L'ajustement du contraste et de la luminosité est désactivé en mode ECO. Important ! Pour pouvoir procéder à des réglages du contraste et de la luminosité, le paramètre Standard doit être sélectionné dans Mode Image. Sélection de l'entrée (Input source) : commutez ici le signal entrant. Ajustage audio (Audio adjustment) : pour le réglage des fonctions audio. Volume : définit le volume sonore au niveau des haut-parleurs. Muet (Mute) : permet d'activer/de désactiver la fonction Sourdine. Réglage de la couleur (Colour settings) : sélection des couleurs pour l'amélioration de la luminosité et de la saturation des couleurs. Froid (Cool) : ajoute du bleu à l'écran et génère un blanc plus froid. Normal (Normal) : ajoute du rouge à l'écran et génère un blanc plus chaud et un rouge plus intense. Chaud (Warm) : ajoute du vert à l'écran et génère une teinte plus sombre. Couleur personnalisée (User setting) : réglage individuel du rouge (R), du vert (G) et du bleu (B). Informations (Information) : affiche des informations relatives au signal d'entrée actuel de la carte graphique de votre ordinateur. Réglage manuel de l'image (Manual image adjustment) Taille horizontale (Horizontal size) : définit la largeur de l'écran. Position H./V.(H./V. Position) : définit le positionnement horizontal et vertical de l'image vidéo. Réglage fin de l'image (Fine tune) : réglage de précision pour améliorer l’affichage à l'écran. Netteté (Sharpness) : pour le réglage de la netteté d'un signal qui ne concorde pas avec la résolution physique de l'écran. Réglage Mode Vidéo (Video mode adjustment) : un format d'image à partir des options Full Screen, Over Screen et Rapport d'aspect (Aspect Ratio). Mode Image (Picture Mode) : offre un environnement d'affichage optimal selon le contenu affiché. Standard convient aux environnements Windows en général et aux réglages d'écran standard. Jeu (Game) est idéal pour les jeux PC/TV. Vidéo est idéal pour la lecture de téléfilms et d'images en mouvement. Paysage (Landscape) est idéal pour l'affichage d'images de paysages. Texte est idéal pour le traitement et l'affichage de texte dans un environnement de traitement de texte.Français

Configuration (Setup menu) : langue, positionnement de l'OSD, interruption de l'OSD et arrière-plan de l'OSD. Langue (Language) : permet à l'utilisateur de sélectionner une des langues disponibles. Position de l'OSD (OSD Position) : réglage horizontal et vertical du positionnement de l'OSD. Position H. (H. Position) : pour le réglage horizontal du positionnement de l'OSD. Position V. (V. Position) : pour le réglage vertical du positionnement de l'OSD. Interruption de l'OSD (OSD time out) : pour la désactivation automatique de l'OSD une fois le laps de temps prédéfini écoulé. Arrière-plan OSD (OSD background) : permet l'activation et la désactivation de l'arrière-plan de l'OSD. Réinitialiser (Memory recall) : pour la restauration des réglages d'usine des options de gestion vidéo & audio. Dispositifs d’économie d’énergie Le présent écran dispose de différents états d’économie d’énergie qui sont respectivement spécifiés par l’ordinateur / le système d’exploitation, ce qui satisfait aux exigences actuelles en matière de réduction de la consommation d'énergie. L'écran est compatible avec les types suivants de mode d'économie d'énergie : État Puissance (valeur nominale) Couleur du témoin de fonctionnement Veille (environ) ON (allumé) VEILLE < 30 watts < 1 watt Bleu Orange

2 secondes L’écran reste en veille – en fonction du système d’exploitation – jusqu’à l’activation du clavier ou de la souris (si disponible). Pour commuter de l’état EN VEILLE à l’état d’exploitation MARCHE, l’écran a besoin d’environ 2 secondes.Service après-vente

Français Nederlands Deutsch Service après-vente Résolution de problèmes Si vous rencontrez des problèmes avec votre écran à cristaux liquides TFT, assurez-vous tout d'abord que vous l'avez installé correctement (lisez le chapitre « Mise en service » à partir de la page 7). Si les problèmes persistent, lisez dans ce chapitre les informations concernant les solutions possibles. Localisation de la cause Les dysfonctionnements peuvent parfois avoir des causes banales ou être la conséquence de composants défectueux. Nous vous proposons ci-après un petit guide pour tenter de résoudre vous-même le problème. Si les mesures indiquées n'aboutissent pas, n'hésitez pas à nous téléphoner : nous nous ferons un plaisir de vous aider ! Contrôle des raccordements et des câbles Commencez par un contrôle visuel minutieux de tous les raccordements par câble. Si les voyants lumineux ne fonctionnent pas, assurez-vous que l'écran à cristaux liquides TFT et l'ordinateur sont correctement alimentés en courant. Erreurs et causes possibles L'écran n'affiche pas d'image : Vérifiez : Alimentation électrique : la fiche du cordon d’alimentation doit être bien enfoncée dans la prise et l’interrupteur doit être en position MARCHE. Source de signal : vérifiez que la source de signal (ordinateur ou autre) est allumée et que le câble de raccordement est bien branché. Fréquences de rafraîchissement de l'image : la fréquence de rafraîchissement de l'image actuelle doit convenir à un écran à cristaux liquides TFT. Mode d'économie d'énergie : appuyez sur une touche quelconque ou déplacez la souris pour désactiver le mode. Écran de veille : si l’écran de veille de l'ordinateur est activé, appuyez sur une touche du clavier ou déplacez la souris. Connecteur du câble de signal : si les broches (pins) sont déformées, contactez votre service après- vente. Réglez des valeurs compatibles avec votre écran à cristaux liquides TFT (voir « Préparatifs sur votre PC », page 7). L'image défile sans cesse ou est instable : Vérifiez : Connecteur du câble de signal : si les broches (pins) sont déformées, contactez votre service après- vente. Connecteur du câble de signal : les fiches du câble de transmission du signal doivent être bien enfoncées dans les prises. Carte graphique : vérifiez que les réglages sont corrects (voir page 8). Fréquences de rafraîchissement de l'image : sélectionnez des valeurs admissibles dans vos réglages graphiques. Signal de la sortie écran : le signal de la sortie écran de l’ordinateur doit correspondre aux caractéristiques techniques de l'écran. Enlevez les appareils perturbateurs (téléphones mobiles, enceintes acoustiques, etc.) à proximité de votre écran à cristaux liquides TFT. Évitez l'utilisation de rallonges d'écran.Français

Les caractères sont trop sombres, l'image est trop petite, trop grande ou non centrée, etc. : Réajustez les réglages correspondants (réglage de l'écran à cristaux liquides TFT, page 7). Les couleurs ne sont pas affichées proprement : Contrôlez les broches (pins) du câble de signal : si elles sont déformées, contactez votre service après-vente. Réglez les couleurs dans le menu OSD. Évitez l'utilisation de rallonges d'écran. L’affichage est trop clair ou trop sombre : Vérifiez que le niveau de sortie vidéo de l’ordinateur correspond aux caractéristiques techniques de l'écran. Sélectionnez « Réglage automatique » pour optimiser les réglages de la luminosité et du contraste. Pour l’optimisation, l’écran doit afficher une page de texte (p. ex. Explorer, Word, etc.). L’image tremble : Vérifiez que la tension de service correspond aux caractéristiques techniques de l'écran. Sélectionnez « Réglage automatique » pour optimiser le réglage des pixels et de la synchronisation des phases. Pour l’optimisation, l’écran doit afficher une page de texte (p. ex. Explorer, Word, etc.). Informations sur les pilotes Vous n'avez besoin d'installer aucun pilote pour que votre écran fonctionne. Si le système d'exploitation devait toutefois vous demander de saisir le pilote d'écran, vous pouvez télécharger le fichier-programme de pilotes sur le site Internet indiqué ci-dessous. L'installation du pilote peut varier selon le système d'exploitation. Suivez les instructions spécifiques à votre système d'exploitation. www.medion.com Vous avez besoin d'une aide supplémentaire ? Si les suggestions indiquées aux paragraphes ci-dessus n'ont pas permis de résoudre le problème, veuillez nous contacter. Dans ce cas, nous vous remercions d'avance de bien vouloir nous fournir les informations suivantes : Quelle est la configuration de votre ordinateur ? Quels sont les périphériques que vous utilisez ? Quels messages sont affichés à l'écran ? Quel logiciel utilisiez-vous lorsque l'erreur s'est produite ? Qu'avez-vous déjà tenté pour résoudre le problème ? Si vous possédez déjà un numéro de client, veuillez nous le communiquer.Entretien

Français Nederlands Deutsch Entretien La durée de vie de votre écran peut être prolongée si vous prenez les précautions suivantes : Important ! Le boîtier de l'écran ne contient aucune pièce à entretenir ou à nettoyer. Débranchez toujours tous les câbles de connexion et le cordon d’alimentation avant le nettoyage. N'utilisez ni solvants ni produits de nettoyage caustiques ou gazeux. Nettoyez l'écran à l'aide d'un chiffon doux non pelucheux. Veillez à ce qu'aucune goutte d’eau ne reste sur l'écran : l'eau peut provoquer des décolorations irréversibles. N'exposez pas l'écran à un rayonnement solaire intense ni à des rayons ultraviolets. Conservez l'emballage d'origine et utilisez uniquement cet emballage si vous devez transporter l'appareil. Recyclage Emballage Votre appareil se trouve dans un emballage de protection afin d'éviter qu'il ne s'abîme au cours du transport. Les emballages sont fabriqués dans des matériaux pouvant être recyclés écologiquement et remis dans un point de collecte approprié. Appareil Lorsque l’appareil arrive en fin de vie, ne le jetez jamais dans une poubelle classique. Informez-vous des possibilités de recyclage écologique. Pixels défectueux des écrans à cristaux liquides TFT Les écrans à cristaux liquides à matrice active (TFT) d’une résolution de 1920 x 1080 pixels, se composant chacun de trois sous-pixels (rouge, vert et bleu), utilisent au total env. 6,2 millions de transistors de commande. Compte tenu de ce très grand nombre de transistors et des processus de fabrication extrêmement complexes qui y sont associés, il peut se produire par endroits des pertes ou un mauvais adressage de pixels ou de sous-pixels individuels. Par le passé, il existait de nombreuses méthodes permettant de définir le nombre d’erreurs de pixels tolérées. Mais elles étaient généralement très compliquées et variaient fortement d’un fabricant à l’autre. C’est la raison pour laquelle MEDION, en matière de garantie, se conforme aux exigences strictes et transparentes de la norme ISO 9241-307, classe II pour tous les écrans TFT. Ces exigences se résument comme suit : La norme ISO 9241-307 propose entre autres une définition des caractéristiques relatives aux erreurs de pixels. Les erreurs de pixels sont répertoriées en quatre classes et trois types d’erreur. Chaque pixel se décompose à son tour en trois sous-pixels correspondant aux couleurs de base (rouge, vert, bleu).Français

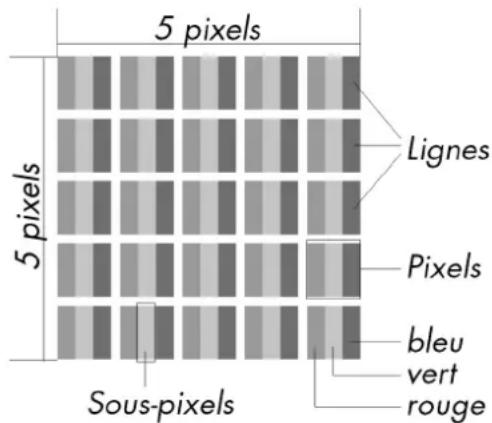

Types d’erreur de pixels : Type 1 : pixel allumé en permanence (point clair, blanc) alors qu’il n’est pas activé. Un pixel devient blanc lorsque les trois sous-pixels sont allumés. Type 2 : pixel éteint (point sombre, noir) alors qu’il est activé. Type 3 : sous-pixel anormal ou défectueux pour les couleurs rouge, vert ou bleu (p. ex. allumé en permanence avec faible luminosité ; une des couleurs n’est pas allumée, clignote ou vacille, mais n’est pas de type 1 ou 2). Information supplémentaire : cluster de type 3 (= défaut de deux sous-pixels ou plus dans un rayon de 5 x 5 pixels). Un cluster est un carré de 5 x 5 pixels (15 x 5 sous-pixels). Classes d’erreurs de pixels : Cl. d’erreur Type 1 Type 2 Type 3 Cluster de type 3 I 0 0 0 - 0 II 2 2 5 - 2 III 5 15 50 5 IV 50 150 500 50 Le nombre d’erreurs tolérées dans les types figurant ci-dessus pour chaque classe est calculé sur un million de pixels et doit être converti en fonction de la résolution physique des écrans. Il en résulte un nombre maximal toléré dans la classe II : Pour une résolution de Millions de pixels Sous-pixels Type (voir ci- dessus) 1024 x 768 (38 cm) 0.786432 2.359296 2 2 4 - 2 1280 x 1024 (43, 46, 48 cm) 1.310720 3.932160 3 3 7 - 3 1600 x 1200 (48 cm) 1.920000 5.760000 4 4 10 - 4 1440 x 900 (48 cm wide) 1.296000 3.888000 3 3 7 - 3 1600 x 900 (51 cm wide) 1.440000 4.320000 3 3 7 - 3 1680 x 1050 (51 cm wide, 56 cm wide) 1.764000 5.292000 4 4 10 - 4 1920 x 1080 (60 cm wide) 2.073600 6.220800 4 4 10 - 4 1920 x 1200 (65 cm wide) 2.304000 6.912000 4 4 10 - 4 La classe I n'est utilisée qu'avec des applications spéciales, p. ex. dans le domaine médical, et implique des suppléments de prix correspondants. La classe II s'est établie comme standard pour les fabricants de très bons écrans axés sur la qualité. Exemple: Un écran de 60 cm se compose de 1920 points d’image (pixels) horizontaux et de 1080 points verticaux, ce qui fait un total de 2 073 600 pixels. Sur un million de pixels, cela représente un facteur arrondi à 2,07. La classe II tolère de cette façon respectivement 4 erreurs du type 1 et du type 2 et 10 erreurs du type 3 ainsi que 4 clusters du type 3. Il ne s’agit cependant pas ici d’un cas couvert par la garantie. La garantie s'applique lorsque le nombre d’erreurs dépasse celui indiqué plus haut dans la classe appropriée. Reproduction du présent mode d'emploi Ce document contient des informations légalement protégées. Tous droits réservés. La reproduction mécanique, électronique ou par quelque autre moyen que ce soit est interdite sans autorisation écrite du fabricant.Caractéristiques techniques

Français Nederlands Deutsch Caractéristiques techniques Modèle X55000 (MD 20144) Taille de l’écran 58,4 cm (23”), TFT Rapport largeur/hauteur 16:9 Tension d'entrée 12V DC 3,0 A Résolution 1920 x 1080 Luminosité 250 cd/m² (typ.) Contraste statique 1.000:1 (typ.) Contraste dynamique 5 000 000:1 Temps de réaction 5 ms (typ.) Temps de réaction 2 ms (gris à gris, typ.) Angle de vision h/v 160°/160° (typ.) CR>10 Entrée RGB, analogique Port D-Sub à 15 broches Entrée RGB, numérique DVI-D avec décodage HDCP Entrée HDMI HDMI avec déverrouillage HDCP Entrée audio jack stéréo 3,5 mm Sortie audio 2 x 1,5 W max. Commande utilisateur Courant MARCHE/ARRÊT, OSD Températures En fonctionnement : 0° C ~ +35° C À l'arrêt : -20° C ~ +60° C Humidité En fonctionnement < 80% (sans condensation) À l’arrêt < 90% Poids avec pied Env. 3,53 kg Dimensions avec pied (lxhxp) Env. 542,7 x 410,3 x 218,3 mm Consommation en veille < 1 watt Consommation en fonctionnement < 30 watts Chargeur Modèle : 036-RHC Fabricant : FSP Tension d'entrée : 100-240V~, 50/60 Hz 1,2 A Tension de sortie : 12V DC 3,0 A

Copyright © 2011 Tous droits réservés. Tous droits d'auteur du présent mode d'emploi réservés. Le copyright est la propriété de la société Medion®. Marques déposées : MS-DOS® et Windows® sont des marques déposées de la société Microsoft®. Pentium® est une marque déposée de la société Intel®. Les autres marques déposées sont la propriété de leurs titulaires respectifs. Sous réserve de modifications techniques et visuelles ainsi que d’erreurs d’impression.Français 22Inhoud
