MODE D'EMPLOI GHF527SI Glem Gas

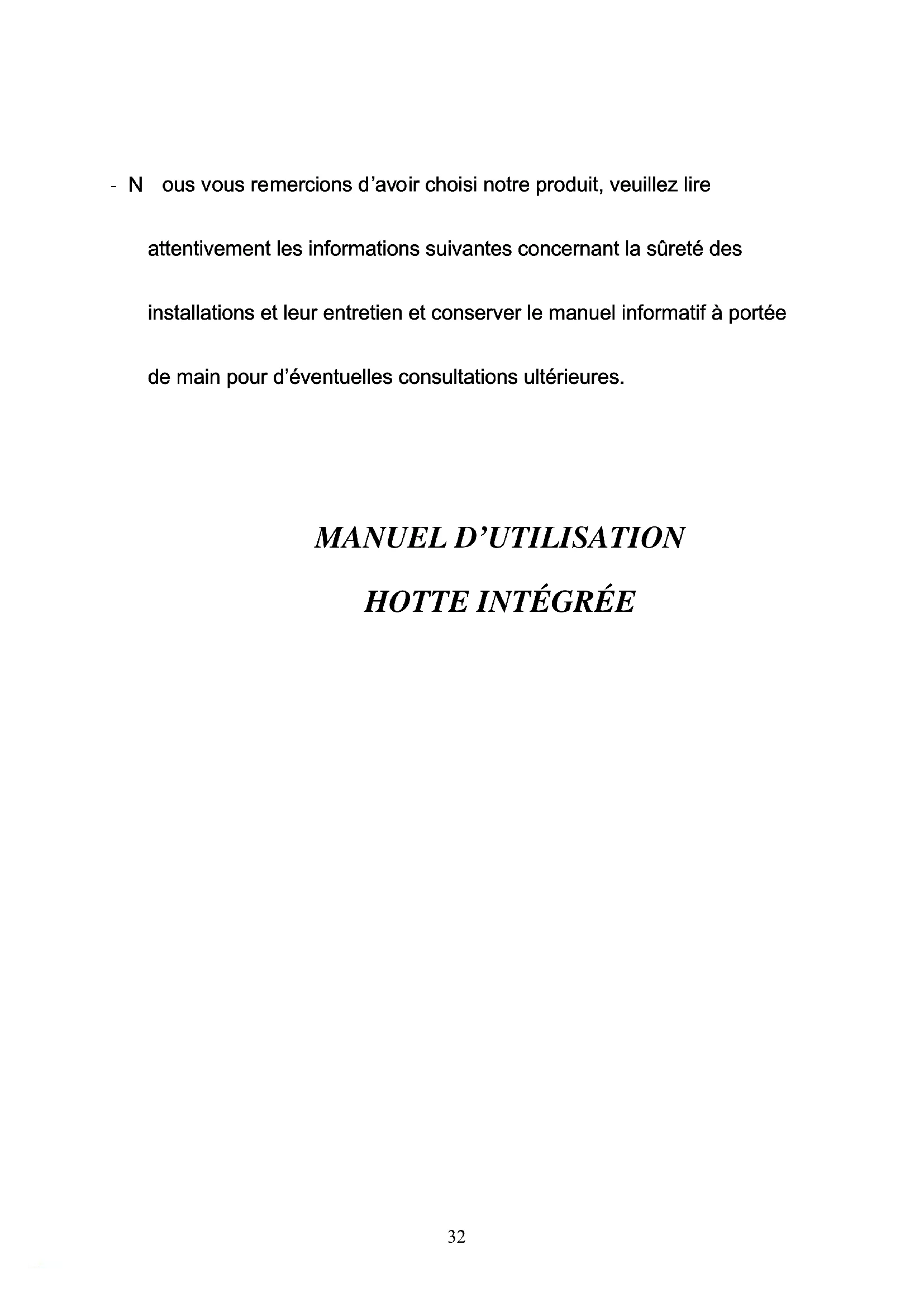

ir choisi notre produit, veuillez lire attentivement les informations suivantes concernant la sûreté des installations et leur entretien et conserver le manuel informatif à portée de main pour d’éventuelles consultations ultérieures.

Cher Client, Si vous suiv ez les instructions contenues dans le présent manuel d’utilisation, notre produit vous permettra de jouir de hautes performances constantes pendant de nombreuses années. SOMMAIRE

• Le fabricant ne sera pas tenu responsable pour tout dommage résultant de l’utilisation non appropriée du produit.

• Veuillez lire le présent manuel d’utilisation avant d’installer et d’utiliser la hotte et veuillez garder le manuel d’utilisation en sécurité pour une éventuelle consultation ultérieure.

• Seul un technicien autorisé et expérimenté peut entreprendre les travaux d’installation et d’entretien.

• Vérifier que la tension principale correspond à celle indiquée sur la plaque signalétique fixée à l’intérieur de la hotte.

• Ne pas raccorder la hotte à des conduits d’échappement qui transportent des fumées de combustion (chaudières, cheminées, etc.)

• Si la hotte est utilisée conjointement à des appareils non électriques (par ex. installation au gaz), un niveau suffisant de ventilation doit être garanti dans la pièce de façon à empêcher le reflux des gaz d’échappement. La cuisine doit disposer d’une ouverture directe sur l’extérieur afin de garantir l’entrée d’air pur.

• La distance minimum entre la hotte aspirante et une table de cuisson au34 gaz est de 750 mm, et 650 mm table de cuisson cuisinière électrique. Si les instructions d ’installation d'une table de cuisson au gaz spécifient une distance plus élevée, cela doit être pris en compte. REMARQUE : Deux personnes ou plus sont nécessaires pour installer ou déplacer cet appareil. Dans le cas contraire, un risque de blessure existe. UTILISATION

• La hotte de cuisine a été exclusivement conçue pour un usage domestique afin d’éliminer les vapeurs de cuisson.

• Ne jamais utiliser la hotte à des fins autres que celles pour lesquelles elle a été conçue.

• Ne jamais laisser de grandes flammes nues sous la hotte qui fonctionne.

• Ajuster l’intensité de la flamme pour la diriger uniquement sur le fond de la casserole ; en s’assurant que la flamme ne dépasse pas sur les côtés.

• La friteuse doit être constamment sous surveillance lors de son utilisation, car l’huile surchauffée peut s’enflammer.

• La hotte ne doit pas être utilisée par des enfants ou toute personne qui n’est pas informée de son utilisation correcte. ENTRETIEN

• Un entretien correct de la hotte assure une bonne performance de l’appareil.

• Débrancher la hotte de l’alimentation principale avant d’effectuer tout travail d’entretien.

• Nettoyer et/ou remplacer les filtres à graisses en aluminium et les filtres au charbon actif après la période de temps donnée.

• Nettoyer la hotte en utilisant un chiffon humide et un détergent liquide neutre.

• ÉLIMINATION : Ne pas jeter ce produit avec les déchets ménagers. Le tri de ces ordures est nécessaire pour un traitement adapté. ATTENTION!! Dans certaines circonstances, les appareils électriques peuvent être une source de danger.35

• Ne pas vérifier l’état des filtres lorsque la hotte fonctionne.

• Ne pas toucher l’ampoule après utilisation de l’appareil.

• Ne pas débrancher l’appareil avec les mains mouillées.

• Éviter les flammes nues, car elles peuvent endommager les filtres et déclencher un incendie.

• Surveiller constamment la friture, car l’huile surchauffée peut s’enflammer.

• Débrancher la prise électrique avant tout travail d’entretien.

• Les enfants ne sont pas conscients des risques que comportent les appareils électriques. C’est pourquoi il faut uniquement utiliser l’appareil sous la surveillance d’un adulte et le conserver hors de la portée des enfants.

• Ne pas utiliser ce produit à l’extérieur.

• Cet appareil n’a pas été conçu pour être utilisé par des personnes (y compris des enfants) présentant un handicap physique, sensoriel ou mental, ou un manque d’expérience et de connaissance, à moins qu’elles n’aient été informées de la manière d’utiliser l’appareil et qu’elles soient surveillées par une personne responsable de leur sécurité. Il faut surveiller les enfants afin de s’assurer qu’ils ne jouent pas avec l’appareil.

• Il doit y avoir une ventilation adéquate dans la pièce où la hotte est utilisée en même temps que des appareils qui brûlent du gaz ou d’autres combustibles.

• Le non-respect des instructions de nettoyage peut engendrer un risque d’incendie.

• Ne pas flamber sous la hotte aspirante.

• L’air évacué ne doit pas l’être dans un conduit utilisé pour les fumées provenant d’appareils brûlant du gaz ou d’autres combustibles.36

Remarque 1 : Sur les hottes en inox, retirer avec précaution le film de protection en plastique de toutes les surfaces extérieures de la hotte avant l’installation finale. Remarque 2: Au moins deux personnes sont nécessaires pour monter la hotte. DESCRIPTION / CONNEXIONS La hotte peut être ins tallée dans sa version évacuation ou recyclage. Version évacuation La hotte aspire les vapeurs de cuisson chargées de fumées et d’odeurs à travers les filtres à graisses et les expulse à l’extérieur via le tuyau de sortie.37

ttention: Pour réduire le risque d’incendie, l’utilisation de conduits en métal est conseillée. Ne pas utiliser de matériaux inflammables pour évacuer l’air.

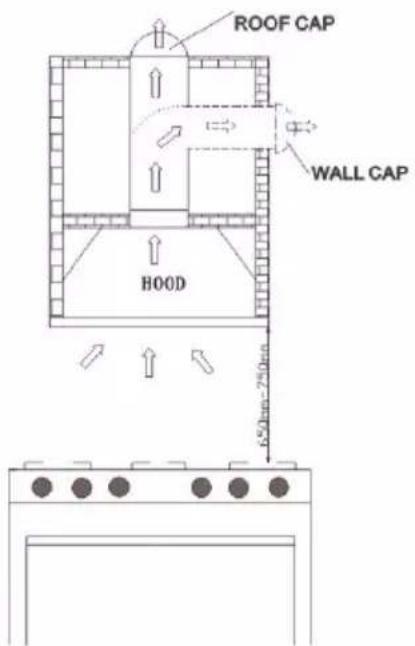

1. Choisir où le conduit va passer entre la hotte et l’extérieur.

2. Un conduit droit et court assurera un meilleur fonctionnement de la

3. Un conduit long, des coudes et autres transitions réduisent les

performances de la hotte. Il faut en utiliser le moins possible. Des conduits plus larges peuvent être nécessaires pour améliorer les performances des longs tuyaux.

4. Il est recommandé d’utiliser un conduit rond de Ø120mm.

5. L’air ne doit pas être libéré dans un conduit qui est utilisé pour évacuer

les fumées des appareils qui brûlent du gaz ou d’autres combustibles. Les régulations en vigueur concernant l’évacuation de l’air doivent être respectées. Consulter les autorités locales et les codes du bâtiment pour les exigences en matière de conduits d’évacuation.

6. Installer un capuchon de toit ou de mur. Raccorder le conduit rond au

capuchon et remonter jusqu’à l’emplacement de la hotte. Version recyclage La hotte aspire les vapeur s de cuisson saturées de fumées et d’odeurs à travers les filtres à graisses et le filtre à charbon actif et réinjecte de l’air pur dans la pièce. Pour une efficacité constante, le filtre à charbon actif doit être remplacé régulièrement. Il faut choisir dès le début le type d’installation (recyclage ou évacuation). Pour une plus grande efficacité, nous vous recommandons d’installer la hotte dans sa version évacuation. Raccordement élect rique

• Le câblage électrique doi t être effectué par une personne qualifiée, conformément aux normes et standards en vigueur. Mettre le système38

ors tension au compteur électrique avant d’effectuer le câblage.

• Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, un agent de service ou une autre personne tout aussi compétente afin d’éviter tout risque d’accident.

• Ne pas utiliser une prise ou une rallonge autre que celles fournies initialement avec la hotte. INSTALLATION Avant de commencer l’in stallation, pour mieux gérer la hotte, nous vous conseillons d’enlever le panneau frontal. La hotte a été conçue pour être utilisée avec un conduit d’évacuation de Ø120mm. INSTALLATION VERSION RECYCLAGE & ÉVACUATION: Avant de la fixer, la conduite d’évacuation de l’air vers l’extérieur doit être installée. Utiliser une conduite d’évacuation avec : - la longueur minimum indispensable ; - le moins de coudes possible (angle maximum du coude: 90°) ; - le matériel certifié (selon les normes locales, de construction et d’incendie) ; et aussi lisse que possible à l’intérieur. Il est également recommandé d’éviter les changements drastiques dans la section transversale (diamètre recommandé: 120mm). En version recyclage, veillez à conserver des sorties d'air dans le meuble, pour la réintroduction de l'air purifié dans la pièce. Installation sous le meuble

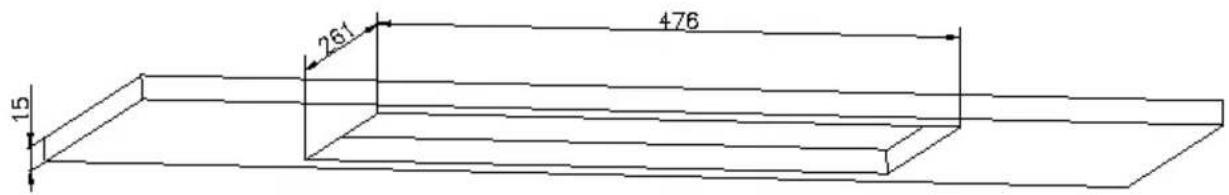

1. Dans le cadre d'une installation en évacuation, avant de fixer la hotte

au meuble, percer un trou de 135 mm de diamètre pour la conduite d’évacuation de Ø120mm dans le meuble.

s tous les ca s, vérifier la position de la prise de courant et prévoir où le câble passera, puisqu’il faudra peut-être faire un trou dans l’unité murale pour l’accueillir.

3. Dévisser les 2 vis visibles situées sur les côtés intérieurs du cadre de

filtre de la hotte et enlever le panneau frontal. Les 6 trous de montage39

utour de l’unité sont alors accessibles.

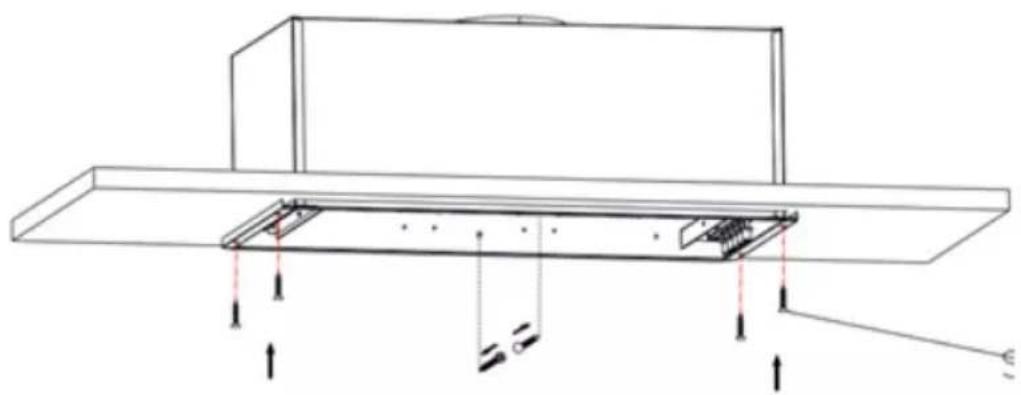

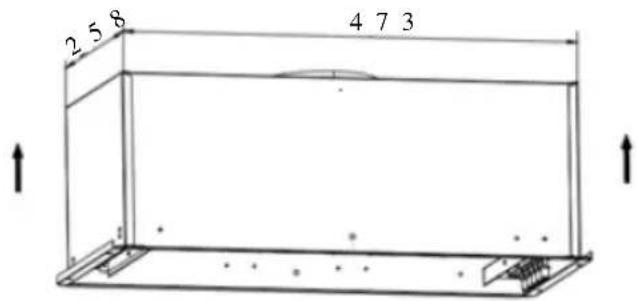

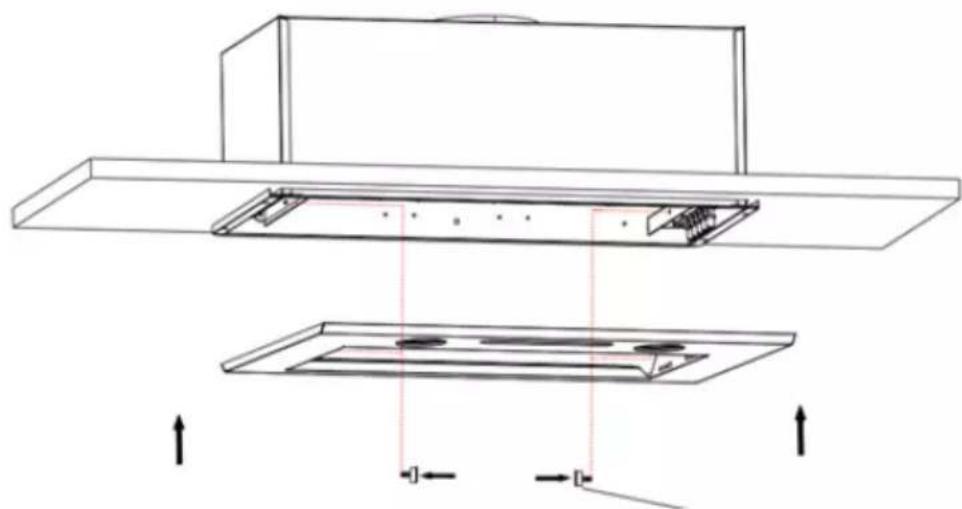

4. Soulever la hotte et la placer dans l’ouverture du caisson. Sécuriser

l’unité en utilisant 6 longues vis de montage.

5. Placer le panneau frontal sur la hotte en vissant 2 vis.

6. Visser les lampes LED dans les trous prévus à cet effet dans le sens des

aiguilles d’une montre.

accordement électrique.

L’installation est à présent terminée. Remarque:

L’air évacué ne doit pas être aspiré dans un conduit qui est utilisé pour les émanations provenant d’appareils qui brûlent du gaz ou d’autres combustibles. -Si les instructions de montage pour la table de cuisson au gaz spécifient une distance supérieure à 750 mm, il faut le prendre en compte. -Les réglementations concernant l’évacuation de l’air vicié doivent être respectées. Vérifier auprès des autorités locales les codes de construction pour les équipements d’évacuations.

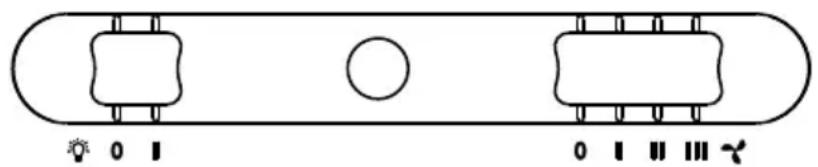

COMMANDES Delete this text Cette hotte est commandée en utilisant le curseur sur le panneau frontal. L’interrupteur «éclairage » permet d’allumer et d’éteindre la lumière. L’interrupte ur «ventilation» permet de régler le ventilateur sur les 3 vitesses:

ENTRETIEN FILTRE À GRAISSES

• Le filtre à graisse doit être nettoyé régulièrement (tous les deux mois d’utilisa tion, voire plus en cas d’usage intensif). Utiliser une solution chaude à base de détergent.

• Le filtre à graisse est lavable au lave-vaisselle. Le lavage au lave-vaisselle peut engendrer une coloration du filtre qui n'altère en rien son efficacité. FILTRE À CHARBON Ce filtre n’est pas lavable, ne peut pas être régénéré et doit être remplacé environ tous les 3 mois d’utilisation, ou plus souvent en cas d’utilisation intensive.

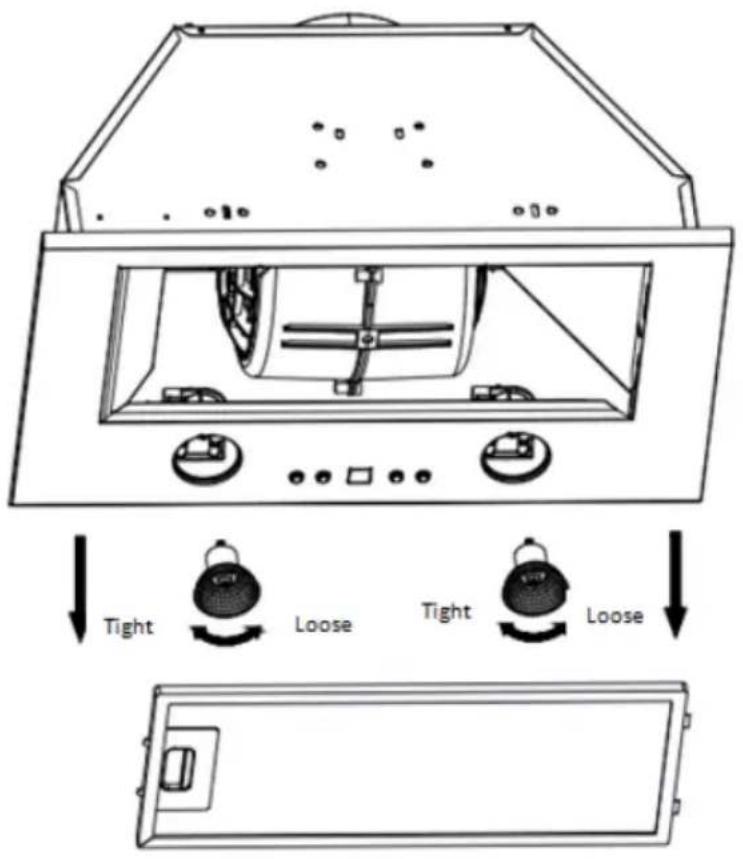

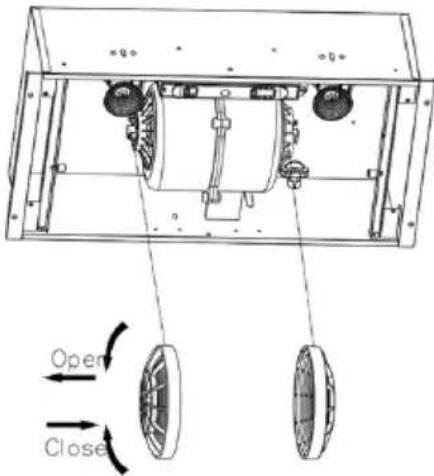

1. Pour installer le filtre à charbon, tourner

jusqu’à entendre le clic final.

2. Installer le panneau frontal après avoir

installé le filtre à charbon.

3. Pour retirer le filtre à charbon, retirer

tout d’abord le panneau frontal, puis le filtre à charbon en tournant dans le sens contraire des aiguilles d’une montre.

LAMPES Cette hotte est équipée de deux SPOTS LED GU10 (AC 230V, 4W max. chacun)

AVERTISSEMENT: Toujours couper l’alimentation électrique avant d’effectuer

une quelconque opération sur l'appareil. Pour changer un spot LED:

1. Enlever le filtre en aluminium.

2. Dévisser le spot LED dans le sens inverse des aiguilles d’une montre, et

remplacer avec le même type de LED.42

REMPLAÇANT LES LAMPES LED. Nous conseillons d’utiliser uniquement des lampes avec les mêmes caractéristiques que celles remplacées.43

• De l’eau chaude avec un peu de savon ou détergent suffisent généralement.

• Conclure chaque nettoyage en rinçant à l’eau claire. Essuyer avec un chiffon doux et propre pour éviter les traces d’eau.

• En cas de décoloration ou de dépôts persistants, utiliser un nettoyant ménager qui n’attaque pas avec un peu d’eau et un chiffon doux.

• Pour les dépôts tenaces, utiliser un tampon de récurage en plastique ou une brosse douce avec du nettoyant et de l’eau. Frotter légèrement . Éviter d’exercer une pression trop grande qui risque d’endommager la surface.

• Ne pas laisser les dépôts longtemps sur la surface.

• Ne pas utiliser de paille de fer ou une brosse en acier ordinaire. Des petits morceaux d’acier pourr aient adhérer à la surface et engendrer de la rouille.

• Ne pas permettre aux solutions salines, désinfectants, javel ou agents de nettoyage de rester en contact avec la surface pour une longue période. De nombreux produits cités ci-dessus contiennent des produits chimiques qui peuvent endommager la surface. Rincer à l’eau après l’exposition et sécher avec un chiffon propre.

• L es surfaces peintes doiv ent être nettoyées avec de l’eau chaude et du détergent doux uniquement.

DÉPANNAGE La hotte peut ne pas fonctionner ou fonctionner incorrectement. Avant d’appeler le service après-vente, éteindre l’appareil, débrancher l’alimentation électrique et se référer au présent guide pour déterminer le problème.

i le dysfonctionnement persiste, contacter notre service après-vente et préciser la nature du problème, le modèle de l’appareil et son numéro de série (sur la plaque signalétique à l’intérieur de la hotte) États Raisons Solutions Pas de réponse des lampes et du mote

1. La fiche n’est pas

dans la prise de courant.

d’alimentation est endommagé.

1. S’assurer que la fiche est

enfoncée correctement dans la prise de courant.

2. Remplacer le cordon

d’alimentation s’il est endommagé. Un fusible est endommagé. Remplac er le fusible su r le circuit imprimé. L’interrupteur est endomm agé. Réparer ou remplacer l’interrupteur. La lampe

fonctionne pas La lam pe est endommagée. Remplacer la lampe endommagée. Le corps de la hotte vibre et est très bruyant

1. La hotte n’a pas été

installée conformément au processus d’installation décrit dans le manuel d’instruction.

2. Vérifier si le joint

de raccordement de chaque partie n’est pas endommagé. S’assurer que la hotte a été installée conformément au manuel d’instruction.45 L’extraction d’air n’est pas Vérifier si la distance entre la hotte et le haut de la table de cuisson n’est pas trop grande.

65-75cm. S’assurer que la ventilation est adéquate. Ouvrir la porte et les fenêtres correctement. Améliorer l’environnement. Le conduit est endommagé.

iltre à graisse ou filtre à charbon obstrués. Sor tie de l’extraction d’air obouchée. Réparer ou rempl acer le conduit endommagé. Remplacer ou nettoyer les filtres. Nettoyer la sortie de l’extraction d'air.- O
