MODE D'EMPLOI FX4555 DL Dörr

LED Flex Panel FX-3040 DL / FX-4555 DL Daylight Panneau LED flexible NOUS VOUS REMERCIONS d’avoir choisi un produit de qualité de la société DÖRR. Afi n d’apprécier pleinement cet appareil et de profi ter au mieux de ses fonctions, nous vous recommandons de lire soigneusement les instructions et les consignes de sécuri- té avant la première utilisation. Veuillez garder cette notice d’utilisation ensemble avec l’appareil pour une utilisation postérieure. Dans le cas où l’appareil est utilisé par plu- sieurs personnes, veuillez mettre cette notice à leur disposition. Lorsque vous vendez l’appareil, cette notice d’utilisation doit accompagner l’appareil et doit être livrée avec La société DÖRR se dégage de toute responsabilité dans le cas de dégâts dûs à une utili- sation non conforme de l’appareil ou dûs au non-respect de la notice d’utilisation et des consignes de sécurité. 01 |

Seulement pour l’illumination pour des buts photographiques. L’appareil n’est pas approprié pour l’illumination permanente d’une pièce.

Veuillez utiliser l‘appareil seulement avec les câbles d‘origine. N‘utilisez pas une ral- longe. Alternativement, vous pouvez utiliser l‘appareil avec un accumulateur lithium- ion du type V-Mount (en option).

Veuillez à ce que l’appareil soit bien ventilé pendant son utilisation. Veuillez éteindre l’appareil après utilisation.

Avant que vous ne coupiez l’alimentation électrique, veuillez éteindre l’appareil au moyen de l’interrupteur principale.

Les ampoules LED ne peuvent pas être remplacées.

Tenir l’appareil à l’écart de pluie, de l’humidité, de l’exposition directe aux rayons solaires. Protégez l’appareil des températures trop élevées.

Veuillez ne pas utiliser ou toucher l’appareil avec les mains mouillées.

Veuillez ne pas déposer des objets lourds sur le panneau LED et veuillez ne pas exercer de la pression sur le panneau LED.

Veuillez protéger le panneau LED des objets pointus et coupants. Veillez à ne pas uti- liser le panneau LED lorsqu’il est abîmé. Dans le cas de défaillance adressez-vous à un spécialiste avant que vous ne le mettiez de nouveau en marche.

Dans le cas où l’appareil s’avère défectueux ou défaillant, n’essayez surtout pas l’ouvrir ou le réparer vous-même – danger d‘électrocution! Veuillez-vous adresser à un spé- cialiste.

Veuillez ne pas utiliser l’appareil à la proximité de radiotéléphones et d’appareils, qui puissent produire des champs électromagnétiques forts (par exemple moteurs élec- triques).

Les personnes avec restrictions physiques ou cognitives doivent utiliser l’appareil sous la direction et surveillance d’un tiers.

Les personnes avec un pacemaker, avec un défibrillateur ou avec un autre type d’implant électronique doivent garder une distance minimale de 15 jusqu’à 20 cen- timètres, étant donné que l’appareil produit un champ magnétique.

L’appareil n’est pas un jouet. Veuillez tenir l’appareil, ses accessoires et les matériaux d’emballage à l’écart des enfants et des animaux domestiques afin d’éviter des acci- dents et des étouffements.

Veuillez protéger l’appareil des saletés. Nettoyez pas l’appareil avec de l’essence ou avec d’autres agents nettoyants agressifs. Nous recommandons pour le nettoyage des pièces extérieures de l’appareil un chiffon microfibre légèrement imbibé d’eau exempt de peluches. Avant le nettoyage de l’appareil veuillez couper l’alimentation électrique!

Rangez l’appareil dans un endroit non poussiéreux, sec et frais.

Veuillez pratiquer une gestion correcte des déchets électriques lorsque votre appareil est défectueux ou obsolète selon la directive de gestion des déchets électriques et électroniques DEEE. Vous pouvez recevoir plus d’informations concernant le recyclage des appareils électriques et électroniques, son retraitement et les points de collecte, près des services municipaux, des entreprises spécialisées dans l’élimination des déchets.

02 | DESCRIPTION DU PRODUIT

Les panneaux fl exibles DÖRR LED FX sont dotés de la technologie de pointe LED et sont absolument fl exibles en ce qui concerne son utilisation. Les panneaux fl exibles LED ga- rantissent un éclairage régulier et clair même dans des zones inaccessibles ou dans des petits espaces. Les panneaux fl exibles avec une hauteur de seulement 10 millimètres peuvent être pliés ou enroulés et peuvent être facilement transportés. Les panneaux fl exibles sont adéquats pour des prises de vue de portrait, de produit ou de vidéo. 03 | CARACTÉRISTIQUES

Température de couleur 5600 K (lumière du jour)

Ampoules LEDs durables et écologiques

Faible consommation d’énergie

Éclairage réglable en continu au moyen de variateur de tension

Utilisation avec bloc d’alimentation (inclus) ou accumulateur lithium-ion du type V-Mount (en option chez DÖRR)12 04 | NOMENCLATURE

04.4 Autres accessoires inclus dans la fourniture

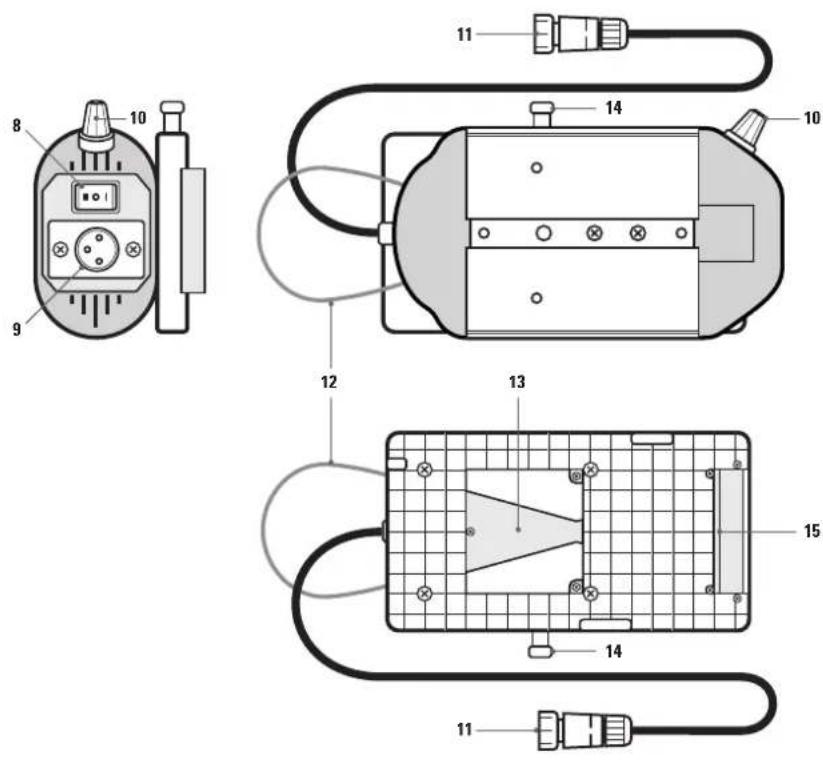

04.2 Unité de contrôle

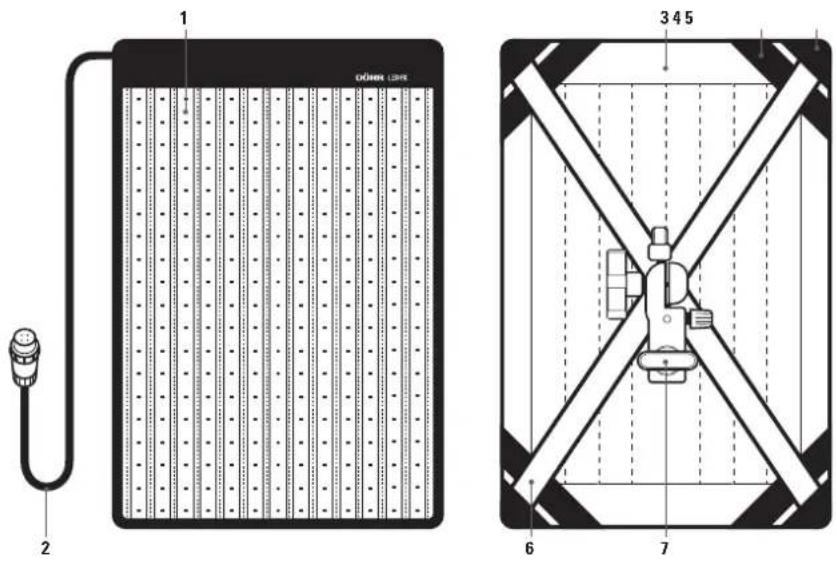

Surface lumineuse LED Câble de raccordement (sur l’unité de contrôle) Borde bande velcro Rubans stretch Pointes de maintien Cadre X Adaptateur pour trépied lampes (orientable)

Câble de raccordement avec touche de déverrouillage (sur unité de contrôle) Douille câble d’alimentation électrique Câble d‘alimentation

Bande velcro avec adaptateur du type V-Mount Montage bandes velcro

Interrupteur principal

Douille de raccordement bloc d‘alimentation Régulateur d’éclairage/Variateur de tension Câble de raccordement (sur le panneau LED fl exible) Câble de suspension Connexion accumulateur du type V-Mount Touche de déverrouillage V-Mount Contacts accumulateur +/-

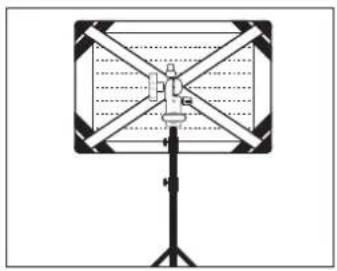

05 | MONTAGE Cadre X Veuillez écarter le cadre X (6) et glissez les bouts des barres dans les pointes de main- tien (5). Au moyen de l‘adaptateur pour trépied lampes (7) vous pouvez monter le panneau LED fl exible sur un trépied pour lampes (en option), étant orientable dans un plan vertical ou horizontal. Montage des bandes velcro Au moyen des di érentes bandes velcro (20), vous pouvez fi xer ou accrocher le panneau LED fl exible par exemple sur un mur, au plafond ou vous pouvez raccorder plusieurs panneaux fl exibles LED tous en- sembles.

06 | MISE EN SERVICE/UTILISATION

ATTENTION Avant que vous établissiez ou débranchiez des connexions par câble, veillez à ce que l’unité de contrôle soit éteinte (Interrupteur principal (8) sur position O= éteint).

06.1 Établir la connexion électrique

Veuillez brancher le câble de raccorde- ment (2) sur le panneau LED fl exible avec le câble de raccordement (11) sur l’unité de contrôle. Veuillez tenir compte des pins et des trous. Veuillez fermer en tournant le capuchon vissé bleu. Pour déconnecter la connexion par câble, veuillez absolument auparavant dévisser le capuchon bleu!

06.2 Fonctionnement avec bloc

1. Veuillez enfoncer le câble de raccor-

dement (16) sur le bloc d’alimentation dans la douille de raccordement (9) sur l’unité de contrôle jusqu’à ce que le connecteur s’enclenche de manière audible. Veuillez tenir compte des pins et des trous. Pour retirer le connecteur de connexion veuillez toujours appuyer sur la touche de déverrouillage!

2. Veuillez enfoncer le câble d‘alimen-

tation (18) dans la douille du câble d‘alimentation (17) et branchez le bloc d’alimentation avec une prise de courant.

3. Veuillez allumer le panneau LED flexible

au moyen de l’interrupteur principal (8) sur l’unité de contrôle: Interrupteur principale (8) position II = fonction- nement avec bloc d’alimentation Note Au moyen du câble de suspension (12) ou de la bande velcro avec adaptateur du type V-Mount (19) incluse dans la livraison vous pouvez monter l’unité de contrôle par exemple sur un trépied pour lampes (en option) ou fi xer le bloc d’alimentation sur l’unité de con- trôle. Pour cela veuillez bien glisser l’adaptateur du type V-Mount (19) dans la connexion accumulateur du type V-Mount (13). Au moyen des bandes velcro fi xez l’unité de contrôle ou le bloc d’alimentation. Afi n de retirer l’adaptateur du type V-Mount veillez appuyer sur la touche de déverrouillage (14).

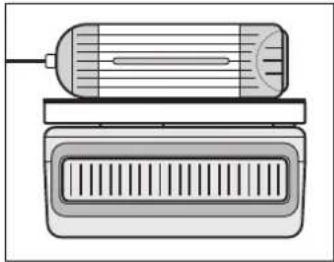

06.3 Fonctionnement avec accumulateur lithium-ion du type V-Mount

(en option) Les accumulateurs lithium-ion du type V-Mount en option chez DÖRR. Voir chapitre 10 | ACCESSOIRES EN OPTION. ATTENTION Avant chaque utilisation avec un accumu- lateur du type V-Mount veuillez éteindre le panneau LED fl exible au moyen de l’interrupteur central (8 = Position O) et dé- brancher le bloc d’alimentation de l’unité de contrôle. Pour retirer le connecteur de connexion veuillez toujours appuyer sur la touche de déverrouillage!

1. Veuillez glisser l‘accumulateur lithium-ion du type V-Mount dans la connexion accu-

mulateur du type V-Mount (13) jusqu’à ce que l’accumulateur s’enclenche. Veillez à la polarité correcte de l’accumulateur +/- (15).

2. Veuillez allumer le panneau LED flexible au moyen de l’interrupteur principal (8) sur

l’unité de contrôle: Interrupteur principal (8) position I = fonctionnement avec accu- mulateur

3. Afin de retirer l’accumulateur du type V-Mount veuillez éteindre le panneau LED fle-

xible au moyen de l’interrupteur central (8 = Position O). Appuyer sur la touche de déverrouillage (14) et glissez l’accumulateur pour le retirer.

06.4 Réglage en continu de l‘éclairage

Vous pouvez régler l’éclairage en continu en tournant le régulateur d’éclairage (10). ATTENTION Après chaque utilisation, veuillez éteindre le panneau LED fl exible au moyen de l’interrupteur central (8 = Position O).

07 | NETTOYAGE ET RANGEMENT

Ne nettoyez pas l’appareil avec de l’essence ou avec d’autres agents nettoyants agres- sifs. Nous recommandons pour le nettoyage des pièces extérieures de l’appareil un chif- fon micro fi bre légèrement imbibé d’eau exempt de peluches. Avant chaque nettoyage veuillez couper l’alimentation électrique! Veuillez ranger l’appareil dans un endroit sec, frais et exempt de poussières. Cet appareil n’est pas un jouet – gardez l’appareil à l’écart des enfants et des animaux domestiques. Modèle FX-3040 DL FX-4555 DL Article n° 373620 373625 Nombre d‘ampoules LEDs 280/blanches 504/blanches Température de couleur 5600 K Puissance 34 W 62 W Angle éclairage 10 - 360° Indice de rendu de couleur (CRI) 95 R

Éclairement lumineux 0,5 m: 3680 Lux 0,5 m: 6940 Lux 1,0 m: 1230 Lux 1,0 m: 2470 Lux Tension de fonctionnement DC 15 V 5A Fonctionnement par Bloc d‘alimentation AC100~240V 50/60Hz (inclus) ou accumulateur lithium-ion du type V-Mount (en option) Dimensions environ 315 x 450 x 10 mm environ 460 x 600 x 10 mm Dimensions surface lumineuse environ 300 x 395 mm environ 445 x 545 mm Poids panneau LED environ 288 g environ 440 g Poids unité de contrôle environ 500 g Poids bloc d‘alimentation avec câble environ 395 g

1x Panneau LED fl exible 1x Unité de contrôle avec plaque de montage de l’accumulateur du type V-Mount 1x Bloc d‘alimentation 1x Câble d’alimentation 1x Cadre X 1x Adaptateur pour trépied lampes 1x Bande velcro avec adaptateur du type V-Mount 1x Kit de montage bande velcro

10 | ACCESSOIRES DÖRR EN OPTION

Veuillez-vous renseigner près du commerce spécialisé en ce qui concerne la ligne spécia- le d’accessoires pour des panneaux fl exibles LED DÖRR:

11 | MONTAGE DES ACCESSOIRES EN OPTION

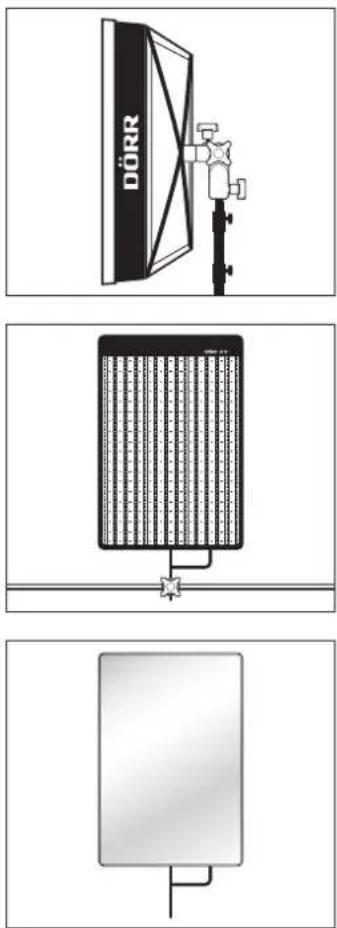

Di useur Softbox DÖRR (en option) Le di useur Softbox pour panneau fl exib- le veille à ce que la lumière soit douce et di use. Le di useur Softbox est tout sim- plement fi xé au bord de bande velcro du panneau LED fl exible (3). Le di useur Soft- box sera recouvert de la housse di useur incluse dans la livraison Flag Panel DÖRR (en option) Le cadre métallique du di useur Flag Panel DÖRR est idéal pour fi lmer. Veuillez fi xer le panneau LED fl exible au moyen des rubans stretch (4) au di useur Flag Panel et fi xez le di useur Flag Panel sur un rail stabili- seur coulissant par ex. Le Flag Panel DÖRR est livré avec une housse en tissu. De cette manière le Flag Panel peut aussi être utilisé comme di u- seur. 12 | GESTION DES DÉCHETS, MARQUAGE CE, DÉCLARATION DE CONFORMITÉ UE GESTION DES DÉCHETS DE PILES ET D‘ACCUMULATEURS Les piles sont marquées avec un symbole d’une poubelle barrée. Ce symbole indique que les piles et batteries rechargeables usagées ne doivent pas être traitées comme de simples déchets ménagers. Les piles et batteries peuvent contenir des substances dangereuses qui ont des conséquences négatives sur l’environnement et sur la santé humaine. S‘il vous plaît utiliser les systèmes de reprise et de collecte disponibles dans votre pays pour l‘enlèvement des dé- chets de piles.

La directive DEEE (Déchets d’équipements électriques et électroniques qui a été mise en place le 13 février 2003) a eu comme conséquence une modifi cation de la gestion des déchets électriques. L’objectif essentiel de cette directive est de réduire la quantité de déchets électriques et électroniques (encouragement de la réutilisation, du recyclage et d’autres formes de retraitement avec le but de réduire la quantité de déchets). Le symbole DEEE (poubelle) sur le produit et sur l’emballage attire l’attention sur le fait que le produit ne doit pas être traité avec les déchets ménagers. Vous êtes responsable de remettre tous les appareils électriques et électroniques usagés à des points de collecte corres- pondants. Un tri sélectif ainsi comme la réutilisation sensée des déchets élec- triques sont des conditions préalables pour une bonne gestion des ressources. En outre le recyclage des déchets électriques est une contribution pour la conservation de la nature et ainsi préserver la bonne santé des êtres humains. Vous pouvez recevoir plus d’informations concernant le recyclage des appareils électriques et électroniques, son retraitement et les points de collecte, près des services municipaux, des entreprises spécialisées dans l’élimination des déchets, du commerce spécialisé et près du fabricant de l’appareil. CONFORMITÉ SELON LA DIRECTIVE EUROPÉENNE ROHS Ce produit satisfait la directive 2011/65/UE du Parlement et Conseil Européen de 08.06.2011 concernant l’utilisation limitée de substances dangereuses dans des appareils électriques et électroniques (RoHS) ainsi comme leurs variations.
