DT60/65 - Décodeur TV numérique SAGEM - Notice d'utilisation et mode d'emploi gratuit

Norme de réception	DVB-T (TNT terrestre)
Standard vidéo	MPEG-2 définition standard (SD)
Connectique TV	2 prises Péritel (TV et AUX)
Entrée antenne	IEC femelle, 75 ohms
Bypass RF antenne	Oui
Guide électronique des programmes	Oui (EPG)
Télétexte	Oui
Sous-titres	DVB et télétexte
Contrôle parental	Oui (norme CSA, code PIN)
Listes de chaînes favorites	Oui
Enregistrement magnétoscope	Oui (via Péritel AUX)
Minuteries	Oui
Consommation en veille	Moins de 2 W
Consommation en fonctionnement	Moins de 5 W
Dimensions	200 x 39 x 105 mm
Poids	0,4 kg
Couleur	Noir

FOIRE AUX QUESTIONS - DT60/65 SAGEM

Comment installer le décodeur SAGEM DT60/65 sur ma télévision ?

Connectez le câble d'antenne à l'entrée RF du décodeur, puis reliez la sortie Péritel TV à votre télévision à l'aide d'un câble Péritel. Branchez l'alimentation, allumez le décodeur et suivez l'assistant de première installation pour lancer la recherche automatique des chaînes TNT.

Le décodeur DT60/65 est-il compatible avec une télévision sans prise HDMI ?

Oui, le SAGEM DT60/65 dispose de deux prises Péritel (TV et AUX) et ne possède pas de sortie HDMI. Il est donc parfaitement adapté aux téléviseurs classiques équipés de prises Péritel, y compris les modèles anciens.

Comment lancer la recherche automatique des chaînes TNT ?

Accédez au menu du décodeur via la télécommande, puis sélectionnez Installation ou Recherche des chaînes. Le décodeur effectue un balayage complet des fréquences UHF/VHF et mémorise toutes les chaînes disponibles dans votre zone de réception.

Aucune image ne s'affiche, que faire ?

Vérifiez d'abord que votre télévision est réglée sur l'entrée AV/Péritel correspondante. Assurez-vous que le câble d'antenne est bien connecté et que votre installation reçoit le signal TNT. Si l'image reste absente, relancez une recherche automatique des chaînes depuis le menu.

Comment activer les sous-titres sur le SAGEM DT60/65 ?

Appuyez sur le bouton Sous-titres de la télécommande lors d'un programme en cours, ou accédez au menu Configuration pour définir votre langue de sous-titres par défaut. Le décodeur supporte les sous-titres DVB et le télétexte.

Comment utiliser le contrôle parental ?

Dans le menu Configuration, activez le contrôle parental conforme à la réglementation CSA. Vous pouvez bloquer l'accès à certaines chaînes par code PIN. Cette fonctionnalité permet de restreindre la réception de contenus non adaptés aux enfants.

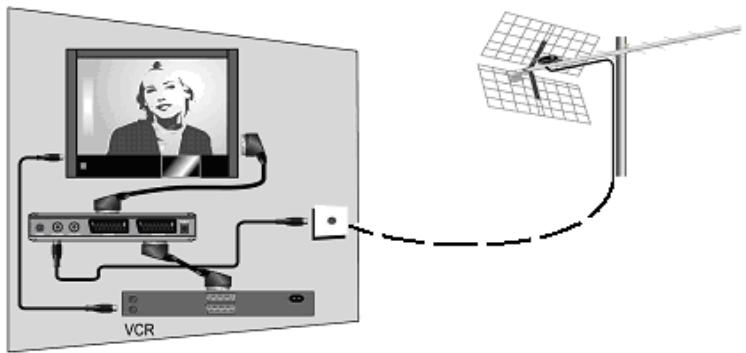

Puis-je programmer un enregistrement avec mon magnétoscope ou lecteur DVD ?

Oui, grâce à la prise Péritel AUX, vous pouvez relier votre magnétoscope ou enregistreur DVD. Utilisez les minuteries intégrées du décodeur pour programmer l'heure de début et de fin d'enregistrement, puis lancez l'enregistrement depuis votre appareil.

Quelle est la consommation électrique du DT60/65 ?

En veille, le décodeur consomme moins de 2 watts, ce qui en fait un appareil économe en énergie. En fonctionnement normal, la consommation reste inférieure à 5 watts.

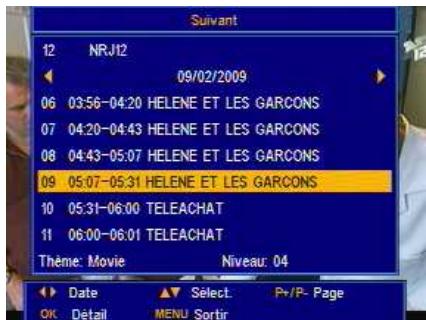

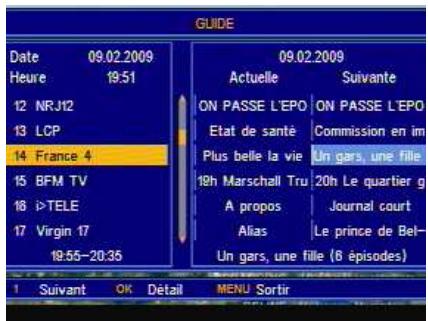

Comment accéder au guide électronique des programmes (EPG) ?

Appuyez sur le bouton EPG ou Guide de la télécommande pour afficher le guide électronique des programmes. Il vous permet de consulter les émissions en cours et à venir sur l'ensemble des chaînes TNT disponibles.

Comment créer une liste de chaînes favorites ?

Dans le menu Chaînes ou Configuration, sélectionnez les chaînes que vous souhaitez ajouter à vos favoris. Vous pouvez ainsi naviguer rapidement entre vos chaînes préférées sans parcourir l'ensemble de la liste.

Le décodeur fonctionne-t-il avec une antenne d'intérieur ?

Oui, le SAGEM DT60/65 peut fonctionner avec une antenne d'intérieur si le niveau de signal TNT est suffisant dans votre habitation. En cas de réception instable, une antenne d'extérieur ou amplifiée est recommandée pour une qualité d'image optimale.

Le DT60/65 dispose-t-il d'un port USB ou d'une connexion internet ?

Non, le SAGEM DT60/65 est un décodeur TNT de génération standard qui ne dispose ni de port USB, ni de connexion internet ou Wi-Fi. Il est dédié à la réception des chaînes TNT gratuites en définition standard via l'antenne hertzienne.

MODE D'EMPLOI DT60/65 SAGEM

Mode d'emploi / Manuale d'uso

Français :

Page 1

Italiano :

Page 21

La nouvelle génération de récepteurs vous ouvre les portes des derniers services numériques et vous permet, ainsi qu'à votre famille, de désiraisément parmi les valeurs fonctions de la télévision numérique. Dès que vous aurez accordé de leur récepteur, vous pourrez profiter de la totalité des services. Vous pourrez mettre à jour votre récepteur par le signal reçu si de nouvelles fonctions ou nouveaux services sont disponibles. Le récepteur SAGEM suit une stratégie de développement continu, c'est pourquoi nous nous réservons à tout moment le droit d'apporter sans préavis des modifications ou améliorations au produit décrit dans ce mode d'emploi.

Ce produit est conforme à la directive CEM 89/336/CEE.

Marquage ce:

Le marquage CE atteste de la conformité des produits aux exigences essentielles de la directive R&TTE 1999/5/CE relative aux équipements hertziens et de télécommunication, ainsi qu'aux directives 2006/95/CE sur la sécurité et 2004/108/EC concernant la compatibilité électromagnétique, définies par le Parlement européen et le Conseil pour minimiser les interférences électromagnétiques et préserver la santé et la sécurité de l'utilisateur.

La déclaration de conformité CE peut être visualisée sur le site www.sagemcommunications.com, section «support», ou peut être obtenue à l'adresse suivante:

4, Rue du Petit Albi - 95800 Cergy Saint-Christophe

France

SAGEM est une marque déposée du groupe SAFRAN

Tous droits réservés

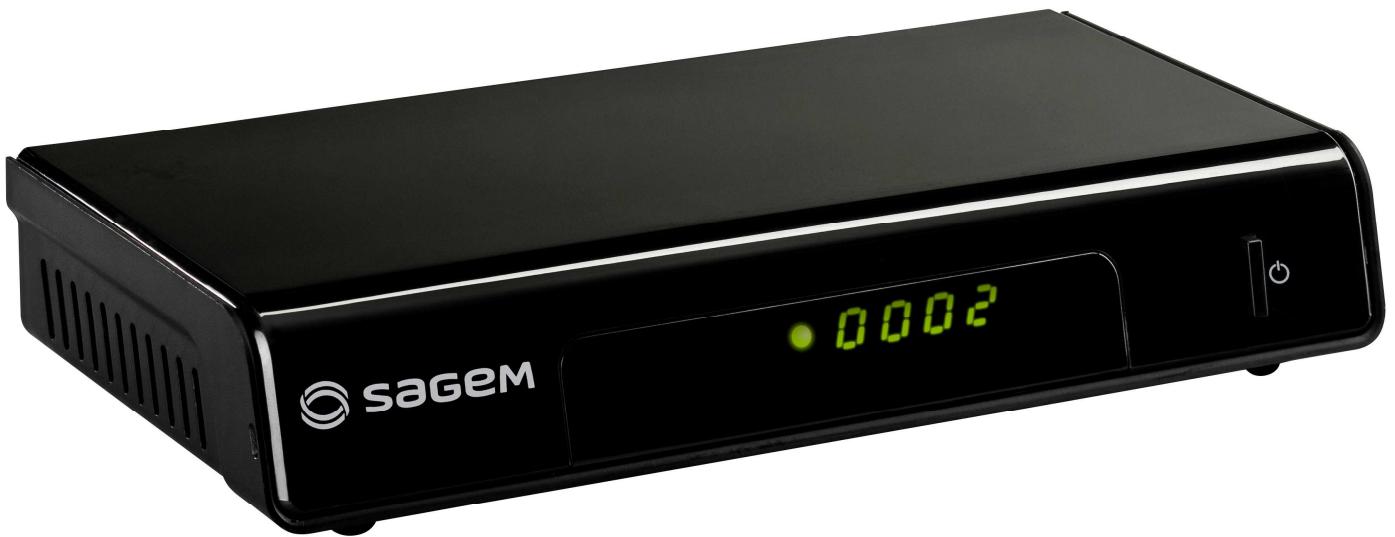

DT60/65 - Récepteur TNT

Important

Avant de raccorder ce produit, veuillez vous renseigner sur la disponibilité de la télévision Numérique Terrestre dans toute région. Nous vous recommendons de faire périodiquement une recherche de chaînes afin de profiter pleinement de cette récepteur (modification de signal, nouveaux services, mise à jour logiciel...)

Le PIN code par défaut de votre récepteur est : 1234

Ce symbole vous indiquera les recommandations importantes. Veuillez prêter toute votre attention aux textes près desquels vous trouverez ce symbole.

Avant de commencer la mise en service du récepteur, assurez-vous que la livraison est complète: Mode d'emploi, Télécommande, Pile (x2) et cordon PERITEL (Sauf DT60).

De manière générale, les appareils audiovisuels ne sont pas reliés à la terre, et dans de rares cas, vous pouvez recevoir une légère décharge électrique (non dangereuse) en touchant deux appareils simultanément (ou un appareil et le câble d'antenne). Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué toutes les connexions nécessaires.

Pour nettoyer votre terminal ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.

N'installez pas votre récepteur à proximité d'autres appareils. Choisissez un endroit aéré et ne posez rien sur votre récepteur. Ne posez jamais votre récepteur sur un autre appareil, la surchauffe qui en résultait ferait vieillir prématurément les composants.

Votre récepteur ne doit jamais être exposé ni à des écoulements, ni à la projection de liquide. De plus, aucun objet rempli de liquide (tel que des vases) ne doit en aucun cas être placé à proximité.

En cas d'orage, débranchez tous vos appareils audiovisuels du secteur, afin d'éviter les dommages non couverts par la garantie.

La télécommande nécessite deux piles AAA 1.5V pour son fonctionnement. Lors de l'installation des piles, veuillez respecter la polarité indiquée dans le logement. Dans un respect de l'environnement et de la loi, ne jetez jamais les piles usagées avec les ordures ménagères. Rapportez-les à votre point de vente où vous trouvez des containers pour leur recyclage.

En cas de problème persistants, veuillez vous adresser à votre vendeur spécialisé ou vous mettre en contact avec la Hotline de SAGEM:

Presentation du MANUEL

La programmation de votre récepteur se fait par l'intermédiaire des menus. Pour faciliter la lecture, l'accès à un menu donné sera décrit sous la forme:

« MENU / menu / sous-menu »

Par exemple, lorsque vous lirez :

• Allez dans « MENU / Installation / Recherche manuelle »

Veuillez effectuer les actions suivantes avec votre télécommande:

• Appuyez sur la touche « MENU » pour accéder au menu principal.
• Appuyez sur la touche « » pour sélectionner « Installation », puis validez avec la touche « OK »
• Appuyez sur la touche « » pour sélectionner « Recherche manuelle », puis validez avec la touche « OK »

Note : Dans la suite, les mots en gras correspondent aux mots qui apparaissent dans les menus sur l'écran du téléviseur.

1 Consignes generales -5-

1.1 SECURITE -5- 1.2 RECEPTION -5- 1.3 KIT DE LIVRAISON -5- 1.4 RACCORDEMENT AU SECTEUR -5-

2 Installation -6-

2.1 INSTALLATION SIMPLIFIEE -6- 2.2 CALAGE / ORIENTATION DE L'ANTENNE -7-

4 Description du recepteur TNT -9-

4.1 FACE AVANT -9- 4.2 FACE ARRIERE -9-

6 Personnaliser la LISTE des chaines - 10 -

6.1 CHAINES FAVORITES - 10 -

6.1.1 SELECTIONNER LES CHAINES FAVORITES - 10- 6.1.2 VISUALISER LES CHAINES FAVORITES - 10- 6.2 MODIFIER LA LISTE DES CHAINES 6.2.1 EFFACER DES CHAINES 6.2.2 DEPLACER DES CHAINES -11-

7 Verrouillage parental

7.1 MODIFIER LE CODE PIN -11- 7.2 BLOQUER DES CHAINES -11- 7.3 ACTIVER OU DESACTIVER LE VERROUILLAGE PARENTAL -11- 7.4 VERROUILER LA CONFIGURATION DU RECEPTEUR -12-

1.1 Sécurité

Interférences	Ne placez pas le récepteur à proximate d'appareils susceptibles de provoquer des interférences electromagnétiques (par exemple des haut-parleurs). Cela peut perturber le fonctionnement du récepteur et provoquer une perturbation de l'image et du son.
Boîtier	N'ouvre jamais le récepteur! Il existe un risque de chic électrique. Toute intervention évientuelle doit être effectué par un personnel qualifié.
Intempéries	En cas d'orage, il est conseilé desteroler la prise d'antenne. Mème si le récepteur et le télévisueur sont débranchés, ils peuvent être endommagés par la foudre.
Aération	Les fentes d'aération situées sur le boîtier protègent votre récepteur de la surchauffe. Ne placez aucun objet, tel qu'un morceau de tissu ou une feuille de papier sur ces fentes. Si vous placez le récepteur dans un compartment, veillez à laisser un espace d'au minimum 10cm de chaque côte et de 20cm à l'avant et à l'arrière du récepteur.
Détérioration	N'utilisez jamais le récepteur s'il est endommagé. Placez toujours votre récepteur sur une surface plane où il ne risque pas d'être soumis à de fortes secousses.
Piles	Les piles peuvent être avalées facilement par les petits enfants. Ne laissez donc pas la télécommande sans surveillance.
Température	Evitez les températures extrémement chaudes ou froides. Placez le récepteur loin des sources de chaleur telles que les radiateurs ou chauffages à gaz/électriques. Ne placez pas d'objects incandescents, par exemple des bougies, àproximé du récepteur.
Humidité	Mettez le récepteur à l'abri de la pluie, de l'humidité et de la poussière. Ne placez aucune plante ni aucun vase sur le récepteur. Le liquide peut fortement endommager votre récepteur. Si un liquide pénétre dans le récepteur, débranchez l'appareil et informez-en votre vendeur spécialisé.

1.2 Réception

Ci-après vous trouverez les 3 raisons justifiant le remplacement de l'antenne:

• Notre antenne et vos câblages actuels ne conviennent pas à la réception de la diffusion numérique en raison de leur âge ou de leur état.
• Dans votre région, les chaînes numériques sont émises sur une bande de fréquence différente de la bande de fréquence analogique et votre antenne ne peut pas les recevoir.
• Les nouvelles chaînes numériques sont émises via une autre tour d'émission. Dans ce cas, il est nécessaire de réorienter votre antenne. Autrement, vous pouvez également raccorder une seconde antenne à votre système. Pour de plus amples informations, veuillez contacter votre revendeur spécialisé.

1.3 Kit de livraison

Votre récepteur est livré avec les pièces suivantes:

1 télécommande - 2 piles AAA - LR03 pour la télécommande 1 câble PERITEL pour la connexion avec le téléviseur (non disponible sur DT60) 1 mode d'emploi

1.4 Raccordement au secteur

Raccordez le Terminal sur le secteur conformément aux instructions d'installation de ce livre et aux indications portées sur celui-ci (tension, courant, fréquence du réseau électrique).

Par précaution, en cas de danger, la prise secteur sert de dispositif de sectionnement de l'alimentation 230V. Elle doit être aisément accessible.

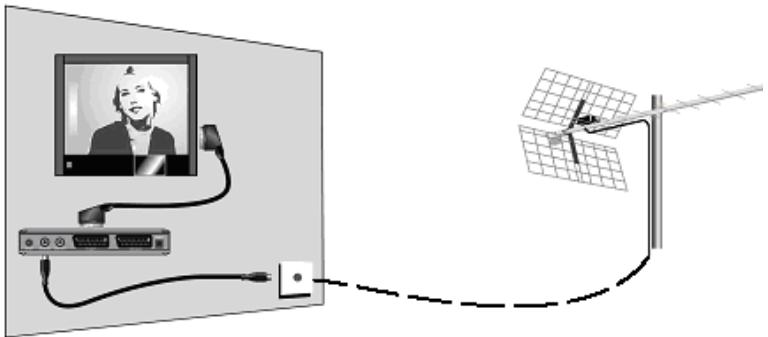

2.1 Installation simplifiée

1) Connectez d'abord votre cable antenne à la prise «RF IN» (en page - 9 -, «F») de votre récepteur. 2) Branchez ensuite le cable Péritel sur la prise «TV» (en page - 9 -, «G») de votre récepteur, et reliez-le à votre téléviseur. 3) Insérez les piles dans votre télécommande. 4) Branchez leur décodeur sur le secteur: (en page - 9 -, «I»): l'afficheur et le voyant rouge en façade s'allument. 5) Allumez votre téléviseur: Un menu de sélection de langue et pays de fonctionnement s'affiche sur l'écran de votre téléviseur.

Si ce n'est pas le cas, vérifie les connexions péritel et/ou forcez le mode «A/V» ou «EXT» de votre téléviseur (voir la notice de votre téléviseur).

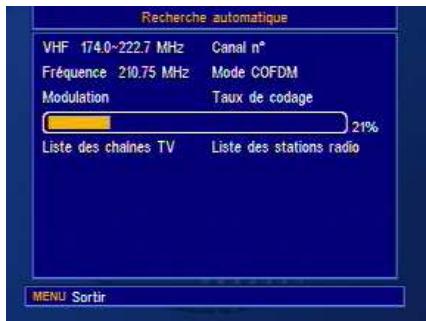

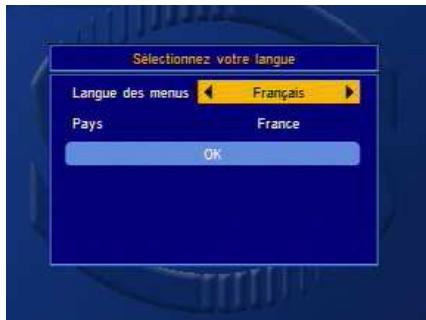

6) La langue française, ainsi que la France sont proposées par défaut : validez simplement avec la touche «OK», ou sélectionnez une autre langue à votre convenance. 7) Ensuite, la recherche automatique des chaînes démarre. À l'issue de cette recherche, votre récepteur affichera la première chaîne trouvée.

• Si la recherche automatique n'a pas trouvé toutes les chaînes, ou n'en trouve aucune, vous devez sans doute revoir l'installation de votre antenne (en page -7 -).
• Si aucune chaîne n'est trouvée après l'amélioration, votre lieu d'habitation n'est probablement pas encore couvert par la TNT.

A ce stade, l'installation de base est terminée. Il ne vous reste plus qu'à brancher votre magnétoscope ou enregistreur DVD sur la péritel «AUX» de votre récepteur.

Note: Vous pouvez aussi relier votre récepteur et téléviseur avec un cable d'antenne, sur la prise «RF OUT» du récepteur. Il vous permettra de continuer à recevoir les chaînes analogiques sur votre téléviseur, et aussi d'enregistrer une émission sur la TNT tout en regardant une chaîne analogue.

L'absence de ce cable ne nuit aucunement ni à l'installation, ni à la réception de la TNT.

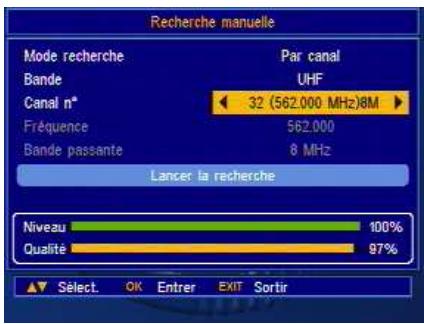

2.2 Calage / orientation de l'antenne

Si vous lieu d'habitation est couvert par la TNT, et que votre récepteur ne trouve aucune chaîne lors de l'installation, il est probable que l'émetteur sur lequel vous Your antenne pointe actuellement n'émet qu'en analogique.

Dans ce cas, vous devez changer l'orientation de votre antenne.

Cas n°1: Vous connaissez un numéro de canal qui émet dans votre région

1) Allez dans « Menu / Recherche des chaînes / Recherche manuelle »

2) Descendez sur la troisième ligne et sélectionnez avec les flèches le numéro de canal qui émet dans votre région. 3) Patientez quelques secondes et observez les graphes de «Qualité» et «Niveau». 4) Tournez doucement votre antenne pour obtenir le signal maximal: Lorsque vous vous approchez de la direction de l'émetteur, le «Niveau» doit d'abord augmenter, puis la «Qualité». 5) Vous devez obtenir une qualité d'au moins 65% pour avoir une image stable. 6) Si la «Qualité» n'augmente jamais, vous avez sans doute sélectionné un mauvais numéro de canal, ou l'émetteur est trop éloigné de votre lieu d'habitation. 7) Une fois le «Niveau» et la «Qualité» maximal atteint, fixez votre antenne. 8) Lancez ensuite une recherche complète en allant dans « Menu / Recherche des chaînes / Recherche automatique ».

Cas n°2: Vous recevez les chaînes analogiques, mais ne connaissez pas l'état de couverture de la TNT dans votre région

Si vous êtes certain que vous habitez dans une zone couverte par la TNT, mais que vous ne savez pas sur quels canaux les chaînes en numérique sont diffusées, nous vous suggérons de procéder comme suit:

1) Procurez-vous une antenne UHF à grand gain (au moins 15 dB) et connectez-la directement à l'entrée «RF IN» de votre récepteur. 2) Pointez votre nouvelle antenne dans la même direction que l'ancienne et faites une recherche automatique de chaînes (en allant dans « Menu / Recherche des chaînes / Recherche automatique »). 3) Si vous trouvez avec la nouvelle antenne que vous ne trouviez pas avec l'ancienne, remplacez tout simplement l'ancienne par la nouvelle. 4) Sinon, tournez l'antenne d'un huitième de tour et lancez à nouveau une recherche automatique: Tant que vous ne trouvez pas de chaînes, répétez l'opération; vous devriez finir par recevoir quelques nouvelles chaînes. 5) Placez-vous alors sur l'une de ces nouvelles chaînes puis, appuyez deux fois sur la touche « INFO » pour afficher l'indicateur de signal. Tournez doucement l'antenne à droite ou à gauche pour obtenir le niveau de signal maximal. Une fois atteinte, fixez votre ANTENNE.

Faites à nouveau une recherche automatique de chaînes

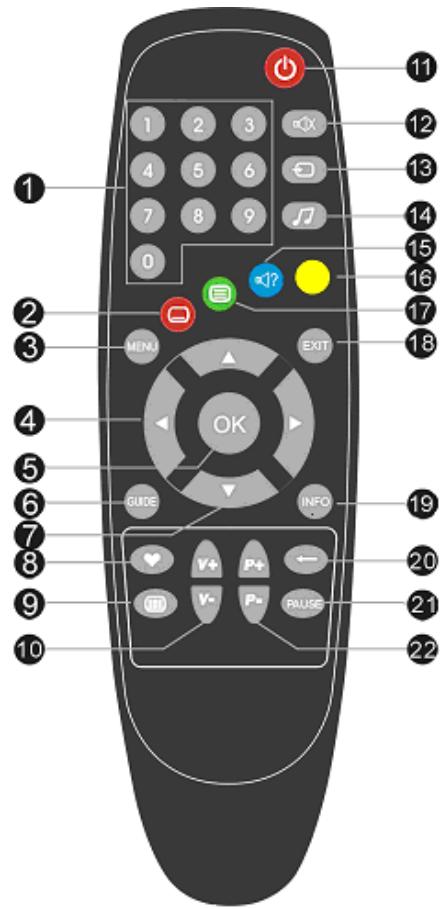

3 Description de la télécommande

1) Touches numériques. En utilisation normale, permettent de taper le numéro de la chaîne souhaitée. Dans les menus, permettent de saisir les valeurs numériques. 2) Touche «□». Permet d'afficher et d'enlever le menu des sous-titres, si disponibles. En mode télétexte, permet d'accéder à certaines fonctions. 3) Touche « MENU ». Permet d'entrer dans le menu principal et d'en sortir. 4) Touches . En utilisation normale, permettent d'ajuster le volume. Dans les menus, permettent de changer la valeur des paramètres. 5) Touche « OK ». En utilisation normale, permet d'afficher la liste des chaînes. Dans les menus, permet de valider un besoin. 6) Touche « GUIDE » (Guide électronique des programmes). Permet d'afficher et d'enlever la liste des programmes en cours et suivants de toutes les chaînes, lorsque ces informations sont diffusées. 7) Touches ▲▼. En utilisation normale, permettent de changer de chaîne. Dans les menus, permettent de passer d'une ligne à la suivante. 8) Touche «♥». Permet d'accéder à la liste des chaînes favorites. 9) Touche « ». Permet d'afficher et d'enlever un aperçu de 9 chaînes en même temps. 10) Touches « V + et « V- ». En utilisation normale, permettent d'ajuster le volume.

11) Touche marche / arrêt. Permet de mettre votre récepteur en veille ou d'en sortir. 12) Touche « à? ». Lorsqu'une chaîne ou émission est diffusée en plusieurs langues, permet de changer de langue. En mode télétexte, permet d'accéder à certaines fonctions. 13) Touche « ». Permet d'envoyer ou non les images de la TNT vers le magnétoscope; ainsi vous pouvez enregistrer des émissions venant d'autres sources. 14) Touche « J ». Permet de basculer du mode TV au mode RADIO et inversement, lorsque les radios sont disponibles.

En mode radio, les touches vous permettent de faire défiler les radios.

Note : La diffusion des radios n'est pas prévue à court terme en France.

15) Touche « ». Permet de couper/établir le son (par exemple, lorsque vous répondez au téléphone). 16) Touche « Jaune ». Permet d'accéder à des options en mode télétexte. 17) Touche « ». Permet d'afficher les sous-titres et les pages télétexte, s'ils sont diffusés.. En mode télétexte, permet d'accéder à certaines fonctions.

Pour sortir des pages télétexte, appuyez sur « EXIT »

18) Touche « EXIT ». Dans les menus, permet de revenir au niveau précédent, ou d'en sortir. 19) Touche « INFO ». Un premier appui affiche la bannière information de la chaine courante, complétant, entre autres, le titre de l'émission actuelle et celui de la prochaine émission. Un deuxième appui affiche les caractéristiques techniques, y compris le niveau de signal; enfin un troisième appui permet de sortir des écrans d'information. 20) Touche « ← ». Permet de basculer entre la dernière chaîne regardée et la courante, et vice-versa. 21) Touche « PAUSE ». Fige momentanément l'image et coupe le son. Un second appui sur cette touche vous permet de reprendre la diffusion. 22) Touches « P + » et « P - ». En utilisation normale, permettent aussi de changer de chaîne.

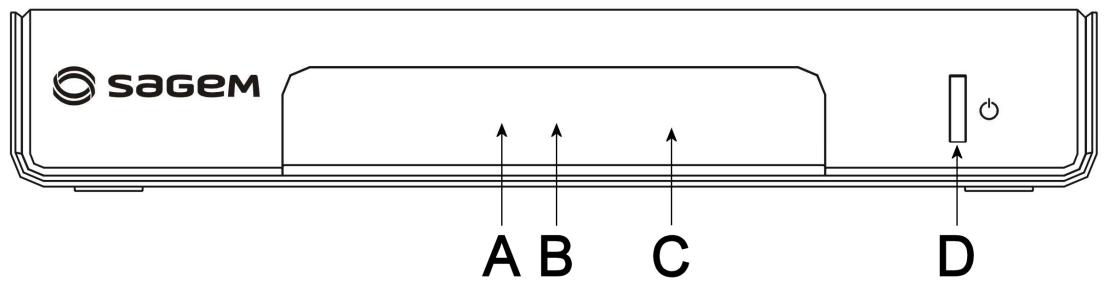

4.1 Face avant

A. Récepteur infrarouge : reçoit les signaux de la télécommande. B. Témoin lumineux :

O Voyant éteint : Votre récepteur est hors tension. O Voyant allumé en rouge : Ce récepteur est en veille. O Voyant allumé en vert : Votre récepteur est en fonctionnement.

C. Afficheur : Indique l'heure lorsqu l'appareil est en veille, et le numéro de chaîne lorsqu'il est en marche. D. Bouton mise et sortie de veille.

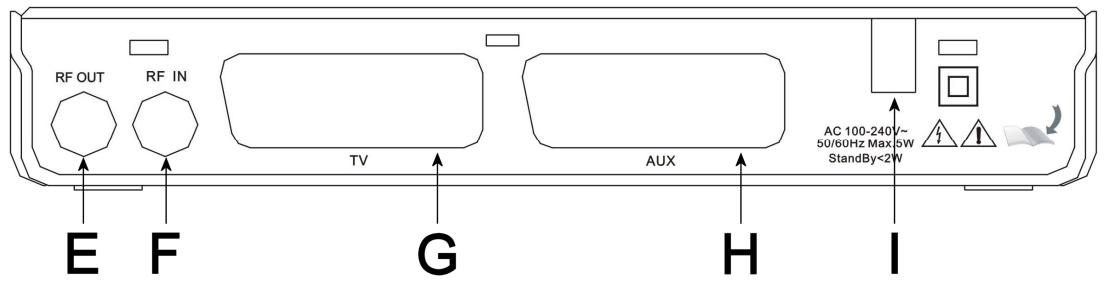

4.2 Face arrêté

E. Sortie de l'antenne terrestre «RF OUT» : permet de reboucler sur votre magnétoscope ou votre téléviseur, pour recevoir les chaînes analogiques. F. Entrée de l'antenne terrestre «RF IN». G. Sortie péritel «TV». Pour connecter votre récepteur au téléviseur. H. Entrée/Sortie péritel du magnétoscope «AUX». Lorsque vous lisez une cassette, le magnétoscope prend automatiquement la main sur votre récepteur, qui doit être en veille. I. Câble d'alimentation secteur.

5 Utilisation au quotidien

En utilisation normale, vous n'utiliserez principalement que les touches suivantes, désignées en page - 8 :

• Touches Pour régler le volume sonore.
• Touches ▲▼ Pour changer de chaîne.
• Touche Pour couper/rétablir le son.
• Touche « GUIDE » Pour accéder au guide des programmes.
• Touche « OK » Pour accéder à la liste des chaînes TV.
• Touches numériques Pour aller directement à une chaîne

6 Personnaliser la liste des chaînes

Vous avez deux possibilités pour personnaliser la liste des chaînes:

• Créer des listes de chaînes favorites (jusqu'à 8), ou
• Réorganiser les chaînes existantes en les supprimant ou les déplaçant.

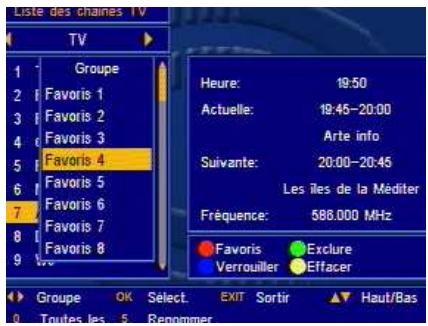

6.1.1 Sélectionner les chaînes favorites

1) Allez dans « Menu / Gestion des chaînes / Liste des chaînes TV », ou appuyez sur la touche « OK ». 2) Appuyez sur la touche ROUGE pour entrer en mode Édition.

3) Sélectionnez la chaîne que vous voulez ajouter à la liste et appuyez à nouveau sur la touche ROUGE. 4) Sélectionnez la liste favorites dans laquelle vous souhaitez mettre la chaine et appuyez sur « OK » : Un petit symbole apparaitra alors à côté du nom de la chaine.

Note: Vous pouvez mettre la même chaine dans plusieurs listes des favorites. 5) Appuyez sur « EXIT » plusieurs fois pour quitter les menus et enregistrer votre sélection.

6.1.2 Visualiser les chaînes favorites

1) Appuyez sur la touche «♥ » 2) Sélectionnez avec les flèches ▲▼ la liste favorites souhaitée et validez avec la touche « OK ». 3) Désormais, l'utilisation des flèches ▲▼ ou des touches « P+», « P-» vous fera naviguer parmi les chaînes de la liste favorite sélectionnée. 4) Pour sortir du mode « liste favorites», appuyez sur « OK » pour afficher la liste des chaînes, puis sélectionnez la liste TV avec les touches ▲

6.2.1 Effacer des chaînes

Allez dans « Menu / Gestion des chaînes / Liste des chaînes TV », ou appuyez sur la touche « OK » 2) Appuyez sur la touche ROUGE pour entrer en mode Edition. 3) Sélectionnez la chaîne à supprimer avec les flèches ▲▼. 4) Appuyez sur la touche « OK », une marque de sélection apparait après le nom de la chaîne. 5) Répétez l'opération pour sélectionner les chaînes que vous voulez supprimer. 6) Appuyez sur la touche JAUNE pour supprimer les chaînes sélectionnées. 7) Une fenêtre de confirmation apparait : appuyez sur la flèche « pour sélectionner « Oui », puis validez avec « OK ». 8) Une fois l'effacement effectué, appuyez sur « EXIT » plusieurs fois pour quitter les menus.

6.2.2 Déplacer des chaînes

1) Allez dans « Menu / Gestion des chaînes / Liste des chaînes TV », ou appuyez sur la touche « OK » 2) Sélectionnez la chaîne à déplacer avec les flèches ▲▼. 3) Appuyez sur la touche JAUNE, un petit marqueur avec des flèches apparait après le nom de la chaîne. 4) Déplacez la chaîne à la place souhaitée avec les flèches ▲▼. 5) Appuyez sur « OK » pour valider la nouvelle place.

Note: Par défaut, le fait de déplacer une chaîne ne modifie pas son numéro logique: Par exemple, si vous déplacez « France 4 » entre « France 3 » et « France 5 », elle gardera toujours le numéro 14.

Pour que le numéro de chaîne change avec sa position, il faut que vous désactiviez la numérotation automatique : Allez dans « MENU / Configuration utilisée / Réglage Système / Numérotation Auto », et choisissez « Désactivé » avec les touches.

7 Verrouillage parental

Le code PIN vous permet de bloquer les chaînes dont vous pouvez restreindre l'accès, et/ou de protéguer la configuration du récepteur.

Votre récepteur est configuré avec « 1234 » comme code PIN par défaut. Nous vous conseillons de le changer à la première utilisation.

7.1 Modifier le code PIN

1) Allez dans « MENU / Configuration utiliser / Verrouillage parental » 2) Entrez votre code PIN actuel. 3) Allez sur la ligne « Nouveau code PIN », puis entrez les 4 chiffres du nouveau code. 4) Sur la ligne « Confirmez code PIN », répétez le nouveau code. 5) Appuyez plusieurs fois sur « EXIT » pour quitter tous les menus.

Note : Veuillez noter précieusement votre code PIN.

7.2 Bloquer des chaînes

1) Allez dans « Menu / Gestion des chaînes / Liste des chaînes TV », ou appuyez sur la touche « OK » 2) Appuyez sur la touche ROUGE pour entrer en mode Édition. 3) Sélectionnez la chaîne à verrouiller avec les flèches ▲▼. 4) Appuyez sur la touche BLEUE, un cadenas apparait après le nom de la chaîne. 5) Selon la configuration de votre récepteur, vous serez amené à saisir le code PIN 6) Appuyez plusieurs fois sur « EXIT » pour quitter tous les menus.

7.3 Activer ou désactiver le verrouillage parental

1) Allez dans « MENU / Configuration utiliser / Verrouillage parental » 2) Entrez votre code PIN. 3) Allez sur « Chaînes bloquées », puis sélectionnez le niveau de verrouillage avec les touches ▲▶. 4) Appuyez plusieurs fois sur « EXIT » pour quitter tous les menus.

Une fois activé, vous devez saisir le code PIN à chaque fois que vous voulez regarder une chaîne bloquée.

7.4 Verrouiller la configuration du récepteur

1) Allez dans « MENU / Configuration utiliser / Verrouillage parental » 2) Entrez votre code PIN. 3) Allez sur « Verrouillage Menu », puis sélectionnez « Activé » avec les touches ▲▶. 4) Appuyez plusieurs fois sur « EXIT » pour quitter tous les menus.

Une fois activé, vous devez saisir le code PIN à chaque fois que vous pouvez modifier un paramètre important de votre récepteur.

8 Réinitialisation de votre récepteur TNT

!! ATTENTION !! Tous vos paramètres membres (chaînes favorites, radios, etc...) seront perdus !!

La réinitialisation peut être utile, au cas où vous auriez effectué une configuration, et que certaines fonctions ne sont plus disponibles.

En réinitialisant votre récepteur, vous revenez à la configuration d'origine.

1) Allez dans « MENU / Outils / Réinitialisation » 2) Entrez votre code PIN. 3) Une fenêtre de confirmation apparait : appuyer sur la flèche pour sélectionner « Oui », puis validez avec « OK ». 4) Patientez jusqu'à ce que le menu de sélection de langue et pays apparaisse.

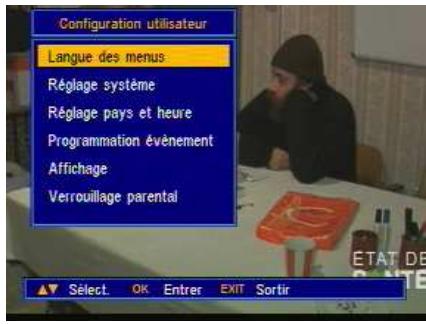

9.1 Sélection de langue

1) Allez dans « MENU / Configuration utiliser / Langue » 2) Sélectionnez la langue de votre récepteur avec les flèches .

9.2 Sélection du standard de sortie TV

1) Allez dans « MENU / Configuration utiliser / Réglage système » 2) Sélectionnez « Standard matériel » 3) Sélectionnez le standard de votre téléviseur avec les flèches :

PAL Standard européen

NTSC Standard américain

ATTENTION En cas de doute, laissez ce paramètre sur « AUTO ».

9.3 Sélection du format de votre téléviseur

1) Allez dans « MENU / Configuration utiliser / Réglage système » 2) Sélectionnez « Format TV » 3) Sélectionnez le format de votre téléviseur avec les flèches :

4:3LB Pour un télévisieur 4:3. Les images 16:9 seront affichées entièrement, avec des bandes noires en haut et en bas. 4:3PS Pour un téléviseur 4:3. Les images 16:9 seront affichées sur toute la surface de l'écran, amputées des extrémités droite et gauche. 16:9 Pour un téléviseur 16:9. Si votre téléviseur est réglé correctement, le zoom 16:9 s'activera automatiquement en fonction de l'émission regardée.

9.4 Sélection du mode de signaux envoyé à votre téléviseur

1) Allez dans « MENU / Configuration utiliser / Réglage système » 2) Sélectionnez « Sortie vidéo » 3) Sélectionnez le format de votre téléviseur avec les flèches :

CVBS Mode classique

RGB Donne une Meilleure image.

!! ATTENTION !! Pour profiter du mode RGB, vous devez posséder un câble péritel avec la totalité des broches connectées !

9.5 Activation ou désactivation de la numérotation automatique

Cette fonction, une fois activée, vous permet d'avoir toutes les chaînes classées automatiquement suivant l'ordre conventionnel (1 pour « TF1 », 2 pour « France2 », etc.)

1) Allez dans « MENU / Configuration utiliser / Réglage système » 2) Sélectionnez « Numérotation auto » 3) Activez ou désactivez la fonction avec les flèches

!! ATTENTION !! En cas de doute, laissez cette fonction activée.

9.6 Mosaïque

En appuyant sur la touche « l », vous faites apparaitre un aperçu de 9 chaînes. L'image est réactualisée quand vous sélectionnez la chaîne avec les flèches.

10 Radios

Outre des chaînes TV, la TNT permet également de diffuser des radios.

Si au moins une radio est diffusée, dès que vous appuyez sur la touche « J », vous passez au mode Radio. Dès lors, la touche « OK » fait apparaitre la liste des radios, et vous ne verrez plus d'images à l'écran.

S'il n'y a pas de radios diffusées (c'est le cas actuellement en France), la touche « J » reste inactive.

Note : À l'heure où cette notice est rédigée, ce mode de diffusion n'est pas encore disponible en France.

11 Guide électronique des programmes (EPG)

Lorsque vous appuyez sur « GUIDE », votre téléviseur affichera une grille avec:

La liste des chaînes dans la partie gauche, et - Le nom de l'émission courante, et celle de l'émission suivante pour chaque chaîne.

Vous pouvez sélectionner une émission avec les flèches, et obtenir les détails en appuyant sur « OK »

!! ATTENTION !! Vous serez amené à parcourir la liste des chaînes avec les flèches pour mettre à jour les informations.

Sur les chaînes émettant un guide des programmes des émissions à partir, vous pouvez appuyer sur la touche 1 pour y accéder.

Pour information, à l'heure où cette notice est rédigée, seules M6, W9 et NT1 émettent ce type d'information.

12 Enregistrements

Connectez simplement votre magnétoscope sur la prise péritel « AUX » de votre récepteur.

Pour enregistrer une chaine, commencez par visualiser la chaine sur le téléviseur, comme si vous vouliez la regarder.

Lancez alors l'enregistrement sur la chaine AV (ou 0, EXT, etc.) du magnétoscope.

En cas de besoin, consultez la notice du magnétoscope pour la manipulation exacte.

Pour dire une cassette, mettez d'abord votre récepteur en veille, puis lancez simplement la lecture de la cassette : Le magnétoscope prendra automatiquement la main sur votre récepteur. Si ce n'est pas le cas, appuyez sur la touche TV/VCR de la télécommande de votre magnétoscope.

Note: Ceci vaut également pour les enregistreurs DVD.

12.1 Programmateur d'enregistrements

Pour programmer un enregistrement sur une chaîne de la TNT, vous devez aussi programmer l'activation de votre récepteur TNT, en parallèle de celui de votre magnétoscope.

1) Commencez par visualiser et identifier la chaîne souhaitée. 2) Allez dans « MENU / Configuration utiliser / Programmation événement / Programmation » 3) Choisissez un numéro libre sur la ligne « Numéro » avec les flèches (la première fois, CHOISSEZ 1). 4) Choisissez « Une fois » sur la ligne « Mode » avec les flèches ▲ ▲. 5) Vérifiez le nom de la chaîne sur la ligne « Programme », et le changer avec les flèches le cas échéant. 6) Choisissez le jour sur la ligne « Jour», avec les flèches . 7) Choisissez le mois sur la ligne « Mois », avec les flèches . 8) Entrez l'heure de début de votre émission sur la ligne « Heure »: Appuyez d'abord sur « OK», saisissez l'heure et les minutes avec les touches numériques, puis validez avec « OK». 9) Entrez de la même manière la durée de l'émission (en heures et minutes) sur la ligne « Durée » 10) Appuyez sur « EXIT », puis confirmez avec « Oui ». 11) Appuyez plusieurs fois sur « EXIT » pour quitter tous les menus. 12) Réglez maintenant votre magnétoscope avec les mêmes données pour qu'il enregistre la chaîne AV au même moment.

Note: Sur la ligne « Mode », vous pouvez aussi choisir « Quotidien », « Hebdomadaire » ou « Mensuel » pour programmer un enregistrement périodique.

13 Recherche de chaînes

Cette opération est à faire dès que vous perdez une chaîne, ou lorsque de nouvelles chaînes sont diffusées dans cette région.

1) Allez dans « Menu / Recherche des chaînes / Recherche automatique » 2) Sur la ligne « Mode », laissez votre choix sur « Toutes les chaînes » 3) Allez sur la ligne « Lancer la recherche », et appuyez sur « OK »

Note: Sur la ligne « Mode », vous pouvez choisir « Gratuités seulement » pour limiter la recherche aux chaînes gratuites.

Toutefois, nous vous déconseillons cette option car un certain nombre de chaînes payantes possédant des plages en clair (tel que Canal+, Paris Première, TPS Star,...) seraient ignorées si ces dernières émettent en crypté au moment de la recherche.

14 Télécommandes universelles

Les télécommandes universelles doivent être programmées avec un code (généralement à 3 ou 4 chiffres) pour fonctionner avec un appareil donné.

C'est le fabricant de la télécommande universelle qui désigne ce code, et non le fabricant de l'appareil à commander.

Votre terminal étant de conception récente, il se peut que certaines télécommandes universelles ne le pilotent pas, même si le constructeur fournit des codes SAGEM.

Si aucun code SAGEM ne fonctionne, essayez une recherche automatique. Et si la recherche automatique échoue, il est probable que votre télécommande universelle ne soit pas compatible.

Dans ce cas, nous vous recommandons de prendre directement contact avec le fabricant de la télécommande universelle.

15 Sous-titres et télétexte

Certaines chaînes diffusent un magazine télétexte (Ex: TF1, à l'heure où cette notice est rédigée). Pour y accéder, appuyez sur la touche VERTE, et appuyez sur la touche « EXIT » pour en sortir.

Certaines chaînes diffusent, à certains moments, des sous-titres en standard video. Pour les activer:

1) Appuyez sur la touche ROUGE. 2) Sélectionnez l'option « Standard video » sur la ligne « Sous-titrage » avec les flèches ▲ ▲. 3) Si la ligne « Langue »:

Est grisée, la chaîne ne diffuse pas de sous-titres. ° Affiche, par ex, « fra (1/2) », la chaine diffuse des sous-titres en 2 langues, dont la courante est le Français.

16 En cas de problème de réception

Pour vous aider à diagnostiquer votre problème, il peut être utile de vous renseigner sur la position des émetteurs numériques, ainsi que sur les canaux utilisés.

Important: en cas de problème de réception en numérique terrestre, il est nécessaire de définir le plus précisément possible le symptôme exact qui vous concerne:

En fonction du type de problème que vous avez, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement.

Symptôme	Cause possible	Solution(s) à essayer
Vous receivez parfaitement les chanes analogiques, mais aucune chaîne numérique.	Votre antenne pointe vers un émetteur analogique, alors que les chanes numériques sont émises sur un autre émetteur.	Modifiez l'orientation de votre antenne (en page - 6-)
Vous receivez parfaitement les chanes analogiques, mais aucune chaîne numérique. Vous habitez en appartement.	Votre système d'antenne collective n'est pas adapté au numérique terrestre.	Consultez votre propriété ou votre syndic de copropriété.
Vous receivez parfaitement les chanes analogiques, mais aucune chaîne numérique.	Votre zone n'est pas encore couverte par la TNT.	Aucune solution dans l'immédiat. Attendeze que votre zone soit couverte par la TNT.
Vous receivez certaines chanes numériques correctement, mais d'autres sont mal reçues ou pas reçues du tout, avec un niveau de réception peu élevé. En analogique, votre image n'est pas parfaite.	Vous âtes situé loin de l'émetteur.	1 - Essayez un amplificateur d'intérieur.2 - Essayez un amplificateur de mât.3 - Procurez-vous une Antenne plus performante.
Vous receivez toutes les chanes numériques, mais la réception est perturbée à certains moments ( quand un apparilélectronique s'allume, par exemple).	Vous âtes perturbé par des parasites.	1 - Remplacez le cordon TV entre la prise TV et votre récepteur par un cordon à blindage renforcé.2 - Remplacez les accessoires (répartiteurs, dérivateurs) par des produits blindés.
Vous receivez certains canaux, mais d'autres sont perturbés ou pas reçus du tout.	Vous âtes victime d'échos.	1 - Modifiez légèrement l'orientation de l'antenne.2 - Remplacez l'antenne par une nouvelle ayant des grilles anti-échos plus performantes.
Vous ne receivez que certains canaux inférieurs à 60 ; leurs supérieurs à 60 sont perturbés ou pas reçus du tout.	Votre antenne coupe le haut de la bande UHF.	Procurez-vous une antenne performante sur toute la bande UHF.
Vous receivez les canaux compris entre 21 et 35, mais pas ceux compris entre 36 et 69 (ou inversement).	Votre antenne ne capte qu'une partie de la bande UHF.	Procurez-vous une antenne prévue pour fonctionner sur toute la bande UHF.
Votre réception est correcte la plupart du temps, mais elle est perturbée quand il pleut, ou à certains moments apparentment aléatoires.	Vous âtes en limite de zone de couverture.	Procurez-vous une antenne plus performante.

16.1 Qu'est-ce qu'une réception perturbée en numérique?

En réception numérique, une réception perturbée se manifeste par une image qui se gèle, partiellement ou totalement, un effet «mosaïque» sur l'image, ainsi que l'interruption du son, ou des bruits bizarres qui s'ajoutent au son.

16.2 Réception avec antenne d'intérieur

Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception portable, c'est-à-dire avec une antenne interieure. Il est toutefois possible de recevoir correctement avec une antenne interieure si vous êtes situé à proximité d'un émetteur.

Toutefois, en réception portable, on peut difficilement s'affranchir des parasites ambiants (téléphones sans fil, aspirateurs,...). Il est donc possible que la réception soit perturbée par moments.

17 Environnement

La préparation de l'environnement est une préoccupation essentielle de Sagem Communications. Sagem Communications a la volonté d'exploiter des installations respectueuses de l'environnement et a choisi d'intégrer la performance environnementale dans l'ensemble du cycle de vie de ses produits, de la phase de fabrication à la mise en service, l'utilisation et l'élimination.

17.1 L'emballage

La présence du logo (point vert) signifie qu'une contribution est versée à un organisme national/agréé, pour améliorer les infrastructures de récupération et de recyclage des emballages.

Pour faciliter ce recyclage, veuillez respecter les règles de tri mises en place localement pour ce type de déchets.

17.2 Les piles et batteries

Si votre produit contient des piles ou des batteries, ces dernières doivent être déposées dans les points de collecte désignés.

17.3 Le produit

La poubelle barrée apposée sur le produit ou sur ses accessoires signifie qu'ils appartiennent à la famille des équipements électriques et électroniques.

À ce titre, la réglementation européenne vous demande de procéder à sa collecte sélective:

• Dans les points de distribution en cas d'achat d'un équipement équivalent.
• Dans les points de collecte mis à votre disposition localement (déchetterie, collecte sélective, etc.).

Ainsi, vous participez à la réutilisation et à la valorisation des Déchets d'Equipement Electriques et Electroniques qui peuvent avoir des effets potentiels sur l'environnement et la santé humaine.

17.4 La consommation électrique

Le récepteur que vous venez d'acquérir porte la marque « ECO », témoin de la volonté de Sagem Communications de contribuer à la préservation de l'environnement, notamment en réduisant au maximum la consommation électrique de ses produits.

Ainsi, votre récepteur consomme moins de 5W en fonctionnement, et moins de 2W en veille profonde 1.

18 Garantie

Termes et conditions valables exclusivement en France Métropolitaine

Termes et conditions valables exclusivement en france métropolitaine

Afin de faire exercer la garantie, vous devez contacter votre revendeur spécialisé ou la Hotline Sagem Communications au numéro

01 70 48 04 83

Une preuve d'achat vous sera demandée.

En cas de dysfonctionnement, le distributeur ou la Hotline Sagem Communications vous conseillera sur la procédure à suivre.

1) Le matériel neuf est garanti (pièces et main d'œuvre) 2 par Sagem Communications, dans les conditions et selon les modalités ci-après, contre tous les défauts de fabrication pendant une période de 12 mois à compter de la date d'achat du matériel, preuve d'achat faisant foi (pour les accessoires neufs (cordons, télécommande, etc.): 3 mois à compter de la date d'achat). Nous vous recommendons donc de garder très précieusement votre facture d'achat ou ticket de caisse comme preuve de date d'achat. 2) Les matériels ayant fait l'objet d'une réparation pendant la période de garantie visée ci-dessus sont garantis (pièces et main d'œuvre) par Sagem Communications jusqu'à la dernière de ces deux dates: expiration de la durée de garantie visée ci-dessus ou trois (3) mois à compter de l'intervention Sagem Communications. Cette garantie s'applique pour autant que le matériel ait été utilisé dans les conditions normales et conformément à sa destination. 3) Pendant cette période de garantie de 12 mois, le récepteur défectueux sera réparé gratuitement. Le client devra néanmoins retourner, à ses frais (transport + assurance), le matériel défectueux dans un emballage adéquat avec l'ensemble des accessoires d'origine (les matériels endommagés durant le transport ne sont pas pris en charge au titre de la garantie) à l'un de nos Centres de Réparation Agréés dont l'adresse vous sera communiquée en appelant notre Centre d'appels au 01 70 48 04 83.

Au titre de cette garantie, votre matériel sera réparé ou échangé (au seul gré de Sagem Communications) et renvoyé à votre adresse en France, gratuitement.

Aucun matériel de prêt ne sera fourni pendant le délai de réparation.

4) Avant d'expédier votre matériel au Centre de Réparation Agréé, n'oubliez pas de:

• Joindre au matériel toutes vos coordonnées (nom, adresse, et numéro de téléphone),
• Vous assurer que tous les accessoires sont inclus avec le matériel, si possible dans l'emballage d'origine. Joindre également une copie de la preuve d'achat de votre matériel ou de la carte de garantie dument datée et complétée, lors de l'achat, par votre vendeur.

Le matériel bénéficia, en tout état de cause, de la garantie légale contre les conséquences des défauts ou vices cachés conformément aux articles 1641 et suivants du Code Civil. Les droits légaux dont bénéficient les consommateurs au titre de dispositions légales impératives restent en vigueur et ne sont en aucun cas affectés par la présente garantie.

Sont exclus de la garantie:

1) Les pannes ou les dysfonctionnements dus:

• Au non respect des consignes d'installations et d'utilisation, ou
• A une cause extérieure au matériel (choc, foudre, incendie, vandalisme, malveillance, dégâts des eaux de toute nature, contacts avec des liquides divers ou tout agent nuisible, tension électrique non appropriée...), ou
• A des modifications du matériel effectuées sans accord écrit de Sagem Communications, ou A des defaults d'entretien courant, tel que décrit dans la documentation remise avec le matériel, de surveillance ou de soins, ou
• Aux mauvaises conditions de stockage, ou d'environnement du matériel (notamment celles liées aux conditions de température et d'hydrométrie, effets de variations de tensions électriques, parasites provenant du réseau électrique ou de la terre), ou encore
• Aune réparation, une intervention (ouvertures ou tentatives d'ouverture du matériel) ou un entretien effectué par des personnes non agrées par Sagem Communications.

2) Les déterminations consécutives à une insuffisance d'emballage et / ou à un mauvais conditionnement du matériel réexpédé au Centre de Réparation Agréé. 3) L'usure normale du matériel ainsi que l'usure des accessoires. 4) La fourniture de nouvelles versions logicielles. 5) Les travaux d'exploitation courante : livraison, mise en place ou échange d'accessoires... 6) Les interventions sur un matériel ou des logiciels modifiés ou ajoutés sans l'accord de Sagem Communications. 7) Les dérangements consécutifs à l'utilisation de produits ou accessoires non compatibles avec le matériel. 8) Les matériels retournés au Centre de Réparation Agréé sans l'accord préalable du Centre d'Appels.

Dans le cas d'exclusion de garantie ci-dessus ainsi qu'à l'expiration de la période de garantie de 12 mois (3 mois pour les accessoires), les frais de réparation et de port (aller et retour) du matériel feront l'objet d'un devis établi par Sagem Communications et devront être régles avant tout retour de matériel au Centre de Réparation Agréé.

Attention:

1) Les pièces défectueuses échues deviendront la propriété de Sagem Communications 2) Sous réserve des dispositions légales impératives, Sagem Communications n'assure aucune garantie, explicite ou implicite, autre que celle expressément prévue ci-dessus. Notamment, Sagem Communications ne prend aucun engagement et ne consent aucune garantie sur la qualité ou la performance du matériel pour quelque usage particulier que ce soit. La responsabilité de Sagem Communications, qu'elle qu'en soit la cause, est limitée au prix payé par le Client pour le matériel. En aucun cas, Sagem Communications ne répondra des dommages moraux et/ou immatériels et/ou indirects (en ce compris notamment perte de commandes, perte de bénéfices, perte de données, manque à gagner, atteinte à l'image, interruption de service ou tout autre préjudice financier ou commercial, au titre ou non de la garantie).

Les dispositions ci-dessus sont applicables uniquement en France. Dans le cas où l'une de ces dispositions serait, en tout ou partie, contraire à une règle impérative de droit qui pourraient bénéficier les consommateurs au titre de la législation française, cette disposition ne leur serait pas applicable, toutes les autres dispositions restant valables par ailleurs.

4 Rue du Petit Albi - 95800 Cergy Saint Christophe

France

« MENU / menu / sous-menu »

1) Aller à « Menu / Ricerca canaux / Ricerca Automatica » 2) Sur la ligne « Modalità Ricerca », maintenir l'option « Tutto » 3) Aller à la ligne « Ricerca », puis appuyer sur « OK ».

Le Ponant de Paris - 27, rue Leblanc - 75015 PARIS - FRANCE

www.sagemcommunications.com
