MODE D'EMPLOI CD30675 CONSTRUCTA

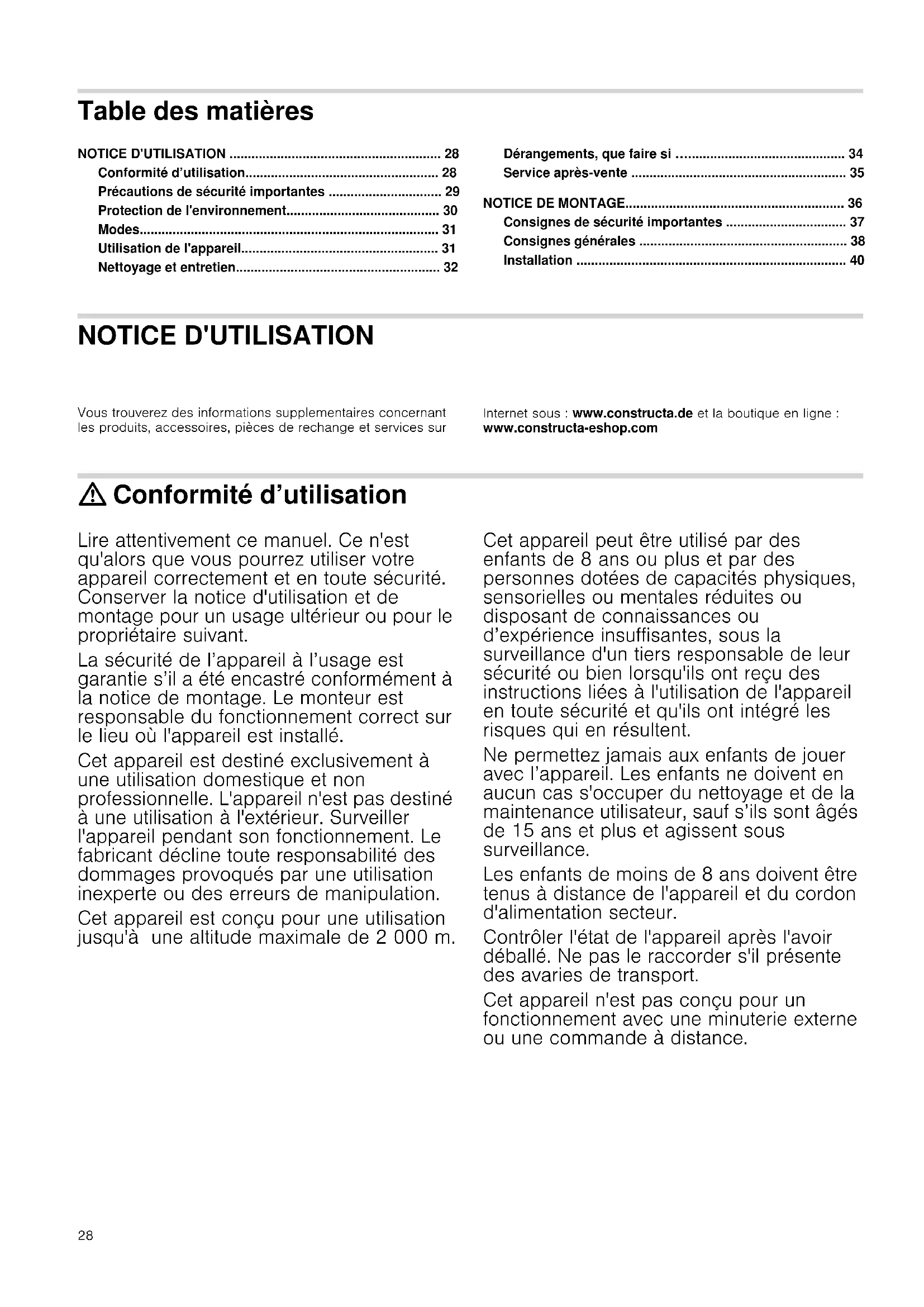

Consignes de sécurité importantes ................................. 37 Consignes générales ......................................................... 38 Installation .......................................................................... 40 NOTICE D'UTILISATION Produktinfo Vous trouverez des informations supplementaires concernant les produits, accessoires, pièces de rechange et services sur Internet sous : www.constructa.de et la boutique en ligne : www.constructa-eshop.com : Conformité d’utilisation Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre appareil correctement et en toute sécurité. Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propriétaire suivant. La sécurité de l’appareil à l’usage est garantie s’il a été encastré conformément à la notice de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé. Cet appareil est destiné exclusivement à une utilisation domestique et non professionnelle. L'appareil n'est pas destiné à une utilisation à l'extérieur. Surveiller l'appareil pendant son fonctionnement. Le fabricant décline toute responsabilité des dommages provoqués par une utilisation inexperte ou des erreurs de manipulation. Cet appareil est conçu pour une utilisation jusqu'à une altitude maximale de 2 000 m. Cet appareil peut être utilisé par des enfants de 8 ans ou plus et par des personnes dotées de capacités physiques, sensorielles ou mentales réduites ou disposant de connaissances ou d’expérience insuffisantes, sous la surveillance d'un tiers responsable de leur sécurité ou bien lorsqu'ils ont reçu des instructions liées à l'utilisation de l'appareil en toute sécurité et qu'ils ont intégré les risques qui en résultent. Ne permettez jamais aux enfants de jouer avec l’appareil. Les enfants ne doivent en aucun cas s'occuper du nettoyage et de la maintenance utilisateur, sauf s’ils sont âgés de 15 ans et plus et agissent sous surveillance. Les enfants de moins de 8 ans doivent être tenus à distance de l'appareil et du cordon d'alimentation secteur. Contrôler l'état de l'appareil après l'avoir déballé. Ne pas le raccorder s'il présente des avaries de transport. Cet appareil n'est pas conçu pour un fonctionnement avec une minuterie externe ou une commande à distance.29 : Précautions de sécurité importantes Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre appareil correctement et en toute sécurité. Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propriétaire suivant. Risque d'asphyxie ! Le matériel d'emballage est dangereux pour les enfants. Ne permettez jamais aux enfants de jouer avec les matériaux d’emballage. Danger de mort ! Il y a risque d'intoxication par réaspiration des gaz de combustion. En cas d'utilisation simultanée de l'appareil en mode évacuation de l'air et d'un foyer à combustion alimenté en air ambiant, veillez impérativement à ce que l'apport d'air soit suffisant. Les foyers à combustion alimentés en air ambiant (par exemple appareils de chauffage, au gaz, au bois, au fioul ou au charbon, les chauffe-eau, chauffe-eau accumulateurs) prélèvent l'air de combustion dans la pièce où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (cheminée par exemple). Lorsque la hotte aspirante est en marche, elle prélève de l'air dans la cuisine et dans les pièces voisines ; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pièces d'habitation.

Il faut donc toujours s'assurer que l'apport d'air frais est suffisant

La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite. Le fonctionnement sûr de l'appareil n'est possible que si la dépression dans la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). On y parvient en présence d'ouvertures non obturables aménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques permettant à l'air d'affluer pour assurer la combustion. Demandez toujours conseil au maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération. Si la hotte aspirante est utilisée exclusivement en mode recyclage, le fonctionnement est possible sans restrictions. Risque d'incendie !

Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Nettoyer le filtre à graisse au moins tous les 2 mois. Ne jamais faire fonctionner l'appareil sans filtre à graisse. Risque d'incendie !

Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Ne jamais travailler avec une flamme nue à proximité de l'appareil (par ex. flamber). N’installer l’appareil à proximité d’un foyer à combustibles solides (par ex. bois ou charbon) qu’en présence d’un couvercle fermé et non amovible. Aucune projection d’étincelles ne doit avoir lieu. Risque d'incendie !

L'huile et la graisse chaude s'enflamme rapidement. Ne jamais laisser l'huile et la graisse chaude sans surveillance. Ne jamais éteindre le feu avec de l'eau. Eteindre le foyer. Etouffer les flammes prudemment avec un couvercle, une couverture ou similaire. Risque d'incendie !

Des foyers à gaz sans qu'un récipient ne soit placé sur le foyer dégagent une forte chaleur lors du fonctionnement. Un appareil de ventilation monté au-dessus peut être endommagé ou prendre feu. Utiliser les foyers à gaz uniquement avec un récipient placé dessus. Risque d'incendie !30

Lors du fonctionnement simultané de plusieurs foyers gaz il y a une forte production de chaleur. Un appareil de ventilation monté au-dessus peut être endommagé ou prendre feu. Ne faites jamais fonctionner en même temps deux foyers gaz à feu vif pendant plus de 15 minutes. Un brûleur grande puissance de plus de 5kW (Wok) chauffe autant que deux brûleurs gaz. Risque de brûlure ! Les éléments accessibles deviennent chauds pendant le fonctionnement. Ne jamais toucher les éléments chauds. Eloigner les enfants. Risque de blessure !

Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Porter des gants de protection. Risque de blessure !

Des objets déposés sur l'appareil peuvent tomber. Ne pas déposer d’objets sur l’appareil. Risque de blessure !

La lumière des lampes LED est très éblouissante et peut causer des dommages aux yeux (groupe de risque 1). Ne pas regarder plus longtemps que 100 secondes directement les lampes LED allumées. Risque de choc électrique !

Un appareil défectueux peut provoquer un choc électrique. Ne jamais mettre en service un appareil défectueux. Débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente. Risque de choc électrique !

Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à remplacer des câbles d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente. Risque de choc électrique !

De l'humidité qui pénètre peut occasionner un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyeur à vapeur. Causes de dommages Attention ! Risque de détérioration par la corrosion. Toujours allumer l'appareil pendant la cuisson afin d'éviter la formation de condensation. La condensation peut provoquer de la corrosion. Remplacer immédiatement les ampoules défectueuses, afin d'empêcher une surcharge des ampoules restantes. Risque de détérioration par pénétration d'humidité dans l'électronique. Ne jamais nettoyer les éléments de commande avec un chiffon mouillé. Les surfaces peuvent être endommagées par un nettoyage non conforme. Nettoyer les surfaces en inox seulement dans le sens du métal. Pour les organes de commande, ne pas utiliser de nettoyant pour inox. Les nettoyants agressifs ou à récurer peuvent endommager la surface. Ne jamais utiliser de nettoyants agressifs ou à récurer. Risque d'endommagement par le reflux de condensat. Installer le conduit d'air vicié légèrement incliné vers le bas à partir de l'appareil (1° de pente) Protection de l'environnement Votre nouvel appareil est d'une très grande efficacité énergétique. Vous trouverez ici des conseils comment vous pouvez économiser encore plus d'énergie lors de l'utilisation de l'appareil et comment correctement éliminer l'appareil. Économies d'énergie ■ Lors de la cuisson, prévoir de l'air frais suffisant afin que la hotte aspirante fonctionne de manière efficace en produisant peu de bruit. ■ Adapter la vitesse du ventilateur à l'intensité des vapeurs de cuisson. N'utiliser le vitesse intensive que si cela s'avère nécessaire. Une faible vitesse du ventilateur est synonyme d'une faible consommation d'énergie. ■ En cas d'intenses vapeurs de cuisson, sélectionner une vitesse de ventilateur plus importante à temps. Les vapeurs de cuisson déjà dispersées dans la cuisine nécessitent un fonctionnement plus long de la hotte aspirante. ■ Éteindre la hotte aspirante quand elle n'est plus utilisée. ■ Éteindre l'éclairage quand il n'est plus utilisé. ■ Nettoyer le filtre selon les intervalles indiqués ou le remplacer pour augmenter l'efficacité de la ventilation et évit'er tout risque d'incendie. Elimination écologique Eliminez l'emballage en respectant l'environnement. Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE.31 Modes Vous pouvez utiliser cet appareil en mode Évacuation d’air ou en mode Recyclage de l’air. Mode Évacuation de l’air Remarque : L’air sortant ne doit pénétrer ni dans une cheminée en service destinée à évacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion. ■ Si l’air sortant circule par une cheminée non en service destinée à évacuer la fumée ou des gaz brûlés, il faudra vous procurer l’accord du ramoneur compétent dans votre quartier. ■ Si l’air sortant traverse la paroi extérieure, il faudrait utiliser une ventouse télescopique. Mode recyclage Remarque : Pour lier les odeurs dans l’air recyclé, vous devrez incorporer un filtre à charbon actif. Pour connaître les différentes possibilités d’utiliser l’appareil en mode Recyclage, consultez les prospectus ou votre revendeur spécialisé. Vous pourrez vous procurer les accessoires dans le commerce Utilisation de l'appareil Ces instructions valent pour plusieurs variantes d’appareil. Certains équipements ne figurant pas sur votre appareil peuvent y être décrits. Remarque : Allumez la hotte aspirante dès le début de la cuisson ; une fois la cuisson achevée, laissez la hotte aspirante fonctionner encore quelques minutes. Ceci permet d’éliminer les buées de cuisson le plus efficacement. Bandeau de commande Variante 1 et 2 Régler le ventilateur sous tension Sortez le tiroir-filtre. Le ventilateur démarre à la vitesse sélectionnée. Appuyez sur les touches 1, 2 ou 3 pour modifier la puissance du ventilateur. Éteindre Poussez le tiroir-filtre jusqu'en butée. Remarque : Lors de la nouvelle sortie du tiroir-filtre, le ventilateur démarre dans la vitesse de ventilateur sélectionnée en dernier. Bandeau de commande, variante 3 Régler le ventilateur sous tension Sortez le tiroir-filtre et appuyer sur la touche #. Le ventilateur démarre à la vitesse 2. Appuyez sur les touches + ou - pour modifier la puissance du ventilateur. Éteindre Appuyez sur la touche #. Repoussez le tiroir-filtre à l'intérieur. L’air aspiré est débarrassé des particules de graisse par les filtres à cet effet, transite par un conduit puis gagne l’extérieur. L’air aspiré se nettoie en traversant les filtres à graisse et un filtre à charbon actif, puis il revient dans la cuisine. Explication 0, A Allumer/éteindre l'éclairage 1 Puissance d'aspiration 1 2 Puissance d'aspiration 2 3 Puissance d'aspiration 3 Explication < Allumer/éteindre l'éclairage # Ventilateur marche/arrêt - Réduire les vitesses du ventilateur + Augmentez les vitesses du ventilateur/vitesse intensive32 Aspiration intensive Si des odeurs ou buées particulièrement fortes se dégagent, vous pouvez utiliser la vitesse intensive. Appuyez sur la touche +, jusqu'à ce que toutes les LED s'allument sur l'affichage. La vitesse intensive est activée. Au bout d'env. 6 minutes, l'électronique revient automatiquement à une vitesse de ventilateur plus faible. Si vous voulez arrêter la vitesse intensive avant l'expiration de la durée préréglée, appuyez sur la touche - , jusqu'à ce que la vitesse de ventilateur souhaitée soit atteinte. La durée de marche est limitée. Le ventilateur passe ensuite automatiquement à une puissance d’aspiration inférieure. Vous pouvez à tout moment réduire manuellement à la puissance. Poursuite ventilateur Quand vous repoussez le tiroir-filtre à l'intérieur alors que la hotte aspirante est en service, la poursuite est activée. Le ventilateur s'arrête automatiquement au bout d'environ 10 minutes. Éclairage Vous pouvez allumer et éteindre l’éclairage indépendamment de la ventilation. Appuyez sur la touche A. Nettoyage et entretien : Risque de brûlure ! L'appareil devient chaud pendant le fonctionnement, en particulier au niveau des ampoules. Laisser refroidir l'appareil avant de le nettoyer. : Risque de choc électrique ! De l'humidité qui pénètre peut occasionner un choc électrique. Nettoyer l'appareil uniquement avec un chiffon humide. Avant le nettoyage, retirer la fiche secteur ou déconnecter le fusible dans le boîtier à fusibles. : Risque de choc électrique ! De l'humidité qui pénètre peut occasionner un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyeur à vapeur. : Risque de blessure ! Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Porter des gants de protection. Nettoyants Afin de ne pas endommager les différentes surfaces avec des nettoyants inappropriés, respectez les indications du tableau. N'utilisez pas ■ de produits agressifs ni abrasifs, ■ de produits de nettoyage fortement alcoolisés, ■ de tampons à récurer ni d'éponges à dos récurant, ■ de nettoyeurs haute pression ni de nettoyeurs à vapeur. Avant d'utiliser des lavettes éponges neuves, rincez-les soigneusement. Respectez l'ensemble des notices et des mises en garde accompagnant les produits de nettoyage. Surface Nettoyants Inox Eau chaude additionnée de produit à vaisselle : Nettoyez avec une lavette et séchez avec un chiffon doux. Nettoyez les surfaces en inox unique- ment dans le sens de polissage du métal. Des produits d'entretien spécial inox sont disponibles auprès du service après-vente ou dans les commerces spécialisés. Appliquez une fine couche de produit d'entretien avec un chiffon doux. Surfaces laquées Eau chaude additionnée de produit à vaisselle : Nettoyez avec une lavette humide et séchez avec un chiffon doux. N'utilisez pas de nettoyant pour inox. Aluminium et plas- tique Nettoyant pour vitres : Nettoyez avec un chiffon doux. Verre Nettoyant pour vitres : Nettoyez avec un chiffon doux. N'utili- sez pas de racloir à verre. Éléments de com- mande Eau chaude additionnée de produit à vaisselle : Nettoyez avec une lavette humide et séchez avec un chiffon doux. Risque d'électrocution par pénétration d'humidité. Risque de détérioration de l'électro- nique par pénétration d'humidité. Ne nettoyez jamais les éléments de commandeavec un chiffon humide. N'utilisez pas de nettoyant pour inox.33 Nettoyer le filtre métallique à graisse Ces instructions valent pour plusieurs variantes d’appareil. Certains équipements ne figurant pas sur votre appareil peuvent y être décrits. : Risque d'incendie ! Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Nettoyer le filtre à graisse au moins tous les 2 mois. Ne jamais faire fonctionner l'appareil sans filtre à graisse. Remarques ■ N’utilisez jamais de détergents agressifs, contenant de l’acide ou fortement alcalins. ■ Pendant le nettoyage des filtres métalliques à graisse, nettoyez également leur fixation dans l’appareil au moyen d’un essuie-tout humide. ■ Vous pouvez laver les filtres métalliques à graisse au lave- vaisselle ou à la main. A la main : Remarque : En présence de salissures tenaces, vous pouvez utiliser un produit dissolvant les graisses. Il est possible de le commander via la boutique en ligne. ■ Mettez les filtres métalliques à graisse à tremper dans de l’eau de vaisselle très chaude. ■ Utilisez une brosse pour nettoyer puis rincez bien les filtres ensuite. ■ Laissez les filtres métalliques à graisse s’égoutter. Au lave-vaisselle : Remarque : Si le nettoyage a lieu au lave-vaisselle, de légères colorations peuvent se manifester. Ceci n’influe aucunement sur le fonctionnement des filtres métalliques à graisse. ■ Ne nettoyez pas avec la vaisselle les filtres métalliques à graisse très sales. ■ Posez les filtres métalliques à graisse dans le lave-vaisselle sans les coincer. Ne coincez pas les filtres métalliques à graisse. Retirer le filtre métallique à graisse

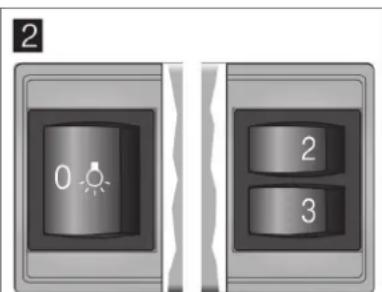

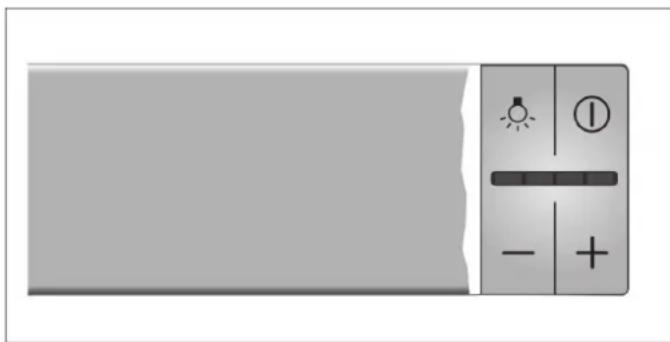

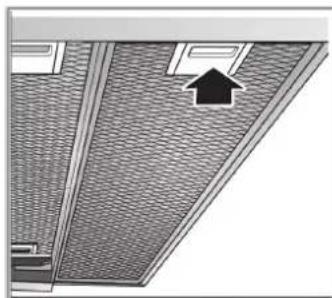

1. Ouvrez le verrouillage, puis abaissez le filtre à graisse

métallique. Avec l’autre main sous le filtre à graisse métallique, interceptez ce dernier.

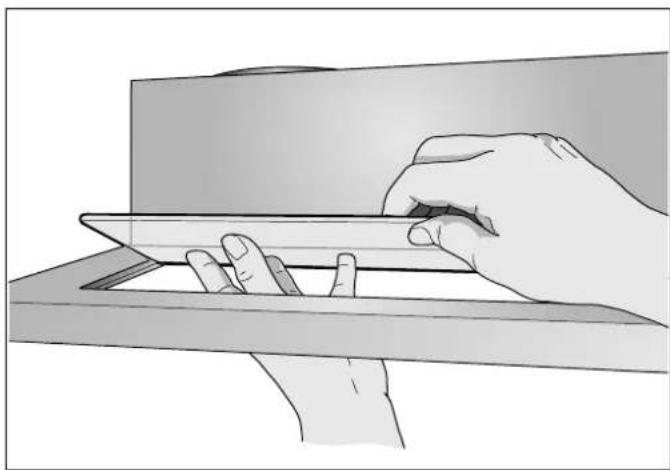

2. Sortez le filtre métallique à graisse de sa fixation.

Remarques ■ La graisse peut s’accumuler en bas dans le filtre à graisse métallique. ■ Pour éviter tout égouttement de graisse, tenez le filtre à graisse métallique à l'horizontale.

3. Nettoyez le filtre à graisse métallique.

Pour les appareils avec plaque en verre dans le tiroir-filtre : ■ la plaque en verre peut se sortir aisément et peut être nettoyée dans le lave-vaisselle. ■ Pour la sortir, soulevez la plaque en verre avec précaution. Incorporer le filtre métallique à graisse

1. Mettre le filtre métallique à graisse en place.

Avec l’autre main sous le filtre métallique à graisse, intercepter ce dernier.

2. Basculer le filtre métallique à graisse vers le haut puis

encliqueter le verrouillage.34 Dérangements, que faire si … Dans de nombreux cas, vous pourrez remédier vous-même facilement aux anomalies. Avant de contactez le service après- vente, veuillez vérifier les points suivants : : Risque de choc électrique ! Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à remplacer des câbles d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente. Tableau de dérangements Changer les ampoules Ces instructions valent pour plusieurs variantes d’appareil. Certains équipements ne figurant pas sur votre appareil peuvent y être décrits. : Risque de brûlures ! Les ampoules halogènes deviennent très chaudes en service. Le risque de brûlure persiste encore un certain temps après les avoir éteintes. Attendre, avant de changer les ampoules, qu’elles aient entièrement refroidi. : Risque de choc électrique ! Lors du changement des ampoules, les contacts de la douille sont sous tension. Avant le changement, retirer la fiche secteur ou couper le fusible dans le boîtier à fusibles. Important ! Utilisez uniquement des lampes du même type et de la même puissance. Changer les ampoules halogène Remarque : Lorsque vous insérez les ampoules halogènes, veillez à ne pas toucher le ballon de verre. Pour insérer les ampoules halogènes, utilisez un chiffon propre.

1. Avec un outil approprié, retirez précautionneusement

l’anneau de l’ampoule.

2. Extrayez l’ampoule et remplacez-la par une ampoule du

3. Remettez le couvercle de l’ampoule en place.

4. Branchez la fiche mâle dans la prise de courant ou réarmez

le disjoncteur. LED Le remplacement des LED défectueuses est exclusivement réservé au fabricant, à son service après-vente ou à un spécialiste agréé (installateur d'équipement électrique). : Risque de blessure ! La lumière des lampes LED est très éblouissante et peut causer des dommages aux yeux (groupe de risque 1). Ne pas regarder plus longtemps que 100 secondes directement les lampes LED allumées. Panne Cause possible Remède L'appareil ne fonctionne pas La fiche n'est pas connectée Connecter l'appareil au sec- teur Panne de cou- rant Vérifier si d'autres appa- reils de cuisine fonctionnent Fusible défec- tueux Vérifier dans le coffret à fusibles, si le fusible pour l'appareil est en bon état L'éclairage ne fonctionne pas. Les ampoules sont défec- tueuses. Changer les ampoules, voir le chapitre “Changer les ampoules”.35 Service après-vente Si votre appareil a besoin d'être réparé, notre service après- vente se tient à votre disposition. Nous trouvons toujours une solution appropriée pour éviter des visites inutiles d'un technicien. Lors de votre appel, veuillez indiquer le numéro de produit (n° E) et le numéro de fabrication (n° FD), afin de nous permettre de mieux vous aider. Vous trouverez plaque signalétique à l'intérieur de l'appareil (après avoir déposé le filtre métallique à graisse). Pour éviter d'avoir à les rechercher en cas de besoin, vous pouvez inscrire ici les données de votre appareil et le numéro de téléphone du service après-vente. Tenez compte du fait que la visite d'un technicien du SAV n'est pas gratuite en cas de manipulation incorrecte, même pendant la période de garantie. Vous trouverez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente. Commande de réparation et conseils en cas de dérangements Faites confiance à la compétence du fabricant. Vous garantissez ainsi que la réparation sera effectuée par des techniciens de SAV formés qui disposent des pièces de rechange d’origine adaptées à votre appareil. Accessoires (non compris dans la livraison) Remarque : Ces instructions valent pour plusieurs variantes d’appareil. Il est possible que des accessoires spéciaux soient mentionnés et qu'ils ne soient pas compatibles avec votre appareil. Remarque : Respectez les instructions de montage, chapitre Accessoires.

N° E N° FD Service après-vente O B 070 222 145 FR 01 40 10 12 00 CH 0848 840 040 Accessoires Référence Équipement initial : Kit de démarrage pour le mode recyclage Filtre de rechange pour Kit de démarrage CZ5145X0

Baguette-poignée 60 cm : Inox CZ5760X0 Baguette-poignée 90 cm : Inox CZ5790X036

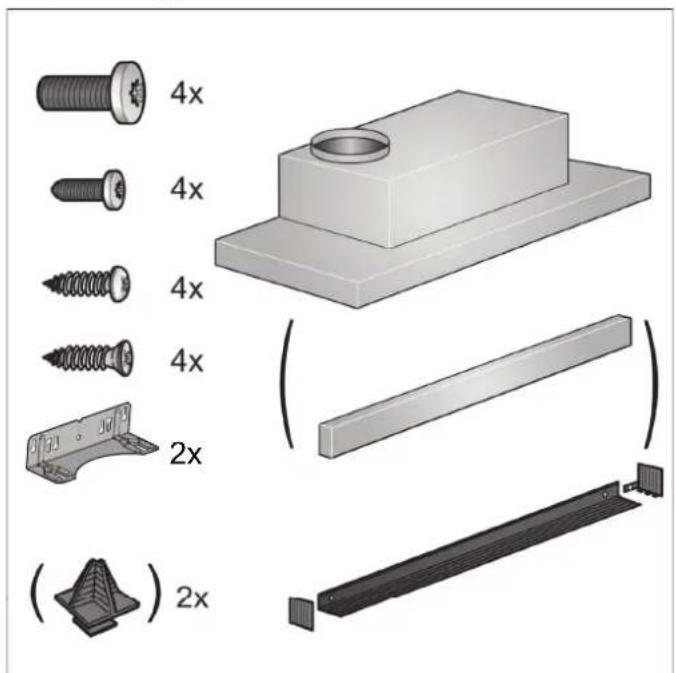

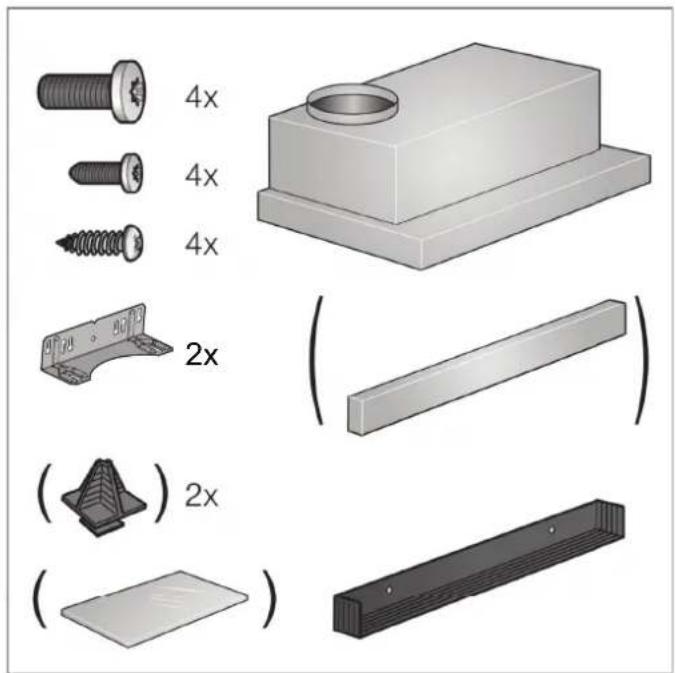

Notice de montage Ces instructions valent pour plusieurs variantes d’appareil. Certains équipements ne figurant pas sur votre appareil peuvent y être décrits. ■ Cet appareil s'installe dans le meuble supérieur. ■ Accessoires spéciaux (p.ex. pour le mode Recyclage de l’air) : tenez compte de la notice d’installation les accompagnant. ■ Les surfaces de l’appareil craignent. Lors de l’installation, évitez de les endommager. Largeur de l'appareil 60cm : Largeur de l'appareil 90cm :

[37 : Consignes de sécurité importantes Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre appareil correctement et en toute sécurité. Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propriétaire suivant. La sécurité de l’appareil à l’usage est garantie s’il a été encastré conformément à la notice de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé. La largeur de la hotte aspirante doit équivaloir à celle de la table de cuisson. L’installation doit avoir lieu en respectant les prescriptions actuellement en vigueur dans le bâtiment, ainsi que les prescriptions publiées par les compagnies distributrices d’électricité et de gaz. Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables au bâtiment). Danger de mort ! Il y a risque d'intoxication par réaspiration des gaz de combustion. L’air sortant ne doit pénétrer ni dans une cheminée en service destinée à évacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion. Si l’air sortant circule par une cheminée non en service destinée à évacuer la fumée ou des gaz brûlés, il faudra vous procurer l’accord du ramoneur compétent dans votre quartier. Danger de mort ! Il y a risque d'intoxication par réaspiration des gaz de combustion. En cas d'utilisation simultanée de l'appareil en mode évacuation de l'air et d'un foyer à combustion alimenté en air ambiant, veillez impérativement à ce que l'apport d'air soit suffisant. Les foyers à combustion alimentés en air ambiant (par exemple appareils de chauffage, au gaz, au bois, au fioul ou au charbon, les chauffe-eau, chauffe-eau accumulateurs) prélèvent l'air de combustion dans la pièce où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (cheminée par exemple). Lorsque la hotte aspirante est en marche, elle prélève de l'air dans la cuisine et dans les pièces voisines ; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pièces d'habitation.

Il faut donc toujours s'assurer que l'apport d'air frais est suffisant

La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite. Le fonctionnement sûr de l'appareil n'est possible que si la dépression dans la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). On y parvient en présence d'ouvertures non obturables aménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques permettant à l'air d'affluer pour assurer la combustion. Demandez toujours conseil au maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération. Si la hotte aspirante est utilisée exclusivement en mode recyclage, le fonctionnement est possible sans restrictions.38 Danger de mort ! Il y a risque d'intoxication par réaspiration des gaz de combustion. Lors de l'installation d'une ventilation avec un foyer relié à une cheminée, l'alimentation électrique de la hotte doit être munie d'un circuit de sécurité approprié. Risque d'incendie ! Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Les distances de sécurité indiquées doivent être respectées, afin d'éviter une accumulation de chaleur. Veuillez respecter les indications relatives à votre appareil de cuisson. Si votre table de cuisson combine des foyers gaz et électrique, l'écart maximal s’applique. Il est permis de monter l'appareil avec un seul coté directement à côté d'un meuble haut ou près d'un mur haut. La distance vers la paroi ou le meuble haut doit être d'au moins 50 mm. Risque de blessure !

Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Porter des gants de protection. Risque de blessure !

Si l'appareil n'est pas correctement fixé, il peut tomber. Tous les éléments de fixation doivent être montés solidement et de façon sûre. Risque de blessure !

L'appareil est lourd. 2 personnes sont nécessaires pour déplacer l'appareil. Utiliser exclusivement des moyens appropriés. Risque de choc électrique ! Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Il y a risque d'endommagement du câble d'alimentation. Pendant l’installation, veiller à ne pas plier ni coincer le câble d’alimentation. Risque d’électrocution ! Il doit être possible de séparer l'appareil du réseau électrique à tout moment. L'appareil doit uniquement être raccordé à une prise de courant de sécurité installée de manière réglementaire. Si la prise n'est plus accessible après montage ou si un raccordement fixe est indispensable, il faut prévoir côté secteur un dispositif de coupure omnipolaire avec un écartement des contacts d'au moins 3 mm. Le raccordement fixe est exclusivement réservé à un électricien qualifié. Nous vous recommandons d'installer un disjoncteur différentiel (interrupteur FI) dans le circuit d'alimentation de l'appareil. Risque d'asphyxie ! Le matériel d'emballage est dangereux pour les enfants. Ne permettez jamais aux enfants de jouer avec les matériaux d’emballage. Consignes générales Mode Évacuation de l’air : Danger de mort ! Il y a risque d'intoxication par réaspiration des gaz de combustion. L’air sortant ne doit pénétrer ni dans une cheminée en service destinée à évacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion. Si l’air sortant circule par une cheminée non en service destinée à évacuer la fumée ou des gaz brûlés, il faudra vous procurer l’accord du ramoneur compétent dans votre quartier.Si l’air sortant traverse la paroi extérieure, il faudrait utiliser une ventouse télescopique. Conduit d'évacuation Remarque : Le fabricant de l'appareil n'assume aucune garantie pour les réclamations liées à la tuyauterie.■ L'appareil atteint son rendement optimal avec un tube d'évacuation court et droit et un diamètre le plus important possible.■ Si les tuyaux d'évacuation sont longs, présentent de nombreux coudes ou ont un diamètre inférieur à 150 mm, la puissance maximale d'aspiration ne sera pas atteinte et le ventilateur fera plus de bruit.■ Les tuyaux rigides ou souples constituant le conduit d'évacuation doivent être fabriqués dans un matériau non inflammable.

Tuyaux ronds Nous recommandons un diamètre intérieur de 150 mm, mais d'au moins 120 mm. Gaines plates Le section intérieure doit correspondre au diamètre des tuyaux ronds. Ø 150 mm, env. 177 cm

■ Les gaines plates ne doivent pas présenter de dévoiements trop importants. ■ Si des tuyaux de plusieurs diamètres sont utilisés, il faut prévoir des bandes d'étanchéité. Branchement électrique : Risque de choc électrique ! Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Il y a risque d'endommagement du câble d'alimentation. Pendant l’installation, veiller à ne pas plier ni coincer le câble d’alimentation. Les données de raccordement nécessaires se trouvent sur la plaque signalétique dans le compartiment intérieur de l’appareil (pour ce faire, retirez le filtre métallique à graisse). Longueur du câble de branchement : env. 1,30 m Cet appareil est conforme aux dispositions CE régissant l’antiparasitage. : Risque d’électrocution ! Il doit être possible de séparer l'appareil du réseau électrique à tout moment. L'appareil doit uniquement être raccordé à une prise de courant de sécurité installée de manière réglementaire. Si la prise n'est plus accessible après montage ou si un raccordement fixe est indispensable, il faut prévoir côté secteur un dispositif de coupure omnipolaire avec un écartement des contacts d'au moins 3 mm. Le raccordement fixe est exclusivement réservé à un électricien qualifié. Nous vous recommandons d'installer un disjoncteur différentiel (interrupteur FI) dans le circuit d'alimentation de l'appareil. Préparation du meuble ■ Le meuble d'encastrement doit être aligné à l'horizontale et être d'une capacité de charge suffisante. ■ Le poids max. de la hotte aspirante est de 18 kg. Dimensions de l'appareil et distances de sécurité ■ Tenez compte des dimensions de l'appareil.■ Respectez les distances de sécurité. Si les instructions d'installation d'appareils de cuisson au gaz nécessitent une distance divergente, tenez toujours compte de la distance la plus grande. Le meuble d'encastrement doit résister à des températures jusqu'à 90°C. La stabilité du meuble d'encastrement doit être garantie même après les travaux de découpe. Cette hotte aspirante est prévue pour être montée dans un meuble haut avec les dimensions suivantes :

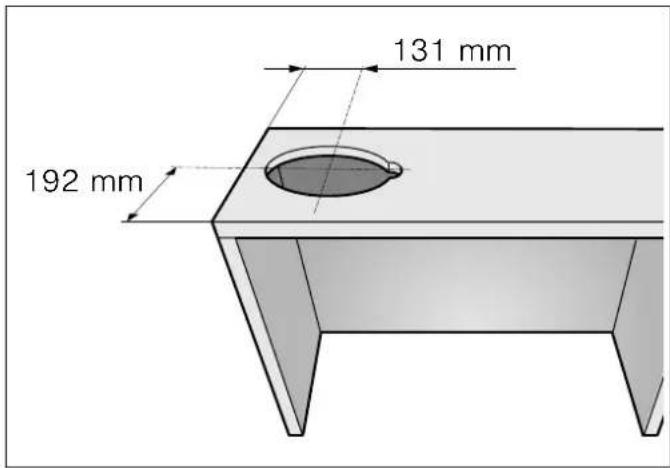

1. Réalisez la découpe pour le conduit d'évacuation. Pour ce

faire, réalisez une ouverture dans le plafond ou à l'arrière du meuble d'encastrement avec une encoche supplémentaire pour le câble secteur.

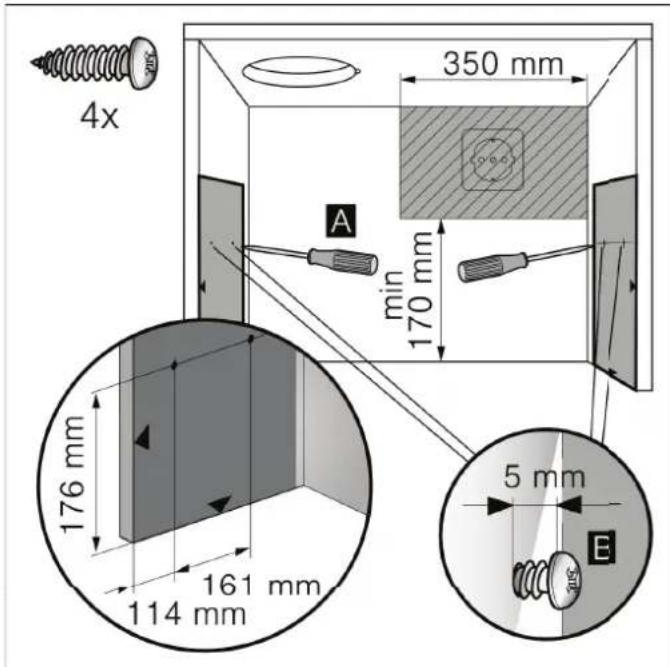

2. Si présent, retirez le fond du meuble. Tracez les points de

fixation sur les parois intérieures du meuble et pré-percez-les avec un poinçon. Utilisez le gabarit joint pour tracer les points de fixation. ¨

3. Vissez les 4 vis jointes des cornières jusqu'à 5 mm de

distance. © Préparer l'appareil Une baguette poignée doit être vissée sur le tiroir-filtre. Il peut s'agit d'une baguette poignée existante ou disponible en tant qu'accessoire

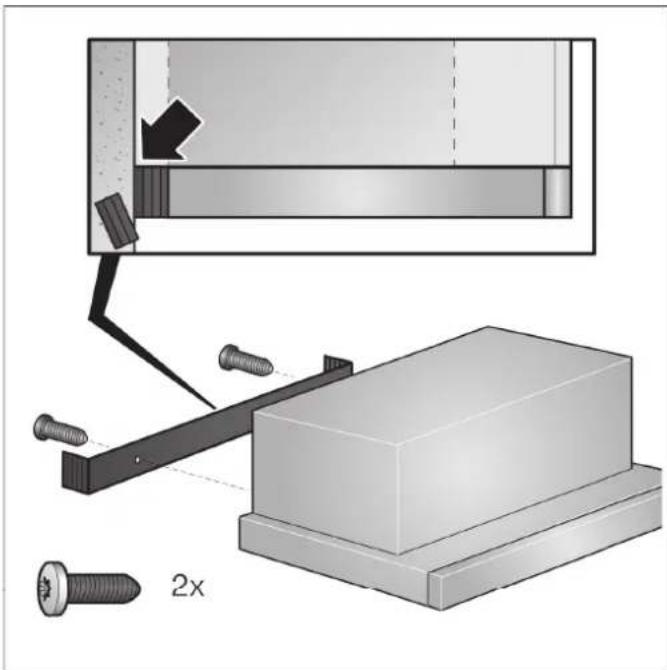

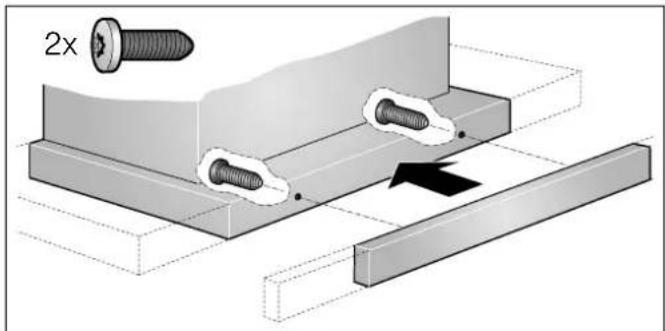

1. Fixez la baguette poignée au tiroir-filtre avec les vis fournies.

Largeur 600 mm Profondeur 320 mm min. Hauteur 390 mm min.

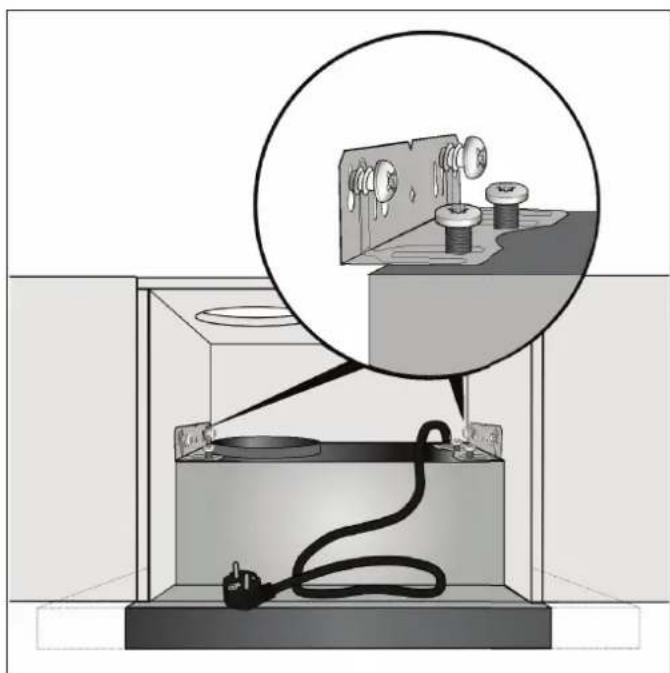

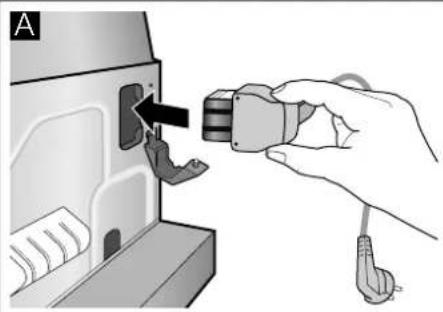

2. Branchez le câble secteur fourni à l'appareil. ¨

3. Sécurisez le câble de raccordement réseau avec la décharge

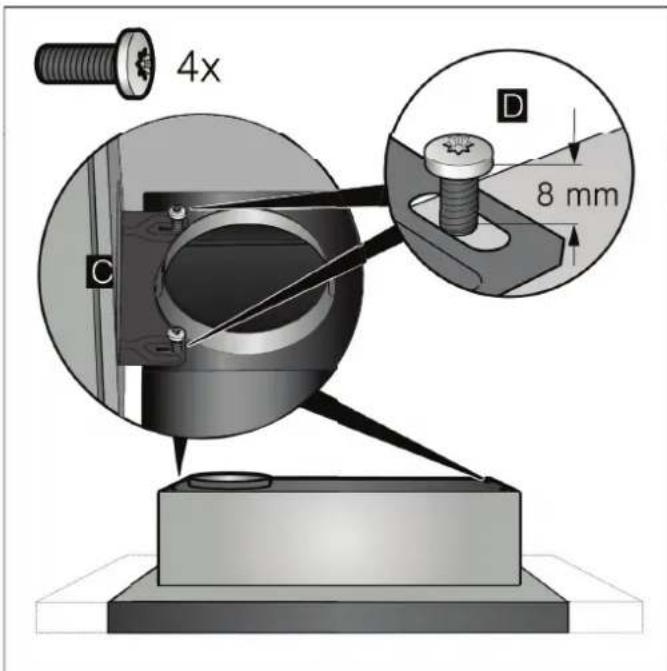

4. Vissez 2 équerres de fixation sur l'appareil. Attention à la

position des vis.ª Vissez alors les vis jusqu'à 8 mm de distance. « Installation Montage

1. Accrochez l'appareil avec les cornières sur les vis et alignez-

2. Mesurez la distance entre l'appareil et le mur et reportez-la

sur la baguette murale.

3. Si nécessaire, raccourcissez la baguette murale à la cote

4. Décrochez l'appareil et vissez fermement la baguette murale.

5. Raccrochez l'appareil, l'aligner et vissez-le fermement. Serrez

toutes les vis avec précaution.

6. Établissez le raccordement électrique.

Remarque : Le corps de la hotte aspirante peut être paré à l'intérieur du meuble supérieur. Sachant qu'il faut tenir compte des points suivants : ■ Le fond intermédiaire ne doit pas reposer sur le corps de la hotte aspirante. ■ Le parement avant ne doit pas être fixé au corps.■ La facilité d'accès pour le changement du filtre et le service après-vente doit être garantie.

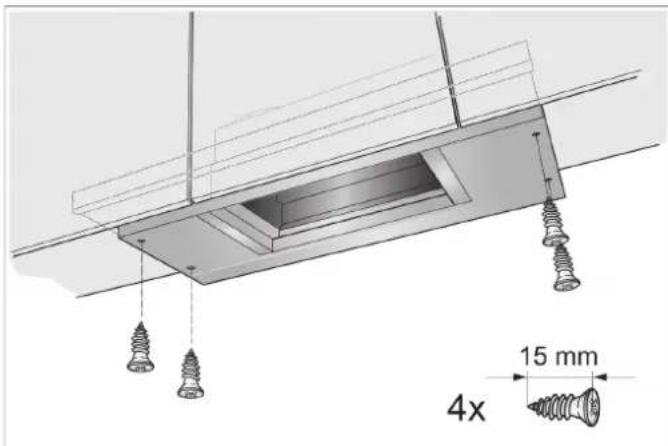

%41 Largeur de l'appareil 90cm : Vissez également l'appareil sur les meubles supérieurs latéraux. Modification de la butée du tiroir-filtre Sur certaines version d'appareil, il est possible de modifier la butée du tiroir-filtre. Ces appareils disposent d'écarteurs permettant de régler la baguette-poignée de l'appareil à fleur avec le meuble d'encastrement.

1. Tirez le tiroir-filtre vers l'avant.

2. Raccourcissez l'écarteur à la cote souhaitée et insérez-le

dans la fente prévue à cet effet. Fixer les jonctions des conduits Remarque : Si vous utilisez un conduit en aluminium, lissez préalablement la zone de raccordement. Conduit d’évacuation Ø 150 mm (diamètre recommandé) Fixez le conduit d’évacuation directement contre le manchon puis étanchez. Conduit d’évacuation Ø 120 mm

1. Fixez le manchon réducteur directement contre le manchon

2. Fixez le conduit d’évacuation contre le manchon réducteur.

3. Étanchez les deux zones de jonction avec un moyen
