Marque	ARTHUR MARTIN ELECTROLUX
Modèle	AFT640N
Type de produit	Hotte aspirante
Dimensions (hauteur)	129 mm
Alimentation électrique	230 V - 50 Hz monophasé
Classe de sécurité électrique	Classe II (double isolation)
Puissance moteur	2 x 110 W
Éclairage	2 ampoules de 40 W (type à vis)
Modes d'utilisation	Évacuation (conduit extérieur) ou recyclage (filtre à charbon)
Variateur de vitesse	Électronique, réglable en continu
Filtres à graisse	Métalliques, lavables au lave-vaisselle ou à la main (tous les mois)
Filtres à charbon actifs	Remplaçables, durée de vie environ 4 mois
Distance de sécurité minimale	65 cm au-dessus d'une cuisson électrique, 75 cm au-dessus d'une cuisson gaz ou mixte
Diamètre conduit d'évacuation	120 mm
Installation	Murale ou sous meuble
Entretien	Nettoyer les filtres à graisse régulièrement, remplacer les filtres à charbon tous les 4 mois
Garantie	Voir conditions fournies par le vendeur

FOIRE AUX QUESTIONS - AFT640N ARTHUR MARTIN ELECTROLUX

Comment installer la hotte en version évacuation ?

Pour utiliser la hotte en version évacuation, retirez les filtres à charbon actifs en tournant la poignée dans le sens contraire des aiguilles d'une montre. Assurez-vous que l'indicateur de la poignée est sur la position 'évacuation'. Raccordez la buse (diamètre 120 mm) au conduit d'évacuation extérieur. Le conduit ne doit pas dépasser 3 mètres avec un coude ou 2 mètres avec deux coudes.

Comment nettoyer les filtres à graisse métalliques ?

Débranchez la hotte. Démontez les filtres en les poussant vers l'intérieur puis vers le bas. Nettoyez-les une fois par mois environ avec un chiffon, de l'eau chaude et un détergent doux. Rincez et séchez soigneusement avant de les remettre en place.

À quelle fréquence faut-il remplacer les filtres à charbon actifs ?

Remplacez les filtres à charbon actifs tous les 4 mois environ, ou dès que vous constatez une baisse d'efficacité d'absorption des odeurs.

Que faire si la hotte ne fonctionne pas ?

Vérifiez qu'il n'y a pas de coupure de courant, que le curseur Marche/Arrêt est bien déplacé vers la droite. Si la hotte s'est arrêtée en cours de fonctionnement, déplacez le curseur vers la gauche, attendez quelques instants, puis replacez-le vers la droite.

Pourquoi la hotte aspire-t-elle mal ?

Assurez-vous que la vitesse sélectionnée est adaptée (position maximum pour fortes odeurs), que la cuisine est suffisamment aérée, que les filtres à charbon ne sont pas usés (en version recyclage), et que le tuyau d'évacuation n'est pas obstrué (en version évacuation).

Quelle est la hauteur de sécurité pour installer la hotte ?

La hotte doit être installée à au moins 65 cm au-dessus d'une cuisson électrique et à au moins 75 cm au-dessus d'une cuisson au gaz ou mixte.

Comment remplacer une ampoule d'éclairage ?

Débranchez la hotte. Retirez le plafonnier transparent en le tirant. Remplacez l'ampoule défectueuse par une ampoule identique de 40 W (type à vis). Remettez le plafonnier en place.

Puis-je utiliser la hotte sans conduit d'évacuation ?

Oui, la hotte peut fonctionner en version recyclage : l'air est filtré par des filtres à charbon actifs puis renvoyé dans la pièce. Dans ce cas, assurez-vous que l'indicateur de la poignée est sur la position 'recyclage' et que les filtres à charbon sont en place.

La hotte peut-elle être installée sous un meuble ?

Oui, la hotte peut être fixée sous un meuble de cuisine. Utilisez le gabarit de perçage fourni pour repérer les trous. Insérez les 4 vis (4,2x44,4) par l'intérieur du meuble. Percez un trou pour le passage du tuyau d'évacuation si nécessaire.

Que faire en cas de panne nécessitant une intervention technique ?

Consultez d'abord la rubrique 'En cas d'anomalie de fonctionnement' de la notice. Si le problème persiste, contactez votre revendeur ou l'Assistance Technique Consommateurs. Pour toute réparation, exigez des pièces de rechange certifiées constructeur.

MODE D'EMPLOI AFT640N ARTHUR MARTIN ELECTROLUX

Nous vous remercions de la confiance que vous nous avons témoignée enCHOISSSANT:

ARTHUR MARTIN Electrolux

Nous savons que vous attendez de cet apparéil qu'il vous apporte pleinement satisfaction en termes d'efficacité, fiabilité, facilité d'utilisation.

C'est en fonction de ces exigences qu'il a ete conu avec le plus grand soin, la plus grande attention.

Son'utilisation est très simple. Cependant, nous vous recommendons de dire attentivement cette notice. Bien connaître votre nouvel apparéil, c'est non seulement éviter au départ une erreur de manipulation susceptible de l'endommager, mais c'est aussi vous familiariser avec toutes les possibités qu'il vous offre.

Nous souhaitons que la satisfaction que vous aurez dans son utilisation vous amène à nous besoin pour d'autres apparéils de notre marque.

A bientôt et encore merci.

SOMMAIRE

A l'attention de l'utilisateur

Avertissements importants 4

Description de l'appareil 6

Utilisation de votre hotte 7

Entretien et nettoyage 10

En cas d'anomalie de fonctionnement 12

Garantie 13

Service après-vente 13

A l'attention de l'insealleur

Caracteristiques techniques 14

Branchementélectrique14

Installation 15

Comment dire votre notice d'utilisation ?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Description d'opérations étape par étape

Conseils et recommendations

Informations liées à la protection de l'environnement

AVENTISSEMENTS IMPORTANTS

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant. Ces averissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

• Cet apparéil a été concu pour être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les évientuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlevement dont vous garderez un exemplaire.
• Voiture apparéil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été consu.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet appariel. Cela représentait un danger pour vous.
• Débranche toujours la hotte avant de proceder à son nettoyage et son entretien.
• Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres apparèils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.
• Ne faites jamais flamber des préparations sous la hotte. Les flames aspirées risqueraient de détériorer les filtres et provoquer un incendie.
• Respectez la fréquence de nettoyage et de remplacement des filtrés. L'accumulation

de dépôts de graisse risque d'occasionner un incendie

• Ne laissez jamais des fritures sous la hotte sans surveillance attentive. Les huiles et graisses portées à très haute température peuvent prendre feu.
• Ne laisses pas un brûleur à gaz allumé sans récipient, la flamme pourrait abîmer le filtre de l'appareil.

Installation

• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte (voir caractéristiques techniques).
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à unElectricien qualifié.
• Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôle).
• Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles.
• Dans le cas où l'appareil est relié directement à l'installation électrique, interposez un interrupteur bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
• Installez la hotte à une distance de sécurité d'au moins 65 cm d'un plan de cuisson électrique, d'au moins 75 cm d'un plan de cuisson gaz ou mixte.

Veuillez lore attentivement ces remarques avant d'insteller et d'utiliser votre appareil. Nous déclinons toute responsabilité en cas de dommages ou d'incendies provoqués par l'ordinateur fait du non-respect de ces avertissements.

Protection de l'environnement

• Si vous procédez à la mise à la casse de votre ancien apparéil, veillez àmettre hors d'usage ce qui pourrait représenter un danger:coupez le cable d'alimentation au ras de l' apparéil.
• Informez-vous, auprès des services de votre commune, des endroits autorisés pour la mise au rebut de l'appareil.

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « EN CAS D'ANOMALIE DE FONCTIONNEMENT ». Si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter l'Assistance Technique Consommateurs qui vous communiquera l'adresse d'un service après vente.

En cas d'intervention sur votre apparéil, exigez du service après vente les pièces de rechange certifiées Constructeur.

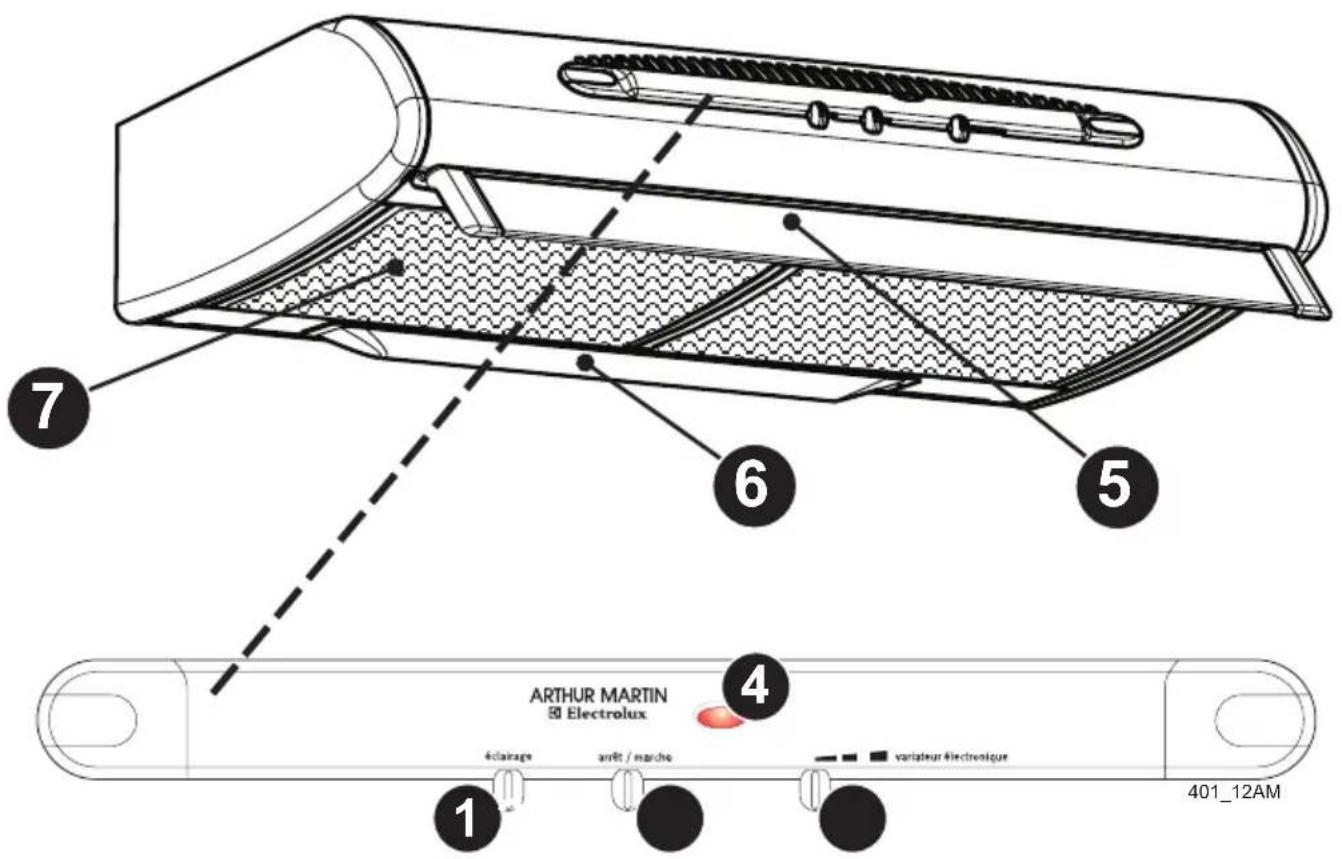

1 Mise en fonctionnement et arrêt de l'éclairage
2 Mise en fonctionnement et arrêt de l'appareil

Déplacez le curseur Arré/Marche vers la droite pourmettre en fonctionnement la hotte.

3 Variateur électronique

Le variateur electronique permet de varier la vitesse d'aspiration en fonction de la position du curseur d'où un réglage précis et optimal de l'aspiration.

• Position minimum du curseur: pour ventiler la piece, particulièrement silencieuse, pour les plats émettant peu de vapeurs.

• Position intermédiaire du curseur: pour ventiler dans des conditions normales d'utilisation.

• Position maximum du curseur: en cas de force concentration d'odeurs et de vapeurs, même pour de longues périodes.

4 Voyant de fonctionnement

Cevoyant s'allume lorsquel'on déplace le curseurMarche/Arrêtversla droite.

5 Visière
6 Eclairage du plan de travail
7 Filtres àGRAISSÉMETALLIQUES

UTILISATION DE VOTRE HOTTE

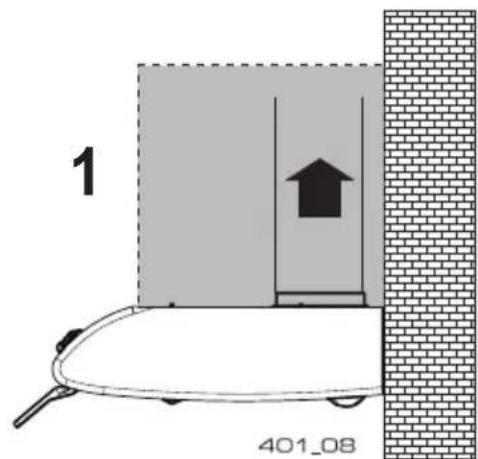

Utilisation en version évacuation (l'air aspiré est convoyé à l'extérieur de la piece)

La hotte, équipée de deux ouvertures pour la sortie de l'air, est fournie en série avec un obturator monté dans l'ouverture arrière. La buse fournie avec la hotte sera montée en fonction de la solution可以选择; sortie supérieure (fig. 1), sortie arrière (fig. 2).

Dans le cas d'installation avec sortie arrière, l'obturator devra etre montedans l'ouverture supérieure et la buse dans l'ouverture arriere.

Raccordez la buse au conduit d'évacuation externe au moyen d'un tuyau 120 mm. A l'aide des poignées, poussez les filtres àGRAisse métalliques vers l'intérieur de l'appareil puis vers le bas (fig. 3), contrôle que I'indicateur de la poignée se trouve sur la position évacuation (fig. 4), retirez les filtres à charbon actifs, en tournant la poignée dans le sens contraire à celui des aiguilles d'une montre.

Utilisation en version recyclage (l'air aspiré est filtré et renvoyé à l'intérieur de la piece).

Ouvrez la grille d'aspiration, contrôle que l'indicateur de la poignée se trouve sur la position recyclage (fig. 4).

UTILISATION DE VOTRE HOTTE

Filtres à charbon actifs

L'air est filtré au moyen de filters à charbon actifs.

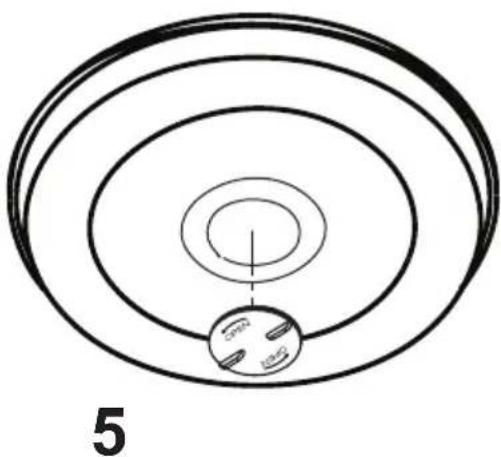

Remplacement:

Mettez l'appareil à l'arrêt (si celui-ci était en fonctionnement) en déplaçant les curseurs "Marche/Arrêt" et "Eclairage" vers la gauche. Ouvrez les filtres àGRAisse métalliques, remplacez les filtres à charbon actifs en tournant la poignée de fixation dans le sens contraire des aiguilles d'une montre pour les retirer, et dans les sens des aiguilles d'une montre pour les remonter (fig. 5). Remettez en place les filtres àGRAisse.

Conseils d'utilisation

• Le meilleur rendement de l'appareil s'obtient en version évacuation, nous vous conseillons par conséquent d'utiliser l'appareil dans cette version lorsque cela est possible.
• Pour un meilleur rendement, déplacez le curseur sur une position minimum pour de faibles concentrations de fumées et d'odeurs, sur une position moyenne, dans les conditions normales et sur la position maximale pour de fortes concentrations d'odeurs et de vapeurs.
• Nous vous recommendons demettre l'appareil en marche avant de proceder à la cuisson et de le laisser fonctionner quelques minutes encore après la cuisson, jusqu'à ce que toute odeur ait disparu.
• Pour que l'appareil fonctionne correctement, les fenêtres de la cuisine doivent rester fermées. Vous pouvez, en revanche, ouvrir une fenêtre dans une piece adjacente.

ENTRETIEN ET NETTOYAGE

Débranche l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil.

Un entretien régulier de votre apparéil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

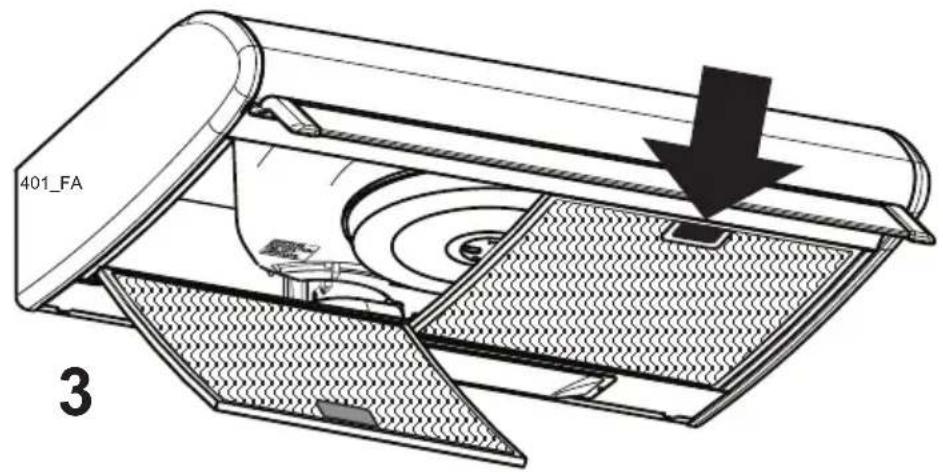

Filtres à graisse métalliques

Nettoyez les une fois par mois environ avec un chiffon, de l'eau chaude et un détergent doux. Rincez-les et séchez-les.

Pour démonter les filtres àGRAISSÉ
A l'aide des poignées, poussez vers
l'intérieur de l'appareil puis vers le bas les
filtres àgraisse métalliques.

Filtres à charbon actifs

Remplacez-les régulièrement,ès que vous constatéz une baisse d'efficacité d'absorption (tous les 4 mois environ) dans des conditions normales d'utilisation.

Pour retarder les filtres à charbon actifs: Ouvrez les filtres à graisse, remplacez les filtres à charbon actifs en tournant la poignée de fixation dans le sens contraire des aiguilles d'une montre pour les retarder, et dans le sens des aiguilles d'une montre pour les remonter (fig. 5). Refermez les filtres à graisse.

La carrosserie

Lavez-la à l'eau tiède avec un détergent doux (produit pour la vaisselle par exemple). N'employez jamais de produits abrasifs ou caustiques.

Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.

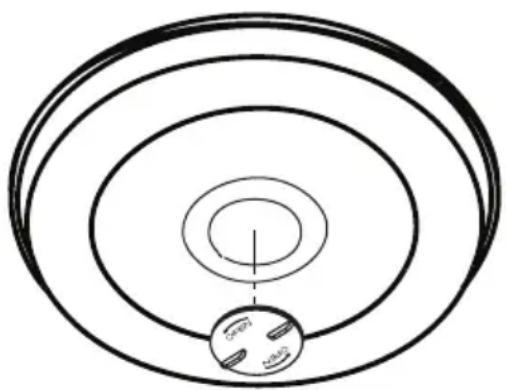

Les ampôules d'éclairage

L'éclairage est constitué par 2 ampoules de 40 W auxquelles on peut acceder en retardant le plafonnier transparent. Si les ampoules ne fonctionnent pas, contrôle qu'elles soient bien visées. Si les ampoules sont défectueuses, replacez-les par des ampoules identiques de même puissance.

5

EN CAS D'ANOMALIE DE FONCTIONNEMENT

SYMPTOMES	SOLUTIONS
La hotte aspirante ne fonctionne pas ...	Vérifiez que : • il n'y a pas de coupure de courant • le curseur Marche/Arrêt esteffectivement déplaced vers la droite.
La hotte aspirante a un rendementinsuffisant ...	Vérifiez que : • la vitesse moteur sélectionnée estsuffisante pour la quantité de fumée et de vapeur dégagée • La cuisine est suffisamment aérée pour permettre une prise d'air. • les filtres à charbon actifs ne sont pasusagés (hotte en version recyclage) • le tuyau et la sortie de la hotte ne sontpas obstrués (hotte en version aspi-rante)
La hotte aspirante s'est arrêtée au cours du fonctionnement...	Vérifiez que : • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolaire n'est pas enclenché. Déplacez lecurseur Marche/Arrêt vers la gauche. AttendezDéplacez le curseur Marche/Arrêt versla droite.

GARANTIE

Conformément à la Législation en vigueur,Vote Vendeur est tenu,lors de l'acte d'achat de votre apparéil,de vous communiquer par écrit les conditions de garantie et sa mise en oeuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées. N'hesitez pas à le contacter.

SERVICE APRES-VENTE

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « EN CAS D'ANOMALIE DE FONCTIONNEMENT ». Si malgré toutes les vérifications une intervention s'avere nécessaire, le vendeur de votre(APpeuil est le premier

Plaque signalétique

En appelant un Service ÀpRES Vente, indiquez-lui le modele, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre apparéil.

habilité à intervenir.

A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ...), veuillez consulter l'Assistance Technique Consommateurs qui vous communiquera alors l'adresse d'un ServiceAprès Vente.

En cas d'intervention sur votre apparéil, exigez du Service Àpès Vente les Pièces de Rechange certifiées Constructeur.

CHARACTERISTIQUES TECHNIQUES

AFT640 AFT940

Dimensions Haut.: 129 mm 129 mm

Tension secteur 230V - 50Hz 230V - 50Hz

Classe de sécurité électrique Classe II Classe II

Puissance moteur 2 x 110W 2 x 110W

Eclairage 2 × 40W 2 × 40W

Cet apparéil est conforme aux Directives Communautaires suivantes:

73/23 CEE 19/02/73 (Basse Tension) et modifications successives

89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives

BRANCHEMENT ELECTRIQUE

• Cet apparéil ne peut être branché qu'en 230 V monophasé.
• Vérifiez que la puissance de l'installation est suffisante, et que les lignes sont en bon état et peuvent supporter l'intensité absorbée par l'appareil, compte tenu des autres apparciils électriques branchés.

• Dans le cas où l'appareil est relié aux canalisations électriques fixes, un dispositif de séparation omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm doit être prévu dans l'installation fixe.

• Le cordon secteur est à 2 conducteurs (double isolation).

NE PAS RACCORDER L'APPAREIL A LA TERRE.

• Si vous disposez d'un socle de prise de courant compteant une mise à la terre, vous pouvez l'utiliser pour le branchement, mais en aucum cas le cable d'alimentation de l'appareil ne devra être relié à la terre.

Notre responsabilité ne saurait êtreengagee pour tout incident ou accident provoqué par un raccordement electrique non conforme.

INSTALLATION

Assurez-vous que l'appareil, une fois installé, est facilement accessible à un technicien, dans l'eventualité d'une intervention. Une installation incorrecte remet en cause la sécurité de cette hotte.

Toute installation doit être conforme aux réglementations locales concernant l'évacuation d'air vicié.

Installes la hotte à une distance de sécurité

• d'au moins 65 cm d'un plan de cuisson électrique,

• d'au moins 75 cm d'un plan de cuisson gaz ou mixte.

L'appareil peut etre instalé sur un mur ou sous un meuble de cuisine.

Déballage

Accessoires fournis avec la hotte

1 buse : diamètre 120 mm
1 obturateur
1 gabarit de perçage

Fixation murale

Selon le modele,la hotte peut etre installee de differentes facons.

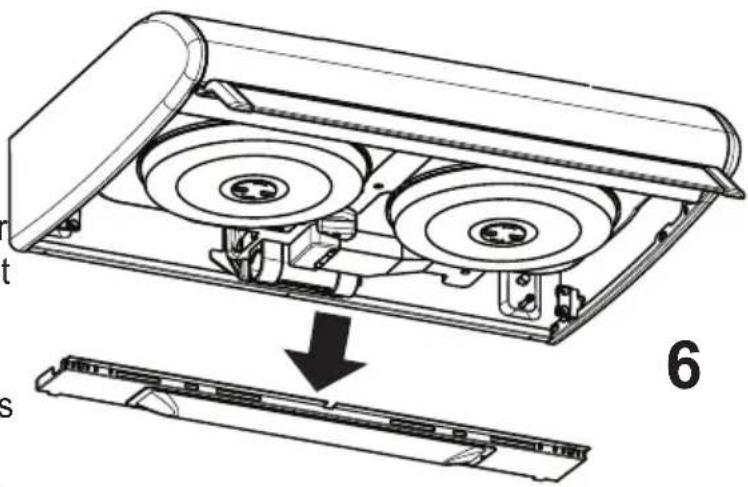

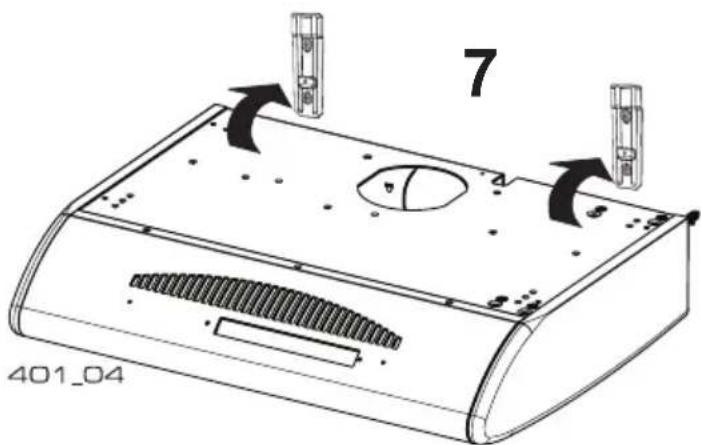

Fixation avecétriers:

Retirer l'élément avec le support plafonnier (fig.6), en desserrant deux vis (ceci permet d'acceder depuis l'intérieur à la paroi arrrière). A l'aide du gabarit de perçage, percz 4 troughs de 0.8mm fixez les étriers métalliques au moyen des vis et goujons (fournis avec l'appareil), puis accrochez la hotte aux étriers (fig.7).

INSTALLATION

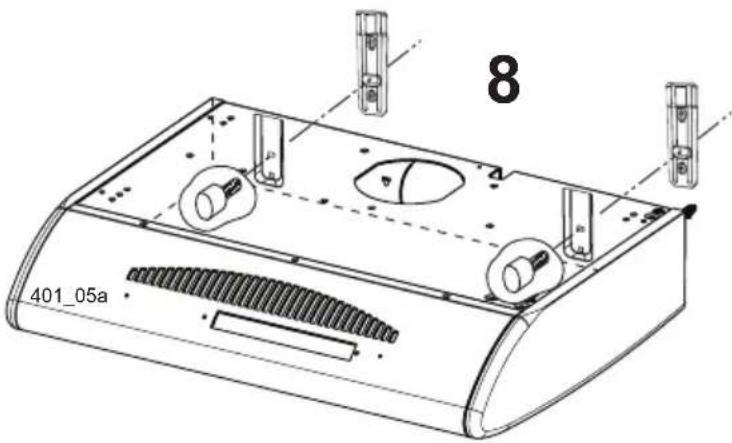

Fixez la hotte au moyen de deux vis (fournies avec l'appareil) (fig. 8). Régler la mise à niveau horizontal de la hotte en tournant les pommeau de réglage (fig.9).

Remonter l'élément avec le support plafonnier.

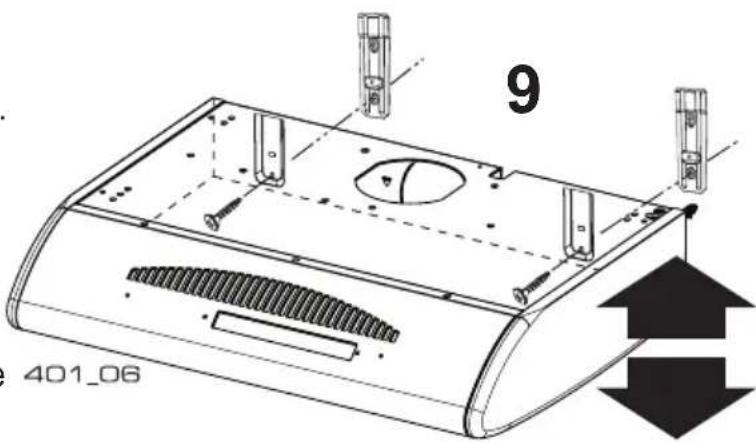

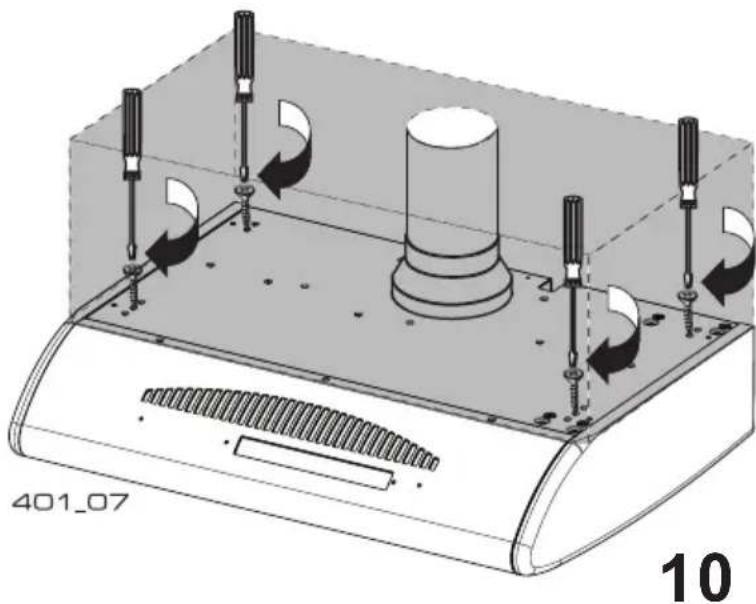

Fixation sous un meuble

Utilisez le gabarit de perçage afin de repérer sur la base du meuble l'emplacement des 4 trough à réaliser. Insérez les 4 vis livrées avec l'appareil (4,2x44,4) par l'intérieur du meuble dans les 4 trough préalablement percés (fig. 10). Percez un trough au bas et sur le dessus du meuble, si vous avez besoin l'évacuation par le haut, pour le passage du tuyau d'évacuation (utilisation en version évacuation). Il n'est pas nécessarie d'effectuer ce perçage lors de l'utilisation en version recyclage (l'air est recyclé dans la piece à travers les orifices placés dans la partie avant de la hotte).

INSTALLATION

Choix d'utilisation

Version recyclage

Les fumées sont évacuées à travers les filtres à charbon actifs, puis l'air filtré est ensuite réintroduit dans la pierce à travers les orifices placés dans la partie avant de la hotte.

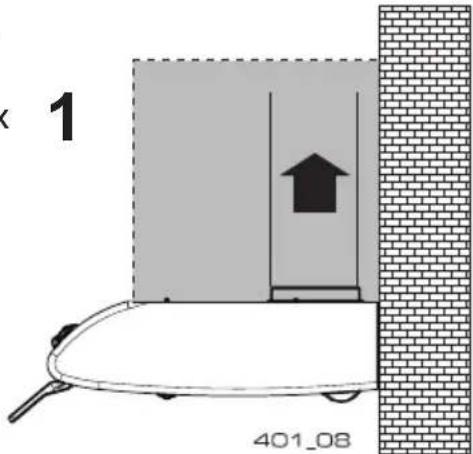

Version évacuation

La hotte étant livrée en version Recyclage, il est nécessaire de retarder les filtres à charbon actifs pour pouvoir l'utiliser en version

Evacuation (voir chapités Utilisation ou Entretien, pour-retirer les filtrés à charbon).

Lesassage rendements s'obtiennent avec des tuyaux courts et directs. Le tuyau d'évacuation doit être d'un diamètre de 120~mm . Il doit être en matière auto-extinguible. Sa longueur totale ne doit pas excéder :

• 3 metres, avec un coude
• 2 metres avec deux coudes

Sur les segments horizontally, le tuyau doit avoir une légère inclinaison vers le haut (10% environ), afin de facilititer l'évacuation de l'air.

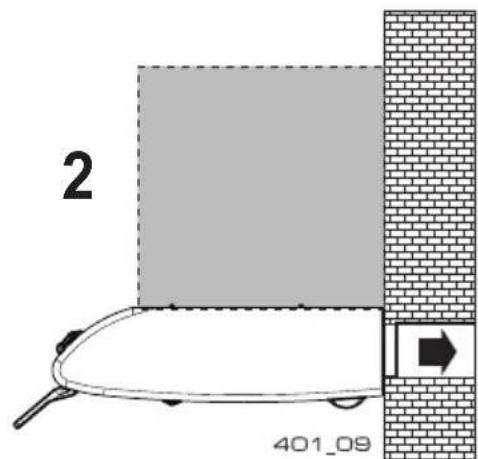

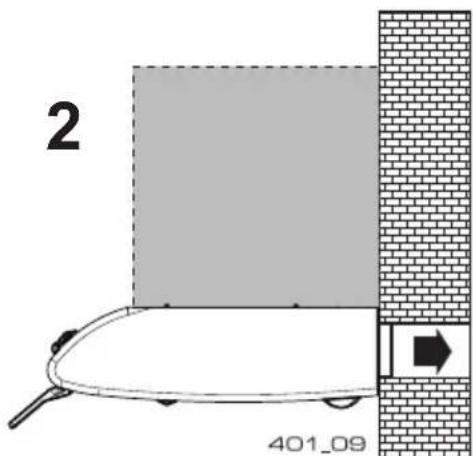

Utilisation en version évacuation (l'air aspiré est convoyé à l'extérieur de la piece)

La hotte, équipée de deux ouvertures pour la sortie de l'air, est fournie en série avec un obturator monté dans l'ouverture arrière. La buse fournie avec la hotte sera montée en fonction de la solution choisisie; sortie supérieure (fig. 1), sortie arrière (fig. 2).

Dans le cas d'installation avec sortie arrêté, l'obturateur devra être monté dans l'ouverture supérieure et la buse dans l'ouverture arrêté. Raccordez la buse au conduit d'évacuation externe au moyen d'un tuyau Ø 120 mm.

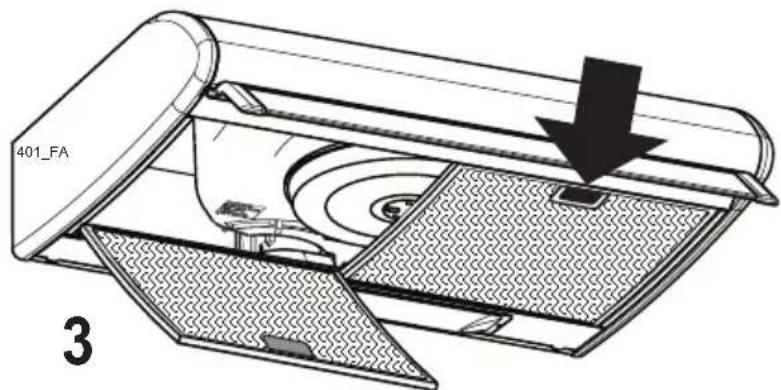

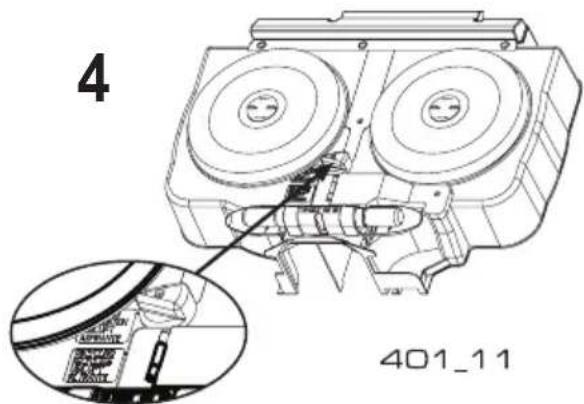

Ouvrez les filtres àGRAISSSE (fig.3), contrôlez que l'indicateur de la poignée se trouve sur la position évacuation (fig.4), retirez les filtres àcharbon actifs, en tournant la poignée dans lesens contraire des aiguilles d'une montre.

INSTALLATION

Le raccordement peut se faire sur un conduit extérieur. Dans les appartements modernes, seules les gains de ventilation prévues à cet effet peuvent être employées.

Ne raccordez jamais la hotte à des conduits d'évacuation de fumées utilisés par des apparils fonctionnant avec une source d'énergie autre que l'électricité. Utilisation en version recyclage (l'air aspiré est filtré et envoyé à l'intérieur de la piece).

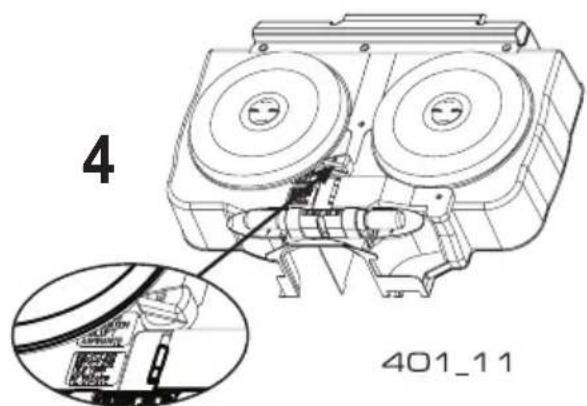

Utilisation en version recyclage (l'air aspiré est filtré et renvoyé à l'intérieur de la piece).

Ouvrez les filtres àGRAISS, contrôlez que l'indicateur de la poignée se trouve sur la position recyclage (fig. 4).
