MODE D'EMPLOI ASI 1645 W ARTHUR MARTIN ELECTROLUX

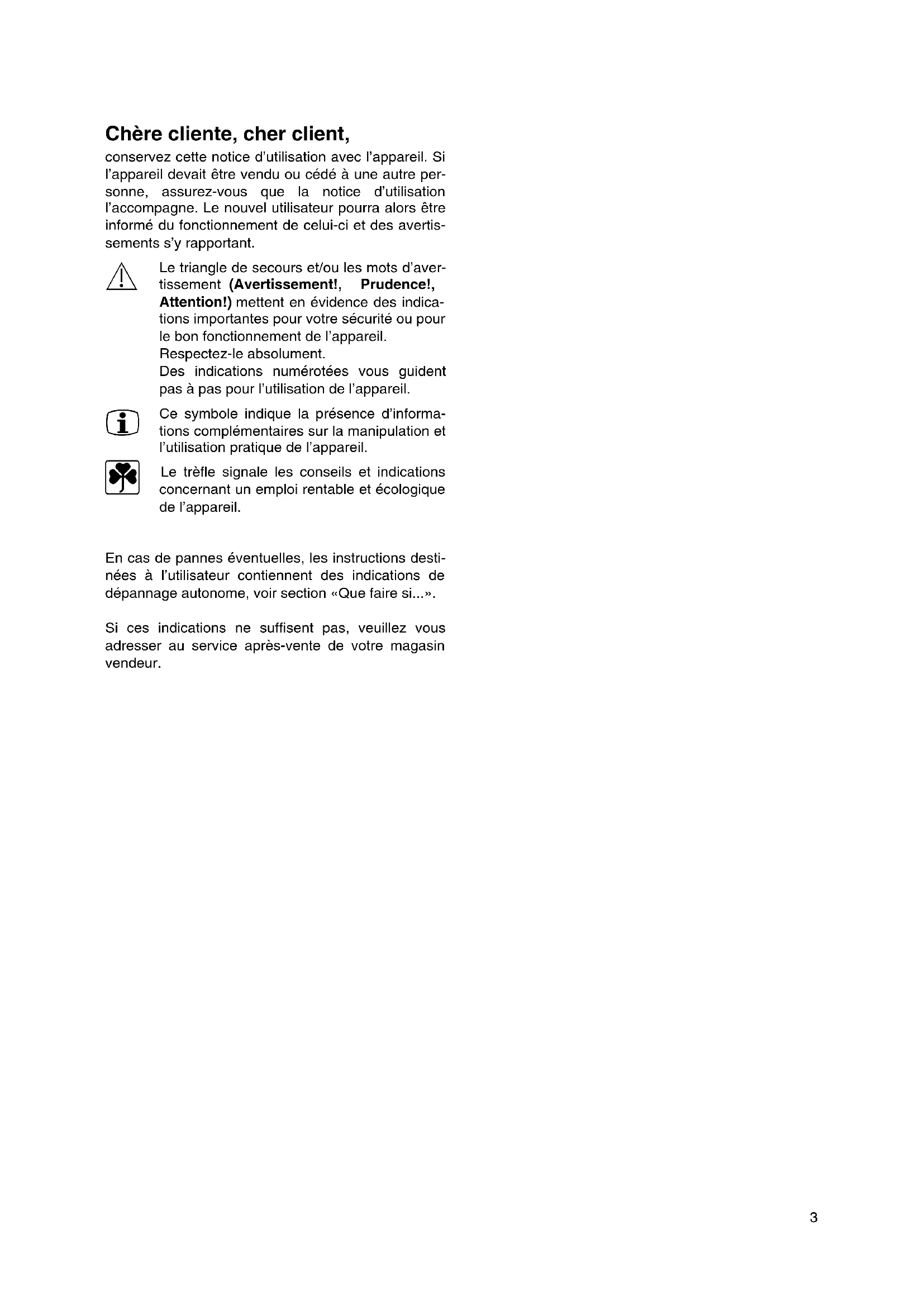

Chère cliente, cher client, conservez cette notice d’utilisation avec l’appareil. Si l’appareil devait être vendu ou cédé à une autre per- sonne, assurez-vous que la notice d’utilisation l’accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertis- sements s’y rapportant.

Le triangle de secours et/ou les mots d’aver- tissement (Avertissement!, Prudence!, Attention!) mettent en évidence des indica- tions importantes pour votre sécurité ou pour le bon fonctionnement de l’appareil. Respectez-le absolument. Des indications numérotées vous guident pas à pas pour l’utilisation de l’appareil.

Ce symbole indique la présence d’informa- tions complémentaires sur la manipulation et l’utilisation pratique de l’appareil.

• Le trèfle signale les conseils et indications concernant un emploi rentable et écologique de l’appareil. En cas de pannes éventuelles, les instructions desti- nées à l’utilisateur contiennent des indications de dépannage autonome, voir section «Que faire si
• ». Si ces indications ne suffisent pas, veuillez vous adresser au service après-vente de votre magasin vendeur.4 Sommaire Consignes de sécurité p. 5
• Protection de l’environnement p. 6
• Laver la vaisselle de manière économique et ménageant l’environnement p. 7

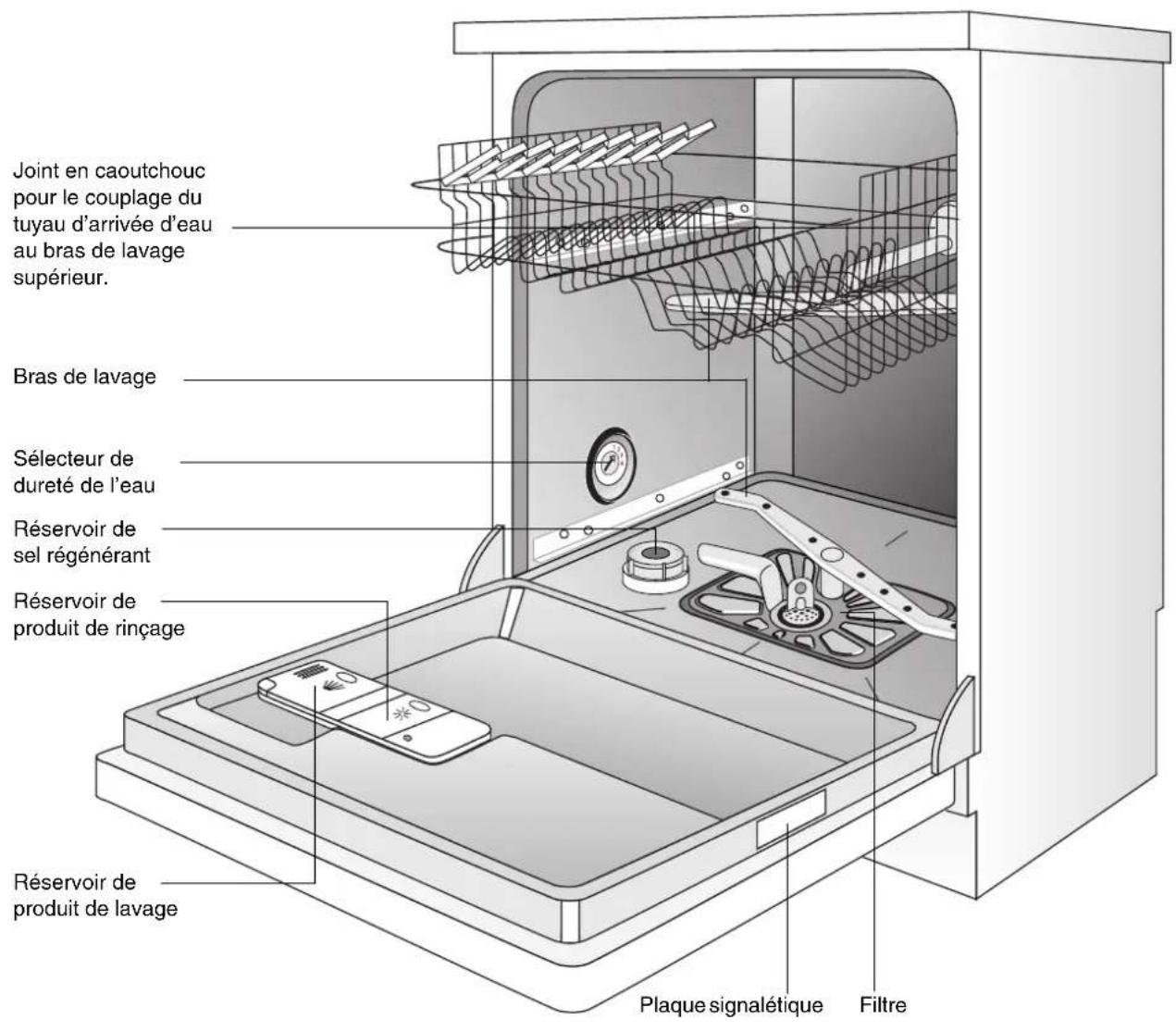

• Vue de l’appareil p. 8
• Bandeau de commande p. 9
• Avant la première utilisation p. 9
• Réglage de l’adoucisseur p. 10
• Remplissage du réservoir de sel régénérant p. 11
• Remplissage du liquide de rinçage p. 12

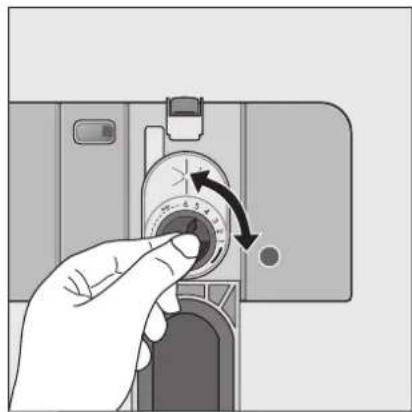

• Régler la dose de produit de rinçage p. 13
• Utilisation journalière p. 14
• Disposez les couverts et la vaisselle p. 14
• Panier à couverts p. 15

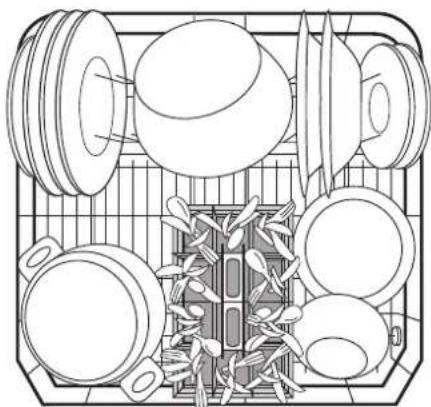

• Disposition de la vaisselle (casseroles, poêles et grande assiettes) p. 15

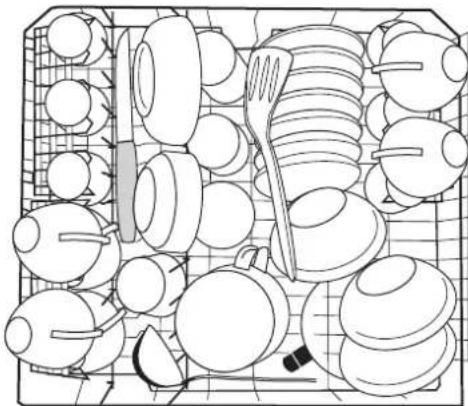

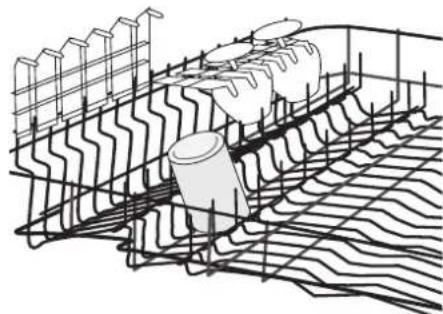

• Disposition de la vaisselle (tasses, verres, …) p. 16
• Remplissage du produit de lavage p. 17
• Sélection du programme de lavage (tableau des programmes) p. 18
• Comment faire un lavage p. 19
• Modifier / interrompre le programme de lavage p. 19
• Fin de programme p. 20
• Entretien et nettoyage p. 21

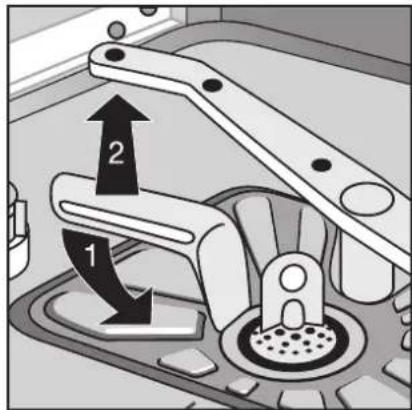

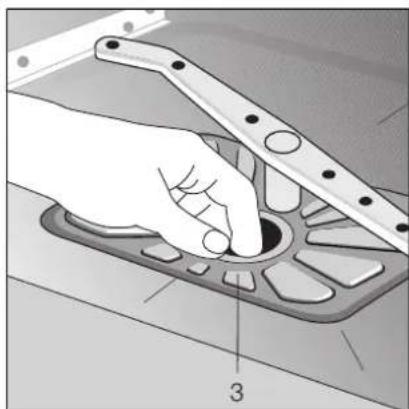

• Nettoyage du filtre p. 21
• Que faire quand p. 22
• vous avez des problèmes lors de l’utilisation du lave-vaisselle p. 22
• le résultat de lavage n’est pas satisfaisant p. 22
• Caractéristiques techniques p. 23

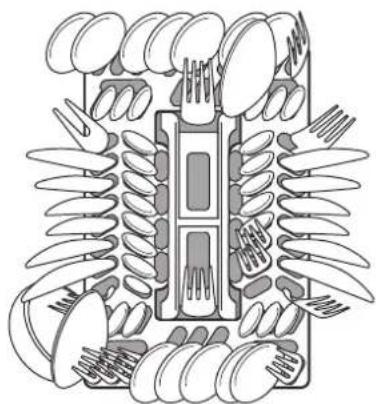

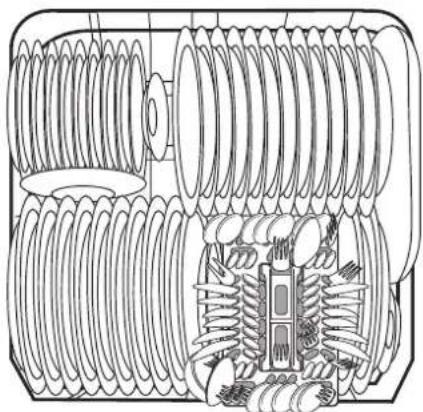

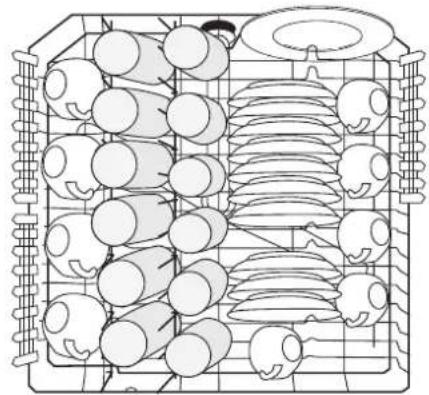

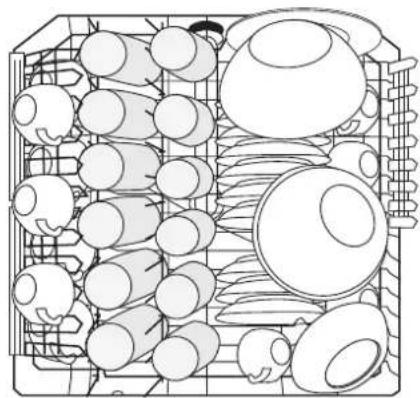

• Indications à l'attention des instituts d'essai p. 24
• Instructions de montage et de raccordement p. 26

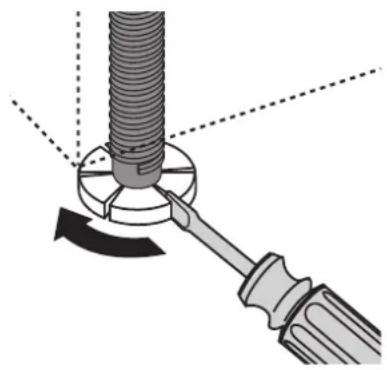

• Installation du lave-vaisselle p. 26
• Lave-vaisselle intégrable p. 26
• Lave-vaisselle encastrable p. 27

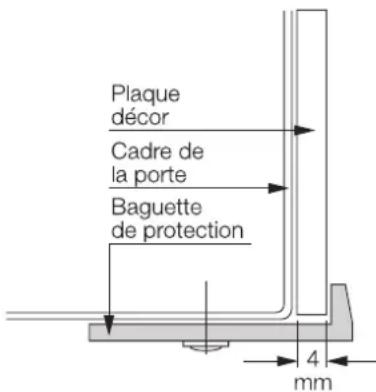

• Les appareils indépendants sur socle p. 27
• Raccordement du lave-vaisselle p. 28
• Arrivée d'eau p. 28
• Pression d'eau admissible p. 28
• Raccorder le tuyau d'alimentation p. 28

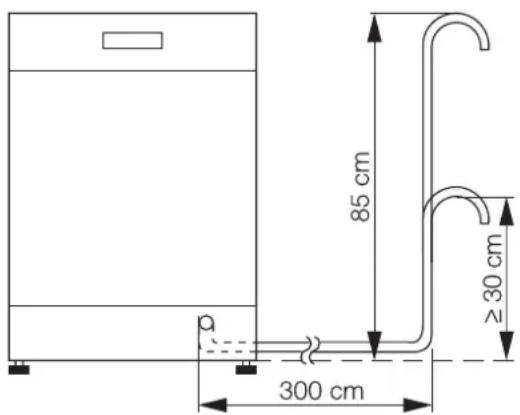

• Evacuation de l’eau p. 29
• Système de protection contre les fuites d’eau p. 30

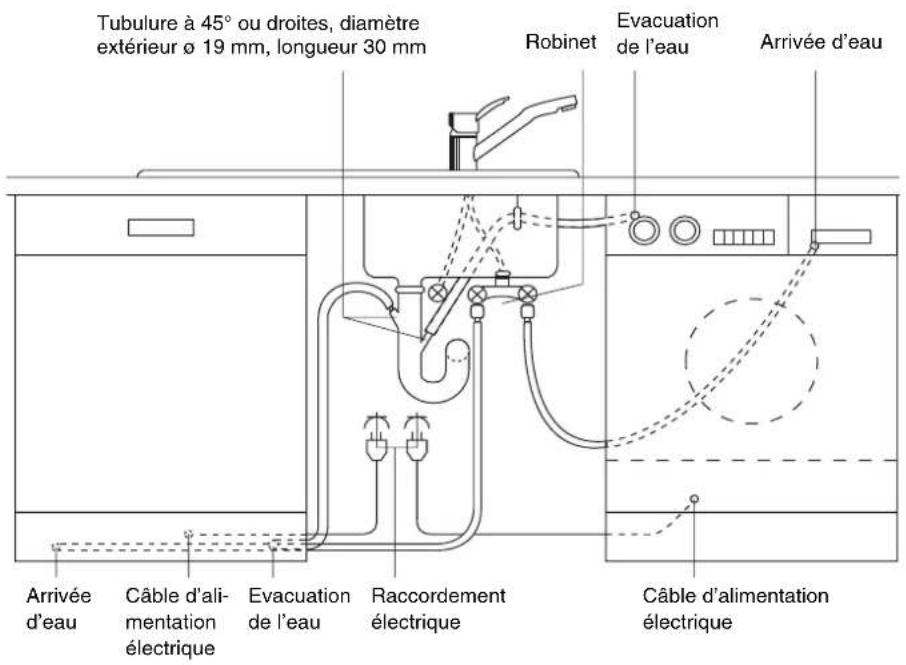

• Raccordement électrique p. 30
• Technique de raccordement p. 31
• Conditions de garantie p. 32
• Service 1 Consignes de sécurité La sécurité des appareils électroménagers ARTHUR MARTIN ELECTROLUX est conforme aux Règles reconnues de la technique et à la législation portant sur la sécurité des appareils. En tant que fabricant, nous attirons cependant votre attention sur les indica- tions supplémentaires suivantes: Installation, raccordement, mise en service p. 345

• Le lave-vaisselle peut uniquement être transporté debout.

• Contrôlez le lave-vaisselle pour dégâts de trans- port éventuels. Ne raccorder en aucun cas un appareil endommagé. En cas de dégâts, adres- sez-vous à votre revendeur.

• Avant la mise en service, assurez-vous que la ten- sion nominale et le type de courant figurant sur la plaque signalétique de l’appareil correspondent à la tension d’alimentation et au type de courant présents au lieu d’installation. La protection élec- trique requise (fusibles) figure également sur la plaque signalétique.

• Vous lirez au chapitre «Installation» comment ins- taller et raccorder correctement le lave-vaisselle. N’utilisez pas de fiches multiples, raccords et ral- longes. Danger d'incendie par surchauffe. Sécurité des enfants

• Les enfants ne sont souvent pas en mesure de reconnaître les risques émanant des appareils ménagers. Il est donc indispensable de les garder sous surveillance lorsque l’appareil fonctionne. Ne pas les laisser jouer avec le lave-vaisselle – vous courriez le risque qu’ils s’y enferment (danger d’asphyxie!).

• Les éléments constituant l’emballage (les films en plastique, les morceaux de polystyrène par ex.) peuvent présenter un danger pour les enfants. Risque d’asphyxie! Garder les éléments d’embal- lage hors de la portée des enfants.

• Les détergents peuvent provoquer des brûlures aux yeux, à la bouche et dans la gorge ou même conduire à l’asphyxie! Respectez les recomman- dations de sécurité des fabricants de détergents et produits de lavage.

• L’eau dans le lave-vaisselle n’est pas de l’eau potable. Les restes éventuels de produits de lavage peuvent provoquer des brûlures.

• Lors de la mise au rebut du lave-vaisselle: coupez le câble d’alimentation au ras de l’appareil et neu- tralisez le dispositif de fermeture de porte. Sécurité générale

• Toutes les réparations sur le lave-vaisselle doivent être effectuées par du personnel qualifié. S’il est nécessaire d’effectuer une réparation, veuillez vous adresser au Service Après Vente de votre magasin vendeur.

• Ne mettez jamais le lave-vaisselle en service si le câble d’alimentation, le tuyau d’arrivée ou d’éva- cuation d’eau sont endommagés ou si le bandeau de commande, le plan de travail ou le socle sont endommagés de manière telle à exposer l’inté- rieur de l’appareil.

• Si le tuyau d’arrivée d’eau est endommagé ou doit être remplacé par un tuyau d’arrivée d’eau plus long, celui-ci (disponible auprès du service après vente

ARTHUR MARTIN ELECTROLUX

) doit être remplacé par un technicien de service après vente agréé par

• Ne tirez jamais la fiche de la prise de courant en tirant sur le câble, mais toujours sur la fiche.

• Ne modifiez pas ou n’essayez pas de modifier les caractéristiques de cet appareil.

• Veillez à ce que la porte du lave-vaisselle soit tou- jours fermée sauf pour placer ou retirer la vais- selle. Vous éviterez ainsi que quelqu’un ne trébuche sur la porte ouverte et ne se blesse. Une porte ouverte représente toujours un danger.

• Si le lave-vaisselle possède un tiroir à couteaux, les couteaux pointus et les parties tranchantes des couverts doivent être placés dans le tiroir à couteaux. Si le lave-vaisselle ne possède pas de tiroir à cou- teaux, les couteaux pointus et les parties tran- chantes des couverts doivent être placés dans le tiroir supérieur ou avec la pointe vers le bas dans le panier à couverts. Utilisation conforme à la destination

• Ne lavez au lave-vaisselle que de la vaisselle domestique. Si l’appareil est utilisé de manière non conforme ou en cas d’erreur de manipulation, le fabricant se dégage la responsabilité d’éven- tuels dommages.

• Avant l’utilisation de sel régénérant, de produit de lavage et de produit de rinçage, vérifiez que le fabricant de ces produits autorise expressément leur utilisation dans des lave-vaisselle ménagers.

• N’introduisez pas de solvants dans le lave-vais- selle.6

• Le système de protection contre les fuites d’eau protège de manière fiable contre les dégâts des eaux. Les conditions suivantes doivent cependant être remplies à cet effet: – L’appareil doit également rester raccordé à l’alimentation électrique lorsqu’il n’est pas en service. – Le lave-vaisselle doit être installé correcte- ment. – Fermez toujours le robinet d’arrivée d’eau lors- que le lave-vaisselle n’est pas utilisé.

• Ne montez pas et ne vous placez pas sur la porte ouverte de l’appareil, celui-ci pourrait basculer.

• En cas d’anomalie, fermez le robinet d’arrivée d’eau, puis débranchez la prise de courant. En cas de raccordement fixe: retirez les fusibles ou coupez le disjoncteur. 2 Protection de l’environnement Elimination du matériel d’emballage Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie pré- vue à cet effet (renseignez-vous auprès des services de votre commune) pour qu’ils puissent être récupé- rés et recyclés.

• Les pièces en matière plastique sont identifiées par des abréviations normalisées sur le plan inter- national: – >PE< pour polyéthylène, p. ex. films d’emballage – >PS< pour polystyrène, p. ex. coussins (par principe sans HCFC) – >POM< pour polyoxyméthylène, p. ex. pin- ces en plastique

• Les parties en carton sont réalisées à partir de vieux papiers et sont destinées à la collecte de vieux papiers. Mise au rebut Si vous procédez à la mise à la casse de votre ancien appareil, mettez hors d’usage ce qui pourrait repré- senter un danger: coupez le câble d’alimentation au ras de l’appareil et neutralisez le dispositif de ferme- ture de porte.

2 Laver la vaisselle de manière économi- que et ménageant l’environnement

• Ne raccordez le lave-vaisselle à une alimentation en eau chaude que si vous disposez d’une instal- lation d’eau chaude qui ne chauffe pas à l’électri- cité.

• Réglez correctement l’adoucisseur.

• Ne rincez pas préalablement la vaisselle à l’eau courante.

• Sélectionnez le programme de lavage en fonction du type de vaisselle et son degré de salissure.

• Evitez les surdosages inutiles de produit de lavage de sel régénérant et de liquide de rinçage. Observez les recommandations de dosage don- nées dans cette notice d’utilisation ainsi que les indications fournies par les fabricants de ces pro- duits.8 Vue de l’appareil Bras de lavage Réservoir de sel régénérant Plaque signalétique Réservoir de produit de rinçage Réservoir de produit de lavage Filtre Joint en caoutchouc pour le couplage du tuyau d’arrivée d’eau au bras de lavage supérieur. Sélecteur de dureté de l’eau9 Bandeau de commande Avec le sélecteur de température, vous mettez le lave-vaisselle en service et vous lancez un pro- gramme de lavage. Avec le sélecteur de programme, vous réglez le point de départ d'un programme de lavage. Pendant le programme de lavage, le sélecteur de programm

tourne et indique l'état d'avancement du programme de lavage. Avant la première utilisation Avant la mise en service, retirez les attaches en plas- tique avec lesquelles les paniers à vaisselle ont été bloqués pendant le transport. Procédez ensuite aux étapes suivantes:

1. Réglez l’adoucisseur

2. Remplissez le réservoir de sel régénérant

3. Remplissez le réservoir de liquide de rinçage

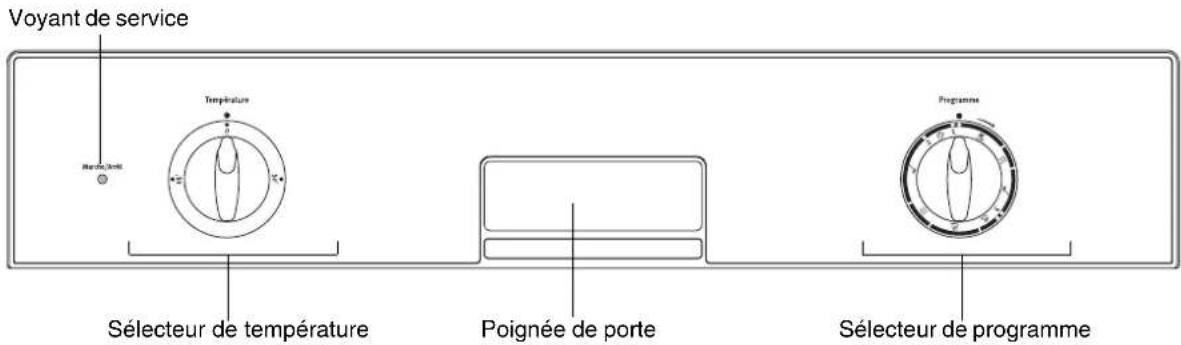

Sélecteur de température Poignée de porte Voyant de service Sélecteur de programme10 Réglage de l’adoucisseur Afin d’éviter les dépôts de calcaire sur la vaisselle et dans le lave-vaisselle, la vaisselle doit être lavée avec une d’eau adoucie, pauvre en calcaire. Pour cette rai- son, le lave-vaisselle est équipé d’un adoucisseur d’eau. L’eau de distribution dont la dureté dépasse 7 °th doit être adoucie pour pouvoir convenir au lavage en lave-vaisselle grâce à un sel spécial dit «sel régénérant».

La Compagnie des Eaux vous renseignera sur la dureté de l’eau dans votre région. L’adoucisseur peut être réglé selon 4 niveaux: Régler l’adoucisseur suivant le tableau en fonction de la dureté de l’eau de votre région:

1. Ouvrez la porte du lave-vaisselle.

2. Sortez le panier inférieur du lave-vaisselle.

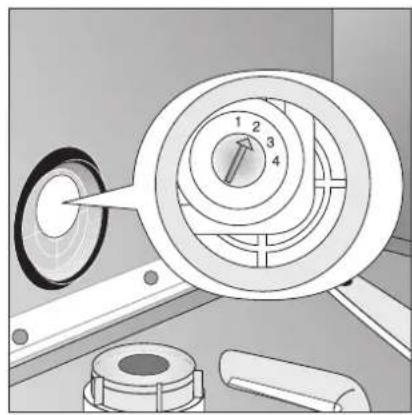

3. Régler le sélecteur de plage de dureté, p. ex. à

l’aide d’une pièce de monnaie.

4. Remettez le panier inférieur en place et fermez la

porte du lave-vaisselle. Plage de dureté Dureté de l’eau Position du sélecteur de plage de dureté de l’eau en °th

1) (°th) degrés français, mesure de la dureté de l'eau

2) [mmole/l] millimoles par litre, unité internationale de

I/II 7 - 25 0,7–2,5 1 I moins de 7 moins de 0,7

pas de sel nécessaire11 Remplissage du réservoir de sel régénérant

Utilisez exclusivement du sel spécial régéné- rant pour lave-vaisselle. Ne remplissez jamais le réservoir de sel régénérant à l’aide d’autres sortes de sel (p. ex. sel alimentaire) ni de produit de lavage. Ceci pourrait rendre inutilisable l’adoucisseur. Soyez donc vigilant lors du remplissage. Versez le sel spécial régénérant:

• Avant la première mise en service du lave-vais- selle

• Le bouchon de réservoir de sel comporte en son centre un indicateur de salinité. Lorsqu’un repère vert n’est plus visible, la quantité de sel est insuffi- sante; vous devez remplir le réservoir.

Si la dureté de l’eau de votre secteur rési- dentiel est inférieure à 7°th il n’est pas nécessaire d’employer de sel régénérant. Le repère vert n’est alors pas visible. Ceci ne gêne en rien au bon fonctionnement de l’appareil.

1. Ouvrez la porte, retirez le panier inférieur.

2. Dévissez et ôtez le bouchon du réservoir de sel.

3. Uniquement lors de la première utilisation:

Remplissez entièrement d’eau le réservoir de sel.

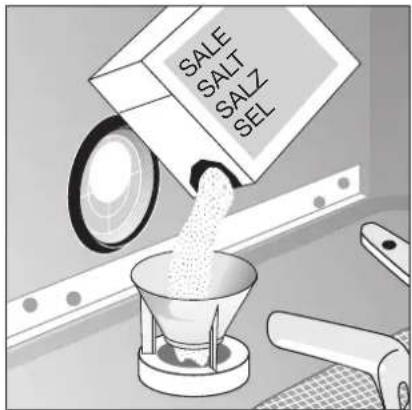

4. Placez l’entonnoir livré avec l’appareil sur le réser-

voir de sel. Versez le sel régénérant dans le réservoir de sel (env. 1,0-1,5 kg). Ne remplissez pas le réservoir de sel spécial de manière excessive.

L’eau qui déborde lors du remplissage du réservoir de sel par du sel spécial régénérant s’écoule dans le fond de l’appareil. Cette eau sera vidangée au départ du prochain pro- gramme de lavage.

5. Nettoyez l’ouverture du réservoir des éventuels

6. Revissez soigneusement le bouchon du réservoir

de sel à fond, afin d’éviter que du sel parvienne dans l'eau de rinçage. La conséquence en serait des verres troubles. Pour cette raison, lancez un programme de lavage après avoir rempli le réser- voir de sel. De la sorte, l'eau salée et les grains de sel ayant débordé seront évacués.

En fonction de la granulométrie, plusieurs heures peuvent s’écouler avant que le sel ne soit dissous dans l’eau et que le repère vert soit à nouveau visible. Le réglage de l’adou- cisseur et dès lors la consommation de sel dépendent de la dureté locale de l’eau. SALE SALT SALZ SEL12 Remplissage du liquide de rinçage Grâce au liquide de rinçage, on obtient une vaisselle brillante, sans taches, et des verres limpides.

N’utilisez que des produits de rinçage pour lave-vaisselle ménagers. Ne remplissez jamais avec un autre produit (p. ex. essence de vinaigre) ni de produit de lavage pour vaisselle dans le réservoir de produit de rin- çage. Ceci peut endommager l’appareil. Remplissez de produit de rinçage:

• Avant la première mise en service du lave-vais- selle

• Si un point sombre entouré d’un cercle clair appa- raît dans l’indicateur de remplissage du réservoir de liquide de rinçage. Quand le réservoir est approvisionné, l’indicateur de remplissage est uni- formément sombre. Le réservoir de produit de rinçage se trouve sur la face intérieure de la porte du lave-vaisselle.

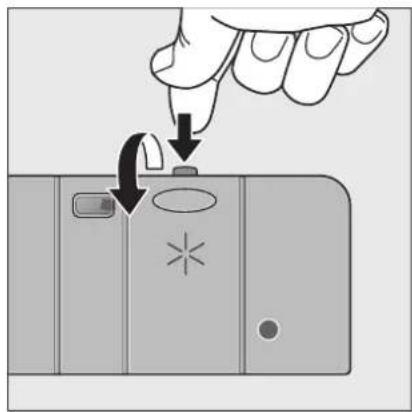

2. Appuyez sur la touche de déverrouillage du réser-

voir de produit de rinçage.

3. Ouvrez entièrement le couvercle du réservoir de

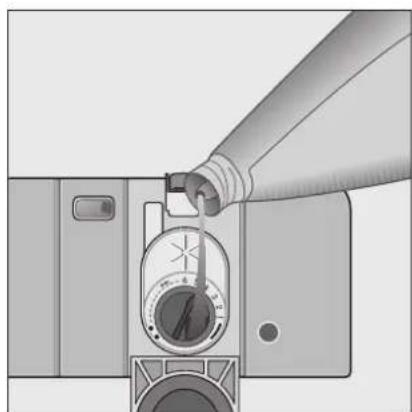

4. Versez le produit de rinçage dans l’orifice de rem-

plissage sans dépasser le repère maximum (ligne en pointillé) qui correspond à une quantité maxi- male de remplissage d'env. 140 ml.

5. Refermez le couvercle et appuyez dessus

jusqu'au verrouillage.

6. Epongez soigneusement tout débordement pour

éviter une formation excessive de mousse lors d’un futur lavage. Utilisez uniquement du produit de rinçage spécial lave-vaisselle. Tout autre produit risque d’endomma- ger votre appareil.13 Régler la dose de produit de rinçage

Ce produit évite que l’eau ne reste sur la vaisselle sous forme de gouttelettes laissant des taches blanches après séchage. L’admission du produit de rinçage se fait automatiquement. Vous pouvez régler le dosage de 1 à 6. A la livraison, votre appareil est réglé sur la position 4. Ne modifiez le dosage que si vous constatez de mauvais résultats de rinçage.

1. Ouvrez la porte du lave-vaisselle.

2. Appuyez sur la touche de déverrouillage du réser-

voir de produit de rinçage.

3. Ouvrez entièrement le couvercle du réservoir de

5. Refermez le couvercle et appuyez dessus

jusqu'au verrouillage.

6. Epongez soigneusement si du produit de rinçage

s’est écoulé pour éviter une formation excessive de mousse lors d’un futur lavage.14 Utilisation journalière

• Faut-il compléter le sel régénérant ou le produit de rinçage?

• Disposez les couverts et la vaisselle dans le lave- vaisselle

• Remplissez le réservoir de produit de lavage pour lave-vaisselle

• Sélectionnez un programme de lavage convenant aux couverts et à la vaisselle

• Lancez le programme de lavage Disposez les couverts et la vaisselle

Les éponges, serviettes de ménage et tous les objets susceptibles de se saturer en eau, ne peuvent pas être lavés au lave-vaisselle

• Avant de disposer la vaisselle: – enlevez les restes grossiers d’aliments – faites tremper les casseroles contenant des restes d’aliments brûlés.

• Lors de la disposition de la vaisselle et des cou- verts, veillez à ce que: – la vaisselle et les couverts ne puissent pas gêner la rotation des bras d’aspersion. – les récipients tels que tasses, verres, cassero- les, etc., soient disposés avec l’ouverture vers le bas, afin que l’eau puisse s’écouler facile- ment – la vaisselle et les couverts ne s’enchevêtrent ou ne s’imbriquent pas les uns dans les autres – les verres ne se touchent pas afin d’éviter les bris de verre et la formation des taches de con- tact qui peuvent se produire au séchage – placer les petits objets (p. ex. couvercles) soient placés dans le panier à couverts Pour le lavage au lave-vaisselle, les couverts/la vaisselle qui suivent ne conviennent pas: conviennent sous réserves: – Les couverts avec poignées en bois, corne, porce- laine ou nacre – Les pièces en plastique ne résistant pas à la cha- leur – Les couverts anciens, dont le mastic d’assemblage est fragile à l’eau chaude – La vaisselle ou les couverts collés – Les objets en étain ou en cuivre – Les cristaux – Les pièces en acier sensibles à la corrosion – Les planchettes en bois – Les objets d’art – Ne lavez de la vaisselle en faïence au lave-vaisselle que si elle est garantie comme convenant pour lave-vaisselle par le fabricant. – Les décors vernis peuvent pâlir en cas de lavages fré- quents au lave-vaisselle. – Les pièces en argent et aluminium tendent à changer de couleur au lavage. Les restes d’aliments, tels que p. ex. le blanc d’œufs, le jaune d’œufs, la moutarde, provo- quent souvent des changements de couleur ou des taches sur l’argent. Pour cette raison débarrassez, tou- jours les pièces en argent des restes d’aliments si elles ne sont pas lavées immédiatement après utilisation. – Certaines sortes de verre peuvent devenir opaques après de nombreux lavages.15 Panier à couverts

Ne placez pas de pièces longues dans le panier à couverts. Cela pourrait bloquer le bras de lavage et être une source de danger, en particulier pour les enfants. Ils doivent pour cette raison être placés dans le panier supérieur. Afin que chaque face de couverts puisse être asper- gée d’eau, vous pouvez

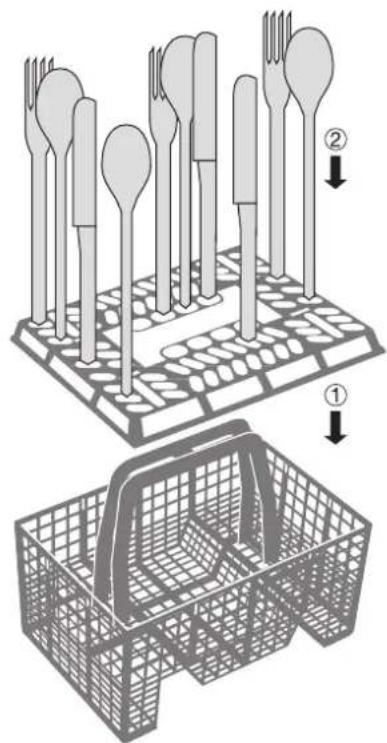

1. insérez l’élément grille sur le panier à couverts

2. placez les couteaux courts, les fourchettes et les

cuillères avec la poignée vers le bas sur la grille du bac à couverts. Certains modèles de lave-vaisselle ont des paniers à couverts sans grille à couverts. Disposition de la vaisselle (casse- roles, poêles et grande assiettes) Placez les grandes pièces de vaisselle très sales dans le panier inférieur.

Afin de placer plus facilement les récipients les plus grands, il est également possible - de retirer le support à assiettes arrière du panier inférieur. - de déplacer latéralement le panier à cou- verts dans le panier inférieur.16 Disposition de la vaisselle (tasses, verres, …) Placez les petites pièces de vaisselle, fragiles et les longs couverts dans le panier supérieur.

• Disposez les pièces de vaisselle en quinconce sur les supports à tasses amovibles et en dessous de ceux-ci afin que l’eau de lavage atteigne toutes les pièces de vaisselle.

• Pour les pièces de vaisselle hautes, rabattez les supports à tasses.

• Les verres à vin, les verres à champagne ainsi que les verres à cognac peuvent être maintenus ou suspendus aux armatures des supports à tas- ses.

• Les verres, gobelets, etc. peuvent également être placés sur les deux rangées d’ergots à gauche dans le panier supérieur.17 Remplissage du produit de lavage

N’utilisez que des produits de lavage pour des lave-vaisselle ménagers. Le produit de lavage est dangereux! Le réservoir de produit de lavage doit être rempli avant chaque programme de lavage, à l’exception du programme prélavage. Le produit de lavage est libéré automatiquement au cours du programme de lavage.

Veuillez respecter les recommandations de dosage et de stockage du fabricant mention- nées sur les emballages des produits de lavage. Le réservoir de produit de lavage se trouve sur la par- tie intérieure de la porte du lave-vaisselle.

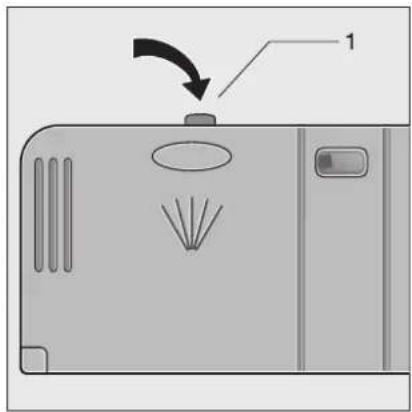

1. Si le couvercle est verrouillé:

Appuyez sur la touche de déverrouillage (1). Le couvercle s'ouvre.

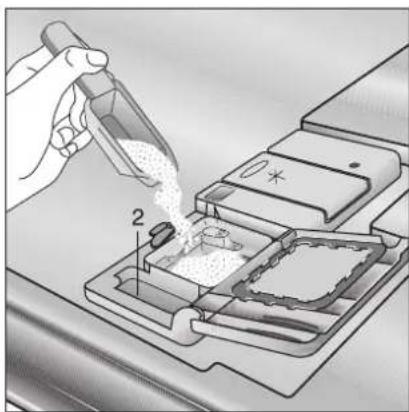

2. Versez le produit de lavage dans le réservoir. Des

traits horizontaux servent de repère pour le dosage: «20» correspond à env. 20 ml de produit de lavage, «30» correspond à env. 30 ml de produit de lavage.

3. Refermez le couvercle et appuyez dessus

jusqu'au verrouillage.

Pour les programmes avec prélavage, vous avez la possibilité d’ajouter du produit de lavage dans le compartiment annexe (2). Ce produit de lavage agira dès le prélavage.18 Sélection du programme de lavage (tableau des programmes) Sélectionnez le programme de lavage adéquat à l’aide de ce tableau:

1) Les chiffres de consommation ont été déterminés dans des conditions normalisées. Ils dépendent du remplissage des

paniers à vaisselle. Des variations sont dès lors possibles dans des conditions réelles. 2) Programme de test Type de vaisselle: Service de table et plats Services à café et à dessert de plus:

avec de la vaisselle sensible à la cha- leur Type de salissures fortement sale, restes d’aliments séchés, en particulier protéines et amidon normalement sales normalement à légè- rement sales légèrement sales convient particulièrement pour l’utilisation de produits de lavage compacts Programme de lavage approprié: ò ò ò ò NORMAL BIO

ECO FLASH Tournez le sélec- teur de programme en position:

Tournez le sélec- teur de température en position: qoo o Déroulement de programme: Prélavage Lavage Rinçage intermédiaire Rinçage Séchage Prélavage Lavage Rinçage intermédiaire Rinçage Séchage

Lavage Rinçage intermédiaire Rinçage Séchage

Lavage Rinçage intermédiaire Rinçage

Chiffres de consommation:

1. Vérifiez que la vaisselle et les couverts sont dis-

posés dans le lave-vaisselle de façon à ne pas gêner le mouvement des bras de lavage.

2. Ouvrez entièrement le robinet d’arrivée d’eau.

3. Refermez la porte.

4. Tournez le sélecteur de programme dans le sens

des aiguilles d’une montre pour l’amener en posi- tion 1, 2 ou 3 (voir tableau des programmes).

Pour des raisons de déparasitage, toujours tourner le sélecteur de programme unique- ment lorsque le lave-vaisselle est hors ser- vice. De plus, l’introduction automatique du produit de lavage pourrait sinon être activée.

5. Tournez le sélecteur de température pour le pla-

cer sur le programme souhaité (voir «Tableau des programmes»). Le voyant de service s’allume. Le programme de lavage sélectionné démarre. Pendant le programme de lavage, le sélecteur de programme tourne et indique l’état d’avancement du programme de lavage.

Si vous avez lancé un programme de lavage alors que le robinet d’arrivée d’eau était fermé, tournez le sélecteur de température en position F, ensuite ouvrir le robinet d’arri- vée d’eau et lancer à nouveau le programme de lavage. Modifier / interrompre le programme de lavage

Ne changez ou n’interrompez un programme de lavage en cours que si c’est absolument nécessaire. Après avoir refermé la porte de l’appareil, l’air ayant pénétré dans l’appareil est fortement échauffé et se dilate. De ce fait, de l’eau peut parvenir dans la cuve et éventuellement déclencher le système de protection contre les fuites d’eau. Changer le programme de lavage

1. Tournez le sélecteur de température en

position F. Le voyant de service s’éteint, le pro- gramme de lavage s’arrête.

Lors de l’ouverture de la porte, de la vapeur brûlante peut sortir de l’appareil. Ouvrez la porte avec précaution.

2. Ouvrez la porte du lave-vaisselle et vérifiez s’il y a

encore du produit de lavage dans le réservoir. Le cas échéant, remplissez à nouveau le réservoir de produit de lavage.

3. Fermez la porte du lave-vaisselle.

4. Tournez le sélecteur de programme dans le sens

des aiguilles d’une montre pour l’amener en posi- tion 1, 2 ou 3 (voir «Tableau des programmes»).

5. Tournez le sélecteur de température pour le pla-

cer sur le programme souhaité (voir «Tableau des programmes»). Le voyant de service s’allume. Le programme de lavage sélectionné démarre. Interrompre le programme de lavage en ouvrant la porte du lave-vaisselle.

Lors de l’ouverture de la porte, de la vapeur brûlante peut sortir de l’appareil. Ouvrez la porte avec précaution.

1. Ouvrez la porte du lave-vaisselle. Le programme

poursuit.20 Fin de programme Lorsque le programme de lavage est terminé:

1. Tournez le sélecteur de température en

position F. Le voyant de service s’éteint.

A la fin du programme, de la vapeur brûlante peut s’échapper à l’ouverture de la porte. Aussi:

2. Ouvrez la porte avec précaution.

Retrait de la vaisselle

• Ouvrez la porte et attendez 15 minutes avant de sortir la vaisselle: vous éviterez de vous brûler et vous obtiendrez de meilleurs résultats de séchage.

• Videz d’abord le panier inférieur, puis le panier supérieur. Vous éviterez ainsi que de l’eau rési- duelle ne s’égoutte sur la vaisselle placée dans le panier inférieur et ne laisse des traces de goutte- lettes sur celle-ci.

Tenez cependant compte du fait que, pour les appareils encastrés sous des plans de travail de cuisine continus, la vapeur sortant de l’appareil peut endommager le plan de travail. La face inférieure du plan de travail doit, conformément aux prescriptions, être protégée contre le gonflement par un film d’aluminium.21 Entretien et nettoyage

Nettoyez régulièrement les surfaces exté- rieures de l’appareil et le bandeau de com- mande avec un chiffon doux humide et si nécessaire, uniquement avec des détergents doux. N’employez jamais de produits abra- sifs ou de solvants (acétone, trichloréthylène, etc …). Nettoyez les joints d’étanchéité de la porte et les distributeurs de produit de lavage et de rinçage avec un chiffon humide. Nettoyage du filtre

Les filtres sont situés au fond de la cuve. Ils doivent être nettoyés très régulièrement. Des filtres non nettoyés nuisent au résultat de lavage.

1. Ouvrez la porte, sortez le panier inférieur.

2. Le système de filtrage du lave-vaisselle se com-

pose d’un filtre mixte grossier/fin, d’un microfiltre et d’un filtre plat.

3. Tournez la poignée de l’ensemble filtre mixte gros-

sier/fin et microfiltre d’¼ de tour vers la gauche puis soulevez le tout.

4. Saisissez le filtre mixte grossier/fin (1) par la poi-

gnée annulaire et retirez-le du microfiltre (2)

5. Nettoyez soigneusement tous les filtres sous l’eau

6. Retirez le filtre plat (3) en le soulevant et nettoyez-

le sous l’eau courante des deux côtés.

7. Replacez le filtre plat en vérifiant que les bords du

filtre s’applique correctement sur le fond de la cuve.

8. Placez le filtre mixte grossier/fin dans le microfiltre

9. Remettez l’ensemble de ces 2 filtres et verrouillez

le tout en basculant le levier dans le sens des aiguilles d’une montre jusqu’à la butée.

Ne faites jamais fonctionner l’appareil sans les filtres.22 Que faire quand... Si vous constatez une anomalie dans le lavage ou le fonctionnement de votre appareil, consultez les indi- cations données dans cette notice d’utilisation avant de faire appel au Service Après Vente. Dans la majo- rité des cas, vous pourrez y remédier vous-même. Si malgré toutes les vérifications, une intervention s’avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménage- ment de votre part, fermeture du magasin où vous avez effectué l’achat...), veuillez consulter l’Assis- tance Technique Consommateurs qui vous com- muniquera alors l’adresse d’un Service Après Vente. ... vous avez des problèmes lors de l’utilisation du lave- vaisselle. ... le résultat de lavage n’est pas satisfaisant. La vaisselle n’est pas propre.

• Le programme sélectionné ne convient pas au type de salissure sur la vaisselle.

• La vaisselle n’est pas correctement placée. Les paniers à vaisselle ne peuvent pas être surchar- gés.

• Les filtres ne sont pas propres ou sont mal placés.

• Le produit de lavage n’est pas correctement dosé ou ne convient pas au lavage en lave-vaisselle.

• En cas de dépôts de calcaire sur la vaisselle: le réservoir de sel régénérant est vide ou l’adoucis- seur est mal réglé.

• Le tuyau d’écoulement n’est pas placé correcte- ment. Symptômes Cause possible Solutions La pompe d’évacuation du lave-vaisselle tourne en permanence - égale- ment lorsque l’appareil est hors service. Le système de protection contre les fuites d’eau s’est mis en marche. Fermez le robinet d’arrivée d’eau, tirez ensuite la fiche de la prise de cou- rant et avertissez le service après vente. Le programme ne démarre pas. La porte du lave-vaisselle n’est pas fermée correctement. Refermez la porte. La fiche secteur n’est pas branchée. Branchez la prise. Le fusible de l’installation électrique de la maison n’est pas en bon état. Remplacez le fusible. Pour les modèles de lave-vaisselle avec départ différé: un départ différé est sélec- tionné. Si la vaisselle doit être rincée immédia- tement, pour les appareils - avec multiafficheur, régler l'heure de départ sur 0 heure. - sans multiafficheur, effacer la présé- lection de l'heure de départ. Des taches de rouille sont visibles à l’intérieur de la cuve. L’intérieur de la cuve est en acier inoxyda- ble. Des taches de rouille dans la cuve ne peuvent venir que de rouille venue de l’extérieur (particules de rouille de la tuyau- terie d’eau, de casseroles, couverts, etc.). Eliminez de telles taches à l’aide d’un pro- duit de nettoyage pour acier inoxydable du commerce. Ne lavez que des couverts et de la vais- selle convenant pour lave-vaisselle. Fermez correctement le couvercle du réservoir pour sel spécial de régénéra- tion. Sifflement pendant le lavage. Le sifflement ne gêne pas. Employer un détergent d’une autre mar- que.23 La vaisselle ne sèche pas ou ne brille pas.

• La vaisselle est restée trop longtemps dans l’appareil.

• Le réservoir pour le liquide de rinçage est vide. Les verres présentent des stries, des taches blanchâtres ou un dépôt aux reflets bleus.

• Dosez correctement la quantité de produit de rin- çage. Les verres présentent des taches d’eau séchée.

• Augmentez le dosage de produit de rinçage.

• Vérifiez que le produit de lavage est correctement dosé et convient au lavage en lave-vaisselle. Caractéristiques techniques Capacité: 12 couverts normalisés y compris vaisselle de service Pression d’eau autori- sée: 1-10 bar (=10-100 N/cm

= 0.1-1.0 MPa) Raccordement électri- que: Les informations concernant le raccordement électrique se trouvent sur la plaque signalétique placée sur le côté droit de la porte du lave-vaisselle. Lave-vaisselle: «pose-libres» Dimensions: 850 x 600 x 600 (H x L x P en mm) poids max.: 54 kg Lave-vaisselle intégrables et habillables Dimensions: 820 – 880 x 596 x 570 (H x L x P en mm) poids max.: 50 kg Lave-vaisselle encastrés entièrement intégrables Dimensions: 820 – 880 x 596 x 546 - 550 (H x L x P en mm) poids max.: 50 kg Cet appareil est conforme aux directives Com- munautaires suivantes:

• 73/23/CEE du 19. 02. 1973 – Directive basse tension et modifications successives

• 89/336/CEE du 03. 05. 1989 concernant la compatibilité électromagnétique et modifi- cations successives (y compris directive modificatrice 92/31/CEE) – Directive CME24 Indications à l'attention des instituts d'essai L'essai selon la norme EN 60704 doit être effectué à pleine charge avec le programme de test (voir tableau des programmes). Les essais selon la norme EN 50242 doivent être effectués avec le bac à sel de l'adoucisseur d'eau plein, avec le bac d'alimentation du produit de rinçage plein et avec le programme de test (voir tableau des programmes). Exemple de rangement: Panier supérieur Exemple de rangement: Panier supérieur Exemple de rangement: Panier inférieur Pleine charge: 12 couverts, y compris la vaisselle de service Mi-charge: 6 couverts, y compris la vaisselle de service, avec un emplacement sur deux laissé libre Dosage du produit de lavage: 5g + 25g (type B) 20g (type B) Réglage du produit de rinçage: 4 (type III) 4 (type III)25 Exemple de rangement: Panier à couverts Certains modèles de lave-vaisselle possèdent des paniers à couverts non équipés d'une grille.26

• Le lave-vaisselle doit bien reposer sur le sol et être mis à niveau sur un sol bien stable.

• Dévisser les pieds réglables afin de compenser les inégalités du sol et d'adapter la hauteur de l'appareil aux meubles adjacents : – à l'aide d'un tournevis.

• Pour les lave-vaisselle sur socle indépendant, intégrables et encastrables, les pieds arrières de l'appareil doivent être réglés de l'avant de l'appa- reil à l'aide d'un tournevis.

• Le tuyau d’évacuation, le tuyau d’arrivée d’eau et le câble d’alimentation électrique doivent pouvoir bouger librement à l’intérieur du retour de socle, afin de n’être ni écrasés ni pliés.

• Le lave-vaisselle doit en outre vissé solidement au plan de travail de la cuisine ou aux meubles adja- cents. Cette mesure est absolument nécessaire afin de garantir la sécurité contre le basculement requise par les prescriptions VDE. En fonction de leur type de construction, les lave-vaisselle sont à installer comme suit: Lave-vaisselle intégrable (voir gabarit de montage en annexe)

On peut garnir la porte de l'appareil à l'aide d'une plaque de bois/plaque de garnissage aux dimensions suivantes:

Si la longueur de la plaque de garnissage dépasse 600 mm, la porte de l'appareil ne peut plus être entièrement ouverte (la plaque de garnissage bute contre le socle). Dans ce cas, il faut découper le socle (voir gabarit de montage) ou employer le jeu de ferrures BLT 60 pour la porte plus longue. Vous pouvez obtenir celui-ci sous le numéro de pièce de rechange 911 239 008. Largeur: 591 – 594 mm Epaisseur: 16 – 24 mm Hauteur: (variable) dépend de - la hauteur de niche - la hauteur du socle - l'adaptation au tracé des joints des meubles adjacents La hauteur exacte doit être mesurée sur place par rapport aux meubles adjacents. Poids: max. 8 kg27 Lave-vaisselle encastrable voir instructions de montage annexées) Les appareils indépendants sur socle

peuvent être installés sans fixation supplé- mentaire. Si le lave-vaisselle est installé directement à côté d'une cuisinière à gaz ou à charbon, un panneau thermiquement isolant non com- bustible doit être placé entre la cuisinière et le lave-vaisselle à niveau avec l'arête supé- rieure du plan de travail (profondeur 57,5 cm). Le panneau doit être recouvert d'un film d'aluminium du côté de la cuisinière. Si le lave-vaisselle doit être installé en dessous d'un plan de travail de cuisine, vous devez enlever le plan de travail d'origine du lave-vaisselle comme suit:

1. Dévissez les vis (1) des pièces en équerre à la

2. Faites glisser le plan de travail de l'appareil d'envi-

ron 1 cm vers l'arrière (2), soulevez-le à l'avant (3) et retirez-le.

3. Appuyez à l'endroit du support

(4) du plan de tra- vail indiqué sur la figure et retirez le support en oblique vers l'arrière (5).

Si le lave-vaisselle est utilisé plus tard comme appareil indépendant, le plan de tra- vail d'origine doit être remis en place.

Le socle des appareils indépendants n'est pas réglable en hauteur.

• Les appareils indépendants peuvent être adaptés de façon à présenter la même apparence que les meubles de cuisine à l'aide d'un panneau décor. Les panneaux décor doivent être fournis par le fabricant de meubles. Pour le montage, un cadre décor est nécessaire, que vous pouvez obtenir comme accessoire auprès des revendeurs spé- cialisés s'il n'est pas livré avec l'appareil.

• Dimensions de la plaque décor: – Hauteur 597 mm – Largeur: 587 mm – Epaisseur de pince: max. 4 mm

• Les coins des plaques décor doivent être chan- freinés de 5 mm x 45°.

• Afin que les plaques décor minces ne se défor- ment pas, fixez-les à l'aide d'un ruban autocollant double face sur la porte de l'appareil.

Raccordement du lave-vaisselle Arrivée d'eau Le lave-vaisselle possède des dispositifs de sécurité qui empêchent le reflux de l'eau de lavage dans le réseau de distribution d'eau potable et sont confor- mes aux prescriptions de sécurité en vigueur en matière de sécurité hydraulique.

• Le lave-vaisselle peut être alimenté en eau froide et en eau chaude jusqu'à 60 °C max.

• Le lave-vaisselle ne peut pas être raccordé à un chauffe-eau. Pression d'eau admissible Raccorder le tuyau d'alimentation

Le tuyau d'alimentation ne peut pas être plié, écrasé ni enroulé sur lui-même lors du rac- cordement. Raccordez le tuyau d'alimentation avec le raccord vissé pour flexible (ISO 228-1:2000) à un robinet d'eau avec filet mâle (¾ pouce). Serrez l'écrou du raccordement pour flexible uniquement à la main.

Afin que la prise d'eau ne soit pas limitée dans la cuisine, nous recommandons d'ins- taller un robinet d'eau supplémentaire ou de monter une dérivation sur le robinet d'eau existant.

• Si le tuyau d’arrivée d’eau fourrai est trop court pour votre installation, utilisez exclusivement un tuyau complet normalisé disponible auprès de votre vendeur. Ne le coupez en aucun cas. Pression d'eau minimale admissible: 1 bar (=10 N/cm

=100 kPa) Si la pression de l'eau est inférieure à 1 bar, veuillez demander con- seil à votre installateur. Pression d'eau maximale admissible: 10 bars (=100 N/cm

=1 MPa) Si la pression de l'eau est supérieure à 10 bars, un réducteur de pres- sion doit être installé en amont de l'appareil (disponible en option chez votre vendeur).29 Evacuation de l’eau Tuyau d’évacuation

Le tuyau d’évacuation ne peut être ni plié, ni écrasé ni replié sur lui-même.

• Raccordement du tuyau d’évacuation: – hauteur maximum: 1 mètre. – hauteur minimum nécessaire, 30 cm. Tuyaux de prolongement

• Les tuyaux de prolongement sont disponibles chez votre magasin vendeur. Le diamètre intérieur des flexibles de prolongement doit être de 19 mm.

• Les tuyaux de prolongement peuvent au maxi- mum être posés sur 3 m à l’horizontale et la hau- teur maximum admissible pour le raccordement du flexible d’évacuation est alors de 85 cm. Raccordement au siphon

• L’embout du flexible d’évacuation (ø 19 mm) s’adapte sur tous les types courants de siphon. Le diamètre extérieur du raccordement au siphon doit être d’au moins 15 mm.

• Le flexible d’évacuation doit être fixé au raccorde- ment de siphon à l’aide du collier de serrage. Evacuation de l’eau dans le cas d’un lave-vaisselle encastré en hauteur Si le lave-vaisselle est encastré en hauteur et si la hauteur du raccordement du tuyau d’évacuation est inférieure à 30 cm, le kit ET 111099520 doit être encastré par le service après-vente. Evacuation de l’eau dans l’évier (possible uniquement pour les appareils «pose- libre») Si vous voulez accrocher le tuyau d’évacuation au rebord de l’évier, utilisez une crosse en plastique spéciale. Vous l’obtiendrez auprès de votre magasin vendeur.

1. Emboîtez le coude sur le flexible d’évacuation.

2. Fixez le flexible d’évacuation pour l’empêcher de

glisser du bord de l’évier. Tirez le cordon à travers l’orifice du coude de flexible et fixez-le au mur ou au robinet.30 Système de protection contre les fuites d’eau A titre de protection contre les dégâts des eaux, le lave-vaisselle est équipé d’un système de protection contre les fuites d’eau. En cas d’anomalie, la soupape de sécurité interrompt immédiatement l’arrivée d’eau et la pompe d’évacua- tion se met en marche. De cette manière, l’eau ne peut ni s’écouler ni débor- der. L’eau résiduelle se trouvant dans l’appareil est évacuée automatiquement par pompage.

Le système de protection contre les fuites d’eau fonctionne également lorsque l’appa- reil est hors service – celui-ci ne peut cepen- dant pas être isolé du réseau électrique. Raccordement électrique

Suivant les conditions techniques de raccor- dement en vigueur de la compagnie d'électri- cité, un raccordement fixe au réseau électrique peut uniquement être effectué par un électricien agréé. Lors du raccordement, veillez à respecter les pres- criptions VDE et le cas échéant les stipulations sup- plémentaires de la compagnie d'électricité locale. Après le montage, les éléments sous tension et les conducteurs isolés en fonctionnement ne peuvent plus pouvoir être touchés avec l'éprouvette en forme de doigt suivant EN 60335/DIN VDE 0700. Vous trouverez toutes les données nécessaires pour le branchement électrique sur la plaque signalétique qui se trouve sur le bord intérieur droit de la porte du lave-vaisselle. Si l'appareil est commutable, il faut en outre respecter les indications du schéma de commu- tation se trouvant dans le boîtier de raccordement au réseau. Vérifiez avant le raccordement que la tension nomi- nale et le type de courant mentionnés sur la plaque signalétique de l'appareil correspondent à la tension nominale et au type de courant du lieu d'installation. La protection électrique nécessaire est également mentionnée sur la plaque signalétique. Pour isoler le lave-vaisselle du réseau, tirez la fiche de la prise. Attention: La fiche doit également être accessible après l'installation de l'appareil. Si l'appa-reil est raccordé au moyen d'un raccorde- ment fixe, il faut prévoir un dispositif (p. ex. disjonc- teur différentiel) permettant de séparer l'appareil du réseau sur tous les pôles (N, L1) avec un interstice d'ouverture de contact de > 3 mm.31 Technique de raccordement Les tuyaux d’alimentation en eau et d’évacuation ainsi que le câble d’alimentation électrique se raccor- dent sur le côté du lave-vaisselle, aucune place n’étant disponible à cet effet à l’arrière de l’appareil. L’exemple suivant d’une installation sanitaire et élec- trique ne peut constituer qu’une recommandation, les circonstances locales étant déterminantes (raccorde- ments disponibles, prescriptions locales de raccorde- ment des sociétés de distribution d’eau et d’électricité, etc.). Tubulure à 45° ou droites, diamètre extérieur ø 19 mm, longueur 30 mm Robinet Evacuation de l’eau Arrivée d’eau Evacuation de l’eau Arrivée d’eau Câble d’ali- mentation électrique Câble d’alimentation électrique Raccordement électrique32 Conditions de garantie GARANTIE Conformément à la Législation en vigueur, votre Ven- deur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci. Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées. N'hésitez pas à le contacter.3334 SERVICE au chapitre «Que faire si...» sont rassemblées les sources de panne les plus fréquentes, auxquelles vous pouvez remédier vous-même. Si vous faites malgré tout appel au service après- vente pour un des problèmes mentionnés ou suite à une erreur de manipulation, la visite du technicien de service après-vente ne sera pas gratuite pendant la période de garantie non plus. Si vous ne trouvez pas d’indication pour une panne dans ce mode d’emploi, veuillez vous adresser au service après-vente. Donnez au service après vente le numéro PNC et le numéro de série, que vous trouverez sur la plaque signalétique. Celle-ci se trouve sur le bord intérieur droit de la porte. Afin de toujours avoir les numéros à la main, nous recommandons de les introduire ici: Modèle:

Date d’achat: ............................................................822 946 121 - 00 - 0102 Tous droits de modification réservés Imprimé en République Fédérale d’ Allemagne
