MODE D'EMPLOI ASF 452 ARTHUR MARTIN ELECTROLUX
A l'intention de l'utilisateur
Avertissements importants 3
Description de l'appareil 5
Le bandeau de commandes 5
Mise en service 6
L'adoucisseur d'eau 6
Le produit de rangage 8
Chargement devoitrappareil9
Réglage en hauteur du panier supérieur 10
Le produit de lavage 11
Guide de lavage 12
Tableau des programmes 13
Comment faire un lavage? 14
Entretien et nettoyage 15
En cas d'anomalie de fonctionnement 17
ServiceAprres-Vente 18
Conditions de garantie 19

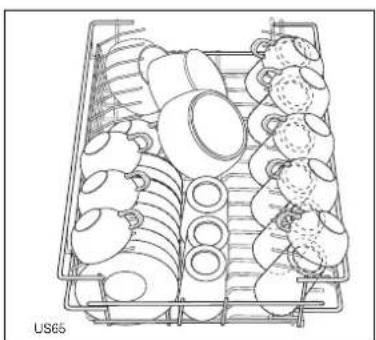

Information pour essais comparatifs 20
Caracteristiques techniques 20
A l'intention de l'installateur
Emplacement 21
Raccordement d'eau 21
Evacuation d'eau 22
Raccordement electrique 22
Réglage du plan de travail de l'appoint 23
Encastrement de l'appareil 23
Mise à niveau 23
Comment dire vous notice d'utilisation?
Les symboles suivants vous guideront tout au long de la lecture de votre notice:
Instructions de sécurité
1.2.3. Description d'opérations étape par étape
Conseils et recommendations
Protection de l'environnement
Avertissements importants
Conserve cette notice d'utilisation avec l'appareil. Si l'appareil devait etre vendu ou cede a une autre personne, assurez-vous que la notice d'utilisation I'accompagne. Le nouvel utiliseur pourra alors etre informedu fonctionnement de celui-ci des averissements s'y rapportant.
Ces avertissements ont ete rédigés pour voitre sécurité et celè d'autrui.
Utilisation
- Cet apparéil a été concu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
- A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement.
Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemple. - Voiture apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été lié.
- Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparil. Cela représentait un danger pour vous.
- Débranche toujours la prise de courant et fermez le robinet d'arrivée d'eau après utilisation de l'appareil.
- Débranche l'appareil avant toute intervention technique.
- N'ouvre pas la porte de votre lave vaiselle quand celui-ci est en marche.
Arrêtez-le toujours avant. - Evitez dans la mesure du possible d'ouvrir la portedu lave vaisselle lors de son fonctionnement, car ilen sort alors de la vapeur brulante.
- Ne touche pas l'élement chauffant pendant ou immédiatement après la fin d'un programme de lavage.
- Fermez toujours la porte après avoir charge ou sorti la vaisse. Une porte ouverte représenté toujours un danger.
- Les ustensiles qui ont ete en contact avec de l'essence, peinture, debris d'acier ou de fer, produits chimiques corrosifs, acides ou alcalins ne doivent pas etre laves dans voire appareil.
-
Evitez de placer votre lave vaisselle à proximité immédiate d'un apparéil de cuisson ou de chauffage (cuisinière par exemple) ceci afin d'éviter tout risque de dommages d'à la chaleur.
-
N'introduisez pas dans votre lave vaisselle d'articles qui ne sont pas certifiés pour le lavage en machine, tels que couverts à manche en bois, en corne, en ivoire, en argent, porcelainée décorée de motifs fragiles, objets en bois ou en plastique, etc.
- Si vous avez retire une piece de vaisselle de la machine avant la fin du programme de lavage, il est très important de la rincer soigneusement à l'eau courante pour éliminer les restes éventuels de produit de lavage.
- En cas de panne, n'essayez jamais de réparer votre apparéil vous-même. Les réparations effectuees par du personnel non qualifié peuvent provoquer des dommages ou de graves dérèglements.
- Faites particulièrement attention lorsque vous nettoyez votre apparéil: des extrémités métalliques peuvent occasionner des blessures.
- Gardez les emballages hors de portée des enfants.
- Gardez les produits de lavage dans un endroit sur, hors de la portée des enfants.
Veillez a ce que les enfants ne s'assoient ou ne montent pas sur la porte.
Le produit de lavage pour lave vaisselle est dangereux!
Le produit de lavage est très corrosif; tout accident provoqué par ce détergent doit impérativement faire l'objet d'un appel à votre centre anti-poison régional et à un médecin. Si celui qu'un a avalé du produit de lavage pour lave vaisselle, il faut immédiatement contacter le centre antipoison régional et un médecin. En cas de projection de produit de lavage dans les yeux, baignez abondamment à l'eau en attendant l'intervention du médecin. Veillez à ranger ce produit dans un endroit sur, hors de portée des enfants. Ne laïsez jamais la porte ouverte lorsque l'appareil contient du détergent. Nous vous recommendons de replir le réservoir de produit de lavage juste avant de démarrer un programme.
Installation
- Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à unElectricien qualifié.
- Avant de procéder au branchement de votre apparéil lisez attentivement les instructions figurant au chapitre "Raccordement électrique".
- Ne confiez les travaux hydrauliques nécessaires à l'installation de l'appareil qu'à un plombier qualifié.
- Ne confiez les travaux électriques nécessaires à l'installation de l'appareil qu'à un électricien qualifié.
Assurez-vous, après avoir installé l'appareil que celui-ci ne repose pas sur le cable d'alimentation. - Cet apparéil est lourd. Faites attention lors de son déplacement.
Protection de l'environnement
Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puisent être recupérés et recyclés.
Si vous procédez à la mise à la casse de votre ancien apparéil, mettez hors d'usage ce qui pourrait représenter un danger: coupe le cable d'alimentation au ras de l' apparéil et neutralisez le dispositif de fermeture de porte.
En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si
malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir.
A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter l'Assistance Technique
Consommateurs qui vous communiquera alors l'adresse d'un Service Avec Vente.
En cas d'intervention sur votre apparéil, exigez du service après vente les pieces de rechange certifiées Constructeur.

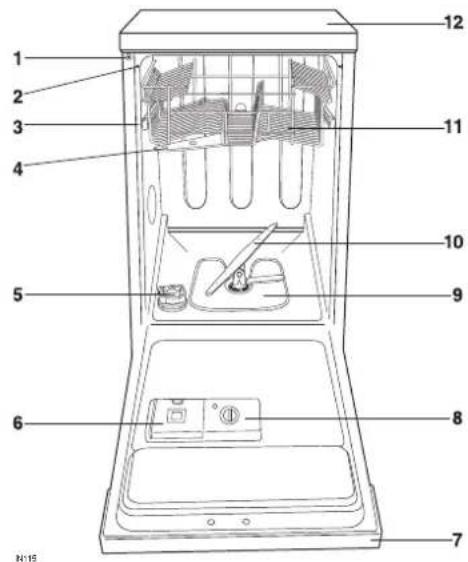

- Réglage adoucisseur
- Guide de porte
- Butée panier supérieur
- Bras inférieur
- Bouchon réserve à sel
- Réserve produit de lavage
- Bandeau de commandes
- Réserve produit de rinceage
- Filtres
- Bras supérieur
- Panier supérieur
- Plan de trabajo

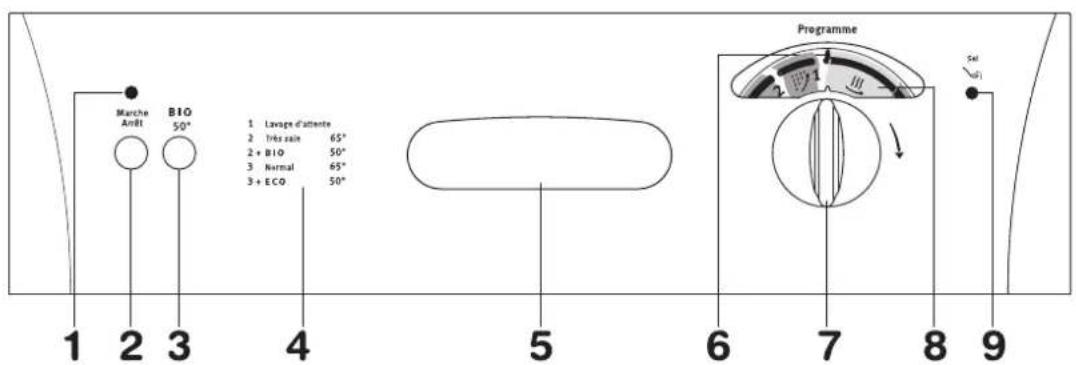

Le bandeau de commandes
- Voyant Marche/Arrêt
- Touche Marche/Arrêt
- Touche "BIO 50^ "
- Guide programmes de lavage
- Poignée de porte
- Repère de début de programme
-
Sélecteur programmes
-
Indicateur de déroulement du programme
Il vous indique dans qu'elle phase de lavage se trouve votre apparéil.
Chaque phase est représentée par un symbole:
Prélavage - Attente
Lavage
Rincage a froid
Rincage a chaud
Séchage
- Voyant de contrôle de la réserve des sel régencerant
Mise en service
Avant d'utiliser votre lave-vaisselle pour la première fois:
- Assurez-vous que les raccordements électrique et hydraulique soient conformes aux instructions d'installation.
- Sortir tous les matérielles d'emballage de l'intérieur de la machine.
- Reglez l'adoucisseur d'eau.
- Versez 0,5 litre d'eau dans le réservoir après replisssez du sel.
- Mettez du produit de rincege dans le réservoir prévu à cet effet.
L'adoucisseur d'eau
Suivant les localités, l'eau contient une quantité variable de sels calcaires et mineraux. Ceux-ci se déposent sur la vaisse laissant des taches et des dépôts blanchâtres.
Plus la teneur en sels est élevé et plus l'eau est "dure".
Le lave-vaisse est muni d'un adoucisseur et, utilisant du sel regenerant spécial pour lave-vaisse, il fournit une eau depourvue de calcaire (adouce) pour les opérations de lavage.
L'adoucisseur peut traiter une eau ayant une durée atteignant 90°TH et possède 5 niveaux de réglage. Vous pouvez demander le degré de durée de votre eau à la Compagnie Locale des Eaux.
L'adoucisseur est regle d'origine au niveau 2.
Vous pouvez selectionner un niveau de réglage différent de celui qui a eté prévu en usine.

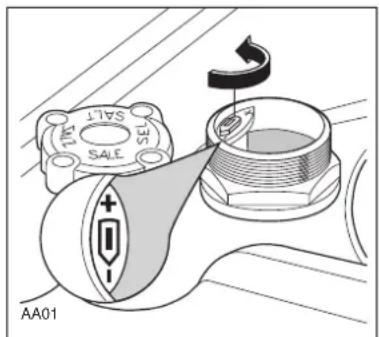

Réglage de l'adoucisseur
Nous vous conseillons d'effectuer cette opération lors de la mise en service de votre lave vaisselle.
Niveaux 3 et 5 (Réglage de l'adoucisseur)
Si vous eau apparient au niveau 3 ou 5, précédez de la manière suivante:
- enlevez le panier inférieur, dévissez et otez le bouchon du réservoir de sel placé sur le fond de la cuve;
- à l'aide d'un tournevis ou d'un couteau tournez le sélecteur à deux positions de la position - à la position +.

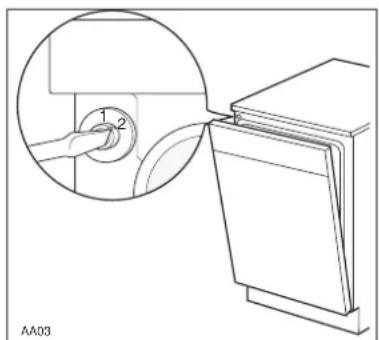

Niveaux 4 et 5 (Réglage sur l'appareil)
Si vous eau apparient au niveaux 4 ou 5, tournez le sélecteur situé sur la partie frontale de la machine, côte supérieur à gauche, de la position 1 à la position 2.
Note!
Avec une durée de l'eau de niveau 5, les deux régles doivent être effectués.
| Niveau | Dureté de l'eau | Emploi Sel régénérate | Réglage de l'adoucisseur | Réglage sur la machine | ||
| °dH dégrés allemands | * °TH dégrés français | PPM Particules par millions | ||||
| 1 | 0 - 4 | 0 - 8 | 0 - 80 | NON | - | 1 |
| 2 | 5 - 11 | 9 - 20 | 81 - 200 | OUI | - | 1 |
| 3 | 12 - 22 | 21 - 40 | 201 - 400 | OUI | + | 1 |
| 4 | 23 - 39 | 41 - 70 | 401 - 700 | OUI | - | 2 |
| 5 | 40 - 50 | 71 - 90 | 701 - 900 | OUI | + | 2 |
TH = Degre hydrotimétrique
Si la durée de votre eau correspond au niveau 1, il n'est pas nécessaire d'utiliser de Sel régencerant car elle est déjà douce.
Remplissage du réservoir de sel
N'utiliser que du sel spécifique pour lavevaisselle.
N'utilisez jamais de sel de cuisine, I'adoucisseur risquerait de se colmater.
D'autres types de Sel contiennent certaines substances qui pouraient rendre inefficace votre adoucisseur.
Le replissage du réservoir doit être effectué juste avant de commencer un programme de lavage, ceci afin d'eviter que d'eventuels grains de Sel ou de l'eau salée ne provoquent la corrosion.

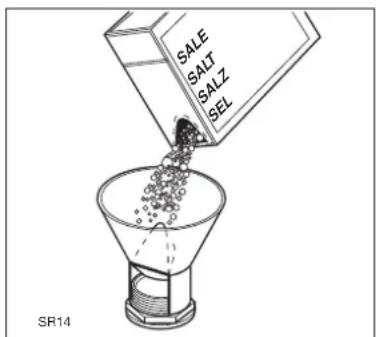

Pour replir le réservoir:
- Retirez le panier inférieur.
- Devissez et otez le bouchon du réservoir.
- Versez 0,5 litre d'eau dans le réservoir (ceci n'est indispensable que lors du premier remplissage).
- A l'aide de l'entonnoir livre avec l'appareil, replisssez le réservoir de sel. Le réservoir de sel contient toujours de l'eau. Il est donc normal que celle-ci déborde lorsque vous versez du sel dans ce réservoir.
- Revissez soigneusement le bouchon en vous assurant qu'il n'y ait pas de Sel sur le filtage et sur le joint.
- Revissez hermétiquement le bouchon.
Par la suite, il suffit d'ajouter périodiquement du sel dans le réservoir.
Cette opération est à effectuer chaque fois que le voyant de contrôle du sel sur le bandeau de commande s'allume.
Levoyant de contrôle de la réserve de sel régénérant, s'allumant quand le réservoir de sel est vide, reste allumé jusqu'à 2 - 6 heures après l'ajout de sel, voyant Marche/ Arrêt allumé. Si on utilise un type de sel qui se dissout lentement, cette période peut même durer encore plus longtemps. Ceci ne compromet en rien le bon fonctionnement de l'appareil.
Le produit de rinceage
Ce produit évite que l'eau ne reste sur la vaisselle sous forme de gouttelettes laissant des taches blanches après séchage.
L'admission du produit de rincege se fait automatiquement au moment du dernier rincege.
Le réservoir situé à l'intérieur de la porte peut contenir environ 110ml de produit de rinceage, quantité suffisante pour 16 à 40 programmes de lavage, en fonction de la dose programmée.
Ne versez jamais de produit de lavage dans le réservoir de produit de rincege.

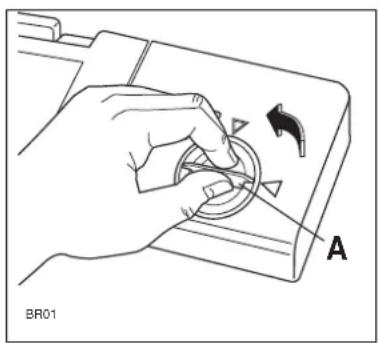

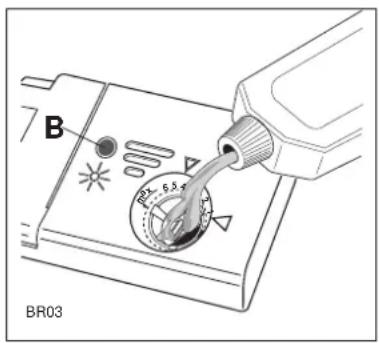

Remplissage du réservoir de produit de rinceage
- Ouvrez le réservoir en tournant le bouchon (A) vers la gauche.
- Versez le produit de rinceage dans la goulotte de replissage, jusqu'à ce que le réservoir soit plein. Le témoin (B) situé à gauche présente alors une colorationASFRE
Refermez bien le bouchon
Le liquide qui s'est eventuèlement écoulé hors du réservoir pendant le remplissage doit être soigneusement nettoyé à l'aide d'un papier absorbant, ceci afin d'éviter une importante formation de mousse au lavage suivant.
Contrôle de la réserve de produit de rençage.
Lorsque le témoin (B) apparait clair, replissee le réservoir.

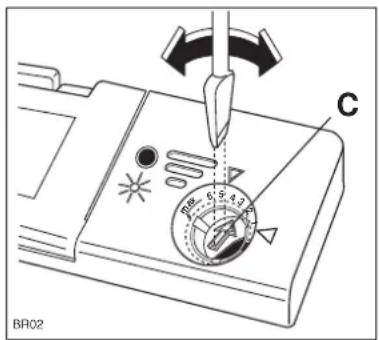

Dosage du produit
Selon les résultats de lavage obtenus, reglez la dose de produit en agissant sur le selecteur à 6 positions (C) situé à l'intérieur de la goulotte de replissage (position 1 dose minimum, position 6 dose maximum).
Lors des premières utilisations, nous vous conseillons la position 3.
Augmentez graduelles la dose si vous observez sur la vaisseles des gouttes d'eau ou des taches de calcaire; diminuez la dose au contraire si vous notez la presence de rayures blanchâtres (voir figure ci - contre).
Chargement de votre apparéil
Rangement de la vaisse
Avant de placer la vaiselle dans l'appareil, débarrasssez-la de tous les déchets alimentaires qui boucheraient les filtres et réduiraient l'efficacité du lavage.
Ne lavez pas en machine de la vaisselle de petite dimension qui pourrait facilement sorting des paniers.
Tirez les paniers pour y charger la vaisselle.

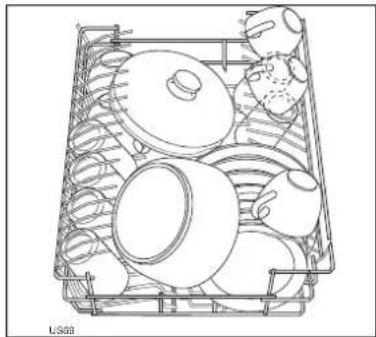

Le panier inférieur
Le panier inférieur est destiné à receivevoir les casseroles, les couvercles, les assiettes, les saladiers, les couverts, etc.
Les plats et les grands couvercles seront disposés de préférence autour du panier, de manière à ne pas générer la rotation du bras supérieur.

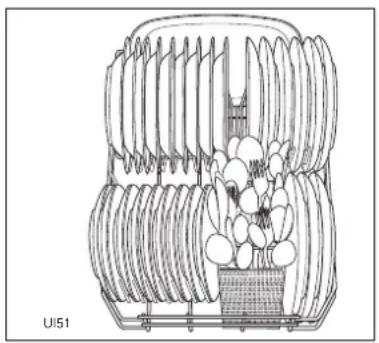

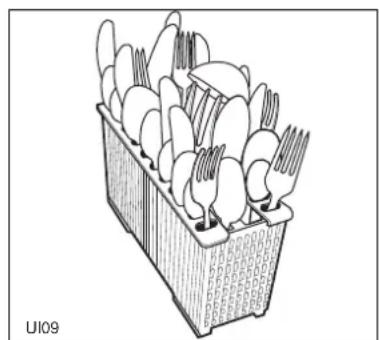

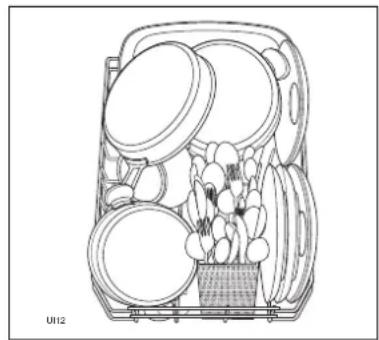

Le panier à couverts
Les couteaux longs places verticalement constituent un danger potentiel.
Les couverts et utensiles longs (louches) ou tranchants, comme les couteaux à découvert, doivent être placés horizontally dans le panier supérieur.
Faites attention lorsque vous chargez ou sortez des objets tranchants comme des couteaux.
On placera les couverts dans le petit panier amovible, les manches tournés vers le bas.
Si ces derniers traversent le fond du panier et risquent de générer la rotation du bras inférieur, returnez-les.
Intercalez les cuillères entre les autres couverts pour éviter qu'elles ne s'emboitent.
Les couverts en argent ont tendance à noircir s'ils sont mélangés à des couverts en inox.
Séparez l'argenterie des autres métaux.
Disposez-les dans le panier à couverts, séparés des autres.
Placez les cuillers à dessert, les couteaux et les petits couverts dans les compartments latéraux du panier.
Le panier supérieur
Le panier supérieur est prévu pour receivevoir des assiettes (à dessert, soucoupes, plates et creuses jusqu'à 24 cm de diamètre), des saladiers, des tasses et des verres.
Les verres à pied peuvent être suspendus aux portetasses.
Il est préféable de ranger les objets légers (récipiens en plastique concus pour être lavés en lave vaisselle) dans le panier supérieur et de les disposer de façon à ce qu'ils ne se retournent pas.
Avant de fermer la porte, assurez-vous que les bras puissant tourner librement.

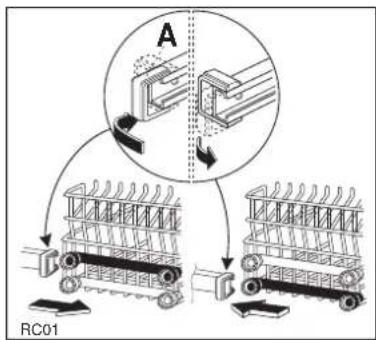

Réglage en hauteur du panier supérieur
Si vous doivent l'asseoir des assemblées très larges (plus de 27 et jusqu'à 31 cm de diamètre) vous pouvez les désposer dans le panier inférieur après avoir placé dans la position la plus haute le panier supérieur.
Pour cela:
- Tournez vers l'extérieur les butées avant (A) du panier supérieur, puis otez le panier.
- Glissez le panier dans la position la plus haute et remettez les butées (A) dans la position d'origine.
Après cette opération, il ne sera pas possible de ranger dans le panier supérieur des assiettes ayant plus de 20 cm de diamètre et d'utiliser les portes-tasses.
Fermez toujours la porte après avoir chargé ou sorti la vaisse. Une porte ouverte représentée toujours un danger.
Le produit de lavage
N'utilisez que des produits de lavage pour des lave-vaisselle menagers.
Le produit de lavage pour lave vaisselle est dangereux. Reportez-vous au paragraphe "AVERTISSEMENTS IMPORTANTS" Ce produit est un détergent en poudre, liquide ou sous forme de pastille spécialement adapté au lavage de la vaisselle en machine.

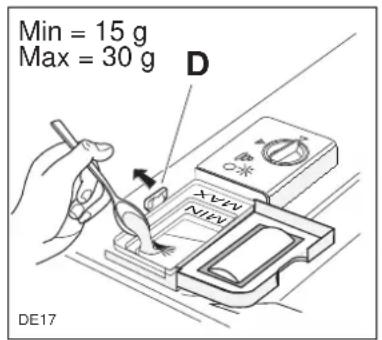

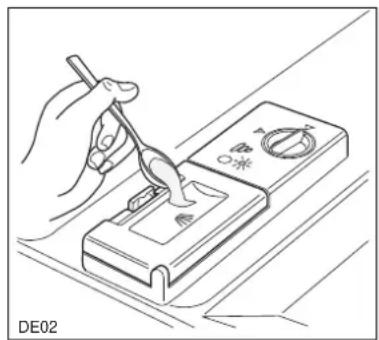

Pour l'emploi de détergent en poudre procédez comme suit:
- Ouvrez le distributeur situé à l'avant de la contreporte, si le couvercle est fermé actionné le cliquet de fermeture (D).
- Ajoutez le dédTangent en suivant les recommendations données dans le "Tableau des programmes".
- Refermez le couvercle.
- Ajoutez de toute façon une petite dose de produit au-dessus su couvercle du bac pour tous les programmes avec un prélavage, en suivant les instructions du "Tableau des programmes".
Pour l'emploi de détergent en pastilles, procédez comme suit:
- Pour tous les programmes, posez 1 pastille entière dans le bac du détergent.
- Refermez le couvercle.
- Pour tous les programmes avec prélavage, posez une portion d'une autre pastille sur le couvercle du bac.
Nous vous rappelons que le produit de lavage ne peut garantir une propriété complète s'il est employé en quantité insuffisante; s'il est employé en excès, il n'amélioreras pas les résultats et constituera un gaspillage. N'utilise pas en excès le produit de lavage afin de contributor à la protection de l'environnement.
Il est possible de se procurer maintainant dans le commerce des nouveaux produits de lavage compacts, avec un degré d'alcali réduit dont les substances difficilement dégradables sont remplacées par des enzymes naturelles (non polluant pour l'environnement). Ces enzymes agissant déjà à une température de 50^ . En utilisant le programme Bio, on obtient les mêmes résultats de lavage qu'avoc un produit traditionnel à 65^ .
Guide de lavage
Pour economiser de l'énergie
Rangez la vaisselle sale dans les paniers immédiatement après usage. Ne procédez au lavage que lorsque l'appareil est charge en totalité.
Effectuez eventuèlement le programme «Lavage d'attente» (voir le tableau des programmes) pour éviter que les résidus ne sechent trop avant le lavage complet.
Il est inutile de passer au préalable la vaisse sous l'eau courante.
Pour obtenir les valeurs résultats de lavage
Les casseroles contenant des alimentés attachés ou brûlés doivent faire l'objet d'un trempage préalable.
Disposez toujours les casseroles, les tasses, les verres, etc., tournés vers le bas.
Inclinez légèrement les objets bombés pour faciliter le passage de l'eau.
Evitez le contact entre les pieces de vaisse, pour obtenir de plusieurs résultats de lavage.
Trois sortes de produits spécialement étudiés pour les lavevaisselle sont nécessaires au bon fonctionnement de votre apparéil.
UN PRODUIT DE LAVAGE
UN PRODUIT DE RINÇAGE
DUSEL REGENERANT
Utilisez toujours des produits de lavage et rincege de même marque.
Vaiselle non indiquée pour le lavage en lave-vaisselle
La vaisselle suivante n'est pas indiquée pour le lavage en lave-vaisselle (bien qu'elle soit vendue comme pouvant etre lavee en lave vaisselle):
- Les couverts avec manche en bois ou en corne ou constitués d' éléments collés
- Les couverts en bronze
- Les cassetoles avec manche en bois
- Les objets en aluminium
- Les objets en cristal
- Cristal
- Objects en plastique
- Porcelaines anciennes ou peintes à la main
Certaines décorations ne sont pas garanties pour résister au lavage en machine et peuvent perdre leurs couleurs.
Les objets en cristal et en plastique, si leur lavage en lave vaisselle n'est pas garanti, devront etre lavés à la main.
Certaines qualités de verre peuvent devenir opaques après de nombreux lavages en machine.
Les couverts en argent ont tendance à noircir s'ils sont mélangés à des couverts en inox. Disposezles dans le panier à couverts, séparés des autres.
Les objets en fer ou en fonte peuvent rouiller et tacher d'autres pieces de vaisselle.
L'aluminium a tendance à noircir, le cuivre, l'étain et le laiton ont tendance à se tacher.
En cas de doute, prenez contact avec le fabricant de l'objet.
Au moment où vous achetez de la nouvelle vaisselle, vérifie si elle est indiquée pour le lavage en lave vaisselle.
Tableau des programmes
| Programme | Degré de salissure et type de vaisselle | Position départprogrammateur | Touches àenforcer | Doses conseillées de produit de lavage | Descriptiondu cycle | |
| lavage | prélavage | |||||
| Lavage d'attente | Tous types desalissures.chargement partieldevant être complétéplus tard dans lajournée. | 1 | MarcheArrêt | / | / | 1 rincege à froid, (pour éviter que les résiduesd'aliments ne sèchentsur la vaisselle). |
| Très sale65° | Normalement sale.Vaisselle varieée | 2 | MarcheArrêt | 20 g 5 g | Prélavage à l'eau froideLavage à 65°C1 rincege à froid1 rincege à l'eau chaudeSéchage actif | |
| * BIO50° | Normalement sale.Vaisselle varieée | 2 | BIO 50°+MarcheArrêt | 20 g 5 g | Prélavage à l'eau froideLavage à 50°C1 rincege à froid1 rincege à l'eau chaudeSéchage actif | |
| Normal65° | Légèrement sale.Vaisselle varieée | 3 | MarcheArrêt | 25 g / | Lavage à 65°C1 rincege à froid1 rincege à l'eau chaudeSéchage actif | |
| ECO50° | Légèrement sale.Vaisselle varieée | 3 | BIO 50°+MarcheArrêt | 25 g / | Lavage à 50°C1 rincege à froid1 rincege à l'eau chaudeSéchage actif | |
- Programme pour essais comparatifs (voir "Informations pour essais comparatifs").
Comment faire un lavage?
1. Vérifiez la propriété des filtres
Vérifiez qu'ils soient propres et correctement positionnés (voir paragraphe "Entretien et nettoyage")
2. Effectuez le contrôle des réservoirs de sel et de produit de rinçage
3. Disposez la vaisselle dans l'appareil
Débarrasssez la vaisse lles des résidus alimentaires.
Tirez le panier inférieur et placez-y cassetoles, assiettes et couverts.
Tirez le panier supérieur et placez-y assiettes, verres, tasses etc...
Poussez les paniers à l'intérieur de la machine.
4. Assurez-vous que les bras de lavage ne sont pas génés dans leur rotation
5. Dosez le produit de lavage
Versez la dose correcte de produit de lavage dans le distributeur, suivant les indications du "Tableau de programmes".
Refermez le couvercle du distributeur de produit de lavage
6. Fermez la porte du lavevaisselle
7. Sélectionnez le programme
Tournez le sélection dans le sens des aiguilles d'une montre, jusqu'à ce que le numéro du programmeChoisi coïncide avec le repère fixe sur le bandeau de commandes.
Reportez-vous au tableau des programmes pour désir la température convenant au programme affchéé.
8. Mettez le lave-vaisselle en marche
Appuyez sur la touche "Marche/Arret"; le voyant de fonctionnement s'allume et le programme commence
Si vous voulez interrompre le programme en cours, faites ressortir la touche
"Marche/Arrêt".
Pour remettre l'appareil en fonctionnement, appuyez de nouveau sur la touche; le programme reprendra où il a ete interrompu.
9. Fin de programme
Le lave-vaisselle s'arrête automatiquement.
Faites ressortir la touche "Marche/Arrêt" et ouvre la porte.
Laissez la porte de l'appareil entrouverte en fin de programme pour permettre le séchage naturel de la vaisse.
Attendez quelques minutes avant devoir la vaisselle; vous obtiendrez de更好地 résultats de sechage.
Videz d'abord le panier inférieur; vous évitezez ainsi que la vaisse du panier supérieur goutte sur la vaisse du panier inférieur.
Lorsque le programme est terminé, débranche l'appareil et coupe l'arrivée d'eau.
Nous déconseillons l'ouverture de la
porte pendant le fonctionnement de
I'appareil; cependant, un dispositif de
sécurité arrêté la machine au moment
de I'ouverture.
N'ouvre pas la portependant la phase
de chauffage: de I'eau chaude pourrait
vous éclabousser.
Si vous devez absolument ouvrir la
porte pendant le fonctionnement,
eteignez always l'appareil au préalable
en appuyant sur la touche
"Marche/Arrêt".
Evitez dans la mesure du possible
d'ouvrir la portedu lave vaiselle lors
de son fonctionnement.
Entretien et nettoyage
Nettoyage interieur
Nettoyez les joints d'étanchéité de la porte et les distributeurs de produit de lavage et de rincege avec un chiffon humide.
Tous les trois mois, effectuez un programme de lavage à 65^ sans vaissele et avec du produit de lavage.
Nettoyage des filtrés
Les filtres sont situés au fond de la cuve.
Ils doivent être nettoyés très régulierement. Des filtres non nettoyés nuisent au résultat de lavage.
- Ouvrez la porte, sortez le panier inférieur.
- Le système de filtrage du lave-vaisselle se compose d'un filtré mixte grossier/fin, d'un microfiltré et d'un filtré plat.

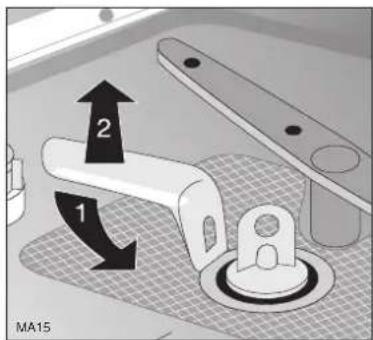

- Tournez la poignée de l'ensemble filtré mixte grossier/fin et microfiltré d'1/4 de tour vers la gauche puis soulevez le tout.
- Saisissez le filtrte mixte grossier/fin (1/2) par la poignée annulaire et retirez-le du microfiltre (3).
- Nettoyez soigneusement tous les filtres sous l'eau courante.

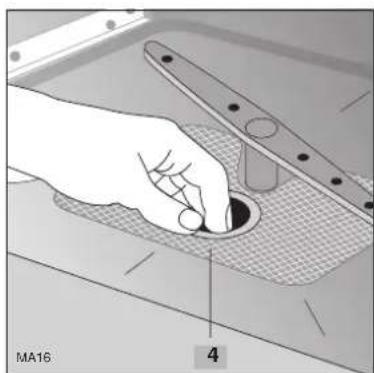

- Retirez le filtré plat (4) en le soulevant et nettoyez-le sous l'eau courante des deux côtes.
- Replacez le filtrte plat en vérifier que les bords du filtrte s'applique correctement sur le fond de la cuve.
- Placez le filtré mixte grossier/fin dans le microfiltre et assemblez-les.
- Remettez l'ensemble de ces filtres et verrouillez le tout en basculant le levier dans le sens des aiguilles d'une montre jusqu'à la butée.
N'utilisez jamais le lave-vaisse sans filtres.
Un positionnement incorrect des filtres entraine de mauvais résultats de lavage. Un mauvais entretien des filtres peut diminuer l'efficacité de lavage.
Nettoyage extérieur
Nettoyez régulierement les surfaces extérieures de l'appareil et le bandeau de commande avec un chiffon doux humide et, si nécessaire, uniquement avec des détergents doux.
N'employez jamais de produits abrasifs ou de solvants (acetone, trichloréthylène, etc...).
En cas d'absence prolongée
Si vous ne devez pas utiliser l'appareil pendant un certain temps:
- Debranchez la prise de courant et coupe l'arrivee d'eau.
- Remplissez le réservoir de produit de rincege.
- Laissez la porte entrouverte pour éviter la formation de mauvaises odeurs.
- Laissez l'intérieur de l'appareil propre.
Précautions contre le gel
Evitez de placer l'appareil dans un local où la température est inférieure à 0^ .
En cas de gel, vidangez l'appareil, fermez le robinet d'arrivée d'eau, débranchez le tuyau d'arrivée d'eau et videz-le.
Déplacement de l'appareil
Si vous devez déplacer l'appareil (lors d'un déménagement, etc...):
- Debranchez-le;
- Fermez le robinet d'arrivee d'eau;
- Retirez les tuyaux d'arrivée d'eau et de vidange;
- Tirez l'appareil hors de sa niche ainsi que les tuyaux.
Evitez de trop incliner l'appareil pendant le transport.
En cas d'anomalie de fonctionnement
Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli. Si vous constazez une anomalie de fonctionnement, reportez-vous au texte ci-dessous avant de faire appel au ServiceAprès-Vente.Dans la majorité des cas, vous pourrez y remedier vous-même.
| Symptôme Solution / Vérifiez que: | |
| L' apparéil ne démarre pas • La porte est correctement fermée. • L' apparéil est branché. • Il n'y a pas de coupure de courant • Les fusibles sont en bon état. • Le programme choisi est effectivement sélectionné. • Le départ du programme a été effectivement commandé (touche "Marche/Arrêt" enclenchée) | |
| L'eau n'arrive pas lors de la mise en marche | • Le robinet d'arrivée d'eau est effectivement ouvert. • Il n'y a pas de coupure d'eau. • Le tuyau d'arrivée d'eau n'est pas pié ou obstrué. |
| Les filtres sont bouchés • Les filtres sont propres. | |
| Les bras de lavage ne tournent pas | • Le vaisselle est correctement chargée. |
| L' apparéil n'évacue pas l'eau | • Le tuyau d'évacuation n'est pas pié. • L'évier n'est pas bouché. • La rallonge du tuyau d'évacuation convient effectivement. • Il y a effectivement une entrée d'air à l'extrémité du tuyau de vidange. |
| Trop de bruit pendant le lavage | • Les pieces de vaisselle ne se cognent pas entre elles. • Les bras de lavage ne touchent pas la vaisselle. |
| La porte se ferme difficilement | • Le lave vaisselle est de niveau et est correctement encastré. |
| La vaisselle n'est pas propre | • Les paniers ne sont pas trop charges. • La vaisselle est correctement placée. • Les bras de lavage ne sont pas bloqués. • Les trous des bras de lavage ne sont pas obstrués. • Les filtres ne sont pas bouchés. • Les filtres sont correctement mis en place. • Le produit de lavage est correctement dosé et convient au lavage en lave vaisselle. • Le produit de lavage n'est pas devenu dur ou n'est de mauvaise qualité. • Le bouchon du réservoir de sel est correctement fermé. • Le programme de lavage convient au type de salissure de la vaisselle. |
| Traces de calcaire | • Il y a effectivement du sel régénérant et que le réglage de l'adoucisseur correspond à la durée de l'eau. |
| Vaissselle mal séchée | • Il y a effectivement du produit de rinçage et en quantité suffisante. |
ServiceAprès-Venté
En cas d'anomalie de fonctionnement, reportez-vous à la rubrique «EN CAS D'ANOMALIE DE FONCTIONNEMENT». Si malgré toutes les vérifications, une intervention s'avere nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veillez consulter l'Assistance Technique Consommateurs qui vous communiquera alors l'adresse d'un Service ÀpRES-Vente.
En cas d'intervention sur votre apparéil, exigez du Service Àpres-Vente les Pièces de Rechange certifiées Constructeur.

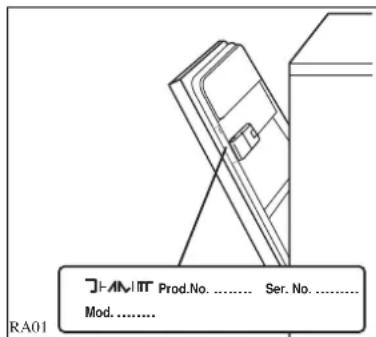

Plaque signalétique
En appelant un Service ÀpRES-Vente, indiquez-lui le modele, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur le cote droit de la porte de votre lave vaisselle.
Conditions de garantie
Garantie contractuelle
Pendant 1 an à compter de la mise en service, le constructeur remplacera les pièces défectueuses, sauf dans cas prévus au chapitre "Résvères".
Conditions d'application:
Pour l'application de cette garantie, vous devez vous adresser au distributeur qui vous a vendu l'appareil et luiprésenter le Certificat de Garantie. En complément, le Distributeur Vendeur pourra ou non prendre à sa charge les frais de main d'oeuvre, ainsi que les frais de déplacement et de transport, selon les conditions de vente qu'il pratique.
Reserves:
Nous attirons votre attention sur le fait que cette garantie ne pourrait être appliquée:
-
si les déteriorations proviennent d'une cause étrangère à l'appareil (chocs, variations anormales de la tension électrique, etc.) ou du non-respect des conditions d'installation ou d'utilisation indiquées dans cette Notice d'Utilisation, fausse manoeuvre, néligence, installation défectueuse ou non conforme aux règes et prescriptions imposées par les organismes de distribution de l'Electricité, de l'Eau, du Gaz, etc.
-
si l'utilisateur a apporté une modification sur le matériel ou enlevé les marques ou numeros de série.
- si une réparation a été effectuee par une personne non agrée par le constructeur ou le vendeur.
- si l'appareil a ete utilise a des fins commerciales ou industrielles ou pour d'autres buts que des buts menagers pour lesquels il a ete concu.
- si l'appareil a eté acheté ou réparé hors du territoire français.
Garantie légale
Les dispositions de la garantie contractuelle ne sont pas exclusives du bénéfice, au profit de l'acheteur, de la garantie légale pour defaults et vices cachés, le dite garantie s'appliquant en tout état de cause dans les conditions des articles 1641 et suivants du Code Civil.
Garantie Européenne ARTHUR MARTIN / Electrolux
Si vous deviez déménager vers un autre pays d'Europe, la garantie accompagne votre apparéil jusqu'à votre nouvelle résidence, aux conditions suivantes:
La date de départ de la garantie est la date d'achat du produit.
- La durée de la garantie ainsi que son étendue (pièces et/ou main d'oeuvre) sont celles en vigueur dans le nouveau pays où l'appareil est utilisé.
- Le bénéficiaire de la garantie est le propriété de l'appareil. La garantie ne peut etre cedee ou transferee a une autre personne.
- Voitre nouvelle résidence est dans l'Union Européenne ou dans un pays de l'Association Européenne de Libre Echange.
- L'appareil est installé et utilisé conformément aux instructions de la notice d'utilisation, et utilisé à des fins domestiques normales (ceci excluant notamment tout usage intensif, professionnel ou semi-professionnel).
- L'appareil est installé conformément aux normes de sécurité et à la législation en vigueur dans votre nouveau pays de résidence.
Pour toute question concernant la garantie européenne, vous pouvez prendre contact avec l'un de nos Services Consommateurs:
France
034462222
BP 50142-60307 Senlis Cedex
Allemagne
已 + 49(0)9113232600
Italie
0434167847053
(uniquement à partir de l'Italie)
Royaume-Uni
08705 950950
(uniquement à partir du Royaume-Uni)
Suède
已 +46(0)20787750
Informations pour essais comparatifs
Avant les essais, il faut replir complètement le réservoir de sel de l'adoucisseur et le réservoir du produit de rinceage.
| Norme de contrôle: EN 50242 | |
| Programme comparé: BIO 50° | |
| Chargement: 9 couverts | |
| Sélecteur du produit de rinçage: position 4 | |
| Dosage du détergent: 20 g dans le réservoir | réservoir 5 g sur le couvercle du réservoir |

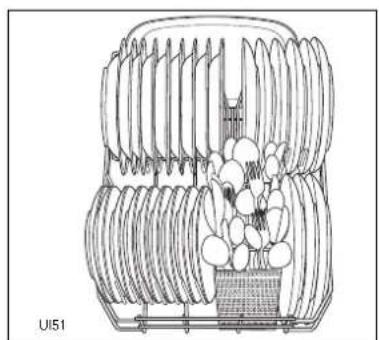

Disposition panier supérieur
Disposition panier inférieur
\section*{Caracteristiques techniques}

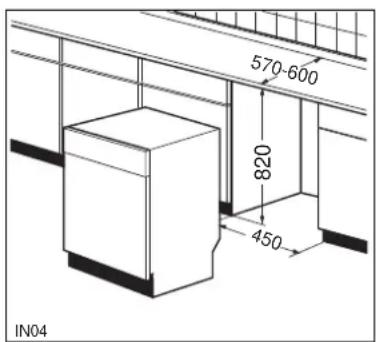

| DIMENSIONS Largeur 45 cm | Hauteur avec plan de travail 85 cm Hauteur sans plan de travail 82 cm Profondeur max. 60 cm Profondeur max. avec porte ouverte 1 | 5.9 cm |
| TENSION/FREQUENCY 230 V - 50 HzPUISSANCE ABSORBEE MOTEUR LAVAGEPUISSANCE ABSORBEE ELEMENT CHAUFFANTPUISSANCE TOTALE | 200 W 2100 W 2300 W | |
| PRESSION DE L'EAU D'ALIMENTATION | Min. Max. | 50 kPa (0.5 bar) 800 kPa (8 bar) |
| CAPACITÉ | 9 couverts | |
| CONSOMMATIONS: Programme "Très sale 65°" Programme "Normal 65°" | Eau Electricité | 16 l 1,1 kW/h |
| Eau Electricité | 13 l 1,1 kW/h |
Emplacement
Enlevez tout emballage avant d'installer l'appareil.
Placez l'appareil, si possible, à proximé d'une arrivée d'eau (robinet) et d'une évacuation.
Raccordement d'eau
Ce lave-vaisselle peut être alimenté en eau froide ou chaude jusqu'à 60^ max.
Nous vous conseillons néanmoins le raccordement à une arrivée d'eau froide.
Contrôlez que la pression de l'eau d'alimentation n'excède pas les valeurs indiquées dans les caractéristiques techniques.
Votre société de distribution d'eau peut vous renseigner sur la pression de l'eau de votre région.
L'extrémité du tuyau raccordée à l'appareil peut être orientée selon les besoins, il suffit de désserrer l'écrou de fixation.
Evitez toute piurge ou étranglement du tuyau qui pourrait empêcher ou ralentir le passage de l'eau.
Si l'appareil est branché à des conduites neuves ou n'avant pas été utilisées depuis un certain temps, laissez couler l'eau pendant quelques minutes avant de brancher le tuyau d'acciviée d'eau.
Vousete viterez ainsi que des depots de sable ou de rouille puissant obstruer le petit filtré placé dans le tuyau d'arrivée.

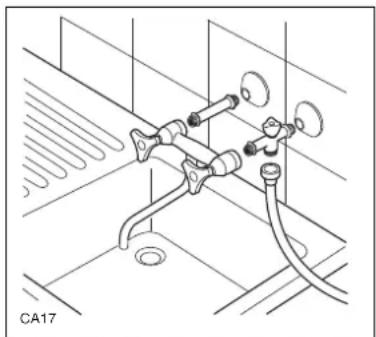

Branchez le tuyau à un robinet avec un raccord 20/27
(3/4") ou à une prise d'eau à branchement rapide (Press Block).
Vérifiez que les deux extrémites du tuyau soient bien visées afin d'éviter d'eventuelles fuites d'eau.
En cas de débordement ou de fuite d'eau:
- Fermez immédiatement le robinet d'arrivée d'eau et débranchez l'appareil.
- Contrôlez l'étanchéité des joints et des raccords.
- Faites appel à votre service après-vente.
Tout raccordement sur une canalisation d'eau entraine obligatoirement un risque de fuite quelles que soient les précautions prises. Aussi, prenez pour règle de toujours fermer le robinet d'arrivée d'eau lorsque vous n'utilise pas le lave-vaisselle.
Évacuation d'eau

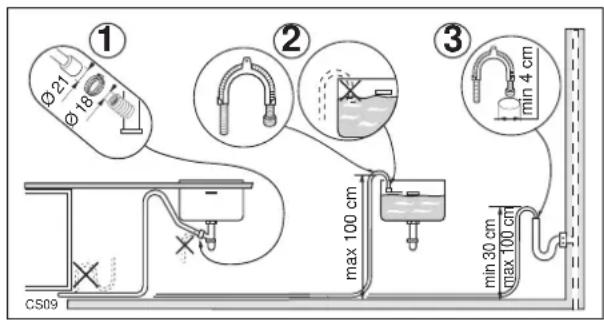

L'extrémité du tuyau d'évacuation peut être branchée:
- Au siphon de l'évier, en la fixant éventuelles avec un collier.
- accrochee au rebord de I'evier, en utilisant la crosse en plastique speciale, prevue a cet effet.
- A une évacuation murale pourvue d'une ventilation spéciale, ayant un diamètre interieur d'au moins 4 cm.
Le branchement pour l'évacuation doit se couver à une hauteur comprise entre 30 cm (minimum) et 100 cm (maximum) du sol.
Le tuyau d'évacuation peut être orienté indifféremment vers la droite ou vers la gauche.
Evitez les piures et les étranglements du tuyau qui pouraient empêcher ou ralentir l'écoulement de l'eau.

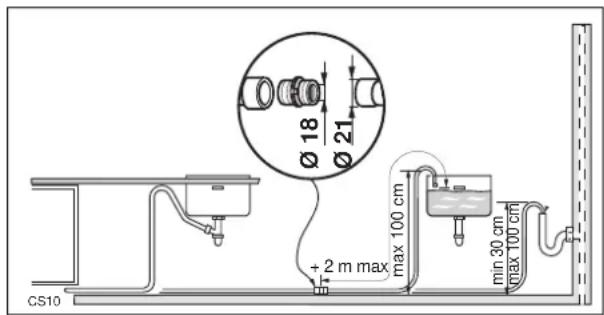

Une éventuelle rallonge du tuyau d'évacuation ne devra pas être supérieure à 2 mètres et son diamètre interieur devra être égal à celui du tuyau de l'appareil.
De même, les raccords utilisés pour le branchement doivent avoir un diamètre interieur non inférieur à celui du tuyau d'évacuation.
La rallonge doit reposer au sol et ne monter à la verticale qu'à proximé du système de vidange.
Raccordement électrique
Vous trouvrez toutes les données nécessaires pour le branchement électrique sur la plaque signalétique qui se trouve à droite de la porte.
Vérifiez que votre compteur et les fusibles peuvent supporter l'intensité absorbée par la machine, compte tenu des autres approils électriques branchés.
Utilisez un socle de prise de courant compteant uneborne de mise à la terre, qui doit être obligatoirement raccordée conformément aux normes en vigueur.
Le branchement devra etre execute en respectant les normes en vigueur.
La ligne d'alimentation électrique partant du compteur ne devra pas être inférieure à 2,5 mm² par conducteur.
Notre responsabilité ne saurait etre engagée, en cas d'accidents ou incidents provoqués par une mise à la terre inexistante ou defectueuse.
Cet apparéil est conforme aux Directives Communautaires suivantes: - 73/23/CEE du 19/02/73 (concernant la base tension) et modifications successives; - 89/336/CEE du 03/05/89 (concernant la compatibilité électromagnétique) et modifications successives.

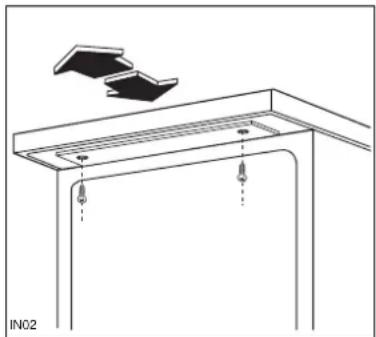

Réglage du plan de travail de l'appareil
Vous pouvez déplacer le plan de travail de l'appareil
vers l'avant ou vers l'arrière de 25 mm maximum, de façon à aligner votre apparéil aux meubles de cuisine.
Il suffit de dévisser complètement les deux vis de fixation situées à l'avant, de placer le plan de travail dans la position désirée et de les revisser.
Encastrement de l'appareil
(sous évier ou plan de travail continu)
En-retirant le plan de travail de l'appareil, vous pouvez encastrer celui-ci sous un évier ou sous un plan déjà existant, à condition que la niche corresponde aux dimensions du croquis.
Procedez comme suit:
- Pour-retirer le plan de travail de l'appareil enlevez les vis de fixation situées à l'avant, puis poussez-le et dégagez-le des butées arrêté en le soulevant.
Lors de l'encastrement de la machine, veillez à ce que les tuyaux d'arrivée d'eau ou de vidange ne soient pas piés ou écrasés.
Encastrez l'appareil lorsque vous aurez effectué le réglage de la hauteur ainsi que la mise à niveau en agissant sur les pieds régiables.
Remarque!
Installez l'appareil de manière à ce qu'il soit facilement accessible en cas d'intervention.
La conception de votre lave vaisselle ne permet pas l'encastrement d'une table de cuisson.
Mise à niveau
Une bonne mise à niveau est indispensable pour une parfaite fermeture et l'étanchéité de la porte.
Dévissez ou vissez les pieds réglibres, afin demettre parfaitement l'appareil d'aplomb.
Une mise à niveau correcte est essentielle pour assurer une bonne fermeture et une bonne étanchéité de la porte. Lorsque l'appareil est correctement mis d'aplomb, la porte ne cogne pas contre les guides de portes situés de part et d'autre de la carrosserie.
En cas de dysfonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir.
A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter:
- L'assistance Technique Consommateurs pour toutes questions techniques.
ou
- Le Service Conseil Consommateurs pour toutes questions ou informations concernant l'utilisation de votre apparéil ou pour toutes autres questions commerciales.
Voutrouverez ci-dessous les coordonnées de ces deux services
En cas d'intervention sur votre apparéil, exigez du Service Àpres-Vente les Pièces de Rechange certifiées Constructeur.
En appelant un Service ÀpRES-Vente, indiquez-lui toutes les références et numéroros (PNC, N° de série, ...) Ces indications figurent sur la plaque signalétique.
permanence tél. du lundi au vendredi de 8 h 30 à 12 h 30 et de 13 h 30 à 18 h 00
Choisir un nouvel apparéil et/ou conseils d'utilisation
Service Conseil Consommateurs
Arthur Martin Electrolux
BP50142 - 60307 SENLIS Cedex
Tel: 034462222 Fax: 0344622154
e-mail: ame-scc.fau@notes.electrolux.fr
permanence telephonique du lundi au vendredi de 8 h 30 à 18 h 00
