AFC1210W - Hotte ARTHUR MARTIN ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de hotte	Hotte décorative
Dimensions (L x P x H)	60 cm x 50 cm x 80 cm
Débit d'air maximum	600 m³/h
Niveaux de puissance	3 niveaux de puissance
Filtre à graisse	Filtre métallique, lavable au lave-vaisselle
Éclairage	Éclairage LED
Niveau sonore	Max 65 dB
Installation	Installation murale
Consommation énergétique	Classe énergétique C
Maintenance	Nettoyage régulier des filtres, remplacement tous les 6 mois
Sécurité	Protection contre les surchauffes
Garantie	2 ans
Informations supplémentaires	Compatible avec évacuation extérieure ou recyclage d'air

FOIRE AUX QUESTIONS - AFC1210W ARTHUR MARTIN ELECTROLUX

Pourquoi ma hotte Arthur Martin-Electrolux AFC1210W ne s'allume-t-elle pas ?

Vérifiez si la hotte est correctement branchée à une prise électrique et si le circuit est en bon état. Assurez-vous également que le bouton d'alimentation est en position 'On'.

Comment nettoyer le filtre de ma hotte ?

Débranchez la hotte et retirez le filtre. Lavez-le à l'eau chaude savonneuse ou placez-le dans le lave-vaisselle. Rincez et laissez sécher complètement avant de le remettre en place.

La hotte fait un bruit anormal, que faire ?

Vérifiez si le filtre est sale ou obstrué. Assurez-vous également qu'aucun objet n'entrave le ventilateur. Si le bruit persiste, contactez un service après-vente.

Comment régler la vitesse de la hotte ?

Utilisez le panneau de contrôle pour sélectionner la vitesse souhaitée. La hotte dispose généralement de plusieurs niveaux de puissance pour s'adapter à vos besoins.

Ma hotte ne filtre pas correctement les odeurs, que faire ?

Assurez-vous que le filtre à charbon est en bon état et remplacez-le si nécessaire. Vérifiez également que la hotte est utilisée à la bonne puissance pour le type de cuisson.

Est-il normal que la hotte émette de la condensation ?

Un peu de condensation peut se produire, surtout dans des environnements humides. Assurez-vous que la hotte est correctement installée et que le conduit d'évacuation est dégagé.

Comment installer ma hotte Arthur Martin-Electrolux AFC1210W ?

Suivez le manuel d'installation fourni avec le produit. Assurez-vous de respecter les distances minimales recommandées par rapport à la surface de cuisson et de fixer solidement la hotte au mur.

Que faire si le voyant de la hotte reste allumé après le nettoyage du filtre ?

Si le voyant reste allumé, il se peut que le filtre ne soit pas correctement remis en place. Vérifiez que le filtre est bien installé ou consultez le manuel pour réinitialiser le voyant.

MODE D'EMPLOI AFC1210W ARTHUR MARTIN ELECTROLUX

Nous vous remercions de la confiance que vous nous avons témoignée enCHOISSSANT:

ARTHUR MARTIN Electrolux

Nous savons que vous attendez de cet apparéil qu'il vous apporte pleinement satisfaction en termes d'efficacité, fiabilité, facilité d'utilisation.

C'est en fonction de ces exigences qu'il a ete conu avec le plus grand soin, la plus grande attention.

Son'utilisation est très simple. Cependant, nous vous recommendons de dire attentivement cette notice. Bien connaître votre nouvel apparéil, c'est non seulement éviter au départ une erreur de manipulation susceptible de l'endommager, mais c'est aussi vous familiariser avec toutes les possibités qu'il vous offre.

Nous souhaitons que la satisfaction que vous aurez dans son utilisation vous amène à nous besoin pour d'autres apparéils de notre marque.

A bientôt et encore merci.

SOMMAIRE

A l'attention de l'utilisateur

Avertissements importants

Description de l'appareil

Utilisation de votre hotspot

Entretien et nettoyage

En cas d'anomalie de fonctionnement

Conditions de garantie

Service après-vente

A l'attention de l'insealleur

Caracteristiques techniques

Branchement electrique

Installation

Comment dire votre notice d'utilisation ?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Description d'opérations étape par étape

Conseils et recommendations

Informations liées à la protection de l'environnement

AVENTISSEMENTS IMPORTANTS

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant. Ces averissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

• Cet apparéil a été consq pour être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlevement dont vous garderez un exemplaire.
• Voiture apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet appariel. Cela représentait un danger pour vous.
• Débranche toujours la hotte avant de proceder à son nettoyage et son entretien.
• Aérez convenablement la piece en cas de fonctionnement simultané de la hotte et d'autres apparèils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.
• Ne faites jamais flamber des préparations sous la hotte. Les flammes aspirées risqueraient de déterminer les filtres et provoquer un incendie.
• Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation

de dépôts degraisse risque d'occasionner un incendie

• Ne laissez jamais des fritures sous la hotte sans surveillance attentive. Les huiles et graisses portées à très haute température peuvent prendre feu.
• Ne laisses pas un brûleur à gaz allumé sans récipient, la flamme pourrait abîmer le filtre de l'appareil.

Installation

• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte (voir caractéristiques techniques).
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à unElectricien qualifié.
• Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôle).
• Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles.
• Dans le cas où l'appareil est relié directement à l'installation électrique, interposez un interrupteur bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
• Installez la hotte à une distance de sécurité d'au moins 65 cm d'un plan de cuisson électrique, d'au moins 75 cm d'un plan de cuisson gaz ou mixte.

Veuillez lore attentivement ces remarques avant d'insteller et d'utiliser votre apparéil. Nous déclinons toute responsabilité en cas de dommages ou d'incendies provoqués par l' apparéil du fait du non-respect de ces averissements.

Protection de l'environnement

• Si vous procédez à la mise à la casse de votre ancien apparéil, veillez àmettre hors d'usage ce qui pourrait représenter un danger: coupez le cable d'alimentation au ras de l'appareil.
• Informez-vous, auprès des services de votre commune, des endroits autorisés pour la mise au rebut de l'appareil.

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « EN CAS D'ANOMALIE DE FONCTIONNEMENT ». Si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter l'Assistance Technique Consommateurs qui vous communiquera l'adresse d'un service après vente.

En cas d'intervention sur votre apparéil, exigez du service après vente les pièces de rechange certifiées Constructeur.

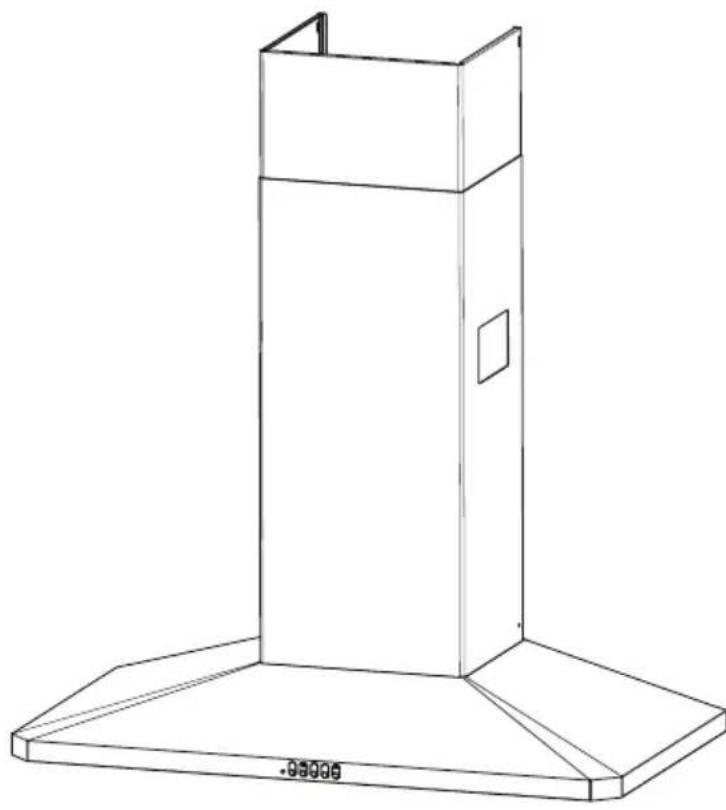

DESCRIPTION DE L'APPAREIL

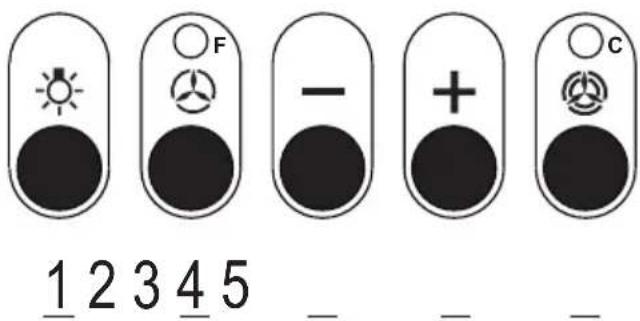

Bandeau de commande

1. Touche éclairage

Pour éclairer le plan de cuisson, appuyez sur cette touche.

2. Touche Marche / Arret

Appuyez sur cette touche pourmettre en fonctionnement l'appareil:levoyant F s'allume.

Appuyez de nouveau sur cette touche pourmettre à l'arrêt l'appareil.

2. Nettoyage des filtres métalliques

Lorsque levoyant F clignote, nettoyez les滤tres métalliques (tous les 2 mois environ).

3.Touche diminution de vitesse d'aspiration

Appuyez sur cette touche pour diminuer la vitesse d'aspiration.

4.Touche augmentation de vitesse d'aspiration

Appuyez sur cette touche pour augmenter la vitesse d'aspiration.

5. Touche vitesse intensive

Cette touche permet de selectionner la vitesse intensive lors de fortes concentrations d'odeur et de vapeur. Le voyant C s'allume.

La vitesse intensive est enclenchée pour une période de 10 minutes. Elle s'est int a l'issue de ce laps de temps.

Vous pouvez interrompre la vitesse intensive en appuyant de nouveau sur cette touche.

5. Nettoyage du filtré charbon actif

Lorsque levoyant C clignote, remplacez le filtré à charbon actif (tous les 4 mois environ).

UTILISATION DE VOTRE HOTTE

Utilisation en version recyclage

Votre apparéil est livré en version à recyclage (filtre à charbon actif monté).

L'air est filtré au moyen d'un filtré à charbon actif, puis renvoyé dans la pierce.

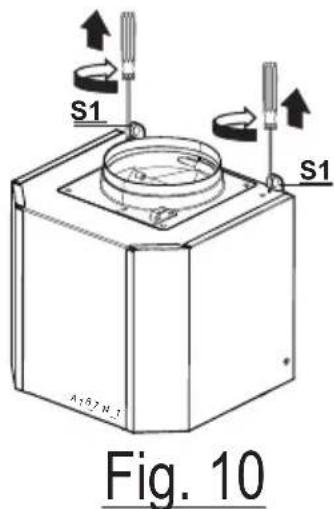

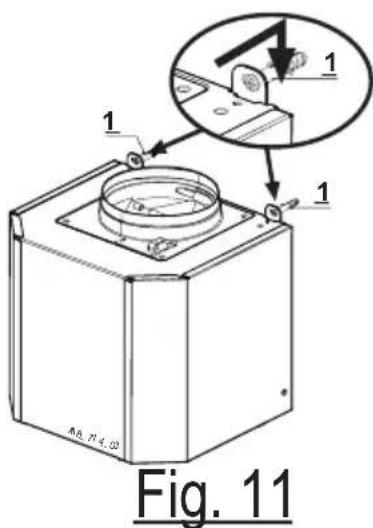

Utilisation en version évacuation

L'air est evacué hors de l'habitation par l'intérimédaire d'un tuyau.

Votre hotte etant livree en version recyclage, vous devez préalablement retarder le filtre a charbon actif.

Selon le modele de l'appareil,voire apparéil est équipé de 3 ou 4 filtres àGRAISSÉ métalliques.

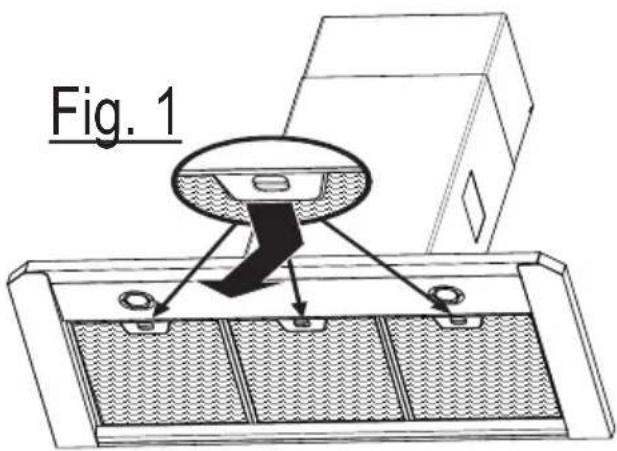

Pour-retirer le filtré à charbon actif

1. Mettez à l'arrêt l'appareil en appuyant sur les touches Marche/Arrêt et déclairage.
2. Retirez les filtres àGRAISSÉMETALLIQUES en agissant sur les poignées (fig. 1).
3. Retirez le filtré à charbon actif en agissant sur les crochets (fig. 2).
4. Remettez en place les filtres àGRAISSÉ métallique.

Conseils d'utilisation

• Le meilleur rendement de l'appareil s'obtient en version évacuation, nous vous conseillons par conséquent d'utiliser l'appareil dans cette version lorsque cela est possible.
• Pour un meilleur rendement, utilisez la vitesse minimale pour de faibles concentrations de fumées et d'odeurs, une vitesse intermédiaire, dans les conditions normales et les vitesse maximale et intensive pour de fortes concentrations d'odeurs et de vapeurs.
• Nous vous recommendons demettre l'appareil en marche avant de proceder à la cuisson et de le laisser fonctionner quelques minutes encore après la cuisson, jusqu'à ce que toute odeur ait disparu.

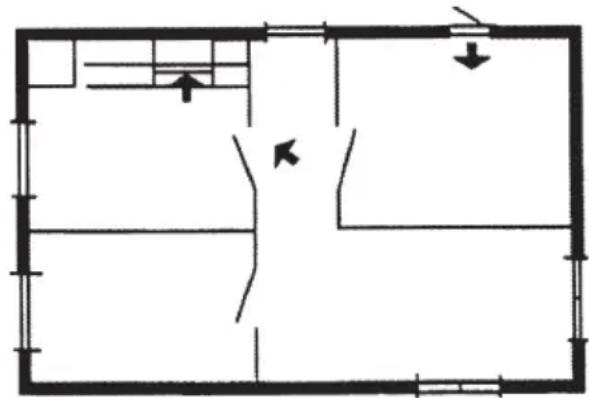

• Pour que l'appareil fonctionne correctement, les fenêtres de la cuisine doivent rester fermées. Vous pouvez, en revanche, ouvrir une fenêtre dans une pieceAdjacente (fig. 3).

Fig. 3

Débranche l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil.
Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.

Un entretien régulier de votre apparéil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

Filtres à graisse métalliques

Ils doivent être nettoyés lorsque levoyant F clignote ou tous les 2 mois minimum.

Utilisez une Brosse, de l'eau chaude et un dédTangent doux. Rincez-les et séchez-les soignement avant de les remettre en place.

Avant de nettoyer les filtres àGRAISSÉ métalliques,

• Appuyez sur les touches "Marche / Arret" et "Eclairage" (si vous hotte est en fonctionnement).
• Appuyez sur la touche "Augmentation de vitesse d'aspiration" pendant environ 3 secondes jusqu'à ce que levoyant F s'éteigne.

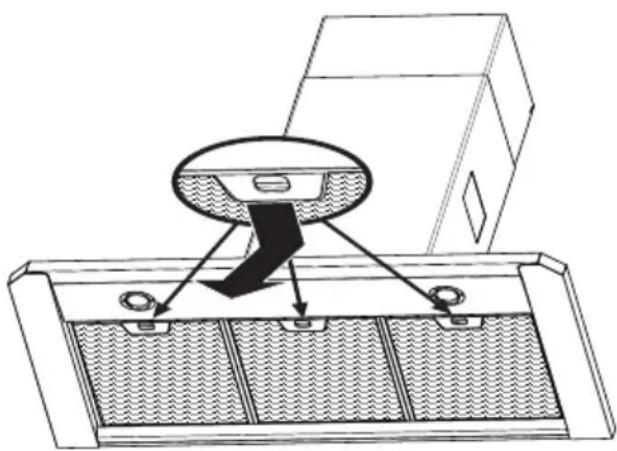

Pour-retirer les filtres àGRAISSSE

1. Mettez à l'arrêt l'appareil en appuyant sur les touches Marche/Arrêt et d'éclairage.
2. Retirez les filtres àGRAISSÉ métalliques en agissant sur les poignées (fig. 4).
3. Nettoyez les filtrres et remettez-les en place.
   Après les avoir retire et nettoyé, il n'est pas nécessaire d'intervenir pour remettre à jour le compteur d'utilisation des filtrés àGRAisse métalliques, la hotte étant équipé d'un système qui détecte automatiquement la saturation de ces filtrres.

Après les avoir retire et nettoyé, il n'est pas nécessaire d'intervenir pour remettre à jour le compteur d'utilisation des filtres àGRAisse métalliques, la hotte étant équipé d'un système qui détecte automatiquement la saturation de ces filtres.

Fig. 4

ENTRETIEN ET NETTOYAGE

Le filtré à charbon actif

Remplacez-le regulierement des que levoyant C clignote ou des que vous constazez une baisse d'efficacité d'absorption (tous les 4 mois environ dans des conditions normales d'utilisation).

Appuyez sur la touche "Augmentation de vitesse d'aspiration" pendant environ 3 secondes jusqu'à ce que le voyant C s'éteigne.

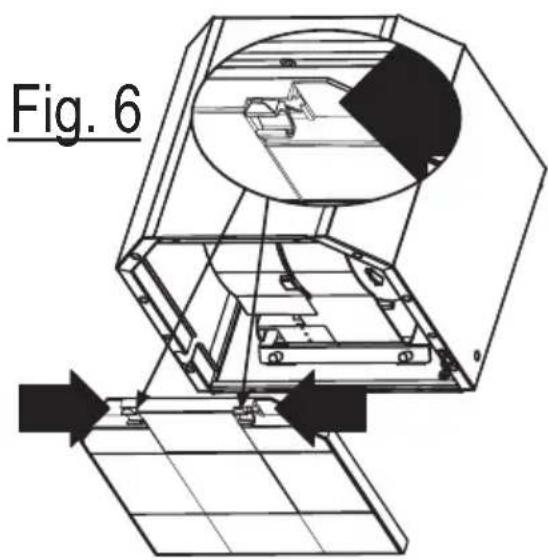

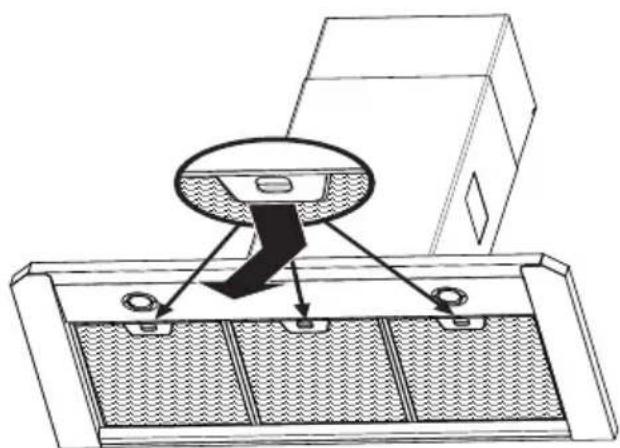

PourPTRER le filtre a charbon actif

1. Mettez à l'arrêt l'appareil en appuyant sur les touches Marche/Arrêt et d'éclairage.
2. Retirez les filtrres àGRAisse métalliques en agissant sur les poignées (fig. 5).
3. Retirez le filtré à charbon actif en agissant sur les crochets (fig. 6).
4. Remplacez le filtré usage par un filtrre neuf.
5. Remettez en place les filtres àGRAISSÉ métallique.

Après avoir remplacer le filtré à charbon actif, il est nécessaire d'activer le compteur d'utilisation de ce filtré. Pour cela,

• Appuyez sur les touches "Marche/Arrêt" et "Eclairage" (si l'appareil est en fonctionnement).

• Appuyez sur la touche "Augmentation de la vitesse d'aspiration" pendant 10 secondes jusqu'à ce que levoyant C clignote :

• 2 clignotements duvoyant C : système de détction de saturation du filtré à charbon est activée.

• 1 clignotement duvoyant C:le systeme de détction de saturation du filtré à charbon est désactivée.

Fig. 5

ENTRETIEN ET NETTOYAGE

La carrosserie

Lavez-la à l'eau tiède (éponge humide) avec un détergent doux (produit pour la vaissele par exemple).
N'employez jamais de produits abrasifs ou caustiques, ni diluants ou alcools.

Les ampôules déclairage

Le modele AFC 1210 est équipé de 3 ampoules et le modele AFC 9010 est équipé de 2 ampoules.

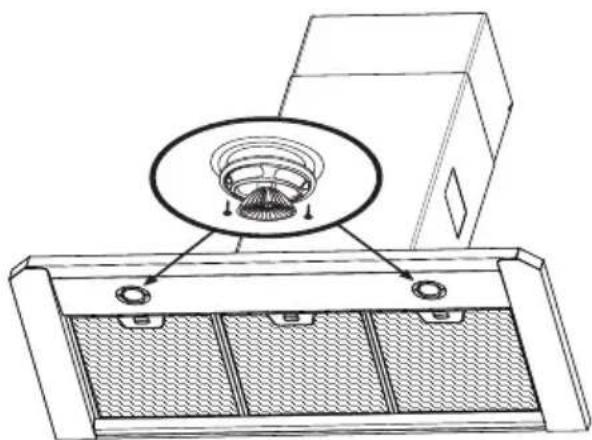

Pour remplacer une ampoule déclairage (fig. 7)

1. Debranchez l'appareil.
2. Retirez les deux vis qui fixent la bague métallique.
3. Retirez l'ampoule et remplacez-la par un modele identique et de meme puissance (20 Watts).
4. Fixez la bague métallique.

Fig. 7

EN CAS D'ANOMALIE DE FONCTIONNEMENT

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas ...	Vérifiez que :·il n'y a pas de coupure de courant·la touche Marche/Arrêt esteffectivement actionnée.
La hotte a un rendement insuffisant ...	Vérifiez que :·la vitesse moteur sélectionnée estsuffisante pour la quantité de fumée et de vapeur dégagée·La cuisine est suffisamment aérée pour permettre une prise d'air·le filtré à charbon actif n'est pas usage (hotte en version recyclage)·le tuyau et la sortie de la hotte ne sontpas obstrués (hotte en version aspi-rante)
La hotte aspirante s'est arrêtée au cours du fonctionnement...	Vérifiez que :·il n'y a pas de coupure de courant·le dispositif à coupure omnipolaire n's'est pas enclenché. Mettez à l'accêtrahotte en appuyant sur la touche Mar-che/Arrêt. AttendezAppuyez de nouveau sur la toucheMarche/Arrêt et sélectionnez unevitesse moteur.

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées. N'hésitez pas à le contacter.

SERVICE APRES-VENTE

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « EN CAS D'ANOMALIE DE FONCTIONNEMENT ». Si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre(APpeuil est le premier habilité à intervenir.

A défaut (déménagement de votre part, ferméture du magasin où vous avez effectué l'achat ...), veuillez consulter l'Assistance Technique Consommateurs qui vous communiquera alors l'adresse d'un Service Àpès Vente.

i Plaque signalétique

En appelant un Service Avec Vente, indiquez-lui le modele, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la plaque signaletique située sur votre apparéil. En cas d'intervention sur votre apparéil, exigez du Service Avec Vente les Pièces de Rechange certifiées Constructeur.

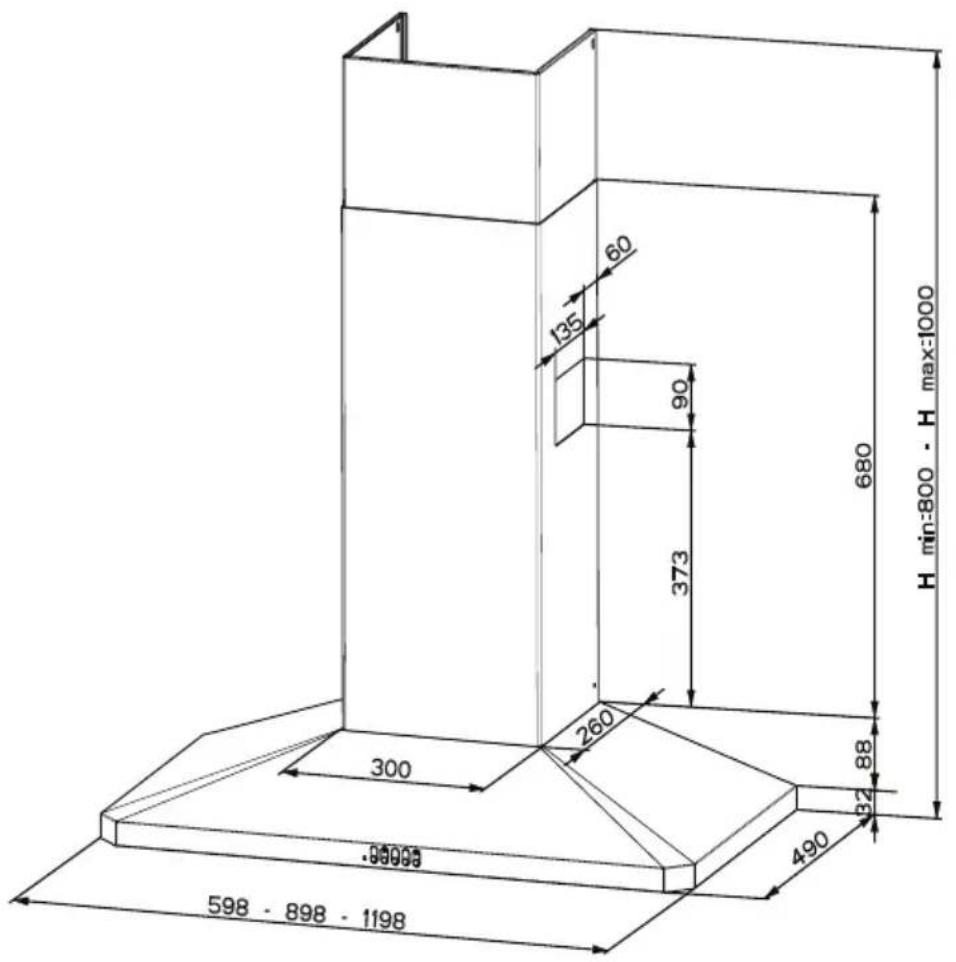

CHARACTERISTIQUES TECHNIQUES

		AFC 1210 AFC 9010
Dimensions Haut.: 800 - 1000 mm 800 - 1000 mm Larg.: 1198 mm 898 mm Prof.: 490 mm 490 mm
Tension secteur 230V 230V Classe de sécurité électrique Classe Puisance moteur 1 x 350W 1 x 350W Eclairage 2 x 20W (halogènes)	se 1 Classe 2 x 20W (halogènes)

Cet apparéil est conforme aux Directives Communautaires suivantes:

73/23 CEE 19/02/73 (Basse Tension) et modifications successives

89/336 CEE 03/05/89 (Compatibilité Electromagnetique) et modifications successives

BRANCHEMENT ELECTRIQUE

Votre apparéil ne peut être branché qu'en 230 V monophasé.

Vérifiez que la puissance de l'installation est suffisante, et que les lignes sont en bon état et peuvent supporter l'intensité absorbée par l'appareil, compte tenu des autres apparèils électriques branchés.

Calibre des fusibles en ligne (un par phase) 10 A en 230V .

Important

L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF.C.15100 et aux prescriptions de I'E.D.F.

Utilisez un socle de prise de courant compteant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NF.C.15100 et aux prescriptions de l'E.D.F.; cette prise de courant doit impératifement être accessible.

Dans le cas où l'appareil est relié aux canalisations électriques fixes, un dispositif de séparation bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm doit être prévu dans l'installation fixe.

Le cordon secteur est à 3 conducteurs.

Si le cable d'alimentation est endommagé, il doit être remplace par un cable d'alimentation certifié. Cette opération ne peut être effectuee que par une personne habitée, par vous vendeur ou par le fabricant.

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur ou d'une prise multiple.

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Notre responsabilité ne saurait être engagée pour tout incident ou accident provoqué par un raccordement électrique non conforme ou par une mise à la terre inexistante ou défectueuse.

INSTALLATION

Assurez-vous que l'appareil, une fois installé, est facilement accessible à un technicien, dans l'eventualité d'une intervention. Une installation incorrecte remet en cause la sécurité de cette hotte.

Toute installation doit être conforme aux réglementations locales concernant l'évacuation d'air vicié.

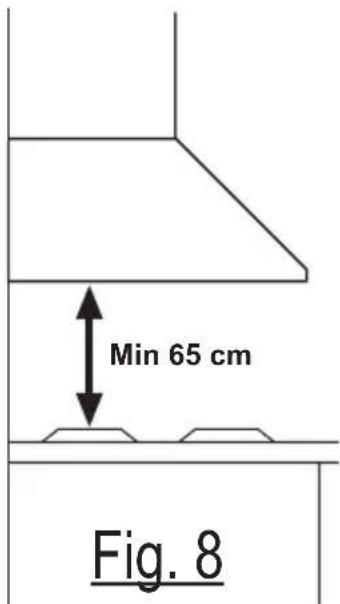

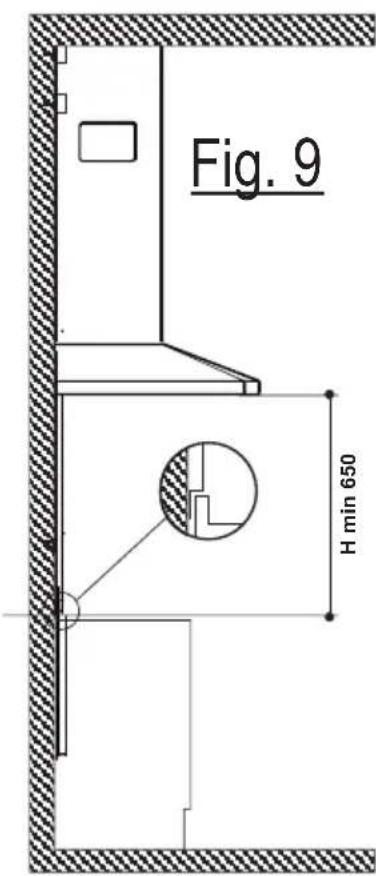

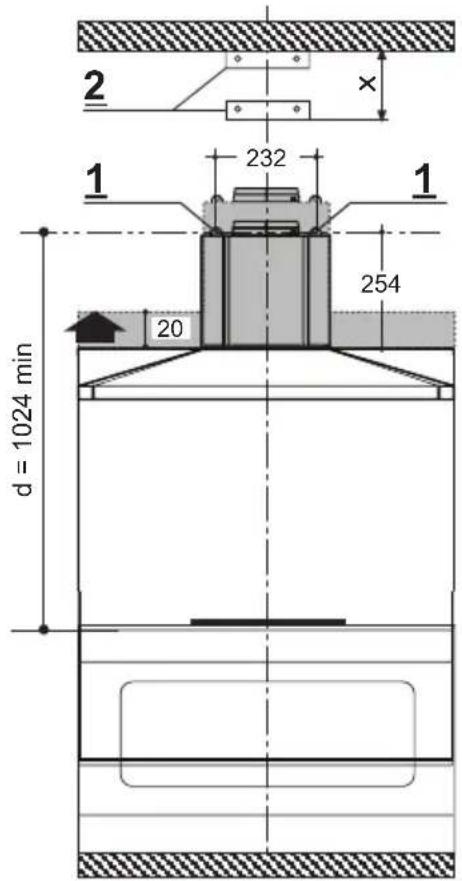

Installez la hotte à une distance de sécurité (fig. 8)
- d'au moins 65 cm d'un plan de cuisson électrique,
- d'au moins 75 cm d'un plan de cuisson gaz ou mixte.

Déballage

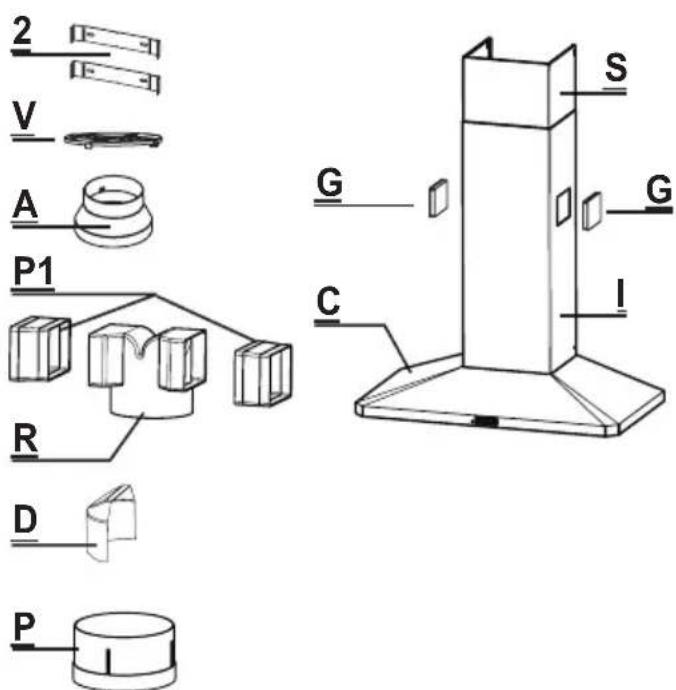

Accessoires fournis avec la hotte

1 Corps de hotte « C »

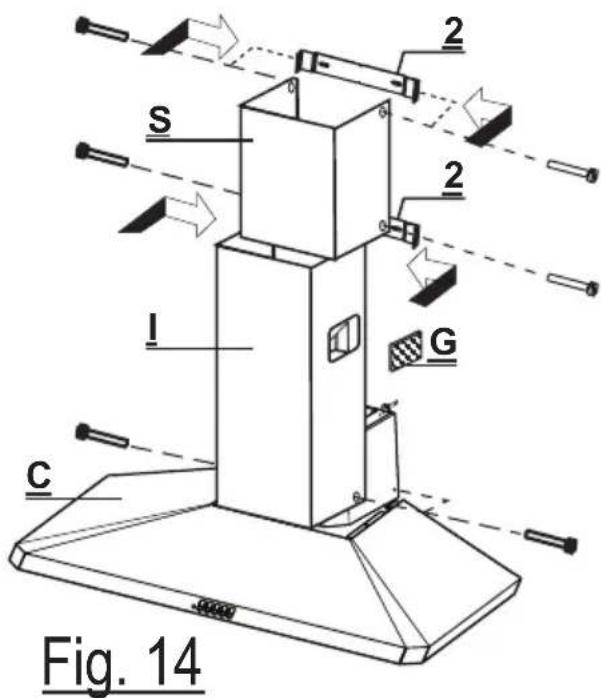

1 Cheminée téléscopique complément une cheminée supérieure « S » et une cheminée inférieure « I »
2 Grilles « G » (à poser sur les parois laterales de la cheminée)

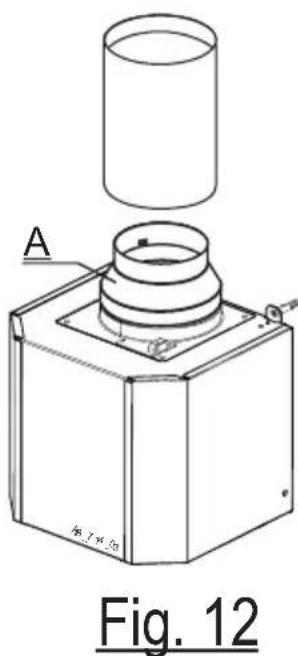

1 Bride de raccord « A » (à utiliser en version évacuation)
1 Clapet « V »

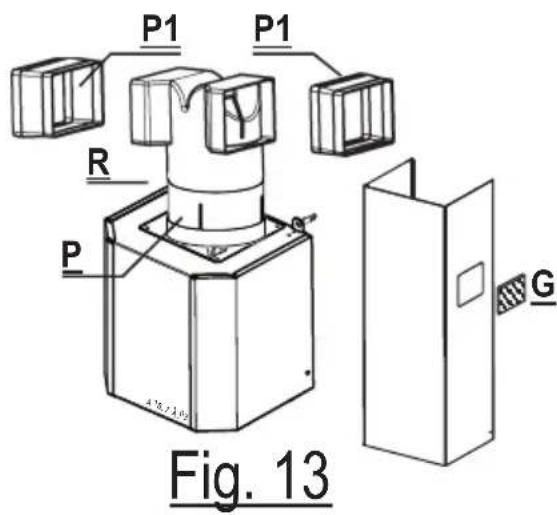

1 Deflecteur « R »
1Obturateur «D»
2 Rallonges laterales filtrantes « P1 »
1 Rallonge filtrante « P »
1 sachet contenant 2 étriers « 2 » prévus pour la fixation de la cheminée, vis, chevilles et documents.

INSTALLATION

Installation

Fixation des étriers

Fixation du corps de la hotte

Branchement électrique

Raccordement de la hotte pour une utilisation en version à évacuation ou recyclage

Fixation des cheminées

Fixation des étriers (fig. 9)

Tracez sur le mur une ligne verticale jusqu'au plafond, centré par rapport à l'emplacement prévu pour la fixation de la hotte. Cette ligne servira pour aligner verticalement les différentes parties de la hotte.

Positionnement et fixation des étriers

1. Repérez sur le mur l'emplacement des troughs à réaliser pour la fixation de l'étrier « 2 ». Cet étrier doit être fixé à 1-2 mm au dessous du plafond, centré par rapport à l'emplacement prévu de la hotte et à la ligne verticale.

2. Repérez sur le mur l'emplacement des trous à réaliser pour la fixation du second étrier «2» en l'alignant verticalément au premier étrier et centré par rapport à l'emplacement prévu de la hotte et à la ligne verticale. La distance X prévue entre les 2 étriers doit être égale à la hauteur de la cheminée supérieure «S».

3. Percez les trough et fixez les étriers.

4. Marquez un repère sur la ligne verticale à une distance du plan de cuisson de 1240 mm. La hauteur H représentée la hauteur minimum en mm du plan de cuisson à la base inférieure du corps de la hotte (distance de sécurité à respecter par rapport au plan de cuisson).

5. Percez sur le repere marqué une ligne horizontale parallèle au plan de cuisson.

6. Positionnez sur cette ligne la hotte afin de repérer les deux trous à réaliser.

7. Percez dans le mur les 2 trouss à réaliser « 1 » de 0 8mm et insérez les chevilles et les vis de fixation (4,2 x 44,4) sans les serrer à fond.

INSTALLATION

Fixation du corps de la hotte

1. Avant d'entrepreneire la fixation du corps de la hotte, serrez à fond les vis de réglage «S1» (fig. 10).
2. Accrochez la hotte aux vis « 1 » precedement fixées.
3. Mettez-la de niveau en utilisant les vis de réglage « 1 » (fig. 11).

Branchementélectrique

Procedez au raccordement électrique (voir chapitre « BRANCHEMENT ELECTRIQUE »

Raccordement de la hotte pour une utilisation en version à évacuation ou recyclage

Utilisation en version évacuation

Lesassage s'obtiennent avec des tuyaux courts et directs. Le tuyau d'évacuation doit être d'un diamètre de 150 mm. Placez le clapet V sur la buse. Si le diamètre du tuyau utilisé est de 120 mm, il est alors nécessaire dinstaller la bride de raccord « A » (fig. 12). Il doit être en matière auto-extinguible. Sa longueur totale ne doit pas excéder :

• 3 metres avec un coude,
• 2 metres avec deux coudes.

Sur les segments horizontally, le tuyau doit avoir une légère inclinaison vers le haut (10% environ), afin de faciliter l'évacuation de l'air.

Le raccordement peut se faire sur un conduit extérieur. Dans les appartements modernes, seules les gains de ventilation prévues à cet effet peuvent être employées.

Ne raccordez jamais la hotte à des conduits d'évacuation de fumées utilisé par des apparils fonctionnant avec une source d'énergie autre que l'électricité.

INSTALLATION

La hotte étant livrée en version recyclage, il est nécessaire desteroler le filtre à charbon actif pour pouvoir l'utiliser en version recyclage (voir chapitre « UTILISATION DE VOTRE HOTTE »).

Utilisation en version recyclage

L'air est filtré au moyen d'un filtré à charbon actif puis renvoyé dans la pierce à travers les grilles « G » situées sur les parois laterales de la cheminée inférieure « I »

1. Fixez la rallonge filtrante « P » sur la sortie d'air du corps de la hotte.
2. Placez les 2 rallonges laterales filtrantes « P1 » sur le déflecteur « R » et fixez celui-ci sur la rallonge filtrante « P »
3. Vérifiez que la hauteur des pieces « P » et « R » corresponde à la sortie d'air « G » sur la cheminée inférieure « I » (fig. 13).

Fixation des cheminées « I » et « S »

1. Ecartez légèrement les bords latéraux de la cheminée supérieure « S » et positionnez-la à l'extérieur des étriers.
2. Fixez la cheminée supérieure « S » aux étriers à l'aide des quatre vis fournies (fig. 14).
3. Fixez de la même manière la cheminée inférieure « I » entre la cheminée supérieure « S » et le corps de la hotte « C » à l'aide des deux vis fournies.
4. Appliquez les grilles dans les logements prevus en se rapportant aux symboles indiqués sur celles-ci (orientation vers le haut, orientation vers la droite).

En version recyclage, vérifie également que les grilles sont correctement insérées à l'intérieur du déflecteur « R » (fig. 15).
