Caractéristiques	Détails
Type de hotte	Hotte décorative
Dimensions (L x P x H)	60 cm x 50 cm x 90 cm
Débit d'air maximum	600 m³/h
Niveaux de puissance	3 niveaux de puissance + mode intensif
Filtration	Filtres à charbon et filtres métalliques lavables
Éclairage	Éclairage LED intégré
Installation	Installation murale
Consommation énergétique	Classe énergétique C
Niveau sonore	Max 65 dB
Poids	15 kg
Garantie	2 ans
Entretien	Filtres à nettoyer tous les 3 mois
Sécurité	Protection contre les surcharges électriques
Accessoires inclus	Kit de montage et filtres

FOIRE AUX QUESTIONS - AFC650N ARTHUR MARTIN ELECTROLUX

La hotte ne s'allume pas, que faire ?

Vérifiez que la hotte est correctement branchée à une prise électrique. Assurez-vous également que le fusible n'est pas grillé. Si le problème persiste, contactez le service après-vente.

Les lumières de la hotte ne fonctionnent pas.

Vérifiez si les ampoules sont grillées et remplacez-les si nécessaire. Assurez-vous également que l'interrupteur de la lumière est fonctionnel.

La hotte émet un bruit anormal.

Un bruit anormal peut être causé par des débris dans le ventilateur. Vérifiez et nettoyez le ventilateur. Si le bruit persiste, il peut être nécessaire de faire appel à un professionnel.

Comment nettoyer les filtres de la hotte ?

Les filtres métalliques peuvent être nettoyés à la main avec de l'eau chaude et du détergent, ou au lave-vaisselle. Les filtres à charbon doivent être remplacés tous les 6 mois à un an, selon l'utilisation.

La hotte n'aspire pas correctement les fumées.

Assurez-vous que la hotte est en mode d'extraction (si applicable) et que les filtres sont propres. Vérifiez également que la sortie d'air n'est pas obstruée.

Quel est le niveau sonore de la hotte ?

Le niveau sonore de la hotte Arthur Martin-Electrolux AFC650N est généralement de 55 à 70 décibels selon le mode de fonctionnement utilisé.

Comment installer la hotte correctement ?

Suivez les instructions d'installation fournies dans le manuel. Assurez-vous que la hotte est installée à une hauteur appropriée (généralement entre 65 et 75 cm au-dessus de la surface de cuisson).

Où puis-je trouver des pièces de rechange pour ma hotte ?

Les pièces de rechange peuvent être commandées auprès de notre service après-vente ou sur le site web d'Arthur Martin-Electrolux.

MODE D'EMPLOI AFC650N ARTHUR MARTIN ELECTROLUX

Nous vous donnerons toujours plus.

Nous vous remercions de la confiance que vous nous avons temoignee en choissant :

ARTHUR MARTIN

Electrolux

Nous savons que vous attendez de cet apparéil qu'il vous apporte pleinement satisfaction en termes d'efficacité, fiabilité, facilité d'utilisation.

C'est en fonction de ces exigences qu'il a ete conu avec le plus grand soin, la plus grande attention.

Son'utilisation est très simple. Cependant, nous vous recommendons de dire attentivement cette notice. Bien connaître vous nouvel apparéil, c'est non seulement éviter au départ une erreur de manipulation susceptible de l'endommager, mais c'est aussi vous familiariser avec toutes les possibités qu'il vous offre.

Nous souhaitons que la satisfaction que vous aurez dans son utilisation vous amène à nous désir pour d'autres apparéils de notre marque.

A bientôt et encore merci.

SOMMAIRE

A l'attention de l'utilisateur A l'attention de l'instantiateur

Avertissements importants 2 Caracteristiques techniques 10

Description de l'appareil 4 Branchement electrique 10

Utilisation de votre hotte 5 Installation 11

Entretien et nettoyage 6

En cas d'anomalie de fonctionnement 8

Garantie 9

Service après-vente 9

Comment dire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Description d'opérations étape par étape

Conseils et recommendations

Informations liées à la protection de l'environnement

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant . (avertissements ont été rédigés pour toute sécurité et celle d'autrui.

dépôts deGRAISSERISQUE d'occasionner un incendie.

• Ne laissez jamais des fritures sous la hotte sans surveillance attentive. Les huiles et graisses portées à très haute température peuvent prendre feu.

• Ne laïsez pas un brûleur à gaz allumé sans récipient, la flamme pourrait abîmer le filtr de l'appareil.

Utilisation

• Cet apparéil a été concu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livreaison ou sur le bon d'enlèvement dont vous garderez un exemplaire.
• Voiture apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
• Débranche toujours la hotte avant de proceder à son nettoyage et son entretien.
• Aérez convenablement la piece en cas de fonctionnement simultané de la hotte et d'autres apparèils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.
• Ne faites jamais flamber des préparations sous la hotte. Les flammes aspirées risqueraient de détériorer les filtres et provoquer un incendie.
• Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de

Installation

• L'appareil doit être débranché pendant l'installation ou dans l'eventualité d'une intervention.
• L'installation de votre apparéil doit être réalisée par un technicien qualifié.
• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte (voir caractéristiques techniques).
  Si l'installation electrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.
  Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôle).
• Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles.
• Dans le cas où l'appareil est reliée directement à l'installation électrique, interposez un interrupteur bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
• Installez la hotte à une distance de sécurité d'au moins 65 cm d'un plan de cuisson électrique, gaz ou mixte.

Veuillez lore attentivement ces remarques avant d'installer et d'utiliser votre apparéil. Nous déclinons toute responsabilité en cas de dommages ou d'incendies provoqués par l' apparéil du fait du non-respect de ces averissements.

Protection de l'environnement

• Si vous procédez à la mise à la casse de votre ancien apparéil, veillez àmettre hors d'usage ce qui pourrait représenter un danger: coupez le cable d'alimentation au ras de l' apparéil.
• Informez-vous, auprès des services de votre commune, des endroits autorisés pour la mise au rebut de l'appareil.
• En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « EN CAS D'ANOMALIE DE FONCTIONNEMENT » Si malgré toutes les vérifications une intervention s'avere nécessaire, le vendeur de votre apparéil est le premier à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter l'Assistance Technique Consommateurs qui vous communiquera l'adresse d'un service après vente.

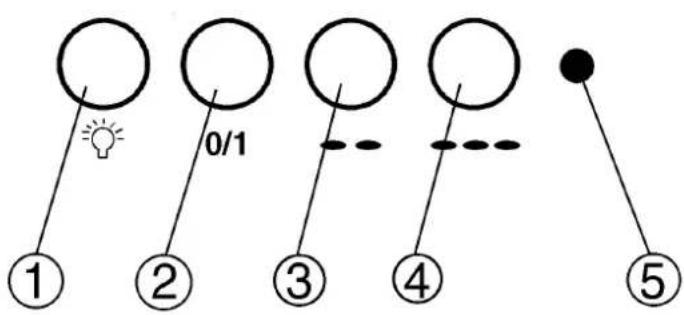

DESCRIPTION DE L'APPAREIL

1. Touche d'éclairage

Pour éclairer le plan de cuisson, appuyez sur cette touche.

2. Touche de Marche / Arret

En appuyant sur cette touche, le moteur s'active à la vitesse minimum.

En appuyant une seconde fois sur cette touche, le moteur s'arrête.

3. Touche vitesse intermédiaire

1. Touche vitesse maxi

Utilisation en version recyclage

L'air est filtré au moyen des filtres à charbon actifs, puis renvoyé dans la pierce à travers les grilles situées sur les parois laterales de la cheminée.

Ces filtres à charbon actifs sont livrés avec l'appareil et à monter.

Pour monter les filtres à charbon actifs

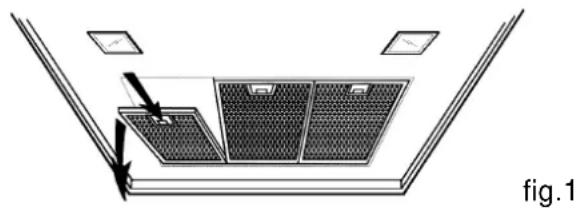

1. Mettez à l'arrêt l'éclairage et la hotte en appuyant sur les touches correspondantes.
2. Poussez les arrêts vers l'intérieur de la hotte et tirez les filtres vers le bas (fig. 1).

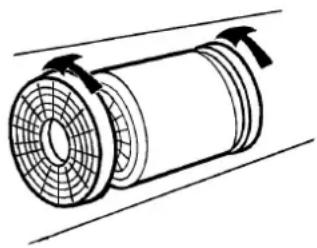

3. Tournez les filtres à charbon actifs jusqu'à ce qu'ils se bloquent (fig. 2).
4. Remettez en place les filtres métalliques.

fig.2

Utilisation en version évacuation

L'air est evacué hors de l'habitation par l'intémediateur d'un tuyau. Vous ne devez pas monter les filtres à charbon actifs.

Conseils d'utilisation

• Le meilleur rendement de l'appareil s'obtient en version évacuation, nous vous conseillons par conséquent d'utiliser l'appareil dans cette version lorsque cela est possible.
  Pour un meilleur rendement, utilisez la vitesse minimale pour de faibles concentrations de fumées et d'odeurs, la vitesse intermédiaire, dans les conditions normales et la vitesse maximale pour de fortes concentrations d'odeurs et de vapeurs.
• Nous vous recommendons demettre l'appareil en marche avant de proceser à la cuisson et de le laisser fonctionner quelques minutes encore après la cuisson, jusqu'à ce que toute oedur ait disparu. Pour cela, utilisez le minuteur.

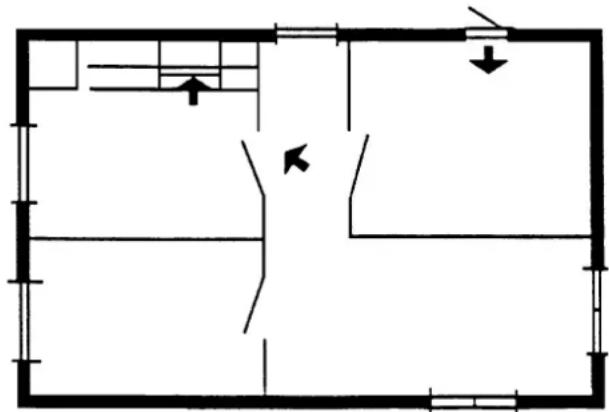

Pour que l'appareil fonctionne correctement, les fenêtes de la cuisine doivent rester fermées. Vous pouvez, en revanche, ouvrir une fenêtre dans une pieceAdjacente (fig. 3).

fig.3

Débranche l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil.

Un entretien régulier de votre apparéil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

Les filtres à graisse métalliques

Ils doivent etre nettoyés une fois par mois minimum.

Utilisez une brosse, de l'eau chaude et un dédTangent doux. Rincez-les et séchez-les soignement avant de les remettre en place.

* Pourzheimer les filtres métalliques

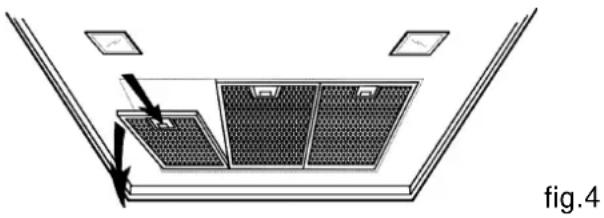

1. Mettez à l'arrêt l'éclairage et la hotte en appuyant sur les touches correspondantes.
2. Poussez les arrêts vers l'intérieur de la hotte et tirez les filtres vers le bas (fig. 4).
3. ÀpRES le nettoyage, remettez en place les filtres métalliques.

Les filtrés à charbon actifs

Remplacez-les régulierement des que vous constatiez une baisse d'efficacité d'absorption (tous les 6 mois environ dans des conditions normales d'utilisation).

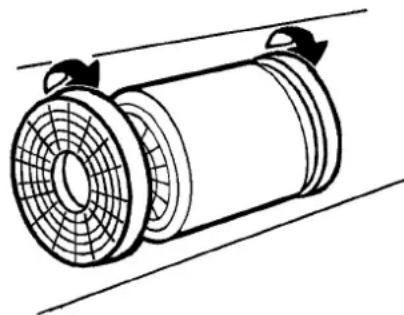

* Pour-retirer les filtres à charbon actifs

1. Mettez à l'arrêt l'éclairage et la hotte en appuyant sur les touches correspondantes.
2. Poussez les arrêts vers l'intérieur de la hotte et tirez les filtres vers le bas (fig. 4).
3. Tournez les filtres à charbon actifs jusqu'à ce qu'ils se débloquent (fig. 5).
4. Remplacez les filtrés usagés par des filtrés neufs.
5. Remettez en place les filtres métalliques.

fig.5

La carrosserie

Lavez-la à l'eau tiède avec un détergent doux (produit pour la vaisseille par exemple). N'employez jamais de produits abrasifs ou caustiques.

Le non-respect des instructions de nettoyage de l'appareil et des filtres peut

occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.

Les ampôules d'éclairage

Pour remplaçer les ampoules d'éclairage

1. Débranche l'appareil.
2. Retirez les filtres métalliques (fig. 4).

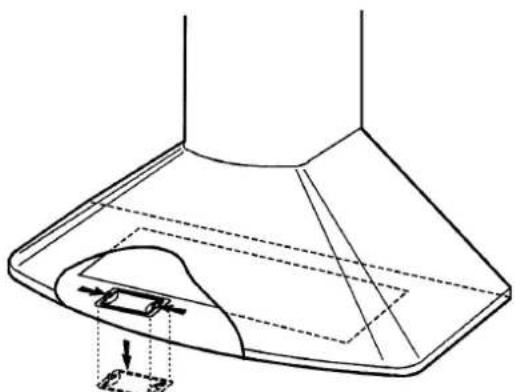

3. Retirez le plafonnier: exercer une légere pression sur les 2 blocages et en même temps pousser le plafonnier vers le bas (fig.6).
4. Devisser les ampoules et remplacez-les par des ampoules identiques et de même puissance (40 W max).

fig.6

EN CAS D'ANOMALIE DE FONCTIONNEMENT

SYMPTOMES SOLUTIONS
La hotte ne fonctionne pas ... Vérifiez que :	• il n'y a pas de coupure de courant • les touches 2, 3 ou 4 ont été effectivement appuyées.
La hotte a un rendement insuffisant ... Vérifiez que :	• la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée. • La cuisine est suffisamment aérée pour permettre une prise d'air. • les filtres à charbon actifs ne sont pas usagés (hotte en version recyclage) • le tuyau et la sortie de la hotte ne sont pas obstrués (hotte en version aspirante)
La hotte s'est arrêtée au cours du fonctionnement...	Vérifiez que : • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolaire ne s'est pas enclenché. Appuyez sur la touche Marche/Arrêt. Attendez. Appuyez de nouveau sur les touches 2, 3, ou 4.

GARANTIE

Conformément à la Législation en vigueur,Vote Vendeur est tenu,lors de l'acte d'achat de toute apparéil,de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité,Vote Vendeur repondra a toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées. N'hésitez pas à le contacter.

SERVICE APRES VENTE

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « EN CAS D'ANOMALIE DE FONCTIONNEMENT ». Si malgré toutes les vérifications une intervention s'avere nécessaire, le vendeur de votre apparéil est le premier à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veillez consulter l'Assistance Technique Consommateurs qui vous communiquera l'adresse d'un service après vente.

En cas d'intervention sur votre apparéil, exigez du Service Àpès Vente les Pièces de Rechange certifiées Constructeur.

Plaque signalétique

En appelant un Service Àpreès Vente, indiquez-lui le modele, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la plaque signalétique située, sur votre apparéil.

CHARACTERISTIQUES TECHNIQUES

Dimensions Haut.:		837-967 mm (version évacuation)
		847-1147 mm (version recyclage)
	Larg.:	900 mm
	Prof.:	500 mm
Tension secteur		230 - 240 V
Classe de sécurité électrique		2
Puisance moteur		1 x 155 W
Eclairage		2 x 40 W

Cet appeareil est conforme aux Directives Communautaires suivantes :

73/23 CEE 19/02/73 (Basse Tension) et modifications successives,
89/336 CEE 03/05/89 (Compatible Electromagnétique) et modifications successives.

BRANCHEMENT ELECTRIQUE

• Cét apparéil ne peut être branché qu'en 230 V monophasé.
• Vérifiez que la puissance de l'installation est suffisante, et que les lignes sont en bon état et peuvent supporter l'intensité absorbée par l'appareil, compte tenu des autres apparciels électriques branchés.

• Dans le cas où l'appareil est relié aux canalisations électriques fixes, un dispositif de séparation omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm doit être prévu dans l'installation fixe.

• Le cordon secteur est à 2 conducteurs (double isolation).

• NE PAS RACCORDER L'APPAREIL A LA TERRE.
• Si vous disposez d'un socle de prise de courant importante une mise à la terre, vous pouvez l'utiliser pour le branchement, mais enaucun cas le cable d'alimentation de l'appareil ne devra etre relié à la terre.

Notre responsabilité ne saurait etree engagee pour tout incident ou accident provoquede un raccordement electrique non conforme.

INSTALLATION

Assurez-vous que l'appareil, une fois installé, est facilement accessible à un technicien, dans l'éventualité d'une intervention. Une installation incorrecte remet en cause la sécurité de cette hotte.

Toute installation doit etre conforme aux reglementations locales concernant I'evacuation d'air vicié.

Installez la hotte à une distance de sécurité (fig. 7)
d'au moins 65 cm d'un plan de cuisson électrique, gaz ou mixte.

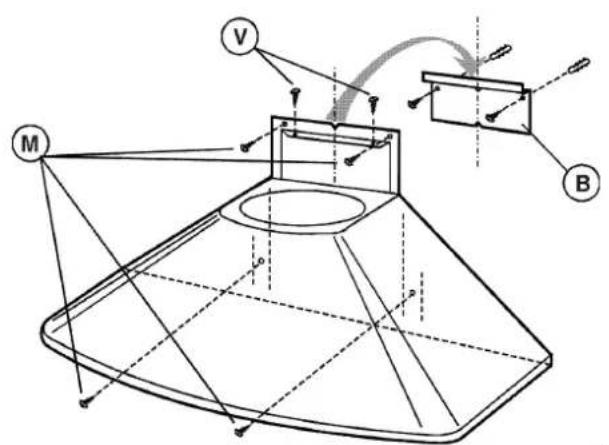

Fixation murale de la hotte (fig. 8)

* Avant d'installer la hotte

1. Percez dans le mur 2 troughs. Utilisez pour cela le gabarit de perçage Veillez à prévoir un positionnement par rapport au plan de cuisson respectant la distance de sécurité.
2. Fixez le support métallique (B) au mur à l'aide des vis et chevilles. Repérez les 2 petits triangles sur le support afin de le placer exactement le long de l'axe vertical de la hotte.
3. Retirez les filtres àGRAISSÉMETALLIQUES(voir chapitre «ENTRETIEN ET NETTOYAGE»).

* Pour fixer la hotte au mur

1. Accrochez la hotte au support. Mettez-la de niveau en utilisant les vis de réglage (V).
2. Repérez l'emplacement des 4 trous à réaliser. Decrochez la hotte puis percez les trous Ø 8mm. Placez les chevilles dans les trous.
3. Accrochez la hotte et fixez-la définitivement à l'aide des 4 vis.
4. Mettez en place les filtres àGRAISSE métalliques.

Pour installer la cheminée en version recyclage

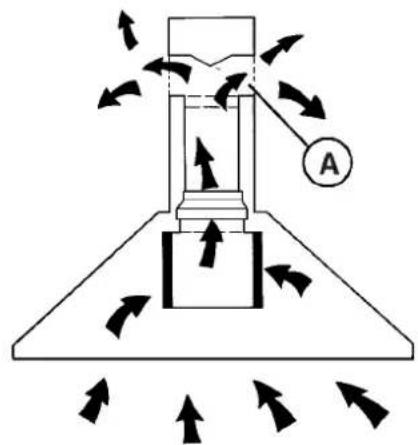

L'air est filtré au moyen des filtres à charbon actifs puis renvoyé dans la pierce à travers les grilles situées sur les parois laterales de la cheminée (fig. 9).

1. Reglez la largeur de l'etrier du support (W) au moyen des vis (A) (fig. 10). Fixez-le au plafond et/ou au mur à l'aide des chevilles et vis dans les trous que vous aurez préalablement percés. Ce support doit être fixé à 3 - 4 mm au dessous du plafond, centré par rapport à la hotte située en dessous, et de niveau.
2. Positionnez et fixez le deflecteur à l'aide des 4 vis sur la cheminée supérieure (fig. 11).
3. Les cheminées doivent être installées de telle sorte à ce que les grilles d'airation situées sur la cheminée supérieure se trouvent en position haute (fig. 12).
4. Raccordez un tuyau couple en matière autoextinguible de 125 mm déflecteur (fig. 11).

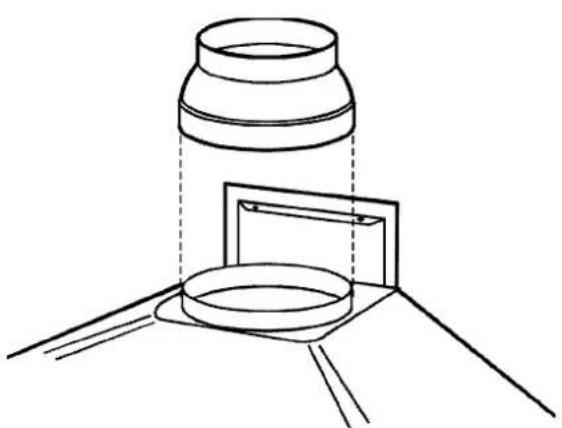

5. Positionnez la buse (fig. 13) sur la sortie de la hotte.
6. Positionnez les cheminées assemblées sur la hotte. La cheminée supérieure doit être positionnée face au déflecteur (W) et fixez-la à l'aide des 2 vis (G) (fig. 14).
7. Soulevez légèrement et momentanément la cheminée inférieure afin de raccorder le tuyau à la buse sur la base de la hotte.
8. Procedez au raccordement électrique (voir chapitre « BRANCHEMENT ELECTRIQUE »).
9. Gillesz la cheminée inférieure sur la base supérieure de la hotte.
10. Installez les filtres à charbon actifs.

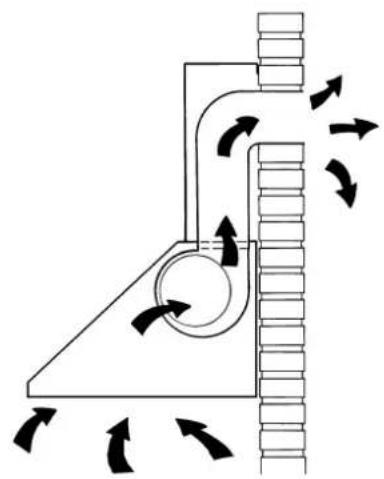

Pour installer la cheminée en version évacuation

L'air est evacué hors de l'habitation par l'intérimédiaire d'un tuyau.

1. Reglez la largeur de l'etrier du support (W) au moyen des vis (A) (fig. 10). Fixez-le au plafond et/ou au mur à l'aide des chevilles et vis dans les trous que vous aurez préalablement percés. Ce support doit être fixé à 3 - 4 mm au dessous du plafond, centré par rapport à la hotte située en dessous, et de niveau.
2. Fixez un tuyau couple en matière autoextinguible de 0 150 mm sur la buse et raccordez-le a l'orifice d'évacuation au mur ou au plafond (fig. 15).
3. Positionnez les cheminées assemblées sur la hotte. Celles-ci doivent être installées de telle sorte à ce que les grilles d'airation situées sur la cheminée supérieure se placent en position basse (fig. 16).

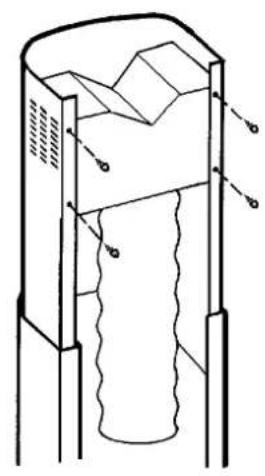

4. Fixez la cheminée supérieure à l'aide des 2 au vis (G) (fig. 14).
5. Soulevez momentanément la cheminée inférieure afin derial proceder au raccordement electrique (voir chapitre « BRANCHEMENT ELECTRIQUE »).
6. Glissez la cheminée inférieure sur la base supérieure de la hotte.

Les mêleurs rendements s'obtiennent avec des tuyaux courts et directs.

Le tuyau d'évacuation doit être d'un diamètre de 125 mm pour la version recyclage, de 150 mm pour la version évacuation.

Il doit être en matière auto-extinguible.

Sa longueur totale ne doit pas excéder :

3 metres, avec un coude,
2 metres, avec deux coudes.

Sur les segments horizontally, le tuyau doit avoir une légère inclinaison vers le haut (10 % environ), afin de faciliter l'évacuation de l'air.

Pour maintainir le tuyau et assurer une étanchéité, utilisez un collier de serrage (non fourni avec l'appareil).

Le raccordement peut se faire sur un conduit extérieur. Dans les appartements modernes, seules les gains de ventilation prévues à cet effet peuvent être employées.

Ne raccordez jamais la hotte à des conduits d'évacuation de fumées utilisés par des apparils fonctionnant avec une source d'énergie autre que l'électricité.

fig.8

fig.9

fig.10

fig.11

fig.12

fig.13

fig.14

fig.15

fig.16

ELECTROLUX HOME PRODUCTS FRANCE SAS
43, avenue Félix Louat - BP 50142 - 60307 SENLIS CEDEX
Tél.: [phone]

S.A.S au capital de 67 500 000 €- 552 042 285 RCS SENLIS

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78)

ARTHUR MARTIN ELECTROLUX

Pour tener nos engagements, nous écoutons les Consommateurs

Le SERVICE CONSEIL CONSOMMATEURS ARTHUR MARTIN ELECTROLUX est le lien privilégie entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au moins vos exigences et tirer parti de cette proximé pour améliorer sans cesse les produits que nous vous proposons.

AVANT L'ACHAT

Notre SERVICE CONSEIL CONSOMMATEURS répond avec clarté et précision à toutes vos sollicitations concernant l'eventail de nos gâmes de produits et vous apporte des conseils pour vous aid dans votrechioix en fonction de vos propres besoin.

APRÉS L'ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'utilisation. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos apparêils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tener l'engagement de la marque dans le plus grand respect du Consommateur.

A BIENTOT!

SERVICE CONSEIL CONSOMMATEURS ARTHUR MARTIN ELECTROLUX BP 50142 - 60307 SENLIS CEDEX

Tel.: [phone] Fax: [phone]

E-MAIL: [e-mail]

Permanence telephonique du lundi au vendredi de 8h30 à 18h00

Pour toute question technique :ASSISTANCE CONSOMMATEURSBP 20139 - 60307 SENLIS CEDEXTEL.: 03 44 62 27 73AIL : ehp.consommateur@electroluxfermanence telephonique du lundi au vendredi

04306564/2

ARTHUR MARTIN

Electrolux

Nous vous donnerons toujours plus.
