MODE D'EMPLOI AFC931X ARTHUR MARTIN ELECTROLUX

A l'attention de l'utilisateur

Avertissements importants 3

Description de l'appareil 4

Utilisation de votre hotte 5

Entretien et nettoyage 7

En cas d'anomalie de fonctionnement 9

Conditions de garantie 10

Service après-vente 11

A l'attention de l'instantiateur

Caracteristiques techniques 11

Branchement électrique 12

Installation 12

Comment dire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Description d'opérations étape par étape

Conseils et recommendations

Informations liées à la protection de l'environnement

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant. Ces averissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

• Cet apparéil a été concu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlevement dont vous garderez un exemplaire.
• Voiture apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industriielles ou pour d'autres buts que celui pour lequel il a été consu.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
• Débranche toujours la hotte avant de procéder à son nettoyage et son entretien.
• Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres apparèils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.
• Ne faites jamais flamber des préparations sous la hotte. Les flammes aspirées risqueraient de détériorer les filtres et provoquer un incendie.
• Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts deGRAISSERISQUE d'occasionner un incendie.
• Ne laissez jamais des fritures sous la hotte sans surveillance attentive. Les huiles et graisses portées à très haute temperature peuvent prendre feu.
• Ne laïsez pas un brûleur à gaz allumé sans récipient, la flamme pourrait abîmer le filtre de l'appareil.

Installation

• L'installation de votre apparéil doit être réalisée par un technicien qualifié.
• L'appareil doit être débranché pendant l'installation ou dans l'eventualité d'une intervention.
• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte (voir caractéristiques techniques).
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre(APpeareil,faites appel a un electricien qualifie.
• Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôle).
• Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles.
• Dans le cas où l'appareil est reliée directement à l'installation électrique interposez un interrupteur bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
• Installez la hotte à une distance de sécurité
• d'au moins 60 cm d'un plan de cuisson électrique,
• d'au moins 75 cm d'un plan de cuisson gaz ou mixte.

Veuillez lore attentivement ces remarques avant d'insteller et d'utiliser votre appareil. Nous déclinons toute responsabilité en cas de dommages ou d'incendies provoqués par l'ordinateur du fait du non-respect de ces averitures.

Protection de l'environnement

• Si vous procédez à la mise à la casse de votre ancien apparéil, voirlez àmettre hors d'usage ce qui pourrait représenter un danger: coupez le cable d'alimentation au ras de l' apparéil.
• Informez-vous, auprès des services de votre commune, des endroits autorisés pour la mise au rebut de l'appareil.

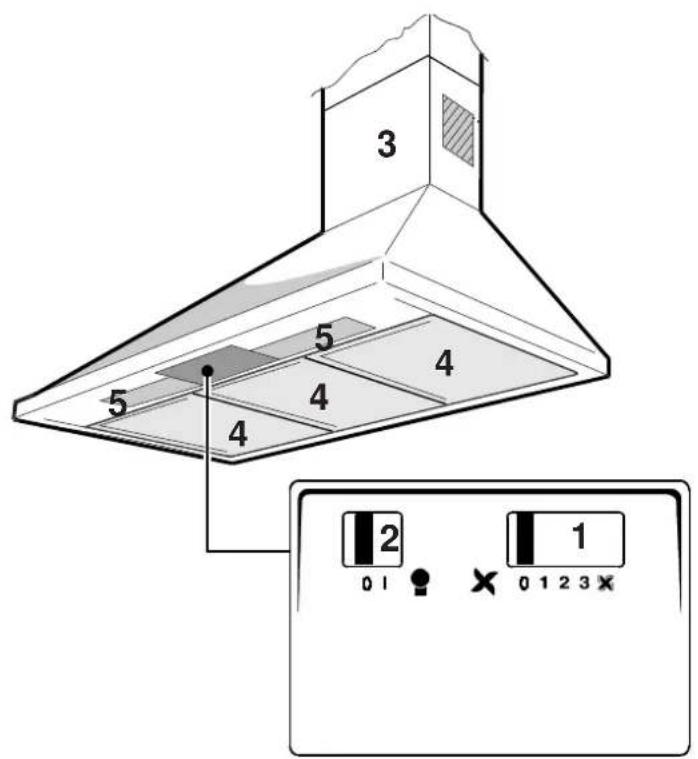

Fig. 1

1 Interrupteur de Marche/Arrêt et réglage des vitesses

Position 0 = appeareil à l'arrêt. Pourmettre l'appareil en fonctionnement, positionnez l'interrupteur sur 1,2,3 ou

1 = mini

2 = intermédiaire

3=maxi

= intensive

2 Interrupteur d'éclairage

Pour éclairer le plan de cuisson, positionnez l'interrupteur sur 1.

3 Cheminée

4 Filtres àGRAISSÉMETALLIQUES

5 Eclairage du plan de travail

Utilisation en version recyclage

Votre apparéil est livré en version à recyclage (filtres à charbon actifs montés).

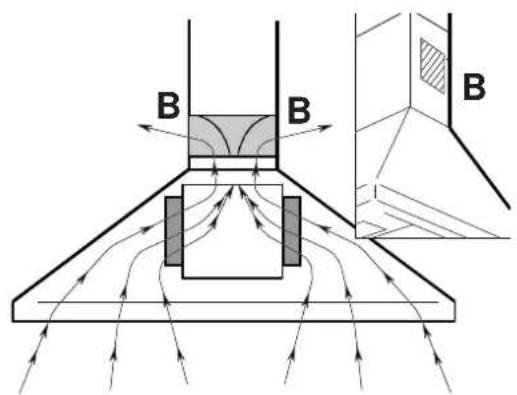

L'air est filtré au moyen des filtres à charbon actifs, puis renvoyé dans la pierce à travers les grilles situées sur les parois laterales de la cheminée (B, fig.2).

Fig. 2

Utilisation en version évacuation

L'air est évacué hors de l'habitation par l'intérimédiaire d'un tuyau.

Votre hotte etant livree en version Recyclage, youe nevez prealablement retirer les filtres a charbon actifs.

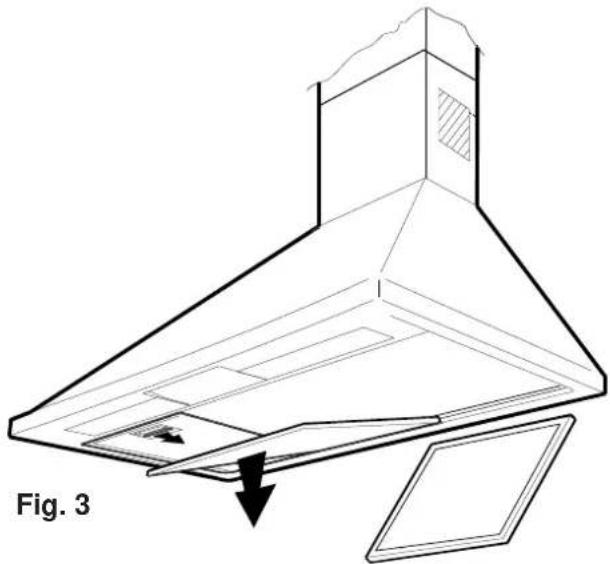

Pour retirer les filtres a charbon actifs

1. Mettez à l'arrêt les interrupteurs de fonctionnement et déclarage: position 0.
2. Ouvrez les filtres àGRAISSE METALLIQUES à l'aide des poignées en poussant vers l'arrière puis vers le bas (fig. 3).

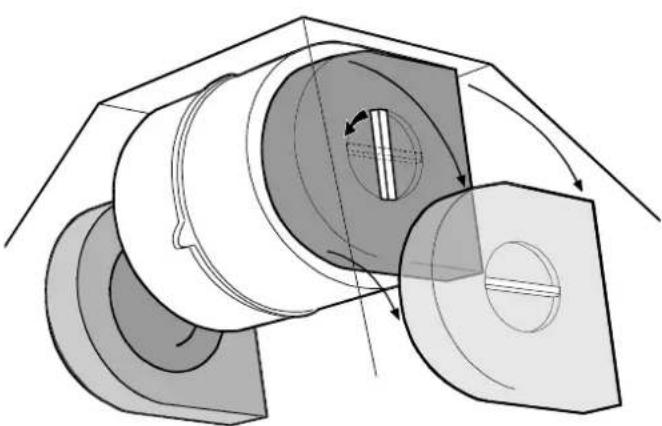

1. Tournez la poignée au centre des filtres dans le sens inverse des aiguilles d'une montre jusqu'à ce que les filtres à charbon actifs se débloquent (fig. 4).
2. Retirez les filtrés à charbon actifs.
3. Remettez en place les filtres métalliques.

Fig. 4

Conseils d'utilisation

• Le meilleur rendement de l'appareil s'obtient en version évacuation, nous vous conseillons par conséquent d'utiliser l'appareil dans cette version lorsque cela est possible.
• Pour un meilleur rendement, utilisez la vitesse minimale pour de faibles concentrations de fumées et d'odeurs, la vitesse intermédiaire, dans les conditions normales et les vesseses maximes pour de fortes concentrations d'odeurs et de vapeurs.
• Nous vous recommendons de mettre l'appareil en marche avant de proceder à la cuisson et de le laisser fonctionner quelques minutes encore après la cuisson, jusqu'à ce que toute odeur ait disparu.

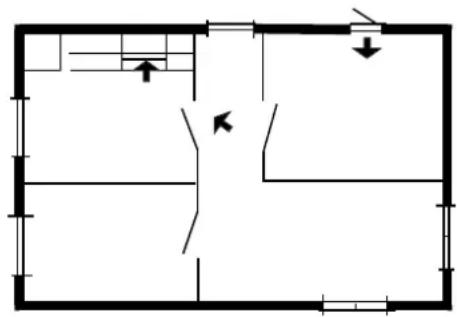

• Pour que l'appareil fonctionne correctement, les fenêtres de la cuisine doivent rester fermées. Vous pouvez, en revanche, ouvrir une fenêtre dans une piece adjacente (fig. 5).

Fig. 5

! Débranchez l'appareil avant de procédér à l'entretien et au nettoyage de l'appareil.

Un entretien régulier de votre apparéil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

Filtre à graisse

Le cadre a graisse est composé de 3 filtres métalliques.

Les filtres métalliques

Les filtres métalliques doivent être nettoyés une fois par mois minimum.

Utilisez une brosse, de l'eau chaude et un détergent doux. Rincez-les et séchez-les soignement avant de les remettre en place.

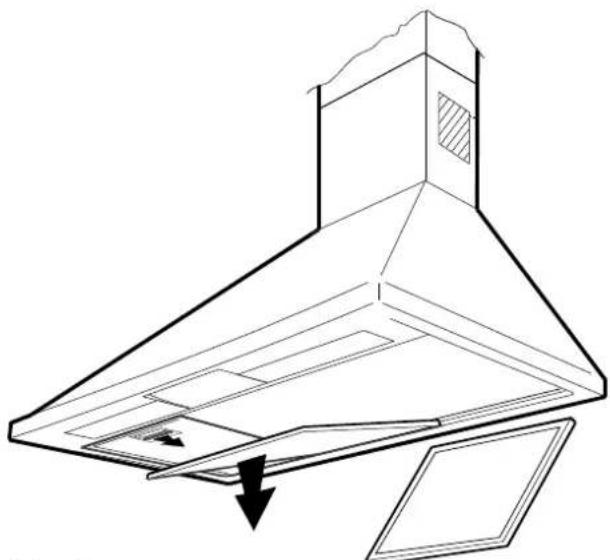

Pour démonter les filtres métalliques

1.Mettez à l'arrêt les interrupteurs de fonctionnement et déclairage: position 0.

1. Ouvrez les filtres àGRAISSE METALLIQUES à l'aide des poignées en poussant vers l'arrière de l'appareil puis vers le bas (fig. 6) et retirezles.

Fig. 6

Les filtrés à charbon actifs

Remplacez-les regulierement des que vous constazez une baisse d'efficacite d'absorption (tous les 6 mois environ dans des conditions normales d'utilisation).

Pour retirer les filtres a charbon actifs

1. Mettez à l'arrêt les interrupteurs de fonctionnement et déclairage: position 0.

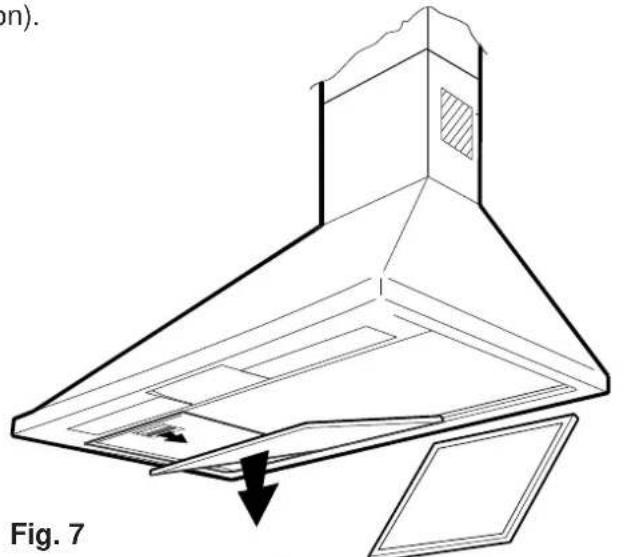

2. Ouvrez les filtres àGRAISSE METALLIQUES (fig. 7).

3. Tournez la poignée au centre des filtres dans les sens inverse des aiguilles d'une montre jusqu'à ce que les filtres à charbon actifs se débloquent (fig. 8).

4. Remplacez les filtrres usages par des filtrés neufs.
5. Remettez en place les filtres à graisse métalliques.

La carrosserie

Fig. 8

Lavez-la à l'eau tiède avec un détergent doux (produit pour la vaisseille par exemple). N'employez jamais de produits abrasifs ou caustiques.

Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendes. Veuillez respecter strictement les consignes d'entretien.

Les ampôules d'éclairage

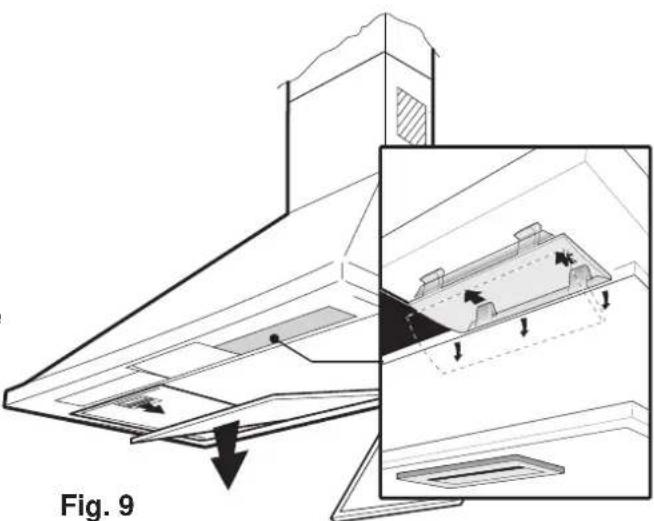

Pour remplacer les ampoules d'éclairage

1. Debranchez l'appareil.
2. Enlevez les filtres àGRAISSE METALLIQUES et le (les) cache(s) plastique (fig. 9).
3. Remplacez les ampoules defectueuses par une ampoule identique et de meme puissance (40 W maxi).

SYMPTOMES	SOLUTIONS
La hotte aspirante ne fonctionne pas ...	Vérifiez que : • il n'y a pas de coupure de courant. • l'interrupteur Marche/Arrêt est effectivement sur une des positions 1, 2, 3 ou × .
La hotte aspirante a un rendement insuffisant ...	Vérifiez que : • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée • La cuisine est suffisamment aérée pour permettre une prise d'air. • les filtres à charbon actifs ne sont pas usagés (hotte en version recyclage). • le tuyau et la sortie de la hotte ne sont pas obstrués (hotte en version aspirante).
La hotte aspirante s'est arrêtée au cours du fonctionnement...	Vérifiez que : • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolaire ne s'est pas enclenché. Placez l'interrupteur Marche/Arrêt sur 0. Attendez. Remettez l'interrupteur Marche/Arrêt sur 1, 2, 3 ou × .

Garantie contractuelle

Pendant 1 an à compter de la mise en service, le constructeur remplacera les pieces défectueuses, sauf dans les cas prévus au chapitre «Réserves».

Conditions d'application:

Pour l'application de cette garantie, vous nevez vous adresser au distributeur qui vous a vendu l'appareil et lui presentaient le Certificat de Garantie. En complément, le Distributeur Vendeur pourrait on non prendre à sa charge les frais de main d'oeuvre, ainsi que les frais de déplacement et de transport, selon les conditions de vente qu'il pratique.

Reserves :

Nous attirons votre attention sur le fait que cette garantie ne pourrait être appliquée :

• si les déteriorations proviennent d'une cause étrangère à l'appareil (chocs, variations anormales de la tension électrique, etc.) ou du non-respect des conditions d'installation ou d'utilisation indiquées dans cette Notice d'Utilisation, fausse

manoeuvre, négligence, installation défectueuse ou non conforme aux régles et prescriptions imposées par lesorganismes de distribution de l'Electricité, de l'Eau, du Gaz, etc.

• si l'utilisateur a apporté une modification sur le matériel ou enlevé les marques ou numeros de série.
• si une réparation a été effectue par une personne non/agreee par le constructeur ou le vendeur.
• si l'appareil a ete utilise a des fins commerciales ou industrielles ou pour d'autres buts que des buts menagers pour lesquels il a ete concu.
• si l'appareil a eté achété ou réparé hors du territoire français.

Garantie légale

Les dispositions de la garantie contractuelle ne sont pas exclusives du bénéfice, au profit de l'acheteur, de la garantie légale pour defaults et vices cachés, la dite garantie s'appliquant en tout état de cause dans les conditions des articles 1641 et suivants du Code Civil.

GARANTIE EUROPEENNE ARTHUR MARTIN/Electrolux

Si vous deviez déménager vers un autre pays d'Europe, la garantie accompagne votre apparéil jusqu'à给您 nouvelle résidence, aux conditions suivantes:

• La date de départ de la garantie est la date d'achat du produit.
• La durée de la garantie ainsi que son estendue (pièces et/ ou main d'oeuvre) sont celles en vigueur dans le nouveau pays où l'appareil est utilisé.
• Le bénéficiaire de la garantie est le propriété de l'appareil. La garantie ne peut etre cedee ou transferee a une autre personne.
• Voiture nouvelle résidence est dans l'Union Européenne ou dans un pays de l'Association Européenne de Libre Echange.

• L'appareil est installé et utilisé conformément aux instructions de la notice d'utilisation, et utilisé à des fins domestiques normales (ceci excluant: notamment tout usage intensif, professionnel ou semi-professionnel).

• L'appareil est installé conformément aux normes de sécurité et à la législation en vigueur dans votre nouveau pays de résidence.

Pour toute question concernant la garantie européenne, vous pouvez prendre contact avec l'un de nos Services Consommateurs:

France

034462222
BP 50142 - 60307 Senlis cédex

Allemagne

+ 49(0)9113232600

Italie

[phone]

Royaume-Uni

[phone]

Suède

[phone]

En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (démenagement de votre part, fermeture du magasin où vous avez effectué l'achat ...), veuillez consulter le Service Conseil Consommateurs qui vous communiquera alors l'adresse d'un Service Àpès Vente.

Plaque signalétique

En appelant un Service après Vente, indiquez-lui le modele,le numero de produit et le numero deserie de l'appareil. Ces indications figurent sur la plaque signaletique située sur votre apparéil.

En cas d'intervention sur votre apparéil, exigez du Service ÀpRES VENTE les Pièces de Rechange certifiées Constructeur.

CHARACTERISTIQUES TECHNIQUES

AFC 931-AFC 916

Dimensions Haut. 840-1150 mm

Larg 899 mm

Prof. 515 mm

Tension secteur 220-230 V

Classe de sécurité électrique 2

Puisance Moteur 1 x 170 W

Eclairage 2 × 40 W (E14)

Référence accessoire:

Filtre à charbon actif 5318 8953-14/4

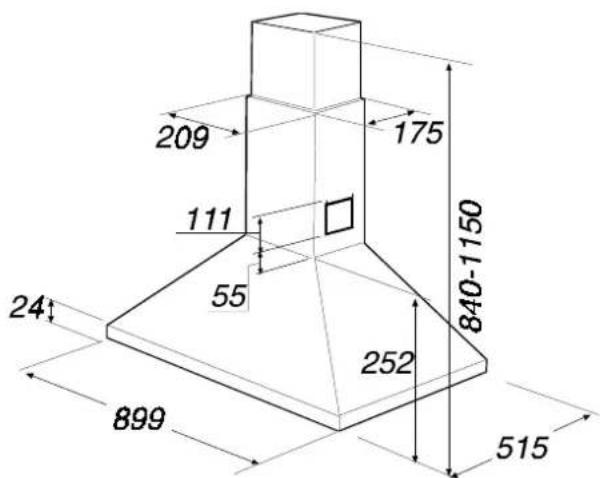

Dimensions

BRANCHEMENT ELECTRIQUE

Cet apparéil ne peut être branché qu'en 220-230 V monophasé.
- Vérifiez que la puissance de l'installation est suffisante, et que les lignes sont en bon état et peuvent supporter l'intensité absorbée par l'appareil, compte tenu des autres apparciels électriques branchés.
- Dans le cas où l'appareil est relié aux canalisations électriques fixes, un dispositif de séparation omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm doit être prévu dans l'installation fixe.

• Le cordon secteur est à 2 conducteurs (double isolation).

- NE PAS RACCORDER L'APPAREIL A LA TERRE

• Si vous disposez d'un socle de prise de courant comportant une mise à la terre, vous pouvez l'utiliser pour le branchement, mais enaucun cas le cable d'alimentation de l'appareil ne devra être relié à la terre.

Notre responsabilité ne saurait etre engagee pour tout incident ou accident provoqué par un raccordement electrique non conforme.

INSTALLATION

Assurez-vous que l'appareil, une fois installé, est facilement accessible à un technicien, dans l'eventualité d'une intervention. Une installation incorrecte remet en cause la sécurité de cette hotte.

Toute installation doit être conforme aux réglementations locales concernant l'évacuation d'air vicié.

Installez la hotte à une distance de sécurité (fig. 10)
- d'au moins 60 cm d'un plan de cuisson électrique,
- d'au moins 75 cm d'un plan de cuisson gaz ou mixte.

Fig. 10

Déballage

Accessoires fournis avec la hotte

1 gabarit de perçage
1 bride de raccord (à utiliser en version évacuation)
1 cheminée
1 support de cheminée
2 grilles (à poser sur les parois laterales de la cheminée)
1 deflecteur (à utiliser en version recyclage)
2 crochets munis de cheville
4 chevilles de 8 mm
2 vis 0 3 x 9 mm
4 vis 5× 45mm
2 vis 3,5× 6,5mm

Fixation murale de la hotte (fig.11)

Avant d'installer la hotte

1. Percez dans le mur 2 troughs (2) de 12mm de diamètre. Utilisez pour cela le gabarit de perçage (1). Veillez à prévoir un positionnement par rapport au plan de cuisson respectant la distance de sécurité.
2. Insérez les 2 crochets munis de cheville (3) dans les trouss inférieurs (2).
3. Retirez les filtres àGRAisse métalliques (4) (voir chapitre "ENTRETIEN ET NETTOYAGE").

Pour fixer la hotte au mur

1. Suspendez la hotte aux crochets (3). Mettezla de niveau en utilisant les vis de réglage (5).
2. Reperez l'emplacement des deux troux à réaliser (6). Decrochez la hotte puis percez les troux 08 mm x 2 (6). Placez les chevilles (7) dans les troux.
3. SusPENDez la hotte aux crochets (3) et fixez-la definitivement a l'aide des deux vis (2× 0 5mm× 45mm 8).
4. Mettez en place les filtres àGRAISSÉ métalliques (4).

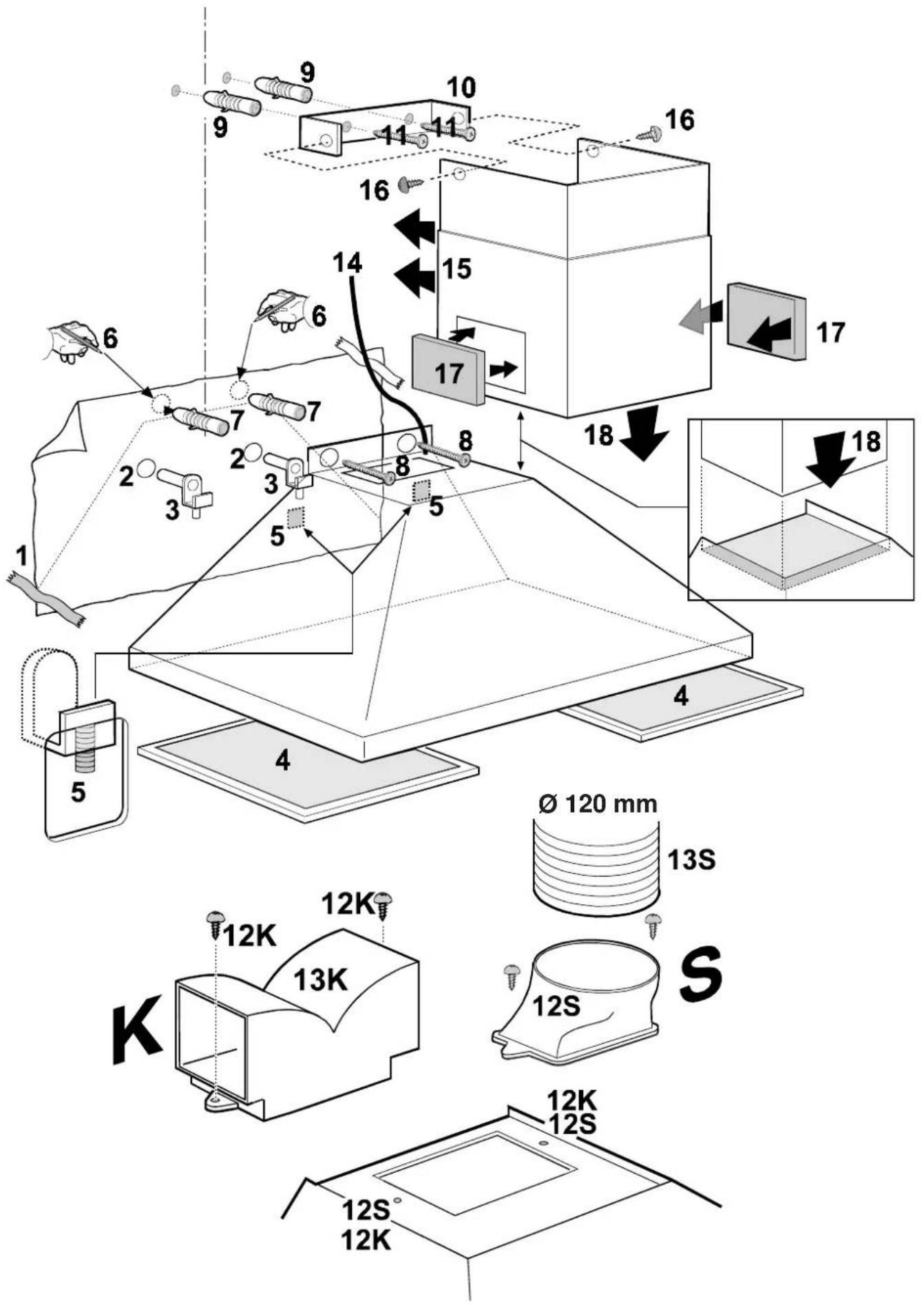

Pour installer la cheminée en version recyclage

L'air est filtré au moyen des filtres à charbon actifs puis renvoyé dans la pierce à travers les grilles (18) situées sur les parois laterales de la cheminée.

1. Fixez le support de la cheminée (10), à l'aide de chevilles « à mur» 08 mm (9) et de vis Ø 5 x 45 mm (11), dans les trous que vous aurez préalablement percés. Ce support doit être fixé à 3-4 mm au dessous du plafond, centré par rapport à la hotte située en dessous, et de niveau.
2. Positionnez le deflecteur (13K) sur la base supérieure de la hotte.
3. Engagez le deflecteur dans les trou (12K) a I'aide des 2 vis 3,5 x 6,5 mm.
4. Procedez au raccordement electrique (14) (voir chapitre "BRANCHEMENT ELECTRIQUE").
5. Positionnez la cheminée (15).
6. Fixez la partie supérieure de la cheminée au support (10) à l'aide des 2 vis Ø 3 x 9 mm (16).
7. Gillessez la parte inférieure de la cheminée et positionné cette-ci sur la base supérieure de la hotte (17).
8. Fixez les grilles (18) sur les parois laterales de la cheminée.

Pour installer la cheminée en version évacuation

La hotte étant livrée en version recyclage, il est nécessaire de retarder les filtres à charbon actifs pour pouvoir l'utiliser en version évacuation.

1. Fixez le support de la cheminée (10), à l'aide de chevilles « à mur» 08 mm (9) et de vis 05 x 45 mm (11), dans les trous que vous aurez préalablement percés. Ce support doit être fixé à 3-4 mm au dessous du plafond, centré par rapport à la hotte située en dessous et de niveau.
2. Fixez la bride de raccord (S) sur la base supérieure de la hotte à l'aide des 2 vis Ø 3,5 mm x 6,5 mm (12 S) puis fixez le tuyau d'évacuation (13 S).
3. Procedez au raccordement electrique (14) (voir chapitre "BRANCHEMENT ELECTRIQUE").
4. Positionnez la cheminée (15).
5. Fixez la partie supérieure de la cheminée au support (10) à l'aide des 2 vis Ø 3 x9 mm (16).
6. Glissez la partie inférieure de la cheminée et positionnéz celle-ci sur la base supérieure de la hotte (17).
7. Fixez les grilles (18) sur les parois laterales de la cheminée.

Fig. 11

Lesassage s'obtiennent avec des tuyaux courts et directs.

Le tuyau d'évacuation doit être d'un diamètre de 120 mm.

Il doit être en matière auto-extinguible.

Sa longueur totale ne doit pas exceder :

• 3 metres, avec un coude
• 2 metres avec deux coudes

Sur les segments horizontally, le tuyau doit avoir une légère inclinaison vers le haut (10% environ), afin de faciliter l'évacuation de l'air.

Pour maintainir le tuyau et assurer une etanchete, utilisez un collier de serrage (non livre avec l'appareil).

Le raccordement peut se faire sur un conduit extérieur. Dans les appartements modernes, seules les gains de ventilation prévues à cet effet peuvent être employées.

Ne raccordez jamais la hotte à des conduits d'évacuation de fumées utilisés par des apparils fonctionnant avec une source d'énergie autre que l'électricité.

En cas de dysfonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir.

A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter:

• L'Assistance Technique Consommateurs pour toutes questions techniques.

ou

• Le Service Conseil Consommateurs pour toutes questions ou informations concernant l'utilisation de votre apparéil ou pour toutes autres questions commerciales.

Voutrouvez ci-dessous les coordonnées de ces deux services.

En cas d'intervention sur votre apparéil, exigez du Service Àpres-Vente les Pièces de Rechange certifiées Constructeur.

En appelant un Service après-Vente, indiquez-lui toutes

les références et numérores (PNC, N° de série,...)

Ces indications figurent sur la plaque signaletique.

Assistance Technique Consommateurs

Arthur Martin Electrolux

BP20139 - 60307 SENLIS Cedex

Tel: [phone]

e-mail: [e-mail]

permanence tel. du lundi au vendredi de 8 h 30 à 12 h 30 et de 13 h 30 à 18 h 00

Choisir un nouvel apparéil et/ou conseils d'utilisation

Service Conseil Consommateurs

Arthur Martin Electrolux

BP50142 - 60307 SENLIS CEDEX

Tél: [phone] Fax: [phone]

e-mail: [e-mail]

permanence telephonique du lundi au vendredi de 8 h 30 à 18 h 00

Liste des Partenaires Service, conseils

d'utilisation,...

Service "plus" ARTHUR MARTIN Electrolux

7j/7 24h/24

0836682286*

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).
