MODE D'EMPLOI ASF 2435 ARTHUR MARTIN ELECTROLUX
Pour une vie plus facile.
Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.
Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord dire impératifement les préconisations suivantes avant toute utilisation de votre apparéil.
Pour eviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).
Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matérieliaux d'emballage hors de la portée des enfants.
Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionneliel qualifié.
Viete appareil a ete concu pour etre utilise par des adultes. Il est destine a un usage domestique normal. Ne lutilisez pas a des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a ete concu.Vous eviterez alsis des risques matierei et corporel.
Débranchez votre apparéil avant toute opération de nettoyage manuel. N'utilise que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.
Si voire appareil est equiped d'un eclairage, debranche z'appareil avant de proceder au changement de l'ampoule (ou du neon, etc.) pour eviter de s'electrocuter.
Afin d'empêcher des risques d'explosion et d'incendie, ne place pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.
Lors de la mise au rebut de votre apparéil, et pour éçarter tout risque corporel, mettez hors d'usage ce qui pourrait désigner un danger : coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l' apparéil.
Veuillez maintainant dire attentivement cette notice pour une utilisation optimale de votre apparéil.
Sommaire
A l'attention de l'utilisateur Avertissements importants 4-5
Description de l'appareil 6-8
- Bras de lavage
- Filtre central
Grand filtré - Distributeur de produit de lavage
- Distributeur de produit de rinceage
- Adoucisseur d'eau - le sel régénérant
Bandeau de commande 9
- Comment programmer le départ différé
Réglage de l'adoucisseur d'eau 10
Tableau des programmes 11
Utilisation de l'ordinateil 12
- Départ du programme
- Interruption du programme
- Annulation du programme
- Fonction pause
- Annulation de la phase de séchage
- Fin du programme

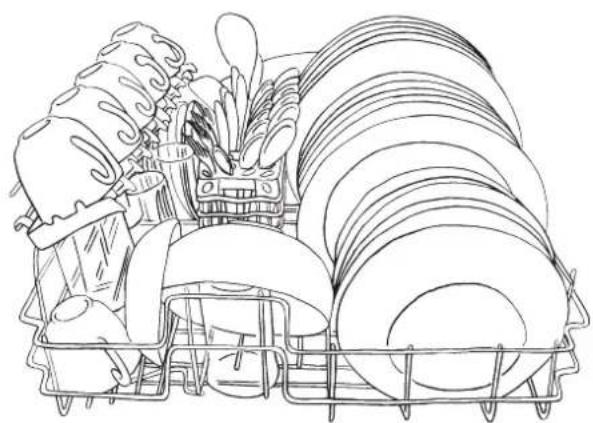

Chargement et déchargement du lave-vaisselle 13
Entretien et nettoyage 14
-Nettoyage interieur
-Nettoyageextérieur
- En cas d'absence prolongée
- Protection du lave-vaisselle contre le gel
- Déplacement de l'appareil
Informations concernant les centres de test 15
En cas d'anomalie de fonctionnement 16-17
Service après vente 17
Garantie 17
A l'attention de l'insealleur Caractéristiques techniques 18
Déballage 19
- Accessoires
- Utilisation

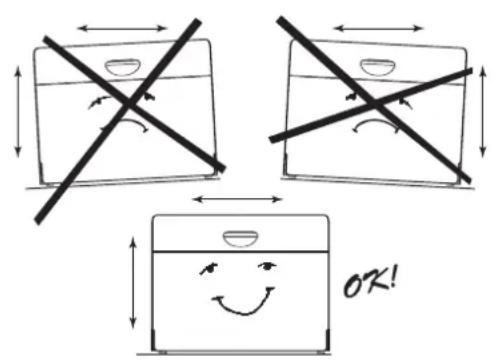

- Emplacement
Installation 20-22

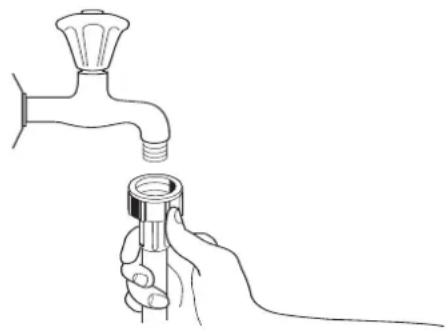

- Arrivée d'eau

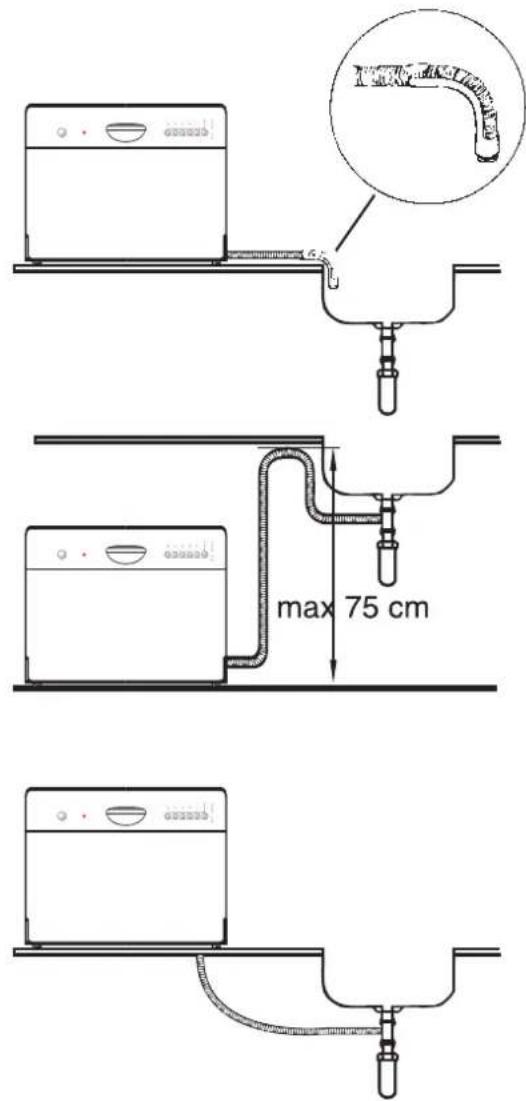

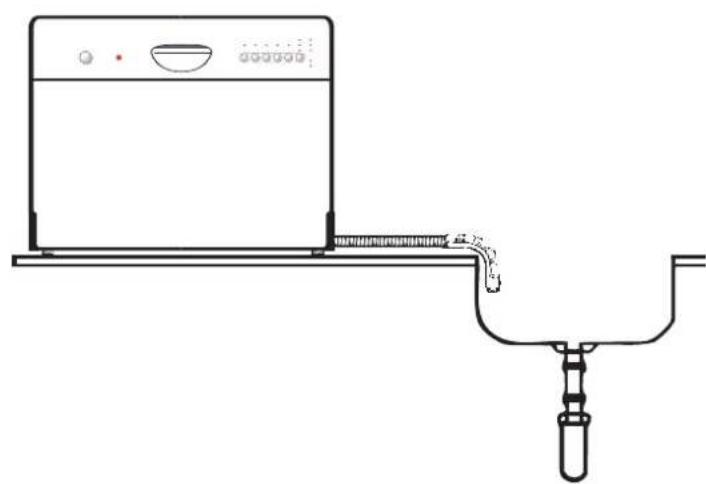

- Vidange
- Branchement électrique
Comment dire votre notice d'utilisation
Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.
Instructions de sécurité
Description d'opérations étape par étape
Conseils et recommendations
Informations liées à la protection de l'environnement
Avertissements importants
Conserve cette notice d'utilisation avec l'appareil. Si l'appareil devait etre vendu ou cede a une autre personne, assurez-vous que la notice d'utilisation I'accompagne. Le nouvel utiliseur pourra alors etre informé du fonctionnement de celui-ci et des averisations s'y rapportant. Ces avertissements ont ete rédigés pour votre sécurité et celle d'autrui.
Installation et maintenance
- Toutes les opérations d'installation et de maintenance réalisées sur le produit doivent être effectuées par un technicien qualifié.
- L'appareil doit être débranché pendant l'installation et dans l'eventualité d'une intervention.
- L'alimentation en eau doit s'effectuer au moyen d'un robinet d'arrêt facilement accessible.
- L'appareil doit être branché à une prise de terre facilement accessible.
- Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié. Avant derialcder au branchement de votre apparéil, lisez attentivement les instructions figurant au chapitre « Branchement électrique »
Assurez-vous après avoir installé ou déplace l'appareil que celui-ci ne repose pas sur le cable d'alimentation ou que les tuyaux ne soient pas enroulés, pliers ou écrasés. - Si le cable d'alimentation est endommagé ou doit être remplace par un le cable d'alimentation plus long, celui-ci doit être remplace par un professionnelnel qualifié.
N'essayez jamais de réparer vous-même l'appareil. - En cas d'intervention sur votre apparéil, exigez du service après vente les pieces de rechange certifiées constructeur.
- Cet apparéil est lourd. Faites attention lors de son déplacement.
Sécurité infant
- Le lave-vaisselle doit être uniquement utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
- Gardez les emballages hors de portée des enfants.
- Conserve les produits de lavage dans un endroit sur hors de portée des enfants.
- Empêchez les enfants de s'asseoir, de se balancer ou de semettrebout sur la portou verte.
Utilisation
- Voiture apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
-
Evitez d'ouvrir la porte pendant que le lave-vaisselle est en fonctionnement, car de la vapeur brûlante peut s'en échapper.
-
Utilisez uniquement les produits de lavage spécifique conçus pour les lave-vaiselle.
- Ne placez pas de couteaux aiguises pointes vers le haut. Posez-les horizontally dans le panier.
Veillez à ce que la porte du lave-vaisselle soit toujours fermée sauf pour placer ou-retirer la vaisse. Vous éviterez ainsi que celui un ne trèbuché sur la porte ouverte et ne se blessé. - Si vous retirez des plats du lave-vaiselle avant la fin du cycle de lavage, il est extrémement important de les rincer soigneusement à l'eau courante afin d'éliminer toute trace de produit.
-
Le système de sécurité d'eau assure une protection contre les dégats des eaux. Les conditions suivantes doivent être remplies :
-
Le lave-vaisselle doit être branché lorsqu'il n'est pas en fonctionnement.
- Le lave-vaisselle doit être correctement installé.
-
L'arrivée d'eau doit toujours être fermée lorsque le lave-vaisselle reste inutilisé pendant une période prolongée.
-
En cas de débordement ou de fuite, coupez immédiatement l'arrivée d'eau en fermant le robinet d'arrêt, débranchez l'appareil ou retirez le fusible.
- Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
- Mettez à l'arrêt爱你 lave-vaisselle avant d'ouvrir la porte de celui-ci.
- Les ustensiles qui ont ete en contact avec de l'essence, peinture, debris d'acier ou de fer, produits chimiques corrosifs, acides ou alcalins ne doivent pas etre lavés dans votre appareil.
- Evitez de placer votre lave-vaiselle à proximé immodiante d'un apparéil de cuisson ou de chauffage (cuisinière par exemple) ici afin d'éviter tout risque de dommages dus à la chaleur.
- N'introduisez pas dans votre lave-vaiselle d'articles qui ne sont pas certifiés pour le lavage en machine, tels que couverts à manche en bois, en corne, en ivoire, en argent, porcelainée décorée de motifs fragiles, objets en bois ou en plastique, etc.
- Faites particulièrement attention lorsque vous nettoyez votre apparéil : des extrémités métalliques peuvent occasionsner des blessures.
Avertissements importants
Le produit de lavage pour lave-vaisse est dangereux!
Le produit de lavage est très corrosif : tout accident provoqué par ce détergent doit impératifement faire l'objet d'un appel à votre centre anti-poison régional et à un médecin. Si quelqu'un a avalé du produit de lavage pour lave-vaisselle, il faut immédiatement contacter le centre anti-poison régional et un médecin. En cas de projection de produit de lavage dans les yeux, baignez abondamment à l'eau en attendant l'intervention du médecin. Veillez à ranger ce produit dans un endroit sur, hors de portée des enfants. Ne laissez jamais la porte ouverte lorsque l'appareil contient du détergent. Nous vous recommendons de replir le réservoir de produit de lavage juste avant de démarrer un programme.
Stockage
- emballage:
Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissant être recupérés ou recyclés.
- PE désigne le polyéthylène, qui est utilisé pour le sachet enveloppant l'appareil et le sachet renferment les générées instructions.
- PS désigne le polystyrene (moulé), utilisé pour les éléments d'emballage destinés à protégger l'appareil contre les chocs.
-appareilsusagés:
Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit etre remis au point de collecte dedieda cet effet (collecte et recyclage du materiel electrique et electronique). En procedant a la mise au rebut reglementaire de I'appareil, nous preservons l'environnement et notre sécurité, s'assurant ainsi que les dechets seronttraites dans des conditions appropriees. Pour obtenir plus de details sur le recyclage de ce produit,veuillez prendre contact avec les services de�te commune ou le magasin ou vous avez effectue I'achat.
En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « En cas d'anomalie de fonctionnement » Si malgré toutes les vérifications, une intervention s'avere nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir.
A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat,...), consultez le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un service après vente.

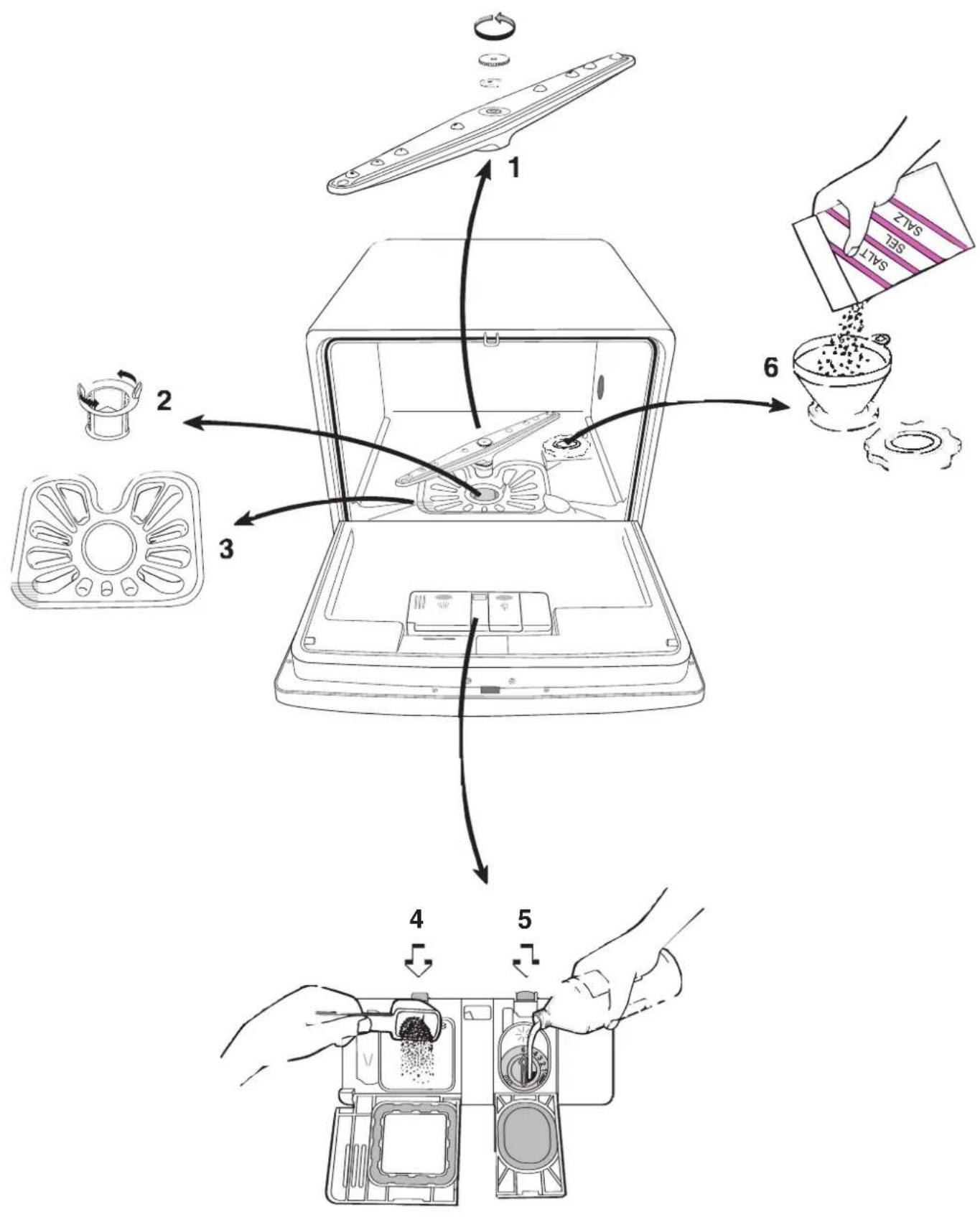

Description de l'appareil
Il est important de maintainir tous les orifices du bras de lavage libres. Un orifice bouché peut gravement affecter l'efficacité de lavage.
Filtre central (2)
Ce filtré est destiné à piéger les particules solides les plus volumineuses.
Grand fille (3)
Il est tout aussi important de maintainir ce filtré propre. Un filtré sale ou bouché affecte dans tous les cas l'efficacité du lavage.
Distributeur de produit de lavage (4)
N'utilisez que des produits de lavage pour des lave-vaisselle menagers. Le produit de lavage pour lave-vaisselle est dangereux. Reportez-vous au chapitre « Avertissements importants »
Pour replir le distributeur de produit de lavage, ouvre le distributeur et versez le produit de lavage dans le distributeur en suivant les recommendations indiquées sur l'emballage du produit de lavage. Fermez ensuite le couvercle. Pour de la vaisselle très sale, versez une dose supplémentaire dans le compartment situé à gauche.
Nous vous rappelons que le produit de lavage ne peut garantir une propriété complète s'il est employé en quantité insuffisante, s'il est employé en excès, il peut être néfaste à la vaissele et à la qualité de lavage ainsi qu'à l'environnement.
Stockez le produit de lavage dans un endroit sec.
Distributeur de produit de rinceage (5)
Ce produit évite que l'eau ne reste sur la vaisselle sous forme de gouttelettes laissant des taches blanches après séchage.
L'admission du produit de rincege se fait automatiquement au moment du dernier rincege. Le réserve peut containir environ 150ml de produit de rincege, quantite suffisante pour environ 60 cycles de lavage, en fonction de la dose programmée.
Ajustez la dose en fonction de la durée de l'eau.
Vous pouvez regler le dosage de 1 à 6, ce qui équivaut à 1 - 6 ml de produit de rincege.
Le réglage d'usine est 1.
En cas de nécessité, augmentez le dosage en tournant la flèche dans le sens inverse des aiguilles d'une montre.
Un dosage excessif ou insuffisant peut provoquer des traces sur la vaisselle.
Levoyant « Rinçage » sur le bandeau de commandes s'allume lorsque le distributeur doit être rempli.
- Ouvrez le couvercle du distributeur puis soulevez le couvercle.
- Versez le produit de rinceage dans la goulotte de replissage, jusqu'à ce que le réserve soit plein.
- Essuyez soigneusement toute trace de débordement afin d'éviter une production de mousse trop importante au cours du prochain programme de lavage.
- Fermez le couvercle et appuyez jusqu'à ce qu'il se verrouille à nouveau.
Ne remplissez pas le distributeur de produit de rincege avec du produit de lavage liquide.
Trois sortes de produits spécialement étudiés pour les lavevaisselle sont nécessaires au bon fonctionnement de votre apparil.
UN PRODUIT DE LAVAGE
UN PRODUIT DE RINÇAGE
DU SEL REGGENERANT
Utilissez plusieurs des produits de lavage et rincavage de même marque.
Sun et voire
lave-valsselle
sont concus
I'un pour l'aut
Sun Lavage (poudre, dose ou liquide).
Sun Rinçage, Sun Sel Regénérant,
la gamme complete recommende
par des grandes marques.
En cas d'absence de finiarchan ou pour laue information
concement SUN, merci de contacter les consellires Sun Se
Adoucisseur d'eau - Le sel régissant (6)
Suivant les localités, l'eau contient une quantité variable de sels calcaires et mineraux. Ceux-ci se déposent sur la vaisselle laissant des taches et des dépôts blanchâtres. Plus la teneur en sels est élevé et plus l'eau est « dure »
Le lave-vaisse est muni d'un adoucisseur et, utilisant du sel regénérant spécial pour lave-vaisse, il fournit l'eau depourvue de calcaire (adouce) pour les opérations de lavage.
Ne faites jamais fonctionner chez lave-vaisselle sans sel regénérant, cela risquérait demettre l'adoucisseur hors d'utilage.
Le replissage du réserve de sel doit être effectué lors de la mise en service et lorsque levoyant « Sel » correspondant sur le bandeau de commande s'allume.
Remplissez le réserve juste avant de démarrer un cycle de lavage.
- Sortez le panier.
- Dévissez et otez le bouchon du réservoir.
- Versez de l'eau jusqu'au replissage du réservoir de sel (ceci n'est indispensable que pour le premier replissage).
- A l'aide de l'entonnoir, versez dans le réservoir (jusqu'au goulot) 1 kg de sel environ.
- Revissez soigneusement le bouchon en vous assurant qu'il n'y ait pas de Sel sur le filtage et sur le joint.
- Revissez hermétiquement le bouchon.
- Replacez le panier.
L'adoucisseur d'eau est maintainant prét pour un premier lavage de vaisselle.
Pour régler l'adoucisseur d'eau, voir chapitre "Réglage de l'adoucisseur d'eau".
Remarque :
A la mise en service, le voyant Sel reste allumé malgré le remplissage du réservoir de sel. Il faudra attendre plusieurs vaisselles avant que le voyage ne s'éteigne.
Ne versez jamais de produit de lavage dan le réservoir de sel regénérant.
N'utilisez que du sel spécifique pour lavevaisselle. N'utilisez jamais de sel de cuisine, I'adoucisseur risquerait de se colmater.
D'autres types de Sel contiennent certaines substances qui pouraient rendre inefficace votre adoucisseur.

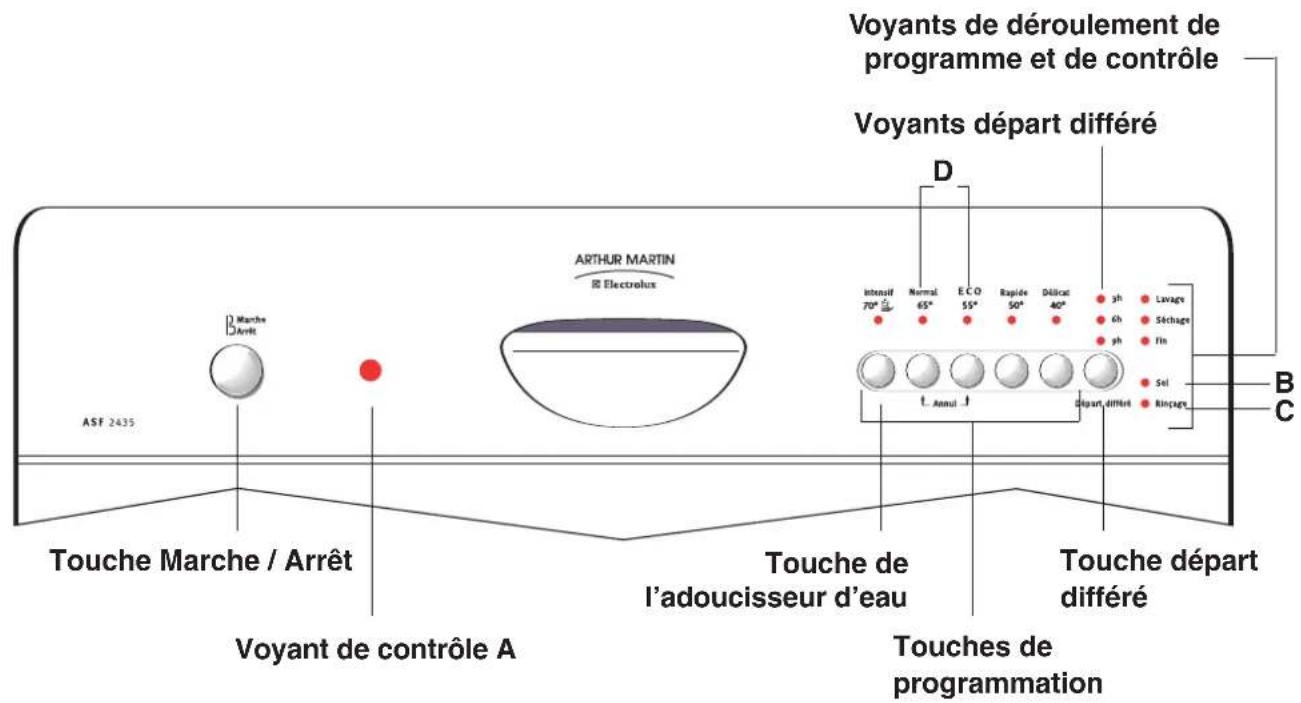

Bandeau de commande
Touches des combinaison "D":
En plus du programme de lavage, en appuyant sur ces touches vous pouvez régler l'adoucisseur d'eau automatiquement et supprimer un programme en cours.
Voyants de déroulement de programme :
Indiquent la phase en cours du programme selectionné.
- Cycle de lavage en cours : (voyant lavage)
- Sechage en cours : (voyant sechage)
- Cycle du programme terminé : (voyant fin)
Voyants de contrôle :
Indiquent que :
La touche est enforcée: A
- Il n'y a plus de Sel : B
- Il n'y a plus de produit de rinceage : C
Comment programme le départ différé
Le départ du programme peut être différé de 3, 6 ou 9 heures.
- Appuyez sur la touche Marche / Arret.
- Appuyez plusieurs fois sur la touche départ différé, jusqu'à ce que le voyant correspondant au départ différé souhaite s'allume.
- Appuyez sur la touche du programme souhaite.
- Lorsque le décompte est terminé, le programme commence.
Modifier le départ différé :
Si le programme n'a pas encore commencé vous pouvez modifier le départ différé à l'aide de la touche correspondante.
Annuler le département différé :
Si le programme n'a pas encore commencé le départ différé peut être annulé. Appuyez plusieurs fois sur la touche de départ différé, jusqu'à ce que tous les voyants correspondants s'éteignent. Le programme sélectionné démarre immédiatement.
Réglage de l'adoucisseur d'eau
Afin de prévenir le dépôt de calcaire sur la vaisselle et à l'intérieur du lave-vaisse, la vaisselle doit être lavée avec de l'eau douce, c'est-à-dire de l'eau contenant très peu de calcaire.
Vous pouvez modifier le réglage de l'adoucisseur en fonction du degré de durée de votre eau.
L'adoucisseur d'eau presente 5 réglages possibles :
*) Réglage d'usine
Demandez-le auprès de votre Compagnie Locale des eaux.
| Niveau de durété de l'eau °th 1) mmol/l 2) | Réglage de l'adoucisseur d'eau | Nombre de clignotements | |
| >41 4,2 | 5 | 5 | |
| 31 - 41 3,2 - 4,2 | 4 | 4 | |
| 20 - 31 2,1 - 3,2 | 3* | 3 | |
| 7 - 20 0,7 - 2,1 | 2 | 2 | |
| inférieur à 7 inférieur à 0,7 | 1 sel inutile | 1 | |
Pour proceder réglage suivant, le lave-vaiselle doit être à l'arrêt et tous les programmes terminés. Voir chapitre « Utilisation de l'appareil » pour terminer le programme.
- Appuyez sur la touche Marche / Arret.
- Appuyez simultanément sur les touches de combinaison et maintenez-les enforcées. Lorsque les voyageants correspondants aux trois premiers programmes clignotent, relâchez les touches.
-
Appuyez une fois sur la touche de fonction « adoucisseur d'eau » : levoyant correspondant à cette touche et levoyant « Fin de programme » clignotent.
-
Le nombre de clignotement duvoyant « Fin de programme » correspond au niveau de réglage de l'adoucisseur d'eau.
-
Cette série de clignotements est repétée à plusieurs reprises après une pause de quelques secondes.
-
Le niveau de durée de l'eau est augmente d'une unité à chaque fois que vous appuyez sur la touche de l'adoucisseur d'eau.
Après le niveau de durée 5, le niveau de durée 1 réapparait.
- Appuyez sur la touche Marche / Arrêt pour la relâcher lorsque le niveau de durée de l'eau souhaïte est réglié, et pour terminer le réglage.
Si le réglage 1 est sélectionné, le voyant se est étéint.
1) Degre hydrotimétrique français pour la mesure de la durée de l'eau.
2) Millimol, unité internationale pour la mesure de la durée de l'eau.
Tableau des programmes
| Type de vaisselle | Assiettes et casseroles | Tous types de vaisselle | Tasses à café,VAISSELLEfragile | ||
| Type de salissure • | Normes sale• Résidus-alimentaires séchéés surtot blanc d'œuf et féculents | • Résidus-alimentaires séchéés | • Normal | • Peu sale | • Peu sale |
| Programme correspondant | ↓ | ↓ | ↓ | ↓ | ↓ |
| INTENSIF70°C | NORMAL65°C | ECO55°C 3) | RAPIDE50°C | DELICAT40°C | |
| Cycle deProgramme 1) | PrélavageLavage2 x rincagesRinçage finalSéchage | PrélavageLavageRinçageRinçage finalSéchage | PrélavageLavageRinçageRinçage finalSéchage | - LavageRinçageRinçage final- | - LavageRinçageRinçage final- |
| Consommation 2) | ↓ | ↓ | ↓ | ↓ | ↓ |
| Durée du lavage avec séchage | 92 minutes112minutes | minutes 150 minutes | 35 minutes 30 minutes | ||
| Temps de séchage | 54 mitraintures- | 13 minutes | |||
| Energie 0,80 kWh | 1,15 kWh | 0,63 kWh | 0,40 kWh | 0,35 kWh | |
| Eau | 9 litres | 7 litres | 7 litres | 6 litres | 6 litres |
1) Les différentes étapes du programme de lavage peuvent produit un bruit différent, car l'action de lavage est plus intensive à certains moments.
2) Ces informations sont données à titre indicatif et peuvent varier en fonctions de la quantité de vaisse, de la température d'arrivée d'eau,...
3) Programme de reference.
Tous les cycles de programme commencent par une vidange.
Les produits de lavage en pastilles ne sont pas conseillés pour des programmes Rapide et Délicat car certaines pastilles ne sont pas en mesure de libreter toute leur force lavante pendant des programmes courts.
Utilisation de l'ordinateil
Départ du programme
- Frottez ou rincez les résidus alimentaires solides.
- Chargez le lave-vaiselle. (Voir « Chargement et déchargement de la vaisse»).
- Vérifiez que le bras de lavage n'est pas géné dans sa rotation.
- Effectuez le contrôle des réservoirs de sel et de produit de rinceage.
- Dosez le produit de lavage et refermez le couvercle.
- Fermez la porte.
- Appuyez sur la touche Marche / Arret. Le voyant correspondant s'allume.
- Appuyez sur la touche du programme souhaité (voir tableau des programmes). Levoyant correspondant au programme s'allume. Pendant les trois secondes ou les deux voyants supérieurs clignotent, vous pouvez selectionner un autre cycle de programme. Sinon, le programme selectionné démarre. Levoyant indique toujours dans chaque phase du cycle selectionné le lavevaisselle se trouve.
- Verifiez si les filtres doivent être nettoyés lorsque le lave-vaisse à terminé le programme.
Si les deux voyants supérieurs clignotent, vérifie d'abord si la porte est correctement fermée; sinon, reportez-vous à la partie « En cas d'anomalie de fonctionnement »
Interruption du programme
- Ouvrez la porte. Le programme s'arrête.
- Levoyant correspondant au programme s'allume.
- Fermez la porte et le programme continue après environ 6 secondes.
Ouvrez la portedoucementlorsquele lavevaisselle est en marche,car de la vapeurchaude peut s'en échapper.
Annulation du programme
- Appuyez et maintenez enforcé les touches de combinaison jusqu'à ce que levoyant programme en cours s'éteigne.
- Relâchéz la touches. Le programme est à présent annulé et un nouveau programme peut être sélectionné.
Si vous éteignez simplement le lave-vaisselle, le programme sélectionné n'est pas terminé, il est seulement interrompu. Lorsque vous redémarrez le lave-vaisselle, le programme continue.
Fonction pause
La fonction pause permet d'interrompre temporairement le programme pendant un court moment.
- Appuyez sur la touche Marche / Arrêt. Le programme s'arrête.
- Tous les voyants s'eteignent.
- Si vous voulez que le programme continue, appuyez une nouvelle fois sur la touche Marche/ Arret. Le programme continue.
Le programme ne doit pas etre mis sur pause plus longtemps que necessaire, car I'eau a I'intérieur du lave-vaisselle refroidit et doit etre chauffee a nouveau, ce qui augmente la consommation d'energie.
Annulation de la phase de séchage
Si vous ne poulez pas attendre la fin de la phase de sechage, vous pouvez l'annuler.
- Appuyez sur la touche Marche / Arret. Le voyant Marche / Arrêt s'eteint.
- Ouvrez la porte. La phase de sechage est annulée.
Fin du programme
Eteignez le lave-vaiselle uniquement lorsque levoyant « Fin de programme » s'allume.
- Appuyez sur la touche Marche / Arrêt. Le voyant Marche / Arrêt s'eteint.
Faites attention si vous ouvrez la porte immédiatement après la fin du programme, car de la vapeur chaude peut s'échapper. Evitez dans la mesure du possible d'ouvrir la porte du lave-vaisse lors de son fonctionnement.
Le lave-vaisse possède une nouvelle fonction appelée « LAVAGE PAR IMPULSIONS ». Ce système de lavage fait varier à la fois les tours de la pompe et la pression de l'eau, pour un lavage plus intensif de la vaisse au cours d'un programme. C'est jusquôt les différentes parties d'un cycle de programme ne produit pas le même bruit.
Chargement et déchéancement du lave-vaisselle
Rangement de la vaisse
Avant de placer la vaisse dans l'appareil, débarrasssez la de tous les déchets alimentaires qui boucheraient les filtres et réduiraient l'efficacité de lavage.
Ne lavez pas en machine de la vaisselle de petite dimension qui pourrait facilement sortir du panier.
Rangez la vaisselle sale dans le panier immédiatement après usage. Ne procédez au lavage que lorsque l'appareil est charge en totalité.
Les casseroles contenant des alimentés attachés ou brûlés doivent faire l'objet d'un trempage préalable.
- Mettez toujours les verres, tasses et bols tournés vers le bas.
- Inclinez les plats creux (assiettes à soupe, etc.) de manière à ce que l'eau puisse s'écouler lors du séchage.
- Evitez le contact entre les pieces de vaisse, pour obtenir de更好地 résultats de lavage. Ceci est particulièrement important concernant le panier à couverts : les cuillères empilées les unes dans les autres, etc. ne peuvent tout simplement pas etre I avees correctement. L'eau doit pouvoir atteindre toutes les surfaces sales.
Assurez-vous que les couverts aux manches très fins ou autres objets ne passent pas à travers les ouvertures du panier, et empêchent le bras de lavage de tourner. - Les couverts en argent ont tendance à noircir s'ils sont melangés à des couverts en inox. Disposez-les dans le panier à couverts, séparés des autres.
- La vaisse suivante n'est pas indiquée pour le lavage en lave-vaisse (bien qu'elle soit vendue comme pouvant etre lavee en lave-vaisse) : les couverts avec manche en bois ou en corne ou constitués d'elements collés, les couverts en bronze, les casserroles avec manche en bois, les objets en aluminium, les objets en cristal, les objets en plastique, porcelaines ancienne ou peintes a la main, la vaisse ancienne decorée a I'or ou autres decorcs ancients.
- Le cuivre, l'étain et le laiton ont tendance à se tacher. L'aluminium et l'argent ont tendance à noircir et se décolorer lors du lavage. Les résidus alimentaires d'ceuf et de moutarde sont souvent à l'origine de décolorations et de taches sur l'argent. Veillez à bien rincer et enlever les résidus alimentaires sur l'argent s'il n'est pas immédiatement lavé après avoir été utilisé.
-
Les objets en cristal et en plastique, si leur lavage en lave-vaisse n'est pas garanti, devront etre laves a la main.
-
Lorsque vous lavez de la vaisselle fragile, Sélectionnez le programme avec la température de lavage la plus)basse.
- Les substances fortement colorées comme le ketchup par exemple peuvent laisser temporairement des traces au fond de la cuve. Celles-ci disparaisent au lavage suivant.
- Certaines qualités de verre peuvent开发商 opaques après de nombreux lavages en machine.
- Les objets en fer ou en fonte peuvent rouiller et tacher d'autres pieces de vaisse.
- Certaines décorations ne sont pas garanties pour résister au lavage en machine et peuvent perdre leurs couleurs.
- Faites toujours quelques essais avec une seule pièce de service si vous doutez des effets de lavage.
- Ne placez pas de couteaux pointes vers le haut. Il est plus sur de les poser horizontally dans le panier principal.
En cas de doute, prenez contact avec le fabricant de l'objet.
Les étagères à tasses peuvent être placées sur deux différents niveaux.
Au moment où vous achetez de la nouvelle vaisselle, vérifie si elle est indiquée pour le lavage en lave-vaisselle.
Avant de fermer la porte, assurez-vous que le bras de lavage puisse tournier librement.
Fermez toujours la porte après avoir chargé ou sorti la vaisse. Une porte ouverte représentée toujours un danger.
Déchégement
Laissez la porte de l'appareil entrouverte en fin de programme pour permettre le séchage naturel de la vaisselle.
Attendez quelques minutes avant de sorting la vaissele;
vous obtiendaç de plusieurs résultats de séchage.
Entretien et nettoyage
Nettoyage interieur
Nettoyez les joints d'étanchéité de la porte et les distributeurs de produit de lavage et de rincege avec un chiffon humide. Tous les 3 mois, effectuez un programme de lavage à 65^ sans vaissele et avec du produit de lavage.
Nettoyage du filtré central
Ce filtrte a pour fonction de retenir les particules solides les plus volumineuses. Veiliez toujours à ce que ce filtrte soit propre. Sortez-le en le tournant dans le sens inverse des aiguilles d'une montre et lavez-le sous l'eau courante. Une fois le nettoyage terminé, remontez le filtrte dans son emplacement d'origine.
Nettoyage du grand filtré
Il est tout aussi important de tenir propre ce filtrte. S'il est sale ou bouché, les résultats obtenus avec le lave-vaisselle s'en ressentent. Il est facile à sorting après avoir retire le filtrte central. Lavez-le sous l'eau courante.
Une fois le nettoyage terminé, replacez le grand filtre puis le filtre central.
N'utilisez jamais le lave-vaisse sans filtres.
Un positionnement incorrect des filtres entraine de mauvais résultats de lavage.
Un mauvais entretien des filtres peut diminuer l'efficacité de lavage.
Nettoyage du bras de lavage
Il est important que les orifices du bras de lavage ne soient pas obstrués. Un orifice bouché du bras peut en effet diminuer nettement la qualité de lavage.
Si le bras de lavage doit être nettoyé, dévissez l'écrou dans le sens inverse des aiguilles d'une montre, retirez la rondelle et sortez le bras en le boulevant.
Nettoyez et débouchez les orifices du bras de lavage pour en retarder les résidus alimentaires.
Nettoyage extérieur
Nettoyez régulierement les surfaces extérieures de l'appareil à l'aide d'un détergent doux. Terminatez en éliminant toute trace résiduelle de produit à l'aide d'un chiffon doux et humide.
N'employez jamais de produits abrasifs ou de solvants (acetone, trichloréthylene, etc.).
En cas d'absence prolongée
Si vous ne devez pas utiliser l'appareil pendant un certain temps :
- Debranchez la prise de courant et coupez l'arrivee d'eau.
- Remplissez le réservoir de produit de rinceage.
- Laissez la porte entrouverte pour éviter la formation de mauvaises odeurs.
- Laissez l'intérieur de l'appareil propre.
Protection du lave-vaisselle contre le gel
Si le lave-vaisselle est place dans un environnement ou la température tombe parfois en dessous de 0^ C, la petite quantité d'eau restant à l'intérieur des éléments du lave-vaisselle risque de geler et de l'endommager.
Pour prévenir ce risque, vous devez :
- Fermez l'arrivée d'eau du lave-vaisselle.
- Retirez les tuyaux d'arrivée d'eau et de vidange.
- Verifiez la presence de Sel dans le bac a sel de l'adoucisseur d'eau.
Cet apparéil doit être utilisé et place uniquement à l'intérieur de l'habitation, à température ambiente. Le fabricant ne saurait être tenu pour responsable de tout dommage d'au gel.
Déplacement de l'ordinateil
Si vous doivent déplacer l'appareil (lors d'un démenagement, etc.)
- Debranchez-le.
- Fermez le robinet d'arrivee d'eau.
- Retirez les tuyaux d'arrivée d'eau et de vidange à l'appareil.
Evitez de trop incliner l'appareil pendant le transport.
Informations concernant les centres de test
Le réserve de sel regénérant et le distributeur de produit de rince dosage doivent être replis conformément à la notice d'utilisation.
Avant la première utilisation, procededez à un évientuel nettoyage de la cuve en effectuant 1 ou 2 cycles de lavage sans vaisselle.
| Norme de test : EN 50242 ou EN 60704 | |
| Capacité nominale : de 6 couverts à la norme EN 50242 | |
| Chargement du panier : conformément à l'illustration ci-dessous | |
| Programme de test : éco 55° C | |
| Produit de lavage (IEC type B) : 9 gr. dans le distributeur + 5 gr. dans le distributeur de prélavage | |
| Conditions de rinceage (type III) : réglage 3 | |
| Pression d'alimentation en eau : minimum 0,8 bar, maximum 10 bar | |
| Ecoulement eaux usées : conformément à l'illustration ci-dessous | |
Paniers
Panier principal

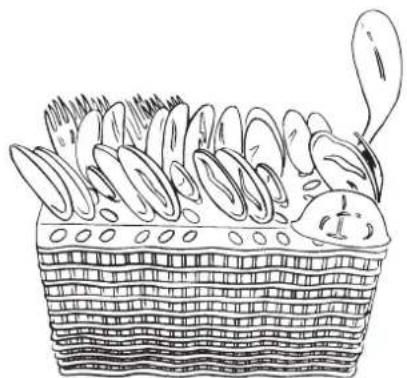

Panier couvert
En cas d'anomalie de fonctionnement
Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli. Si vous constazez une anomalie de fonctionnement, reportez-vous au tableau ci-dessous avant de faire appel au service après vente. Dans la majorité des cas, vous pourrez y remodelier vous même.
| Symptôme Solution | |
| Le programme ne démarre pas. | • La porte est-elle correctement fermée? • Avez-vous appuyé sur la touche Marche / Arrêt? • Le robinet d'arrivée d'eau est-il ouvert? • Le lavve-vaisselle est-il branché? • Le fusible est-il en bon état? • La touchedépart différé est-elle enforcée? |
| Le lavve-vaisselle ne se remplit pas d'eau. | • Le robinet d'arrivée d'eau est-il ouvert? • Voitre alimentation en eau courante a-t-elle étant temporairement coupée? • Le tuyau d'arrivée d'eau est-il plié ou obstrué? • Le filtre à l'intérieur du tuyau d'arrivée d'eau est-il bouché? • La pression d'arrivée d'eau est-elle trop faible? |
| L'eau n'est pas vidangée à la fin du cycle. | • Avez-vous ouvert la porte avant que levoyant « Fin » s'allume et que le cycle de programme ne soit fini? • Les filtres sont-ils bouchés? • Le tuyau d'évacuation est-il plié? |
| La vaisselle n'est pas propre. | • Est-ce que quelques chose a empêchéé le bras de lavage de tourner? • Les orifices du bras de lavage sont-ils obstrués? • Le panier est-il trop charge? • La vaisselle est-elle correctement en place? • Les filtres sont-ils bouchés? • Les filtres sont-ils correctement en place? • Avez-vous correctement dosé le produit de lavage? • Le bouchon du réservoir de sel est-il correctement fermé? • Avez-vous sélectionné un programme à une température trop basse? • Le distributeur de produit de rincege est-il vide? |
| Traces de calcaire. | • Le réservoir de sel est-il vide / l'adoucisseur d'eau est-il régle correctement? • Le distributeur de produit de rincege est-il régle sur un dosage trop faible? |
| Le lavve-vaisselle est bruyant. | • Les pieces de vaisselle se cognent-elles lesunes contre les autres? • Le bras de lavage touche-t-il la vaisselle? |
| Sifflement pendant le lavage. | • Ce n'est pas un dysfonctionnement. |
| La vaisselle n'est pas tout à fait sèche et ne brille pas. | • Le distributeur de produit de rincege est-il vide? • La vaisselle a-t-elle étant laissée trop longtemps dans le lavve-vaisselle? |
| La portec est difficile à fermer. | • Le lavve-vaisselle est-il de niveau? |
| Le bras de lavage ne tourne pas. | • La vaisselle est-elle correctement chargée? |
En cas d'anomalie de fonctionnement
Si levoyant « Fin » clignote, il est possible de résoudre l'anomalie vous-même. Lorsque l'anomalie est résolue, appuyez sur la touche Marche / Arrêt et le programme se poursuit. Si l'anomalie persiste ou se produit, contactez votre service après-vente. Si d'autres voyants clignotent, informez-en également votre service après-vente.
| Symptôme Solution | |
| Levoyant « Fin » de cycle de programme clignote. | •Le robinet d'arrivée d'eau est-il ouvert? •Le filtre à l'intérieur du tuyau d'arrivée d'eau est-il bouché? •Le tuyau d'arrivée d'eau est-il plié ou obstrué? |
N'essayez jamais de réparer vous-même le lave-vaisselle. Les réparations effectuées par des personnes non agrées ou inexplémentées risquent de causeurs des blessures ou de graves dysfonctionnements.
Service après-vente
En cas d'anomalie de fonctionnement, reportez-vous à la partie « En cas d'anomalie de fonctionnement ». Si malgré toutes les vérifications une intervention s'avere nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (démenagement de votre part, fermeture du magasin où vous avez effectué l'achat ...), veillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Àpès Vente.
En cas d'intervention sur votre apparéil, exigez du Service ÀpRES VENTE les Pièces de Rechange certifiées Constructeur.
Garantie
Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.
Sous son entiere initiative et responsabilité,Vote Vendeur repondra à toutes vos questions concernant l'achat de suaure appeareil et les garanties qui y sont attachées. N'hésitez pas à le contacter.
A l'attention de l'installateur
Tous travaux electriques nécessaires à l'installation de cet apparéil doivent être réalisés par unElectricien qualifié.
Tous travaux hydrauliques nécessaires à l'installation de cet apparéil doivent être réalisés par un plombier qualifié.
Caracteristiques techniques
| Capacité : Couverts et vaiselle pour 6 personnes conformément à la norme EN 50242 | |
| Dimensions : Hauteur 447 mm | Largeur 546 mmProfondeur (jusqu'au bord de la porte) 480 mmProfondeur (jusqu'au milieu de la porte) 490 mm |
| Poids : Net 22 kg | |
| Pressions d'eau : Minimum 80 kPa | (0,8 bar)Maximum 1000 kPa (10 bar) |
| Informations électriques : Alimentation électrique 230 V - 50 HzFusible 10 AElément chauffant 1100 WPuissance nominale 1180 W | |
Déballage
A la réception de l'appareil, déballez-le ou faites-le déballer immidiatement. Vérifiez son aspect général. Faites les eventuelles réserves par écrit sur le bon de ivraison dont vous garderez un exemplaire.
Ne laïsez jamais les emballages à portées des enfants.
Accessoires
Vérifiez la présence des accessoires suivants avec le lave-vaiselle lors du déballage :
- Un entonnoir pour replir le réservoir de sel régencerant (1)
- Coude pour le tuyau de vidange (2)
Utilisation
Votre appeareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été concu.
Emplacement
L'appareil est concu pour etre instalé sur un évier de cuisine ou un plan de travail.
Placez l'appareil, si possible, à proximé d'une arrivée d'eau (robinet) et d'une évacuation.
Pour fonctionner de manière optimale, l'appareil doit etre est installede niveau. Les pieds reglables (plages de reglage: 5mm ) chacun permettent de placer l'appareil parfaitement de niveau.
La conception de votre lave-vaisse ne permet pas l'encastrement d'une table de cuisson.
Installation
Arrivée d'eau
Cet apparéil est équiné d'une sécurité qui empêche le retard de l'eau usée à l'intérieur du lave-vaisselle. Ces fonctions sont conformes aux réglementations en vigueur de sécurité technique en matière d'eau.
Si le siphon d'évacuation de votre évier a une vanne de non retard incorporee, cela peut empêcher l'évacuation correcte du lave-vaisselle. Nous vous conseillons donc de l'enlever.
Ce lave-vaisselle peut être alimenté en eau froide ou chaude jusqu'à 65^ maximum. Nous vous conseillons néanmoins le raccordement à une arrivée d'eau froide.
Contrôlez que la pression de l'eau d'alimentation n'excède pas les valeurs indiquées dans les caractéristiques techniques.
Votre société de distribution d'eau peut vous renseigner sur la pression de l'eau de votre région.
Il est important de placer pres de la machine un robinet d'arrêt d'eau, facilement accessible. Il existe des mitigeurs pour cuisine, avec raccord pour lave-vaisse l ainsi que des adaptateurs qui permettent le branchement sur d'anciens modèles de robinets.
Branchez le tuyau à un robinet avec un raccord 20/27 (3/4") ou à une prise d'eau.
Vérifiez que les deux extrémités du tuyau soient bien visées afin d'éviter d'eventuelles fuites d'eau.
Le tuyau d'arrivée d'eau ne doit pas être raccordé à toute forme de tuyau de rallonge. S'il est trop court, le tuyau entier doit être remplace par un tuyau haute pression plus long, spécialement concu à cette fin.
Evitez toute piuire ou étranglement du tuyau qui pourrait empêcher ou ralentir le passage de l'eau.
L'extrémité du tuyau branchée à l'appareil peut être orientée selon les besoins, il suffit de desserrer l'écrou de fixation. Revissez-le bien pour éviter les fuites d'eau.
Vérifiez que l'écrou est bien serré avant demettre la machine en place.
Utilisez uniquement le tuyau d'arrivee fourni avec le lave-vaiselle, ne réutilisez pas un ancien tuyau d'arrivée.
Installation
Vidange
Contre les dégats des eaux, le lave-vaisselle est équipé d'un système de sécurité. En cas de dysfonctionnement, la pompe de vidange se met automatiquement en marche et l'eau restante dans le lave-vaisselle est pompée vers l'extérieur.
Le système de sécurité d'eau fonctionne également lorsque le lave-vaisselle est à l'arrêt. Cependant, le lave-vaisselle doit être branché.
Placez le tuyau de vidange au dessus de I'evier, comme indiqué.
Il peut également être branché au siphon de l'évier. Il ne doit se couver àaucun endroit à une hauteur supérieure à 75 cm au-dessus de la surface sur laquelle est posé le lave-vaisselle. S'il se trouve plus haut, le fonctionnement du lave-vaisselle risque d'être entrave.
Il est également important que ce tuyau ne soit en aucune endroit écrasé ou plié et de s'assurer que le diamètre interieur du tuyau n'est pas inférieur à 13 mm, à aucune endroit. Si le tuyau de vidange est trop long, il peut être facilement coupé à la bonne longueur.
- Coupez le tuyau à la bonne longueur à l'aide d'un couteau pointu.
- Fixez le coude fourni à l'extrémité du tuyau.
Installation
Branchementélectrique
L'installation de votre apparéil doit être réalisée par un technicien qualifié.
L'appareil doit être débranché avant ou pendant l'installation ou dans l'éventualité d'une intervention.
Ce lave-vaisselle ne peut etre branché qu'en monophasé 230V - 50Hz
Calibre des fusibles de ligne (un par phase) : 10 A. Vérifiez que votre compteur et les fusibles peuvent supporter l'intensité absorbée par la machine comptetenu des autres apparéils électriques branchés.
Utilisez un socle de prise de courant importante uneborne de mise à la terre, qui doit être obligatoirement raccordée conformément aux normes en vigueur (NF C 15.100) et aux prescriptions de l'E.D.F.
Notre responsabilité ne saurait être engagée, en cas d'accidents ou incidents provoqués par une mise à la terre inexistante ou défectueuse.
Electrolux Home Products France S.A.S. au capital de 67 500 000 € - 552 042 285 RCS SENLIS
ARTHUR MARTIN ELECTROLUX Pour tener nos engagements, nous écoutons les Consommateurs
Info Conso Electrolux est le lien privilégie entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximé pour améliorer sans cette les produits que nous vous proposons.
AVANT L'ACHAT
Toute une equipe répond avec clarté et précision à vos sollicitations concernant l'eventail de nos games de produits et vous apporte desinfos pour vous aider dans votrechoix en fonction de vos propres besoin.
APRÉS L'ACHAT
Exprimez-vous sur la perception que vous avez de nos produits et leur satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos appareils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tener l'engagement de la marque dans le plus grand respect du Consommateur.
A bientot!
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).
Info Conso
Electrolux
BP 50142 - 60307 SENLIS CEDEX
Tel.: 08 90 71 03 44 (0,15 € TTC/mn)
Fax:0344622154
E-MAIL:info.conso@electrolux.fr
Permanence téléphonique du lundi au vendredi
Pour toute question technique :
Centre Contact Consommateurs
BP 20139-60307 SENLIS CEDEX
Tel.: 08 92 68 24 33 (0,34 € TTC/mn)
E-MAIL: ehp.consommateur@electrolux.fr
Permanence teléphonique du lundi au vendredi
ARTHUR MARTIN
Electrolux
Pour une vie plus facile.
