MODE D'EMPLOI ASF 1649 ARTHUR MARTIN ELECTROLUX
Notice d'utilisation
lave-vaisse
ASF 1649
ARTHUR MARTIN
Electrolux
Sommaire
A l'intention de l'utilisateur
Avertissements importants 3
Description de l'appareil 5
Le bandeau de commandes 5
Mise en service 6
L'adoucisseur d'eau 6
Le produit de rangage 8
Chargement de votre apparéil 9
Le produit de lavage 11
Guide de lavage 12
Tableau des programmes 13
Comment faire un lavage? 14
Entretien et nettoyage 15
En cas d'anomalie de fonctionnement 17
Conditions de garantie 18
Service après-vente 19

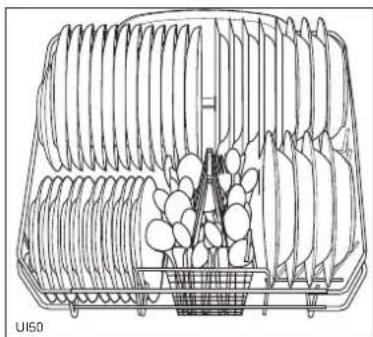

Information pour essais comparatifs 20
Caracteristiques techniques 20
A l'intention de l'installateur
Instructions pour I'installation 21
Raccordement d'eau 21

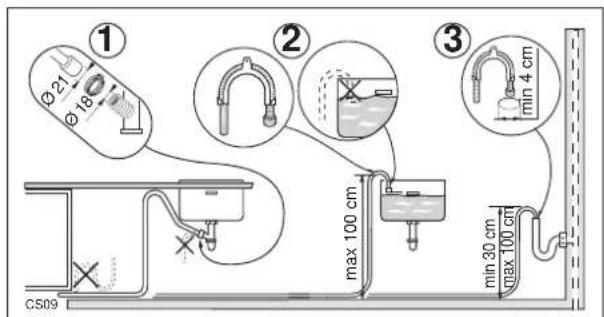

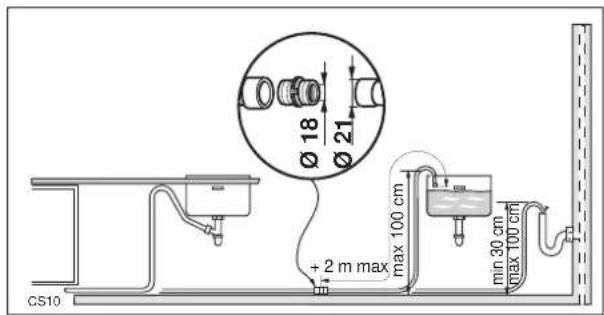

Evacuation d'eau 22
Raccordement electrique 22
Réglage du plan de travail de l'appareil 23

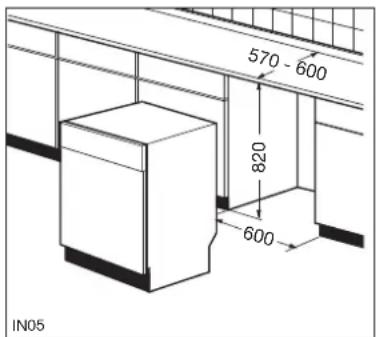

Encastrement de l'appareil 23
Mise à niveau 23
Comment dire votre notice d'utilisation?
Les symboles suivants vous guideront tout au long de la lecture de votre notice:
Instructions de sécurité
1.2.3. Description d'opérations étape par étape
Conseils et recommendations
Protection de l'environnement
Avertissements importants
Conserve cette notice d'utilisation avec l'appareil. Si l'appareil devait etre vendu ou cede à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utiliseur pourra alors etre informé du fonctionnement de celui-ci des avertissements s'y rapportant.
Ces avertissements ont ete redigés pour voite sccurite et celde d'autrui.
Utilisation
- Cet apparéil a été concu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
- A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement.
Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemple. - Voiture apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été lié.
- Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet articleil. Cela représentait un danger pour vous.
- Débranchez toujours la prise de courant et fermez le robinet d'arrivée d'eau après utilisation de l'appareil.
- Débranchez l'appareil avant toute intervention technique.
- N'ouvre pas la porte de votre lave vaisselle quand celui-ci est en marche.
Arrêtez-le toujours avant. - Evitez dans la mesure du possible d'ouvrir la porte du lave vaisselle lors de son fonctionnement, car il en sort alors de la vapeur brûlante.
- Ne touche pas l'élement chauffant pendant ou immédiatement après la fin d'un programme de lavage.
- Fermez toujours la porte après avoir charge ou sorti la vaisse. Une porte ouverte représenté toujours un danger.
- Les ustensiles qui ont ete en contact avec de l'essence, peinture, debris d'acier ou de fer, produits chimiques corrosifs, acides ou alcalins ne doivent pas etre laves dans votre apparéil.
-
Evitez de placer votre lave vaisselle à proximé immediate d'un apparéil de cuisson ou de chauffage (cuisinière par exemple) ceci afin d'éviter tout risque de dommages d'à la chaleur.
-
N'introduisez pas dans votre lave vaisselle d'articles qui ne sont pas certifiés pour le lavage en machine, tels que couverts à manche en bois, en corne, en ivoire, en argent, porcelainée décorée de motifs fragiles, objets en bois ou en plastique, etc.
- Si vous avez retire une piece de vaisselle de la machine avant la fin du programme de lavage, il est très important de la rincer soigneusement à l'eau courante pour éliminer les restes éventuels de produit de lavage.
- En cas de panne, n'essayez jamais de réparer votre apparéil vous-même. Les réparations effectuees par du personnel non qualifié peuvent provoquer des dommages ou de graves dérèglements.
- Faites particulièrement attention lorsque vous nettoyez votre apparéil: des extrémités métalliques peuvent occasionner des blessures.
- Gardez les emballages hors de portée des enfants.
- Gardez les produits de lavage dans un endroit sur, hors de la portée des enfants.
Veillez à ce que les enfants ne s'assoient ou ne montent pas sur la porte.
Le produit de lavage pour lave vaisselle est dangereux!
Le produit de lavage est très corrosif; tout accident provoqué par ce détergent doit impérativement faire l'objet d'un appel à votre centre anti-poison régional et à un médecin. Si quelqu'un a avalé du produit de lavage pour lave vaisselle, il faut immédiatement contacter le centre antipoison régional et un médecin. En cas de projection de produit de lavage dans les yeux, baignez abondamment à l'eau en attendant l'intervention du médecin. Veillez à ranger ce produit dans un endroit sur, hors de portée des enfants. Ne laisser que jamais la porte ouverte lorsque l'appareil contient du détergent. Nous vous recommendons de replir le réservoir de produit de lavage juste avant de démarrer un programme.
Installation
- Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à unElectricien qualifié.
- Avant de procéder au branchement de votre apparéil lisez attentivement les instructions figurant au chapitre "Raccordement électrique".
- Ne confiez les travaux hydrauliques nécessaires à l'installation de l'appareil qu'à un plombier qualifié.
- Ne confiez les travaux électriques nécessaires à l'installation de l'appareil qu'à un électricien qualifié.
Assurez-vous, après avoir installé l'appareil que celui-ci ne repose pas sur le cable d'alimentation. - Cet apparéil est lourd. Faites attention lors de son déplacement.
Protection de l'environnement
Tous les matéiaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puisent être recupérés et recyclés.
Si vous procédez à la mise à la casse de votre ancien apparéil, mettez hors d'usage ce qui pourrait représenter un danger: coupez le cable d'alimentation au ras de l' apparéil et neutralisez le dispositif de fermeture de porte.
En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention est nécessaire, le service après vente du vendeur de votre apparéil est le premier habilité à intervenir.
A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), consultez le Service Conseil Consommateurs qui vous communiquera alors l'adresse d'un service après vente.
En cas d'intervention sur votre apparéil, exigez du service après vente les pieces de rechange certifiées Constructeur.

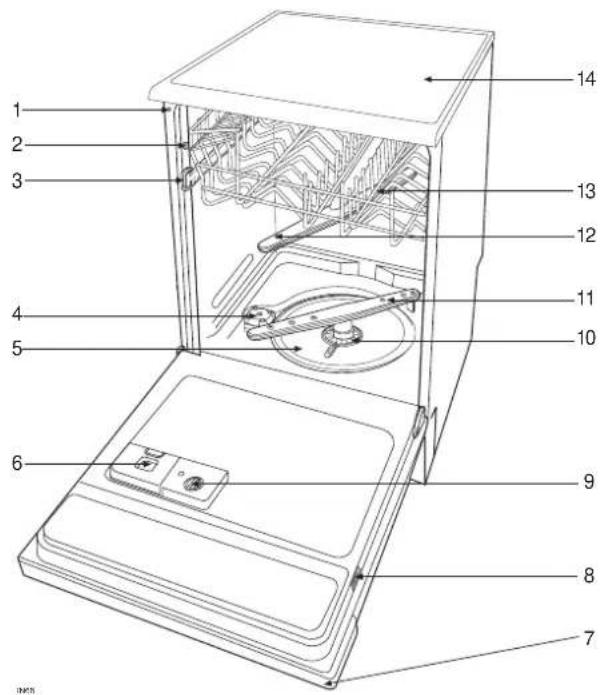

- Réglage adoucisseur
- Guide de porte
- Butée panier supérieur
- Bouchon réserve à sel
- Grand filtré
- Réserve produit de lavage
- Bandeau de commandes

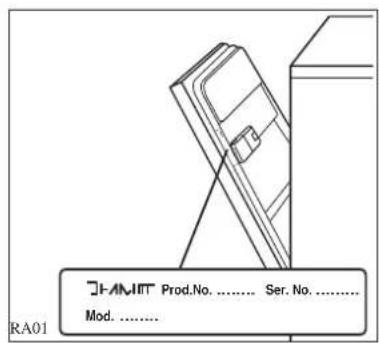

- Plaque signalétique
- Réserve produit de rinceage
- Filtre central
- Bras inférieur
- Bras supérieur
- Panier supérieur
- Plan de travail

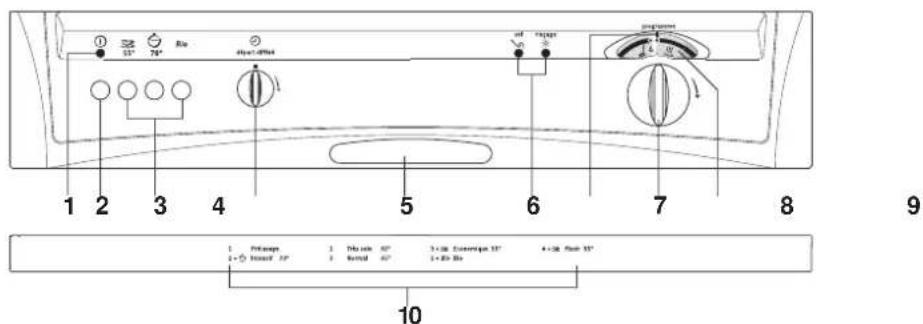

Le bandeau de commandes
- Voyant Marche/Arrêt
- Touche Marche/Arret
- Touches "55" - "70" - "BIO"
- Sélecteur "Départ différé"
- Poignée de porte
- Voyants de contrôle de la réserve de sel regénérant et de la réserve de produit de rinceage
- Repère de début de programme
- Sélecteur programmes
9. Indicateur de déroulement du programme
Il vous indique dans qu'elle phase de lavage se trouve votre apparéil.
Chaque phase est représentée par un symbole:
Prelavage - Attente
Lavage
Rinçage à froid
Rincage a chaud
Sechage à l'air chaud
- Guide programmes de lavage
Mise en service
Avant d'utiliser votre lave-vaisselle pour la première fois:
- Assurez-vous que les raccordements électrique et hydraulique soient conformes aux instructions d'installation.
- Sortir tous les matériaux d'emballage de l'intérieur de la machine.
- Reglez l'adoucisseur d'eau.
- Versez 1 litre d'eau dans le réservoir après replisssez du sel.
- Mettez du produit de rincege dans le réservoir prévu à cet effet.
L'adoucisseur d'eau
Suivant les localités, l'eau contient une quantité variable de sels calcaires et mineraux. Ceux-ci se déposent sur la vaisse laissant des taches et des dépôts blanchâtres.
Plus la teneur en sels est élevé et plus l'eau est «dure».
Le lave-vaisselle est muni d'un adoucisseur et, utilisant du sel regenerant spécial pour lave-vaisselle, il fournit une eau depourvue de calcaire (adoucie) pour les opérations de lavage.
L'adoucisseur peut traiter une eau ayant une durée etteignant 120°TH et possede 6 niveaux de réglage.
Vous pouvez demander le degré de durée de votre eau à la Compagnie Locale des Eaux.
L'adoucisseur est regle d'origine au niveau 2.
Vou puez selectionner un niveau de réglage différent de celui qui a eté prévu en usine.
| Dureté de l'eau | Niveau | Emploi Sel régissant | ||
| °dH degrés allemands | * °TH degrés français | PPM (Particules par millions) | ||
| <4 | <8 | 0-80 | 0 | NON |
| 5-11 | 9-20 | 81-200 | 1 | OUI |
| 12-22 | 21-40 | 201-400 | 2 | OUI |
| 23-34 | 41-60 | 401-600 | 3 | OUI |
| 35-50 | 61-90 | 601-900 | 4 | OUI |
| 51-67 | 91- 120 | 901-1200 | 5 | OUI |
TH = Degre hydrotimétrique
Si la durée de votre eau est inférieure aux degrés de niveau 1, il n'est pas nécessaire d'utiliser de Sel régénérant car elle est déjà douce.
Reglez donc l'adoucisseur d'eau au niveau 1 sans utiliser de sel regénérant. Dans ce cas levoyant de contrôle Sel su le bandeau de commandes restera toujours allumé, lorsquela machine est en service.

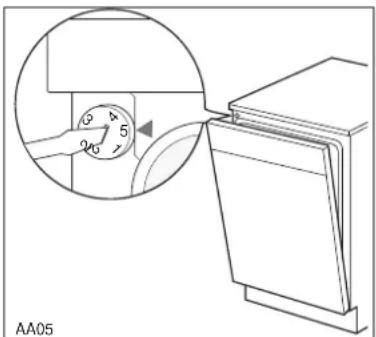

Réglage de l'adoucisseur:
Nous vous conseillons d'effectuer cette opération lors de la mise en service de votre lave vaisselle.
Au moyen d'un tournevis, amenez le repere du sélecteur situé dans le coin supérieur droit de la machine sur la position désirée.
Remplissage du réservoir de sel
N'utiliser que du sel spécifique pour lavevaisselle.
N'utilisez jamais de sel de cuisine, I'adoucisseur risquerait de se colmater.
D'autres types de Sel contiennent certaines substances qui pourrait rendre inefficace votre adoucisseur.
Le replissage du réserve doit etre effectue juste avant de commencer un programme de lavage, a l'exclusion du programme "Lavage d'attente",eci afin d'eviter que d'eventuels grains de sel ou I'eau salée ne provoquent la corrosion.

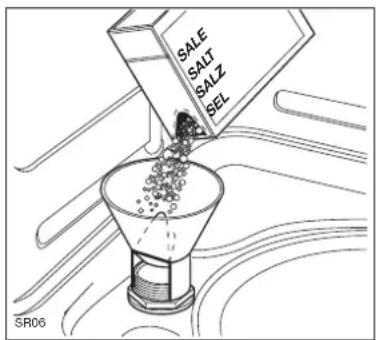

Pour replir le réservoir:
- Retirez le panier inférieur.
- Devissez et otez le bouchon du réservoir.
- Versez un litre d'eau dans le réservoir (ceci n'est indispensable que lors du premier remplissage).
- A l'aide de l'entonnoir livre avec l'appareil, remplissez le réservoir de sel. Le réservoir de sel contient always de I'eau. Il est donc normal que celle-ci deborde lorsque vous versez du sel dans ce réservoir.
- Revissez soigneusement le bouchon en vous assurant qu'il n'y ait pas de Sel sur le filtage et sur le joint.
- Revissez hermetiquement le bouchon.
Par la suite, il suffit d'ajouter périodiquement du sel dans le réservoir.
Cette opération est à effectuer chaque fois que le voitant de contrôle du sel sur le bandeau de commande s'allume.
Levoyant de contrôle de la réserve de sel régénérant, s'allumant quand le réservoir de sel est vide, resté allumé jusqu'à 2 - 6 heures après l'ajout de sel,voyant Marche/ Arrêt allumé. Si on utilise un type de sel qui se dissout lentement, cette période peut même durer encore plus longtemps. Ceci ne compromet en rien le bon fonctionnement de l'appareil.
Le produit de rinceage
Ce produit évite que l'eau ne reste sur la vaisselle sous forme de gouttelettes laissant des taches blanches après séchage.
L'admission du produit de rincege se fait automatiquement au moment du dernier rincege.
Le réservoir situé à l'intérieur de la porte peut contenir environ 110ml de produit de rinceage, quantité suffisante pour 16 à 40 programmes de lavage, en fonction de la dose programmée.
Ne versez jamais de produit de lavage dans le réservoir de produit de rincege.

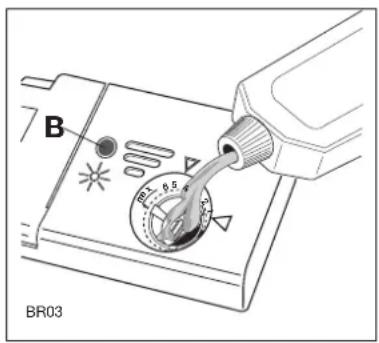

Remplissage du réservoir de produit de rinceage

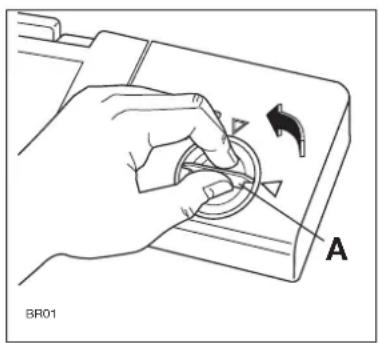

- Ouvrez le réservoir en tournant le bouchon (A) vers la gauche.
- Versez le produit de rincege dans la goulotte de replissage, jusqu'à ce que le réservoir soit plein. Le témoin (B) situé à gauche présente alors une colorationASFRE
Refermez bien le bouchon
Le liquide qui s'est eventuèlement écoulé hors du réservoir pendant le remplissage doit être soigneusement nettoyé à l'aide d'un papier absorbant, ici afin d'éviter une importante formation de mousse au lavage suivant.
Contrôle de la réserve de produit de rençage.
Lorsque le voyant de contrôle du produit de rincege sur le bandeau de commandes s'allume, replissez le réservoir.

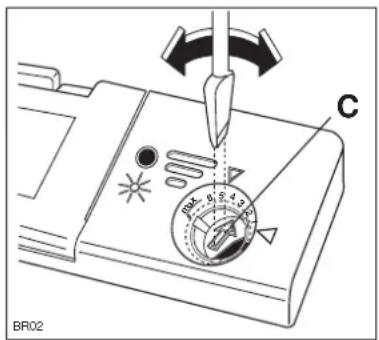

Dosage du produit
Selon les résultats de lavage obtenus, reglez la dose de produit en agissant sur le selecteur à 6 positions (C) situé à l'intérieur de la goulotte de replissage (position 1 dose minimum, position 6 dose maximum).
Lors des premières utilisations, nous vous conseillons la position 3.
Augmentez graduelles la dose si vous observez sur la vaisseles des gouttes d'eau ou des taches de calcaire; diminuez la dose au contraire si vous notez la presence de rayures blanchâtres (voir figure ci contre).
Chargement de votre apparéil
Rangement de la vaisselle
Avant de placer la vaiselle dans l'appareil, débarrasssez-la de tous les déchets alimentaires qui boucheraient les filtres et réduiraient l'efficacité du lavage.
Ne lavez pas en machine de la vaiselle de petite dimension qui pourrait facilement sorting des paniers.
Tirez les paniers pour y charger la vaisselle.

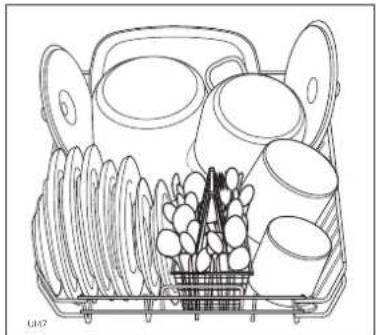

Le panier inférieur
Le panier inférieur est destiné à receivevoir les casseroles, les couvercles, les assiettes, les saladiers, les couverts, etc.
Les plats et les grands couvercles seront disposés de préférence autour du panier, de manière à ne pas générer la rotation du bras supérieur.
Il est possible d'abaisser simplement et rapidement les deux rangiées de picots qui se trouvent à l'arrière du panier inférieur, pour pouvoir charger plus commodément des casseroles et saladiers.
Pour abaiser les picots:
tirez-les légèrement vers le haut et inclinez-les.
Pour les redresser:
il suffit de les remetre en position verticale.

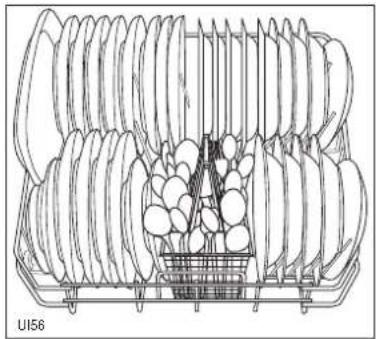

Le panier à couverts
Les couteaux longs places verticalement constituent un danger potentiel.
Les couverts et utensiles longs (louches) ou tranchants, comme les couteaux à découvert, doivent être placez horizontally dans le panier supérieur.
Faites attention lorsque vous chargez ou sortez des objets tranchants comme des couteaux.
On placera les couverts dans le petit panier amovible, les manches tournés vers le bas.
Si ces derniers traversent le fond du panier et risquent de gérer la rotation du bras inférieur, returnez-les.
Intercalez les cuillères entre les autres couverts pour éviter qu'elles ne s'emboitent.
Les couverts en argent ont tendance à noircir s'ils sont mélangés à des couverts en inox.
Séparez l'argenterie des autres métaux.
Disposez-les dans le panier à couverts, séparés des autres.

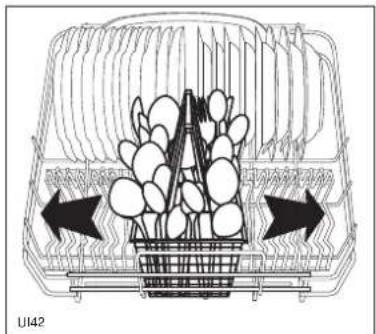

Le panier à couverts peut être déplaced de la droite vers la gauche (sur le largeur du panier inférieur).

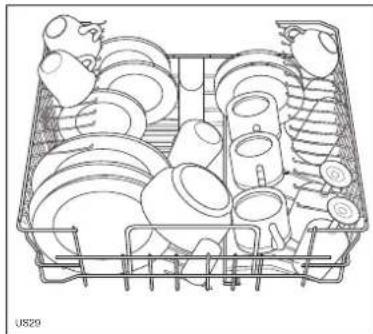

Le panier supérieur
Le panier supérieur est prévu pour receivevoir des assiettes (à dessert, soucoupes, plates et creuses jusqu'à 24 cm de diamètre), des saladiers, des tasses et des verres.
Les verres à pied peuvent être suspendus aux portetasses.
Disposez les pièces en quinconce au-dessus et au-dessous du support à tasses rabatable, afin que l'eau puisse bien asperger toutes les parties.
L'étrier peut être relevé pour maintainir les pieces haute.
Il est préférible de ranger les objets légers (récipients en plastique concus pour être lavés en lave vaisselle) dans le panier supérieur et de les/disposer de façon à ce qu'ils ne se retournent pas.
Avant de fermer la porte, assurez-vous que les bras puissant tourner librement.
Réglage en hauteur du panier supérieur
Si vous doivent l'asseoir des assiettes très grandes (plus de 27 et jusqu'à 31 cm de diamètre) vous pouvez les désposer dans le panier inférieur après avoir placé dans la position la plus haute le panier supérieur.
Pour cela:
- Tirez le panier vers vous.
- Attrapez les cottes et tirez vers le haut.

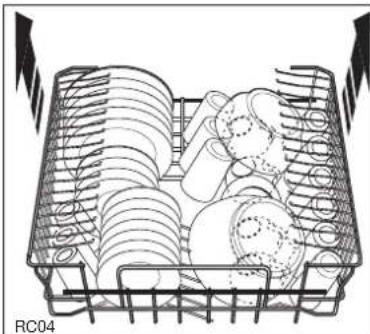

Pour remettre le panier en place:
- attrapez les côtes latéraux, tirez de nouveau vers le haut, puis laïsez le panier redescendre lentement, en le soutenant légarement.
Après cette opération, il ne sera pas possible de ranger dans le panier supérieur des assiettes ayant plus de 20 cm de diamètre et d'utiliser les portes-tasses.
Fermez toujours la porte après avoir chargé ou sorti la vaisse. Une porte ouverte représentée toujours un danger.
Le produit de lavage
N'utilisez que des produits de lavage pour des lave-vaisselle menagers.
Le produit de lavage pour lave vaisselle est dangereux. Reportez-vous au paragraphe "AVERTISSEMENTS IMPORTANTS" Ce produit est un détergent en poudre, liquide ou sous forme de pastille spécialement adapté au lavage de la vaisselle en machine.

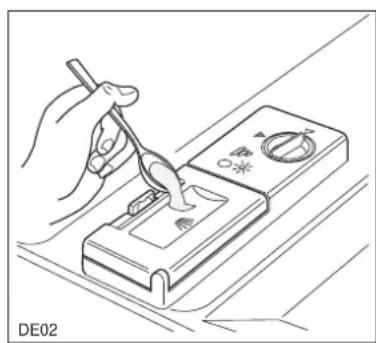

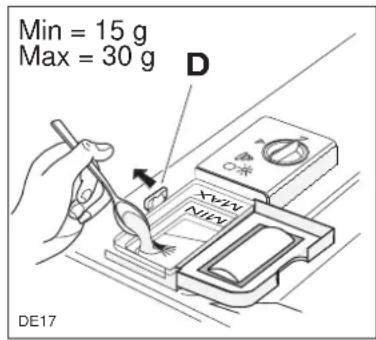

Pour l'emploi de détergent en poudre procédez comme suit:
- Ouvrez le distributeur situé à l'avant de la contreporte, si le couvercle est fermé actionné le cliquet de fermeture (D).
- Ajoutez le dédTangent en suivant les recommendations données dans le tableau des programmes.
Les produits de lavage n'exceptant pas tous identiques, consultez également les instructions figurant sur les emballages.
- Refermez le couvercle.
- Ajoutez de toute façon une petite dose de produit au-dessus su couvercle du bac pour tous les programmes avec un prélavage, en suivant les instructions du tableau des programmes.
Pour l'emploi de détergent en pastilles, procédez comme suit:
- Pour tous les programmes, posez 1 pastille entière dans le bac du détergent.
- Refermez le couvercle.
- Pour tous les programmes avec prélavage, posez une portion d'une autre pastille sur le couvercle du bac.
Nous vous rappelons que le produit de lavage ne peut garantir une propriété complète s'il est employé en quantité insuffisante; s'il est employé en excès, il n'amélioreras pas les résultats et constituera un gaspillage. N'utilise pas en excès le produit de lavage afin de contributor à la protection de l'environnement.
Il est possible de se procurar maintainant dans le commerce des nouveaux produits de lavage compacts, avec un degré d'alcali réduit dont les substances difficilement dégradables sont remplacées par des enzymes naturelles (non polluant pour l'environnement). Ces enzymes agissant déjà à une température de 50^ . En utilisant le programme Bio, on obtient les mêmes résultats de lavage qu'avac un produit traditionnel à 65^ . Lorsqu'on lave de la vaisse avec des produits compacts ne contenant pas de phosphates, replisssez l'adoucisseur de sel, même lorsque la durée de l'eau est de 7^ afin d'éviter des dépôts calcaires sur la
Guide de lavage
Pour economiser de l'énergie
Rangez la vaisselle sale dans les paniers immédiatement après usage. Ne procédez au lavage que lorsque l'appareil est chargé en totalité.
Effectuez eventuèlement le programme «Lavage d'attente» (voir le tableau des programmes) pour éviter que les résidus ne sechent trop avant le lavage complet.
Il est inutile de passer au préalable la vaisse sous l'eau courante.
Selectionnez un programme économique en presence de vaisselle peu sale, en suivant les indications reportées dans le tableau des programmes.
Pour obtenir les valeurs résultats de lavage et de sechage
Les casseroles contenant des alimentes attachés ou brûlés doivent faire l'objet d'un trempage préalable.
Disposez toujours les casseroles, les tasses, les verres, etc., tournés vers le bas.
Inclinez légèrement les objets bombés pour faciliter le passage de l'eau.
Evitez le contact entre les pieces de vaisse, pour obtenir de plusieurs résultats de lavage.
Laissez la porte de l'appareil entrouverte en fin de programme pour permettre le séchage naturel de la vaisselle.
Attendez quelques minutes avant devoir la vaisse;
vous obtiendrez de plusieurs résultats de sechage.
Videz d'abord le panier inférieur; vous évitezez ainsi que la vaisselle du panier supérieur goutte sur la vaisselle du panier inférieur.
Vaisse non indiquée pour le lavage en lave-vaisselle
La vaisse suivante n'est pas indiquée pour le lavage en lave-vaisse (bien qu'elle soit vendue comme pouvant etre lavee en lave vaisse):
- Les couverts avec manche en bois ou en corne ou constitués d' éléments collés
- Les couverts en bronze
- Les cassetoles avec manche en bois
- Les objets en aluminium
- Les objets en cristal
- Cristal
- Objects en plastique
- Porcelaines anciennes ou peintes à la main
Certaines décorations ne sont pas garanties pour résister au lavage en machine et peuvent perdre leurs couleurs.
Les objets en cristal et en plastique, si leur lavage en lave vaisselle n'est pas garanti, devront etre lavés à la main.
Certaines qualités de verre peuvent devenir opaques après de nombreux lavages en machine.
Les couverts en argent ont tendance à noircir s'ils sont mélangés à des couverts en inox. Disposezles dans le panier à couverts, séparés des autres.
Les objets en fer ou en fonte peuvent rouiller et tacher d'autres pieces de vaisse.
L'aluminium a tendance à noircir, le cuivre, l'étain et le laiton ont tendance à se tacher.
En cas de doute, prenez contact avec le fabricant de I'objet.
Au moment où vous achetez de la nouvelle vaisselle, vérifie si elle est indiquée pour le lavage en lave vaisselle.
Trois sortes de produits spécialément étudiés pour les lavevaisselle sont nécessaires au bon fonctionnement de votre apparéil.
UN PRODUIT DE LAVAGE
UN PRODUIT DE RINÇAGE
DUSEL REGGENERANT
Utilisez toujours des produits de lavage et rincege de même marque.
Tableau des programmes
| Programme Degré de salissure et type de vaiselle | Position départprogrammateu | Touché àenforcer | Doses conseillées de | Descriptiondu cycle | ||
| dans le réservoir | sur le couvercle du réservoir | |||||
| Prélavage | Tous types desalissures,chargement partieldevant être complétéplus tard dans lajournée. | 1 | MarcheArrêt | / | / | 1 rincege à froid, (pour éviter que les résiduesd'aliments ne sèchent surla vaiselle). |
| Intensif70° | Très sale.Casseroles etvaisselle variee | 2 | 70°+MarcheArrêt | 25g 10g | Prélavage à l'eau chaudeLavage à 70°C2 rinceges à froid1 rincege à l'eau chaudeSéchage actif | |
| Très sale65° | Normalement sale.Vaiselle variee | 2 | MarcheArrêt | 25g 5g | Prélavage à l'eau froideLavage à 65°C1 rincege à froid1 rincege à l'eau chaudeSéchage actif | |
| Normal65° | Légèrement sale.Vaiselle variee | 3 | MarcheArrêt | 25g / | Lavage à 65°C1 rincege à froid1 rincege à l'eau chaudeSéchage actif | |
| Economique55° | Normalement sale.Vaiselle variee | 3 | 55°+MarcheArrêt | 25g / | Lavage à 55°C1 rincege à froid1 rincege à l'eau chaudeSéchage actif | |
| Bio | Normalement sale.Vaiselle variee | 2 | Bio+MarcheArrêt | 25g 5g | Prélavage à l'eau froideLavage à 50°C1 rincege à froid1 rincege à l'eau chaudeSéchage actif | |
| *Flash55° | Légèrement sale.Vaiselle variee,vaisselle pour buffets | 4 | 55°+MarcheArrêt | 25g / | Lavage à 55°C1 rincege à froid1 rincege à l'eau chaude | |
- C'est un programme spécial qui permet de laver, en peu de temps, un chargement complet d'assiettes, verres et vaissele peu sale (sauf les casseroles) en permettant leur utilisation immédiate.
Comment faire un lavage?
1. Vérifiez la propriété des filtres
Vérifiez qu'ils soient propres et correctement positionnés (voir paragraphe «Entretien et nettoyage»)
2. Effectuez le contrôle des réservoirs de sel et de produit de rinceage
3. Disposez la vaisselle dans l'appareil
Débarrasssez la vaisselle des résidus alimentaires.
Tirez le panier inférieur et placez-y casseroles,
assiettes et couverts.
Tirez le panier supérieur et placez-y assiettes, verres, tasses etc...
Poussez les paniers à l'intérieur de la machine.
4. Assurez-vous que les bras de lavage ne sont pas génés dans leur rotation
5. Dosez le produit de lavage
Verse la dose correcte de produit de lavage dans le distributeur, suivant les indications du tableau des programmes.
Refermez le couvercle du distributeur de produit de lavage
6. Fermez la porte du lavevaisselle
7. Sélectionnez le programme
Tournez le sélecteur dans le sens des aiguilles d'une montre, jusqu'à ce que le numéro du programmeChoisi coïncide avec le repère fixe sur le bandeau de commandes.
Reportez-vous au tableau des programmes pour désir la température convenant au programme affché.
8. Sélection d'un départ différé
Le sélecteur vous permet de retarder le départ du programme de lavage de 3, 6, 9 ou 12 heures.
Tournez le selecteur "départ différé" vers la droite jusqu'à ce que le repère situé sur le selecteur coincide avec le délambda choisi (exampie: le chiffre 3 correspond à un départ prévu dans 3 heures).
9. Mettez le lave-vaisselle en marche
Appuyez sur la touche «Marche/Arrêt»; le voyant de fonctionnement s'allume et le programme commence
Si vous foulez interrompre le programme en cours, faites ressortir la touche «Marche/Arret»
Pour remettre l'appareil en fonctionnement, appuyez de nouveau sur la touche; le programme reprendra où il a ete interrompu.
10. Fin de programme
Le lave-vaisselle s'arrête automatiquement. Faites resortir la touche «Marche/Arrêt».
Lorsque le programme est terminé, débranchez l'appareil et coupez l'arrivée d'eau.
Ouvrez la porte et attendez quelques minutes avant devoir la vaiselle: vous evitez de vous brûler et vous obtiendaç de更好地 résultats de sechage.
Nous deconseillons I'ouverture de la portependant le fonctionnement de I'appareil; cependant, un dispositif de sécurité arrete la machine au moment de I'ouverture.
N'ouvre pas la porte pendant la phase de chauffage: de l'eau chaude pourrait vous éclabousser.
Si vous devez absolutement ouvrir la portependant le fonctionnement, eteignez toujours l'appareil au préalable en appuyant sur la touche «Marche/Arrêt»
Evitez dans la mesure du possible d'ouvrir la porte du lave vaisselle lors de son fonctionnement.
Entretien et nettoyage
Nettoyage interieur
Nettoyez les joints d'étanchéité de la porte et les distributeurs de produit de lavage et de rincage avec un chiffon humide.
Tous les trois mois, effectuez un programme de lavage à 65^ sans vaisselle et avec du produit de lavage.

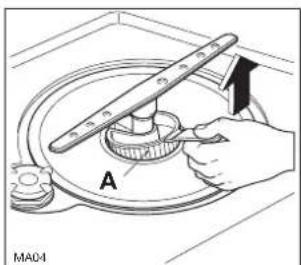

Nettoyage du filtré central
(après chaque lavage)
Les résidus d'aliments peuvent s'accumuler dans le filtrte central (A). Eliminez-les périodiquement en rincant le filtrte sous l'eau courante.
Pour sorting le filtré central:
- il suffit de le prisoner à l'aide de la poignée.
Une fois le nettoyage effectué, remontez le filtré dans son emplacement d'origine, en poussant jusqu'à ce qu'il soit bien engagé.

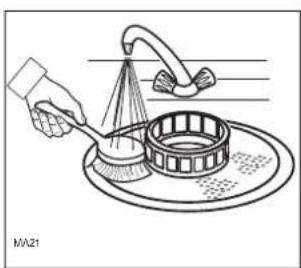

Nettoyage du grand filtré
(unefoisparmois)
Nettoyez le grand filtré (B) des deux côtes, sous l'eau courante et en vous aidant d'une petite brosse.

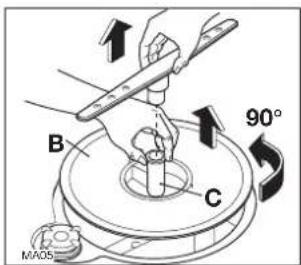

Pour le sortir le grand filtré:
- Otez le bras rotatif en le tirant vers haut.
- Tournez la colonne (C) de 90^ en sens inverse des aiguilles d'une montre, puis sortez le filtré.
- Pour remonter le filtré, inversez les opérations ci-dessus.
- Assurez-vous que le filtré est dans la position correcte, la poignée du filtré doit être positionné vers l'avant de l'appareil.
N'utilise jamais le lave-vaisse sans filtres.
Un positionnement incorrect des filtres entraine de mauvais résultats de lavage.
Un mauvais entretien des filtres peut diminuer l'efficacité de lavage.
Nettoyage extérieur
Nettoyez régulierement les surfaces extérieures de l'appareil et le bandeau de commande avec un chiffon doux humide et, si nécessaire, uniquement avec des détergents doux.
N'employez jamais de produits abrasifs ou de solvants (acetone, trichloréthylene, etc...).
En cas d'absence prolongée
Si vous ne devez pas utiliser l'appareil pendant un certain temps:
- Debranche la prise de courant et coupe l'arrivee d'eau.
- Remplissez le réservoir de produit de rincege.
- Laissez la porte entrouverte pour éviter la formation de mauvaises odeurs.
- Laissez l'intérieur de l'appareil propre.
Précautions contre le gel
Evitez de placer l'appareil dans un local où la température est inférieure à 0^ .
En cas de gel, vidangez l'appareil, fermez le robinet d'arrivée d'eau, débranchez le tuyau d'arrivée d'eau et videz-le.
Déplacement de l'appareil
Si vous devez déplacer l'appareil (lors d'un déménagement, etc...):
- Debranchez-le;
- Fermez le robinet d'arrivee d'eau;
- Retirez les tuyaux d'arrivée d'eau et de vidange;
- Tirez l'appareil hors de sa niche ainsi que les tuyaux.
Evitez de trop incliner l'appareil pendant le transport.
En cas d'anomalie de fonctionnement
Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli. Si vous constatEZ une anomalie de fonctionnement, reportez-vous au texte ci-dessous avant de faire appel au ServiceAprès-Vente.Dans la majorite des cas, vous pourrez y remedier vous-meme.
| Symptôme Solution / Vérifiez que: | |
| L' apparéil ne démarre pas • La porte est correctement fermée. • L' apparéil est branché. • Il n'y a pas de coupure de courant • Les fusibles sont en bon état. • Le programme可以选择 le effectivement sélectionné. • Le départ du programme a été effectivement commandé (touche "Marche/Arrêt" enclenchée) | |
| L'eau n'arrive pas lors de la mise en marche | • Le robinet d'arrivée d'eau est effectivement ouvert. • Il n'y a pas de coupure d'eau. • Le tuyau d'arrivée d'eau n'est pas pié ou obstrué. |
| Les filtres sont bouchés • Les filtres sont propres. | |
| Les bras de lavage ne tournent pas | • Le vaissele est correctement chargée. |
| L' apparéil n'évacue pas l'eau | • Le tuyau d'évacuation n'est pas pié. • L'évier n'est pas bouché. • La rallonge du tuyau d'évacuation convient effectivement. • Il y a effectivement une entrée d'air à l'extrémité du tuyau de vidange. |
| Trop de bruit pendant le lavage | • Les pieces de vaissele ne se cognent pas entre elles. • Les bras de lavage ne touchent pas la vaissele. |
| La porte se ferme difficilement | • Le lave vaissele est de niveau et est correctement encastré. |
| La vaissele n'est pas propre | • Les paniers ne sont pas trop charges. • La vaissele est correctement placeé. • Les bras de lavage ne sont pas bloqués. • Les trous des bras de lavage ne sont pas obstrués. • Les filtres ne sont pas bouchés. • Les filtres sont correctement mis en place. • Le produit de lavage est correctement dosé et convient au lavage en lave vaissele. • Le produit de lavage n'est pas devenu dur ou n'est de mauvaise qualité. • Le bouchon du réservoir de sel est correctement fermé. • Le programme de lavage convient au type de salissure de la vaissele. |
| Traces de calcaire | • Il y a effectivement du sel régénérant et que le réglage de l'adoucisseur correspond à la durée de l'eau. |
| Vaissele mal séchée | • Il y a effectivement du produit de rinçage et en quantité suffisante. |
Conditions de garantie
Garantie contractuelle
Pendant 1 an à compter de la mise en service, le constructeur remplacera les pieces défectueuses, sauf dans cas prévus au chapitre "Reserves".
Conditions d'application:
Pour l'application de cette garantie, vous devez vous adresser au distributeur qui vous a vendu l'appareil et luiprésenter le Certificat de Garantie.
En complément, le Distributeur Vendeur pourra ou non prendre à sa charge les frais de main d'oeuvre, ainsi que les frais de déplacement et de transport, selon les conditions de vente qu'il pratique.
Reserves:
Nous attirons votre attention sur le fait que cette garantie ne pourrait être appliquée:
-
si les détiériorations proviennent d'une cause étrangère à l'appareil (chocs, variations anormales de la tension électrique, etc.) ou du non-respect des conditions d'installation ou d'utilisation indiquées dans cette Notice d'Utilisation, fausse manoeuvre, néligence, installation défectueuse ou non conforme aux règes et prescriptions imposées par les organismes de distribution de l'Electricité, de l'Eau, du Gaz, etc.
-
si l'utilisateur a apporté une modification sur le matériel ou enlevé les marques ou numeros de série.
- si une réparation a été effectuee par une personne non agrée par le constructeur ou le vendeur.
- si l'appareil a ete utilise a des fins commerciales ou industrielles ou pour d'autres buts que des buts menagers pour lesquels il a ete concu.
- si l'appareil a eté acheté ou réparé hors du territoire français.
Garantie légale
Les dispositions de la garantie contractuelle ne sont pas exclusives du bénéfice, au profit de l'acheteur, de la garantie légale pour defaults et vices cachés, le dite garantie s'appliquant en tout état de cause dans les conditions des articles 1641 et suivants du Code Civil.
Garantie Européenne ARTHUR MARTIN / Electrolux
Si vous deviez déménager vers un autre pays d'Europe, la garantie accompagne votre apparéil jusqu'à votre nouvelle résidence, aux conditions suivantes:
La date de depart de la garantie est la date d'achat du produit.
- La durée de la garantie ainsi que son étendue (pièces et/ou main d'oeuvre) sont celles en vigueur dans le nouveau pays où l'appareil est utilisé.
- Le bénéficiaire de la garantie est le propriétaire de l'appareil. La garantie ne peut etre cedee ou transferee a une autre personne.
- Voiture nouvelle résidence est dans l'Union Européenne ou dans un pays de l'Association Européenne de Libre Echange.
- L'appareil est installé et utilisé conformément aux instructions de la notice d'utilisation, et utilisé à des fins domestiques normales (ceci excluant notamment tout usage intensif, professionnel ou semi-professionnel).
- L'appareil est installé conformément aux normes de sécurité et à la législation en vigueur dans votre nouveau pays de résidence.
Pour toute question concernant la garantie européenne, vous pouvez prendre contact avec l'un de nos Services Consommateurs:
France
034462222
BP 50142-60307 Senlis Cedex
Allemagne
+49(0)9113232600
Italie
+39(0)167847053
Royaume-Uni
已 + 44(0)1635572799
Suède
+ 46(0)20787750
ServiceAprèsVente
En cas d'anomalie de fonctionnement, reportez-Vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention s'avere nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (démenagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Service Conseil Consommateurs qui vous communiquera alors l'adresse d'un Service ÀpreS Vente.
En cas d'intervention sur votre apparéil, exigez du Service Àpres-Vente les Pièces de Rechange certifiées Constructeur.
Plaque signalétique
En appelant un Service ÀpRES-Vente, indiquez-lui le modele, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur le cote droit de la porte de votre lave vaisselle.
Informations pour essais comparatifs
Avant les essais, il faut replir complètement le réservoir de sel de l'adoucisseur et le réservoir du produit de rincege.
| Norme de contrôle: EN 50242 | |
| Programme comparé: Bio | |
| Chargement: 12 couverts | |
| Sélecteur du produit de rinçage: position 5 | |
| Dosage du détergent: 25 g dans le réservoir | 5 g sur le couvercle du réservoir |

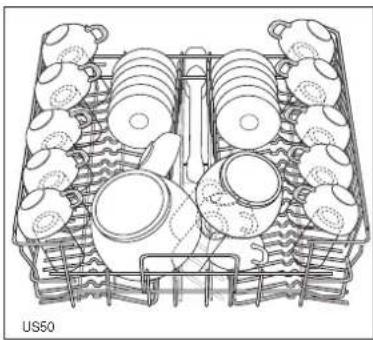

Disposition panier supérieur Disposition panier inférieur

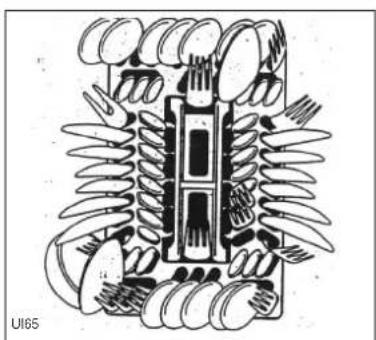

Disposition panier à couverts
\section*{Caracteristiques techniques}
| DIMENSIONS Largeur 60 cm | Hauteur avec plan de travail 85 cm Hauteur sans plan de travail 82 cm Profondeur max. 60 cm Profondeur max. avec porte ouverte | 15.2 cm |
| TENSION/FREQUENCY 230 V - 50 Hz PUISSANCE ABSORBEE MOTEUR LAVAGE 200 W PUISSANCE ABSORBEE ELEMENT CHAUFFANT 2100 W PUISSANCE TOTALE 2300 W | ||
| PRESSION DE L'EAU D'ALIMENTATION | Min. Max. | 50 kPa (0.5 bar) 800 kPa (8 bar) |
| CAPACITÉ | 12 couverts |
Instructions d'installation
Enlevez tout emballage avant d'installer l'appareil.
Placez l'appareil, si possible, à proximé d'une arrivée d'eau (robinet) et d'une évacuation.
Raccordement d'eau
Ce lave-vaisselle peut être alimenté en eau froide ou chaude jusqu'à 60^ max.
Nous vous conseillons néanmoins le raccordement à une arrivée d'eau froide.
Contrôlez que la pression de l'eau d'alimentation n'excède pas les valeurs indiquées dans les caractéristiques techniques.
Votre société de distribution d'eau peut vous renseigner sur la pression de l'eau de votre région.
L'extrémité du tuyau raccordée à l'appareil peut être orientée selon les besoins, il suffit de désserrer l'écrou de fixation.
Evitez toute piurge ou étranglement du tuyau qui pourrait empêcher ou ralentir le passage de l'eau.
Si l'appareil est branché à des conduites neuves ou n'avant pas été utilisées depuis un certain temps, laissez couler l'eau pendant quelques minutes avant de brancher le tuyau d'accuee d'eau.
Vousete viterez ainsi que des dépôts de sable ou de rouille puissant obstruer le petit filtré placé dans le tuyau d'arrivée.
Branchez le tuyau à un robinet avec un raccord 20/27 (3/4") ou à une prise d'eau à branchement rapide (Press Block).
Vérifiez que les deux extrémités du tuyau soient bien visées afin d'éviter d'eventuelles fuites d'eau.
Ce tuyau est muni d'un dispositif de sécurité qui bloque l'entrée de l'eau dans la machine en cas de rupture, par usure, du tuyau interieur.

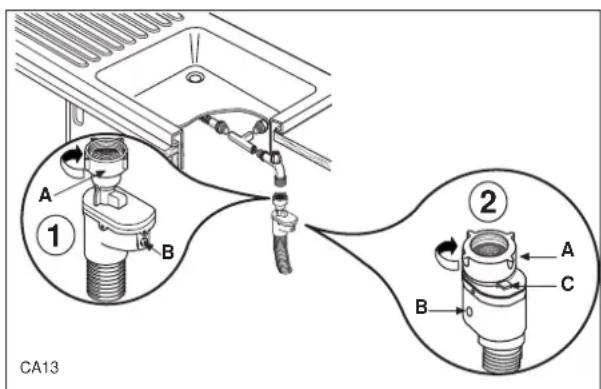

L'inconvénient est signalé par l' apparition d'un signe rouge à la fenêtre (B - ① ②).
Dans ce cas, fermez le robinet d'eau et faites changer le tuyau.
Remarque!
Uniquement pour le tuyau de replissage muni de levier de sécurité qui empêche le tuyau de se dévisser ②.
Pour détacher le tuyau d'arrivée d'eau, appuyez sur le levier jaune de sécurité (C) et faites tourner la bague dans le sens inverse des aiguilles d'une montre.
Vissez correctement l'embout du tuyau (A) pour éviter les fuites d'eau.
Tous travaux électriques nécessaires à l'installation de l'appareil ne seront confiés qu'à un électricien qualifié.
Tous travaux hydrauliques nécessaires à l'installation de l'appareil ne seront confiés qu'à un plombier qualifié.
En cas de débordement ou de fuite d'eau:
Fermez immédiatement le robinet d'arrivée d'eau et débranchez l'appareil.
- Contrôlez l'étanchéité des joints et des raccords.
- Faites appel à votre service après-venture.
Tout raccordement sur une canalisation d'eau entraine obligatoirement un risque de fuite quelles que soient les précautions prises. Aussi, prenez pour règle de toujours fermer le robinet d'arrivée d'eau lorsque vous n'utilise pas le lave-vaisselle.
Évacuation d'eau
L'extrémité du tuyau d'évacuation peut être branchée:
- Au siphon de l'évier, en la fixant éventuellesment avec un collier.
- accrochee au rebord de I'evier, en utilisant la crosse en plastique speciale, prevue a cet effet.
- A une évacuation murale pourvue d'une ventilation spéciale, ayant un diamètre interieur d'au moins 4 cm.
Le branchement pour l'évacuation doit se couver à une hauteur comprise entre 30 cm (minimum) et 100 cm (maximum) du sol.
Le tuyau d'évacuation peut être orienté indifféremment vers la droite ou vers la gauche.
Evitez les piures et les étranglements du tuyau qui pouraient empêcher ou ralentir l'écoulement de l'eau.
Une eventuelle rallonge du tuyau d'évacuation ne devra pas être supérieure à 2 mètres et son diamètre interieur devra être égal à celui du tuyau de l'appareil.
De même, les raccords utilisés pour le branchement doivent avoir un diamètre interieur non inférieur à celui du tuyau d'évacuation.
La rallonge doit reposer au sol et ne monter à la verticale qu'à proximé du système de vidange.
Raccordement électrique
Ce lave-vaisse ne peut etre branché qu'en monophase 230V - 50Hz
Vérifiez que votre compteur et les fusibles peuvent supporter l'intensité absorbée par la machine, compte tenu des autres appareils électriques branchés.
Utilisez un socle de prise de courant importante une borne de mise à la terre, qui doit être obligatoirement raccordée conformément aux normes en vigueur.
Le branchement devra etre execute en respectant les normes en viqueur.
La ligne d'alimentation électrique partant du compteur ne devra pas être inférieure à 2,5 mm² par conducteur.
Notre responsabilité ne saurait etre engagee, en cas d'accidents ou incidents provoqués par une mise à la terre inexistante ou defectueuse.
Cet apparéil est conforme aux Directives Communautaires suivantes: - 73/23/CEE du 19/02/73 (concernant laasse tension) et modifications successives; - 89/336/CEE du 03/05/89 (concernant la compatibilité électromagnétique) et modifications successives.
Réglage du plan de travail de l'appareil
Vous pouvez déplacer le plan de travail de l'appareil
vers l'avant ou vers l'arrière de 25 mm maximum, de façon à aligner votre apparéil aux meubles de cuisine.
Il suffit de dévisser complètement les deux vis de fixation situées à l'arrière, de placer le plan de travail dans la position désirée et de les revisser.
Encastrement de l'appareil
(sous évier ou plan de travail continu)
En retardant le plan de travail de l'appareil, vous pouvez encastrer celui-ci sous un évier ou sous un plan deja existant, à condition que la niche corresponde aux dimensions du croquis.
Procedez comme suit:
- Pour-retirer le plan de travail de l'appareil enlevez les vis de fixation situées à l'arrière, puis poussez-le et dégagez-le des butées avant en le soulevant.
Lors de l'encastrement de la machine, veillez à ce que les tuyaux d'arrivée d'eau ou de vidange ne soient pas pliers ou écrasés.
Encastrez l'appareil lorsque vous aurez effectué le réglage de la hauteur ainsi que la mise à niveau en agissant sur les pieds régables.
Remarque!
Installez l'appareil de manière à ce qu'il soit facilement accessible en cas d'intervention.
La conception de votre lave vaisselle ne permet pas l'encastrement d'une table de cuisson.
Mise à niveau
Une bonne mise à niveau est indispensable pour une parfaite fermeture et l'étanchéité de la porte.
Dévissez ou vissez les pieds réglibres, afin demettre parfaitement l'appareil d'aplomb.
Une mise à niveau correcte est essentielle pour assurer une bonne fermeture et une bonne étanchéité de la porte. Lorsque l'appareil est correctement mis d'aplomb, la porte ne cogne pas contre les guides de porte situés de part et d'autre de la carrosserie.
En cas de dysfonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir.
A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter:
- L'assistance Technique Consommateurs pour toutes questions techniques.
ou
- Le Service Conseil Consommateurs pour toutes questions ou informations concernant l'utilisation de votre apparéil ou pour toutes autres questions commerciales.
Voutrouvez ci-dessous les coordonnées de ces deux services
En cas d'intervention sur votre apparéil, exigez du Service Àpres-Vente les Pièces de Rechange certifiées Constructeur.
En appelant un Service Àpreès-Vente, indiquez-lui toutes les références et numérores (PNC, N° de série, ...) Ces indications figurent sur la plaque signalétique.
permanence tél. du lundi au vendredi de 8 h 30 à 12 h 30 et de 13 h 30 à 18 h 00
Choisir un nouvel apparéil et/ou conseils d'utilisation
Service Conseil Consommateurs Arthur Martin Electrolux
BP50142 - 60307 SENLIS Cedex
Tel: 034462222 Fax: 0344622154
e-mail: ame-ssc.fau@notes.electrolux.fr
permanence telephonique du lundi au vendredi de 8 h 30 à 18 h 00
Listedes Partenaires Service, consels
d'utilisation, ...
Service "plus" ARTHUR MARTIN Electrolux
7j/7 24h/24
0836682286*
- 2,23 F TTC/mn
