Type de produit	Hotte aspirante
Marque	Amica
Modèle	UH 171513 E
Modes de fonctionnement	Extraction ou recyclage (avec filtre à charbon actif)
Vitesses du ventilateur	3 vitesses (1, 2, 3)
Éclairage	Indépendant, avec interrupteur
Filtre à graisse	Aluminium, lavable au lave-vaisselle ou à la main
Nettoyage filtre à graisse	Au moins une fois par mois
Filtre à charbon	Actif, non lavable, à remplacer
Remplacement filtre à charbon	Tous les 2 mois (plus souvent en usage intensif)
Hauteur de montage minimale	Selon les instructions de la cuisinière (gaz ou électrique)
Alimentation électrique	Vérifier la plaque signalétique (tension secteur)
Type d'installation	Murale, sur un mur vertical au-dessus de la cuisinière
Entretien extérieur	Chiffon humide avec détergent neutre, éviter abrasifs
Garantie	Selon carte de garantie
Sécurité	Ne pas utiliser sans filtre à graisse, ne pas flamber, nettoyage régulier

FOIRE AUX QUESTIONS - UH 171513 E AMICA

Comment nettoyer le filtre à graisse de la hotte Amica UH 171513 E ?

Le filtre à graisse en aluminium doit être nettoyé au moins une fois par mois. Vous pouvez le laver au lave-vaisselle ou à la main avec un détergent doux ou du savon liquide. Ne pas utiliser de produits abrasifs.

À quelle fréquence faut-il remplacer le filtre à charbon ?

Le filtre à charbon actif doit être remplacé tous les 2 mois en utilisation normale, et plus souvent en cas d'usage intensif. Il ne peut pas être lavé ni régénéré.

Comment installer la hotte en mode recyclage (absorption des odeurs) ?

Pour le mode recyclage, vous devez monter un filtre à charbon actif sur la hotte. Il est également conseillé d'installer l'élément d'orientation de l'air si présent. Sur certains modèles, un levier interne permet de passer du mode extraction au mode recyclage.

Que faire si la hotte ne s'allume pas ou ne fonctionne pas ?

Vérifiez d'abord que la hotte est correctement branchée et que la prise secteur est sous tension. Assurez-vous que le câble d'alimentation n'est pas endommagé. Si le problème persiste, contactez le service après-vente agréé.

Comment régler la vitesse du ventilateur ?

Utilisez les boutons de commande (Fig. 4 de la notice) : vitesse 1 pour faible concentration de fumées, vitesse 2 pour normale et vitesse 3 pour forte concentration (friture, grill). Un réglage permet de choisir la vitesse optimale pour un bruit minimal.

Quelle est la hauteur minimale de montage au-dessus d'une cuisinière ?

La hauteur de montage dépend du type de cuisinière. Pour une plaque électrique, référez-vous à la fiche technique de la hotte. Pour une cuisinière à gaz, respectez la distance indiquée dans les instructions de la cuisinière (voir Fig. 1a/b/c de la notice).

Puis-je utiliser la hotte sans le filtre à graisse ?

Non, il est formellement interdit d'utiliser la hotte sans le filtre à graisse en aluminium. Le filtre empêche les graisses de pénétrer dans le moteur et réduit les risques d'incendie.

Comment remplacer l'éclairage de la hotte ?

L'éclairage est indépendant. Pour le remplacer, débranchez d'abord la hotte. Retirez le diffuseur ou l'ampoule selon le modèle. Utilisez une ampoule de même type et puissance (référez-vous à la plaque signalétique). Si nécessaire, contactez un professionnel.

Que faire en cas de coupure de courant ?

La hotte ne fonctionne pas sans électricité. Après le rétablissement du courant, redémarrez-la normalement. Si elle ne répond pas, vérifiez le disjoncteur ou le fusible. Si le problème persiste, faites appel à un électricien qualifié.

Comment contacter le service après-vente Amica ?

Consultez la carte de garantie fournie avec la notice pour les coordonnées du service après-vente. Vous pouvez également vous rendre sur le site web d'Amica ou contacter le revendeur chez qui vous avez acheté l'appareil.

MODE D'EMPLOI UH 171513 E AMICA

• Une ventilation convenable de la pierce doit être prévue (amenée de l'air), lorsque la hotte de cuisine est utilisée simultanément avec des appeareils alimentés par une source d'énergie différente de l'énergie électrique (p.ex. combustibles liquides, chaudières, chauffe-eau). En cas d'utilisation simultanée de la hotte et de foyers dépendant de l'air ambient se trouvant dans la pierce, une exploitation sans danger est possible en respectant une dépression de 0,004 mbar au maximum à l'endroit d'installation de tels apparciels (cette consigne n'est pas applicable lorsque la hotte aspirante est utilisée en version de recyclage).

La hotte ne doit pas servir d'un plan d'appui pour les personnes se trouvant dans la cuisine.

Nettoyez régulièrement la hotte aussi bien à l'extérieur qu'à l'intérieur (AU MOINS UNE FOIS PAR MOIS, tout en respectant les consignes d'entretien containues dans la presente notice). Le non-respect des prescriptions relatives au nettoyage de la hotte et au remplacement des filtres peut provoquer un incendie.

• Si le cordon d'alimentation est endommagé, il doit être remplace dans un centre de réparation spécialisé.

• Il est nécessaire d'assurer la possibilité de débrancher l'ordinateur du secteur en retardant la fiche de la prise de courant ou en déclenchant l'interrupteur bipolaire

• Cet apparéil ne peut pas être utilisé par des personnes (dont les enfants) ayant des CAPACITÉS PHYSiques, sensorielles ou psychologiques limitées, ni par des personnes n'ayant pas l'expérience de cet apparéil à moins qu'elles soient surveillées et informées de son utilisation par une personne responsable de leur sécurité.

Veillez à ce que les enfants n'utilisent pas l'application surveillance

• Verifiez si la tension indiquée sur la plaque signalétique correspond aux paramétres de la section locale du secteur.

Avant le montage, dérouler et redresser le cordon d'alimentation

• Attention! Lors du déballage, garder les matériaux d'emballage (petits sacs polyethylene, morceaux de polystyrene, etc.) hors de portée des enfants.
• ATTENTION : avant de brancher la hotte au réseau électrique, assurez-vous toujours que le cordon d'alimentation a été correctement installé et qu'il N'A PAS été écrase par la hotte lors des opérations de montage. Il est préconis de vérifier le fonctionnement de la hotte avant de commencer les opérations de montage.
• Il'est interduit d'utiliser la hotte sans filtres àGRAISSE en aluminjum.
• Il est formellement interdit de flamber des alimentés sous la hotte.

• En ce qui concerne les mesures techniques et celles en matière de sécurité nécessaires pour l'évacuation des fumées, respectez imperativement les normes et la législation en vigueur émises par les autorités locales compétentes.

• ATTENTION! Le serrage trop faible des vis et des éléments de fixation par rapport aux instructions applicables presente des risques pour la santé et la vie humaine.

Installation - fig. 3...

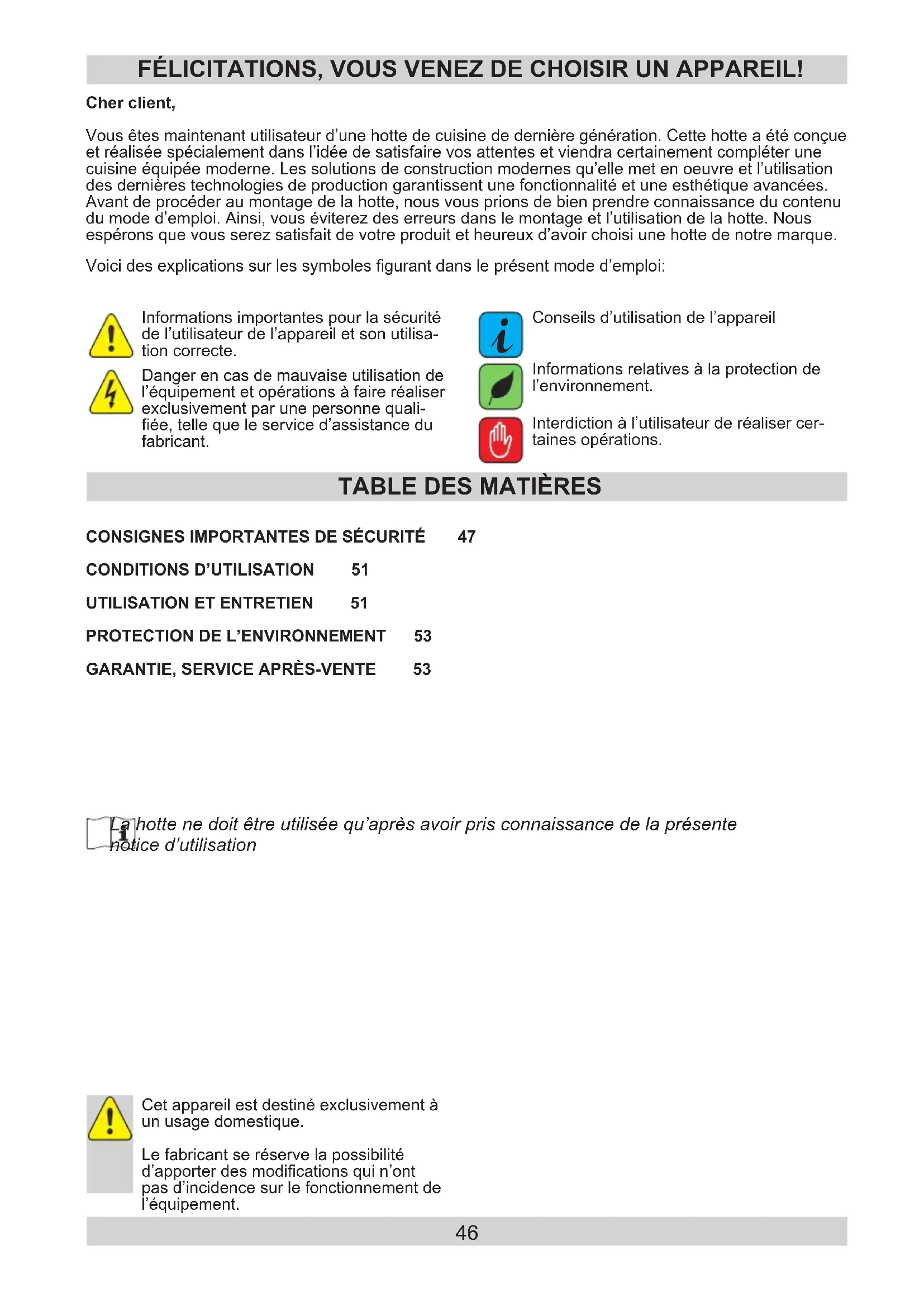

Voues ees maintenant utiliseur d'une hotte de cuisine de derniere generation. Cette hotte a ete conue et realise specialement dans l'idee de satisfaire vos attentes et viendra certainement completer une cuisine equipiee moderne. Les solutions de construction modernes qu'elle met en oeuvre et l'utilisation des dernieres technologies de production garantissent une fonctionnalite et une esthetique avancees. Avant de proceder au montage de la hotte, nous you prions de bien prendre connaissance du contenu du mode d'emploi. Ainsi, you eviterez des erreurs dans le montage et l'utilisation de la hotte. Nous espereons que you serez satisfait de votre produit et heures d'avoir choisi une hotte de notre marque.

Voici des explications sur les symboles figurant dans le present mode d'emploi:

Informations importantes pour la sécurité de l'utilisateur de l'appareil et son utilisation correcte.

Danger en cas de mauvaise utilisation de l'équipement et opérations à faire réaliser exclusivement par une personne qualifiée, telle que le service d'assistance du fabricant.

Conseils d'utilisation de l'appareil

Informations relatives à la protection de l'environnement.

Interdiction à l'utilisateur de réaliser certaines opérations.

TABLE DES MATIÈRES

CONSIGNES IMPORTANTES DE SECURITE 47

CONDITIONS D'UTILISATION 51

UTILISATION ET ENTRETIEN 51

PROTECTION DE L'ENVIRONNEMENT 53

GARANTIE, SERVICE APRÉS-VENTE 53

La注意到 ne doit etre utiliser qu'apres avoir pris connaissance de la presente notice d'utilisation

Cet apparéil est destiné exclusivement à un usage domestique.

Le fabricant se reserve la possibilité d'apporter des modifications qui n'ont pas d'incidence sur le fonctionnement de l'équipement.

Le fabricant n'assume aucune responsabilité en cas de dommage ou d'incendie provoqués par l'appareil à la suite du non respect des instructions fournies dans leprésent mode d'em-ploi.
La hotte de cuisine sert à éliminer les fumées de cuisine. Ne jamais l'utiliser pour un usage différent.
- Si la hotte est utilisée en mode d'extraction, il convient de la relier à la conduite d'aération prévue à cet effet (ne pas relier à des conduits de cheminée, de fumée ou de gaz de combustion en fonctionnement). Il convient de monter sur la hotte un tuyau d'évacuation de l'air vers l'extérieur. La longueur du conduit (en général un tuyau de 0 120 ou 150 mm) ne doit pas dépasser 4-5 m. Le tuyau d'évacuation est nécessaire également pour les hottes télécopiques et les hottes tiroir fonctionnant en mode de recyclage de l'air.

• En mode de recyclage de l'air, il convient d'inverter sur la hotte un filtre à charbon actif. Dans ce cas, le montage du tuyau d'évacuation n'est pas nécessaire, mais il est conseilé d'inverter l'élément d'orientation de l'air soufflé (uniquement sur les hottes murales).
  La hotte est équi-pee d'un éclairage indépendant ainsi que d'un ventilateur aspirant avec plusieurs vitesses de rotation réglables.

• Selon le modele de l'appareil, il peut etre destiné à etre installé sur un mur vertical au-dessus de la cusinière à gaz ou électrique (hottes murales et universelles); au plafond au-dessus de la cusinière à gaz ou électrique (hotte ilot); sur un mur vertical à l'intérieur d'un meuble au-dessus de la cusinière à gaz ou électrique (hottes téléscopiques et hottes tiroir). Assurez-vous avant le montage que le mur/plafond est suffisamment résistant pour supporter le poids de la hotte. Certains modèles de hotte sont très lourds.

• La hauteur de montage de l'appareil au-dessus d'une plaque électrique est indiquée dans la carte produit (specifications techniques de l'appareil). Si une distance supérieure est indiquée dans les instructions d'installation de votre cuisinière à gaz, tenez compte de cette distance (Fig. 1a/b/c).

• Ne jamais laisser de flamme découverte sous la hotte de cuisine; lors du retrait d'un salarié, régler la flamme au minimum. Toutjours vérifier que la flamme ne dépasse pas des salariés, car cela cause des pertes d'énergie indésirables et une concentration de chaleur dangereuse.

• Les plats en friture doivent être surveillés en permanence, car laGRAISSSE chauffée peut facilement prendre feu.

• Avant toute opération de nettoyage, de remplacement de contrôle ou de réparation, débrancher la fiche de la prise.
  Le filtré àGRAISSSE de la hotte de cuisine doit être nettoyé au moins une fois par mois, car il devient très inflamnable lorsqu'il est sature de graisse.

• Si dans la même piece que la hotte, des équipements alimentés par une source non électrique sont utilisés (p.ex. poèle au fioul, chauffe-eau, cumulus), veillez à ce que l'aération soit suffisante (entree d'air). Pour une utilisation en sécurité, si vous faites fonctionner simultanement la hotte et des équipements à combustion qui utilisent l'air de la pierce, il doit y avoir à l'emplacement de ces équipements une surprisection de 0,004 millibar (point non contraignant en cas d'utilisation de la hotte en mode de recyclage de l'air).

La hote ne doit pas etre utilisée comme surface de soutien pour les personnes se trouvant dans la cuisine

La hotte doit etre nettoyee fréquemment, à l'extérieur comme à l'intérieur (AU MOINS UNE FOIS PAR MOIS, selon les consignes d'entretien fournies dans le present mode d'emploi).Le non respect des régles d'entretien de la hotte et de remplacement des filtres peut cause des risques d'incendie.

• Silecâbled'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

Assurez-vous que I'appareil peut etre déconnecté du réseau electrique par débranchement de la prise ou par extinction de l'interrupteur bipolaire

• Ne pasmettre en marche au moyen d'unprogrammateur, d'une minuteurie, ou d'un système de commande àdistance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectuels par des enfants sans surveillance.

• Vérifiez que la tension d'alimentation fournie sur la plaque d'identification est compatible avec les paramètres locaux d'alimentation.

• Avant le montage, dérouler et redresser le cable d'alimentation.

• ATTENTION: avant de brancher la hotte sur le réseau électrique, tous jours vérifier que le cable d'alimentation a bien etéinstallé et n'as pas eté écrasé sous la hotte pendant les opérations de montage. Ne pas connecter l'appareil au réseau électrique avant la fin du montage.

• Ne jamais utiliser la hotte sans filtré àGRAISSE aluminium monté.

• Il est formellement interdirit de cuire des plats sous la hotte en utilisant des flammes ouvertes (flambage).

• Dans les situations où il serait nécessaire demettre en œuvre des mesures techniques et de sécurité pour l'évacuation de gaz de combustion, respecter scrupuleusement les instructions données par l'autorité locale compétente.

ATTENTION! Si les vis et les éléments de fixation ne sont pas vissés à fond conformément au mode d'emploi, cela peut entrainer des risques pour la santé ou pour la vie.

Montage

Les étapes successives du montage de l'appareil sont presentées sur les figures 3...

Réglage en mode d'extraction des fumées

Lorsque la hotte fonctionne en mode d'extraction des fumées, l'air est evacué vers l'extérieur via un conduit prévu à cet effet. Dans ce type de fonctionnement, il convient de retarder le filtré à charbon. La hotte est reliée à la bouche d'aération par un conduit rigide ou couple de diamètre 150 ou 120 mm avec des colliers de fixation à acheter en magasin de chauffage et plomberie. Le raccordement devra être effectué par un instalateur qualifié.

Réglage du fonctionnement en mode d'absorption des odeurs (recyclage de l'air)

Avec cette option, l'air filtré est renvoyé dans la pièce par deux fentes laterales situées dans le conduit supérieur. Dans ce mode de fonctionnement, le filtré à charbon doit être monté et il est conseilé de monter l'élement d'orientation de l'air (préSENT sur certains modèles seulement).

Sur certains modèles de hòttes universelles, il convient de faire BASCULER un levier à l'intérieur de la hotte (Fig. 8) pour passer du mode d'extraction en mode d'absorption des odeurs. L'air nettoyé est renvoyé dans la pièce à travers des ouvertures situées dans la partie supérieure de l'appareil.

Sur les hottes tiroir et téléscopiques fonctionnant en mode d'absorption des odeurs, il est nécessaire dinstaller un tuyau d'évacuation de l'air. La deuxième extrémité du tuyau sera orientée vers la pièce et conduira l'air filtré.

Vitesses du ventilateur

Les vitesses 1 et 2 sont utilisées en conditions normales, avec une faible concentration de fumées, tandis que la vitesse supérieure sera utilisée uniquement en cas de forté concentration de fumées de cuisine, par exemple en cas de friture ou de cuisson au grill.

UTILISATION ET ENTRETIEN

Le fonctionnement de la hotte est commandé par un ensemble de boutons (Fig. 4).

0 - Appareil débranché

• allumage du moteur de la hotte en premiere vitesse,

• deuxieme vitesse du moteur de la hotte,

• troisieme vitesse du moteur de la hotte,

• allumage / extinction de l'éclairage.

Ce réglage permet de désirir la vitesse optimale du ventilateur par rapport aux besoin de l'utilisateur pour obtenir un niveau de bruit minimal.

Entretien

Un entretien et un nettoyage réguliers garantissant le bon fonctionnement de la hotte et l'absence de pannes, et prolongent sa durée de vie. Il convient de faire particulièrement attention à ce que le filtré àGRAISSÉ et le filtré àcharbon actif soient nettoyés et remplacés selon les indications du fabricant.

Filtre à graisse métallique

Nettoyage

Le filtré àGRAISSÉ en aluminium doit être nettoyé une fois par mois, en cas d'usage normal de la hotte, au lave-vaisselle ou à la main à l'aide d'un détergent doux ou d'un savon liquide.

Replacement

Le démontage du filtré àGRAISSÉ en aluminium est représenté sur la figure 5.

Sur certains modèles, le filtré utilisé est en acryl-lique. Il convient alors de le remplacer tous les 2 mois, voire plus souvent en cas d'usage particulie-rement intensif.

Filtre à charbon (utilisé uniquement en mode recyclage de l'air)

Fonctionnement - Le filtré à charbon s'utilise uniquement lorsque la hotte n'est pas reliée à un conduit d'évacuation. Le filtré à charbon actif est capable d'absorber des odeurs jusqu'à saturation. Il ne peut pas être lavé ni régénérez et doit être remplace, au moins une fois tous les 2 mois, voir plus en cas d'utilisation particulièrement intensive de la hotte.

Replacement

Le démontage du filtré à charbon est représenté sur la figure 6.

Nettoyage

Nettoyage normal de la hotte :

• Ne pas utiliser un chiffon ou une éponge gorges d'eau ou de l'eau courante,
• Ne pas utiliser de solvants ou de l'alcool, qui pourrait faire ternir les surfaces peintes,
• Ne pas utiliser des substances abrasives, en particulier pour le nettoyage de surfaces en acier inoxydable,
• Ne pas utiliser de chiffon dur et rugieux

Il est conseilé d'utiliser un chiffon humide et un produit détergent neutre.

Note: ÀpRESquelqueslavagesau lave-vaisselle, la couleur du filtrer en aluminium peutetre modifie. Cette variation de couleur n'indique pas de dysfonctionnement ni la nécessite de changer le filtrre.

Recyclage de l'emballage

Pour la durée du transport, l'appareil a eté emballe pour le protégger contre tout endommagement.

Après le déballage, nous vous prions d'éliminer les éléments d'emballage d'une manière qui préserve

l'environnement. Tous les matérielles utilisés pour l'emballage sont inoffensifs pour l'environnement, ils peuvent etre valorisés à 100% :

• Emballage extérieur en carton/ film plastique
  Coque en polystyrene expansé (PSE) exempt de CFC
  Films et sacs en polyethylene (PE)

FIN DE VIE DE L'APPAREIL

Si vous vous débarrasssez de votre apparéil, tranchez le cable d'alimentation avant demettre l'équipement en décharge.

L'appareil porte le marquage préconise par la directive europeenne 2012/19/UE et la loi polonaise sur les apparciels electriques etlectroniques usages,à savoir le symbole d'un container a ordures barré.

Ce marquage indique qu'en fin de vie, cet apparéil ne peut pas être éliminé avec les autres ordures menagères.

L'utilisateur est tenu de le remettre à une entreprise de collecte des appareils électriques et électroniques. L'entreprise de collecte, par exemple le centre de collecte local, un magasin ou une collectivité municipale, mettent en place un système approprié qui permet l'écoulement de cet apparéil.

Il est important de procéder correctement à l'élimination des apparèils électriques et électroniques afin d'éviter des conséquences néfastes pour la santé humaine et l'environnement découulant de la présence de constituants dangereux et de la mise en décharge et du traitement inappropriés de l'appareil.

GARANTIE, SERVICE APRES-VENTE

Garantie

Service de garantie selon la carte de garantie.

Le fabricant n'est responsable d'aucun dommage provoqué par une utilisation inappropriée du produit.

Déclaration du fabricant

Par la presente le fabricant déclare que le produit est conforme à toutes les principales dispositions exigées par les directives de la communauté Européenne:

• directive Basse Tension 2014/35/EC
• directive Compatabilité electromagnétique 2014/30/EC
• directive 2009/125/EC
• directive RoHS 2011/65/EC

et c'est le pourquoi le produit est désigné par le symbol ainsi qu'une déclaration de la conformité accessible aux organes charges de la surveillance du marché a été délivrée.
