NAVODILA ZA UPORABO UH 171513 E AMICA

Napomene vezane uz uporabu uredaja.

Informaci o zašiti okoliša.

Zabrana obavljanja odreedenih aktivnosti od strane korisnika.

SADRžAJ

VAZNE SIGURNOSNE INFORMACIJE 63

INSTALACIJA UREDAJA 67

UPORABA I ODRZAVANJE 67

ZASTITA OKOLIŠA 69

JAMSTVO, POSLIJEPRODAJNE AKTIVNOSTI 69

Preporucena je uporaba vlažne krpe i neutralnih sredstava za pranje.

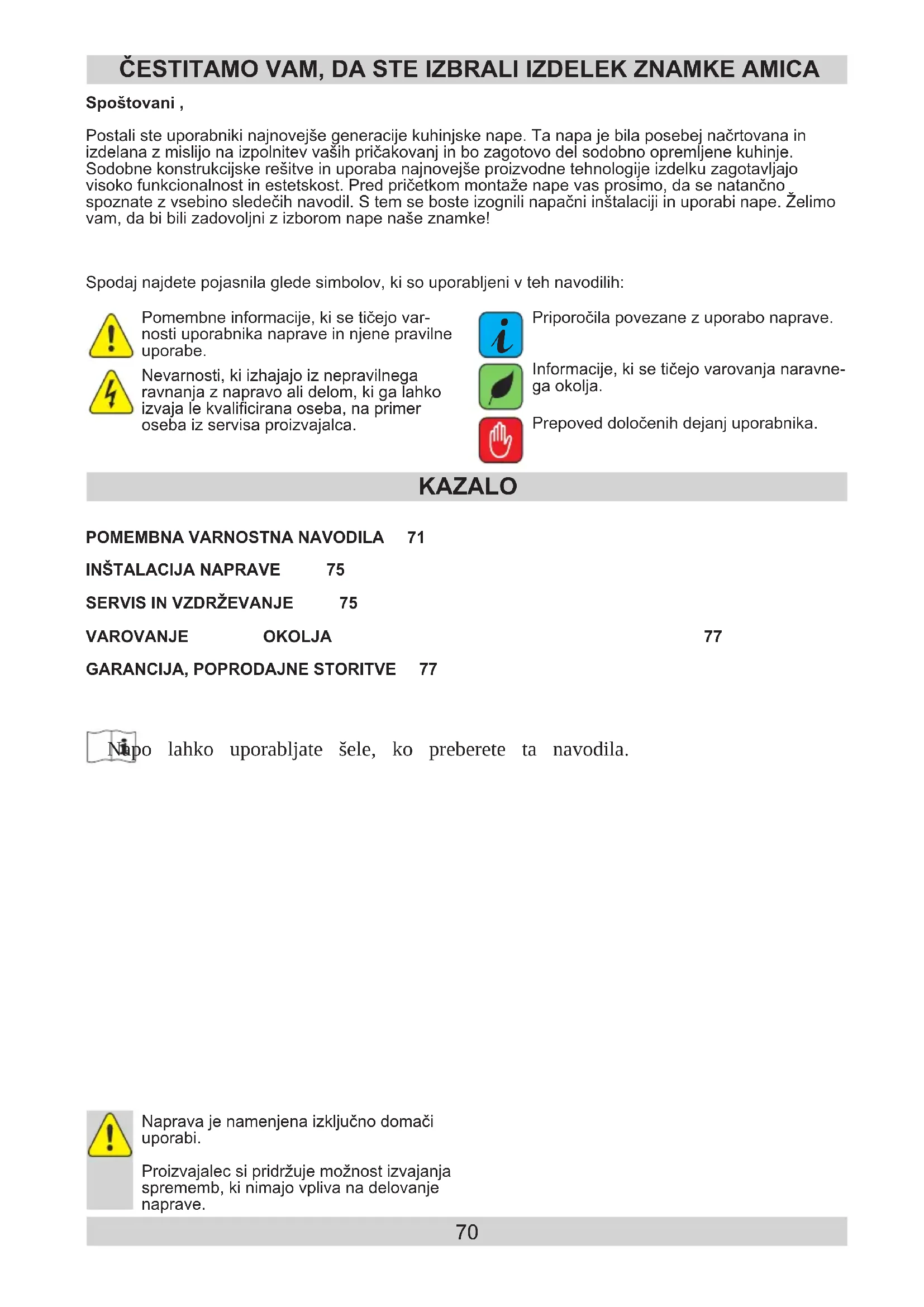

Postali ste uporabniki majnovejse generacije kuhinjske nape. Ta napa je bila posebej načrtovana in izdelana z mislijo na izpolnitev vaših pričakovanj in bo zagotovo del sodobno opremljene kuhinje. Sodobne konstrukcijske resitve in uporaba majnovejse proizvodne tehnologije izdelku zagotavljao visoko funkcionalnost in estetskost. Pred pričetkom montaže nape vas prosimo, da se natančno spoznate z vsebino sledečih navodil. S tem se boste izognili napacni instalaciji in uporabi nape. Želimo ham, da bi bili zadovolji n zaiborom nape naše znamke!

Spodaj najdetepojasnila gledesimbolov,ki so uporabljeniv teh navodilih:

Pomembne informacije, ki se ticejo var-nosti uporabnika naprave in njene pravilne uporabe.

Nevarnosti, ki izhajajo iz nepravilnegaravnanja z napravo ali delom, ki ga lahko izvaja le kvalificirana oseba, na primer oseba iz servisa proizvajalca.

Priporocila povezane z uporabo naprave.

Informacione, ki se ticejo varovanja naravnegagokolja.

Prepoved dolocenih dejanj uporabnika.

KAZALO

POMEMBNA VARNOSTNA NAVODILA 71

INSTALACIJNA NAPRAVE 75

SERVIS IN VZDRZEVANJE 75

VAROVANJE OKOLJA

GARANCIJA,POPRODAJNE STORITVE 77

77

Napo lahko uporabljate sele, ko preberete ta navodila.

Naprava je namenjena izključno domaci uporabi.

Proizvajalec si pridržuje moznost izvajanja sprememb, ki nimajo vpliva na delovanje naprave.

Proizvajalec ne nosi nobene odgovornosti za eventualno skodo ali požare, ki bi jih lahko izdelek povzročil ob neuostoševanju nasvetov, podanih v spodnjih na-vodilih.

Kuhinjska napa služi odzračevanju kuhinjskih dimov. Ni primerna za uporabo v druge namene.

Napa, ki je name-njena odzračevanju, mora biti povezana s primernim ventilacijskim kanalom (ne sme biti povezan z delujovičimi kanali za kamin, dim ali paro). Napa zahteva instalacijo odvodne cevi, po kateri zrak potuje ven. Dolžina cevovoda (najpogosteje cev Ø 120 ali 150mm) ne sme biti daljša od 4-5 m. Odvodna cev je potrebna tudi pri otočnih in vgradnih napah obtočne razlicice.

Obtočna napa zahteva instalacijo filtra na osnovi aktivnega oglja. V tem primerus ni potrebna instalacija odvodne zračne cevi, pri poroča pa se montaža usmerjevalnika smeri zraka (samo za kaminske nape).

K napi'spada neodvisna osvetlitev in izvlečni ventilator z možnostjo nastavitve ene izmed nekaj obratovalnih hitrosti.

• Ovisno od razlicice izdelka, je napa na-menjena trdni pritrditvi na vertikalni steni nad plinskim ali elektrichnim štedilnikom (kaminske in univerzalne nape); na stropu nad plinskim ali elektrichnim štedilnikom (otočne nape); na vertikalni steni v pohišteni vgradnji nad plinskim ali elektrichnim štedilnikom (teleskopske ali vgradne nape). Pred montažo je potrebno preveriti,Če je konstrukcija stene / stropa primerna za instalacijo nape. Nekateri modeli nap so zelo težki.

Višina montaže izdelka nad elektronsko plošćo je podana v podatkovni kartici izdelka (tehnčni specifikaciji izdelka). Če je pri navodilih za instalacijo plinskih izdelkov podana vecja razdalja, je to treba upostevati (Slika 1a/b/c).

Pod kuhinjsko napo ne smete pustiti odprtega plamena, med odomikanjem posod iz stedilnika pa je potrebno ogenj zmanjsati na minimalni plamen. Vedno je potrebno preveriti, da plamen ne sega prek posode, saj to lahko povzroci neželeno izgubo energije in nevarno koncentracimiento toplote.

Jedi kuhane na maschobi morajo biti pod stalnim nadzorom, saj se lahko pregreta maschoba hitro vname.

Pred vsakrsnim ciscenjem, zamenjavo filtra ali pred zaacetkom popravljalnih del, je potrebno vtikač izklopiti iz vtičnice.

Maščobni filter kuhinjske nape je potrebno Čistiti vsaj enkrat mesećno, saj se lahko filter, Če je prežet z masčobo,hitro vname.

Ce se v prostoru poleg nape uporablja druge naprave brez elektricnega napajanja (npr. peci na tekoça go-riva, pretočni grelniki vode, grelniki vode na plin) je potrebno zagotoviti zadostno ventilacijo (pritok zraka). Varna uporaba je možna, kadar pri istorcasnem delovanju nape in naprav na kurjavo, odvisnih od zraka v prostoru, na mesti instalacije teh naprav zračni tlak znaša največ 0,004 milibara (ta točka ne velja, kadar je uporabljana obtročna kuhinjska napa).

Napa Ijudev v kuhinji ne sme sluziti kot povrsina za oporo.

Potrebno je cistiti tako zunanjost nape kot njeno notranjost (VSAJ ENKRAT MESECNO, z upoštevanjem nasvetov, ki se ticje vozdhrževanja, podanih v spodnjih navodilih). Neupoštevanje pravil, ki seticje nope oz. menja-ve filtrrov lahko povzroci možnost požara.

Ce' je elektricna povezava poškodovana, mora biti zamenjana v specializiranem servisu.

Potrebno je zagotoviti moznost izklopanaprave od elektricne napeljave, bodisi zodklopom vtikaça ali izklopom dvopolnegastikala,

• Naprava ni namejena uporabi za osebe (tudi otroke) z omejeno fizično, senzorično ali psihicnozmogljivostjo, ali osebam s pomanjkanjem izkušenj ali poznavanja naprave, razenČe se to počne pod nadzo

rom ali v skladu z navodili uporabe naprave, ki jih podaja oseba, ki je odgovorna za njihovovarnost.

Posebej je treba paziti, da naprave ne bi uporabljali otroci brez nadzora odgovornih oseb.
Preveriti je potrebno, ce napetost podana na znakovni tablici odgovarja parametrom napajalnegamesta.
Pred montazo je elektrichi prevodnik potrebno razviti in poravnati.
Pozor! Embalažne materiale (polietilenske vrečke, kose polistirena, itd.), je treba pri razpakiranju hraniti izven dosega otrok.
POZOR: vedno preden napo povežemo je potrebno preveriti, ce je bil napajalni kabel pravilno namescen in NI bil v tekun montaze prescipnjen ali prepognjen. Ne povezujte naprave z elektricno napeljavopred koncem montaze.
Uporaba nape brez montaže alminija-stih maščobnih filtrov je prepovedana.
- Pod napo je strogo prepovedana priprava jedi z uporabo odprtega ognja (flambiranje).

V teku nameščanja tehnicnih sredstev in sredstev odtoka dime in hlapov, ki se ticejo varnosti, se je potrebno natančno držati navodil, ki jih podajajo odgovorne lokalne oblasti.

POZOR! Vijaki ali utrjevalni elementi, ki niso pritrjeni v skladu s temi navodili, lahko povzrocijo nevarnost zdravju aliŽiviljenju.

Montaža

Montaza naprave je korak po koraku prikazana na slikah st. 3...

Nastavitev odzračevalnega načina delovanja nape

Med odzračevalnim nacinom delovanja nape se zrak odvaja ven prek posebnega odvoda. Pri tej nastavitvi je potrebno eventualno odstraniti filter na podstavi aktivnega oglja.

Napa je povezana z odvodno cevjo, ki zrak odvaja ven s pomocjo trdne ali elastiche cevi premera 150 ali 120~mm in primernih objemk za cevi, ki jih je potrebno kupiti v prodajalnah z instalacijskimi materiali.

Povezavo mora narediti kvalificiran instalater.

Nastavitev delovanja nape z obtočnim načinom delovanja

Pri tem načinu delovanja se prefiltriran zrak ponovno vrne v prostor prek obojestranskih odprtin na zgornji cevi za odvajanje zraka.

Pri tej nastavitvi se mora namestiti filter na podstavi aktivnega oglia oz. se priporoça montaza usmerjevalnika odvajanja zraka (dostopnost odvisna od modela).

Pri izbranih modelih univerzalinih nap je potrebno preklopiti vzvod na notranji strani nape (Slika 8), da bi preklopili nacin delovanja iz odzracevalnega na obtochnega. Ociscen zrak se v prostor vrne prek odprtin, ki se nahajajo na zgornjem delu naprave.

Vgradne in teleskopske nape, ki delujejo v obtocnem naacin zahtevajo montazo odtocne cevi za zrak. Drug konec cevi mora biti usmerjen v prostor, prek te se bo odvajal prefiltriran zrak.

Hitrost ventilatorja

Najnižja in srednja hitrost se uporablja pri normal-nih pogojih oz. pri majhni količini dima, majvišja hitrost pa raj se uporablja le pri veliki količini kuhinjskih dimov, npr. ob cvrtju ali prazenju.

SERVIS IN VZDRŽEVANJE

Upravljanje nape je mogoče prek kontrolnega panela (Slika 4)

• Polja 1, 2, 3 - sluzzi regulazioni hitrosti ventilatorj v seriji od 1 do 3,
• Polje za osvetlitev "L" - služi za vkljucitev in izkljucitev luči pri napi, neodvisno od delovanja motorja.

Vzdrževanje

Redno vzdrrzevanje in cischenje naprave zagotavlja dobro delovanje nape brez okvar in podaljsa njeno ziviljensko dobo. Potrebno je biti posebej pozoren, da se mascobni filter in filter z aktivnim ogljem cisti inmenja v skladu s priporocili proizvajalca.

Kovinski maščobni filter

Cischenje

Aluminijasti mascobni filter mora biti pri normalnem delovanju nape ocišen v pomivalnem stroju s pomocjo neznegaf detergenta ali tekocega mila.

Menjava

Demontaža aluminijastega mascobnegafiltra je pri-kazana na sliki 5.

Pri nekaterih modelih je namescen akrilni filter. Potrebno ga je menjati vsaj enkrat na dva meseca ali pogosteje v primeru izjemno intenszivne uporabe.

Filter z aktivnim ogljem (namescen le v primeru obtočne nape)

Delovanje - Filter z aktivnim ogljem se nameska izkliquncno takrat, kadar napa ni povezana z ventilacijskim odvodom. Filter z aktivnim ogljem absorbira vonjave vse do zaicenosti. Ni primeren za umivanje, niti za obnovitev in mora biti zamenjan vsaj na dva mesea ali pogosteje v primuru izjemno intenzivne uporabe.

Menjava

Demontaža masčobega filtra z aktivnim ogljem je prikazana na sliki 6.

Osvetlitev

Zamenjava luci je prikazana na sliki 7. Namestiti je potrebno zarnice / halogenske zarnice / diodne module taksnih parametrov, kakrsni so pri tistih, ki so bili v napravo namesceni tovarnisko. Ce slika ne obstaja v navodilih za uporabo, se zamenjava modula osvetlitve lahko izvede le pri pooblascenem servisu.

Cischenje

Obicajno cijscenje nape:

Ne uporabljaje mokrih krp ali gobic, niti vode.
- Ne uporablajte topil ali alkohola, saj lahko ti povzrocijo, da polakirana povrsina postane matirana.
Predvsem za cischenje povrsine izdelane iz nerjavecega jekla ne uporabljajte korozivnih snovi.
Ne uporabljajte trde, grobe krpe

Priporoça se uporaba vlažne krpe ali razlicnih sredstev za pomivanje.

Pozor: Po nekaj pranjih v pralnem stroju se lahko barva aluminijastega filtra spremeni. Spremembarve ne pomeni nepravilnosti, niti ne zahteva zamenjave filtra.

Reciklazaaembalaze

Naprava je bila za cas
transporta zašcitena pred
poskodovanjem.

Prosimo, da po razpakiranju naprave odstranite elemente embalaze na nacin, ki ne ogroza okolja. Vsi materiali, uporabljeni za

embalazo, so okolju prijazni, v celoti jih je mozno reciklirati:

Zunanja embalaza iz kartona/ folije
Oblika iz polistirenske (PS) pene brez CFC
- Folija in vrečke iz polietilena (PE)

UMIK IZ UPORABE

Če izdelka ne bomovec uporabljali, moramopreden ga zavržemo izuporabljenega materialaodrezati elektrichi n kabel. Ta naprava je oznacena skladno z evropsko direktivo 2002/96/EU in poljskim

zakonom o opadni elektrichi in elektronski opremi s precrtanim zabojnikom za opadke.

Taka oznaka obvesca, da se zadevne opreme po odrabi ne sme odlagati skupaj z drugimi gospodinjskimi oppadki.

Uporabnik jo je dolžan oddati subjektu, specializiranemu za zbiranje opadne elektricne in elektronske opreme. Ti zbiralci odpadkov, v tem lokalna zbirna mesta, trgovine in občinske enote, tvorijo ustrezni system, ki omogoca sprejem te odrabljene opreme.

Ustrezno ravnanje z opadno elektricno in elektronsko opremo pomaga prepreci t izdravju ljudi in stanju naravnega okolja skodljive posledice, izhajaoce iz prisotnosti v nnej nevarnih sestavin in iz neustreznega skladijscenja in predelave take opreme.

GARANCIJA, POPRODAJNE STORITVE

Garancija

Garancijske storitve skladno z garancijskim listom.

Proizvajalec ne odgovarja za morebitno skodo zaradi nepravilnegra ravnanja z izdelkom.

Izjava proizvajalca

Proizvajalec s tem izjavlja, da ta izdelek izpolnjuje temeljne zahteve spodaj navenenih evropskih direktiv:

• nizkonapetoste direktive 2014/35/UE
  direktive o elektromagnetni združljivosti 2014/30/UE
• direktive o okoljsko primerni zasnovi 2009/125/ES
• direkt o RoHS 2011/65/ES

in zato je bil izdelek označen z coz. je bila zanj izdana uredba o skladnosti, ki je na voljo organom, ki nadzorujejo trg.
