Caractéristiques	Détails
Type d'appareil	Réfrigérateur
Capacité totale	Non spécifiée
Dimensions (HxLxP)	Non spécifiées
Consommation énergétique	Non spécifiée
Classe énergétique	Non spécifiée
Système de refroidissement	Non spécifié
Niveau sonore	Non spécifié
Fonctionnalités supplémentaires	Non spécifiées
Utilisation	Réfrigération des aliments et boissons
Maintenance	Nettoyage régulier des surfaces internes et externes
Sécurité	Vérifier régulièrement l'état du cordon d'alimentation
Informations générales	Consulter le manuel d'utilisation pour des conseils spécifiques

FOIRE AUX QUESTIONS - R2285 FAR

Le réfrigérateur FAR R2285 ne refroidit pas.

Vérifiez que le réfrigérateur est correctement branché et que le thermostat est réglé sur une température appropriée. Assurez-vous également que les grilles de ventilation ne sont pas obstruées et que les portes se ferment bien.

Il y a de l'eau qui s'accumule dans le réfrigérateur.

Vérifiez que le drainage est dégagé et qu'il n'y a pas de fuites dans les joints de porte. Assurez-vous également que les aliments ne bloquent pas les ouvertures de ventilation.

Le réfrigérateur fait un bruit anormal.

Un bruit de cliquetis ou de bourdonnement peut être normal, mais si le bruit est fort ou inhabituel, vérifiez que le réfrigérateur est bien nivelé et qu'il ne touche pas aux murs. Si le bruit persiste, contactez le service après-vente.

La lumière intérieure ne s'allume pas.

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Assurez-vous également que la porte est bien fermée, car la lumière s'éteint automatiquement lorsque la porte est fermée.

Le réfrigérateur dégage une odeur désagréable.

Nettoyez l'intérieur du réfrigérateur avec une solution de vinaigre et d'eau. Vérifiez également que les aliments périssables ne sont pas à l'origine de l'odeur et jetez les aliments avariés.

Le congélateur ne gèle pas correctement.

Vérifiez que le thermostat est réglé sur la bonne température. Assurez-vous que les aliments ne bloquent pas la circulation de l'air dans le congélateur et que la porte se ferme correctement.

Comment régler la température du réfrigérateur FAR R2285 ?

Utilisez le thermostat situé à l'intérieur du réfrigérateur pour ajuster la température. Un réglage de 3 à 5 degrés Celsius est généralement recommandé pour le réfrigérateur et de -18 degrés Celsius pour le congélateur.

Que faire si le réfrigérateur ne démarre pas ?

Vérifiez d'abord si l'appareil est branché et si le disjoncteur n'a pas sauté. Si tout semble en ordre, attendez quelques minutes pour voir si le compresseur démarre. Si ce n'est pas le cas, contactez un technicien.

MODE D'EMPLOI R2285 FAR

Avant l'installation et l'utilisation de l'emploi nous vous conseillons de procéder à la lecture complète du mode d'emploi contenant des prescriptions de sécurité, des informations importantes et des conseils. En respectant les prescriptions du mode d'emploi l'emploi fonctionnera convenablement et à votre satisfaction.

Les symboles utilisés:

Prescriptions de sécurité

Les prescriptions et cautions de ce symbole servent à la protection de l'appareil et de votre personne.

Important instructions et informations

Informations pour la protection de l'environnement

Conseils pratiques

Voutrouverez ici des conseils pratiques concernant les alimentes et leur stockage.

Sommaire

Informations importantes de la sécurité 44

Prescriptions generales de sécurité 4
Prescriptions de sécurité pour I'enfants. 4
Prescriptions de sécurité 4

A I'attention de I'exploitaire 55

Informations generales 5
Description de I'appareil, les parties principales 5

Commandedel'appareil 6

Mise en service. 6
Régulation de la température 6

L'utilisation du réfrigérateur 6
Stockage dans le réfrigérateur 7
Temps et température de stockage des aliments 7

L'utilisation du congélateur 7

Congélation 7
Stockage dans le congélateur 8

Preparation du glacon 8

Renseignements et conseilles utiles 8

Idées et suggestions 8

Comment economiser d'energie 8
Armoire et environnement 9

Entretien. 9

Le dégèlement 9
Nettoyage régulier 11
Appareil hors d'usage 11

Dépannage 11

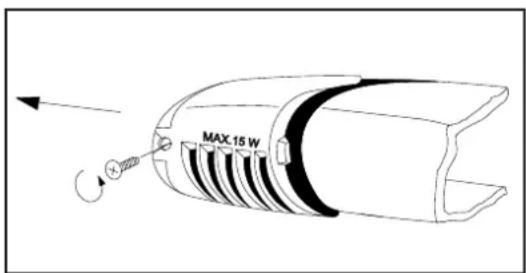

Replacement de I' ampoule 11

Siquelquechoensefonctionnpas 11

A I'attention de la personne qui mettra en service I'appareil 113

Caracteristiques techniques 13

Mise en marche de I' apparéil 13

Livraison, désemblage 13
Nettoyage 13

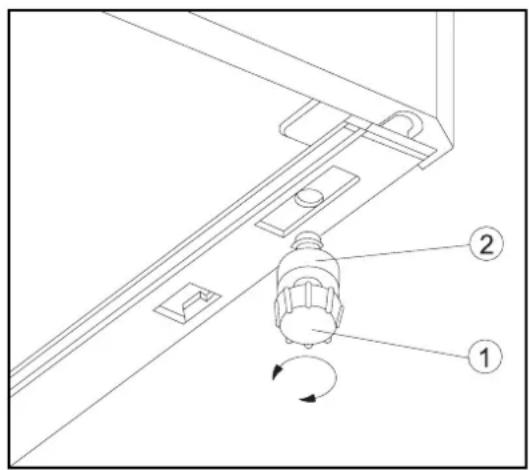

La pose de I' apparéil 14
Changement le sens d'ouverture des portes 15
Branchementélectrique 16

Temps de stockage 1177

Garantie et service après-vente 1183

Condition de garantie 18

Service après-vente et pieces de rechange 18

Informations importantes de la sécurité

Prescriptions générales de sécurité

• Conservez ce mode d'emploi qui doit suivre l'appareil au cours de démunagement ou en cas de changement de propriété.
• L'appareil n'est concu qu'au stockage des produits alimentaires dans les conditions normales de menage et selon les prescriptions de ce mode d'emploi.
• Uniquement un atelier qualifié et autorisé par la fabrique peut exécuter les entretiens périodiques et les réparations, y compris la réparation et le changement du cable électrique. Pour une réparation n`utilisez que des pieces de rechange livrées par la fabrique. Un cas contraire peut causeur l'endommagement de l'appareil ou autres dégats matériels ou personnes.
• L'appareil n'est hors tension que si la fiche de courant est retiree de la prise. Toujours retirez la fiche de la prise avant le nettoyage, I'entretien ou le degement de I'appareil (Ne tirez jamais la fiche par le cable). Dans le cas ou la prise est dificlement accessible mettez I'appareil hors tension en disconnectant le réseau.
• Il est interdirit de rallonger le cable.
• Il est interdit de faire fonctionner l'appareil si la calotte de lampe n'est pas mise.
• N'utilisez pas des outils pointus, coupants ou durs au cours du nettoyage, du degélement ou à l'enlèvement des alimentés congeles ou du bac à glaçon. Vous risquez d'abîmer le système réfrigerant.
• Evitez la pénetration du liquide au régulateur de température ou dans le système de l'éclairage.
• Vous risquez des engelures si vous consommEZ du glacon et de la glace immediatement après les sortir du compartment de congélation.
• Ne rencongelez des alimentes une fois dégelés, consommez les le plus vite possible.
• Suivez attentivement les instructions du producteur concernant le temps de conservation des produits congelés (Mirelite).
• Il est interdite d'accélérez le dégèlement en utilisant de chauffage électrique ou des produits chimiques.
• Evitez qu'un pot chaud touche les parties en plastique du réfrigerateur.

• Ne stockez pas de gaz ou de liquide combustible dans l'appareil, vous risquez une explosion.

• Ne mettez pas des boissons en bouteille ou des boissons gazeuses ainsi que des computes dans le compartment de congélation.

• Vérifiez et nettoyez systématiquement l'orifice d'écoulement de l'eau de dégèle se produit durant le dégèlement. Un label attire votre attention à cela à l'intérieur de l'appareil. En cas d'un engagement l'eau de dégèle accumulée peut causeur un dégât prémature de l'appareil.

Prescriptions de sécurité pour l'enfants

• Ne laïsez jamais les enfants jouer au matériel d'emballage. La feuille en plastique peut causeer asphyxie.
• L'appareil doit être manipulé par femmes. Ne laissiez pas les enfants jouer à l'appareil ou à ses parties de réglage.
• Si vous terminez d'utiliser l'appareil, retirez la fiche secteur de la prise, coupez le cable de raccordement (le plus proche de l'appareil) et démontez la porte de l'appareil. Ainsi il devient possible d'eviter que les enfants subissant de l'électrocution ou un asphyxie dans l'appareil.

Prescriptions de sécurité

• Posez l'appareil contre le mur pour éviter le risque de tout contact avec les parties chaudes (compresseur, condenseur) et prévenir les brûlures eventuelles.
• Avant le déplacement de l'appareil retirez la fiche de la prise secteur.
• Veillez à ce que le cable électrique ne reste pas coincide sous l'apparil au cours de sa mise en place.

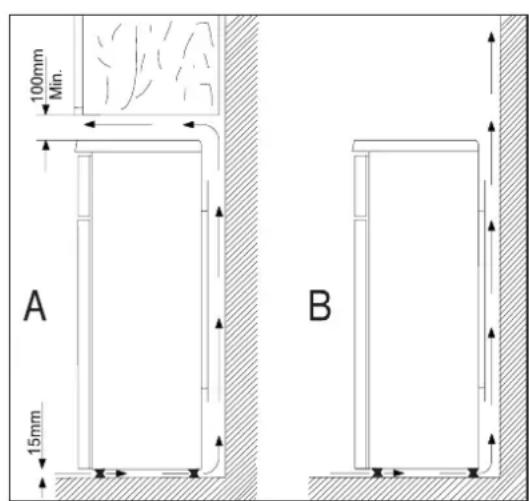

  Assurez un courant d'air suffisant pour l'appareil pour éviter son surchauffe. Suivez attentivement les instructions de la mise en service.

Respectez les prescriptions du mode du mode d'emploi au point de vue de la action de la vie et des biens.

A l'attention de l'exploiteur

Informations generales

La désignation de l'appareil est: "Combinaire de réfrigerateur et de congélateur à un compresseur moteur, l'unité de congélation située en haut". En plus des prestations conventionnelles, l'appareil possède une unité de congélation entièrement séparé de l'autre unité qui est munie d'une porteprope. L'appareil est donc capable au stockage refroidi ou bien congèle des alimentés, à la

congélationde menage des alimentés d'une quantité indiquée dans le mode d'emploi ainsi qu à la production du glaçon.

L'appareil est conforme aux prescriptions des normes dans les limites de température selon les classes climatiques.

Le plaque signalétique contient le chiffre de la classe climatique.

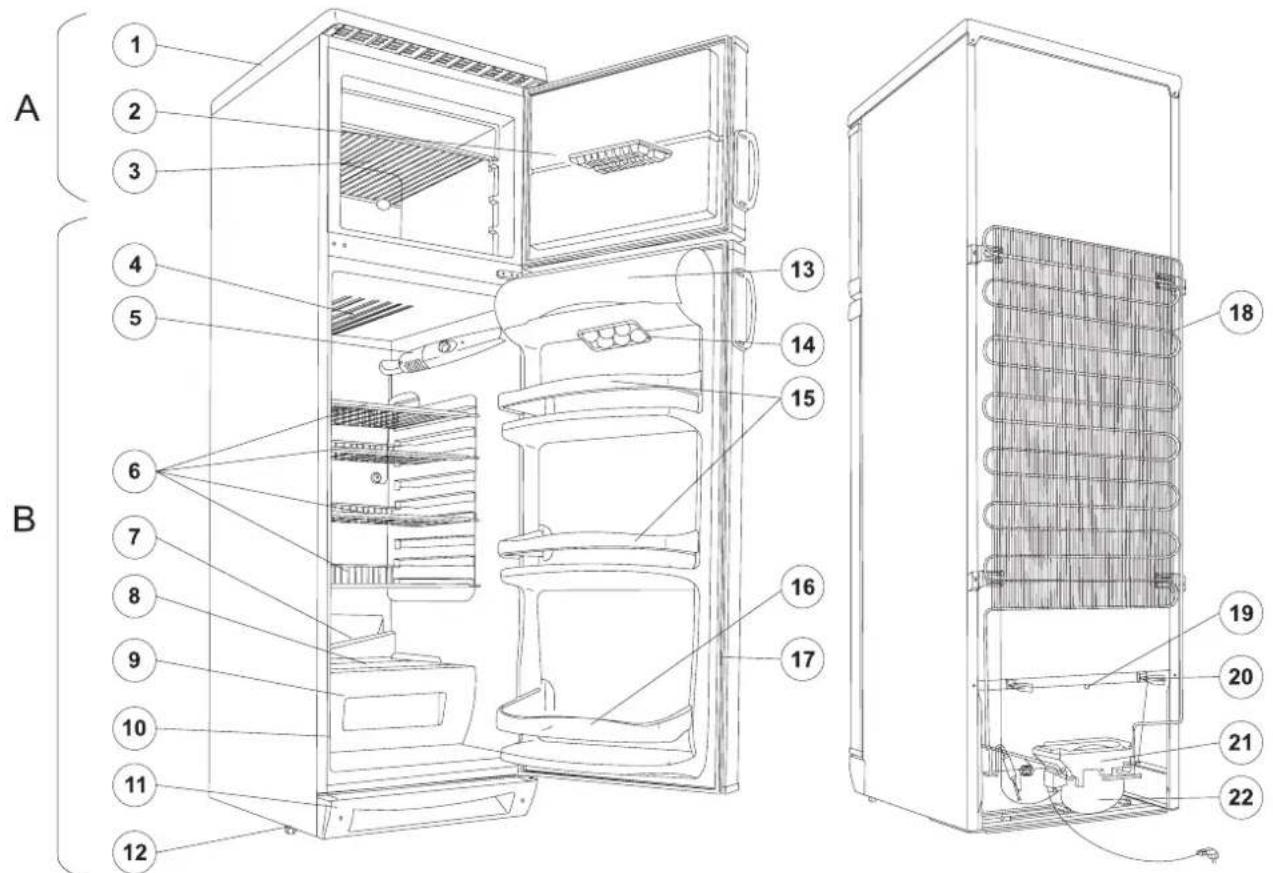

Description de l'appareil, les parties principales

A-Unité réfrigerante B-Unité congelante

1. Toit
2. Bac a glacon
3. Tablette à fil dans le compartment de congestion
4. Ecoulement de l'eau de dégel
5. Armature d'éclairage
6. Tablets en fil
7. Récipient de l'eau de dégel
8. Tablette en verre

9. Bac de fruits

10. Tablette signalétique

11. Grille de couverture inférieure

12. Pieds réglables
13. Compartiment de beurre
14. Compartiment des oeufs
15. Tablets de porte
16. Etanchement de portes
17. Compartiment des bouteilles
18. Condenseur
19. Ecoulement de l'eau de dégel
20. Cale
21. Bac d'évaporation
22. Compresseur

Commande de l'appareil

Mise en service

Placez les accessoires dans le réfrigerateur, insérez la fiche du cable secteur dans la prise secteur. Mettez en marche l'appareil en tournant le bouton régulateur de la température dans le sens de l'aiguilles de la montre qu'il quitte la position "0" selon la figure. Dans la position "0" le réfrigerateur est hors de service.

L'alinéa suivant donne des instructions concernant l'ajustement.

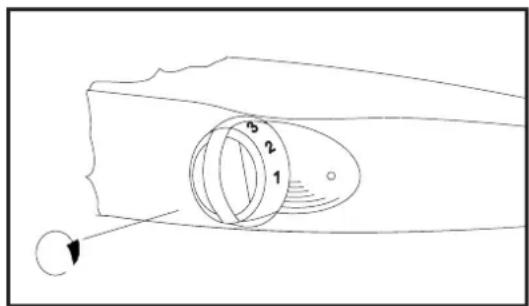

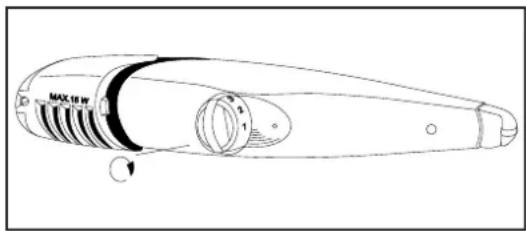

Régulation de la température

Suivant leur ajustement les régulateurs de la température arrêtent l'appareil pour un temps plus ou moins long ensuite le mettent de nouveau en marche, assurant ainsi la température désirée.

Tournier le bouton vers les chiffres plus grands le refroidissement deviendra plus intense.

Dans le congealateur une température de -18^ , ou encore plus basse peut être atteint en mettant le bouton réglant la température à la position moyenne (au repère de 2-3 environ). Dans ce cas la température s'ajustant de façon automatique dans le réfrigerateur est de +5^ à peu près, ou bien d'une valeur en bas.

La position moyenne (2-3) correspond en général aux besoin de réfrigération quotidiens. La température interieure de l'appareil sera influencée, outre la position du régulateur, par la température ambiente, la fréquence de l'ouverture des portes ainsi que par la quantité des alimentés récemment places etc.

i Dans la position 5^ la position maximale, dans le cas d'une charge augmentee p.e. dans une canicule - les compresseurs peuvent continuellement fonctionner ce qui n'abime pas I'appareil.

L'utilisation du réfrigérateur

Un courant d'air interieur est nécessaire pour un refroidissement convenable. Ne couvrez donc pas entierement la surface des tablettes par papier, plats, etc.
Ne mettez pas de plat chaud dans le réfrigerateur, laissez le préalablement refroidi à la température ambiente.
L'aliment peut prendre l'odeur d'un autre, fermez donc les alimentés dans un pot, enveloppez les par feuille en plastique, en aluminium avant leur placement dans l'appareil. Ainsi les alimentés vont garder leur teneur d'humidité.

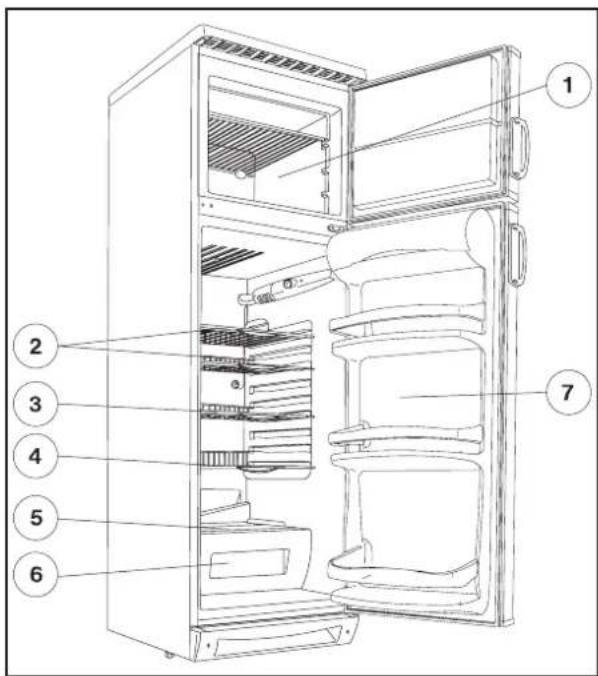

Stockage dans le réfrigérateur

Nous vous conseillons de prendre en considération la figure pour ranger les alimentés différents:

1. Beurre, fromage
2. Oeufs
3. Crèmes fraîches, conserves, alimentés en tube, petites bouteilles
4. Grandes bouteilles, eau gazeuse, crème Chantilly
5. Fruits, legumes, salads
6. Viandes fraîches, charcuterie, saucisson, etc.
7. Lait, produits laitiers
8. Plats préparés, pâtisseries, alimentés en pot, conservees entamées, boissons etc.

Temps et température de stockage des aliments

Voir le tableau Température de stockage concernant la durée de stockage des aliments à la fin de ce mode d'emploi.

Il est impossible de prédéterminer le temps de stockage des alimentés car ce temps dépendra de la fraîcheur et de la manipulation des alimentés refroidis. Pour cela les temps ne sont disponibles qu'en titre d'orientation.

Ne voulant pas utiliser les alimentés achetés en état congelés vous pouvez les stocker durant env. un jour (Jusqu'à leur dégelérént).

L'utilisation du congélateur

Congélation

Dans le compartment il est possible de congefer de divers alimentés frais.

Pour un résultat satisfaisant prenez en considération les suivants.

Toujours congelez de l'aliment frais et en parfait état. Faites les préparatifs suivant l'annexe "Renseignements pour la congélation de menage des aliments".

Avant de commencer la congélation,mettre le bouton du régulateur de température à la position 3" et installer le rayon en fil de l'espace de congélation dans la position la plus haute. Ensuite, emmagasiner la quantité a congéler,immediatement sur le rayon en fil.Le procés de congélation se produit en 24 heures environ.Apres 24 heures, remettre le bouton du régulateur de température dans la position moyenne (2-3) ou le laisser dans la position 3" ,ce qui correspondra aux besoin de réfrigération quotidiens. Il convient de stocker les marchandises congélées sous le rayon en fil de l'espace de congélation sur le panneau de réfrigération ou l'une sur l'autre.

Evitez l'ouverture de la portedu compartment de congélation durant la congélation.
i N'est pas utile de tourner le régulateur vers les positions plus haute (p.e. 5^n ). Vous pourriez diminuer le temps de conglation, mais la température de l'espace normal de refroidissement baisserai au dessous de 0 °C en résultat la conglation des alimentés et boissons y places.
Ne jamais congelez des quantités qui dépassent celle indiquée dans les "caracteristiques techniques" car la condération ne sera pas parfaite et après la décongélation diverses anomalies peuvent arriver (perte d'arôme, destruction, etc.).
Ne préparez pas du glaçon durant le procédé de congélation carça diminue la puissance de congélation.

Pour plus d'information voir I'annexe,Renseignement pour la congélation de menage des alimentes".

Stockage dans le congélateur

Il convient de transférer, après la congélation, les provisions congélées du rayon en fil de l'espace de congélation à l'espace en bas de celui-ci, assurant ainsi de la place pour une congélation suivante. L'ajustabilité du rayon en fil (3^ positions) de l'espace de congélation ne peut être exploiter qu'en mode de travail de stockage, étant donné, que la congélation ne peut être complie qu'exclusivement avec le rayon en fil dans sa position la plus haute. Les marchandises stockées ne seront pas endommagées par une congélation intermédiaire.

Respectez le temps de stockage indiquedans I'emballage dans le cas des alimentes congelés achetés. Pour les alimentes congelés maison un guide place sur la portedu congelateur donne des indications.Les symboles indiquent les divers alimentes, et les chiffres le temps maximal de conservation.
Le stockage des alimentes "congelés" n'est sur que dans le cas si avant la mise dans le congelateur ils n' ont pas ete decongelés, meme pour une pereide courte. Consommez les alimentes decongelés le plus tot possible, ne les recongelez pas.

Préparation du glaçon

Pour la préparation de glaçon remplisse de l'eau le bac à glaçon et placez le dans le compartment de congélation. Il est possible de réduire le temps de préparation du glaçon par l'humidification de la base du bac ou bien par l'intensification du refroidissement. Àpès avoir terminé la préparation n'oubliez pas de remettre le régulateur du refroidissement!

Pourvoir les cubes de glace faites couler de I'eau sur le bac et tordez le légèrement. N'utilisez pas couteau ou autres objets métalliques pour faire sourir le bac gelé contre le compartment, vous risquez d'abimer le système réfrigerant.

i Renseignements et conseilles utiles

• Nous vous attirons l'attention que la répartition des tablettes est changeable qui augmente considérablement la disponibilité de l'espace normal de refroidissement. Le changement de la place des tablettes est possible en ouvrant la porte à 90^ .
• En ouvrant et ensuite refermant la porte un espace d'air rareflié se produit à l'intérieur de l'appareil causé par la température basse. Attendez quelques minutes après la fermeture de la porte - si vous foulez la rouvrir - pour que la tension interieure s'égalise.
• Faites attention à ce que l'appareil fonctionne toujours dans la position du régulateur dans laquelle la température interieure ne monte jamais au dessus de -18 °C, car une température plus haute peut cause une ALTERATION des alimentés congelés.
  Assurez you quotidiennement du fonctionnement sans faille du congelateur pour le but de prévenir l'alteration des alimentes et de détecter à temps une panne eventuelle.

Idées et suggestions

Ce chapitre vous donne des idées et suggestions à l'utilisation de l'appareil pour diminuer la consommation en énergie. Il donne encore information sur l'environnement.

Commentéconomiser d'énergie

• Plusasse est la température ambiente de l'appareil plus petite est la consommation d'énergie.
• N'installez pas l'appareil dans la proximé des sources de chaleur ou sur endroit ensoleillé.
  Assurez uneonne aeration pour le compressor et le condenseur donc n'empechez pas le passage du courant d'air.
• Mettez les alimentés dans des pots bien fermés, ou enveloppez les en feuille pour empêcher la formation de la gelée blanche.
• Evitez l'ouverture inutil et prolongée des portes.
• Ne mettez pas l'aliment en état chaud dans l'appareil, laissez le refroidir jusqu'à la température ambiente.
• Maintenez propre le condenseur.

Armoire et environnement

La matière isolante et l'agent de congélation de l'armoire ne contiennent pas des gaz qui ne sont pas nuisibles pour la couche d'ozone. Evitez tout endommagement du système réfrigérant surtout à l'arrière à proximé du système. Les autorités municipales donnent de renseignement concernant les endroits de l'élimination des apparêls délabrés.

Les matieres designees utilisées dans cet apparéil sont réutilisables

Entretien

Le dégèlement

Pendant le fonctionnement de l'appareil l'une partie de l'humidité se trouvant dans l'espace de refroidissement se précipite sous forme de glace ou de gelée blanche.

La couche épaisse de glace ou de gelée blanche a un effet isolant et diminue la puissance frigorifique, qui se traduit dans l'augmentation de la consommation en energia, dans la montée de la température interieure des espaces de refroidissement, enfin si la couche est trop épaisse elle empêche l'ouverture de la porte du compartment de congélation.

A ce type de la gamme le degélement de la glace gelée sur la plaque frigorifique se fait automatiquement sans intervention extérieure. Le régulateur périodiquement arrête la marche du compresseur - le refroidissement cette - et la charge thermique interieure de l'appareil fait monter la température de la plaque frigorifique au dessus du 0^ et le degélement s'accomplit. Quand la température atteint les +3 ou +4^ le régulateur de la température redémarre le compresseur.

L'eau du degélement coule à travers un tube de sortie se trouvant au dos de l'appareil dans un bac d'évaporation placé au dessus du compresseur où la chaleur du compresseur l'évaporise.

Attirons l'attention a ce qu'il faut régulierement contrôler et nettoyer l'orifice d'écoulement de l'eau du dégèlement - un label avertit à ce dans l'intérieur de l'appareil - car en cas d'une obturation de cette orifice l'eau accumulée PENTRANT dans l'iso1ation de l'appareil causera la déterioration prematurée de l'appareil.

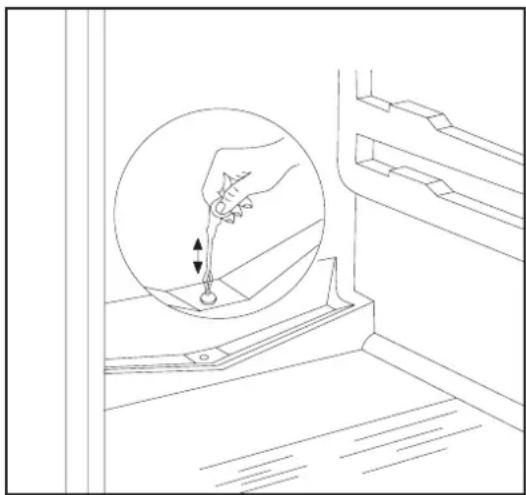

Nettoyez l'orifice de sortie de I'eau du degélement à I'aide du nettoyeur de tube joint à l'appareil etprésenté sur la figure. Stockez le nettoyeur dans l'orifice de sortie.

Un cas très caractéristique de l'engagement de l'orifice de sortie est le suivant: le papier enveloppant l'aliment gèle contre le fond du

réfrigerateur. En sortant l'aliment le papier se déchire et engorge le tube d'écoulement. Manipuez donc avec attention les aliments enveloppés en papier.

En cas d'une charge accentuee, p.e. dans canicule le refrigerateur peut continuellement fonctionner rendant le degement automatique provisoirement inoperant.

Des tâches de glace ou de gelée blanche restant sur le fond de l'appareil après la fonte ne constituent pas d'anomalie.

Il est impossible de munir le congealateur par un dispositif de degement automatique, car les alimentes congelés ne supportent pas la température du dégel. Si la couche de la glace ou de la gelée blanche est mince gratte ou éliminez la par la pelle en plastique joint à l'appareil.

Le plateau présente sur la figure ne constitue pas l'accessoire de l'appareil!

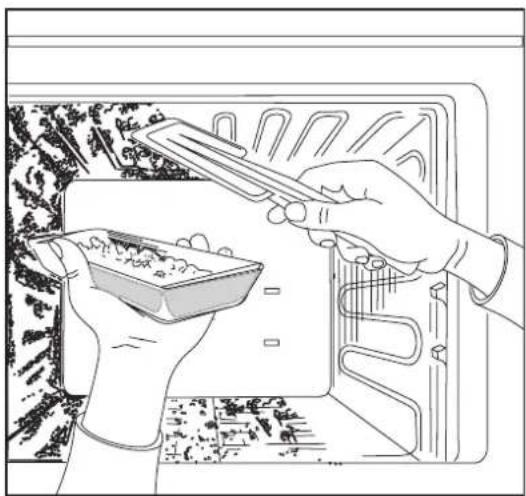

Si la couche de glace est trop épaisse et il n'est pas possible l'éliminer par la pelle un dégèlement devient nécessaire. Sa féquence dépende de l'utilisation (en générale 2-3 fois par an).

Procedez comme suite: sortez les alimentés congeles de l'appareil, placez les dans un panier couvert de chiffon et stockez dans un endroit frais, ou transmettez les dans un autre réfrigerateur.

Retirez la fiche de la prise mettant ainsi hors tension les deux parties de l'appareil.

Ouvrez les portes et nettoyez le réfrigerateur suivant le chapitre „Nettoyage systématique“, exécutant le nettoyage du conGPLateur selon les mentionnés cidessous:

Essuyez l'eau du degélement à l'aide d'une éponge ou d'un chiffon. L'eau s'accumule dans un creux convenablement formé dans la partie basse de l'appareil et vous pouvez l'éliminer suivant l'indication de la figure.

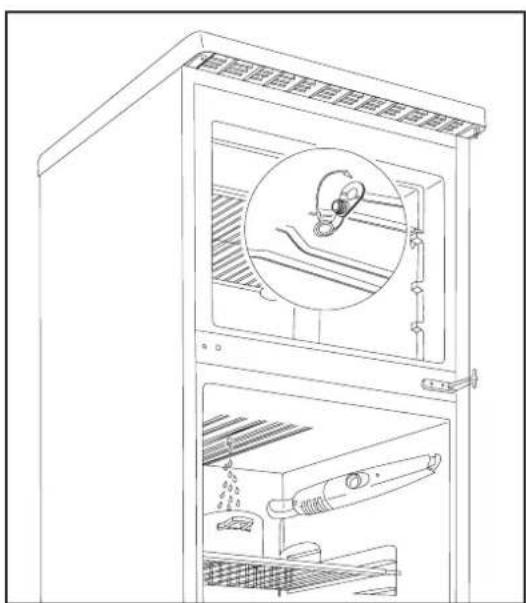

Otez le bouchon du tube de traversée de l'eau de dégèlement se trouvant dans l'ecpace de congélation. Placez un plateau sous l'orifice du tube dans l'espace normal.

Le plateau sur la figure ne constitue pas l'accessoire de l'appareil.

Sechez les surfaces et remettez le bouchon après le dégèlement et l'écoulement de l'eau.

Remettez la fiche dans la prise et replacez les aliments.

Faites fonctionner l'appareil pendant quelques heures en tournant le régulateur sur le degré le plus haut pour que la température de stockage nécessaire soit atteinte la plus vite.

Nettoyage régulier

Lavez l'intérieur de l'appareil une fois par 3-4 semaines par l'eau tiède et séchez le (il est conseillé de lier le lavage au dégèlement du congelateur).

Il est interdir d'utiliser du savon ou des produits abrasifs pendant le nettoyage.

Mettez l'appareil hors tension. Lavez son interieur par l'eau tiède et séchez le. Lavez l'étanchement de porte par eau limpide. Mettez l'appareil sous tension après le nettoyage.

Eliminez une ou deux fois par an la couche de poussière accumulée sur le condenseur au dos de l'appareil et nettoyez le plateau d'évaporation.

Appareil hors d'usage

Procedez comme suite au cas d'une non utilisation prolongée de l'appareil:

Débranche l'appareil.

Enlevez de I'appareil les alimentes y trouvants.

Executez la décongénation et le nettoyage suivant les précédents.

Laissez un peu ouverte la porte pour éviter la production d'odeur.

Dépannage

Replacement de I'ampoule

Vous pouvez changer I'ampoule brûlé selon les suivants:

Mettez apparel hors tension.

Dévissez la vis de fixation du globe et retirez le selon la flèche. Vous avez ainsi accès à l'ampoule. (Le type de l'ampoule: Mignon 322, 230 V, 15 W, douille E 14).

Remettez le globe et fixez le par la vis. Mettez l'appareil sous tension.

La manque de l'éclairage n'influence pas le fonctionnement de l'appareil.

Siquelquechoensefonctionnepas

Au cours du fonctionnement de l'appareil peuvent arriver des petits incidents qui n'exigent pas l'appeil d'un expert. Le tableau suivant vous donne des renseignements de les maîtriser vous-même et éviter ainsi les dépenses inutiles.

Nous vous attirons l'attention à ce que le fonctionnement de l'appareil produit quelques effets phoniques (compresseur, circulation du liquide) qui ne constituent pas de dégats, ils appartiennent au fonctionnement normal.

Nous vous attirons l'attention de nouveau à ce que l'arrêt du compresseur ne signifie pas l'état hors tension de l'appareil. Il est INTERDIT de toucher les parties électriques de l'appareil avant le débrancher du réseau!

Défaut	Cause possible	Elimination
Éspace interieur du réfrigérateur trop chaud	Régulateur de température mal régle.Si les alimentés sont trop chauds, ils sont malrangés.L'étanchement de la porte n'est pas bon ou elle a resté ouverte.	Mettez le régulateur à une position plus haute.Placez les alimentés aux endroits convenables.Vérifiez la fermeture et l'étanchéité de la porte.
Éspace interieur du concélateur trop chaud	Régulateur mal régle.L'étanchement de la porte n'est pas bon ou elle a resté ouverte.Le stockage des alimentés à concélés est très serré.	Mettez le régulateur à une position plus haute.Vérifiez de la porte. la fermeture et l'étanchéité.Rangez les alimentés de telle façon que l'air froide puisse circuler.
Eau coule sur le paroi de fond de l'appareil.Eau coule dans l'armoire.Eau coule sur le plancher.	C'est normal. Pendant le dégèlement automatique de gelée blanche se fond sur le paroi de fond.Enorgement dans le tube d'écoulement.Les alimentés sont rangés de telle façon qu'ils empêchent la sortie de l'eau.Le tube d'écoulement n'est pas conduit au plateau d'évaporation.	Nettoyez l'orifice du tube.Rangeze les alimentés de telle façon qu'ils ne touchent pas le paroi de fond.Conduisez le tube d'écoulement dans le plateau d'évaporation.
La formation de glace et de gelée blanche est trop forte	Aliments mal enveloppés.Portes restant ouvertes, ou étanchement défectueux.Régulateur mal régle.	Enveloppés les alimentés avec plus de soin.Vérifiez la fermeture des portes ou l'état de l'étanchement.Tournez le régulateur vers une température plus haute.
Compresseur marche continulement	Régulateur mal régle.Portes restant ouvertes ou étanchement défectueux.Quantité d'aliments mis dedans pour congefer est trop grande.Aliment placé est trop chaud.Milieu du réfrigérateur trop chaud.	Tournez le régulateur vers une température plus haute.Vérifiez la fermeture des portes ou l'état de l'étanchement.Atendez quelques heures et vérifie encore la température.La température des alimentés places ne doit dépasser la température ambiente.Tâchez diminuer la température de la salle où se trouve le réfrigérateur.
L'appareil ne fonctionne pas de tout. Pas de refroidissement, pas de lumière. Les voyageants ne brûlent pas.	La fiche n'est pas correctement insérée.Fusible est sauté.Régulateur de température n'est pas enclenché.Pas de courant dans la prise (tâchez de contacter un autre apparueil).	Insérez correctement la fiche dans la prise.Changer le fusible.Mettez en marche l'appareil suivant le chapitre „Mise en utilisation".Appelez un électricien.
L'appareil produit trop de bruit.	La stabilité de l'appareil n'est pas bon.	Vérifiez la stabilité (les quatre pieds doivent se reposer sur sol)

Si les conseils restent sans succes avertissez un atelier de réparation spécialisé.

A l'attention de la personne qui mettra en service l'homme

Caracteristiques techniques

Model/Type	R 2285 (ZLRF 280)
volume brut (l)	congélateur: 60 refroidisseur. 213
volume net (l)	congélateur. 59 refroidisseur. 203
Largeur. (mm):	550
Hauteur (mm):	1680
Profondeur (mm):	600
Consommation. en énergie (kW/24 h)	1,15
(kW/an)	420
Classe d'énergie suivant la norme d'UE	B
Puisance de congélation (kg/24h)	4,5
Temps de stockage max. en cas de panne (h)	18
Puisance nominale (W)	130
Masse (kg)	59
Nombre des compresseurs	1

Mise en marche de l'appareil

Livraison, désemballage

i Faites livre I'appareil dans son emballage original, dans une position verticale et respectez les signalisations sur I'emballage.

Après chaque livraison laissez reposer l'appareil durant 2 heures sans le mettant en marche.

Désembalez l'appareil et vérifie s'il n'y a pas de traces d'endommagements. Si oui signalez les immédiatement là où l'apparil a été acheté. Gardez l'emballage endommagé.

Nettoyage

Enlevez les bandes adhesives fixant contre tout déplacement les éléments dans l'intérieur de l'appareil.

Lavez l'intérieur de I'appareil par d'eau tiède et de liquide vaisselle. Utilisez de chiffon mou.

Sechez l'intérieur de I'appareil après nettoyage.

La pose de I'appareil

La température d'ambiance influence la consommation en énergie et le fonctionnement correcte de l'appareil.

Pour installer l'appareil prenez en considération que le fonctionnement correcte de l'appareil ne sera possible que dans les limites de température ambiente donné dans le tableau cidessous.

Classe climatique	Température ambiente
SN	+10 ..,+32 °C
N	+16 ..,+32 °C
ST	+18 ..,+38 °C

Si la température ambiente baises au-dessous de la limite inférieure la température de l'espace réfrigérant pourrait monter au-dessus de la température prescrite.

L'augmentation de la température ambiente audessus de la limite supérieure se traduit dans l'augmentation de la durée de fonctionnement du compresseur, dans un dérangement de la décongélation automatique, dans une augmentation de la température dans l'espace réfrigérant enfin dans une augmentation de la consommation en énergie.

A la pose de l'appareil veiliez à ce que sa position soit horizontal. Réglez cette position à l'aide des deux pieds réglibres sur la partie inférieure avant (1). Deux cales réglibres (2) seront au réglage. Ces cales sont déplacables.

N'exposez pas I'appareil aux rayons de soleil, ne posez pas I'appareil a la proximite d'un foyer.

S'il est impératif de poser l'appareil dans la proximé d'un chauffage au gaz ou à l'électricité respectez les distances minimales suivantes:

• en cas d'une distance de 3 cm ou moins entreposez une plaque termiquement isolante d'une épaissur de 0,5 - 1 cm et non flammable entre les deux apparciels.
• en cas d'un chauffage à l'huile ou au charbon la distance doit être augmentée à 30 cm.

L'appareil est utilisable en le posant contre le mur.

Il faut respecter les distances minimales de la figure au cours de la pose de I'appareil:

AApose au-dessous d'une armoire murale

Bpose libre

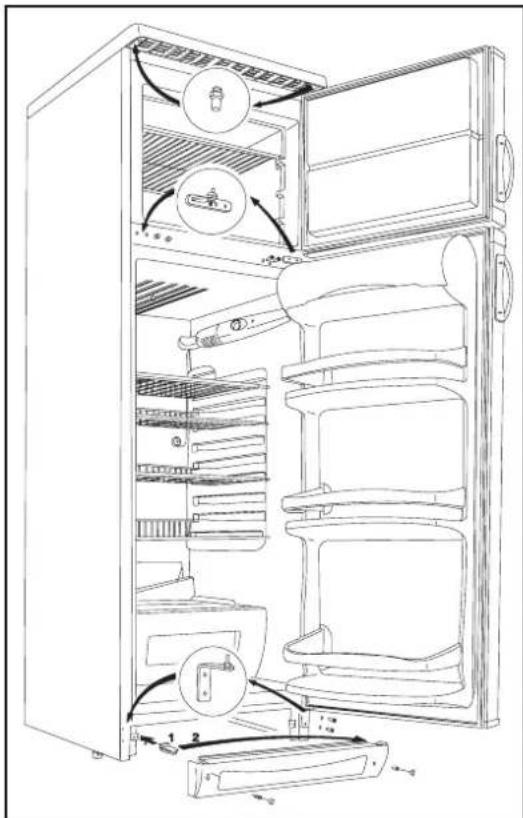

Changement le sens d'ouverture des portes

Si nécessaire il est possible de changer le sens d'ouverture des portes de droit à gauche.

Les portes des appareils s'ouvrent en fabrique à droit. Executez le montage suivant la figure et les indications ci-dessous:

• Mettez l'appareil hors tension.
• Inclinez légrement l'appareil avec précaution faisant attention r ce que le compréseur ne touche pas le sol. Appelez une autre personne qui fixera l'appareil dans cette position.
• Otez les couverces des vis de fixation de la grille inférieure de couverture (p.e. par un couteau) et en dévisant les deux vis enlevez la grille.
• Demontez le support inférieur de la porte du réfrigerateur en enlevant les deux vis et les deux rondelles.
• Retirez légèrement la porte du réfrigerateur vers le bas et enlevez la.
• Demontez le support double de porte en enlevant les deux vis et les deux rondelles.
• Retirez légèrement la porte du concélateur vers le bas et enlevez la.
• Dévissez la cheville supérieure de portedu congélateur et vissez la a l'autre cotoé.
• Enlevez les couvercles des vis gauches du support double et remettez les à l'autre côté.
• Remettez la porte du congelasteur sur la chevelle supérieure.
• Remontez à côté gauche le support double de porte par les deux vis et rondelles. Veuillez à ce que le bord de la porte soit parallelle avec le cadre de l'armoire de l'appareil.
• Remettez la porte du réfrigérateur sur la chevelle du support double.
  Montez a cote gauche le support double de portepar les deux vis et rondelles. Veuillez a ce que lebord de la porte soit parallele avec le cadre deI'armoire de I'appareil.
• Remettez la porte du réfrigerateur sur la chevelle double porteuse de porte.
  Montez a gauche le support inférieur de porte par le deux vis et rondelles. Veuillez a ce que le bord de la porte soit parallele avec le cadre de l'armoire de I'appareil.
• Remettez la grille de couverture et fixez la par les deux vis et remettez les couvercles.
• Mettez la poignée à l'autre côté et remettez les vis en plastique sur les trous devenus libres.
• Reposez l'appareil à sa place, nivelez et mettez le sous tension.

Ne voulant pas executer vous même le procédé décrit ci-dessus faites appel le concessionnaire le plus proche. Les techniciens exécuteront gratuitemment le montage.

Branchement électrique

Votre apparéil ne peut être branché qu'en 230 V monophasé.

Vérifiez que le compteur électrique peut supporter l'intensité absorbée par votre apparéil compte tenu des autres apparèils déjà branchés.

Calibre des fusibles en ligne (un par phase) 10 A en 230 V.

Important

L'installation doit être réalisée conformément aux régles de l'art, aux prescriptions de la norme NF.C 15.100 et aux prescriptions de l'E.D.F.

Utilisez un socle de prise de courant compteant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NF.C.15.100 et aux prescriptions de l'E.D.F; cette prise de courant doit impératifement être accessible.

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur ou d'une prise multiple.

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

Temps de stockage

Le temps et le manière de stockage des aliments frais.

Aliments	Temps de stockage en jour							Mode et matériel d'emballage
	1	2	3	4	5	6	7
viandes crues	X	X	X	X	X			sachet en feuille hermétiquement fermé
viande bouillie	X	X	X	X	X	X		pot couvert
viande cuite	X	X	X	X	X			pot couvert
hachis de viande crue	X							pot couvert
hachis de viande cuite	X	X	X	X				pot couvert
charcuterie, saucisse	X	X	X	X				sachet en feuille, papier paraffiné
poisson fraîche	X	X	X					sachet en feuille hermétiquement fermé
poisson bouillie	X	X	X	X				pot couvert
poisson cuite	X	X	X	X	X			pot couvert
conserve de poisson ouverte	X	X	X					pot couvert
poulet vidé	X	X	X	X	X	X		sachet en feuille hermétiquement fermé
poulet rôti	X	X	X	X	X	X		pot couvert
poule vidée	X	X	X	X	X			sachet en feuille hermétiquement fermé
poule bouillie	X	X	X	X	X			pot couvert
canard, oie vidé, frais	X	X	X	X	X	X		sachet en feuille hermétiquement fermé
canard, oie rôti	X	X	X	X	X	X	X	pot couvert
beurre dans emballage ouvert	X	X	X	X	X	X	X	dans l'enveloppe original
beurre enveloppée	X	X	X	X	X	X	X	dans l'enveloppe original
dans l'enveloppe original	X	X	X	X	X			dans l'enveloppe original
crème fraîche	X	X	X	X				dans verre
crème double	X	X	X	X	X	X	X	dans verre
fromage (dur)	X	X	X	X	X	X	X	feuille en aluminium
fromage (à pâte molle)	X	X	X	X	X	X	X	sachet en feuille
fromage blanc	X	X	X	X	X	X	X	sachet en feuille
oeuf	X	X	X	X	X	X	X
épinard, oseille	X	X	X	X				sachet en feuille
petits.POIS, haricots verts	X	X	X	X	X	X	X	sachet en feuille
championon	X	X	X	X	X			sachet en feuille
carotte	X	X	X	X	X	X	X	sachet en feuille
piment vert	X	X	X	X	X			sachet en feuille
tomate	X	X	X	X	X	X	X	sachet en feuille
chou	X	X	X	X	X	X	X	sachet en feuille
fruits tropésissables(fraise, framboise)	X	X	X	X	X			sachet en feuille
fruits	X	X	X	X	X	X	X	sachet en feuille
conserves de fruit ouvertes	X	X	X	X	X			pot couvert
gâteaux à la crème	X	X	X	X				pot couvert

Legende:

X: temps de stockage normal

x: temps de stockage possible (seulement des marchandises suturement fraîches)

Garantie et service après-vente

Condition de garantie

Service après-vente et pieces de rechange

Signalez la panne dans notre atelier le plus proche de votre domicile s'il devient inévitable une l'intervention.

Indiquez à l'atelier les caractéristiques de l'appareil qui sont indiquées sur sa plaque d'identification.

La plaque d'identification se trouve au fond de l'appareil, cote gauche dans l'espace normal de refroidissement et contient le type, le modele et le numero de fabrication de I'appareil.

Notez ci-dessous les données de la plaque d'identification:

Modèle
No de fabrication
No de la série
Date de l'achat
