Marque	Lotus
Modèle	15526
Type de produit	Montre à quartz avec chronographe
Calibre	FS00 / FS01
Dimensions du mouvement	23,7 x 22 mm (10 1/2F)
Hauteur totale	4,13 mm (FS00) / 4,28 mm (FS01)
Configuration des poussoirs	Oblique ou parallèle selon calibre
Type de pile	SR626SW
Durée de vie de la pile	Environ 2 ans (1 h/jour d'utilisation du chronographe)
Précision	± 20 secondes par mois en conditions normales
Fréquence du quartz	32,768 Hz
Affichage	Aiguilles (heures, minutes, secondes, date)
Fonctions principales	Heure, date, chronographe 1/1 sec jusqu'à 1 heure, tachygraphe
Chronographe	Mesure jusqu'à 1 heure par incréments de 1 seconde
Tachygraphe	Échelle sur la lunette pour estimer la vitesse moyenne (base 1 km)
Réglage du calendrier	Par couronne, éviter entre 21h et 1h
Réglage du zéro du chronographe	Remise à zéro via boutons (même après changement de pile)
Entretien	Éviter les chocs, l'eau (sauf indication), nettoyer avec un chiffon doux
DEEE	Collecte sélective en fin de vie (conforme réglementation)

FOIRE AUX QUESTIONS - 15526 Lotus

Comment régler l'heure sur la montre Lotus 15526 ?

Tirez la couronne jusqu'au deuxième cran pour arrêter l'aiguille des secondes en position [0]. Tournez la couronne pour régler les aiguilles des heures et des minutes. Ensuite, repoussez la couronne à sa position normale.

Comment régler la date sur la montre Lotus 15526 ?

Tirez la couronne jusqu'au premier cran. Tournez la couronne dans le sens des aiguilles d'une montre pour régler la date. Évitez de régler entre 21h et 1h pour garantir un changement correct le lendemain.

Comment utiliser le chronographe de la montre Lotus 15526 ?

Appuyez sur le bouton (A) pour démarrer et arrêter le chronographe. Appuyez sur le bouton (B) pour remettre les aiguilles du chronographe à zéro (position [0]).

Que faire si l'aiguille des secondes du chronographe ne revient pas à zéro après remise à zéro ?

Tirez la couronne au deuxième cran. Appuyez sur le bouton (A) pour déplacer l'aiguille des secondes jusqu'à la position [0]. Appuyez continuellement pour avancer rapidement. Ensuite, réglez l'heure et repoussez la couronne. Ne la repoussez pas pendant que l'aiguille tourne.

Comment utiliser le tachygraphe de la montre Lotus 15526 ?

Déclenchez le chronographe au début d'une distance de 1 km, puis arrêtez-le à la fin. L'aiguille des secondes indique sur l'échelle tachymétrique la vitesse moyenne approximative (ex: 45 secondes = 80 km/h).

Quelle pile utilise la montre Lotus 15526 et combien de temps dure-t-elle ?

La pile est une SR626SW (type bouton). Sa durée de vie est d'environ 2 ans, calculée sur une utilisation d'une heure par jour du chronographe.

Quelle est la précision de la montre Lotus 15526 ?

La précision est de ± 20 secondes par mois dans des conditions normales d'utilisation.

Quelles sont les dimensions du mouvement de la montre Lotus 15526 ?

Le mouvement mesure 23,7 x 22 mm (calibre 10 1/2F) avec une hauteur totale de 4,13 mm (FS00) ou 4,28 mm (FS01).

La montre Lotus 15526 est-elle étanche ?

La notice ne fournit pas d'indication d'étanchéité. Par précaution, évitez tout contact avec l'eau sauf mention contraire sur le cadran.

Comment entretenir la montre Lotus 15526 ?

Nettoyez-la avec un chiffon doux et sec. Évitez les chocs et les températures extrêmes. Pour le remplacement de la pile, adressez-vous à un horloger.

MODE D'EMPLOI 15526 Lotus

Cadrans et boutons 28

Régier l'heure 29

Régier le calendrier 29

Utilisation du chronopaghe 30

Tachygraphe 34

Spécifications Générales 36

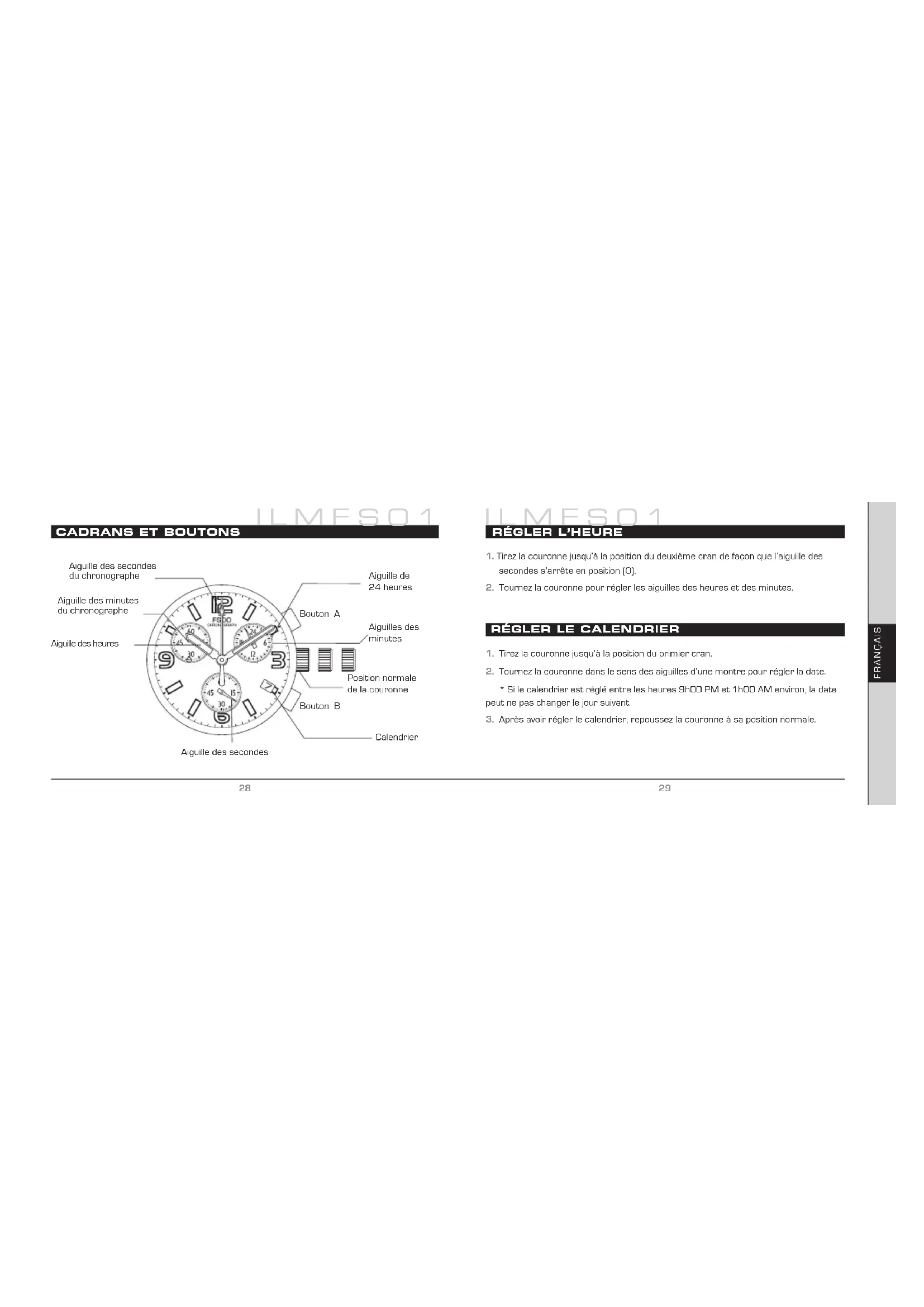

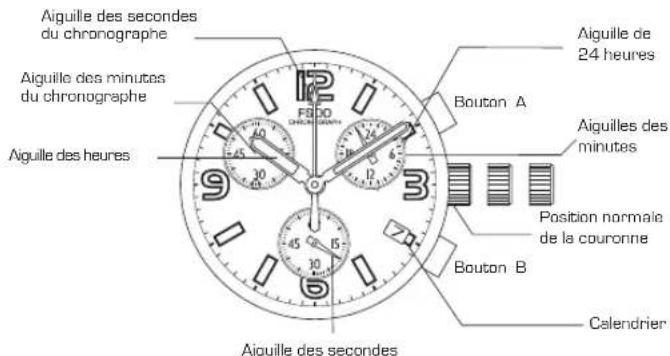

CADRANS ET BOUTONS

ILMESQ1

REGLER L'HEURE

1. Tirez la couronne jusqu'à la position du deuxième cran de façon que l'aiguille des secondes s'arrête en position [O].
2. Tournez la couronne pour regler les aiguilles des heures et des minutes.

RÉGLER LE CALENDRIER

1. Tirez la couronne jusqu'à la position du premier cran.
2. Tournez la couronne dans le sens des aiguilles d'une montre pour regler la date.
3. Si le calendrier est reglé entre les heures 9h00 PM et 1h00 AM environ, la date peut ne pas changer le jour suivant.
4. Avres avoir regler le calendrier, repoussez la couronne a sa position normale.

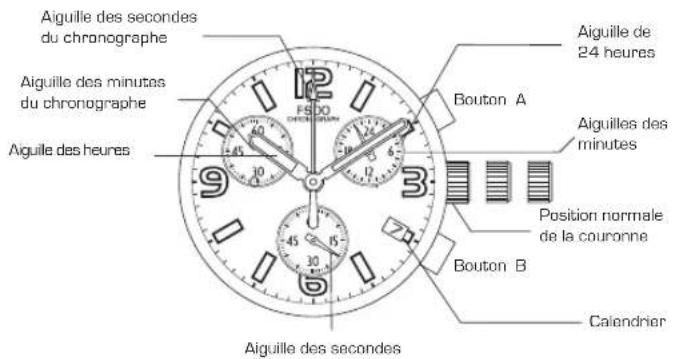

UTILISATION DU CHRONOGRAPHE

ILMESO1

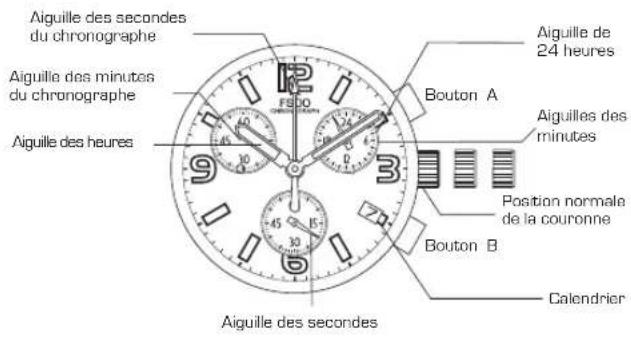

UTILISATION DU CHRONOGRAPHE

Ce chronographe peut mesurer et indiquer le temps par unité de 1/1 seconde jusqu'à un maximum de 1 heures.

[Mesurer le temps avec le chronographe]

1. Le chronographe se déclenché et s'arrête chaque fois que le bouton (A) est pressé.
2. Pour le remetre a zéro, pressé le bouton (B) et les équilles des secondes et des minutes du chronopaghe reviennent à la position (C).

[Remise à zéro du chronographé (également après remplacement de la pile]

LLMES01

UTILISATION DU CHRONOGRAPHE

Cette manipulation devrait etre effectuee quand la aiguille des secondes ne retourme pas a la position [O] des secondes, après que le chronographe a ete remis a zero, et meeme apree que la pile a ete remplacee.

1. Tirez la couronne jusqu'à la position du deuxieme cran.
2. Presse le bouton [A] pourmettre laiguille des secondes du chronographe en position (O).
3. Laiguille des secondes du chronopaghe peut etre avancée rapidement en pressant constament sur le bouton [A].
4. Une fois les aiguilles repositionnées sur [O], réglez le temps et repoussez la couronne à sa position normale.

*Ne repoussez pas la couronne à sa position normale pendant que l'aiguille des secondes du chronographe returne en position zéro [12h00].

L'aiguille s'arrête en cours de route au moment où la couronne est remise à sa position normale, et cette position est alors reconnaue comme la position zéro [12h00].

LLMES01

UTILISATION DU CHRONOGRAPHE

TACHYGRAPHE

TACHYGRAPHE

• Le tachygraphe est un apparéil qui mesure la vitesse d'une automobile. Sachant en combien de secondes la volute parcourt un kilomètre, le calculateur peut mesurer approximativement la vitesse moyenne par heures pendant un trajet (jusqu'à une partie de mesure maximum de 60 secondes).
  Si le chronographe est déclenché au même instant que la mesure, et arrêté après 1 Km, la vitesse moyenne par heures peut être déterminée en repérant la position de l'iguille des secondes.
• Si la voiture parcourt une distance de 1 Km en 45 secondes, la vitesse moyenne par heures pendant le trajet est d'environ 80 Km.

SPECIFICATIONS GENÉRALES

• A confirmer en joignant le dessin du mouvement

Calibre FS00 FS01
Poussoirs	Oblique Parallelle
Dimension de ligne* mm	10 - 1/2F 23,7 x 22 mm (3H - 9H)
Date	0
Hauteur totale	4,13 mm 4,28 mm
Configuration [angle de position des boutons poussoirs]	Oblique	Parallelle
Pile et durée de vie SR626SW 2 ans*

* Calculé sur la base d'une heures par jour d'utilisation du chronographé

ILMES01

SPECIFICATIONS GENERALES

[Temps standard]

Type de quartz: cristal quartz type diapason

Frequence:32.768 Hz

Precision: usure de ± 20 secondes par mois en conditions

normales

[Poids de bascule des aiguilles]

Aiguille des minutes: Max. 0,4 N.m

Aiguille des secondes:Max.0,035N.m

Autres dettes aiguilles:Max.0,02 一 N.m

[Fonction]

CAL. IFMFSO0/O1: Chronographe basé à 1/1 sec. (jusqu'à 59mm 59sec.)

Mécanisme de remise à zéro par sauvégarde sur batterie

Appareil de compensation du surcharge

Contrôle de fréquence digitale pour le réglage du temps.

LLMES01

ILMFS01

BETRIEBSANLEITUNG

CHRONOGRAPHEN

En application de la reglementation sur les déchets des équipements électriques et électroniques, les produits horlogers à quartz en fin de vie font l'objet dune collecte sélective en vue de leur traitement. Vous pouvez aussi déposer nos produits horlogers à quartz dans l'un de nos points de vente agréés, ainsi que dans tout point de collecte habilité. La collecte sélective, le traitement, la valorisation et la recyclage contribuient à la sauvégarde de notre environnement et à la protection de notre santé.
