Marchio	Lotus
Modello	15526
Tipo di prodotto	Orologio al quarzo con cronografo
Calibro	FS00 / FS01
Dimensioni del movimento	23,7 x 22 mm (10 1/2F)
Altezza totale	4,13 mm (FS00) / 4,28 mm (FS01)
Configurazione dei pulsanti	Obliqua o parallela a seconda del calibro
Tipo di batteria	SR626SW
Durata della batteria	Circa 2 anni (1 ora/giorno di utilizzo del cronografo)
Precisione	± 20 secondi al mese in condizioni normali
Frequenza del quarzo	32,768 Hz
Display	Lancette (ore, minuti, secondi, data)
Funzioni principali	Ora, data, cronografo 1/1 sec fino a 1 ora, tachimetro
Cronografo	Misura fino a 1 ora con incrementi di 1 secondo
Tachimetro	Scala sulla lunetta per stimare la velocità media (base 1 km)
Regolazione del calendario	Tramite corona, evitare tra le 21:00 e le 1:00
Regolazione dello zero del cronografo	Azzeramento tramite pulsanti (anche dopo cambio batteria)
Manutenzione	Evitare urti, acqua (salvo indicazioni), pulire con un panno morbido
RAEE	Raccolta differenziata a fine vita (conforme alla normativa)

Domande frequenti - 15526 Lotus

Come regolare l'ora sull'orologio Lotus 15526 ?

Tirare la corona fino al secondo scatto per fermare la lancetta dei secondi in posizione [0]. Girare la corona per regolare le lancette delle ore e dei minuti. Successivamente, ripremere la corona nella sua posizione normale.

Come regolare la data sull'orologio Lotus 15526 ?

Tirare la corona fino al primo scatto. Girare la corona in senso orario per regolare la data. Evitare di regolare tra le 21:00 e le 1:00 per garantire un cambio corretto il giorno successivo.

Come utilizzare il cronografo dell'orologio Lotus 15526 ?

Premere il pulsante (A) per avviare e fermare il cronografo. Premere il pulsante (B) per riportare le lancette del cronografo a zero (posizione [0]).

Cosa fare se la lancetta dei secondi del cronografo non torna a zero dopo l'azzeramento ?

Tirare la corona al secondo scatto. Premere il pulsante (A) per spostare la lancetta dei secondi fino alla posizione [0]. Premere continuamente per avanzare rapidamente. Successivamente, regolare l'ora e ripremere la corona. Non ripremerla mentre la lancetta gira.

Come utilizzare il tachimetro dell'orologio Lotus 15526 ?

Avviare il cronografo all'inizio di una distanza di 1 km, quindi fermarlo alla fine. La lancetta dei secondi indica sulla scala tachimetrica la velocità media approssimativa (es: 45 secondi = 80 km/h).

Quale batteria utilizza l'orologio Lotus 15526 e quanto dura ?

La batteria è una SR626SW (tipo a bottone). La sua durata è di circa 2 anni, calcolata su un utilizzo di un'ora al giorno del cronografo.

Qual è la precisione dell'orologio Lotus 15526 ?

La precisione è di ± 20 secondi al mese in condizioni normali di utilizzo.

Quali sono le dimensioni del movimento dell'orologio Lotus 15526 ?

Il movimento misura 23,7 x 22 mm (calibro 10 1/2F) con un'altezza totale di 4,13 mm (FS00) o 4,28 mm (FS01).

L'orologio Lotus 15526 è impermeabile ?

Il manuale non fornisce indicazioni di impermeabilità. Per precauzione, evitare qualsiasi contatto con l'acqua salvo diversa indicazione sul quadrante.

Come manutenere l'orologio Lotus 15526 ?

Pulirlo con un panno morbido e asciutto. Evitare urti e temperature estreme. Per la sostituzione della batteria, rivolgersi a un orologiaio.

MANUALE UTENTE 15526 Lotus

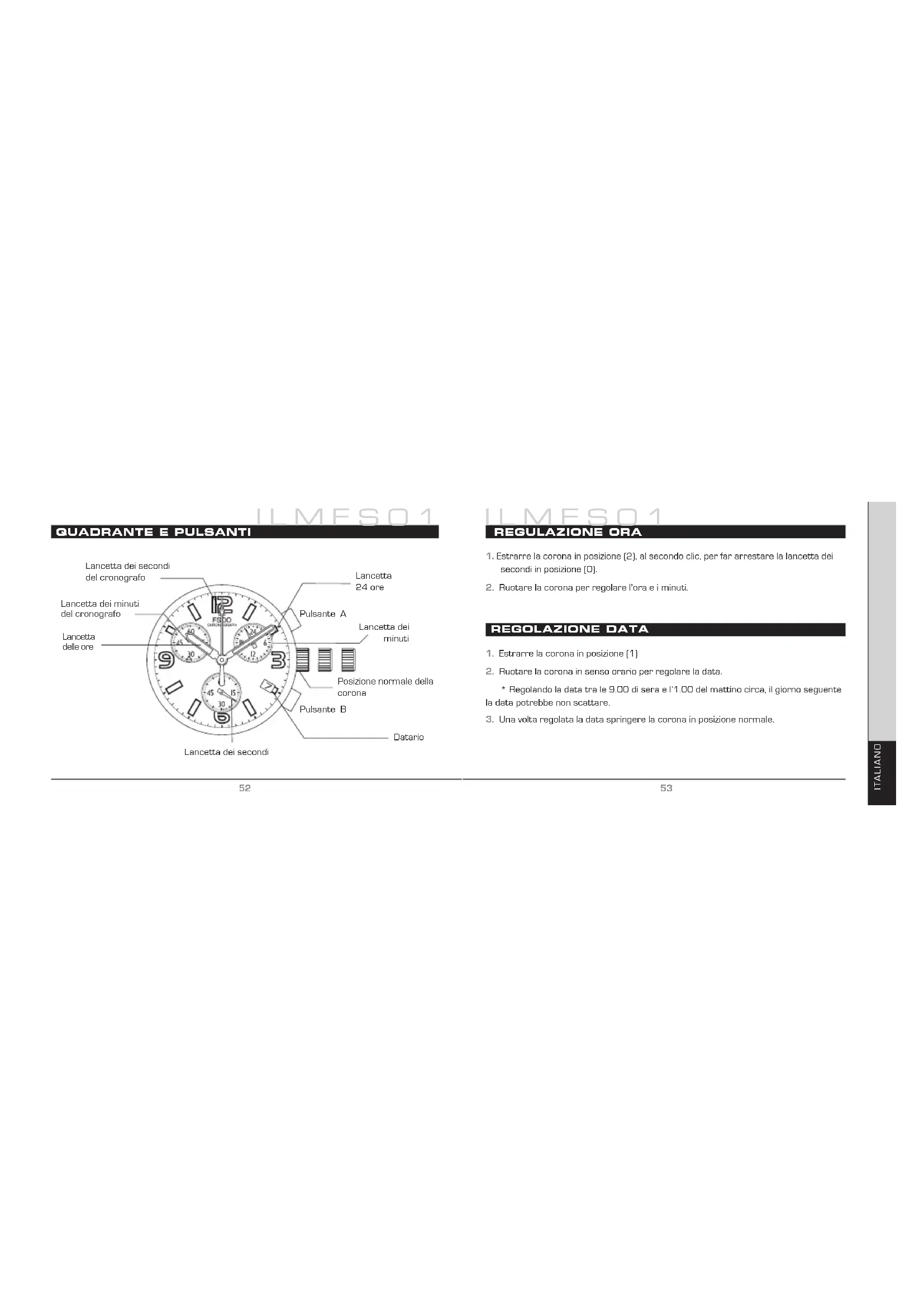

MANUALE DI FUNZIONAMENTO

CRONOGRAFO

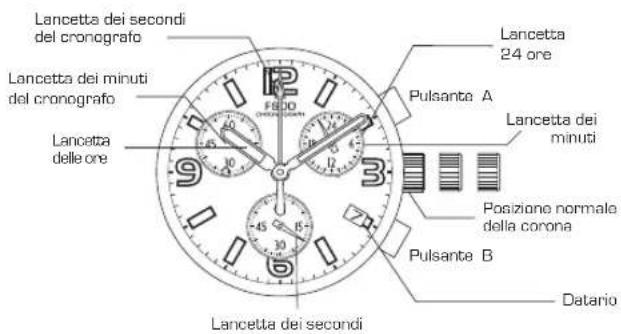

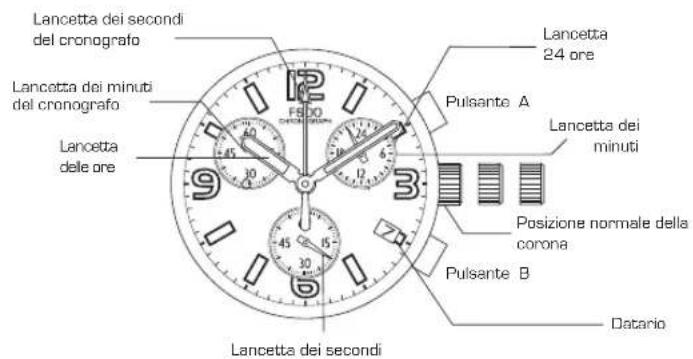

Quadrante e pulsanti 52

Regolazione ora 53

Regolazione data 53

1. Estrarre la corona in posizione [2], al secondo:, per far arrrestare la lancetta dei secondi in posizione [0].
2. Ruotare la corona per regolare I'ora e i minuti.

REGOLAZIONE DATA

1. Estrarre la corona in posizione [1]

2. Ruotare la corona in senso orario per regolare la data.

3. Regolando la data tra le 9.00 di sera e l'1.00 del mattino circa, il giorno segunte la data potrebbe non scattare.

4. Una volta regolata la data springere la corona in posizione normale.

USO DEL CRONOGRAFO

ILMESO1

USO DEL CRONOGRAFO

Il cronografo misura e visualizza il tempo in unità 1/1 di secondo fino ad un massimo di un'ora.

1. Dgni volta che si preme il pulsante [A] si può arrestare o reiniziare ilcronografo
2. Per azzerario premere il pulsante [B] le lancette dei minuti e dei secondi del cranografo tornano in posizione (O)

[Azzerare il cronografo anche dopo aver sostituito la batteria]

USO DEL CRONOGRAFO

Se una volta azzerato il cronografo la lancetta dei secondi del cronografo non torna in posizione [O] dei secondi, così come dopo aver sostituito la batteria è necessario esguire il segunte procedimento.

1. Estrarre la corona in posizione [2].
2. Premere il pulsante (A) per regolare la lancetta dei secondi del cronografo in posizione (O).
3. Mantenendo premuto il pulsante [A] le lancetta del cronografo avanzano rapidamente.
4. Una volta regolare le lancette sullo zero azzerare l'ore e spingere la corona in posizione normale.

*Non rimettere la corona in posizione normale nelle lancetta dei secondi del cronografo torna in posizione (0) [12.00].

Quando si rimette la corona in posizione normale la lancetta si ferma. Il cranografo riconisce tali posizioni come positizioni [O] [12.00]

ILMES01

USO DEL CRONOGRAFO

TACHIMETRO

TACHIMETRO

• Il tachimetro è l'apparecchio utilizzato per misurire la velocità di un'automobile. Basandosi sui secondi impegati da un'automobile per percorre che la distance di 1 Km il contagatore è in grado di calcolo appressimativamente la velocità media all'ora del veicolo durante un data tragitto [la misurazione massima del tachimetro è di BO secondi].
• Se il cronografo viene awiato all'inizio della misurazione del tratto e lo si ferma dopo 1 Km. è possibile determinare la velocità media all'ora in base alla posizione della lancetta dei secondi.
• Se l'automobile parcorre un相对较 di 1 Km in 45 secondi la velocità media all'ora durante il tragitto sare di 80 Km.

SPECIFICAZIONI BASICHE

• Da confirmare aussiie al grafico riguardante il movimento in allegato

Calbro FS00 FS01
Pulsante	Inclinato Parallelq
Misura Linea* [mm]	10 - 1/2 F 23,7 x 22 mm [3H - 9H]
Data	0
Altezza totale	4,13 mm 4,28 mm
Immagine [angolo posizione pulsante]	Inclinato Parallelq
Pile e durata SR626SW altri*

* usando il cronografo per 1 ora al giorno

ILMESQ1

SPECIFICAZIONI BASICHE

[Ora standard]

Tipodi quarzo Diapason incristallo di quarzo

Frequenza: 32.768 Hz.

Precisione: ± 20 secondi al mese se indossato in condizioni

normali

[Peso di equilibrio delle lancette]

Lancetta dei minuti: Max. 0,4 N.m

Lancetta dei secondi:Max.0.035N.m

Altre lancette piccole:Max.0,02 三 N.m

[Funzione]

CAL. IFMFSO0/O1: Cronografo 1/1 secondi (fino a 59 min. 59 sec.)

Meccanismo di Riawiamento per Risparmio Batteria [PSRM]

Dispositivo di Compensazione per Sovraccarico (OLCD)

Controllo di Freqenza Digitale (DFC) per la regolazione dell'ora.

Ai sensi dei regolamenti relativi alla manipolazione dei rifiuti provenienti da assemblaggi elettrici ed elettronici, i prodotti d'orologeria ormai inutilizzabili devono essere raccolti

separamente per consentire il trattamento. In qualiassi nostro punto vendita o punto di recolta autorizzato troverà gli apposti contentori per lo smaltimento dei componenti del Suor orologio al quarzo. La recolta differenziate, il trattamento, la valorizzazione ed il riciclaggio di tali prodotti contribuiscono alla salvaguardia dell'ambiente ed alla produzione della sua salute.
