VW549ZIL - Lave-vaisselle ETNA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lave-vaisselle encastrable, capacité de 14 couverts, classe énergétique A++
Programmes de lavage	6 programmes, incluant éco, rapide, intensif, délicat, prélavage
Dimensions	Largeur : 60 cm, Hauteur : 82 cm, Profondeur : 55 cm
Consommation d'eau	9 litres par cycle
Utilisation	Panneau de commande intuitif avec affichage LED, départ différé jusqu'à 24 heures
Maintenance	Filtres lavables, entretien régulier recommandé pour optimiser les performances
Sécurité	Système de sécurité anti-débordement, verrouillage de porte pendant le fonctionnement
Informations générales	Garantie de 2 ans, service après-vente disponible, notice d'utilisation incluse

FOIRE AUX QUESTIONS - VW549ZIL ETNA

Le lave-vaisselle ETNA VW549ZIL ne démarre pas. Que faire ?

Vérifiez si l'appareil est correctement branché à une prise électrique et si le disjoncteur n'a pas sauté. Assurez-vous également que la porte est bien fermée.

Pourquoi mon lave-vaisselle ETNA VW549ZIL ne se remplit pas d'eau ?

Vérifiez si le robinet d'eau est ouvert et si le tuyau d'arrivée d'eau n'est pas plié ou obstrué.

Mon lave-vaisselle ETNA VW549ZIL ne vidange pas. Que faire ?

Vérifiez si le filtre est obstrué et nettoyez-le si nécessaire. Assurez-vous également que le tuyau de vidange n'est pas bloqué.

Pourquoi la vaisselle n'est-elle pas propre après le lavage ?

Assurez-vous que les bras gicleurs ne sont pas obstrués et que vous utilisez un détergent adapté. Vérifiez également la charge de vaisselle pour éviter un encombrement.

Le lave-vaisselle ETNA VW549ZIL fait un bruit étrange pendant le fonctionnement. Que faire ?

Vérifiez si des objets sont bloqués dans les bras gicleurs ou si le lave-vaisselle est bien nivelé. Les bruits peuvent également provenir d'un débris coincé dans la pompe.

Comment régler le programme de lavage sur le lave-vaisselle ETNA VW549ZIL ?

Consultez le panneau de contrôle pour sélectionner le programme de lavage souhaité. Reportez-vous au manuel d'utilisation pour des instructions détaillées.

Quel type de sel régénérant utiliser pour le lave-vaisselle ETNA VW549ZIL ?

Utilisez uniquement du sel régénérant spécialement conçu pour les lave-vaisselle. Ne pas utiliser du sel de table.

Comment nettoyer le filtre du lave-vaisselle ETNA VW549ZIL ?

Retirez le filtre situé au fond de la cuve, rincez-le sous l'eau courante et brossez-le si nécessaire. Replacez-le une fois qu'il est propre.

Le lave-vaisselle ETNA VW549ZIL affiche un code d'erreur. Que signifie-t-il ?

Consultez le manuel d'utilisation pour interpréter le code d'erreur affiché. Chaque code indique un problème spécifique qui nécessite une attention particulière.

Comment programmer un lavage différé sur le lave-vaisselle ETNA VW549ZIL ?

Sélectionnez le programme de lavage souhaité, puis utilisez la fonction de départ différé sur le panneau de contrôle pour choisir le délai avant le démarrage.

Quelle est la capacité maximale du lave-vaisselle ETNA VW549ZIL ?

La capacité maximale du lave-vaisselle ETNA VW549ZIL est de 13 couverts standard.

MODE D'EMPLOI VW549ZIL ETNA

Gebruekte pictogrammen - Pictogrammes utilisés

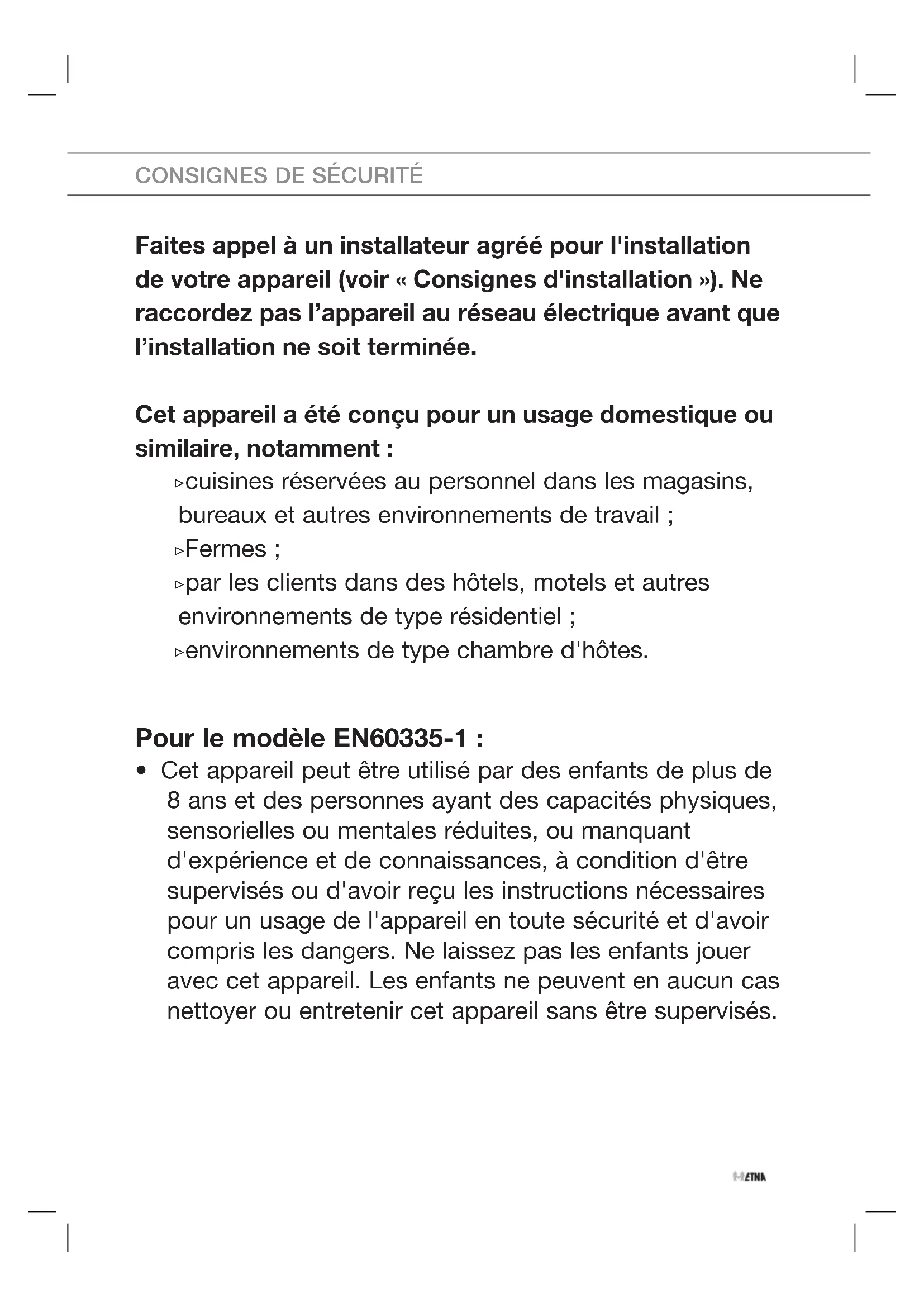

Faites appel à un installeragree pour l'installation de votre apparéil (voir « Consignes d'installation »). Ne raccordez pas l' apparéil au réseau électrique avant que l'installation ne soit terminée.

Cet apparéil a été créé pour un usage domestique ou similaire, notamment :

cuisines réservées au personnel dans les magasins, bureaux et autres environnementés de travail ;
Fermes;
par les clients dans des hotels, motels et autres environments de type résidentiel ;
environments de type,chambre d'hôtes.

Pour le modele EN60335-1:

• Cet apparéil peut être utilisé par des enfants de plus de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, à condition d'être supervisés ou d'avoir reçu les instructions nécessaires pour un usage de l' apparéil en toute sécurité et d'avoir compris les dangers. Ne laissez pas les enfants jouer avec cet apparéil. Les enfants ne peuvent enaucun cas nettoyer ou entretenir cet apparéil sans être supervisés.

Pour le modele IEC60335-1:

• Cet apparéil ne doit pas être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, à moins d'être supervisées ou d'avoir reçu les instructions nécessaires pour l'utilisation de l' apparéil par une personne responsable de leur sécurité.
• Les matériaux d'emballage peuvent partager un danger pour les enfants!
• Cet apparéil est destiné à un usage interieur domestique uniquement.
• Pour vous protégger contre le risque de décharge électrique, abstenez-vous d'immerger l'appareil, le cordon ou la fiche dans de l'eau ou tout autre liquide.
• Débranche l'appareil avant toute opération de nettoyage et d'entretien de l'appareil.
  Utilisez un chiffon doux légèrement imbibé d'une solution d'eau et de savon doux, puis essuyez à nouveau à l'aide d'un chiffon sec.

Instructions de mise à la terre

• Cet apparéil doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre fournit un chemin de moindre résistance au courant électrique et ainsi réduit le risque de décharge électrique. Cet apparéil est écipé d'une fiche de terre.

• La fiche doit être branchée dans une prise appropriée qui est installée et mise à la terre conformément à tous les codes et règlements locaux.

• Tout branchement inapproprié de la fiche de mise à la terre de l'équipement peut entraîner un risque de décharge électrique.

• Vérifiez avec un électricien qualifié ou un représentant du service après-vente si vous avez unquelconquedoute quant à la mise à la terre correcte de l'appareil.
• Ne modifie pas la fiche fournie avec l'appareil si celle-ci n'est pas compatible avec la prise.
• Faites installer une prise appropriée par un électricien qualifié.
• N'utilisez pas la porte ou le panier du lave-vaisselle de manière abusive, et abstenez-vous de vous asseoir ou de monter sur la porte ou le panier.
• Ne faites pas fonctionner votre lave-vaisselle si tous les panneaux de l'enceinte ne sont pas correctement installés.
• Ouvrez la porte avec précaution si le lave-vaisselle est en marche, en raison du risque de projection d'eau.
• Ne déposez pas d'objets lourds ou ne montez pas sur la porte lorsqu'elle est ouverte. L'appareil pourrait basculer.

Lorsque you chargez le lave-vaisselle :

Placez les objets coupants de façon à ce qu'ils ne puissant pas endommager le joint de la porte.
Attention! Les couteaux et autres ustensiles pointus ou tranchants doivent être place dans le panier avec la pointe orientée vers le bas ou places en position horizontal.

• Certains produits de lavage pour lave-vaisselle sont très alcalins et peuvent s'avérer extrémement dangereux en cas d'ingestion. Évitez tout contact avec la peau et les yeux et tenez les enfants éloignés du lave-vaisselle lorsque la porte est ouverte.
• Vérifiez que le distributeur de détergent en poudre est vide à la fin du cycle de lavage.
• Ne lavez pas d'articles en plastique au lave-vaisselle à moins qu'ils portent la mention « Lavable au lave-vaisselle" ou mention équivalente.
• Si un article ne porte aucune mention, vérifiez les recommandations du fabricant.
• Utilisez uniquement des produits de lavage et des liquides de rincage commandés pour un usage au lave-vaisse.
• N'utilisez jamais de savon, de détergent à lessive ou de liquide à vaisseille dans votre lave-vaisselle.
• Ne laissez pas la porte ouverte afin d'eviter le risque de trébuchement.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son technicien d'entretien ou un personnel qualifié pour éviter tout danger.
• Pendant l'installation, abstenez-vous de plier ou d'écraser le cable d'alimentation de manière excessive ou dangereuse.
• N'interférez pas avec les commandes.
• L'appareil doit être raccordé à la vanne d'arrivée d'eau au moyen d'un kit de raccordement neuf. Ne réutilisez jamais d'anciens kits
• Pour économique l'énergie, l'appareil se met automatiquement en voille lorsqu'il n'y a plus d'activité pendant un certain temps

Votre Iave-vaisselle

Introduction 4

Utilisation de votre lave-vaiselle

Description 5

Utilisation rapide 5

Panneau de commande 6

Adoucisseur d'eau 7

Ajout de sel regénérant 8

Preparation et chargement des plats 8

Fonction du liquide de rincege et du produit de lavage 13

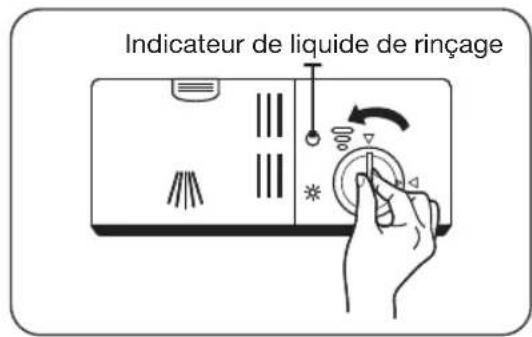

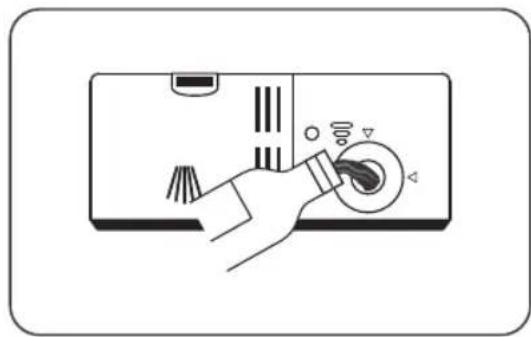

Remplissage du réservoir de liquide de rincege 14

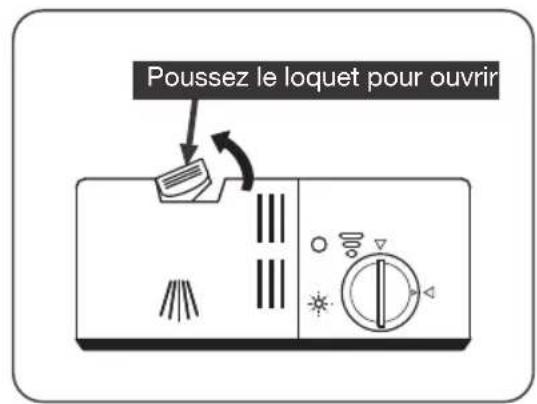

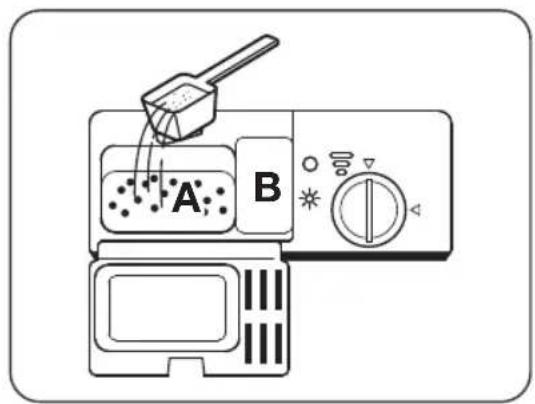

Remplissage du distributeur de produit de lavage 15

Programmation du lave-vaiselle

Tableau des cycles de lavage 16

Demarrage d'un cycle de lavage 17

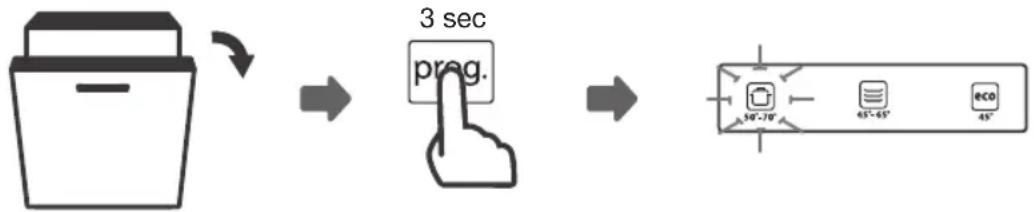

Changer de programme en cours de cycle 17

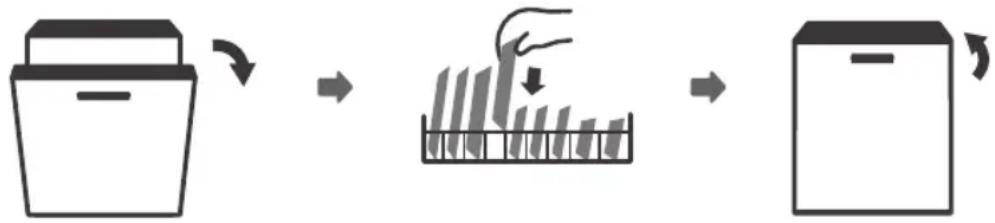

Vouaveszoublied'ajouterde lavaisselle？18

Entretien

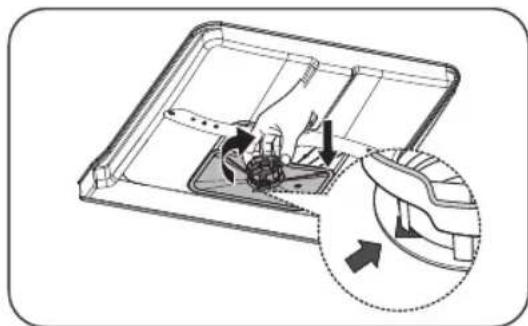

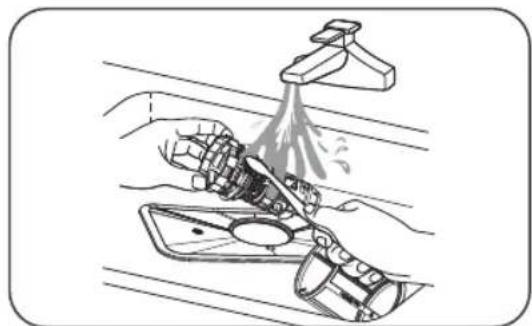

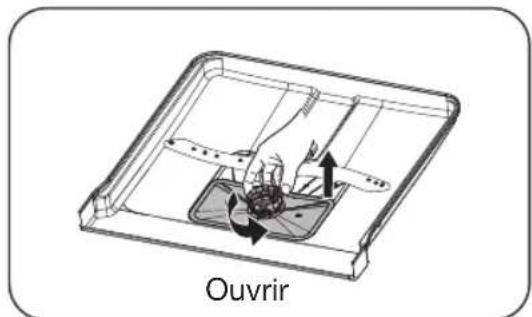

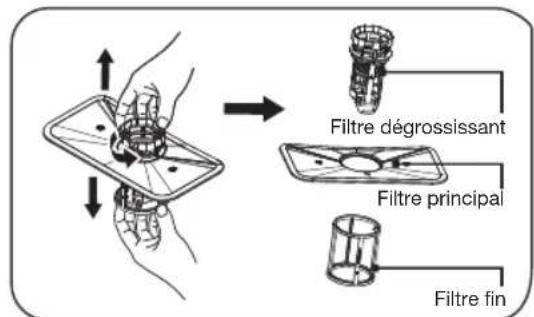

Système de filtration 19

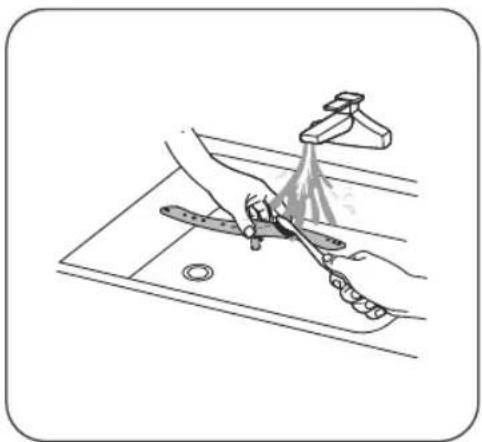

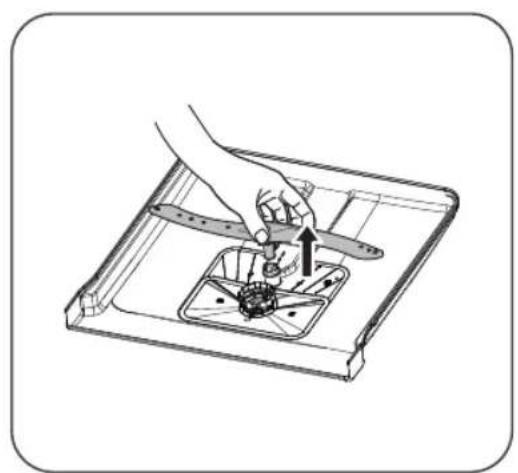

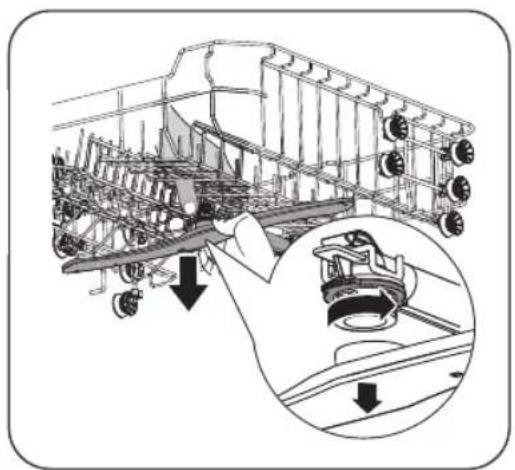

Nettoyage des bras d'aspersion 20

Prendre soin du lave-vaisselle 21

Nettoyage de la porte 22

Erreurs

Que doit je faire si... 23

Tableau des erreurs 23

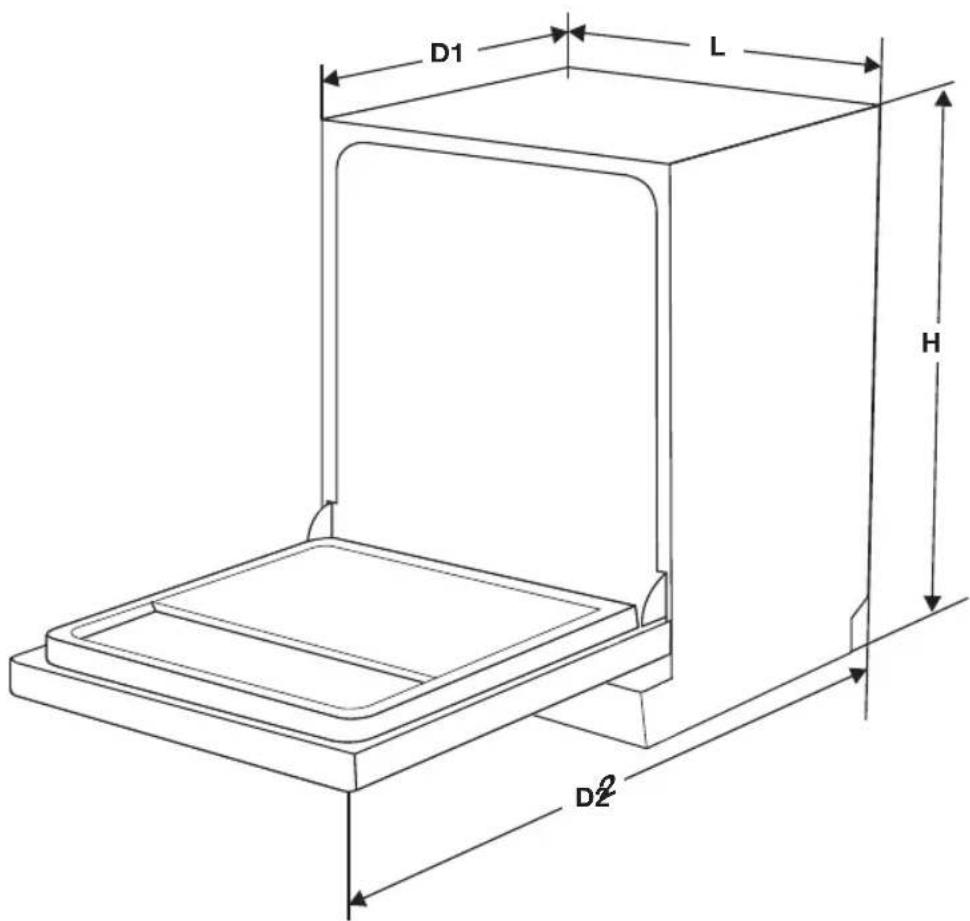

Fiche de données techniques 26

Chargement des paniers selon la norme EN50242 28

Votre lave-vaisselle et I'environnement

Mise au rebut 30

Introduction

Vouaves decidedacheter un lave-vaissele Etna.

La souplesse et la simplicité optimes de l'utilisation sont les principales qui ont guidé son développement.

Ce manuel indique comment utiliser votre lave-vaisselle de façon optimale. En plus des informations relatives au fonctionnement de l'appareil, vous y trouvez des renseignements de base susceptibles d'en faciliter l'utilisation. Il contient également des conseils d'entretien.

Les consignes de sécurité à observer durant l'installation sont inclues dans le guide d'installation s'adressant principalement à l'installateur.

Lisez attentivement ce manuel avant toute utilisation de l'appareil et rangez-le en lieu sur afin que tout utilisateur ultérieur puisse également bénéficier des informations qu'il contient.

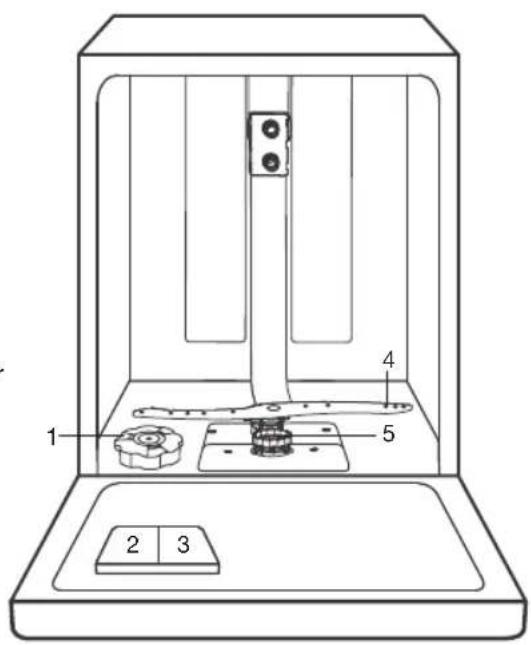

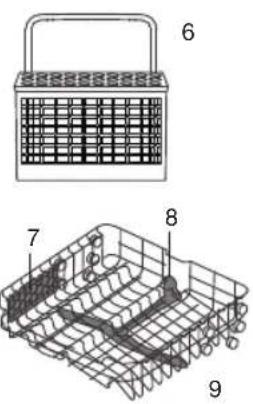

Description

Les caractéristiques et l'apparance des paniers de chargement et du panier à couverts peuvent varier selon le modele.

1. Réservoir de sel
2. Distributeur de produit de lavage
3. Réservoir de liquide de rincege
4. Bras d'aspersion inférieur
5. Système de filtration
6. Panier à couverts

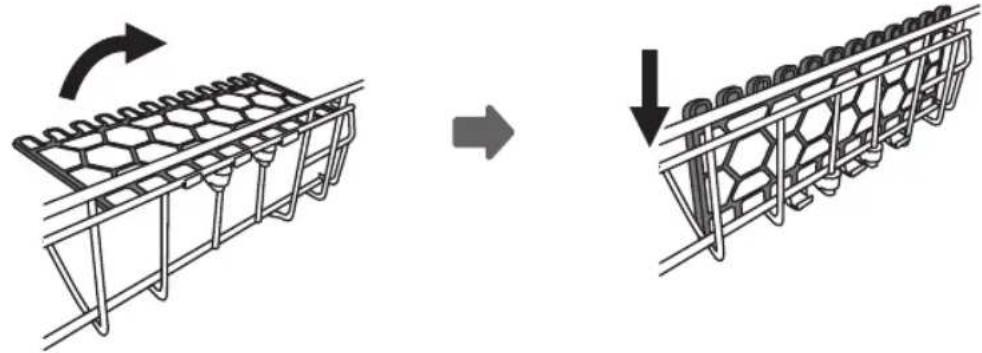

7. Étagère à tasses
8. Bras d'aspersion supérieur
9. Panier supérieur
10. Panier inférieur

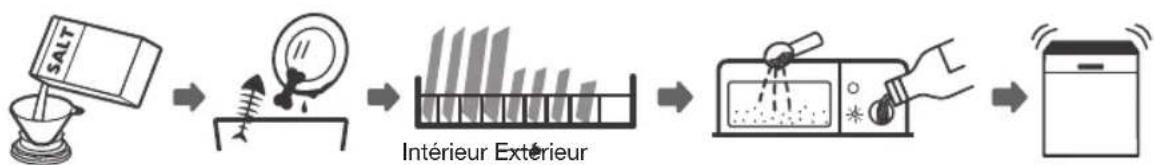

Utilisation rapide

Veuillez lore le contenu correspondant dans le manuel d'utilisation afin d'obtenir les détails du mode de fonctionnement.

1. Régler l'adoucisseur d'eau/ajouter de sel regénérant.
2. Enlever les gros résidus d'aliments sur les couverts.
3. Charger les paniers.
4. Remplir le distributeur et le réservoir de liquide de rincege.
5. Sélectionner et lancer le cycle de lavage.

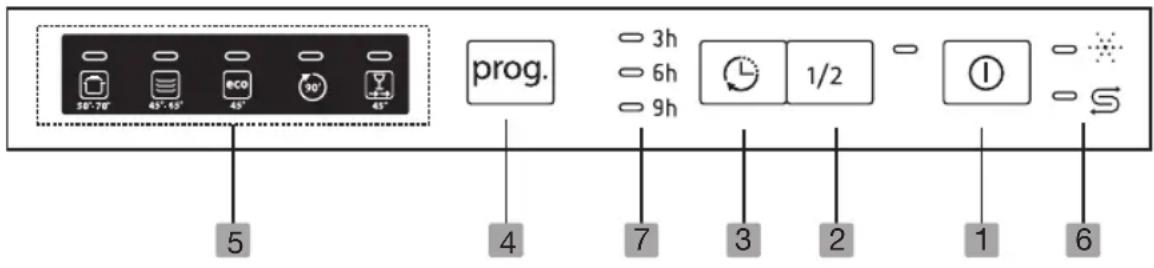

Panneau de commande

Touches de commandes
1 Marche/ arrêt	Appuyez sur cette touche pour allumer votre lave-vaisselle, l'écran s'allume.
2 Demi-charge	Si vous avez peu de vaisselle à laver, vous pouvez opter pour le programme demi-charge. Ce programme consomme moins d'eau et moins d'énergie. Vous pouvez l'utiliser avec les programmes Intensif, Normal, ECO et 90 min.
3 Mise en marche différée	Appuyez sur la touche pour régler le démarrage différé.
4 Programme	Appuyez sur cette touche pour Sélectionner le programme de lavage approprié - le voyant du programme sélectionné s'allume.

Voyants
5 Indicateur de programme	Intensif Vaissselle très sale, y compris les cocottes et casseroles. Avec des résidus d'aliments secs.
	Normal Pour les charges normalement sales telles que : cocottes, assiettes, verres et casseroles légèrement sales.
	ECO Ce programme standard convient au lavage de vaissselle normalement sale. C'est le programme le plus efficace en matière de consommation combinée d'énergie et d'eau pour ce type de vaissselle.
	90 min Pour les charges normalement sales nécessitant un lavage rapide.
	Rapide Un cycle rapide pour la vaissselle légèrement sale ne nécessitant pas de séchage.
6 Indicateur d'ever-tissement	Liquide de rinceage Lorsque ce voyageant s'allume, cela signifie que le niveau du liquide de rinceage est bas et qu'il faut replir le réservoir.
	Sel régérencer Lorsque ce voyageant s'allume, cela signifie que le niveau du sel régérencer est bas et qu'il faut replir le réservoir.
7 Démarrage différé	Pour afficher le démarrage différé (3 h / 6 h / 9 h).

Adoucisseur d'eau

La durée de l'eau varie d'un endroit à l'autre. Si de l'eau dure est utilisé dans le lavevaisselle, des dépôts se formeront sur les plats et les ustensiles.
- L'appareil est équipe d'un adoucisseur spécial qui utilise un réservoir à Sel spécialement concu pour eliminer le calcaire et les mineraux Presents dans l'eau.

Réglage de la consommation de sel

Le lave-vaisselle est concu pour permettre d'ajuster la quantite de sel consommée en fonction de la durée de l'eau utilisée. Ceci dans le but d'optimiser et de personneliser le niveau de consommation de sel. Veuillez suivre les etapes suivantes pour ajuster la consommation de sel.

1. Allumez l'appareil;
2. Appuyez sur la touche de selection du programme pendant plus de 5 secondes pour acceder au mode de réglage de l'adoucisseur d'eau dans les 60 secondes après la mise en marche de l'appareil :
3. Appuyez sur la touche de selection du programme pour selectionner le réglage correspondant à la durée de l'eau de votre commune - à chaque pression de la touche, les niveaux se succident comme suit : H1->H2->H3->H4->H5->H6 ;
4. Appuyez sur la touche Marche/arrêt pour confirmer le réglage et terminer le mode de réglage.

Tableau de réglage de l'adoucisseur d'eau

Ajustez la consommation de sel conformément au tableau ci-dessous :

Dureté de l'eau
°Clarke °dH mmol/l		Réglage Le	voyant du	programme	Consommation de sel (grammes/cycle)
0 - 6 0 -	5 0 - 0,94	H1 Rapide 0
7 - 14	6 - 11	1,0 - 2,0	H2	90 Min	9
15 - 21	12 - 17	2,1 - 3,0	H3	90 Min + Rapide	12
22 - 28	18 - 22	3,1 - 4,0	H4	ECO	20
29 - 42	23 - 34	4,1 - 6,0	H5	ECO + Rapide	30
43 - 69	35 - 55	6,1 - 9,8	H6	ECO + 90 Min	60

Réglage d'usine par défaut : H3 (EN 50242)

Renseignez-vous auprès de la Compagnie locale de distribution d'eau pour connaître la durée de votre eau d'alimentation.

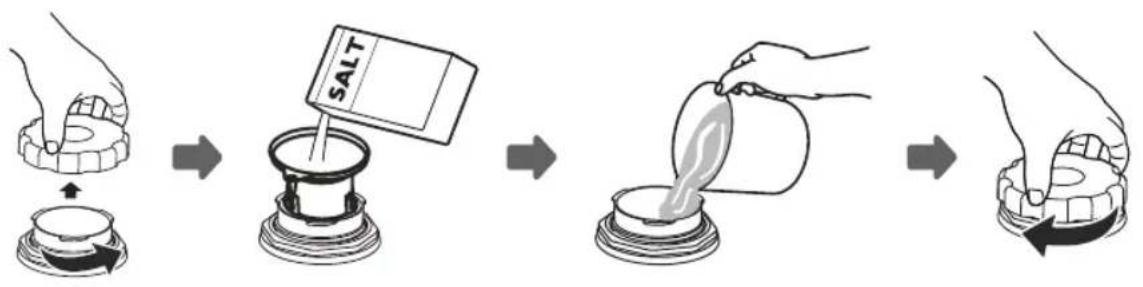

Ajout de sel régissant

1. Dégagez le panier inférieur, puis dévissez le bouchon du réservoir.
2. Insérez l'extrémité de l'entonnoir (fourni) dans l'orifice.
3. Remplissez le réservoir de sel regénérant jusqu'au niveau maximal (environ 1,5 kg). Il est normal qu'une petite quantité d'eau s'écoule du réservoir de sel.
4. Lorsque le réservoir est plein, revissez soigneusement le bouchon.
5. Levoyant d'avertissement du sel s'eteint une fois que le réservoir est rempli.
6. Lancez un programme de lavage sitôt après le replischage du réservoir de sel (de préférence un programme court), sans quoi l'eau salée risque d'endommager le système de filtré, la pompe et d'autres pieces importantes de l'appareil. Ces dommages ne sont pas couverts par la garantie.

Remarque! Réapprovisionné uniquement le réservoir de sel lorsque le voyant d'avertissement du sel s'allume sur le panneau de commande. Il se peut que levoyant resté allumé même si le réservoir est plein, tout dépend de la vitesse de dissolution du sel dans l'eau. Si du sel a débordé, lancez le programme Trempage ou Rapide pour l'éliminer.

Préparation et chargement des plats

• Envisagez l'achat d'ustensiles lavables au lave-vaissette.
  Pour la vaisselle fragile, selectionnez le programme avec la température la plus bajo possible.
• Afin d'eviter tout dommage, ne sortez pas les verres et les couverts du lave-vaisselle sitôt après la fin du programme.

Les couverts et plats suivants ne convennent pas au lavage au lave-vaisse :

Couverts avec un manche en bois, en corne de Chine ou en nacre
Objets en plastique ne résistant pas à la chaleur

Couverts anciens comportant des éléments collés ne résistant pas à la chaleur
Couverts ou plats contrecollés
Vaissele en etain ou en cuivre
Verres en cristal
Ustensiles en acier susceptibles de rouiller
Plateaux en bois
Éléments en fibres synthétiques

Les couverts et plats suivants peuvent convenir de manière limitee :

Certains types de verres peuvent ternir après de nombreux cycles de lavage
Les pièces en argent et en aluminium ont tendance à se décolorer au cours du lavage
Les modeles émailés peuvent ternir s'ils sont lavés fréquement en machine

Recommendations pour le chargement du lave-vaiselle

Enlevez les gros résidus alimentaires. Faites tremper les casseroles contenant des résidus carbonisés. Il n'est pas nécessaire de rincer la vaisselle sous l'eau du robinet. Vous obtiendrez les membres résultats de votre lave-vaisselle en respectant les consignes de chargement ci-après. Les caractéristiques et l'apparce des paniers de chargement et du panier à couverts peuvent varier selon le modele.

• Disposez la vaisse dans le lave-vaisse de la maniere suivante :

Retournez les tasses, verres, cocottes/casseroles, etc.

Les objets concaves ou avec des cavités doivent être disposés en oblique pour permettre à l'eau de s'écouler.
Tous les ustensiles sont charges de maniere sure et ne risquent pas de basculer.
Tous les ustensiles sont placés de façon à ce que les bras d'aspersion puisent tourner librement durant le lavage.
Chargez les éléments creux, tels que les tasses, les verres, les casseroles, etc. avec l'ouverture orientée vers le bas afin que I'eau ne puisse pas stagner dans le recipient ou dans un fond creux.
Les plats et les couverts ne doivent pas etre placés les uns dans les autres ou se recouvrir.

Pour éviter les dommages, les verres ne doivent pas se toucher.

Le panier supérieur est concu pour la vaisse plus delicate et plus legere comme les verres, les tasses a cafe et a the.
Les couteaux à lame longue positionnés à la verticale représentent un danger potentiel !
Les couverts longs et/ou tranchants, comme les couteaux à découvert, doivent être placés horizontally dans le panier supérieur.

Veillez à ne pas surcharger votre lave-vaiselle. Ceci est important pour obtenir de bons résultats de lavage avec une consommation d'énergie à un niveau raisonnable.

Remarque: Évitez de laver dans le lave-vaisselle des pieces de très petite tailles susceptibles de tomber du panier.

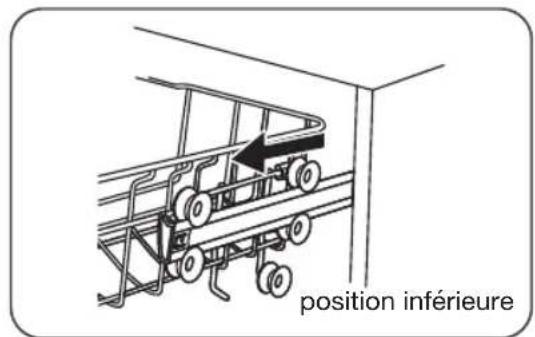

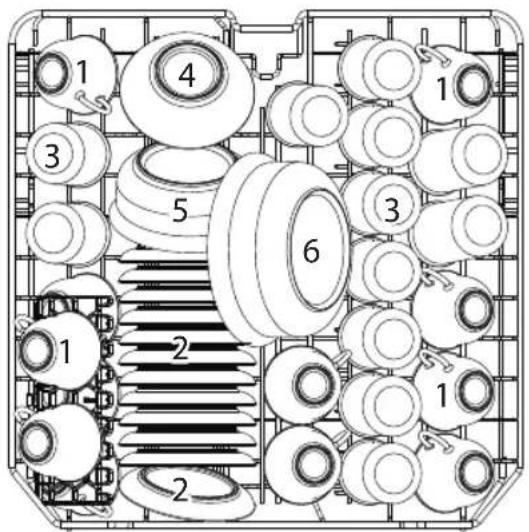

Chargement du panier supérieur

Le panier supérieur est donc pour ranger les pieces plus délicates et plus légères, telles que les verres, les tasses et soucoupes à café et à thé, ainsi que les petites assiettes, les petits bols et les casseroles peu profondes (à condition qu'elles ne soient pas trop sales). Disposez les pieces de façon à ce que le jet d'eau ne puisse pas les déplacer.

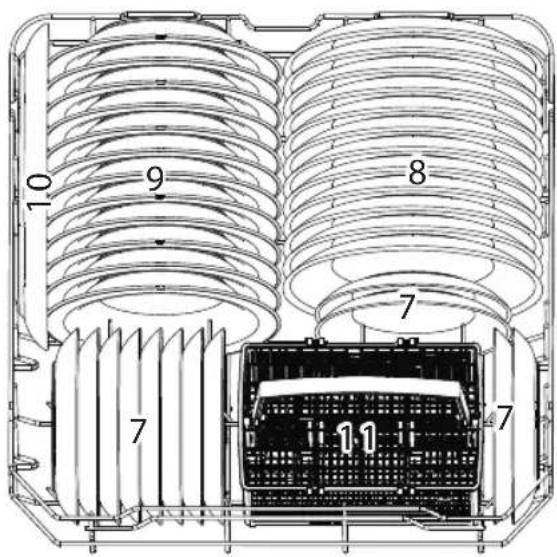

Chargement du panier inférieur

Nous vous recommendons de placer les pieces encombrantes, telles que cocottes, casseroles, couvercles, plats de service et bols, ainsi que les pieces les plus difficiles à nettoyer dans le panier inférieur. Placez de préférence les plats de service et les couvercles sur le côté des paniers afin d'eviter d'entraver la rotation du bras d'aspersion supérieur. Le diamètre maximal conseillé pour les assiettes placées devant le distributeur de produit de lavage est de 19 cm afin de ne pas bloquer son ouverture.

Chargement du panier à couverts/étagère à couverts

Placez les couverts séparément les uns des autres et dans la position appropriée ; veillez à ce que les ustensiles ne s'emboitent pas les uns dans les autres, car cela affecterait les performances de lavage.

Attention! Assurez-vous qu'aucun objet ne sort par le bas.

Recommendations pour le déchargement du lave-vaiselle

Pour éviter que l'eau ne s'égoutte du panier supérieur dans le panier inférieur, nous vous recommendons de vider en premier le panier supérieur, puis le panier supérieur.

Attention! Les pièces seront très chaudes! Afin d'éviter tout dommage, attendez une quinzaine de minutes avant de sorting les verres et les couverts du lave-vaisselle à la fin du programme.

Réglage du panier supérieur type 1 (en fonction du modele)

La hauteur du panier supérieur peut etre reglee aisement pour faciliter la mise en place de pieces de plus grandes dimensions dans le panier supérieur ou inférieur. Pour regler la hauteur du panier supérieur, procedez de la maniere suivante:

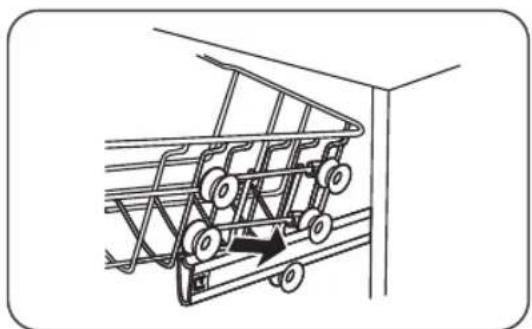

1. Tirez sur le panier supérieur pour le sortir de l'appareil.

2. Sortez le panier supérieur du rail.

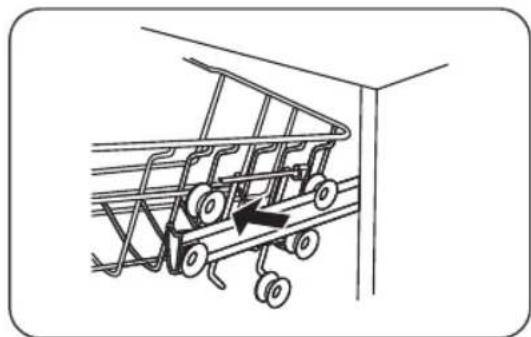

1. Réinsérez le panier supérieur sur le rail avec les roues supérieures ou inférieures.
2. Faites glisser le panier supérieur sur le rail à l'intérieur de l'appareil.

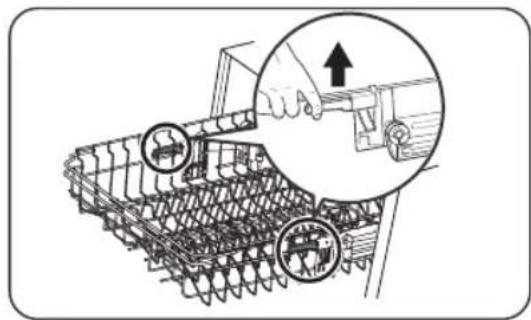

Réglage du panier supérieur type 2 (en fonction du modele)

1. Pour relever le panier à la position supérieure, soulevez le panier jusqu'à ce que les deux côtes soient à la même hauteur. Le panier se placera fermement en position.
2. Pour baiser le panier, appuyez sur la poignée, puis relâchez.

Plier les étagères à tasses

Relevez l'étagère à tasses pour creer de l'espace afin de ranger des pieces de plus grandes dimensions dans le panier du lave-vaisselle. L'étagère ainsi disposée peut servir d'appui pour les grands verres. Vous pouvez également la retirer lorsque vous n'en ave pas besoin.

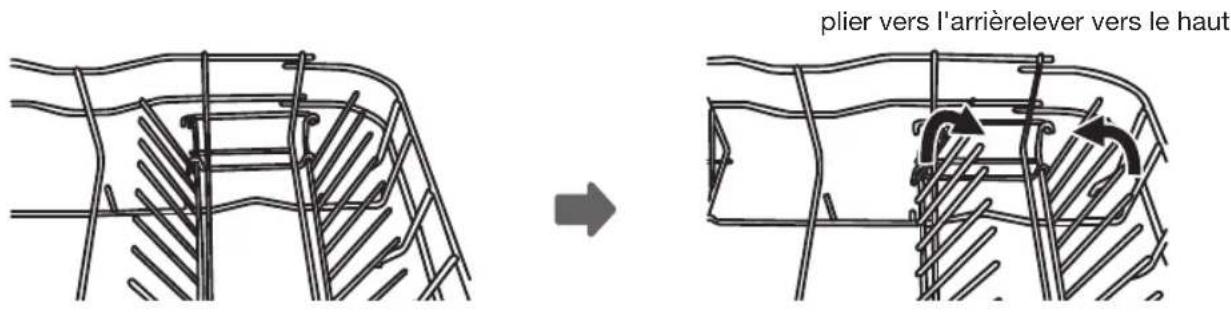

Rabattre les etagères du panier

Il est possible de les rabattre afin de creer davantage d'espace pour les pièces encourbrantes.

Fonction du liquide de rincege et du produit de lavage

Le liquide de rinceage est ajouté au dernier rinceage pour empêcher l'eau de former des gouttelettes pouvant laisser des taches et des trainées sur votre vaisselle. En permettant à l'eau de s'écouler, le liquide de rinceage facilité également le séchage. Notre lave-vaisselle est unconçu pour un usage avec un liquide de rinceage.

Attention! Utilisez uniquement un liquide de rincege recommandé pour lave-vaisselle. Ne replissez jamais le distributeur de liquide de rincege d'autres substances (p. ex. un agent nettoyant pour lave-vaisselle ou un détergent liquide). Cela aurait pour effet d'endommager l'appareil.

Quand faut-il reapprovisionner le distributeur de liquide de rinceage?

• À moins que levoyant d'advertissement pour le liquide de rincege ne s'allume, vous pouvez toujours estimer la quantite disponible dans le distributeur d'après la couleur de l'indicateur de niveau optique situé a cote du bouchon.
• Lorsque le distributeur de liquide de rinceage est plein, l'indicateur est totallyment noir. Plus la taille du point noir diminue, plus la quantite de liquide de rinceage baisse. Ne laissez jamais le niveau de liquide de rinceage baisser en dessous de 1/4.
• Au fur et à mesure que le liquide de rinçage diminue, la taille du point noir sur l'indicateur de niveau change, comme illustré ci-dessous.

Plein 3/5 ple 1/2 plein 1/4 ple Vid

Fonction du produit de lavage

Les ingredients chimiques qui entrent dans la composition du produit de lavage sont indispensablees pour éliminer et réduire toutes les salissures, et les écouver du lave-vaisse. La plupart des produits de lavage de qualité disponibles dans le commerce assume cette fonction.

Attention! Utilisation correcte du produit de lavage

• Utilisez uniquement des produits de lavage spécialement concus pour lave-vaissette.
• Rangez votre produit de lavage dans un endroit frais et sec.
• Ne mettez pas de produit de lavage en poudre dans le distributeur si vous ne prévoyez pas de démarrer le cycle de lavage immédiatement.
• Le produit de lavage pour lave-vaisselle est corrosif! Rangez le produit de lavage pour lave-vaisselle hors de la portée des enfants.

Remplissage du réservoir de liquide de rincege

1. Pour ouvrir le distributeur, tournez le bouchon dans le sens de la flèche « ouvrir » (vers la gauche), puis retirez-le.
2. Versez le liquide de rinceage avec précaution dans le distributeur, en veillant à ne pas le faire déborder.

Remarque: Éliminez le débordement évientuel de liquide de rincege à l'aide d'un chiffon absorbant pour éviter la formation excessive de mousse lors du prochain lavage.

1. Pour remettre le bouchon en place, assurez-vous qu'il est aligné avec la flèche « ouvrir » et tournez-le dans le sens de la flèche indiquant « fermer » (vers la droite).

Réglage du réservoir de liquide de rincege

Bouton deréglage

Le réservoir du liquide de rinceage dispose de 6 réglages. Le réglage recommandé et le réglage usine est « 4 ». Si le séchage de la vaisselle n'est pas satisfaisant ou en cas de taches, réglez le bouton sur le chiffre supérieur jusqu'à ce que le résultat soit optimal. Réduisez le dosage s'il y a des taches blanches collantes sur la vaisselle ou une pellicule bleuâtre sur les verres ou les lames de couteaux.

Remplissage du distributeur de produit de lavage

1. Appuyez sur le loquet situé sur le distributeur de produit de lavage pour ouvrir le couvercle.
2. Ajoutez le produit de lavage dans le grand compartment (A) prévu pour le cycle de lavage principal.

Si la vaisse est particulièrement sale, ajoutez également du produit de lavage dans le petit compartment (B) prévu pour le cycle de prélavage.

1. Fermez le couvercle et appuyez dessus jusqu'à ce qu'il se verrouille en position.

Remarque: veuillez notes que le réglage peut varier en fonction de la salissure de l'eau. Veuillez respecte les recommendations du fabricant figurant sur l'emballage du produit de lavage.

Tableau des cycles de lavage

Le tableau fournit des informations sur les différents programmes.

Pro- gramme	Étapes du cycle de lavage	Produit de lavage prélavage/ lavage principal	Durée du cycle (min)	Énergie (kWh)	Eau (I) Liquide de rinchage
Intensif	Prélavage (50 °C)Lavage (60 °C)RinçageRinçageRinçage (70 °CSéchage	5/25 g(1 ou 2 pieces)	170 1,6 18,5			Oui
Normal	Prélavage (45 °C)Lavage (55 °C)RinçageRinçage (65 °CSéchage	5/25g(1 ou 2 pieces)	180 1,3 15			Oui
eco*EN 50242	PrélavageLavage (45 °C)Rinçage (65 °CSéchage	5/25 g(1 ou 2 pieces)	190 1,02 11			Oui
90'90 Min	Lavage (65 °C)RinçageRinçage (65 °CSéchage	30 g(1 piece)	90 1,35 12,5			Oui
Rapide	Lavage (45 °C)Rinçage (50 °CRinçage (55 °C)	25 g 30 0,75 11				Non

*EN 50242: ce programme est le cycle d'essay.
Informations pour le test de comparabilité en conformité avec la norme EN 50242.

Demarrage d'un cycle de lavage

1. Tirez les paniers inférieur et supérieur hors de l'appareil, disposez la vaisselle sur les paniers et faites glisser les paniers de nouveau en position à l'intérieur de l'appareil. Il est recommendé de charger tout d'abord le panier inférieur, puis le panier supérieur.
2. Ajoutez le produit de lavage.
3. Insérez la fiche dans la prise de courant. Pour l'alimentation électrique, veuillez consulter la page « Fiche de données techniques ». Assurez-vous que l'alimentation en eau est à la pression maximale.
4. Ouvrez la porte et appuyez sur la touche Marche/arrêt pour allumer l'appareil.
5. Sélectionnez un programme, levoyant correspondant s'allume. Fermez ensuite la porte, le lave-vaisse commence son cycle.

Changer de programme en cours de cycle

Un cycle de lavage en cours ne peut être modifié qu'en tout début de cycle. Autrement, il est fort possible que le produit de lavage ait déjà été libéré et que l'appareil ait déjà evacué l'eau de lavage. Dans ce cas, vous devrez reprogrammer le lave-vaisselle et replir de nouveau le distributeur de produit de lavage. Pour reprogrammer le lave-vaisselle, suivez les instructions ci-dessous:

1. Ouvrez légèrement la porte, le lave-vaisselle s'arrête. Une fois que les bras d'aspersion sont immobilisés, vous pouvez ouvrir la porte complètement.
2. Appuyez sur la touche de selection du programme pendant plus de trois secondes pour que l'appareil passse en mode Veille.
3. Vous pouvez alors changer le programme en procédant au réglage du cycle souhaïte.
4. Fermez ensuite la porte, le lave-vaisse comme commence son cycle.

Vous avez oublie d'ajouter de la vaisse?

Vous pouvez ajouter de la vaisselle à tout moment avant l'ouverture du réservoir de produit de lavage. Dans ce cas, suivez les instructions ci-dessous :

1. Ouvrez légèrement la porte pour que le lave-vaisse s'arrête.
2. Une fois que les bras d'aspersion sont immobilisés, vous pouvez ouvrir la portecompletèment.
3. Ajoutez la vaiselle oubliee.
4. Refermez la porte.
5. Le lave-vaisselle se remet en marche.

Attention! Il est dangereux d'ouvrir la porte en milieu de cycle parce que la vapeur chaude risque de vous brûler.

Système de filtration

Le système de filtration à la base de la cuve de lavage retient les résidus grossiers du cycle de lavage. Les résidus grossiers accumulés peuvent obstruer les filtres. Vérifiez l'etat des filtres régulierement et nettoyez-les au besoin sous l'eau courante. Pour nettoyer les filtres de la cuve de lavage, procédez de la manière suivante :

Remarque: Les images sont fournies uniquement à titre de référence, les modèles de système de filtration et de bras d'aspersion peuvent être différents. Veuillez procédé en fonction du modele dont vous disposez.

1. Tenez le filtrte dégrossissant et faites-le tourner dans le sens antihoraire pour déverrouiller le filtrte. Soulevez le filtrte et sortez-le du lave-vaisselle.

2. Sortez ensuite le filtré fin de la base du groupe de filtration. Pour détacher le filtré dégrossissant du filtré principal, il suffit de comprimer delicatement les languettes en haut du filtré et de tirer le filtré.

1. Pour nettoyer les gros résidus alimentaires, rincez le filtrre sous l'eau courante. Utilisez une Brosse douce pour un nettoyage plus méticuleux.
2. Pour remetre les filtres en place, procedez dans l'ordre inverse. Placez de nouveau le filtrre dégrossissant en position et faites-le tourner dans le sens horaire vers la flèche de fermeture.

Attention! Ne serrez pas les filtres excessivement. Repositionnez les filtres dans l'ordre, sinon des débris grossiers pourraient pénétrer dans le système et provoquer

ENTRETIEN

un blocage. N'utilisez JAMAIS votre lave-vaiselle sans les filtres. Une remise en place incorrecte du filtrre peut réduire la performance de l'appareil et endommager la vaiselle et les ustensiles.

Nettoyage des bras d'aspersion

Il est indispensable de nettoyer les bras d'aspersion régulierement, car l'eau dure contient des particules qui obstruent les buses et les coussinets des bras. Pour nettoyer les bras d'aspersion, procedez de la manière suivante:

1. Pour enlever le bras d'aspersion supérieur, tenez l'écrou et faites tourner le bras dans le sens horaire.

2. Pour enlever le bras d'aspersion inférieur, tirez le bras vers le haut.

1. Nettoyez les bras dans de l'eau chaude savonneuse et utilisez unerosse douce pour nettoyer les buses. Rincez-les soigneusement avant de les remetre en place.

Prendre soin du lave-vaisselle

Précaution en cas de gel

En hiver, prenez les précautions qui s'imposent pour protégger votre lave-vaisselle contre le gel.
Après chaque cycle de lavage, veuillez procéder de la manière suivante :

• Coupe l'alimentation électrique du lave-vaisse à la prise de courant.
  Fermez le robinet d'arrivée d'eau et débranchez le tuyau d'admission d'eau de la vanne du robinet.
• Évacuez l'eau présente dans le tuyau d'admission et dans la vanne (utilisez une casserole pour recueillir l'eau).
• Rebranche le tuyau d'admission d'eau à la vanne.
• Retirez le filtré situé au fond de la cuve du lave-vaisselle et épongez l'eau présente dans le collecteur.

Après chaque lavage

• Àpres chaque lavage, fermez le robinet d'arrivée d'eau et laïsez la porte entrouverte pour permettre à l'humidité et aux odeurs de se dissiper.

Debranche la fiche

• Avant tout nettoyage ou toute opération d'entretien, débranchez toujours la fiche de la prise de courant.

Pas de solvants ou de produits de nettoyage abrasifs

Pour nettoyer l'extérieur et les parties en caoutchouc du lave-vaisselle, evitez tout usage de solvant ou de produit de nettoyage abrasif. Utilisez uniquement un chiffon et de l'eau tiède savonneuse. Pour retarder des traces ou des taches sur les surfaces interieures, utilisez un chiffon légèrement humidifié avec de l'eau et un peu de vinaigre, ou un produit nettoyant spécial lave-vaisselle.

En cas d'absence prolongée

Il est conseilé d'effectuer un cycle de lavage à vide, puis desterolir la fiche de la prise de courant, de fermer le robinet d'arrivee d'eau et de laisser la portedu lave-vaiselle entrouverte. Vous prolongerez ainsi la durée de vie des joints de porte et empêcherez la formation d'odeurs à l'intérieur de I'appareil.

Déplacement de l'appareil

• Si vous doivent déplacer l'ordinate, essayez de le maintainir en position verticale. En cas de nécessité absolue, vous pouvez le coucher sur sa face arrière.

ENTRETIEN

Nettoyage de la porte

Nettoyez le bord de la porte, y compris le caoutchouc d'etanchéité, avec un chiffon doux et humide
- Assurez-vous que l'eau ne pénétre pas dans le mécanisme de verrouillage de la porte ou dans les composants électriques.
- N'utilise pas de produits de nettoyage en spray ou de produits d'entretien agressifs comme des éponges à récurer. Ces produits peuvent endommager la surface de finition de votre apparéil.

Que doit je faire si...

Un mauvais fonctionnement de votre apparéil ne veut pas nécessairement dire que celui-ci est défectueux. Essayez tout d'abord de.Remédier au dysfonctionnement vous-même. Si les recommandations ci-dessous ne vous permettent pas de résoudre le problème,contactez notre SAV.

Remarque!

Débranchez l'appareil du réseau électrique avant de commencer les réparations. Il est préférible d'enlever la fiche de la prise de courant.

Tableau des erreurs

Problème Causes possibles Solution

Le lave-vaisse ne fonctionne pas.	Le fusible est défectueux ou le coupe-circuit a été activé.	Remplacez le fusible ou réinitialisez le coupe-circuit. Retirez tous les autres appar兼s éventuelles branchés sur le même circuit.
	L'alimentation électrique n'est pas sous tension.	Vérifiez que le lave-vaisse est sous tension et que la porte est fermée. Assurez-vous que la fiche est correctement insérée dans la prise de courant.
	La pression d'eau est trop BASSE.	Vérifiez que le lave-vaisse est correctement raccordé à l'arrivée d'eau et que le robinet est ouvert.
	La porte du lave-vaisse n'est pas correctement fermée.	Assurez-vous que la porte est correctement fermée.
La pompe de vidange ne s'accête pas.	L'eau déborde. Le système est conçu de manière à déctor automatiquement tout débordement d'eau. Dans ce cas, l'appareil arrêté la pompe de circulation et active la pompe de vidange.
Bruits. Certains bruits sont normaux dans un lave-vaisse.		Les bruits liés à la rotation de la pompe, au lavage; l'ouverture du compartment du produit de lavage.
		Les couverts font un bruit de cliquetis dans le panier à couverts ou un petit object est tombé du panier.	Assurez-vous que tous les articles sont charges de manière sure dans le lave-vaisse.
		Le moteur fait un bruit inhabituel.	La pompe est bloquée. Contactez un installateur.
		Un bras d'aspersion touche une piece.	Mettez le programme en pause et réorganisez les pieces de manière à ne pas bloquer la rotation du bras d'aspersion.

Problème Causes possibles Solution

Contamination dans la cuve.	Mauvaise qualité du produit de lavage.	Utilisez uniquement un produit de lavage conçu pour lave-vaisselle afin d'éviter toute contamination.
	Filtres obstrués. Ouvrez la porte et nettoyez les filtres.Effectuez un cycle de prélavage.
	Du liquide de rincege s'est repandu.	Essuyez toujours immédiatement tout liquide de rincege repandu.
La vaisselle n'est pas sèche.	Le réservoir du liquide de rincege est vide.	Assurez-vous que le réservoir du liquide de rincege est rempli.
	Chargement inapproprié. Chargez le lave-vaisselle comme indiqué dans le manuel.
	Le lave-vaisselle est déchargé tropôt.	Ne déchargez pas votre lave-vaisselle sitôt après le lavage. Ouvrez légèrement la porte pour permettre à la vapeur de s'échapper. Patientez jusqu'à ce que la température à l'intérieur de l'appareil soit sans danger. Déchargez le panier inférieur en premier.
	Cycle non adapté. Un programme court à basse température peut Produir des résultats de lavage et de séchage nettement inférieurs à un programme plus long à température élevé. Sélectionnez un autre cycle de lavage.
La vaisselle et les objets plats ne sont pas propres.	Cycle non adapté. Sélectionnez un cycle de lavage plus puissant.
	Les paniers ne sont pas charges correctement.	Assurez-vous que le compartment du produit de lavage et les bras d'aspersion ne sont pas obtrués par des plats/casseroles volumineux.
Taches et traces de tartre sur les verres et objets plats.	Eau extrémement durable. La température de l'eau aménée est)basse. Le lave-vaisselle est surcharge. Les paniers ne sont pas charges correctement. Le produit de lavage est trop larg ou humide. Le réservoir du liquide de rincege est vide. Le dosage du produit de lavage ne convient pas.	Pour éliminer les taches sur les objets en verre : sortez tous les objets en métal du lave-vaisselle. Utilisez la quantité de produit de lavage indiquée.Sélectionnez le cycle de lavage le plus long. Laissez le cycle de lavage s'effectuer pendant environ 18 à 22 minutes. Le cycle devrait alors avoir atteint la phase de lavage principal. Ouvrez la porte avec précaution et versez 2 tasses de vinaigre blanc au fond de la cuve. Fermez la porte et laisserze le lave-vaisselle terminer son cycle. Si le vinaigre ne résout pas le problème : recommencer les étapes ci-dessus, mais remplacez le vinaigre blanc par un quart de tasse (60 ml) de cristaux d'acide citrique.

Problème Causes possibles Solution

Les articles en verre sont brumeux.	Combinaison d'une eau douce et d'une quantité trop élevé de produit de lavage.	Utilisez moins de produit de lavage et sélectionnez le cycle de lavage pour les verres.
Dépôts jaunes ou marron à l'intérieur de la cuve.	La présence de fer dans l'eau peut laisser des taches dans la cuve du lave-vaisselle.	Contactez un fabricant d'adoucisseurs d'eau pour vous procurer un filtre spécifique.
Dépôts blancs à l'intérieur de la cuve.	Eau dure. Augmentez le réglage de la consommation de sel régénérant.
Il reste du produit de lavage dans le compartment.	Le compartment du produit de lavage est bloqué par des plats.	Chargez les paniers de manière à ce que les plats n'obstruent pas le compartment du produit de lavage. Nettoyez le bras d'aspersion supérieur.
Vapeur. À l'ouverture de la porte. Ce phénomène peut se produit à la fin du cycle de lavage.
Taches noires ou grises sur la vaisselle.	Des ustensiles en aluminium ont frotte contre la vaisselle.	L'aluminium peut ternir.
De l'eau reste sous les filtres.	Ce phénomène est normal. Une petite quantité d'eau autour de la vidange à l'arrière de la base de la cuve veille à la souplesse du joint d'étanchéité.
Le lave-vaisselle fuit. Le réservoir du liquide de rincege est trop plein ou le liquide de rincege fuit.	Veillez à ne pas replir le réservoir de liquide de rincege au-delà du niveau maximal. Du liquide de rincege repandu peut entraîner la formation de mousse ou une fuite. Essuyez tout liquide de rincege repandu avec un chiffon humide.
	Le lave-vaisselle n'est pas de niveau.	Ajustez le positionnement du lave-vaisselle afin qu'il soit de niveau.
Le voyant du programme Rapide clignote rapidement.	Le temps d'acciviée de l'eau est trop long.	Le robinet d'eau est fermé ou l'arrivée d'eau est restreinte ou la pression d'eau est tropasse.
Les voyants des programmes 90 Min et Rapide clignotent rapidement.	La température requise n'est pas atteinte.	Dysfonctionnement de l'élement chauffant.
Levoyant du programme ECO clignote rapidement.	Trop-plain. Un élément du lave-vaisselle fuit.

Si l'appareil présente un trop-plein ou une fuite excessive, fermez le robinet d'acciviée d'eau et contactez le SAV. Si tous les voyants clignotent simultanément : éteignez le lave-vaisselle immédiatement, fermez le robinet d'acciviée d'eau et contactez le SAV.

Fiche produit
Fiche technique pour lave-vaisselle à usage domestique, conformément à la directive UE 1016/2010 & 1059/2010 :
Fabricant Etna
Type/description VW549ZIL
Hauteur (H) 815 mm
Largeur (L) 558 mm
Profondeur (D1) 550 mm (porte fermée)
Profondeur (D2) 1150 mm (porte ouverte à 90°)
Nombre de couverts standard 12
Classe d'efficacité énergétique [1] A+
Consommation d'énergie annuelle [2] 295 kWh
Consommation d'énergie du cycle de lavage standard 1,02 kWh
Consommation de puissance en mode Arrêt 0,45 W
Consommation de puissance en mode Veille 0,49 W
Consommation d'eau annuelle [3] 3080 litres
Classe d'efficacité de séchage [4] A
Cycle de lavage standard [5] ECO 45 °C
Durée du programme du cycle de lavage standard 190 min
Niveau sonore 49 dB(A) re 1 pW
Montage Encastré
Consommation électrique 1760-2100 W
Tension/fréquence nominales 220-240 V/50 Hz
Pression de l'eau (pression de débit) 0,04-1,0 MPa = 0,4-10 bars

1. A + + + (efficacité maximale) à D (efficacité minimale)
2. sur la base de 280 cycles de lavage standard. La consommation d'énergie annuelle réelle dépend de la fréquence d'utilisation effective.
3. sur la base de 280 cycles de lavage standard. La consommation d'eau annuelle réelle dépend de la fréquence d'utilisation effective.
4. A (efficacité maximal) à G (efficacité minimale)
5. Ce programme convient au lavage de vaisselle normalement sale. C'est le programme le plus efficace en matière de consommation d'énergie et d'eau pour ce type de vaisselle.

L'appareil répond aux normes européennes et aux directives dans la version actuelle à la livraison :

LVD 2004/95/CE
-EMC204/108/CE
-EUP2009/125/CE

Remarque : Les valeurs ci-dessus ont ete mesurées en conformité avec les normes et dans les conditions de fonctionnement spécifiées. Les résultats peuvent varier considérablement en fonction de la quantite et de la vaisselle, de la durete de I'eau, de la quantite de produit de lavage, etc.

Le present manuel est fondé sur les normes et réglementations de l'Union europeenne.

Panier supérieur :

Numéro Pièce
1 Tasses
2 Soucoupes
3 Verres
4 Petit saladier
5 Saladier moyen
6 Grand saladier

Panier inférieur :

Numéro Pièce

7 Assiettes à dessert

8 Grandes assiettes

9 Assiettes à potage

10 Plat ovale

11 Panier à couverts

Panier à couverts :

Informations pour les tests de comparabilité en conformité avec la norme EN 50242.

• Capacité : 12 couverts
• Position du panier supérieur : position inférieure
  Programme : ECO
• Réglage du liquide de rinceage : 6
• Réglage de l'adoucisseur : H3

Numéro	Pièce
1	Cuillères à soupe
2	Fourchettes
3	Couteaux
4	Cuillères à café
5	Cuillères à dessert
6	Cuillères de service
7	Fourchettes de service
8	Louches à sauce

Mise au rebut

Mise au rebut de l'emballage et de l'appareil

Des matériaux durables ont ete utilisés pour la fabrication de cet apparéil. Cet apparéil doit etre mis au rebut de maniere responsable à la fin de son cycle de service. Les autorités locales peuvent vous renseigner a ce sujet.

L'emballage de l'appareil est recyclable. Il est possible qu'il contienne les matériaux suivants :

carton,
- film de polyéthylène (PE),
polystyrene exempt de CFC (mousse rigide PS).

Éliminez ces matériaux de façon responsable et conformément aux dispositions administratives.

Pour signaler l'obligation de traitement sélectif des apparêls électroménagers, le symbole représentant une poubelle barrière a été apposé sur le produit. Cela signifie que vous ne pouvez pas jeter l'appareil avec vos déchets menagers habituels à la fin de son cycle de service. L'appeil doit être remis à l'un des centres de collecte sélective prévus par l'administration communale ou à un point de vente assurant ce service.

Le fait de traiter séparément les apparèils menagers évite les conséquences potentiellement négatives pour l'environnement et pour la santé en cas de traitement inadéquat. Cela permet de récapuerer et de recycler les matériaux constitutifs de l'appareil afin de réaliser des économies considérables d'énergie et de matières brutes.

Remarque! Les matériaux d'emballage peuvent etre dangereux pour les enfants.

Déclaration de conformité

Nous déclarons par la présente que nos produits satisfont aux directives, décisions et régulations Européennes en vigueur.

780945/VER1/31-10-2018
