T16BL44SV - Montre Torgoen - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Montre bracelet
Marque	Torgoen
Modèle	T16BL44SV
Mouvement	Quartz
Fonctions	Affichage de l'heure, date, chronographe (compteurs heures, minutes, secondes), chronométrage de base, totalisation, temps intermédiaires, correction rapide de la date, réglage de l'heure et de la date après changement de pile, ajustage des aiguilles du chronographe
Organes de commande	Couronne de réglage à 3 positions (I, II, III), poussoirs A et B
Affichage	Aiguilles pour heures, minutes, secondes, date (guichet), compteurs chronographe à 3 sous-cadrans (secondes au centre, minutes à 9h, heures à 6h)
Alimentation	Pile (type non spécifié, nécessite changement)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter tout contact avec l'eau et les chocs violents.
Sécurité	Aucune consigne de sécurité particulière. Manipuler avec précaution.
Pièces détachées et réparabilité	Le changement de pile doit être effectué par un horloger. Aucune pièce détachée spécifiée.
Remarque	L'arrêt sur seconde est activé en position III de la couronne.

FOIRE AUX QUESTIONS - T16BL44SV Torgoen

Comment régler l'heure sur la montre Torgoen T16BL44SV ?

Tirez la couronne en position III (l'aiguille des secondes s'immobilise). Tournez la couronne pour afficher l'heure souhaitée. Repoussez la couronne en position I. Pour un réglage à la seconde près, tirez la couronne lorsque l'aiguille des secondes est à 60, puis repoussez-la au moment exact.

Comment régler la date ?

Tirez la couronne en position II. Tournez la couronne dans le sens indiqué (selon le modèle, parfois en sens inverse) jusqu'à afficher la date correcte. Repoussez la couronne en position I. Évitez de régler la date entre 21h et 24h pendant la phase d'entraînement du calendrier.

Comment utiliser le chronographe en mode de base ?

Appuyez sur le poussoir A pour démarrer le chronométrage. Appuyez à nouveau sur A pour l'arrêter. Lisez les compteurs (heures, minutes, secondes). Appuyez sur le poussoir B pour remettre les aiguilles à zéro.

Comment effectuer un chronométrage avec totalisation ?

Appuyez sur A pour démarrer. Appuyez sur A pour arrêter (premier temps). Appuyez sur A pour relancer. Appuyez sur A pour arrêter définitivement. Le temps total est affiché. Appuyez sur B pour remettre à zéro. Vous pouvez répéter les cycles Start/Stop pour additionner plusieurs temps.

Comment utiliser la fonction split-time (temps intermédiaires) ?

Appuyez sur A pour démarrer. Appuyez sur B pour afficher un temps intermédiaire (le chronométrage continue en arrière-plan). Appuyez à nouveau sur B pour rattraper le temps écoulé. Appuyez sur A pour arrêter le chronométrage final. Appuyez sur B pour remettre à zéro.

Que faire si les aiguilles du chronographe ne sont pas alignées à zéro ?

Tirez la couronne en position III. Appuyez simultanément sur les poussoirs A et B pendant au moins 2 secondes. L'aiguille des secondes au centre fait un tour complet, activant le mode de correction. Utilisez A pour ajuster l'aiguille des secondes pas à pas ou en continu. Appuyez sur B pour passer à l'aiguille suivante (minutes et heures). Répétez si nécessaire. Repoussez la couronne en position I pour terminer.

Comment changer la pile ?

Le changement de pile doit être effectué par un horloger professionnel. Ouvrez le fond du boîtier, remplacez la pile usagée par une pile de type équivalent, puis refermez soigneusement. Après le changement, il peut être nécessaire de réajuster les aiguilles du chronographe.

La montre Torgoen T16BL44SV est-elle étanche ?

La notice ne précise pas le niveau d'étanchéité. Par précaution, évitez tout contact avec l'eau, la vapeur et l'humidité. Ne la portez pas sous la douche ou en nageant.

Comment corriger rapidement la date ?

Tirez la couronne en position II. Tournez la couronne dans le sens inverse des aiguilles d'une montre (pour certains modèles) jusqu'à afficher la date souhaitée. Repoussez la couronne en position I. Évitez de corriger la date entre 20h30 et 24h pour ne pas endommager le mécanisme.

Comment régler l'heure et la date après un changement de pile ?

Tirez la couronne en position II pour régler la date sur la veille de la date actuelle. Tirez ensuite la couronne en position III (l'aiguille des secondes s'arrête). Tournez la couronne pour faire défiler la date jusqu'au jour actuel, puis continuez pour régler l'heure exacte (respectez le cycle de 24h). Repoussez la couronne en position I.

MODE D'EMPLOI T16BL44SV Torgoen

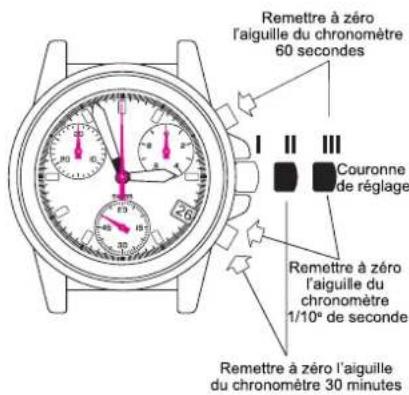

Couronne de réglage en position II ou III (G10.211)

P.42

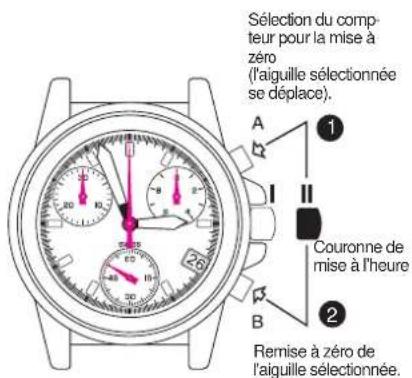

MISE A ZERO DES COMTEURS

Couronne en position II

(G10.212)

P.43

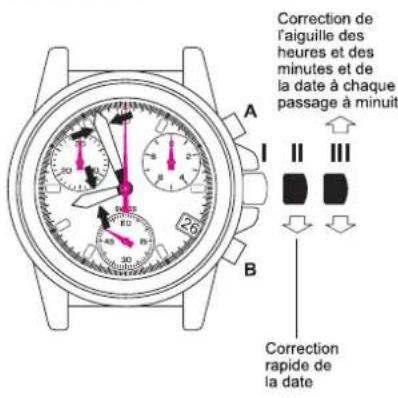

MODE DE CORRECTION

Réglage de l'heure
Correction de la date

Note:

Couronne de réglage en position III: ARRÉT SUR SECONDE

P44

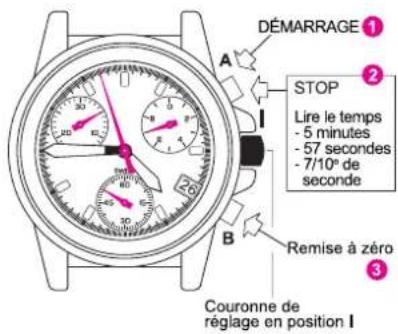

MODE DE CHRONOMÉTRAGE

Fonction de chronométrage simplifiée

ordre des fonctions

ATTENTION

Avant de commencer le chronométrage, remettre les aiguilles du chronopagme dans leur position d'origine Si nécessaire, voir le paragraphe REMISE A ZERO DES CHRONOMÉTRES.

P.45

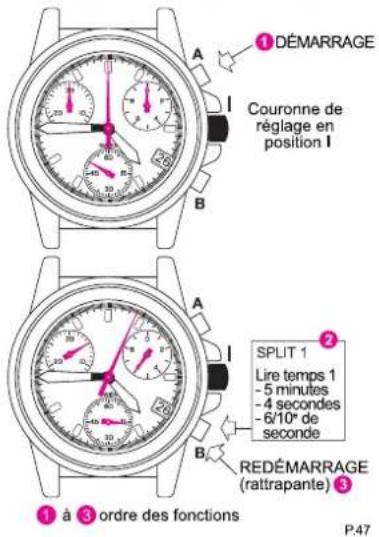

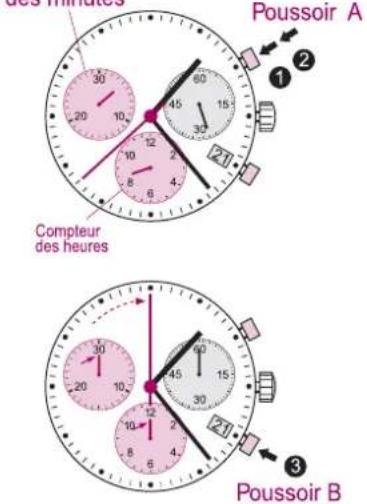

MODE DE CHRONOMÉTRAGE

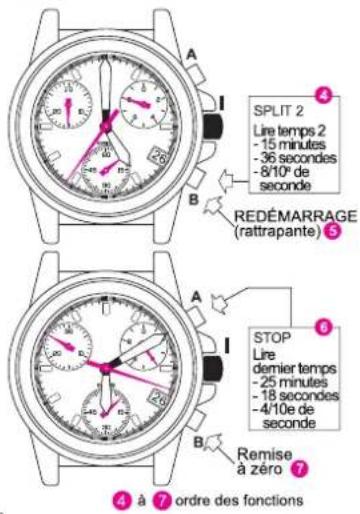

SPLIT-TIME ou fonction HEURES INTERMÉDIAIRES

Compteur des minutes

MODE DE CHRONOMÉTRAGE

SPLIT-TIME ou fonction HEURES INTERMÉDAIRES (suite et fin)

P.48

Chronogr aphe: fonction de base

(Start / Stop / remise à zéro)

Example:

1 Start: Appuyer sur le pouvoir A.

Stop: Pour interrompre le chronométrage, appuyer à nouveau sur le pouvoir A et dire les 3 compteurs du chronographe: 1h, 20mn, 10s

Mise à zéro:

Appuyer sur le pouvoir B. (Les 3 aiguilles du chronopaghe sont remises à zéro.)

MODE DE CHRONOMETRAGE

Fonction ADDITION

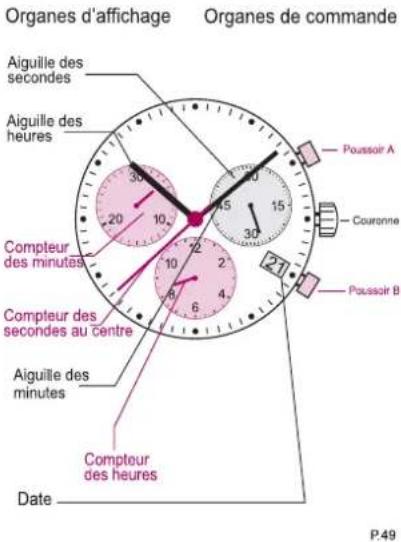

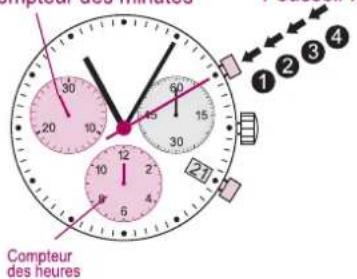

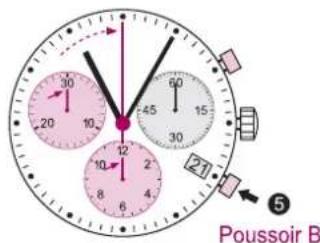

INSTRUCTIONS DE RÉGLAGE POUR

(T16-5030.D/T22/T35)

Compteur des minutes

P.50

P.51

P.52

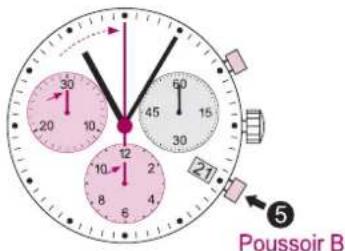

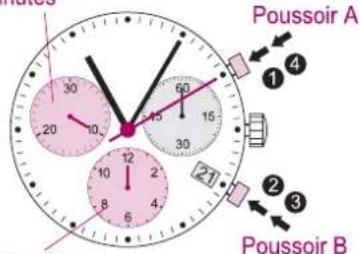

Chronographé: Chronométrage avec totalisation

Example:

1 Start: (Faire demarrer le chronométrege)
Stop: (P.ex, 15mn 5 s après)

Restart: (Relancer le chronométrage)

$$ = 2 8 \mathrm {m n} 1 0 \mathrm {s} $$

4* Stop: (P.ex.13 mn 5 s après ③)
(Le temps de chronométrage total est indiqué)

5 Mise à zéro:

Les 3 aiguilles du chronopaghe sont remis à zéro.

Nota

• Le chronométrage avec totalisation peut se poursuivre après 4. Appuyer pour cela sura A

(Restart/ Stop, Restart / Stop,...)

P.53

Compteur des minutes

Compteur des heures

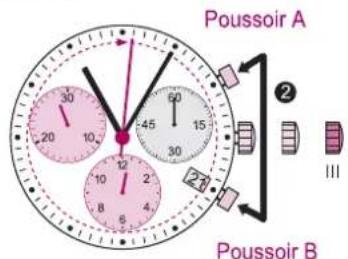

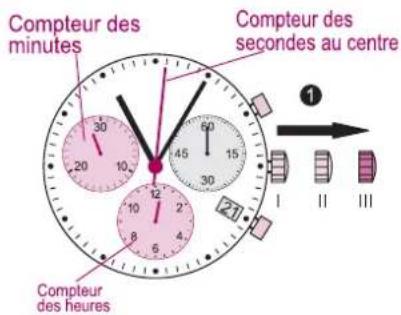

Chronographer: Chronométragedes temps intermédiaires

Example:

1 Start: (Faire démar re le chronométrage)
2 Affichage du temps intermediaire: P.ex.10mn 10 s (le chronométrage continue à l'arrête-plan)
Rattrapage du temps chronométré: (Les 3 aiguilles du chronographe rattrapent à grande vitesse le temps de chronométrage qui s'est écoulé.)
4 Stop: (Le temps final est affché)
5 Mise a zéro: Les 3 aiguilles du chronopaghe sont remis a zéro.

Nota

D'autres temps intermédiaires peuvent etre chronométrés après 3. Appuyer pour cela le poussoir B (affichage du temps intermédiaire/ rattrapage du temps chronométré, ...)

P.55

P.56

Ajustage des aiguilles du chronographe en position zéro

Exemple: Une ou plusieurs des aiguilles du chronographe ne sont pas en position zéro correcte et doivent être ajustées (p. ex. après un changement de pile).

Tirer la couronne en position III (les 3 aiguilles du chronographe viennent à leur position zéro, correcte ou incorrecte).
2 Appuyer simultanement pendant au moins 2 secondes sur les poussoirs A et B (laiguille du compteur des secondes au centre tourne de 360^ le mode correction est activé).

P.57

↓

Ajustade du aiguille du compteur des secondes au centre
Pas a pas: A 1 pression brève
En continu: A 1 pression maintenance
Ajustage de laigille suivante B

Ajustage de laiguille du compteur des heures (pos.6 h)

Pas a pas: A 1 pression brève
En continu: A 1 pression maintenance

Ajustage de laigulle suivant B

Ajustage de laiguiile du compteur des minutes (pos.9 h) Pas a pas: A 1 pressiOn brVe En continu: A 1 pressiOn maintainue

3 Repousser la couronne en position 1 Fin de l'ajustage des aiguilles du chronographé (possible à tout moment).

P.58

Réglage de l'heure

Tirer la couronne en position III (faigille des secondes s'mobilise).
Tourner la couronne jusqu'à ce que l'heure actuelle 08:45 soit indiquée.

3 Repousser la couronne en pos. I

Nota

Pour régler l'heure « à la seconde après», 1 doit être tirée lorsqu'la iguille des secondes est en position «60» (1). Àprouv avoir reglé « aiguille des heures et des minutes, 3 doit être repoussée en pos. I à la seconde après.

Correction rapide de la date

Tirer la couronne en pos.II (la montre continue de fonctionner).
2 Tourner la couronne jusqu'à ce que la date actuelleappeaissée.

3 Repousser la couronne en pos. I

Nota

Pendant la phase d'entrainement du calendrier de 21h-24h, il faut regler date sur le jour suivant.

P.60

Réglage de la date et de l'heure après un changement de pile

Exempl.
- Date /heure indiquedepara montre: -Date/heure actuelle:

[17]/1:25AM4/8:30PM

1 Tirer la couronne en pos. Il(la montre continue de fonctionner).

Tourner la couronne jusqu'à ce que la veille de la date actuelle apparaisse 3.

P.59

P.61

Tirer la couronne en position III (laigille des secondes s'immobilise).

- Tourner la couronne jusqu'à ce que la date actuelle aappaïrapais.
密 *Continuer de tourner la couronne jusqu'à ce que l'heure actuelle 20:30 soit affichée.
6 Repousser la couronne en position I.

Note

Pour le réglage de l'Thèvre « à la seconde après», voir notamment au chapitre « réglage de l'Thèvre」.
** Respectier le rythme de 24 heures.

P.62

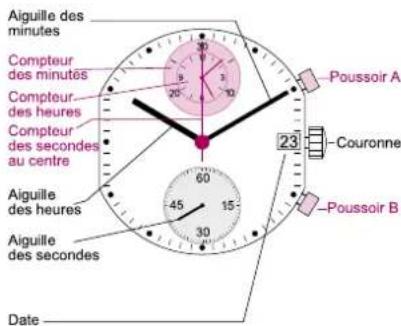

Description des organes d'affiche et de commande (T33)

Organes d'affichage Organes de commande

Réglage de l'heure

- Térir la couronne en position III (l'aiguille des secondes s'immobilisés).

Tourn la couronne jusqu'à ce que l'heure actuelle 08:45 soit indiquée.
3* Repousser la couronne en pos. I

Nota

• Pour régler l'heure « à la seconde exacte», 1 doit être tirée lorsqu'faigüe des secondes est en position «60» (I). Àprouvant avoir régé l'aiguille des heures et des minutes, 3 doit être repoussée en pos. I « à la seconde exacte».

P.64

Correction rapidde de la date

Tirer la couonne en pos. (la montre continue de fonctionner).

Tourner la couronne en sens inverse des aiguilles d'une montre jusqu'à ce que la date actuelle apparaisse.
3 Repousser la couronne en pos. I

Nota

Pendant la phase d'entrainment du calen-drier de 20.30h- 24h, il faut regler la date sur le jour suivant.

Réglage de la date et de l'heure

Exampie:

-Date/heure indiquede par la montre:17/01:25 -Date/heure actuelle: 4/20:30

Date

1 Tirer la couonne en pos. II (la montre continue de fonctionner).
2 Tourner la couronne en sens inverse des aiguilles d'une montre jusqu'à ce que la veille de la date actuelle apparaisse [3].

P.66

Algille des secondes

Tirer la couronne en position III (laiguiile des secondes s'mobilise).
4 Tourner la couronne jusqu'à ce que la date actuelle a apparaisse.
品 ^ 喜 Continuer de tourner la couronne jusqu'à ce que l'heure actuelle 20:30 soit affichee.
6 Repousser la couronne en position I

Nota

• Pour le réglage de l'heure à la seconde exacte*, voir notamment au chapitre «réglage de Théuvre».
  *Respecte le rthme de 24 heures.

P.67

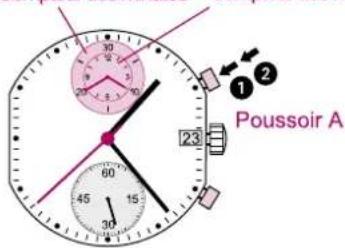

Compteur des minutes Compteur des heures

Poussoir B

Chronographé: fonction de base

(Start / Stop / remise à zéro)

Example:

1 Start: Appuyer sur le pouvoir A.

Stop: Pour interrompè le chronométrage, appuyer à nouveau sur le pousoir A et liè les 3 compteurs du chronopaghe: 4h / 20mn / 38s

3 Mise à zéro:

Appuyer sur le pouvoir B. (Les 3 aiguilles du chronographe sont remises à zéro.)

Compteur des minutes Compteur des heures

Pousoir B

P.70

P.68

P.69

Chronographe: Chronométrage avec totalisation

Example:

1 Start: (Faire demarrer le chronométrage)
Stop: (P.ex.15 mn 5 s après 1)

量 Restart: (Relancer le chronométrage)
L Stop: (P.ex.10 mn 5 s après 3) = 25 mn 10 s (Le temps de chronométriege total est in

Mise à zéro:

Les 3 aiguilles du chronographe sont remis à zéro.

Nota

• Le chronométrage avec totalisation peut se poursuivre après 4. Appuyer pour cela sur A (Restart / Stop, Restart / Stop, ...)

Compteur des minutes
Poussoir A

Pousoir B

P.72

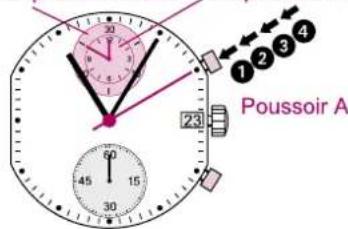

Compteur des minutes Compteur des heures

Compteurs des

seconds au centre

Pousoir A

Pousoir B

P.74

Ajustage des aiguilles du chronographe en position zéro

Exempl:

Une ou plusieurs des aiguilles du chrono-graphe ne sont pas en position zéro correcte et doivent être ajustées (p. ex. après un changement de pile).

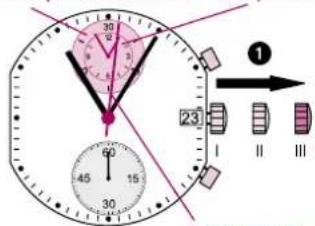

Tirer la couronne en position III (les 3 aiguilles du chronographe viennent à leur position zéro, correcte ou incorrecte).

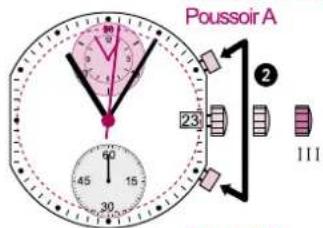

2 Appuyer simultanément pendant au moins 2 secondes sur les sousquoirs A et B (l'aiguille du compteur des secondes au centre toume de 360^ le mode correction est activé).

↓

Chronographe: Chronométrage des temps intermédiaires

Example:

1 Start: (Faire demarrer le chronométrage)
2 Affichage du temps intermediaire:
P.ex.10 mn 10 s(le chronométrage continue à l'arrête-plan)
3 Rattrapage du temps chronométré: (Les 3 aiguilles du chronopagre rattrapent à grande vitesse le temps de chronométrage qui s'est écoué.)
4 Stop: (Le temps final est affché.)
5 Mise à zéro:
Les 3 aiguilles du chronographe sont remis à zéro.

Nota

*D'autres temps intermediaires peuvent etre chronométrés après 3. Appuyer pour cela le poussoir B (affiche du temps intermédiai - aire /rattrapage du temps chronométré, ...)

P.73

Ajustage de faiguihe du compteur des secondes au centre Pas à pas: A 1 pression brive En continu: A 1 pression maintenue
Ajustage de laigille suivante B
Ajustage de laiguille du compteur des minutes et du compteur des heures (les deux compteurs sont liés)

Pas à pas: A 1 pressiion

En continu: A 1 pressiOn

maintenue

Repousser la couronne en position I Fin de l'ajustage des aiguilles du chronographe (possible à tout moment).

P.76
