Caractéristiques techniques	Dimensions : 60 x 50 x 30 cm, Puissance : 300 W, Capacité : 15 kg
Utilisation	Idéal pour réchauffer les assiettes et garder les plats au chaud avant le service.
Maintenance et réparation	Nettoyage à l'aide d'un chiffon humide, ne pas utiliser de produits abrasifs.
Sécurité	Équipé d'un système de sécurité pour éviter la surchauffe.
Informations générales	Design élégant en noir, compatible avec tous types de cuisines modernes.

FOIRE AUX QUESTIONS - LWD 15 BK Fulgor Milano

Comment régler la température du tiroir chauffant Fulgor Milano LWD 15 BK ?

Pour régler la température, tournez le bouton de contrôle situé sur le panneau de commande. Vous pouvez choisir entre différentes températures allant de 30 °C à 80 °C.

Le tiroir chauffant Fulgor Milano LWD 15 BK est-il facile à installer ?

Oui, le tiroir chauffant est conçu pour une installation facile. Veuillez suivre le manuel d'installation fourni pour des instructions détaillées.

Comment nettoyer le tiroir chauffant ?

Pour nettoyer le tiroir, débranchez-le et laissez-le refroidir. Utilisez un chiffon doux et humide avec un détergent doux. Évitez les produits abrasifs.

Est-ce que le tiroir chauffant peut être utilisé pour cuire des aliments ?

Non, le tiroir chauffant est conçu uniquement pour maintenir la température des aliments et ne doit pas être utilisé pour cuire.

Que faire si le tiroir chauffant ne s'allume pas ?

Vérifiez d'abord que le tiroir est correctement branché à une prise électrique. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service client.

Le tiroir chauffant Fulgor Milano LWD 15 BK consomme-t-il beaucoup d'énergie ?

Le tiroir chauffant est conçu pour être économe en énergie. Sa consommation dépend de l'utilisation, mais en général, il consomme moins d'énergie qu'un four traditionnel.

Peut-on utiliser le tiroir chauffant pour réchauffer des plats en verre ?

Oui, tant que le plat en verre est adapté à des températures élevées. Assurez-vous qu'il est marqué comme étant résistant à la chaleur.

Quelle est la capacité du tiroir chauffant Fulgor Milano LWD 15 BK ?

La capacité du tiroir chauffant est suffisante pour accueillir plusieurs plats ou un plat de grande taille, jusqu'à 15 kg.

Y a-t-il une fonction de minuterie sur le tiroir chauffant ?

Non, le tiroir chauffant Fulgor Milano LWD 15 BK ne dispose pas de fonction de minuterie. Vous devez surveiller manuellement la température et la durée.

MODE D'EMPLOI LWD 15 BK Fulgor Milano

Vou venez d'acheter l'un de nos produits et nous vous en remercions vivement.

Ce nouveau produit, minutieusement concu et construit avec des matériaux de tout premier choix, a eté soigneusement testé afin de satisfaire chacune de vos exigences en matière de cuisson.

Nous vous prions de litre et de respecter ces instructions simples qui vous permettront d'obtenir d'excellents résultats ds la première utilisation. Nous vous souhaitons une bonne cuisine avec cet appeareil moderne.

LE CONSTRUCTEUR

Italiano

English

Français

Deutsch

Espanol

Portugues

CE PRODUIT A ETE CONCU POUR UN USAGE DOMESTIQUE.

CET APPAREIL EST DESTINE A ETRE UTILISÉ DANS DES APPLICATIONS DOMESTIQUES ET SIMILAIRES, COMME:

• DANS LES ZONES SERVANT DE CUISINE POUR LE PERSONNEL DES MAGASINS, DES BUREAUX ET D'AUTRES MILIEUX DE TRAVAIL;
  DANS LES MAISONS DE CAMPagne;
• A L'USAGE DES CLIENTS DANS LES HOTELS, MOTELS ET DANS LES MILIEUX DE TYPE PROFESSIONNEL;
  DANS DES MILIEUX DE TYPE BED-AND-BREAKFAST.

LE CONSTRUCTEUR DECLINE TOUTERESPONSABILITÉ EN CAS DE DOMMAGES SUBIS

PAR LES CHOSES OU LES PERSONNES DERIVANT D'UNE INSTALLATION INCORRECTE OU D'UN USAGE IMPROPRE, ERRONE OU INCOHERENT.

NE PAS CONFIER L'UTILISATION DE L'APPAREIL A DES PERSONNES (Y COMPRIS DES ENFANTS) AYANT DES CAPACITES PHYSIQUES, SENSORIELLES OU MENTALES REDUITES, OU A DES PERSONNES QUI NE POSSEDENT PAS L'EXPERIENCE ET LES CONNAISSANCES NECESSAIRES; LA SUPERVISION D'UN ADULTE RESPONSABLE POUR LEUR SECURITE ET EN MESURE DE COMPRENDRE LE MODE D'EMPloi DE L'APPAREIL EST OBLIGATOIRE.

IL FAUT SURVEILLER LES ENFANTS POUR S'ASSURER QU'ILS NE JOUENT PAS AVEC L'APPAREIL.

INDICE

1. PRECAUTIONS D'EMPLOI 35
2. INSTRUCTIONS POUR L'ELIMINATION 35
   3 PRECAUTIONS DE SECURITE 35
   4.DESCRIPTION DE L'APPAREIL 37
3. AVANT L'UTILISATION 37
4. PANNEAU DE CONTROLE 37

FR

1. TIROIR CHAUFFE-VAISSELLE 38
2. DECONGÉLATION 38
   9.LEVEE38
3. CHAUFFE-PLAT 38
4. CUISSON LENTE 39
5. NETTOYAGE ET ENTRETIEN 40
6. QUE FAIRE EN CAS DE PANNE? 40
7. INSTALLATION DE L'APPAREIL 40

INSTRUCTIONS POUR L'UTILISATEUR:

elles comprennent les recommendations pour l'utilisation, une description des commandes ainsi que les procédures correctes pour le nettoyage et le soin de l'appareil.

elles sont réservées au technician qualifié qui s'occupera de l'installation, de la mise en marche et des essais de l'appareil.

1. PRECAUTIONS D'EMPLOI

Leprésent manuel fait partie intégrante de l'appareil. Prenez-en soit et conservez-le à portée de main pendant toute la durée de vie du tiroir chauffe-vaisse. Avant d'utiliser l'appareil, on recommende de dire le présent manuel et toutes les informations qu'il contient. L'installation doit être confiée à du personnel qualifié, conformément aux normes appropriées. Cet apparéil est concu pour un usage domestique et il est conforme aux directives CE actuèlement en vigueur. Le produiteur décline toute responsabilité en cas d'utilisations différentes de celles indiquées ci-dessus.

Conservez toujours ces instructions d'utilisation à portée de main et remettez-les au futur utiliser éventuel en cas de cession de l'appareil!

N'utilisez pas l'appareil pour chauffer les locaux. Des objets facilement inflammables places à proximate risqueraient de prendre feu suite à l'augmentation de la température.

N'abandonnez jamais les résidus de l'emballage dans la maison. Séparez les différents matériaux de l'emballage par type et remettez-les au centre d'élimination le plus proche.

Les étiquettes appliquées sur cet apparéil sont conformes à la directive 2002/96/CEE Waste electrical and electronic equipment (DEEE) (récapération du matériel électronique et électrique de rebut). La présente directive contient les normes qui règlementent la collecte et le recyclage dans toute l'union européen des apparéillages devenus inutilisables.

N'obstruez jamais les ouvertures et les fentes prévues pour l'aération et la dispersion de la chaleur.

La plaque des données contenant les données techniques, le numero de série et la marque est appliquée dans une position visible sur le bloc chauffant. N'enlevez jamais l'étiquette des données.

N'utilisez jamais de paillettes abrasives, metalliques ni des racloirs acerés risquant d'endommager la surface. Si nécessaire, utilisez des produits standard non abrasifs à l'aide d'outils en bois ou en plastique. Rincez soigneusement et séchez avec un chiffon doux ou une peau de chamois.

2. INSTRUCTIONS POUR L'ELIMINATION

• Notre politique de sauvégarde de l'environnement

Nos produits sont généralement emballés avec des matériaux non polluants, non nocifs pour l'environnement et recyclables. On demande aux utilisateurs de collaborer, en éliminant les emballages de manière inadéquate. Contactez votre revendeur ou les organisations locales compétentes pour demander les adresses des structures de collecte, de recyclage et d'élimination.

Ne jetez jamais l'ensemble ou une partie de l'emballage dans les environs. Les parties de l'emballage et en particulier les sachets en plastique représentent un risque d'étouffement pour les enfants.

Votre ancien apparéil doit lui aussi être éliminé de façon déquate.

Important: remettez l'appareil à l'organisation locale autorisée à collecter les appareils mis au rebut. Une élimination correcte permet une récapération intelligente de matériel de valeur.

Les apparèils qui ne sont plus utilisés doivent être débranchés du secteur d'alimentation et il faut enlever tous les fils électriques conducteurs, de manière à ce qu'ils ne représentent pas un danger pour les enfants.

3. PRECAUTIONS DE SECURITE

Les normes de sécurité inherentes aux apparciillages électriques ou au gaz et aux fonctions de ventilation figurent dans les instructions d'installation. Dans votre intérêt et à titre de sécurité personnelle, tous les apparciillages électriques doivent, comme l'exige la Loi, être exclusivement installés et réparés par du personnel qualifié. Conformément aux normes appropriées, nos installateurs qualifiés peuvent garantir un travail bien fait. Les apparciillages à gaz ou électriques doivent toujours être débranchés par du personnel dûment experimenté. Avant de brancher l'appareil sur le réseau électrique, comparez les données de raccordement (tension et fréquence) indiquées sur la plaque des données avec ceux du réseau électrique local. Ces données doivent absolument coincider si l'on souhaite éviter que l'appareil ne subisse des dégats. En cas de doutes, consultez votreElectricien de confiance.

La sécurité électrique de l'appareil n'est garantie que s'il est raccordé à un conducteur réglementaire de mise à la terre. Le producteur ne répond pas des dommages provoqués par un manque ou une interruption du conducteur de mise à la terre (par ex. une electrocution).

L'appareil doit être monté et raccordé par un electricien spécialisé. Dans ce cas, adressez-vous à un electricien spécialisé connaissant les normes locales et les normes complémentaires promulgues par la société locale et en mesure d'executer les travaux dans le respect de ces règlements. Le producteur n'assume aucune responsabilité en cas de dommages provoqués par un montage incorrect ou par un branchement non conforme de l'appareil.

AVERTISSEMENT! N'utilisez l'appareil que s'il a etecorrectement encastré. C'est le seul moyen d'éviter lecontact avec les éléments sous tension.

AVERTISSEMENT! N'ouvre jamais la carcasse de l'appareil.

En cas de contact avec les éléments sous tension ou si vous modifie la structure électrique et mécanique, des situations dangereuses pour l'utilisateur peuvent se creer et le bon fonctionnement de l'appareil peut être compromis.

AVERTISSEMENT! Ne conservez pas de recipients en plastique ni des objets inflammables dans l'appareil, ces objets risquent en effet de fondre ou de prendre feu lorsque vous allumerez le chauffe-vaisse. DANGER D'INCENDIE!

AVERTISSEMENT: N'OUBLIEZ JAMAIS QUE LA PEAU DES ENFANTS EST TRES DELICATE ET DONC PLUS SENSIBLE AUX HAUTES TEMPERATURES. IL FAUT DONC EVITER QU'ILS NE JOUENT AVEC L'APPAREIL CAR CELUI-CI POURRAIT COMMENCER A CHAUFFER SI ON L'ALLUME PAR ERREUR : DANGER DE BRULURES!

AVERTISSEMENT: LE COMPARTIMENT INTERNE DE L'APPAREIL PEUT ATTEINDRE DES TEMPERATURES JUSQU'A 75^ C SUIVANT LA TEMPERATURE SELECTIONNEE ET LA PÉRIODE DE FONCTIONNEMENT. UTILISER, SI NÉCESSAIRE, DES GANTS DE CUISINE POUR EXTRAIRE LA VAISSELLE DU TIROIR.

CET APPAREIL A UNIQUEMENT ETE CONCU POUR L'USAGE DOMESTIQUE! VEILLER A NE PAS ENDOMMAGER L'APPAREIL NI A CREER D'AUTRES SITUATIONS DANGEREUSES, EN RESPECTANT LES INSTRUCTIONS SUIVANTES :

• Ne vous appuyez pas et ne vous asseyez pas sur le tiroir lorsqu'il est ouvert, car vous risquez d'endommager les glissières téléscopiques. La portée maximale du tiroir est de 10kg .

NETTOYAGE:

• N'utilisez jamais de nettoyeur à vapeur. La vapeur pourrait en effet atteindre les éléments sous tension et

provoquer des courts-circuits. La précision de la vapeur risque également d'endommager de façon permanente les surfaces et les éléments de l'appareil: le constructeur décline toute responsabilité en cas de dommages de ce type.

• On commande de suivre les instructions concernant le nettoyage figurant au paragraphe « Nettoyage et Entretien ».

RÉPARATIONS:

• ATTENTION! Les travaux de montage, d'entretien ou de réparation doivent exclusivement être effectuels par du personnel spécialisé. Les travaux d'installation, d'entretien ou de réparation non conformes peuvent représentier des dangers pour l'utilisateur; dans ce cas, le constructeur décline toute responsabilité.
• ATTENTION! Seul le Service d'Assistance autorisé par le constructeur est autorisé à effectuer des réparations sur l'appareil durant la période de garantie; dans le cas contraire, le droit à la garantie tombet en cas de dommages successifs.
• ATTENTION! Avant d'effectuer les travaux d'installation et d'entretien ou de réparation, débranchez l'appareil du réseau.

L'appareil n'est effectivement débranché du réseau que si:

• le fusible du circuit domestique s'est déclenché.
• la fiche de l'appareil est débranchée du réseau: - pour débrancher l'appareil du réseau, ne tirez pas sur le cable d'alimentation, mais extraire manuellement la fiche de la prise.

AVERTISSEMENT! Le producteur decline toute responsabilité en cas d'accidents ou de dommages provoqués par la non conformité aux susdites normes ou par l'alteration ne serait-ce que d'une seule partie de l'appareil et par l'utilisation de pieces de rechange non originales.

4.DESCRIPTION DE L'APPAREIL

4.0 OUVERTURE DU TIROIR

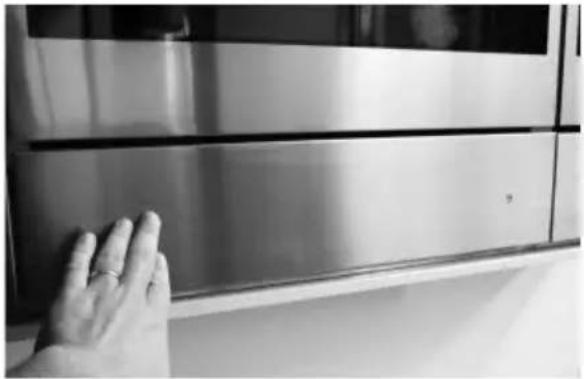

Pour ouvrir le tiroir, appuyer sur la partie frontale de ce dernier.

(fig.A)

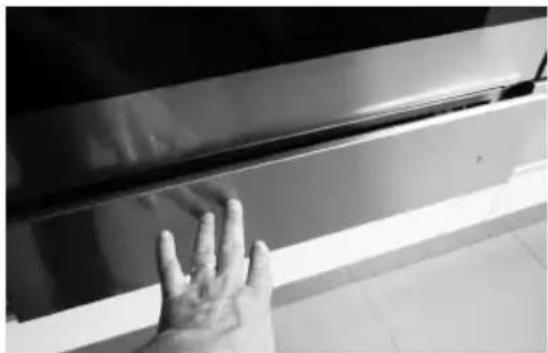

Enlevez la main
(fig.B),

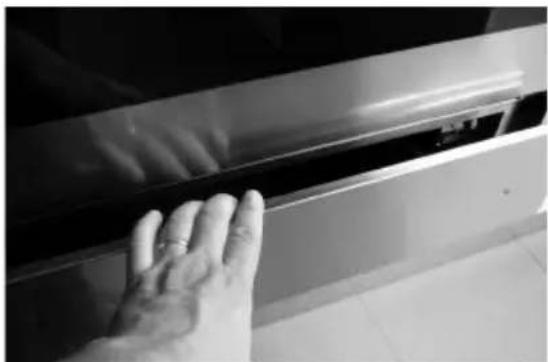

puis saisir le tiroir
(fig.C)

et tirez-le vers vous, jusqu'à ce qu'il s'ouvre complètement.

4.1 FERMETURE DU TIROIR

Pour fermer le tiroir, accompagnez-le en fermetre, et appuyez sur la partie frontale jusqu'à l'enclement. Enlevez la main.

4.2 L'appareil est muni d'un système de ventilation à air chaud. Un ventilateur distribue de façon optimale la chaleur de la résistance de rechauffage à l'intérieur du tiroir.

Le thermostat permet de déterminer et de contrôler la température souhaitée pour la vaisse introduite.

La circulation de l'air rechauffe la vaisse de manière uniforme et rapide.

Une grille de protection empêche le contact accidentel avec les résistances de réchauffage et le ventilateur.

5. AVANT L'UTILISATION

N'abandonnez jamais les résidus de l'emballage dans la maison. Séparez le matériel résiduel de l'emballage par type et le-le au centre d'élimination le plus proche.

Avant d'utiliser l'appareil pour la première fois, nettoyez-le avec un chiffon humide puis sechez-le soigneusement tel qu'on le décrit au chapitre « Nettoyage et entretien ». Chauffez le tiroir vide pendant au moins 2 heures. Pour cela, reglez la température à 75^ C. Durant cette période de rechauffage, voirlez a ce que la cuisine soit bien aérée.

Les éléments en métal ont été traités avec un produit de protection ajustat.

Ce produit pourrait être la cause de mauvaises odeurs lors du premier rechauffage du tiroir. Ces odeurs et les eventuelles fumées disparaisent rapidement et elles ne sont pas dues à un branchement non conforme ou à un défaut de l'appareil.

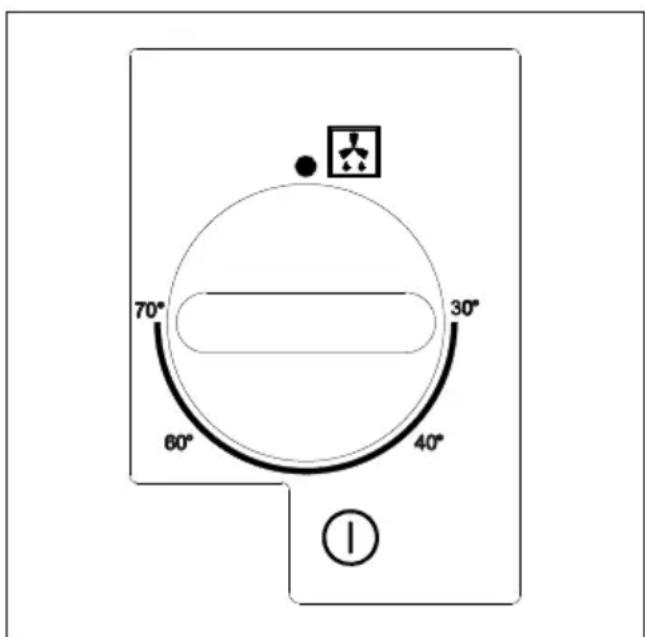

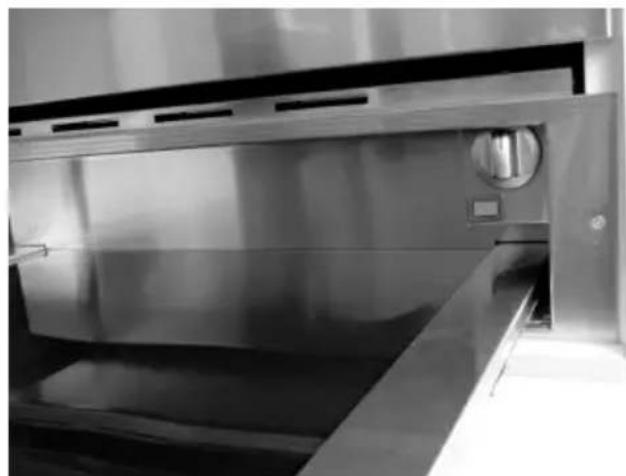

6. PANNEAU DE CONTROL

7. TIROIR CHAUFFE-VAISSELL

7.1 Reglages

Ouvrez le tiroir. Tournez le bouton en selectionnant la température souhaïée, puis enforcez le bouton rouge. Levoyant rouge du bouton s'allumera et restera allumé pendant toute la durée du fonctionnement. Pourmettre l'appareil hors tension, tournez la poignée sur 0 et enforcez le bouton. Levoyant rouge s'eteindra.

FR

7.2 Temps de rechauffage

Différents facteurs influencent les temps de réchauffage:

• matériel et épaisseur de la vaiselle;
• quantité de vaisse l'charge;
  disposition de la vaiselle chargée;
• sélection de la température.

Il est donc impossible de fournir des indications absolues. En réglant la température sur 60^ et pour obtenir un rechauffage homogène, on peut tenir compte des valeurs individales suivantes:

VAISSELLÉ TEMPS (MIN)
VAISSELLÉ POUR 6 PERSONNES	30-35

C'est l'expérience pratique qui vous ensignera quelles sont les sélections optimes pour vos exigences.

8. DÉCONGÉLATION

La fonction de décongélation utilise uniquement la ventilation forcee sans aucen élément chauffant actif.

Procedure

• Appuyez sur le bouton ON / OFF pour activer le ventilateur interne.
• Tourner le bouton sur la position décongélation.

9.LEVEE

La fonction de levée maintainé la température du tiroir entre 25^ et 30^ .

Procedure

1. Préchauffer le tiroir pendant 5 minutes en tournant le bouton sur 30^ .
2. Placer la pate au centre du tiroir après l'avoir enveloppè dans un torchon légèrement humide.

10. CHAUFFE-PLAT

Aliments conseillés pour être laissés au chaud : vande, poulet, poisson, sauces, légumes, garnitures et soupes.

• Pour éviter que les alimentés ne débordent dans le tiroir, ne pas replir excessivement les plats.
• Disposer les plats dans le tiroir et fermer ce dernier avec précaution afin d'éviter que les évventuels liquides ne seront.
• Il est conseilé de ne pas réchauffer les alimentés pour des intervalles de temps supérieurs à une heures afin d'éviter que ceux-ci ne perdent leurs substances nutritives.
• Couvrir les alimentés humides et liquides avec un couvercle ou une pellicule résistant aux températures élevées. De cette manière, on évite que l'humidité ne s'échappe, que de la condensation ne se forme et dépose de l'humidité hors des plats.
• Ne pas couvrir les alimentes rôtis ou les frites qui doivent rester croustillants. Tenir ces plats au chaud avec des températures élevées.

Procedure

1. Placer les plats dans le tiroir.
2. Allumer le tiroir etmettrelethermostatentre 40^ et 60^ en fonction de la tempereature souhaitee et prechauffer I'appareil pendant 10 minutes.
3. Mettre la nourriture dans les plats préchauffés.
4. Refermer le tiroir. Levoyant lumineux de ON reste allumé et l'appareilCHAFFE.

Désactivation

Mettre le bouton en position OFF. Extraire les plats du tiroir à l'aide d'un chiffon ou de maniques.

Remarque: Ne jamais transférer la vaiselle chaude directement du plan de cuisson chaud à la base en verre du tiroir thermique. Le fond en verre peut être endommagé.

11. CUISSON LENTE

La fonction de cuisson lente est ideale pour cuire la viande tendre qui doit s'avérer peu cuite ou saignant. Grace à ce mode de cuisson, la viande est encore rose à l'intérieur. Cependant,eci ne signifie pas que la viande est crue ou peu cuite.

En plus de retenir les jus dans la viande, cette fonction permet deMAINTER la viande chaude plus facilement.

Vaisselet adaptée à l'utilisation : en verre, porcelain ou ceramique avec couvercle.

Procedure

1. Préchauffer le tiroir chauffe-plat avec la vaiselle choisis préalablement, au niveau maximum pendant 15 minutes.

2. Faire chauffer du beurre ou de l'huile dans un plat. Laisser la viande rissoler pendant le temps indiquedans le tableau puis remetre le tout immEDIatement dans la casserole prechauffee en recouvrant avec le couvercle.

3. Mettre le thermostat sur 60^ pour le temps necessaire a terminer la cuisson.

Mises en garde pour la cuisson lente

• Utiliser uniquement de la viande fraîche et en parfaite condition.
• Eliminer, avec soin, les zones de graisse.
• Les parties charnues ne doivent pas'être nécessairement returnées.
• Une fois la cuisson terminée, il est possible de couper la viande; il n'est pas nécessaire de la laisser reposer
• Avec la cuisson lente, la viande n'est pas chaude comme la viande cuite traditionnellement ; il est conseilé, pour les 20-30 dernières minutes de cuisson de remetre aussi les assiettes dans le tiroir chauffe-plat, dans la partie gauche.
• Servir la viande avec des sauces très chaudes.
• Si on souhaite partager la viande chaude une fois que la cuisson est terminée,mettre le bouton du thermostat entre 40^ C et 60^ C . Les petites pieces de viande peuvent être maintainues chaudes pendant 45 minutes et les plus grandes pendant deux heures.

Tableau

La fonction de cuisson lente est adaptée à toutes les pièces tendres de bœuf, porc, veau, agneau, gibier et volaille. Le temps initial pour faire rissoler la viande et la suite de la cuisson dépendant des dimensions des tranches de viande.

Les paramètres de temps se référent au cas où la viande est reposée dans un plat avec du beurre et de l'huile déjà chaude.

Plat Rissolage initial Poursuite de la cuisson dans le	tiroir
Petites tranches de viande
Languettes de viande environ 1-2 minutes	20-30 minutes
Petits steaks ou medaillons	Environ 1-2 minutes par côte
Tranches de viande de dimensions moyennes
Filet (400-800g)	Environ 4-5 minutes par côte
Ròti maîgre (600-1000g)	Environ 10-15 minutes par côte
Grandes tranches de viande
Filet (à partir de 900 g)	Environ 6-8 minutes par côte
Roastbeef (1,1-2kg)	Environ 8-10 minutes par côte

12. NETTOYAGE ET ENTRETIEN

Le nettoyage représenté généralement le seul type d'entretien nécessaire.

Attention! Avant de commencer le nettoyage, débranchez l'appareil du réseau. Retirez la fiche des prises ou désactivez le circuit d'alimentation de l'appareil.

FR

Avertissement! N'utilisez pas détergents agressifs, de produits abrasifs, dépônges abrasives ni d'objets pointus, car ils risquent de tacher l'appareil.

Avertissement! N'utilisez jamais de jets de vapeur pour le nettoyage des parties internes de l'appareil.

12.1 Bandeau frontal et panneau de commandes

Il suffit de nettoyer l'appareil avec un chiffon humide. S'il est particulièrement sale, ajoutez deux gouttes de détergent à l'eau de nettoyage. Ensuite, séchez l'appareil avec un chiffon sec.

On peut nettoyer les bandeaux frontaux en acier inoxydable des chauffe-vaisselle avec des détergents spéciaux. Ces produits ralentissent la formation de la saleté à la surface du tiroir. Appliquez une quantité minime de produit avec un chiffon doux sur toute la surface à traiter.

Nettoyez le compartment interne avec un chiffon humide après chaque utilisation. S'il est particulièrement sale, ajoutez deux gouttes de détergent à l'eau de nettoyage. Ensuite, séchez les surfaces avec un chiffon sec. Evitez que l'eau ne coule à travers les orifices de ventilation. Réutilisez le tiroir uniquement lorsqu'il est complètement sec.

13. QUE FAIRE EN CAS DE PANNE?

ATTENTION! Tout type de réparation ne doit être effectué que par un personnel spécialisé et Diplômé. Dans le cas contraire, les réparations pourraient s'avérer dangereuses.

Les pannes suivantes peuvent etre rétablies par l'utilisateur sans l'intervention du Service d'Assistance. Levaisselle nechauffepasuffisamment?Vérifiez si:

• l'appareil est sous tension;
• vous avez selectionné la température correcte;
• les ouvertures de ventilation ont eté obstruées par les assiettes ou les assiettes creuses de grandes dimensions;
• la vaisselle a eté chauffée pendant une période

suffisammentlongue.

Différents facteurs influencent les temps de réchauffage:

• le matériel et l'épaisseur de la vaisselle;
• quantité de vaisse l'charge;
  disposition de la vaisselle chargée;
• réglage de la température.

La vaisse ne se rechauffe pas? Vérifiez si:

• le ventilateur est bruyant:
• Si la casserole est en fonction,ILA signifie que la resistance de rechauffage est defectueuse.
• Si le ventilateur ne fonctionne pas, cela signifie qu'il est défectueux.
• le fusible de l'installation domestique s'est déclenché.

14. INSTALLATION DE L'APPAREIL

14.1 Avant l'installation

Assurez-vous que la tension d'alimentation indiquée sur la plaque des données correspond à celle de votre réseau électrique.

Ouvrez le tiroir, enlevez tous les accessoires et le matériel d'emballage.

Attention! Le bandeau frontal du tiroir pourrait être recouvert d'une pellicule de protection.

Enlevez la protection avec soin avant la première utilisation du tiroir chauffe-vaisselle, en commencer par le bas.

Assurez-vous que le tiroir n'est pas endommagé.
Contrôlez que le tiroir se ferme correctement. En présence de dégats, informez le Service d'Assistance.

Le tiroir chauffe-vaisselle ne peut etre encastré que sur les appareils conseillés par le producteur. Le constructeur ne garantit pas le fonctionnement correct du tiroir s'il est combiné avec des appareils non preconisés par ce dernier et decline toute responsabilité en cas de dommages provoqués par un usage impropre.

14.2 Encastrement

Avant de procéder au montage du chauffe-vaiselle et de l'appareil combiné, disposez un plan intermédiaire fixe du meuble, assurant la portée nécessaire pour les deux apparêils.

L'appareil combiné est en revanche positionné sans autres plans intermédiaires directement sur le tiroir chauffe-vaisselle encastré.

Pour l'encastrement de l'appareil combiné, suivez en tout point les indications figurant dans les instructions d'utilisation et de montage correspondantes.

Les dimensions principales pour l'encastrement sont indiquées en mm et figurent sur le diagramme d'installation. Pour le montage, continuez comme suit:

1. placez le tiroir du meuble de maniere a ce qu'il soit

bien centré ou aligné;

1. assurez-vous que le cadre adhére parfaitement au meuble;
2. ouvrez le tiroir et fixez la carcasse aux parois du meuble avec les deux vis fournies.

14.3 Branchement électrique

Le branchement électrique doit être réalisé par un électricien qualifié conformément à la législation en vigueur.

Branchementelectrique

Avant d'effectuer le branchement électrique, s'assurer que : - les caractéristiques de l'installation permettent de respecter ce qui est indiqué sur la plaque d'identification qui est appliquée sur le devant du four; - l'installation est munie d'un raccordement à la prise de terre conforme aux normes et aux dispositions prévues par la loi. La mise à la terre est obligatoire aux termes de la loi. Le cable ne doit enaucun cas atteindre une température supérieure de plus de 50^ par rapport à la température ambiente. Si un apparéil fixe n'a pas de cordon d'alimentation et de fiche ou d'autre dispositif assurant la déconnexion du secteur, avec une distance d'ouverture des contacts permettant une déconnexion complète dans les conditions de la catégorie de surtension III, ces dispositsifs de déconnexion doivent être prevus dans le réseau d'alimentation conformément aux normes d'installation. La prise ou l'interrupteur omnipolaire doit pouvoir être atteint facilement lorsque l' apparéil est installé.

CABLE TYPES AND MINIMAL DIAMETERS
	SASO
H05RR-F 3x0,75 mm² H	05RR-F 3x1,5 mm²
H05VV-F 3x0,75 mm² H	05VV-F 3x1,5 mm²
H05RN-F 3x0,75 mm² H	05RN-F 3x1,5 mm²
H05V2V2-F 3x0,75 mm² H	05V2V2-F 3x1,5 mm²

SCHEMA DIMENSIONNEL DU TIROIR ENCASTRE 560 X 595

AVERTISSEMENT! Avant de raccorder le tiroir chauffevaisselle au reseau, vérifie que le voltage et la fréquence du reseau correspondent à ceux indiqués sur la plaque des données positionnée à l'intérieur du bloc chauffant et qui devrait être conservée avec ce manuel.

Le raccordement électrique doit être réalisé par l'intermédiaire d'un interrupteur bipolaire dont la puissance est indiquée pour l'absorption de l'appareil. Vérifiez qu'on dispose d'une cloison minimale de 3 mm entre les contacts, de manière à garantir le débranchement du réseau électrique en cas d'urgence ou de nettoyage du tiroir chauffe-vaisselle. Si l'on utilise une fiche pour le raccordement électrique, celle-ci doit être accessible après l'installation.

Raccordez l'appareil à la terre, conformément aux normes sur la sécurité des installations électriques. ATTENTION! CE CHAUFFE-VAISSELLE DOIT ABSOLUMENT ETRE RACCORDE A LA TERRE.

En cas de défaut du cable d'alimentation monté sur le tiroir chauffe-vaisselle, remplacez-le par un cable original fourni par le service après-vente.

Le producteur et le revendeur déclinent toute responsabilité en cas de dommages subis par les personnes, les animaux ou les choses, dus à la non observation des générées instructions de montage.
