Caractéristiques	Détails
Type d'appareil	Autoradio
Écran	Écran tactile de 6,2 pouces
Connectivité	Bluetooth, USB, AUX
Compatibilité	Compatible avec Android Auto et Apple CarPlay
Puissance de sortie	4 x 55 W
Formats audio supportés	MP3, WMA, AAC, FLAC
Fonctionnalités supplémentaires	Radio FM/AM, égaliseur 10 bandes, préamplificateur
Installation	Installation standard 1 DIN
Maintenance	Nettoyage régulier de l'écran et des connexions
Sécurité	Protection contre les surtensions, verrouillage de sécurité
Garantie	2 ans

FOIRE AUX QUESTIONS - XAVAX1000 SONY

Comment réinitialiser mon autoradio SONY XAVAX1000 ?

Pour réinitialiser votre SONY XAVAX1000, maintenez enfoncé le bouton 'RESET' situé à l'arrière de l'appareil pendant quelques secondes jusqu'à ce que l'écran s'éteigne et se rallume.

Pourquoi mon autoradio ne s'allume-t-il pas ?

Vérifiez que le câble d'alimentation est correctement connecté et que le fusible n'est pas grillé. Si le problème persiste, contactez le service après-vente.

Comment connecter mon smartphone à l'autoradio SONY XAVAX1000 ?

Pour connecter votre smartphone, activez le Bluetooth sur votre téléphone, puis recherchez les appareils disponibles. Sélectionnez 'SONY XAVAX1000' et suivez les instructions à l'écran.

Mon autoradio ne lit pas les fichiers USB, que faire ?

Assurez-vous que votre clé USB est formatée en FAT32 et que les fichiers audio sont compatibles avec l'autoradio. Essayez également de brancher une autre clé USB pour vérifier si le problème persiste.

Comment mettre à jour le logiciel de mon SONY XAVAX1000 ?

Vous pouvez mettre à jour le logiciel en téléchargeant la dernière version depuis le site officiel de SONY, puis en transférant le fichier sur une clé USB et en la connectant à l'autoradio. Suivez les instructions à l'écran pour procéder à la mise à jour.

Pourquoi la qualité du son est-elle mauvaise sur mon autoradio ?

Vérifiez les réglages d'égalisation et assurez-vous que les haut-parleurs sont correctement installés. Un mauvais câblage ou des interférences peuvent également affecter la qualité sonore.

Comment régler l'heure sur mon SONY XAVAX1000 ?

Pour régler l'heure, accédez au menu des réglages, sélectionnez 'Horloge', puis ajustez les heures et les minutes à l'aide des boutons de navigation.

L'autoradio ne capte pas les stations radio, que faire ?

Assurez-vous que l'antenne est correctement installée et qu'elle n'est pas endommagée. Vous pouvez également essayer de faire une recherche automatique des stations à partir du menu radio.

Est-ce que l'autoradio SONY XAVAX1000 supporte Apple CarPlay et Android Auto ?

Oui, le SONY XAVAX1000 prend en charge Apple CarPlay et Android Auto. Assurez-vous de connecter votre smartphone via un câble USB compatible pour utiliser ces fonctionnalités.

Comment activer la fonction de navigation sur mon autoradio SONY XAVAX1000 ?

La fonction de navigation peut être activée en connectant votre smartphone avec une application de navigation installée. Suivez les instructions à l'écran pour utiliser la navigation.

MODE D'EMPLOI XAVAX1000 SONY

Pour annuler l'affichage de démonstration (Démo), reportez-vous à la page 17.

Pour le raccordement/l'installation, reportez-vous à la page 28.

- FLAC (.flac) ^* 6

Pour plus de sécurité, installez cet appareil dans le tableau de bord du véhicule, car la section arrière de l'appareil devient chaude en cours de fonctionnement.

Pour plus de détails, reportez-vous à la section « Raccordement/Installation » (page 28).

La plaque signalétique indiquant la tension d'alimentation, etc. se trouve sur le dessous du châssis.

La validité du marquage CE est uniquement limitée aux pays où la loi l'impose, principalement dans les pays de l'EEE (Espace économique européen).

Avertissement

Pour prévenir les risques d'incendie ou d'électrocution, tenir cet appareil à l'abri de la pluie ou de l'humidité.

Ne pas ouvrir le boîtier pour éviter un choc électrique. Confier la réparation de l'appareil à un technicien qualifié uniquement.

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence.

L'exploitation est autorisée aux deux conditions suivantes :

(1) l'appareil ne doit pas produire de brouillage;
(2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet équipement ne doit pas être placé au même endroit ni utilisé avec une autre antenne ou un autre émetteur.

Conformément à la réglementation d'Industrie Canada, le présent émetteur radio peut fonctionner avec une antenne d'un type et d'un gain maximal (ou inférieur) approuvé pour l'émetteur par Industrie Canada. Dans le but de réduire les risques de brouillage radioélectrique à l'intention des autres utilisateurs, il faut choisir le type d'antenne et son gain de sorte que la puissance isotrope rayonnée équivalente (p.i.r.e.) ne dépasse pas l'intensité nécessaire à l'établissement d'une communication satisfaisante.

Cet équipement est conforme aux limites d'exposition aux rayonnements énoncées pour un environnement non contrôlé et respecte les règles les radioélectriques (RF) de la FCC lignes directrices d'exposition et d'exposition aux fréquences radioélectriques (RF) CNR-102 de l'IC. Cet équipement émet une énergie RF très faible qui est considérée conforme sans évaluation de l'exposition maximale autorisée.

AVERTISSEMENT : Ne pas ingérer la pile – risque de brûlure chimique.

La télécommande contient une pile de

type bouton/en forme de pièce de monnaie.

L'ingestion de la pile de type bouton/en forme de pièce de monnaie peut causer en seulement 2 heures des brûlures internes très graves risquant de provoquer la mort.

Gardez les piles neuves et usées hors de la portée des enfants. Si le compartiment de pile ne se ferme pas correctement, cessez d'utiliser le produit et gardez-le hors de la portée des enfants.

Si vous pensez que des piles ont pu être avalées ou placées dans une partie du corps quelconque, demandez des soins médicaux sans tarder.

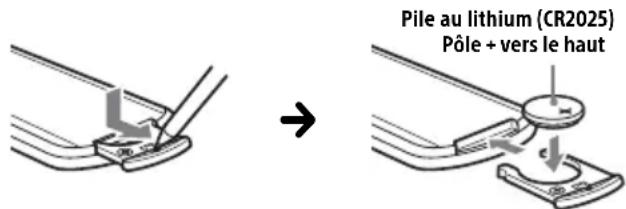

Remarque sur la pile au lithium

N'exposez pas la pile à une chaleur excessive comme à la lumière directe du soleil, au feu ou autre.

Avertissement si le contact de votre véhicule ne comporte pas de position ACC

N'installez pas cet appareil dans un véhicule qui ne comporte pas de position ACC. L'affichage de l'appareil ne s'éteint pas même lorsque vous coupez le contact, ce qui risque d'épuiser la batterie.

Avis d'exclusion de responsabilité relatif aux services proposés par des tiers

Les services proposés par des tiers peuvent être modifiés, suspendus ou clôturés sans avis préalable. Sony n'assume aucune responsabilité dans ce genre de situation.

Avis important

Attention

SONY NE PEUT EN AUCUN CAS ÊTRE TENU RESPONSABLE DE TOUT DOMMAGE DIRECT, INDIRECT OU CONSÉCUTIF OU DE TOUT AUTRE DOMMAGE, Y COMPRIS, SANS LIMITATION, TOUTE PERTE DE PROFITS, DE REVENU, DE DONNÉES, D'UTILISATION DU PRODUIT OU DE TOUT APPAREIL ASSOCIÉ, DE DISPONIBILITÉ ET DE TEMPS DE L'UTILISATEUR LIÉE À OU DÉCOULANT DE L'UTILISATION DE CE PRODUIT, MATÉRIEL ET/OU LOGICIEL.

Cher client, ce produit comprend un émetteur radio. Veuillez consulter le mode d'emploi de votre véhicule ou contacter le constructeur ou le concessionnaire de votre véhicule avant d'installer ce produit dans votre véhicule.

Appels d'urgence

Cet appareil mains libres BLUETOOTH et l'appareil électronique connecté au système mains libres fonctionnent grâce à des signaux radio, des réseaux cellulaires et terrestres, ainsi que des fonctions programmées par l'utilisateur, qui ne peuvent garantir la connexion dans toutes les conditions.

Par conséquent, ne vous fiez pas uniquement sur les périphériques électroniques pour vos communications importantes (telles que les urgences médicales).

- Les émissions d'hyperfréquences d'un périphérique BLUETOOTH peuvent perturber le fonctionnement des appareils médicaux électroniques. Pour éviter de causer un accident, éteignez cet appareil et les autres périphériques BLUETOOTH dans les endroits suivants :

- endroits où du gaz inflammable est présent, dans un hôpital, un train, un avion ou une station-service

- à proximité de portes automatiques ou d'un avertisseur d'incendie

- Cet appareil prend en charge les capacités de sécurité conformes à la norme BLUETOOTH pour offrir une connexion sécurisée lors de l'utilisation de la technologie BLUETOOTH sans fil; cependant, la sécurité peut être insuffisante selon le réglage. Soyez prudent lorsque vous communiquez au moyen de la technologie BLUETOOTH sans fil.

- Nous ne pouvons être tenus responsables de la fuite d'informations lors d'une communication BLUETOOTH.

Si vous avez des questions ou des problèmes concernant cet appareil qui ne sont pas abordés dans ce mode d'emploi, contactez votre détaillant Sony le plus proche.

Table des matières

Avertissement 2

Guide des pièces et commandes ..... 5

Préparation

Exécution des premiers réglages. 8

Préparation d'un périphérique BLUETOOTH ..... 8

Raccordement d'un périphérique USB ..... 9

Raccordement d'un autre appareil audio portatif....9

Raccordement de la caméra arrière ..... 10

Écoute de la radio

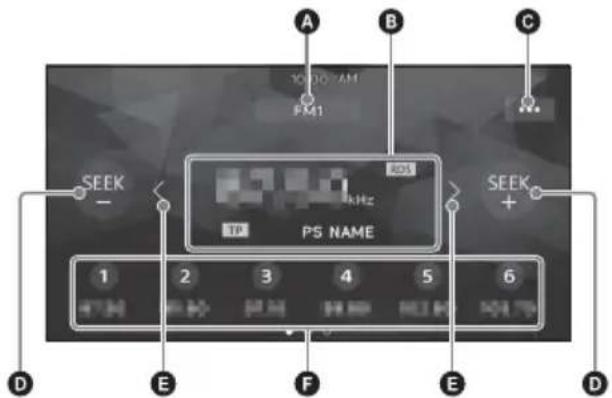

Écoute de la radio 10

Utilisation des fonctions d'options de syntonisation.... 11

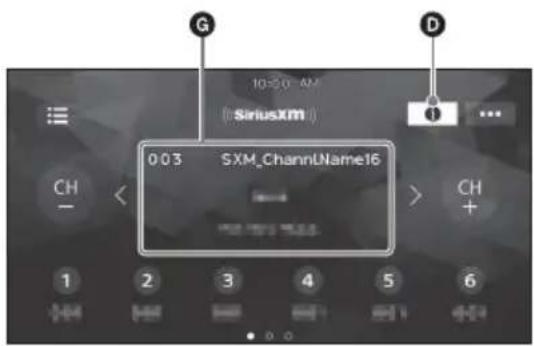

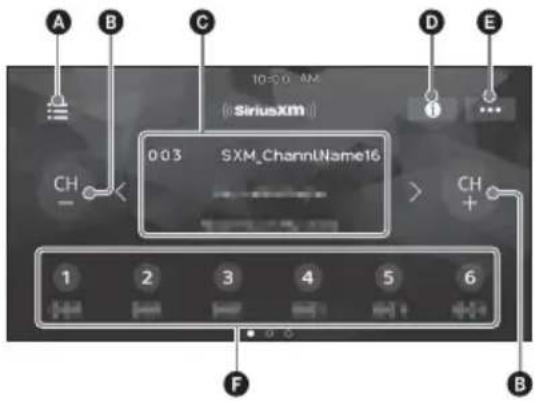

Écoute de la radio SiriusXM 11

Utilisation des fonctions d'options SXM ..... 13

Lecture

Lecture d'un périphérique USB 13

Lecture d'un périphérique BLUETOOTH ..... 13

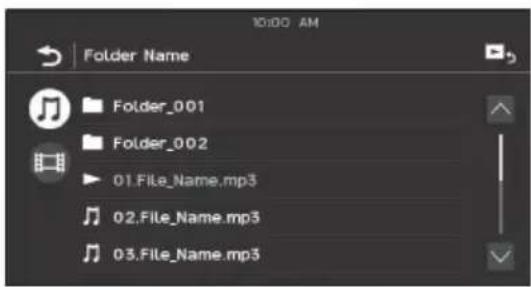

Recherche et lecture des plages ..... 14

Autres réglages pendant la lecture ..... 14

Appels en mains libres

Réception d'un appel 15

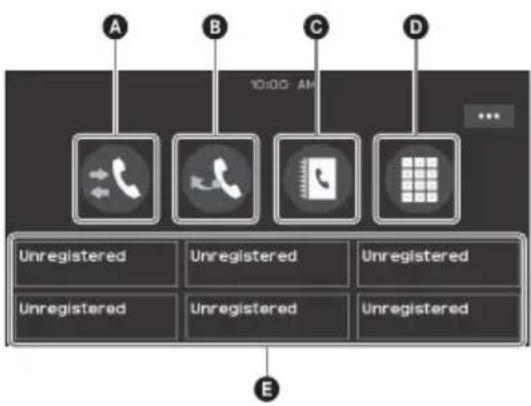

Faire un appel 15

Opérations disponibles en cours d'appel ..... 16

Fonctions pratiques

Apple CarPlay 16

Utilisation de commandes gestuelles ..... 17

Réglages

Configuration de base 17

Réglages généraux (Général).... 17

Réglages du son (Son) 18

Réglages visuels (Visuel) 19

Réglages BLUETOOTH (Bluetooth).... 19

Informations complémentaires

Mise à jour du micrologiciel ..... 19

Précautions 19

Entretien.... 21

Caractéristiques techniques.... 22

Dépannage 23

Messages 26

Liste des pièces nécessaires à l'installation ..... 28

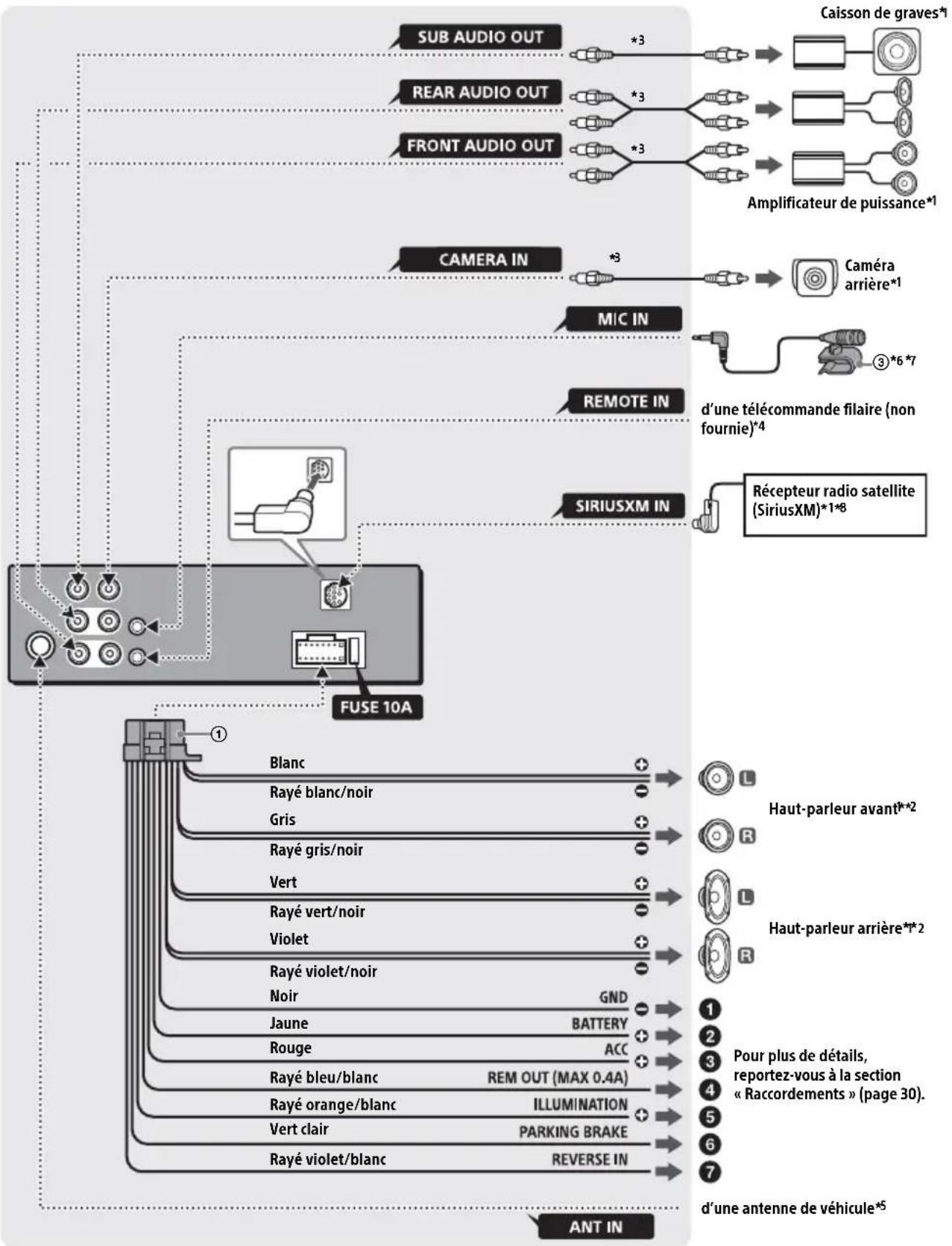

Raccordement.... 29

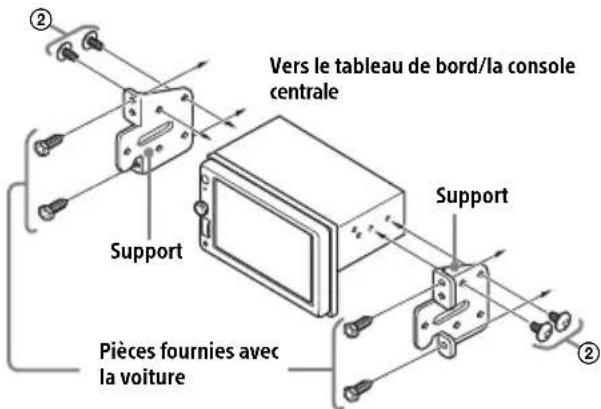

Installation 31

Guide des pièces et commandes

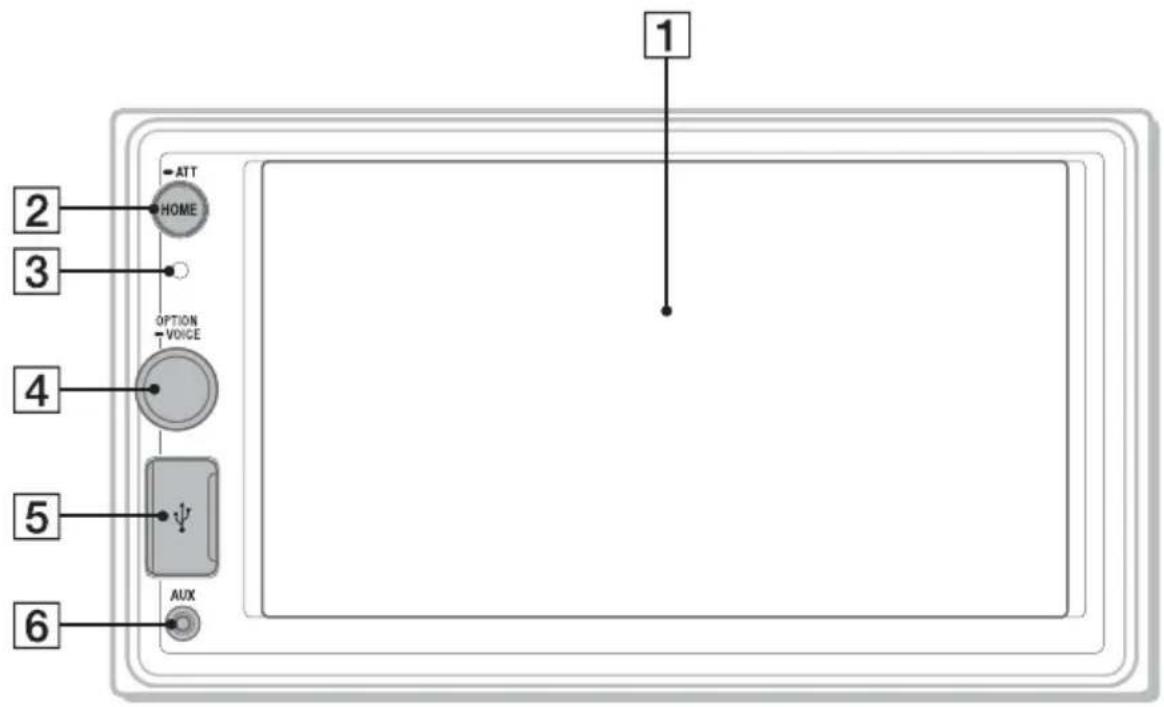

Appareil principal

2 3 4 5 6 ATT HOME OPTION VOICE AUX 1

1 Écran d'affichage/tactile
2 HOME

Permet d'ouvrir le menu HOME.

- ATT (atténuer)

Maintenez la touche enfoncée pendant

1 seconde pour atténuer le son.

Pour annuler, maintenez de nouveau la touche enfoncée ou tournez la molette de réglage du volume.

3 Récepteur de télécommande

4 Molette de réglage du volume

Tournez la molette pour régler le volume lorsque le son est émis.

OPTION

Appuyez pour ouvrir l'écran OPTION (page 7).

VOICE

Maintenez la touche enfoncée pour activer la fonction de commande vocale pour Apple CarPlay.

5 Port USB
6 Prise d'entrée AUX

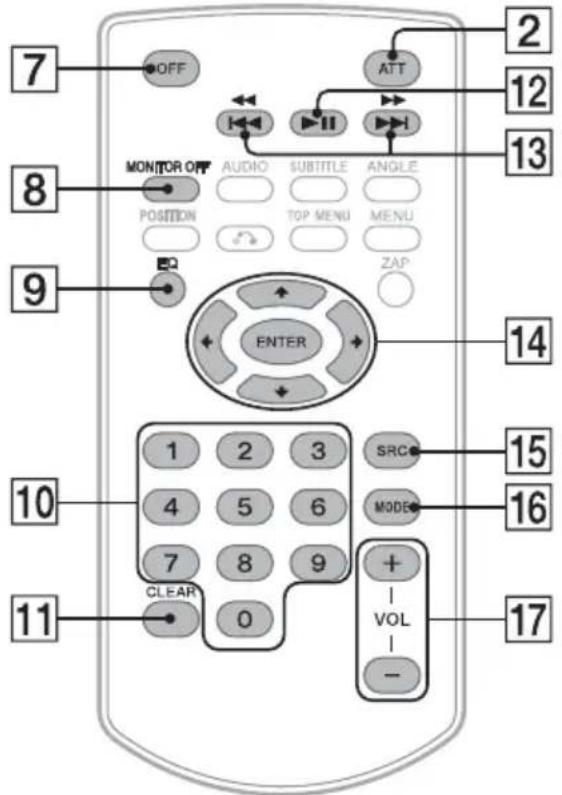

Télécommande RM-X170

Vous pouvez utiliser la télécommande pour faire fonctionner les commandes audio. Utilisez l'écran tactile pour les opérations du menu.

7 OFF 8 MONITOR OFF AUDIO SUBTITLE ANGLE 9 POSITION TOP MENU MENU 10 ENTER 11 CLEAR 0 2 ATT 12 13 14 15 SRC 16 MODE 17 + VOL -

Remarque

Les boutons blancs de l'illustration ci-dessus ne sont pas pris en charge.

7 OFF

Désactive le moniteur.

Pour réactiver, appuyez de nouveau.

9 EQ (égaliseur)

Permet de sélectionner une courbe de l'égaliseur.

10 Touches numériques (0 - 9)

11 CLEAR

13 I◀◀ /▶▶▶I (précédent/suivant)

◀◀/▶▶ (retour rapide/avance rapide)

14 ← /↑/↓/→

Les fonctions diffèrent selon la source sélectionnée.

• Radio : sélectionner une station présélectionnée ou syntoniser une station automatiquement.
• SiriusXM : sélectionner un canal présélectionné ou passer au canal précédent/suivant.
• USB : sélectionner un dossier ou passer au fichier précédent/suivant.

ENTER

Permet d'entrer l'élément sélectionné.

15 SRC (source)

Permet de changer la source. Chaque fois que vous appuyez sur cette touche, une source sélectionnable s'affiche dans une fenêtre contextuelle sur l'affichage actuel.

16 MODE

Permet de sélectionner la bande radio.

17 VOL (volume) +/-

Retirez la feuille de protection avant l'utilisation.

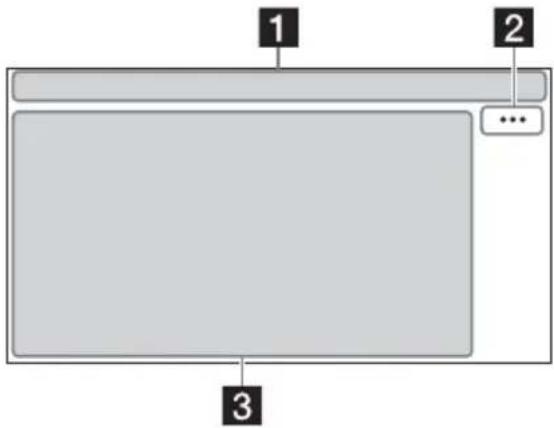

Affichages à l'écran

Écran de lecture :

ATT	S'allume lorsque le son est atténué.
SXM	Indique la puissance de signal du récepteur SiriusXM Connect Voiture connecté.
	S'allume lorsque la lecture du périphérique audio est possible grâce à l'activation du profil A2DP (Advanced Audio Distribution Profile).
	S'allume lorsque la fonction d'appel en mains libres est disponible grâce à l'activation du profil HFP (Handsfree Profile).
	Indique la puissance de signal du téléphone cellulaire connecté.
	Indique la charge de batterie restante du téléphone cellulaire connecté.
	S'allume lorsque le signal Bluetooth® est activé. Clignote lorsque la connexion est en cours.

2 ...(option de sources)

Permet d'ouvrir le menu d'options de sources. Les paramètres disponibles diffèrent selon la source.

3 Zone spécifique de l'application

Affiche les commandes/indications de lecture ou indique l'état de l'appareil. Les éléments d'affichage diffèrent selon la source.

4 Horloge (page 17)

5 (retour à l'écran de lecture)

Permet de passer de l'écran HOME à l'écran de lecture.

6 Touches de sélection de sources et réglages

Permet de changer la source ou d'effectuer divers réglages.

Affichez l'icône de réglage et d'autres icônes en glissant le bas de cette zone vers la droite ou la gauche.

7 Touches de sélection de sons

Permet de changer le son.

8 EXTRA BASS (EXTRA BASS)

Permet de changer le réglage EXTRA BASS (page 18).

9 ↓↑(EQ10/Caiss. bas.)

Permet de changer le réglage EQ10/Caiss. bas. (page 18).

10 (désactivation du moniteur)

Désactive le moniteur. Si le moniteur est éteint, touchez n'importe quelle partie de l'écran pour l'activer.

Préparation

Exécution des premiers réglages

Vous devez procéder aux premiers réglages avant la première utilisation de l'appareil ou après avoir remplacé la batterie du véhicule ou modifié les raccordements.

Si l'écran des premiers réglages ne s'affiche pas lorsque vous allumez l'appareil, procédez à une réinitialisation aux paramètres d'usine (page 18) pour initialiser l'appareil.

1 Touchez à [Langue], puis sélectionnez la langue d'affichage.
2 Touchez plusieurs fois à [Démo] pour sélectionner [DÉSACTIVÉ] afin de désactiver le mode de démonstration.
3 Touchez à [Régler Date/Heure], puis réglez la date et l'heure.
4 Après le réglage de la date et de l'heure, touchez à [OK].
5 Pour revenir à l'écran précédent, touchez à ⬆, puis touchez à [OK].
La mise en garde de démarrage s'affiche.
6 Lisez l'intégralité de la mise en garde de démarrage puis, si vous acceptez toutes les conditions, touchez à [Fermer]. Le réglage est terminé.

Utilisez le menu de réglage pour accéder aux réglages supplémentaires (page 17).

Préparation d'un périphérique BLUETOOTH

Vous pouvez écouter de la musique ou effectuer un appel en mains libres selon le périphérique compatible BLUETOOTH, tel que téléphone intelligent, téléphone cellulaire ou périphérique audio (ci-après nommé « périphérique BLUETOOTH », sauf en cas d'indication différente). Pour plus de détails sur la connexion, reportez-vous au mode d'emploi fourni avec le périphérique. Avant de connecter le périphérique, diminuez le volume de cet appareil; sinon, une accentuation du volume pourrait se produire.

Pairage et connexion avec un périphérique BLUETOOTH

Lorsque vous connectez un périphérique BLUETOOTH pour la première fois, un enregistrement mutuel (nommé « pairage ») est nécessaire. Le pairage permet à cet appareil et aux autres périphériques de se reconnaître entre eux.

1 Placez le périphérique BLUETOOTH à 1 m (3 pi) maximum de cet appareil.
2 Appuyez sur HOME, puis touchez à [Réglages].
3 Touchez à [Bluetooth].
4 Touchez à [Connexion Bluetooth], puis réglez le signal à [ACTIVÉ]. Le signal BLUETOOTH est activé et ⚫ allume sur la barre d'état de l'appareil.
5 Touchez à [Pairage]. ☒ clignote pendant que l'appareil est en mode de veille de pairage.
6 Procédez au pairage sur le périphérique BLUETOOTH afin qu'il détecte cet appareil.
7 Sélectionnez [XAV-AX1000] sur l'affichage du périphérique BLUETOOTH. Si le nom de votre modèle n'apparaît pas, recommencez la procédure à partir de l'étape 5.

8 Si la saisie d'un code d'authentication* est requise sur le périphérique BLUETOOTH, saisissez [0000].

* Le code d'authentication peut également être nommé « clé d'authentication », « code NIP », « numéro NIP » ou « mot de passe », etc., en fonction du périphérique BLUETOOTH.

Entrez le code d'authentification [0000]

Une fois le pairage effectué, ♣demeure allumé.

9 Sélectionnez cet appareil sur le périphérique BLUETOOTH pour établir la connexion BLUETOOTH.

ou s'allume lorsque la connexion est établie.

Remarques

• Cet appareil peut être uniquement connecté avec un seul périphérique BLUETOOTH à la fois.
• Pour désactiver la connexion BLUETOOTH, déconnectez l'appareil ou le périphérique BLUETOOTH.
• Le pairage BLUETOOTH n'est pas possible pendant qu'Apple CarPlay fonctionne.

Connexion avec un périphérique BLUETOOTH jumelé

Pour utiliser le périphérique une fois le pairage effectué, établissez la connexion à cet appareil. Certains périphériques jumelés se connectent automatiquement.

1 Appuyez sur HOME, puis touchez à [Réglages].
2 Touchez à [Bluetooth].
3 Touchez à [Connexion Bluetooth], puis touchez à [ACTIVÉ]. Assurez-vous que d'allume sur la barre d'état de l'appareil.
4 Activez la fonction BLUETOOTH sur le périphérique BLUETOOTH.
5 Réglez le périphérique BLUETOOTH afin qu'il se connecte à cet appareil. ou s'allume sur la barre d'état.

Connexion au dernier périphérique connecté à partir de cet appareil

Lorsque le contact est mis et que le signal BLUETOOTH est activé, cet appareil recherche le dernier périphérique BLUETOOTH connecté et la connexion se fait automatiquement.

Remarque

Pendant la transmission BLUETOOTH audio en continu, vous ne pouvez pas établir la connexion au téléphone cellulaire à partir de cet appareil. Établissez plutôt la connexion à cet appareil à partir du téléphone cellulaire.

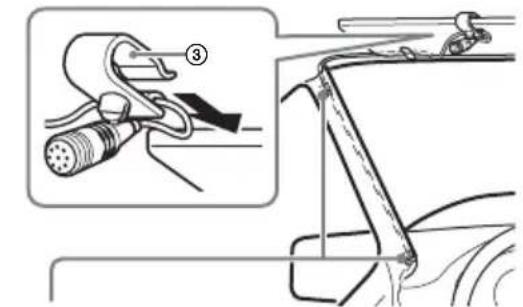

Pour installer le microphone

Pour plus de détails, reportez-vous à la section « Installation du microphone » (page 30).

Raccordement d'un périphérique USB

1 Réduisez le volume de l'appareil.
2 Raccordez le périphérique USB à l'appareil. Pour raccorder un iPhone, utilisez le câble de raccordement USB pour iPhone (non fourni).

Raccordement d'un autre appareil audio portatif

1 Éteignez l'appareil audio portatif.
2 Réduisez le volume de l'appareil.
3 Raccordez l'appareil audio portatif à la prise d'entrée AUX (mini-prise stéréo) de l'appareil à l'aide d'un câble de raccordement (non fourni)*.

* Veillez à utiliser une fiche droite.

4 Appuyez sur HOME, puis touchez à [AUX].

Pour faire correspondre le niveau de volume de l'appareil raccordé à celui des autres sources

Démarrez la lecture sur l'appareil audio portatif avec un niveau de volume modéré, puis réglez votre appareil sur le volume d'écoute habituel. Pendant la lecture, touchez à **puis touchez à [Niveau d'entrée]. Réglez le niveau de volume entre [-10] et [+15].

Raccordement de la caméra arrière

En raccordant la caméra arrière en option à la borne CAMERA IN, vous pouvez afficher l'image provenant de la caméra arrière. Pour plus de détails, reportez-vous à la section « Raccordement/Installation » (page 28).

Pour afficher l'image de la caméra arrière Appuyez sur HOME, puis touchez à [Cam. recul].

Écoute de la radio

Écoute de la radio

Pour écouter la radio, appuyez sur HOME, puis touchez à [Radio].

Commandes/indications de réception

A B C 10:00 AM FM1 SEEK - 12 kHz PS NAME SEEK + 1 2 3 4 5 6 + - E F E D

A Bande actuelle

Permet de changer de bande (FM1, FM2, FM3, AM1 ou AM2).

B Fréquence actuelle, nom du service de l'émission*, indication RDS (système de radiocommunication de données)*

* Pendant la réception RDS.

© ..(option de syntonisation)

Permet d'ouvrir le menu d'options de syntonisation.

D SEEK-/SEEK+

Permet de syntoniser automatiquement.

E </>

Permet de syntoniser manuellement.

Pour sauter les fréquences de manière continue, touchez aussi longtemps que nécessaire.

F Numéros de présélection

Permettent de sélectionner une station présélectionnée. Glissez le doigt vers la droite ou la gauche pour afficher d'autres stations présélectionnées.

Touchez et maintenez votre doigt pour mémoriser la fréquence actuelle dans cette présélection.

Syntonisation

1 Sélectionnez la bande souhaitée (FM1, FM2, FM3, AM1 ou AM2).
2 Réglez la fréquence.

Pour syntoniser des stations automatiquement

Touchez à SEEK-/SEEK+.

Le balayage s'interrompt lorsque l'appareil capte une station.

Pour syntoniser des stations manuellement

Touchez √ et maintenez votre doigt pour localiser la fréquence approximativement, puis touchez plusieurs fois √ pour régler la fréquence souhaitée avec précision.

Mémorisation manuelle

1 Lorsque vous captez la station que vous souhaitez mémoriser, touchez et maintenez votre doigt sur le numéro de présélection souhaité.

Réception des stations mémorisées

1 Sélectionnez la bande, puis touchez au numéro de présélection souhaité.

Utilisation des fonctions d'options de syntonisation

Les fonctions suivantes sont disponibles en touchant ....

BTM - Best Tuning Memory (Mémoire des meilleures réglages)

Permet de mémoriser les stations sur les numéros de présélection en respectant l'ordre des fréquences. Mémorise 18 stations pour la bande FM et 12 stations pour la bande AM en tant que stations présélectionnées.

PTY\*

Sélectionnez un type d'émission à partir de la liste PTY pour rechercher une station diffusant le type d'émission sélectionné.

Écoute de la radio SiriusXM

Pour écouter la radio SiriusXM, appuyez sur HOME, puis touchez à [SXM].

Activation de votre abonnement SiriusXM

Seule la radio SiriusXM vous permet d'écouter encore plus de canaux que vous aimez, le tout au même endroit. Obtenez plus de 140 canaux, y compris des chaînes musicales exemptes de publicité, ainsi que les meilleures émissions de sports, de nouvelles, d'infovariétés, d'humour et de divertissement. Bienvenue dans le monde de la radio satellite. Un récepteur SiriusXM Connect Voiture et un abonnement sont requis. Pour plus d'informations, visitez www.siriusxm.com

Après l'installation du récepteur SiriusXM Connect Voiture et de l'antenne, appuyez sur HOME, puis touchez à [SXM]. Vous devriez être en mesure d'écouter le canal d'aperçu de SiriusXM au Canal 1. Après avoir vérifié qu'il est possible d'écouter le canal d'aperçu, sélectionnez le Canal 0 pour obtenir l'identifiant de radio de votre récepteur. L'identifiant de radio est également indiqué sur la partie inférieure du récepteur SiriusXM Connect Voiture et son emballage. Vous aurez besoin de ce numéro pour activer votre abonnement. Notez le numéro pour référence ultérieure.

Remarque

- L'identifiant de radio SiriusXM n'inclut pas les lettres I, O, S ou F.

Aux États-Unis, vous pouvez effectuer l'activation en ligne ou en appelant le service à l'auditoire de SiriusXM :

• En ligne : Visitez www.siriusxm.com/activatenow
  • Téléphone : Composez le 1-866-635-2349

Au Canada, vous pouvez effectuer l'activation en ligne ou en appelant le service à l'auditoire de SiriusXM :

• En ligne : Visitez www.siriusxm.ca/activatexm
  • Téléphone : Composez le 1-877-438-9677

Dans le cadre du processus d'activation, les satellites SiriusXM envoient un message d'activation à votre récepteur. Lorsque votre radio détecte que le récepteur a reçu le message d'activation, elle affiche : [Abonnement mis à jour. Appuyez sur Entrer pour continuer.]. Une fois abonné, vous pouvez syntoniser les canaux offerts dans votre plan d'abonnement.

Remarques

• Le processus d'activation prend normalement de 10 à 15 minutes, mais peut parfois prendre jusqu'à une heure.
• Votre radio doit être allumée et syntonisée sur le signal SiriusXM pour recevoir le message d'activation.

Syntonisation des canaux pour SiriusXM

Commandes/indications de réception

A B C 10:00 AM (SiriusXM) 003 SXM_ChannelName16 CH - CH + 1 2 3 4 5 6 F B

G 10=30 AM (SiriusXM) 0 0 3 SXM_ChannelName16 CH - < > > CH + 1 2 3 4 5 6 + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - < /- + /- + /- + /- + /- + /- + /- + /- + /- + /- + /- + /- + /- + /- + /- + /- + /- + /- + /- + /- + /- + /- + /- + /- + /- + /- + /- + /- + /- + /- + /- + /- + /- + /- + :o - o

A :liste)

Permet d'ouvrir la liste des canaux ou la liste des catégories.

B CH- (canal précédent) /CH+ (canal suivant)

Permet de sélectionner le canal.

- Numéro de canal, nom de canal, nom de l'artiste, titre de chanson

D i(information)

Permet de commuter les informations de canaux.

E ..(options SXM)

Permet d'ouvrir le menu d'options SXM.

F Numéros de présélection

Permettent de sélectionner un canal présélectionné. Glissez le doigt vers la droite ou la gauche pour afficher d'autres canaux présélectionnés. Touchez et maintenez votre doigt pour mémoriser le canal actuel dans cette présélection.

G Numéro de canal, nom de canal, nom de catégorie, informations de contenus

Pour syntoniser le canal à partir de la liste des canaux ou la liste des catégories

1 Touchez à :

2 Touchez à [Liste des canaux].

Vous pouvez également toucher à [Liste des catégories], puis toucher à l'élément de catégorie de votre choix. La liste des canaux s'affiche.

3 Touchez au canal de votre choix.

Pour mémoriser des canaux

1 Lorsque vous captez le canal que vous souhaitez mémoriser, touchez et maintenez votre doigt sur une touche numérique (1 à 6).

Pour capter le canal mémorisé, touchez à une touche numérique (1 à 6).

Pour régler le contrôle parental

La fonction de contrôle parental vous permet de limiter l'accès aux canaux SiriusXM proposant un contenu destiné aux adultes. Lorsqu'elle est activée, la fonction de contrôle parental vous demande d'entrer un mot de passe pour syntoniser les canaux verrouillés. Vous trouverez ci-dessous les informations relatives au réglage du mot de passe et au verrouillage des canaux.

1 Touchez à ,puis touchez à [Contrôle parental]. L'écran d'entrée du mot de passe s'affiche.

2 Entrez votre mot de passe à 4 chiffres en touchant aux touches numériques, puis touchez à [OK]. L'écran de confirmation du mot de passe s'affiche.

3 Entrez de nouveau le mot de passe à 4 chiffres, puis touchez à [OK]. Le contrôle parental est appliqué et les canaux sont verrouillés.

Pour déverrouiller les canaux/Pour verrouiller les canaux de nouveau

1 Touchez à ;puis touchez à [Contrôle parental]. L'écran d'entrée du mot de passe s'affiche.

2 Entrez votre mot de passe à 4 chiffres en touchant aux touches numériques, puis touchez à [OK].

Pour modifier le mot de passe

1 Touchez à ,-touchez à [Modif. code secret], puis entrez votre mot de passe actuel.

2 Entrez votre nouveau mot de passe.

Utilisation des fonctions d'options SXM

Les fonctions suivantes sont disponibles en touchant ....

Contrôle parental

Activer ou désactiver le verrouillage parental et modifier le mot de passe.

Modif. code secret

Modifier le mot de passe de la fonction de contrôle parental.

Lecture

Lecture d'un périphérique USB

Vous pouvez utiliser des périphériques USB de type MSC (stockage de masse)* conformes à la norme USB.

* par exemple, mémoire flash USB, lecteur média numérique

Remarques

• Les périphériques USB formatés avec les systèmes de fichier FAT12/16/32/exFAT sont pris en charge.
• Pour plus de détails sur la compatibilité de votre périphérique USB, visitez notre site d'assistance à l'adresse indiquée sur la couverture arrière.
• Pour plus de détails sur les formats de fichiers pris en charge, consultez « Formats pris en charge pour la lecture USB » (page 20).

1 Réduisez le volume de l'appareil.
2 Raccordez le périphérique USB au port USB.
3 Appuyez sur HOME, puis touchez à [USB]. La lecture commence.

Pour retirer le périphérique

Éteignez l'appareil ou mettez la clé de contact à la position d'arrêt ACC, puis retirez le périphérique USB.

Lecture d'un périphérique BLUETOOTH

Vous pouvez lire les contenus d'un périphérique connecté qui prend en charge le profil BLUETOOTH A2DP (Advanced Audio Distribution Profile).

1 Établissez une connexion BLUETOOTH avec le périphérique audio (page 8).
2 Appuyez sur HOME, puis touchez à [Audio BT].
3 Faites fonctionner le périphérique audio pour démarrer la lecture.

Remarques

• Selon le périphérique audio utilisé, les informations telles que le titre, le numéro de plage/la durée et l'état de lecture peuvent ne pas s'afficher sur cet appareil.
• Même si vous changez la source sur cet appareil, la lecture ne s'interrompt pas sur le périphérique audio.
• Le pairage BLUETOOTH n'est pas possible pendant qu'Apple CarPlay fonctionne.

Pour faire correspondre le niveau de volume du périphérique BLUETOOTH à celui des autres sources

Vous pouvez réduire les différences de niveau de volume entre cet appareil et le périphérique BLUETOOTH :

Pendant la lecture, touchez à **puis touchez à [Niveau d'entrée]. Réglez le niveau de volume entre [-6] et [+6].

Recherche et lecture des plages

Lecture répétée et lecture aléatoire

1 Pendant la lecture, touchez à (répétée) ou (aléatoire) plusieurs fois jusqu'à ce que le mode de lecture souhaité apparaisse. La lecture dans le mode de lecture sélectionné peut prendre un instant à démarrer.

Les modes de lecture disponibles diffèrent selon la source sonore sélectionnée et le périphérique connecté.

Recherche d'un fichier à partir de l'écran de liste

1 Au cours de la lecture USB, touchez à :≡ L'écran de liste de l'élément en cours de lecture s'affiche.

10:00 AM Folder Name Folder_001 Folder_002 01.File_Name.mp3 02.File_Name.mp3 03.File_Name.mp3

De plus, touchez à (audio) ou (video) pour afficher la liste par type de fichier.

2 Touchez à l'élément de votre choix.

Autres réglages pendant la lecture

Vous pouvez accéder aux réglages supplémentaires de chaque source en touchant à ••Les paramètres disponibles diffèrent selon la source.

Picture EQ

Permet de régler la qualité d'image en fonction de vos préférences : [Dynamique], [Standard], [Cinéma], [Personnalisé].

(Disponible uniquement lorsque le frein à main est enclenché et que la vidéo USB est sélectionnée.)

Format

Permet de sélectionner le format d'écran de l'appareil.

(Disponible uniquement lorsque le frein à main est enclenché et que la vidéo USB est sélectionnée.)

Normal

Affiche les images en format 4:3 de dimensions originales, avec des bandes latérales pour remplir l'écran 16:9.

Zoom

Affiche les images en format 16:9 converties en format boîte à lettres 4:3.

Plein

Affiche les images en format 16:9 de dimensions originales.

Légendes

Agrandit l'image sur le plan horizontal tout en adaptant les légendes à l'écran.

Appels en mains libres

Pour utiliser un téléphone cellulaire, connectez-le à cet appareil. Pour plus de détails, reportez-vous à la section « Préparation d'un périphérique BLUETOOTH » (page 8).

Les fonctions d'appels en mains libres décrites ci-dessous sont disponibles uniquement lorsque la fonction Apple CarPlay est désactivée. Utilisez les fonctions d'appels en mains libres de l'application lorsque la fonction Apple CarPlay est activée.

Réception d'un appel

1 Touchez à lors de la réception d'un appel.

L'appel téléphonique commence.

Remarque

La sonnerie et la voix de l'appelant sont émises uniquement par les haut-parleurs avant.

Pour rejeter/terminer un appel

Touchez à

Faire un appel

1 Appuyez sur HOME, puis touchez à [Téléphone].
2 Touchez à l'une des icônes d'appel sur l'affichage de téléphone BLUETOOTH.

A B C D 10:00 AM Unregistered Unregistered Unregistered Unregistered Unregistered Unregistered E

A :(historique des appels)*

Sélectionnez un contact à partir de la liste de l'historique des appels. L'appareil mémorise les 20 derniers appels.

B (recomposition)

Effectuez un appel automatiquement en sélectionnant le dernier contact appelé.

© (répertoire téléphonique)*

Sélectionnez un contact à partir de la liste de noms/liste de numéros dans le répertoire téléphonique. Pour rechercher le contact souhaité par ordre alphabétique dans la liste de noms, touchez à

D (entrée du numéro de téléphone)

Entrez le numéro de téléphone.

E Liste des numéros de téléphone préréglés

Sélectionnez le contact mémorisé. Pour mémoriser le contact, consultez « Préréglage des numéros de téléphone » (page 15).

* Le téléphone cellulaire doit prendre en charge le profil PBAP (Phone Book Access Profile).

3 Touchez à

L'appel téléphonique commence.

Préréglage des numéros de téléphone

Vous pouvez mémoriser un maximum de 6 contacts dans la liste de présélection.

1 Dans l'écran de téléphone, sélectionnez un numéro de téléphone que vous souhaitez mémoriser dans la fonction de présélection à partir du répertoire.

L'écran de confirmation s'affiche.

2 Touchez à [Ajouter au prérégl.].
3 Sélectionnez la liste de numéros de téléphone préréglés où le numéro est conservé.

Le contact est mémorisé dans la liste de numéros de téléphone préréglés.

Opérations disponibles en cours d'appel

Pour régler le volume de la sonnerie

Tournez la molette de réglage du volume pendant la réception d'un appel.

Pour régler le volume de la voix de l'appelant

Tournez la molette de réglage du volume pendant un appel.

Réglage du volume pour le correspondant (Réglage de gain de micro)

Pendant un appel mains libres, touchez à **puis réglez [Volume Micro] à [Élevé], [Moyen] ou [Faible].

Pour atténuer l'écho et les bruits (Mode correcteur d'écho/de bruits)

Pendant un appel, touchez à **puis réglez [Qualité vocale] à [Mode 1] ou [Mode 2].

Pour alterner entre le mode mains libres et le mode téléphone cellulaire

Pendant un appel, touchez à pour faire passer le son de l'appel téléphonique entre l'appareil et le téléphone cellulaire.

Remarque

Selon le téléphone cellulaire utilisé, cette opération pourrait ne pas être disponible.

Pour répondre automatiquement à un appel entrant

Touchez à ; puis réglez [Réponse automatique] à [ACTIVÉ].

Fonctions pratiques

Apple CarPlay

Apple CarPlay vous permet d'utiliser le iPhone dans la voiture tout en maintenant votre concentration sur la route.

Remarques sur l'utilisation d'Apple CarPlay

- Un iPhone avec système d'exploitation iOS 7.1 ou ultérieur est requis. Mettez l'appareil à jour avec la dernière version d'iOS avant d'utiliser la fonction.

- Apple CarPlay peut être utilisé avec un iPhone 5 ou modèle ultérieur.

- Pour plus de détails sur les modèles compatibles, reportez-vous à la liste de compatibilité du site d'assistance indiqué sur la couverture arrière.

- Pour plus de détails sur Apple CarPlay, reportez-vous au manuel fourni avec le iPhone ou visitez le site Web d'Apple CarPlay.

- Puisque le système de localisation GPS du iPhone est utilisé, veuillez placer le iPhone à un endroit où il peut facilement recevoir un signal de GPS.

1 Raccordez le iPhone au port USB.

Pour raccorder un iPhone, utilisez un câble de raccordement USB pour iPhone (non fourni).

2 Appuyez sur HOME, puis touchez l'icône Apple CarPlay.

L'écran du iPhone s'affiche à l'écran de l'appareil. Touchez et commandez les applications.

L'utilisation du logo Apple CarPlay signifie que l'interface utilisateur d'un véhicule satisfait les normes de performance d'Apple. Apple n'est pas responsable du fonctionnement de ce véhicule ni de sa conformité avec les consignes et normes de sécurité.

Veuillez noter que l'utilisation de ce produit avec un iPhone peut avoir un effet adverse sur les performances sans fil.

Utilisation de commandes gestuelles

Vous pouvez effectuer les opérations les plus courantes en glissant le doigt sur l'écran de réception/lecture.

Remarque

Les commandes gestuelles décrites ci-dessous ne sont pas disponibles dans l'écran d'Apple CarPlay.

Glissement Résultat

Glissez le doigt de la gauche vers la droite	Réception radio : cherche les prochaines stations. Réception SiriusXM :syntonise le canal suivant (canal +).
	Lecture vidéo/audio :passe au fichier/à la piste suivant(e).
Glissez le doigt de la droite vers la gauche	Réception radio :cherche les stations précédentes. Réception SiriusXM :syntonise le canal précédent (canal -).
	Lecture vidéo/audio :revient au fichier/à la piste précédent(e).
[G107]Glissez le doigt vers le haut	Réception radio :capte le signal des stations mémorisées (suivantes).Réception SiriusXM :syntonise la présélection suivante (présélection +).
[W30]Glissez le doigt vers le bas	Réception radio :capte le signal des stations mémorisées (précédentes).Réception SiriusXM :syntonise la présélection précédente (présélection -).

Réglages

Configuration de base

Vous pouvez configurer des paramètres dans les catégories de configuration suivantes : Réglages généraux (Général), Réglages du son (Son), Réglages visuels (Visuel), Réglages BLUETOOTH (Bluetooth)

1 Appuyez sur HOME, puis touchez à [Réglages].
2 Touchez à l'une des catégories de configuration. Les paramètres peuvent être réglés selon la source et le réglage.
3 Utilisez la barre de défilement pour sélectionner le paramètre souhaité.

Pour retourner à l'écran précédent

Touchez à .

Pour passer à l'écran de lecture

Touchez à .

Réglages généraux (Général)

Langue

Permet de sélectionner la langue d'affichage : [English], [Español], [Français], [Deutsch], [Italiano], [Português], [Русский], [العربية] [简体中文] 繁體中文 한국د

Démo

Permet d'activer le mode de démonstration : [DÉSACTIVÉ], [ACTIVÉ].

Date/Heure

Format date

Permet de sélectionner le format : [DD/MM/YY], [MM/DD/YY], [YY/MM/DD].

Format heure

Permet de sélectionner le format : [12 h], [24 h]. Régler Date/Heure

Permet de régler la date et l'heure manuellement.

Son des touches

Permet d'activer le son de fonctionnement : [DÉSACTIVÉ], [ACTIVÉ].

Caméra de vue arrière

Permet de sélectionner l'image provenant de la caméra arrière : [DÉSACTIVÉ], [Normal], [Inversé] (image en miroir).

[Réglage de lignes de guidage] permet de régler les lignes de guidage sur l'image provenant de la caméra arrière.

Touchez le côté rapproché Ⓐ ou le côté éloigné Ⓑ (parties en rouge) des lignes de guidage pour les régler.

T o u < h ≥ z à

régler la position de guidage, puis touchez à

[→ou [ ] pour régler la largeur de guidage.

Contrôle direction

Permet de sélectionner le mode d'entrée pour la télécommande raccordée. Pour éviter un problème de fonctionnement, assurez-vous de faire correspondre le mode d'entrée avec la télécommande raccordée avant l'utilisation.

Personnalisé

Mode d'entrée pour la télécommande du volant (suivez la procédure de [ pour enregistrer les fonctions de la télécommande raccordée).

Présélectionnée

Mode d'entrée pour la télécommande filaire, excluant la télécommande du volant.

Le panneau de touche du volant s'affiche.

1 Maintenez enfoncée la touche que vous souhaitez assigner au volant. La touche s'allume sur le panneau (veille).

2 Maintenez enfoncée la touche du volant à laquelle vous souhaitez assigner la fonction. La touche sur le panneau changera de couleur (mise en surbrillance ou entourée d'une ligne orange).

3 Pour enregistrer d'autres fonctions, répétez les étapes ① et ②.

(Disponible uniquement lorsque [Contrôle direction] est réglé à [Personnalisé].)

Remarques

• Pendant que vous effectuez les réglages, il est impossible d'utiliser la télécommande raccordée même si certaines fonctions ont déjà été enregistrées. Utilisez les touches de l'appareil.
• Lorsqu'une erreur se produit pendant l'enregistrement, toutes les informations enregistrées sont effacées. Recommencez l'enregistrement à partir du début.
• Cette fonction pourrait ne pas être disponible sur certains véhicules. Pour plus de détails sur la compatibilité de votre véhicule, visitez notre site d'assistance à l'adresse indiquée sur la couverture arrière.

Clock Time

Permet de régler l'heure à l'aide des données RDS : [DÉSACTIVÉ], [ACTIVÉ].

Réinitialiser SXM

Permet d'initialiser les réglages du récepteur SiriusXM Connect Voiture (canaux présélectionnés/verrouillage parental) : [Rétablir], [Annuler].

Réinit. usine

Initialise tous les réglages aux paramètres de l'usine.

Version du logiciel

Permet de mettre à jour et de confirmer la version du micrologiciel.

Permet d'afficher les licences logicielles.

Réglages du son (Son)

EXTRA BASS

Permet d'accentuer les graves en synchronisation avec le niveau de volume : [DÉSACTIVÉ], [1], [2].

EQ10/Caiss. bas.

Permet de sélectionner une courbe d'égaliseur et de régler le niveau du caisson de graves. EQ10

Permet de sélectionner la courbe d'égaliseur : [DÉSACTIVÉ], [R&B], [Rock], [Pop], [Dance], [Hip-Hop], [EDM], [Jazz], [Soul], [Country], [Personnalisé].

[Personnalisé] permet de régler la courbe d'égaliseur : -6 à +6.

Caiss. bas.

Permet de régler le niveau de volume du caisson de graves : [DÉSACTIVÉ], -10 à +10.

Balance/Équilibreur

Permet de régler le niveau de balance/d'équilibre.

Balance

Permet de régler la balance du son entre les haut-parleurs gauche et droit : [G15] à [D15]. Équilibreur

Permet de régler la balance du son entre les haut-parleurs avant et arrière : [Avant 15] à [Arrière 15].

Répartiteur

Permet de régler la fréquence de coupure et la phase du caisson de graves.

Filtre passe-haut

Permet de sélectionner la fréquence de coupure des haut-parleurs avant/arrière : [DÉSACTIVÉ], [50Hz], [60Hz], [80Hz], [100Hz], [120Hz].

Filtre passe-bas

Permet de sélectionner la fréquence de coupure du caisson de graves : [DÉSACTIVÉ], [50Hz], [60Hz], [80Hz], [100Hz], [120Hz].

Phase caiss. basses

Permet de sélectionner la phase du caisson de graves : [Normal], [Inversé].

Permet de rehausser la sortie audio : [DÉSACTIVÉ], [Faible], [Moyen], [Élevé].

Réglages visuels (Visuel)

Fond d'écran

Permet de modifier le fond d'écran en touchant la couleur souhaitée.

Réglages luminosité

Réduit l'intensité de la fenêtre d'affichage : [DÉSACTIVÉ], [Auto], [ACTIVÉ]. ([Auto] est disponible uniquement lorsque le câble de commande d'éclairage est raccordé et fonctionne lorsque les phares sont allumés.) [Permet de régler le niveau de luminosité utilisé lorsque le gradateur est activé : -5 à +5.

Réglage de l'écran tactile

Permet de régler la calibration de l'écran tactile si l'emplacement touché ne correspond pas à l'élément visé.

Réglages BLUETOOTH (Bluetooth)

Connexion Bluetooth

Permet d'activer le signal BLUETOOTH : [DÉSACTIVÉ], [ACTIVE], [Pairage] (passage en mode de veille de pairage).

Info app. Bluetooth

Permet d'afficher les informations du périphérique connecté à l'appareil. (Disponible uniquement lorsque [Connexion Bluetooth] est réglé à [ACTIVE] et qu'un périphérique BLUETOOTH est connecté à l'appareil.)

Rétablir Bluetooth

Permet d'initialiser tous les réglages BLUETOOTH tels que les informations de pairage, l'historique des appels, l'historique des périphériques BLUETOOTH connectés, etc.

Informations complémentaires

Mise à jour du micrologiciel

Pour mettre à jour le micrologiciel, visitez le site d'assistance à l'adresse indiquée sur la couverture arrière, puis suivez les instructions en ligne.

Remarque

Pendant la mise à jour, ne retirez pas le périphérique USB.

Précautions

• L'antenne électrique se déploie automatiquement.
• Avant de transférer la propriété de la voiture ou de vous départir de celle-ci avec l'appareil en place, initialisez tous les réglages aux paramètres de l'usine en procédant à la réinitialisation (page 18).
• Ne renversez pas de liquide sur l'appareil.

Remarques sur la sécurité

• Respectez les règles, lois et règlements de conduite locaux.
  • Lors de la conduite
• Ne regardez pas et ne faites pas fonctionner l'appareil, car cela peut provoquer une distraction et un accident. Stationnez votre véhicule dans un endroit sûr pour regarder ou faire fonctionner l'appareil.
• N'utilisez pas la fonction de configuration pendant que vous conduisez, ni aucune autre fonction susceptible de diminuer l'attention portée à la route.
• En reculant votre véhicule, assurez-vous de regarder attentivement vers l'arrière et aux alentours pour votre propre sécurité, même si la caméra arrière fonctionne. Ne vous fiez pas exclusivement à la caméra arrière.

• Lors de l'utilisation

• N'insérez pas les mains, les doigts ou un corps étranger dans l'appareil, car cela peut causer des blessures ou endommager l'appareil.
• Tenez les petits objets hors de portée des enfants.
• Assurez-vous d'attacher les ceintures de sécurité afin de prévenir les blessures lors d'un mouvement brusque du véhicule.

Prévention contre les accidents

Les images ne s'affichent que lorsque le véhicule est stationné et le frein à main appliqué.

Si le véhicule se met en mouvement pendant la lecture de vidéo, l'avertissement suivant s'affiche et le visionnement de la vidéo est désactivé.

[Viséo bloquée pour votre sécurité.]

N'utilisez pas l'appareil et ne regardez pas le moniteur lorsque vous conduisez.

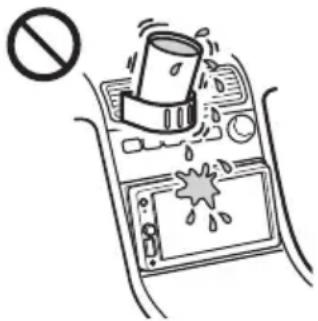

Remarques sur l'écran ACL

- Ne mouillez pas l'écran ACL et ne l'exposez pas à des liquides. Cela pourrait provoquer un problème de fonctionnement.

• N'appuyez pas avec force sur l'écran ACL, car cela pourrait déformer l'image ou causer une défaillance (c.-à-d., l'image pourrait ne pas être claire ou l'écran ACL pourrait être endommagé).
• Ne touchez pas l'écran avec des objets autres que votre doigt, car cela pourrait endommager ou briser l'écran ACL.
• Nettoyez l'écran ACL à l'aide d'un chiffon doux et sec. N'utilisez pas de solvants tels que de l'essence, du diluant ou des nettoyants disponibles sur le marché, ou encore des vaporisateurs antistatiques.
• N'utilisez pas l'appareil à des températures à l'extérieur de la plage de 0 °C à 40 °C (32 °F à 104 °F).
• Si le véhicule était stationné dans un endroit froid ou chaud, l'image pourrait ne pas être claire. Cependant, le moniteur n'est pas endommagé et l'image deviendra plus claire une fois que la température du véhicule reviendra à la normale.
• Certains points stationnaires bleus, rouges ou verts peuvent apparaître sur le moniteur. Ils sont désignés comme des « points de brillance » et peuvent se produire sur tout écran ACL. L'écran ACL est un appareil de précision et plus de 99,99 % de ses segments sont fonctionnels. Toutefois, il est possible qu'un petit pourcentage (environ 0,01 %) des segments ne s'allume pas correctement. Cela ne nuira cependant pas à votre visualisation.

Remarques sur l'écran tactile

• Cet appareil utilise un écran tactile résistif. Touchez l'écran directement avec le bout de votre doigt.
• L'utilisation multipoint n'est pas prise en charge par cet appareil.
• Ne touchez pas à l'écran avec des objets pointus tels qu'une aiguille, un stylo ou un ongle. L'utilisation avec un stylet n'est pas prise en charge par cet appareil.
• Ne laissez aucun objet entrer en contact avec l'écran tactile. Si vous touchez à l'écran avec un objet autre que le bout de votre doigt, l'appareil pourrait ne pas répondre correctement.
• Comme un matériau en verre est utilisé pour la fabrication du panneau, ne soumettez pas l'appareil à un choc important. En cas de fissuration ou d'ébréchure du panneau, ne touchez pas la partie endommagée, car elle pourrait causer des blessures.
• Gardez les autres appareils électriques à distance de l'écran tactile. Ils pourraient causer un problème de fonctionnement de l'écran tactile.

Formats pris en charge pour la lecture USB

- WMA (.wma) ^2

Débit binaire : 48 kbit/s – 192 kbit/s (prise en charge du débit binaire variable (VBR))*3

Fréquence d'échantillonnage*4 : 44,1 kHz

- MP3 (.mp3) ^1*2

Débit binaire : 48 kbit/s – 320 kbit/s (prise en charge du débit binaire variable (VBR))*3

Fréquence d'échantillonnage*4 : 32 kHz, 44,1 kHz, 48 kHz

- AAC (.m4a) ^*2

Débit binaire : 40 kbit/s - 320 kbit/s (prise en charge du débit binaire variable (VBR))*³

Fréquence d'échantillonnage*4 : 8 kHz - 48 kHz

Bit par échantillon (Bit de quantification) : 16 bits FLAC (.flac) ^6

Fréquence d'échantillonnage*4 : 8 kHz – 48 kHz Bit par échantillon (Bit de quantification) : 16 bits

- WAV (.wav)†

Fréquence d'échantillonnage*4 : 8 kHz – 48 kHz Bit par échantillon (Bit de quantification) : 16 bits, 24 bits

- Xvid (.avi)

Codec vidéo : Profil simple avancé MPEG-4

Codec audio : MP3 (MPEG-1 Layer3)

Débit binaire : 4 Mbit/s max.

Fréquence : 30 images par seconde (30p/60i) max.

Résolution : 1280 × 720 max.* 5

- MPEG-4 (.mp4)

Codec vidéo : Profil simple avancé MPEG-4, profil de base AVC

Codec audio : AAC

Débit binaire : 4 Mbit/s max.

Fréquence : 30 images par seconde (30p/60i) max.

Résolution : 1280 × 720 max.* 5

— WMV (.wmv, .avi) ^*

Codec vidéo : WMV3, WVC1

Codec audio : MP3, WMA

Débit binaire : 6 Mbit/s max.

Fréquence : 30 images par seconde max.

Résolution : 720 × 480 max.* 5

- MKV (.mkv)

Codec vidéo : Profil simple avancé MPEG-4, profil de base AVC

Codec audio : MP3, AAC

Débit binaire : 5 Mbit/s max.

Fréquence : 30 images par seconde max.

Résolution : 1280 × 720 max.* 5

*1 La lecture des fichiers protégés par des droits d'auteur et des fichiers audio multicanaux est impossible.

*2 La lecture des fichiers DRM (gestion des droits numériques) est impossible.

*3 Les débits binaires non standard ou non garantis peuvent être inclus, selon la fréquence d'échantillonnage.

*4 La fréquence d'échantillonnage peut ne pas correspondre à tous les encodeurs.

*5 Ces nombres indiquent la résolution maximale des vidéos compatibles et n'indiquent pas la résolution d'affichage du lecteur. La résolution d'affichage est de 800 × 480.

*6 L'affichage des informations d'étiquette n'est pas pris en charge.

Remarque

La lecture de certains fichiers pourrait être impossible, même si leur format est pris en charge par l'appareil.

À propos du iPhone

• Pour plus de détails sur les modèles de iPhone compatibles, visitez notre site d'assistance à l'adresse indiquée sur la couverture arrière.
• L'utilisation du badge Made for Apple signifie qu'un accessoire a été conçu pour être raccordé spécifiquement au produit ou aux produits Apple identifiés dans le badge, et a été certifié par le constructeur pour satisfaire les normes de performance d'Apple. Apple n'est pas responsable du fonctionnement de cet appareil ni de sa conformité avec les consignes et normes de sécurité. Veuillez noter que l'utilisation de cet accessoire avec un produit Apple peut avoir un effet adverse sur les performances sans fil.

Remarque sur la licence

Ce produit contient un logiciel que Sony utilise en vertu d'un accord de licence avec le détenteur de son droit d'auteur. Nous avons l'obligation de communiquer le contenu de cet accord aux consommateurs pour nous conformer aux exigences du détenteur de droit d'auteur du logiciel.

Pour plus de détails sur les licences de logiciel, consultez la page 18.

Avis au sujet de la GNU GPL/LGPL applicable au logiciel

Ce produit contient un logiciel soumis à la Licence Publique Générale GNU (ci-après nommée « GPL ») ou à la Licence Publique Générale Limitée GNU (ci-après nommée

« LGPL »). Ces licences indiquent que les consommateurs ont le droit d'acquérir, de modifier et de redistribuer le code source dudit logiciel en se conformant aux modalités de la GPL ou LGPL affichée sur cet appareil.

Le code source pour le logiciel mentionné ci-dessus est disponible sur le Web.

Pour le télécharger, veuillez accéder à l'adresse URL suivante, puis sélectionnez le nom de modèle « XAV-AX1000 ».

URL : http://www.sony.net/Products/Linux/Veuillez noter que Sony n'est pas en mesure de répondre aux questions concernant le contenu du code source.

Si vous avez des questions ou des problèmes concernant cet appareil qui ne sont pas abordés dans ce mode d'emploi, contactez votre détaillant Sony le plus proche.

Entretien

Remplacement de la pile au lithium (CR2025) de la télécommande

Lorsque la pile est faible, la portée de la télécommande diminue.

ATTENTION

La pile pourrait exploser si elle n'est pas remplacée correctement. Remplacez-la uniquement avec le même type de pile ou un type équivalent.

Pile au lithium (CR2025) Pôle + vers le haut

Remarque sur la pile au lithium

Tenez la pile au lithium hors de la portée des enfants. En cas d'ingestion de la pile, consultez immédiatement un médecin.

Caractéristiques techniques

Section du moniteur

Type d'écran : Moniteur ACL couleur large

Dimensions : 6,2 po

Système : Matrice active TFT

Nombre de pixels :

1 152 000 pixels (800 × 3 (RGB) × 480)

Système couleur :

Sélection automatique de PAL/NTSC pour la borne CAMERA IN

Radio

FM

Plage de syntonisation : 87,5 MHz à 107,9 MHz

Sensibilité utile : 7 dBf

Rapport signal/bruit : 70 dB (mono)

Séparation à 1 kHz : 45 dB

AM

Plage de syntonisation : 530 kHz à 1 710 kHz

Sensibilité : 32 μV

Lecteur USB

Interface : USB (haute vitesse)

Courant maximal : 1,5 A

Communication sans fil

Système de communication :

Portée de communication maximale ^*1 :

En ligne directe, environ 10 m (33 pi)

Bande de fréquence :

Bande de 2,4 GHz (2,4000 GHz à 2,4835 GHz)

Méthode de modulation : FHSS

Profils BLUETOOTH compatibles* 2 :

Codec correspondant : SBC, AAC

*1 La portée réelle varie en fonction de nombreux facteurs, tels que la présence d'obstacles entre les périphériques, les champs magnétiques autour des fours à microondes, l'électricité statique, la sensibilité de la réception, les performances de l'antenne, le système d'exploitation, les applications logicielles, etc.

*2 Les profils standard BLUETOOTH sont destinés à la communication BLUETOOTH entre les périphériques.

Amplificateur de puissance

Sorties : Sorties de haut-parleurs

Impédance des haut-parleurs : 4 Ω à 8 Ω

Puissance de sortie maximale : 55 W × 4 (à 4 Ω)

Généralités

Alimentation requise : Batterie de véhicule 12 V CC (masse négative)

Consommation de courant nominale : 10 A

Dimensions :

Environ 178 mm × 100 mm × 141 mm (71/8 po × 4 po × 55/8 po) (l/h/p)

Dimensions de montage :

Environ 182 mm × 111 mm × 121 mm (7 ^1 /4 po × 4 ^3 /8 po × 4 ^7 /8 po) (l/h/p)

Poids : Environ 0,9 kg (1 lb 16 oz)

Contenu de l'emballage : Appareil principal (1)

Composants destinés à l'installation et aux raccordements (1 jeu)

Télécommande (1) : RM-X170

Microphone (1)

Accessoires/appareils en option :

Récepteur SiriusXM Connect Voiture : SXV100, SXV200, SXV300

Câble pour entrée de télécommande du volant : RC-SR1

Adressez-vous au détaillant pour tout renseignement complémentaire.

La conception et les caractéristiques techniques sont sujettes à modification sans préavis.

Droits d'auteur

((SiriusXM)) READY

Récepteur SiriusXM Connect Voiture et abonnement et frais d'activation requis. www.siriusxm.com

Sirius, XM et tous les autres logos et marques connexes sont des marques de commerce de Sirius XM Radio Inc. Tous droits réservés.

La marque et les logos Bluetooth® sont des marques déposées de Bluetooth SIG, Inc. qui sont utilisées sous licence uniquement par Sony Corporation. Les autres marques de commerce et noms de commerce appartiennent à leurs propriétaires respectifs.

Windows Media est une marque déposée ou une marque de commerce de Microsoft Corporation aux États-Unis et/ou dans les autres pays.

Ce produit est protégé par des droits de propriété intellectuelle de Microsoft Corporation. Toute utilisation ou diffusion de la technologie décrite sortant du cadre de l'utilisation de ce produit est interdite sans licence accordée par Microsoft ou une filiale autorisée de Microsoft.

Apple, iPhone et Lightning sont des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays. Apple CarPlay est une marque de commerce de Apple Inc.

IOS est une marque de commerce ou une marque déposée de Cisco aux États-Unis et dans d'autres pays, qui est utilisée sous licence.

CE PRODUIT EST SOUS LICENCE MPEG-4 VISUAL PATENT PORTFOLIO LICENSE POUR TOUT USAGE PERSONNEL ET NON COMMERCIAL PAR UN CONSOMMATEUR POUR LE DÉCODAGE DE VIDÉOS CONFORMES À LA NORME MPEG-4 VISUAL STANDARD (« VIDÉO MPEG-4 ») PRÉALABLEMENT ENCODEES PAR UN CONSOMMATEUR ENGAGÉ DANS UNE ACTIVITÉ PERSONNELLE ET NON COMMERCIALE ET/OU OBTENUES D'UN FOURNISSEUR DE VIDÉOS HABILITÉ PAR MPEG LA À FOURNIR DE LA VIDÉO MPEG-4. AUCUNE LICENCE EXPRESSE OU TACITE N'EST ACCORDÉE POUR TOUT AUTRE USAGE. DES INFORMATIONS COMPLÉMENTAIRES, NOTAMMENT RELATIVES AUX LICENCES ET USAGES PROMOTIONNELS, INTERNES ET COMMERCIAUX, PEUVENT ÊTRE OBTENUES AUPRÈS DE MPEG LA, LLC. CONSULTEZ LE SITE HTTP://WWW.MPEGLA.COM

Toutes les autres marques commerciales sont des marques appartenant à leurs détenteurs respectifs.

Dépannage

La liste de vérification suivante vous aidera à remédier aux problèmes que vous pourriez rencontrer avec cet appareil.

Avant de passer en revue la liste ci-dessous, vérifiez les procédures de raccordement et d'utilisation. Pour plus de détails sur l'utilisation du fusible et le retrait de l'appareil du tableau de bord, reportez-vous à « Raccordement/Installation » (page 28). Si vous ne parvenez pas à régler le problème, visitez le site d'assistance à l'adresse indiquée sur la couverture arrière.

Généralités

Aucun bip n'est émis.

→ Un amplificateur de puissance en option est raccordé et vous n'utilisez pas l'amplificateur intégré.

Le fusible est grillé.

L'appareil émet un bruit lorsque la position de la clé de contact est modifiée.

→ Les câbles ne sont pas raccordés correctement au connecteur d'alimentation du véhicule destiné aux accessoires.

L'affichage disparaît du moniteur ou il n'apparaît pas.

→ La fonction de désactivation du moniteur est activée (page 6, 7). - Touchez un endroit quelconque de l'écran pour le réactiver.

Les éléments de menu ne peuvent pas être sélectionnés.

→ Les éléments non disponibles du menu sont affichés en gris.

Les fonctions USB ne fonctionnent pas correctement.

→ N'utilisez pas de rallonge USB, car cela pourrait causer une détérioration de la qualité du signal. - Utilisez un câble USB plus court lors du raccordement du périphérique USB ou remplacez le câble USB par un nouveau câble.

L'appareil ne peut pas fonctionner.

→ Maintenez la touche HOME enfoncée pendant plus de 10 secondes pour redémarrer l'appareil. Pour votre sécurité, ne redémarrez pas l'appareil pendant que vous conduisez.

Fonctionnement de l'écran tactile

L'écran tactile ne réagit pas correctement lorsque vous y touchez.

→ Touchez à un endroit de l'écran tactile à la fois. Si vous touchez à deux endroits ou plus simultanément, l'écran tactile ne réagit pas correctement.
→ Étalonnez l'écran tactile (page 19).
→ Touchez fermement l'écran sensible au toucher.

L'utilisation multipoint n'est pas reconnue.

→ L'utilisation multipoint n'est pas prise en charge par cet appareil.

Réception radio

La réception radio est mauvaise. Présence de bruits parasites.

→ Raccordez l'antenne fermement.

RDS

PTY affiche [PTY introuvable.].

→ La station captée n'est pas une station RDS ou la réception radio est mauvaise.


Aucune image/des parasites apparaissent sur l'image.

→ Un raccordement n'est pas effectué correctement.
→ Vérifiez le raccordement entre cet appareil et l'autre équipement, puis réglez le sélecteur d'entrée de l'équipement à la source correspondant à cet appareil.
→ L'installation est incorrecte. - Installez l'appareil à un angle de moins de 30° dans un endroit stable du véhicule.

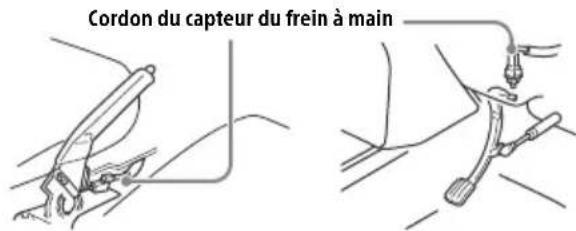

→ Le cordon de frein à main (vert clair) n'est pas raccordé au cordon du capteur du frein à main ou le frein à main n'est pas appliqué.

L'image ne cadre pas dans l'écran.

→ Le format d'image est fixe sur la source en cours de lecture.

Son

Il n'y a pas de son/le son est saccadé/le son comporte des parasites.

→ Un raccordement n'est pas effectué correctement.
→ Vérifiez le raccordement entre cet appareil et l'équipement raccordé, puis réglez le sélecteur d'entrée de l'équipement à la source correspondant à cet appareil.
→ L'installation est incorrecte.
- Installez l'appareil à un angle de moins de 30° dans un endroit stable du véhicule.
→ L'appareil est en mode de pause/de retour rapide/d'avance rapide.
→ Les réglages des sorties sont incorrects.
→ Le volume est trop faible.
→ La fonction ATT est activée.
→ Le format n'est pas pris en charge.
- Assurez-vous que le format est pris en charge par cet appareil (page 20).

Le son comporte des parasites.

→ Éloignez les cordons et les câbles les uns des autres.

Lecture USB

Des éléments ne peuvent pas être lus.

→ Raccordez de nouveau le périphérique USB.

La lecture sur le périphérique USB exige un délai de démarrage plus long.

→ Le périphérique USB contient des fichiers de grande taille ou comportant une hiérarchie de dossiers complexe.

Impossible de lire les fichiers audio.

→ Les systèmes de fichier autres que FAT12, FAT16, FAT32 ou exFAT de périphériques USB ne sont pas pris en charge.*

* Cet appareil prend en charge les systèmes FAT12, FAT16, FAT32 et exFAT. Par contre, certains périphériques USB pourraient ne pas prendre en charge ces systèmes. Pour plus de détails, reportez-vous au mode d'emploi de chacun des périphériques USB ou communiquez avec le fabricant.

Fonction BLUETOOTH

L'autre périphérique BLUETOOTH ne peut pas détecter cet appareil.

→ Réglez [Connexion Bluetooth] à [ACTIVÉ] (page 19).
→ Pendant la connexion à un périphérique BLUETOOTH, cet appareil ne peut pas être détecté par un autre périphérique. Mettez fin à la connexion en cours et recherchez cet appareil à partir de l'autre périphérique.
→ Selon le téléphone intelligent ou cellulaire, vous devrez peut-être effacer cet appareil de l'historique du téléphone intelligent ou cellulaire pour procéder de nouveau au pairage (page 8).

Impossible d'établir la connexion.

→ Vérifiez les procédures de pairage et de connexion dans le manuel de l'autre périphérique, etc., puis recommencez cette opération.

Le nom du périphérique détecté ne s'affiche pas.

→ Selon l'état de l'autre périphérique, il peut être impossible d'obtenir un nom.

Il n'y a pas de sonnerie.

→ Augmentez le volume pendant la réception d'un appel.

Le volume de la voix de l'appelant est faible.

→ Augmentez le volume en cours d'appel.

Le correspondant trouve le volume trop faible ou trop élevé.

→ Réglez le niveau [Volume Micro] (page 16).

Il y a de l'écho ou des parasites pendant les conversations téléphoniques.

→ Réduisez le volume.
→ Réglez [Qualité vocale] à [Mode 1] ou [Mode 2]. (page 16).
→ Si le niveau de bruit environnant est plus élevé que celui de l'appel téléphonique, essayez de réduire ce bruit.
- Fermez la vitre si le niveau de bruit de la route est élevé.
- Réduisez le climatiseur s'il est trop bruyant.

La qualité sonore du téléphone est mauvaise.

→ La qualité sonore du téléphone dépend des conditions de réception du téléphone cellulaire.
- Si la réception est mauvaise, déplacez votre véhicule dans un endroit permettant d'améliorer la réception du signal.

Le volume du périphérique BLUETOOTH connecté est faible ou élevé.

→ Le niveau de volume varie d'un périphérique BLUETOOTH à l'autre.
- Réduisez les différences de niveau de volume entre cet appareil et le périphérique BLUETOOTH (page 14).

Le son est saccadé pendant la transmission audio en continu ou la connexion BLUETOOTH échoue.

→ Réduisez la distance entre l'appareil et le périphérique BLUETOOTH.
→ Si le périphérique BLUETOOTH est rangé dans un étui qui interrompt le signal, retirez l'étui pendant que vous utilisez le périphérique.
→ Plusieurs périphériques BLUETOOTH ou autres périphériques (par exemple, périphériques de radio amateur) qui émettent des ondes radio sont utilisés à proximité.
- Éteignez les autres périphériques. - Augmentez la distance entre l'appareil et les autres périphériques.
→ Le son de la lecture s'interrompt momentanément lorsque cet appareil est connecté à un téléphone cellulaire. Il ne s'agit pas d'un problème de fonctionnement.

Il est impossible de contrôler le périphérique BLUETOOTH connecté au cours de la transmission audio en continu.

→ Assurez-vous que le périphérique BLUETOOTH connecté soit compatible avec le profil AVRCP.

Certaines fonctions sont inopérantes.

→ Assurez-vous que le périphérique à connecter soit compatible avec les fonctions en question.

Un appel commence involontairement.

→ Le téléphone à connecter est réglé pour commencer un appel automatiquement.
→ [Réponse automatique] de l'appareil est réglé à [ACTIVÉ] (page 16).

Échec du pairage dans le temps alloué.

→ Selon le périphérique à connecter, le temps alloué pour le pairage peut être court. Essayez de terminer le pairage dans le temps alloué.

Pairage impossible.

L'appareil pourrait être incapable de se jumeler à un périphérique BLUETOOTH jumelé précédemment après l'initialisation de l'appareil si les informations de pairage de l'appareil se trouvent sur le périphérique BLUETOOTH. En pareil cas, supprimez les informations de pairage de l'appareil du périphérique BLUETOOTH, puis jumelez-les de nouveau.

La fonction BLUETOOTH est inopérante.

→ Coupez le contact. Attendez un instant, puis mettez la clé de contact en position ACC.

Aucun son n'est émis par les haut-parleurs du véhicule lors d'un appel en mains libres.

→ Si le son est émis par le téléphone cellulaire, réglez ce dernier de façon à ce qu'il émette le son au moyen des haut-parleurs du véhicule.

Récepteur SiriusXM Connect Voiture

Un canal pour auditoire averti n'est pas bloqué même si le réglage du contrôle parental a été effectué.

→ Si vous syntonisez un canal pour auditoire averti, l'affichage du mot de passe apparaît. Après avoir entré le mot de passe, le contrôle parental sera déverrouillé pour tous les canaux jusqu'à ce que l'appareil soit éteint ou que vous activiez le contrôle parental de nouveau. - Réglez [Contrôle parental] à [Verrouillé] de nouveau dans l'option SXM (•)(page 12).

Apple CarPlay

L'icône Apple CarPlay ne s'affiche pas dans l'écran HOME.

→ Le iPhone n'est pas compatible avec Apple CarPlay.
- Reportez-vous à la liste de compatibilité du site d'assistance indiqué sur la couverture arrière.
→ Déconnectez le iPhone du port USB et connectez-le de nouveau.
→ L'application Apple CarPlay pourrait ne pas être disponible dans votre pays ou votre région.
→ Assurez-vous d'utiliser un câble Lightning homologué pour relier le iPhone et l'appareil.

Messages

Généralités

Lecture imposs. de ce contenu.

→ Il n'est pas possible d'effectuer la lecture du contenu actuellement sélectionné ou de passer au contenu suivant.
- Le contenu n'est pas dans un format de fichier pris en charge. Vérifiez les formats de fichiers pris en charge (page 20).

Pas de réponse de l'app.

→ L'appareil ne reconnaît pas le périphérique USB connecté.
- Raccordez de nouveau le périphérique USB.
- Assurez-vous que le périphérique USB est pris en charge par l'appareil.

Aucune donnée de lecture

→ Le périphérique USB ne contient pas de données lisibles.
- Chargez des données/fichiers de musique sur le périphérique USB.

Danger de surintensité entrée USB

→ Le périphérique USB est saturé.
- Déconnectez le périphérique USB.
- Indique que le périphérique USB ne fonctionne plus ou qu'un périphérique non pris en charge est raccordé.

Le périphérique USB n'est pas supporté

Pour plus de détails sur la compatibilité de votre périphérique USB, visitez notre site d'assistance à l'adresse indiquée sur la couverture arrière.

Concentrateur USB non pris en charge

→ Les concentrateurs USB ne sont pas pris en charge par cet appareil.

BLUETOOTH

Périphérique Bluetooth introuvable.

→ Cet appareil ne peut pas détecter un périphérique BLUETOOTH pouvant être connecté.
- Vérifiez le réglage BLUETOOTH du périphérique à connecter.
→ Aucun périphérique ne se trouve dans la liste des périphériques BLUETOOTH enregistrés.
- Effectuez un pairage avec un périphérique BLUETOOTH (page 8).

Appareil mains libres non disponible.

→ Aucun téléphone cellulaire n'est connecté.
- Connectez un téléphone cellulaire (page 9).

Récepteur SiriusXM Connect Voiture

Canal verrouillé

Entrez le code de verrouillage

→ Le canal que vous avez syntonisé est verrouillé par la fonction de contrôle parental de la radio. Reportez-vous à la section « Pour régler le contrôle parental » (page 12) pour plus d'informations sur la fonction de contrôle parental et la manière d'accéder aux canaux verrouillés.

Canal indisponible

→ Le canal que vous avez syntonisé n'est pas un canal SiriusXM valide ou le canal que vous écoutiez n'est plus disponible.
→ Ce message pourrait s'afficher brièvement lorsque vous raccordez pour la première fois un récepteur SiriusXM Connect Voiture. Visitez www.siriusxm.com aux États-Unis ou www.siriusxm.ca au Canada pour obtenir plus d'informations sur la gamme de canaux SiriusXM.

Canal non inscrit

Appelez SiriusXM pour vous inscrire

→ Le canal que vous avez syntonisé n'est pas inclus dans votre forfait d'abonnement SiriusXM ou le canal que vous écoutiez n'est plus inclus dans votre forfait d'abonnement SiriusXM. Si vous avez des questions au sujet de votre forfait d'abonnement ou si vous souhaitez vous abonner à ce canal, veuillez contacter SiriusXM. Aux États-Unis, visitez www.siriusxm.com ou composez le 1-866-635-2349. Au Canada, visitez www.siriusxm.ca ou composez le 1-877-438-9677.

Vérifiez l'antenne

→ La radio a détecté une défaillance de l'antenne SiriusXM.
→ Le câble d'antenne pourrait être déconnecté ou endommagé.
- Vérifiez que le câble d'antenne est raccordé au récepteur SiriusXM Connect Voiture.
- Inspectez le câble d'antenne pour vérifier s'il est endommagé ou entortillé.
- Remplacez l'antenne si le câble est endommagé. Les produits SiriusXM sont disponibles auprès de votre détaillant local de systèmes audio pour voiture ou en ligne sur le site www.shop.siriusxm.com

Vérifiez le tuner

→ La radio éprouve de la difficulté à communiquer avec le récepteur SiriusXM Connect Voiture.
→ Le récepteur pourrait être déconnecté ou endommagé.
- Vérifiez que le câble du récepteur SiriusXM Connect Voiture est solidement raccordé à la radio.

Code secret saisi incorrect

→ Le mot de passe entré est invalide.

• Assurez-vous d'entrer le mot de passe correctement.
• Si vous oubliez votre mot de passe, exécutez [Réinitialiser SXM] dans [Général] (page 18). Veuillez noter que l'exécution de [Réinitialiser SXM] initialisera tous les réglages SiriusXM et contenus enregistrés dans le récepteur SiriusXM Connect Voiture.

Aucun signal

→ Le récepteur SiriusXM Connect Voiture éprouve de la difficulté à recevoir le signal satellite SiriusXM.

• Vérifiez que votre véhicule se trouve à l'extérieur, avec une vue dégagée du ciel.
• Vérifiez que l'antenne à monture magnétique SiriusXM est installée sur une surface métallique à l'extérieur du véhicule.
• Éloignez l'antenne SiriusXM de tout obstacle.
• Inspectez le câble d'antenne pour vérifier s'il est endommagé ou entortillé.
• Consultez le manuel d'installation du récepteur SiriusXM Connect Voiture pour obtenir plus d'informations sur l'installation de l'antenne.
• Remplacez l'antenne si le câble est endommagé. Les produits SiriusXM sont disponibles auprès de votre détaillant local de systèmes audio pour voiture ou en ligne sur le site www.shop.siriusxm.com

Abonnement mis à jour.

Appuyez sur Entrer pour continuer.

→ La radio a détecté une modification dans les conditions de votre abonnement SiriusXM.

• Appuyez sur Entrer pour effacer le message. Si vous avez des questions au sujet de votre abonnement, veuillez contacter SiriusXM.
  Aux États-Unis, visitez www.siriusxm.com ou composez le 1-866-635-2349.
  Au Canada, visitez www.siriusxm.ca ou composez le 1-877-438-9677.

Si ces solutions ne permettent pas d'améliorer la situation, contactez votre détaillant Sony le plus proche.

• N'installez pas cet appareil dans un véhicule qui ne comporte pas de position ACC. L'affichage de l'appareil ne s'éteint pas même lorsque vous coupez le contact, ce qui risque d'épuiser la batterie.
• Rassemblez tous les câbles de mise à la masse en un point de masse commun.
• Évitez de fixer des vis sur les câbles ou de coincer ceux-ci dans les pièces mobiles (par exemple, le rail du siège).
• Avant d'effectuer les raccordements, coupez le contact du véhicule pour éviter un court-circuit.
• Raccordez les câbles d'alimentation jaune et rouge seulement après avoir terminé le raccordement de tous les autres câbles.
• Pour des raisons de sécurité, veillez à isoler avec du ruban isolant tout câble libre non raccordé.

Précautions

• Choisissez soigneusement l'emplacement d'installation pour que l'appareil ne gène pas le conducteur pendant la conduite.
• Évitez d'installer l'appareil à un endroit exposé à la poussière, à la saleté, à des vibrations excessives ou à des températures élevées comme en plein soleil ou à proximité de conduits de chauffage.
• Pour garantir un montage sûr, n'utilisez que la quincaillerie fournie.

Remarque concernant le câble d'alimentation (jaune)

Lorsque cet appareil est raccordé à d'autres éléments stéréo, la valeur nominale du circuit du véhicule sur lequel l'appareil sera raccordé doit être supérieure à la somme des fusibles de chaque élément.

Réglage de l'angle de montage

Réglez l'inclinaison à un angle inférieur à 30 degrés.

Liste des pièces nécessaires à l'installation

①

②

5 × max. 9 mm (7/32 × max. 3/8 po)

③

④

Cette liste de pièces ne comprend pas tout le contenu de l'emballage.

Raccordement

*1 Non fourni
*2 Impédance des haut-parleurs : 4 Ω à 8 Ω × 4
*3 Cordon à broche RCA (non fourni)
*4 Selon le type de véhicule, utilisez un adaptateur pour une télécommande filaire (non fourni). Pour plus de détails sur l'utilisation de la télécommande filaire, reportez-vous à la section « Utilisation de la télécommande filaire » (page 31).
*5 Selon le type de véhicule, utilisez un adaptateur (non fourni) si le connecteur d'antenne ne s'insère pas.
*6 Qu'il soit utilisé ou non, faites passer le cordon d'entrée du microphone de manière à ce qu'il ne gène pas la conduite. Fixez le cordon avec un serre-câbles, etc., s'il se trouve au niveau de vos pieds.
*7 Pour plus de détails sur l'installation du microphone, reportez-vous à la section « Installation du microphone » (page 30).
*8 Pour plus d'informations sur la manière d'installer le récepteur SiriusXM Connect Voiture, consultez le guide d'installation fourni avec le récepteur.

Raccordements

① À un point de mise à la masse commun

Raccordez d'abord le câble de mise à la masse noir et ensuite les câbles d'alimentation jaune et rouge.

② À la borne d'alimentation +12 V qui est alimentée en permanence

Raccordez d'abord le câble de mise à la masse noir à un point de mise à la masse commun.

3 À la borne d'alimentation +12 V qui est alimentée lorsque la clé de contact est à la position accessoires

Raccordez d'abord le câble de mise à la masse noir à un point de mise à la masse commun.

4 Au câble de commande d'antenne électrique ou au câble d'alimentation de l'amplificateur d'antenne

Il n'est pas nécessaire de raccorder ce câble s'il n'y a pas d'antenne électrique ni d'amplificateur d'antenne ou avec une antenne télescopique manuelle.

Au niveau de AMP REMOTE IN de

l'amplificateur de puissance en option

Ce raccordement s'applique uniquement aux amplificateurs et à une antenne électrique. Le raccordement de tout autre système risque d'endommager l'appareil.

Remarque

Il faut environ 10 secondes pour couper la sortie de REM OUT après avoir éteint l'appareil.

⑤ Vers le signal d'éclairage de la voiture

Raccordez d'abord le câble de mise à la masse noir à un point de mise à la masse commun.

6 Au cordon du capteur du frein à main

La position de montage du cordon du capteur du frein à main varie en fonction de votre véhicule.

Veillez à raccorder le câble du frein à main (vert clair) du câble de raccordement d'alimentation ① au cordon du capteur du frein à main.

Cordon du capteur du frein à main

Type frein à main Type frein au pied

7 À la borne d'alimentation +12 V du câble de feux arrière du véhicule (uniquement en cas de raccordement de la caméra arrière)

Raccordement pour la conservation de la mémoire

Lorsque le câble d'alimentation jaune est raccordé, le circuit de la mémoire est alimenté en permanence même si la clé de contact est à la position d'arrêt.

Raccordement des haut-parleurs

• Avant de raccorder les haut-parleurs, éteignez l'appareil.
• Utilisez des haut-parleurs ayant une impédance de 4 Ω à 8 Ω avec une capacité électrique adéquate pour éviter de les endommager.

Installation du microphone

Pour capter votre voix pendant les appels en mains libres, vous devez installer le microphone ③.

• Il est extrêmement dangereux de laisser le cordon s'enrouler autour de la colonne de direction ou du levier de vitesses. Assurez-vous de placer le cordon et les autres pièces de manière à ce qu'ils ne gênent pas la conduite.
• Si des coussins gonflables ou d'autres équipements amortisseurs sont installés dans votre voiture, contactez le magasin où vous avez acheté cet appareil ou le concessionnaire automobile avant l'installation.

Remarque

Avant de fixer l'adhésif double face ④, nettoyez la surface du tableau de bord avec un chiffon sec.

Utilisation de la télécommande filaire

Lors de l'utilisation de la télécommande du volant

L'installation du câble de raccordement RC-SR1 (non fourni) est requise avant l'utilisation.

1 Pour activer la télécommande du volant, sélectionnez [Général] → [Contrôle direction] → [Personnalisé] → [ pour effectuer l'enregistrement (page 18). Une fois l'enregistrement terminé, la télécommande du volant devient disponible.

Remarques sur l'installation du câble de raccordement RC-SR1 (non fourni)

• Reportez-vous au site d'assistance indiqué sur la couverture arrière pour obtenir plus de détails, puis raccordez chaque câble correctement aux câbles adéquats. Un raccordement incorrect pourrait endommager l'appareil.
• Il est recommandé de consulter le détaillant ou un technicien spécialisé pour obtenir de l'aide.

Lors de l'utilisation de la télécommande filaire

1 Pour activer la télécommande filaire, réglez [Contrôle direction] dans [Général] à [Présélectionnée] (page 18).

Utilisation de la caméra arrière

L'installation de la caméra arrière (non fournie) est requise avant l'utilisation.

L'image d'une caméra arrière raccordée à la borne CAMERA IN s'affiche lorsque :

— les feux de recul de votre véhicule s'allument (ou le levier de vitesse est mis en position R (recul)).
— vous appuyez sur HOME, puis touchez à [Cam. recul].

Installation

Installation de l'appareil dans un véhicule japonais

Cet appareil ne peut pas être installé dans certaines voitures japonaises. Dans ce cas, consultez votre détaillant Sony.

Vors le tableau de bord/la console centrale Support Pièces fournies avec la voiture Support

Si vous installez cet appareil sur les supports préinstallés de votre véhicule, faites passer les vis fournies ② par les trous de vis appropriés, en fonction de votre véhicule :

T pour TOYOTA et N pour NISSAN.

Pour éviter un problème de fonctionnement, utilisez uniquement les vis fournies ② pour l'installation.

Remplacement du fusible

Lorsque vous remplacez le fusible, veillez à utiliser un fusible dont l'intensité, en ampères, correspond à la valeur indiquée sur le fusible original.

Si le fusible grille, vérifiez le raccordement de l'alimentation et remplacez le fusible.

Si le fusible neuf grille également, il est possible que l'appareil soit défectueux. Dans ce cas, consultez votre détaillant Sony le plus proche.

Si vous avez des questions ou si vous souhaitez consulter les toutes dernières informations techniques sur ce produit, rendez-vous sur le site Web suivant :

Support by Sony app - Trouvez des infos et recevez des notifications au sujet de votre produit :
