AB12CS1ERA - Climatisation HAIER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatisation split (unité intérieure encastrée au plafond)
Marque	Haier
Modèle	AB12CS1ERA
Réfrigérant	R410A
Potentiel de réchauffement global (GWP)	1975
Modes de fonctionnement	Auto, Refroidissement, Sec (déshumidification), Chauffage, Ventilation
Fonctions supplémentaires	Minuterie (marche/arrêt), Veille, Puissance, Silencieux, Souffle d'air sain
Vitesses de ventilation	Auto, Basse, Moyenne, Haute
Télécommande	Oui, avec piles R03 (2 pièces)
Distance de fonctionnement télécommande	Jusqu'à 7 mètres sans obstacle
Alimentation électrique	230 V / 50 Hz (monophasé)
Hauteur d'installation minimale	2,5 m
Plage de température (refroidissement)	Intérieur : 18 à 32 °C DB/WB ; Extérieur : 18 à 46 °C DB/WB
Plage de température (chauffage)	Intérieur : 15 à 27 °C DB/WB ; Extérieur : -15 à 24 °C DB/WB
Fonction dégivrage	Automatique en mode chauffage
Pompe de vidange	Intégrée, avec système de sécurité (flotteur)
Nettoyage du filtre à air	Recommandé toutes les deux semaines en utilisation normale
Sécurité	Arrêt automatique en cas de défaut, disjoncteur de fuite requis, mise à la terre obligatoire
Type d'installation	Par un professionnel qualifié, encastrée au plafond
Conformité	Directives européennes : basse tension, CEM, RoHS, DEEE

FOIRE AUX QUESTIONS - AB12CS1ERA HAIER

Pourquoi mon climatiseur émet-il un bruit d'eau qui coule ?

Ce bruit (glouglou) est normal. Il est dû à la circulation du réfrigérant dans le circuit. Il se produit surtout au démarrage ou à l'arrêt du compresseur.

Pourquoi y a-t-il de la fumée blanche qui sort de l'unité intérieure ?

Il s'agit d'un fin brouillard d'eau formé par la condensation lorsque l'air chaud et humide entre en contact avec l'air froid. C'est normal en mode refroidissement ou sec.

La télécommande ne fonctionne plus, que faire ?

Vérifiez les piles (remplacez-les si nécessaires) et assurez-vous qu'il n'y a pas d'obstacle entre la télécommande et le récepteur. Si le problème persiste, retirez les piles, attendez quelques minutes et réinsérez-les. Vous pouvez aussi appuyer sur le bouton de réinitialisation.

Le climatiseur ne démarre pas juste après l'avoir arrêté, pourquoi ?

Il y a une protection automatique qui empêche le redémarrage pendant environ 3 minutes pour protéger le compresseur. Patientez ce délai avant de redémarrer.

Le refroidissement est insuffisant, quelles peuvent être les causes ?

Vérifiez que le filtre à air n'est pas obstrué, que les entrées/sorties d'air ne sont pas bloquées, que les portes et fenêtres sont fermées, et que la température de consigne est correcte. Si le problème persiste, contactez un professionnel.

Que signifie le voyant clignotant sur l'unité intérieure ?

Les clignotements indiquent un code de défaut. Par exemple, 1 clignotement pour un capteur de température ambiante défaillant. Reportez-vous à la section dépannage du manuel pour identifier le problème.

En mode chauffage, de l'eau ou de la vapeur sort de l'unité extérieure, est-ce normal ?

Oui, cela se produit lors du cycle de dégivrage automatique. La glace accumulée sur l'unité extérieure fond, produisant de l'eau ou de la vapeur.

Quelle est la procédure pour nettoyer le filtre à air ?

Coupez l'alimentation électrique. Ouvrez la grille d'entrée d'air, retirez le filtre à air, nettoyez-le avec un aspirateur ou de l'eau tiède (max 50°C) et un détergent neutre, rincez et séchez soigneusement avant de le remettre en place.

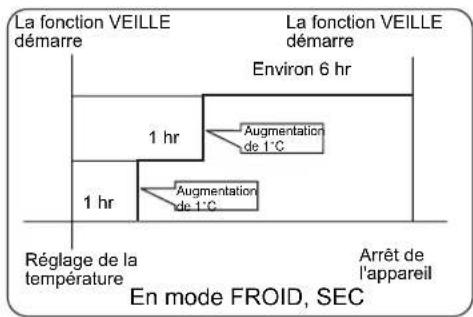

Comment utiliser la fonction veille ?

Appuyez sur le bouton des options supplémentaires, sélectionnez le mode veille (l'icône clignote) et confirmez. En mode froid, la température monte progressivement ; en mode chaud, elle descend pour un sommeil confortable.

Puis-je installer le climatiseur moi-même ?

Non, l'installation doit être effectuée par un professionnel qualifié conformément aux normes locales. Une installation incorrecte peut entraîner des fuites d'eau, des chocs électriques ou un incendie.

MODE D'EMPLOI AB12CS1ERA HAIER

Pièces et fonctions 6

Utilisation 7

Dépannage 9

Ce que le client doit savoir 11

Maintenance 12

Procedure d'installation 13

CONFORMITE DES MODELES À LA LÉGISLATION EUROPEENNE

CE

Tous les apparciels sont conformes aux directives Européennes suivantes :

• Directive basse tension 73/23/CEE
• Directive basse tension 2006/95/CE
  -Compatibilitéelectro-magnétique89/336/CEE
  -Compatibilitéelectro-magnétique2004/108/CE

ROHS

Les apparèils répondent aux exigences de la directive 2002/95/CEE du parlement européen et du conseil sur la limitation des substances dangereuses dans les Équipements Électriques et Électroniques (Directive UE RoHS).

DEEE

Conformément à la Directive 2002/96/CE du Parlement Européen, nous informons ici-même le consommateur des conditions d'élimination des appareils ELECTriques et électroniques.

Votre climatiseur porte ce symbole. Ceci signifie que les produits electriques et Electroniques ne doivent pas etre mis au rebut avec les dechets domestiques non triés. Ne pas tenter de demon ter le système par soi-même : le demontage du

système de climatisation, le traitement du liquide réfrigérant, de l'huile et d'autres pieces doivent être effectuels par un installerateur qualifié conformément à la législation locale et nationale. Les climatiseurs doivent être traités dans des installations spécialisées pour réutilisation, recyclage et récapération. S'assurer que le produit est éliminé de façon correcte permet d'aider à éviter des conséquences potentielles négatives sur l'environnement et la santé humaine. Merci de contacter l'installateur ou les autorités locales pour plus d'information. Les piles doivent être enlevées de la télécommande et faire l'objet d'une élimination séparée conformément à la législation locale et nationale.

INFORMATIONS IMPORTANTES CONCERNANT LE LIQUIDE RÉFRIGÉRANT UTILISÉ

Cet apparéil contient des gaz à effet de serre fluores couverts par le protocole de Kyoto. Ne pas ventiler à l'air.

Type de réfrigerant: R410A

Valeur de GWP*: 1975

GWP = global warming potential - potentiel de rechauffement de la planete.

Merci de replir à l'encre indélébile;

• 1 La charge de réfrigerant usine de l'appareil
  2 la quantité supplémentaire de réfrigerant chargée sur place et
• 1+2 charge totale de réfrigerant sur l'étiquette de charge de réfrigerant fournie avec le produit. L'étiquette renseignée doit être collée à proximité du port de chargement de l'appareil (par ex.sur l'intérieur du couvercle de valeur d'arrêt).

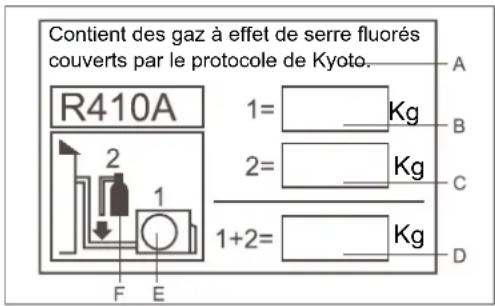

  A contient des gaz à effet de serre fluorés couverts par le proto-cole de Kyoto.
  B charge de réfrigerant usine de l'appareil : voir sur la plaque signalétique de l'unité
  C quantite supplémentaire de liquide refrigerant chargée sur place
  D Charge totale de réfrigerant
  E Unité extérieure
  F cylindre réfrigérant et orifice d'admission de chargement

Mise au rebut de l'ancien climatiseur

Avant demettre un ancien climatiseur au rebut, lorsqu'il est hors d'usage, assurez-vous qu'il n'est plus en fonctionnement et qu'il ne represente aucun danger. Debranchez le climatiseur pour protegger les enfants.

Notez que les systèmes de climatisation contiennent du réfrigerant, qui nécessite une mise au rebut spécialisée. Les matériaux de valeur d'un climateur peuvent être recyclés. Contactez votre déchetterie locale pour connaître les modalités de mise au rebut d'un climatiseur usage, et contactez l'autorité locale compétente en la matière ou votre fournisseur en cas de question. Assurez-vous que la tuyauterie de votre climatiseur n'est pas endommagée avant le transport de l'appareil vers la déchetterie. Contribuez à la préreservation de l'environnement et à la limitation de la pollution en procédant à une mise au rebut appropriée.

Mise au rebut de l'emballage de votre nouveau climatiseur

Tous les matériaux d'emballage contenus dans le carton de votre nouveau climatiseur peuvent etre mis au rebut sans danger pour I'environnement.

La boîte en carton peut être déchirée ou coupée en morceaux plus petits, puis déposée dans un point de collecte des papiers usages. Le sac qui emballe les éléments est en polyéthylène. Les plaques en mousse de polyéthylène ne contiennent pas d'hydrocarbure fluoré chlorique.

Tous ces matériaux de valeur sont à déposer dans un centre de récapération des déchets. Ils peuvent être réutilisés après leur recyclage.

Consultez les autorités locales compétentes pour connaître le nom et l'adresse des centres de récapération des déchets et des papiers à proximé de votre domicile.

Consignes de sécurité et averissements

Avant de faire demarrer le climatiseur, veuillez dire attentivement les informations du mode d'emploi. Le mode d'emploi contient des observations importantes relatives à l'assemblage, au fonctionnement et à la maintenance du climatiseur.

Le fabricant n'est pas tenu responsable des dommages liés au non-respect des instructions suivantes.

• Les climatiseurs endommages ne doivent pas etre mis en marche. En cas de doute, consultez votre fournisseur.
• L'utilisation du climatiseur doit être parfaitement conforme aux instructions données par le mode d'emploi.
• L'installation est à effectuer par des professionnels. N'installez pas l'unité vous-même.
• À des fins de sécurité, le climatiseur doit être correctement mis à la terre, conformément aux specifications.
• N'oubliez pas de débrancher le climatiseur avant d'ouvrir la grille d'entrée d'air. Tenez fermement la fiche et tirez-la horizontallyment hors de la prise murale.

• Toutes les réparations électriques sont à effectuer par des électriciens qualifiés. Des réparations inadéquates peuvent représentier un grave danger pour l'utilisateur du climatiseur.

• N'endommagez aucune piece transportant du réfrigérant, en perçant ou en perforant les conduits du climatiseur avec un objet tranchant ou pointu, en écrasant ou en déformant un conduit, ou en enlevant les revêtements de surface. Si du réfrigérant gicle hors des conduits et atteint vos yeux, vous risquez de graves blessures oculaires.

• N'obstruez pas la grille de ventilation du climatiseur, ne la recouvre pas. Ne mettez pas vos doigts ou tout autre object dans les orifices d'entrée/de sortie ni dans le volet de positionnement.
• Ne pas laisser d'enfant jouer avec le climatiseur. Ne jamais laisser un enfant s'asseoir sur l'appareil extérieur. Lorsque l'unité interieure est mise en marche, la carte à circuits imprimés va tester le moteur. Le moteur du ventilateur va alors semettre en route. Il faut donc patienter quelques secondes.
• En mode de refroidissement, les volets se mettent automatique dans une position fixe pour éviter toute condensation.
• Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris les enfants) représentant un handicap physique, sensoriel ou mental, par des personnes sans experience ou sans connaissance, sauf si celles-ci sont supervises ou si elles ont été instruées sur l'utilisation de l' apparéil par une personne responsable de leur sécurité.
• Il doit être voir à ce que des enfants ne jouent pas avec l'appareil.

Specifications

Le circuit de réfrigeration est étanche. La méthode de connexion et de déconnexion omnipolaire est à appliquer pour l'alimentation électrique. Ceci est valable pour tous les modèles représentés dans ce manuel. Ce type de déconnexion doit être incorpore au câblage fixe.

refroi-disse-ment	Température interieu-re	max. DB/WBmin. DB/WB	32/23°C18/14°C
	Température extérieure	max. DB/WBmin. DB/WB	46/24°C18°C
Chauf-fage	Température interieu-re	max. DB/WBmin. DB/WB	27°C15°C
	Température extérieure	max. DB/WBmin. DB/WB	24/18°C-15°C

Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, un de ses agents d'entretien ou une personne qualifiée. Si le fusible de la carte PC a grillé, remplacez-le avec un fusible de type T.3.15A/250VCA.

La méthode de câblage doit être conforme aux normes locales de câblage.

Les piles usagées doivent être mises au rebut de façon appropriée.

La hauteur d'installation de l'unité interieure doit être d'au moins 2,5 m.

Le disjoncteur et l'interrupteur d'alimentation doivent etre installés de façon à etre facilement a portee de main de l'utilisateur.

Pour un fonctionnement ajustat du climatiseur, veuillez dire attentivement les informations suivantes. Vous trouvez cidesous trois types de consignes de sécurité et de suggestions.

3AVERTISSEMENT: La mauvaise utilisation de l'appareil peut entraîner de graves conséquences, comme la mort ou des blessures graves.

AVERTISSEMENT: La mauvaise utilisation de l'appareil peut entrainer des blessures ou des dommages sur l'appareil. Dans certain cas, les conséquences peuvent être graves.

INSTRUCTIONS: Ces informations garantissant la bonne utilisation de l'appareil.

Symboles utilisés dans les illustrations

: indique une action a éviter.
: indique qu'il faut se conformer aux instructions importantes.
: indique une piece qu'il faut relier a la terre.
令 : attention, risque d'électrocution (Ce symbole figure sur l'étiquette de l'unité principale.)

Une fois ce manuel lu, conservez-le pour le transmettre aux utilisateurs de l'appareil.

L'utilisateur doit conserver ce manuel à portée de main, et le remètre aux réparateurs ou aux personnes qui sont déplacer l'appareil. Assurez-vous également de pouvoir le transmettre au nouvel utilisateur, si l'appareil change de propriété.

Assurez-vous de suivre les importantes consignes de sécurité ci-dessous.

AVERTISSEMENT

• En cas de présence de phénomène anormal (par exemple une odeur de brûlé), coupez immédiatement l'alimentation électrique et contactez votre fournisseur pour trouver une solution.
  Dans ce cas, continuer d'utiliser le climatisationur va l'endommager et peut entraîner une électrocution ou un incendie.
• Ne restez pas trop longtemps dans le flux d'air froid. Ne laïsez pas la tempé rature de la piece baisser de trop. Vous risquez de vous sentir mal ou de nuire à votre santé.
• Appelez le fournisseur pour effectuer des mesures et éviter les fuites de liquide réfrigerant.

Si le climatiseur est installé dans une petite pierce, assurez-vous d'avoir pris toutes les mesures pour empêcher les accidents d'asphyxie en risque de fuite de réfrigerant.

• En cas de maintenance ou de réparation, faites appel à votre fournisseur. Une mauvaise maintenance et réparation peut entraîner uneuite d'eau, une életrocution et un incendie.

N'introduisez pas vos doigts ou tout autre objet dans l'ouverture d'entrée/ de sortie ou dans le volet de positionnement, lorsque le climatiseur est en marche. Le ventilateur tourne à grande vitesse. Ceci est dangereux et peut vous blesser.

• Veuillez confier l'installation du climatiseur à votre fournisseur. Une mauvaise installation peut entrainer une fuite d'eau, une électrocution et un incendie.
• Le fournisseur doit être responsable du démontage ou de la réinstallation du climatiseur. Une mauvaise installation peut entraîner une fuite d'eau, une électrocution et un incendie.

AVERTISSEMENT

• Le climatiseur est à utiliser uniquement pour la climatisation. N'utilISE pas le climatiseur à d'autres fins, comme la conservation et la protection des alimentés, des animaux, des plantes, comme apparéil de précision ou dans des ouvrages d'art. La qualité de ces objets risque d'en être affectée.
• Ne pas démonter la sortie de l'unité extérieur. L'exposition au ventilateur est très dangereux et peut vous blesser.
• Ne pas démonter la sortie de l'unité extérieur. L'exposition au ventilateur est très dangereux et peut vous blesser.

• Lorsque le climatiseur est utilisé conjointement avec un radiateur, il est nécessaire de renouveler frequentlyment l'air de la pierce. Une ventilation insuffisante peut entrainer une suffocation.

• Lorsque le climatiseur est utilisé sur une longue période, vérifie l'absence de dommage au niveau de sa base. Si une base endommagée n'est pas réparée, l'unité peut tomber et provoquer des accidents.
• Aucun objet et aucune personne ne doit être place, ou se tenir debout, sur l'unité extérieure. La chute d'objet ou de personne peut entraîner des accidents.

AVERTISSEMENT

• Ne pas démonter la sortie de l'unité extérieure. L'exposition au ventilateur est très dangereux et peut vous blesser.
• Les animaux et les plantes doivent être tenus à distance du flux d'air. Ils pourraient en souffrir.
• Ne faites pas fonctionner le climatiseur avec les mains humides.
  Risque d'électrocution.
• N'utilisez qu'unFuse du type recommandé. N'utilisez pas de cable ou d'autre matérieliaux pour remplaner le fuseible. Cela peut entraîner des défaillances ou un risque d'incendie.
• Pour éviter toute électrocution et blessure, le climatiseur est à nettoyer uniquement lorsqu'il est mis hors tension.
• Ne nettoyez pas le climatiseur à l'eau.
  Risque d'électrocution.

• Lorsque le climatiseur est utilisé sur une longue période, vérifie l'absence de dommage au niveau de sa base. Si une base endommagée n'est pas réparée, l'unité peut tomber et provoquer des accidents.
• Aucun objet ni personne ne doit etre place, ou se tener debout, sur I'unite exterieure. La chute d'objet ou de personne peut entrainer des accidents.
• Ne placez pas d'équipement à flamme dans le flux d'air du climatiseur. La combustion peut alors être incomplète.
• Aucun fluide ni vapeur inflammable ne doit être stocké ou utilisé à proximité du climati-seur. Risque d'incendie.
• Lorsque vous utilisez un insecticide fumigatoire, ne faites pas fonctionner le climatiseur. Les substances chimiques toxiques peuvent sinon rester dans le climatiseur et nuire aux personnes allergiques.

A INSTRUCTIONS :

Veuillez faire appel au fournisseur ou à un spécialiste pour l'installation. Ne tentez jamais dinstaller l'appareil vous-même. ÀpRES l'installation, assurez-vous des conditions suivantes.

AVERTISSEMENT:

Veuillez faire appel à votre fournisseur pour installer le climateur.

Une mauvaise installation peut entrainer une fuite d'eau, une électrocution et un incendie.

A AVENTISSEMENT :

• Le climatiseur ne peut pas s'installer dans un environnement en cas de présence de gaz inflammables. Ces gaz a proximé du climatiseur peuvent entraîner un incendie.
• Disjoncteur de fuite d'électricité installé. Une électrocution est féquence sans disjoncteur.
• Branchement du cable de mise à la terre.
  Le cable de mise à la terre ne doit pas être connecté au tuyau de gaz, au tuyau d'eau, au paratonnerre ou à la ligne téléphonique. Une mauvaise mise à la terre peut entraîner une ELECTROCUTION.

Mise à la terre

• Utilisez correctement le conduit de sortie, pour assurer un refoulement efficace. Une mauvaise utilisation du conduit peut entraîner une fuite d'eau.

[Emplacement]

• Le climatiseur doit être place dans une zone bien ventilée et facilement
• accessible.

Le climatiseur ne doit pas etre place dans les zones suivantes:

(a) Endroits où se trouvent des huiles de machine et d'autres vapeurs d'huile.
(b) En bord de mer avec une atmophère hautement chargée de sel.
(c) À proximé d'une source d'eau chaude à contenu élevé de gaz sulfureux.
(d) Dans une zone subissant de féquentes fluctuations de tension, par exemple une usine etc.
(e) Dans des vehicules ou des bateaux.
(f) Dans une cuisine représentant des vapeurs d'huile ou de l'humidité en grande quantité.
(g) À proximé d'une machine émettant des ondes electromagnétiques.
(h) Dans des endroits en presence de vapeur acide ou alcaline. La distance entre les apparèils du type TV, radio, acoustique, etc.

et l'unité interieure, l'unité extérieure, le cable d'alimentation électrique, la conduite de connexion, les tuyaux, doit être d'au moins 1 mètre.

Les images peuvent sinon connaître des perturbations, ou du bruit peut être généré.

[Câblage]

Le climatiseur doit être équipé d'un cable d'alimentation spécifique.

[Bruit de fonctionnement]

• Choisissez les emplacements suivants :

(a) Capable de supporter le poids du climatiseur, sans en augmenter le bruit et les vibrations en fonctionnement.
(b) La vapeur chaude de la sortie de l'unité extérieur et le bruit de fonctionnement ne doit pas déranger le voisinage.

Aucun obstacle ne doit se trouver autour de la sortie de l'unité extérieure.

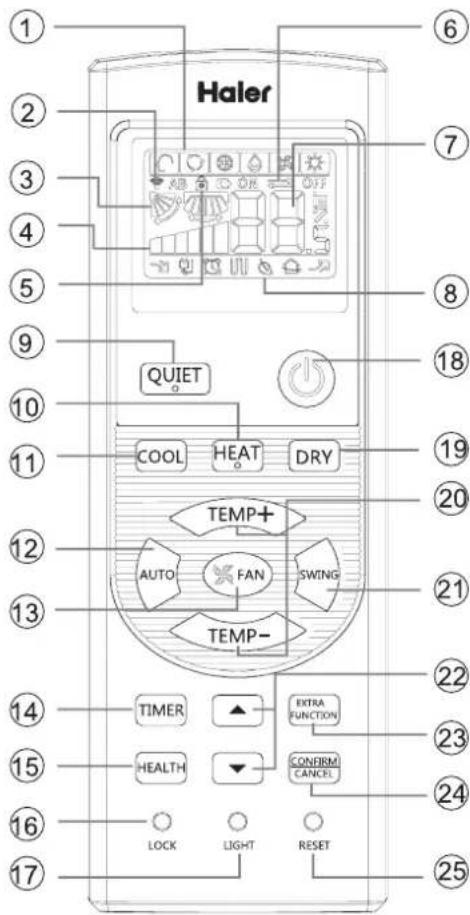

Télécommande

Installation des piles

1 Enlevez le couvercle du组成部分 à piles ;
2 Placez les piles comme illustré. 2 piles R-03, touche de réinitialisation (cylindre);
3 Veillez à bien respecter les polarités "+" / "-" lorsque vous mettez les piles ;

4 Installez les piles, puis replacez le couvercle.

Remarque :

• La distance entre la tête de transmission du signal et l'orifice de réception ne doit pas dépasser 7 metres, sans obstacle.
• Si une lampe fluorescente de type allumage électronique, une lampe fluorescente à permutation ou un téléphone sans fil est installé dans la pièce, le récepteur peut être perturbé dans la réception des signaux, auquel cas la distance vers l'unité interieure doit être raccourcie.
• Un affichage plein ou non clair durant l'utilisation indique que les piles sont épuisées. Veuillez replacer les piles.
• Si la télécommande ne fonctionne pas correctement, enlevez les piles, puis remettez-les en place après quelques minutes.

Astuce :

En cas de non utilise durant une longue période,sterol les piles. Si quelque chose reste affiché après le retrait des piles, appuyer simplement sur la touche de réinitialisation.

1. Affichage Mode

Mode de fonctionnement	AUTO	REFROIDISSEMENT	SEC	CHAUF-FAGE	VENTILATION
Télécommande

1. Affichage d'envoi de signal
2. Affichage POSITION
3. Affichage VITESSE DE VENTILATION

1. Affichage VERROILLAGE
2. Affichage MINUTERIE ARRET Affichage MINUTERIE MARCHE
3. Affichage TEMP
4. Affichage des fonctions supplémentaires

Mode de fonctionnement	SILENCE	VEILLE	Chauffage électrique aidé	SANTÉ	ALIMENTA- TION
Télécommande	→	→	→	→	→

Le chauffage électric n'est pas disponible.

1. Bouton SILENCE

2. Bouton CHAUFFAGE

3. Bouton REFROIDISSEMENT
4. Bouton AUTO
5. Bouton VENTILATION
6. Bouton MINUTERIE
7. Bouton SANTÉ

(Ce modèle ne dispose pas de cette fonction.)

1. Bouton VERROUILAGE

Utilisé pour verrouiller les boutons et l'affichage LCD.

1. Bouton VOYANT

(Ce modèle ne dispose pas de cette fonction.)

Contrôle l'allumage et l'extinction des diodes du panneau d'affichage interieur.

1. Bouton MARCHE/ARRÉT ALIMENTATION

2. Bouton SEC

3. Bouton TEMP

4. Bouton POSITION

5. Bouton HEURE

6. Bouton FONCTION EXTRA

Fonction : fonction uniquement ventilateur, fonction envoi du souffle d'air santé vers le haut et vers le bas, rafraîchir l'air (fonction réservée) Conversion Fahrenheit Celsius

Fonction réglage de la puissance Fonction orientation gauche et droite, fonction chauffage 10^

1. Bouton ANNULER/CONFIRMER

Fonction: Activez et désactivez la minuterie et autres fonctions supplémentaires.

1. Bouton REINITIALISER

Si le fonctionnement de la télécommande devient anormal, utilisez un objet pointu pour appuyer sur ce bouton afin de reinitialiser la telecommande.

Opération de base

1. Demarrage de l'unité

Appuyez sur MARCHE/ARRÉT sur la télécommande, l'unité démarre.

1. Sélectionner le mode d'utilisation.

Bouton REFROIDISSEMENT : mode Refroidissement

Bouton CHAUFFAGE: Mode Chauffage

Bouton SEC: Mode Déshumidification

1. Choisissez le réglage de la température

Appuyez sur le bouton TEMP+/TEMP-

TEMP+ À chaque pression du bouton, le paramètre de tempérapure augmente de 1^ ; appuyez sur le bouton sans le relâcher pour augmenter rapidement cette valeur.

TEMP- À chaque pression du bouton, le paramètre de température diminue de 1^ ; appuyez sur le bouton sans le relâcher pour diminuer rapidement cette valeur.

Sélectionner la température désirée.

1. Sélection de la vitesse de ventilation

Appuyez sur le bouton VENTILATEUR. À chaque pression, la vitesse du ventilateur change de la façon suivante :

Le climatiseur fonctionne à la vitesse affichée du ventilateur.

Lorsque la VENTILATION est reglee sur AUTO, le clima tiseur ajuste automatiquement la vitesse du ventilateur en fonction de la temperature de la piece.

Mode de fon-c-tionnement :	Télécom-mande	Remarque
AUTO		Dans le mode de fonctionnement automatique, le climatiseur selectionne automatiquement le fonctionnement Froid ou Chaud en fonction de la température de la pièce. Lorsque le VENTIL-A-TEUR est paramétré sur AUTO, le climatiseur ajuste automatique la vitesse du ventilateur en fonction de la température de la pièce.
REFROIDIS-SEMENT
SEC		En mode SEC, lorsque la température de la pièce est inférieure de +2°C à la température de réglage, l'apparil fonctionne de façon intermittente à vitesse LENTE, quels que soit le réglage de VENTILATION.
CHAUFFAGE		En mode CHAUFFAGE, l'air chaudi suffle pendant une courte période de temps en raison de la fonction de prévention du tirage de froid. Lorsque la VENTILATION est réglée sur AUTO, le climatiseur ajuste automatiquement la vitesse du ventilateur en fonction de la température de la pièce.
VENTILA-TION		En mode de fonctionnement VENTILATION, l'apparoil ne fonctionneras pas en mode REFROIDISSEMENT ou CHAUF-FAGE, mais fonctionnera seulement en mode VENTILATION; AUTO n'est pas disponible lorsque le mode VENTILATION est sélectionné. Et le réglage température est désactivé. En mode VENTILATION, le fonctionnement veille n'est pas disponible.

Fonction veille

Appuyez sur le bouton pour acceder aux options supplémentaire, lorsque vous faites basculer l'écran sur clignote. Puis appuyez sur pour acceder à la fonction veille.

Mode de fonctionnement :

1. En mode FROID, SEC

1 heures après le démarrage du mode VEILLE, la température monte de 1^ par rapport au réglage de la température. ÀpRES enccore 1houré,la température monte encore d'1° C.L'unité va continuer à fonctionner pendant 6 heures, puis s'arrête. La température est plus élevé que le réglage temps.Ainsi la température de la piece ne sera pas trop BASSEpendantvoire sommeil.

1. En mode CHAUFFAGE

1 heures après le démarrage du mode VEILLE, la tempé
rature descend de 2^ par rapport au réglage de la tempe
rature. Àpres encore 1 heures, la temperature descend
encore de 2^ . Àpres encore 3 heures, la temperature
monte d'un 1^ . L'unité va continuer à fonctionner pendant
3 heures, puis s'arrête. La temperature est plus BASSE que
le réglage temps. Ànsi la temperature de la piece ne sera
pas trop élevé pendant votre sommeil.

1. En mode AUTO

L'appareil fonctionne dans le mode de veille correspondant adapté au mode de fonctionnement sélectionné automatiquement.

1. En mode VENTILATION

Pas de fonction de VEILLE.

1. Paramètre le changement de vitesse de ventilation durant le sometimeil.

Si la vitesse de ventilation est élevé ou moyenne au moment de se coucher, régler afin de réduire la vitesse de ventilation pendant le sommeil. Si l'appareil est déjà régé sur une ventilation basse, ne rien changer.

Remarque

Lorsque la fonction MINUTERIE est activée, la fonction de veille ne peut pas etre activée. Une fois la fonction de veille activée, si I'utilisateur reinitialise la fonction MINUTERIE, la fonction de veille est desactivée et I'appareil revient a I'etat de minutage.

■ Fonctionnement PUISSANCE/SILENCIEUX.

(1) Fonctionnement PUISSANCE

Lorsque vous avez besoin d'un chauffage ou d'un refroidissement rapide, vous pouvez utiliser cette fonction.

Appuyez sur le bouton pour acceder aux options supplémentaires, lorsque vous faites basculer l'écran sur

conRM, clignote, puis appuyez sur pour acceder à la fonction puissance. Pour désactiver cette fonction, veuillez acceder à nouveau aux options supplémentaires pour annuler la fonction puissance.

(2) Fonctionnement SILENCIEUX

Utilisez cette fonction lorsque vous avez besoin de silence pour dire ou vous reposer. Appuyez sur le bouton SILENCIEUX, la télécommande affiche, puis activez la fonction silencieux. Appuyez de nouveau sur ce bouton SILENCIEUX pour désactiver la fonction silencieux.

Remarque :

En fonctionnement PUISSANCE, en mode de REFROIDISSEMENT ou CHAUFFAGE rapide, la piece présentea une distribution de température non-homogène. Une longue période de fonctionnement SILENCIEUX produit un effet ni trop froid ni trop chaud.

(3) Fonction CHAUFFAGE 10^

Fonction CHAUFFAGE 10^ : En mode chauffage, le réglage de la température est de 10^ .

Appuyez sur le bouton dTRA acceder aux options supplémentaires, unless you faites basculer l'écran, 10^ clignote, puis appuyez sur CONFIRM pour acceder à la fonction CHAUFFAGE 10^ .

REMARQUE

le réglage de la température est fixe. Si vous appuyez sur le bouton

"TEMP+" ou "TEMP-," la fonction CHAUFFAGE 10^ est annulée.

Réglage de l'orientation du souffle d'air

1. Affichage du statut du flux d'air REFROIDISSEMENT/SEC :

1. Réglage du flux d'air gauche et droit

(Ce modèle ne dispose pas de cette fonction.)

Utilisation de la minuterie Marche/ Arrêt.

1 Une fois l'appareil demarré, sélectionner le mode de fonctionnement désiré :
2. Appuyer sur le bouton MINUTERIE pour changer le mode de MINUTERIE. À chaque pression du bouton, l'affichage change de la façon suivante : Télecommande :

Selectionner ensuite le mode de MINUTERIE voulu (MINUTERIE MARCHE ou MINUTERIE ARRET ou MINUTERIE MARCHE-ARRET). "on " ou " off " clignote.

1. Appuyez sur le bouton pour régler l'heure.

A chaque fois que vous appuyez sur le bouton, le réglage de l'heure augmente de 0,5 heures pour les 12 premiers heures, puis d'1 heures.
A chaque fois que vous appuyez sur le bouton, le réglage de l'heure diminue de 0,5 heures pour les 12 premiers heures, puis d'1 heures. Le réglage peut se faire sur 24 heures.

1. Confirmer le réglage de l'heure

Après avoir réglé l'heure, appuyez sur le bouton CONFIRM CANCE et confirmez l'heure. Le bouton MARCHE ou ARRET s'arrête alors de clignoter.

1. Annuler le réglage de l'heure

Appuyez plusieurs fois sur le bouton minuterie jusqu'à ce que l'affichage de l'heure soit effacé.

Astuces :

Après remplacement des piles ou si une coupure de courant se produit, l'heure doit être à nouveau réglée.

Selon les heures de MINUTERIE MARCHE ou MINUTERIE ARRÉT, Marche-Arrêt ou Arrêt-Marche se produit.

■ Fonction Souffle d'air sain

1. Appuyez sur pour démarrer
   Réglage des conditions de travail Comfortables.
2. Activation de la fonction souffle d'air sain
   Appuyez sur le bouton pour entrer des options supplémentaires. Appuyez plusieurs fois sur ce bouton. Les volets se déplaceront sur l'une des trois positions suivantes. Choisissez la position voulue, puis appuyez sur le bouton CONFIRM pour confirmer.

1. Annulation de la fonction souffle d'air santé

Appuyez sur le bouton pour saisir des options supplémentaires. Appuyez plusieurs fois sur ce bouton. Les volets se déplaceront à nouveau sur l'une des trois positions.

Appuyez ensuite sur le bouton CONTINUANT pour annuler.

Remarque: Ne dirigez pas directement les volets à la main.
Sinon, la grille ne pourrait pas fonctionnement correctement.
Si la grille ne ne fonctionne pas correctement, à l'aide de la commande, arrêtez une minute puis redémarrez.

Remarque :

1. Lorsque vous avez activé la fonction souffle d'air sain, la position de la grille est fixe.
2. Pour le chauffage, mistrs vaut selectionner le mode
3. Pour le refroidissement, mistré vaut sélectionner le mode
4. En modes refroidissement et sec, l'utilisation du climatiseur pendant une durée prolongée alors que l'air est humide provoque la formation de gouttes d'eau au niveau de la grille.

Ce qui suit n'est pas à considérer comme un dysfonctionnement

Vous entendez le bruit de l'eau qui coule Glou Glou	Lorsque le climatiseur est démarré, lorsque le compresseur se met en marche ou s'interrompt, ou lorsque le climatiseur est stoppé, vous pouvez entendre le "glouglou" du réfrigérant. Il s'agit du bruit du réfrigérant qui coule. Il ne s'agit pas d'un dysfonctionnement.
Un son de craquement peut s'entendre Il est	général par la dilatation ou la contraction des plastiques provoquee par la chaleur.
Vous pouvez sentir une odeur.	L'air qui sort de l'unité interieure a chaque fois une odeur. L'odeur peut être celle d'un meuble, d'une peinture ou du tabac absorbée par l'unité interieure.
Pendant le fonctionnement de l'appareil, l'unité interieure émet de la fumée blanche.	En mode FROID ou SEC, un fin brouillard d'eau peut s'observer à la sortie de l'unité. Il s'agit de l'eau condensée suite à la sortie soudaine de l'air intéorier refroidi.
Passage automatique en mode VENTILATION pendant le refroidissement.	Pour évitez l'accumulation de givre au niveau de l'échangeur thermique de l'unité interieure, l'appareil se met quelque fois automatiquement en mode VENTILATION. Mais il se remet rapidement en mode refroidissement.
Le climatiseur ne peut pas être immédiatement redémarré après avoir été stoppé. Le climatiseur ne démarre par?	Il s'agit de la fonction d'auto-protection du système. Il est ainsi impossible de redémarrer l'unité dans les trois minutes qui suivent son arrêt. Patientez trois minutes
L'air n'est pas soufflé ou le régime du ventilateur ne peut pas être modifié pendant le fonctionnement du mode sec.	En mode SEC, lorsque la température de la piece est supérieure de +2°C à la température de réglage, l'appareil fonctionne de façon intermittente à vitesse LENTE,quel que soit le réglage du VENTILATEUR.
En mode chauffage, on observe de l'eau ou de la vapeur sorting de l'unité extérieur.	Ceci se produit lorsque du gel s'est accumulé sur l'unité extérieur et qu'il est éliminé (en cours du dégivrage). Fonctionnement du dégivrage
En mode chauffage, le ventilateur interieur continue de fonctionner même lorsque l'unité est stoppée.	Pour se débarrasser de la chaleur en excès, le ventilateur interieur continue de fonctionner un moment après l'arrêt automatique de l'unité.

Veuillez contrôle les points suivants avant de faire appel à une intervention d'entretien.

L'unité ne démarre pas
L'interrupteur d'alimentation est-il sur marche? L'interrupteur d'alimentation n'est pas sur MARCHE.	La fourniture d'électricité de votre ville est-elle normale?	Le disjoncteur de fuite à la masse est-il actif? Assurez-vous d'avoir coupé immédiatement l'alimentation et contactez votre fournisseur.

Refroidissement ou chauffage faible

La commande est ajustée de façon ajustée	Le filtré à air est-il trop sale?	Le volet de positionnement horizontal est-il dirigé vers le haut ? (en mode CHAUFFAGE)
Y a-t-il un obstacle devant l'entrée ou la sortie d'air?	Porte ou fenêtre ouverte

Refroidissement insuffisant

Existe-t-il une autre source de chaleur dans la pièce ?

La pièce est-elle soumise à la lumière directe du soleil ?

La pièce contient-elle trop de personnes ?

Air froid souffle (en mode chauffage)

Si le climatiseur ne fonctionne pas correctement, même après avoir vérifié les points susmentionnés, ou si l'un des phénomènes ci-dessous est observé, stoppez le fonctionnement du climatiseur et contactez votre fournisseur.

1) Le fusible ou le disjoncteur saute souvent.
2) L'eau goutte hors de l'unité en mode refroidissement ou en mode séchage.
3) Le fonctionnement est irrégulier ou vous entendez un son anormal.

En cas de défaillance, le ventilateur de l'unité interieure s'arrête.

En cas de defaillance interieure, seul le voyant DEL de fonctionnement du recepteur à distance s'allume,

En cas de defaillance extérieure, le voyant DEL du minuteur et celui de fonctionnement s'allument. Le voyant DEL du minutesur du recepteur à distance concerne l'emplacement dix, et le voyant DEL de fonctionnement concerne l'emplacement un. Le voyant DEL du minuteur va commencer par clignoter. Deux secondes plus tard, le voyant DEL de fonctionnement se met également à clignoter. Puis, quatre secondes plus tard, les voyageurs se remettent à clignoter à tour de role. Le nombre de clignotement correspond à la defaillance de l'unité extérieure + 20.

Par exemple, si le code de défaillance extérieure est 2, l'unité interieure indique 22. Levoyant DEL du minuteur commence donc à clignoter deux fois, puis levoyant DEL de fonctionnement clignote deux fois. Mais si levoyant de défaillance extérieure clignote 20, l'unité interieure va clignoter 42. Il s'agit d'un cas spécial.

Ta: capteur de la température ambiente
Tm : capteur de la température de la bobine

Dépannage	CODE DE DÉFAILLANCE (nombre de clignotement duvoyant DEL de fonctionnement du tableau de réception interieur)	RAISONS POSSIBLES
Température Ta défaillante 1		Capteur déconnecté, ou cassé, ou en mauvaise position, ou court-circuit
Température Tm défaillante 2		Capteur déconnecté, ou cassé, ou en mauvaise position, ou court-circuit
EEPROM défaillant au niveau de la carte à circuits imprimés de l'unité interieure	4	Carte à circuits imprimés de l'unité interieure défaillante
Communication anormale entre l'unité interieure et l'unité extérieure	7	Mauvaise connexion, ou câbles déconnectés, au mauvais réglage de l'adresse de l'unité interieure, ou alimentation électrique défaillante ou carte à circuits imprimés défaillante
Communication anormale entre le contrôleleur cablei interieur et la carte à circuits imprimés de l'unité interieure	8	Mauvaise connexion, ou contrôleur cable déconnecté/carte à circuits imprimés défaillante
Système de vidange anormal 12		Moteur de la pompe déconnecté, ou en mauvaise position, ou automate à flotteur en panne/ ou automate à flotteur déconnecté/ou en mauvaise position
Fonctionnement du mode anormal à l'intérieur	16	Différént du mode d'unité à l'estérieur

Pour la panne à l'extérieur mentionné dans le tableau de panne à l'intérieur, veuillesz vous référer à la liste des codes de panne à l'extérieur.

Ce que le client doit savoir

Pour garantir son bon fonctionnement, veuillez installer le climatiseur conformément aux exigences specifiées dans ce manuel.
- Attention de ne pas rayer la surface de l'unité lorsque vous déplacez le climatiseur.
- Veuillez conserver le manuel d'installation pour pouvoir y faire reference en cas de maintenance ou de déplacement de l'unité.
- Àprous l'installation,utilisez le climatiseur conformément aux specifications du mode d'emploi.

Consignes d'utilisation
Réglez le sens adéquat du flux d'air Évitez la lumière direct	du soleil et le flux d'air direct
Veillez à dévelopir une température interieure adéquate. Une température trop froide ou trop chaude n'est pas bonne pour votre santé. En outre, cela entraînerait une consommation électrique excessive.	Effectively use timer En utilisant le mode MINUTEUR, vous pouze:gérer la température de la piece de façon à ce qu'elle soit agreable lorsque vous vous réveillez le matin, ou rentrez à la mai-son.

Maintenance

Réserve en saison

Entretien après la saisson d'utilisation

Lorsqu'il fait doux, faites fonctionner l'unité en mode VENTILATEUR pendant une demie-journée de façon à bien secher l'intérieur de l'unité.

Interrompez le fonctionnement de l'unité et mettez l'interrupteur d'alimentation sur arrêt. Le climatiseur consomme de l'électricité même lorsqu'il est à l'arrêt.

Nettoyez le filtré à air, l'unité interieure et l'unité extérieure. Recouvre l'unité avec un cache-poussière.

Entretien avant la saisson d'utilisation

Pour garantir l'efficacité de l'appareil, contrôle l'absence d'obstacle au niveau de l'entrée et de la sortie d'air, des unités interieure et extérieure.

Vérifiez d'avoir bien installé le filtré à air. Il doit être propre. Si ce n'est pas le cas, vous risquez d'endommager la machine ou d'observer son dysfonctionnement suite à la déténration de poussière dans l'unité.

Pour éviter le démarrage du comprisseur au début du mode CHAUFFAGE, coupez l'alimentation électrique 12 heures avant demettre l'unité en marche. Laissez cependant toujours l'interrupteur d'alimentation sur marche pendant la saison d'utilisation.

Remarque:

La partie interne de l'unité interieure doit être nettoyée. Faites appel à votre fournisseur. Le nettoyage est à effectuer par un technicien. En mode refroidissement, le système de refoulement rejette de l'eau dans la piece.

Nettoyez l'unité

Coupez l'alimentation depuis l'interrupteur	Ne touchez pas l'appareil avec les mains mouillées.	N'utilisez pas d'eau chaude
OFF

REMARQUE: Pour plus de détails, consultez votre fournisseur.

Nettoyage du filtré à air

• Ne tirez pas sur le filtré à air, vous risque de l'abimer.

• Si l'endetroit où est installé le climatiseur est plein de poussière, le filtré à air doit être lavé plus frequentlyment (habituellesment deux fois par semaine).

• Retirez la grille d'entrée d'air

Référez-vous à l'image 1. Appuyez sur les deux boutons à la verticale sur le côté de la grille, puis soulevez-la d'environ 45^ pour pouvoir la retarder.

Appuyez sur le bouton encastré en suivant le sens de la flèche.

Image 1

Retirer la grille d'entrée d'air.

1. Retirez le filtré à air (Image 2)

Appuyez sur le bord extérieur de la grille d'entrée d'air avec votre pouce. Retirez en même temps et légèrement le contour inférieur du panneau filtrant avec votre doigt. Le panneau filtrant se désolidarise du bouton encastré. Vous pouvez maintainant y avoir accès facilement.

PS: les illustrations ci-dessus correspondant à certains modèles et sont à adapter à la machine réelle.

Nettoyez la grille d'entree d'air

(4).Nettoyage

(1). Ouvrez la grille d'entrée d'air
Tirez sur les deux poignées en même temps. Sortez-les lentement. (Procedure inverse pour la fermeture).
(2). Retirez le filtré à air
Veuillez vous reférer à la section "Nettoyer le filtré à air"
(3). Retirer la grille d'entree d'air
Ouvrez la grille d'entrée d'air de 45^ , puis souvezez-la.

Remarque

N'utilisez pas d'eau de plus de 50^ pour le nettoyage. Risque de decoloration ou de deformation.
Utilisez unerosse douce, de I'eau et du détergent neutre pour le nettoyage. Puis retirez l'excess d'eau.
Quand il y a trop de poussiere et Utilisez un ventilateur souffir ou vaporisez directement un dénergent spécial cuisine sur la grille d'entrée d'air. Patiente minutes avant de rincer à l'el
(5). Installez la grille d'entrée d'air
Veuillez vous reférer à la procédure 3.
(6). Installé le filtré à air
Veuillez vous reférer à la section "Nettoyer le filtré à air"
(7).Fermez la grille d'entree d'air Veuillez vous referer a la procedure 1.

MISES EN GARDE :

Pour garantir la bonne installation de l'unité, veuillez dire attentivement les "Consignes" avant de commencer. Une fois l'installation effectuee, mettez l'unité en marche et expliquez le fonctionnement et la maintenance de l'appareil à votre client.

Signification des Avertissements et des Mises en garde :

A VERTISSEMENT: si cet avertissement n'est pas respecté, vous risquez de graves blessures ou la mort.

MISE EN GARDE: si cette mise en garde n'est pas respectee, vous risquez de blesser des personnes ou d'endommager la machine.

AVENTISSEMENT:

• L'installation est à effectuer par un professionnel. Ne l'installé pas vous-même. Une installation incorrecte peut entraîner des fuites d'eau, une électrocution, ou un incendie.
• Installez l'unité en vous reférant au manuel. Une installation incorrecte peut entraîner des fuites d'eau, une électrocution, ou un incendie.
  Assurez-vous d'utiliser les accessoires et les pieces specifiés. Risque de fuite d'eau, d'électrocution, d'incendie. Risque de chute de l'unité.
  L'unité doit être placée à un endroit suffisamment résistant pour supporter l'unité. L'unité risque sinon de tomber et de blesser quelqu'un.
• Lorsque vous installez l'unité, veuillez prendre en considération les tempêtes, les tornades, les tremblements de terre. Une mauvaise installation peut entraîner la chute de l'unité.
• Les travaux d'électricité doivent être effectuels par du personnel qualifié dans le respect du code local, des règlementations et de ce manuel.
• Utilisez un câblage exclusif pour l'unité. Une mauvaise installation, ou un câblage électrique sous-dimensionné, peut entraîner une électrocution ou un incendie.
• Tous les fils et le circuit doivent être installés en toute sécurité. Utilisez un cable exclusif, correctement mis en place. Assurez-vous de l'absence de contrainte externe sur le bornier et le cable électrique. Un mauvais contact, une installation inadéquate, peuvent entraîner un incendie.
• Procedez à une disposition intelligente des fils lorsque vous branchez l'alimentation de l'unité interieure et de l'unité extérieur. Fixez fermement le couvercle du bornier pour éviter toute surchauffe, une electrocution ou même un incendie.
• En cas de fuite du réfrigérant pendant l'installation de l'unité, veilles à bien ventiler la pierce.
• Du gaz toxique est émis lorsque le réfrigerant est en contact avec une flamme.
• Contrôlez l'unité après son installation. Assurez-vous de l'absence de fuite. Le réfrigerant peut se transformer en gaz toxique lorsqu'il est en contact avec une source de chaleur, comme un radiateur, un four, etc.
• Coupe l'alimentation électrique avant de toucher le bornier.

A VERTISSEMENT :

L'unité doit être mise à la terre. Le cable de mise à la terre ne doit pas être relié à une conduite de gaz, une conduite d'eau ou une ligne téléphonique. Une mauvaise mise à la terre peut entraîner une électrocution. Assurez-vous d'avoir installé un disjoncteur de fuite pour éviter toute électrocution.
- Mettez le tuyau de vidange d'eau en place conformément à ce Manuel. Recouvre le tuyau avec un isolant en cas de risque de rosée. Inadéquat
L installation du tuyau de vidange va entrainer une fuite d'eau et mouiller vos meubles. Pour conserver une belle qualite d'image et reduire le bruit, placez l'unité interieure et exterieure à au moins 1 metre d'un poste de télévision ou d'une radio.
- Branchement du cable et de la ligne d'alimentation. (Si l'onde radio est relativement forte, le mètre d'espacement n'est pas suffisant pour réduire le bruit.)
- N'installez pas l'unité dans les endroits suivants :

(a) Endroits soumis à la vapeur ou au gaz d'huile, comme dans une cuisine. Risque de vieillissement prémature des pieces en plastique ou de fuite d'eau.
(b) Endroits en présence de gaz corrosif. Le conduit en cuivre et les pièces soudées peuvent être endommages par la corrosion. Risque de fuite.
(c) Endroits soumis à de fortes radiations. Ceci va affecter le système de commande de l'unité et entraîner son dysfonctionnement
(d) Endroits en présence de gaz inflammable, de saleté et de matières volatiles (diluant, essence). Risque d'incendie.
Veuillez vous reférer au patron pour installer l'unité.

Mise à la terre

Consignes pour le personnel charge de l'installation

N'oubliez pas d'explainer le fonctionnement de l'unité à vos client.

AVANT L'INSTALLATION

• Déterminez le chemin d'accès de l'unité jusqu'à l'endetroit d'installation.
• Ne retirez aucun emballage avant d'avoir atteint l'endetroit d'installation.
• S'il faut cependant déballer l'appareil, protégez l'unité de façon ajustate.

2 CHOIX DE L'ENDROIT D'INSTALLATION

(1) L'endetroit d'installation doit répondre aux exigences suivantes, tout en respectant les besoin des clients :
L'endetroit doit disposer d'une bonne ventilation.
- Il ne doitprésenter aucune obstruction au flux d'air.
- La vidange de l'eau doit pouvoir s'y effectuer facilement.
L'endetroit doit être suffisamment résistant pour pouvoir supporter le poids de l'unité.
- Si le plafond est en pente, l'endroit n'est pas idéal.
- Il doit y avoir suffisamment d'espace pour la maintenance.
- La longueur des conduits entre les unités interieure et exterieure se trouve dans la limite autorisée. (Veuillez vous reférer au Manuel d'installation de l'unité extérieure.)
- Les unités interieure et extérieure, le cable d'alimentation, le cable inter-unités, se trouvent à au moins 1 mètre d'un poste de télévision ou d'une radio. Cela vous permet d'éviter les perturbations au niveau de l'image et de réduire le bruit. (Meme en respectant l'espacement d'un mètre, le bruit peut tout se même apparaitre si l'onde radio est forte)

(2) Hauteur au plafond

L'unité interieure peut être installée sur un plafond de 2,5 à 3 mètres de hauteur. (Veuillez vous reférer au réglage et au manuel d'installation pour le panneau de décoration.)

(3) Installé le boulon de suspension.

Contrôlez si l'endetroit d'installation est suffisamment résistant pour supporter le poids de l'unité. Prenez les mesures nécessaire pour garantir la sécurité de l'installation. (La distance entre les trous est indiquée sur le patron. Veuillez y faire reférence pour les endroits à renforcer)
Espace d'installation

Modèle H
AB09CS1ERA	310
AB12CS1ERA
AB18CS1ERA
AB24ES1ERA 300

3 PREPARATION DE L'INSTALLATION

(1) Positionnement de l'ouverture au plafond entre l'unité et le boulon de suspension.

(2) Découpez une ouverture au plafond pour l'installation, si nécessaire (lorsque le plafond existe.)
- Rêférez-vous au patron pour les dimensions de l'ouverture au plafond.
- Connectez tous les tuyaux (réfrigérant, vidange), les cables (cable entre les unités) vers l'unité interieure, avant de procédér à l'installation.
- Découpez un trou dans le plafond. Vous pouvez utiliser un cadre pour garantir une surface plane et éviter les vibrations en cours de fonctionnement.
- Contactez votre fournisseur local
(3) Installez un boulon de suspension. (Utilisez un boulon M10)
- Pour supporter le poids de l'unité, le boulon d'ancrage est à utiliser sur un plafond existant. Pour un nouveau plafond, utiliser un boulon de construction, ou des pieces adaptées au site d'installation.
- Avant de poursuivre l'installation, ajustez l'espace entre le plateau.

Remarque : Toutes les pieces susmentionnées sont à préparer sur site.

4 INSTALLATION DE L'UNITÉ INTÉRIEURE

Lorsqu'il s'agit d'un nouveau plafond

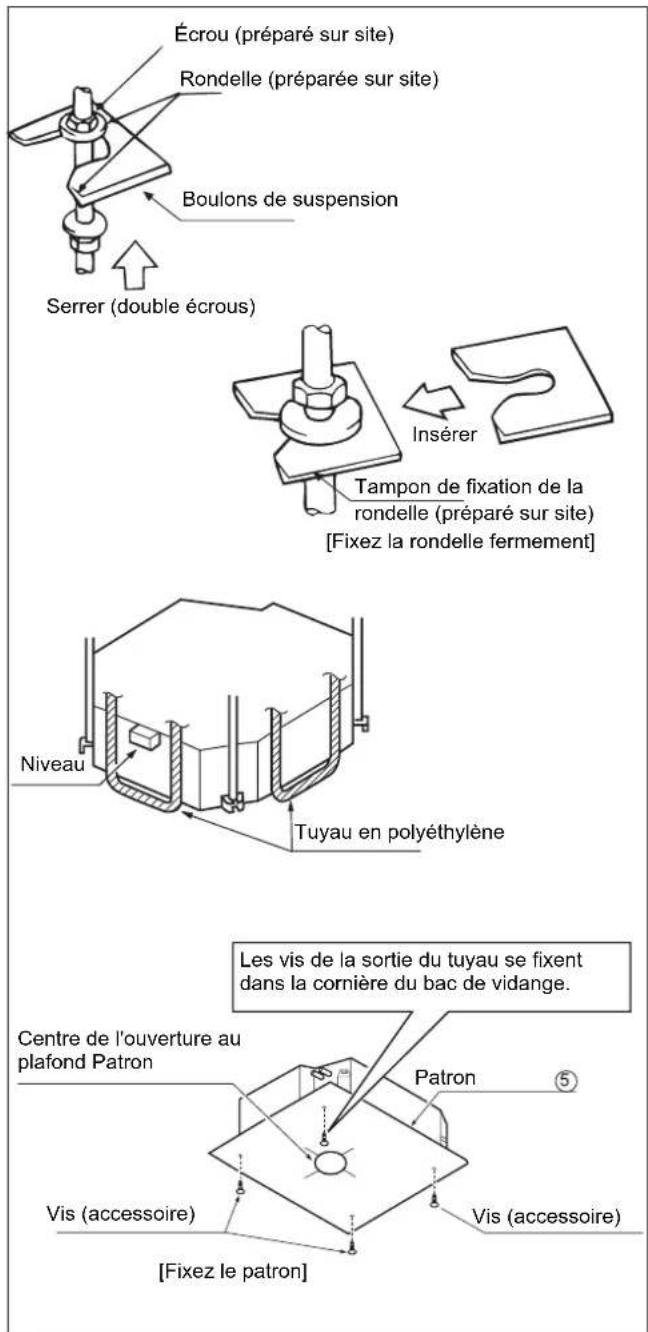

(1) Installes l'unité temporairement

Placez le support de suspension sur le boulon de suspension. Assurez-vous d'utiliser un écrou et une rondelle aux deux extrémites du support.

(2) Concernant les dimensions de l'ouverture au plafond, reférez-vous au patron. Pour plus de détaill, consultez votre fournisseur local.

Le centre du trou est indiqué sur le patron.

Le centre de l'unité est indiqué sur la carte, dans l'unité, et également sur le patron.

Fixez le patron ⑤ sur l'unité, en utilisant 3 vis ⑥ Fixez la cornière du bac de vidange, au niveau de la sortie du tuyau.

(3) Ajustez l'unité pour qu'elle soit bien positionnée. (Se référer à la préparation de l'installation-(I))
(4) Contrôlez le niveau horizontal de l'unité.

La pompe à eau et le bouton de mise à niveau se trouvent dans l'unité interieure. Contrôlez les quatre coins de l'unité et vérifie qu'ils sont bien à l'horizontal en utilisant un repère horizontal, ou un tube PVC contenant de l'eau. (Si l'unité penche vers la vidange de l'eau, vous pouvez rencontres des problèmes au niveau du bouton flotteur, ce qui entraînerait une fuite d'eau.)

(5) Enlevez la rondelle d'installation ② et serrez l'écran.
(6) Retirez le patron.

Si le plafond est existant

(1) Installez l'unitétemporairement
Placez le support de suspension sur le boulon de suspension. Assurez-vous d'utiliser un écrou et une rondelle aux deux extrémites du support. Fixez fermement le support.
(2) Ajustez la hauteur et la position de l'unité. (Se référer à la préparation de l'installation-(1)).
(3) Continuez avec ③ et ④e la section "Lorsqu'il s'agit d'un nouveau plafond"

TUYAU REFRIGERANT ( comme pour le tuyau extérieur, referez-vous au Manuel d'installation de l'unité extérieure.)

• L'unité extérieur est préchargeée avec du réfrigerant.
  Assurez-vous de consulter l'illustration 1 lorsque vous effectuez la connexion et la dépose du tuyau au niveau de l'unité.
  Pour la dimensions de I'ecran d'évasement, referez-vous au Tableau 1.
• Appliquez de l'huile refrigerante à l'intérieur et à l'estérieur de l'écrou d'évasement. Serrez l'écrou de 3 à 4 tours, puis complètement.
• Utilisez le couple indiquedans le Tableau 1. (Trop de force peut endommager I'ecrou d'évasement et entrainer une fuite de gaz).
• Contrôlez l'absence de fuite de gaz au niveau des jointures de tuyau. Isolez le tuyau comme le montre l'illustration ci-dessous.
  Couvrez le joint du tuyau de gaz et l'isolant d'un produit d'etanchéité.

Dimensions du tuyau	Couple de serrage A (mm)	Forme d'évasement
Ø6.35	1 420~1 720 N.cm (144~176 kgf.cm)	8.3-8.7
Ø9.52	3 270~3 990 N.cm (333~407 kgf.cm)	12.0-12.4
Ø12.7	4 950~6 030 N.cm (490~500 kgf.cm)	12.4-16.6
Ø15.88	6 180~7 540 N.cm (630~770 kgf.cm)	18.6-19.0

⑥ INSTALLATION DU TUYAU DE VIDANGE DE L'EAU

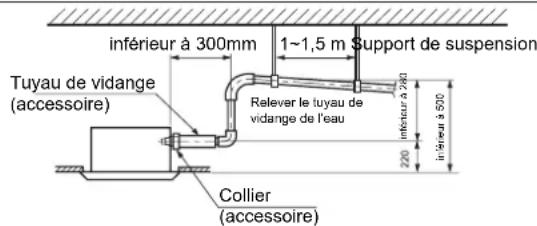

(1) Installes le tuyau de vidange de l'eau

Le diametre du tuyau doit etre egale ou supérieur a celui du tuyau de l'unité (tuyau en polyethylene ; dimensions : 25 mm ; D.E : 32mm)

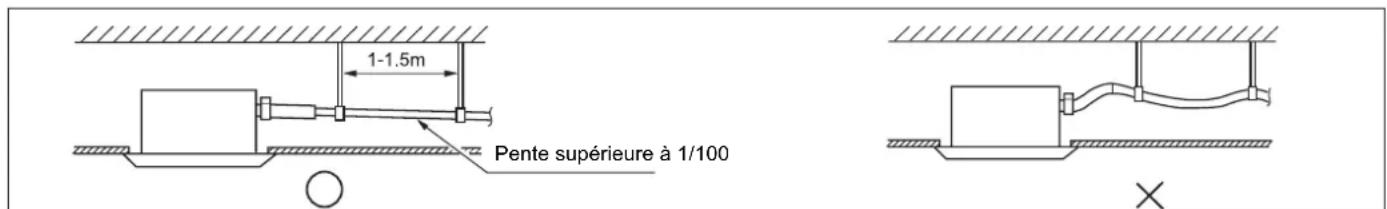

Le tuyau de vidange doit etre court et prsenter une pente descente d'au moins 1/100 pour empêcher la formation de poche d'air.
S'il est impossible d'effectuer une pente descendante, prenez d'autres mesures pour relever le tuyau de vidange.
- Séparez les supports de 1 à 1,5 mètres, pour que le tuyau flexible d'eau reste bien droit.

• Utilisez un tuyau rigide et un collier (à fournir) ① avec l'unité. Insérez le tuyau d'eau dans le bouchon d'eau, jusqu'à ce qu'il attaigne la bande blanche. Serrez le clip jusqu'à ce que la tête de la vis soit à moins de 4 mm du tuyau flexible.
• Enroulez le tuyau flexible de vidange au clip, en utilisant un tampon d'etanchéité 9.
• Isolez le tuyau de drainage dans la pierce.

La hauteur d'installation doit être inférieure à 280 mm.

Il doit former un angle droit avec l'unité, 300 mm de l'unité.

Remarque :

La pente du tuyau de vidage de l'eau (1) doit etre dans les 75~mm . N'appliquez pas de force exagere sur le tuyau. Si plusieurs tuyaux souples d'eau sont joints, suivez les procedures ci-dessous.

Les specifications des tuyaux d'eau doivent être conformes aux exigences de l'unité utilisée.

(2) Vérifiez que le drainage de l'eau s'effectue de façon homogène, après installation.

• Contrôlez si l'unité interieure est horizontal avec un niveau, ou un tuyau en polyethylene rempli d'eau. Vérifiez l'exactitude de l'ouverture au plafond. Enlevez l'indicateur de niveau avant dinstaller le panneau de decoration.
• Serrez les vis de façon à ce que la différence de hauteur entre les deux côts de l'unité interieure soit inférieure à 5 mm.
• Commencez par fixer l'unité de façon-temporaire.
• Serrez temporairement les deux vis, puis les deux autres. Terminatez en serrant les quatre vis.
• Connectez les cables du moteur synchrone.
• Branchez le fil du signal.
• Si la télécommande ne répond pas, contrôlez l'exactitude du câblage. Redémarrez la télécommande 10 secondes après la coupure de l'alimentation.

• Installez le tableau de contrôle dans le sens indiqué sur l'illustration. Un mauvais sens d'installation va entraîner une fuite d'eau. L'écran affichera en même temps, l'impossibilité de connecter la réception du signal et du positionnement.
• Chargez 1200 ccd d'eau, via la sortie d'air ou l'orifice d'inspection, pour observer la vidange de l'eau.

Après le câblage

• Contrôlez la vidange de l'eau en mode refroidissement.

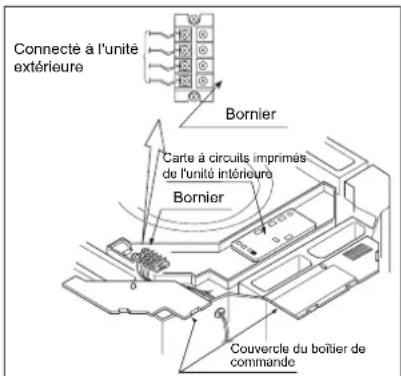

Lorsque le câblage est incomplet

• Retirez le couvercle du boitier de commande, branchez une alimentation 1PH à la borne 1, et la borne 2 sur le bornier. Utilisez la télécommande pour faire fonctionner l'unité.
• Remarque: le ventilateur ne tournera pas.
• Confirmez la vidange homogène de l'eau, puis coupez l'alimentation électrique.

Bornier de l'unité interieure

7 CÁBLAGE

• Toutes les pièces fournies, les matériaux et la mise en place du câblage, doivent être conformes aux codes et réglementations locaux.
• N'utilisez que des conducteurs en cuivre.
• Lorsque vous effectuez le câblage, ↔érez-vous également au schéma de câblage.
• Tous les travaux de câblage doivent être effectuels par des techniciens qualifiés.
• Installez un disjoncteur, capable de couper l'alimentation de tout le système.
• Consultez le Manuel d'installation de l'unité extérieure pour les specifications des fils, du disjoncteur, des interrupteurs et du câblage, etc.
• Branchement de l'unité
• Retirez le couvercle de la boîte de distribution (1). Tirez les fils dans le tube en caoutchouc A, après avoir brancher les autres fils. Serrez le collier A. Branchez les fils à l'intérieur du bornier, en respectant la polarité.
• Enroulez du matériel d'étanchéité (12) autour des fils. (Assurez-vous de la faire. Vous risquez sinon s'observer la formation de buée).
• Àprous la connexion, remplacez le couvercle du boîtier de commande (1) et (2).

A VERTISSEMENT :

Veillez à respecter les points suivant lorsque vous connectez le bornier d'alimentation électrique :

Ne branche pas des fils de différentes specifications sur le même bornier.

(Des fils mal serrés peuvent entraîner la surchauffe du circuit)

Branchez des fils de mêmes specifications, comme le montre l'illustration de droite.

Branchez des fils de mêmes specifications des deux cots.

Ne branchez pas des fils de mêmes specifications d'un seul cotoé.

Ne branchez pas des fils de différentes specifications.

EXEMPLDE DE CÁBLAGE

Pour le circuit de l'unité extérieur, veuillez consultez le Manuel d'installation de l'unité extérieur.

Remarque : tous les fils électriques disposent de leurs propres pôles. Les pôles doivent correspond à ceux du bornier.

Attention aux points suivants, à vérifier après installation

Points à contrôrer Une mauvaise installation peut entrainer	Contrôle
L'unité interieure est-elle fermement installée? L'unité risque de coter somme de générer des vibrations ou du bruit.	Cela peut entrainer un niveau insuffisant de gaz.
Le contrôle d'absence de fuite de gaz a-t-il été effectué?	Cela peut entrainer un niveau insuffisant de gaz.
L'unité est-elle bien isolée? Risque de formation de buée ou de gouttes d'eau.	Risque de formation de buée ou de gouttes d'eau.
La vidange de l'eau s'effectue-t-elle de façon homogène?	Problème ou pièces brûlées.
La tension d'alimentation correspond-elle à celle indiquée sur la plaque signalétique?
Le câblage et les tuyaux sont-ils bien mis en place? Problème	ou pièces brûlées.
L'unité est-elle mise à la terre? Risque d'électrocution.
Les dimensions de cables sont-elles correctes? Problème ou pièces brûlées.	Risque d'entrainer un refroidissement faible.
Existe-t-il des obstacles au niveau de l'entrée d'air et de la grille de sortie des unités interieure et extérieure?	Risque d'entrainer un refroidissement faible.
Avez-vous noté la longueur des tuyaux et la quantité de réfrigérant chargée?	Il est difficile de contrôrer la quantité de réfrigérant chargée.

Attention : après l'installation, vérifie l'absence de fuite de réfrigerant.

Haier
