Type de produit	Climatisation cassette (plafond)
Marque	Haier
Modèle	AB24ES1ERA
Réfrigérant	R410A
Potentiel de réchauffement global (GWP)	1975
Modes de fonctionnement	Auto, Refroidissement, Chauffage, Déshumidification (Sec), Ventilation
Fonctions supplémentaires	Minuterie Marche/Arrêt, Veille, Silencieux, Puissance, Souffle d'air sain, Verrouillage
Vitesse du ventilateur	Auto, Bas, Moyen, Haut
Orientation du flux d'air	Verticale (positionnement manuel via télécommande)
Télécommande	Avec piles R03 (AAA), portée 7 m
Alimentation électrique	230 V ~ 50 Hz (monophasé)
Protection	Disjoncteur de fuite à la terre, mise à la terre obligatoire
Entretien	Nettoyage du filtre à air toutes les 2 semaines, nettoyage annuel par professionnel
Sécurité	Arrêt automatique 3 minutes après redémarrage, détection de fuite de réfrigérant
Installation	Par un professionnel qualifié, hauteur minimale 2,5 m, distance TV/radio ≥ 1 m
Température de fonctionnement	Refroidissement : intérieur 18-32°C, extérieur 10-46°C ; Chauffage : intérieur 15-27°C, extérieur -15-24°C
Conformité	CE, RoHS, DEEE
Poids	Unité intérieure : environ 25-30 kg (estimation)
Dimensions de l'unité intérieure	Environ 840 x 840 x 300 mm (L x P x H) (estimation)

FOIRE AUX QUESTIONS - AB24ES1ERA HAIER

Comment nettoyer le filtre à air du climatiseur ?

Éteignez l'appareil et débranchez l'alimentation. Ouvrez la grille d'entrée d'air, retirez le filtre en appuyant sur les boutons latéraux. Lavez-le à l'eau tiède (max 50°C) avec un détergent neutre, rincez et séchez à l'ombre. Remettez le filtre en place et refermez la grille. Nettoyez le filtre toutes les deux semaines en période d'utilisation.

Que signifient les codes d'erreur clignotants sur l'unité intérieure ?

Les codes d'erreur sont indiqués par le clignotement des voyants DEL de fonctionnement et de minuterie. Par exemple, si le voyant minuterie clignote 2 fois puis le voyant fonctionnement 2 fois, cela correspond à un défaut du capteur de température de la bobine (Tm). Consultez le tableau de dépannage dans la notice pour identifier le code exact et contactez un professionnel.

Comment utiliser la minuterie pour programmer l'arrêt ou la mise en marche ?

Appuyez sur le bouton MINUTERIE pour sélectionner le mode souhaité (ON, OFF, ON→OFF, OFF→ON). Utilisez les boutons + ou - pour régler l'heure (par pas de 0,5h les 12 premières heures, puis 1h). Confirmez avec le bouton CONFIRMER/ANNULER. Pour annuler, appuyez plusieurs fois sur MINUTERIE jusqu'à effacement de l'affichage.

Qu'est-ce que le mode Veille et comment l'activer ?

Le mode Veille ajuste automatiquement la température pour un sommeil confortable : en mode froid, la température monte de 1°C après 1h puis encore 1°C après 2h ; en mode chaud, elle baisse de 2°C après 1h puis encore 2°C après 2h. Pour l'activer, appuyez sur le bouton d'options supplémentaires jusqu'à voir clignoter l'icône Veille, puis confirmez.

La télécommande ne fonctionne plus, que faire ?

Vérifiez d'abord les piles : remplacez-les si nécessaire. Si l'écran est figé, utilisez un objet pointu pour appuyer sur le bouton RÉINITIALISER. Assurez-vous qu'aucun obstacle ne bloque le signal entre la télécommande et l'unité (portée max 7 m). Si le problème persiste, éteignez l'unité, retirez les piles pendant quelques minutes et réinsérez-les.

Pourquoi l'unité intérieure émet-elle un bruit d'eau qui coule ?

Ce bruit de 'glouglou' est normal : il provient de la circulation du réfrigérant dans les tuyaux. Il se produit particulièrement au démarrage, à l'arrêt ou lors du changement de mode. Ce n'est pas un dysfonctionnement.

Comment entretenir le climatiseur avant la saison d'utilisation ?

Avant la saison, vérifiez que les entrées et sorties d'air ne sont pas obstruées. Nettoyez le filtre à air et assurez-vous qu'il est bien installé. Mettez l'appareil sous tension 12 heures avant la première utilisation pour préchauffer le compresseur. Faites appel à un professionnel pour un nettoyage interne si nécessaire.

Quel type de réfrigérant utilise cet appareil et pourquoi est-il important ?

Cet appareil utilise le réfrigérant R410A, un gaz fluoré à effet de serre avec un potentiel de réchauffement global (GWP) de 1975. Il ne doit pas être rejeté dans l'atmosphère. Toute intervention sur le circuit de réfrigérant doit être effectuée par un professionnel qualifié.

Comment mettre au rebut l'ancien climatiseur ?

Ne jetez pas l'appareil avec les ordures ménagères. Il contient du réfrigérant et d'autres matériaux valorisables. Débranchez-le et transportez-le sans endommager les tuyaux. Contactez votre déchetterie locale ou votre fournisseur pour une élimination conforme à la réglementation DEEE.

Que faire si le climatiseur ne refroidit pas assez ?

Vérifiez d'abord que la télécommande est réglée en mode Refroidissement avec une température inférieure à la température ambiante. Assurez-vous que le filtre à air n'est pas encrassé. Vérifiez qu'aucun obstacle ne bloque les entrées/sorties d'air, que les portes et fenêtres sont fermées. Si le problème persiste, contactez un professionnel.

MODE D'EMPLOI AB24ES1ERA HAIER

Pièces et fonctions 6

Utilisation 7

Dépannage----9

Ce que le client doit savoir ----11

Maintenance 12

Procédure d'installation ----13

- Veuillez lire ce manuel attentivement avant d'installer l'appareil.

Conservez ce manuel d'utilisation pour toute référence ultérieure.

CONFORMITÉ DES MODÈLES À LA LÉGISLATION EUROPÉENNE

CE

Tous les appareils sont conformes aux directives Européennes suivantes :

• Directive basse tension 73/23/CEE
• Directive basse tension 2006/95/CE
• Compatibilité électro-magnétique 89/336/CEE
• Compatibilité électro-magnétique 2004/108/CE

ROHS

Les appareils répondent aux exigences de la directive 2002/95/CEE du parlement européen et du conseil sur la limitation des substances dangereuses dans les Équipements Électriques et Électroniques (Directive UE RoHS).

DEEE

Conformément à la Directive 2002/96/CE du Parlement Européen, nous informons ici-même le consommateur des conditions d'élimination des appareils électriques et électroniques.

CONDITIONS D'ÉLIMINATION

Votre climatiseur porte ce symbole. Ceci signifie que les produits électriques et électroniques ne doivent pas être mis au rebut avec les déchets domestiques non triés. Ne pas tenter de démonter le système par soi-même : le démontage du système de climatisation, le traitement du liquide réfrigérant, de l'huile et d'autres pièces doivent être effectués par un installateur qualifié conformément à la législation locale et nationale. Les climatiseurs doivent être traités dans des installations spécialisées pour réutilisation, recyclage et récupération. S'assurer que le produit est éliminé de façon correcte permet d'aider à éviter des conséquences potentielles négatives sur l'environnement et la santé humaine. Merci de contacter l'installateur ou les autorités locales pour plus d'information. Les piles doivent être enlevées de la télécommande et faire l'objet d'une élimination séparée conformément à la législation locale et nationale.

INFORMATIONS IMPORTANTES CONCERNANT LE LIQUIDE RÉFRIGÉRANT UTILISÉ

Cet appareil contient des gaz à effet de serre fluorés couverts par le protocole de Kyoto. Ne pas ventiler à l'air.

Type de réfrigérant : R410A

Valeur de GWP*: 1975

GWP = global warming potential - potentiel de réchauffement de la planète.

Merci de remplir à l'encre indélébile;

• 1 La charge de réfrigérant usine de l'appareil
• 2 la quantité supplémentaire de réfrigérant chargée sur place et
• 1+2 charge totale de réfrigérant sur l'étiquette de charge de réfrigérant fournie avec le produit. L'étiquette renseignée doit être collée à proximité du port de chargement de l'appareil (par ex.sur l'intérieur du couvercle de valeur d'arrêt).

A contient des gaz à effet de serre fluorés couverts par le protocole de Kyoto.

B charge de réfrigérant usine de l'appareil : voir sur la plaque signalétique de l'unité

C quantité supplémentaire de liquide réfrigérant chargée sur place
D Charge totale de réfrigérant
E Unité extérieure
F cylindre réfrigérant et orifice d'admission de chargement

Mise au rebut de l'ancien climatiseur

Avant de mettre un ancien climatiseur au rebut, lorsqu'il est hors d'usage, assurez-vous qu'il n'est plus en fonctionnement et qu'il ne représente aucun danger. Débranchez le climatiseur pour protéger les enfants.

Notez que les systèmes de climatisation contiennent du réfrigérant, qui nécessite une mise au rebut spécialisée. Les matériaux de valeur d'un climatiseur peuvent être recyclés. Contactez votre déchetterie locale pour connaître les modalités de mise au rebut d'un climatiseur usagé, et contactez l'autorité locale compétente en la matière ou votre fournisseur en cas de question. Assurez-vous que la tuyauterie de votre climatiseur n'est pas endommagée avant le transport de l'appareil vers la déchetterie. Contribuez à la préservation de l'environnement et à la limitation de la pollution en procédant à une mise au rebut appropriée.

Mise au rebut de l'emballage de votre nouveau climati-seur

Tous les matériaux d'emballage contenus dans le carton de votre nouveau climatiseur peuvent être mis au rebut sans danger pour l'environnement.

La boîte en carton peut être déchirée ou coupée en morceaux plus petits, puis déposée dans un point de collecte des papiers usagés. Le sac qui emballe les éléments est en polyéthylène. Les plaques en mousse de polyéthylène ne contiennent pas d'hydrocarbure fluoré chlorique.

Tous ces matériaux de valeur sont à déposer dans un centre de récupération des déchets. Ils peuvent être réutilisés après leur recyclage.

Consultez les autorités locales compétentes pour connaître le nom et l'adresse des centres de récupération des déchets et des papiers à proximité de votre domicile.

Consignes de sécurité et avertissements

Avant de faire démarrer le climatiseur, veuillez lire attentivement les informations du mode d'emploi. Le mode d'emploi contient des observations importantes relatives à l'assemblage, au fonctionnement et à la maintenance du climatiseur.

Le fabricant n'est pas tenu responsable des dommages liés au non-respect des instructions suivantes.

• Les climatiseurs endommagés ne doivent pas être mis en marche. En cas de doute, consultez votre fournisseur.
• L'utilisation du climatiseur doit être parfaitement conforme aux instructions données par le mode d'emploi.
• L'installation est à effectuer par des professionnels. N'installez pas l'unité vous-même.
• À des fins de sécurité, le climatiseur doit être correctement mis à la terre, conformément aux spécifications.
• N'oubliez pas de débrancher le climatiseur avant d'ouvrir la grille d'entrée d'air. Tenez fermement la fiche et tirez-la horizontalement hors de la prise murale.

• Toutes les réparations électriques sont à effectuer par des électriciens qualifiés. Des réparations inadéquates peuvent représenter un grave danger pour l'utilisateur du climatiseur.

• N'endommagez aucune pièce transportant du réfrigérant, en perçant ou en perforant les conduits du climatiseur avec un objet tranchant ou pointu, en écrasant ou en déformant un conduit, ou en enlevant les revêtements de surface. Si du réfrigérant gicle hors des conduits et atteint vos yeux, vous risquez de graves blessures oculaires.

• N'obstruez pas la grille de ventilation du climatiseur, ne la recouvrez pas. Ne mettez pas vos doigts ou tout autre objet dans les orifices d'entrée/de sortie ni dans le volet de positionnement.
• Ne pas laisser d'enfant jouer avec le climatiseur. Ne jamais laisser un enfant s'asseoir sur l'appareil extérieur. Lorsque l'unité intérieure est mise en marche, la carte à circuits imprimés va tester le moteur. Le moteur du ventilateur va alors se mettre en route. Il faut donc patienter quelques secondes.
• En mode de refroidissement, les volets se mettent automatiquement dans une position fixe pour éviter toute condensation.
• Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) présentant un handicap physique, sensoriel ou mental, par des personnes sans expérience ou sans connaissance, sauf si celles-ci sont supervisées ou si elles ont été instruites sur l'utilisation de l'appareil par une personne responsable de leur sécurité.
• Il doit être veillé à ce que des enfants ne jouent pas avec l'appareil.

Spécifications

Le circuit de réfrigération est étanche. La méthode de connexion et de déconnexion omnipolaire est à appliquer pour l'alimentation électrique. Ceci est valable pour tous les modèles présentés dans ce manuel. Ce type de déconnexion doit être incorporé au câblage fixe.

refroidissement	Température intérieure	max. DB/WBmin. DB/WB	32/23°C18/14°C
	Température extérieure	max. DB/WBmin. DB/WB	46/26°C10/6°C
Chauf-fage	Température intérieure	max. DB/WBmin. DB/WB	27°C15°C
	Température extérieure	max. DB/WBmin. DB/WB	24/18°C-15°C

Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, un de ses agents d'entretien ou une personne qualifiée. Si le fusible de la carte PC a grillé, remplacez-le avec un fusible de type T.3.15A/250VCA.

La méthode de câblage doit être conforme aux normes locales de câblage.

Les piles usagées doivent être mises au rebut de façon appropriée.

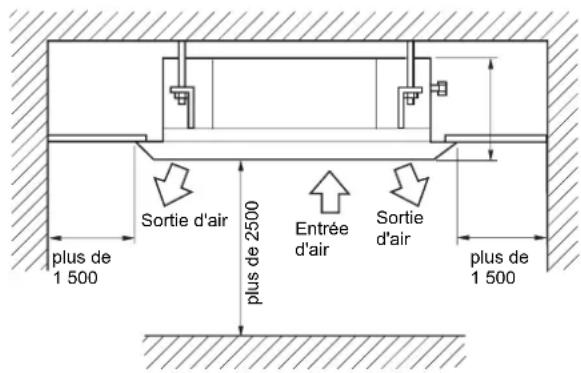

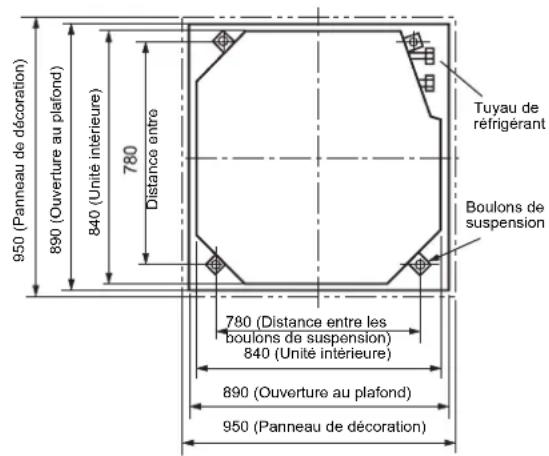

La hauteur d'installation de l'unité intérieure doit être d'au moins 2,5 m.

Le disjoncteur et l'interrupteur d'alimentation doivent être installés de façon à être facilement à portée de main de l'utilisateur.

Pour un fonctionnement adéquat du climatiseur, veuillez lire attentivement les informations suivantes. Vous trouverez ci-dessous trois types de consignes de sécurité et de suggestions.

3AVERTISSEMENT : La mauvaise utilisation de l'appareil peut entraîner de graves conséquences, comme la mort ou des blessures graves.

⚠ AVERTISSEMENT : La mauvaise utilisation de l'appareil peut entraîner des blessures ou des dommages sur l'appareil. Dans certain cas, les conséquences peuvent être graves.

⚠ INSTRUCTIONS : Ces informations garantissent la bonne utilisation de l'appareil.

Symboles utilisés dans les illustrations

○: indique une action à éviter.

1 : indique qu'il faut se conformer aux instructions importantes.

: indique une pièce qu'il faut relier à la terre.

④ : attention, risque d'électrocution (Ce symbole figure sur l'étiquette de l'unité principale.)

Une fois ce manuel lu, conservez-le pour le transmettre aux utilisateurs de l'appareil.

L'utilisateur doit conserver ce manuel à portée de main, et le remettre aux réparateurs ou aux personnes qui vont déplacer l'appareil. Assurez-vous également de pouvoir le transmettre au nouvel utilisateur, si l'appareil change de propriétaire.

Assurez-vous de suivre les importantes consignes de sécurité ci-dessous.

AVERTISSEMENT

- En cas de présence de phénomène anormal (par exemple une odeur de brûlé), coupez immédiatement l'alimentation électrique et contactez votre fournisseur pour trouver une solution.

Dans ce cas, continuer d'utiliser le climatiseur va l'endommager et peut entraîner une électrocution ou un incendie.

- Ne restez pas trop longtemps dans le flux d'air froid. Ne laissez pas la température de la pièce baisser de trop. Vous risquez de vous sentir mal ou de nuire à votre santé.

- Appelez le fournisseur pour effectuer des mesures et éviter les fuites de liquide réfrigérant. Si le climatiseur est installé dans une petite pièce, assurez-vous d'avoir pris toutes les mesures pour empêcher les accidents d'asphyxie en risque de fuite de réfrigérant.

- En cas de maintenance ou de réparation, faites appel à votre fournisseur. Une mauvaise maintenance et réparation peut entraîner une fuite d'eau, une électrocution et un incendie.

- N'introduisez pas vos doigts ou tout autre objet dans l'ouverture d'entrée/ de sortie ou dans le volet de positionnement, lorsque le climatiseur est en marche. Le ventilateur tourne à grande vitesse. Ceci est dangereux et peut vous blesser.

- Veuillez confier l'installation du climatiseur à votre fournisseur. Une mauvaise installation peut entraîner une fuite d'eau, une électrocution et un incendie.

- Le fournisseur doit être responsable du démontage ou de la réinstallation du climatiseur. Une mauvaise installation peut entraîner une fuite d'eau, une électrocution et un incendie.

AVERTISSEMENT

- Le climatiseur est à utiliser uniquement pour la climatisation. N'utilisez pas le climatiseur à d'autres fins, comme la conservation et la protection des aliments, des animaux, des plantes, comme appareil de précision ou dans des ouvrages d'art. La qualité de ces objets risque d'en être affectée.

- Ne pas démonter la sortie de l'unité extérieure. L'exposition au ventilateur est très dangereux et peut vous blesser.

- Ne pas démonter la sortie de l'unité extérieure. L'exposition au ventilateur est très dangereux et peut vous blesser.

- Lorsque le climatiseur est utilisé conjointement avec un radiateur, il est nécessaire de renouveler fréquemment l'air de la pièce. Une ventilation insuffisante peut entraîner une suffocation.

- Lorsque le climatiseur est utilisé sur une longue période, vérifiez l'absence de dommage au niveau de sa base. Si une base endommagée n'est pas réparée, l'unité peut tomber et provoquer des accidents.

- Aucun objet et aucune personne ne doit être placé, ou se tenir debout, sur l'unité extérieure. La chute d'objet ou de personne peut entraîner des accidents.

AVERTISSEMENT

• Ne pas démonter la sortie de l'unité extérieure. L'exposition au ventilateur est très dangereux et peut vous blesser.
• Les animaux et les plantes doivent être tenus à distance du flux d'air. Ils pourraient en souffrir.
• Ne faites pas fonctionner le climatiseur avec les mains humides. Risque d'électrocution.
• N'utilisez qu'un fusible du type recommandé. N'utilisez pas de câble ou d'autre matériaux pour remplacer le fusible. Cela peut entraîner des défaillances ou un risque d'incendie.
• Pour éviter toute électrocution et blessure, le climatiseur est à nettoyer uniquement lorsqu'il est mis hors tension.
• Ne nettoyez pas le climatiseur à l'eau. Risque d'électrocution.

• Lorsque le climatiseur est utilisé sur une longue période, vérifiez l'absence de dommage au niveau de sa base. Si une base endommagée n'est pas réparée, l'unité peut tomber et provoquer des accidents.
• Aucun objet ni personne ne doit être placé, ou se tenir debout, sur l'unité extérieure. La chute d'objet ou de personne peut entraîner des accidents.
• Ne placez pas d'équipement à flamme dans le flux d'air du climatiseur. La combustion peut alors être incomplète.
• Aucun fluide ni vapeur inflammable ne doit être stocké ou utilisé à proximité du climatiseur. Risque d'incendie.
• Lorsque vous utilisez un insecticide fumigatoire, ne faites pas fonctionner le climatiseur. Les substances chimiques toxiques peuvent sinon rester dans le climatiseur et nuire aux personnes allergiques.

⚠ INSTRUCTIONS :

Veuillez faire appel au fournisseur ou à un spécialiste pour l'installation. Ne tentez jamais d'installer l'appareil vous-même. Après l'installation, assurez-vous des conditions suivantes.

AVERTISSEMENT :

Veuillez faire appel à votre fournisseur pour installer le climatiseur.

Une mauvaise installation peut entraîner une fuite d'eau, une électrocution et un incendie.

AVERTISSEMENT :

• Le climatiseur ne peut pas s'installer dans un environnement en cas de présence de gaz inflammables. Ces gaz à proximité du climatiseur peuvent entraîner un incendie.
• Disjoncteur de fuite d'électricité installé. Une électrocution est fréquente sans disjoncteur.
• Branchement du câble de mise à la terre. Le câble de mise à la terre ne doit pas être connecté au tuyau de gaz, au tuyau d'eau, au paratonnerre ou à la ligne téléphonique. Une mauvaise mise à la terre peut entraîner une électrocution.

Mise à la terre

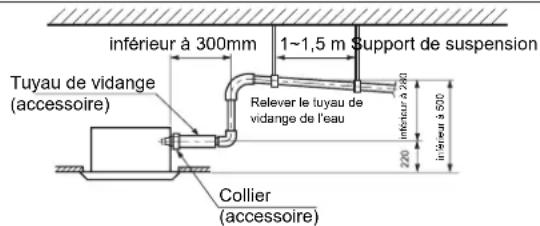

- Utilisez correctement le conduit de sortie, pour assurer un refoulement efficace. Une mauvaise utilisation du conduit peut entraîner une fuite d'eau.

[Emplacement]

• Le climatiseur doit être placé dans une zone bien ventilée et facilement
• accessible. Le climatiseur ne doit pas être placé dans les zones suivantes :

(a) Endroits où se trouvent des huiles de machine et d'autres vapeurs d'huile.
(b) En bord de mer avec une atmosphère hautement chargée de sel.
(c) À proximité d'une source d'eau chaude à contenu élevé de gaz sulfureux.
(d) Dans une zone subissant de fréquentes fluctuations de tension, par exemple une usine etc.
(e) Dans des véhicules ou des bateaux.
(f) Dans une cuisine présentant des vapeurs d'huile ou de l'humidité en grande quantité.
(g) À proximité d'une machine émettant des ondes électromagnétiques.
(h) Dans des endroits en présence de vapeur acide ou alcaline. La distance entre les appareils du type TV, radio, acoustique, etc.
et l'unité intérieure, l'unité extérieure, le câble d'alimentation électrique, la conduite de connexion, les tuyaux, doit être d'au moins 1 mètre.
Les images peuvent sinon connaître des perturbations, ou du bruit peut être généré.

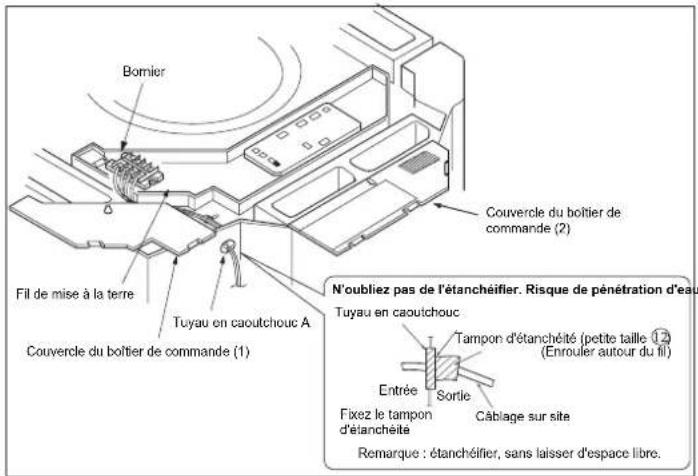

[Câblage]

Le climatiseur doit être équipé d'un câble d'alimentation spécial.

[Bruit de fonctionnement]

• Choisissez les emplacements suivants :
  (a) Capable de supporter le poids du climatiseur, sans en augmenter le bruit et les vibrations en fonctionnement.
  • (b) La vapeur chaude de la sortie de l'unité extérieure et le bruit de fonctionnement ne doivent pas déranger le voisinage.
  Aucun obstacle ne doit se trouver autour de la sortie de l'unité extérieure.

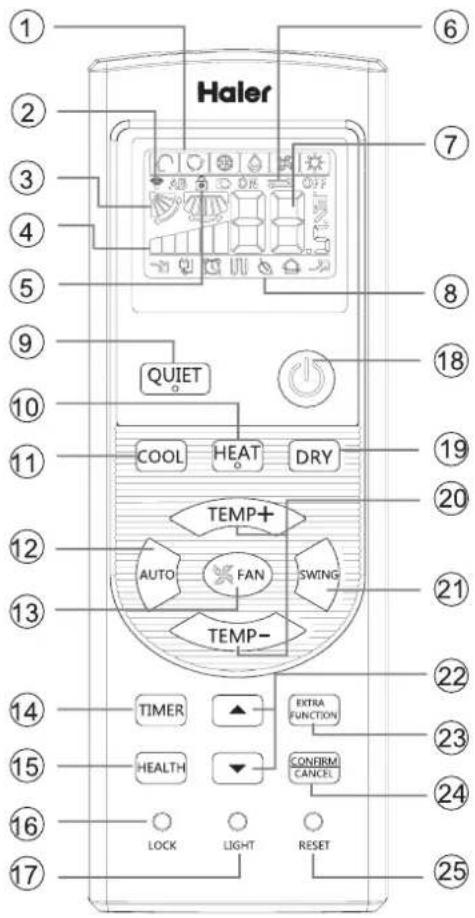

Télécommande

installation des piles

1 Enlevez le couvercle du compartiment à piles ;
2 Placez les piles comme illustré. 2 piles R-03, touche de réinitialisation (cylindre) ;
3 Veillez à bien respecter les polarités " + "/"- lorsque vous mettez les piles ;

4 Installez les piles, puis replacez le couvercle.

Remarque :

• La distance entre la tête de transmission du signal et l'orifice de réception ne doit pas dépasser 7 mètres, sans obstacle.
• Si une lampe fluorescente de type allumage électronique, une lampe fluorescente à permutation ou un téléphone sans fil est installé dans la pièce, le récepteur peut être perturbé dans la réception des signaux, auquel cas la distance vers l'unité intérieure doit être raccourcie.
• Un affichage plein ou non clair durant l'utilisation indique que les piles sont épuisées. Veuillez remplacer les piles.
• Si la télécommande ne fonctionne pas correctement, enlevez les piles, puis remettez-les en place après quelques minutes.

Astuce :

En cas de non utilisation durant une longue période, retirer les piles. Si quelque chose reste affiché après le retrait des piles, appuyer simplement sur la touche de réinitialisation.

1. Affichage Mode

Mode de fonctionnement	AUTO	REFROIDIS-SEMENT	SEC	CHAUF-FAGE	VENTILA-TION
Télécommande

1. Affichage d'envoi de signal
2. Affichage POSITION
3. Affichage VITESSE DE VENTILATION

1. Affichage VERROUILLAGE
2. Affichage MINUTERIE ARRÊT Affichage MINUTERIE MARCHE
3. Affichage TEMP
4. Affichage des fonctions supplémentaires

Mode de fonctionnement	SILENCE	VEILLE	Chauffage électrique aidé	SANTÉ	ALIMENTATION
Télécommande

Le chauffage électrique n'est pas disponible.

1. Bouton SILENCE

2. Bouton CHAUFFAGE

3. Bouton REFROIDISSEMENT
4. Bouton AUTO
5. Bouton VENTILATION
6. Bouton MINUTERIE
7. Bouton SANTÉ

(Ce modèle ne dispose pas de cette fonction.)

1. Bouton VERROUILLAGE

Utilisé pour verrouiller les boutons et l'affichage LCD.

1. Bouton VOYANT

(Ce modèle ne dispose pas de cette fonction.)

Contrôle l'allumage et l'extinction des diodes du panneau d'affichage intérieur.

1. Bouton MARCHE/ARRÊT ALIMENTATION

2. Bouton SEC

3. Bouton TEMP

4. Bouton POSITION

5. Bouton HEURE

6. Bouton FONCTION EXTRA

Fonction : fonction uniquement ventilateur, fonction envoi du souffle d'air santé vers le haut et vers le bas, rafraîchir l'air (fonction réservée) Conversion Fahrenheit Celsius

Fonction réglage de la puissance Fonction orientation gauche et droite, fonction chauffage 10°C

1. Bouton ANNULER/CONFIRMER

Fonction : Activez et désactivez la minuterie et autres fonctions supplémentaires.

1. Bouton RÉINITIALISER

Si le fonctionnement de la télécommande devient anormal, utilisez un objet pointu pour appuyer sur ce bouton afin de réinitialiser la télécommande.

Opération de base

1. Démarrage de l'unité

Appuyez sur MARCHE/ARRÊT sur la télécommande, l'unité démarre.

1. Sélectionner le mode d'utilisation.

Bouton REFROIDISSEMENT : mode Refroidissement

Bouton CHAUFFAGE : Mode Chauffage

Bouton SEC : Mode Déshumidification

1. Choisissez le réglage de la température

Appuyez sur le bouton TEMP+/TEMP-

TEMP+ À chaque pression du bouton, le paramètre de température augmente de 1°C ; appuyez sur le bouton sans le relâcher pour augmenter rapidement cette valeur.

TEMP— À chaque pression du bouton, le paramètre de température diminue de 1°C ; appuyez sur le bouton sans le relâcher pour diminuer rapidement cette valeur.

Sélectionner la température désirée.

1. Sélection de la vitesse de ventilation

Appuyez sur le bouton VENTILATEUR. À chaque pression, la vitesse du ventilateur change de la façon suivante :

Le climatiseur fonctionne à la vitesse affichée du ventilateur.

Lorsque la VENTILATION est réglée sur AUTO, le clima - tiseur ajuste automatiquement la vitesse du ventilateur en fonction de la température de la pièce.

Mode de fonctionnement :	Télécommande	Remarque
AUTO		Dans le mode de fonctionnement automatique, le climatiseur sélectionne automatiquement le fonctionnement Froid ou Chaud en fonction de la température de la pièce. Lorsque le VENTILATEUR est paramétré sur AUTO, le climatiseur ajuste automatiquement la vitesse du ventilateur en fonction de la température de la pièce.
REFROIDISSEMENT
SEC		En mode SEC, lorsque la température de la pièce est inférieure de +2°C à la température de réglage, l'appareil fonctionne de façon intermittente à vitesse LENTE, quel que soit le réglage de VENTILATION.
CHAUFFAGE		En mode CHAUFFAGE, l'air chaud souffle pendant une courte période de temps en raison de la fonction de prévention du tirage de froid. Lorsque la VENTILATION est réglée sur AUTO, le climatiseur ajuste automatiquement la vitesse du ventilateur en fonction de la température de la pièce.
VENTILA-TION		En mode de fonctionnement VENTILATION, l'appareil ne fonctionnera pas en mode REFROIDISSEMENT ou CHAUFFAGE, mais fonctionnera seulement en mode VENTILATION ; AUTO n'est pas disponible lorsque le mode VENTILATION est sélectionné. Et le réglage température est désactivé. En mode VENTILATION, le fonctionnement veille n'est pas disponible.

Fonction veille

Appuyez sur le bouton pour accéder aux options supplémentaire, lorsque vous faites basculer l'écran sur clignote. Puis appuyez sur pour accéder à la fonction veille.

Mode de fonctionnement :

1. En mode FROID, SEC

1 heure après le démarrage du mode VEILLE, la température monte de 1°C par rapport au réglage de la température. Après encore 1 heure, la température monte encore d'1°C. L'unité va continuer à fonctionner pendant 6 heures, puis s'arrête. La température est plus élevée que le réglage temps. Ainsi la température de la pièce ne sera pas trop basse pendant votre sommeil.

1. En mode CHAUFFAGE

1 heure après le démarrage du mode VEILLE, la température descend de 2°C par rapport au réglage de la température. Après encore 1 heure, la température descend encore de 2°C. Après encore 3 heures, la température monte d'un 1°C. L'unité va continuer à fonctionner pendant 3 heures, puis s'arrête. La température est plus basse que le réglage temps. Ainsi la température de la pièce ne sera pas trop élevée pendant votre sommeil.

1. En mode AUTO

L'appareil fonctionne dans le mode de veille correspondant adapté au mode de fonctionnement sélectionné automatiquement.

1. En mode VENTILATION

Pas de fonction de VEILLE.

1. Paramètre le changement de vitesse de ventilation durant le sommeil.

Si la vitesse de ventilation est élevée ou moyenne au moment de se coucher, régler afin de réduire la vitesse de ventilation pendant le sommeil. Si l'appareil est déjà réglé sur une ventilation basse, ne rien changer.

Remarque

Lorsque la fonction MINUTERIE est activée, la fonction de veille ne peut pas être activée. Une fois la fonction de veille activée, si l'utilisateur réinitialise la fonction MINUTERIE, la fonction de veille est désactivée et l'appareil revient à l'état de minutage.

■ Fonctionnement PUISSANCE/SILENCIEUX.

(1) Fonctionnement PUISSANCE

Lorsque vous avez besoin d'un chauffage ou d'un refroidissement rapide, vous pouvez utiliser cette fonction.

Appuyez sur le bouton pour accéder aux options supplémentaires, lorsque vous faites basculer l'écran sur

, clignote, puis appuyez sur pour accéder à la fonction puissance. Pour désactiver cette fonction, veuillez accéder à nouveau aux options supplémentaires pour annuler la fonction puissance.

(2) Fonctionnement SILENCIEUX

Utilisez cette fonction lorsque vous avez besoin de silence pour lire ou vous reposer. Appuyez sur le bouton SILENCIEUX, la télécommande affiche, puis activez la fonction silencieux. Appuyez de nouveau sur ce bouton SILENCIEUX pour désactiver la fonction silencieux.

Remarque :

En fonctionnement PUISSANCE, en mode de REFROIDIS-SEMENT ou CHAUFFAGE rapide, la pièce présentera une distribution de température non-homogène. Une longue période de fonctionnement SILENCIEUX produira un effet ni trop froid ni trop chaud.

■ Réglage de l'orientation du souffle d'air

1. Affichage du statut du flux d'air REFROIDISSEMENT/SEC :

CHAUFFAGE :

État initial

1. Réglage du flux d'air gauche et droit

(Ce modèle ne dispose pas de cette fonction.)

■ Utilisation de la minuterie Marche/Arrêt.

1 Une fois l'appareil démarré, sélectionner le mode de fonctionnement désiré :
2. Appuyer sur le bouton MINUTERIE pour changer le mode de MINUTERIE. À chaque pression du bouton, l'affichage change de la façon suivante : Télécommande :

Sélectionner ensuite le mode de MINUTERIE voulu (MINUTERIE MARCHE ou MINUTERIE ARRÊT ou MINUTERIE MARCHE-ARRÊT). " on " ou " off " clignote.

1. Appuyez sur le bouton ▼ pour régler l'heure.

À chaque fois que vous appuyez sur le bouton, le réglage de l'heure augmente de 0,5 heure pour les 12 premiers heures, puis d'1 heure.
À chaque fois que vous appuyez sur le bouton, le réglage de l'heure diminue de 0,5 heure pour les 12 premiers heures, puis d'1 heure. Le réglage peut se faire sur 24 heures.

1. Confirmer le réglage de l'heure

Après avoir réglé l'heure, appuyez sur le bouton CONERM CANCEL et confirmez l'heure. Le bouton MARCHE ou ARRÊT s'arrête alors de clignoter.

1. Annuler le réglage de l'heure

Appuyez plusieurs fois sur le bouton minuterie jusqu'à ce que l'affichage de l'heure soit effacé.

Astuces :

Après remplacement des piles ou si une coupure de courant se produit, l'heure doit être à nouveau réglée.

Selon les horaires de MINUTERIE MARCHE ou MINUTERIE ARRÊT, Marche-Arrêt ou Arrêt-Marche se produira.

■ Fonction Souffle d'air sain

1. Appuyez sur pour démarrer

Réglage des conditions de travail confortables.

1. Activation de la fonction souffle d'air sain

Appuyez sur le bouton pour entrer des options supplémentaires. Appuyez plusieurs fois sur ce bouton. Les volets se déplaceront sur l'une des trois positions suivantes. Choisissez la position voulue, puis appuyez sur le bouton pour confirmer.

1. Annulation de la fonction souffle d'air santé

Appuyez sur le bouton pour saisir des options supplémentaires. Appuyez plusieurs fois sur ce bouton. Les volets se déplaceront à nouveau sur l'une des trois positions.

Appuyez ensuite sur le bouton pour annuler.

Remarque : Ne dirigez pas directement les volets à la main.

Sinon, la grille ne pourra pas fonctionnement correctement.

Si la grille ne ne fonctionne pas correctement, à l'aide de la commande, arrêtez une minute puis redémarrez.

Remarque :

1. Lorsque vous avez activé la fonction souffle d'air sain, la position de la grille est fixe.
2. Pour le chauffage, mieux vaut sélectionner le mode √.
3. Pour le refroidissement, mieux vaut sélectionner le mode.
4. En modes refroidissement et sec, l'utilisation du climatiseur pendant une durée prolongée alors que l'air est humide provoque la formation de gouttes d'eau au niveau de la grille.

Ce qui suit n'est pas à considérer comme un dysfonctionnement

Vous entendez le bruit de l'eau qui coule Glo	Lorsque le climatiseur est démarré, lorsque le compresseur se met en marche ou s'interrompt, ou lorsque le climatiseur est stoppé, vous pouvez entendre le "glouglou" du réfrigérant. Il s'agit du bruit du réfrigérant qui coule. Il ne s'agit pas d'un dysfonctionnement.
Un son de craquement peut s'entendre Il est généré par la dilatation ou la contraction des plastiques provoquée par la chaleur.
Vous pouvez sentir une odeur.	L'air qui sort de l'unité intérieure a quelque fois une odeur. L'odeur peut être celle d'un meuble, d'une peinture ou du tabac absorbée par l'unité intérieure.
Pendant le fonctionnement de l'appareil, l'unité intérieure émet de la fumée blanche.	En mode FROID ou SEC, un fin brouillard d'eau peut s'observer à la sortie de l'unité. Il s'agit de l'eau condensée suite à la sortie soudaine de l'air intérieur refroidi.
Passage automatique en mode VENTILA-TION pendant le refroidissement.	Pour évitez l'accumulation de givre au niveau de l'échangeur thermique de l'unité intérieure, l'appareil se met quelque fois automatiquement en mode VENTILATION. Mais il se remet rapidement en mode refroidissement.
Le climatiseur ne peut pas être immédiatement redémarré après avoir été stoppé. Le climatiseur ne démarre par ?	Il s'agit de la fonction d'auto-protection du système. Il est ainsi impossible de redémarrer l'unité dans les trois minutes qui suivent son arrêt.Patientez trois minutes
L'air n'est pas soufflé ou le régime du ventilateur ne peut pas être modifié pendant le fonctionnement du mode sec.	En mode SEC, lorsque la température de la pièce est supérieure de +2°C à la température de réglage, l'appareil fonctionne de façon intermittente à vitesse LENTE, quel que soit le réglage du VENTILATEUR.
En mode chauffage, on observe de l'eau ou de la vapeur sortir de l'unité extérieure.	Ceci se produit lorsque du gel s'est accumulé sur l'unité extérieure et qu'il est éliminé (en cours du dégivrage).Fonctionnement du dégivrage
En mode chauffage, le ventilateur intérieur continue de fonctionner même lorsque l'unité est stoppée.	Pour se débarrasser de la chaleur en excès, le ventilateur intérieur continue de fonctionner un moment après l'arrêt automatique de l'unité.

Veuillez contrôlez les points suivants avant de faire appel à une intervention d'entretien.

L'unité ne démarre pas
L'interrupteur d'alimentation est-il sur marche?-L'interrupteur d'alimentation n'est pas sur MARCHE.	La fourniture d'électricité de votre ville est-elle normale?	Le disjoncteur de fuite à la masse est-il actif?Assurez-vous d'avoir coupé immédiatement l'alimentation et contactez votre fournisseur.

Refroidissement ou chauffage faible

La commande est ajustée de façon adéquate	Le filtre à air est-il trop sale?	Le volet de positionnement horizontal est-il dirigé vers le haut? (en mode CHAUFFA ---
Y a-t-il un obstacl devant l'entrée ou la sortie d'air?	Porte ou fenêtre ouverte

Refroidissement insuffisant

Existe-t-ilune autresource dechaleurdans lapièce ?		La pièce est-elle soumise à la lumière directedu soleil ?		La pièce contient-elle trop de personnes ?

Air froid soufflé (en mode chauffage)

Si le climatiseur ne fonctionne pas correctement, même après avoir vérifié les points susmentionnés, ou si l'un des phénomènes ci-dessous est observé, stoppez le fonctionnement du climatiseur et contactez votre fournisseur.

1) Le fusible ou le disjoncteur saute souvent.
2) L'eau goutte hors de l'unité en mode refroidissement ou en mode séchage.
3) Le fonctionnement est irrégulier ou vous entendez un son anormal.

En cas de défaillance, le ventilateur de l'unité intérieure s'arrête.

En cas de défaillance intérieure, seul le voyant DEL de fonctionnement du récepteur à distance s'allume,

En cas de défaillance extérieure, le voyant DEL du minuteur et celui de fonctionnement s'allument. Le voyant DEL du minuteur du récepteur à distance concerne l'emplacement dix, et le voyant DEL de fonctionnement concerne l'emplacement un. Le voyant DEL du minuteur va commencer par clignoter. Deux secondes plus tard, le voyant DEL de fonctionnement se met également à clignoter. Puis, quatre secondes plus tard, les voyants se remettent à clignoter à tour de rôle. Le nombre de clignotement correspond à la défaillance de l'unité extérieure + 20.

Par exemple, si le code de défaillance extérieure est 2, l'unité intérieure indique 22. Le voyant DEL du minuteur commence donc à clignoter deux fois, puis le voyant DEL de fonctionnement clignote deux fois.

Ta : capteur de la température ambiante
Tm : capteur de la température de la bobine

Dépannage	CODE DE DÉFAILLANCE (nombre de clignotement du voyant DEL de fonctionnement du tableau de réception intérieur)	RAISONS POSSIBLES
Température Ta défaillante 1		Capteur déconnecté, ou cassé, ou en mauvaise position, ou court-circuit
Température Tm défaillante 2		Capteur déconnecté, ou cassé, ou en mauvaise position, ou court-circuit
EEPROM défaillant au niveau de la carte à circuits imprimés de l'unité intérieure	4	Carte à circuits imprimés de l'unité intérieure défaillante
Communication anormale entre l'unité intérieure et l'unité extérieure	7	Mauvaise connexion, ou câbles déconnectés, au mauvais réglage de l'adresse de l'unité intérieure, ou alimentation électrique défaillante ou carte à circuits imprimés défaillante
Communication anormale entre le contrô-leur câblé intérieur et la carte à circuits imprimés de l'unité intérieure	8	Mauvaise connexion, ou contrôleur câblé déconnecté/carte à circuits imprimés défaillante
Système de vidange anormal 12		Moteur de la pompe déconnecté, ou en mau-vaise position, ou automate à flotteur en panne/ou automate à flotteur déconnecté/ou en mau-vaise position
Signal en croix zéro erroné	13	Signal en croix zéro détecté erroné
Fonctionnement du mode anormal à l'intérieur	16	Différent du mode d'unité à l'extérieur

Ce que le client doit savoir

Ce que le client doit savoir

• Pour garantir son bon fonctionnement, veuillez installer le climatiseur conformément aux exigences spécifiées dans ce manuel.
• Attention de ne pas rayer la surface de l'unité lorsque vous déplacez le climatiseur.
• Veuillez conserver le manuel d'installation pour pouvoir y faire référence en cas de maintenance ou de déplacement de l'unité.
• Après l'installation, utilisez le climatiseur conformément aux spécifications du mode d'emploi.

Consignes d'utilisation
Réglez le sens adéquat du flux d'air Évitez la lumière directe	du soleil et le flux d'air direct
Veillez à maintenir une température intérieure adéquate. Une température trop froide ou trop chaude n'est pas bonne pour votre santé. En outre, cela entraînerait une consommation électrique excessive	Effectively use timerEn utilisant le mode MINUTEUR, vous pouvez gérer la température de la pièce de façon à ce qu'elle soit agréable lorsque vous vous réveillez le matin, ou rentrez à la maison.

Maintenance

Réserve en saison

Entretien après la saison d'utilisation

Lorsqu'il fait doux, faites fonctionner l'unité en mode VENTILATEUR pendant une demie-journée de façon à bien sécher l'intérieur de l'unité.

Interrompez le fonctionnement de l'unité et mettez l'interrupteur d'alimentation sur arrêt. Le climatiseur consomme de l'électricité même lorsqu'il est à l'arrêt.

Nettoyez le filtre à air, l'unité intérieure et l'unité extérieure. Recouvrez l'unité avec un cache-poussière.

Entretien avant la saison d'utilisation

Pour garantir l'efficacité de l'appareil, contrôlez l'absence d'obstacle au niveau de l'entrée et de la sortie d'air, des unités intérieure et extérieure.

Vérifiez d'avoir bien installé le filtre à air. Il doit être propre. Si ce n'est pas le cas, vous risquez d'endommager la machine ou d'observer son dysfonctionnement suite à la pénétration de poussière dans l'unité.

Pour éviter le démarrage du compresseur au début du mode CHAUFFAGE, coupez l'alimentation électrique 12 heures avant de mettre l'unité en marche. Laissez cependant toujours l'interrupteur d'alimentation sur marche pendant la saison d'utilisation.

La partie interne de l'unité intérieure doit être nettoyée. Faites appel à votre fournisseur. Le nettoyage est à effectuer par un technicien. En mode refroidissement, le système de refoulement rejette de l'eau dans la pièce.

Nettoyez l'unité

Coupez l'alimentation depuis l'interrupteur	Ne touchez pas l'appareil avec les mains mouillées.	N'utilisez pas d'eau chaude

REMARQUE : Pour plus de détails, consultez votre fournisseur.

Nettoyage du filtre à air

• Ne tirez pas sur le filtre à air, vous risque de l'abimer.
• Si l'endroit où est installé le climatiseur est plein de poussière, le filtre à air doit être lavé plus fréquemment (habituellement deux fois par semaine).

1. Retirez la grille d'entrée d'air

Référez-vous à l'image 1. Appuyez sur les deux boutons à la verticale sur le côté de la grille, puis soulevez-la d'environ 45° pour pouvoir la retirer.

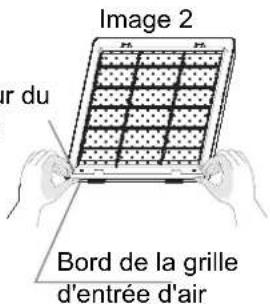

2. Retirez le filtre à air (Image 2)

Appuyez sur le bord extérieur de la grille d'entrée d'air avec votre pouce. Retirez en même temps et légèrement le contour inférieur du panneau filtrant avec votre doigt. Le panneau filtrant se désolidarise du bouton encastré. Vous pouvez maintenant y avoir accès facilement.

Contour inférieur du panneau filtrant

PS : les illustrations ci-dessus correspondent à certains modèles et sont à adapter à la machine réelle.

Nettoyez la grille d'entrée d'air

(1). Ouvrez la grille d'entrée d'air
Tirez sur les deux poignées en même temps. Sortez-les lentement. (Procédure inverse pour la fermeture).

(2). Retirez le filtre à air

Veuillez vous référer à la section "Nettoyer le filtre à air"

(3). Retirer la grille d'entrée d'air

Ouvrez la grille d'entrée d'air de 45°, puis soulevez-la.

(4). Nettoyage

⚠️ Remarque

N'utilisez pas d'eau de plus de 50°C pour le nettoyage. Risque de décoloration ou de déformation.

Utilisez une brosse douce, de l'eau et du détergent neutre pour le nettoyage. Puis retirez l'excès d'eau.

Quand il y a trop de poussière

Utilisez un ventilateur soufflant ou vaporisez directement un détergent spécial cuisine sur la grille d'entrée d'air. Patientez 10 minutes avant de rincer à l'eau.

(5). Installez la grille d'entrée d'air

Veuillez vous référer à la procédure 3.

(6). Installez le filtre à air

Veuillez vous référer à la section "Nettoyer le filtre à air"

(7). Fermez la grille d'entrée d'air

Veuillez vous référer à la procédure 1.

Pour garantir la bonne installation de l'unité, veuillez lire attentivement les "Consignes" avant de commencer. Une fois l'installation effectuée, mettez l'unité en marche et expliquez le fonctionnement et la maintenance de l'appareil à votre client.

Signification des Avertissements et des Mises en garde :

⚠ AVERTISSEMENT : si cet avertissement n'est pas respecté, vous risquez de graves blessures ou la mort.

⚠ MISE EN GARDE : si cette mise en garde n'est pas respectée, vous risquez de blesser des personnes ou d'endommager la machine.

⚠ AVERTISSEMENT :

• L'installation est à effectuer par un professionnel. Ne l'installez pas vous-même. Une installation incorrecte peut entraîner des fuites d'eau, une électrocution, ou un incendie.
• Installez l'unité en vous référant au manuel. Une installation incorrecte peut entraîner des fuites d'eau, une électrocution, ou un incendie.
• Assurez-vous d'utiliser les accessoires et les pièces spécifiés. Risque de fuite d'eau, d'électrocution, d'incendie. Risque de chute de l'unité.
• L'unité doit être placée à un endroit suffisamment résistant pour supporter l'unité. L'unité risque sinon de tomber et de blesser quelqu'un.
• Lorsque vous installez l'unité, veuillez prendre en considération les tempêtes, les tornades, les tremblements de terre. Une mauvaise installation peut entraîner la chute de l'unité.
• Les travaux d'électricité doivent être effectués par du personnel qualifié dans le respect du code local, des réglementations et de ce manuel.
• Utilisez un câblage exclusif pour l'unité. Une mauvaise installation, ou un câblage électrique sous-dimensionné, peut entraîner une électrocution ou un incendie.
• Tous les fils et le circuit doivent être installés en toute sécurité. Utilisez un câble exclusif, correctement mis en place. Assurez-vous de l'absence de contrainte externe sur le bornier et le câble électrique. Un mauvais contact, une installation inadéquate, peuvent entraîner un incendie.
• Procédez à une disposition intelligente des fils lorsque vous branchez l'alimentation de l'unité intérieure et de l'unité extérieure. Fixez fermement le couvercle du bornier pour éviter toute surchauffe, une électrocution ou même un incendie.
• En cas de fuite du réfrigérant pendant l'installation de l'unité, veillez à bien ventiler la pièce.
• Du gaz toxique est émis lorsque le réfrigérant est en contact avec une flamme.
• Contrôlez l'unité après son installation. Assurez-vous de l'absence de fuite. Le réfrigérant peut se transformer en gaz toxique lorsqu'il est en contact avec une source de chaleur, comme un radiateur, un four, etc.
• Coupez l'alimentation électrique avant de toucher le bornier.

⚠ AVERTISSEMENT :

• L'unité doit être mise à la terre. Le câble de mise à la terre ne doit pas être relié à une conduite de gaz, une conduite d'eau ou une ligne téléphonique. Une mauvaise mise à la terre peut entraîner une électrocution. •Assurez-vous d'avoir installé un disjoncteur de fuite pour éviter toute électrocution.
• Mettez le tuyau de vidange d'eau en place conformément à ce Manuel. Recouvrez le tuyau avec un isolant en cas de risque de rosée. Inadéquat
• L'installation du tuyau de vidange va entraîner une fuite d'eau et mouiller vos meubles. Pour conserver une bonne qualité d'image et réduire le bruit, placez l'unité intérieure et extérieure à au moins 1 mètre d'un poste de télévision ou d'une radio.
• Branchement du câble et de la ligne d'alimentation. (Si l'onde radio est relativement forte, le mètre d'espacement n'est pas suffisant pour réduire le bruit.)

- N'installez pas l'unité dans les endroits suivants :

(a) Endroits soumis à la vapeur ou au gaz d'huile, comme dans une cuisine. Risque de vieillissement prématuré des pièces en plastique ou de fuite d'eau.
(b) Endroits en présence de gaz corrosif. Le conduit en cuivre et les pièces soudées peuvent être endommagés par la corrosion. Risque de fuite.
(c) Endroits soumis à de fortes radiations. Ceci va affecter le système de commande de l'unité et entraîner son dysfonctionnement
(d) Endroits en présence de gaz inflammable, de saleté et de matières volatiles (diluant, essence). Risque d'incendie.

- Veuillez vous référer au patron pour installer l'unité.

Mise à la terre

Consignes pour le personnel chargé de l'installation

N'oubliez pas d'expliquer le fonctionnement de l'unité à vos client.

① AVANT L'INSTALLATION

• Déterminez le chemin d'accès de l'unité jusqu'à l'endroit d'installation.
• Ne retirez aucun emballage avant d'avoir atteint l'endroit d'installation.
• S'il faut cependant déballer l'appareil, protégez l'unité de façon adéquate.

② CHOIX DE L'ENDROIT D'INSTALLATION

(1) L'endroit d'installation doit répondre aux exigences suivantes, tout en respectant les besoins du clients :

• L'endroit doit disposer d'une bonne ventilation.
- Il ne doit présenter aucune obstruction au flux d'air.
- La vidange de l'eau doit pouvoir s'y effectuer facilement.
- L'endroit doit être suffisamment résistant pour pouvoir supporter le poids de l'unité.
- Si le plafond est en pente, l'endroit n'est pas idéal.
- Il doit y avoir suffisamment d'espace pour la maintenance.
- La longueur des conduits entre les unités intérieure et extérieure se trouve dans la limite autorisée. (Veuillez vous référer au Manuel d'installation de l'unité extérieure.)
- Les unités intérieure et extérieure, le câble d'alimentation, le câble inter-unités, se trouvent à au moins 1 mètre d'un poste de télévision ou d'une radio. Cela vous permet d'éviter les perturbations au niveau de l'image et de réduire le bruit. (Même en respectant l'espacement d'un mètre, le bruit peut tout se même apparaître si l'onde radio est forte)

(2) Hauteur au plafond

L'unité intérieure peut être installée sur un plafond de 2,5 à 3 mètres de hauteur. (Veuillez vous référer au réglage et au manuel d'installation pour le panneau de décoration.)

(3) Installez le boulon de suspension.

Contrôlez si l'endroit d'installation est suffisamment résistant pour supporter le poids de l'unité. Prenez les mesures nécessaire pour garantir la sécurité de l'installation. (La distance entre les trous est indiquée sur le patron. Veuillez y faire référence pour les endroits à renforcer)

Modèle	H
AB09CS1ERA AB12CS1ERAAB18CS1ERA AB36ES1ERAAB48ES1ERA AB60ES1ERA	310
AB24ES1ERA AB28ES1ERA	300

③ PRÉPARATION DE L'INSTALLATION

(1) Positionnement de l'ouverture au plafond entre l'unité et le boulon de suspension.

AB09CS1ERA AB12CS1ERA AB18CS1ERA AB24ES1ERA

Le chevauchement du plafond et du panneau de décoration doit être de 25 mm

Espace d'installation

AB28ES1ERA

Note : le trou dans le plafond peut arriver jusqu'à 910 mm, mais il faut tenir compte que le panneau décoratif doit recouvrir le plafond sur au moins 20mm.

Indoor unit	Panel
AB09CS1ERA	PB-700IB
AB12CS1ERA
AB18CS1ERA
AB24ES1ERA	PB-950JB
AB28ES1ERA
AB36ES1ERA
AB48ES1ERA
AB60CS1ERA	PB-1340IB

Procédure d'installation

(2) Découpez une ouverture au plafond pour l'installation, si nécessaire (lorsque le plafond existe.)

• Référez-vous au patron pour les dimensions de l'ouverture au plafond.
• Connectez tous les tuyaux (réfrigérant, vidange), les câbles (câble entre les unités) vers l'unité intérieure, avant de procéder à l'installation.
• Découpez un trou dans le plafond. Vous pouvez utiliser un cadre pour garantir une surface plane et éviter les vibrations en cours de fonctionnement.
• Contactez votre fournisseur local

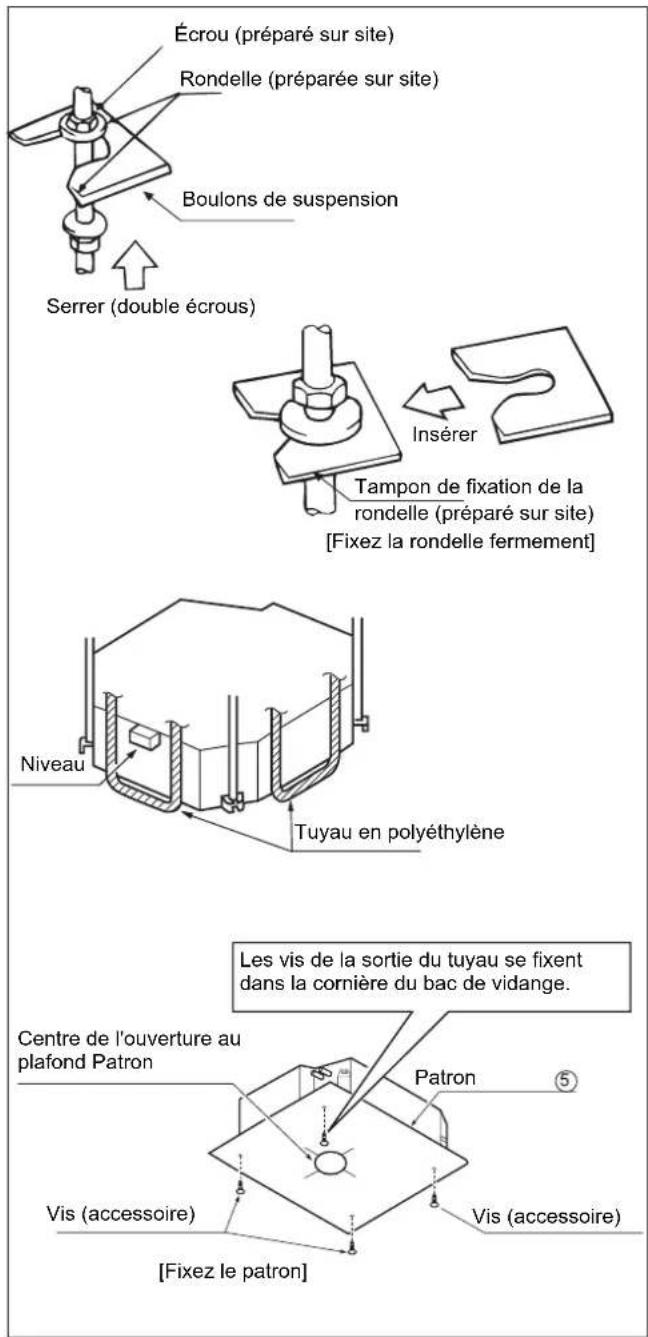

(3) Installez un boulon de suspension. (Utilisez un boulon M10)

• Pour supporter le poids de l'unité, le boulon d'ancrage est à utiliser sur un plafond existant. Pour un nouveau plafond, utiliser un boulon de construction, ou des pièces adaptées au site d'installation.
• Avant de poursuivre l'installation, ajustez l'espace entre le plafond

Remarque : Toutes les pièces susmentionnées sont à préparer sur site.

4 INSTALLATION DE L'UNITÉ INTÉRIEURE

Lorsqu'il s'agit d'un nouveau plafond

(1) Installez l'unité temporairement Placez le support de suspension sur le boulon de suspension. Assurez-vous d'utiliser un écrou et une rondelle aux deux extrémités du support.
(2) Concernant les dimensions de l'ouverture au plafond, référez-vous au patron. Pour plus de détail, consultez votre fournisseur local.

Le centre du trou est indiqué sur le patron.

Le centre de l'unité est indiqué sur la carte, dans l'unité, et également sur le patron.

Fixez le patron ⑤ sur l'unité, en utilisant 3 vis⑥ Fixez la cornière du bac de vidange, au niveau de la sortie du tuyau.

(3) Ajustez l'unité pour qu'elle soit bien positionnée. (Se référer à la préparation de l'installation-(I))
(4) Contrôlez le niveau horizontal de l'unité. La pompe à eau et le bouton de mise à niveau se trouvent dans l'unité intérieure. Contrôlez les quatre coins de l'unité et vérifiez qu'ils sont bien à l'horizontal en utilisant un repère horizontal, ou un tube PVC contenant de l'eau. (Si l'unité penche vers la vidange de l'eau, vous pouvez rencontrer des problèmes au niveau du bouton flotteur, ce qui entraînerait une fuite d'eau.)
(5) Enlevez la rondelle d'installation ② et serrez l'écran.
(6) Retirez le patron.

Si le plafond est existant

(1) Installez l'unité temporairement Placez le support de suspension sur le boulon de suspension. Assurez-vous d'utiliser un écrou et une rondelle aux deux extrémités du support. Fixez fermement le support.
(2) Ajustez la hauteur et la position de l'unité. (Se référer à la préparation de l'installation-(1)).
(3) Continuez avec ③ et ④e la section "Lorsqu'il s'agit d'un nouveau plafond"

⑤ TUYAU RÉFRIGÉRANT (comme pour le tuyau extérieur, référez-vous au Manuel d'installation de l'unité extérieure.)

• L'unité extérieure est préchargée avec du réfrigérant.

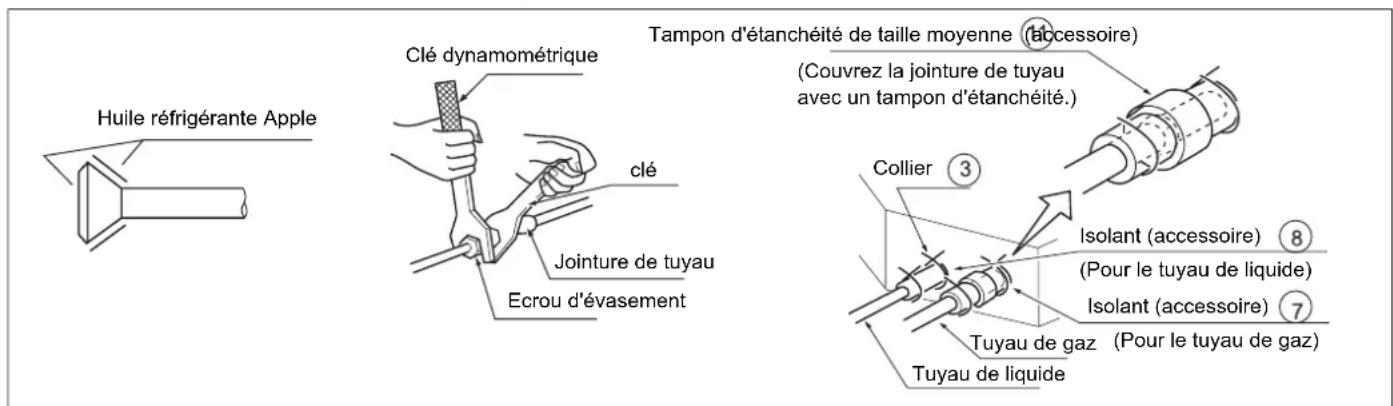

• Assurez-vous de consulter l'illustration 1 lorsque vous effectuez la connexion et la dépose du tuyau au niveau de l'unité.
• Pour la dimensions de l'écran d'évasement, référez-vous au Tableau 1.
• Appliquez de l'huile réfrigérante à l'intérieur et à l'extérieur de l'écrou d'évasement. Serrez l'écrou de 3 à 4 tours, puis complètement.
• Utilisez le couple indiqué dans le Tableau 1. (Trop de force peut endommager l'écrou d'évasement et entraîner une fuite de gaz).
• Contrôlez l'absence de fuite de gaz au niveau des jointures de tuyau. Isolez le tuyau comme le montre l'illustration ci-dessous.

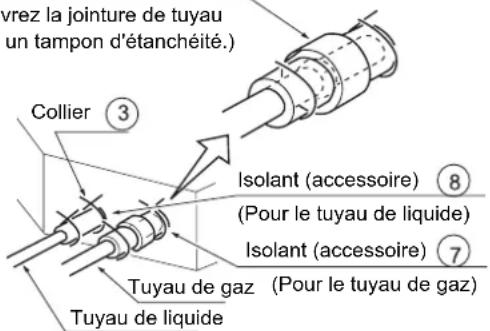

• Couvrez le joint du tuyau de gaz et l'isolant d'un produit d'étanchéité.

Tableau 1	Dimensions du tuyau	Couple de serrage A (mm)	Forme d'évasement
		1 420~1 720 N.cm(144~176 kgf.cm)	8.3-8.7
		3 270~3 990 N.cm(333~407 kgf.cm)	12.0-12.4
		4 950~6 030 N.cm(490~500 kgf.cm)	12.4-16.6
		6 180~7 540 N.cm(630~770 kgf.cm)	18.6-19.0

⑥ INSTALLATION DU TUYAU DE VIDANGE DE L'EAU

(1) Installez le tuyau de vidange de l'eau

• Le diamètre du tuyau doit être égale ou supérieur à celui du tuyau de l'unité (tuyau en polyéthylène ; dimensions : 25 mm ; D.E : 32mm)
• Le tuyau de vidange doit être court et présenter une pente descente d'au moins 1/100 pour empêcher la formation de poche d'air.
• S'il est impossible d'effectuer une pente descendante, prenez d'autres mesures pour relever le tuyau de vidange.
• Séparez les supports de 1 à 1,5 mètres, pour que le tuyau flexible d'eau reste bien droit.

• Utilisez un tuyau rigide et un collier (à fournir) ① avec l'unité. Insérez le tuyau d'eau dans le bouchon d'eau, jusqu'à ce qu'il atteigne la bande blanche. Serrez le clip jusqu'à ce que la tête de la vis soit à moins de 4 mm du tuyau flexible.
• Enroulez le tuyau flexible de vidange au clip, en utilisant un tampon d'étanchéité ⑨.
• Isolez le tuyau de drainage dans la pièce.

La hauteur d'installation doit être inférieure à 280 mm.

Il doit former un angle droit avec l'unité, 300 mm de l'unité.

Remarque :

La pente du tuyau de vidage de l'eau (1) doit être dans les 75 mm. N'appliquez pas de force exagérée sur le tuyau. Si plusieurs tuyaux souples d'eau sont joints, suivez les procédures ci-dessous.

Les spécifications des tuyaux d'eau doivent être conformes aux exigences de l'unité utilisée.

(2) Vérifiez que le drainage de l'eau s'effectue de façon homogène, après installation.

• Contrôlez si l'unité intérieure est horizontale avec un niveau, ou un tuyau en polyéthylène rempli d'eau. Vérifiez l'exactitude de l'ouverture au plafond. Enlevez l'indicateur de niveau avant d'installer le panneau de décoration.
• Serrez les vis de façon à ce que la différence de hauteur entre les deux côtés de l'unité intérieure soit inférieure à 5 mm.
• Commencez par fixer l'unité de façon temporaire.
• Serrez temporairement les deux vis, puis les deux autres. Terminez en serrant les quatre vis.
• Connectez les câbles du moteur synchrone.
• Branchez le fil du signal.
• Si la télécommande ne répond pas, contrôlez l'exactitude du câblage. Redémarrez la télécommande 10 secondes après la coupure de l'alimentation.

• Installez le tableau de contrôle dans le sens indiqué sur l'illustration. Un mauvais sens d'installation va entraîner une fuite d'eau. L'écran affichera en même temps, l'impossibilité de connecter la réception du signal et du positionnement.
• Chargez 1200 ccd d'eau, via la sortie d'air ou l'orifice d'inspection, pour observer la vidange de l'eau.

Après le câblage

- Contrôlez la vidange de l'eau en mode refroidissement.

Lorsque le câblage est incomplet

• Retirez le couvercle du boîtier de commande, branchez une alimentation 1PH à la borne 1, et la borne 2 sur le bornier. Utilisez la télécommande pour faire fonctionner l'unité.
• Remarque : le ventilateur ne tournera pas.
• Confirmez la vidange homogène de l'eau, puis coupez l'alimentation électrique.

AB09CS1ERA

AB12CS1ERA

AB18CS1ERA

AB24ES1ERA

Bornier de l'unité intérieure

Procédure d'installation

⑦ CÂBLAGE

• Toutes les pièces fournies, les matériaux et la mise en place du câblage, doivent être conformes aux codes et réglementations locaux.
• N'utilisez que des conducteurs en cuivre.
• Lorsque vous effectuez le câblage, référez-vous également au schéma de câblage.
• Tous les travaux de câblage doivent être effectués par des techniciens qualifiés.
• Installez un disjoncteur, capable de couper l'alimentation de tout le système.
• Consultez le Manuel d'installation de l'unité extérieure pour les spécifications des fils, du disjoncteur, des interrupteurs et du câblage, etc.
• Branchement de l'unité
• Retirez le couvercle de la boîte de distribution (1). Tirez les fils dans le tube en caoutchouc A, après avoir brancher les autres fils. Serrez le collier A. Branchez les fils à l'intérieur du bornier, en respectant la polarité.

• Enroulez du matériau d'étanchéité ⑫ autour des fils. (Assurez-vous de la faire. Vous risquez sinon s'observer la formation de buée).
• Après la connexion, remplacez le couvercle du boîtier de commande (1) et (2).

AVERTISSEMENT :

Veillez à respecter les points suivant lorsque vous connectez le bornier d'alimentation électrique : Ne branchez pas des fils de différentes spécifications sur le même bornier. (Des fils mal serrés peuvent entraîner la surchauffe du circuit) Branchez des fils de mêmes spécifications, comme le montre l'illustration de droite.

Branchez des fils de mêmes spécifications des deux côtés.

Ne branchez pas des fils de mêmes spécifications d'un seul côté.

Ne branchez pas des fils de différentes spécifications.

⑧ EXEMPLE DE CÂBLAGE

Pour le circuit de l'unité extérieure, veuillez consultez le Manuel d'installation de l'unité extérieure.

Remarque : tous les fils électriques disposent de leurs propres pôles. Les pôles doivent correspondre à ceux du bornier.

Attention aux points suivants, à vérifier après installation

Points à contrôler Une mauvaise installation peut entraîner	Contrôle
L'unité intérieure est-elle fermement installée ? L'unité risque de tomber, de générer des vibrations ou du bruit.
Le contrôle d'absence de fuite de gaz a-t-il été effectué ?	Cela peut entraîner un niveau insuffisant de gaz.
L'unité est-elle bien isolée ? Risque de formation de buée ou de gouttes d'eau.
La vidange de l'eau s'effectue-t-elle de façon homogène ?	Risque de formation de buée ou de gouttes d'eau.
La tension d'alimentation correspond-elle à celle indiquée sur la plaque signalétique ?	Problème ou pièces brûlées.
Le câblage et les tuyaux sont-ils bien mis en place ? Problème ou pièces brûlées.
L'unité est-elle mise à la terre ? Risque d'électrocution.
Les dimensions de câbles sont-elles correctes ? Problème ou pièces brûlées.
Existe-t-il des obstacles au niveau de l'entrée d'air et de la grille de sortie des unités intérieure et extérieure ?	Risque d'entraîner un refroidissement faible.
Avez-vous noté la longueur des tuyaux et la quantité de réfrigérant chargée ?	Il est difficile de contrôler la quantité de réfrigérant chargée.

Attention : après l'installation, vérifiez l'absence de fuite de réfrigérant.

Haier

Adresse : No.1 Haier Road, Hi-tech Zone, Qingdao 266101 P.R.Chine

Contacts : Tél. [phone] ; FAX [phone]

Site Internet : www.haier.com
