MODE D'EMPLOI H 60MA HITACHI

Une utilisation incorrecte et dangereuse de cet outil motorisé peut entraîner la mort ou de sérieuses blessures corporelles!

Ce mode d'emploi contient d'importantes informations à propos de la sécurité de ce produit. Prière de dire et de comprendre ce mode d'emploi avant d'utiliser l'outil motorisé. Garder ce mode d'emploi à la disponibilité des autres utilisateurs avant qu'ils utilisent l'outil motorisé.

Lire et comprendre toutes les instructions de fonctionnement, les précautions de sécurité et les avertissements dans ce mode d'emploi avant d'utiliser ou d'entretenir cet outil motorisé.

La plupart des accidents causés lors de l'utilisation ou de l'entretien de l'outil motorisé proviennent d'un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l'on reconnaît une situation de danger potentiel avant qu'elle ne se produit, et en observant les procédures de sécurité appropriées.

Les précautions de base de sécurité sont mises en évidence dans la section "SECURITE" de ce mode d'emploi et dans les sections qui contiennent les instructions de fonctionnement et d'entretien.

Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifiés par AVERTISSEMENTS sur l'outil motorisé et dans ce mode d'emploi.

Ne jamais utiliser cet outil motorisé d'une manière qui n'est pas spécifiquement recommandée par HITACHI sans avoir d'abord vérifié que l'utilisation prévue est sans danger pour vous et les autres.

SIGNIFICATION DES MOTS D'AVERTISSEMENT

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignores, poursaient entraîner de sérieuses blessures personnelles.

PRECAUTION indique des situations dangereuses qui, si elles sont ignorées, pourrait entrainer de légères blessures personnelles ou endommager la machine.

REMARQUE met en relief des informations essentielles.

SECURITE

REGLES GENERALE DE SECURITE

AVERTISSEMENT: Lire et coxmplére toutes les instructions.

Un non respect de toutes les instructions ci-dessous peut entrainer une électrocution, un incendie et/ou de sérieuses blessures personnelles.

CONSERVER CES INSTRUCTIONS

1. Zone de travail

(1) Garder la zone de travail propre et bien éclairée. Les établis mal ranges et les zones seront invitent aux accidents.
(2) Ne pas utiliser les outils motorisés dans une atmophère explosive, telle qu'en présence de liquides inflammables, de gaz ou de poussières. Les outils motorisés créé des étincelles qui risquent d'enflammer la poussière ou les vapeurs.
(3) Tenir les spectateurs, les enfants et les visiteurs éloignés, lors de l'utilisation de l'outil motorisé. Une distraction peut faire perdre le contrôle de la machine.

2. Sécurité électrique

(1) Les outils à double isolation sont équipés d'une fiche polarisée (une lame est plus large que l'autre). Cette fiche ne pénétrera dans une prise secteur polarisée que dans un sens. Si la fiche ne rentre pas complètement dans la prise, la returner. Si elle ne rentre toujours pas, contacter un électricien qualifié pour installer une prise polarisée. Ne pas modifier la fiche d'aucune façon. La double isolation limine le besoin d'un cordon d'alimentation à trois fils et d'un système d'alimentation avec mises à la terre.
(2) Eviter tout contact corporel avec les surfaces mises à la terre telles que les canalisations, les radiateurs, les réchauds et les réfrigerateurs. Il y a un risque accru d'électrocution si son corps est mis à la terre.
(3) Ne pas exposer les outils motorisés à la pluie ou à l'humidité. De l'eau PENÉTRANT à l'intérieur de l'outil motorisé augmente le risque d'électrocution.
(4) Ne pas maltraiter le cordon d'alimentation. Ne jamais utiliser le cordon pour porter les outils ou tirer sur la fiche du réceptacle. Garder le cordon à l'écart de la chaleur, de l'huile, des arêtes coupantes ou des pieces en mouvement. Remplacer les cordons endommages immidiatement. Des cordons endommages augmentent le risque d'électrocution.
(5) Lors de l'utilisation d'un outil motorisé, utiliser un cordon de rallonge extérieur marqué "W-A" ou "W". Ces cordons sont prévus pour une'utilisation extérieure et réduisent les risques d'électrocution.

3. Sécurité personnelle

(1) Rester sur ses gardes, regarder ce que l'on fait et utiliser son sens commun lors de l'utilisation d'un outil motorisé. Ne pas utiliser un outil en état de fatigue ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention lors de l'utilisation de l'outil motorisé peut entraîner de sérieuses blessures personnelles.
(2) S'habiller correctement. Ne pas porter des vêtements larges ou des bijoux. Attacher les cheveux longs. Tenir ses cheveux, vêtements et ses gants éloignés des parties mobiles. Les vêtements larges, les bijoux et les cheveux longs peuvent se prendre dans les parties mobiles.

(3) Eviter tout démarrage accidentel. S'assurer que le l'interrupteur d'alimentation est sur la position d'arrêt avant de brancher la machine. Transporter l'appareil avec les doigts sur l'interrupteur d'alimentation ou brancher un outil avec l'interrupteur sur la position marche invite aux accidents.
(4) Retirer les clefs d'ajustement ou les commutateurs avant demettre l'outil sous tension. Une clef qui est laissée attachée à une partie tournante de l'outil peut provoquer une blessure personnelle.
(5) Ne pas trop présumer de ses forces. Garder en permanence une position et un équilibre correct. Une position et un équilibre correct permettent un meilleur contrôle de l'outil dans des situations inattendues.
(6) Utiliser un équipement de sécurité. Toujours porter des lunettes de protection. Un masque à poussière, des chaussures de sécurité antidérapantes, un chapeau dur et des bouchons d'oreille doivent être utilisés dans les conditions appropriées.

4. Utilisation de l'outil et entretien

(1) Utiliser un etau ou toutes autres fonctions de fixer et maintainir la piece à usiner sur une plate-forme stable. Tener la piece avec la main ou contre son corps est instable et peut conduire à une perte de contrôle de l'outil.
(2) Ne pas forcer sur l'outil. Utiliser l'outil correct pour l'application souhaitation. L'outil correct réalisera un meilleur et plus sur travail dans le domaine pour lequel il a ete concu.
(3) Ne pas utiliser un outil s'il ne se met pas sous ou hors tension avec un interrupteur. Un outil qui ne peut pas etre commandé avec un interrupteur est dangereux et doit etre réparé.
(4) Déconnecter la fiche de la source d'alimentation avant de réaliser tout ajustement, changement d'accessoires ou pour ranger l'outil. De telles mesures de sécurité réduisent le risque que l'outil ne démarre accidentellement.
(5) Ranger les outils inutilisés hors de la portée des enfants et des autres personnes inexplémentées. Les outils sont dangereux dans les mains de personnes inexplémentées.
(6) Conserver les outils avec soin. Garder les outils de coupe aiguises et propres. Des outils bien entretenus, avec des lames coupantes aiguises risquent moins de se gripper et sont plus faciles à contrôler.
(7) Vérifier les défauts d'alignement ou grippage des parties mobiles, les ruptures des pieces et toutes les autres conditions qui peuvent affecter le fonctionnement des outils. En cas de dommage, faire réparer l'outil avant de l'utiliser. Beaucoup d'accidents sont causés par des outils mal entretenus.
(8) Utiliser uniquement les accessoires commandés par le fabricant pour le modele utilisé. Des accessoires qui peuvent convenir à un outil, peuvent devenir dangereux lorsqu'ils sont utilisés avec un autre outil.

5. Réparation

(1) La réparation de l'outil ne doit être réalisée uniquement par un réparateur qualifié. Une réparation ou un entretien réalisé par un personnel non qualifié peut entraîner des risques de blessures.
(2) Lors de la réparation d'un outil, utiliser uniquement des pieces de rechange identiques. Suivre les instructions de la section d'entretien de ce mode d'emploi. L'utilisation de pieces non autorisées ou un non respect des instructions d'entretien peut creer un risque d'électrocution ou de blessures.

REGLES DE SECURITE SPECIFIQUES ET SYMBOLES

1. Tenir les outils par les surfaces de grippage lors de la réalisation d'opération où l'outil de coupe risque d'entrée en contact avec des cables cachés ou son propre cordon. Un contact avec un fil "sous tension" mettra les parties métalliques de l'outil "sous tension" et electrocutera l'utilisateur.
2. TOUJOURS porter des bouchons d'oreille lors de l'utilisation de l'util pendant de longues périodes. Une exposition prolongée à un son de forte intensité peut endommager l'ouïe de l'utilisateur.
3. Ne jamais toucher les parties mobiles.

Ne jamais placer ses mains, ses doigts ou toute autre partie de son corps pres des parties mobiles de l'outil.

1. Ne jamais utiliser l'outil sans que tous les dispositifs de sécurité ne soient en place.

Ne jamais faire fonctionner cet outil sans que tous les dispositifs et caractéristiques de sécurité ne soient en place et en état de fonctionnement. Si un entretien ou une réparation nécessite le retrait d'un dispositif ou d'une caractéristique de sécurité, s'assurer de bien remettre en place le dispositif ou la caractéristique de sécurité avant de recommencer à utiliser l'outil.

1. Utiliser l'outil correct

Ne pas forcer sur un petit outil ou accessoire pour faire le travail d'un outil de grande puissance. Ne pas utiliser un outil pour un usage pour lequel il n'a pas eté prévu: par exemple, ne pas utiliser une scie circulaire pour couper des branches d'arbre ou des bûches.

1. Ne jamais utiliser un outil motorisé pour des applications autres que celles spécifiées.

Ne jamais utiliser un outil motorisé pour des applications autres que celles spécifiées dans le mode d'emploi.

1. Manipuler l'outil correctement

Utiliser l'outil de la façon indiquée dans ce mode d'emploi. Ne pas laisser tomber ou lancer l'outil. Ne jamais permettre que l'outil soit utilisé par des enfants, des personnes non familiarisées avec son fonctionnement ou un personnel non autorisé.

1. Maintain toutes les vis, tous les boulons et les couvercles fermement en place.

Maintenir toutes les vis, tous les boulons et les couvercles fermement montés. Vérifier leurs conditions périodiquement.

1. Ne pas utiliser les outils motorisés si le revêtement de plastique ou la poignée est fendu.

Des fentes dans le revêtement ou la poignée peuvent entrainer une électrocution. De tels outils ne doivent pas être utilisés avant d'être réparé.

1. Les lames et les accessoires doivent etre fermement montes sur I'outil.

Eviter les blessures potentielles personnelles et aux autres. Les lames, les instruments de coupe et les accessoires qui ont ete montes sur I'outil doivent etre fixes et serrés fermement.

1. Gardner propres les évents d'air du moteur

Les évents d'air du moteur doivent être maintainus propres de façon que l'air puisse circuler librement tout le temps. Vérifier les accumulations de poussière fréquemment.

1. Utiliser l'outil motorisé à la tension nominale.

Utiliser l'outil motorisé à la tension spécifique sur sa plaque signalétique.

Si I'on utilise I'outil motorisé avec une tension supérieure à la tension nominale, il en résultatera une rotation anormalement trop rapide du moteur et cela risque d'endommager I'outil et le moteur risque de griller.

1. Ne jamais utiliser un outil défectueux ou qui fonctionne anormalement.

Si I'outil n'a pas l'air de fonctionner normalement, fait des bruits étranges ou sans cela parait défectueux, arrêter de l'utiliser immédiatement et le faire réparer par un centre de service Hitachi autorisé.

1. Ne jamais laisser fonctionner l'outil sans surveillance. LeMETRE hors tension.

Ne pas abandonner l'outil avant qu'il ne soit complètement arrêté.

1. Manipuler l'outil motorisé avec précaution.

Si un outil motorisé tombe ou frappe un matériel du accidentellement, il risque d'être déformé, fendu ou endommagé.

1. Ne pas essuyer les parties en plastique avec du solvant.

Les solvants comme l'essence, les diluants, la benzine, le tetrachlorure de carbone et l'alcool peuvent endommager et fissurer les parties en plastique. Ne pas les essuyer avec de tels solvants.

Essuyer les parties en plastique avec un chiffon doux légèrement imbibé d'une solution d'eau savonneuse et sécher minutieusement.

1. NE JAMAIS toucher la mèche avec des mains nues après l'utilisation.

2. NE JAMAIS porter de gants faits d'une matière qui risque de s'enrouler, comme du coton, de la laine, de la toile ou de la ficelle, etc.

3. TOUJOURS fixer la poignee latere et tener le marteau piqueur solidement.

4. TOUJOURS vérifier s'il y a des objets encastrés, par exemple des fils électriques.

Le fait de toucher avec l'outil un fil ou un cable électrique sous tension encastré dans le mur risque de provoquer une décharge électrique.

Vérifier s'il y des objets encastrés, par exemple un cable électrique, dans le mur, le plancher ou le planfond avant d'y commencer le travail.

1. Définitions pour les symboles utilisés sur cet outil

V ......... volts

Hz ......... hertz

A . ampères

No .... vitesse sans charge

W.....watt

Construction de classe II

---/min .... tours par minute

DOUBLE ISOLATION POUR UN FONCTIONNEMENT PLUS SUR

Pour assurer un fonctionnement plus sur de cet outil motorisé, HITACHI a adopté une conception à double insolation. "Double isolation" signifie que deux systèmes d'isolation physique séparés ont été utilisés pour isoler les matériaux conducteurs d'électricité connectés à l'outil motorisé à partir du cadre extérieur manipulé par l'utilisateur. C'est pourquoit, le symbole "ou les mots "Double insulation" (double isolation) apparaissent sur l'outil motorisé ou sur la plaque signalétique.

Bien que ce système n'ait pas de mise à terre extérieure, il est quand même nécessaire de suivre les précautions de sécurité électrique données dans ce mode d'emploi, y-comprises de ne pas utiliser l'outil motorisé dans un environnement humide.

Pour garder le système de double isolation effectif, suivre ces précautions:

Seuls les CENTRES DE SERVICE AUTORISES HITACHI peuvent démonter et remonter cet outil motorisé et uniquement des pieces de rechange HITACHI garanties d'origine doivent être utilisées.
Nettoyer l'extérieur de l'outil motorisé uniquement avec un chiffon doux légarement imbibé d'une solution savonneuse et essuyer minutieusement.

Ne jamais utiliser des solvants, de l'essence ou des diluants sur les parties en plastique; sinon le plastique risquerait de se dissoudre.

CONSERVER CES INSTRUCTIONS

ET

LES METTRE A LA DISPOSITION

DES AUTRES UTILISATEURS

DE CET OUTIL!

DESCRIPTION FONCTIONNELLE

REMARQUE:

Les informations continues dans ce mode d'emploi sont conçues pour assister l'utilisateur dans une utilisation sans danger et un entretien de l'outil motorisé.

Certaines illustrations dans ce mode d'emploi peuvent monrer des détails ou des accessoires différents de ceux de l'outil motorisé utilisé.

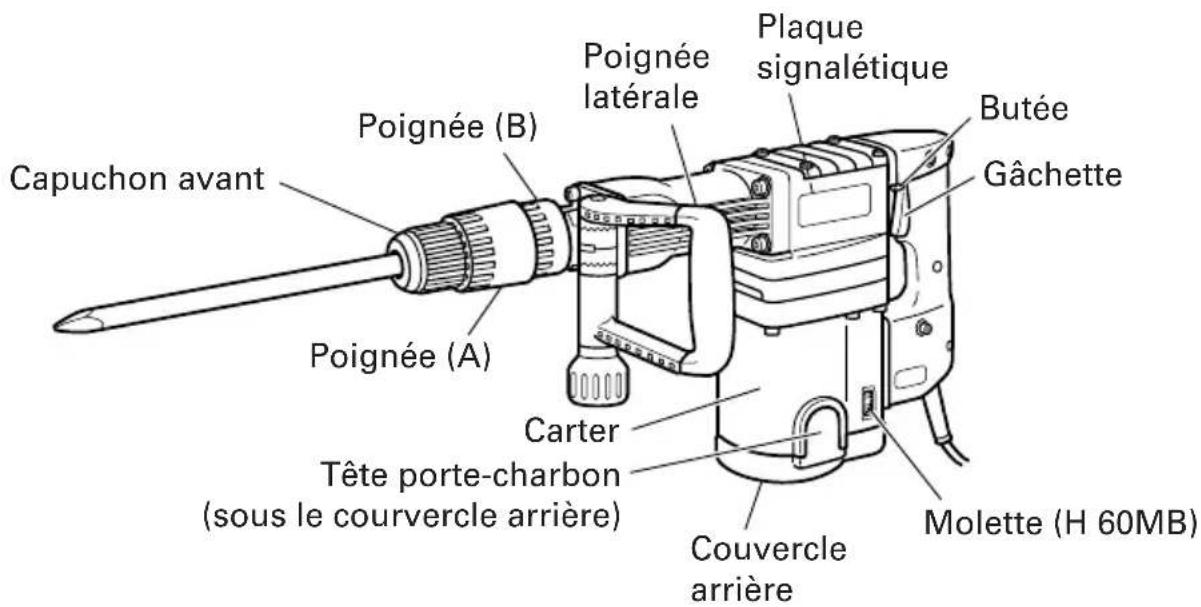

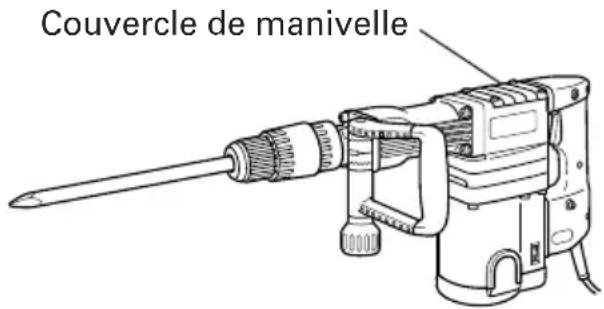

NOM DES PARTIES

Fig. 1

SPECIFICATIONS

Modèle H 60MA H 60MB
Moteur Moteur série monophasé à collecteur
Source d'alimentation Secteur, 115V	60 Hz, monophasé
Courant 11,9A
Nombre de percussions à pleine charge	1600/min. 900 – 1600/min.
Poids 23,1 lbs (10,5 kg)

ASSEMBLAGE

PRECAUTION:

Pour éviter tout risque d'accident, s'assurer que l'outil est étant et débranché du secteur.

REMARQUE:

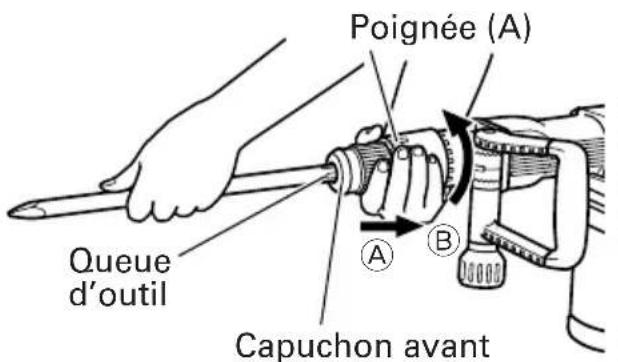

Lorsqu'on installe des outils, par exemple des pointes à béton, des couteaux, etc., bien veiller à utiliser les pieces d'origine conçues par notre société.

Fig. 2

1. Installation des outils

(1) Nettoyer la section de la queue de l'outil.

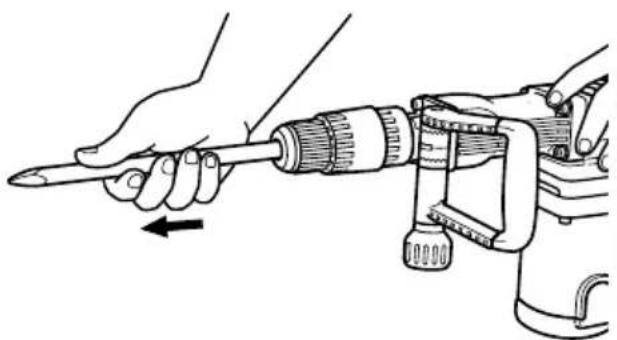

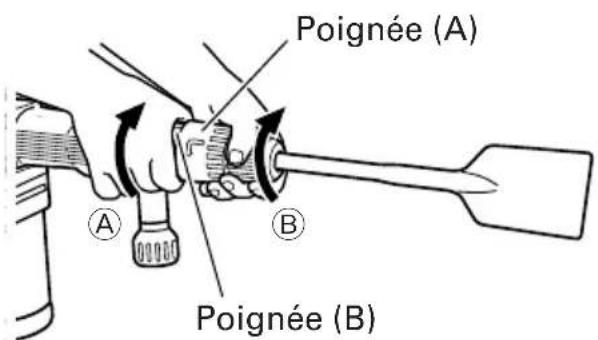

(2) Comme indiqué sur la Fig. 2, tirer sur la poignée (A) dans la direction A, et insérer l'outil dans l'un des orifices du capuchon avant rout en tournant dans la direction B.
(3) Régler la position de la rainure tout en tournant l'outil, et l'insérer encore davantage jusqu'à ce qu'il touche le fond de l'orifice.
(4) Ramener la poignee (A) sur sa position d'origine, tirer sur l'outil et vérifier qu'il est bloqué à fond. (Fig. 3)
2. Recherche de la position de travail de l'outil

L'outil peut tourner par paliers de 30 degrés et il peut être fixé sur l'un de ces 12 paliers.

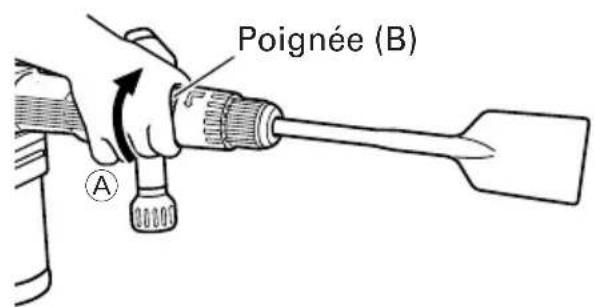

(1) Comme indiqué sur la Fig. 4, si l'on tourne la poignée (A) dans le sens (B) de telle sorte que la poignée (B) est tournée de 60 degrés dans le sens (A), il sera possible de modifier librement l'angle de la lame sur n'importe celle position.
(2) Comme indiqué sur la Fig. 5, si l'on tourne la poignée (B) de 60 degrés dans la direction A, la section qui supporte l'outil tourne automatiquement de 30 degrés. Si l'on repete cette opération, il est possible de modifier l'angle de la lame par paliers de 30 degrés.
(3) Libérer la poignée (B) et tourner l'outil, et vérifier qu'il est bloqué à fond.

Fig. 3

Fig. 4

Fig. 5

1. Retrait de l'outil

Comme indiqué sur la Fig. 2, tirer sur la poignée (A) et sortir l'outil rout en tournant dans la direction (B).

1. Déplacer la poignée latérale.

La poignée laterale peut se fixer à n'importe qu'elle position sur 360 degrés, et elle peut également être fixée sur n'importe qu'elle position en sens avant et arrière.

(1) Desserrer la poignée en tournant la saisie dans le sens de A comme indiqué à la Fig. 6.
(2) Régler la poignée à une position facilitant le fonctionnement vertical (de haut en bas), comme indiqué à la Fig. 7, la Fig. 8 et la Fig. 9.
(3) Tourner la saisie dans le sens de (B) et fixer la poignée.

Fig. 6 Fig. 7

Fig. 8 Fig. 9

FONCTIONNEMENT

APPLICATIONS

Broyage du beton, burinage, rainurage, coupe de barres, et enfoncement de pieux.

Experiments d'application:

Installation de tuyautage et de cablage, installation de facilités sanitaires, de machinerie, d'alimentation d'eau et de drainage, travaux interieurs, facilités de port et autres travaux de génie civil.

AVANT L'UTILISATION

1. Source d'alimentation

S'assurer que la source d'alimentation qui doit être utilisée est conforme à la source d'alimentation requise spécifiée sur la plaque signalétique du produit.

1. Interrupteur d'alimentation

S'assurer que l'interrupteur est sur la position OFF (arrêt). Si la fiche est connectée sur une prise alors que l'interrupteur est sur la position ON (marche), l'outil motorisé demarrera immédiatement risquant de cause de sérieuses blessures.

1. Cordon prolongateur

Quand la zone de travail est éloignée de la source d'alimentation, utiliser un cordon prolongateur d'épaissur et de capacité nominale suffisante. Le cordon prolongateur doit être aussi court que possible.

AVERTISSEMENT: Tout cordon endommagé devra être remplace ou réparé.

1. Verifier la prise

Si la prise reçoit la fiche avec beaucoup de jeu, elle doit être réparée. Contacter un electricien licencié pour réaliser les réparations nécessaires.

Si une telle prise défectueuse est utilisé, elle peut cause une surchauffe entrainant des dangers sérieux.

1. Vérification des conditions d'environnement

Vérifier que l'etat de l'aire de travail est conforme aux précautions.

1. Sélectionner le nombre de frappes (uniquement avec le modele H60MB)

(Fig. 10)

PRECAUTION:

N'effectueraucun réglage de la molettependant le fonctionnement.L'outil risque de pivoter si on le tient d'une seule main,ce qui pourrait provoquer un accident.

Français

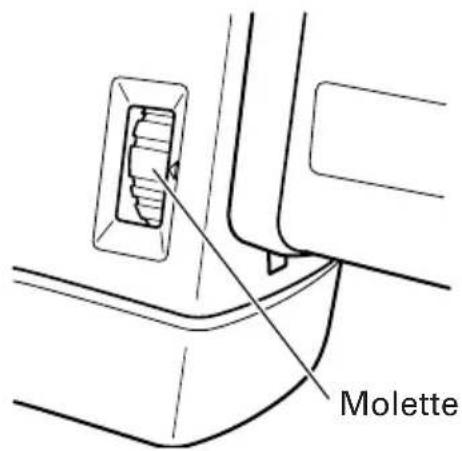

L'outil possède un circuit de commande électronique incorpore qui permet de régler le nombre de frappes directement. Pour profiter au maximum des possibités de l'outil, régler la molette en fonction du travail: burinage, démolition, ou de la qualité du matériel à buriner ou à démolir.

La graduation "1" de la molette représenté la vitesse minimale avec 900 frappes par minute, et la graduation "6" de la molette représenté la vitesse maximale avec 1600 frappes par minute.

Nombre de frappes standard

Molette	Nombre de frappes/mn
6 160	0
5 154	0
4 142	0
3 128	0
2 108	0
1 90	0

Fig. 10 (H 60MB)

COMMENT UTILISER LE MARTEAU PIQUEUR

1. ÀpRES avoir placé la pointe de l'outil sur la surface du béton, brancher l'outil sur ON.

L'interrupteur s'enclenché lorsqu'on tire la gachette et il se coupe quand on relâche la gachette.

Si l'on appuie sur la butée pendant qu'on appuie sur la gâchette de l'interrupteur, l'interrupteur reste enclenché, même si on relâche le doigt de la gâchette, ce qui est pratique pour un fonctionnement continu. Pour couper l'interrupteur, tirer à nouveau sur la gâchette; la butée se coupe.

1. En utilisant le poids à vide de la machine et en maintainant fermement le marteau avec les deux mains, le mouvement de recul peut être effectivement contrôle. Proceder avec un régime modéré; l'utilisation de trop de poussée pourrait réduire l'efficacité.

Fig. 11

PRECAUTION: ÀpRES une utilisation prolongée, le couvercle avant devient chaud. Faire attention de ne pas se brûler les mains.

ENTRETIEN ET INSPECTION

AVERTISSEMENT: S'assurer demettre l'interrupteur d'alimentation sur la position OFF et de déconnecter la fiche de la prise secteur avant l'entretien et l'inspection de la meuleuse.

1. Inspection de l'outil

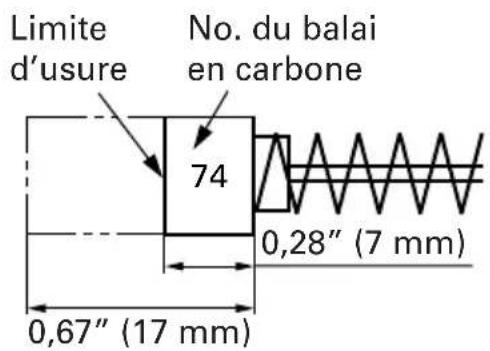

Etant donné que l'utilisation d'un outil émousse réduira le rendement et provoquera eventuellesment un manuvais fonctionnement du moteur, aiguiser ouremplacer l'outil des qu'une abrasion apparait.

1. Inspection des vis de montage

Inspector régulierement toutes les vis de montage et s'assurer qu'elles sont correctement serrées. Si l'une des vis était desserrée, la desserrer immédiatement.

AVERTISSEMENT: Utiliser la meuleuse avec des vis desserrées est extrémement dangereux.

1. Contrôle des balais en carbone (Fig. 12)

Le moteur utilise des balais en carbone qui sont des pieces qui s'usent. Quand ils sont usés ou pres de la "limite d'usure", il pourra en résultat un mauvais fonctionnement du moteur.

Quand le moteur est equipoé d'un balai en carbone à arrêt automatique, il s'arrête automatiquement. Remplacez alors les balais en carbone par des nouveaux et ayant les mêmes numérios que ceux montré sur la figure. En outre, toujours tenir les balais propres et veiller à ce qu'ils coulissant librement dans les supports.

Fig. 12

REMARQUE: Utiliser le balai en carbone HITACHI No. 74 indiqué sur la Fig. 12.

1. Remplacement des balais carbone (Voir la figure dans la section Nom des pieces)

Desserrer la vis de fixation puis retirer le couvercle arriere. Desserrer la tete portecharbon pour pouvoir retirer les balais carbone. Remplacer les balais carbone par des neufs, revisser la tete porte-charbon à fond, et remonter le couvercle arriere.

1. Remplacement de graisse

Cette machine est de construction entière hermétique pour la protégger contre la poussière et pour éviter les fuites de lubrifiant. Cet outil peut être utilisé sans replissage de graisse pendant une longue période de temps. Cependant, replacer la graisse pour ne pas écourter la durée de vie. Remplacer la graisse comme indiqué ci-dessous.

(1) Periode de remplacement

Contrôler la quantité de graisse en fonction de la durée de remplacement de la brosse de carbone. (Voir l'objet 3 de la section MAINTENANCE ET INSPECTION.)

Se procurer laGRAisse chez l'Agence de Service Autorisée Hitachi la plus proche.

Si vous doivent changer laGRAISSÉvous-mémeveuillez respecter les points suivants.

(2) Comment remplacer laGRAisse

PRECAUTION:

Avant de remplacer laGRAisse,fermer l'interrupteur et débrancher l'outil de la prise de courant.

①Démoner le couvercle de manivelle et essuyer complètement la venteGRAISSÉ à l'intérieur.
② Appliquer 2 oz (60g) (la quantité standard pour recouvrir la tige de connexion) deGRAISSE pour Marteau electrique Hitachi A dans le carter.
③ ÀpRES avoir remplace la graisse, remonter fermement le carter. A ce moment, ne pas endommager ni desserrer le joint d'huile.

Fig. 13

NOTA:

LaGRAISSEPourMarteauelectriqueHitachiAestdu typeaviscositefaible;quand letube est vide,adressez-vousaayoteAgentdeServiceAutoriseHitachi pouryouenprocuerrunnouveau.
Ne pasmettre trop de graisse. Sinon, l'outil ne fonctionnera plus correctement.

6. Service après-vente et reparations

Tous les outils motorisés de qualité auront eventuèlement besoin d'une réparation ou du remplacement d'une piece à cause de l'usure normale de l'outil. Pour assurer que seules des pieces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être effectuels uniquement par UN CENTRE DE SERVICE HITACHI AUTORISE.

ACCESSIONS

AVERTISSEMENT: Les accessoires pour cet outil motorisé sont mentionnés dans ce mode d'emploi.

L'utilisation de tout autre attachment ou accessoire peut être dangereux et peut cause des blessures ou des dommages mécaniques.

REMARQUE:

Les accessoires sont sujets à changement sans obligation de la part de HITACHI.

ACCESSIONS STANDARD

(1) Pointe de broyage (Tige SDS max.) (No. de code 313471)
(2)Boiter (No.de code 317125) 1
(3) Poignée latérale (No. de code 317103) 1
(4) Clé Allen (pour vis de 8 mm) (No. de code 872422)

ACCESSIONS SUR OPTION.... vendus séparément

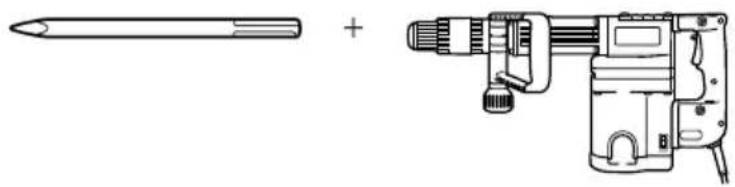

Broyage

(1) Pointe de broyage (Tige SDS max.)

Longueur hors tout 11	-1/32" (280 mm) 15	3/4" (400 mm)
No. de code 313471 31	3472

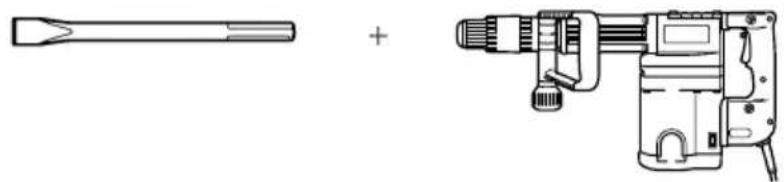

Creusage de rainures et cassure des angles

(1) Ciseau à froid (Tige SDS max.)

Longueur hors tout 11	-1/32" (280 mm) 15	3/4" (400 mm)
No. de code 313473 31	3474

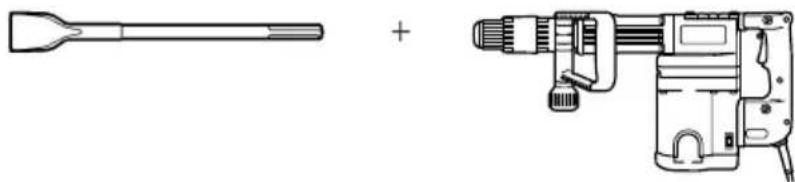

Coupage d'asphalte

(1) Fraise (Tige SDS max.)

Longueur hors tout 15-3/4" (400 mm)

No. de code 313475

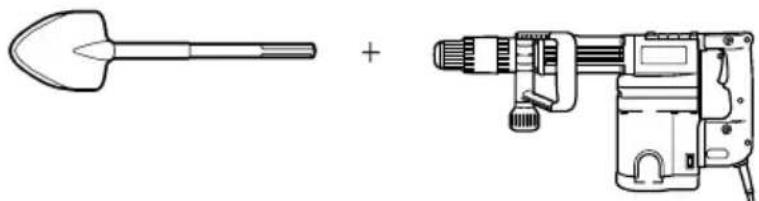

Puisage

(1) Scoop (Tige SDS max.)

Longueur hors tout 15	3/4" (400 mm)
No. de code 313476

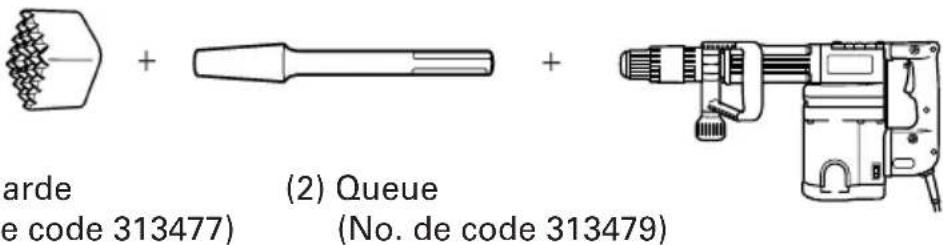

Odegrossissage

(1) Boucharde (No. de code 313477)

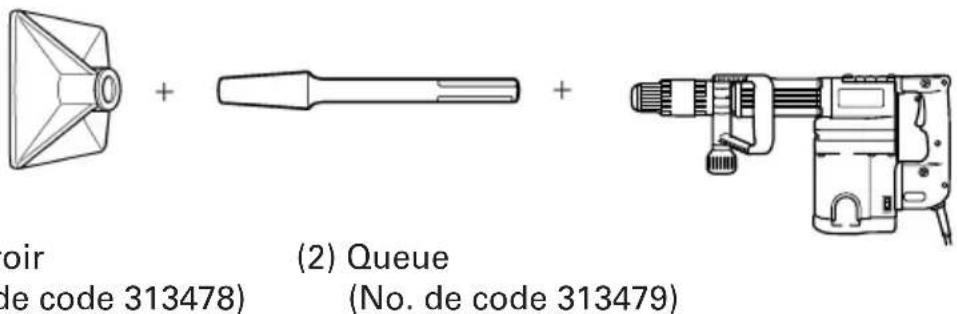

Bourrage

(1) Bourroir (No. de code 313478)

Graisse A pour marteau

70 g (en tube) (No. de code 981840)

30 g (en tube) (No. de code 308471)

REMARQUE:

Les specifications sont sujettes à modification sans aucune obligation de la part de HITACHI.

INFORMACION IMPORTANTE

La poussière résultat d'un ponçage, d'un sciage, d'un meulage, d'un perçage ou de toute autre activité de construction renferme des produits chimiques qui sont connus par l'Etat de Californie pour causeir des cancers, des defaults de naissance et autres anomalies de reproduction. Nous enumerons ci-dessus certains de ces produits chimiques:

-Plomb des peintres à base de plomb,
Silice cristalline des briques et du ciment et autres materiaux de maconnerie, et
- Arsenic et chrome du bois d'oeuvre traité chimiquement.

Le risque d'exposition à ces substances varie en fonction de la fréquence d'exécution de ce genre de travail. Pour réduire l'exposition à ces produits chimiques, travailler dans un lieu bien ventilé, et porter un équipement de protection agrée, par exemple un masque anti-poussière spécialement concu pour filter les particules microscopiques.

ADVERTENCIA:
