MODE D'EMPLOI RC18015xs+ SYNOLOGY

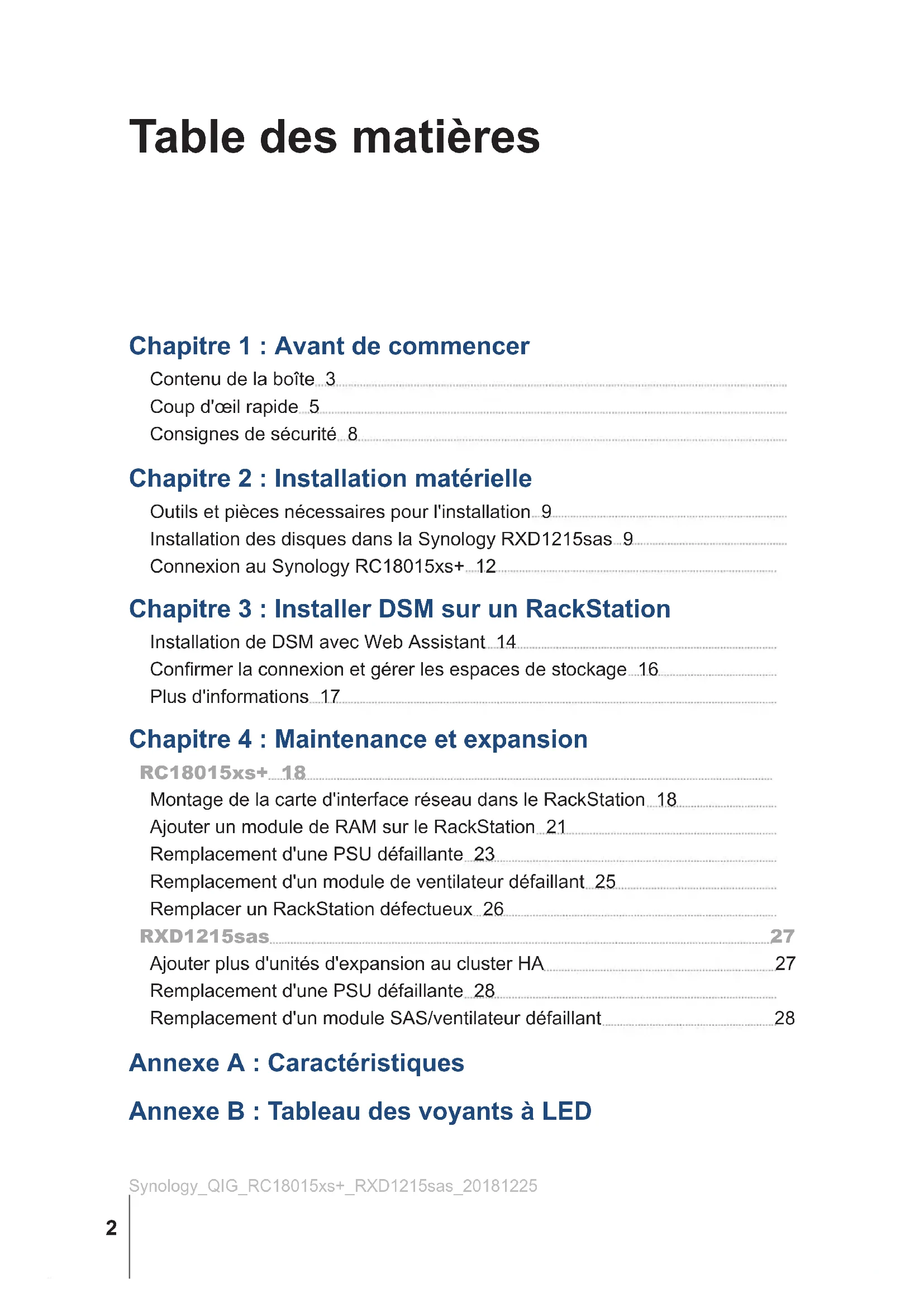

Chapitre 1 : Avant de commencer

Contenu de la boîte 3 Coup d'œil rapide 5 Consignes de sécurité 8

Chapitre 2 : Installation matérielle

Outils et pièces nécessaires pour l'installation 9 Installation des disques dans la Synology RXD1215sas 9 Connexion au Synology RC18015xs+ 12

Chapitre 3 : Installer DSM sur un RackStation

Installation de DSM avec Web Assistant 14 Conrmer la connexion et gérer les espaces de stockage 16 Plus d'informations 17

Chapitre 4 : Maintenance et expansion

RC18015xs+ 18 Montage de la carte d'interface réseau dans le RackStation 18 Ajouter un module de RAM sur le RackStation 21 Remplacement d'une PSU défaillante 23 Remplacement d'un module de ventilateur défaillant 25 Remplacer un RackStation défectueux 26 RXD1215sas 27 Ajouter plus d'unités d'expansion au cluster HA 27 Remplacement d'une PSU défaillante 28 Remplacement d'un module SAS/ventilateur défaillant 28 Annexe A : Caractéristiques Annexe B : Tableau des voyants à LED Synology_QIG_RC18015xs+_RXD1215sas_20181225 Table des matières3

Chapitre Table des matières Nous vous remercions d'avoir acheté le Synology RackStation RC18015xs+ / l'unité d'expansion RXD1215sas ! Avant d'installer votre nouveau RackStation/unité d'expansion, veuillez vérier le contenu du colis an de vous assurer que vous avez reçu les éléments ci-dessous.* Veillez également à lire attentivement les instructions de sécurité pour éviter de vous blesser ou d'endommager vos produits Synology. Dans les chapitres suivant, nous vous expliquerons comment congurer et commencer à utiliser le RackStation et les unités d'expansion.* Le Synology RackStation RC18015xs+ et l'unité d'expansion RXD1215sas sont vendus séparément.Remarque : Le RC18015xs+ est conçu pour fonctionner en tant que cluster high-availability (HA). Deux RC18015xs+ et au moins une unité d'expansion RXD1215sas sont nécessaires pour congurer et congurer l'ensemble du système et le faire fonctionner normalement. Contenu de la boîte RC18015xs+ Unité principale x 1Cordon d'alimentation secteur x 2Guide d'installation rapide x 1 Avant de commencer4

Chapitre 1 : Avant de commencer

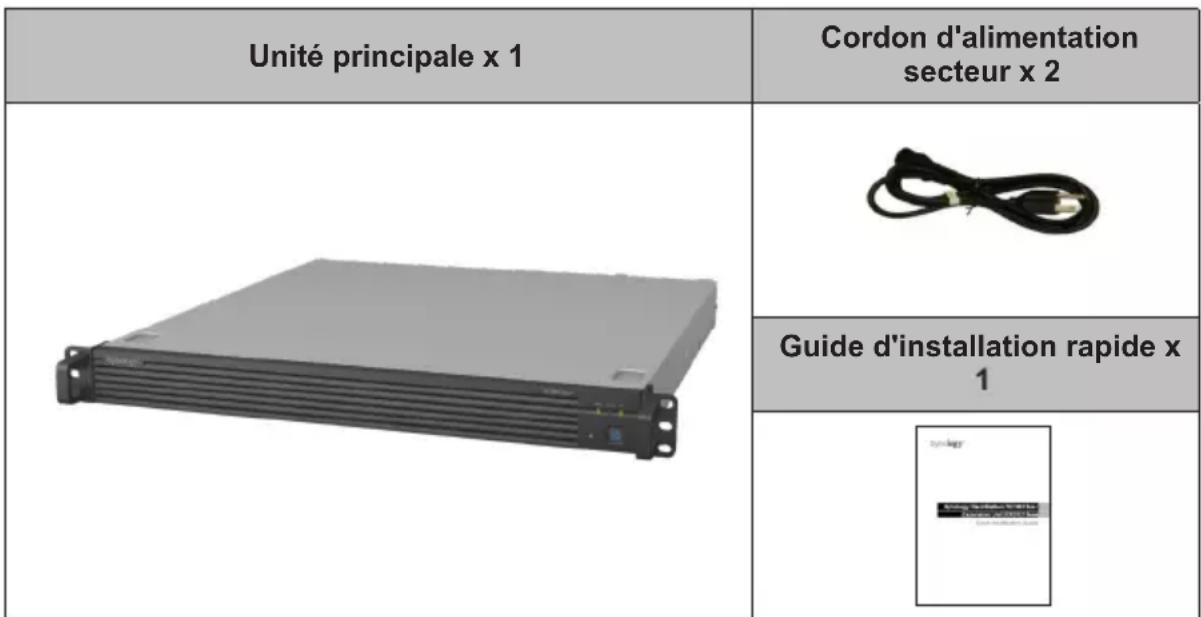

RXD1215sas Unité d'expansion x 1 Cordon d'alimentation secteur x 2 Guide d'installation rapide x

Vis pour disque 3,5” x 52 Vis pour disque 2,5” x 52 Câble Mini-SAS x 2Chapitre 1 : Avant de commencer

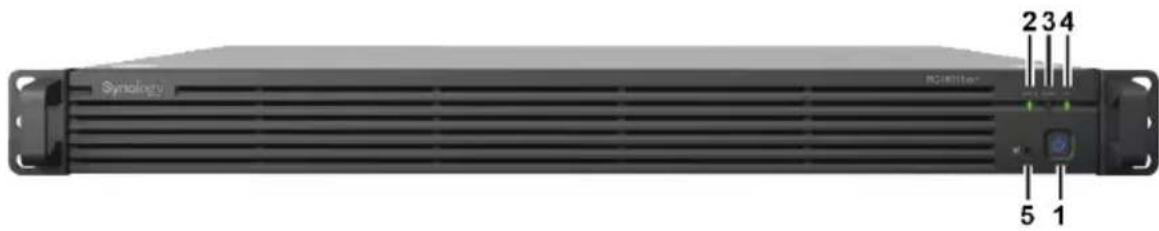

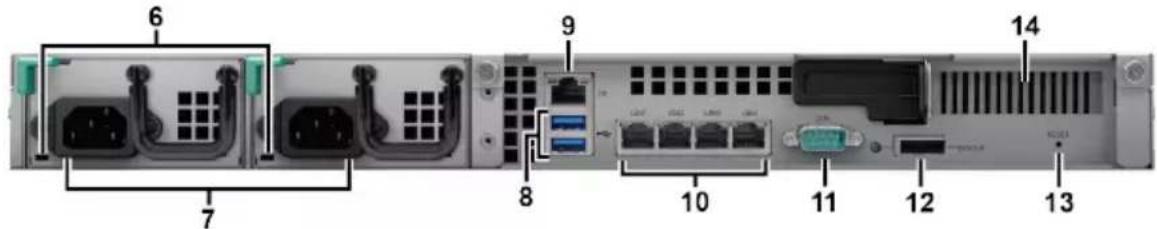

Coup d'œil rapide RC18015xs+ Avant Retour

Nom de l'élément Emplacement Description

Bouton d'alimentation et indicateurAvant

1. Appuyez pour allumer le RackStation.

2. Pour éteindre le RackStation, appuyez et maintenez

le bouton d'alimentation jusqu'à ce que vous entendiez un « bip » et que le voyant d'alimentation commence à clignoter. Pour plus de renseignements, voir Annexe B : Tableau des voyants à LED RC18015xs+ , page 34.

Voyant STATUS Afche l'état du système. Pour plus de renseignements, voir Annexe B : Tableau des voyants à LED RC18015xs+ , page 34.

Voyant ALERT Afche les avertissements concernant l'état du ventilateur ou de la température. Pour plus de renseignements, voir Annexe B : Tableau des voyants à LED RC18015xs+ , page 34.

Voyant HA Afche l'état du cluster high-availability (HA). Pour plus de renseignements, voir Annexe B : Tableau des voyants à LED RC18015xs+ , page 34.

Bouton de désactivation du bip Appuyez pour désactiver les bips émis en cas de dysfonctionnement.

Voyant PSURetour Afche l'état de l'unité d'alimentation (PSU). Pour plus de renseignements, voir Annexe B : Tableau des voyants à LED RC18015xs+ , page 34.

Port d'alimentation Branchez ici les cordons d'alimentation.6

Chapitre 1 : Avant de commencer

Nom de l'élément Emplacement Description

Port USB 3.0 Retour Connectez ici des disques externes à votre RackStation. Remarque : Les périphériques autres que le stockage ne sont pas pris en charge. Les lecteurs externes USB ne peuvent être utilisés que sur le RackStation servant de serveur actif. Pour plus d'informations, reportez- vous à Aide de DiskStation Manager (DSM)

Port LAN Heartbeat Connectez l'autre RackStation RC18015xs+ à l'aide d'un cordon RJ-45 ici pour établir la cluster HA.

Port LAN Connectez les câbles réseau ici.

Port console Ce port n'est utilisé que pour la fabrication.

Port SAS-OUT Connectez le port SAS-IN de l'unité d'extension à l'aide d'un câble mini-SAS.

1. Appuyez et maintenez jusqu'à ce que vous

entendiez un bip pour restaurer l'adresse IP par défaut, le serveur DNS, et les mots de passe pour le compte admin

2. Appuyez de manière prolongée jusqu'à ce que

vous entendiez un bip, puis appuyez à nouveau de manière prolongée jusqu'à ce que vous entendiez trois bips pour remettre le RackStation en état Non installé , an de pouvoir réinstaller DSM.

Emplacement pour extension PCI Express Prend en charge une carte d'extension d'interface réseau PCIe x8. Pour de plus amples informations, veuillez consulter

Chapitre 4 : Attach a Network

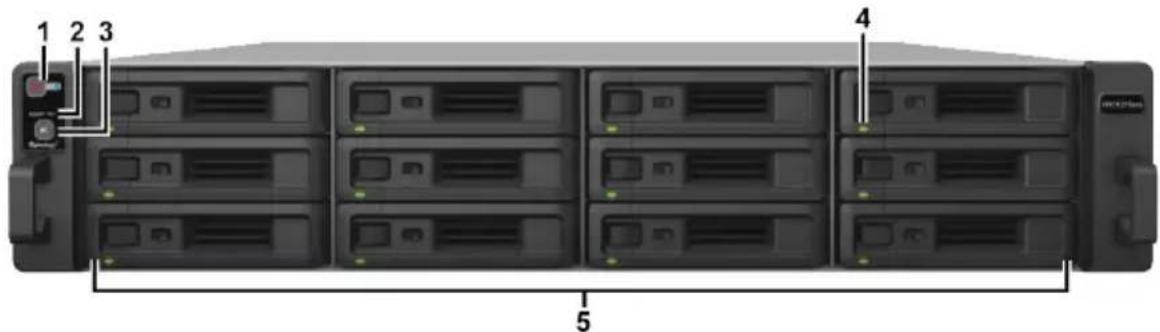

Interface Card to the RackStation , page 18. RXD1215sas Avant RetourChapitre 1 : Avant de commencer

Nom de l'élément Emplacement Description

Bouton d'alimentation et indicateur Avant Appuyez pour mettre manuellement sous tension l'unité d'expansion. Remarque : Lorsque l'unité d'extension fonctionne dans un cluster HA, vous ne pouvez pas forcer son arrêt en appuyant sur son bouton d'alimentation et en le maintenant enfoncé.

Voyant ALERT Afche les avertissements concernant l'état du ventilateur ou de la température. Pour plus de renseignements, voir Annexe B : Tableau des voyants à LED RXD1215sas , page 35.

Bouton de désactivation du bip Appuyez pour désactiver les bips émis en cas de dysfonctionnement.

Voyants d’état de disque dur Afche l'état des disques durs. Pour plus de renseignements, voir Annexe B : Tableau des voyants à LED RXD1215sas , page 35.

Tiroir à disque dur Installez les disques (disque durs ou SSD) ici.

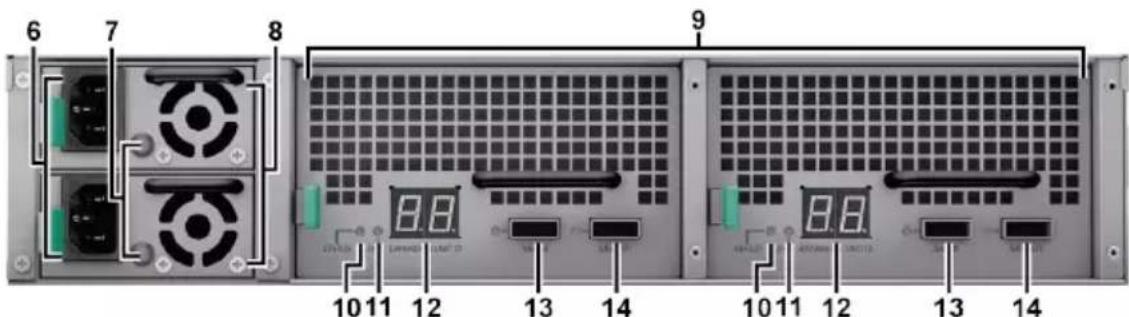

Port d'alimentation Retour Branchez ici les cordons d'alimentation.

Voyant PSU Afche l'état de la PSU. Pour plus de renseignements, voir Annexe B : Tableau des voyants à LED RXD1215sas , page 35.

Ventilateur de la PSU Élimine l'excès de chaleur et refroidit l'unité d'alimentation (PSU).

Modules SAS Chaque module doit être connecté à un RackStation ou au module SAS du même côté d’une autre unité d’extension.

Voyant STATUS Afche l'état du module. Pour plus de renseignements, voir Annexe B : Tableau des voyants à LED RXD1215sas , page 35.

Voyant ALERT Afche des avertissements concernant l’état des ventilateurs du module. Pour plus de renseignements, voir Annexe B : Tableau des voyants à LED RXD1215sas , page 35.

Voyant d'identication de l'unité d'expansion Indique le numéro identiant l'unité d'expansion.

Port SAS-IN Se connecte sur le port SAS-OUT d'un RackStation ou d'une autre unité d'expansion.

Port SAS-OUT Se connecte sur le port SAS-IN ou d'une autre unité d'expansion.8

Chapitre 1 : Avant de commencer

Consignes de sécurité Évitez l'exposition directe à la lumière solaire ou la proximité avec des produits chimiques. Assurez-vous que l'environnement ne subit pas de changements brusques de température ou d'humidité. Placez toujours le produit avec le côté droit dirigé vers le haut. Ne pas placer près de liquides. Avant de nettoyer, débranchez d'abord le cordon d'alimentation. Essuyez l'appareil avec des serviettes en papier humides. N'utilisez pas de produits chimiques ou de nettoyants en aérosol. An d'éviter de faire tomber l'unité, ne la placez pas sur des chariots ou des surfaces instables. Le cordon d'alimentation doit être branché sur une prise secteur correspondant à la tension appropriée. Assurez-vous que la tension CA fournie est correcte et stable. Pour mettre l'appareil complètement hors tension, assurez-vous que tous les cordons d'alimentation sont débranchés de la source d'alimentation. Risque d'explosion si la batterie est remplacée par un type incorrect. Éliminez les batteries usagées de façon appropriée.9

Chapitre Outils et pièces nécessaires pour l'installation

• Au moins trois disques durs SAS de 3,5” ou 2,5” (Consultez www.synology. com pour connaître les modèles de disques durs compatibles.) Avertissement :1. Si vous installez un disque dur qui contient des données, le système formate le disque et efface toutes les données. Si vous avez toujours besoin des données, sauvegardez-les avant l'installation.2. Les disques SATA ne sont pas pris en charge dans la RXD1215sas. Installation des disques dans la Synology RXD1215sas

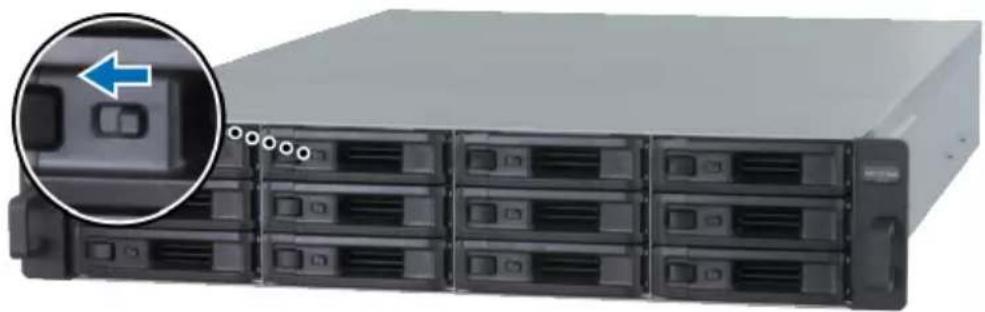

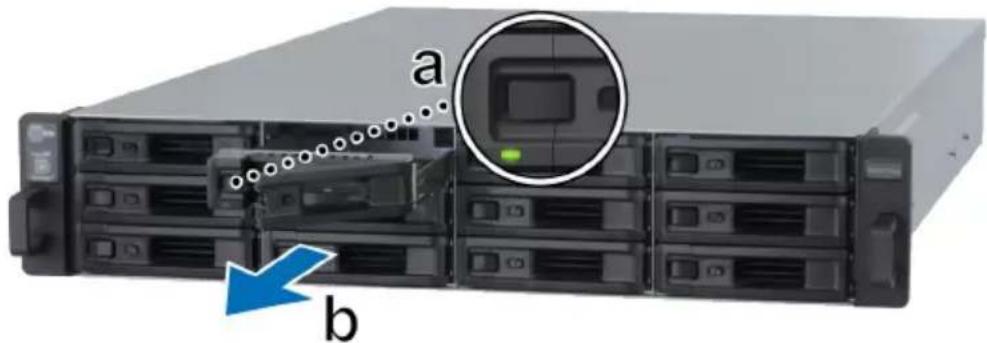

Ouvrez le tiroir du disque dur.

Cherchez le petit bouton situé du côté gauche de la poignée du tiroir du disque dur. Appuyez sur le bouton pour éjecter la poignée du tiroir du disque dur.

Tirez la poignée du tiroir du disque dur comme illustré ci-dessus. Installation matérielle10

Chapitre 2 : Installation matérielle

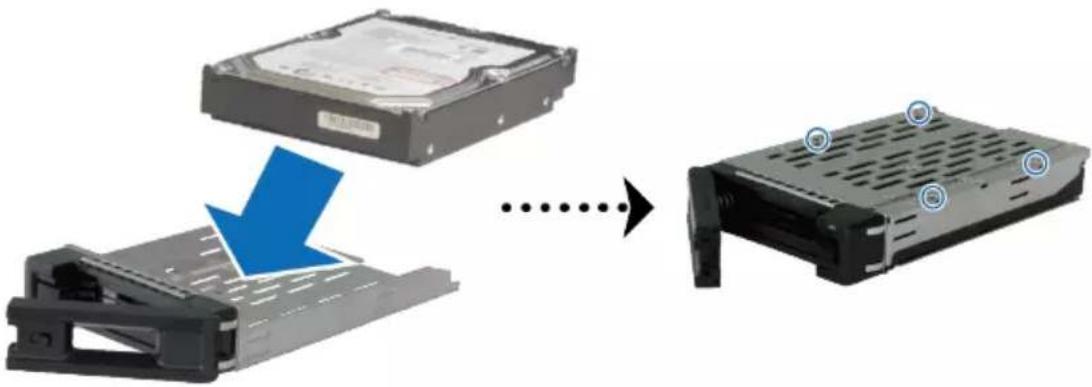

Installation des disques :

Pour les disques durs 3.5" : Placez le disque dans le tiroir à disque dur. Retournez le tiroir et serrez les vis aux quatre points indiqués ci-dessous pour xer le disque dur.

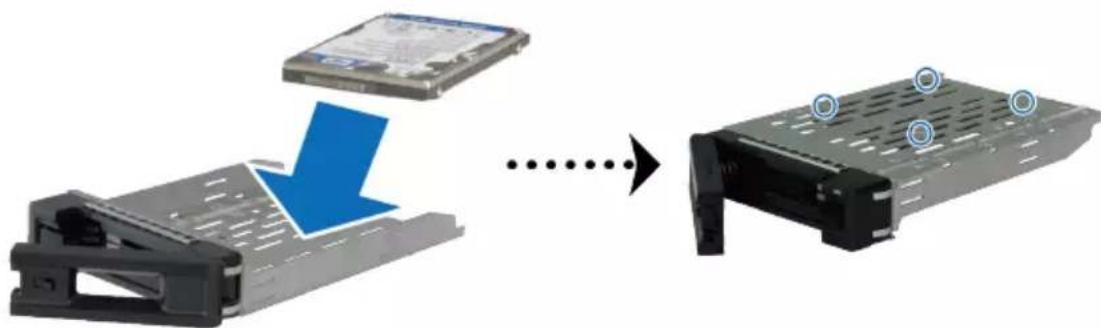

Pour les disques durs 2.5" : Placez le disque dans le tiroir à disque dur. Retournez le tiroir et serrez les vis aux quatre points indiqués ci-dessous pour xer le disque dur.

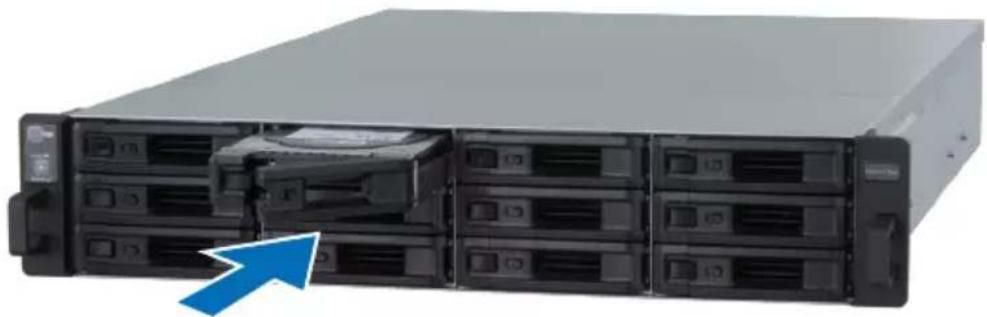

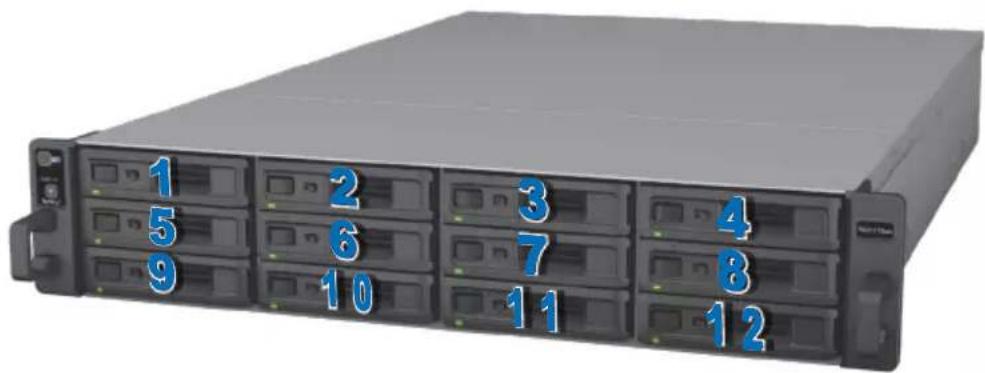

Insérez le plateau de disque dans la baie de disque vide. Remarque :

1. veillez à pousser la baie à fond. Sinon le disque dur risque de ne pas

fonctionner correctement.

2. Le cluster HA avec RackStation RC18015xs+ requiert au moins

trois disques dans la ou les unités d'expansion pour fonctionner normalement.Chapitre 2 : Installation matérielle

Poussez la poignée pour xer le tiroir pour disque dur. Poussez le commutateur situé sur la poignée du tiroir du disque dur vers la gauche pour verrouiller le tiroir du disque dur. Répétez les étapes ci-dessus pour monter les autres disques durs que vous avez préparés. Les disques sont numérotés selon le schéma ci-dessous.

Remarque : si vous voulez mettre en place une conguration RAID, il est recommandé d'installer des disques durs de même taille pour optimiser l'utilisation de la capacité de disque.12

Chapitre 2 : Installation matérielle

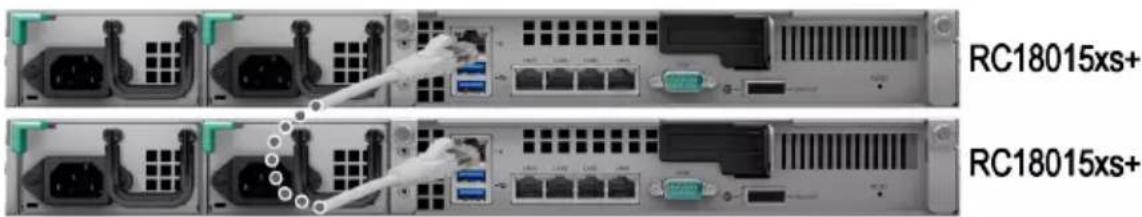

Utilisez au moins un câble LAN pour connecter chaque unité RackStation à votre commutateur, routeur ou concentrateur. Remarque : Les deux RackStation du cluster HA doivent être connectés au réseau de manière identique. Par exemple, si vous connectez deux câbles LAN aux ports des réseaux LAN1 et 3 sur un RackStation, vous devez également connecter deux câbles LAN aux ports des réseaux LAN 1 et LAN 3 de l'autre RackStation.

Connectez une extrémité du câble LAN au port Heartbeat LAN d'un RackStation et l'autre au port Heartbeat LAN de l'autre RackStation.

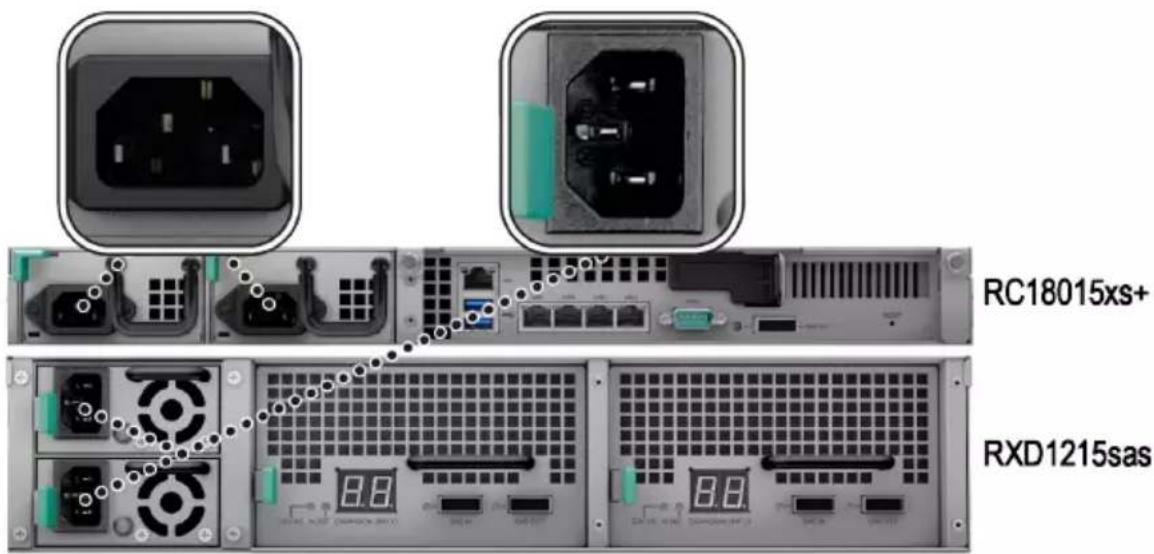

Connectez une extrémité des cordons d'alimentation aux ports d'alimentation de chaque RackStation et de chaque unité d'extension, et l'autre aux prises d'alimentation.Chapitre 2 : Installation matérielle

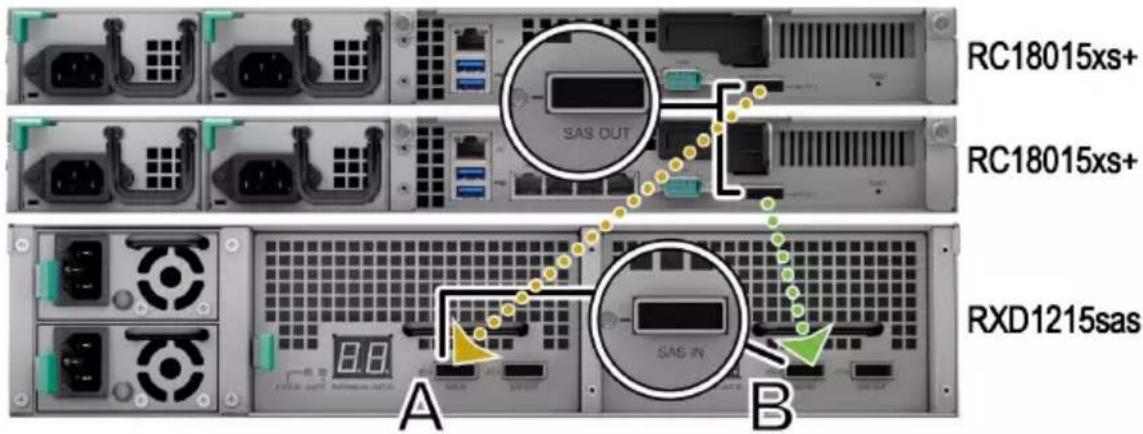

Connectez l'unité d'expansion aux deux RackStation à l'aide de câbles mini- SAS.

Connectez une extrémité du câble mini-SAS au port SAS-OUT d'un RackStation et l'autre extrémité au port SAS-IN du module SAS A

l'unité d'expansion.

Connectez une extrémité du câble mini-SAS au port SAS-OUT de l'autre RackStation et l'autre extrémité au port SAS-IN du module SAS B

l'unité d'expansion. Remarque : Pour ajouter d'avantage d'unités d'extension, veuillez vous reporter à Add More Expansion Units to the HA Cluster , page 27.

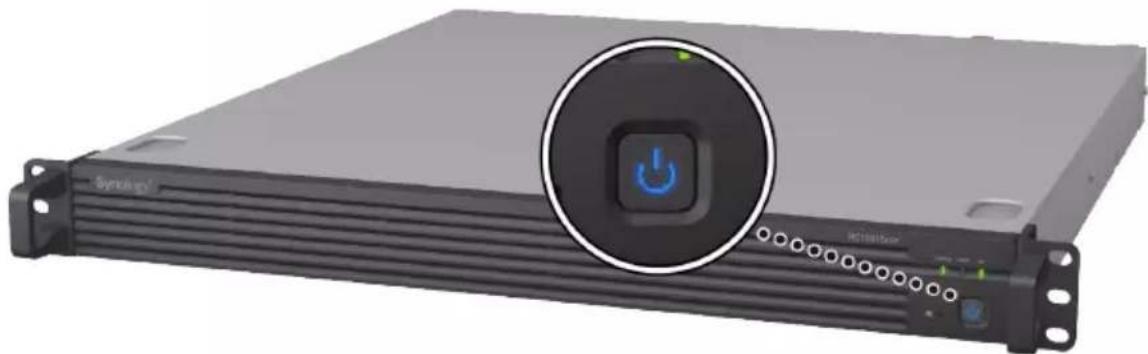

Mettez le RackStation sous tension. Remarque :

1. Lorsque les RackStation sont en fonctionnement normal, vos unités

d'expansion se mettent automatiquement sous tension si elles sont correctement connectées. Toutefois, si vous retirez directement le câble mini-SAS du système en cours de fonctionnement, vous devrez appuyer manuellement sur le bouton d'alimentation lors de la prochaine connexion des unités d'expansion au système.

2. Nous vous recommandons d'allumer les deux RackStation avant de procéder

à l'installation de DSM et à la conguration du cluster HA. Si vous n'allumez qu'un seul RackStation pour installer DSM, vous devrez toujours allumer manuellement l'autre RackStation après l'installation an de poursuivre la conguration du cluster HA.14

Chapitre Une fois que l'installation matérielle est terminée, veuillez installer DiskStation Manager (DSM) – un système d'exploitation à interface Web de Synology - sur votre RackStation. Installation de DSM avec Web Assistant Votre RackStation est livré avec un outil intégré appelé Web Assistant qui vous aide à télécharger la dernière version de DSM depuis l'Internet et à l'installer sur votre RackStation. An d'utiliser Web Assistant, veuillez suivre les étapes ci-dessous.

Mettez le RackStation sous tension. Remarque : Si vous congurez deux unités RackStation pour créer un cluster HA, il est vivement recommandé d'allumer les deux RackStation avant de poursuivre l'installation de DSM.

Ouvrez un navigateur Web sur un ordinateur situé sur le même réseau que le ou les RackStation.

Saisissez l'une des chaînes suivantes dans la barre d'adresse de votre navigateur : a nd.synology.com b rackstation:5000

Web Assistant sera lancé sur votre navigateur Web. Il recherche et trouve votre RackStation sur le réseau local. L'état du RackStation doit être Non installé

Sélectionnez l'une des unités RackStation, puis cliquez sur Congurer pour lancer le processus de conguration et suivez les instructions à l'écran. Ce RackStation servira de serveur actif après l’installation. Remarque :1. Si vous êtes informé que l'installation a démarré sur l'autre serveur, suivez simplement les instructions à l'écran pour poursuivre le processus d'installation.2. Le RackStation doit être connecté à Internet pour installer DSM avec Web Assistant.3. Navigateurs suggérés : Chrome, Firefox.4. Les unités RackStation et l'ordinateur doivent tous deux se trouver sur le même réseau local. Installer DSM sur un RackStationChapitre 3 : Installer DSM sur un RackStation

Si vous quittez accidentellement le processus d'installation avant la n, accédez à nouveau nd.synology.com pour rechercher le modèle RC18015xs+ doté du statut Prêt et connectez-vous au DSM en tant qu' admin (nom du compte administratif par défaut) en laissant le mot de passe vide. Remarque :

1. Le système vous guidera tout au long de l'installation de DSM et de la

création d'un cluster HA.

2. Une fois l'installation terminée, nous vous recommandons vivement de

dénir une adresse IP statique pour vos unités RackStation dans DSM

Interface réseau an de garantir le fonctionnement normal des fonctions de basculement ou de permutation.

3. Pour surveiller l’état du cluster HA ou congurer ses paramètres, accédez

Chapitre 3 : Installer DSM sur un RackStation

Conrmer la connexion et gérer les espaces de stockage

Connectez-vous au DiskStation Manager (DSM) du RackStation.

Accédez à Menu principal

Gestionnaire de stockage

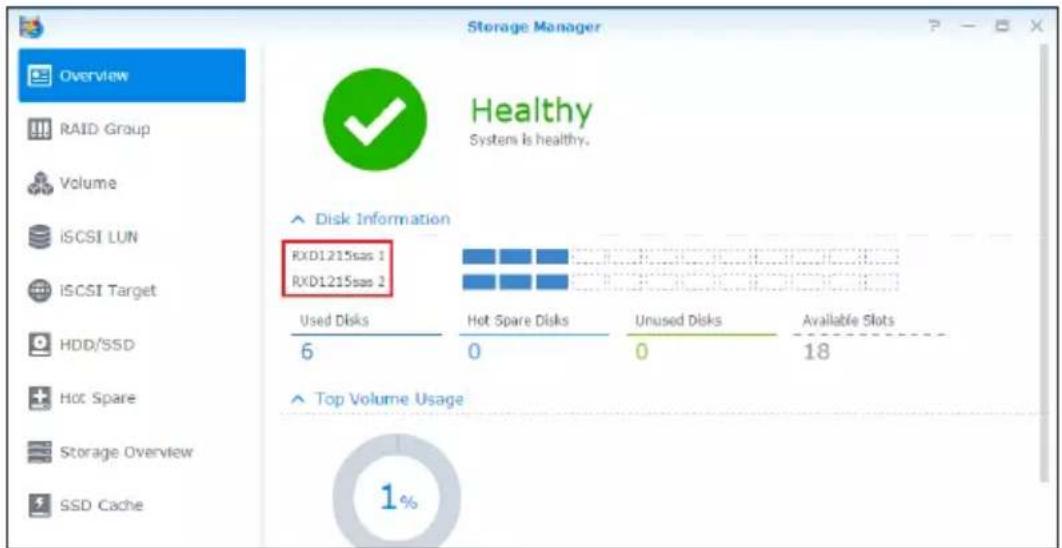

Vue d'ensemble pour conrmer que la ou les unités d'expansions sont bien connectées.

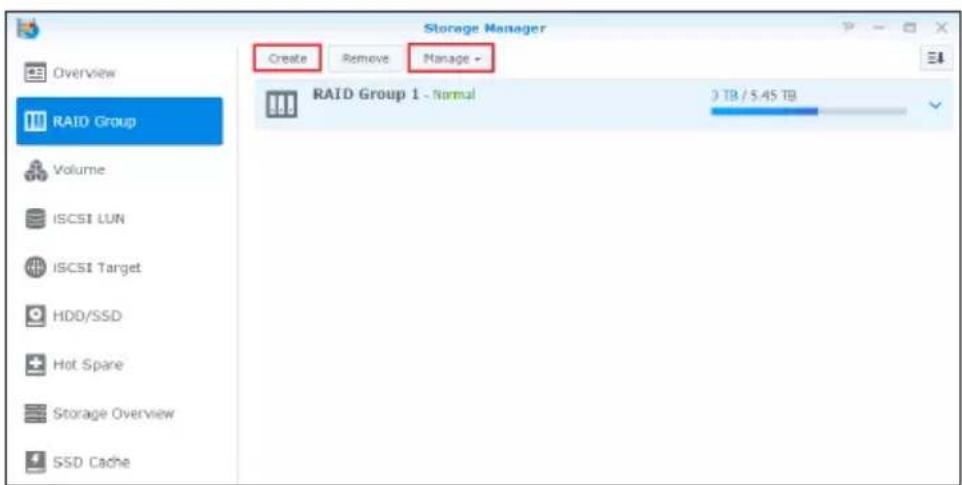

Accédez à Groupe RAID , dans le volet de gauche, pour gérer la création ou l'extension de l'espace de stockage.

• Si vous souhaitez créer un nouveau groupe RAID, cliquez sur Créer

suivez l'assistant pour effectuer la création.

• Si vous souhaitez étendre un groupe RAID, sélectionnez le groupe RAID que vous souhaitez étendre dans la liste des groupes, cliquez sur Gérer

Ajouter un disque et suivez l'assistant pour procéder à l'extension.Chapitre 3 : Installer DSM sur un RackStation

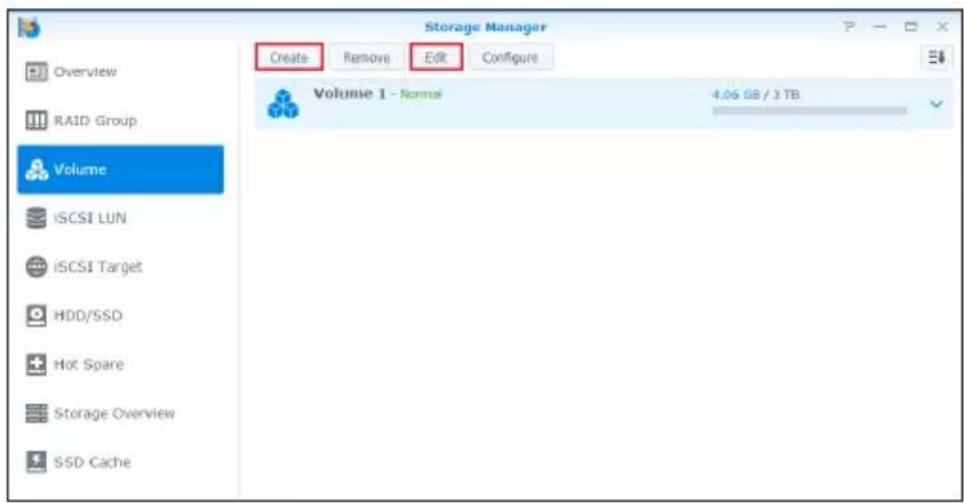

Une fois le groupe RAID prêt, accédez à Volume , dans le volet de gauche, pour gérer les volumes.

• Si vous souhaitez créer un nouveau volume sur l'extension, cliquez sur Créer et suivez les instructions de l'assistant.

• Si vous souhaitez étendre un volume existant, sélectionnez-le dans la liste des volumes, cliquez sur Modier et suivez les instructions de l'assistant.

Pour plus d'informations sur la gestion des volumes, reportez vous à Aide DSM

Gestionnaire de stockage

Limites : Avant d'utiliser cette unité d'expansion, consultez les limitations ci- dessous.

1. Cette unité d'extension ne peut être utilisée que dans un cluster HA avec un

maximum de deux Synology RackStation RC18015xs+.

2. Les deux RackStation doivent partager les mêmes unités d'expansion.

Cela ne fonctionnera pas si un RackStation est connecté à certaines unités d'expansion alors que l'autre unité RackStation est connectée à d'autres unités d'expansion. Plus d'informations Félicitations ! Votre cluster HA avec le RackStation RC18015xs+ et une ou des unités d'expansion RXD1215sas est maintenant conguré. Pour de plus amples informations ou des ressources en lignes, veuillez consulter www. synology.com

Chapitre RC18015xs+ Remarque : Avant de mettre hors tension et de déconnecter le RackStation servant de serveur actif, effectuez manuellement un basculement dans DSM an de réduire les temps d'arrêt du service. Pour plus d'informations, reportez-vous à Aide DSM > High Availability Manager

Montage de la carte d'interface réseau dans le RackStation Le RackStation RC18015xs+ prend en charge une carte d'interface réseau supplémentaire PCIe x8. Consultez les instructions ci-dessous pour ouvrir le RackStation et connecter une carte d’interface réseau.Remarque :1. Une fois que vous avez connecté une carte d'interface réseau à l'une des RackStation d'un cluster HA (le cas échéant), vous devez connecter une autre carte d'interface réseau du même modèle à l'autre RackStation.2. Pour les modèles de cartes d'interface réseau compatibles, visitez le site www.synology.com

Éteignez votre RackStation. Débranchez tous les câbles reliés à votre RackStation pour prévenir tout dommage éventuel. Maintenance et expansionChapitre 4 : Maintenance et expansion

Ouvrez le RackStation en retirant le capot supérieur.

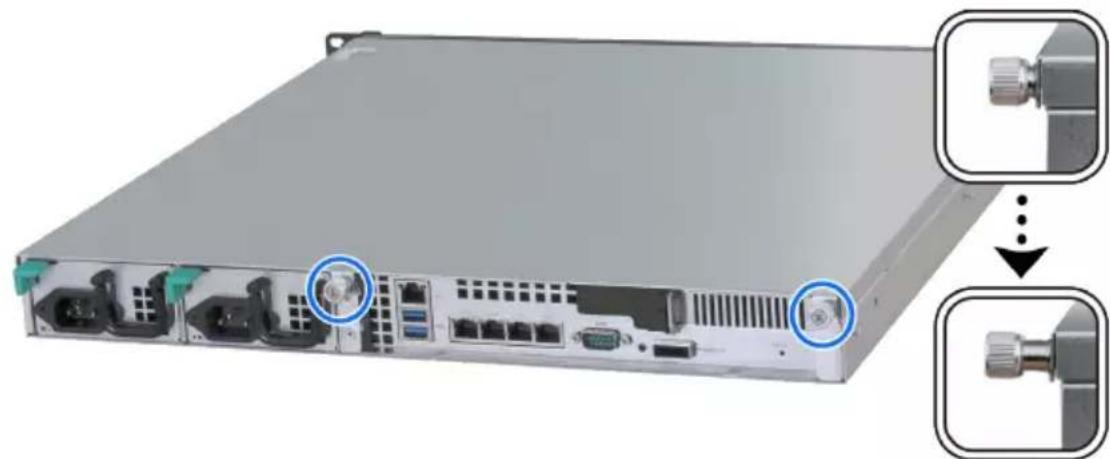

Desserrez les deux vis à l'arrière du modèle en tenant le capot supérieur du châssis en les tournant dans le sens contraire des aiguilles d'une montre.

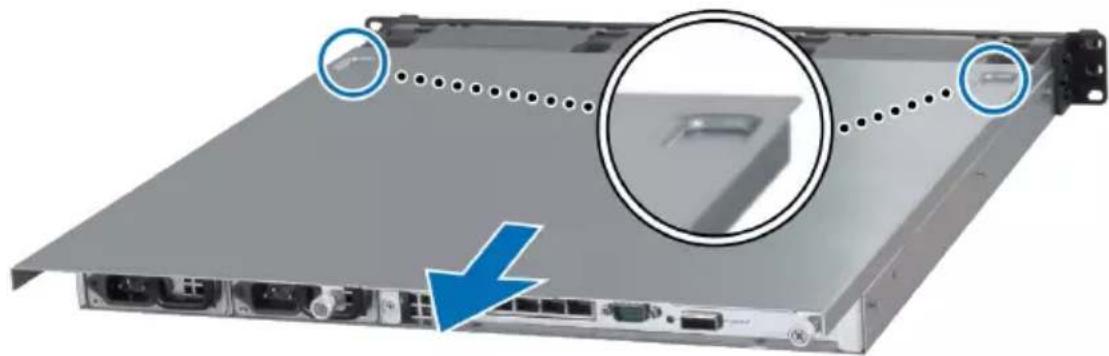

Retirez le capot supérieur en saisissant fermement les rainures du pouce et en tirant dans la direction indiquée ci-dessous, puis mettez le capot supérieur de côté. Remarque : lorsque vous retirez le cache supérieur, vous exposez des composants internes sensibles. Évitez de toucher autre chose que les éléments indiqués dans les étapes suivantes.20

Chapitre 4 : Maintenance et expansion

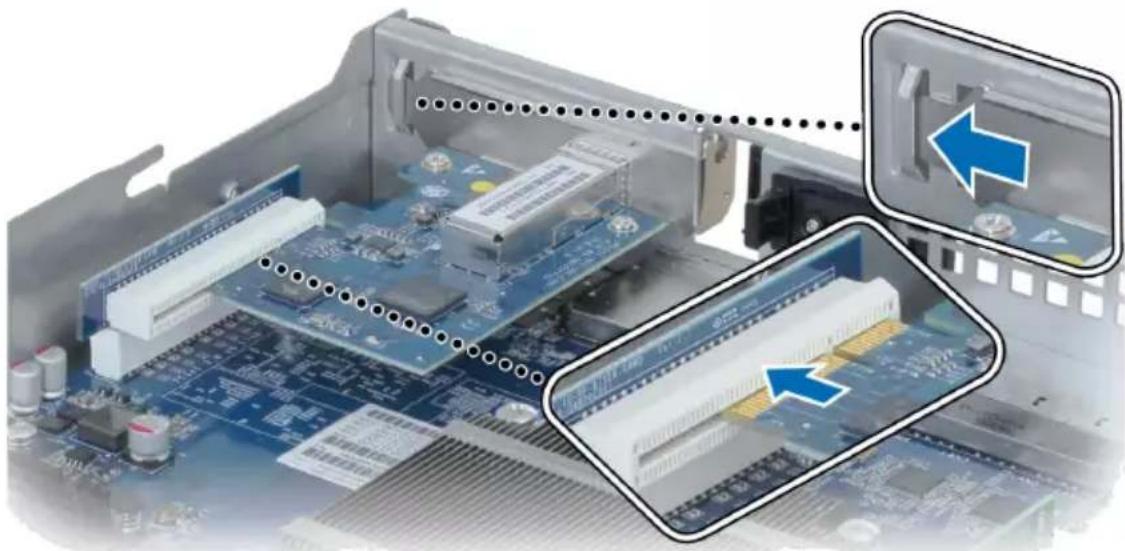

Installez la carte d'interface réseau.

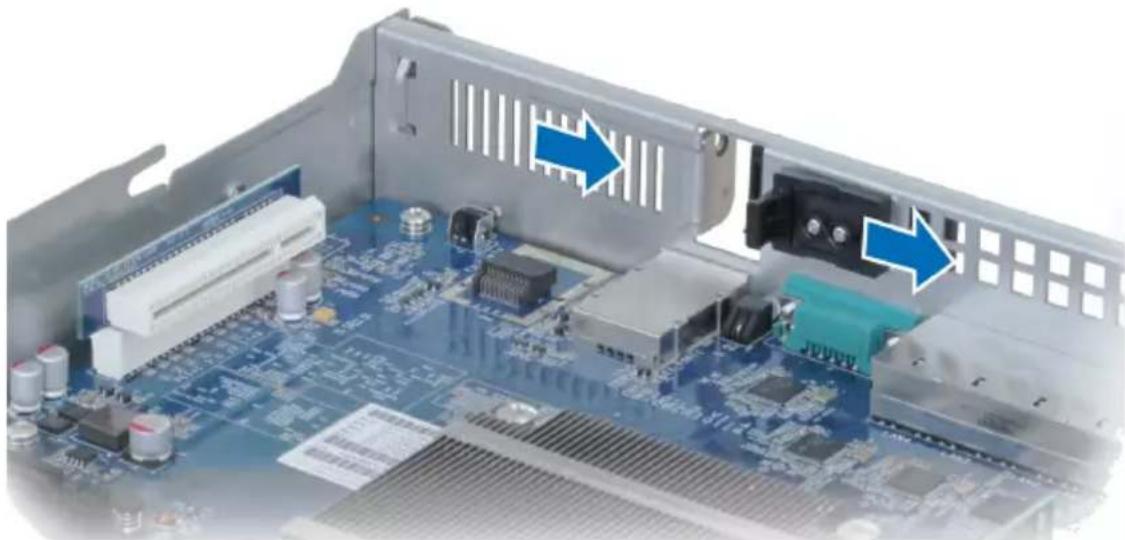

Tirez la languette du support d'accès au port vers la droite an de retirer le capot d'accès au port.

Alignez le connecteur de la carte et le support avec les logements.

Insérez la carte dans la fente.Chapitre 4 : Maintenance et expansion

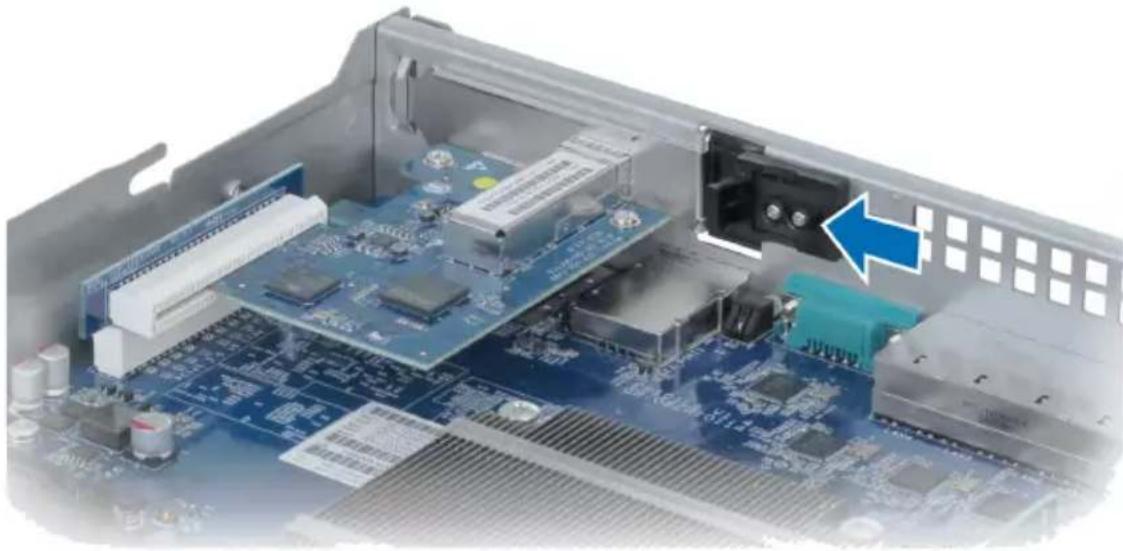

Repoussez la languette pour sécuriser la nouvelle carte insérée. Remarque : Assurez-vous que le connecteur est complètement inséré. Sinon, la carte d'interface réseau risque de ne pas fonctionner correctement.

Remettez en place le cache arrière que vous avez soulevé à l'étape 2.

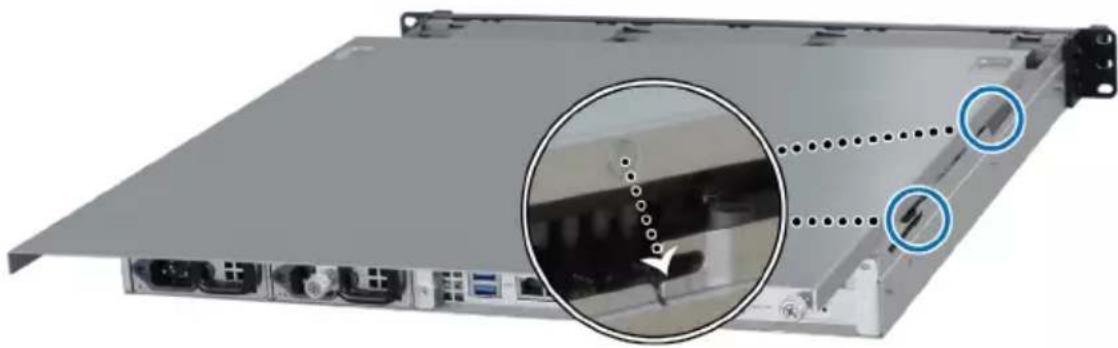

Alignez les points circulaires situés sur le côté du cache supérieur avec les emplacements sur le bord du châssis et poussez le cache supérieur pour le remettre en place.

Revissez les deux vis que vous avez desserrées à l'étape 2. Ajouter un module de RAM sur le RackStation Le module optionnel de RAM Synology est conçu pour augmenter la mémoire du RackStation. Suivez les étapes ci-dessous pour installer, vérier ou retirer un module de RAM sur votre RackStation. Pour installer le module de RAM :22

Chapitre 4 : Maintenance et expansion

Remarque : Une fois que vous avez ajouté un module de RAM à l’une des unités RackStation d’un cluster HA (le cas échéant), vous devez ajouter un autre module de RAM du même modèle à l’autre RackStation.

Éteignez votre RackStation. Débranchez tous les câbles reliés à votre RackStation pour prévenir tout dommage éventuel.

Ouvrez le RackStation en suivant l'étape 2 de Attach a Network Interface Card to the RackStation.

Insérez le nouveau module de mémoire dans le logement :

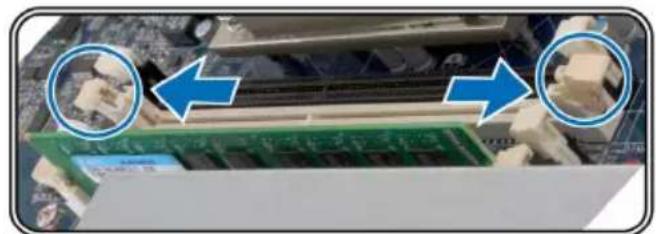

Poussez les clips de retenue sur l'emplacement à l'extérieur des côtés.

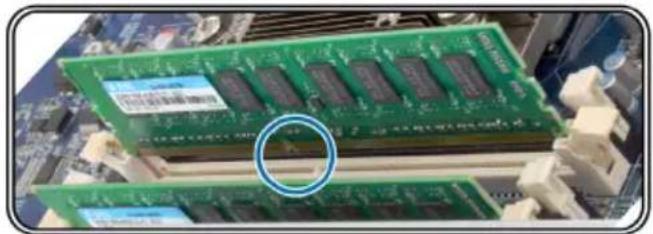

Alignez l'encoche du bord doré du module avec l'encoche du logement mémoire.

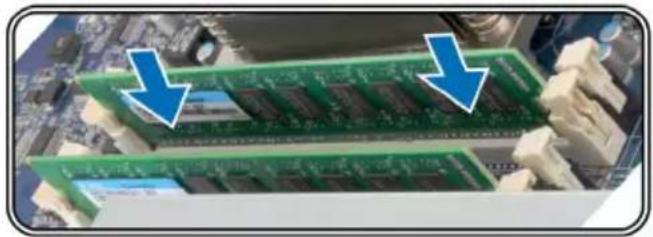

Poussez le module de mémoire vers le bas avec une pression ferme et régulière. Les clips de retenue se mettent en position lorsque le module est correctement inséré. Remarque : tenez le module de mémoire par les bords et ne touchez pas les connecteurs dorés.

Remettez en place le cache supérieur en suivant l'étape 4 de Attach a Network Interface Card to the RackStation.Chapitre 4 : Maintenance et expansion

Pour vous assurer que le RackStation reconnaît la nouvelle capacité mémoire :

Connectez-vous à DSM en tant qu' admin ou utilisateur appartenant au groupe administrators.

Vériez Mémoire physique totale dans Panneau de conguration

Si votre RackStation ne reconnaît pas le module de mémoire ou ne démarre pas avec succès, vériez que le module a été installé correctement. Pour retirer le module de RAM : Remarque : Une fois que vous avez retiré un module de RAM de l’un ou l’autre de vos unités RackStation d’un cluster HA (le cas échéant), vous devez retirer le module de RAM correspondant de l’autre RackStation.

Suivez les étapes 1 et 2 de la section « Pour installer le module de RAM » pour éteindre votre RackStation, débranchez les câbles, puis retirez le capot supérieur.

Désengagez les clips de retenue de la mémoire en les poussant vers l'extérieur et module sort de l'emplacement.

Suivez l'étape 4 de la section « Installer le module de RAM » pour remettre en place le cache supérieur. Remplacement d'une PSU défaillante En cas de dysfonctionnement d'un bloc d'alimentation, veuillez vous reporter aux instructions ci-dessous pour le remplacer.

Débranchez le cordon d'alimentation de la PSU à remplacer. Remarque : En appuyant sur le bouton Bip désactivé , vous pouvez mettre en sourdine le bip prolongé lorsque vous l'entendez.

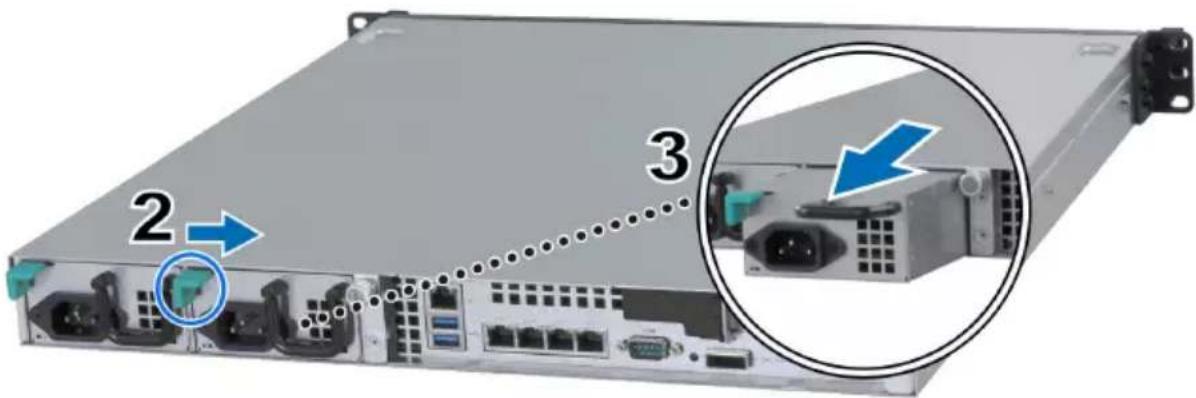

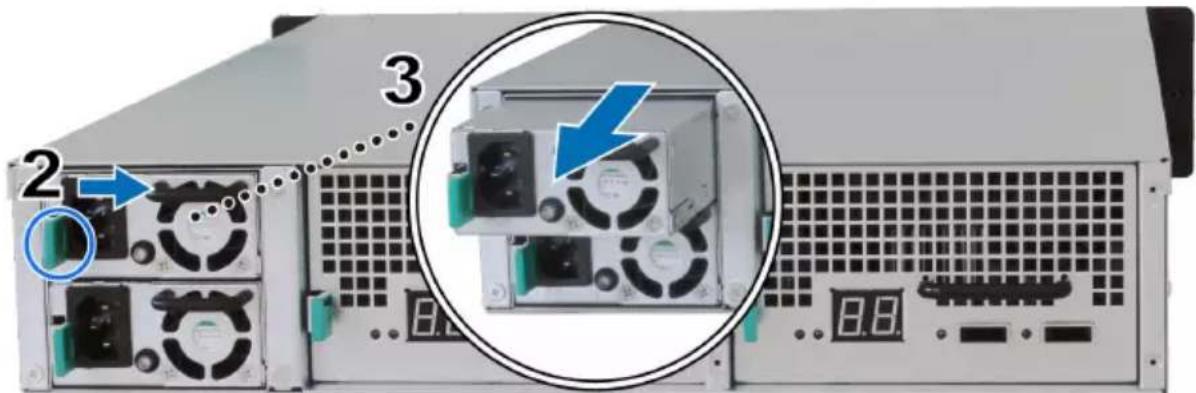

Poussez le levier de la PSU du panneau arrière dans le sens indiqué.

Chapitre 4 : Maintenance et expansion

Préparez une nouvelle PSU et poussez-la à nouveau vers la fente jusqu'à ce que vous entendiez un déclic.Chapitre 4 : Maintenance et expansion

Remplacement d'un module de ventilateur défaillant Si un module de ventilateur est défaillant, consultez les instructions ci-dessous pour ouvrir le RackStation et le remplacer.

Éteignez votre RackStation. Débranchez tous les câbles reliés à votre RackStation pour prévenir tout dommage éventuel.

Ouvrez le RackStation en suivant l'étape 2 de Attach a Network Interface Card to the RackStation.

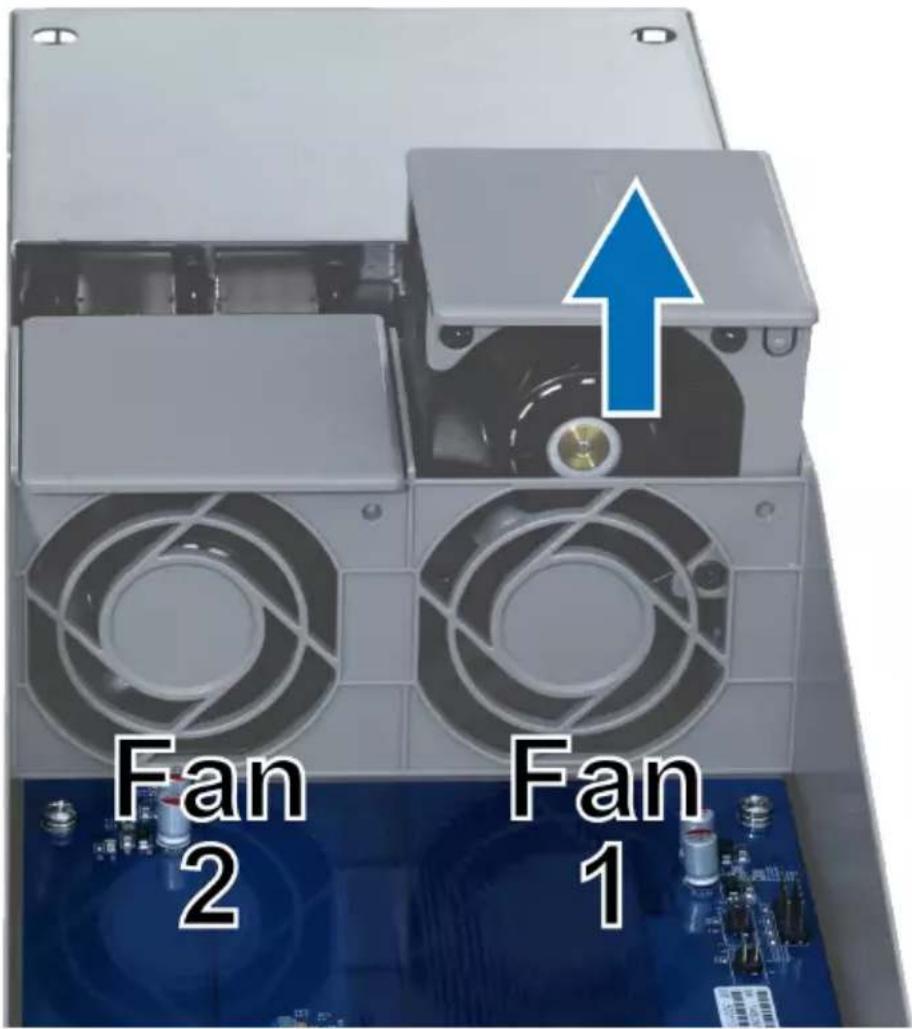

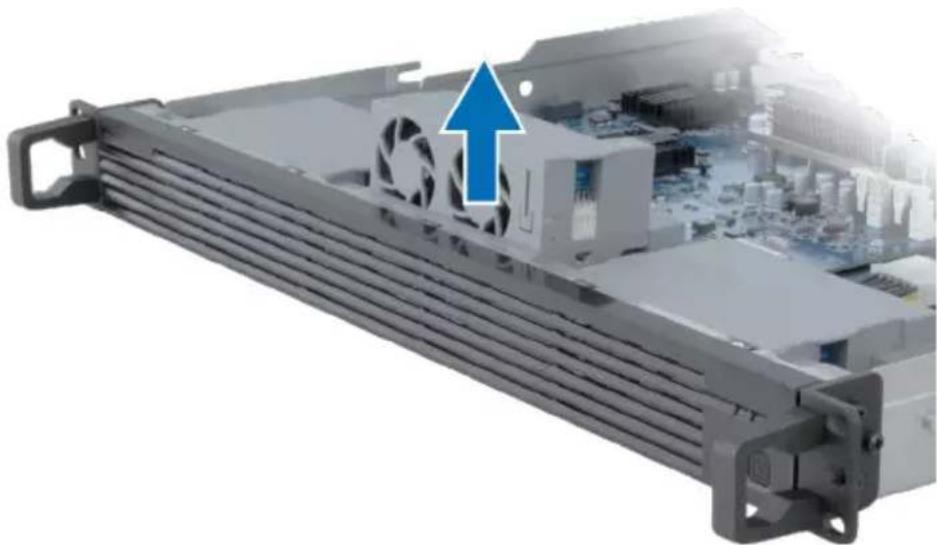

Retirez le module de ventilateur défaillant en le tirant vers le haut, hors du RackStation.

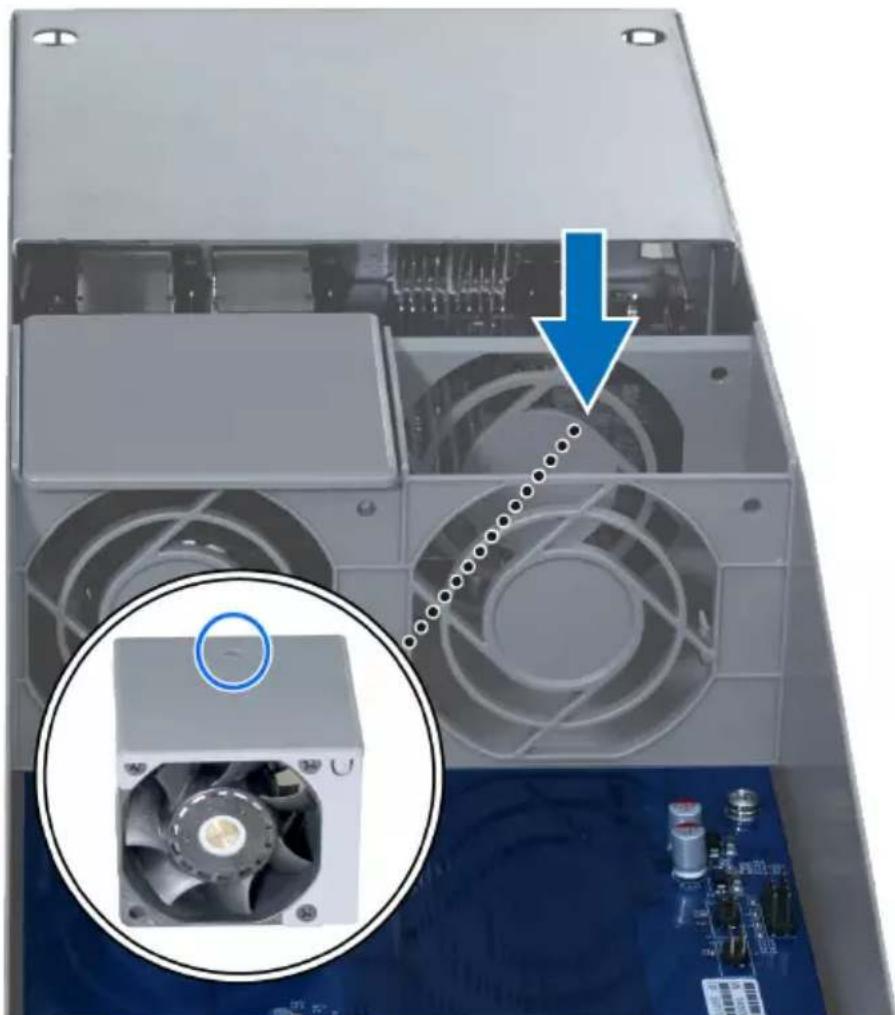

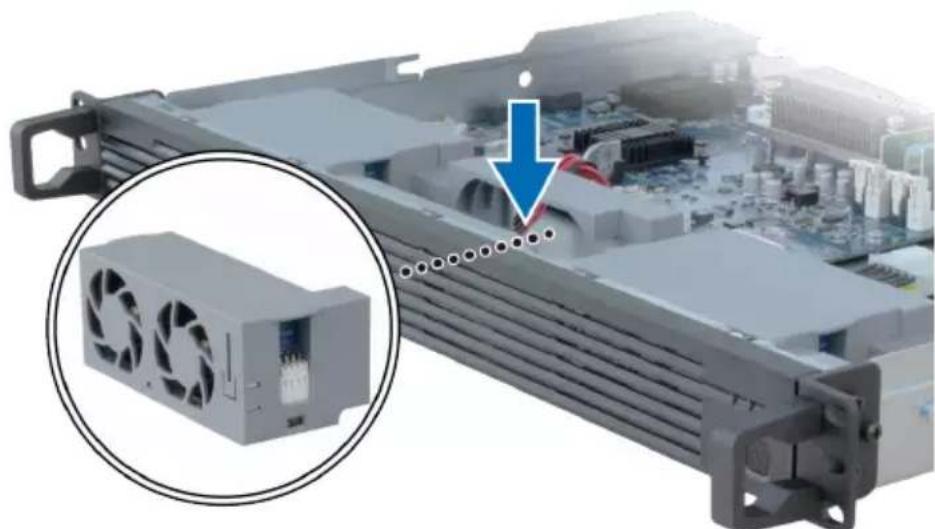

Préparez un nouveau module de ventilateur et insérez-le dans le logement vide en suivant l’orientation indiquée ci-dessous.

Remettez en place le cache supérieur en suivant l'étape 4 de Attach a Network Interface Card to the RackStation.26

Chapitre 4 : Maintenance et expansion

Remplacer un RackStation défectueux Si un RackStation est défaillant, consultez les instructions ci-dessous pour le remplacer. Remarque : Si le RackStation défectueux sert de serveur actif et que le service n'a pas été basculé sur l'autre RackStation, procédez à la permutation sur DSM

Assurez-vous que le RackStation défectueux a été mis hors tension. Débranchez tous les câbles du RackStation défectueux. Mettez le RackStation déconnecté de côté.

Préparez une nouvelle RackStation et suivez les instructions du

Connect with Synology RC18015xs+ , page 12 pour connecter le nouveau RackStation à l’autre RackStation et à l’unité d’expansion.

Mettez le RackStation nouvellement connecté sous tension.

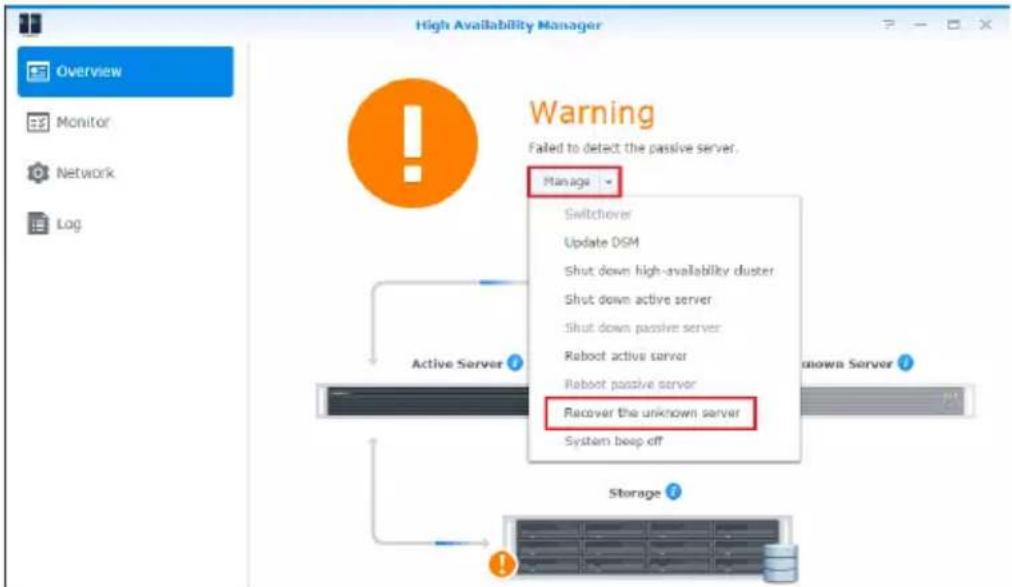

High Availability Manager . Dans l'onglet Vue d'ensemble le RackStation nouvellement connecté apparaîtra sous la forme Serveur inconnu

Récupérer le serveur inconnu , et le nouveau RackStation redémarrera et rejoindra le cluster HA servant de serveur passif.Chapitre 4 : Maintenance et expansion

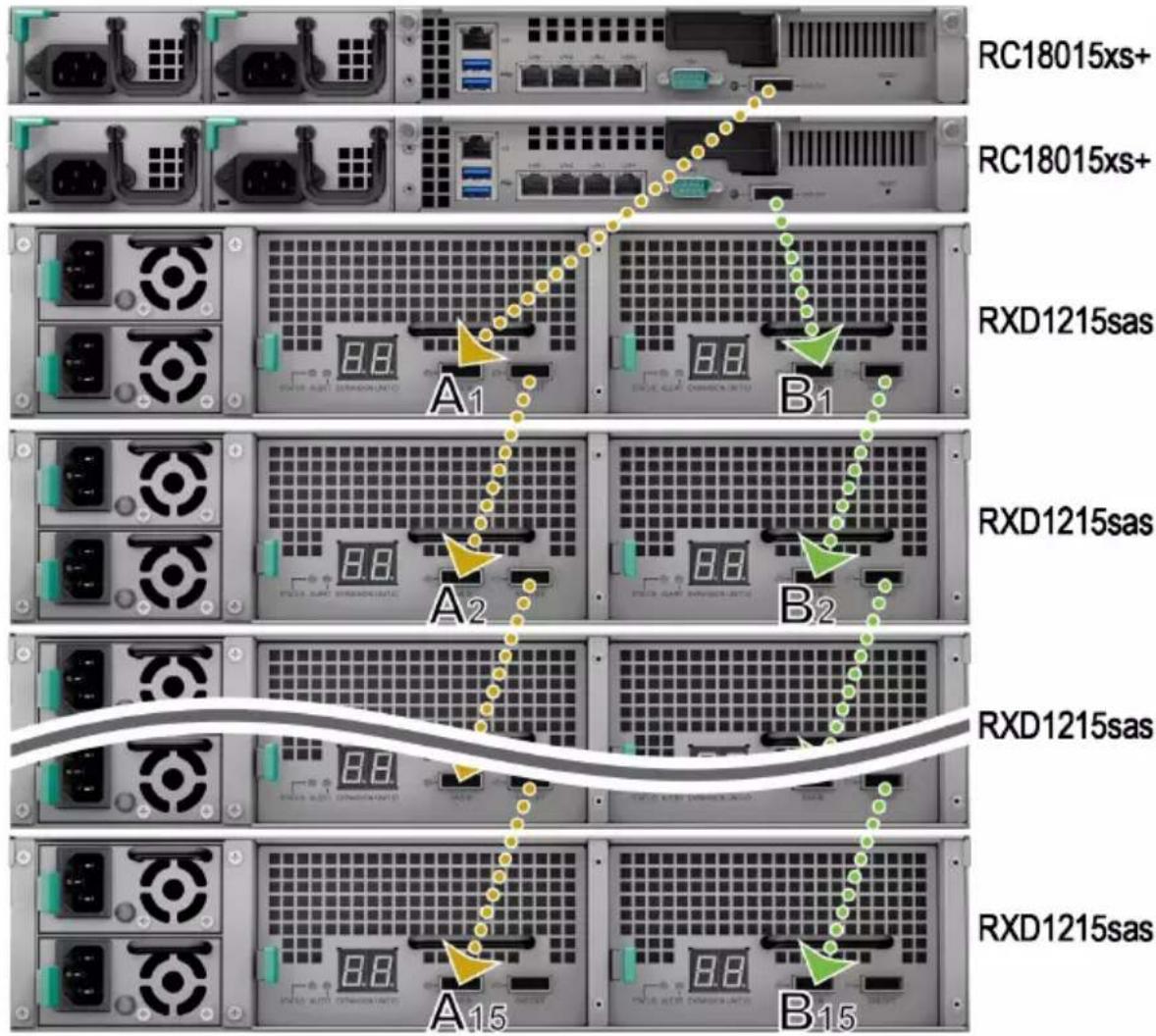

RXD1215sas Ajouter plus d'unités d'expansion au cluster

Le cluster HA avec RackStation RC18015xs+ prend en charge jusqu'à quinze unités d'expansion RXD1215sas. Suivez les instructions ci-dessous pour ajouter d'autres unités d'expansion au cluster HA.

Connectez une extrémité du câble mini-SAS au port SAS-OUT du module SAS A d'une unité d'extension (par exemple, le module A1) et l'autre extrémité au port SAS-IN du module SAS A de l'unité d'extension suivante (par exemple , module A2).

Connectez une extrémité du câble mini-SAS au port SAS-OUT du module SAS B d'une unité d'extension (par exemple, le module A1) et l'autre extrémité au port SAS-IN du module SAS B de l'unité d'extension suivante (par exemple , module A2).

Répétez les étapes 1 et 2 pour ajouter une autre unité d'expansion au cluster HA.28

Chapitre 4 : Maintenance et expansion

1. Les unités d'expansion doivent être connectées en série avec les modules

situés sur les côtés correspondants de chaque unité RackStation.

2. Les deux unités RackStation doivent être connectées à leurs unités

d'expansion partagées dans le même ordre. Par exemple, si vous connectez une unité RackStation aux unités d’expansion dans l’ordre « A1, A2, A3 … » comme dans l’exemple d’image ci-dessus, vous ne pouvez pas connecter l’autre unité RackStation aux unités d’expansion dans l’ordre « B1, B3, B2

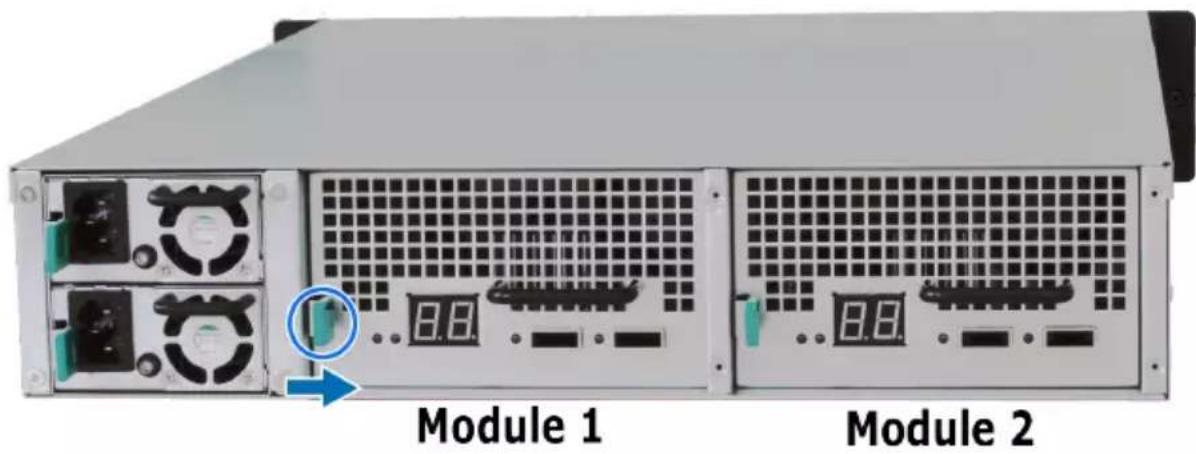

Remplacement d'une PSU défaillante Si une PSU est défaillante, consultez les instructions ci-dessous pour la remplacer.

Débranchez le cordon d'alimentation de la PSU à remplacer. Remarque : En appuyant sur le bouton Bip désactivé , vous pouvez mettre en sourdine le bip prolongé lorsque vous l'entendez.

Poussez le levier de la PSU du panneau arrière dans le sens indiqué.

Retirez la PSU de l'unité d'expansion.

Préparez une nouvelle PSU et poussez-la à nouveau vers la fente jusqu'à ce que vous entendiez un déclic. Remplacement d'un module SAS/ventilateur défaillant En cas de dysfonctionnement d'un module SAS ou de son ventilateur, reportez- vous aux instructions ci-dessous pour extraire le module SAS de l'unité d'extension et remplacer le module ou le ventilateur défaillant.Chapitre 4 : Maintenance et expansion

Débranchez les câbles mini-SAS du module SAS sur lequel le ventilateur défectueux doit être remplacé. Remarque : Si le module SAS est connecté en série au RackStation servant de serveur actif, effectuez manuellement un basculement dans DSM avant de déconnecter les câbles SAS du module SAS. Pour plus d'informations, reportez- vous à Aide DSM

Poussez le levier du module SAS situé sur le panneau arrière dans la direction indiquée. Les modules SAS sont numérotés comme indiqué ci- dessous.

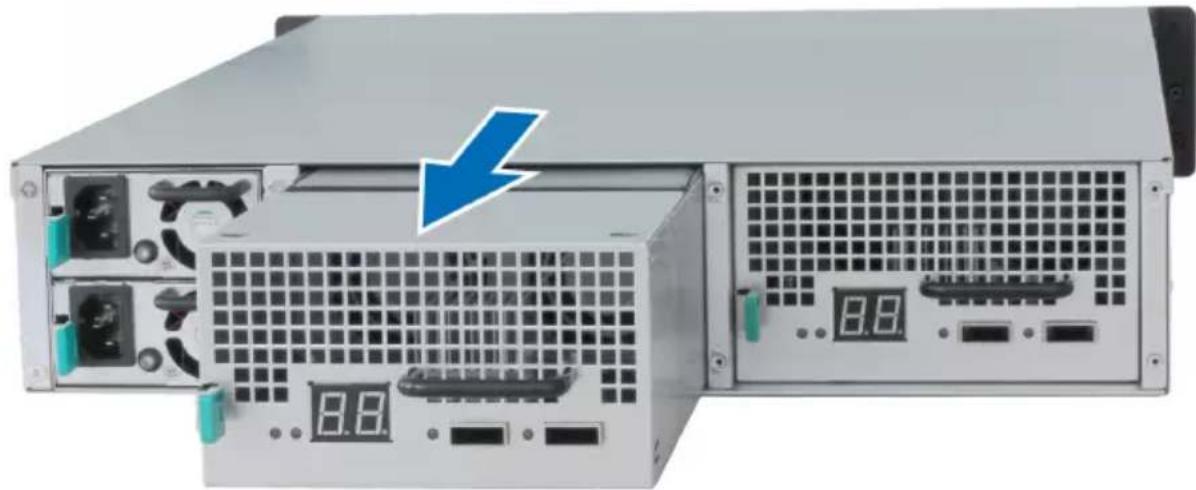

Extrayez le module SAS de l'unité d'expansion.30

Chapitre 4 : Maintenance et expansion

Pour remplacer le module SAS défaillant : Préparez un nouveau module SAS et repoussez-le dans l'emplacement jusqu'à ce que vous entendiez un déclic. Pour remplacer le ventilateur défectueux du module SAS :

Retirez le ventilateur défectueux en le tirant du module SAS. Les ventilateurs sont numérotés comme illustré ci-dessous.Chapitre 4 : Maintenance et expansion

Préparez un nouveau ventilateur, alignez la èche sur le panneau arrière, comme indiqué ci-dessous, et insérez-le dans le logement vide.

Poussez le module SAS dans l'emplacement jusqu'à ce que vous entendiez un clic.A Annexe

Caractéristiques Élément RC18015xs+ Disque dur interne N/A Capacité brute maximale 1440 TB (180 x 8 TB HDD) avec RXD1215sas (unité d'expansion) x 15 Port externe

• SAS-OUT x 1 Port LAN Gigabit x 5 (dont 1 pour connexion Heartbeat) Emplacement PCIe Carte d'interface réseau PCIe x8 x 1 (optionnelle) Taille (H x L x P) (mm) 44 x 430 x 480 Poids (kg) 7,3 Ventilateur du système Module à double ventilateur (40 x 40 x 28 mm) x 3 Client pris en charge

• Windows XP et versions ultérieures

• Mac OS X 10.5 et versions ultérieures

• Ubuntu 9.04 et les versions ultérieures Système de chiers

• RAID 5 • RAID 6 • RAID 10 Certications d'agences • FCC Classe A • CE Classe A • BSMI Classe A Marche/arrêt programmé Oui Wake on LAN Oui Versions localisées Exigences environnementales

• Tension de ligne : 100V à 240V CA

• Température de fonctionnement : De 40 à 95 ˚F (5 à 35 ˚C)

• Température de stockage : De -5 à 140 ˚F (-20 à 60 ˚C)

• Humidité relative : 5 % à 95 % HR Remarque : les caractéristiques du modèle sont sujettes à modication sans préavis. Reportez-vous à www. synology.com pour les dernières informations.Annexe A : Caractéristiques

• SAS-OUT x 2 Capacité brute interne maximale 96TB (12 x 8 TB HDD) Disque dur remplaçable à chaud Oui Taille (H x L x P) (mm) 88 x 430 x 692 Poids (kg) 18 Ventilateur du système 4 x (60 x 60 x 51 mm) Ventilateur de l'alimentation 2 x (38 x 38 x 28 mm) Rétablissement de l'alimentation Synchronisé avec le RackStation Certications d'agences • FCC Classe A • CE Classe A • BSMI Classe A Exigences environnementales

• Tension de ligne : 100 V à 240 V CA

• Fréquence : 50/60 Hz

• Température de fonctionnement : De 40 à 95 ˚F (5 à 35 ˚C)

• Température de stockage : De -5 à 140 ˚F (-20 à 60 ˚C)

• Humidité relative : 5 % à 95 % HR Remarque : les caractéristiques du modèle sont sujettes à modication sans préavis. Reportez-vous à www. synology.com pour les dernières informations.B Annexe

Tableau des voyants à LED RC18015xs+ Voyant à LED Couleur État Description STATUSVert Statique Volume normalOrange ClignotantVolume dégradé / volume plantéVolume non crééDSM non installéALERTOrange Clignotant Panne du ventilateur / surchauffeÉteint Système normal Vert Statique Fonctionnant comme serveur actifOrange StatiqueAccédez à Aide DSM > High Availability Manager > Vue d'ensemble et reportez-vous à la section Messages d'avertissementÉteint Veille en tant que serveur passifAlimentation Bleu Statique AlluméClignotant Démarrage / arrêtÉteint ArrêtéVoyant PSUVert Statique Alimentation électrique prêteÉteint Pas d'alimentation électrique LAN (sur le côté gauche de la prise) Vert Statique Réseau connectéClignotant Réseau actifÉteint Pas de réseau LAN (sur le côté droit de la prise)Vert Statique Connexion GigabitOrange StatiqueConnexion 100 Gbits/sÉteint Connexion 10 Mbps/aucun réseau Remarque : Ce tableau s'applique aux Synology NAS qui exécutent DSM 6.2.3 et les versions antérieures. Pour DSM 6.2.4 et les versions ultérieures, veuillez consulter cet article pour obtenir les toutes dernières informations.Annexe B : Tableau des voyants à LED
