HCP34E52UC - Hotte BOSCH - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de hotte	Hotte aspirante
Dimensions	Largeur : 90 cm
Débit d'air maximum	650 m³/h
Niveaux de puissance	3 niveaux de puissance + mode intensif
Filtre à graisse	Filtre métallique lavable
Éclairage	Éclairage LED
Installation	Installation murale
Niveau sonore	Max : 68 dB
Consommation énergétique	Classe énergétique : A
Maintenance	Filtres à nettoyer régulièrement, entretien de la hotte
Sécurité	Protection contre les surchauffes
Accessoires inclus	Kit de montage, filtres

FOIRE AUX QUESTIONS - HCP34E52UC BOSCH

Comment installer la hotte BOSCH HCP34E52UC ?

Assurez-vous de suivre les instructions d'installation fournies dans le manuel. Généralement, vous devez fixer la hotte au mur, connecter les conduits d'évacuation et brancher l'alimentation électrique.

Quelle est la puissance d'aspiration de la hotte ?

La hotte BOSCH HCP34E52UC a une puissance d'aspiration maximale de 650 m³/h.

Comment nettoyer les filtres de la hotte ?

Les filtres métalliques peuvent être nettoyés au lave-vaisselle ou à la main avec de l'eau chaude savonneuse. Assurez-vous de les laisser sécher complètement avant de les remettre en place.

La hotte fait des bruits étranges, que faire ?

Vérifiez si la hotte est correctement installée et si tous les vis sont bien serrées. Un bruit peut également être dû à un filtre encrassé ou à des objets coincés dans le ventilateur.

Comment changer l'ampoule de la hotte ?

Débranchez la hotte de l'alimentation électrique, retirez le couvercle de l'ampoule et remplacez l'ampoule par une nouvelle ampoule compatible. Refermez le couvercle et rebranchez la hotte.

Quels types de filtres sont compatibles avec la hotte BOSCH HCP34E52UC ?

Cette hotte utilise des filtres à graisse métalliques et peut également être équipée d'un filtre à charbon pour le mode recyclage.

Que faire si la hotte ne s'allume pas ?

Vérifiez que la hotte est correctement branchée et que l'alimentation électrique fonctionne. Si le problème persiste, consultez un technicien qualifié.

La hotte ne filtre pas correctement les odeurs, que faire ?

Vérifiez que les filtres sont propres et en bon état. Si vous utilisez la hotte en mode recyclage, assurez-vous que le filtre à charbon est remplacé régulièrement.

Quelles dimensions de conduit d'évacuation sont nécessaires ?

La hotte BOSCH HCP34E52UC nécessite un conduit d'évacuation de 150 mm de diamètre.

MODE D'EMPLOI HCP34E52UC BOSCH

Instructions d'installation 13

Définitions de Sécurité 14

CONSIGNES DE SÉCURITÉ IMPORTANTES 15

Instructions générales 15

Sécurité-incendie 15

Prévention des brûlures 16

Sécurité des enfants 17

Consignes en matière de nettoyage 17

Sécurité à l'utilisation 17

Installation et entretien corrects 17

Avertissements de la Proposition 65 de l'État de la Californie 18

Causes des dommages 18

Protection de l'environnement 18

Instructions générales 19

Mode d'évacuation 19

Conduit d'évacuation 19

Branchement électrique 19

Avant de commencer 20

Outils et pièces nécessaires 20

Pièces comprises 20

Cotes de l'appareil 20

Distances de sécurité 21

Mode d'évacuation 21

Conduit d'évacuation 21

Vérifier le mur 21

Procédure d'installation 22

Préparer l'installation 22

Montage de la fixation murale 22

Percement du plafond 22

Percement du mur 22

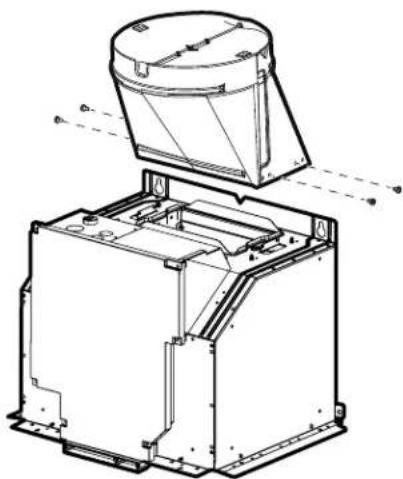

Montage du volet anti-refoulement 22

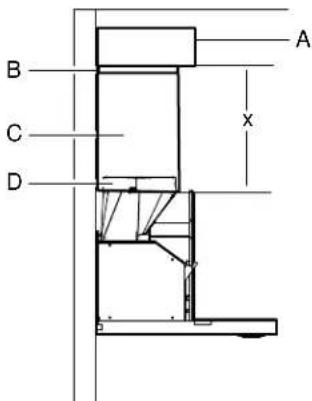

Montage du module de recirculation (uniquement en cas de mode recirculation) 23

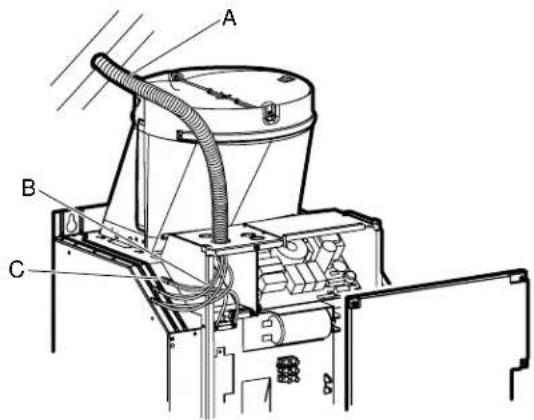

Brancher l'alimentation électrique 23

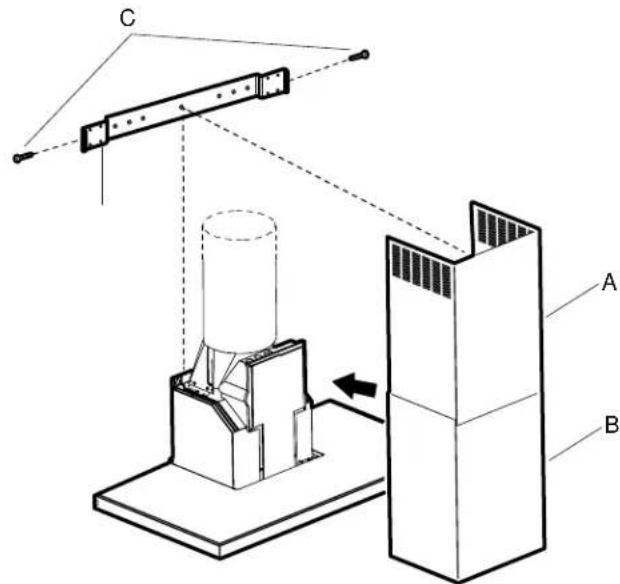

Monter le capot de cheminée 24

Dépose de l'appareil 24

Vous trouvez des informations supplémentaires concernant les produits, accessoires, pièces de rechange et services sur Internet sous:

www.bosch-home.com et la boutique en ligne : www.bosch-eshop.com

Avertissement

Le non-respect de cet avertissement peut entraîner la mort ou des blessures graves.

Attention

Le non-respect de cet avertissement peut entraîner des blessures mineures ou modérées.

AVIS : Vous indique que des dommages à l'appareil ou aux biens peuvent survenir si vous ne respectez pas cet avertissement.

Remarque : Vous signale des informations importantes ou des conseils.

Avertissement

Votre nouvel appareil a été conçu pour un fonctionnement sur et facile si vous en prenez bien soin. Lire attentivement toutes les consignes avant l'emploi. Ces précautions réduiront les risques de brûlures, de choc électrique, d'accident et de lésions corporelles. Lors de l'utilisation d'un appareil électroménager, quelques précautions de sécurité élémentaires doivent être observées, y compris celles qui figurent aux pages suivantes.

Instructions générales

Contrôler l'appareil après l'avoir déballé. Si l'appareil a été endommagé durant le transport, ne pas le brancher.

Avertissement

AFIN DE RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES CORPORELLES, VEUILLEZ SUIVRE LES INSTRUCTIONS SUIVANTES :

• Utilisez cet appareil seulement de manière conforme à l'usage prévu par le fabricant. Si vous avez des questions, contactez le fabricant.
• Avant le nettoyage ou l'entretien de l'appareil, mettez-le hors tension sur le tableau électrique et verrouillez les dispositifs de sectionnement afin d'empêcher toute remise sous tension accidentelle.

S'il est impossible de verrouiller les dispositifs de sectionnement, fixez de manière sûre au tableau électrique un dispositif d'alerte bien visible, par exemple une étiquette.

Avertissement

ATTENTION - AFIN DE RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES CORPORELLES, VÉUILLEZ SUIVRE LES INSTRUCTIONS SUIVANTES :

• Les travaux d'installation et de raccordement électrique doivent être effectué eil à combustible afin de prévenir le refoulement d'air. Respectez les instructions du fabricant de l'appareil de chauffage et les normes de sécurité, comme celles publiées par la National Fire Protection Association (NFPA) et par la American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), ainsi que par les autorités locales.
• Lorsque vous faites une ouverture dans un mur ou un plafond, veil
• Les soufflantes canalisées doivent donner sur l'extérieur.

Cet appareil n'est pas destiné à être utilisé avec un programmeur externe ou une télécommande.

Avertissement

Pour réduire le risque de feu et pour évacuer correctement l'air, évacuez l'air vers l'extérieur. N'évacuez pas l'air dans les murs, les plafonds, les greniers, les vides sanitaires ou les garages.

Avertissement

Pour réduire les risques de feu, utiliser uniquement des grils en métal.

Toujours avoir un détecteur de fumée en état de marche près de la cuisine.

Avertissement

POUR REDUIRE LE RISQUE D'INCENDIE DE GRAISSE DE CUISINIÈRE:

a. Ne laissez jamais la surface de cuisson sans surveillance à des températures élevées. Les débordements causent de la fumée et les résidus graisseux peuvent s'enflammer. Faites chauffer les huiles lentement à feu doux ou moyen. b. Faites toujours fonctionner la hotte lorsque vous cuisinez à feu vif. c. Nettoyez les ventilateurs régulièrement. Ne laissez pas la graisse accumuler sur le ventilateur ou sur le filtre. d. Utilisez des casseroles de taille appropriée. Utilisez toujours des récipients adaptés à la taille de la surface de cuisson.

Ne flambez jamais sous la hotte aspirante et ne travaillez jamais avec une flamme nue. Une hotte aspirante en marche aspire les flammes dans le filtre. Les dépôts de graisse sur les filtres risquent alors de s'enflammer!

Consignes de sécurité importantes

LIRE ET CONSERVER CES INSTRUCTIONS

Attention

Appareil conçu exclusivement pour la ventilation générale. Ne pas utiliser pour évacuer des matières et vapeurs dangereuses ou explosives.

Si des vêtements s'enflamment, rouler par terre immédiatement pour éteindre les flammes.

Étouffez les flammes d'un feu d'aliments autres qu'un feu de graisse à l'aide de bicarbonate de soude. Ne jamais utiliser d'eau sur les feux des cuissons.

Avertissement

POUR RÉDUIRE LE RISQUE DE LÉSIONS CORPORELLES EN CAS D'UN FEU DE FRITURE SUR UNE CUISINIÈRE, OBSERVER CE QUI SUIT :

Éteindre les flammes à l'aide d'un couvercle bien hermétique, d'une tôle à biscuits ou d'un plateau en métal, puis éteindre le brûleur. FAIRE ATTENTION À NE PAS SE BRÛLER. Si les flammes ne s'éteignent pas immédiatement, ÉVACUER LES LIEUX ET FAIRE APPEL AU SERVICE D'INCENDIE. - NE JAMAIS SOULEVER UNE POÊLE EN FLAMMES - Vous pourriez vous brûler. - NE PAS UTILISER D'EAU, y compris les chiffons ou serviettes mouillées - une violente explosion de vapeur pourrait se produire. Utiliser UNIQUEMENT un extincteur si :

• Vous savez que vous avez un extincteur de classe ABC et comment l'utiliser.
• Le feu est petit et circonscrit à la zone où il a débuté.
• Le service d'incendie est appelé.
• Si on peut combattre le feu en ayant le dos vers une sortie.

Dans la mesure du possible, ne pas faire fonctionner le système de ventilation lorsqu'un feu se déclenche sur une table de cuisson. Toutefois, ne pas passer la main à travers le feu pour permettre le système de ventilation hors tension.

RISQUE d'incendie

Les brûleurs gaz dégagent une forte chaleur lorsqu'aucun récipient n'est posé dessus. Ils peuvent alors endommager les appareils de ventilation. Utiliser les brûleurs gaz uniquement lorsqu'un récipient est placé dessus.

RISQUE d'incendie

Lors du fonctionnement simultané de plusieurs foyer gaz il y a une forte production de chaleur. Un apparéil de ventilation monté au-dessus peut être endommagé ou prendre feu. Ne faites jamais fonctionner en même temps deux foyer gaz à feu vif pendant plus de 15 minutes. Un brûleur grande puissance de plus de 17,000 Btu/hr (5 kW) (wok)CHAFFE autant que deux brûleurs gaz.

RISQUE d'incendie

L'huile et la graisse très chaudes s'enflamment rapidement. Ne jamais laisser de l'huile et de la graisse chaudes sans surveillance. Ne jamais éteindre un incendie avec de l'eau. Éteindre le foyer. Étouffer les flammes avec précaution au moyen d'un couvercle, d'une couverture antifeu ou équivalent.

RISQUE d'incendie

Les dépôts se trouvant dans le filtre à graisse peuvent s'enflammer.

Nettoyer le filtre à graisse au moins tous les 2 mois.

Ne jamais faire fonctionner l'appareil sans son filtre à graisse.

RISQUE d'incendie

Les dépôts se trouvant dans le filtre à graisse peuvent s'enflammer. Ne jamais cuisiner à proximité de l'appareil avec une flamme ouverte (par exemple pour faire flamber). Installer l'appareil près d'un foyer pour combustibles solides (bois ou charbon par exemple) seulement s'il y a un couvercle fermé et non amovible. Il ne faut pas qu'il se produise de projection d'étincelles.

RISQUE De brulure

Les parties accessibles chauffent lorsque la table est allumée. Ne touchez jamais aux parties très chaudes. Tenez les enfants à distance.

Sécurité des enfants

Lorsque les enfants sont assez âgés pour utiliser l'appareil, il incombe aux parents ou tuteurs légaux de veiller à ce qu'ils soient formés aux pratiques sécuritaires par des personnes qualifiées.

Enlever le ruban adhésif et l'emballage avant d'utiliser l'appareil. Détruire l'emballage après avoir déballé l'appareil. Ne jamais laisser les enfants jouer avec les matériaux de conditionnement.

Ne permettre à personne de grimper, rester, s'appuyer, s'asseoir ou se pencher sur toute partie d'un appareil, notamment une porte, un tiroir-repassage ou un tiroir dérangement. Ceci peut endommager l'appareil qui risque de basculer et causer des blessures sérieuses.

Ne pas permettre aux enfants d'utiliser cet appareil sauf sous la surveillance attentive d'un adulte. Ne pas laisser les enfants et les animaux seuls ou sans surveillance lorsque l'appareil est en service. Ne jamais les laisser jouer aux alentours de l'appareil, que ce dernier soit en service ou non.

Attention

Les articles d'intérêt pour les enfants ne doivent pas être rangés dans un appareil électroménager, dans les armoires au-dessus de l'appareil ou sur le dosseret. Les enfants peuvent grimper sur l'appareil pour atteindre ces objets et se blesser sérieusement.

Avertissement

S'assurer que l'appareil a complètement refroidi (y compris les frites à graisse et les ampoules, le cas échéant) et que la graisse s'est solidifiée avant de tenter de nettoyer une quelconque partie de l'appareil.

Ne pas utiliser de nettoyeur à vapeur pour nettoyer l'appareil.

Avertissement

Ne pas réparer ni remplacer toute pièce de l'appareil à moins que cela ne soit expressément recommandé dans ce manuel. Ne jamais modifier ni ALTERER la configuration de l'appareil. Toute installation, réparation ou maintenance inadéquate peut entraîner des blessures ou des dommages matériels. Se reporter à ce manuel pour obtenir des conseils sur la façon de procéder. Toute réparation doit être effectuée par un centre de réparation autorisé par l'usine.

Avertissement

RISQUE DE BLESSURE

Des objets posés sur l'appareil risquent de tomber. Ne pas déposer d'objets sur l'appareil.

Installation et entretien corrects

Demandez à l'installateur de vous montrer où se trouve le disjoncteur ou le fusible. Identifiez sa position pour pouvoir le retrouver facilement.

Cet appareil doit être correctement installé et mis à la terre par un technicien agréé. Branchez l'appareil uniquement dans une prise correctement reliée à la terre. Pour plus de détails, reportez-vous à la notice d'installation.

Cet appareil est destiné uniquement à une utilisation domestique normale. Il n'est pas homologué pour un usage en extérieur. Voir la garantie. Si vous avez des questions, communiquez avec le fabricant.

Ne pas entreposer ni utiliser de produits chimiques corrosifs, vapeurs, substances inflammables ou produits non alimentaires à l’intérieur ou à proximité de l’appareil. Il a été spécialement conçu pour être utilisé pendant le chauffage et la cuisson des aliments. L’emploi de produits chimiques corrosifs pour chauffer ou nettoyer l’appareil endommagera ce dernier et peut provoquer des blessures.

Ne pas se servir de cet appareil s'il ne fonctionne pas correctement ou s'il est endommagé. Communiquer avec un réparateur autorisé.

Ne pas réparer ni remplacer toute pièce de l'appareil à moins que cela ne soit spécifiquement recommandé par ce manuel. Toute réparation doit être effectuée par un centre de réparation autorisé par l'usine.

Attention

La graisse restant sur les filtres peut se fondre à nouveau et se déplacer à l'intérieur de l'évènt.

Attention

Couper le courant au niveau du disjoncteur avant d'enlever une ampoule grillée. Ne pas toucher les ampoules immédiatement après les avoir utilisées. Elles restent chaudes pendant quelques minutes.

Avertissement

S'assurer que l'appareil et les ampoules ont refroidi et que le courant qui alimente l'appareil a été coupé avant de changer une ou plusieurs ampoules. Le non-respect de cette instruction peut entraîner un choc électrique ou des brûlures. Les lentilles (le cas échéant) doivent être mises en place lors de l'utilisation de l'appareil. Les lentilles (le cas échéant) permettent d'éviter que les ampoules ne se brisent. Les lentilles (le cas échéant) sont en verre. Manipuler avec précaution pour éviter les cassures. Le verre brisé peut être une cause de blessures.

Certaines surfaces peuvent avoir des bords tranchants. Faire attention en étendant le bras derrière l'appareil ou en dessous.

Avertissement

Lorsque la hotte aspirante est utilisée en mode d’évacuation d’air simultanément avec un brûleur différent utilisant également la même cheminée (tels des appareils de chauffage au gaz, à l’huile ou au charbon, des chauffe-eau instantanés ou des chaudières à eau chaude), veillez à ce que l’apport d’air frais soit suffisant pour assurer la combustion ajustée du brûleur. Un fonctionnement sans risque est possible si la souspression dans la pièce où le brûleur est installé ne dépasse pas 4 Pa (0,04 mbar).

On peut y parvenir en acheminant l'air requis pour la combustion à travers des ouvertures non verrouillables, par exemple dans les portes et fenêtres, et en association avec des boîtiers muraux d'admission/d'évacuation d'air fixés au mur ou grâce à d'autres mesures techniques telles qu'un verrouillage réciproque, etc.

Avertissement

Évitez l'intoxication au monoxyde de carbone. - Prévoyez une admission d'air adéquate pour empêcher l'aspiration des gaz de combustion dans la pièce. Un boîtier mural air d'admission/air d'échappement ne peut garantir que la valeur limite ne sera pas dépassée.

Remarque: Lorsque vous évaluez les exigences globales, vous devez tenir compte du système combiné d'aération de la maison au complet. Cette règle ne s'applique pas aux appareils de cuisson, comme les surfaces de cuisson et les fours.

Avertissement

Ce produit contient des produits chimiques connus de l'État de la Californie pour causer le cancer, des anomalies congénitales ou d'autres problèmes de reproduction.

Attention

Risque de dépréciation par la corrosion. Toujours allumer l'appareil pendant la cuisson afin d'éviter la formation de condensation. Cette dernière peut provoquer de la corrosion.

Remplacer immédiatement les ampoules défectueuses, afin d’empêcher une surcharge des ampoules restantes. Risque de déterioration par pénétration d’humidité dans l’électronique. Ne jamais nettoyer les commandes avec un chiffon humide.

Détérioration de la surface par un nettoyage inapproprié. Nettoyer les surfaces en inox seulement dans le sens du métal. Ne pas utiliser de nettoyant à inox pour les organes de commande.

Détérioration des surfaces par les produits de nettoyage agressifs ou abrasifs. Ne jamais utiliser de produits de nettoyage agressifs ou abrasifs.

Risque d'endommagement par le reflux de condensat. Installer le canal d'évacuation d'air légèrement incliné vers le bas à partir de l'appareil (1° de pente).

Protection de l'environnement

Déballez l'appareil et jetez l'emballage dans le respect de l'environnement.

Mode d'évacuation

Remarque: Il ne faut pas rejeter l'air usé dans une cheminée d'évacuation en service, ni dans un conduit servant à la ventilation de pièces où sont installés des foyers.

• Pour rejeter l'air dans un conduit de fumées qui n'est pas en service, il faut demander l'accord du maître ramoneur compétent.
• Si l'air est évacué à travers le mur extérieur de l'habitation, il faut utiliser un caisson mural télescopique.

Conduit d'évacuation

Remarque: Le fabricant de l'appareil n'assume aucune garantie pour les problèmes dus à la tuyauterie.

L'appareil atteint sa puissance maximale si le tuyau d'évacuation est court et droit et a un diamètre le plus grand possible. L'emploi de tuyaux d'évacuation longs et à surface rugueuse, comportant de nombreux coudes ou ayant un diamètre inférieur à 150 mm (5 ^15 / _16 ), empêche l'appareil d'atteindre sa puissance d'aspiration maximale et le bruit de fonctionnement est plus fort. - Les tuyaux rigides et coulés utilisés pour le conduit d'évacuation doivent être fabriqués dans un matériel non inflammable.

Tuyaux ronds

Un diamètre interieur de 150 mm (5^15 / 16^ ) est preconise, avec un minimum de 120mm (4^3 / 4^ )

Conduits plats

La section intérieure doit être conforme au diamètre des tuyaux ronds.

0 150 mm (5^15/_16), environ 177 cm² (27 ½ sq in)

• Les conduits plats ne doivent pas présenter de coudes trop serrés.
• Si les tuyaux utilisés n'ont pas tous le même diamètre, utiliser des bandes d'étanchéité.

Avertissement

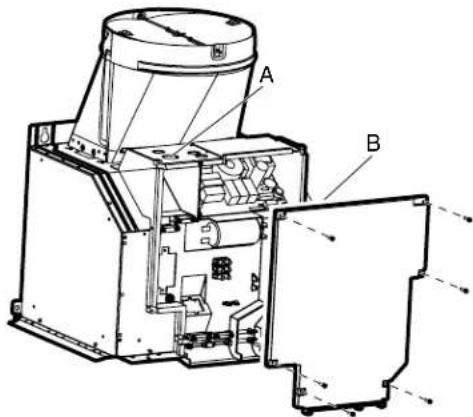

RISQUE DE CHOC ÉLECTRIQUE

Les pièces se trouvant dans l'appareil peuvent dégager des arêtes vives. Le cordon de branchement peut être endommagé. Ne pas courber ni coincer le cordon de branchement pendant la pose.

Avant de raccorder l'appareil, vérifier l'installation domestique. Veiller à ce que la protection de l'installation domestique soit appropriée. La tension et la fréquence de l'appareil doivent correspondre à l'installation électrique (voir la plaque signalétique).

L'appareil répond à la classe de protection I et doit uniquement être utilisé avec une prise de terre.

Un sectionneur omnipolaire avec un interstice d'ouverture de contact d'au moins 3 mm doit être présent dans l'installation. Celui-ci doit encore être accessible après l'encastrement.

Seul un électricien agrée est habilité à installer ou à remplacer le câble de raccordement, en respectant les prescriptions en vigueur.

Respecter toutes les normes et lois en vigueur.

Veiller à ce que le raccordement électrique réponde aux exigences de toutes les normes et lois applicables dans le pays correspondant et aux spécifications des éditions les plus récentes des normes suivantes : National Electrical Code, ANSI/NFPA, ou normes

CSA C22.1-94, Code canadien de l'électricité, partie 1 et C22.2 No. 0-M91.

Faire contrôler par un électricien le raccordement à la terre de l'appareil.

Ne pas mettre à la terre avec une canalisation de gaz. S'assurer de ne pas avoir de fusible dans le circuit électrique neutre ou de mise à la terre.

Conserver la notice de montage. Raccorder l'appareil uniquement avec un câblage de cuivre. Raccorder l'appareil si possible avec un guide de câble métallique directement au boîtier à fusibles.

Le diamètre du fil doit répondre aux exigences de toutes les normes et lois applicables dans le pays correspondant et aux spécifications des éditions les plus récentes des normes suivantes : National Electrical Code ANSI/NFPA 70, ou normes CSA C22.1-94, Code canadien de l'électricité, partie 1 et C22.2 No. 0-M91 *.

Fixer une gaine de protection figurant dans la liste U.L. ou C.S.A. aux deux extrémités du câble de raccordement, à savoir au niveau de l'appareil et au boîtier à fusibles.

Vous pouvez obtenir des copies des normes mentionnées auprès de :

Outils et pièces nécessaires

• Décamètre à ruban Crayon
• Tournevis Phillips (Posidrive) #2
• Perceuse avec les forets suivants: 5 / 16'' (7,9 mm) et 3 / 8'' (9,5 mm)
• Niveau à bulle
• Ruban en aluminium (NE PAS utiliser un ruban isolant)
• Canal d'évacuation d'air (la configuration dépend de la situation de montage).
• Vis à tôle supplémentaires (si nécessaires pour l'installation du conduit d'évacuation) Scie

Pièces comprises

• Hotte aspirante avec ventilateur, volet anti-refoulement Lampe, déjà montée Filtre à graisse en métal Capot de cheminée Gabarit de perçage 1 cornière de retenue pour le capot de cheminée
• Notice d'utilisation et d'installation 6 vis, 5x45 mm 8 vis, 4x8 mm 2 rondelles de calage
• 2 chevilles pour corps creux, 8 × 40 ~mm 4 chevilles pour corps creux, 10× 50mm Adaptateur Torx, 10 & 20

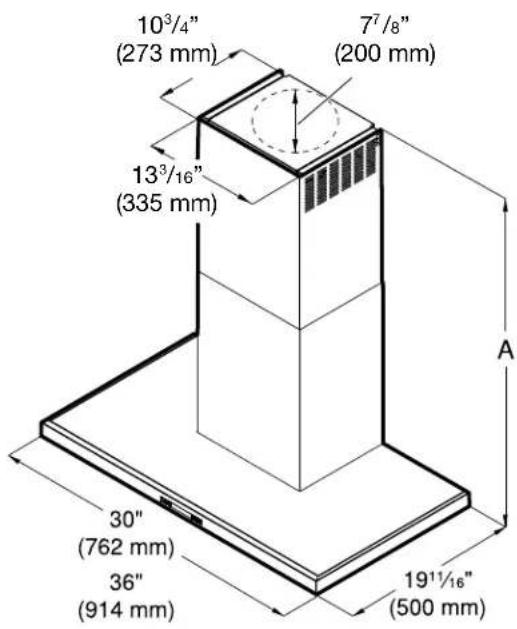

Cotes de l'appareil

Uniquement en cas de mode recirculation de l'air :

Max. 45 13/16" (1164 mm) Min. 27 1/16" (687 mm) Uniquement en cas de mode évacuation de l'air : Max. 42 1/8" (1071 mm) Min. 27 1/16" (687 mm)

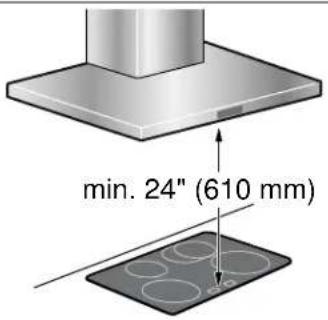

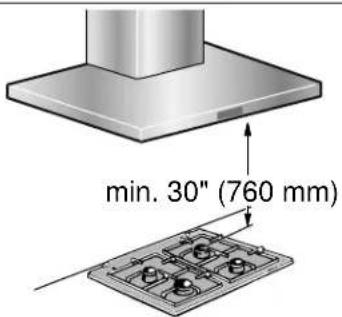

RISQUE d'incendie

Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. La distance de sécurité recommandée doit être respectée afin d'éviter une accumulation de chaleur. Veuillez respecter les specifications de votre appareil de cuisson. Si des cuisinières électriques et à gaz sont utilisées ensemble, la plus grande distance indiquée s'applique.

L'appareil peut seulement être installé directement contre un mur ou une armoire sur un côté.

L'espacement du mur ou de l'armoire doit être d'au moins 2" (50 mm).

La distance entre la surface de rangement sur la table de cuisson et le dessous de la hotte ne doit pas être inférieure à 24" (610 mm) pour les tables de cuisson électriques et 30" (760 mm) pour les cuisinières à gaz ou combinées.

Si les instructions pour l'installation de l'appareil de cuisson au gaz spécifient une plus grande distance, celle-ci doit être prise en compte.

Mode d'évacuation

Remarque: Il ne faut pas rejeter l'air usé dans une cheminée d'évacuation en service, ni dans un conduit servant à la ventilation de pièces où sont installés des foyers.

• Pour rejeter l'air dans un conduit de fumées qui n'est pas en service, il faut demander l'accord du maître ramoneur compétent.
• Si l'air est évacué à travers le mur extérieur de l'habitation, il faut utiliser un caisson mural télescopique.

Conduit d'évacuation

Remarque: Le fabricant de l'appareil décline toute garantie en cas de réclamation imputable à des problèmes liés au parcours des conduits.

L'ouverture d'évacuation d'air et les conduits d'évacuation doivent être exécutés en fonction des conditions locales. L'appareil atteint un rendement supérieur si le conduit d'évacuation est court et droit et que son diamètre est grand. - Des conduits d'évacuation d'air longs, aux parois rugueuses, comptant plusieurs coudes ou des diamètres trop petits, empêchent d'atteindre une puissance d'aspiration optimale et le ventilateur devient plus bruyant. - Les tuyaux rigides ou couplés constituent le conduit d'évacuation doivent être en matériel ininflammable. - Lisser la zone de raccordement des tuyaux avant le montage. - Étancher les zones de jonction.

Tuyaux ronds

Nous recommandons un diamètre intérieur de 8" (200 mm).

Conduits plats

La section intérieure doit correspondre au diamètre des tuyaux ronds.

8" (200 mm) env. 50,3 pouces² (324 cm²)

• Les conduits plats ne doivent pas présenter de coudes à angles vifs.
• Pour raccorder des tuyaux de diamètres différents, utiliser du ruban d'étanchéité.

Vérifier le mur

• Le mur doit être plat, vertical et offrir une portance suffisante.
• La profondeur des trous percés doit être adaptée à la longueur des vis. Les chevilles doivent offrir une retenue sûre.
• Les vis et chevilles fournies conviennent pour la maçonnerie massive. En présence d'autres matériaux de construction, il faut utiliser des moyens de fixation correspondants.

Attention

Veillez à ce qu'il n'y ait pas de conduites électriques, ou tuyaux de gaz et d'eau au niveau des perçages.

Préparer l'installation

1. Du plafond au bord inférieur de la hotte aspirante, tracer une ligne médiane verticale sur le mur.
2. Aligner le gabarit de perçage à la ligne médiane et au bord inférieur de la hotte et le coller.
3. Marquer les emplacements des vis et le contour de la zone d'accrochage.
4. Marquer les percages pour les cornières de retenue de la cheminée. Le milieu des cornières de retenue est repéré par un percage. Appliquer les cornières de retenue de façon centrée à la ligne médiane, les aligner horizontalement et marquer l'emplacement des percages.

Montage de la fixation murale

1. Percer les trous avec le foret de 0 5/16" (7,9 mm) pour la cornière de retenue.
2. Enfoncer les chevilles à fleur du mur.
3. Visser les vis (5x45 mm) à la main dans les chevilles, afin d'écarter la cheville.
4. Dévisser les vis.
5. Visser la cornière pour la cheminée.

Percement du plafond

1. Prolonger la ligne médiane du gabarit de perçage vers le plafond à l'aide d'un niveau à bulle.
2. Marquer le percage du plafond (Ø 8 1/2" (216 mm)) à une distance d'au moins 4 5/8" (117 mm) du mur.

Percement du mur

1. Prolonger la ligne médiane du gabarit de perçage vers le plafond à l'aide d'un niveau à bulle.
2. En fonction du coude, marquer le perçage du mur (Ø 8 1/2" (216 mm)) à une distance d'au moins 26 1/2" (660 mm) au-dessus du bord supérieur de la hotte.

Avertissement

RISQUE DE BLESSURE

L'appareil est lourd. 2 personnes sont nécessaires pour déplacer l'appareil. Utiliser exclusivement des moyens appropriés.

1. Retirer la pellicule protectrice d'abord du dos de l'appareil, puis intégralement une fois le montage achevé.
2. Marquer les perçages supérieurs sur le mur.

Remarque: S'assurer que les perçages sont alignés horizontalement et de manière centrée à la ligne médiane.

1. Percer les trous supérieurs. Respecter une distance de 1/4'' (6 mm) entre le mur et la tête de la vis.
2. Enlever le filtre à graisse.
3. Accrocher la hotte au mur aux vis supérieures.
4. Marquer les percages inférieurs.
5. Enlever la hotte du mur.
6. Percer les trous inférieurs.
7. Accrocher la hotte au mur aux vis supérieures. 10. Serrer les vis supérieures et inférieures à la main.

Montage du volet anti-refoulement

Visser le volet anti-refoulement sur la hotte à l'aide de 4 vis (4x8 mm).

Effectuer le raccordement de l'évacuation de l'air (uniquement en cas de mode évacuation de l'air)

Remarque: En cas d'utilisation d'un tuyau en aluminium, lisser au préalable la zone de raccordement.

1. Fixer le tuyau d'évacuation et l'étancher.
2. Vérifier si le volet anti-refoulement fonctionne.

Montage du module de recirculation (uniquement en cas de mode recirculation)

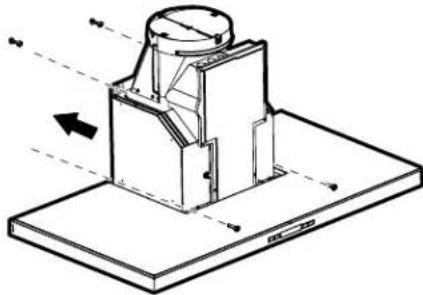

1. Visser le boîtier pour le module de recirculation sur la cornière de retenue à l'aide de 4 vis (4x8 mm).

A Vis B Module de recirculation C Cornière de retenue

1. Mesurer la distance (x) entre le bord inférieur du boîtier pour le module de recirculation et le bord inférieur du volet anti-refoulement.

Module de recirculation B Colliers C Capot de cheminée D Canal d'évacuation d'air

1. Raccourcir le tuyau d'évacuation à la longueur mesurée.
2. Enlever le module de recirculation.
3. Pousser le tuyau d'évacuation sur la face inférieure du module de recirculation.
4. Positionner le module de recirculation avec le tuyau d'évacuation sur le canal d'évacuation.
5. Fixer le module de recirculation sur la cornière de retenue à l'aide de 4 vis.
6. Assurer les jonctions avec les colliers.

RISQUE d'électrocution

Avant de procéder au câblage de l'appareil, couper le circuit électrique principal au boîtier électrique. Un circuit électrique de 120 VAC, 15 ou 20 ampères est nécessaire.

Indications pour la mise à la terre : Cet appareil est équipé d'un boîtier de distribution avec 3 cables. Utiliser le cable vert-jaune pour la mise à la terre de l'appareil. Relier le cable vert-jaune au cable de mise à la terre du raccordement domestique, afin d'éviter une décharge électrique. N'endommager ou n'enlever en aucun cas le cable vert-jaune. Le non-respect peut conduire à des blessures mortelles ou des décharges électriques.

1. Enlever le passage de câbles côté gauche et le couvercle de la commande du moteur. Fixer la pièce de raccordement pour la gaine d'installation (dans la liste cULUS) au passage de câbles.

A Passage de câbles

B Couvercle de la commande du moteur

1. Raccorder la gaine d'installation de 1/2'' (12,7 mm) à la commande du moteur.

Gaine d'installation Raccordement électrique Connecteurs de câbles indiqués dans la liste UL

Monter le capot de cheminée

Certaines surfaces peuvent avoir des bords tranchants. Faire attention en étendant le bras derrière l'appareil ou en dessous.

1. Retirer les pellicules protectrices recouvrant les deux capots de cheminée.
2. Faire glisser les capots de cheminée l'un dans l'autre.

Remarques

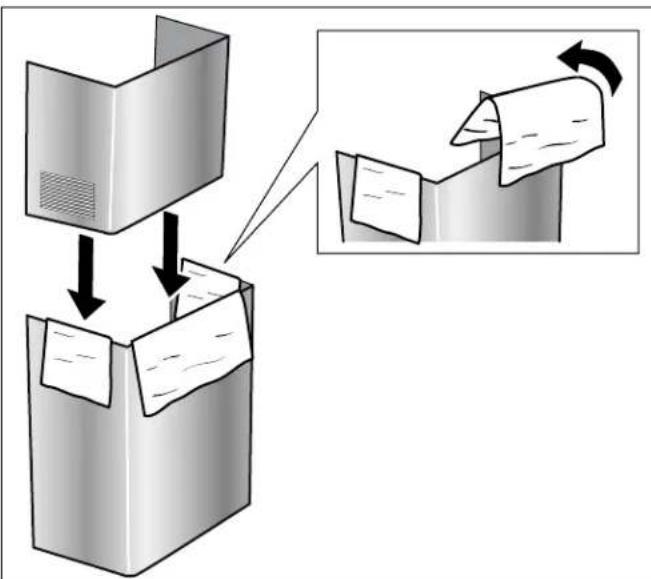

• Pour éviter les rayures, poser du papier, à titre de protection, sur les bords du capot extérieur.
• En mode évacuation de l'air, tourner le capot de cheminée de façon à ce que les fentes d'aération se trouvent en bas.

1. Retirer les films protecteurs recouvrant la hotte.
2. Poser les capots de cheminée sur l'appareil.
3. Pousser le capot de cheminée intérieur vers le haut et l'accrocher sur les côtés gauche et droit à la cornière de retenue.
4. À l'aide de deux vis, visser le capot de cheminée latéralement sur la cornière de retenue.

Capot de cheminée supérieur B Capot de cheminée inférieur C Vis D Cornière de retenue

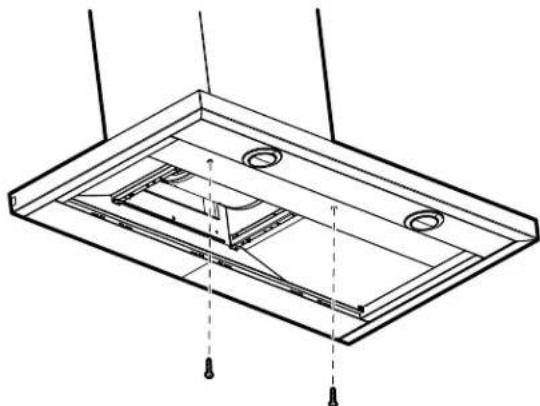

1. Fixer la partie inférieure du capot de cheminée à l'aide de deux vis.

1. Mettre en place le filtre à graisse en métal.

Dépose de l'appareil

1. Retirer le filtre à graisse en métal.
2. Détacher le capot de cheminée.
3. Mettre l'appareil hors tension.
4. Détacher les conduits d'évacuation.
5. Desserrer les vis pour la fixation de l'appareil.
6. Enlever l'appareil.
