MODE D'EMPLOI ZOE RENAULT
Cette notice d'utilisation et d'entretien réunit à votre intention les informations qui vous permettront :
- de bien connaître votre véhicule et, par la même, de bénéficier pleinement, et dans les mêmes conditions d'utilisation, de toutes les fonctionnalités et de tous les perfectionnements techniques dont il est doté.
- de maintenir son fonctionnement optimal par la simple mais rigoureuse observation des conseils d'entretien.
- de faire face, sans perte de temps excessive, aux opérations qui ne requièrent pas l'intervention d'un spécialiste.
Les quelques instants que vous consacrez à la lecture de cette notice seront très largement compensés par les enseignements que vous en tirerez, les fonctionnalités et les nouvelles techniques que vous y découvrirez. Si certains points restaient encore obscurs, les techniciens de notre Réseau se feraient un plaisir de vous fournir tout renseignement complémentaire.
Pour vous aider dans la lecture de cette notice, vous trouverez le symbole suivant :
Pour indiquer une notion de risque, de danger ou une consigne de sécurité.
La description des modèles, déclinés dans cette notice, a été établie à partir des caractéristiques techniques connues à la date de conception de ce document. La notice regroupe l'ensemble des équipements (de série ou optionnels) existant pour ces modèles, leur présence dans le véhicule dépend de la version, des options choisies et du pays de commercialisation.
De même, certains équipements devant apparaître en cours d'année peuvent être décrits dans ce document.
Enfin, dans toute la notice, lorsqu’il est fait référence au Représentant de la marque, il s’agit d’un Représentant RENAULT.
Bonne route au volant de votre véhicule.
Traduit du français. Reproduction ou traduction, même partielle, interdite sans autorisation écrite du constructeur du véhicule.
Chapitres
Faites connaissance avec votre véhicule..................... La conduite Votre confort Entretien Conseils pratiques Caractéristiques techniques Index alphabétique
1 2 3 4 5 6 7
Chapitre 1 : faites connaissance avec votre véhicule
Véhicule électrique : présentation 1.2 Recommendations importantes. 1.7 Véhicule électrique : charge 1.8
programmation 1.15
Carte RENAULT : généralités, utilisation, supercondamnation 1.16 Portes 1.23 Verrouillage, déverrouillage des ouvrants 1.25 Condamnation automatique des ouvrants en roulage. 1.27 Siège avant 1.28 Ceintures de sécurité 1.29 Dispositifs complémentaires à la ceinture infant 1.33

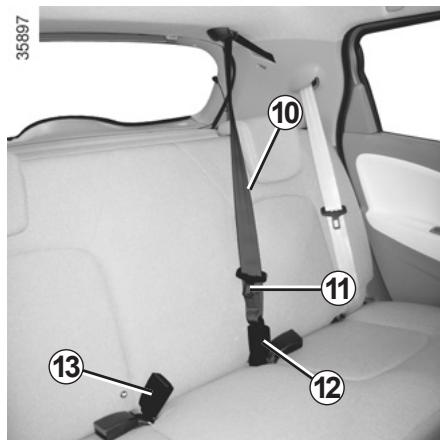

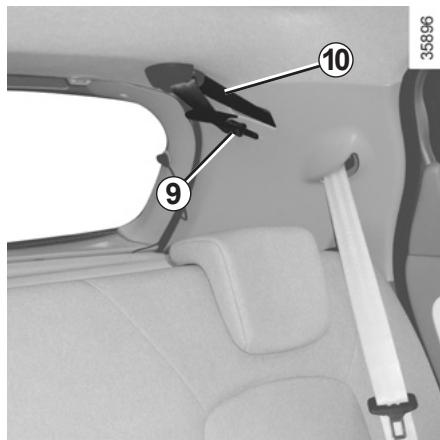

aux ceintures arrière 1.37 de protection latérale 1.38
Sécurité enfants : généralités 1.40

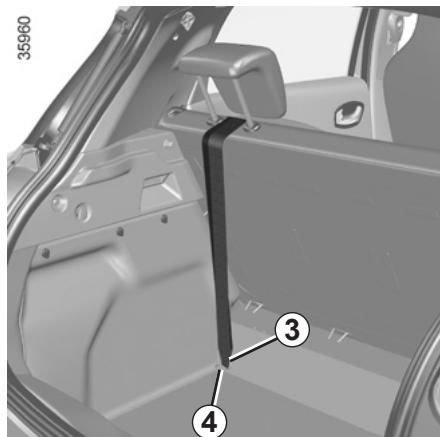

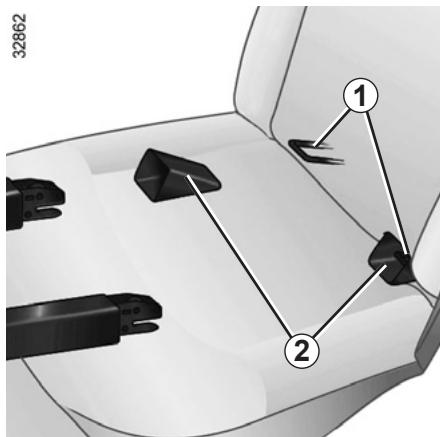

Choix de la fixation du siège infant 1.43 Installation du siège enfant. 1.45 Désactivation, activation de l'airbag passager avant 1.48

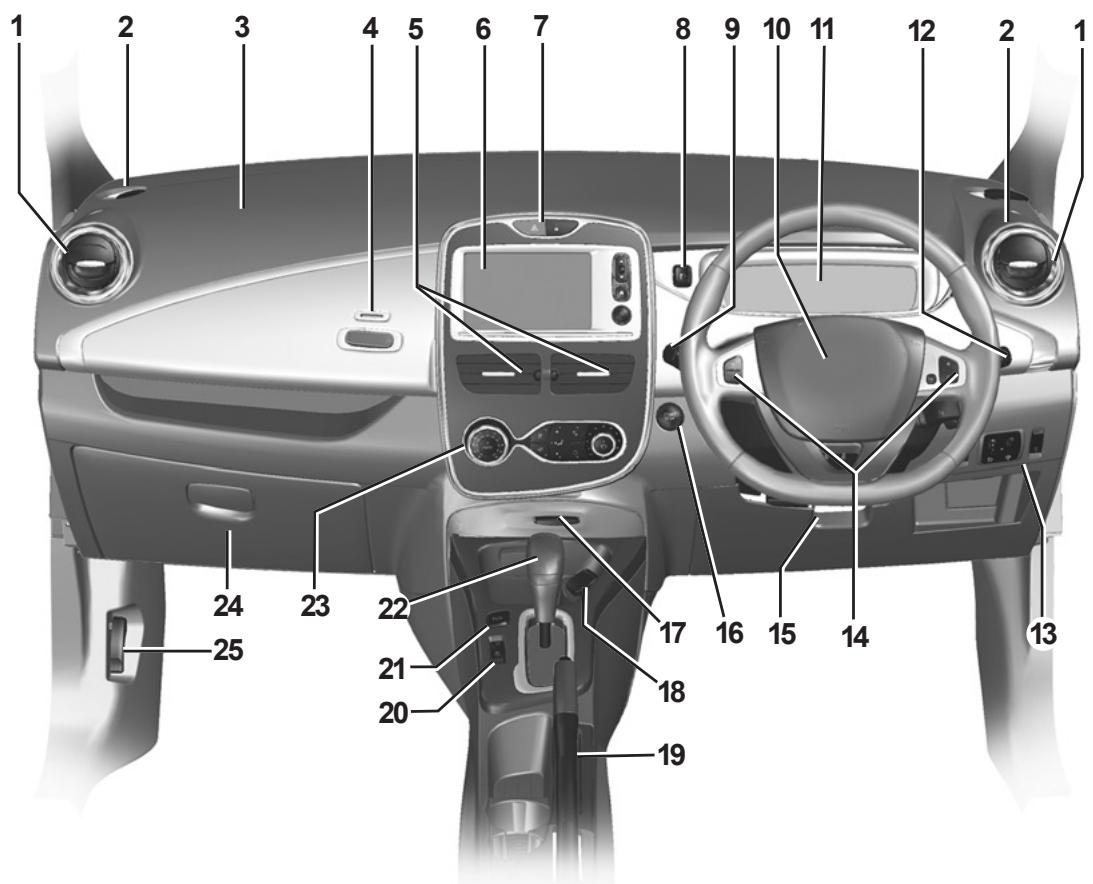

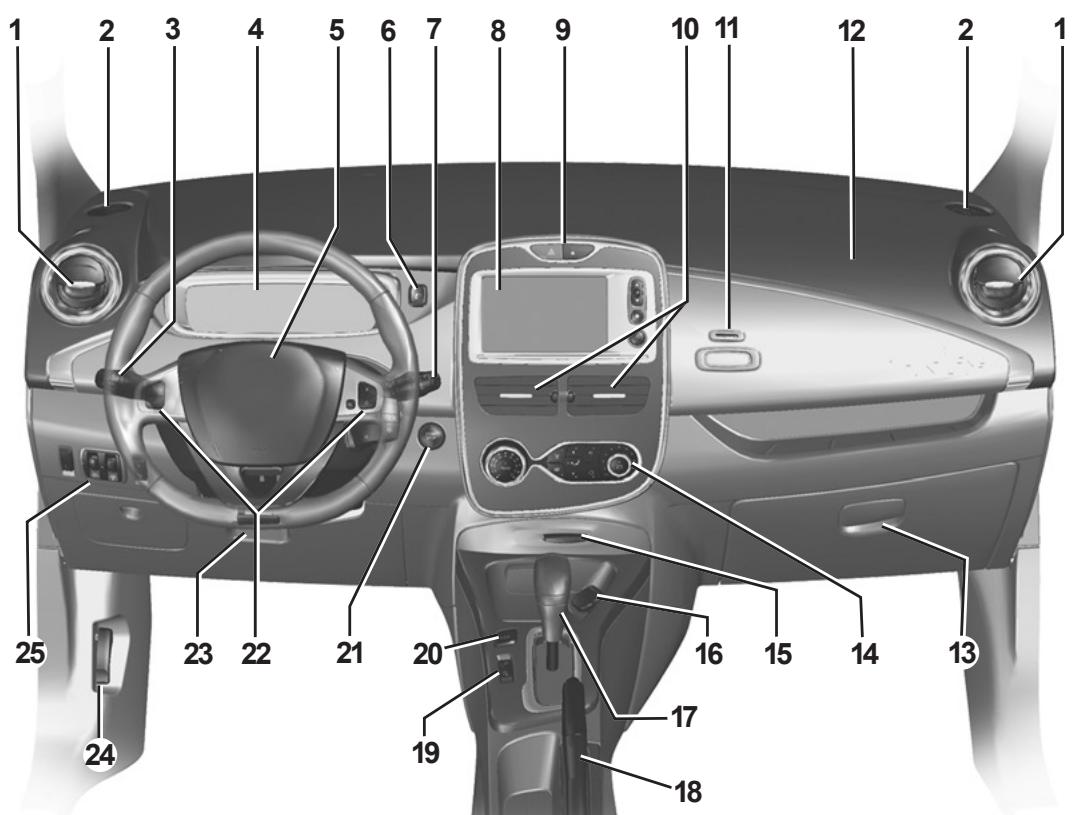

Volant de direction/Direction assistée 1.51 Poste de conduite 1.52 Témoins lumineux 1.56 Afficheurs et indicateurs 1.59 Ordinateur de bord 1.61 Heure et température extérieure 1.69 Rétroviseurs 1.70 Avertisseurs sonores et lumineux 1.71 Avertisseur sonore piétons 1.72 Éclairages et signalisations extérieurs 1.73 Réglage des projecteurs 1.76 Essuie-vitres, lave-vitres 1.77

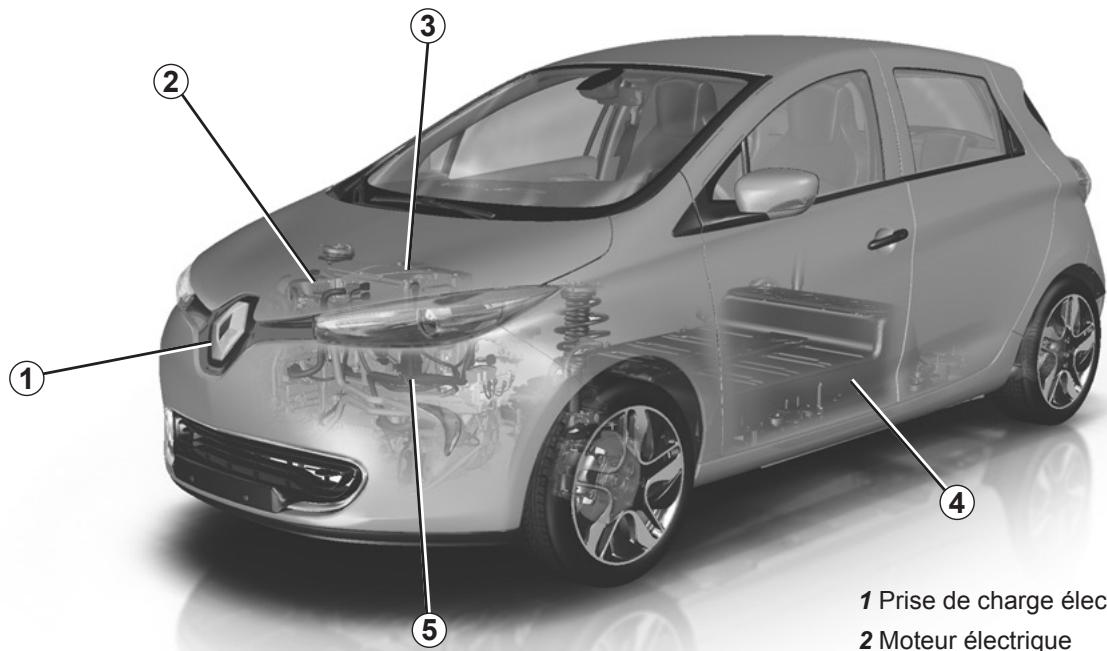

1 Prise de charge électrique
2 Moteur électrique
3 Batterie secondaire 12 volts
4 Batterie de traction « 400 volts »
5 Câblage de puissance électrique de couleur orange
Véhicule électrique : présence (2/5)
Le véhicule électrique possède des caractéristiques spécifiques mais il fonctionne de façon similaire à un véhicule à moteur thermique.
La différence fondamentale du véhicule électrique est l'utilisation exclusive de l'énergie électrique au lieu du carburant pour les véhicules à moteur thermique.
Nous vous recommandons donc de lire attentivement cette notice qui décrit votre véhicule électrique.

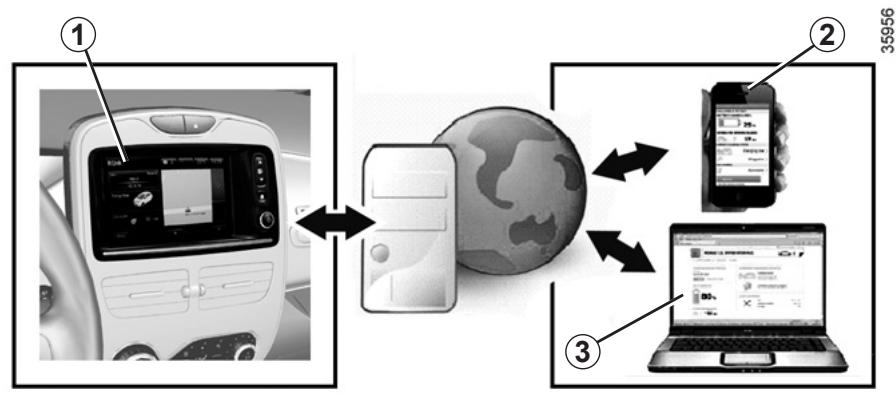

Services connectés
(suivant véhicule)
Votre véhicule électrique dispose de services connectés qui permettent de connaître et/ou de commander :
- l'état de charge de votre véhicule;
- la programmation de la charge de la batterie de traction en fonction de certains choix proposés;
- la programmation du conditionnement d'air à distance (reportez-vous au paragraphe « Conditionnement d'air : activation à distance » en chapitre 3); …
Vous pouvez accéder à ces services par:
des systèmes informatiques (téléphones portables 2, toute ordinaire 3...); - afficheur multimédia 1.
Pour plus d'informations, consultez un Représentant de la marque.
Il est toujours possible de souscrire à un service connecté ou de le prolonger, consultez un Représentant de la marque
Batteries
Le véhicule électrique possède deux types de batterie :
- une batterie de traction « 400 volts »;
- une batterie secondaire 12 volts.
Batterie de traction « 400 volts
Cette batterie stocke l'énergie nécessaire au bon fonctionnement du moteur de votre véhicule électrique. Comme toute batterie, elle se décharge à l'utilisation, elle doit donc être régulièrement rechargée.
Il n'est pas nécessaire d'attendre d'être sur la réserve pour recharger votre batterie de traction.
Le temps de chargement varie suivant le type de boîtier mural spécifique ou de borne publique auquel vous allez vous raccorder.
L'autonomie de votre véhicule dépend de la charge de la batterie de traction, mais aussi de votre style de conduite.
Reportez-vous au paragraphe « Autonomie du véhicule : conseils » en chapitre 2.

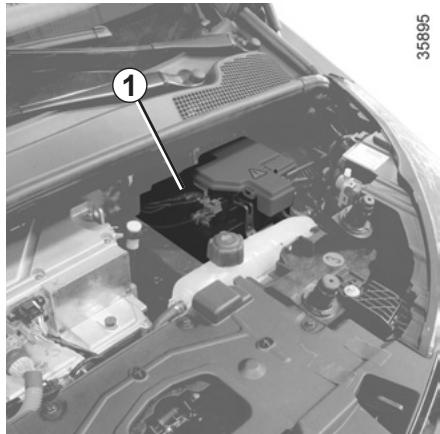

Batterie secondaire 12 volts
La seconde batterie, qui équipe votre véhicule, est une batterie secondaire 12 volts : elle fournit l'énergie nécessaire au fonctionnement des équipements du véhicule (feux, essuie-vitres, assistance de freinage...).
Véhicule électrique : présence (4/5)
Le symbole A repère les éléments électriques de votre véhicule pouvant présenter des risques pour votre sécurité.
33436
Circuit électrique «400 volts
Le circuit électrique « 400 volts » est reconnaissable aux cablages de couleur orange 6 et aux éléments repérés par le symbole
35775
Le système de propulsion du véhicule électrique utilise une tension continue
d'environ 400 volts. Ce
système peut être chaud pendant et après avoir coupé le contact. Respecter les messages d'avertissement portés sur les étiquettes générées dans le véhicule.
Toute intervention ou modification sur le système électrique 400 volts du véhicule (composants, câbles, connecteurs, batterie de traction) est rigoureusement interdite en raison des risques qu'elle peut présenter pour votre sécurité. Faites appel à un Représentant de la marque.
Risque de brûlures graves ou de chocs électriques pouvant entraîner la mort.
Conduite
Comme pour une voiture avec boîte de vitesses automatique, vous devez vous habituer à ne pas utiliser votre pied gauche et à ne pas freiner avec.
En roulage, lorsque vous levez le pied de la pédale d'accélérateur ou que vous appuyez sur la pédale de frein, pendant la décelération, le moteur génère du courant électrique qui est utilisé pour freiner le véhicule et recharger la batterie. Reportez-vous au paragraphe « Économètre » en chapitre 2.
Cas particulier :
Après une charge maximale de la batterie et durant les premiers kilomètres d'utilisation du véhicule, le frein moteur s'en trouve temporairement réduit. Veuillez adapter votre conduite en conséquence.
Le frein moteur ne peut en aucun cas se substituer à l'appui sur la pédale de frein.
Intempéries, routes inondées :
Ne roulez pas sur une chaussée inondée si la hauteur de l'eau dépasse le bord inférieur des jantes
Gène à la conduite
Côté conducteur, n'utiliser impérativement que des surtapis adaptés au véhicule, s'accrochant aux éléments préinstallés et vérifier régulièrement leur fixation. Ne pas superposer plusieurs tapis.
Risque de coinçement des pédales
Votre véhicule électrique étant silencieux, lorsque vous le quitterez, mettez systématiquement le sélecteur
de vitesse sur P, serrez le frein à main et arrêtez le moteur.
RISQUES GRAVES
DE BLESSURES
Bruit
Les vehicules electriques sont particulierement silencieux. Vous n'y ETES pas encore nécessairement habitué et les autres usagers de la route non plus. Il leur est difficile d'entendre si le vehicule est en mouvement.
Nous vous conseillons donc d'en tenir compte et d'utiliser l'alarme sonore piétons, notamment lors de la conduite en ville ou lors de manœuvres.
Reportez-vous au paragraphe « Alarme sonore piétons » en chapitre 1.
Le moteur étant silencieux, vous entendrez des bruits que vous n'êtes pas habitué à entendre (bruit aérodynamique, pneumatiques...).
Lors de la charge, le véhicule peut émettre des bruits (ventilateur, relais...). Par temps froid, à l'arrêt du véhicule, le système de chauffage peut se déclencher automatiquement pour une automatisation.
Veuillez lire attentivement ces consignes. Le non-respect de ces consignes peut entraîner un risque d'incendie, de blessures graves ou de chocs électriques pouvant entraîner la mort.
En cas d'accident ou de choc
En cas d'accident ou de choc sur le soubassement du véhicule (exemple : contact avec une borne, un trottoir surélevé ou tout autre mobilier urbain) vous pouvez endommager le circuit électrique ou la batterie de traction.
Faites contrôler votre véhicule par un Représentant de la marque.
Ne touchez jamais les composants « 400 volts » ou des câbles orange exposés et visibles de l'intérieur ou de l'extérieur du véhicule.
En cas d'endommagement important de la batterie de traction, d'éventuelles fuites pourraient apparaître :
- Ne touchez jamais aux liquides (fluides...) provenant de la batterie de traction;
- en cas de contact corporel, rincez abondamment à l'eau et consultez un médecin au plus vite.
En cas de choc même léger contre la trappe de charge et/ou du clapet, faites-les contrôler au plus vite par un Représentant de la marque.
En cas d'incendie
En cas d'incendie, quittez et faites évacuer immédiatement le véhicule, contactez les services de secours en précisant bien qu'il s'agit d'un véhicule électrique.
Si vous nevez intervenir, n'utilisez que des agents d'extinction de type ABC ou BC compatibles avec les feux sur les systèmes électriques. Ne pas utiliser de l'eau ou d'autres agents d'extinction.
Dans tous les cas de dégradations du circuit électrique, faites appel à un Représentant de la marque.

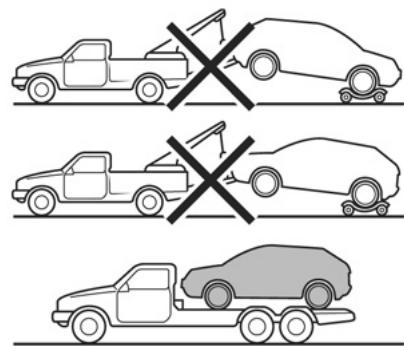

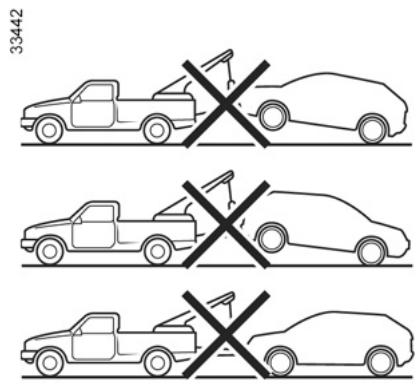

Pour tout remorquage
Reportez-vous au paragraphe « Remorquage, dépannage » en chapitre 5.
Lavage du véhicule
Ne jamais laver le compartiment moteur, la prise de charge et la batterie de traction au nettoyeur haute pression.
Risque d'endommagement du circuit physique.
Ne jamais laver le véhicule lorsque celui-ci est en charge.
Risque de chocs électriques pouvant entraîner la mort.

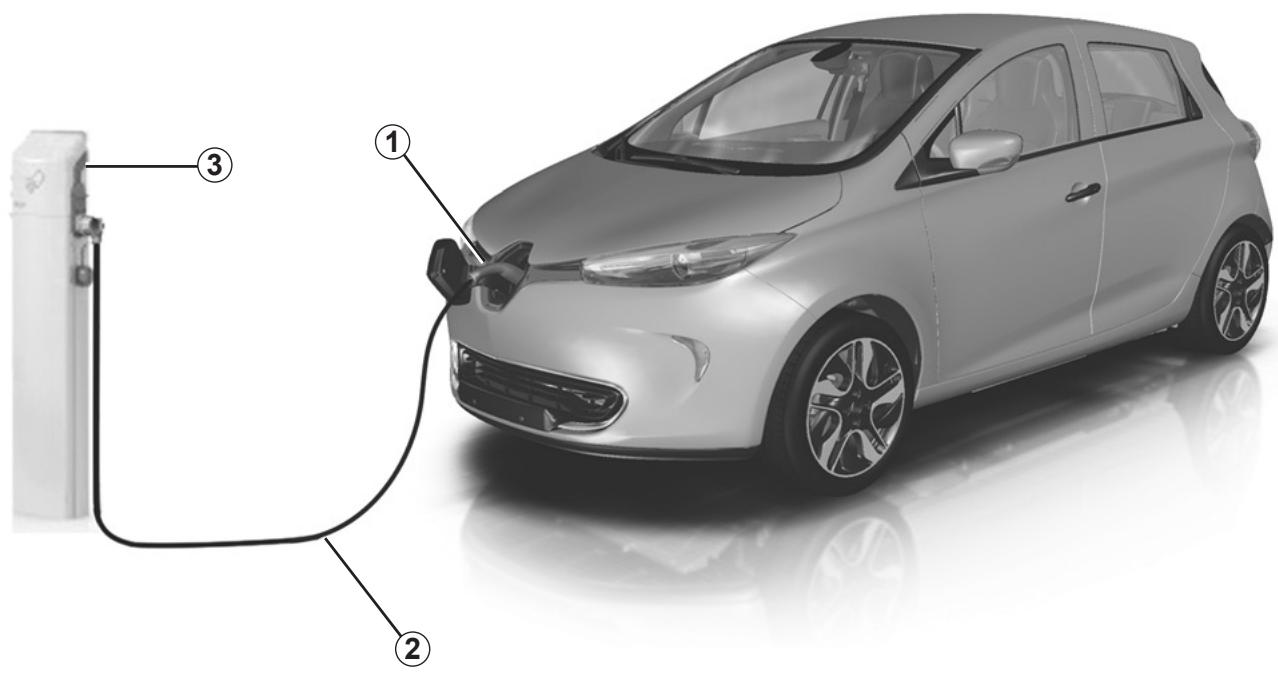

Schéma de principe de la charge
1 Prise de charge électrique
2 Cordon de charge
3 Boîtier mural spécifique ou borne de recharge
Pour toutes les questions relatives aux équipements nécessaires à la charge, consultez un Représentant de la marque.
Recommandations importantes pour la charge de votre véhicule
Veuillez lire attentivement ces consignes. Le non-respect de ces consignes peut entraîner un risque d'incendie, de blessures graves ou de chocs électriques pouvant entraîner la mort.
Installation pour l'usage d'un cordon de charge standard
Faites installer un boîtier mural spécifique par un professionnel.
Installation pour l'usage d'un cordon pour charge d'appoint
Faites vérifier par un professionnel que chaque prise sur laquelle vous allez raccorder le cordon pour charge d'appoint est bien conforme aux standards et aux réglementations en vigueur relatives aux pays, et notamment qu'elle dispose :
- d'un dispositif à courant différentiel résiduel de 30mA de type A;
- d'un dispositif de protection contre les surintensités (fusible ou disjoncteur de 16A dédié à la prise utilisée);
- d'une protection contre les surtensions liées à la foudre dans les zones exposées;
- d'un dispositif de raccordement à la terre.
Il est conseillé de tester tous les mois le bon fonctionnement du dispositif à courant différentiel résiduel.
Lisez attentivement la notice d'utilisation livrée avec le cordon pour charge d'appoint pour connaître les précautions d'utilisation et l'utilisation de ce dernier.
Charge
Ne pas intervenir sur le véhicule lors de la charge (lavage, changement de roue, intervention dans le compartiment moteur...). En cas de présence d'eau, de signes de corrosion ou d'éléments étrangers dans le connecteur du cordon de charge ou dans la prise de charge du véhicule, ne chargez pas le véhicule. Risque d'incendie.
Ne pas tenter de toucher les contacts du cordon, de la prise domestique ou de la prise de charge du véhicule, ni d'y introduire des objets.
Ne jamais brancher le cordon de charge sur une prise multiple ou un prolongateur.
Ne pas démonter ou modifier la prise de charge véhicule ou le cordon de charge. Risque d'incendie.
Ne pas modifier l'installation en cours de charge.
Lors d'un choc même léger contre la trappe de charge ou le clapet, faites-les contrôler au plus vite par un Représentant de la marque.
Prenez soin du cordon : ne le piétinez pas, ne le plongez pas dans l'eau, ne tirez pas dessus, ne lui faites pas subir de chocs... En cas de dégradations du cordon de charge, ne pas l'utiliser. Adressez-vous à un Représentant de la marque pour son remplacement.
Véhicule électrique : charge (3/7)
35907
Cordon de charge standard 3
Il est recommandé d'utiliser en priorité le cordon 3 pour la charge de la batterie de traction.
Ce cordon pour boîtier mural spécifique ou borne publique permet la recharge de la batterie de traction.
Cordon pour charge d'appoint 4
(suivant véhicule)
Ce cordon est à utiliser occasionnellement pour faire des appoints de charge alors que vous n'êtes pas chez vous.
Il se branche sur une prise domestique conforme aux conditions d'installation décrites précédemment.
Il vous permet de réaliser une charge partielle du véhicule (appoint d'environ un tiers de la charge en 6 heures).
Pour le fonctionnement, consultez la notice d'utilisation du cordon pour charge d'appoint.
Le temps de charge de la batterie de traction dépend de la quantité d'énergie restante et de la puissance délivrée par la borne de charge.
Il s'affiche au tableau de bord lors de la charge. Reportez-vous au paragraphe « Afficheurs et indicateurs » en chapitre 1.
En cas de problème, nous vous conseillons de le replacer par un cordon identique à celui d'origine. Consultez un représentant de la marque.
35906
Ne pas utiliser de prolongateur, de prise multiple ou d'adaptateur.
Risque d'incendie.
Véhicule électrique : charge (4/7)
08∠9E

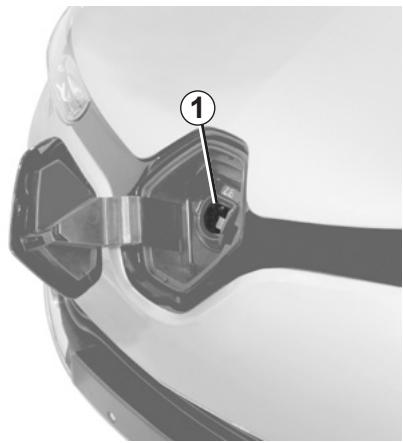

Prises de charge 1
Le véhicule dispose d'une prise de charge située à l'avant du véhicule.
Évitez de charger et de stationner votre véhicule dans des conditions extrêmes de température (chaud ou froid).
Lorsque le véhicule reste stationné à des températures inférieures à -25°C environ, la charge de la batterie de traction peut devenir impossible.
Privilégiez la charge de la batterie de traction après roulage et/ou dans un lieu tempéré. Dans le cas contraire, la charge peut être plus longue ou impossible.
Conseils
- Par forte chaleur, privilégiez le stationnement et la recharge du véhicule dans un lieu ombragé/couvert.
- La charge est possible par temps de pluie ou de neige.
- L'activation du conditionnement d'air augmente la durée de charge.
En l'absence de protection de l'inSTALLATION contre les surtensions, il est déconseillé de charger le véhicule par temps orageux (foudre...).
Notice
En cas d'enneigement, déblayez la neige dans la zone de la prise de charge du véhicule avant branchement ou débranchement. En effet, l'introduction de neige dans la prise peut bloquer l'insertion de la prise du cordon de charge.
Pour ne pas perturber le système de surveillance de la charge, ne pas installer de bande antistatique sur le véhicule.

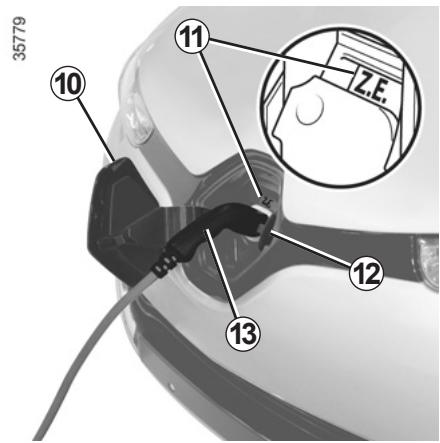

Recharge de la batterie de traction
Contact coupé et levier de vitesses en position P :
- Prenez le cordon de charge situé dans le coffre de votre véhicule; sortez-le de son sac de rangement; branchez l'extrémité du cordon à la source d'alimentation;
Note : L'ordre du branchement/débranchement du cordon de charge entre le véhicule et la source d'alimentation est indifférent.

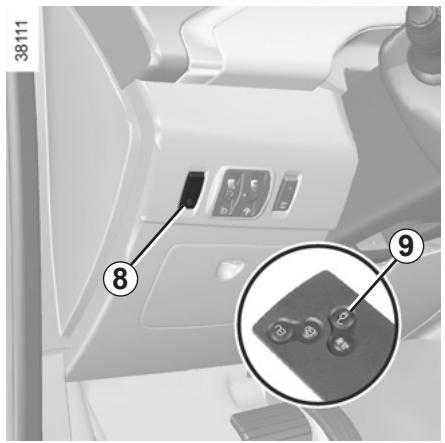

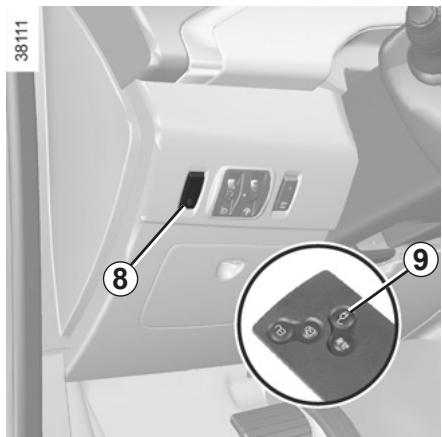

- Appuyez sur le bouton 9 de la carte RENAULT ou sur le contacteur 8 pour déverrouiller la trappe de charge 10.

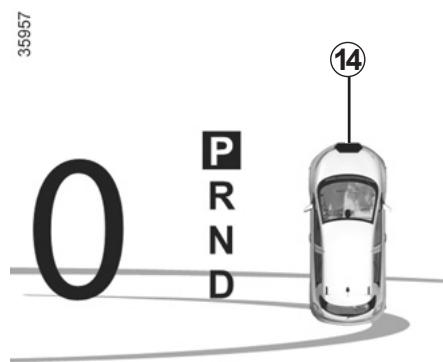

Le témoin rouge 14 s'allume au tableau de bord et le témoin Z.E. 11 s'allume en bleu pendant quelques secondes;
- ouvre le clapet 12;
- saisissez la poignée 13;
branchez le cordon au véhicule; assurez-vous du bon encliquetage du cordon de charge. Le témoin Z.E.11 clignote rapidement.
Le cordon de charge est verrouillé automatiquement au véhicule. Ceci rend impossible le débranchement du cordon du véhicule.
Il est impératif de bien dérouler le cordon de charge afin de limiter son échauffement.
Véhicule électrique : charge (6/7)

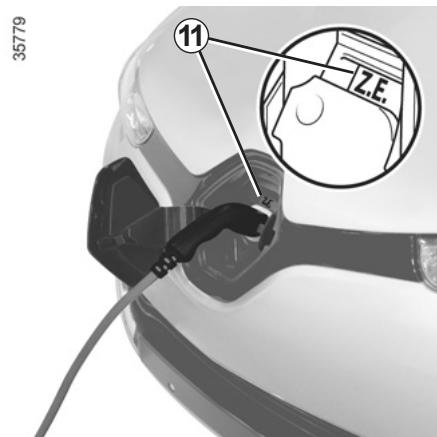

Pendant la charge, le témoin Z. E. 11 clignote en bleu lentement.

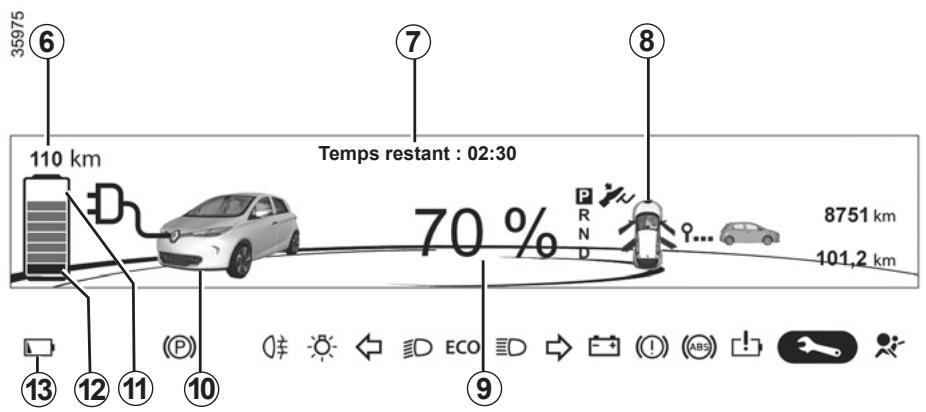

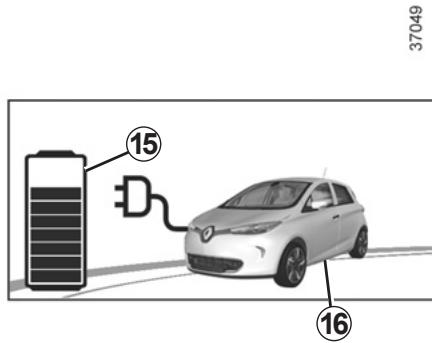

Lors de la charge, les informations suivantes apparaissent au tableau de bord :
- le niveau d'énergie sur le témoin batterie 15;
- le taux de remplissage de la batterie;
- le temps de charge restant (à partir d'environ 95% de la charge, le temps de charge restant n'est plus affiché);
- le fond du tableau de bord clignote en bleu;
- le témoin 16 pour indiquer que le véhicule est relié à une source d'alimentation.
À la fin d'une charge complète, le témoin Z. E. 11 est fixe et bleu. Après quelques secondes, l'ensemble des affichages s'éteint au tableau de bord.
Il n'est pas nécessaire d'attendre d'être sur la réserve pour recharger votre véhicule.

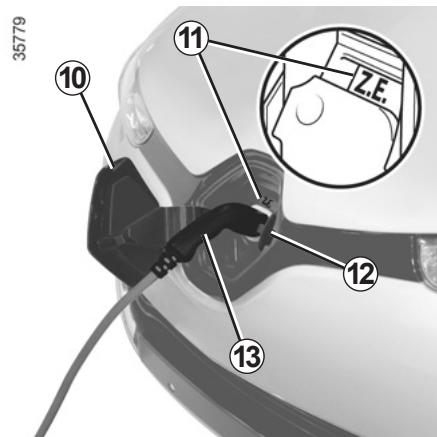

Précautions à prendre lors du débranchement de la prise
- Appuyez sur le bouton 9 de la carte RENAULT ou sur le contacteur 8 pour déverrouiller le cordon de charge du véhicule;
- saisissez la poignée 13;
- débranchez le cordon de charge du vehicule; -fermezleclapet12; fermez la trappe de charge 10. Elle se verrouille automatiquement et le témoin rouge 14 s'eteint au tableau de bord;
- débranchez le cordon de la source d'alimentation ; rangez le cordon dans son sac de rangement puis dans le coffre.
Notice
Juste après une charge importante de la batterie de traction, le cordon peut être chaud, manipulez-le par les poignées.
Après appui sur le bouton de déverrouillage du cordon de charge, vous disposez de 30 secondes pour le débrancher avant qu'il se verrouille de nouveau.

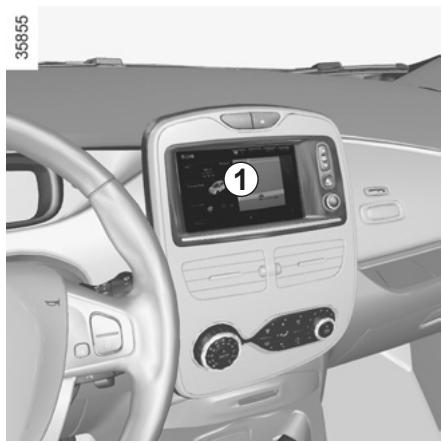

Véhicule électrique : programmation de la charge
C'est une fonction qui permet de programmer l'heure de départ de la charge.
Programmations de l'heure de départ de la fonction

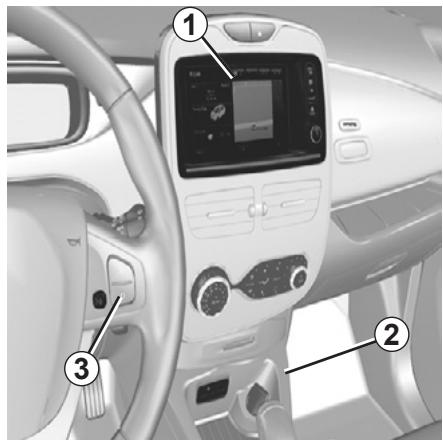

Depuis l'afficheur 1, Sélectionnez « Menu », « véhicule », « véhicule électricité », « Calendrier de charge »
Vous pouvez choisir:
- un début de charge instantanée;
- une programmation à la journée;
- une programmation à la journée;
Validez votre choix en sélectionnant «Terminé».

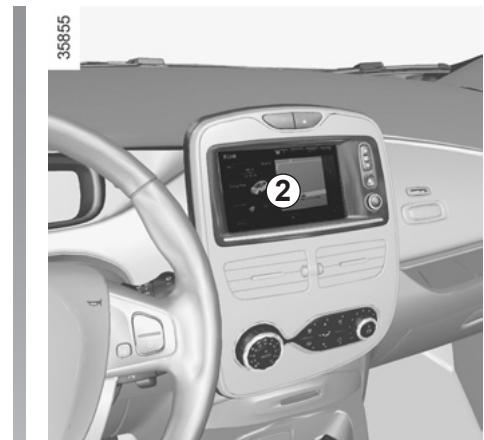

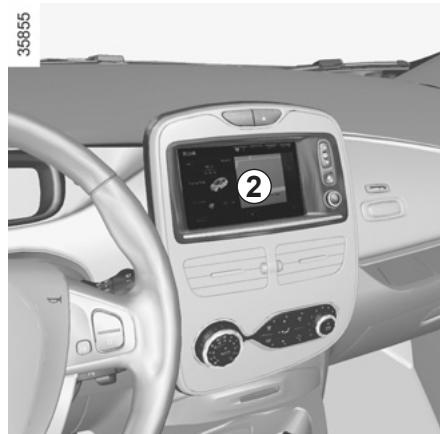

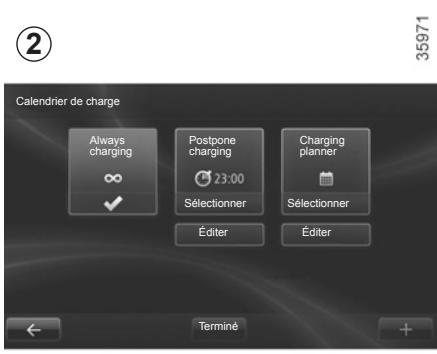

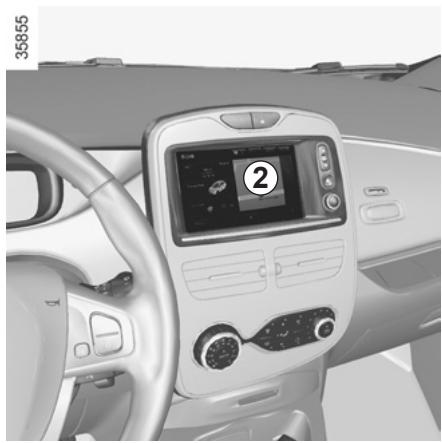

Depuis l'écran 2, appuyez sur « Sélectionner » du réglage à la journée et réglez l'heure de départ de la charge de votre choix.
Validez en sélectionnant « Terminé »
Depuis l'écran 2, appuyez sur « Sélectionner » du réglage à la semaine et réglez l'heure de départ et de fin de la charge de votre choix.
Validez en sélectionnant « Terminé »
Début de la charge
La charge commence à l'heure programmée :
- si le moteur est coupé;
- si le véhicule est branché à une source d'alimentation.
CARTES renault : généralités (1/2)
28∠9E
1 Déverrouillage des portes et du coffre.
2 Verrouillage des portes et du coffre.
3 Déverrouillage du cordon de charge/ ouverture de la trappe de charge.
4 Activation du conditionnement d'air.
5 Clé intégrée.
La carte renault permet :
- le verrouillage/déverrouillage des portes et du coffre. Reportez-vous aux pages suivantes;
- l'ouverture de la trappe de charge, reportez-vous au paragraph « Véhicule électrique : charge » en chapitre 1;
- Le déverrouillage du cordon de charge, reportez-vous au paragraphe « Véhicule électrique : charge » en chapitre 1;
- L'activation du conditionnement d'air, reportez-vous au paragraphe « conditionnement d'air » en chapitre 3.
- Le démarrage du moteur, reportez-vous au paragraphe « Démarrage moteur » en chapitre 2.
Champ d'action de la carte renault
Il varie selon l'environnement : attention aux manipulations de la carte RENAULT pouvant verrouiller ou déverrouiller le véhicule par appuis involontaires sur les boutons.
Pile déchargée, vous pouvez toutes verrouiller/déverrouiller et démarrer le véhicule. Reportez-vous aux paragraphes « Verrouillage/déverrouillage du véhicule » en chapitre 1 et « Démarrage moteur » en chapitre 2.
Responsabilité du conducteur
Ne quittez jamais votre véhicule, carte RENAULT à l'intérieur, en y laissant un enfant (ou un animal), même pour une courte durée.
En effet, celui-ci pourrait s'embêter en danger ou oublier en danger d'autres personnes en démarrant le moteur, en actionnant des équipements comme par exemple les lève-vitres ou encore verrouiller les portes.
Risque de blessures graves.
Autonomie
Assurez-vous d'avoir une pile en bon état, du bon modèle et introduite correctement. Sa durée de vie est d'environ deux ans : remplacez-la lorsque le message « pile carte faible » apparait au tableau de bord (reportez-vous au paragraphe « Carte RENAULT : pile » en chapitre 5).
Remplacement, besoin d'une carte renault supplémentaire
En cas de perte, ou si vous désirez une autre carte RENAULT, adressez-vous exclusivement à un Représentant de la marque.
En cas de remplacement d'une carte RENAULT, il sera nécessaire d'amener le véhicule et toutes ses cartes RENAULT chez un Représentant de la marque pour réinitialiser l'ensemble.
Vous avez la possibilité d'utiliser jusqu'à quatre cartes RENAULT par véhicule.
35912
Clé intégrée 5
La clé intégrée sert à verrouiller ou déverrouiller la porte avant gauche lorsque la carte RENAULT ne peut pas fonctionner :
- usure de la pile de la carte RENAULT, batterie secondaire 12V déchargée...
- utilisation d'appareils fonctionnant sur la même fréquence que la carte;
- véhicule situé dans une zone à forts rayonnements électromagnétiques;
Accès à la clé 5
Appuyez sur le bouton 6 et tirez sur la clé 5 puis relâchez le bouton.
Utilisation de la clé
Reportez-vous au paragraphe « Verrouillage/déverrouillage des portes »
Une fois entrée dans le véhicule avec la clé intégrée, replacez-la dans son logement dans la carte RENAULT puis introduisez la carte RENAULT dans le lecteur de carte pour pouvoir démarrer.
Conseil
N'approchez pas la carte d'une source de chaleur, de froid ou d'humidité.
Ne rangez pas la carte RENAULT dans un lieu où elle pourrait être tordue, voire même détériorée involontairement : ceci est le cas, par exemple, lorsqu'on s'assoit sur la carte rangée dans une poche arrière de vêtement.
CARTE renault à télécommande : utilisation
35782
Déverrouillage des ouvrants
Pressez le bouton 1. Le déverrouillage est visualisé par un clignotement des feux de détresse.
Verrouillage des ouvrants
Pressez le bouton de verrouillage 2. Le verrouillage est visualisé par deux clignotements des feux de détresse. Si un ouvrant (porte ou coffre) est ouvert ou mal fermé, ou si une carte RENAULT est restée dans le lecteur, il y a une condamnation puis une décondamnation rapide des ouvrants sans clignotement des feux de détresse.
Dans le cas où le véhicule a été déverrouillé mais qu'aucun ouvrant n'est ouvert, il se reverrouille automatiquement après deux minutes.
Moteur démarré, les boutons de la carte sont désactivés.
Les clignotements des feux de détresse vous renseignent sur l'état du véhicule :
- un clignotement indique que le véhicule est complètement déverrouillé;
- deux clignotements indiquent que le véhicule est complètement verrouillé.
Alarme de non-détection de la carte renault
Si vous ouvrez une porte, moteur dé-marré, alors que la carte n'est pas dans le lecteur, le message « carte non détectée » et un signal sonore vous en avertit. L'alerte disparaît lorsque la carte est remise dans le lecteur.
Ouverture de la trappe de charge ou déverrouillage du cordon de charge seul
Presse le bouton 3 soit pour ouvrir la trappe de charge ou soit pour déverrouiller le cordon de charge.
Activation du conditionnement d'air
Un appui long sur le bouton 4 active le conditionnement d'air pendant une durée de 5 minutes. Cela permet d'obtenir une température confort avant l'utilisation du véhicule. Reportez-vous au paragraphe « Conditionnement d'air : activation à distance » en chapitre 3.
CARTE renault « MAINS LIBRES » : utilisation (1/3)
98∠9C
Utilisation
Pour les véhicules qui en sont équipés, elle permet, en plus des fonctionnalités de la carte RENAULT à télécommande décrite précédemment, le verrouillage/déverrouillage sans action sur la carte RENAULT lorsqu'elle est présente dans la zone d'accès 1.
Ne rangez pas la carte RENAULT dans un lieu où elle pourrait être en contact avec d'autres équipements électroniques (ordinateur, PDA, téléphone...) qui peuvent perturber le fonctionnement.
Déverrouillage du véhicule

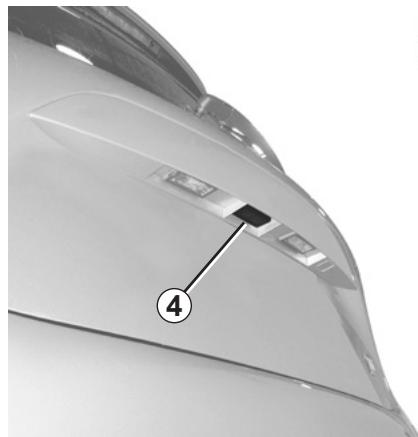

Carte RENAULT dans la zone 1 et véhicule verrouillé, appuyez sur le bouton 3 de la poignée 2 d'une des deux portes avant : le véhicule se déverrouille.
Un appui sur le bouton 4 déverrouille également tout le véhicule.
Le déverrouillage est visualisé par un clignotement des feux de détresse.
Nota : pendant trois secondes après un déverrouillage par appui sur le bouton 3, le verrouillage est inhibé.
Après un déverrouillage du véhicule ou du coffre seul à l'aide du bouton de la carte RENAULT, le verrouillage à l'éloignement et le déverrouillage « mains libres » sont désactivés.
Pour revenir en fonctionnement mains libres : redémarrez le véhicule.
Verrouillage du véhicule
Vous disposez de trois modes de verrouillage du véhicule : à l'éloignement, à l'aide du bouton 3, à l'aide de la carte RENAULT.
Verrouillage à l'éloignement
Carte RENAULT sur vous, portes et coffre fermés, éloignez-vous du véhicule : il se verrouille automatiquement dès que vous sortez de la zone 1.
Nota: La distance à laquelle se verrouille le véhicule dépend de l'environnement.
35786
Le verrouillage est visualisé par deux clignotements des feux de détresse et par un signal sonore.
Ce signal sonore peut être supprimé. Consultez un représentant de la marque.
Si un ouvrant (porte ou coffre) est ouvert ou mal fermé, ou si une carte est présente dans l'habitacle (ou dans le lecteur de carte), il n'y a pas de verrouillage. Dans ce cas, il n'y a pas de signal sonore ni de clignotement des feux de détresse.
Verrouillage à l'aide du bouton 3
Portes et coffre fermés et véhicule déverrouillé, appuyez sur le bouton 3 de la poignée d'une des portes avant. Le véhicule se verrouille. Si une porte ou le coffre est ouvert ou mal fermé, il y a un verrouillage/déverrouillage rapide du véhicule.
- La présence d'une carte RENAULT est obligatoire dans la zone d'accès (zone 1) du véhicule pour permettre le verrouillage par le bouton;
- pendant trois secondes après un verrouillage par appui sur le bouton, le déverrouillage est inhibé.
CARTE renault « MAINS LIBRES » : utilisation (3/3)
28∠SE
Verrouillage à l'aide de la carte renault
Portes et coffre fermés, appuyez sur le bouton 5 : le véhicule se verrouille.
Le verrouillage est visualisé par deux clignotements des feux de détresse.
Note : La distance maximale à laquelle se verrouille le véhicule dépend de l'environnement.
9989C
Particularités :
Le verrouillage du véhicule ne peut se faire si :
- un ouvrant (porte ou coffre) est ouvert ou mal fermé;
- Une carte est restée dans la zone 6 (ou dans le lecteur de carte) et aucune autre carte ne se trouve dans la zone de détection extérieure.
Après un verrouillage/déverrouillage du véhicule à l'aide des boutons de la carte RENAULT, le verrouillage à l'éloignement et le déverrouillage « mains libres » sont désactivés.
Pour revenir en fonctionnement « mains libres » : redémarrer le véhicule.
Moteur démarré, si après avoir ouvert et fermé une porte, la carte n'est plus dans l'habitacle, le message « carte non détectée » (accompagné d'un signal sonore lorsque la vitesse passe un seuil) vous alerte que la carte n'est plus dans le véhicule. Cela évite par exemple de partir après avoir déposé un passager avec la carte sur lui.
L'alerte disparaît lorsque la carte est de nouveau détectée.
Responsabilité du conducteur
Ne quittez jamais votre véhicule, carte RENAULT à l'intérieur, en y laissant un enfant (ou un animal), même pour une courte durée.
En effet, celui-ci pourrait s'embêter en danger ou oublier en danger d'autres personnes en démarrant le moteur, en actionnant des équipements comme par exemple les lève-vitres ou encore verrouiller les portes.
Risque de blessures graves.
CARTE renault : supercondamnation
Lorsque le véhicule est équipé de la supercondamnation, celle-ci permet de verrouiller les ouvrants et d’empêcher l’ouverture des portes par les poignées intérieures (cas d’un bris de glace suivi d’une tentative d’ouverture des portes par l’intérieur).
N'utilisez jamais la supercondamnation des portes s'il reste quelqu'un à l'intérieur du véhicule.
35782
Pour activer la superconductance
Vous avez le choix entre deux modes d'activation de la supercondamnation :
-exercez deux impulsions rapprochées sur le bouton 2 ; ou, exercez deux impulsions rapprochées sur le bouton de la poignée de la porte conducteur 3.
Le verrouillage est visualisé par cinq clignotements des yeux de détresse.
Pour désactiver la supercondamnation
Déverrouillez le véhicule à l'aide du bouton 1 de la carte RENAULT.
Le déverrouillage est visualisé par un clignotement des yeux de détresse.
Après une activation de la supercondamnation à l'aide du bouton 2, le verrouillage à l'éloignement et le déverrouillage « mains libres » sont désactivés.
Pour revenir en fonctionnement « mains libres » : redémarrer le véhicule.
Ouverture et fermeture des PORTES (1/2)
Ouverture de l'extérieur
Portes avant
Portes déverrouillées, tirez la poignée 1.

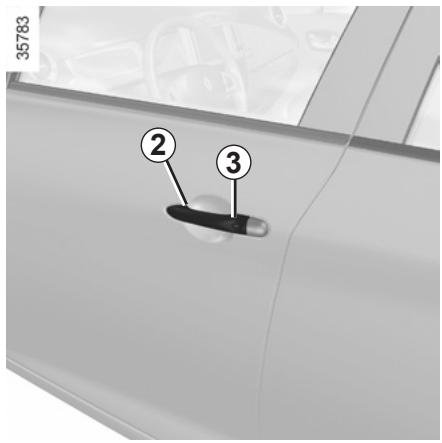

Particularités de la carte renault « mains libres
Portes verrouillées, appuyez sur le bouton 2 de la poignée 1, d'une des deux portes avant et tirez vers vous

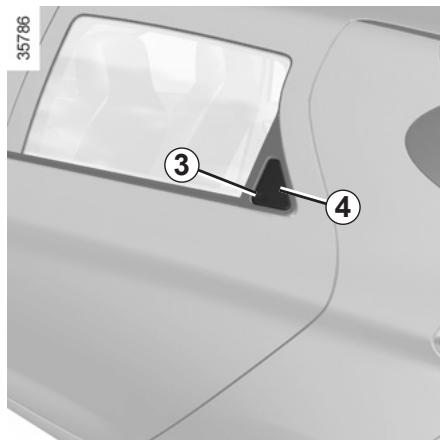

Portes arrière
Portes déverrouillées :
- appuyez sur l'empreinte 3 pour faire basculer la poignée 4 ; glissez la main dans la poignée 4 et tirez vers vous.
Par mesure de sécurité, les manœuvres d'ouverture/fermeture ne doivent se faire que véhicule à l'arrêt.

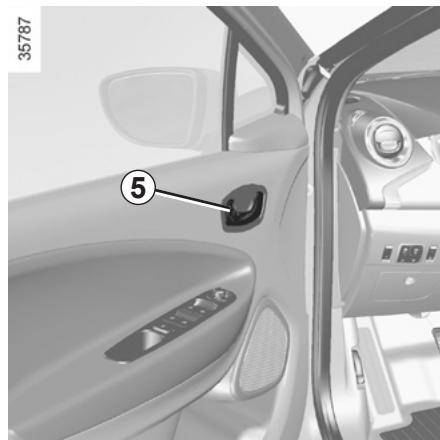

Ouverture de l'intérieur
Tirez la poignée 5.
Alarme sonore d'oubli d'éclairage
À l'ouverture d'une porte, une alarme sonore se déclenche pour vous signaler que les feux sont restés allumés alors que le contact moteur est coupé.
Alarme double identicarte
À l'ouverture de la porte conducteur, si la carte RENAULT à télécommande est restée dans le lecteur, le message « retarder carte » apparaît au tableau de bord accompagné d'un signal sonore.
Ouverture et fermeture des PORTES (2/2)

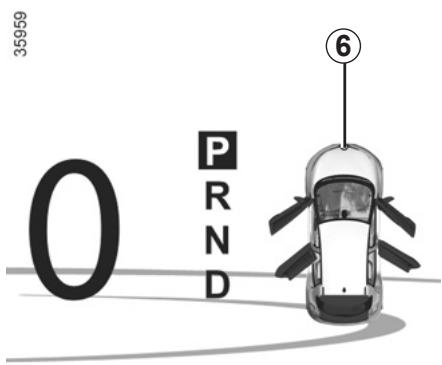

À l'arrêt, le témoin 6 indique l'ouvrant (porte, coffre ou trappe de charge) ouvert ou mal fermé.

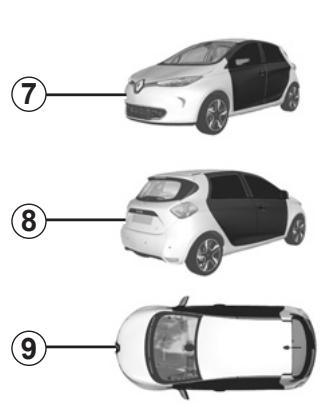

Lorsque le véhicule atteint 20 km/h environ, le témoin 7, 8 ou 9 indique le ou les ouvrants (porte, coffre ou trappe de charge) ouverts ou mal fermés.
Particularités
Après l'arrêt moteur, les feux et accessoires (radio...) continueront de fonctionner jusqu'à l'ouverture de la porte conducteur.
35058
Sécurité enfants
Pour rendre impossible l'ouverture des portes arrière de l'intérieur, baissez le levier 10 et vérifiez de l'intérieur que les portes sont bien condamnées.
Responsabilité du conducteur lors du stationnement ou arrêt du véhicule
Ne quittez jamais votre véhicule en y laissant un enfant, un adulte non autonome ou un animal même pour une courte durée.
En effet, ceux-ci pourraient mettre en danger ou oublier en danger d'autres personnes, par exemple en démarrant le moteur, en actionnant des équipements comme les lève-vitres ou encore en verrouillant les portes.
De plus, par temps chaud et/ou ensoleillé, sachez que la température intérieure de l'habitacle monte très rapidement.
RISQUE DE MORT OU BLESSURES GRAVES.
Verrouillage/déverrouillage des portes de l'extérieur
Celui-ci se fait à l'aide de la carte RENAULT : reportez-vous aux paragraphes « Cartes RENAULT » en chapitre 1.
Dans certains cas, la carte renault peut ne pas fonctionner :
- usure de la pile de la carte RENAULT, batterie secondaire 12V déchargée...
- utilisation d'appareils fonctionnant sur la même fréquence que la carte (téléphone portable...);
- véhicule situé dans une zone à forts rayonnements électromagnétiques.
Il est possible alors :
- d'utiliser la clé intégrée à la carte pour déverrouiller la porte avant gauche;
- de verrouiller manuellement chacune des portes;
- d'utiliser la commande de verrouillage/déverrouillage des portes de l'intérieur (reportez-vous aux pages suivantes).
Utilisation de la clé intégrée à la carte renault
Introduisez la clé 1 dans la serrure et verrouillez ou déverrouillez la porte avant gauche.
Verrouillage manuel des portes
Porte ouverte, faites pivoter la vis 2 (à l'aide de l'embout de la clé) et fermez la porte.
Celle-ci est désormais verrouillée de l'extérieur.
L'ouverture ne pourra alors se faire que de l'intérieur du véhicule ou par la clé pour la porte avant gauche.

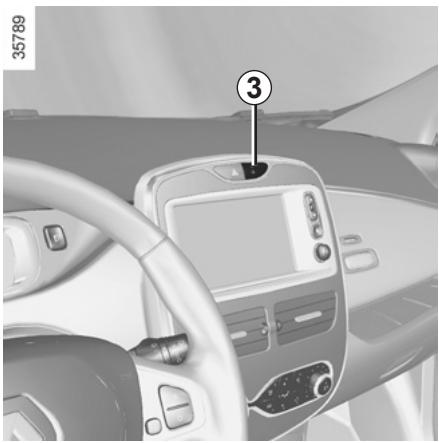

Commande de verrouillage/déverrouillage de l'intérieur
Le contacteur 3 commande simultanément les portes et le coffre.
Si un ouvrant (porte ou coffre) est ouvert ou mal fermé, il y a un verrouillage/déverrouillage rapide des ouvrants.
En cas de transport d'objets avec le coffre ouvert, vous pouvez tout de même verrouiller les autres ouvrants : contact coupé, exercez un appui de plus de cinq secondes sur le contacteur 3 pour verrouiller les autres ouvrants.
Verrouillage des ouvrants sans la carte renault
Cas, par exemple, d'une pile déchargée, d'un non-fonctionnement temporaire de la carte RENAULT...
Contact coupé, un ouvrant (porte ou coffre) ouvert, exercez un appui de plus de cinq secondes sur le contacteur.
À la fermeture de la porte, tous les ouvrants seront verrouillés.
Le déverrouillage de l'extérieur du véhicule ne sera possible qu'avec la carte RENAULT située dans la zone d'accès au véhicule ou à l'aide de la clé intégrée à la carte RENAULT.
Après un verrouillage/déverrouillage du véhicule à l'aide des boutons de la carte RENAULT, le verrouillage à l'éloignement et le déverrouillage « mains libres » sont désactivés.
Pour revenir en fonctionnement « mains libres » : redémarrer le véhicule.
Témoin d'état de verrouillage des ouvrants
Contact mis, le témoin intégré au contacteur 3 vous informe de l'état de verrouillage des ouvrants :
- témoin allumé, les ouvrants sont verrouillés;
- témoin éteint, les ouvrants sont déverrouillés.
Lorsque vous condamnez les portes, le témoin reste allumé puis s'éteint.
Ne quittez jamais votre véhicule en laissant une carte RENAULT à l'intérieur.
Responsabilité du conducteur
Si vous décidez de rouler portes verrouillées, sachez que cela peut rendre plus difficile l'accès des secouristes dans l'habitacle en cas d'urgence.

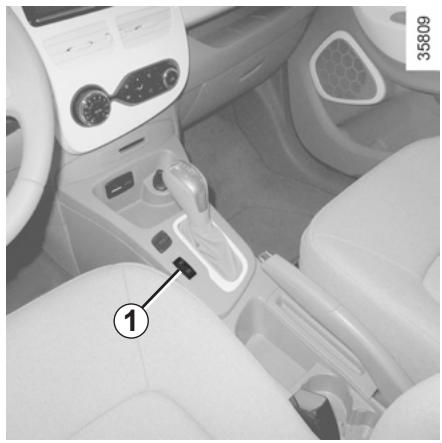

Principe de fonctionnement
Après démarrage du vehicule, le système condamne automatiquement les ouvrants des que vous atteignez environ 10km / h
La décondamnation se fait :
- par appui sur le bouton 1 de décondamnation des portes.
Nota : s'il y a ouverture/fermeture d'une porte, celle-ci se verrouille de nouveau automatiquement lorsque le vehicule atteint environ 10km / h
Activation/désactivation de la fonction
Moteur démarré, appuyez sur le bouton 1 pendant environ 5 secondes, jusqu'à entendre un bip sonore.
Anomalie de fonctionnement
Si vous constatez une anomalie de fonctionnement (pas de condensation automatique, levant intégré au bouton 1 ne s'allume pas à la condensation des ouvrants...) vérifiez en premier lieu la bonne fermeture de tous les ouvrants. S'ils sont bien fermés, adressez-vous à un Représentant de la marque.
Responsabilité du conducteur
Si vous décidez de rouler portes verrouillées, sachez que cela peut rendre plus difficile l'accès des secouristes dans l'habitacle en cas d'urgence.

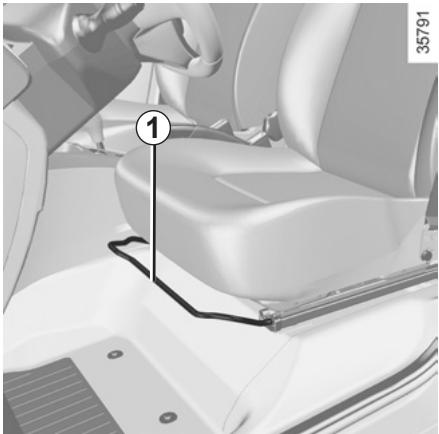

Pour avancer ou reculer le siège
Levez la poignée 1 pour déverrouiller. À la position, relâchez la poignée et assurez-vous du bon verrouillage du siège.

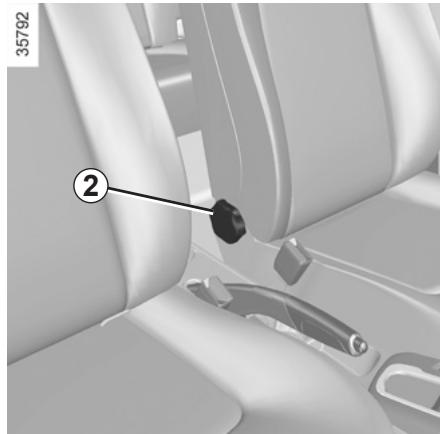

Pour incliner le dossier
Tournez la molette 2 jusqu'à la position désirée.
Pour des raisons de sécurité, effectuez ces réglages véhicule à l'arrêt.
Pour ne pas compromettre l'efficacité des ceintures de sécurité, nous vous conseillons de ne pas trop incliner les dossiers des sièges en arrière.
Aucun objet ne doit se couvrir sur le plancher (place avant conducteur) : en effet, en cas de freinage brusque, ces objets risquent de glisser sous le pédalier et d’empêcher son utilisation.
Ceintures de sécurité (1/4)
Pour assurer votre sécurité, portez votre ceinture de sécurité lors de tous vos déplacements. De plus, vous devez vous conformer à la législation locale du pays où vous vous trouvez.
Avant de démarrer, procédez d'abord au réglage de la position de conduite, puis, pour tous les occupants, à l'ajustement de la ceinture de sécurité pour obtenir la meilleure protection.
Réglage de la position de conduite
- Asseyez-vous bien au fond de votre siège (après avoir retiré votre manteau, blouson...). C'est essentiel pour le positionnement correct du dos;
- réglez l'avancée du siège en fonction du pédalier. Voiture siège doit être reculé au maximum compatible avec l'enfoncement complet des pédales. Le dossier doit être réglée de manière à ce que les bras restent légèrement pliés;
- Réglez la position du volant.

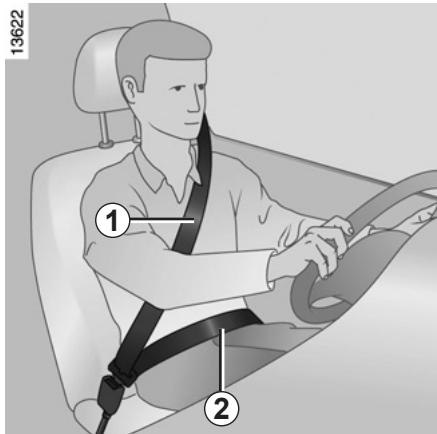

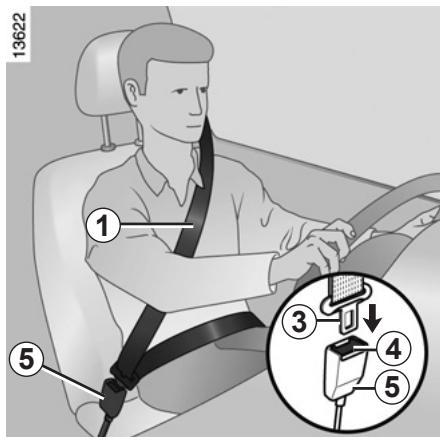

Ajustement des ceintures de sécurité
Tenez-vous bien appuyé contre le dossier.
La sangle de thorax 1 doit être rapprochée le plus possible de la base du cou, sans toutefois porter sur ce dernier.
La sangle de bassin 2 doit être portée à plat sur les cuisses et contre le bassin.
La ceinture doit porter le plus directement possible sur le corps. Ex. : évitez les vêtements trop épais, les objets intercalés...
Des ceintures de sécurité mal ajustées ouvrées risquent de causer des blessures en cas d'accident.
Utilisez une ceinture de sécurité pour une seule personne, enfant ou adulte.
Même les femmes enceintes doivent porter leur ceinture. Dans ce cas, veillez à ce que la sangle de bassin n'exerce pas une pression trop importante sur le bas-ventre sans créer de jeu supplémentaire.
Verrouillage
Déroulez la sangle lentement et sans à-coups et assurez l'encliquetage du pêne 3 dans le boîtier 5 (vérifiez le verrouillage en tirant sur le pêne 3). En cas de blocage de la sangle, effectuez un large retour en arrêté et déroulez à nouveau.
Si votre ceinture est complètement bloquée, tirez lentement, mais fortement la sangle, pour en extraire environ 3 cm. Laissez-la se rembobiner seule puis déroulez à nouveau.
Si le problème persiste, consultez un Représentant de la marque.
Témoin d'alerte de non-port des ceintures avant sur affichage
Il s'allume au démarrage moteur puis, si la ceinture n'est pas bouclée et que le véhicule atteint environ 20 km/h il clignote et un signal sonore retentit pendant environ deux minutes.
Note : Un objet posé sur l'assise passager peut, dans certains cas, déclencher le témoin d'alerte.
Réglage en hauteur des ceintures avant

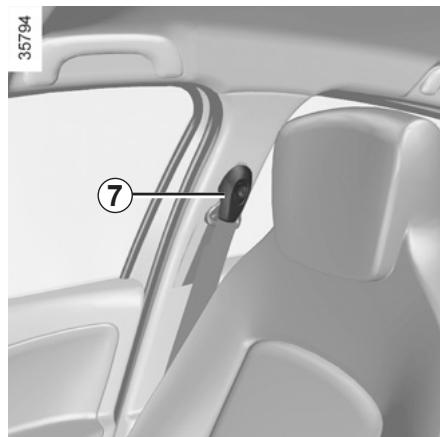

Utilisez le bouton 7 pour régler la hauteur de la ceinture de telle sorte que la sangle de thorax donne comme indiqué précédemment. Appuyez sur le bouton 7 et montez ou descendez la ceinture. Une fois le réglage effectué, assurez-vous du bon verrouillage.
Déverrouillage
Presse le bouton 4, la ceinture est rappelée par l'enrouleur. Accompagnez-la.

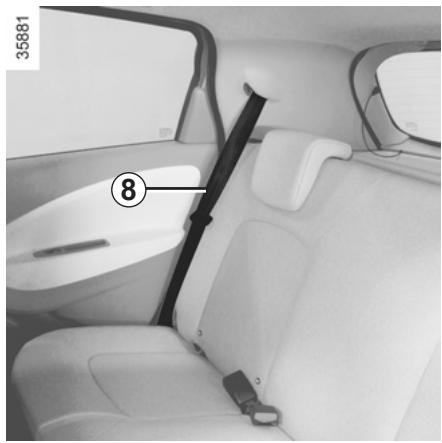

Ceintures arrière latérales 8
Le verrouillage, le déverrouillage et l'ajustement s'effectuent de la même manière que pour les ceintures avant.
Ceinture arrière centrale
Déroulez lentement la sangle 9 de son logement, puis encliquetez le pène 10 dans le boîtier noir correspondant 12.
Encliquetez le pène coulissant 11 dans le boîtier rouge correspondant 13.
Vérifiez le bon positionnement et le bon fonctionnement des ceintures de sécurité arrêté après chaque évaluation de la banquette
Ceintures de sécurité (4/4)
Les informations suivantes concernent les ceintures avant et arrière du véhicule.
- Aucune modification ne doit être apportée aux éléments du système de retenue montés d'origine : ceintures et sièges ainsi que leurs fixations. Pour des cas particuliers (ex : installation d'un siège infant), consultez un Représentant de la marque.
- : car une ceinture de sécurité portée trop large risque de provoquer des blessures en cas d'accident.
- Ne faites jamais passer la sangle baudrier sous votre bras, ni derrière votre dos.
- N'utilisez pas la même ceinture pour plus d'une personne et n'attachez jamais un bébé ou un enfant sur vos genoux avec votre ceinture.
- La ceinture ne doit pas être vrillée.
- À la suite d'un accident, faites vérifier et si nécessaire replacer les ceintures. De même, faites replacer votre ceinture si celle-ci présente une dégradation.
- Veillez à insérer le pène de la ceinture dans le boîtier approprié.
- Veillez à ne pas intercaler d'objet dans la zone du boîtier de verrouillage de la ceinture qui pourrait gêner son bon fonctionnement.
- Assurez-vous du bon positionnement du boîtier de verrouillage (il ne doit pas être caché, écrasé, plaqué... par des personnes ou des objets).
Dispositifs complémentaires à la ceinture avant (1/4)
Ils sont constitués de :
- pré-tensionneurs d'enrouleur de ceinture de sécurité; - limites d'effort de thorax; - airbags antiglissement; airbags frontaux conducteur et passager.
Ces systèmes sont prévus pour fonctionner séparément ou conjointement à l'occasion de chocs frontaux.
Suivant le niveau de violence du choc, le système peut déclencher :
- le blocage de la ceinture de sécurité;
- le prétentionneur de l'enrouleur de ceinture de sécurité (qui se déclenche pour rectifier le jeu de la ceinture);
- l'airbag frontal.
Prétentionneurs
Les prétentionneurs seront à plaquer la ceinture contre le corps, à plaquer l'occupant sur son siège et à augmenter ainsi son efficacité.
Contact mis, lors d'un choc de type frontal important et suivant la violence du choc, le système peut déclencher le prétentionneur de l'enrouleur de ceinture de sécurité 1 qui rétracte instantanément la ceinture.
-À la suite d'un accident, faites vérifier l'ensemble des moyens de retenue.
Toute intervention sur le système complet (prétensionneurs, airbags, boîtiers électroniques, câblages) ou réutilisation sur tout autre véhicule, même identique, est rigoureusement interdite.
- Pour éviter tout déclenchement intempestif pouvant occasionner des dommages, seul le personnel qualifié du Réseau de la marque est habilité à intervenir sur les prétensionneurs et airbags.
- Le contrôle des caractéristiques électriques de l'allumeur ne doit être effectué que par du personnel spécifique formé, utilisant un matériel adapté. Lors de la mise au rebut du véhicule, adressez-vous à un Représentant de la marque pour l'élimination du générateur de gaz des prétensionneurs et airbags.
Liminaire d'effort
À partir d'un certain niveau de violence de choc, ce mécanisme se déclenche pour limiter, à un niveau supportable, les efforts de la ceinture sur le corps.

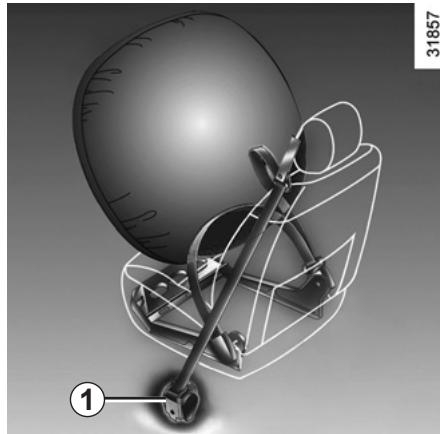

Airbag antiglissant
Situé sous chacune des assises des sièges avant, il se déploie pour limiter le glissement de l'occupant sous la ceinture.

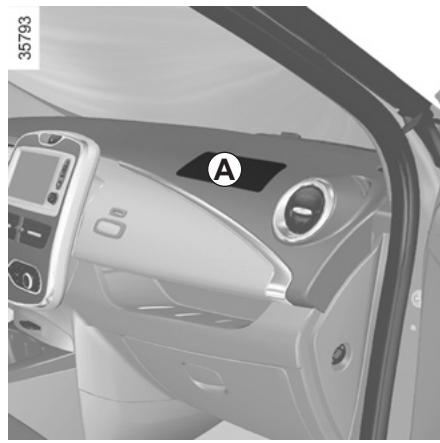

Airbag conducteur et passager
Il équipe les places avant côté conducteur et passager.
Un marquage « Airbag » sur le volant, la planche de bord (zone de l'airbag A) et, selon véhicule, une vignette en partie inférieure du pare-brise rappelle la présence de cet équipement.
Chaque système airbag est composé de :
- un airbag et son générateur de gaz montés sur le volant pour le conducteur et dans la planche de bord pour le passager;
- un boîtier électronique de surveillance du système commandant l'allumeur électrique du générateur de gaz ; des capteurs déportés ;
- un témoin de contrôle unique au tableau de bord.
Le système d'airbag utilise un principe pyrotechnique, ce qui explique qu'à son déploiement, il produit de la fumée, libre de la fumée (ce n'est pas le signe d'un départ de feu) et génère un bruit de détonation. Le déploiement de l'airbag qui doit être immédiat, peut causer des blessures à la peau ou autres désagréments.
Fonctionnement
Le système n'est opérationnel que lorsque le contact est mis.
Lors d'un choc violent de type frontal, les airbags se gonflent rapidement, permettant ainsi d'amortir l'impact de la tête et du thorax du conducteur sur le volant et du passager sur la planche de bord; puis ils se dégonflent immédiatement après le choc afin d'éviter toute entrave pour quitter le véhicule.
Anomalies de fonctionnement
Le témoin 2 s'allume au tableau de bord à la mise sous contact puis s'éteint après quelques secondes.
S'il ne s'allume pas à la mise sous contact ou s'il s'allume moteur tournant, il signale une défaillance du système.
Consultez au plus tôt un représentant de la marque. Tout retard dans cette démarche peut signifier une perte dans l'efficacité de la protection.
Dispositifs complémentaires à la ceinture avant (4/4)
Tous les avertissements qui suivent sont destinés à ne pas gérer le déploiement de l'airbag et à éviter des blessures graves directes par projection lors de son ouverture.
Avertissements concernant l'airbag conducteur
- Ne modifier ni le volant, ni son coussin.
- Tout recouvrement du coussin du volant est interdit.
- Ne fixer aucun objet (épinglette, logo, montre, support de téléphone...) sur le coussin.
- Le démontage du volant est interdit (sauf pour le personnel habilité du Réseau de la marque).
- Ne pas conduire trop près du volant : adopter une position de conduite avec les bras légèrement pliés (voir paragraphe « Réglage de la position de conduite » dans le chapitre 1). Cela assurera un espace suffisant pour un déploiement et une efficacité corrects du sac.
Avertissements concernant l'airbag passager
- Ne pas coller ni fixer d'objets (épinglettes, logo, montre, support de téléphone...) sur la planche de bord dans la zone de l'airbag.
- Ne rien interposer entre la planche et l'occupant (animal, parapluie, canne, paquets...).
- Ne pas poser les pieds sur la planche de bord ou le siège car ces différentes postures risquent de provoquer de graves blessures. De manière générale, maintenir éloignée toute partie du corps (genoux, mains, tête...) de la planche.
- Réactivez les dispositifs complémentaires à la ceinture passager avant dès que vous retirez un siège infant, pour assurer la protection du passager en cas de choc.
Il est interdit d'installer un siége ENFANT DOS à la ROUTE sur le siége passager avant TANT que les dispositifs complementaies à la ceinture passager avant NE sont PAS désactivés.
(reportez-vous au paragraphe « Sécurité enfants : désactivation, activation airbag passager avant » en chapitre 1)
Avertissements concernant l'airbag antiglissement
N'installez pas d'enfant de moins de 12 ans à cette place. De même, le déploiement de l'airbag antiglissement peut projeter violamment les objets posés sur l'assise du siège.
Risque de blessures graves.
Liminaire d'effort
À partir d'un certain niveau de violence de choc, ce mécanisme se déclenche pour limiter, à un niveau supportable, les efforts de la ceinture sur le corps.
-À la suite d'un accident, faites vérifier l'ensemble des moyens de retenue.
- éhicule, même identique, est rigoureusement interdite.
- Pour éviter tout déclenchement intermessif pouvant occasionner des dommages, seul le personnel qualifié du Réseau de la marque est habilité à intervenir sur les airbags.
Airbags latéraux
Il s'agit d'un airbag équipant les places avant qui se déploie sur le côté du siège (côté portière) afin de protégé les occupants en cas de chocs latéral violent.
Selon le véhicule, un marquage sur le pare-brise vous rappelle la présence de moyens de retenue complémentaires (airbags, prétentionneurs...) dans l'habitacle.
Avertissement concernant l'airbag latéral
- Monte de housses : les sièges équipés d'airbag nécessitant des housses spécifiques à votre vé 'une autre housse (ou de housses spécifiques à un autre véhicule) pourrait compromettre le bon fonctionnement de ces airbags et porter atteinte à votre sécurité.
- Ne pas placer d'accessoire, d'objet ou même un animal entre le dossier, la portière et les habillages intérieurs. Ne pas également couvrir le dossier du sièg
- Tout démontage ou toute modification du siège et des habillages intérieurs est interdit sauf par le personnel habilité du Réseau de la marque.
- L'espace entre le dossier de la banquette arrêté et les garnitures correspond à la zone de déploiement de l'airbag : il est interdit d'y introduire des objets.
Dispositifs de retenue complementairs
Tous les avertissements qui suivent sont destinés à ne pas gérer le déploiement de l'airbag et à éviter des blessures graves directes par projection lors de son ouverture.
L'airbag est conçu pour compléter l'action de la ceinture de sécurité, et l'airbag et la ceinture de sécurité constituent des éléments indissociables du même système de protection. Il est donc impératif de porter la ceinture de sécurité en permanence, le non-port de la ceinture de sécurité exposant les occupants à des blessures aggravées en cas d'accident, et pouvant également aggraver les risques de blessures à la surface de la peau, qui sont inhérents au déploiement de l'airbag lui-même.
Le déclenchement des prétensionneurs ou des airbags en cas de retournement ou de collision même violent n'est pas systématique. Des chocs sous le véhicule de type trottoirs, trous dans la chaussée, pierres... peuvent provoquer le déclenchement de ces systèmes.
- Toute intervention ou modification sur le système complet airbag (airbags, prétensionneurs, boîtier électronique, câblage...) est rigoureusement interdite (sauf par le personnel qualifié du Réseau de la marque). Pour préserver le bon fonctionnement et pour éviter tout déclenchement intempestif, seul le personnel qualifié du Réseau de la marque est habilité à intervenir sur un système airbag.
- Par mesure de sécurité, faites vérifier le système airbag lorsque le véhicule a été l'objet d'un accident, d'un vol ou d'une tentative de vol. Lors du prêt ou de la revente du véhicule, informez de ces conditions le nouvel acquéreur en lui remettant la présente notice d'utilisation et d'entretien. Lors de la mise au rebut du véhicule, adressez-vous à un Représentant de la marque pour l'élimination du (des) générateur(s) de gaz.
Transport d'enfant
L'enfant, comme l'adulte, doit être assis correctement et attaché quel que soit le trajet. Vous êtes responsable des enfants que vous transportez.
L'enfant n'est pas un adulte en miniature. Il est exposé à des risques de blessures spécifiques car ses muscles et ses os sont en pleine croissance. La ceinture de sécurité seule n'est pas adaptée à son transport. Utilisez le siège infant approprié et faites-en un usage correct.
Pour empêcher l'ouverture des portières, utilisez le dispositif « Sécurité enfants ».
(reportez-vous au paragraphe « Ouverture et fermeture des portes » en chapitre 1).
Un choc à 50 km/h représente une chute de 10 mètres. Ne pas atta-
chercher un enfant équivaut à le
laisser jouer sur un balcon au quatrième étage sans balustrade!
Ne tenez jamais un enfant dans vos bras. En cas d'accident, vous ne le retiendrez pas même si vous êtes attachés.
Si votre véhicule a été impliqué dans un accident de la route, changez le siège infant et faites vérifier les ceintures et les ancrages ISOFIX.
Responsabilité du conducteur lors du stationnement ou arrêt du véhicule
Ne quittez jamais Your vehicle en y laissant un enfant, un adulte non autonome ou un animal même pour une courte durée.
En effet, ceux-ci pourraient se mettre en danger ou oublier endunger d'autres personnes, par exemple en démarrant le moteur, en actionnant des équipements comme les lève-vitres ou encore en verrouillant les portes.
De plus, par temps chaud et/ou ensoleillé, sachez que la température intérieure de l'habitacle monte très rapidement.
RISQUE DE MORT OUBLESSURES GRAVES.
Utilisation d'un siège infant
Le niveau de protection offert par le siège enfant dépend de sa capacité à retenir votre enfant et de son installation. Une mauvaise installation compromet la protection de l'enfant en cas de freinage brutal ou de choc.
Avant d'acheter un siège enfant, vérifie qu'il est conforme à la réglementation du pays où vous vous trouvez et qu'il se monte dans votre véhicule. Consultez un représentant de la marque afin de connaître les sièges recommandés pour votre véhicule.
Avant de monter un siège infant, lisez sa notice et respectez les instructions. En cas de difficultés lors de l'installation, contactez le fabricant de l'équipement. Conservez la notice avec le siège.
Montrez l'exemple en bouclant votre ceinture et apprenez à votre enfant :
N'utilisez pas de siège enfant d'occasion ou dépourvu de notice d'utilisation.
Veillez à ce qu'aucun objet, dans ou à proximité du siège infant, ne gêne son installation.
Ne laissez jamais un enfant sans surveillance dans le véhicule.
Assurez-vous que votre enfant est toujours attaché et que son harnais ou sa ceinture est correctement réglé et ajusté. Évitez les vêtements trop écais qui introduisent du jeu avec les sangles.
Ne laissez pas votre enfant dépasser la tête ou les bras par la fenêtre.
Vérifiez que l'enfant conserve une posture correcte pendant tout le trajet, notamment lorsqu'il dort.
Sécurité enfants : choix du siège infant
31235
Sièges enfant dos à la route
La tête du bébé est, en proportion, plus lourde que celle de l'adulte et son cou est très fragile. Transportez l'enfant le plus longtemps possible dans cette position (jusqu'à l'âge de 2 ans minimum). Elle maintient la tête et le cou.
Choisissez un siège enveloppant pour une meilleure protection latérale et changez-le dès que la tête de l'enfant dépasse de la coque.
Sièges infant face à la route
La tête et l'abdomen des enfants sont les parties à protéger en priorité. Un siège enfant face à la route solidement fixé au véhicule réduit les risques d'impact de la tête. Transportez votre enfant dans un siège face route avec harnais ou bouclier tant que sa taille le permet. Choisissez un siège enveloppant pour une meilleure protection latérale.
Rehausses
Dès 15 kg ou 4 ans, l'enfant peut voyager sur un rehausseur qui permet d'adapter la ceinture de sécurité à sa morphologie. L'assise du rehausseur doit être munie de guides positionnant la ceinture sur les cuisses de l'enfant et non sur le ventre. Un dossier réglable en hauteur et équipé d'un guide sangle est conseillé pour placer la ceinture au milieu de l'épaule. Elle ne doit jamais être sur le cou ou sur le bras.
Choisissez un siège enveloppant pour une meilleure protection latérale.
Sécurité enfants : choix de la fixation du siège enfant (1/2)
Il existe deux systèmes de fixation des sièges infant : la ceinture de sécurité ou le système ISOFIX.
Fixation par ceinture
La ceinture de sécurité doit être ajustée pour assurer sa fonction en cas de freinage brutal ou de choc.
Respectez les trajets de sangle indiqués par le fabricant du siège infant.
Vérifiez toujours le bouclage de la ceinture de sécurité en tirant dessus puis tendez-la au maximum en appuyant sur le siège infant.
Vérifiez le bon maintien du siège en exerçant un mouvement gauche/droite et avant/arrière : le siège doit rester solidement fixé.
Vérifiez que le siège enfant n'est pas installé de travers et qu'il ne repose pas contre une vitre.
Aucune modification ne doit être apportée aux éléments du système monté d'origine : ceintures, ISOFIX ainsi que leurs fixations.
N'utilise pas de siège enfant qui risque de déverrouiller la ceinture qui le retient : la base du siège ne s'y repose pas sur le pêne et/ou de la ceinture de sécurité.
La ceinture de sécurité ne doit jamais être relâchée ou ouverte. Ne la faites jamais passer sous le bras ni derrière.
Vérifiez que la ceinture ne soit pas endommagée par des arêtes vives. Si la ceinture de sécurité ne fonctionne pas normalement, elle ne peut pas protéger l'enfant. Consultez un Représentant de la marque. N'utilisez pas cette place tant que la ceinture n'est pas réparée.
Fixation par système ISOFIX
Les sièges enfants ISOFIX autorisés sont homologués suivant le règlement ECE-R44 dans l'un des trois cas suivants:
- universal ISOFIX 3 points face à la route
- semi-universal ISOFIX 2 points
- spécifique
Pour ces deux derniers, vérifie que votre siège enfant peut être installé en consultant la liste des véhicules compatibles.
Attachez le siège infant avec les verrous ISOFIX lorsqu'il en est équipé. Le système ISOFIX assure un montage facile, rapide et sûr.
Le système ISOFIX est constitué de 2 anneaux et, dans certains cas, d'un troisième annexe.
Avant d'utiliser un siège infant ISOFIX que vous avez acquis pour un autre véhicule, assurez-vous
que son installation est autorisée. Consultez la liste des véhicules pouvant recevoir le siège auprès du fabricant de l'équipement.
Sécurité enfants : choix de la fixation du siège enfant (2/2)
Les deux anneaux 1 sont situés entre le dossier et l'assise du siège et sont repérés par un marquage.
Pour faciliter la mise en place et le verrouillage de votre siège enfant sur les anneaux 1, utilisez les guides d'accès 2 du siège enfant.
Le troisième anneau est utilisé pour attacher la sangle supérieure de certains sièges infant : fixez le crochet 3 impérativement sur l'anneau 4 pour un siège arrière et sur l'anneau 5 pour un siège avant, puis tendez la sangle.
Les ancrages ISOFIX ont été exclusivement mis au point pour les sièges infant avec système ISOFIX. Ne fixez jamais d'autres sièges infant, ni de ceinture ou autres objets à ces ancrages.
Assurez-vous que rien ne gêne au niveau des points d'ancrage.
Si le véhicule a été impliqué dans un accident de la route, faites vérifier les ancrages ISOFIX et changez selon besoin.
Sécurité enfants : installation du siège infant (1/3)
Certaines places ne sont pas autorisées à l'installation d'un siège infant. Le schéma en page suivante vous indique où fixer un siège infant.
Les types de siège enfant mentionnés peuvent ne pas être disponibles. Avant d'utiliser un autre siège enfant, vérifie auprès du fabricant qu'il se monte.
Montez le siège enfant de préférence sur un siège arrière.
Assurez-vous que l'installation du siège enfant dans le véhicule ne risque pas de le déverrouiller de son embase.

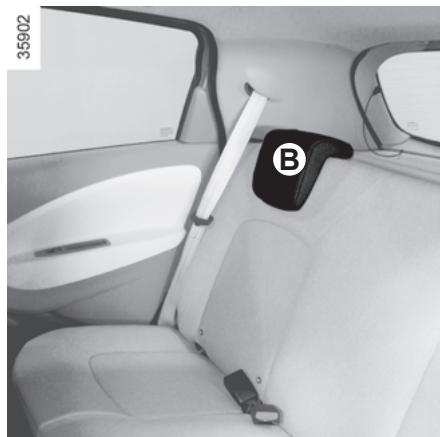

Si vous devez enlever l'appui-tête, assurez-vous qu'il est bien rang ane.
Fixez toujours le siège infant au véhicule même non utilisé afin qu'il ne se transforme pas en projectile en cas de freinage brutal ou de chic.
En place avant
Le transport d'enfant en place passager avant est spécifique à chaque pays. Consultez la législation en vigueur et suivez les indications du schéma en page suivante.
Avant d'installer un siège infant à cette place (si autorisé) :
- baissez la ceinture de sécurité au maximum;
- reculez le siège au maximum;
- inclinez légèrement le dossier par rapport à la verticale (25° environ);
- pour les véhicules qui en sont équipés, remontez l'assise du siège au maximum.
Ne modifiez plus ces réglages après l'installation du siège enfant.
RISQUE de MORT ou de blessures GRAVES :

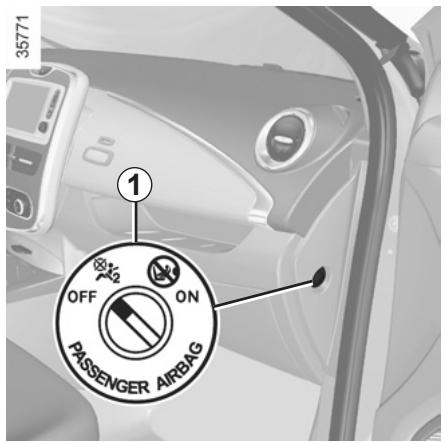

Avant d'installer un siège infant à cette place, vérifie que l'airbag est bien désactivé (reportez-vous au paragraphe « Sécurité enfants : désactivation, activation airbag passager avant » en chapitre 1).
En place arrêté latérale
Une nacelle s'installe dans le sens transversal du véhicule et utilise au minimum deux places. Placez la tête de l'enfant du côté opposé à la porte.
Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route puis reculez-le au maximum sans contact avec le siège enfant. Pour la sécurité de l'enfant face à la route, ne reculez pas le siège qui est devant l'enfant au-delà du milieu de glissière, n'inclinez pas trop le dossier (25° maximum) et relevez le siège le plus possible. Vérifiez que le siège enfant face à la route est appuyé sur le dossier du siège du véhicule et que l'appui-tête du véhicule ne gène pas.
En place arrêt centrale
Vérifiez que la ceinture soit adaptée à la fixation de votre siège infant. Consultez un Représentant de la marque.
Assurez-vous que le siège enfant ou les pieds de l'enfant ne gênent pas le bon verrouillage du siège avant.
Reportez-vous au paragraphe « Siège avant » en chapitre 1.
Sécurité enfants : installation du siège infant (2/3)
35913
Vérifiez l'état de l'airbag avant
d'installer un passager ou un siège infant.
RISQUE de MORT ou de blessures GRAVES :
Avant d'installer un siège enfant à la place passager, vérifiez que l'airbag est bien vé (reportez-vous au par « Sécurité enfants : désac-activation airbag passager en fin de paragraphe).
Place interdisant l'installation d'un siège enfant.
Siège enfant fixé à l'aide de la ceinture
Place autorisant la fixation de l'enture d'un siège homologué versel
Place autorisant la fixation par ce uniquement d'un siège dos à l'avant homologué « Universel »
Siège enfant fixé à l'aide de la fixation ISOFIX
- Place autorisant la fixation d'un siège enfant ISOFIX.
Les places ISOFIX sont équipées d’un ancrage autorisant la fixation d’un siège enfant face à la route, universal. Les ancrages sont dans le coffre pour les places arrière, sur le dossier de siège pour la place avant.
La taille d'un siège infant ISOFIX est repérée par une étiquette :
- A, B et B1 : pour les sièges face route du groupe 1 (de 9 à 18 kg);
- C et D : coques ou sièges dos route du groupe 0+ (inférieur à 13 kg) ou groupe 1 (de 9 à 18 kg);
- E: coques dos route du groupe 0 (inférieur à 10 kg) ou 0+ (inférieur à 13 kg);
L'utilisation d'un système de sécurité infant non approprié à ce véhicule ne protégera pas correctement le bébé ou l'enfant. Il risquerait d'être grièvement ou mortellement blessé.
Sécurité enfants : installation du siège infant (3/3)
Le tableau ci-dessous reprend les mêmes informations que le visuel de la page précédente afin de respecter la réglementation en vigueur.
| Type de siège infant | Poids de l'enfant | Taille du siège | Place avant passager (5) (1) | Places arrière latérales | Place arrière centrale |
| Nacelle transversale Groupe 0 | < à 10 kg | F, G | X | U - IL (2) | U (2) |
| Coque dos route Groupe 0 ou 0+ | < à 10 kg et < à 13 kg | E | U - IL | U - IL (3) | U (3) |
| siège dos route Groupe 0+ et 1 | < à 13 kg et 9 à 18 kg | C, D | U - IL | U - IL (3) | U (3) |
| Siège face route Groupe 1 | 9 à 18 kg | A, B, B1 | IUF - IL | U - IUF - IL (4) | U (4) |
| Rehausseur Groupe 2 et 3 | 15 à 25 kg et 22 à 36 kg | - | X | U (4) | U (4) |
X = Place non autorisée à l'installation d'un siège infant.
U = Place autorisant la fixation par ceinture d'un siège du commerce homologué « Universel » ; vérifie qu'il se monte.
IUF/IL = Place autorisant, pour les véhicules qui en sont équipés, la fixation par attache ISOFIX d'un siège infant homologué « Universel/semi-universel ou spécifique à un véhicule »; vérifie qu'il se monte.
(1) Placez le siège du véhicule dans la position la plus reculée et la plus haute, et inclinez légèrement le dossier (25° environ). (2) Une nacelle s'installe dans le sens transversal du véhicule et utilise au minimum deux places. Placer la tête de l'enfant du côté opposé à celui de la porte. (3) Avancez le siège avant du véhicule au maximum pour installer un siège infant dos à la route puis reculez-le au maximum sans contact avec le siège infant. (4) Siège enfant face à la route, placez le dossier du siège enfant en contact avec le dossier du véhicule. Réglez la hauteur de l'appui-tête ou enlevez-le si nécessaire. Ne reculez pas le siège avant au-delà du milieu de réglage de ses glissières et n'inclinez pas son dossier au-delà de.
(5) RISQUE DE MORT OU DE BLESSURES GRAVES : avant d'installer un siège infant à la place passager avant, vérifie que l'airbag est bien désactivé (reportez-vous au paragraphe « Sécurité enfants : désactivation, activation airbag passager avant » en chapitre 1).
Déactivation des airbags passager avant
(pour les véhicules qui en sont équipés)
Pour pouvoir installer un siège enfant sur le siège passager avant, vous devez impérativement désactiver les dispositifs complémentaires à la ceinture de sécurité passager avant.

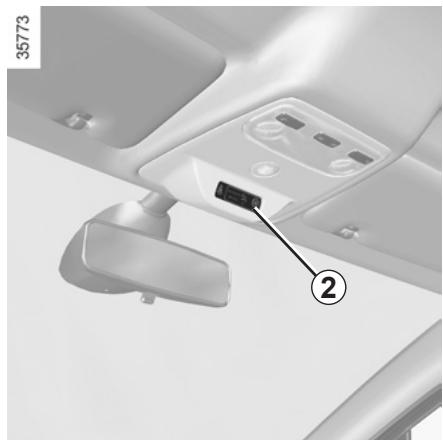

Pour désactiver les airbags : véhicule à l'arrêt, poussez et tournez le verrou 1 sur la position OFF.
Contact mis, vérifie impérativement
que le témoin sur l'afficheur 2 est bien allumé sur l'afficheur central et, selon véhicule, que le message « airbag passager désactivé » s'affiche.
Ce voyant reste allumé en permanence pour vous confirmer que vous pouvez installer un siège infant.
L'activation ou la désactivation de l'airbag passager doit se faire véhicule à l'arrêt.
En cas de manipulation véhicule-
culé roulant, les témoins s'allument.
Pour retrouver l'état de l'airbag conforme à la position du verrou, coupez le contact puis remettez-le.
Sécurité enfants : désactivation, activation airbag passager avant (2/3)
35770
DANGER
Du fait de l'incompatibilité entre le déploiement de l'airbag passager avant et le positionnement d'un siège enfant dos à la route, NE JAMAIS utiliser un dispositif de retenue pour enfant de type dos à la route sur un siège protégé par un AIRBAG ACTIVÉ placé devant lui. Cela peut entraîner la MORT de l'ENFANT ou des BLESSURES GRAVES.
Les marquages sur la planche de bord et les étiquettes A sur chaque côté du pare-soleil passager 3 (à l'exemple de l'étiquette ci-dessus), vous rappellent ces instructions.
Activation des airbags passager avant
Dès que vous enlevez le siège enfant du siège passager avant, réactivez les airbags afin d'assurer la protection du passager avant en cas de choc.
Pour réactiver les airbags : véhicule à l'arrêt, poussez et tournez le verrou 1 sur la position ON.
Contact mis, vérifie impérativement
sur l'afficheur 2 que le témoin
est éteint et que le témoin s'allume après chaque démarrage pendant environ 60 secondes.
Les dispositifs complémentaires à la ceinture de sécurité passager avant sont actifs.
Anomalies de fonctionnement
En cas d'anomalie du système d'activation/désactivation d'airbags passager avant, l'installation d'un siège enfant dos à la route sur le siège avant est interdite.
L'installation de tout autre passager n'est pas recommandée.
Consultez au plus tôt un Représentant de la marque.
DANGER
Du fait de l'incompatibilité entre le déploiement de l'airbag passager avant et
le positionnement d'un siège enfant dos à la route, NE JAMAIS utiliser un dispositif de retenue pour enfant de type dos à la route sur un siège protégé par un AIRBAG ACTIVÉ placé devant lui. Cela peut entraîner la MORT de l'ENFANT ou des BLESSURES GRAVES.
L'activation ou la désactivation de l'airbag passager doit se faire véhicule à l'arrêt.
En cas de manipulation véhicule-
culé roulant, les témoins s'allument.
Pour retrouver l'état de l'airbag conforme à la position du verrou, coupez le contact puis remettez-le.

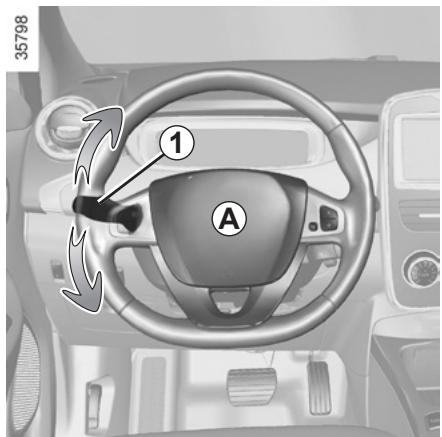

Réglage en hauteur et en profondeur
Tirez le levier 1 et positionnez le volant dans la position désirée;
Ensuite, repoussez le levier à fond et au-delà du point dur pour bloquer le volant.
Assurez-vous du bon verrouillage du volant.
Pour des raisons de sécurité, effectuez ce réglage véhicule à l'arrêt.
Direction assistée
La direction à assistance variable est dotée d'un système à gestion électronique qui adapte le niveau d'assistance en fonction de la vitesse du véhicule.
La direction est plus douce en manoeuvre de parking (pour plus de confort) alors que l'effort augmente progressivement avec l'accroissement de la vitesse (pour une meilleure sécurité à grande vitesse).
Ne coupez jamais le moteur dans une descente et, de manière générale, en roulant (suppression de l'assise
Ne maintenez pas la direction braquée à fond, en butée à l'arrêt.
Moteur à l'arrêt ou en cas de panne du système, il est toujours possible de tourner le volant. L'effort à fournir sera plus important.
La manœuvre rapide du volant pourrait émettre un bruit, ce qui est normal.
POSTE de conduite direction à GAUCHE (2/2)
La présence des équipements décrits ci-après dépend de la version du véhicule et du pays.
1 Aérateur latéral. 2 Frite de désembuage de vitre latérale. 3 Manette de :
- feux indicateurs de direction,
- éclairage extérieur,
- feu de brouillard arrêté.
4 Tableau de bord. 5 Emplacement airbag conducteur, avertisseur sonore. 6 Contacteur de sélection d'ambiance. 7 - Manette d'essuie-vitre/lave-vitre du pare-brise, -Commande de défillement des informations de l'ordinateur de bord et du menu de personnalisation des réglages du véhicule. 8 Afficheur tactile multimédia.
9 - Commandes de condamnation/décondamnation électrique des ouvrants. - Contacteur de feux de détresse.

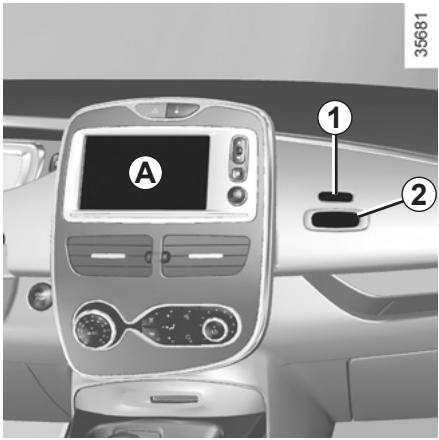

10Aérateurs centraux. 11 Diffuseur de senteurs. 12 Emplacement airbag passager. 13 Boite à gants. 14 Commande de climatisation. 15 Lecteur de carte RENAULT. 16 Prise accessoires. 17 Levier de vittesses. 18 Frein à main. 19 Commande générale du régulateur/ limitecteur de vitesse. 20 Commande d'activation/désactivation de la fonction Mode Eco.
21 Bouton de démar rage/arrêt du moteur. 22 Commandes du régulateur/limiteur de vitesse. 23 Commande de réglage en hauteur du volant. 24 Commande de déverrouillage du capot moteur. 25 Commandes de :
déverrouillage de la trappe de charge et de la prise de charge; - réglage électrique de la hauteur des feux avant; - rhéostat d'éclairage des appareils de contrôle; - activation/désactivation et sélection de l'avertisseur sonore piétons.
POSTE de conduite direction à DROITE (2/2)
La présence des équipements décrits ci-après DÉPEND DE LA VERSION DU VÉHICULE ET DU PAYS.
1 Aérateur latorial. 2 Frise de désembuage de vitre laterale. 3 Emplacement airbag passager. 4 Diffuseur de senteurs. 5 Aérateurs centraux. 6 Afficheur tactile multimédia. 7 - Commandes de condamnation/ décondamnation électrique des ouvrants. - Contacteur de feu de détresse. 8 Contacteur de selection d'ambiance. 9 Manette de : - feuixindicateursde direction, - éclairage extérieur, - feu de brouillard arrêté. 10Emplacement airbag conducteur, avertisseur sonore. 11 Tableau de bord.
12- Manette d'essuie-vitre/lave-vitre du pare-brise,
Commande de défilerment des informations de l'ordinateur de bord et du menu de personnalisation des réglages du véhicule.
13 Commandes de :
- déverrouillage de la trappe de charge et de la prise de charge;

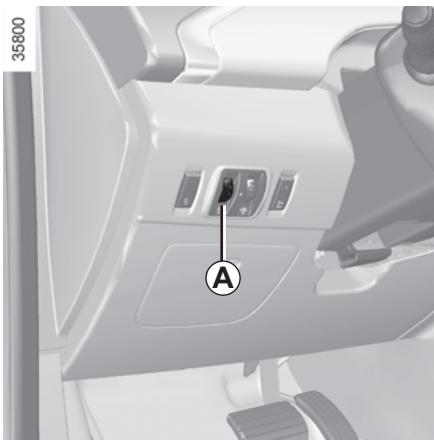

- réglement électrique de la hauteur des yeux avant;
- rheostat d'éclairage des appareils de contrôle;
- activation/désactivation et sélection de l'avertisseur sonore piétons.
14 Commande du régulateur/limiteur de vitesse. 15 Commande de réglage en hauteur du volant. 16 Bouton de démarrage/arrêt du moteur.
17 Lecteur de carte RENAULT. 18 Prise accessoires. 19 Frein à main. 20 Commande générale du régulateur/ limitecteur de vitesse. 21 Commande d'activation/désactivation de la fonction Mode Eco. 22 Levier de vitesses. 23Commandedeclimatisation. 24 Boite a gants. 25 Commande de déverrouillage du capot moteur.
Témoins lumineux (1/3)
La présence et le fonctionnement des témoins dépendent de l'équipement et du pays.

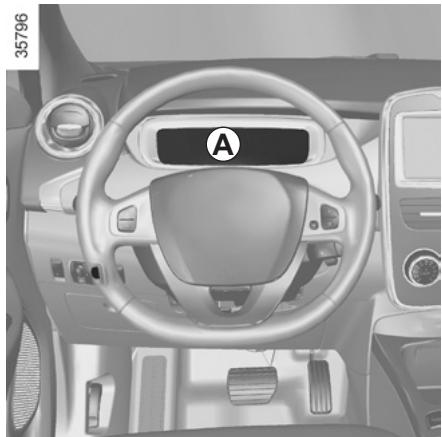

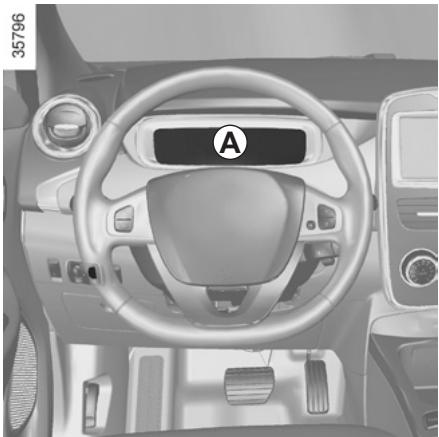

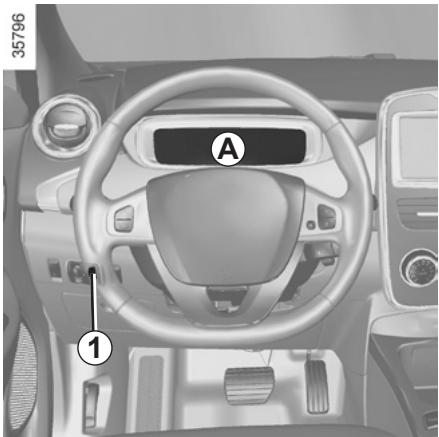

Tableau de bord A : il s'éclaire à l'allumage des feux. Vous pouvez en réguler l'intensité lumineuse en tournant la molette 1.
L'allumage de certains témoins est accompagné d'un message.
Le témoin nécessite un arrêt au plus tôt chez un Représentant de la marque en conduisant avec ménagement. Le non-respect de cette préconisation risque d’entraîner un endommagement du véhicule.
Témoin des faux de position Témoin des faux de route Témoin des yeux de croisement Témoin de feu de brouillard arrête Témoin des feux indicateurs de direction gauche Témoin des feux indicateurs de direction droit
Le témoin
vous
impose, pour votre sécurité, un arrêt impératif et immédiat compatible avec les conditions de circulation. Arrêtez le moteur et ne le redémarrez pas. Faites appel à un Représentant de la marque.
Témoin d'airbag
Il s'allume au démarrage moteur puis s'éteint après quelques secondes.
S'il ne s'allume pas à la mise sous contact ou s'il s'allume au démarrage moteur, il signale une défaillance du système.
Consultez au plus tôt un Représentant de la marque.
Témoin de serrage du frein à main
Reportez-vous au paragraphe « Frein à main » en chapitre 2.
L'absence de retard visuel ou sonore indique une défaillance du tableau de bord. Cela impose un arrêt
immédiat et compatible avec les conditions de circulation. Assurez-vous de la bonne immobilisation du véhicule et faites appel à un Représentant de la marque.
Témoins lumineux (2/3)
La présence et le fonctionnement des témoins dépendent de l'équipement et du pays.
Témoin d'arrêt impératif
Il s'allume à la mise sous
Il s'allume au contact puis s'éteint dès que le moteur est démarré. Il s'allume conjointement à d'autres témoins et/ou messages, et est accompagné d'un signal sonore.
Il vous impose, pour votre sécurité, un arrêt impératif et immédiat compatible avec les conditions de circulation. Arrêtez le moteur et ne le redémarrez pas.
Faites appel à un Représentant de la marque.
Témoin d'incident sur circuit de freinage
S'il s'allume au freinage, arrêtragé
du témoin STOP et d'un signal sonore, c'est l'indice d'une baisse de niveau dans les circuits ou d'un incident sur le système de freinage. Arrêtez-vous et faites appel à un Représentant de la marque.
Témoin de charge de batterie secondaire 12 volts
S'il s'allume à partir du témoin
et d'un signal sonore, cela indique une surcharge ou une décharge, d'origine électrique.
Témoin d'alerte
Il s'allume à la mise sous contact puis s'éteint lorsque le moteur est démarré. Il peut s'allumer conjointement à d'autres témoins et/ou messages au tableau de bord.
Il nécessite un arrêt au plus tôt chez un Représentant de la marque en conduisant avec ménagement. Le non-respect de cette préconisation risque d'entraîner un endommagement du véhicule.
Témoin d'alerte de non-port des ceintures avant
Il s'allume sur l'afficheur central au démarrage moteur puis, si la ceinture conducteur n'est pas bouclée et que le véhicule atteint environ 20 km/h, il clignote et un signal sonore retentit pendant environ deux minutes.
Témoins de régulateur et limiteur de vi
Reportez-vous aux paragraphes « Régulateur-limits de vitesse » en chapitre 2.
Témoins lumineux (3/3)
La présence et le fonctionnement des témoins dépendent de l'équipement et du pays.
Témoin antiblocage des roues
Il s'allume à la mise sous contact puis s'éteint après quelques secondes.
S'il ne s'éteint pas après la mise sous contact ou s'il s'allume en roulant, il signale une défaillance du système d'antiblocage des roues. Le système de freinage est alors assuré comme sur un véhicule non équipée du système ABS. Consultez rapidement un Représentant de la marque.
Témoins de température du système électrotechnique
Lorsque le témoin s'allume, il signale une température trop basse de la batterie de traction ou une température trop élevée du moteur ou de la batterie de traction. Adoptez une conduite plus souple.
L'allumage du témoin peut entraîner une diminution des performances du véhicule.
S'il s'allume au démarrage, il signale une défaillance de la batterie secondaire 12V.
Témoin de niveau bas de la batterie de traction
Il clignote lorsque le niveau de charge de la batterie de traction atteint le seuil de réserve. Reportez-vous au paragraphe « Afficheurs et indicateurs » en chapitre 1.
Témoin de la fonction mode
Il s'allume lorsque la fonction est activée.
Témoin d'alerte système électrotechnique
S'il s'allume en roulant, il signale un défaut électrotechnique lié au circuit électrique « 400 volts ». Consultez rapidement un Représentant de la marque.
Témoin contrôle dynamique de conduite (ESC) et système-antipatinage (ASR)
Il existe plusieurs cas d'allumage du témoin : reportez-vous au paragraphe « Dispositifs de correction et d'assistance à la conduite » en chapitre 2.

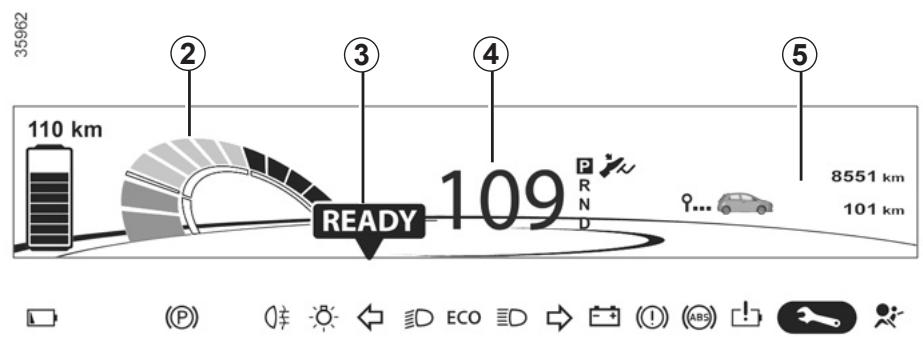

Afficheurs et indicateurs (1/2)
La présence et le fonctionnement des afficheurs et indicateurs DÉPENDENT DE L'ÉQUIPEMENT ET DU PAYS.

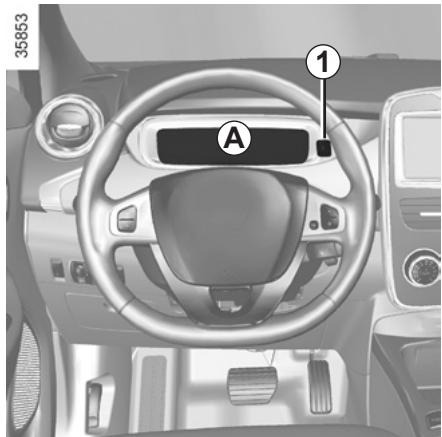

Vous pouvez personnaliser votre tableau de bord A avec un contenu et des couleurs différents selon votre choix. Appuyez autant de fois qu'il est nécessaire sur le contacteur 1 jusqu'à l'affichage souhaité.
Économètre 2
Reportez-vous au paragraphe « Économètre » en chapitre 2.
Message véhicule prêt à rouler 3
Le message READY s'allume dès le démarrage du moteur.

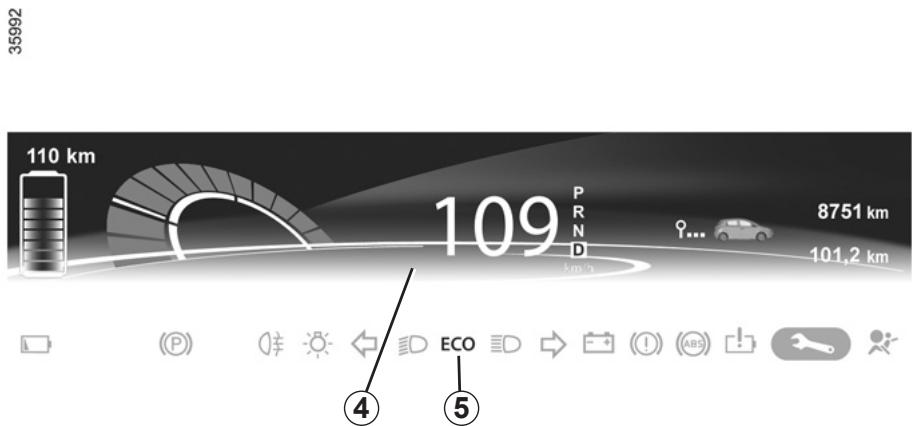

Indicateur de vitesse 4
La vitesse de votre véhicule est limitée à 135 km/h environ.
Afficheur ordinateur de bord 5
Reportez-vous au paragraphe « Ordinateur de bord : généralités » en chapitre 1.
Tableau de bord en miles
Il est possible de passer en km/h.
Depuis l'afficheur multimédia, sélectionnez « Menu », « Système » puis « Set units ». Validez en sélectionnant « Terminé »
Pour revenir au mode précédent, effectuez la même opération.
Afficheurs et indicateurs (2/2)
La présence et le fonctionnement des afficheurs et indicateurs DÉPENDENT DE L'ÉQUIPEMENT ET DU PAYS.
Temps de charge restant 7
À partir d'environ 95% de la charge, le temps de charge restant n'est plus affiché.
Témoin ouvrant 8
Il indique qu'un ouvrant (porte ou coffre) est ouvert ou mal fermé.
Témoin de branchement du cordon de charge 10
Il s'allume dès que le cordon de charge est branché au véhicule.
Niveau de charge 11
La jauge indique la quantité d'énergie restante.
Seuil de réserve 12
Il indique que la batterie de traction atteint environ 12% de charge. Le témoin 13 s'allume, accompagné d'un signal sonore. Le niveau de charge 11 et l'autonomie 6 passent en orange.
Pour optimiser votre autonomie, reportez-vous au paragraphe « Conseils : économie d'énergie » en chapitre 2.

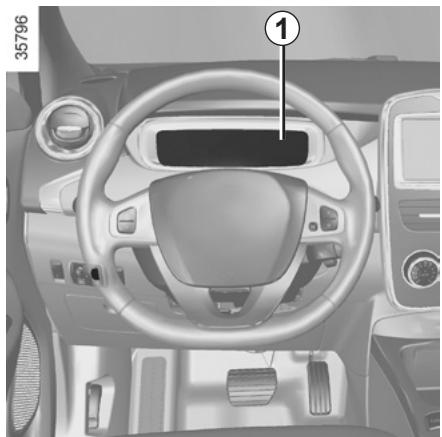

Seuils d'immobilisation imminente
Lorsque le niveau de charge atteint 6%, un signal sonore retentit de nouveau et le témoin 13 clignote.
Lorsque le niveau de charge atteint 5%, la valeur de l'autonomie n'est plus affichée.
Les performances moteur diminuent progressivement jusqu'à l'immobilisation du véhicule.
Reportez-vous au paragraphe « Remorquage » en chapitre 5.
Ordinateur de bord 1
Suivant véhicule, il regroupe les fonctions suivantes :
distance parcourue; - paramètres de voyage; - messages d'information; - messages d'anomalie de fonctionnement (associés au témoin); - messages d'alerte (associés au témoin STOP).
Toutes ces fonctions sont décrites en pages suivantes.
Touches de sélection de l'affichage 2 et 3
Faites défiler vers le haut (touche 2) ou vers le bas (touche 3) les informations suivantes par appuis successifs et brefs (l'affichage dépend de l'équipement du véhicule et du pays).
a) totalisateur général et partiel de distance parcourue;
b) paramètres de voyage :
- consommation d'énergie instantanée;
- consommation d'énergie totale et distance parcourue depuis le dernier Top départ;
- consommation d'énergie moyenne et vitesse moyenne.
c) intervalle de révision ; d) journal de bord, défilement des messages d'informations et d'anomalies de fonctionnement.
Ordinateur de BORD : généralités (2/2)
4S + 2E
Mise à zéro du totalisateur partiel
L'affichage sélectionné sur « totalisé », appuyez sur l'une des touches 2 ou 3 jusqu'à la mise à zéro du totalisateur.
Mise à zéro des paramètres de voyage (top département)
L'affichage sélectionné sur l'un des paramètres de voyage, appuyez sur l'une des touches 2 ou 3 jusqu'à la mise à zéro de l'affichage.
Mise à zéro automatique des paramètres de voyage
La mise à zéro est automatique lors du dépassement de la capacité d'un des paramètres.
Interprétation des valeurs de consommation d'énergie
Certains équipements du véhicule consommant de l'énergie : l'énergie consommée par le véhicule peut donc être différente de l'énergie consommée au compteur électrique.
Interprétation de certaines valeurs affichées après un top départ
Les valeurs de consommation d'énergie moyenne, vitesse moyenne sont de plus en plus stables et significatives à mesure que la distance parcourue depuis le dernier Top Départ est importante.
Réinitialisation de l'autonomie prévisible
Après une recharge complète de la batterie de traction, vous pouvez choisir entre deux types de réinitialisation : volontaire ou automatique.
Réinitialisation volontaire
Un appui sur l'une des touches 2 ou 3 réinitialise l'autonomie prévisible à une valeur de 130km environ.
Réinitialisation automatique
L'autonomie est réinitialisée automatiquement en fin de recharge complète de la batterie de traction à une valeur calculée sur la consommation d'énergie durant les derniers 200 km.
Certaines informations de l'ordinateur de bord apparaissent sur l'afficheur du système de navigation.
La mise à zéro du totaliseur, paramètres de voyage... s'effectue simultanément sur l'ordinateur de bord et sur le système de navigation.
Ordinateur de BORD : paramètres de voyage (1/3)
L'affichage des informations décrites ci-après dépend de l'équipement du véhicule et du pays
| Exemples de sélection | Interprétable de l'affichage sélectionné |
| 101778 km
112.4 km | a) Totalisateur général et partiel |
| Totalisés
??? 20 kWh
522 km | b) Paramètres de voyage.
Énergie consommée depuis le dernier Top Départ.
Distance parcourue depuis le dernier Top Départ. |
| Moyennes
14,6 kWh/100km
48 km/h | Depuis le dernier Top Départ.
Consommation d'énergie moyenne.
La valeur est affichée après avoir parcouru au moins 400 mètres depuis le dernier Top Départ.
Vitesse moyenne depuis le dernier Top Départ.
Valeur affichée après avoir parcouru 400 mètres. |
| Conso. instantanée
??? 12 kW | Consommation d'énergie instantanée. |
Ordinateur de BORD : paramètres de voyage (2/3)
L'affichage des informations décrites ci-après dépend de l'équipement du véhicule et du pays
| Exemples de sélection | Interprétation de l'affichage sélectionné |
| Révision dans1936 kmou 3 mois | c) Intervalle de révision.Distance restante à parcourir jusqu'à la prochaine révision (affichage en kilomètre), puis lorsque l'autonomie arrive proche du terme, plausieurs cas seprésentant:- intvalle inférieur à 1500 km ou un mois: le message « Révision dans » s'affiche accompagné de la distance et du temps;- révision imminente: le message « Prévoir révision » s'affiche acompagné du terme le plus proche (distance ou temps);- intvalle égale à 0 km ou date de révision atteinte: le message « faire révision » s'affiche accompagné du témoin .Le vehicule nécessite alors une révision le plus rapidement possible. |
| Réinitialisation de l'afficheur après la révision conforme au programme d'entretien.L'intervalde révision ne doit être réinitialisé qu'après une révision conformément aux préconisations du programme d'entretien de votre vehicule.Particularité : pour réinitialiser l'intervalle de révision, appuyez environ 10 secondes sans interruption sur l'une des touches de mise à zéro de l'affichage jusqu'à l'affichage fixe de l'autonomie de révision. |
Ordinateur de BORD : paramètres de voyage (3/3)
L'affichage des informations décrites ci-après DÉPEND DE L'ÉQUIPEMENT DU VÉHICULE ET DU PAYS
| Exemples de sélection | Interprétable de l'affichage sélectionné |
| AIRBAG PASSAGER DÉSACTIVE | d) Journal de bord.
Affichage successif :
- des messages d'informations;
- des messages d'anomalies de fonctionnement. |
Ils peuvent aider à la mise en route du véhicule ou vous informer d'un besoin ou d'un état de conduite. Des exemples de messages d'information sont disponibles ci-après.
| Exemples de messages | Interprétation de l'affichage sélectionné |
| « Débrancher cable pour démarrer » | Indique que le cordon de charge est toujours branché au vehicule. |
| « Insérer la carte » | Indique que la carte RENAULT n'est pas dans le lecteur. |
| « direction non verrouillée » | Indique que la colonne de direction n'a pas été bloquée. |
| « Freiner le vehicule » | Respectez cette consigne : risque d'endommagement du moteur. |
Ordinateur de BORD : messages d'anomalies de fonctionnement
Ils apparaissent avec le témoin et nécessitent un arrêt au plus tôt chez un Représentant de la marque en conduisant avec ménagement. Le non-respect de cette préconisation risque d'entraîner un endommagement du véhicule.
Ils disparaissent par un appui sur la touche de sélection de l'affichage ou au bout de quelques secondes et sont mémorisés dans le journal de bord. Le témoin reste allumé. Des exemples de messages d'anomalies de fonctionnement sont disponibles ci-après.
| Exemples de messages | Interprétation de l'affichage sélectionné |
| « Airbag à contrôle » | Indique une défaillance des systèmes de retenue complémentaire aux ceintures. En cas d'accident, ils risquent de ne pas se déclencher. |
| « Véhicule à contrôle » | Indique une défaillance d'un des capteurs des pédales ou du système de gestion de la batterie secondaire 12V. |
| « Système freinage à contrôle » | Indique une usure ou la nécessité de contrôle le système de freinage. |
| « Faire révision » | Indique que le système lié au remplacement rapide de la batterie de traction est à contrôle. |
| « Système élec à contrôle » | Indique une défaillance du système de traction. |
| « Charge batterie impossible » | Indique une défaillance du système de recharge de la batterie de traction. |
Ordinateur de BORD : messages d'alerte
Ils apparaissent avec le témoin STOP et vous imposent pour votre sécurité un arrêt impératif et immédiat compatible avec les conditions de circulation. Arrêtez votre moteur et ne le redémarrez pas. Faites appel à un Représentant de la marque.
Des exemples de messages d'alerte sont disponibles ci-après. Nota : les messages apparaissent sur l'afficheur soit isolément, soit en alternance (lorsqu'il y a plusieurs messages à afficher). Ils peuvent être accompagnés d'un voyant et/ou d'un bip sonore.
| Exemples de messages | Interprétable de l'affichage sélectionné |
| « panne du système de freinage » | Indique un problème du système de freinage. |
| « panne de la direction » | Indique un problème sur la direction. |
| « panne moteur électrique » | Indique une perte de puissance du vehicule. |
| « panne électrique danger » | Indique une panne du système électrique. |
HEURE Et temperature extériéture
Contact mis, l'heure et la température extérieure s'affichent.
Mise à l'heure de la montre
Le réglage de l'heure se fait automatiquement. Il est cependant possible de la modifier.
Depuis l'afficheur A, sélectionnez « Menu », « Système » puis « Horloge ». Réglez les heures et les minutes. Sélectionnez « Terminé » pour valider.
votrechoix.
Particularité :
Lorsque la température extérieure est comprise entre -3°C et +3°C, les caractères °C clignotent (signalisation de risque de verglas).
Indicateur de température extérieure
La formation de verglas étant liée à l'exposition climatique, l'hygrométrie locale et la température, l'indication de température extérieure ne peut suffire à elle seule pour détecter le verglas.
Rétroviseurs extérieurs à commande électrique
Contact mis, manoeuvrez le bouton 1:
position C pour régler le rétroviseur gauche; position E pour régler le rétroviseur droit;
Le miroir du rétroviseur est extérieur côté conducteur, il peut composer deux zones de visibilité délimitées. La correspond à ce qui est non ent vu dans un rétroviseur. La zone A permet d'accordance visibilité latérale arrêtée.
Les objets dans la zone A apparaissent beaucoup plus éloignés qu'ils ne le sont dans la réalité.
Rétroviseur intérieur
Il est orientable.
En conduite de nuit, pour ne pas être ébloui par les projecteurs d'un véhicule suiveur, basculez le petit levier 3 situé derrière le rétroviseur.
Pour des raisons de sécurité, effectuez ces réglages véhicule à l'arrêt.
Avertisseur sonore
Appuyez sur le coussin du volant A.
Avertisseur lumineux
Pour obtenir un appel lumineux, tirez la manette 1 vers vous.
Feux indicateurs de direction
Manoeuvrez la manette 1 dans le plan du volant et dans le sens où vous allez tourner le volant.
Mode impulsionnel
En conduite, les manoeuvres du volant peuvent être insuffisantes pour ramener automatiquement la manette à son point de départ.
Dans ce cas, amenez brièvement la manette 1 en position intermédiaire puis relâchez-la : la manette revient à son point de départ et le feu indicateur clignote trois fois.
Feux de détresse
Appuyez sur le contacteur 2. Ce dispositif actionne simultanément les quatre clignotants et les répétiteurs latéraux. Il n'est à utiliser qu'en cas de danger pour avertir les autres automobilistes que vous êtes contraint de vous arrêter dans un endroit anormal voire interdit ou dans des conditions de conduite ou de circulation particulières.
Suivant véhicule, en cas de très forte décélération, les yeux de détresse peuvent s'allumer automatiquement. Vous pouvez les éteindre en appuyant sur le contacteur 2.
Avertisseur SONORE piétons
Les véhicules électriques sont particulièrement silencieux. Ce système permet de prévenir les autres usagers, plus particulièrement les piétons et les cyclistes, de votre présence.
Au démarriage du moteur, le système est activé automatiquement. Le son se déclenché lorsque la vitesse du vehicule est comprise entre 1 et 30km / h
Désactivation du système
Moteur démarré, appuyez sur le contacteur 1 pour désactiver la fonction. Le témoin 2 intégré au contacteur 1 s'allume.
Activation du système
Moteur démarré, appuyez sur le contacteur 1 pour activer la fonction. Le témoin 2 intégré au contacteur 1 s'éteint.
Système activé :
- il se met en vue automatique si la vitesse est supérieure à 30 km/h environ;
- il se déclenche automatiquement si la vitesse est inférieure à 30 km/h environ.
Sélection de la sonorité de l'avertisseur
- Maintenez le contacteur 1 appuyé. Les différents sons sont successivement retentis;
- relâchez le contacteur 1 sur le son de votre choix.
Éclairages et signalisations extérieurs (1/3)
35900
Feux de position
Tournez la bague 2 jusqu'à l'apparition du symbole en face du repère 3. Ce témoin s'allume au tableau de bord.
Feux de jour
Les feux de jour s'allument sans action au démarrage du moteur.
Fonctionnement manuel
Tournez la bague 2 jusqu'à l'apparition du symbole en face du repère 3. Ce témoin s'allume au tableau de bord.
Fonctionnement automatique
(suivant véhicule)
Tournez la bague 2 jusqu'à l'apparition du symbole AUTO en face du repère 3 : moteur tournant, les feux de croisure s'allument ou s'éteignent automatiquement en fonction de la luminosité extérieure, sans action sur la manette 1.
tes...).
Avant de prendre la route la nuit : vérifiez le bon fonctionnement de l'équipement électrique et réglez vos projecteurs (si vous n'êtes pas dans vos conditions de charge habituelles). De manière générale, veillez à ce que les feux ne soient pas occultés (saleté, boue, neige, objets transport-)
En cas de roulage à gauche avec un véhicule poste de conduite à gauche (ou vice versa), il est impératif de faire régler les phares, le temps du jour, par un Représentant de la marque.
Éclairages et signalisations extérieurs (2/3)
0069E
Feux de route
Feux de croisement allumés, tirez la manette 1 vers vous. Ce témoin s'allume sur le tableau de bord.
Pour revenir en position feux des croisements, tirez de nouveau la manette 1 vers vous.
Extinction des feux
Il y a deux possibilités :
- Manuellement, amenez la bague 2 en position 0 ; automatiquement, les feux s'éteignent après l'arrêt du moteur, à l'ouverture de la porte du conducteur ou au verrouillage du véhicule. Dans ce cas, au démarrage moteur suivant, les feux se rallumeront dans la position de la bague 2.
Note: dans le cas où les feux de brouillard sont allumés, il n'y a pas d'extinction automatique de l'éclairage.
Alarme sonore d'oubli d'éclairage
Dans le cas où les feux ont été allumés après la coupure moteur, une alarme sonore se déclenche à l'ouverture de la porte conducteur pour vous signaler que les feux sont restés allumés.
Fonction « éclairage extérieur d'accompagnement
Suivant véhicule, cette fonction permet d'allumer momentanément les feux des croisements (pour éclairer l'ouverture d'un portail...).
Mateur arrêté et deux éteints, la bague 2 en position 0, tirez la manette 1 vers vous : les feux de croisement s'allument pendant environ trente secondes. Pour prolonger cette durée, vous pouvez tirer la manette jusqu'à quatre fois (temps total limite à deux minutes).
Pour arrêter l'éclairage avant l'arrêt automatique, tournez la bague 2 dans une position quelconque puis ramenez-la en position 0.
Feu de brouillard arrêté
Pivotez l'anneau central 4 de la manette jusqu'à l'apparition du symbole en face du repère 5, puis relâchez.
Le fonctionnement dépend de la position sélectionnée en éclairage extérieur et un témoin s'allume alors au tableau de bord.
N'oubliez pas d'interrompre le fonctionnement de ce feu quand il n'y a plus nécessité pour ne pas générer les autres usagers.
Extinction
Faites de nouveau pivoter l'anneau central 4 pour amener le repère 5 face au symbole. Le témoin s’éteint au tableau de bord.
L'extinction de l'éclairage extérieur entre l'extinction des yeux de brouillard arrêté.
Par temps de brouillard, de neige ou en cas de transport d'objet dépassant du toit, l'allumage automatique des feux n'est pas systématique.
L'allumage des feux de brouillard reste sous le contrôle du conducteur : les témoins au tableau de bord vous informant sur leur allumage (témoin allumé) ou leur extinction (témoin éteint).
Réglage des faisceaux
Pour les véhicules qui en sont équipés, la commande A permet de corriger la hauteur des faisceaux en fonction de la charge.
Tournez la commande A vers le bas pour baisser les projecteurs et vers le haut pour les lever.
Pour les véhicules qui ne sont pas équipés de la commande A, le réglage est automatique.
| En cas de réglages manuels
Exemples de position de réglage de la commande A en fonction de la charge |
| 0 | Conducteur seul ou avec un passager à l'avant |
| 1 | Conducteur avec un passager à l'avant et deux ou trois passagers à l'arrière |
| 2 | Conducteur avec un passager à l'avant, trois passagers à l'arrière et des bagages |
| 2 | Conducteur avec bagages ou chargement atteignant la masse autorisée en charge |
| 3 | Conducteur seul avec bagages atteignant la masse autorisée en charge |
| 4 | À ne pas utiliser |
En cas de roulage à gauche avec un véhicule poste de conduite à gauche (ou vice versa), il est impératif de faire régler les yeux, le temps du séjour, par un Représentant de la marque.
Véhicule équipé d'essuie-vitre avant intermittent
A arrêt
B balayage intermittent
Entre deux balayages, les balais s'arrêtent pendant plusieurs secondes. Il est possible de modifier le temps entre les balayages en tournant la bague 2.
C balayage continu lent
D balayage continu rapide
Particularités
En roulage, tout arrêt du véhicule réduit l'allure du balayage. D'une vitesse continue rapide, vous passez à une vitesse continue lente. Dès que le véhicule roule, l'essuyage revient à la vitesse sélectionnée d'origine. Toute action sur la manette 1 est prioritaire et annule donc l'automatisation.
Pour tous les véhicules, la position C est accessible contact mis et les positions ±bB et ±bD sont accessibles uniquement moteur démarré.
Véhicules avec fonction essuyage automatique
B : fonction essuyage automatique. Cette position sélectionnée, le système détecte l'arrivée d'eau sur pare-brise et déclenche les balayages à la vitesse d'essuyage adaptée. Il est possible de modifier le seuil de déclenchement et le temps entre les balayages en tournant la bague 2 :
- E : sensibilité minimum
- F : sensibilité maximum
Nota : lorsqu'il y a du brouillard ou lors de chutes de neige, l'essuyage automatique n'est pas systématique et reste sous le contrôle du conducteur.
C. Balayage continu lent
D. Balayage continu rapide
Lave-vitre
Contact mis, tirez la manette 1 puis relâchez.
Une action brève déclenchée, en plus du lave-vitre, un aller-retour des essuie-vitres.
Une action prolongée déclenche, en plus du lave-vitre, trois aller-retours suivis, après quelques secondes, d'un quatrième.
Surveillez l'état des balais d'essuie-vitre. Leur durée de vie dépend de vous :
- ils doivent rester propres, nettoyez les balais, le pare-brise et la lunette arrière régulièrement avec de l'eau savonneuse;
- ne les utiliser pas lorsque le pare-brise ou la lunette arrière est sec;
- décollez-les du pare-brise ou de la lunette arrière lorsqu'ils n'ont pas fonctionné depuis longtemps.
Dans tous les cas, changez-les dès que leur efficacité diminue : environ tous les ans.
Par temps de neige ou de gel, dégagez le pare-brise (y compris la zone centrale située derrière le rétroviseur intérieur) et la lunette arrière avant de mettre en route les essuie-vitres (risque d’échauffement du moteur).
Lors des interventions sous le capot moteur, assurez-vous que la manette d'essuie-glace est en A (arrêt).
Risque de blessures.
Avant toute action sur le pare-brise (lavage du véhicule, dégivrage, nettoyage du pare-brise...) ramenez la 1 en position A (arrêt).
Risque de blessures et/ou de déteriorations.
Essuie-vitre arrière
Contact mis, faites pivoter l'anneau A de la manette 1 jusqu'à amener le symbole en face du point de repère 2 puis relâchez-le.
Pour arrêter le fonctionnement, faites pivoter de nouveau l'anneau A.
La fréquence de balayage varie en fonction de la vitesse du véhicule.
Essuie-lave-vitre arrêté
Contact mis, poussez la manette.
Surveillance de l'état des balais d'essuie-vitre. Leur durée de vie dépend de vous:
- Ils doivent rester propres : nettoyez les balais, le pare-brise et la lunette arrière régulièrement avec de l'eau savonneuse;
- ne les utiliser pas lorsque le pare-brise ou la lunette arrêté est sec;
- décollez-les du pare-brise ou de la lunette arrêté lorsqu'ils n'ont pas fonctionné depuis longtemps.
Dans tous les cas, changez-les dès que leur efficacité diminue : environ tous les ans.
Avant d'utiliser l'essuie-vitre arrière, assurez-vous qu'aucun objet transporteur ne gène la course du balai.
Ne vous servez pas du bras d'essuie-vitre pour ouvrir ou fermer la porte de coffre.
(Conseils d'utilisation liés à l'économie et à l'environnement)
Démarrage, arrêt du moteur 2.2 Commande de vitesse 2.4 Frein à main 2.5 Éco-conduite 2.6 Autonomie du véhicule : conseils 2.9 Environnement 2.11 Dispositifs de correction de conduite 2.12 Limitateur de vitesse 2.16 Régulateur de vitesse 2.19 Aide au parking 2.23 Caméra de recul 2.25
Carte renault à télécommande
Lorsque vous entrez dans le véhicule, insérez la carte RENAULT jusqu'en bute dans le lecteur de carte 2.
Pour démarrer
Positionnez le levier de sélection vitesses en position P uniquement ; - appuyez sur le bouton 1. Le message READY s'allume au tableau de bord accompagné d'un signal sonore.
Le message disparaît dès que la vitesse du véhicule est supérieure à 5 km/h.
9989C
Carte renault « mains libres
La carte RENAULT doit être dans le lecteur de carte 2 ou dans la zone de détection 3.
Pour démarrer
- positionnez le levier de sélection de vitesses en position P uniquement;
- appuyez sur la pédale de frein;
- appuyez sur le bouton 1. Le message READY s'allume au tableau de bord accompagné d'un signal sonore.
Le message disparaît dès que la vitesse du véhicule est supérieure à 5 km/h.
Le démarrage du véhicule ne peut s'effectuer que si le cordon de charge est débranché du véhicule. Le véhicule ne peut être démarré que si le levier de sélection est sur P. Reportez-vous au paragraphe «Commande de vitesse » en chapitre 2.
Responsabilité du conducteur
Ne quittez jamais votre véhicule, clé à l'intérieur en y
laissant un enfant (ou un animal), même pour une courte durée.
En effet, celui-ci pourrait faire démarrer le véhicule ou faire fonctionner des équipements électriques (lève-vitres...) et risquer de se coincer une partie du corps (cou, bras, main...).
Risque de blessures graves.
N'arrêtez jamais le moteur avant l'arrêt complet du véhicule, l'arrêt du moteur entraîne la suppression des assistances : freins, direction... et des dispositifs de sécurité passive tels que airbags, prétentionneurs.
Anomalie de fonctionnement
Dans certains cas, la carte RENAULT « mains libres » peut ne pas fonctionner :
- usure de la pile de la carte RENAULT, batterie secondaire 12V déchargée... proximité avec un appareil fonctionnant sur la même fréquence (écran, téléphone portable, lecteur vidéo...);
- véhicule situé dans une zone à forts rayonnements électromagnétiques.
Le message « insérez la carte » apparait au tableau de bord.
Insérez la carte RENAULT jusqu'en butée dans le lecteur de carte 2.
Conditions d'arrêt du moteur
Le véhicule doit être à l'arrêt, levier positionné sur N ou P.
Carte renault à télécommande
Carte dans le lecteur 2, appuyez sur le bouton 1 : le moteur s'arrête. Le message READY s'éteint au tableau de bord.
Dans ce cas, le retrait de la carte du lecteur verrouille la colonne de direction.
Particularités
Si la carte n'est plus dans le lecteur lorsque vous demandez l'arrêt moteur, le message « carte absente, faire appui long » apparait au tableau de bord : appuyez plus de deux secondes sur le bouton 1.
Carte renault « mains libres
Carte dans le véhicule, appuyez sur le bouton 1 : le moteur s'arrête et le message READY s'éteint au tableau de bord. La colonne de direction se verrouille à l'ouverture de la porte conducteur ou au verrouillage du véhicule.
Si la carte n'est plus dans l'habitacle lorsque vous demandez l'arrêt moteur, le message « carte absente, faire appui long » apparait au tableau de bord : appuyez plus de deux secondes sur le bouton 1.
Moteur arrêté, les accessoires (radio...) utilisés à ce moment continuent de fonctionner pendant 10 minutes environ.
À l'ouverture de la porte conducteur, les accessoires s'arrêtent de fonctionner.
Lorsque vous quittez votre véhicule, en particulier carte RENAULT sur vous, assurez-vous que le moteur arrêté.
Commande de vitesse (1/2)
Son fonctionnement s'apparente à une boîte de vitesses automatique.
Lever de sélection 1
L'afficheur 3 situé au tableau de bord vous informe de la position du levier de vitesse.
P: parking R: marche arrière N: neutre D: marche avant
Le démarrage du véhicule ne peut s'effectuer que si le cordon de charge est débranché du véhicule.
35806
(3)
Mise en route
Pour le démarrage du moteur, reportez-vous au paragraphe « Démarrage, arrêt du moteur » en chapitre 2.
Pour quitter la position P, il est impératif d'appuyer sur la pédale de frein avant de presser le bouton de déverrouillage 2.
Pied sur la pédale de frein (le témoin sur l'afficheur 3 s'éteint), quittez la position P.
Le véhicule ne peut démarrer que si le sélecteur de vitesse est en position P.
L'engagement du levier en position D ou R ne doit se faire qu'à l'arrêt, pied sur le frein et pédale d'accélérateur relevée.
Conduite
Engagez le levier 1 en position D. ou R.
Le véhicule avance dès que vous lâchez la pédale de frein (sans appui sur la pédale d'accélérateur).
En roulage, appuyez plus ou moins sur la pédale d'accélérateur en fonction de la vitesse désirée.
En marche arrière, les feux de recul s'allument dès l'enclenchement de la marche arrière (contact mis).
Gène à la conduite
Côté conducteur, n'utilisez impérativement que des surtapis adaptés au véhicule—accrochant aux éléments allés et vérifiez régulièrement. Ne superposez pas tapis. Risque de coincées pédales.
Stationnement du véhicule
Lorsque le véhicule est immobilisé, placez le levier en position P : les roues motrices sont verrouillées mécaniquement par la transmission.
Serrez le frein à main.
En cas de choc sur le soubassement du véhicule lors d'une manoeuvre
(contact avec une borne, un trottoir surelevé ou tout autre mobilier urbain) vous pouvez endommager le véhicule (exemple : déformation d'un essieu), le circuit électrique ou la batterie de traction.
Ne touchez pas les éléments du circuit ou d'éventuelles fuites ou liques.
Pour éviter tout risque d'accident, faites contrôler tout votre véhicule par un Représentant de la marque.
Risques de blessures graves ou de choc électrique pouvant entraîner la mort.
Anomalie de fonctionnement
À la mise en route, dans le cas où le levier est bloqué sur P alors que vous appuyez sur la pédale de frein et sur le bouton de déverrouillage 2, il y a possibilité de libérer manuellement le levier. Pour cela, déclippez le cache 4 à l'embase du levier.
Appuyez simultanément sur le repère 7 et sur le bouton de déverrouillage 2 situé sur le levier.
Pour desserrer
Tirez le levier 6 légèrement vers le haut, enfoncez le bouton 5 et ramenez le levier au plancher.
Pour serrer
Tirez le levier 6 vers le haut, assurez-vous que le véhicule soit bien immobilisé.
Au cours du roulage, veillez à ce que le frein à main soit totalement desserré (féminin rouge éteint),
risque de surchauffe ou de détérioration.
À l'arrêt, selon la pente et/ou la charge du véhicule, il peut être nécessaire d'ajouter au moins deux crans
supplémentaires de serrage et d'engager la position P.
Éco conduite (1/3)
Vous disposez de différentes informations pouvant vous aider à réduire votre consommation d'énergie :
Vous disposez, sur le tableau de bord et l'afficheur multimédia, des informations suivantes :
- l'économètre;
- l'indicateur de style de conduite;
- le bilan trajet;
- Le mode ECO, activé par le bouton ECO.
Lorsque le véhicule en est équipé, le système d'aide à la navigation complète ces informations.
Ces informations vous permettront d'adapter votre style de conduite afin de maîtriser en partie l'autonomie du véhicule.
La présence et l'affichage de ces informations dépendent du type d'ambiance sélectionnée. Reportez-vous au paragraphe « Afficheurs et indicateurs » en chapitre 1.
Économètre
(au tableau de bord)
L'économètre vous permet de connaître en temps réel la consommation d'énergie du véhicule.
Zone d'utilisation a bleue « récupération d'énergie
En roulage, lorsque vous levez le pied de la pédale d'accélérateur ou que vous appuyez sur la pédale de frein, pendant la décelération, le moteur génère du courant électrique qui est utilisé pour freiner le véhicule et recharger la batterie de traction.
Zone d'utilisation 0 « neutre
Indique une consommation nulle.
Zone d'utilisation b verte « consommation recommandée
La batterie de traction fournit l'énergie électrique nécessaire au moteur pour déplacer le véhicule.
Zone d'utilisation c jaune « consommation déconseillée
Indique une consommation importante d'énergie.
Indicateur de style de conduite
Il vous informe sur le style de conduite adopté (vitesse et anticipation). Vous êtes averti par la couleur de la zone 1 au tableau de bord.
- Vert : pour une conduite coulpe et économique;
- Bleu : pour une conduite moins souple ; Violet : pour une conduite trop dynamique.
Bilan trajet (driving eco² score)
À la coupure du moteur, l'affichage « Bilan trajet » sur l'afficheur multimédia permet de consulter les informations relatives à votre dernier trajet.
II indique :
- la consommation moyenne d'énergie;
- la consommation totale d'énergie;
- le nombre de kilomètres parcourus.
Sur l'afficheur multimédia 2, apparaissent :
- une note globale tenant compte de l'accélération, de l'anticipation et de votre aptitude à gérer la vitesse ; des conseils permettant de vous améliorer (consultez la notice de l'équipement).
Système d'aide à la navigation
L'utilisation des informations disponibles sur votre système de navigation (info traffic, station de recharge la plus proche...) vous permettra de faciliter votre parcours.
Mode ECO
Le Mode ECO est une fonction qui optimise l'autonomie du véhicule. Elle agit sur tous les éléments consommateurs d'énergie (puissance moteur, chauffage et/ou climatisation...).
Activation de la fonction
Appuyez sur le contacteur 3.
Le témoin 5 ECO s'affiche au tableau de bord et la partie inférieure du tableau de bord 4 devient verte.
Désactivation de la fonction
Appuyez sur le contacteur 3.
Le témoin 5 ECO s'éteint au tableau de bord et la partie inférieure du tableau de bord 4 devient bleue.
À tout moment, il est possible de retrouver toutes les performances de votre moteur et de quitter la fonction. Pour cela, enfonsez franchement et à fond la pédale d'accélérateur.
À chaque activation ou désactivation de la fonction Mode ECO, la fonction régulateur de vitesse se met en veille. Reportez-vous au chapitre « Régulateur limiteur de vitesse : fonction régulateur » en chapitre 2.
Autonomie du véhicule : conseils (1/2)
L'autonomie du véhicule est homologuée en cycle mixte NEDC (New European Driving Cycle).
En usage réel, l'autonomie du véhicule électrique peut varier en fonction de plusieurs facteurs que vous pouvez maîtriser, en partie, pour générer des gains d'autonomie non négligeables. Ces facteurs sont :
- la vitesse et le style de conduite;
- le profil de la route;
- le confort thermique;
- les pneumatiques;
- l'utilisation d'accessoires électriques;
- le chargement du véhicule.
De plus, l'activation du Mode ECO permet au véhicule de prendre en charge automatiquement tous les éléments consommateurs d'énergie (puissance moteur, chauffage...) pour en réduire au maximum leur consommation. Reportez-vous au paragraphe « ECO conduite » en chapitre 2.
La vitesse et le style de conduite
Une vitesse élevée réduit l'autonomie du véhicule.
La conduite « sportive » diminue l'autonomie du véhicule : préférez-lui la conduite « en souplesse »
Conseils :
- roulez à vitesse constante.
- consultez régulièrement les outils mis à votre disposition pour vous informer des conditions de rouage (économètre, consommation instantanée, bilan trajet...). Reportez-vous au paragraphe « ECO conduite » en chapitre 2;
- adaptez votre conduite afin d'éviter une consommation d'énergie trop importante. privilégiez la récupération d'énergie : anticiperezuffisamment les allées du traffic en levant le pied de l'accélérateur ou en freinant progressivement.
Le profil de la route
En côte, que d'essayer de maintenir votre vitesse, n'accélérez pas plus qu'en terrain plat : gardez de préférence la même position de pied sur la pédale d'accélérateur.
34629
Le comportement thermique
L'utilisation du chauffage ou de la climatisation réduit l'autonomie du véhicule.
Pour préserver l'autonomie du véhicule, il est conseillé de privilégier :
- avant son utilisation, le mode « programmation » (reportez-vous au paragraphe « Conditionnement d'air : programmation » en chapitre 3);
- en roulage, le mode ECO (reportez-vous au paragraphe « ECO conduite » en chapitre 3).
Les pneumatiques
Une pression insuffisante augmente la consommation d'énergie. Respectez les pressions de pneumatiques préconisées pour votre véhicule.
Lors du remplacement, montez de préférence des pneumatiques de même marque, dimension, type et structure que ceux montés d'origine. L'usage de pneumatiques non préconisés réduit significativement l'autonomie du véhicule.
Reportez-vous au paragraphe « Pression de gonflage des pneumatiques » en chapitre 4.
Le chargement du véhicule
Évitez toute charge inutile à bord du véhicule.
Votre véhicule a été conçu avec la volonté de respecter l'environnement tout au long de sa durée de vie : lors de sa fabrication, pendant son utilisation et enfin pour sa fin de vie.
Cet engagement se traduit par la signature du groupe Renault eco².
Fabrication
La fabrication de votre véhicule s'effectue dans un site industriel appliquant des démarches de progrès sur la réduction des impacts environnementaux vis-à-vis des riverains et de la nature (réduction des consommations d'eau et d'énergie, des nuisances visuelles et sonores, des rejets atmosphériques et aqueux, tri et valorisation des déchets).
Contribuez vous aussi au respect de l'environnement
- Les pièces usées et remplacées lors de l'entretien courant de votre véhicule (batterie secondaire 12 volts, piles...) doivent être déposées auprès des organismes spécialisés.
- Le véhicule hors d'usage doit être remis à des centres agréés afin d'assurer son recyclage.
- Dans tous les cas, respectez les lois locales.
Recyclage
Votre véhicule est recyclable à 85% et valorisable à 95%.
Pour atteindre ces objectifs, de nombreuses pièces du véhicule ont été conçues de manière à permettre leur recyclage. Les architectures et les matières ont été particulièrement étudiées afin de faciliter le démontage de ces composants et leur retraitement dans des filières spécifiques.
Dans le but de préserver les ressources en matières premières, ce véhicule intègre de nombreuses pièces en matières plastiques recyclées ou en matières renouvelables (matières végétales ou animales telles que coton ou laine respectivement).
Dispositifs de correction et d'assistance à la conduite (1/4)
Ils sont constitués :
- de l'ABS (antiblocage des roues);
- du contrôle dynamique de conduite ESC avec contrôle du sous-virage et système antipatinage ASR;
- de l'assistance au freinage d'urgence avec, suivant véhicule, anticipation du freinage;
- du système de freinage récapitulatif.
Ces fonctions sont des aides supplémentaires en cas de conduite critique pour permettre d'adapter le comportement du véhicule à la voie conduite.
Cependant, les fonctions n'interviennent pas à la place du conducteur. Elles ne repoussent pas les limites du véhicule et ne doivent pas inciter à rouler plus vite. Elles ne peuvent donc, en aucun cas, remplacer la vigilance, ni la responsabilité du conducteur lors des manœuvres (le conducteur doit toujours être attentif aux événements soudains qui peuvent intervenir durant la conduite).
ABS (antiblocage des roues)
Lors d’un freinage intensif, l’ABS permet d’éviter le blocage des roues, donc de maîtriser la distance d’arrêt et de conserver le contrôle du véhicule.
Dans ces conditions, des manœuvres d'évitement en freinant sont alors possibles. De plus, ce système permet d'optimiser les distances d'arrêt notamment sur sol peu adhérent (sol mouillé...).
Chaque mise en œuvre du dispositif se manifeste par un tremblement de la pédale de frein. L'ABS ne permet en aucun cas d'améliorer les performances «physiques» liées à l'adhérence pneus-sol. Les règles de prudence doivent donc être impérativement respectées (distances entre les véhicules...).
En cas d'urgence, il est recommandé d'appliquer sur la pédale une pression forte et continue. Il n'est pas nécessaire d'agir par pressions successives (pompage). L'ABS modulera l'effort appliqué dans le système de freinage.
Anomalies de fonctionnement
- et allumés au tableau de bord accompagné, suivant vehicule, des messages « ABS à contrôle », « système freinage à contrôle » et « ESC à contrôle » : l'ABS, l'ESC et l'aide au freinage d'urgence sont désactivés. Le freinage est toujours assuré;
- ABS, 1, 2 et STOP al-lumés au tableau de bord accompagnés du message « panne système de freinage » : cela indique une défaillance des dispositifs de freinage.
Dans les deux cas, consultez un Représentant de la marque.
Votre freinage est partiellement assuré. Toutefois, il est dangereux de freiner brusquement et ceci vous
impose un arrêt immédiat et obligatoire compatible avec les conditions de circulation. Faites appel à un Représentant de la marque.
Contrôle dynamique de conduite ESC
Ce système aide à conserver le contrôle du véhicule dans les situations « critiques » de conduite (évitement d'un obstacle, perte d'adhérence dans un virage...).
Principe de fonctionnement
Un capteur au volant permet de connaître la trajectoire de conduite voulue par le conducteur.
D'autres capteurs répartis dans le véhicule mesurent sa trajectoire réelle.
Le système compare la volonté du conducteur à la trajectoire réelle du véhicule et corrige cette dernière, si nécessaire, en agissant sur le freinage de certaines roues et/ou sur la puissance du moteur, en cas de déclenchement.
du système, le témoin au tableau de bord.
clignote
Contrôle de sous-virage
Ce système optimise l'action de l'ESC dans le cas d'un sous-virage prononcé (perte d'adhérence du train avant).
Système antipatinage ASR
Ce système aide à limiter le patinage des roues motrices et à contrôler le véhicule dans les situations de démarrages, d'accélérations ou de décélérations.
Principe de fonctionnement
À l'aide de capteurs de roues, le système mesure et compare, à chaque instant, la vitesse des roues motrices et décèle leur emballement. Si une roue tend à patiner, le système freine celle-ci jusqu'à ce que la motricité redevienne compatible avec le niveau d'adhérence sous la roue.
Anomalie de fonctionnement
Lorsque le système détecte une anomalie de fonctionnement, le message « ESC à contrôle » et le témoin s'affichent au tableau de bord. Dans ce cas, l'ESC et l'ASR sont désactivés.
Consultez un représentant de la marque.
Assistance au freinage d'urgence
C'est un système complémentaire à l'ABS qui aide à réduire les distances d'arrêt du véhicule.
Principe de fonctionnement
Le système permet de détecter une situation de freinage d'urgence. Dans ce cas, l'assistance de freinage développe instantanément sa puissance maximale et peut déclencher la régulation ABS.
Le freinage ABS est maintenu tant que la pédale de frein n'est pas relâchée.
Allumage des feux de détresse
Ceux-ci peuvent s'allumer en cas de forte décélération.
Anomalie de fonctionnement
Lorsque le système détecte une anomalie de fonctionnement, le message « système freinage à contrôle » s'affiche au tableau de bord accompagné du témoin
Consultez un représentant de la marque.
Anticipation du freinage
Suivant véhicule, lorsque vous relâchez rapidement la pédale d'accélérateur, le système anticipe le freinage afin de diminuer les distances d'arrêt.
Cas particuliers
Lors de l'utilisation du régulateur de vitesse :
- si vous utilisez la pédale d'accélérateur, lorsque vous la relâcherez, le système peut se déclencher;
- si vous n'utilisez pas la pédale d'accélérateur, le système ne se déclenchera pas.
Aide au démarrage en côte
Ce dispositif vous assiste lors d’un démar rage en côte. Il empêche le véhicule de reculer, selon la pente en intervenant sur le serrage automatique des freins, lorsque le conducteur lève le pied de la pédale de frein pour actionner l’accélérateur.
Fonctionnement du système
Il fonctionne uniquement lorsque le levier de vitesses est en position autre que N ou P et que le véhicule est à l'arrêt complet (appui sur la pédale de frein).
Le système retient le véhicule environ 2 secondes. Ensuite, les freins se desserrent progressivement (le véhicule roule en fonction de la pente).
Le système d'aide au démarriage en côte ne peut totalement empêcher le véhicule de reculer dans tous (très fortes déclivités...).
Le conducteur peut dans tous les cas actionner la pédale de frein et ainsi empêcher le véhicule de reculer.
L'aide au démarrage en côte ne doit pas être utilisée pour un arrêt prolongé : utilisez la pédale de frein.
Cette fonction n'est pas conceinte pour immobiliser le véhicule de manière permanente.
Si nécessaire, utilisez la pédale de frein pour arrêter le véhicule.
Le conducteur doit rester particulièrement vigilant sur les sols glissants ou peu adhérents et/ou en pente.
Risques de blessures graves.
Système de freinage récapitulatif
Lors d'un freinage, le système de freinage récapératif peut convertir l'énergie produite par la décelération du véhicule en énergie électrique.
Celle-ci vient recharger la batterie de traction 400V et permet de gagner en autonomie.
Anomalies de fonctionnement
- allumé au tableau de bord, accompli du message « système freinage à contrôle » : l'assistance de freinage est toujours assurée.
Dans ces conditions, le ressenti à l'appui sur la pédale de frein peut être différent.
Il est recommandé d'appliquer sur la pédale une pression forte et continue.
Consultez un représentant de marque.
Stop allumé au tableau de bord accompagné du message « panne système de freinage » : cela indique une défaillance des dispositifs de freinage.
Faites appel à un Représentant de marque.
Le témoin
impose, pour votre sécurité, un arrêt impératif et incompatible avec les conditions d'escalade. Arrêtez le moteur et ne démarrez pas. Faites appel à un représentant de la marque.
Régulateur-limiteur de vitesse : fonction limiteur (1/3)
Le limiteur de vitesse est une fonction qui vous aide à ne pas dépasser une vitesse de roulage que vous aurez choisie, appelée vitesse limitée.
1 Contacteur général Marche/Arrêt. 2 Activation, mémorisation et variation croissante de la vitesse limitée (+). 3 Variation décroissante de la vitesse limitée (-). 4 Mise en vue de la fonction (avec mémorisation de la vitesse limitée) (O). 5 Activation avec rappel de la vitesse limitée mémorisée (R).
Mise en service
Pressez le contacteur 1 côté . Le témoin 6 s'allume en orange et le message « limiteur » apparait au tableau de bord accompagné de tirets pour indiquer que la fonction limiteur de vitesse est en service et en attente de l'enregistrement d'une vitesse de limitation.
Pour enregistrer la vitesse courante, pressez le contacteur 2 (+) : la vitesse limite remplace les tirets et la limitation est confirmée par l'allumage du
témoin sur fond orange.
La vitesse minimum enregistrée sera de 30 km/h
Conduite
Lorsqu'une vitesse limite est enregistrée, tant que cette vitesse n'est pas atteinte, la conduite est similaire à celle d'un véhicule non équipé d'un limiteur de vitesse.
Dès que vous atteignez la vitesse enregistrée, toute action sur la pédale d'accélérateur ne permettra pas le dépassement de la vitesse programme sauf en cas de besoin (voir paragraphe «Dépassement de la vitesse limitée»).
Variation de la vitesse limitée
Vous pouvez faire varier la vitesse limite en agissant par appuis successifs sur:
- le contacteur 2 (+) pour augmenter la vitesse;
- le contacteur 3 (-) pour diminuer la vitesse.
La fonction limiteur de vitesse n'agit en un cas sur le système de freinage.
Dépassement de la vitesse limitée
À tout moment, il est possible de dépasser la vitesse limitée, pour cela : enoncez franchement et à fond la pédale d'accélérateur (au-delà du « point dur »).
Durant le temps de dépassement, la vitesse limitée clignote au tableau de bord.
Ensuite, relâchez la pédale d'accélérateur : la fonction limiteur de vitesse revient dès que vous atteignez une vitesse inférieure à la vitesse mémorisée.
Impossible pour la fonction de tenir la vitesse limite
En cas de forte descente, la vitesse limitée ne peut être maintenue par le système : la vitesse mémoorisée clignote au tableau de bord pour vous en informer.
Mise en veille de la fonction
La fonction limiteur de vitesse est mise en veille lorsque vous agissez sur le contacteur 4 (O). Dans ce cas, la vitesse limitée reste mémorisée et le message « en mémoire » accompagné de la vitesse mémorisée apparait au tableau de bord.
La mise en veille est confirmée par
l'extinction du témoin sur fond orange et l'allumage du témoin.
Rappel de la vitesse limitée
Si une vitesse est mémorisée, il est possible de la rappeler par appui sur le contacteur 5 (R).
Lors du rappel de la vitesse mémorisée, l'activation du limiteur est confirmée
mée par l'allumage du témoin sur fond orange.
Lorsque le limiteur est mis en vue, un appui sur le contacteur 2 (+) réactive la fonction sans tenir compte de la vitesse mémorisée : c'est la vitesse à laquelle roule le véhicule qui est prise en compte.
Arrêt de la fonction
La fonction limiteur de vitesse est interrompue lorsque vous agissez sur le contacteur 1, dans ce cas il n'y a plus de vitesse mémoire. L'extinction du
témoin affiche ° ou
au ta-
tableau de bord confirme l'arrêt de la fonction.
Régulateur-limiteur de vitesse : fonction régulateur (1/4)
Le régulateur de vitesse est une fonction qui vous aide à développer votre vitesse de roulage à une valeur constante que vous aurez choisie, appelée vitesse de régulation.
Cette vitesse de régulation est réglable de façon continue à partir de 30 km/h.
La fonction régulateur de vitesse n'agit en aucun cas sur le système de freinage.
Cette fonction est une aide supplémentaire à la conduite. Cependant, la
fonction n'intervient pas à la place du conducteur. Elle ne peut donc, en aucun cas, remplacer le respect des limitations de vitesse, ni la vigilance (soyez toujours prêt à freiner en toutes circonstances), ni la responsabilité du conducteur. Le régulateur de vitesse ne doit pas être utilisé lorsque la circulation est dense, sur route sinueuse ou glissante (verglas, aquaplanage, gravillons) et lorsque les conditions météorologiques sont défavorables (brouillard, pluie, vent latéral...).
Risque d'accident.
Commandes
1 Contacteur général Marche/Arrêt. 2 Activation, mémorisation et variation croissante de la vitesse de régulation (+). 3 Variation décroissante de la vitesse de régulation (-). 4 Mise en veille de la fonction (avec mémorisation de la vitesse de régulation) (O). 5 Activation avec rappel de la vitesse de régulation mémorisée (R).
Mise en service
Presse le contacteur 1 côté (b).
Le témoin 6 s'allume en vert et le message « régulateur » apparait au tableau de bord accompagné de tirets pour indiquer que la fonction régulateur est en service et en attente de l'enregistrement d'une vitesse de régulation.
Mise en régulation de vitesse
À vitesse stabilisée (supérieure à 30 km/h environ), pressez le contacteur 2 (+) : la fonction est activée et la vitesse courante est mémorisée.
La vitesse de régulation remplace les tirets et la régulation est confirmée par
l'allage du témoin sur fond vert.
Conduite
Lorsqu'une vitesse de régulation est mémorisée et que la régulation est activée, votre pied peut être enlevé de la pédale d'accélérateur.
Attention, il est toutefois conseillé de garder les pieds à proximité des pédales pour être prêt en cas d'urgence.
Variation de la vitesse de régulation
Vous pouvez faire varier la vitesse de régulation en agissant par appuis successifs sur :
- le contacteur 2 (+) pour augmenter la vitesse,
- le contacteur 3 (-) pour diminuer la vitesse.
La fonction régulateur de vitesse n'agit en aucun cas sur le système de freinage.
Dépassement de la vitesse de régulation
À tout moment, il est possible de dépasser la vitesse de régulation en agissant sur la pédale d'accélérateur. Durant le temps de dépassement, la vitesse de régulation clignote au tableau de bord.
Ensuite, relâchez la pédale d'accélérateur : après quelques secondes, le véhicule reprend automatiquement la vitesse de régulation initiale.
Impossible pour la fonction de tenir la vitesse de régulation
En cas de forte descente, la vitesse de régulation ne peut être maintenue par le système : la vitesse mémorisée clignote au tableau de bord pour vous en informer.
Mise en veille de la fonction
La fonction est mise en veille lorsque vous agissez sur :
- le contacteur 4 (O);
- la pédale de frein;
- le passage en position neutre;
- le contacteur du mode « ECO »
Dans les quatre cas, la vitesse de régulation reste mémorisée et le message « en mémoire » apparait au tableau de bord.
La mise en veille est confirmée par l'ex
distinction du témoin sur fond vert et l'allumage du témoin
À chaque activation ou désactivation de la fonction Mode ECO, la fonction régulateur de vitesse se met en veille. Reportez-vous au chapitre « ECO conduite » en chapitre 2.
Rappel de la vitesse de régulation
Si une vitesse est mémorisée, il est possible de la rappeler, après vous être assuré que les conditions de circulation sont adaptées (trafic, état de la chaussée, conditions météorologiques...).
Appuyez sur le contacteur 5 (R) si la vitesse du vehicule est supérieure à 30km / h.
Lors du rappel de la vitesse mémorisée, l'activation du régulateur est confirmée.
par l'allumage du témoin sur fond vert.
Nota: si la vitesse précédemment enregistrée est beaucoup plus élevée que la vitesse courante, le véhicule accélérera fortement jusqu'à ce seuil.
Lorsque la fonction régulateur est mise en veille, un appui sur le contacteur 2 (+) réactive la fonction régulateur sans tenir compte de la vitesse mémorisée : c'est la vitesse à laquelle roule le véhicule qui est prise en compte.
Arrêt de la fonction
La fonction régulateur de vitesse est interrompue lorsque vous agissez sur le contacteur 1, dans ce cas il n'y a plus de vitesse mémorisée. L'extinction du
témoin affiché (ou au tableau de bord) confirme l'arrêt de la fonction.
La mise en veille ou l'arrêt de la fonction régulateur de vitesse n'entraîne pas de diminution rapide de la vitesse. Vous devez freiner par appui graduel sur le frein.
Principe de fonctionnement
Des détecteurs à ultrasons, implantés (suivant véhicule) dans le bouclier arrière du véhicule, « mesurent » la distance entre le véhicule et un obstacle.
Cette mesure se traduit par des signaux sonores dont la fréquence augmente avec le rapprochement de l'obstacle, jusqu'à devenir un son continu lorsqu'un obstacle se situe à environ 30 centimètres du véhicule.
Nota : l'afficheur 1 permet de visualiser l'environnement du véhicule en complétant les signaux sonores.
6 6
Fonctionnement
Au passage de la marche arrêtée, la plupart des objets se trouvant à moins de 1,20 mètre environ de l'arrête du véhicule sont détectés, un signal sonore retentit et l'afficheur 1 s'allume.
Cette fonction est une aide supplémentaire qui indique, par le biais des signaux sonores, la distance entre le véhicule et un obstacle lors d'une manoeuvre.
Elle ne peut donc, en aucun cas, remplacer la vigilance, ni la responsabilité du conducteur lors des manoeuvres.
Le conducteur doit toujours être attentif aux événements soudains qui peuvent intervenir durant la conduite : veillez donc toujours à ce qu'il n'y ait pas d'obstacles mobiles (tels qu'un enfant, un animal, poussette, vélo...) ou un obstacle trop petit ou trop fin (pierre de taille moyenne, piquet très fin...) lors de la manoeuvre.
Réglage du volume sonore de l'aide au parking
Vous pouvez régler certains paramètres depuis l'afficheur multimédia 2. Reportez-vous à la notice d'utilisation de l'équipement pour plus d'informations.
Sélectionnez « Menu », « Paramètre », « Aide au parking » puis régalez le volume de l'aide au parking en appuyant sur + ou -.
35988
Désactivation du système
Vous pouvez désactiver l'aide au parking depuis l'afficheur multimédia.
Sélectionnez « Menu », « Paramètres », « Aide au parking », puis « Aide au parking arrêté ». Activez ou désactivez l'aide au parking et validez votre choix en sélectionnant « Terminé ».
Note: Le système se désactive automatiquement 5 secondes environ après le passage du neutre ou d'un autre rapport.
Anomalie de fonctionnement
Suivant véhicule, lorsque le système détecte une anomalie de fonctionnement, le message « aide au parking à contrôle » au tableau de bord accomplit du témoin et un signal sonore retentit pendant environ 5 secondes. Consultez un Représentant de la marque.
Particularités
Veillez à ce que les détecteurs ultrasons ne soient pas occultés (salissures, boue, neige...).
En cas de choc sur le soubassement du véhicule lors d'une manoeuvre (exemple : contact avec un trottoir surelevé ou tout mobilier urbain) vous pouvez magner le véhicule (exemple : action d'un essieu), le circuit ou la batterie de traction.
Afin d'éviter tout risque d'accident, faites contrôler votre véhicule par un Représentant de la marque.
Fonctionnement
Au passage de la marche arrêtée, la caméra 1 située sur le hayon transmet une vue de l'environnement arrêté du véhicule sur l'afficheur multimédia 2 accompagné d'un ou de deux gabarits 3 et 4 (mobile et fixe).
Ce système s'utilise d'abord à l'aide d'un ou de plusieurs gabarits (mobile pour la trajectoire, fixe pour la distance). Lorsque la zone rouge est atteinte, aidez-vous de la représentation du bouclier pour vous arrêter précisément.
Gabarit mobile 3
Il est représenté en bleu sur l'écran 2. Il indique la trajectoire du véhicule en fonction de la position du volant.
Gabarit fixe 4
Le gabarit fixe est constitué de repères de couleurs A, B et C indiquant la distance derrière le véhicule :
- A (rouge) à environ 30 centimètres du véhicule;
- B (jaune) à environ 70 centimètres du véhicule;
- C (vert) à environ 150 centimètres du véhicule.
Ce gabarit reste fixe et indique la trajectoire du véhicule si les roues sont en ligne avec le véhicule.
Particularités
Veillez à ce que la caméra ne soit pas occultée (salissures, boue, neige...).
Activation, désactivation de la caméra de recul
Depuis l'afficheur multimédia 2, Sélectionnez « Menu », « Paramètre », « Aide au parking » puis « Réglage caméra arrête ». Activez ou désactivement la camera de recul et validez votre choix en sélectionnant « Terminate ».
8869E
Vous pouvez également régler les paramètres de l'image de la caméra (luminosité, contraste...).
L'écran représente une image inversée.
Les gabarits sont une représentation projection sur sol plat, cette information est à ignorer lorsqu'elle se superpose à un objet vertical ou posé au sol.
Les objets qui apparaissent sur le bord de l'écran peuvent être déformés.
En cas de trop forte luminosité (neige, véhicule au soleil...), la vision de la caméra peut être perturbée.
Lorsque le coffre est ouvert ou mal fermé, le message «coffre ouvert» apparait sur l'affichage. Laamera disparait.
Cette fonction est une aide supplémentaire. Elle ne peut donc, en aucune cas, remplacer la vigilance, ni la responsabilité du conducteur.
Le conducteur doit toujours être attentif aux événements soudains qui peuvent intervenir durant la conduite : veillez donc toujours à ce qu'il n'y ait pas d'obstacles mobiles (tels qu'un enfant, un animal, une poussette, un négoce...) ou un obstacle trop petit ou trop fin (pierre de taille moyenne, piquet très fin...) lors de la manoeuvre.
Aérateurs
3.2 Air conditionné automatique
3.4 Conditionnement d'air : activation à distance
3.8 Conditionnement d'air : programmation
3.9 Diffuseur de senteurs
3.12 Ioniseur d'air
3.13 Conditionnement d'air : informations et conseils d'utilisation
3.14 Lève-vitres
3.15 Éclairage intérieur
3.17 Pare-soleil
3.17 Rangements, aménagements habitacle
3.18 Cendrier.
3.21 Prise accessoires
3.21 Banquette arrière : fonctionnalités
3.23 Tablette arrière
3.24 Coffre à bagages
3.25 Becquet
3.25 Transport d'objets dans le coffre
3.26 Équipements multimédia
3.27
1 aérateur latéral. 2 frise de désembuage côté passagers. 3 aérateurs centraux. 4 frises de désembuage pare-brise.
5 sorties chauffage pieds des occupants. 6 tableau de commandes.
Débit
Manoeuvrez les curseurs 7 (au-delà du point dur).
Vers le haut : ouverture maximale.
Vers le bas : fermeture.
Orientation
Manoeuvrez les curseurs 8 dans la position désirée.
Débit
Pour ouvrir l'aérateur 9, appuyez sur l'aérateur (point 10) en fonction de l'ouverture souhaitée.
Orientation
Pour orienter le flux d'air, faites pivoter l'aérateur latéral 9.
Contre des mauvaises odeurs dans voiture véhicule, n'utilise que des systèmes conçus à cet effet. Consultez un Représentant de la marque.
Ne rien introduire dans le circuit de ventilation du véhicule (par exemple en cas de mauvaise odeur...).
Risque de dégradation ou d'incendie.
Les commandes
1 Mode automatique. 2 Réglage de la température de l'air. 3 Fonction « voir clair ». 4 Réglage de la répartition de l'air dans l'habitacle. 5 Commande de désactivation de l'air conditionné. 6 Réglage de la vitesse de ventilation jusqu'à arrêt du système. 7 Commande d'accès rapide au menu « Programmation du conditionnement d'air ». 8 Recyclage de l'air. 9 Dégivrage/désembuage de la lunette arrière et, suivant véhicule, des rétroviseurs.
L'utilisation du chauffage et de la climatisation ne peut se faire que moteur démarré.
Mode automatique
La climatisation automatique est un système garantissant (à l'exception des cas d'utilisation extrêmes) le comportement dans l'habitacle et le maintien d'un bon niveau de visibilité tout en optimisant la consommation. Le système agit sur la vitesse de ventilation, la répartition d'air, le recyclage d'air, la mise en route ou l'arrêt de l'air conditionné, du chauffage et la température de l'air.
AUTO: optimisation de l'atteinte du niveau de confort choisi en fonction des conditions extérieures. Appuyez sur la touche 1.
Réglage de la température de l'air
Tournez la commande 2 en fonction de la température désirée. Plus le curseur est éloigné de la position arrêt du chauffage, plus la température est élevée. Si la température extérieure est trop élevée, le chauffage diminue automatiquement. Cela permet de limiter la consommation d'énergie et de préserver l'autonomie du véhicule.
Particularité : les réglages extrêmes permettent au système de produire un maximum de froid ou un maximum de chaud (affichage « LOW » et « HIGH » sur l'afficheur multimédia).
À chaque sélection, l'information s'affiche quelques secondes sur l'afficheur multimédia.
Déactualisation de l'air conditionné
La touche 5 permet d'arrêter (témoign allumé) le fonctionnement de l'air conditionné.
Pour activer l'air conditionné, appuyez sur la touche 1, le témoign intégré à la touche 5 s'éteint.
L'utilisation de l'air conditionné permet :
- d'abaisser la température à l'intérieur de l'habitacle;
- d’éliminer la buée plus rapidement.
L'air conditionné ne fonctionne pas lorsque la température extérieure est basse.
Conseil : afin d'optimiser l'autonomie du véhicule, désactivez l'air conditionné lorsque la température extérieure est confortable.
Fonction « voir clair
Appuyez sur la touche 3, le témoign intégr s'allume.
Cette fonction permet un dégivrage et désembuage rapide du pare-brise et des vitres latérales avant. Elle impose la mise en service automatique de l'air conditionné ou du chauffage.
Pour sortir de cette fonction, appuyer sur la touche 3.
Les valeurs de température affichées traduisent un niveau de confort.
Lors du démarrage du véhicule, le fait d'augmenter ou de diminuer la valeur affichée ne permet en aucun cas d'atteindre plus rapidement le niveau de confort. Le système optimise always la descente ou la montée en température (la ventilation ne démarre pas instantanément en vitesse maximale : elle augmente progressivement). Cela peut durer de quelques secondes à plusieurs minutes.
D'une façon générale, sauf gène particulière, les aérateurs de planche de bord doivent rester constamment ouverts.
Utilisez de préférence le mode automatique.
En mode automatique (témoin de la touche 1 allumé), toutes les fonctions de la climatisation sont contrôlées par le système.
Vous pouvez toujours modifier le choix du système, dans ce cas, le témoin de la touche 1 s’éteint.
Utilisation normale
Tournez la commande 6 sur l'une des huit positions pour permettre en route la ventilation et régler sa puissance.
Position OFF
Dans cette position :
- le chauffage s'arrête automatiquement;
- la vitesse de ventilation de l'air dans l'habitacle est nulle;
- Il y a néanmoins un faible début d'air lorsque le véhicule roule.
Cette position est à éviter en usage courant.
Certaines touches disposent d'un témoin de fonctionnement qui indique l'état de la fonction.
À chaque sélection, l'information s'affiche quelques secondes sur l'afficheur multimédia.
Dégivrage-désembuage de la lunette arrière
Appuyez sur la touche 9, le témoin intégré s'allume. Cette fonction permet un désembuage rapide de la lunette arrière et des rétroviseurs dégivrants (pour les véhicules qui en sont équipés).
Pour sortir de cette fonction, appuyez de nouveau sur la touche 9. À défaut, le désembuage s'arrête automatiquement.
Conseil
En cas de gel, pour dégivrer vos ré lunette arrière, utilisez de préférence un grattoir manuel plutôt que la fonction dégivrage-désembuage afin de réduire la consommation d'énergie.
Modification de la répartition de l'air dans l'habitacle
Appuyez sur l'une des touches 4 pourCHOISIR VOIRE REPARTITION. Le témoin intégre à la touche sélectionnée s'allume.
Le flux d'air est réparti entre les désembuageurs de vitres la
Les désembuages de vitraux avant et les frises de désembuage de pare-brise.
Le flux d'air est dirigé vers les aérateurs de la planche de
bord.
Le flux d'air est principalement dirigé vers les pieds des occu
pants.
L'habitacle)
Cette fonction est gérée automatiquement, mais vous pouvez aussi l'activer manuellement, dans ce cas, la mise en fonction est confirmée par l'allumage du intégré à la touche 8.
Le système détermine l'utilisation ou non du recyclage en fonction de la qualité de l'air extérieur.
La qualité de l'air est signalée par l'allumage sur l'afficheur multimédia de l'un des témoins suivants (respectivement de l'air le plus sain au plus pollué) :
- pendant le recyclage, l'air est pris dans l'habitacle et il est recyclé sans admission d'air extérieur;
- le recyclage d'air permet de s'isoler de l'ambiance extérieure (circulation en zone polluée...);
- d'atteindre avec plus d'efficacité la température souhaitée dans l'habitation.
Utilisation manuelle
Appuyez sur la touche 8, le témoin intégré s'allume.
L'utilisation prolongée de cette position peut entraîner des odeurs dues au non-renouvellement de l'air, ainsi qu'une formation de buée sur les vitres.
Il est donc conseillé de repasser en mode automatique en appuyant de nouveau sur la touche 8 dès que le recyclage d'air n'est plus nécessaire.
Arrêt manuel de la fonction
Appuyez sur la touche 8 pour arrêter la fonction. Le recyclage d'air est alors automatique.
Le désembuage/dégivrage reste prioritaire sur le recyclage de l'air.
Conditionnement d'air : activation à distance
28∠SE
Il est possible d'activer le conditionnement d'air par la carte RENAULT ou par les services connectés.
Cette fonction permet d'obtenir une température de cabine avant l'utilisation du véhicule.
Conseil : afin d'optimiser l'autonomie du véhicule, utilisez de préférence cette fonction lorsque le véhicule est branché.
Conditions de fonctionnement
- le moteur doit être coupé;
- le niveau de la charge de la batterie de traction doit être supérieur à 45%.
Activation de la fonction
Elle effectue soit par :
- Un appui long sur le bouton 1 de la carte RENAULT (assurez-vous d’être dans le champ d’action de la carte, reportez-vous au paragraphe « Carte RENAULT : généralités » en chapitre 1);
- les services connectés.
L'activation de la fonction est visualisée par
- l'allumage fixe des feux de détresse et des répétiteurs latéraux pendant 3 secondes;
- Les témoins intégrés aux touches AC et AUTO de la commande de conditionnement d'air s'allument.
Arrêt de la fonction
- automatiquement après une durée d'environ 5 minutes;
- au démarrage du moteur;
- si appui sur les commandes du « mode automatique », de la fonction « voir clair », de réglage de la ventilation ou d'accès rapide au menu « programmation du conditionnement d'air »;
- si l'énergie prélevée dépasse 5% du niveau de la batterie de traction.
Responsabilité du conducteur lors du stationnement ou arrêt du véhicule
Ne quittez jamais Your vehicle en y laissant un enfant, un adulte non autonome ou un animal même pour une courte durée.
Par temps chaud et/ou ensoleillé, sachez que la température intérieure de l'habitacle monte très rapidement.
RISQUE DE MORT OU BLESSURES GRAVES.
Réglage de la programmation
Véhicule branché à une source d'alimentation, cette fonction permet :
- d'obtenir une température de bébé avant l'utilisation du véhicule;
- d'optimiser l'autonomie du véhicule.
La fonction conditionnement d'air programmable se déclenche dans l'heure précédente l'heure programmée pour arriver à la température de confort.
Responsabilité du conducteur lors du stationnement ou arrêt du véhicule
Ne quittez jamais Your vehicle en y laissant un enfant, un adulte non autonome ou un animal même pour une courte durée.
Par temps chaud et/ou ensoleillé, sachez que la température intérieure de l'habitacle monte très rapidement.
RISQUE DE MORT OUBLESSURES GRAVES.
Conditions de fonctionnement
- le moteur doit être coupé;
- le véhicule doit être verrouillé;
- le niveau de la charge de la batterie de traction doit être supérieur à 45% pour que la fonction se déclenche;
- le véhicule doit être branché sur le secteur;
- la programmation doit être réalisée au moins 1h avant le départ;
- La programmation du conditionnement d'air doit être activée par le menu de l'afficheur multimédia (le témoins intégré à la touche 1 et le
au tableau de bord
Programmation de l'heure de départ de la fonction
Il est possible de programmer deux heures différentes.
Pour programmer une heure de départ, depuis l'afficheur multimédia A :
- sélectionnez « Menu », « Véhicule », « Véhicule électrique », puis « Confort thermique »;
- sélectionnez « Éditer » de l'un des deux heures de programmation;
- Réglez les heures puis les minutes et validez.
Activation de la fonction « programmation
Depuis l'afficheur multimédia A :
- Sélectionnez la programmation à activer dans le menu « Confort thermique »;
- assurez-vous que l'une des programmes est validée;
- assurez-vous que le moteur est arrêté; branchez le véhicule à une source d'alimentation;
- verrouillez le véhicule.
La fonction se déclenche une heure avant l'heure programmée pour arriver à une température de confort. Les témoins intégrés à la touche 1, à la
touche AUTO 2 et le témoin tableau de bord sont allumés.
Les deux heures de programmation ne peuvent pas être activées simultanément.
Arrêt du conditionnement d'air programme
Le conditionnement d'air s'arrête automatiquement environ 10 minutes après l'heure de fin programmée.
Toutefois, la fonction peut se désactiver si :
- la prise de charge est débranchée;
- la fonction « Activation à distance » est activée, reportez-vous au paragraphe « Conditionnement d'air : activation à distance » en chapitre 2;
- le niveau de charge de la batterie de traction est inférieur à 30%.
Services connectés
Il est également possible de programmer le conditionnement d'air depuis les services connectés. Pour connaître les conditions de fonctionnement, consultez un Représentant de la marque.
Responsabilité du conducteur lors du stationnement ou arrêt du véhicule
Ne quittez jamais votre véhicule en y laissant un enfant, un adulte non autonome ou un animal même pour une courte durée.
Par temps chaud et/ou ensoleillé, sachez que la température intérieure de l'habitacle monte très rapidement.
RISQUE DE MORT OU BLESSURES GRAVES.
Diffuseur de senteurs
1 Sortie diffuseur de senteurs
2 Support de cartouche
Sélection de la senteur
Sur l'afficheur A, sélectionnez « Menu », « véhicule », « Bien-être », « Diffuseur de senteurs » puis l'une des deux senteurs.
Réglage d'intensité du diffuseur de senteurs
Sélectionnez une des cinq intensités de senteur en appuyant sur «-» ou «+».
L'intensité et l'homogénéité varient également suivant le réglage de la répartition de l'air de la commande de climatisation.
Pour arrêter la diffusion, sélectionnez « Arrêt »
Note: Si la commande de ventilation est sur la position 0 (arrêt), le diffuseur de senteurs est inactif.
Remplacement de l'une des cartouches du diffuseur des odeurs
Appuyez sur le support de cartouche 2 pour l'ouvrir. Remplacez la cartouche puis appuyez sur le support de cartouche 2 pour le fermer.
Nota : utilisée 1 heure par jour, une capsule peut durer environ 3 mois. Vous pouvez acheter des cartouches auprès des Représentants de la Marque.
Précautions
- Utilisez impérativement des cartouches recommandées par nos Services Techniques.
- N'ouvre pas et ne rechargez pas la cartouche du diffuseur. Tenez hors de portée des enfants.
- N'exposez pas la cartouche du diffuseur de senteur directement aux rayons du soleil.
- En cas de contact de la cartouche du diffuseur de senteur avec les yeux ou la peau, rincez abondamment avec de l'eau potable. Si besoin, consultez un médecin.
- N'utilisez pas la cartouche du diffuseur de senteur à des fins autres que celles pour lesquelles elle est prévue.
Pour des raisons de sécurité, ne remplacez pas la cartouche du diffuseur de senteurs lors de la conduite.
Sélection du mode de fonctionnement
Air conditionné en marche, depuis l'afficheur A, sélectionner « Menu », « véhicule », « Bien-être » puis « Ioniseur »
Sélectionnez l'une des deux ambiances ou l’arrêt de l’émission :
- CLEAN : aide à diminuer les bactéries et les particules allergènes générées dans l'air;
- RELAX : crée une atmosphère de conduite saine et relaxante par émission d'ions;
- Arrêt (arrêt de l'émission).
Réglage de l'activation du ioniseur à chaque démarrage du moteur
Après avoir sélectionné l'ambiance, cochez la ligne « lancement automatique d'un cycle d'ionisation à chaque démar rage vehicule » et validez en appuyant sur « Terminer »
Note: Si la commande de ventilation est sur la position 0 (arrêt), l'activation du ioniseur à chaque démarrage du moteur imposera automatiquement une ventilation minimale pendant 10 secondes environ.
Ne fermez pas les aérateurs lorsque le ioniseur est activé. Cela permet une émission homogène des ions.
Conseils d'utilisation
Dans certains cas (air conditionné arrêté, recyclage d'air activé, vitesse de ventilation nulle ou faible...), vous pouvez constater l'apparition de buée sur les vitres et le pare-brise du véhicule.
En cas de buée, utilisez la fonction « voir clair » pour l'éliminer puis privilégiez l'usage de l'air conditionné en mode automatique pour éviter sa formation.
Entretien
Consultez le document d'entretien de votre véhicule pour connaître les périodicités de contrôle.
Autonomie
Il est normal de constater une augmentation de la consommation d'énergie durant l'utilisation du conditionnement d'air.
Conseils pour minimiser la consommation d'énergie et donc aider à préserver l'autonomie du véhicule :
Roulez aérateurs ouverts et vitres fermées.
Si le véhicule est resté stationné en pleine chaleur ou en plein soleil, pensez à l'aérer quelques minutes pour chasser l'air chaud avant de démarrer.
Privilégiez :
- Avant votre départ, l'utilisation de la programmation du conditionnement d'air ou l'activation à distance. Reportez-vous aux paragraphes « Conditionnement d'air : programmation » et « Conditionnement d'air : activation à distance » en chapitre 2.
- lors de vos trajets, l'utilisation du mode ECO. Reportez-vous au paragraphe « Fonction Mode ECO » en chapitre 2.
Anomalies de fonctionnement
D'une manière générale, en cas d'anomalie de fonctionnement, consultez un Représentant de la marque.
- Baisse d'efficacité au niveau du dégivrage, du désembuage ou de l'air conditionné. Cela peut provenir de l'encrassement de la cartouche du filtre habitacle. Non-production d'air froid ou d'air chaud. Vérifiez le bon positionnement des commandes et le bon état des fusibles. Sinon arrêtez le système.
Présence d'eau sous le véhicule.
Après utilisation prolongée de l'air conditionné, il est normal de constater une présence d'eau provenant de la condensation sous le véhicule.
N'ouvrez pas le circuit de fluide frigorigène. Celui-ci est dangereux pour les yeux et pour la peau.
Leve-vitres électriques (1/2)
Ces systèmes fonctionnent contact mis ou contact coupé jusqu'à l'ouverture d'une porte avant (limité à environ 3 minutes).
Sécurité des occupants arrêté
Le conducteur peut interdire le fonctionnement des
Lève-vitres arrêté en appuyant sur le contacteur 4. Un message de confirmation s'affiche au tableau de bord.
Responsabilité du conducteur
Ne quittez jamais votre véhicule, clé à l'intérieur en y laissant un enfant (ou un animal), même pour une courte durée. En effet, celui-ci pourrait se mettre en danger ou mettre en danger d'autres personnes en démarrant le moteur, en actionnant des équipements comme par exemple les vitres ou encore verrouiller les portes. En cas de coincidence d'une partie du corps, inversez aussitôt le sens de la course de la vitre en appuyant sur le contacteur concerné.
Risque de blessures graves.
Lève-vitres électriques
Appuyez ou tirez sur le contacteur d'une vitre pour la baisser ou la relever jusqu'à la hauteur désirée : les vitres arrêtées ne descendent pas complètement.
Mode impulsionnel
(suivant véhicule)
Ce mode s'ajoute au fonctionnement du lève-vitre électrique décrit précédemment. Il peut opérer la vitre conducteur.
Appuyez ou tirez à fond et brièvement sur le contacteur de la vitre : la vitre se relève ou s'abaisse complètement. Une action sur le contacteur arrête le fonctionnement de la vitre.
De la place conducteur agissez sur le contacteur :
1 pour le côté conducteur ; 2 pour le côté passager avant ; 3 et 5 pour les passagers arrêté.
Des places passagers agissent sur le contacteur 6.
Nota : lorsqu'une vitre rencontre une résistance en fin de course (doigts, branche d'arbre...), elle s'arrête puis redescend de quelques centimètres.
Évitez de poser un objet en appui sur une vitre entre-ouverte : risque d'endommagement du lève-vitre.
Anomalies de fonctionnement
En cas de non fonctionnement de fermeture d'une vitre, le système bascule en mode non impulsionnel : soulevez autant de fois que nécessaire sur le contacteur concerné jusqu'à fermeture complète de la vitre puis relâchez-le. Soulevez de nouveau sur le contacteur (toujours côté fermeture) pendant une seconde pour réinitialiser le système.
Si besoin, adressez-vous à un Représentant de la marque.
Lève-vitres manuels
Tournez la manivelle 8.
La fermeture des vitres peut occasionner des blessures graves.
Plafonnier
Basculez l'interrupteur 2, vous obtenez selon la position :
- un éclairage permanent;
- un éclairage commandé par l'ouverture de l'une des portes. Il s'éteint lorsque les portes concernées sont correctement fermées et après une temporisation;
- une extinction immédiate.
Spots de lecture
Basculez les interrupteurs 1 ou 3.
Éclaireur de coffre
L'éclaireur 4 s'allume à l'ouverture du coffre.
Le déverrouillage et l'ouverture des portes ou du coffre entraînant l'éclairage temporisé des plafonniers et des éclaireurs.
Pare-soleil
Abaissez le pare-soleil 5 sur le pare-brise ou déclippez-le et tournez-le sur la vitre latérale.
Miroirs de courtoisie
Suivant véhicule, levez ou faites glisser le couvercle 6.
En roulage, veillez à refermer le couvercle du miroir de courtoisie. Risque de blessures.
Rangements, aménagements habitacle (1/3)
Vide-poches de portes avant 1
Portes-canettes 2 et 4
Vide-poches de console centrale 3
Lors de la prise de virage, d'accélération ou de freinage, veillez à ce que le représentant maintenu à l'aide du nettoyant ne déborde pas. Risque de brûlures si le liquide est chaud et/ou d'écoulement.
Aucun objet ne doit se trouver sur le plancher (place avant conducteur) : en effet, en cas de freinage, ces objets risquent de glisser vers les pédaliers et d’empêcher la station.
Rangements, aménagements habitacle (2/3)
Vide-poches de planche de bord 5
Boîte à gants
Pour ouvrir, tirez la palette 6.
Elle peut accueillir des documents de format A4, une grande bouteille d'eau...
Vide-poches de porte arrière 7
Veillez à ce qu'aucun objet dur, lourd ou pointu ne soit placé dans les rangements
« ouverts », de manière à ce qu’il ne puisse pas être projeté sur les occupants lors d’un virage, d’un freinage brusque ou en cas de chic.
Poignée de maintien 8
Ellesertasemaintenireroulage.
Ne l'utilisez pas pour monter dans le véhicule ou en descendre.
Rangements, aménagements habitacle (3/3)
Poche de rangement 9 à ouverture latérale
Poche de rangement 10
Rangement pare-soleil 11
Il peut accueillir des tickets d'autoroute, des cartes...
Veillez à ce qu'aucun objet dur, lourd ou pointu ne soit placé dans les rangements
«ouverts», de manière à ce qu’il ne puisse pas être projeté sur les occupants lors d’un virage, d’un freinage brusque ou en cas de chic.
Cendrier 1
Pour ouvrir, soulevez le couvercle. Pour le vider, tirez sur l'ensemble, le cendrier se dégage de son logement.
Si vous véhicule n'est pas équipé d'un dendrier, vous pouvez vous les procurer chez un Représentant de la marque.
Prise accessoires 2
Elle est prévue pour le branchement d'accessoires agréés par les Services techniques de la marque et dont la puissance ne doit pas dépasser 120 Watts (tension 12 V).
Ne branchez que des accessoires d'une puissance maximale de 120 Watts.
Risque d'incendie.
Position d'utilisation
Montez ou descendez l'appui-tête tout en le maintenant tiré vers l'avant du véhicule.
Pour l'enlever
Appuyez sur le bouton A du verrou et sortez l'appui-tête.
Pour le remettre en place
Introduisez les tiges dans les fourreaux et descendez l'appui-tête jusqu'au premier cran. Assurez-vous de son bon verrouillage.
Position de rangement
Appuyez sur le bouton A et abaissez complètement l'appui-tête.
La position de l'appui-tête complètement abaissée (position B) est une position de rangement : elle ne doit pas être utilisée lorsqu'un passager est assis.
L'appui-tête étant un élément de sécurité, veillez à sa présence et à son bon positionnement. Le haut
Le haut de l'appui-tête doit se situer le plus proche possible du sommet de la tête.
Banquette arrière : fonctionnalités
Le dossier peut être rabattu pour permettre le transport d'objets encombrants.
Pour rabattre le dossier
Veillez à ce que les sièges avant soient suffisamment avancés.
Baissez les appuis-têtes au maximum.
Placez les ceintures de sécurité dans leur passant A.
Appuyez sur le bouton 1 et abaissez le dossier B.
Avant toute manipulation du dossier, placez la ceinture dans le guide de sangle A pour éviter toute dépréciation de celle-ci.
Lors des manœuvres des sièges arrêté, assurez-vous que rien ne vient gêner les ancrages (parties du corps, animal, gravier, chiffon, jouets...).
Pour des raisons de sécurité, effectuez ces réglages véhicule à l'arrêt.
La configuration en banquette deux places, avec le petit dossier B rabattu, interdit l'usage de la place assise centrale compte tenu de l'impossibilité de boucler la ceinture (boîtiers de ceinture inaccessibles).
Pour remonter le dossier, procédez dans le sens inverse.
Remontez le dossier et encliquetez-le contre son support.
Lors de la remise en place du dossier, assurez-vous du bon verrouillage du dossier.
Dans le cas d'utilisation de housse de sièges, veillez à ce qu'elles ne gênent pas le verrouillage du dossier.
Veillez à bien positionner les ceintures.
Repositionnez les appuis-têtes.
Tablette arrière
Pour la déposer :
- abaissez les appuis-têtes arrière;
- décrochez les deux cordons de rappel 1;
- soulevez la tablette 2 vers le haut pour la déclipper;
Masse maximale sur la tablette arrière: 2kg uniformément répartis.
- poussez la tablette 2 vers l'intérieur et tournez-la;
- tirez la tablette vers vous.
Pour la reposer, procédez dans le sens inverse.
Ne placez aucun objet et surtout pas d'objets lourds ou durs sur la tablette.
En cas de freinage brusque ou d'accident, ils sont susceptibles de mettre en danger les occupants du véhicule.
Ouverture
Presse le bouton 1 et soulevez la porte de coffre
Fermeture
Abaissez la porte de coffre, suivant véhicule en vous aidant, dans un premier temps, de la poignée intérieure..
Becquet
Il est interdit de fixer des objets et/ou accessoires (porte-vélos...) en appui sur le becquet A.
Transport d'objets dans le COFFRE
Placez toujours les objets transportés de façon à ce que leur plus grande dimension soit en appui contre :
- Le dossier de la banquette arrêté, ce qui est le cas pour les chargements usuels (cas A).
- Les dossiers des sièges avant avec les dossiers arrêtés rabattus, ce qui est le cas pour les chargements maximums (cas B).
Si vous devez poser des objets sur le dossier rabattu, il est impératif de retirer les appuis-têtes avant de rabattre le dossier de manière à plaquer le plus possible le dossier contre l'assise.
Positionnez toujours les objets les plus lourds directement sur le plancher.
Utilisez, lorsque le véhicule en est équipé, les points d’arrimage 1 situés sur le plancher du coffre. Le chargement doit être fait de manière à ce qu’aucun objet ne puisse être projeté en avant sur les occupants lors d’un freinage brusque. Bouclez les ceintures de sécurité des places arrière même lorsqu’il n’y a pas d’occupant.
La présence et l'emplacement de ces équipements dépendent du véhicule.
Afficheur tactile multimédia; Prises multimédia; Commande vocale; Commande sous volant; Micro.
Pour le fonctionnement de ces équipements : consultez la notice de l'équipement. Il est conseillé de la conserver avec les autres documents de bord.
Utilisation du téléphone
Nous vous rappelons la nécessité de respecter la législation en vigueur dont l'utilisation de ce type d'appareil.
Chapitre 4 : entretien
Capot moteur. 4.2
Niveaux 4.4
Liquide de refroidissement 4.4
liquide de freins 4.5
réservoir lave-vitres 4.5
Batterie secondaire 12 volts 4.6
Pression de gonflage des pneumatiques 4.8
Entretien de la carrosserie. 4.9
Entretien des garnitures intérieures 4.11
CAPOT moteur (1/2)
Pour ouvrir, tirez la manette 1, située du côté gauche de la planche de bord.
Déverrouillage de sécurité du capot
Levez le capot de quelques centimètres et poussez le levier 2 vers la gauche.
Lors des interventions dans le compartiment moteur, certains éléments peuvent être chauds. De plus, le moteur peut se mettre en route constant.
Risque de brûlures ou de blessures.
coupe.
Ne pas intervenir sous le capot moteur lorsque le véhicule est en charge ou lorsque le contact n'est pas
Lors d'un choc, même léger contre la calandre ou le capot, faites contrôle au plus vite le système ferrure de capot par un entant de la marque.
Lors des interventions sous le capot moteur, assurez-vous que la manette d'essuie-vitres est en
position arrêt.
Risque de blessures.
Ouverture du capot
Levez le capot, accompagnez-le, il est maintenu à l'aide d'un vérin.
Fermeture du capot
Vérifiez que rien n'a été oublié dans le compartiment moteur.
Pour refermer le capot, prenez le capot par le milieu et accompagnez-le jusqu'à 30 cm de la position fermée, puis lâchez-le. Il se verrouille de lui-même par l'effet de son poids.
Évitez de s'appuyer sur le capot moteur : risque de fermeture involontaire du capot.
Après toute intervention dans le compartiment moteur, assurez-vous de ne rien oublier (chiffon, ).
En effet, ceux-ci peuvent endommager le moteur.
S'assurer du bon verrouillage du capot.
S'assurer que rien ne vient gêner l'ancrage de verrouillage (gravier, chiffon...).
Liquide de refroidissement
Le contrôle du niveau se fait moteur à l'arrêt et sur sol horizontal, le niveau à froid doit se situer entre les repères « MINI » et « MAXI » indiqués sur le bocal de liquide de refroidissement 1. Complétez les niveaux à froid avant qu'ils n'atteignent le repère « MINI »
arrêté.
Ne pas intervenir sous le capot moteur lorsque le véhicule est en charge ou lorsque le moteur n'est pas
Périodicité du contrôle de niveau
Vérifiez vos niveaux de liquide de refroidissement régulièrement (le moteur est susceptible de subir de graves détériorations par manque de liquide de refroidissement).
Si un apport est nécessaire, n'utilise que les produits agréés par nos Services Techniques qui vous assurent:
- une protection antigel;
- une protection anticorrosion du circuit de refroidissement.
En cas de baisse anormale ou répétée du niveau, consultez un Représentant de la marque.
Lors des interventions dans le compartiment moteur, certains éléments peuvent être chauds. De plus, le moteur peut se mettre en route. Stant.
Risque de brûlures ou de blessures.
Périodicité de remplacement
Reportez-vous au document d'entretien de votre véhicule.
Lors des interventions sous le capot moteur, assurez-vous que la manette d'essuie-glace est en arrêt.
Risque de blessures.
Aucune intervention ne doit être effectuée sur le circuit de refroidissement lorsque le moteur est chaud.
Risque de brûlures.
Liquide de freins
Le contrôle du niveau se fait moteur à l'arrêt et sur sol horizontal. Il est à contrôler souvent et, en tout cas, chaque fois que vous sentez une différence même légère de l'efficacité de freinage.
Lors des interventions dans le compartiment moteur, certains éléments peuvent être chauds. De plus, le moteur peut se mettre en route constamment.
Risque de brûlures ou de blessures.
Remplissage
Toute intervention sur le circuit hydraulique doit entraîner le remplacement du liquide par un spécialiste.
Utilisez obligatoirement un liquide agréé par nos Services Techniques (et prélevé d'un bidon sellé).
Périodicité de remplacement
Reportez-vous au document d'entretien de votre véhicule.
Niveau 2
Le niveau baisse normalement en même temps que l'usure des garnitures, mais il ne doit jamais descendre en dessous de la cote d'alerte « MINI ». Si vous souhaitez vérifier par vous-même l'état de l'usure des disques, procurez-vous le document expliquant la méthode de contrôle disponible dans le réseau de la marque ou sur le site internet du constructeur.
En cas de baisse anormale ou répétée du niveau, consultez un Représentant de la marque.
Remplissage
Ouvrez le bouchon 3, remplissez jusqu'à voir le liquide, refermez le bouchon.
Liquide
Produit lave-vitres (produit antigel en hiver).
Gicleurs
Pour régler la hauteur des gicleurs de lave-vitres du pare-brise, utilisez un outil type aiguille.
Batterie secondaire 12 VOLTS (1/2)
La batterie secondaire est une batterie 12 volts : elle fournit l'énergie nécessaire au fonctionnement des équipements du véhicule (feux, essuie-vitres, système audio...) et de certains systèmes de sécurité tels que l'assistance de freinage.
Lors des interventions dans le compartiment moteur, certains éléments peuvent être chauds. De plus, le moteur peut se mettre en route. Risque de brûlures ou de blessures.
Entretien/remplacement
L'état de charge de la batterie secondaire 12 volts 1 peut diminuer, surtout si vous utilisez votre véhicule :
- lorsque la température extérieure baisse;
- après utilisation prolongée d'éléments consommateurs, moteur à l'arrêt.
Afin de garantir votre sécurité et le bon fonctionnement des équipements
électriques du véhicule (feux, essuie-glace, assistance de freinage...), toutes interventions sur la batterie secondaire 12V (démontage, débranchement...) doivent impérativement être effectuées par un professionnel spécialiste.
Risque de brûlures par chocs électriques.
Respectez impérativement les périodicités de remplacement mentionnées dans le document d'entretien sans les dépasser.
La batterie étant spécifique, veillez à la faire remplacer par une batterie équivalente.
Faites appel à un Représentant de la marque
Étiquette a
Respectez les indications portées sur la batterie.
2 flamme nouvelle interdite et défense de fumer; 3 protection obligatoire de la vue; 4 tenir éloigné des enfants; 5 matières explosives; 6 se reporter à la notice; 7 matières corrosives.
Ne pas intervenir sous le capot moteur lorsque le véhicule est en charge ou lorsque le contact n'est pas
coupe.
Dépannage
Pour ne pas endommager votre véhicule, il est interdit de recharger sa batterie secondaire 12 volts en utilisant :
- un chargeur de batterie externe;
- une batterie d'un autre véhicule.
Faites appel à un Représentant de la Marque.
Il est interdit de débrancher la batterie secondaire 12 volts.
Risque de brûlures par chocs électriques.
N'utilisez pas votre véhicule électrique pour dépanner la batterie secondaire 12 volts d'un autre véhicule. La puissance électrique 12 volts d'un véhicule électrique est insuffisante pour cette opération. Risque d'endommagement du véhicule.
Etiquette a
Pour la dire, ouvre la porte conducteur.
Les pressions de gonflage doivent être vérifiées sur pneumatiques froids.
Au cas où la vérification de la pression ne peut être effectuée sur les pneumatiques froids, il faut majorer les pressions indiquées de 0,2 à 0,3 bar (ou 3 PSI). Il est impératif de ne jamais dégonfler un pneumatique chaud.
B: dimension des pneumatiques équipant le véhicule. C: pression de gonflage des pneumatiques pour les roues avant. D: pression de gonflage des pneumatiques pour les roues arrière.
Sécurité pneumatique et montage de chaînes
Reportez-vous au paragraphe « Pneumatiques » du chapitre 5 pour connaître les conditions d'entretien et, suivant les versions, les conditions de montage de chaînes du véhicule.
Lorsqu'il y a nécessité de les remplacer, il ne faut monter sur votre véhicule que des pneumatiques de marque, dimension, type et e.
Ils doivent : soit être identiques à ceux d'origine, soit correspondre à ceux préconisés par un Représentant de la marque.
Entretien de la carrosseire (1/2)
Un véhicule bien entretenu permet de le conserver plus longtemps. Il est donc conseillé d'entretenir l'extérieur du véhicule régulièrement.
Votre véhicule bénéficiait des techniques anticorrosion performantes. Il n'en demeure pas moins soumis à l'action de différents paramètres.
Agents atmosphériques corrosifs
- pollution atmosphérique (villes et zones industrielles), salinité de l'atmosphère (zones maritimes, surtout par temps chaud),
- conditions climatiques saisonnières et hygrométriques (sel répandu sur la chaussée en hiver, eau de nettoyage des rues...).
Actions abrasives
Poussière atmosphérique, sable, boue, gravillons projetés par d'autres véhicules...
Un minimum de précautions s'impose pour vous assurer contre ces risques.
Ce qu'il ne faut pas faire
Dégraisser ou nettoyer les éléments mécaniques (ex.: comportement moteur), dessous de caisse, pièces avec charnières (ex.: intérieur des portes) et plastiques extérieurs peints (ex.: pare-chocs) à l'aide d'appareils de nettoyage haute pression ou de pulvérisations de produits non homologués par nos services techniques. Cela pourrait provoquer des risques d'oxydation ou de mauvais fonctionnement.
Laver le véhicule en plein soleil ou lorsqu'il gèle.
Gratter la boue ou des salissures sans les détrempés.
Laisser s'accumuler les souillures extérieures.
Laisser la rouille se développer à partir de blessures accidentelles.
Enlever des taches avec des solvants, non sélectionnés par nos services, qui peuvent attaquer la peinture.
Rouler dans la neige et la boue sans laver le véhicule, particulièrement les passages de roues et le dessous de caisse.
Ce qu'il faut faire
Lavez fréquemment votre véhicule, moteur arrêté, avec des shampooings sélectionnés par nos services (jamais de produits abrasifs). Rincez au préalable abondamment au jet :
- les retombées résineuses des arbres ou les pollutions industrielles;
- la boue qui forme des amalgames humides dans les passages de roue et le dessous de caisse;
- la fiente d'oiseaux qui produit une réaction chimique avec la peinture, amenant à une action décolorante rapide pouvant aller jusqu'au décollement de la peinture;
Il est imperative de laver immédiatement le véhicule pour enlever ces taches, car il sera impossible de les faire disparaître par un lustrage;
- le sel, surtout dans les passages de roues et le dessous de caisse, après roulage dans des régions où des fondants chimiques ont été répandus.
Retirez régulièrement les retombées végétales (résine, feuilles...) du véhicule.
Entretien de la carrosseire (2/2)
Respectez l'espacement des véhicules en cas de roulage sur route gravillonnée pour éviter de blesser votre peinture.
Effectuez ou faites effectuer rapidement les retouches en cas de blessure de la peinture pour éviter la propagation de la corrosion.
N'oubliez pas les visites périodiques, dans le cas où votre véhicule bénéficiait d'une garantie anticorrosion. Reportez-vous au document d'entretien.
Respectez les lois locales en ce qui concerne le lavage des véhicules (ex. : ne pas laver son véhicule sur la voie publique).
Au cas où il a été nécessaire de nettoyer des éléments mécaniques, charnières... Il est impératif de les protégerr de nouveau par pulvérisation de produits homologués par nos Services Techniques.
Nous avons sélectionné des produits spéciaux pour l'entretien que vous trouverez dans les boutiques de la marque.
Passage sous un portique de lavage
Ramenez la manette des essuie-vitres en position Arrêt (reportez-vous au paragraphe « Essuie-vitre, lave-vitre avant » en chapitre 1). Vérifiez la fixation des équipements extérieurs, projecteurs additionnels, rétroviseurs et prenez soin de fixer avec un adhésif les balais d'essuie-vitres.
Déposez le fouet d'antenne radio si le véhicule en possède un.
Pensez à retirer l'adhésif et remettre l'antenne une fois le lavage terminé.
Lavage du véhicule
Ne jamais laver le compartiment moteur, la prise de charge et la batterie de tracteur haute pression.
Risque d'endommagement du circuit électrique.
Ne jamais laver le véhicule lorsque celui-ci est en charge.
Risque de chocs électriques pouvant entraîner la mort.
Nettoyage des projecteurs
Les projecteurs étant équipés de « glaces » plastiques, utilisez un chiffon doux ou du coton. Si cela est insuffisant, imbibez-le légèrement d'eau savonnée puis rincez toujours avec un chiffon doux ou coton.
Terminez en essuyant délicatement avec un chiffon sec doux.
L'emploi de produits à base d'alcool est à proscrire.
Particularités véhicules avec peinture mate
Ce type de peinture requiert certaines précautions.
Ce qu'il ne faut pas faire
- utiliser des produits à base de cire (lustrage);
- frotter de manière intensive;
- passer le véhicule sous un portique de lavage;
- laver le véhicule avec un appareil à haute pression; coller des autocollants sur la peinture (risque de marquage).
Ce qu'il faut faire
Lavez à l'eau abondamment, et à la main, le véhicule à l'aide d'un chiffon doux, d'une éponge douce...
Entretien des garnitures intérieures (1/2)
Un véhicule bien entretenu permet de le conserver plus longtemps. Il est donc conseillé d'entretenir l'intérieur du véhicule régulièrement.
Une tâche doit toujours être traitée rapidement.
Quelle que soit la nature de la tâche, utilisez de l'eau savonneuse froide (éventuellement tiède) à base de savon naturel.
L'emploi de détergents (liquide pour vaisselle, produit en poudre, produits à base d'alcool...) est à proscrire.
Utilisez un chiffon doux.
Rincez et en absorbez l'excédent.
Vitres d'instrumentation
(ex.: tableau de bord, montre, afficheur température extérieure, afficheur radio...)
Utilisez un chiffon doux ou du coton.
Si cela est insuffisant, utilisez un chiffon doux (ou coton) légèrement imbibé d'eau savonneuse puis rincez avec un chiffon doux ou coton humide.
Terminez en essuyant délicatement avec un chiffon sec doux.
L'emploi de produits à base d'alcool est à proscrire.
Ceintures de sécurité
Elles doivent être tenues propres.
Utilisez soit les produits sélectionnés par nos services techniques (Boutique de la marque) soit de l'eau tiède savonneuse avec une éponge et séchez avec un chiffon sec.
L'emploi de détergents ou de teinture est à proscrire.
Textiles (sièges, habillage de portes...)
Dépoussiérez régulièrement les textiles.
Tâché liquide
Utilisez l'eau savonneuse.
Absorbez ou tamponnez légèrement (ne jamais frotter) à l'aide du chiffon doux, rincez et absorbez l'excédent.
Tâche solide ou pâteuse
Retirez immédiatement et avec précaution l'excessent de matière solide ou pâteuse avec une spatule (en allant des bords vers le centre afin d'éviter d'étaler la tâche).
Nettoyez comme indiqué pour une tâche liquide.
Particularités des bonbons, chewinggums
Posez un glaçon sur la tâche afin de la cristalliser puis procédez comme indiqué pour une tâche solide.
Pour tout conseil d'entretien intérieur et/ou de résultat non satisfaisant, consultez le Représentant de la marque.
Démontage/remontage d'équipements amovibles montés d'origine dans le véhicule
Si vous devez retirer des équipements amovibles pour nettoyer l'habitacle (par exemple des surtapis), veillez toujours à les réinstaller correctement et du bon côté (le surtapis conducteur doit être remonté côté conducteur...) et de les maintenir par les éléments livrés avec l'équipement (par exemple, le surtapis conducteur doit toujours être maintenu à l'aide d'éléments de fixation préinstallés).
Dans tous les cas, véhicule à l'arrêt, vérifie que rien ne vient générer la conduite (obstacle dans l'enfoncement des pédales, coinçement du talon par le surtapis...).
Ce qu'il ne faut pas faire
Il est fortement déconseilé de positionner des objets au niveau des aérateurs tels que désodorisants, parfums... qui pourraient endommager l'habillage de la planche de bord.
Il est fortement déconseillé d'utiliser un appareil de nettoyage haute pression ou
de pulvérisation à l'intérieur de l'habitacle : sans précaution d'usage, cela pourrait nuire, entre autres, au bon fonctionnement des composants électriques ou électroniques présents dans le véhicule.
Chapitre 5: conseils pratiques
5.2 Kit de gonflage des pneumatiques 5.3 Pneumatiques (sécurité pneumatiques, roues, utilisation hivernale) 5.6 Projecteurs avant (remplacement des lampes) 5.9 Feux arrêté (remplacement des lampes) 5.10 Répétiteurs latéraux (remplacement des lampes) 5.11 Éclairage intérieur (remplacement des lampes) 5.12 Fusibles 5.13 Carte RENAULT : pile 5.15 Accessoires 5.16 Essuie-vitres (remplacement des balais) 5.17 Remorquage, dépannage 5.18 Anomalies de fonctionnement 5.21
Blocoutils
La présence des outils dans le bloc outils dépend du véhicule.
Le bloc outils A est situé dans le bac sous le tapis de coffre.
Levier 1
Il permet de bloquer ou de débloquer l'anneau de remorquage.
Anneau de remorquage 2
Reportez-vous au paragraphe « Remorquage » en chapitre 5.
35934
Ne laissez jamais les outils pêle-mêle dans le véhicule: risque de projections
lors d'un freinage. APRÈS utilisation, veillez à bien clipper les outils dans le bloc-outils puis positionnez-le correctement dans son logement: risque de blessures. Lorsque des vis de roue sont livrées dans le bloc outils, utilisez ces vis exclusivement pour la roue de secours: reportez-vous à l'étiquette située sur la roue de secours.
KIT de gonflage des pneumatiques (1/3)
88∠2c
Le kit répare les pneumatiques endommagés sur la bande de roulement A par des objets de moins
de 4 millimètres. Il ne répare pas tous les types de crevaisons comme les coupures de plus de 4 millimètres, les entailles sur le flanc B du pneumatique...
Assurez-vous aussi que votre jante est en bon état.
Ne retirez pas le corps étranger à l'origine de la crevaison si celui-ci est toujours dans le pneumatique.
N'utilisez pas le kit de gonflage si le pneu est abimé à la suite d'un roulage avec un pneu crevé.
Contrôlez donc soigneusement les flancs des pneus avant toute intervention.
De même, rouler avec des pneumatiques dégonflés, voire même à plat (ou crevés) peut nuir à la sécurité et s'avérer être non réparable.
Cette réparation est temporaire
Un pneumatique ayant subi une crevaison doit toujours être examiné (et réparé si cela est possible) par un spécialiste dans les plus brefs délais.
Lors du remplacement d'un pneumatique réparé à l'aide de ce kit, vous devez en avertir le spécialiste.
Lors du roulage, une vibration peut être ressentie du fait de la présence du produit dans le pneumatique.
Le kit est homologué uniquement pour gonfler les pneumatiques du véhicule équipé d'origine de ce kit.
En effet, cas, il ne doit servir à gonfler les pneumatiques d'un autre véhicule, ou tout autre objet gonfable (bouée, bateau...).
Évitez les projections sur la peau lors des manipulations de la bouteille liquide de réparation. Si toutefois des gouttelettes s'échappent, rincez abondamment.
Ne laissez pas le kit de réparation à la portée des enfants.
Ne jetez pas la bouteille vide dans la nature. Remettez-la à votre Représentant de la marque ou à un organisme chargé de sa récupération.
La bouteille a une durée de vie limitée indiquée sur son étiquette. Vérifiez la date de péremption.
Rendez-vous chez un Représentant de la marque pour replacer le tuyau de gonflage et la bouteille de produit de réparation.
KIT de gonflage des pneumatiques (2/3)
35749
Suivant véhicule, en cas de crevaison, utilisez le kit situé dans le coffre ou sous le tapis de coffre.
Avant d'utiliser le kit, garez le véhicule de façon à être suffisamment éloigné de la zone de circulation, enclen
chez le signal de détresse et serrez le frein à main, faites descendre tous les occupants du véhicule et tenez-les éloignés de la zone de circulation.
Moteur tournant, frein de parking serre,
- Déroulez le tuyau de la bouteille ; branchez le tuyau 3 du compresseur à l'arrivée de la bouteille 8 ;
- suivant véhicule, connectez ou vissez la bouteille 8 sur le compresseur au niveau de l'empreinte 7 de bouteille;
- Dévissez le bouchon de valve de la roue concernée et vissez-y l'embout de gonflage de la bouteille 1;
- Branchez l'embout 2 impérativement dans la prise accessoires du véhicule;
- appuyez sur l'interrupteur 4 pour gonfier le pneumatique à la pression préconisée (reportez-vous au paragraphe « Pression de gonflage des pneumatiques »);
- après 15 minutes maximum, arrêtez le gonflage pour lire la pression (sur le manomètre 5).
Nota : pendant que la bouteille se vide (environ 30 secondes), le manomètre 5 indique brièvement une pression jusqu'à 6 bars, ensuite la pression chute.
- ajustez la pression : pour l'augmenter, continuez le gonflage avec le kit, pour la diminuer, appuyez sur le bouton 6.
Si une pression minimum de 1,8 bar n'est pas atteinte après 15 minutes, la réparation n'est pas possible, ne prenez pas la route, faites appel à un Représentant de la marque.
En cas de stationnement sur le bas-côté de la chaussée, vous devez avertir les autres usagers de la route.
de la présence de votre véhicule au moyen d’un triangle de présignalisation ou autres dispositifs prescrits par la législation locale du pays où vous vous trouvez.
KIT de gonflage des pneumatiques (3/3)
67∠SE
Une fois le pneumatique correctement gonflé, retirez le kit : dévissez lentement l'embout de gonflage 1 de manière à éviter la projection de produit et stockez la bouteille dans un emballage plastique pour éviter l'écoulement du produit.
Aucun objet ne doit se trouver aux pieds du conducteur : en effet, en cas de freinage brusque, ces objets peuvent glisser sous le pédalier et perturber son utilisation.
- Colliez l'étiquette de préconisation de conduite sur un emplacement visible par le conducteur sur la planche de bord. Rangez le kit.
- À la fin de la première opération de gonflage, le pneu fuira toujours, il est impératif de réaliser un roulage pour colmater le trou.
- Démarrez sans délambda et roulez entre 20 et 60 km/h de manière à répartir le produit uniformément dans le pneu et après 3 kilomètres de roulage, arrêtez-vous pour contrôler la pression.
- Si la pression est supérieure à 1,3 bar, mais inférieure à celle préconisée, réajustez-la (reportez-vous à l'étiquette collée sur le chambranle de porte conducteur), sinon faites appel à un Représentant de la marque : la réparation n'est pas possible.
Précautions d'utilisation du kit
Le kit ne doit pas fonctionner plus de 15 minutes consécutives.
Attention, un bouchon de valve manquant ou mal vissé peut nuire à l'efficacité des pneumatiques et causer des pertes de pression.
Ayez toujours des bouchons de valve identiques à ceux d'origine et entièrement vissés.
Après une réparation à l'aide du kit, il ne faut pas parcourir plus de 200km
De plus, réduisez votre vitesse et, dans tous les cas, ne dépassez pas 80 km/h. L'étiquette que vous devrez coller sur un emplacement visible sur la planche de bord vous le rappelle.
Selon pays ou législation locale, un pneumatique réparé à l'aide du kit de gonflage des pneumatiques devra être remplacé.
Sécurité pneumatiques - roues
Les pneumatiques constituent le seul contact entre le véhicule et la route, il est donc essentiel de les tenir en bon état.
Vous devez impérativement vous conformer aux règles locales prévues par le code de la route.
Lorsqu'il y a nécessité de les replacer, il ne faut monter sur votre véhicule que des pneumatiques de
même marque, dimension, type et structure.
Ils doivent : soit être identiques à ceux d'origine, soit correspondre à ceux préconisés par un Représentant de la marque.
Entretien des pneumatiques
Les pneumatiques doivent être en bon état et leurs sculptures doivent présenter un relief suffisant ; les pneumatiques agréés par nos services techniques comportent des témoins d'usure 1 qui sont constitués de bossages-témoins incorporés dans l'épaisseur de la bande de roulement.
Lorsque le relief des sculptures a été érodé jusqu'au niveau des bossages-temoins, ceux-ci deviennent visibles 2 : il est alors nécessaire de remplacer vos pneumatiques car la profondeur des sculptures n'est, au plus, que de 1,6 mm et ceci entraîne une mauvaise adhérence sur les routes mouillées.
Un véhicule surcharge, de longs parcours sur autoroute plus particulièrement par fortes chaleurs, une conduite habituelle sur de mauvais chemins concourent à des déterminations plus rapides des pneumatiques et influent sur la sécurité.
Des incidents de conduite, tels que « coups de trottoir », risquent d'endommager
ger les pneumatiques et les jantes, ainsi que d'entraîner des déréglages du train avant ou arrêté. Dans ce cas, faites vérifier leur état par un Représentant de la marque.
Pressions de gonflage
Respectez les pressions de gonflage, vérifiez-les au moins une fois par mois et avant chaque grand voyage (reportez-vous à l'étiquette collée sur le chambranle de porte du conducteur).
Reportez-vous au paragraphe « Pressions de gonflage des pneumatiques » en chapitre 4.
Des pressions insuffisantes entrainent une usure prématurée et des échauffements anormaux
des pneumatiques avec toutes les conséquences que cela comporte sur le plan de la sécurité :
- mauvaise tenue de route,
- risque d'éclatement ou de perte de la bande de roulement.
La pression de gonflage dépend de la charge et de la vitesse d'utilisation. Ajustez les pressions en fonction des conditions d'utilisation (reportez-vous à l'étiquette collée sur le chambranle de porte conducteur).
Les pressions doivent être vérifiées à froid : ne tenez pas compte des pressions supérieures qui seraient atteintes par temps chaud ou après un parcours effectué à vive allure.
Au cas où la vérification de la pression ne peut être effectuée sur les pneumatiques froids, il faut majorer les pressions indiquées de 0,2 à 0,3 bar ou 3 PSI).
Il est impératif de ne jamais dégonfler un pneumatique chaud.
Attention, un bouchon de valve manquant ou mal vissé peut nuire à l'efficacité des pneumatiques et causer des pertes de pression.
Ayez toujours des bouchons de valve identiques à ceux d'origine et entièrement vissés.
Permutation des roues
Cette pratique est déconseillée.
Remplacement des pneumatiques
Pour des raisons de sécurité, cette opération doit être confiée exclusivement à un spécialiste.
Une monte de pneumatiques peut modifier:
- la conformité de votre véhicule aux réglementations en vigueur;
- son comportement en virages;
- la lourdeur de la direction;
- la monte de chaînes.
Chaînes
Pour des raisons de sécurité, il est formellement interdit de monter des chaînes sur l'essieu arrière.
Toute monte de pneumatiques de taille supérieure à celle d'origine rend impossible le chainage.
Pneus « neiges » ou « thermogommes
Nous vous conseillons d'équiper les quatre roues afin de préserver le plus possible les qualités d'adhésion de votre véhicule.
Attention: ces pneumatiques comportent parfois un sens de roulage et un indice de vitesse maxi qui peut être inférieur à la vitesse maxi de votre véhicule.
Pneus cloutés
Ce type d'équipement n'est utilisable que durant une période limite et déterminée par la législation locale. Il est nécessaire de respecter la vitesse imposée par la réglementation en vigueur.
Ces pneus doivent équiper les deux roues de l'essieu avant au minimum.
La monte de chaînes n'est possible qu'avec des pneumatiques de taille identique à ceux montés d'origine sur
La monte de chaîne est possible mais à condition d'utiliser des chaînes spécifiques. Nous vous recommandons de consulter un Représentant de la marque.
L'utilisation de pneus neiges, thermogommes ou cloutés réduit significativement l'autonomie du véhicule.
Dans tous les cas, nous vous recommandons de consulter un Représentant de la marque qui saura vous conseiller sur le choix de l'équipement le mieux adapté à votre véhicule.
Projecteurs avant : remplacement des lampes
Vous soupèzez remplacer les ampoules ci-dessous. Toutefois, nous vous seneignons de faire remplacer par un Représentant de la marque si la manipulation semble difficile.
Les lampes sont sous pression et peuvent éclater lors du remplacement.
Risque de blessures.
Par précaution, procurez-vous chez un Représentant de la marque une boîte de secours comptant un jeu de lampes et un jeu de fusibles.
Feux indicateurs de direction
Dévissez le port-lampe 1 d'un quart de tour et débranchez la lampe. Type de lampe : PY21W.
Lors des interventions dans le compartiment matateur, certains éléments peuvent être chauds. De plus, le mécanisme peut se mettre en route. Stant.
Risque de brûlures ou de blessures.
Feux de route/de croisement
Déposez le cache A.
Dévissez le porte-lampe 2 et sortez l'ensemble de son logement. Débranchez la lampe.
Type de lampe : H7.
Utilisez impérativement des lampes anti U. V. 55W pour ne pas dégrader la glace plastique des projecteurs.
Ne touchez pas le verre de la lampe. La lampe changée, veillez à bien repositionner le cache.
Assurez-vous lors du remontage de ne pas pincer le câblage avec le porte-lampe.
Feux de jour
Consultez un représentant de la marque.
Ne pas intervenir sous le capot moteur lorsque le véhicule est en charge ou lorsque le contact n'est pas
coupe.
Feux indicateur de direction, de position et de stop
- Ouvrez le coffre;
- déclippez la tête des agrafes supérieures 2 pour les déverrouiller;
- déclippez les agrafes 2 de la garniture;
- dégagez la garniture;
- dévissez la vis 1;
- de l'extérieur, dégagez le bloc feux en le tirant vers l'arrière;
- Dévissez le porte-lampe 3 (feu de position et de stop) ou 4 (feu indicateur de direction) puis remplacez la lampe.
Feu de position et de stop 5
Type de lampe : PR21W.
Feu indicateur de direction 6
Type de lampe : PY21W.
Remontage
Pour le remontage, procédez en sens inverse en veillant à ne pas endommager le câblage.
Les lampes sont sous pression et peuvent éclater lors du remplacement.
Risque de blessures.
Troisième feu stop 7
Consultez un représentant de la marque.
Feux de recul et de brouillard arrêt 8
Accédez au porte-lampe en passant par le dessous du véhicule, puis dévissez-le en tournant vers le centre du véhicule.
Feu de brouillard
Type de lampe: PR21W.
Feuderecul
Type de lampe : P21W.
35941
Éclaireurs plaque d'immatriculation 9
- Déclippez l'éclairer 9 en pressant la languette 10;
- retirez le couvercle de l'éclairageur pour accéder à la lampe.
Type de lampe : W5W.
Les lampes sont sous pression et peuvent éclater lors du remplacement.
Risque de blessures.
35942
Répétiteurs latéraux 11
- Déclippez le répétiteur 11 (à l'aide d'un outil type tournevis plat, positionnez en A pour basculer le répétiteur de l'arrière vers l'avant du véhicule);
- tournez d'un quart de tour le porte-lampe et sortez la lampe.
Type de lampe : W5W.
Plafonnier
Déclippez (à l'aide d'un outil type tournevis plat) le diffuseur.
Dégagez la lampe concernée.
Type de la lampe 1: W5W.
Éclaireur de coffre
Déclippez (à l'aide d'un outil type tournevis plat) l'éclaireur 2 en pressant sur les languettes de chaque côté de l'éclaireur.
Déconnectez l'éclaireur.
Les lampes sont sous pression et peuvent éclater lors du remplacement.
Risque de blessures.
Déconnectez l'éclairage.
Appuyez sur la languette 3 pour dégager le diffuseur 5 et accéder à la lampe 4.
Type de lampe : W5W.
Compartiment à fusibles
En cas de non-fonctionnement d'un appareil électrique, vérifiez l'état des fusibles.
Déclippez la trappe A.
Suivant la législation ou par précaution :
Procurez-vous chez un Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles.
Pince 1
Débranchez le fusible à l'aide de la pince 1, située au dos de la trappe A.
Pour le sortir de la pince, glissez-le latéralement.
Il est recommandé de ne pas utiliser les emplacements fusibles libres.
Vérifiez le fusible concerné et remplacez-le, si nécessaire, par un fusible impérativement de même amperage que celui d'origine.
Un fusible d'ampérage trop fort peut créer un échauffement excessif du réseau électrique (risque d'incendie) en cas de consommation anormale d'un équipement.
15A
15A
10 A
10A
20 A
10A
20 A
15A
10 A
25 A
10A
15A
Affectation des fusibles
(la présence des fusibles dépend du niveau d'équipement du véhicule)
1 Rétroviseurs dégivrants; 2 Lève-vitre conducteur impulsionnel; 3 Contacteur feux stop; 4 Avertisseur sonore piétons; 5 Plafonnier avant et éclaireur de coffre; 6 Essuie-vitre arrière; 7 Radio; 8 Lave-vitre;
9 Allume-cigares; 10 Feux indicateurs de direction; 11 Condamnation automatique des portes; 12 Tableau de bord; 13 Avertisseur sonore; 14 Feux stop.
∠69
Vérifiez le fusible concerné et remplacez-le, si nécessaire, par un fusible impérativement de même amperage que celui d'origine.
Un fusible d'ampérage trop fort peut créer un échauffement excessif du réseau électrique (risque d'incendie) en cas de consommation anormale d'un équipement.
Remplacement de la pile
Lorsque le message « Pile carte faible » apparait au tableau de bord, remplacez la pile de la carte RENAULT, appuyez sur le bouton 1 en tirant sur la clé de secours 2 puis déclippez le couvercle 3 à l'aide de la languette 4.
Retirez la pile en appuyant d'un côté (mouvement A) et en soulevant de l'autre (mouvement B) puis remplacez-la en respectant la polarité et le modèle, inscrit dans le couvercle 3.
Au remontage, procédez en sens inverse, puis selon véhicule, appuyez quatre fois, à proximité du véhicule, sur l'un des boutons de la carte : au démarrage suivant, le message disparaît.
Note : lors du remplacement de pile, ne touchez pas au circuit électronique et aux contacts situés dans la carte RENAULT.
Assurez-vous que le couvercle soit bien clipsé.
Les piles sont disponibles chez un Représentant de la marque, leur durée de vie est de deux ans environ. Veillez à l'absence de trace d'encre sur la pile : risque de mauvais contact électrique.
26862
Anomalie de fonctionnement
Si la pile est trop faible pour assurer le fonctionnement, vous pouvez démarrer (insérez la carte RENAULT dans le lecteur de carte) et verrouiller/déverrouiller le véhicule (reportez-vous au paragraphe « Verrouillage et déverrouillage des ouvrants » en chapitre 1).
Ne jetez pas vos piles usagées dans la nature, remettez-les à un organisme chargé de la collecte et du recyclage des piles.
Accessoires électriques et électroniques
Avant d'installer ce type d'accessoire, assurez-vous que celui-ci est compatible avec votre véhicule. Prenez conseil auprès d'un Représentant de la marque.
Ne branchez que des accessoires d'une puissance maximale de 120 Watts. Risque d'incendie.
Toute intervention sur le circuit électrique 12 volts du véhicule ne peut être réalisée que par un Représentant de la marque car un branchement incorrect pourrait entraîner la déterioration de l'installation électrique et/ou des organes qui y sont connectés. En cas de montage ultérieur d'équipement, assurez-vous que l'installation est bien protégée par un fusible. Faites-vous préciser l'amperage et la localisation de ce fusible.
Utilisation d'appareils émetteurs/récepteurs (téléphones, appareils CB).
Les téléphones et appareils CB équipés d'antenne intégrée peuvent créer des interférences avec les systèmes électroniques équipant le véhicule d'origine, il est recommandé de n'utiliser que des appareils avec antenne extérieure. Par ailleurs, nous vous rappelons la nécessité de respecter la législation en vigueur concernant l'utilisation de ces appareils.
Montage ultérieur d'accessoires
Si vous souhaitez faire installer des accessoires sur le véhicule : consultez un Représentant de la marque. De plus, afin d'assurer le bon fonctionnement de votre véhicule et d'éviter tout risque de nature à porter atteinte à votre sécurité, nous vous conseillons d'utiliser des accessoires spécifiés, adaptés à votre véhicule et qui leur sont garantis par le constructeur.
Si vous utilisez une canne antivol, fixez-la uniquement sur la pédale de frein.
Gène à la conduite
Côté conducteur, n'utilisez impérativement que des surtapis adaptés au véhicule, s'accrochant aux éléments préinstallés et vérifiez régulièrement leur fixation. Ne superposez pas plusieurs tapis. Risque de coinçement des pédales.
Remplacement des balais d'essuie-vitre 1
Contact mis, moteur à l'arrêt, abaissez complètement la manette d'essuie-vitre : ils s'arrêtent dans une position dégagée du capot.
Soulevez le bras d'essuie-vitre 3, tirez la languette 2 (mouvement A) et poussez le balai vers le haut.
Remontage
Faites glisser le balai sur le bras jusqu'au clippage. Assurez-vous du bon verrouillage du balai. Ramenez la manette d'essuie-vitre en position arrêt.
Balai d'essuie-vitre arrière 4
- Soulevez le bras d'essuie-vitre 6;
- faites pivoter le balai 4 jusqu'à rencontrer une résistance (mouvement C);
- suivant véhicule, appuyez sur la languette 5, puis dégagez le balai en tirant sur celui-ci (mouvement B).
Remontage
Pour remonter le balai d'essuie-vitre, procédez dans le sens inverse. Assurez-vous du bon verrouillage du balai.
Surveillance de l'état des balais d'essuie-vitre. Leur durée de vie dépend de vous :
- nettoyez les balais, le pare-brise régulièrement avec de l'eau savonneuse;
- ne les utiliser pas lorsque le pare-brise est sec;
- décollez-les du pare-brise lorsqu'ils n'ont pas fonctionné depuis longtemps.
- Par temps de gel, assurez-vous que les balais d'essuie-vitre ne sont pas immobilisés par le (risque d'échauffement du ur).
- Surveillance l'état des balais. Ils sont à changer dès que leur efficacité diminue : environ tous les ans.
Durant le changement du balai, lorsque celui-ci est retiré, veillez à ne pas laisser le bras retomber sur la vitre : risque de casser la vitre.
Cas de la panne d'énergie
Dans le cas de la décharge complète de la batterie de traction, tout type de remorquage est autorisé : le remorquage sur plateau ou le remorquage sur route à l'aide de l'anneau de remorquage (reportez-vous aux pages suivantes).
Tout autre cas de panne
Seul le dépannage sur plateau est autorisé.
Dépannage sur plateau
Le dépannage sur plateau est impératif dans tous les cas de pannes autres que la panne d'énergie (décharge complète de la batterie de traction). Dans le cas de la panne d'énergie, reportez-vous aux pages suivantes.
Avant tout dépannage, déverrouillez la colonne de direction : pied sur l'embrayage, engagez le levier de la commande de vitesses en position N, insérez la carte dans le lecteur puis appuyez deux secondes sur le bouton de démarrage du moteur.
Il est imperative de respecter la réglementation en vigueur sur le dépannage.
Cas de panne d'énergie : remorquage
En cas de décharge complète de la batterie de traction :
- le témoin 2 clignote;
- l'indicateur 1 affiche une batterie vide.
Il est possible de dépanner sur un plateau ou de remorquer le véhicule à l'aide du point de remorquage en suivant les instructions ci-après.
Moteur arrêté, les assistances de direction et de freinage ne sont plus opérationnelles.
Avant tout remorquage, déverrouillez la colonne de direction : engagez le levier 5 en position N, insérez la carte dans le lecteur 4 puis appuyez deux secondes sur le bouton 3 de démarriage du moteur.
La colonne se déverrouille, les fonctions accessoires sont alimentées : vous pouvez utiliser l'éclairage du véhicule (feux de détresse, de stop...). La nuit, le véhicule doit être éclairé.
Il est impératif de respecter la réglementation en vigueur sur le remorquage.
Remorquage terminé, exercez deux impulsions sur le bouton de démarrage du moteur (risque de décharge de la batterie 12V).
Dans le cas où le levier est bloqué sur P alors que vous appuyez sur la pédale de frein, il y a possibilité de libérer le levier.
Pour cela, déclippez le cache à l'embase du levier.
Appuyez simultanément sur le repère 7 et sur le bouton de déverrouillage 6 situé sur le levier.
Remorquage, dépannage (3/3)
35950
Accès au point de remorquage
Utilisez exclusivement le point de remorquage avant 8.
Ce point de remorquage ne peut être utilisé qu’en traction, en aucun cas il ne doit servir pour soulever directement ou indirectement le véhicule.
Ne retirez pas la carte RENAULT du lecteur pendant le remorquage.
Déclippez le cache 10 en passant un outil plat sous le cache.
Vissez l'anneau de remorquage 9 au maximum : dans un premier temps, à la main jusqu'en butée, puis terminez en bloquant à l'aide du levier.
Utilisez exclusivement l'anneau de remorquage 9 et le levier situés sous le tapis de coffre dans le bloc outils (reportez-vous au paragraphe « bloc outils » en chapitre 5).
Note : Il est recommandé de ne pas utiliser un anneau de remorquage déformé.
Ne laissez jamais les outils pêle-mêle dans le véhicule : risque de projections lors d'un freinage.
Après utilisation, veillez à bien clipper les outils dans le bloc outils, puis selon véhicule, positionnez-le correctement dans son logement. Risque de blessures.
Anomalies de fonctionnement (1/4)
Les conseils suivants vous permettent de vous dépanner rapidement et provisoirement ; par sécurité, consultez dès que possible un Représentant de la marque.
| ANOMALIES | CAUSES POSSIBLES | QUE FAIRE |
| La charge de la batterie de traction est impossible.
Le tímoin de trappe de charge clignote rouge. | La température extérieure est inférieur à -26°C. | Rechargez votre vehicule dans un lieu tempéré. Si besoin, reportez-vous au paragraphe « Remorquage : dépannage » en chapitre 5. |
| Absence de courant dans le boîtier murale ou mauvais branchement du cable dans la prise domestique. | Faites vérifier l'installation (disjoncteur, programmeur...).
Vérifiez les branchements (prise de charge...), reportez-vous au chapitre « Véhicule électrique : charge » en chapitre 1. |
| Le cordon est défectueux. | Consultez un Représentant de la marque pour son remplacement. |
| La programmation du conditionnement d'air ne fonctionne pas. | L'une des conditions d'utilisation n'est pas complie (la batterie de traction n'est pas en charge...). | Reportez-vous au paragraphe « Conditionnement d'air : programmation » en chapitre 3. |
| L'activation du conditionnement d'air par la carte RENAULT ne fonctionne pas. | La carte RENAULT est en dehors de son champs d'action | Rapprochez-vous du vehicule. |
| L'une des conditions d'utilisation n'est pas complie. | Reportez-vous au paragraphe « Conditionnement d'air : activation à distance » en chapitre 3. |
Anomalies de fonctionnement (2/4)
| ANOMALIES | CAUSES POSSIBLES | QUE FAIRE |
| La télécommande ne fonctionne pas pour déverrouiller ou verrouiller les portes. | Pile de la télécommande usée. | Utilisez la clé. |
| Utilisation d'appareils fonctionnant sur la même fréquence que la télé-commande (telephone portable...). | Arrêtez l'utilisation des apparêils ou utilisez la clé. |
| Véhicule situé dans une zone à forts rayonnements electromagnétiques. Batterie secondaire 12V déchar-gée. | Remplacez la pile. Vous pouvez toujours verrouiller, déverrouiller et démarrer votre vehicule (reportez-vous aux paragraphs « Verrouillage, déverrouillage des ou-vrants » en chapitre 1 et « Démarrage, arrêt moteur » en chapitre 2). |
| La colonne de direction reste ver-rouillée. | Volant bloqué. | Manoeuvrez le volant tout en appuyant sur le bouton de démarrage du moteur (reportez-vous au paragraph « démarrage du moteur » en chapitre 2). |
| Vibrations. | Pneumatiques mal gonflés ou mal équilibrés ou endommagés. | Vérifiez la pression des pneumatiques. Si ce n'est pas la cause, faites vérifier leur état par un Représentant de la marque. |
Anomalies de fonctionnement (3/4)
| Appareillage électrique | CAUSES POSSIBLES | QUE FAIRE |
| L'essuie-vitre ne fonctionne pas. | Balais d'essuie-vitres collés. | Décollez les balais avant d'utiliser l'essuie-vitre. |
| Fusible essuie-vitre avant rompu. | Consultez un Représentant de la marque. |
| Fusible essuie-vitre arrêté rompu (intermittent, arrêt fixe). | Changez-le. |
| Panne du moteur. | Consultez un Représentant de la marque. |
| L'essuie-vitre ne s'accête plus. | Commandes électriques défectueuses. | Consultez un Représentant de la marque. |
| Fréquence plus rapide des feucligno-tants. | Ampoule grillée. | Remplacez l'ampoule. |
| Les feuclignotants ne fonctionnent plus. | D'un seul côté : | Ampoule grillée. | Remplacez l'ampoule. |
| Des deux côtés : | - fusible rompu, | Changez-le. |
| - centrale clignotante défectueuse. | À replacer : consultez un Représentant de la marque. |
ANOMALIES DE FONCTIONNEMENT (4/4)
| Appareillage électrique | CAUSES POSSIBLES | QUE FAIRE |
| Les projecteurs ne fonctionnent plus. | Un seul : | - ampoule grillée, | Remplacez-la. |
| - fil débranché ou connecteur mal positionné, | Vérifiez et rebranchez le fil ou le connec-teur. |
| Les deux : | - si le circuit est protégé par un fuse. | Vérifiez et changez-le si nécessaire. |
| Les projecteurs ne s'éteignent plus. | Commandes électriques défectueuses. | Consultez un Représentant de la marque. | |
| Traces de condensation dans les yeux. | Ceci n'est pas une anomalie. La pré-sence de traces de condensation dans les yeux est un phénomène naturel lié aux variations de température.Ces traces disparaîtrent rapidement lors de l'utilisation des yeux. | | |
Chapitre 6 : caractéristiques techniques
Plaques d'identification véhicule 6.2 Plaque d'identification moteur 6.3 6.3 Masses 6.4 Dimensions 6.5 Pièces de rechange et réparations 6.6 Justificatifs d'entretien 6.7 Contrôle anticorrosion 6.13
Plaques d'identification vehicule
Les indications figurant sur la plaque constructeur sont à rappeler dans toutes vos lettres ou commandes.
Plaque constructeur a
1 Nom du constructeur. 2 Numéro de conception communautaire ou numéro d'homologation. 3 Numéro d'identification. Suivant véhicule, cette information est rappelée sur le marquage B 4 MMAC (Masse Maximum Autorisée en Charge) essieu avant.
5 MTR (Masse Totale Roulante : véhicule en charge avec remorque). 6 MMTA (Masse Maximum Totale Autorisée) essieu avant. 7 MMTA essieu arrière. 8 Réservé aux inscriptions partenariat ou complémentaires. 9 Référence peinture (code couleur).
Plaques d'identification moteur/characteristique moteur
Les indications figurant sur la plaque moteur ou l'étiquette C sont à rappeler dans toutes vos lettres ou commandes.
(emplacement différent selon motorisation)
1 Type du moteur. 2 Indice du moteur. 3 Numéro du moteur.
Caractéristique moteur
Type moteur 1:5AM
MASSES (en kg)
Les masses indiquées sont celles d'un véhicule de base et sans options : elles varient en fonction de l'équipement de leur véhicule. Consultez le Représentant de la marque.
| Masse Maximum Autorisée en Charge (MMAC)
Masse Totale Roulante (MTR) | Masses individues sur la plaque constructeur (reportez-vous
au paragraph « Plaques d'identification » en chapitre 6) |
| Masse Remorque Freinée | Interdit |
| Masse Remorque non Freinée | Interdit |
| Charge admise sur le point d'attelage | Interdit |
| Charge admise sur le toit avec le dispositif de portage | Interdit |
Pièces de rechange et réparations
Les pièces de rechange d'origine sont conçues sur la base d'un cahier des charges très strict et font l'objet de tests spécifiques. De ce fait, elles ont un niveau de qualité au moins équivalent à celles qui sont montées sur les véhicules neufs.
En utilisant systématiquement les pièces de rechange d'origine, vous avez l'assurance de préserver les performances de votre véhicule. En outre, les réparations effectuées dans le Réseau de la marque avec des pièces de rechange d'origine sont garanties selon les conditions données au dos de l'ordre de réparation.
Justificatifs d'entretien (1/6)
VIN:
| Date: Km: N° de facture: Commentaires/divers |
| Type d'intervention:
Révision □
.......... □ | Tampon |
| Contrôle anticorrosion:
OK □ Non OK* □
*Voir page spécifique |
| Date: Km: N° de facture: Commentaires/divers |
| Type d'intervention:
Révision □
.......... □ | Tampon |
| Contrôle anticorrosion:
OK □ Non OK* □
*Voir page spécifique |
| Date: Km: N° de facture: Commentaires/divers |
| Type d'intervention:
Révision □
.......... ① | Tampon |
| Contrôle anticorrosion:
OK □ Non OK* □
*Voir page spécifique |
Justificatifs d'entretien (2/6)
VIN:
| Date: Km: N° de facture: Commentaires/divers |
| Type d'intervention:
Révision □
.......... □ | Tampon |
| Contrôle anticorrosion:
OK □ Non OK* □
*Voir page spécifique |
| Date: Km: N° de facture: Commentaires/divers |
| Type d'intervention:
Révision □
.......... □ | Tampon |
| Contrôle anticorrosion:
OK □ Non OK* □
*Voir page spécifique |
| Date: Km: N° de facture: Commentaires/divers |
| Type d'intervention:
Révision □
.......... ① | Tampon |
| Contrôle anticorrosion:
OK □ Non OK* □
*Voir page spécifique |
Justificatifs d'entretien (3/6)
VIN:
| Date: Km: N° de facture: Commentaires/divers |
| Type d'intervention:
Révision □
.......... □ | Tampon |
| Contrôle anticorrosion:
OK □ Non OK* □
*Voir page spécifique |
| Date: Km: N° de facture: Commentaires/divers |
| Type d'intervention:
Révision □
.......... □ | Tampon |
| Contrôle anticorrosion:
OK □ Non OK* □
*Voir page spécifique |
| Date: Km: N° de facture: Commentaires/divers |
| Type d'intervention:
Révision □
.......... ① | Tampon |
| Contrôle anticorrosion:
OK □ Non OK* □
*Voir page spécifique |
Justificatifs d'entretien (4/6)
VIN:
| Date: Km: N° de facture: Commentaires/divers |
| Type d'intervention: Révision □ ..................... | Tampon |
| Contrôle anticorrosion: OK □ Non OK* □ *Voir page spécifique |
| Date: Km: N° de facture: Commentaires/divers |
| Type d'intervention: Révision □ ..................... | Tampon |
| Contrôle anticorrosion: OK □ Non OK* □ *Voir page spécifique |
| Date: Km: N° de facture: Commentaires/divers |
| Type d'intervention: Révision □ ..................... | Tampon |
| Contrôle anticorrossion: OK □ Non OK* □ *Voir page spécifique |
Justificatifs d'entretien (5/6)
VIN:
| Date: Km: N° de facture: Commentaires/divers |
| Type d'intervention: Révision □ ..................... | Tampon |
| Contrôle anticorrosion: OK □ Non OK* □ *Voir page spécifique |
| Date: Km: N° de facture: Commentaires/divers |
| Type d'intervention: Révision □ ..................... | Tampon |
| Contrôle anticorrosion: OK □ Non OK* □ *Voir page spécifique |
| Date: Km: N° de facture: Commentaires/divers |
| Type d'intervention: Révision □ ..................... | Tampon |
| Contrôle anticorrossion: OK □ Non OK* □ *Voir page spécifique |
Justificatifs d'entretien (6/6)
VIN:
| Date: Km: N° de facture: Commentaires/divers |
| Type d'intervention: Révision □ ..................... | Tampon |
| Contrôle anticorrosion: OK □ Non OK* □ *Voir page spécifique |
| Date: Km: N° de facture: Commentaires/divers |
| Type d'intervention: Révision □ ..................... | Tampon |
| Contrôle anticorrosion: OK □ Non OK* □ *Voir page spécifique |
| Date: Km: N° de facture: Commentaires/divers |
| Type d'intervention: Révision □ ..................... | Tampon |
| Contrôle anticorrossion: OK □ Non OK* □ *Voir page spécifique |
Controle anticorrosion (1/5)
Dans le cas où la poursuite de la garantie est conditionnée par une réparation, celle-ci est indiquée ci-dessous.
VIN:
|
| Réparation pour corrosion à effectuer : | | Tampon |
| Date de réparation : |
|
| Réparation à effectuer : | | Tampon |
| Date de réparation : |
|
| Réparation à effectuer : | | Tampon |
| Date de réparation : |
Controle anticorrosion (2/5)
Dans le cas où la poursuite de la garantie est conditionnée par une réparation, celle-ci est indiquée ci-dessous.
VIN:
|
| Réparation pour corrosion à effectuer : | | Tampon |
| Date de réparation : |
|
| Réparation à effectuer : | | Tampon |
| Date de réparation : |
|
| Réparation à effectuer : | | Tampon |
| Date de réparation : |
Dans le cas où la poursuite de la garantie est conditionnée par une réparation, celle-ci est indiquée ci-dessous.
VIN:
|
| Réparation pour corrosion à effectuer : | | Tampon |
| Date de réparation : |
|
| Réparation à effectuer : | | Tampon |
| Date de réparation : |
|
| Réparation à effectuer : | | Tampon |
| Date de réparation : |
Controle anticorrosion (4/5)
Dans le cas où la poursuite de la garantie est conditionnée par une réparation, celle-ci est indiquée ci-dessous.
VIN:
|
| Réparation pour corrosion à effectuer : | | Tampon |
| Date de réparation : |
|
| Réparation à effectuer : | | Tampon |
| Date de réparation : |
|
| Réparation à effectuer : | | Tampon |
| Date de réparation : |
Dans le cas où la poursuite de la garantie est conditionnée par une réparation, celle-ci est indiquée ci-dessous.
VIN:
|
| Réparation pour corrosion à effectuer : | | Tampon |
| Date de réparation : |
|
| Réparation à effectuer : | | Tampon |
| Date de réparation : |
|
| Réparation à effectuer : | | Tampon |
| Date de réparation : |
INDEX alphabétique (1/5)
A. S. R. (antipatinage) 2.12 → 2.15
ABS 2.12→2.15
Accessoires 5.16
accoudoir
avant 3.19
aérateurs 3.2-3.3
afficheur. 1.52 → 1.60, 2.24, 3.27
aide au parking. 2.23 → 2.26
air conditionné 3.4 → 3.7, 3.14
airbag. 1.33 → 1.39
Activation des airbags du passager avant 1.50
Désactivation airbag passager avant 1.48
alarme sonore. 1.23-1.24,1.71,1.74
aménagements. 3.18 → 3.20
ampoules
remplacement. 5.10-5.11
anneaux d'arrimage 1.43-1.44, 3.26
anneaux de remorquage 5.2, 5.19 - 5.20
anomalie de fonctionnement. 1.67, 5.21 → 5.24
Appareils de contrôle 1.56 → 1.62
appeal
lumineux 1.71
sonore 1.71
appuis-têtes 3.22
Arrêt du moteur 2.3
assistance au freinage d'urgence. 2.12 2.15
autonomie de la batterie de traction. 2.6 2.8
autonomie du véhicule. 2.6 2.10
vertisseur sonore 1.71
vertisseur sonore piétons 1.72
vérinetteurs lumineux 1.71
vertisseurs sonore et lumineux 1.71
Balais d'essuie-glaces 5.17
banquette arrière 3.23
battery. 1.57
capot moteur 4.2-4.3
caractéristiques moteurs 6.3
caractéristiques techniques 6.6
carte RENAULT
pile 5.15
utilisation. 1.16 → 1.22, 3.8
ceintures de sécurité 1.29 → 1.36, 1.38 - 1.39, 1.57
cendrier. 3.21
Changement de lampes 5.10-5.11
changement de vitesses 2.4-2.5
charge batterie de traction. 1.8 → 1.14
chauffage 3.4→3.7, 3.9→3.11
chauffage, conditionnement d'air : programmation 2.10, 3.9 → 3.11
circuit électrique « 400 Volts » 1.2 → 1.6
clé d'enjoliveur 5.2
clé de secours 1.16-1.17
clignotants 1.71, 5.9
climatisation 3.14
coffre à bagages 3.25
commande de vitesses 2.4-2.5
commande intégrée de téléphone mains-libres 3.27
Commandes 1.52→1.55
INDEX alphabétique (2/5)
condamnation automatique des ouvrants en roulage.... 1.27
condamnation des portes 1.22, 1.25 1.27
conditionnement d'air 1.18, 3.4 → 3.8, 3.14
conduite 2.2→2.5, 2.9-2.10, 2.12→2.24
Conseils pratiques 2.9-2.10
consommation d'énergie 1.59 - 1.60, 2.9 - 2.10
contrôle anticorrosion 6.13 → 6.17
contrôle dynamique de conduite : E. S. P. 2.12 → 2.15
cordon de charge. 1.8 → 1.14, 1.18
coussin gonflable airbag. 1.33 → 1.36, 1.38 - 1.39
décondamnation des portes 1.25-1.26
Démarrage 2.2-2.3
démarragemeur 2.2-2.3
Désactivation airbag passager avant 1.48
diffuseur de senteur 3.12
Direction assistée 1.51
dispositifs complémentaires de retenue 1.33 → 1.36
Dispositifs de protection latérale 1.38
dispositifs de retenue complémentaires 1.39
protection latérale 1.38
aux ceintures avant. 1.33 1.36
aux ceintures arrière 1.33 1.37
dispositifs de retenue enfants. 1.40 - 1.41, 1.43 → 1.50
éclairage: extérieur. 1.73 → 1.75
intérieur 3.17, 5.12
Tableau de bord. 1.73
Éclairage extérieur d'accompagnement 1.74, 1.76
ECO conduite 2.6→2.8
économètre. 1.60, 2.6
économie d'énergie 2.6to 2.10
Énergie
autonomie 2.6→2.8
économètre (fonction) 2.6
économie 2.9
mode « ECO 2.8
enfants. 1.16-1.17, 1.23-1.24, 1.40-1.41
enfants (sécurité) 1.20, 3.15 - 3.16
entretien:
carrosserie 4.9-4.10
Garnitures intérieures 4.11-4.12
mécanique 4.2-4.3, 6.7→6.12
Environnement 2.11
Équipements multimédia 3.27
ESP: contrôle dynamique de conduite 2.12 → 2.15
essuie-vitre/lave-vitre 1.79
essuie-vitres 1.77 → 1.79
balais 5.17
essuie-vitres/lave-vitre 1.77-1.78
fermeture des portes 1.23 → 1.26
feux de jour 1.73, 5.9
feux:
de brouillard 1.56, 1.75, 5.11
de croisement 1.56, 1.73, 5.9
déclencheur d'alarme de détresse 1.71
de direction 1.56, 1.71, 5.9-5.10
de position 1.73, 5.10
de recul 5.11
de route. 1.56, 1.74, 5.9
déstop 5.10-5.11
éclairages de plaque d'immatriculation 5.11
réglage 1.76
répétiteurs latéraux 5.11
Fonction mode « ECO » 2.8
frein à main 2.5
INDEX alphabétique (3/5)
freinage d'urgence 2.12 → 2.15
fusibles 5.13-5.14
Garnitures intérieures entretien 4.11-4.12
gonflage des pneumatiques 4.8
heure 1.69
incidents anomalies de fonctionnement. 5.21 → 5.24
Indicateurs : de direction 1.71, 5.9
de tableau de bord. 1.56 → 1.62
de température extérieure 1.69
Installation électrique 1.9
ioniseur 3.13
justificatifs d'entretien 6.7to6.12
kit de gonflage des pneumatiques. 5.3 → 5.5
klaxon 1.71
Lampes de remplacement 5.10-5.11
Lavage 4.9-4.10
Lave-projecteurs 1.78
lave-vitres 1.77 → 1.79,4.5
lève-vitres 3.15-3.16
levier de vitesses 2.4-2.5
limiteur de vitesse. 1.57, 2.16 → 2.18
liquide de freins 4.5
Liquide de refroidissement 4.4
marche arrière passage 2.4-2.5
masses 6.4
messages au tableau de bord 1.61 → 1.68
miroirs de courtoisie 3.17
Mise en route du moteur 2.2-2.3
montre 1.69
multimédia (équipement) 3.27
Navigation 3.27
nettoyage : intérieur véhicule 4.11-4.12
Niveau : liquide de frein 4.5
Liquide de refroidissement 4.4
réservoir lave-vitre 4.5
ordinateur de bord 1.61 → 1.68
ouverture des portes. 1.23 1.26
pare-soleil 3.17
Peinture entretien 4.9-4.10
Pièces de rechange 6.6
pile carte RENAULT 5.15
plafonnier 3.17, 5.12
plage arrière 3.24
plaque de bord. 1.52 → 1.55
INDEX alphabétique (4/5)
pneumatiques. 4.8, 5.6 → 5.8
porte de coffre 3.25
portes 1.23-1.24, 1.27
portes / porte de coffre 1.22-1.24, 1.27
position de conduite
Réglages 1.29 → 1.32
poste de conduite 1.52→1.58
préparation du véhicule électrique
pression des pneumatiques. 4.8, 5.7
prétendeurs 1.33 → 1.36
prétentionneurs de ceintures
de sécurité avant 1.33 → 1.36
prétenționneurs de ceintures de sécurité. 1.33 → 1.36
pris d’accessoires 3.21
prise de charge. 1.2 → 1.6, 1.8 → 1.14
programmation du chauffage, conditionnement d'air3.9 3.11
projecteurs
réglage 1.76
protection anticorrosion 4.9
radar de recul 2.23-2.24
radio. 3.27
rangements. 3.18 → 3.20
récupération d'énergie 2.9
Réglage de la position de conduite 1.29
Réglage des projecteurs 1.76
Réglage des sièges avant 1.28
Réglage électrique de la hauteur des faisceaux 1.76
régulateur - limiteur de vitesse 2.16→2.22
régulateur de vitesse 1.57, 2.16 → 2.22
régulation de la température. 3.4 → 3.7
remorquage
Dépannage 5.18 → 5.20
En cas de panne d'énergie 5.18 → 5.20
réservoir
lave-vitres 4.5
liquide de freins 4.5
Liquide de refroidissement 4.4
retenue complémentaire aux ceintures 1.33 → 1.39
retenue enfants. 1.40 - 1.41, 1.43 → 1.47
rétroviseurs 1.70
roues (sécurité). 5.6 → 5.8
sécurité enfants 1.16-1.17, 1.20, 1.24, 1.40-1.41, 1.43 1.50 3.15-3.16
senteur (diffusion) 3.12
Services connectés 1.3
sièges arrière
Fonctionnalités 3.23
sièges avant
réglement 1.28→1.32
sièges enfants 1.40-1.41, 1.43→1.47
signalisation éclairage 1.73 → 1.76
spots d'éclairage 3.17
supercondamnation des portes 1.22
système antiblocage des roues : ABS. 2.12 → 2.15
système antipatinage : A. S. R. 2.12
système de navigation 3.27
système de retenue enfants 1.40 - 1.41, 1.43 → 1.50
tableau de bord. 1.56 → 1.68, 1.73
tablette arrière 3.24
telephone 3.27
témoins de contrôle 1.56 → 1.58, 1.61 - 1.62
température extérieure 1.69
transport d'enfants. 1.40 - 1.41, 1.43 → 1.50
INDEX alphabétique (5/5)
transport d'objets
Dans le coffre 3.25-3.26
trappe de charge 1.8 → 1.14
véhicule électrique
autonomie du véhicule 2.9-2.10
bruit 1.6
charge 1.8to1.14
conduite 1.6, 2.9-2.10
Présentation 1.2 → 1.6
Recommandations importantes 1.7, 1.9
Ventilation 3.4→3.7
verrouillage des portes 1.16 → 1.24, 1.27
vide-poches 3.18 → 3.20
volant de direction
réglage 1.51
warning 1.71
(www.e-guide.renault.com)
