3EB997LU - Cuisinière BALAY - Notice d'utilisation et mode d'emploi gratuit

Marque	Balay
Modèle	3EB997LU
Type de produit	Table de cuisson à induction encastrable
Type de cuisson	Induction
Installation	Encastrement dans plan de travail
Alimentation électrique	3N~ ou 1N, selon schéma de raccordement
Protection	Classe de protection 1
Impédance réseau maximale	0,355 Ohm + 706 μH
Cordon d'alimentation	Longueur jusqu'à 2,20 m, fourni ou après-vente
Compatibilité four	Montage au-dessus d'un four ventilé avec distance minimale de 5 mm
Distance minimale avec hotte	Selon instructions de la hotte
Température maximale meuble	90 °C
Ventilation	Nécessite amenée d'air frais par l'arrière ou le fond
Sécurité	Aimants permanents : distance minimale de 10 cm pour porteurs d'implants électroniques
Charge maximale plan de travail	Environ 60 kg
Langues de la notice	FR, DE, EL, NL, etc.
Nombre de pages	32

FOIRE AUX QUESTIONS - 3EB997LU BALAY

Comment installer la table de cuisson Balay 3EB997LU ?

L'installation doit être réalisée par un spécialiste agréé. Le plan de travail doit supporter environ 60 kg et les meubles d'encastrement doivent résister à au moins 90 °C. Respectez les distances de ventilation indiquées (figures 3 à 5) et utilisez le cordon d'alimentation fourni.

Quelle est la distance minimale entre la table et une hotte ?

La distance minimale doit être celle indiquée dans les instructions de montage de la hotte. Aucune valeur fixe n'est donnée dans cette notice, reportez-vous au manuel de votre hotte.

Puis-je installer un réfrigérateur ou un lave-vaisselle sous la table ?

Non, la notice précise qu'il ne faut pas installer de réfrigérateur, lave-vaisselle, four non ventilé ou lave-linge sous la table de cuisson. Seuls les tiroirs ou fours à ventilation forcée sont autorisés.

Que faire si l'affichage L405u E00E apparaît ?

Ce message signifie que l'appareil n'est pas correctement raccordé au réseau électrique. Débranchez immédiatement l'appareil et vérifiez le branchement du câble d'alimentation selon le schéma de raccordement (figures 16 et 17). Contactez un spécialiste si nécessaire.

Comment brancher l'appareil au réseau électrique ?

Le raccordement doit être effectué par un spécialiste agréé. Utilisez uniquement le câble fourni ou un câble du service après-vente. Respectez le schéma de raccordement : pour une alimentation 3N~, utilisez un câble 5 fils ; pour 1N, un câble 3 fils avec ponts. Les couleurs des fils sont : marron (BN), bleu (BU), jaune/vert (GN/YE), noir (BK), gris (GY).

Quels types de câbles sont utilisables ?

Utilisez uniquement le câble de raccordement fourni avec l'appareil ou fourni par le service après-vente. Des cordons d'alimentation secteur jusqu'à 2,20 m de longueur sont disponibles. Le câble doit être adapté au schéma de raccordement (3N~ ou 1N).

Puis-je monter la table au-dessus d'un four ?

Oui, à condition que le four soit à ventilation forcée. La distance entre la surface du plan de travail et la façade du four doit être de 30 mm, et la distance minimale entre le four et la table de cuisson doit être de 5 mm. Pour les fours d'autres marques, utilisez un plateau vapeur en bois.

Que faire si je porte un stimulateur cardiaque ou une pompe à insuline ?

L'appareil contient des aimants permanents. Les porteurs d'implants électroniques doivent respecter une distance minimale de 10 cm avec l'appareil pour éviter toute interférence.

Comment assurer une bonne ventilation de la table de cuisson ?

L'appareil nécessite une amenée d'air frais suffisante. Respectez une distance minimale à l'arrière du meuble (20 mm si non respectée, créez une ouverture au fond). Si le meuble fait moins de 880 mm de large, réalisez des encoches sur les côtés. Ne fermez pas hermétiquement le socle inférieur.

Où trouver la plaque signalétique de l'appareil ?

La plaque signalétique se trouve sur l'appareil. Elle indique les valeurs de raccordement électrique nécessaires (tension, puissance). Consultez-la avant toute installation ou intervention.

MODE D'EMPLOI 3EB997LU BALAY

16

17

Indications générales

■ Lisez attentivement cette notice.
■ Seul un spécialiste agréé est autorisé à brancher l'appareil.
- Une installation, une ouverture de l'appareil, un raccordement ou un montage incorrects annulent la validité de la garantie du produit.
■ Avant toute intervention sur l'appareil, coupez l'alimentation électrique.
- Après l'installation, s'assurer que l'utilisateur n'a aucun accès aux pièces électriques.
- N'utilisez jamais cet appareil dans un bateau ou un véhicule.

Installation en toute sécurité

Respectez les consignes de sécurité lorsque vous installez cet appareil.

La sécurité de l'appareil à l'usage est garantie s'il a été incorporé conformément aux instructions de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.

⚠ AVERTISSEMENT – Danger : magnétisme !

L'appareil contient des aimants permanents. Ceux-ci peuvent influer sur des implants électroniques, par ex. des stimulateurs cardiaques ou des pompes à insuline.

Les personnes portant un implant électronique doivent donc respecter une distance minimum de 10 cm avec l'appareil.

⚠ AVERTISSEMENT – Risque de blessure !

Les pièces accessibles lors de l'installation peuvent présenter des arêtes vives et provoquer des coupures.

▶ Portez des gants de protection

Conseils concernant le branchement électrique

Respectez les conseils suivant pour pouvoir effectuer le branchement électrique de l'appareil en toute sécurité.

■ Seul un spécialiste agréé ou un technicien de service spécialement formé est habilité à raccorder l'appareil. La personne doit être agréée conformément aux réglementations locales du pays et de la compagnie d'électricité.
■ Raccorder l'appareil à une installation fixe et des sectionneurs correspondants doivent être installés conformément aux prescriptions d'installation.
- Le fabricant décline toute responsabilité pour des dérangements ou dommages éventuels dus à une installation électrique incorrecte.
■ L'impédance la plus élevée autorisée du branchement électrique se situe autour de 0,355 Ohm + 706 μH

Type de connexion

- Cet appareil est conforme à la classe de protection 1. Par conséquent, utiliser l'appareil uniquement avec une prise à conducteur de protection.

Cordon d'alimentation

Le cordon d'alimentation peut être raccordé à la prise de raccordement de la table de cuisson ou être joint à l'appareil.

• Vous trouverez les valeurs de raccordement requises sur la plaque signalétique et sur le schéma de raccordement.
• Utiliser uniquement le câble de raccordement fourni avec l'appareil ou fourni par le service après-vente. Si vous avez besoin d'un câble plus long, contactez le service après-vente. Des cordons d'alimentation secteur jusqu'à 2,20 m de longueur sont disponibles.

Conseils concernant les meubles d'encastrement

• Vous pouvez installer la table à induction uniquement via des tiroirs ou des fours à ventilation forcée. Ne pas installer de réfrigérateur, de lave-vaisselle, de four non ventilé ou de lave-linge sous la table de cuisson.
  ■ S'assurer que les meubles d'encastrement résistent à la chaleur jusqu'au moins 90 °C.

Plan de travail

Respecter les recommandations du fabricant du plan de travail.

- À plat, à l'horizontale, stable.

■ Le plan de travail dans lequel vous intégrez l'appareil doit pouvoir supporter une charge d'environ 60 kg.
■ Pour des plans de travail minces, utiliser un matériau de renforcement résistant à la chaleur et á l'humidité.
■ Vérifier la planéité de la table de cuisson une fois qu'elle est montée.

Hotte

- La distance entre la hotte et la table de cuisson doit être au moins égale à la distance indiquée dans les instructions de montage de la hotte.

Préparation des meubles d'encastrement

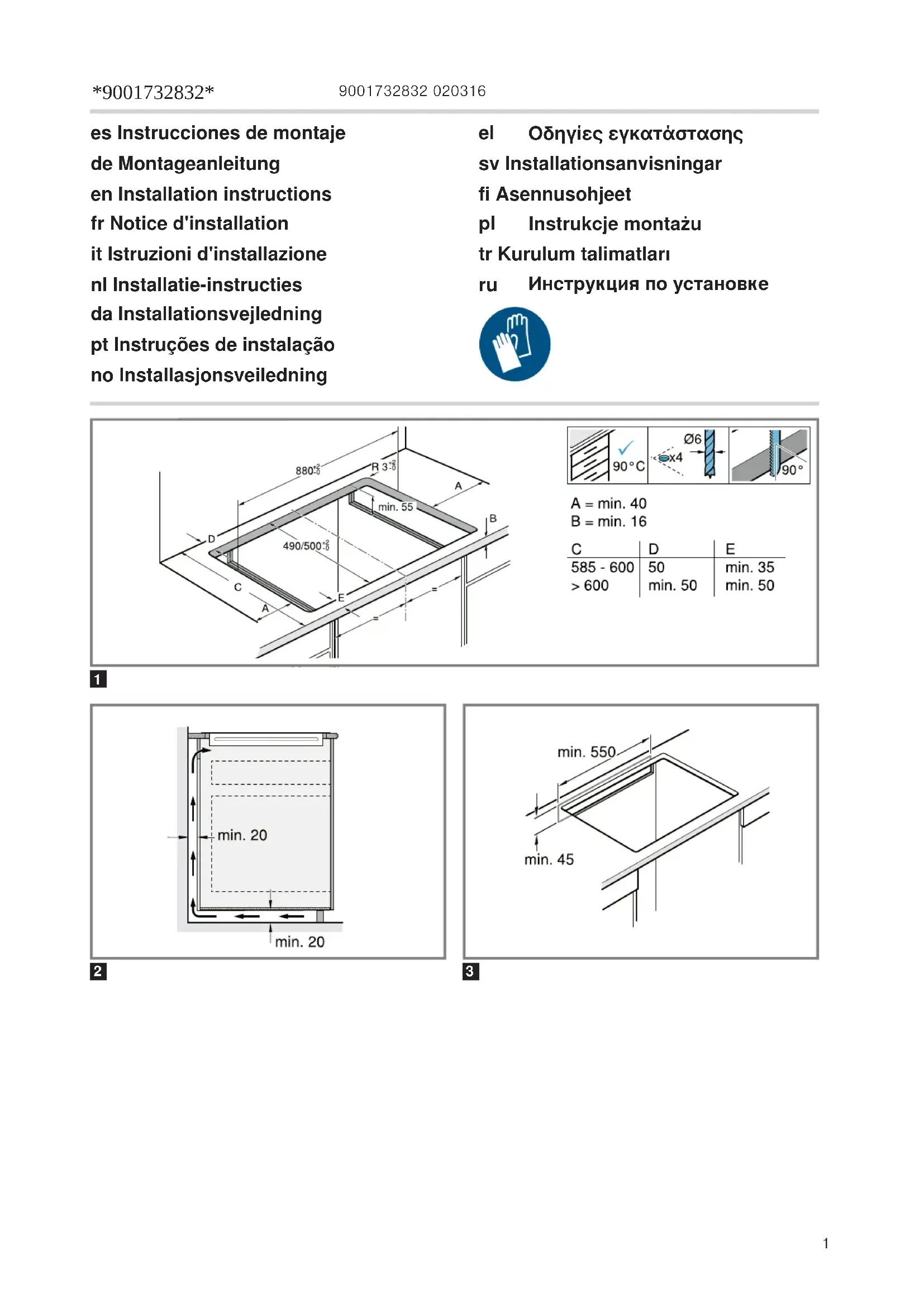

1. Marquer la découpe des meubles selon le croquis de montage.
2. Veiller à ce que l'angle du chant de la découpe par rapport au plan de travail soit de 90 °. → Fig. 1
3. Éliminer les copeaux après les travaux de découpe.
4. Sceller les chants de découpe de façon thermostable.

Ventilation

Afin de garantir un fonctionnement correct de l'appareil, la table de cuisson doit être suffisamment ventilée. La ventilation dans la partie inférieure de l'appareil requiert une amenée d'air frais suffisante. Par conséquent, adapter si nécessaire le mobilier à cette fin.

1. Respecter une distance minimale entre l'arrière du meuble et la paroi de la cuisine.
2. Dégager une ouverture en haut à l'arrière du meuble. → Fig. 3
3. Si la distance minimale de 20 m n'est pas respectée à l'arrière du meuble, créer une ouverture au fond. → Fig. 4
4. Si l'intérieur du meuble n'est pas plus large que 880 mm, réaliser des encoches sur les panneaux de côté. → Fig. 5
5. Ne pas fermer le socle inférieur de façon hermétique.

$$ \rightarrow \text { Fig. } ② $$

Remarque : Si vous monter l'appareil dans un îlot de cuisson ou à un autre emplacement non décrit, veiller à une ventilation adéquate de la table de cuisson.

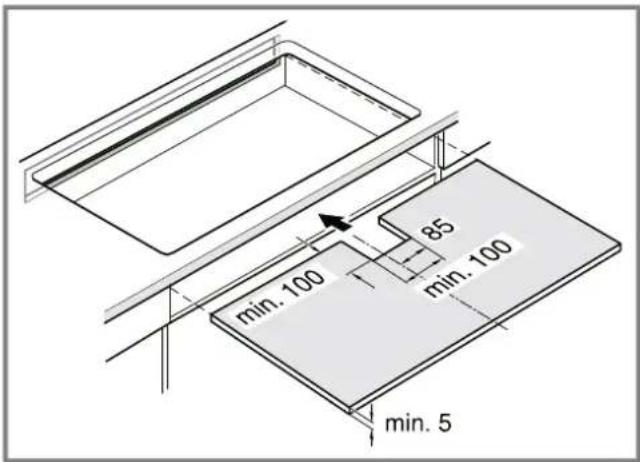

Montage au-dessus d'un tiroir

• Afin d'assurer une bonne ventilation, la distance entre la surface du plan de travail et la partie supérieure du tiroir doit être de 65 mm.

$$ \rightarrow \text { Fig. } 6 $$

Montage au-dessus d'un four

■ Pour garantir une bonne ventilation, la distance entre la partie supérieure du plan de travail et la surface de la façade du four doit être de 30 mm et la distance minimale entre le four et la table de cuisson doit être de 5 mm.

- Consultez les instructions de montage du four si vous devez agrandir la distance entre la table de cuisson et le four.

$$ \rightarrow \text { Fig. } ⑦ $$

Poser le cordon d'alimentation dans la prise de raccordement

Condition : Pour les appareils sans bloc secteur prémonté.

1. Retourner la table de cuisson et placer un chiffon ou une autre surface sur le fond de l'emballage pour éviter toute rayure.

$$ \rightarrow \text { Fig. } 8 $$

1. Soulever le chapeau de la prise de raccordement à l'aide d'un tournevis.

$$ \rightarrow \text { Fig. } 9 $$

1. Desserrer la vis de fixation et soulever le collier de serrage à l'aide d'un tournevis.

$$ \rightarrow \text { Fig. } 1 0 $$

1. Effectuer le raccordement à la prise de raccordement uniquement conformément à la figure :

$$ \begin{array}{l} \rightarrow \text { Fig. } \boxed {1 1} \ - B N: m a r r o n \ - B U: b l e u \ - \text { GN / YE }: \text { jaune et vert } \ - \mathrm{BK}: \text {noir} \ - \mathrm{GY} : \text { gris } \ \end{array} $$

Remarques

- Lorsque le raccordement est effectué selon le schéma de raccordement 3N\~, le câble à 5 fils fourni doit être utilisé.

- Lorsque le raccordement est effectué selon le schéma de raccordement 1N, le câble à 3 fils fourni doit être utilisé. Disposer les ponts selon le schéma de raccordement.

1. Après le raccordement du câble, serrer les vis de la prise de raccordement correctement.

2. Fixer le cordon d'alimentation avec le collier de serrage et serrer les vis de fixation. → Fig. 12

3. Placer les câbles dans la partie centrale de la prise de raccordement. Fermer le chapeau de la prise de raccordement.

4. Si le cordon d'alimentation interfère avec le tiroir, fixer le câble à la partie inférieure de la table de cuisson à l'aide du serre-câble joint. → Fig. 13

Mise en place de la table de cuisson

1. Ajuster la table de cuisson dans la partie antérieure de la niche d'encastrement.

$$ \rightarrow \text { Fig. } 1 4 $$

1. Introduire la table de cuisson dans la découpe. → Fig. 15

2. En cas de plans de travail carrelés, étanchéifier les joints du carrelage avec un joint en silicone.

Remarque : Ne pas plier ou coincer le câble de raccordement et l'éloigner d'arêtes coupantes et d'éléments chauds.

Branchement de l'appareil

Condition : Respecter les valeurs de raccordement figurant sur la plaque signalétique.

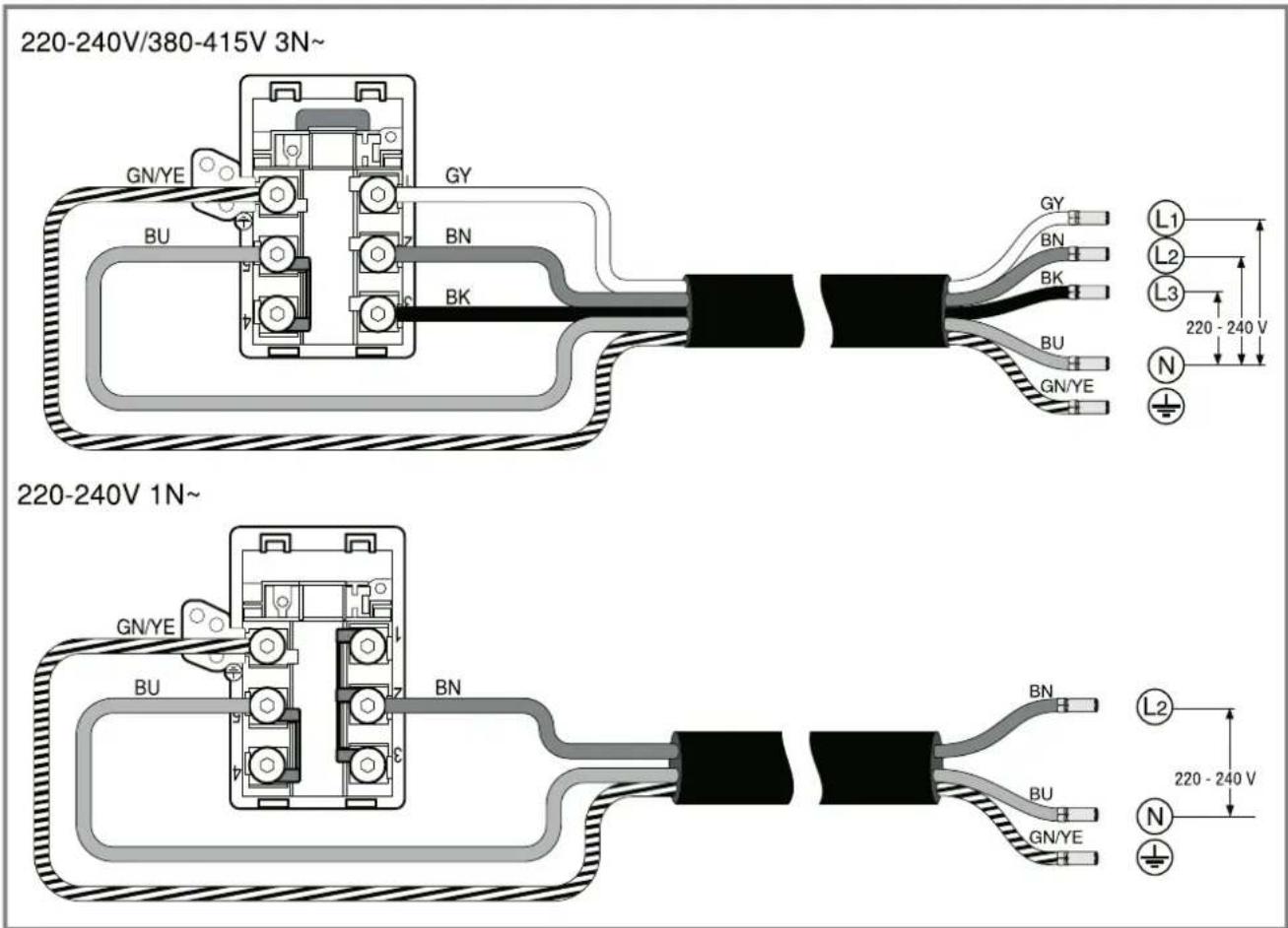

1. Procéder au raccordement uniquement selon le schéma de raccordement :

$$ \rightarrow \text { Fig. } \boxed {1 6}, \rightarrow \text { Fig. } \boxed {1 7} $$

$$ - \text { BN:marron } $$

$$ - \text {GN / YE:jaune et vert} $$

$$ - B K: \text {noir} $$

$$ - \mathrm{GY} : \text { gris } $$

1. Vérifier l'état de fonctionnement : si l'affichage de l'appareil L405u E00Eparaît cela signifie qu'il n'est pas correctement raccordé. Débrancher l'appareil de l'alimentation secteur et vérifier le branchement du câble d'alimentation au réseau électrique.

Combinaisons spéciales

Si vous installez la table de cuisson au-dessus d'un four d'une autre marque, utilisez un plateau vapeur en bois.

→ Fig. 18

Démonter l'appareil

ATTENTION!

Les outils risquent endommager l'appareil.

▶ Ne jamais extraire l'appareil en faisant levier.

1. Débrancher l'appareil du réseau électrique.

2. Faire sortir la table de cuisson en la poussant par le bas.
