– de bien connaître votre véhicule et, par là même, de bénéficier pleinement, et dans les meilleures conditions d’utilisation, de toutes les fonctionnalités et de tous les perfectionnements techniques dont il est doté. – de maintenir son fonctionnement optimum par la simple mais rigoureuse observation des conseils d’entretien. – de faire face, sans perte de temps excessive, aux opérations qui ne requièrent pas l’intervention d’un spécialiste. Les quelques instants que vous consacrerez à la lecture de cette notice seront très largement compensés par les enseignements que vous en tirerez, les fonctionnalités et les nouveautés techniques que vous y découvrirez. Si certains points restaient encore obscurs, les techniciens de notre Réseau se feraient un plaisir de vous fournir tout renseignement complémentaire. Pour vous aider dans la lecture de cette notice vous trouverez le symbole suivant :
La description des modèles, déclinés dans cette notice, a été établie à partir des caractéristiques techniques connues à la date de conception de ce document. La notice regroupe l’ensemble des équipements (de série ou optionnels) existant pour ces modèles, leur présence dans le véhicule dépend de la version, des options choisies et du pays de commercialisation. De même, certains équipements devant apparaître en cours d’année peuvent être décrits dans ce document. Enfin, dans toute la notice, lorsqu’il est fait référence au Représentant de la marque il s’agit d’un Représentant RENAULT.
Allumage à distance de l’éclairage. Verrouillage/déverrouillage du coffre. 5 Clé intégrée. 1 2 électriques/Toit ouvrant électrique » en chapitre 3 ; – le démarrage du moteur, reportezvous au paragraphe « Démarrage moteur » en chapitre 2.
RENAULT pouvant verrouiller ou déver rouiller le véhicule par appuis involontaires sur les boutons.
Ne quittez jamais votre véhicule, carte RENAULT à l’intérieur en y laissant un enfant (ou un animal), même pour une courte durée. En effet, celui-ci pourrait se mettre en danger ou mettre en danger d’autres personnes en démarrant le moteur, en actionnant des équipements comme par exemple les lève-vitres ou encore verrouiller les portes. Risque de blessures graves.
Accès à la clé 5 Appuyez sur le bouton 6 et tirez sur la clé 5 puis relâchez le bouton.
Une fois entré dans le véhicule à l’aide de la clé intégrée, replacezla dans son logement dans la carte RENAULT puis introduisez la carte RENAULT dans le lecteur de carte pour pouvoir démarrer.
Représentant de la marque. En cas de remplacement d’une carte RENAULT, il sera nécessaire d’amener le véhicule et toutes ses cartes RENAULT chez un Représentant de la marque pour réinitialiser l’ensemble. Vous avez la possibilité d’utiliser jusqu’à quatre cartes RENAULT par véhicule.
La clé intégrée sert à verrouiller ou déverrouiller la porte avant gauche lorsque la carte RENAULT ne peut pas fonctionner : – usure de la pile de la carte RENAULT, batterie déchargée…
Le déverrouillage est visualisé par un clignotement des feux de détresse. Lorsque le déverrouillage porte conducteur seule est activé (reportez-vous au paragraphe « menu de personnalisation des réglages du véhicule » en chapitre 1) : – un appui sur le bouton 1 déverrouille uniquement la porte conducteur et la trappe à carburant ; – deux appuis successifs sur le bouton 1 déverrouillent tous les ouvrants.
Les clignotements des feux de détresse vous renseignent sur l’état du véhicule : – un clignotement indique que le véhicule est complètement déverrouillé ; – deux clignotements indiquent que le véhicule est complètement verrouillé.

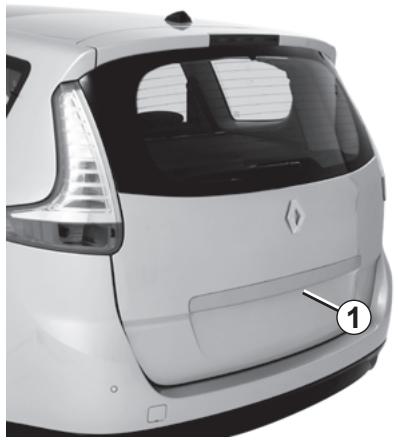

Pressez le bouton 4 pour déverrouiller/ verrouiller le coffre.
Nota : un nouvel appui sur le bouton 3 éteint l’éclairage.
RENAULT ne soit pas en contact avec d’autres équipements électroniques (ordinateur, PDA, téléphone…) qui peuvent perturber le fonctionnement.
également tout le véhicule.
à l’aide du bouton 4, à l’aide de la carte RENAULT. Verrouillage à l’éloignement Carte RENAULT sur vous, portes et coffre fermés, éloignez-vous du véhicule : il se verrouille automatiquement dès que vous sortez de la zone 1. Nota : la distance à laquelle se verrouille le véhicule dépend de l’environnement.
Ce bip sonore peut être supprimé. Consultez un Représentant de la marque. Si un ouvrant (porte ou coffre) est ouvert ou mal fermé, ou si une carte est présente dans l’habitacle (ou dans le lecteur de carte), il n’y a pas de verrouillage. Dans ce cas, il n’y a pas de signal sonore ni de clignotements des feux de détresse.
RENAULT du véhicule est obligatoire dans la zone d’accès (zone 1) du véhicule pour permettre le verrouillage par le bouton. Particularité Si vous désirez vérifier la condamnation après un verrouillage à l’aide du bouton 4, vous disposez d’environ trois secondes pour actionner les poignées de portes sans déverrouillage. Ensuite, le mode mains libres est de nouveau actif et toute action sur une poignée provoque le déverrouillage du véhicule.
5 Le verrouillage est visualisé par deux clignotements des feux de détresse. Nota : la distance maximale à laquelle se verrouille le véhicule dépend de l’environnement.
L’alerte disparaît lorsque la carte est de nouveau détectée.
Le verrouillage du véhicule ne peut se faire si : – un ouvrant (porte ou coffre) est ouvert ou mal fermé ; – une carte est restée dans la zone 6 (ou dans le lecteur de carte) et aucune autre carte ne se trouve dans la zone de détection extérieure.
Pour revenir en fonctionnement mains libres : redémarrer le véhicule. 1.7

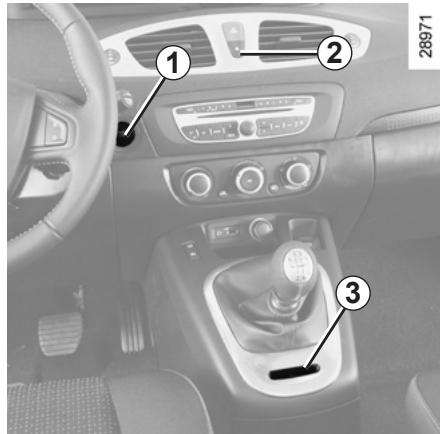

Pour désactiver la supercondamnation 1

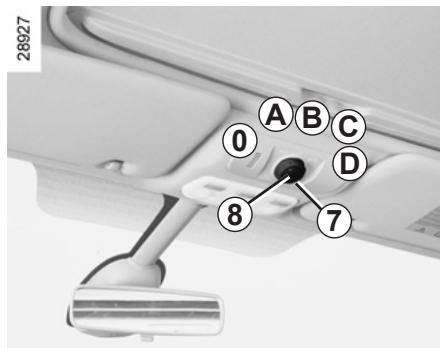

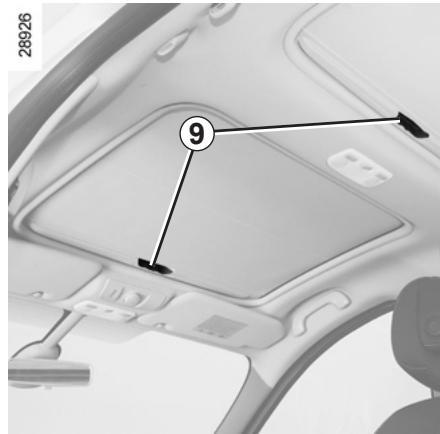

à distance des vitres et/ou du toit ouvrant électrique. Après une activation de la supercondamnation à l’aide du bouton 2, le verrouillage à l’éloignement et le déverrouillage en mode « mains libres » sont désactivés. Pour revenir en fonctionnement « mains libres » : redémarrer le véhicule.
1 RENAULT (autre que la carte RENAULT « SERVICE ») ;
Dans certaines situations, vous désirez confier votre véhicule à une tierce personne (valet de parking, dépanneur…) tout en lui limitant l’accès. La carte RENAULT « SERVICE » autorise le verrouillage du véhicule mais permet seulement le déverrouillage de la porte conducteur et le démarrage du véhicule.
RENAULT « SERVICE »). Carte dans le lecteur 3, appuyez sur le bouton 1.
« SERVICE » Insérez la carte RENAULT « SERVICE » dans le lecteur de carte 3. Tous les ouvrants du véhicule se verrouillent (sauf la porte conducteur).
« SERVICE ». Chaque véhicule ne peut posséder qu’une seule carte RENAULT « SERVICE ». Pendant l’utilisation d’une carte À l’ouverture d’une porte, une alarme sonore se déclenche pour vous signaler que les feux sont restés allumés alors que le contact moteur est coupé.
Nota : en cas de défaillance du système, le message « sécurité enfants à contrôler » s’affiche au tableau de bord : consultez un Représentant de la marque.
Le conducteur peut autoriser le fonctionnement des portes arrière et, suivant véhicule, des lève-vitres en appuyant sur le contacteur 3 côté dessin. Suivant véhicule, en cas de défaillance : – un bip sonore retentit ; – un message s’affiche au tableau de bord ; – le témoin intégré ne s’allume pas. Après un débranchement de la batterie vous devez appuyer sur le contacteur 3 côté dessin, pour condamner les portes arrière.

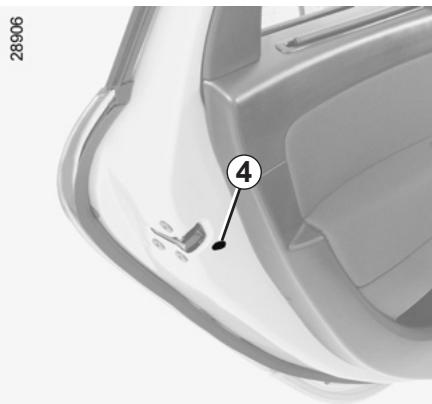

Pour rendre impossible l’ouverture des portes arrière de l’intérieur, déplacez le levier 4 et vérifiez de l’intérieur que les portes sont bien condamnées.
Ne quittez jamais votre véhicule en y laissant un enfant, un adulte non autonome ou un animal même pour une courte durée. En effet, ceux-ci pourraient se mettre en danger ou mettre en danger d’autres personnes, par exemple en démarrant le moteur, en actionnant des équipements comme les lève-vitres ou encore en verrouillant les portes… De plus, par temps chaud et/ou ensoleillé, sachez que la température intérieure de l’habitacle monte très rapidement. RISQUE DE MORT OU BLESSURES GRAVES.
Celui-ci se fait à l’aide de la carte RENAULT : reportez-vous aux paragraphes « Cartes RENAULT » en chapitre 1.
– usure de la pile de la carte RENAULT, batterie déchargée… – utilisation d’appareils fonctionnant sur la même fréquence que la carte (téléphone portable…) ; – véhicule situé dans une zone à forts rayonnements électromagnétiques. Il est possible alors : – d’utiliser la clé intégrée à la carte pour déverrouiller la porte avant gauche ; – de verrouiller manuellement chacune des portes ; – d’utiliser la commande de verrouillage/déverrouillage des portes de l’intérieur (reportez-vous aux pages suivantes).
RENAULT dans la serrure de la porte avant gauche et verrouillez ou déverrouillez.
Celle-ci est désormais verrouillée de l’extérieur. L’ouverture ne pourra alors se faire que de l’intérieur du véhicule ou par la clé pour la porte avant gauche.
Déverrouillage de l’intérieur
RENAULT située dans la zone d’accès au véhicule ou à l’aide de la clé intégrée à la carte RENAULT.
RENAULT à l’intérieur.
En cas de transport d’objet avec le coffre ouvert vous pouvez tout de même verrouiller les autres ouvrants : moteur arrêté, exercez un appui de plus de cinq secondes sur le contacteur 3 pour verrouiller les autres ouvrants.

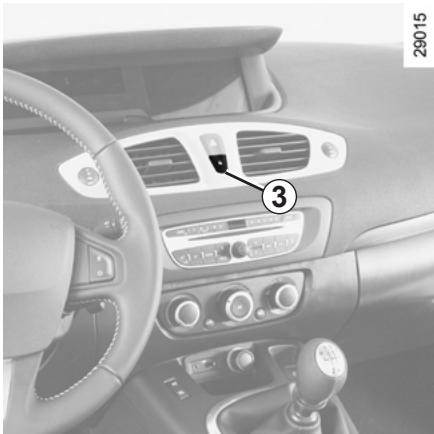

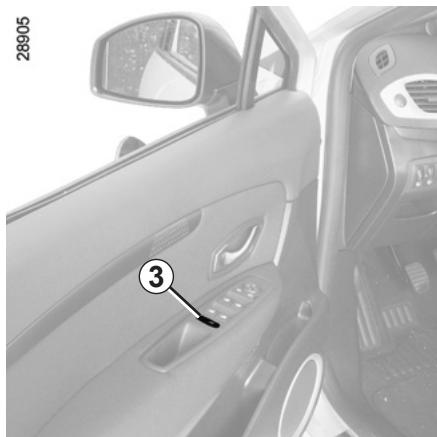

Lors du verrouillage du véhicule à l’aide du contacteur 3, le déverrouillage mains libres du véhicule est désactivé.
La décondamnation se fait :
Pour la désactiver : véhicule à l’arrêt et moteur tournant, appuyez sur le contacteur 1 jusqu’à entendre deux bips sonores. Pour les véhicules équipés d’un tableau de bord «TFT Display» vous pouvez aussi désactiver/activer cette fonction. Reportez-vous au paragraphe « Menu de personnalisation des réglages du véhicule » en chapitre 1, fonction « Blocage auto des portes en roulant » :
< Si vous décidez de rouler portes verrouillées, sachez que cela peut rendre plus difficile l’accès des secouristes dans l’habitacle en cas d’urgence.
Si vous constatez une anomalie de fonctionnement (pas de condamnation automatique, le voyant intégré au bouton 1 ne s’allume pas à la condamnation des ouvrants…) vérifiez en premier lieu la bonne fermeture de tous les ouvrants. S’ils sont bien fermés et que le problème persiste, adressez-vous à un Représentant de la marque. Assurez-vous également que la condamnation n’a pas été désactivée par erreur. Si c’est le cas, réactivez-la après avoir coupé et remis le contact.

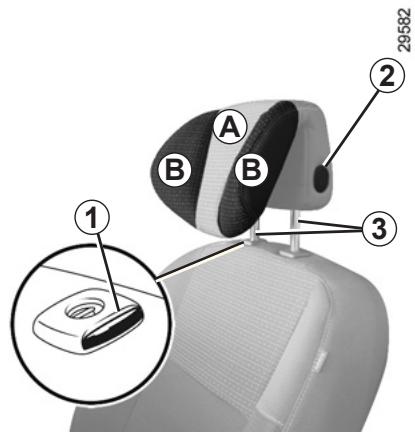

2 Pour remettre l’appui-tête
Enfoncez l’appui-tête jusqu’à son blocage puis appuyez sur le bouton 2 et enfoncez l’appui-tête au maximum. Vérifiez le bon verrouillage de chaque tige 3 sur le dossier du siège.
être manipulés sans appui sur le bouton 2. Cependant, il est préférable d’appuyer sur ce bouton pour descendre l’appui-tête. L’appui-tête étant un élément de sécurité, veillez à sa présence et à son bon positionnement : le haut de l’appui-tête doit se situer le plus proche possible du sommet de la tête et la distance entre la tête et la partie A doit être minimale.

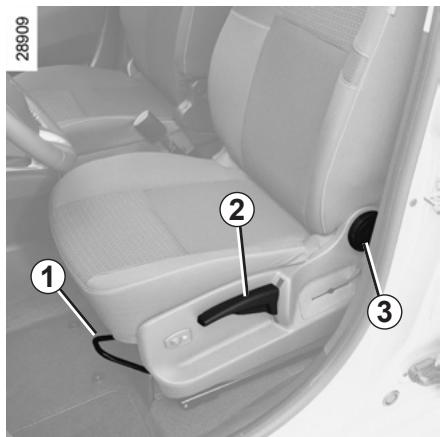

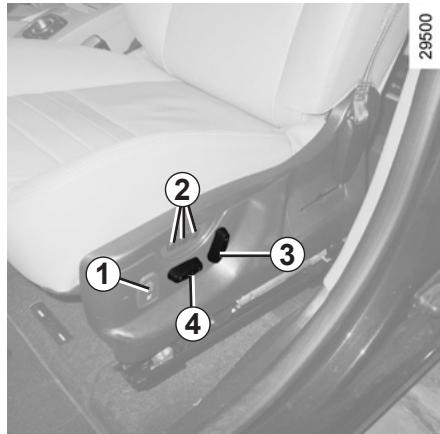

Manœuvrez le levier 2 autant de fois que nécessaire vers le haut ou vers le bas.
Tournez la molette 3 jusqu’à la position désirée.
Abaissez la manette 4 pour accentuer le soutien et levez-la pour l’atténuer.
Pour ne pas gêner l’efficacité des ceintures de sécurité, nous vous conseillons de ne pas trop incliner les dossiers des sièges en arrière. Aucun objet ne doit se trouver sur le plancher (place avant conducteur) : en effet en cas de freinage brusque, ces objets risquent de glisser sous le pédalier et d’empêcher son utilisation.

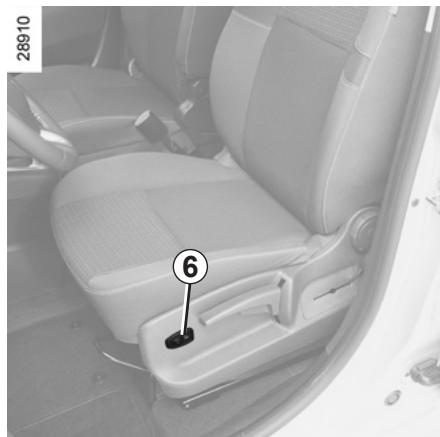

Lors de la mise en tablette du dossier du siège avant, désactivez impérativement l’airbag passager avant (reportez vous au paragraphe «Activation/désactivation airbag passager avant» en chapitre 1). Risque de blessures graves en cas de déploiement de l’airbag par projection des objets posés sur le dossier mis en tablette. L’étiquette (sur la planche de bord) et les marquages (sur le pare-brise) vous rappellent ces instructions.
Pour des raisons de sécurité, effectuez ces réglages véhicule à l’arrêt. Pour ne pas gêner l’efficacité des ceintures de sécurité, nous vous conseillons de ne pas trop incliner les dossiers des sièges en arrière. Aucun objet ne doit se trouver sur le plancher (place avant conducteur) : en effet en cas de freinage brusque, ces objets risquent de glisser sous le pédalier et d’empêcher son utilisation.
Rappel d’une position de conduite mémorisée
Une position de conduite regroupe les réglages de l’assise, du dossier du siège conducteur.
– Réglez le siège à l’aide des contacteurs 4 et 5 (voir en page précédente) ; – appuyez sur un des boutons 1, 2 ou 3 jusqu’à entendre un bip sonore : la position de conduite est mémorisée ; – pour mémoriser d’autres positions de conduite, répétez cette procédure avec les autres boutons.
Pour assurer votre sécurité, portez votre ceinture de sécurité lors de tous vos déplacements. De plus, vous devez vous conformer à la législation locale du pays où vous vous trouvez.

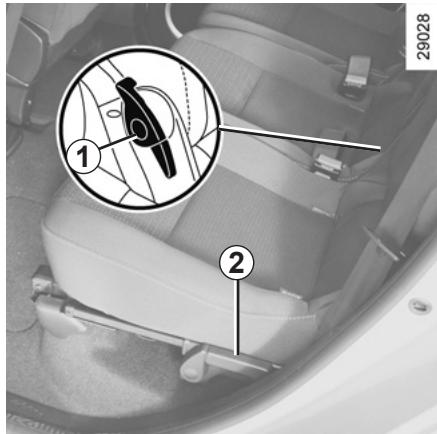

Reportez-vous aux paragraphes « sièges arrière : fonctionnalités » et « réglages des sièges arrière » en chapitre 3.
Utilisez une ceinture de sécurité pour une seule personne, enfant ou adulte. Même les femmes enceintes doivent porter leur ceinture. Dans ce cas, veillez à ce que la sangle de bassin n’exerce pas une pression trop importante sur le bas-ventre sans créer de jeu supplémentaire.

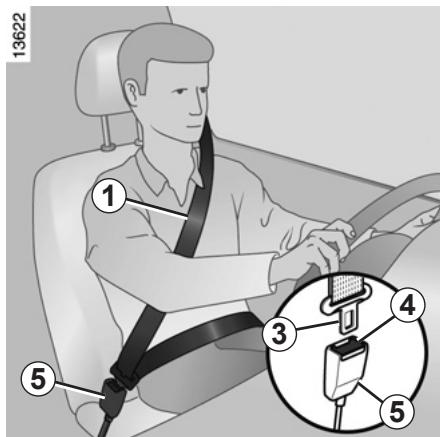

– Asseyez-vous bien au fond de votre siège (après avoir retiré votre manteau, blouson…). C’est essentiel pour le positionnement correct du dos ; – réglez l’avancée du siège en fonction du pédalier. Votre siège doit être reculé au maximum compatible avec l’enfoncement complet de la pédale d’embrayage. Le dossier doit être réglé de manière à ce que les bras restent légèrement pliés ; – réglez la position de votre appuitête. Pour un maximum de sécurité la distance entre votre tête et l’appuitête doit être minimale ; – réglez la hauteur d’assise. Ce réglage permet d’optimiser votre vision de conduite ; – réglez la position du volant .

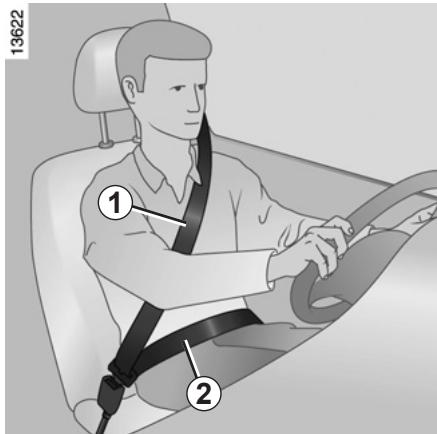

La sangle de bassin 2 doit être portée à plat sur les cuisses et contre le bassin. La ceinture doit porter le plus directement possible sur le corps. Ex. : évitez les vêtements trop épais, les objets intercalés...
En cas de blocage de la sangle, effectuez un large retour en arrière et déroulez à nouveau. Si votre ceinture est complètement bloquée, tirez lentement, mais fortement la sangle, pour en extraire environ 3 cm. Laissez-la se rembobiner seule puis déroulez à nouveau. Si le problème persiste, consultez un Représentant de la marque.
Il s’allume au tableau de bord au démarrage moteur puis, si la ceinture conducteur ou passager avant (lorsque le siège est occupé) n’est pas bouclée et que le véhicule atteint environ 20 km/h, il clignote et un signal sonore retentit pendant environ 120 secondes. Nota : un objet posé sur l’assise passager peut dans certains cas, déclencher le témoin.

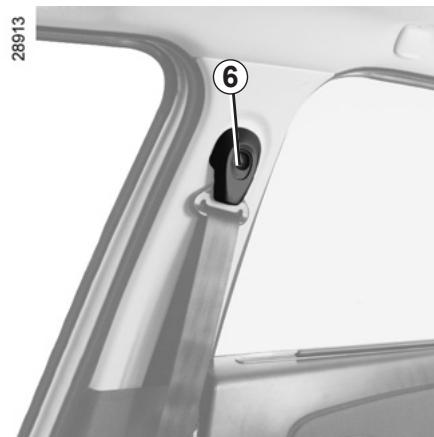

Utilisez le bouton 6 pour régler la hauteur de la ceinture de telle sorte que la sangle de thorax 1 passe comme indiqué précédemment. Appuyez sur le bouton 6 et montez ou descendez la ceinture. Une fois le réglage effectué, assurez-vous du bon verrouillage.
– N’utilisez pas de dispositifs permettant d’introduire du jeu dans les sangles (exemples : pince à linge, clip…) : car une ceinture de sécurité portée trop lâche risque de provoquer des blessures en cas d’accident. – Ne faites jamais passer la sangle de thorax sous votre bras, ni derrière votre dos. – N’utilisez pas la même ceinture pour plus d’une personne et n’attachez jamais un bébé ou un enfant sur vos genoux avec votre ceinture. – La ceinture ne doit pas être vrillée. – À la suite d’un accident, faites vérifier et si nécessaire remplacer les ceintures. De même, faites remplacer votre ceinture si celle-ci présente une dégradation. – Veillez à insérer le pêne de la ceinture dans le boîtier approprié. – Veillez à ne pas intercaler d’objet dans la zone du boîtier de verrouillage de la ceinture qui pourrait gêner son bon fonctionnement. – Lors de la remise en place des sièges arrière, veillez à bien repositionner les ceintures de sécurité de façon à pouvoir les utiliser correctement.
« fonctionnalités des sièges arrière » en chapitre 3.

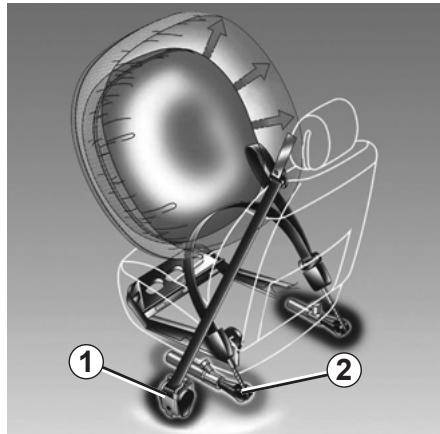

Suivant le niveau de violence du choc, le système peut déclencher : – le blocage de la ceinture de sécurité ; – le prétensionneur de l’enrouleur de ceinture de sécurité (qui se déclenche pour rectifier le jeu de la ceinture) ; – l’airbag frontal « petit volume » ; – le prétensionneur de ceinture ventrale pour plaquer l’occupant sur son siège ; – l’airbag frontal « grand volume ».
– le prétensionneur de ventrale 2 sur les sièges avant.
– Le contrôle des caractéristiques électriques de l’allumeur ne doit être effectué que par du personnel spécialement formé, utilisant un matériel adapté. – Lors de la mise au rebut du véhicule, adressez-vous à un Représentant de la marque pour l’élimination du générateur de gaz des prétensionneurs et airbags.

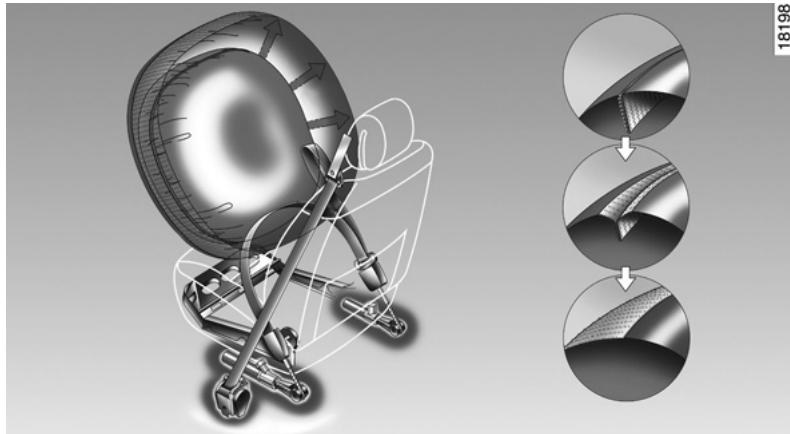

Limiteur d’effort À partir d’un certain niveau de violence de choc, ce mécanisme se déclenche pour limiter, à un niveau supportable, les efforts de la ceinture sur le corps.
Il équipe les places avant côté conducteur et passager.
Chaque système airbag est composé de : – un airbag et son générateur de gaz montés sur le volant pour le conducteur et dans la planche de bord pour le passager ; – un boîtier électronique de surveillance du système commandant l’allumeur électrique du générateur de gaz ; – des capteurs déportés ; – un témoin de contrôle unique au tableau de bord.
d’incendie) et génère un bruit de détonation. Le déploiement de l’airbag, qui doit être immédiat, peut provoquer des blessures à la surface de la peau ou autres désagréments.
manière à libérer un volume plus important du sac (cas des chocs les plus violents).
Tous les avertissements qui suivent sont destinés à ne pas gêner le déploiement de l’airbag et à éviter des blessures graves directes par projection lors de son ouverture. Avertissements concernant l’airbag conducteur – Ne modifier ni le volant, ni son coussin. – Tout recouvrement du coussin du volant est interdit. – Ne fixer aucun objet (épinglette, logo, montre, support de téléphone…) sur le coussin. – Le démontage du volant est interdit (sauf pour le personnel habilité du Réseau de la marque). – Ne pas conduire trop près du volant : adopter une position de conduite avec les bras légèrement pliés (voir paragraphe « Réglage de la position de conduite » dans le chapitre 1). Cela assurera un espace suffisant pour un déploiement et une efficacité corrects du sac. Avertissements concernant l’airbag passager – Ne pas coller ni fixer d’objets (épinglettes, logo, montre, support de téléphone…) sur la planche de bord dans la zone de l’airbag. – Ne rien interposer entre la planche et l’occupant (animal, parapluie, canne, paquets…). – Ne pas poser les pieds sur la planche de bord ou le siège car ces différentes postures risquent de provoquer de graves blessures. De manière générale, maintenir éloignée toute partie du corps (genoux, mains, tête…) de la planche. – Réactivez les dispositifs complémentaires à la ceinture passager avant dès que vous retirez un siège enfant, pour assurer la protection du passager en cas de choc. IL EST INTERDIT D’INSTALLER UN SIÈGE ENFANT DOS À LA ROUTE SUR LE SIÈGE PASSAGER AVANT TANT QUE LES DISPOSITIFS COMPLÉMENTAIRES À LA CEINTURE PASSAGER AVANT NE SONT PAS DÉSACTIVÉS. (reportez-vous au paragraphe « Sécurité enfants : désactivation, activation airbag passager avant » en chapitre 1)
– Pour éviter tout déclenchement intempestif pouvant occasionner des dommages, seul le personnel qualifié du Réseau de la marque est habilité à intervenir sur les airbags.

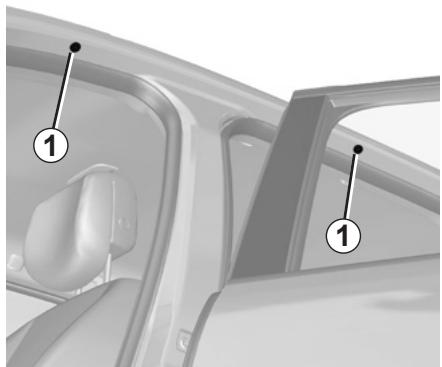

Il s’agit d’un airbag équipant chaque côté supérieur de la voiture et qui se déploie le long des vitres latérales avant et arrière afin de protéger les occupants en cas de choc latéral violent.
– Tout démontage ou toute modification du siège et des habillages intérieurs est interdit sauf par le personnel habilité du Réseau de la marque.
Tous les avertissements qui suivent sont destinés à ne pas gêner le déploiement de l’airbag et à éviter des blessures graves directes par projection lors de son ouverture. L’airbag est conçu pour compléter l’action de la ceinture de sécurité, et l’airbag et la ceinture de sécurité constituent des éléments indissociables du même système de protection. Il est donc impératif de porter la ceinture de sécurité en permanence, le non-port de la ceinture de sécurité exposant les occupants à des blessures aggravées en cas d’accident, et pouvant également aggraver les risques de blessures à la surface de la peau, qui sont inhérents au déploiement de l’airbag lui-même. Le déclenchement des prétensionneurs ou des airbags en cas de retournement ou de choc arrière même violent n’est pas systématique. Des chocs sous le véhicule de type trottoirs, trous dans la chaussée, pierres… peuvent provoquer le déclenchement de ces systèmes. – Toute intervention ou modification sur le système complet airbag (airbags, prétensionneurs, boîtier électronique, câblage…) est rigoureusement interdite (sauf par le personnel qualifié du Réseau de la marque). – Pour préserver le bon fonctionnement et pour éviter tout déclenchement intempestif, seul le personnel qualifié du Réseau de la marque est habilité à intervenir sur un système airbag. – Par mesure de sécurité, faites vérifier le système airbag lorsque le véhicule a été l’objet d’un accident, d’un vol ou d’une tentative de vol. – Lors du prêt ou de la revente du véhicule, informez de ces conditions le nouvel acquéreur en lui remettant la présente notice d’utilisation et d’entretien. – Lors de la mise au rebut du véhicule, adressez-vous à un Représentant de la marque pour l’élimination du (des) générateur(s) de gaz.
Consultez au plus tôt un Représentant de la marque. Tout retard dans cette démarche peut signifier une perte dans l’efficacité de la protection.
Transport d’enfant L’enfant, comme l’adulte, doit être assis correctement et attaché quel que soit le trajet. Vous êtes responsable des enfants que vous transportez. L’enfant n’est pas un adulte en miniature. Il est exposé à des risques de blessures spécifiques car ses muscles et ses os sont en pleine croissance. La ceinture de sécurité seule n’est pas adaptée à son transport. Utilisez le siège enfant approprié et faites-en un usage correct.
(reportez-vous au paragraphe « Ouverture et fermeture des portes » en chapitre 1).
Ne quittez jamais votre véhicule en y laissant un enfant, un adulte non autonome ou un animal même pour une courte durée. Un choc à 50 km/h représente une chute de 10 mètres. Ne pas attacher un enfant équivaut à le laisser jouer sur un balcon au quatrième étage sans balustrade ! Ne tenez jamais un enfant dans vos bras. En cas d’accident, vous ne le retiendrez pas même si vous êtes attachés. Si votre véhicule a été impliqué dans un accident de la route, changez le siège enfant et faites vérifier les ceintures et les ancrages ISOFIX.
De plus, par temps chaud et/ou ensoleillé, sachez que la température intérieure de l’habitacle monte très rapidement. RIS Q U E DE MORT BLESSURES GRAVES.
Avant de monter un siège enfant, lisez sa notice et respectez les instructions. En cas de difficultés lors de l’installation, contactez le fabricant de l’équipement. Conservez la notice avec le siège.
– à s’attacher correctement, – à monter et descendre du côté opposé au trafic. N’utilisez pas de siège enfant d’occasion ou dépourvu de notice d’utilisation. Veillez à ce qu’aucun objet, dans ou à proximité du siège enfant, ne gêne son installation. Ne laissez jamais un enfant sans surveillance dans le véhicule. Assurez-vous que votre enfant est toujours attaché et que son harnais ou sa ceinture est correctement réglé et ajusté. Évitez les vêtements trop épais qui introduisent du jeu avec les sangles. Ne laissez pas votre enfant dépasser la tête ou les bras par la fenêtre. Vérifiez que l’enfant conserve une posture correcte pendant tout le trajet, notamment lorsqu’il dort.
Choisissez un siège enveloppant pour une meilleure protection latérale et changez-le dès que la tête de l’enfant dépasse de la coque.
La tête et l’abdomen des enfants sont les parties à protéger en priorité. Un siège enfant face à la route solidement fixé au véhicule réduit les risques d’impact de la tête. Transportez votre enfant dans un siège face route avec harnais ou bouclier tant que sa taille le permet. Choisissez un siège enveloppant pour une meilleure protection latérale.

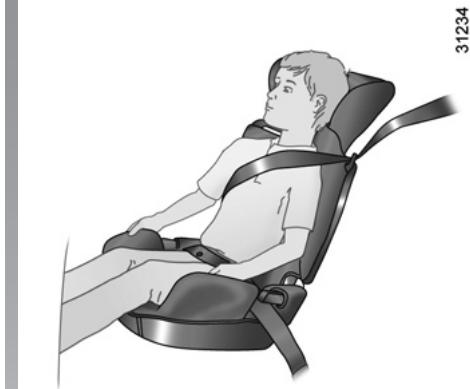

Dès 15 kg ou 4 ans l’enfant peut voyager sur un rehausseur qui permet d’adapter la ceinture de sécurité à sa morphologie. L’assise du rehausseur doit être munie de guides positionnant la ceinture sur les cuisses de l’enfant et non sur le ventre. Un dossier réglable en hauteur et équipé d’un guide sangle est conseillé pour placer la ceinture au milieu de l’épaule. Elle ne doit jamais être sur le cou ou sur le bras. Choisissez un siège enveloppant pour une meilleure protection latérale.

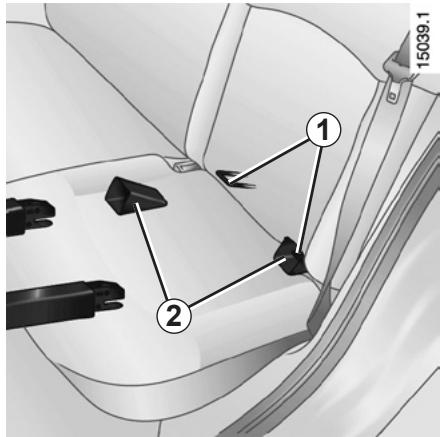

Il existe deux systèmes de fixation des sièges enfant : la ceinture de sécurité ou le système ISOFIX. Fixation par ceinture La ceinture de sécurité doit être ajustée pour assurer sa fonction en cas de freinage brutal ou de choc. Respectez les trajets de sangle indiqués par le fabricant du siège enfant.
Consultez la liste des véhicules pouvant recevoir le siège auprès du fabricant de l’équipement.
ECE-R44 dans un des trois cas suivants : – universel ISOFIX 3 points face à la route ; – semi-universel ISOFIX 2 points ; – spécifique. Pour ces deux derniers, vérifiez que votre siège enfant peut être installé en consultant la liste des véhicules compatibles.
Vérifiez que la ceinture ne soit pas endommagée par des arêtes vives. Si la ceinture de sécurité ne fonctionne pas normalement, elle ne peut pas protéger l’enfant. Consultez un Représentant de la marque. N’utilisez pas cette place tant que la ceinture n’est pas réparée.
être apportée aux éléments du système monté d’origine : ceintures, ISOFIX et sièges ainsi que leurs fixations.
Le troisième anneau 3, 4 et 5 (pour les versions châssis long) ou 6 (pour les versions châssis court) est utilisé pour attacher la sangle supérieure de certains sièges ISOFIX.
Si le véhicule a été impliqué dans un accident de la route, faites vérifier les ancrages ISOFIX et changez votre siège enfant.

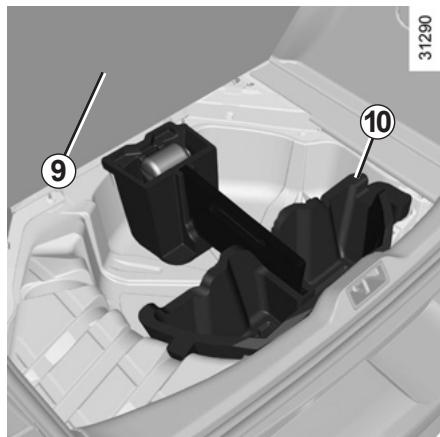

Nota : pour les véhicules sept places, les anneaux sont situés sur le plancher de coffre et sont visibles. Dans tous les cas, fixez le crochet de la sangle sur l’anneau correspondant (3 et 4 pour les places arrière latérales et 5 ou 6 pour la place arrière centrale) et placez le siège du véhicule dans la position souhaitée. Tendez la sangle pour que le dossier du siège enfant soit en contact avec le dossier du siège du véhicule et ne modifiez plus les réglages du siège.
Vous ne devez pas vous servir d’un autre point de fixation.
Les types de siège enfant mentionnés peuvent ne pas être disponibles. Avant d’utiliser un autre siège enfant, vérifiez auprès du fabricant qu’il se monte.
Assurez-vous que l’installation du siège enfant dans le véhicule ne risque pas de le déverrouiller de son embase. Si vous devez enlever l’appui-tête, assurez-vous qu’il est bien rangé afin qu’il ne se transforme pas en projectile en cas de freinage brutal ou de choc. Fixez toujours le siège enfant au véhicule même non utilisé afin qu’il ne se transforme pas en projectile en cas de freinage brutal ou de choc.
Le transport d’enfant en place passager avant est spécifique à chaque pays. Consultez la législation en vigueur et suivez les indications du schéma en page suivante. Avant d’installer un siège enfant à cette place (si autorisé) : – baissez la ceinture de sécurité au maximum ; – reculez le siège au maximum ; – inclinez légèrement le dossier par rapport à la verticale (25° environ) ; – pour les véhicules qui en sont équipés, remontez l’assise du siège au maximum. Ne modifiez plus ces réglages après l’installation du siège enfant.
à la notice du siège enfant.
à plat sous le siège enfant, sauf pour les rehausses fixées sur les verrous ISOFIX et dont l’installation est autorisée.
(25° maximum). Vérifiez que le siège enfant est appuyé sur le dossier du siège du véhicule et que l’appui-tête du véhicule ne gêne pas. Pour les véhicules équipés de sept places, il est nécessaire d’avancer les sièges arrière de deuxième rangée avant d’installer un enfant sur les sièges arrière de troisième rangée.
Groupe 2 ou 3), vérifiez le bon fonctionnement (enroulement) de la ceinture : reportezvous au paragraphe « Ceintures de sécurité arrière » en chapitre 1. Si besoin adaptez la position du siège du véhicule.
Risque de blessure grave en cas de freinage brusque ou d’accident.

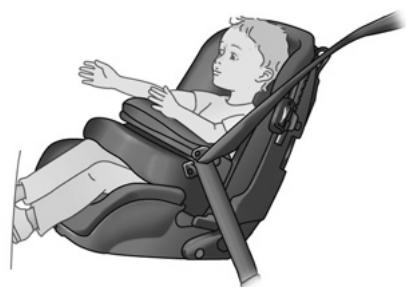

– D et E : coques ou sièges dos route du groupe 0 ou 0+ (inférieur à 13 kg) ; – F et G : nacelles du groupe 0 (inférieur à 10 kg).

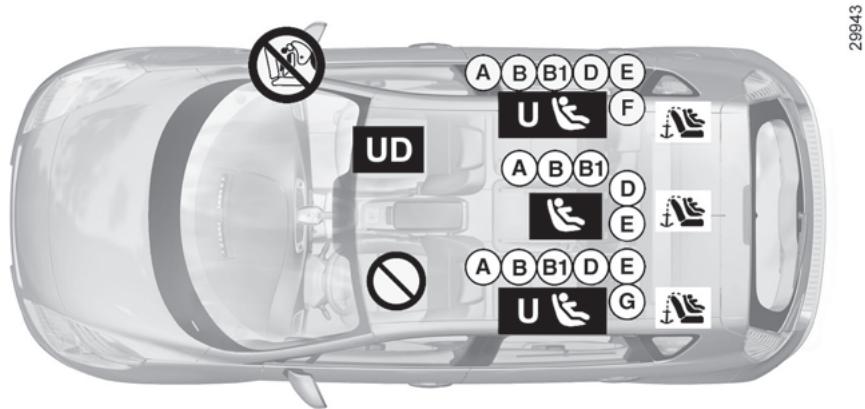

Le tableau ci-dessous reprend les mêmes informations que le visuel de la page précédente afin de respecter la réglementation en vigueur. Type de siège enfant
(1) Seul un siège enfant type dos à la route peut être installé à cette place : placez le siège du véhicule dans la position la plus reculée et la plus haute, et inclinez légèrement le dossier (25° environ). (2) Une nacelle s’installe dans le sens transversal du véhicule et utilise deux places. Placez la tête de l’enfant du côté opposé à celui de la porte. (3) Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route, puis reculez-le(s) siège(s) situé(s) devant conformément à la notice du siège enfant. (4) Siège enfant face à la route, placez le dossier du siège enfant en contact avec le dossier du véhicule. Réglez la hauteur de l’appui-tête ou enlevez-le si nécessaire de plus, ne reculez pas le siège devant l’enfant au-delà du milieu de réglage de ses glissières et n’inclinez pas son dossier au-delà de 25°. (5) RISQUE DE MORT OU DE BLESSURES GRAVES : avant d’installer un siège enfant dos route à la place passager avant, vérifiez que le système de désactivation de l’airbag est sur la position OFF. 1.39
Siège enfant fixé à l’aide de la fixation ISOFIX à 18 kg). – D et E : coques ou sièges dos route du groupe 0 ou 0+ (inférieur à 13 kg) ; – F et G : nacelles du groupe 0 (inférieur à 10 kg).

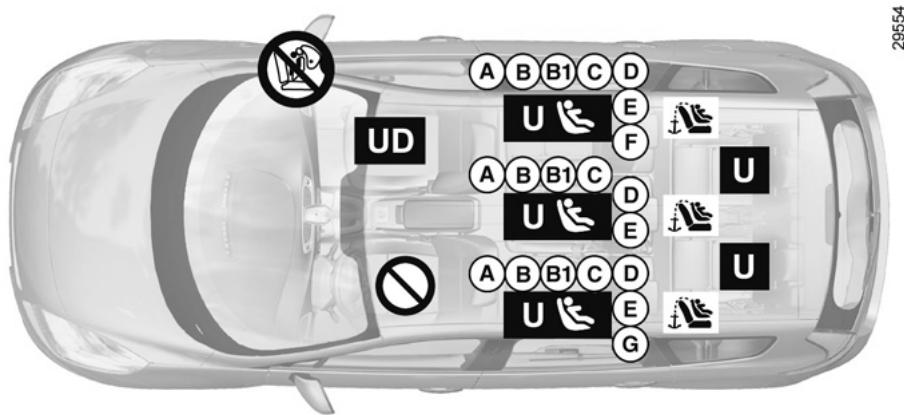

Le tableau ci-dessous reprend les mêmes informations que le visuel de la page précédente afin de respecter la réglementation en vigueur. Type de siège enfant
(1) Seul un siège enfant type dos à la route peut être installé à cette place : placez le siège du véhicule dans la position la plus reculée et la plus haute, et inclinez légèrement le dossier (25° environ). (2) Une nacelle s’installe dans le sens transversal du véhicule et utilise deux places. Placez la tête de l’enfant du côté opposé à celui de la porte. (3) Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route, puis reculez-le(s) siège(s) situé(s) devant conformément à la notice du siège enfant. (4) Siège enfant face à la route, placez le dossier du siège enfant en contact avec le dossier du véhicule. Réglez la hauteur de l’appui-tête ou enlevez-le si nécessaire de plus, ne reculez pas le siège devant l’enfant au-delà du milieu de réglage de ses glissières et n’inclinez pas son dossier au-delà de 25°. (5) RISQUE DE MORT OU DE BLESSURES GRAVES : avant d’installer un siège enfant dos route à la place passager avant, vérifiez que le système de désactivation de l’airbag est sur la position OFF. 1.41
Siège enfant fixé à l’aide de la fixation ISOFIX à 18 kg). – D et E : coques ou sièges dos route du groupe 0 ou 0+ (inférieur à 13 kg) ; – F et G : nacelles du groupe 0 (inférieur à 10 kg).
Le tableau ci-dessous reprend les mêmes informations que le visuel de la page précédente afin de respecter la réglementation en vigueur.
< à 10 kg Groupe 0 (1) Seul un siège enfant type dos à la route peut être installé à cette place : placez le siège du véhicule dans la position la plus reculée et la plus haute, et inclinez légèrement le dossier (25° environ). (2) Une nacelle s’installe dans le sens transversal du véhicule et utilise deux places. Placez la tête de l’enfant du côté opposé à celui de la porte. (3) Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route, puis reculez-le(s) siège(s) situé(s) devant conformément à la notice du siège enfant. (4) Siège enfant face à la route, placez le dossier du siège enfant en contact avec le dossier du véhicule. Réglez la hauteur de l’appui-tête ou enlevez-le si nécessaire de plus, ne reculez pas le siège devant l’enfant au-delà du milieu de réglage de ses glissières et n’inclinez pas son dossier au-delà de 25°. (5) Avancez au maximum le(s) siège(s) situé(s) devant l’enfant installé au troisième rang.

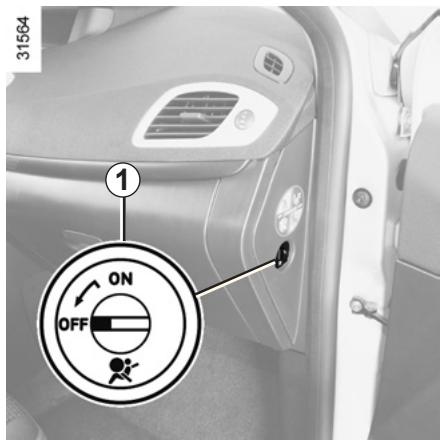

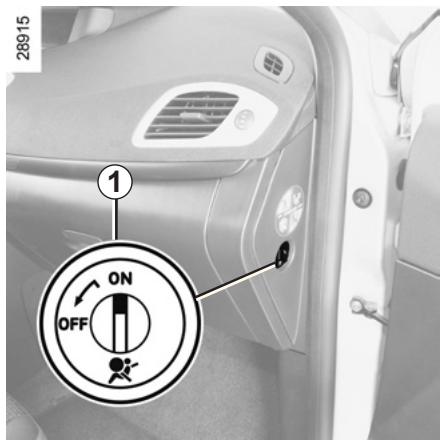

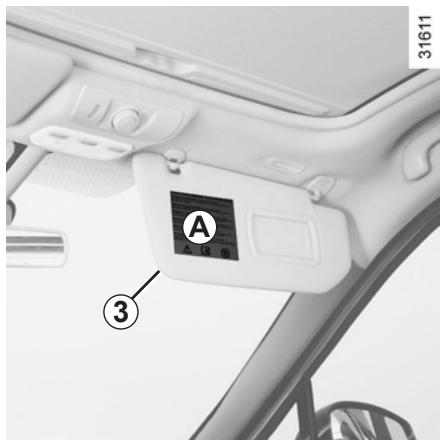

Pour pouvoir installer un siège enfant sur le siège passager avant, vous devez impérativement désactiver certains dispositifs complémentaires à la ceinture de sécurité passager avant.

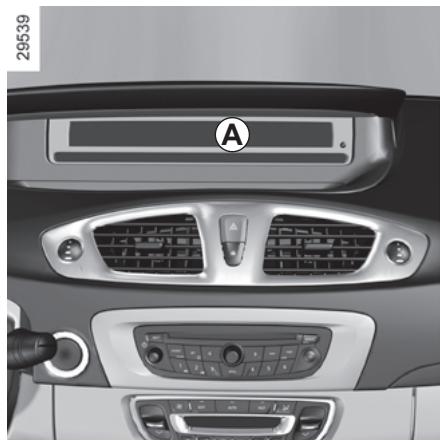

Contact mis, vérifiez impérativement

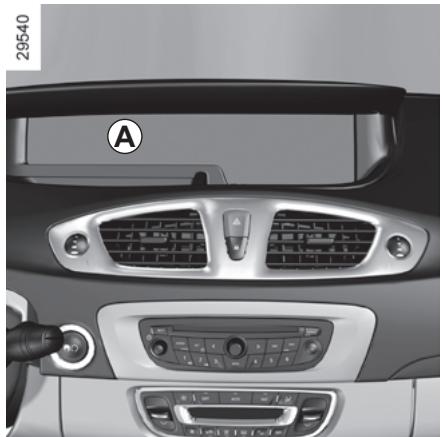

Anomalies de fonctionnement A Consultez au plus tôt un Représentant de la marque.
Dès que vous enlevez le siège enfant du siège passager avant, réactivez l’airbag afin d’assurer la protection du passager avant en cas de choc.
Contact mis, vérifiez impérativement
En cas de manipulation véhicule roulant, les témoins s’allument.

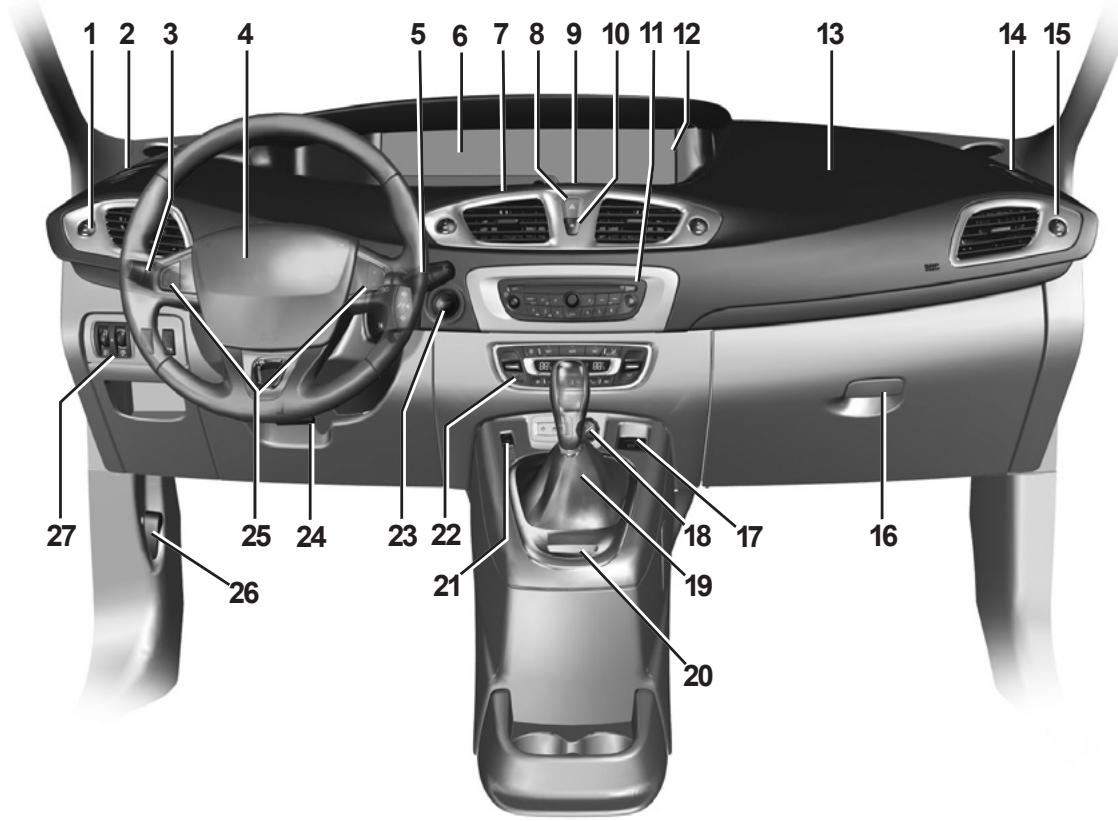

2 Frise de désembuage de vitre latérale. 3 Manette de : – feux indicateurs de direction ; – éclairage extérieur ; – feux de brouillard avant ; – feu de brouillard arrière. 4 Emplacement airbag conducteur, avertisseur sonore. 5 – Manette d’essuie-vitre/lave-vitre du pare-brise et de la lunette arrière. – Commande de défilement des informations de l’ordinateur de bord et du menu de personnalisation des réglages du véhicule. 6 Tableau de bord. 7 Aérateurs centraux. 8 Commande des feux de détresse.
– Témoin de non-port de la ceinture de sécurité conducteur et passager avant et témoin de désactivation de l’airbag passager.
23 Bouton de démarrage/arrêt du moteur. 24 Commande de réglage en hauteur et en profondeur du volant.
– rhéostat d’éclairage des appareils de contrôle ; – activation/désactivation du système antipatinage.
6 Emplacement pour radio, système de navigation… 7 Commandes de condamnation/ décondamnation électrique des ouvrants. 8 Contacteur de feux de détresse.
– feu de brouillard arrière. 12 Emplacement airbag conducteur, avertisseur sonore. 13 – Manette d’essuie-vitre/lave-vitre du pare-brise et de la lunette arrière. – Commande de défilement des informations de l’ordinateur de bord et du menu de personnalisation des réglages du véhicule. 14 Frise de désembuage de vitre latérale. 15 Aérateur latéral. 16 Commandes de :
18 Commande de réglage en hauteur et en profondeur du volant. 19 Commande de démarrage ou arrêt du moteur. 20 Commande de climatisation. 21 Commande du frein de parking assisté. 22 Lecteur de carte RENAULT. 23 Levier de vitesses. 24 Rangement, prise accessoires ou allume-cigares/prise multimédia. 25 Commande générale du régulateur/ limiteur de vitesse. 26 Boîte à gants. 27 Commande de déverrouillage du capot moteur.
vitesse (pour une meilleure sécurité à grande vitesse).

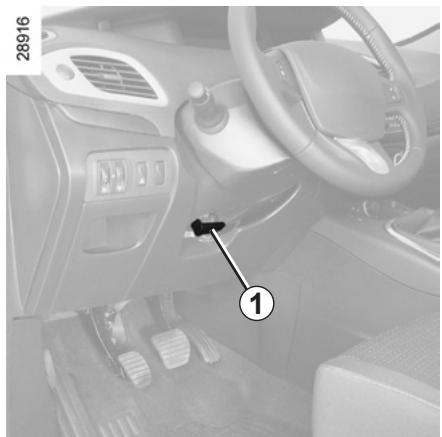

Tirez le levier 1 et positionnez le volant dans la position désirée. Ensuite, repoussez le levier à fond et au-delà du point dur pour bloquer le volant.
La présence et le fonctionnement des témoins DÉPENDENT DE L’ÉQUIPEMENT ET DU PAYS.

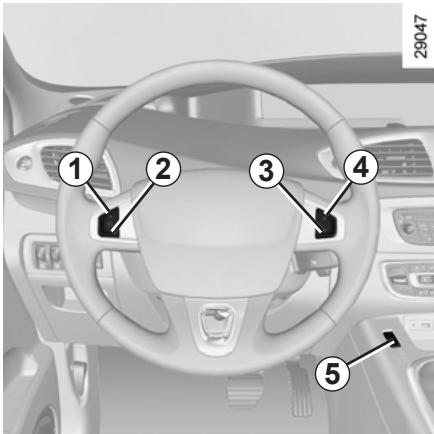

« Régulateur de vitesse » et « Limiteur de vitesse » en chapitre 2. Le témoin ® vous impose, pour votre sécurité, un arrêt impératif et immédiat compatible avec les conditions de circulation. Arrêtez le moteur et ne le redémarrez pas. Faites appel à un Représentant de la marque.
Représentant de la marque.
La présence et le fonctionnement des témoins DÉPENDENT DE L’ÉQUIPEMENT ET DU PAYS.
Témoin des feux de brouillard avant Témoin de feu de brouillard arrière

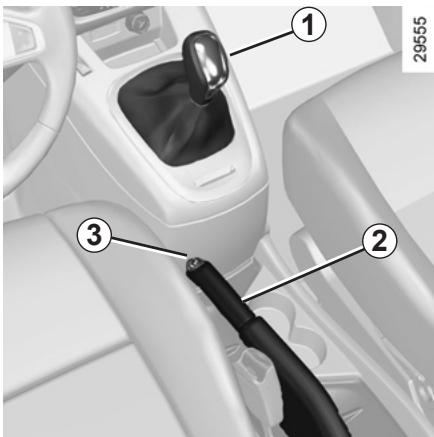

} Reportez-vous aux paragraphes « Frein à main » ou « Frein de parking assisté » en chapitre 2.
Il indique qu’un des sièges chauffants est en fonction.
Il s’allume à la mise sous contact puis s’éteint au démarrage moteur. – S’il s’allume de façon continue, consultez au plus tôt un Représentant de la marque ; – s’il clignote, réduisez le régime moteur jusqu’à disparition du clignotement. Consultez au plus tôt un Représentant de la marque. Reportez-vous au paragraphe « Conseils antipollution, économies de carburant, conduite » en chapitre 2.

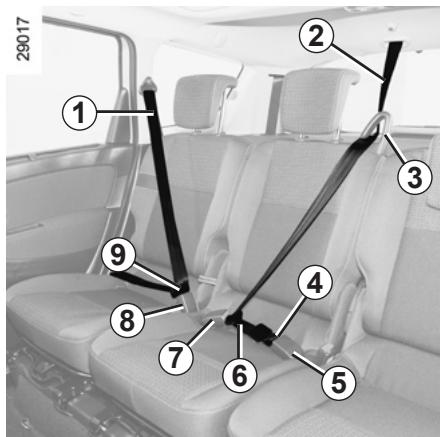

Alerte de non-port de ceinture arrière (suivant véhicule)
Faites appel à un Représentant de la marque.
La présence et le fonctionnement des témoins DÉPENDENT DE L’ÉQUIPEMENT ET DU PAYS. Les témoins suivants s’allument accompagnés du témoin ®.

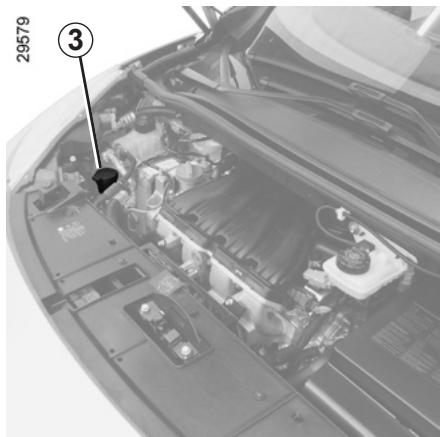

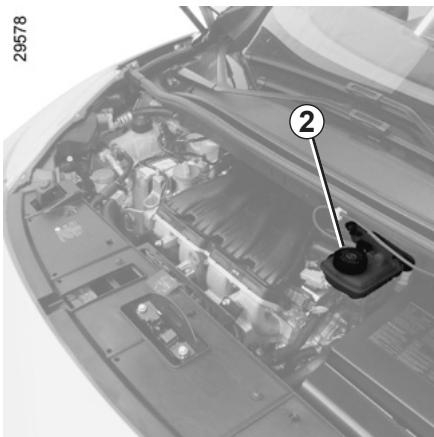

Vérifiez le niveau d’eau (reportez-vous au paragraphe « Niveaux » en chapitre 4). Si le niveau est normal, cela provient d’une autre cause : faites appel à un Représentant de la marque.
Si le niveau est au minimum, le té-
Les alertes suivantes disparaîtront automatiquement au bout de 30 secondes.
– Contact coupé, appuyez sur l’un des boutons 3 ou 4 et sur le bouton de démarrage 5 ; – l’indicateur de l’unité de mesure de vitesse clignote pendant environ dix secondes, puis la nouvelle unité s’affiche : lâchez le bouton 3 ou 4 dès que l’unité ne clignote plus.
Suivant véhicule et pays, une alarme sonore retentit pendant environ 10 secondes toutes les 40 secondes, tant que le véhicule dépasse 120 km/h. Ordinateur de bord Reportez-vous au paragraphe « Ordinateur de bord » en chapitre 1.
Nota : après une coupure de batterie, l’ordinateur de bord reviendra automatiquement à l’unité d’origine.
2 Pour revenir au mode précédent, effectuez la même opération. Nota : après une coupure de batterie, l’ordinateur de bord reviendra automatiquement à l’unité d’origine.
Les alertes suivantes disparaîtront automatiquement au bout de 30 secondes.

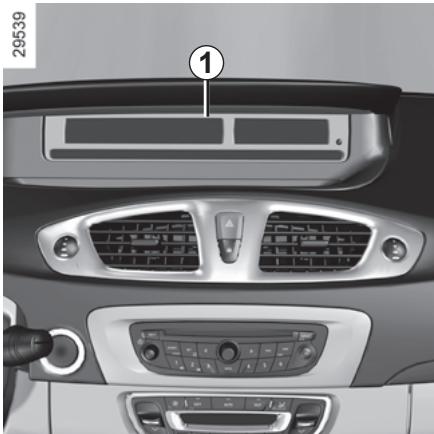

Toutes ces fonctions sont décrites en pages suivantes.
La mise à zéro est automatique lors du dépassement de la capacité d’un des paramètres.
– le véhicule sort d’une phase d’accé lération ; – le moteur atteint sa température de fonctionnement (Top Départ : moteur froid) ; L’affichage sélectionné sur l’un des paramètres de voyage, appuyez sur l’une des touches 2 ou 3 jusqu’à la mise à zéro de l’affichage.

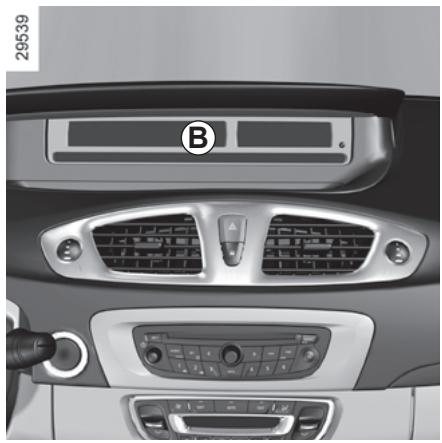

L’affichage des informations décrites ci-après DÉPEND DE L’ÉQUIPEMENT DU VÉHICULE ET DU PAYS.
– autonomie inférieure à 1 500 km ou un mois : le message « prévoir révision sous » s’affiche accompagné du terme le plus proche (distance ou temps) ; – autonomie égale à 0 km ou date de révision atteinte : le message « faire révision » s’affiche accompagné du témoin ©. Le véhicule nécessite alors une révision le plus rapidement possible.
Réinitialisation de l’afficheur après la révision conforme au programme d’entretien. L’autonomie de révision ne doit être réinitialisée qu’après une révision conformément aux préconisations du programme d’entretien de votre véhicule. Si vous décidez de faire des vidanges plus rapprochées, ne réinitialisez pas cette donnée à chaque changement d’huile, ceci pour éviter tout dépassement de périodicité de remplacement des autres pièces prévue dans le programme d’entretien. Particularité : pour réinitialiser l’autonomie de révision, appuyez environ 10 secondes sans interruption sur l’une des touches de mise à zéro de l’affichage jusqu’à l’affichage fixe de l’autonomie de révision.
Paramètres de voyage
Exemples de sélection

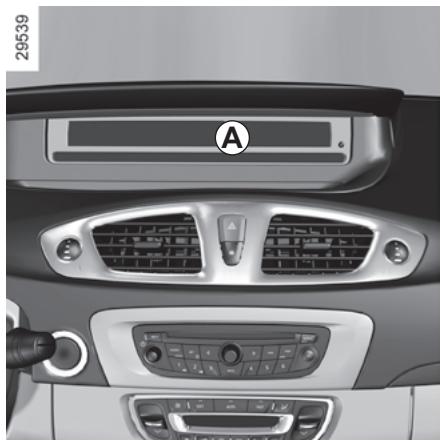

Reportez-vous en chapitre 2, paragraphe « Système de surveillance de la pression des pneumatiques ».

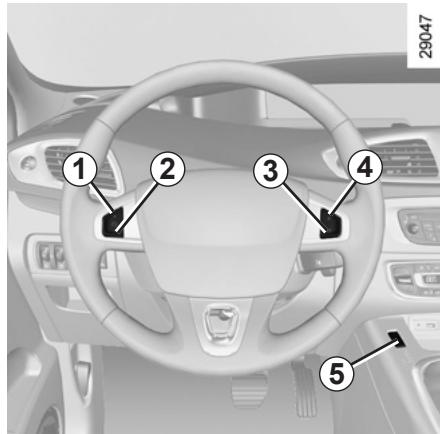

Reportez-vous en chapitre 2, paragraphes « Limiteur de vitesse » et « Régulateur de vitesse ».
Affichage successif : – des messages d’informations (airbag passager OFF…) ; Ils apparaissent avec le témoin © et nécessitent un arrêt au plus tôt chez un Représentant de la marque en
Ils disparaissent par un appui sur la touche de sélection de l’affichage ou au bout de quelques secondes et sont mémorisés dans le journal de bord. Le témoin © reste allumé. Des exemples de messages d’anomalies de fonctionnement sont donnés ci-après. Exemples de messages
Représentant de la marque.
Indique une défaillance des systèmes de retenue complémentaire aux ceintures. En cas d’accident, ils risquent de ne pas se déclencher.
Les messages d’alertes
Des exemples de messages d’alerte sont donnés ci-après. Nota : les messages apparaissent sur l’afficheur soit isolément, soit en alternance (lorsqu’il y a plusieurs messages à afficher), ils peuvent être accompagnés d’un voyant et/ou d’un bip sonore. Exemples de messages
Indique un problème du système de freinage.
« panne du frein de parking » ou « immo- Indique une défaillance du frein de parking assisté. Serrez manuellement le biliser le véhicule » frein de parking assisté et assurez-vous de l’immobilisation du véhicule à l’aide d’une cale. « panne recharge batterie »

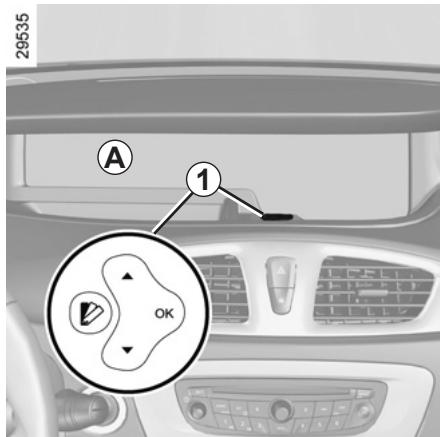

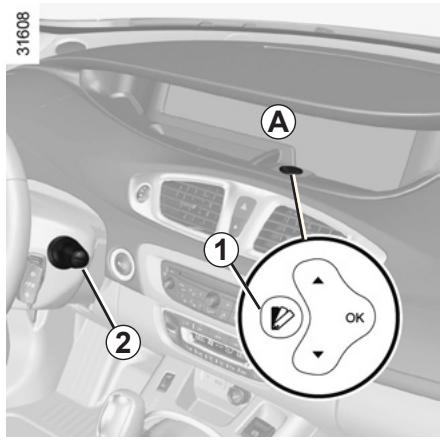

Véhicule à l’arrêt, appuyez sur l’un des boutons 2, 3 ou 4 pour accéder aux différents réglages.
validez-le en appuyant sur le bouton 2. Pour sortir du menu, sélectionnez « sortir » puis validez en appuyant sur le bouton 2.
être utilisé en roulant. Au-delà de 20 km/h pour les véhicules équipés d’une boîte de vitesses mécaniques (0 km/h pour les véhicules équipés d’une boîte de vitesses automatiques), l’afficheur de bord repasse automatiquement en mode ordinateur de bord.

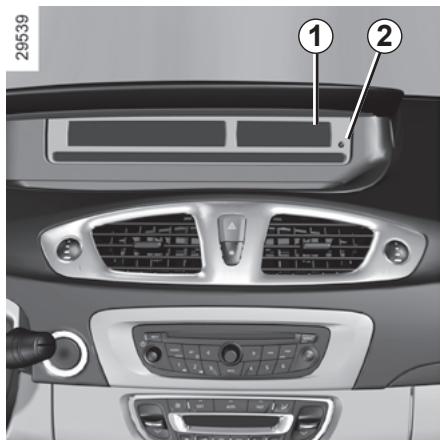

– attendez environ trois secondes, les minutes clignotent, appuyez sur le bouton 2 pour les régler ; – attendez environ trois secondes, les minutes s’arrêtent de clignoter, la montre est à l’heure.
Sélectionnez « heure » dans le menu de personnalisation des réglages du véhicule (reportez-vous à la page précédente). Appuyez sur le bouton 4 pour faire défiler les heures et sur le bouton 5 pour valider. Faites défiler les minutes avec le bouton 4 et validez avec le bouton 5.
électrique (batterie débranchée, fil d’alimentation coupé…), les valeurs affichées par la montre perdent leur sens. Il convient de la remettre à l’heure. Nous vous conseillons de ne pas effectuer de corrections en roulant.
La formation de verglas étant liée à l’exposition climatique, l’hygrométrie locale et la température, l’indication de température extérieure ne peut suffire à elle seule pour détecter le verglas.
Le mode automatique est alors désactivé. Pour le réactiver, positionnez le contacteur 2 en D.
(reportez-vous aux paragraphes « air conditionné manuel » et « climatisation automatique » en chapitre 3).

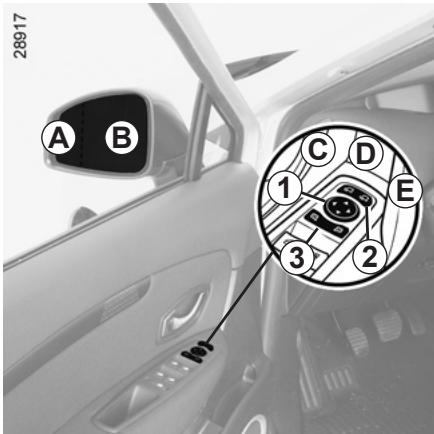

Le miroir du rétroviseur extérieur côté conducteur peut comporter deux zones visiblement délimitées. La zone B correspond à ce qui est normalement vu dans un rétroviseur classique. La zone A permet d’accroître la visibilité latérale arrière. Les objets dans la zone A apparaissent beaucoup plus éloignés que dans la réalité.
ébloui par les projecteurs d’un véhicule suiveur, basculez le petit levier 4 situé derrière le rétroviseur. Rétroviseur sans levier 4 Le rétroviseur fonce automatiquement lorsque vous êtes suivi par un véhicule éclairé.
Appuyez sur les côtés du coussin du volant A.
à vous arrêter dans un endroit anormal voire interdit ou dans des conditions de conduite ou de circulation particulières. Suivant véhicule, en cas de très forte décélération, les feux de détresse peuvent s’allumer automatiquement. Vous pouvez les éteindre en appuyant sur le contacteur 2.
Avant de prendre la route la nuit : vérifiez le bon fonctionnement de l’équipement électrique et suivant véhicule, réglez vos projecteurs (si vous n’êtes pas dans vos conditions de charge habituelles). De manière générale, veillez à ce que les feux ne soient pas occultés (saleté, boue, neige, objets transportés…).
Consultez un Représentant de la marque.
– si l’allumage automatique des feux se déclenche dans un virage, les projecteurs directionnels fonctionnent à partir du virage suivant ; – à l’allumage des feux de croisement moteur tournant et véhicule à l’arrêt, les feux effectuent un mouvement de réinitialisation. Sinon cela indique une défaillance.
Il y a deux possibilités : – manuellement, amenez la bague 3 en position 0 ; – automatiquement, les feux s’éteignent après l’arrêt du moteur, à l’ouverture de la porte conducteur ou au verrouillage du véhicule. Dans ce cas, au démarrage moteur suivant, les feux se rallumeront dans la position de la bague 3.
Cette fonction permet d’allumer momentanément les feux de croisement (pour éclairer l’ouverture d’un portail…). Moteur arrêté et feux éteints, la bague 3 en position 0 ou suivant véhicule, AUTO, tirez la manette 1 vers vous : les feux de croisement s’allument pendant environ trente secondes. Pour prolonger cette durée, vous pouvez tirer la manette jusqu’à quatre fois (temps total limité à deux minutes). Le message « éclairage pendant _ _ _ » accompagné du temps d’allumage s’affiche au tableau de bord pour confirmer cette action. Vous pouvez ensuite verrouiller votre véhicule. Pour arrêter l’éclairage avant l’arrêt automatique, tournez la bague 3 dans une position quelconque puis ramenezla en position AUTO.

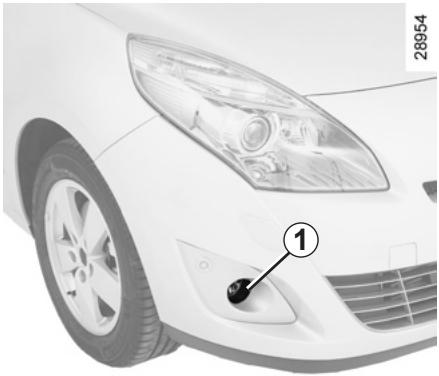

L’allumage des feux de brouillard reste sous le contrôle du conducteur : les témoins au tableau de bord vous informent sur leur allumage (témoin allumé) ou leur extinction (témoin éteint).
En cas de réglages manuels Exemples de position de réglage de la commande A en fonction de la charge Conducteur seul ou avec un passager à l’avant
Pour les véhicules qui ne sont pas équipés de la commande A, le réglage est automatique.

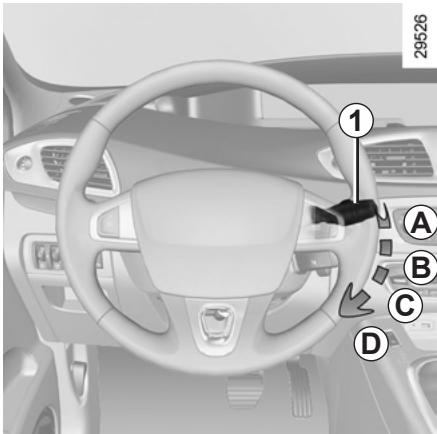

Faites le plein de liquide de lave-vitre puis actionnez-le, moteur tournant, pour le réamorcer.
r eportez-vous au paragraphe « Balais d’essuie-vitre » en chapitre 5. De plus, par temps de neige ou de gel, dégagez le pare-brise (y compris la zone centrale située derrière le rétroviseur intérieur) et la lunette arrière avant de mettre en route les essuie-vitres (risque d’échauffement du moteur).
Une action brève déclenche, en plus du lave-vitre, un aller-retour des essuievitres. Une action prolongée déclenche, en plus du lave-vitre, trois aller-retours suivis, après quelques secondes, d’un quatrième. Lors des interventions sous le capot moteur, assurezvous que la manette d’essuie-vitres est en position A (arrêt). Risque de blessures. 1.80
Risque de blessures et/ou de détériorations.

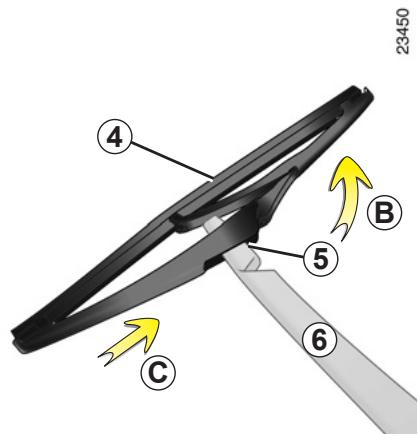

1 Surveillez l’état des balais d’essuievitre. Leur durée de vie dépend de vous : – ils doivent rester propres : nettoyez les balais, le pare-brise et la lunette arrière régulièrement avec de l’eau savonneuse ; – ne les utilisez pas lorsque le pare-brise ou la lunette arrière est sec ; – décollez-les du pare-brise ou de la lunette arrière lorsqu’ils n’ont pas fonctionné depuis longtemps. Dans tous les cas, changez-les dès que leur efficacité diminue : environ tous les ans. Avant d’utiliser l’essuie-vitre arrière, assurez-vous qu’aucun objet transporté ne gêne la course du balai.
Risque de blessures et/ou de détériorations.
d’essuie-vitre pour ouvrir ou fermer la porte de coffre.

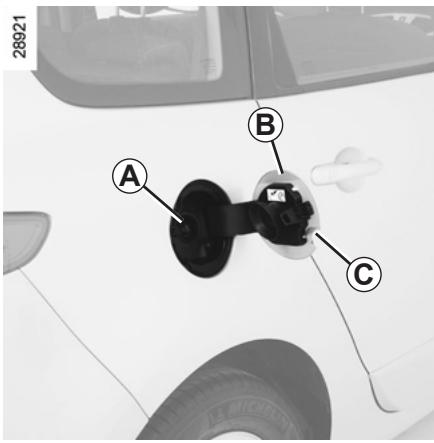

Pour le remplissage reportez-vous au paragraphe « remplissage carburant ». Pour fermer, repoussez le portillon avec la main jusqu’en butée.
Utilisez impérativement de l’essence sans plomb. L’Indice d’Octane (RON) doit être conforme aux indications portées sur l’étiquette située sur le portillon B. Reportez-vous aux « Caractéristiques moteurs » en chapitre 6.
Ne pas laver la zone de remplissage au nettoyeur haute pression. 1.82
Utilisez impérativement de l’essence sans plomb ou un carburant contenant au maximum 85 % d’éthanol (E85). Par grand froid, le démarrage du moteur peut être difficile, voire impossible. Pour éviter ce problème, utilisez de l’essence sans plomb ou, pour les véhicules qui en sont équipés, utilisez le réchauffeur intégré au moteur : branchez l’embout spécifique de la rallonge fournie dans la prise intégrée à la calandre et l’autre embout dans une prise 220V pendant au moins 6 heures avant un démarrage. Nota : lors de l’utilisation de ce carburant vous pouvez constater une surconsommation.
À la suite du premier arrêt automatique en fin de remplissage, il est possible de faire au maximum deux autres déclenchements afin de préserver un volume d’expansion. Lors du remplissage, veillez à ce qu’il n’y ait pas de pénétration d’eau. Le clapet A et son pourtour doivent rester propres. Versions essence L’utilisation d’essence au plomb endommagerait les dispositifs de dépollution et pourrait aboutir à une perte de la garantie. Afin d’empêcher un remplissage avec de l’essence plombée, la goulotte de remplissage du réservoir d’essence comporte un étranglement muni d’un système de sécurité qui ne permet d’utiliser qu’un pistolet distribuant de l’essence sans plomb (à la pompe).
En cas d’apparition d’une odeur persistante de carburant, veuillez :
(boîtiers électroniques, câblages, circuit carburant, injecteurs, capots de protection…) est rigoureusement interdite en raison des risques qu’elle peut présenter pour votre sécurité (sauf par le personnel qualifié du Réseau de la marque).
Diesel Après une panne due à l’épuisement complet du carburant, vous devez réamorcer le circuit avant d’essayer de redémarrer le moteur. Remplissez le réservoir avec au minimum 8 litres de gazole. Actionnez plusieurs fois la poire 1. Vous pouvez ensuite redémarrer le moteur. Si le moteur ne redémarre pas après plusieurs tentatives, faites appel à un Représentant de la marque.
2 500 tr/mn. Après ce kilométrage vous pourrez rouler plus vite mais ce n’est qu’après 6 000 km environ que votre véhicule donnera toutes ses performances.
Périodicité des révisions : reportezvous au document d’entretien de votre véhicule.
Périodicité des révisions : reportezvous au document d’entretien de votre véhicule.
Si une vitesse est engagée, appuyez sur la pédale d’embrayage jusqu’au démarrage du moteur.
« appuyer frein + START » ou « debrayer + START » ou « mettre sur P » s’affiche au tableau de bord ; – dans certains cas, il sera nécessaire de manœuvrer le volant tout en appuyant sur le bouton de démarrage 1 pour aider au déverrouillage de la colonne de direction, le message « tourner volant + START » vous en avertit.
Dans ce cas, la carte RENAULT ne doit pas se situer dans le coffre.
Pour disposer des autres fonctionnalités :
– véhicule situé dans une zone à forts rayonnements électromagnétiques. Le message « insérer la carte » apparaît au tableau de bord. Insérez la carte RENAULT jusqu’en butée dans le lecteur de carte 2.
Dès que vous accédez à votre véhicule, vous pouvez disposer de certaines fonctionnalités (radio, navigation, essuyage…).
Ne quittez jamais votre véhicule, carte RENAULT à l’intérieur en y laissant un enfant (ou un animal), même pour une courte durée. En effet, celui-ci pourrait se mettre en danger ou mettre en danger d’autres personnes en démarrant le moteur, en actionnant des équipements comme par exemple les lève-vitres ou encore verrouiller les portes. Risque de blessures graves.
Particularité Si la carte n’est plus dans le lecteur lorsque vous demandez l’arrêt moteur, le message « carte absente faire appui long » apparaît au tableau de bord : appuyez plus de deux secondes sur le bouton 1.
Carte dans le lecteur 2, appuyez sur le bouton 1 : le moteur s’arrête. Dans ce cas, le retrait de la carte du lecteur verrouille la colonne de direction.
Carte dans le véhicule, appuyez sur le bouton 1 : le moteur s’arrête. La colonne de direction se verrouille à l’ouverture de la porte conducteur ou au verrouillage du véhicule. Si la carte n’est plus dans l’habitacle lorsque vous demandez l’arrêt moteur, le message « carte absente faire appui long » apparaît au tableau de bord : appuyez plus de deux secondes sur le bouton 1. Moteur arrêté, les accessoires (radio…) utilisés à ce moment continuent de fonctionner pendant 10 minutes environ. À l’ouverture de la porte conducteur, les accessoires arrêtent de fonctionner.
Ne quittez jamais votre véhicule, carte RENAULT à l’intérieur en y laissant un enfant (ou un animal), même pour une courte durée. En effet, celui-ci pourrait faire démarrer le véhicule ou faire fonctionner des équipements électriques (lève-vitres…) et risquerait de se coincer une partie du corps (cou, bras, main…). Risque de blessures graves. Ne coupez jamais le contact avant l’arrêt complet du véhicule, l’arrêt du moteur entraîne la suppression des assistances : freins, direction… et des dispositifs de sécurité passive tels que airbags, prétensionneurs.
Des conditions de fonctionnement de votre véhicule telles que : – roulage prolongé avec témoin mini carburant allumé ; – utilisation d’essence plombée ; – utilisation d’additifs pour lubrifiants ou carburant non agréés. Ou des anomalies de fonctionnement telles que : – système d’allumage défectueux ou panne d’essence ou bougie débranchée se traduisant par des ratés d’allumage et des à-coups au cours de la conduite ; – perte de puissance, provoquent un échauffement excessif du pot catalytique, en diminuent l’efficacité, peuvent amener sa destruction et entraîner des dommages thermiques sur le véhicule.
En présentant régulièrement votre véhicule à un Représentant de la marque suivant les périodicités préconisées dans le document d’entretien, vous éviterez ces incidents.
Pour éviter d’endommager votre pot catalytique, n’insistez pas dans la tentative de démarrage (en utilisant votre démarreur, ou en poussant ou tirant votre véhicule) sans avoir identifié et traité la cause de la défaillance. Dans le cas contraire, ne tentez plus de démarrer le moteur et faites appel à un Représentant de la marque. Ne stationnez pas et ne faites pas tourner le moteur dans des endroits où des substances ou des matériaux combustibles tels que l’herbe ou des feuilles peuvent venir en contact avec un système d’échappement chaud.
Pour éviter tout incident par temps de gel :
– veillez à ne jamais laisser le niveau de gazole trop baisser dans le réservoir afin d’éviter la condensation de vapeur d’eau s’accumulant dans le fond du réservoir.
Cela est dû au nettoyage automatique du filtre à particules et est sans conséquence sur le comportement du véhicule.
Après remplissage effectué à la suite de l’épuisement complet du carburant, il est nécessaire de réamorcer le circuit à carburant : reportez-vous au paragraphe « réservoir à carburant » en chapitre 1 avant de redémarrer le moteur.
Véhicules à boîte de vitesses automatique : reportez-vous au paragraphe « Boîte de vitesses automatique » en chapitre 2. Les feux de recul s’allument dès l’enclenchement de la marche arrière, contact mis.
à ce que le frein à main soit totalement desserré (témoin rouge éteint), risque de sur-
Dans ce cas, tirez puis relâchez le contacteur 3 pour serrer le frein de parking assisté.
Le frein de parking assisté assure l’immobilisation du véhicule lors de l’arrêt du moteur par appui sur le bouton de démarrage/arrêt du moteur 1. Dans tous les autres cas, le calage moteur par exemple, le frein de parking assisté ne se serre pas automatiquement. Le mode manuel doit alors être utilisé. Pour certains pays, la fonction serrage automatique n’est pas activée. Reportez-vous au paragraphe « Fonctionnement manuel ».
Tirez le contacteur 3. Le témoin 2 et le témoin lument.
Contact mis, appuyez sur la pédale de frein puis appuyez sur le contacteur 3 : le témoin 2 et le témoin gnent.
– appuyez simultanément sur la pédale de frein et sur le contacteur 3 ; – retirez la carte RENAULT du lecteur.
Versions avec boîte de vitesses automatique
Représentant de la marque.
« panne du frein de parking », d’un bip sonore et dans certains cas du témoin
De plus, de par sa conception, ses réglages d’origine, sa consommation modérée, votre véhicule est conforme aux réglementations antipollution en vigueur. Il participe activement à la réduction d’émission de gaz polluants et aux économies d’énergie. Mais le niveau d’émission de gaz polluants et de consommation de votre véhicule dépend aussi de vous. Veillez à son bon entretien et à sa bonne utilisation.
Suivant véhicule, afin d’optimiser la consommation, un témoin au tableau de bord vous informe du meilleur moment pour engager le rapport supérieur ou le rapport inférieur :
[ Pour cela consultez un Représentant de la marque. – ralenti : celui-ci ne nécessite aucun réglage. – filtre à air, filtre à gazole : une cartouche encrassée diminue le rendement. Il faut la remplacer.
Il s’allume à la mise sous contact puis s’éteint au démarrage moteur. – S’il s’allume de façon continue, consultez au plus tôt un Représentant de la marque ; – s’il clignote, réduisez le régime moteur jusqu’à disparition du clignotement. Consultez au plus tôt un Représentant de la marque.

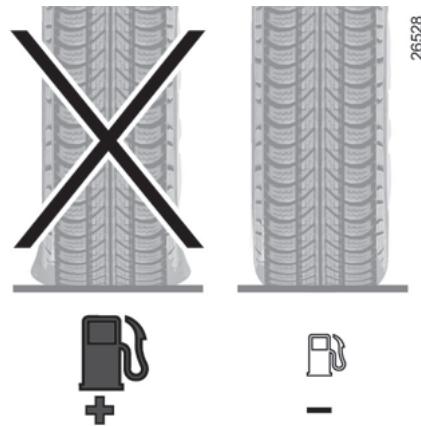

– Plutôt que de faire chauffer le moteur à l’arrêt, conduisez avec ménagement jusqu’à ce qu’il ait atteint sa température normale. – La vitesse coûte cher. – La conduite « sportive » coûte cher : préférez-lui la conduite « en souplesse ».
– Évitez les accélérations brutales. – Ne poussez pas le régime moteur sur les rapports intermédiaires. Utilisez donc toujours le rapport le plus élevé possible sans toutefois fatiguer le moteur. Sur version avec boîte de vitesses automatique restez de préférence en position D. – En côte, plutôt que d’essayer de maintenir votre vitesse, n’accélérez pas plus qu’en terrain plat : gardez de préférence la même position de pied sur l’accélérateur. – Double débrayage et coup d’accélérateur avant l’arrêt du moteur sont devenus inutiles sur les véhicules modernes. – Intempéries, routes inondées : Ne roulez pas sur une chaussée si la hauteur de l’eau dépasse le bord inférieur des jantes.
– Pour les véhicules équipés du conditionnement d’air, il est normal de constater une augmentation de la consommation de carburant (surtout en milieu urbain) durant son utilisation. Pour les véhicules équipés d’un conditionnement d’air sans mode automatique, arrêtez le système lorsque vous n’en avez plus l’utilité. Conseils pour minimiser la consommation et donc aider à préserver l’environnement :
– L’électricité « c’est du pétrole », éteignez tout appareil électrique lorsqu’il n’est plus vraiment utile. Mais (sécurité d’abord), gardez vos feux allumés dès que la visibilité l’exige (voir et être vu). – Utilisez plutôt les aérateurs. Rouler vitres ouvertes entraîne à 100 km/h : +4 % de consommation.
– Pour le trajet avec une caravane, pensez à utiliser un déflecteur agréé et n’oubliez pas de le régler.
Votre véhicule a été conçu avec la volonté de respecter l’environnement tout le long de sa durée de vie : lors de sa fabrication, pendant son utilisation et enfin pour sa fin de vie. Cet engagement se traduit par la signature du groupe Renault eco².
La fabrication de votre véhicule s’effectue dans un site industriel appliquant des démarches de progrès sur la réduction des impacts environnementaux vis-à-vis des riverains et de la nature (réduction des consommations d’eau et d’énergie, des nuisances visuelles et sonores, des rejets atmosphériques et aqueux, tri et valorisation des déchets).
– Les pièces usées et remplacées lors de l’entretien courant de votre véhicule (batterie, filtre à huile, filtre à air, piles…) et les bidons d’huile (vides ou remplis d’huile usagée) doivent être déposés auprès des organismes spécialisés.
Dans le but de préserver les ressources en matières premières, ce véhicule intègre de nombreuses pièces en matières plastiques recyclées ou en matières renouvelables (matières végétales ou animales telles que coton ou laine respectivement).
– Dans tous les cas, respectez les lois locales.

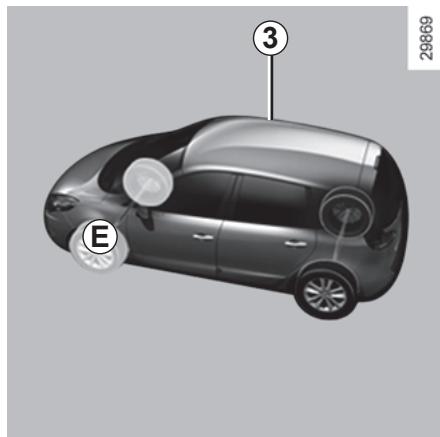

Lorsque le véhicule en est équipé, ce système surveille la pression de gonflage des pneumatiques.
Le système informe le conducteur sur l’ordinateur de bord 1 que les roues sont suffisamment gonflées et l’alerte en cas de pression insuffisante ou de fuite.
Cependant, la fonction n’intervient pas à la place du conducteur. Elle ne peut donc, en aucun cas, remplacer la vigilance, ni la responsabilité du conducteur. Vérifiez la pression des pneumatiques, y compris la roue de secours, une fois par mois.
Au cas où la vérification de la pression ne peut être effectuée sur les pneumatiques froids, il faut majorer les pressions préconisées de 0,2 à 0,3 bar (3 PSI). Il est impératif de ne jamais dégonfler un pneumatique chaud.
Le système connaît la pression de gonflage des pneumatiques. Les informations s’affichent suivant véhicule, au tableau de bord. Dans ce cas, elles apparaissent : – contact mis, en faisant défiler les informations de l’ordinateur de bord par un appui sur la commande 2 (reportez-vous au paragraphe « Ordinateur de bord » en chapitre 1) ; – ou en cas d’anomalie en roulage (reportez-vous en pages suivantes pour connaître les messages d’alerte).
(monte de pneumatiques hiver…), le système se réinitialise automatiquement au bout d’environ 2 minutes de roulage à une vitesse minimum de 20 km/h.
Le système pouvant prendre plusieurs minutes suivant le roulage, pour une bonne prise en compte des positions de roues et des pressions, vérifiez la pression des pneumatiques après toute intervention.
« Capteurs pneus absents » ou « capteurs pneus à contrôler » Une roue B, qui disparaît, indique une défaillance du capteur ou une absence de capteur sur cette roue (cas par exemple de la roue de secours montée sur le véhicule…).
à un Représentant de la marque si elle est crevée. Refaites la pression des pneumatiques si la roue est dégonflée, Ce message est accompagné du voyant ®.
La pression des pneumatiques n’est pas adaptée à la vitesse de roulage. Ralentissez ou gonflez les quatre pneumatiques à la « pression autoroute » (reportez-vous au paragraphe « Pression de gonflage des pneumatiques »). « Pression pneus à réajuster » Une roue C, qui devient pleine, signale une roue dégonflée.
Représentant de la marque si elle est crevée. Refaites la pression des pneumatiques si la roue est dégonflée. Ce message est accompagné du voyant ®.
L’afficheur 3 permet un rappel de cette information. « Capteurs pneus absents » ou « capteurs pneus à contrôler » La roue impliquée E apparait en blanc sur l’afficheur 4 et indique une défaillance du capteur ou une absence de capteur sur cette roue (cas par exemple de la roue de secours montée sur le véhicule…). L’afficheur 3 permet un rapel de cette information.
Remplacement roues/pneus
Consultez un Représentant de la marque pour le remplacement des pneumatiques et pour connaître les accessoires compatibles avec le système et disponibles dans le réseau de la marque : l’utilisation de tout autre accessoire pourrait affecter le bon fonctionnement du système.
Du fait de la spécificité des valves, n’utilisez que des équipements homologués par le réseau de la marque.
– du contrôle dynamique de conduite ESP avec contrôle du sous-virage et système antipatinage ASR ; – de l’assistance au freinage d’urgence avec, suivant véhicule, anticipation du freinage.
Cependant, les fonctions n’interviennent pas à la place du conducteur. Elles ne repoussent pas les limites du véhicule et ne doivent pas inciter à rouler plus vite. Elles ne peuvent donc, en aucun cas, remplacer la vigilance, ni la responsabilité du conducteur lors des manœuvres (le conducteur doit toujours être attentif aux événements soudains qui peuvent intervenir durant la conduite).
Chaque mise en œuvre du dispositif se manifeste par un tremblement de la pédale de frein. L’ABS ne permet en aucun cas d’améliorer les performances « physiques » liées à l’adhérence pneus-sol. Les règles de prudence doivent donc être impérativement respectées (distances entre les véhicules…).
Le freinage est toujours assuré ;
Représentant de la marque.
Contrôle dynamique de conduite ESP avec contrôle de sous-virage et système
(perte d’adhérence du train avant).
Principe de fonctionnement Un capteur au volant permet de connaître la trajectoire de conduite voulue par le conducteur. D’autres capteurs répartis dans le véhicule mesurent sa trajectoire réelle. Le système compare la volonté du conducteur à la trajectoire réelle du véhicule et corrige cette dernière, si nécessaire, en agissant sur le freinage de certaines roues et/ou sur la puissance du moteur, en cas de déclenchement du système le témoin au tableau de bord.
Principe de fonctionnement À l’aide de capteurs de roues, le système mesure et compare, à chaque instant, la vitesse des roues motrices et décèle leur emballement. Si une roue tend à patiner, le système freine celle-ci jusqu’à ce que la motricité redevienne compatible avec le niveau d’adhérence sous la roue. Le système agit aussi sur le régime moteur selon l’adhérence disponible sous les roues, indépendamment de l’action exercée sur la pédale d’accélérateur.
Le message « antipatinage désactivé » apparaît au tableau de bord pour vous en avertir.
Principe de fonctionnement Le système permet de détecter une situation de freinage d’urgence. Dans ce cas, l’assistance de freinage développe instantanément sa puissance maximum et peut déclencher la régulation ABS. Le freinage ABS est maintenu tant que la pédale de frein n’est pas relâchée.
Suivant véhicule, ceux-ci peuvent s’allumer en cas de forte décélération. Anomalie de fonctionnement Lorsque le système détecte une anomalie de fonctionnement, le message « système freinage à contrôler » s’affiche au tableau de bord accompagné du témoin ©. Consultez un Représentant de la marque. Anticipation du freinage Suivant véhicule, lorsque vous relâchez rapidement la pédale d’accélérateur, le système anticipe le freinage afin de diminuer les distances d’arrêt. Cas particuliers Lors de l’utilisation du régulateur de vitesse : – si vous utilisez la pédale d’accélérateur, lorsque vous la relâcherez le système peut se déclencher ; – si vous n’utilisez pas la pédale d’accélérateur, le système ne se déclenchera pas.
Aide au démarrage en côte Ce dispositif vous assiste lors d’un démarrage en côte. Il empêche le véhicule de reculer, en intervenant sur le serrage automatique des freins, lorsque le conducteur lève le pied de la pédale de frein pour actionner l'accélérateur. Fonctionnement du système Il fonctionne uniquement lorsque le levier de vitesses est en position autre que le point mort (position autre que N ou P pour les boîtes de vitesses automatiques) et que le véhicule est à l’arrêt complet (appui sur la pédale de frein). Le système retient le véhicule environ 2 secondes. Ensuite, les freins se desserrent (le véhicule roule en fonction de la pente).
Le conducteur peut dans tous les cas actionner la pédale de frein et ainsi empêcher le véhicule de reculer. L’aide au démarrage en côte ne doit pas être utilisée pour un arrêt prolongé : utilisez la pédale de frein. Cette fonction n'est pas conçue pour immobiliser le véhicule de manière permanente. Si nécessaire, utilisez la pédale de frein pour arrêter le véhicule. Le conducteur doit rester particulièrement vigilant sur les sols glissants ou peu adhérents et/ou en pente. Risques de blessures graves.
5 Contacteur général Marche/Arrêt.
Pour enregistrer la vitesse courante, pressez le contacteur 1 (+) : la vitesse limitée remplace les tirets et suivant véhicule, l’activation du limiteur est confirmée par l’allumage en orange de la zone du message. La vitesse minimum enregistrée sera de 30 km / h.
Conduite Lorsqu’une vitesse limitée est mémorisée, tant que cette vitesse n’est pas atteinte, la conduite est similaire à celle d’un véhicule non équipé d’un limiteur de vitesse. Dès que vous atteignez la vitesse enregistrée, toute action sur la pédale d’accélérateur ne permettra pas le dépassement de la vitesse programmée sauf en cas de besoin (voir paragraphe « Dépassement de la vitesse limitée »).
– le contacteur 2 (-) pour diminuer la vitesse.
« point dur »). Durant le temps de dépassement, la vitesse limitée clignote au tableau de bord accompagnée, suivant véhicule, de l’allumage en rouge de sa zone d’affichage. Ensuite dans la mesure du possible, relâchez la pédale d’accélérateur : la fonction limiteur de vitesse revient dès que vous atteignez une vitesse inférieure à la vitesse mémorisée. Impossibilité pour la fonction de tenir la vitesse limitée En cas de forte descente, la vitesse limitée ne peut être maintenue par le système : cette vitesse clignote au tableau de bord accompagnée, suivant véhicule, de l’allumage en rouge de sa zone d’affichage.
Arrêt de la fonction
La fonction limiteur de vitesse est suspendue lorsque vous agissez sur le contacteur 3 (O). Dans ce cas, la vitesse limitée reste mémorisée et le message « en mémoire » accompagné de cette vitesse apparaît au tableau de bord A.
Le régulateur de vitesse est une fonction qui vous aide à maintenir votre vitesse de roulage à une valeur constante que vous aurez choisie, appelée vitesse de régulation. Cette vitesse de régulation est réglable de façon continue à partir de 30 km/h.
4 Activation avec rappel de la vitesse de régulation mémorisée (R). 5 Contacteur général Marche/Arrêt.
à freiner en toutes circonstances), ni la responsabilité du conducteur. Le régulateur de vitesse ne doit pas être utilisé lorsque la circulation est dense, sur route sinueuse ou glissante (verglas, aquaplanage, gravillons) et lorsque les conditions météorologiques sont défavorables (brouillard, pluie, vent latéral…). Risque d’accident.
– par l’allumage du témoin ;
Attention, il est toutefois conseillé de garder les pieds à proximité des pédales pour être prêt à intervenir en cas d’urgence. 2.28
Dépassement de la vitesse de régulation
– le contacteur 1 (+) pour augmenter la vitesse, – le contacteur 2 (-) pour diminuer la vitesse.
Durant le temps de dépassement, la vitesse de régulation clignote au tableau de bord accompagnée, suivant véhicule, de l’allumage en rouge de sa zone d’affichage. Ensuite, relâchez la pédale d’accélérateur : après quelques secondes, le véhicule reprend automatiquement la vitesse de régulation initiale. Impossibilité pour la fonction de tenir la vitesse de régulation En cas de forte descente, la vitesse de régulation ne peut être maintenue par le système : cette vitesse clignote au tableau de bord accompagnée, suivant véhicule, de l’allumage en rouge de sa zone d’affichage.
La fonction est suspendue lorsque vous agissez sur : – le contacteur 3 (O) ; – la pédale de frein ; – la pédale d’embrayage ou le passa ge en position neutre pour les véhicules à boîte de vitesses automatique. Dans les trois cas, la vitesse de régulation reste mémorisée et le message « en mémoire » accompagné de cette vitesse apparaît au tableau de bord. La mise en veille est confirmée suivant véhicule : – par l’extinction du témoin ;
Arrêt de la fonction
Si une vitesse est mémorisée, il est possible de la rappeler, après vous être assuré que les conditions de circulation sont adaptées (trafic, état de la chaussée, conditions météorologiques…). Appuyez sur le contacteur 4 (R) si la vitesse du véhicule est supérieure à 30 km/h. Lors du rappel de la vitesse mémorisée l’activation du régulateur est confirmée suivant véhicule : – par l’allumage du témoin ;
à laquelle roule le véhicule qui est prise en compte.

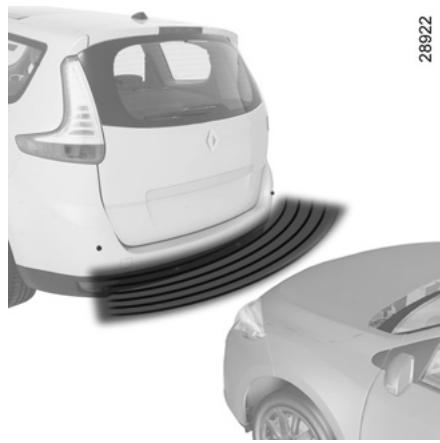

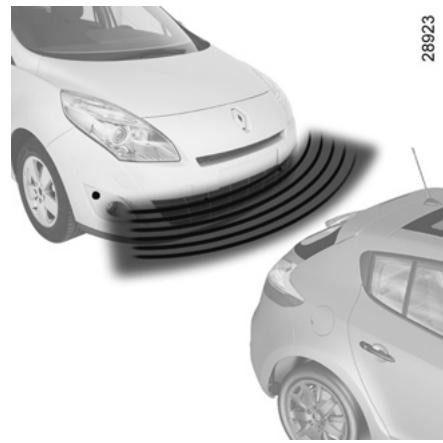

Principe de fonctionnement Des détecteurs à ultrasons, implantés (suivant véhicule) dans le bouclier arrière et/ou avant du véhicule, « mesurent » la distance entre le véhicule et un obstacle.
Nota : l’afficheur 1 permet de visualiser l’environnement du véhicule en complétant les bips sonores.
Elle ne peut donc, en aucun cas, remplacer la vigilance, ni la responsabilité du conducteur lors des manœuvres. Le conducteur doit toujours être attentif aux événements soudains qui peuvent intervenir durant la conduite : veillez donc toujours à ce qu’il n’y ait pas d’obstacles mobiles (tels qu’un enfant, un animal, poussette, vélo…) ou un obstacle trop petit ou trop fin (pierre de taille moyenne, piquet très fin…) lors de la manœuvre.
Fonctionnement Au passage de la marche arrière, la plupart des objets se trouvant à moins de 1,20 mètre environ de l’arrière du véhicule sont détectés, un bip sonore retentit et, suivant véhicule, l’afficheur 1 s’allume. Désactivation automatique de l’aide au parking arrière Le système se désactive : – lorsque la vitesse du véhicule est supérieure à 10 km/h environ ; – lorsque vous désenclenchez la marche arrière.
3 couleurs. Dans le cas où un obstacle est présent à l’avant et à l’arrière du véhicule, seul le plus proche sera pris en compte et le bip correspondant se fera entendre. Si un obstacle est détecté à la fois à l’avant et à l’arrière dans une zone de détection inférieure à 30 centimètres, alors des bips avant et arrière retentiront alternativement.
Le système se désactive : – lorsque la vitesse du véhicule est supérieure à 10 km/h environ ; – lorsque le véhicule est à l’arrêt plus de cinq secondes environ et qu’un obstacle proche est détecté (cas par exemple d’un embouteillage…) ; – lorsque vous êtes au point mort ou en position N ou P avec une boîte de vitesses automatique.
Afin d’éviter tout risque d’accident, faites contrôler votre véhicule par un Représentant de la marque.
Anomalie de fonctionnement
Lorsque le véhicule roule à une vitesse inférieure à 10 km/h environ, certaines sources de bruit (moto, camion, marteau-piqueur…) peuvent déclencher des bips sonores. 2.33
– C (vert) à environ 2 et 3 mètres du véhicule.
Ce système s’utilise d’abord à l’aide des gabarits (mobile pour la trajectoire et fixe pour la distance), puis lorsque la zone rouge est atteinte, aidez-vous de la représentation du bouclier pour vous arrêter précisément. Nota : suivant véhicule, vous pouvez régler certains paramètres. Reportezvous à la notice de l’équipement.
Les gabarits sont une représentation projetée sur sol plat, cette information est à ignorer lorsqu’elle se superpose à un objet vertical ou posé au sol.
(tels qu’un enfant, un animal, une poussette, un vélo…) ou un obstacle trop petit ou trop fin (pierre de taille moyenne, piquet très fin…) lors de la manœuvre.
(neige, véhicule au soleil…), la vision de la caméra peut être perturbée. Lorsque le coffre est ouvert ou mal fermé, le message «coffre ouvert» apparaît au tableau de bord (risque de mauvaise information à l’écran).

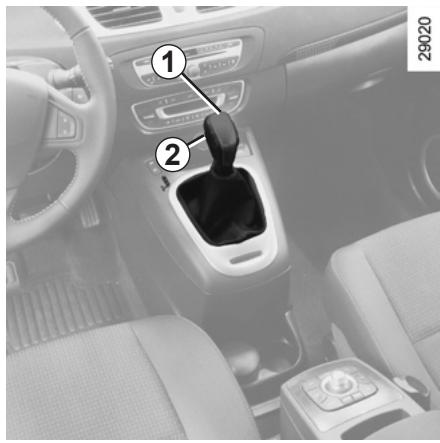

Conduite en mode automatique
Pied sur la pédale de frein (le témoin c sur l’afficheur 3 s’éteint), quittez la position P.
« l’automatisme » tient compte de la charge du véhicule, du profil de la route et du style de conduite choisi. Conduite économique Sur route, laissez toujours le levier en position D, la pédale d’accélérateur étant maintenue peu enfoncée, les rapports passeront automatiquement à un régime moteur plus bas. Accélérations et dépassements Enfoncez franchement et à fond la pédale d’accélérateur (jusqu’à dépasser le point dur de la pédale). Cela permettra, dans la mesure des possibilités du moteur, de rétrograder sur le rapport optimal.
– Si le profil de la route et sa sinuosité ne permettent pas de se maintenir en mode automatique (ex : en montagne), il est conseillé de passer en mode manuel. Ceci afin d’éviter des passages de vitesses successifs voulus par « l’automatisme » en montée, et d’obtenir un freinage moteur en cas de longues descentes.
– pour monter les rapports de vitesse, donnez des impulsions vers l’avant. Le rapport de vitesse engagé apparaît au tableau de bord.
De même, pour éviter des « fausses manœuvres », le changement de rapport peut être refusé par « l’automatisme » : dans ce cas l’affichage du rapport clignote quelques secondes pour vous en avertir.
Par temps très froid, le système peut interdire le passage des rapports en mode manuel le temps que la boîte de vitesses atteigne la bonne température.
Anomalie de fonctionnement – En roulant, si le message « boîte vitesses à contrôler » apparaît au tableau de bord, il indique une défaillance. Consultez au plus tôt un Représentant de la marque.
2 3 – Dépannage d’un véhicule à boîte automatique, reportez-vous au paragraphe « Remorquage » en chapitre 5.

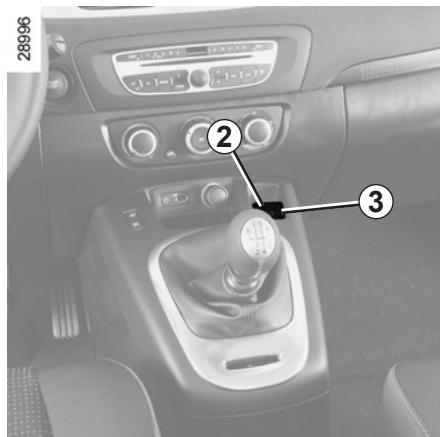

Pour cela, déclippez la base du levier de vitesses en commençant par le côté situé sous les commandes A de climatisation, appuyez sur le bouton 3 et appuyez simultanément sur le bouton de déverrouillage 2 situé sur le levier.
Manœuvrez le curseur 3 vers la droite ou vers la gauche pour diriger le flux d’air. Tournez la molette 4 vers : Ne rien introduire dans le circuit de ventilation du véhicule (par exemple en cas de mauvaise odeur…). Risque de dégradation ou d’incendie. 3.3

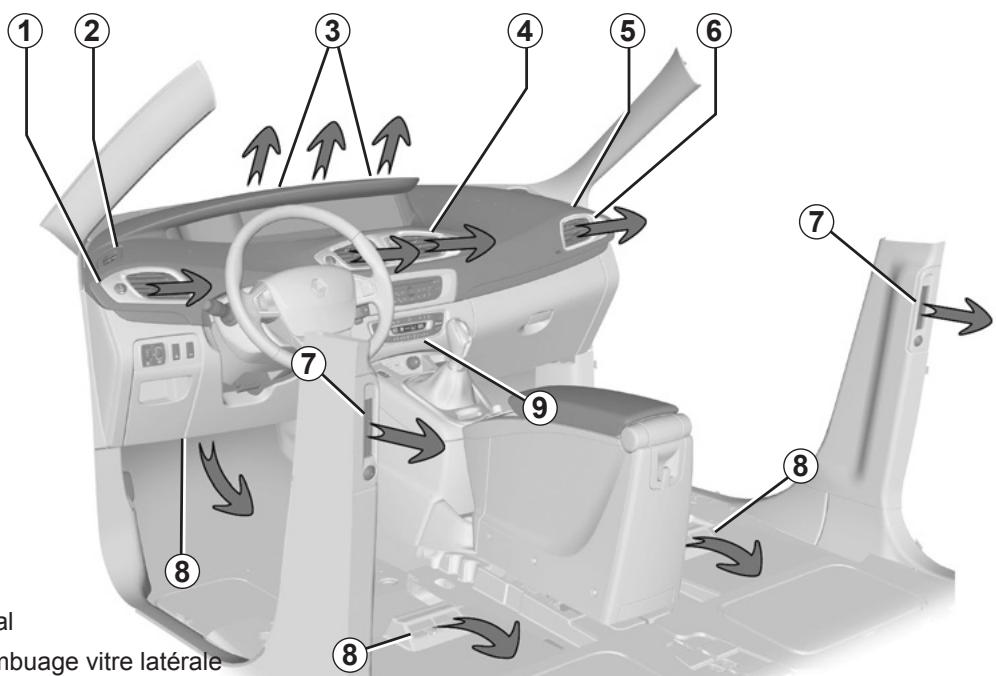

4 Répartition de l’air dans l’habitacle. 5 Dégivrage/désembuage de la lunette arrière et, suivant véhicule, des rétroviseurs. 6 Recyclage de l’air.
Mise en service ou arrêt de l’air conditionné
L’utilisation de l’air conditionné permet : – d’abaisser la température à l’intérieur de l’habitacle ; – d’éliminer la buée plus rapidement.
La ventilation dans l’habitacle est « à air soufflé ». C’est le ventilateur qui détermine la quantité d’air. La vitesse du véhicule influe néanmoins.
Mise en service du recyclage d’air
Dans ces conditions, l’air est pris dans l’habitacle et il est recyclé sans admission d’air extérieur.
(circulation en zone polluée…) ; – de refroidir plus rapidement la température de l’habitacle.
Tournez les commandes 1, 2 et 4 sur la
Il est donc conseillé de repasser en fonctionnement normal (air extérieur) en appuyant de nouveau sur le bouton 6 dès que le recyclage d’air n’est plus nécessaire. 3.5

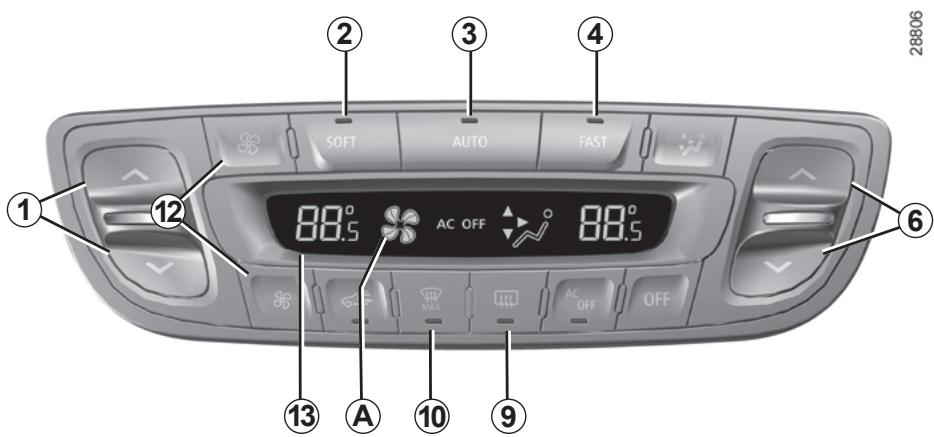

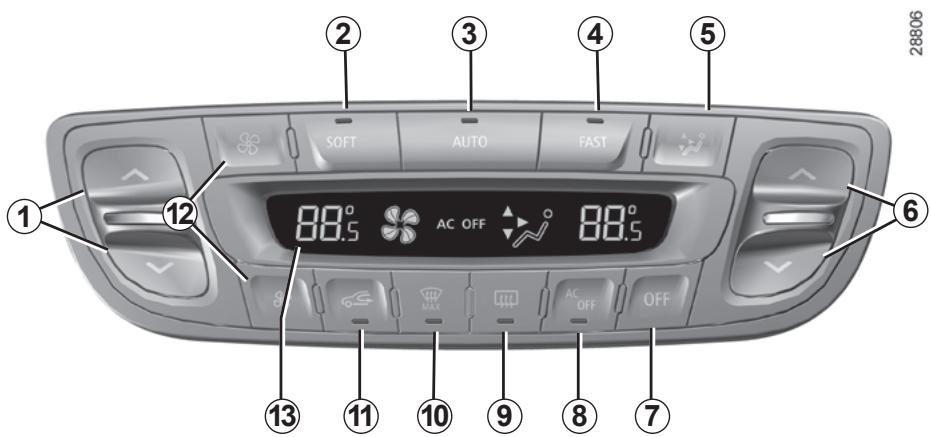

7 Arrêt du système. 8 Air conditionné.
12 Vitesse de ventilation. 13 Afficheur.
optimisant la consommation. Le système agit sur la vitesse de ventilation, la répartition d’air, le recyclage d’air, la mise en route ou l’arrêt du conditionnement d’air et la température de l’air. Ce mode est composé de trois programmes au choix : AUTO : optimisation de l’atteinte du niveau de confort choisi en fonction des conditions extérieures. Appuyez sur la touche 3. SOFT : adoucit l’atteinte du niveau de confort souhaité. Le niveau de confort est ensuite maintenu de manière plus douce et silencieuse. Appuyez sur la touche 2. FAST : accentue l’action du système pour atteindre rapidement le niveau de confort souhaité. Utilisez ce programme lorsque vous transportez des passagers arrière. Appuyez sur la touche 4.
2 Vous pouvez toujours ajuster la vitesse de ventilation en appuyant sur les touches 12 pour augmenter ou diminuer la vitesse de ventilation. Dans ce cas, la vitesse de ventilation, qui n’est plus gérée par l’automatisme, apparaît dans la zone A de l’afficheur 13.
(suivant véhicule). Elle impose la mise en service automatique du conditionnement d’air et du dégivrage de la lunette arrière. Appuyez sur la touche 9 pour arrêter le fonctionnement de la lunette arrière dégivrante, le témoin intégré s’éteint. Vous pouvez modifier la vitesse de ventilation : appuyez sur la touche 12. Pour sortir de cette fonction, vous pouvez appuyer : – de nouveau sur la touche 10, – sur l’une des touches 2, 3 ou 4.
Vous pouvez toujours modifier le choix du système, dans ce cas, le témoin de la touche 3 s’éteint et la fonction modifiée, qui n’est plus gérée par le système, s’affiche sur l’afficheur 13. Pour revenir en mode automatique, appuyez sur un des programmes AUTO, SOFT ou FAST.
Modification de la répartition de l’air dans l’habitacle Il y a cinq possibilités de répartition d’air. Appuyez sur le contacteur 5 pour les faire défiler. Les flèches situées dans la zone B de l’afficheur 13 se combinent pour vous informer de la répartition choisie :
– de refroidir plus rapidement la température de l’habitacle.
recyclage d’air n’est plus nécessaire. Le désembuage/dégivrage reste dans tous les cas prioritaire sur le recyclage de l’air. 3.10
« voir clair » pour l’éliminer puis privilégiez l’usage de l’air conditionné en mode automatique pour éviter sa formation. Si la buée persiste, utilisez le programme FAST.
Présence d’eau sous le véhicule. Après utilisation prolongée de l’air conditionné, il est normal de constater une présence d’eau provenant de la condensation sous le véhicule.
Il est normal de constater une augmentation de la consommation de carburant (surtout en milieu urbain) durant l’utilisation du conditionnement d’air. Pour les véhicules équipés d’un conditionnement d’air sans mode automatique, arrêtez le système lorsque vous n’en avez plus l’utilité. Conseils pour minimiser la consommation et donc aider à préserver l’environnement : Roulez aérateurs ouverts et vitres fermées.
D’une manière générale, en cas d’anomalie de fonctionnement, consultez un Représentant de la marque. – Baisse d’efficacité au niveau du dégivrage, du désembuage ou de l’air conditionné. Cela peut provenir de l’encrassement de la cartouche du filtre habitacle. – Non-production d’air froid. Vérifiez le bon positionnement des commandes et le bon état des fusibles. Sinon arrêtez le système.
Entretien Consultez le document d’entretien de votre véhicule pour connaître les périodicités de contrôle.
Ne quittez jamais votre véhicule, carte Renault à l’intérieur en y laissant un enfant (ou un animal), même pour une courte durée. En effet, celui-ci pourrait se mettre en danger ou mettre en danger d’autres personnes en démarrant le moteur, en actionnant des équipements comme par exemple les lève-vitres ou le toit ouvrant électrique. En cas de coincement d’une partie du corp, inversez aussitôt le sens de la course de la vitre en appuyant sur le contacteur concerné. Risque de blessures graves.
Appuyez ou tirez à fond et brièvement sur le contacteur d’une vitre : la vitre se relève ou s’abaisse complètement. Une action sur le contacteur arrête le fonctionnement de la vitre.
1 pour le côté conducteur ; 2 pour le côté passager avant ; 3 et 5 pour les passagers arrière. Des places passagers agissez sur le contacteur 6. Nota : lorsqu’une vitre rencontre une résistance en fin de course (doigts, branche d’arbre…) elle s’arrête puis redescend de quelques centimètres.
Fermeture à distance des vitres
RENAULT désactive le mode mains libres.
– fermeture : amenez le bouton 7 en position 0.
– fermeture : tirez une poignée 9 jusqu’à l’encliqueter dans le verrou.
Représentant de la marque. Toit ouvrant électrique Si le toit refuse de se refermer, tournez le bouton 7 en position 0 puis appuyez sur le bouton 8 jusqu’à la fermeture complète du toit : consultez un Représentant de la marque.
De manière générale, lorsque le toit est chargé, il est déconseillé de manœuvrer le toit ouvrant. Avant de manipuler le toit ouvrant, vérifiez les objets et/ou accessoires (porte-vélos, coffre de toit…) montés sur les barres de toit : ils doivent être bien disposés et arrimés et leur encombrement ne doit pas empêcher le bon fonctionnement du toit ouvrant. Adressez-vous à un Représentant de la marque, pour connaître les adaptations possibles.
Suivant véhicule, le conducteur peut interdire le fonctionnement des lève-vitres arrière et des portes arrière en appuyant sur le contacteur 4. L’allumage du témoin intégré au contacteur confirme la condamnation. Responsabilité du conducteur Ne quittez jamais votre véhicule, carte RENAULT à l’intérieur en y laissant un enfant (ou un animal), même pour une courte durée. En effet, celui-ci pourrait se mettre en danger ou mettre en danger d’autres personnes en démarrant le moteur, en actionnant des équipements comme par exemple les lèvevitres ou le toit ouvrant électrique. En cas de coincement d’une partie du corps, inversez aussitôt le sens de la course de la vitre en appuyant sur le contacteur concerné. Risque de blessures graves.

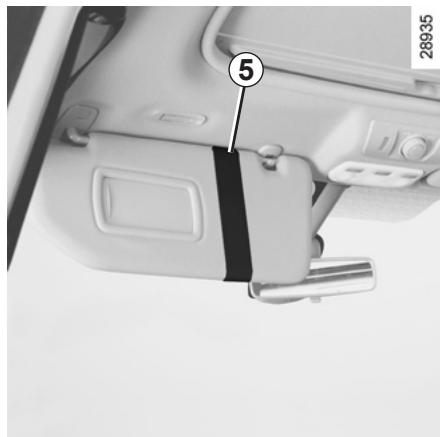

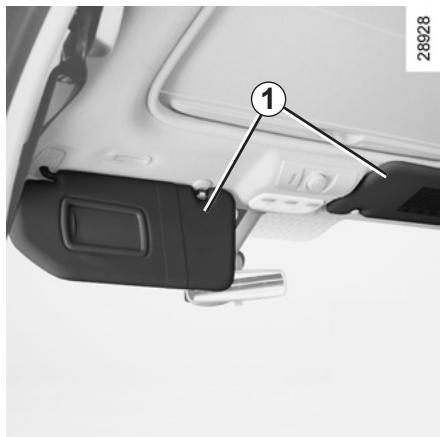

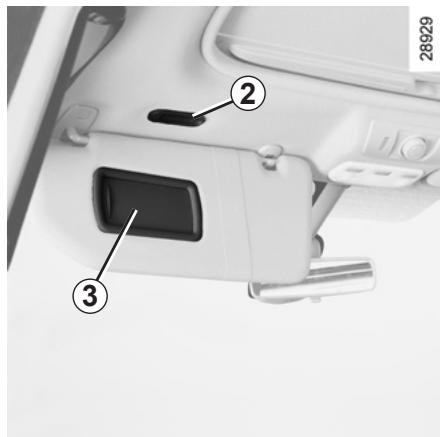

Tirez le pare-soleil à l’aide des languettes 6, vers le haut, jusqu’à les engager dans leur crochet 5 (assurez-vous du bon encliquetage).
Aucun objet ne doit se trouver sur le plancher (place avant conducteur) : en effet, en cas de freinage brusque, ces objets risquent de glisser sous le pédalier et d’empêcher son utilisation.

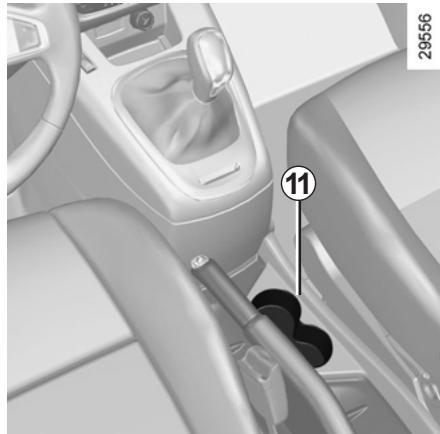

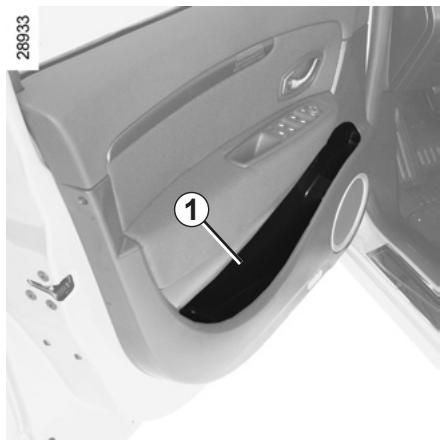

Ce vide-poches peut accueillir des documents de format A4, une grande bouteille d’eau…
Lors de la prise de virage, d’accélération ou de freinage, veillez à ce que le récipient maintenu à l’aide du porte-canettes ne déborde pas. Risque de brûlures si le liquide est chaud et/ou d’écoulement.
« ouverts » de manière à ce qu’il ne puisse pas être projeté sur les occupants lors d’un virage ou d’un freinage brusque.

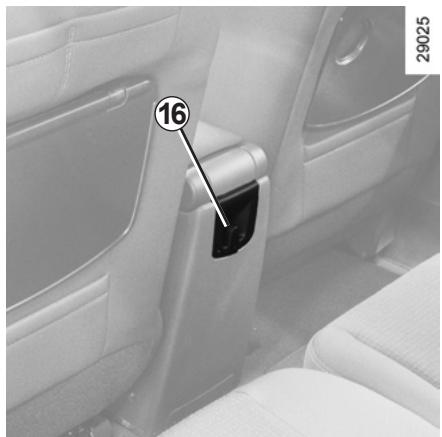

Particularité des trappes aux pieds des passagers arrière Les couvercles des trappes peuvent se déposer : une fois ouvert, tirez dessus.
1 Pour ouvrir, soulevez le couvercle. Pour le vider, tirez sur l’ensemble.
Risque d’incendie.
Introduisez les tiges dans les fourreaux, appuyez sur la languette 1 et descendez l’appui-tête.

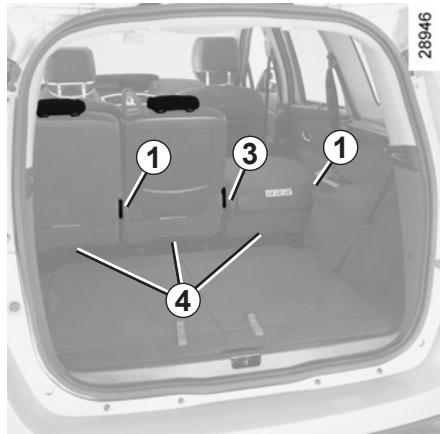

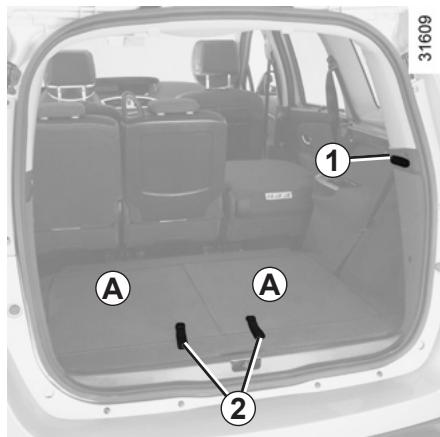

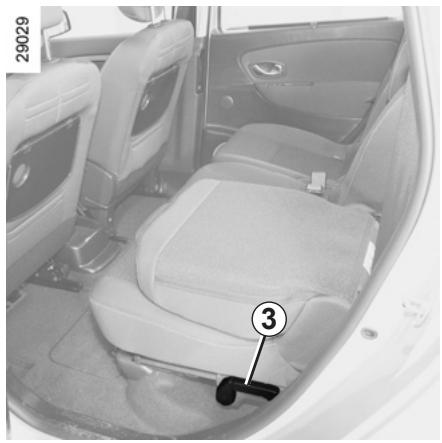

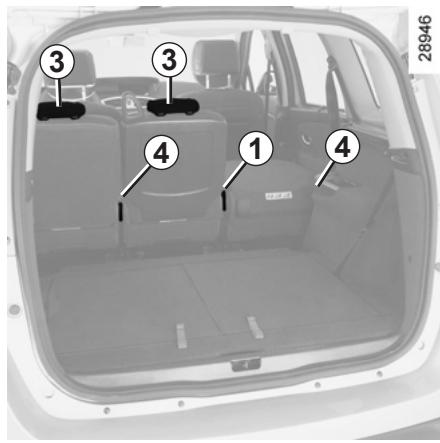

3 1 Pour incliner le dossier Soulevez la poignée 4 ou tirez sur la sangle 1 et inclinez le dossier jusqu’à la position désirée. Pour des raisons de sécurité, effectuez ces manipulations véhicule, à l’arrêt.
Levez la commande 2, le dossier du siège s’abaisse et relevez le siège au maximum vers l’avant. Siège sans commande 2 Levez la commande 1 ou tirez sur la sangle 3 et basculez le dossier du siège en position tablette. Ensuite, levez la commande 4 ou tirez la sangle 5 et relevez le siège au maximum vers l’avant.
Abaissez le siège jusqu’à son verrouillage au plancher (mouvement A). Assurez-vous de son bon verrouillage.
Lors de l’installation des sièges latéraux, assurez-vous que le boîtier de ceinture est situé côté intérieur du véhicule.
6 Relâchez la poignée et accompagnez le siège jusqu’au plancher. Sortez le siège du véhicule en le soulevant à l’aide de la poignée 6.

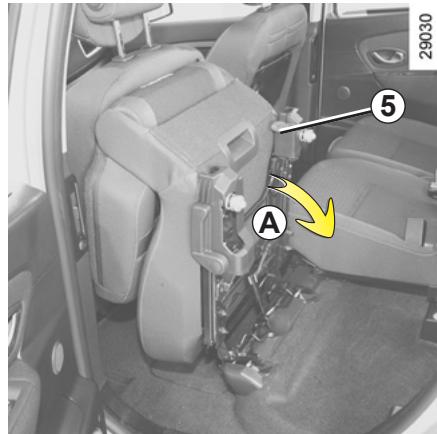

Basculez le siège au maximum vers l’avant mouvement B (la poignée 7 se verrouille). Nota : il peut être nécessaire d’avancer le siège passager et/ou conducteur et d’abaisser le dossier pour que le siège soit basculé au maximum vers l’avant. Abaissez le siège jusqu’à son verrouillage au plancher. Assurez-vous de son bon verrouillage.
Dans le cas d’utilisation de housse de sièges, veillez à ce qu’elles ne gênent pas le verrouillage du dossier. Veillez à bien positionner les ceintures. Repositionnez les appuis-tête.
– appuyez sur le dossier (zones A) du siège pour le verrouiller et assurezvous de son bon verrouillage. Nota : les crochets 1 servent à maintenir les boucles de ceintures.

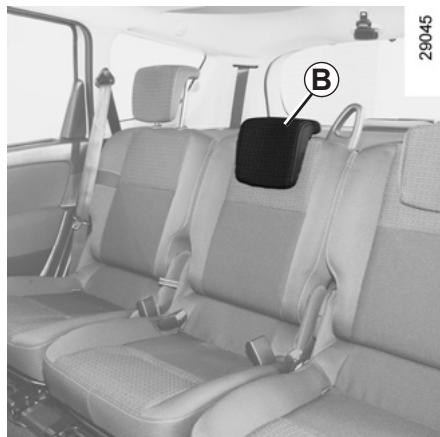

– montez l’appui-tête.
– veillez à ce que personne ne soit à proximité des parties en mouvement ; – veillez à préserver un espace suffisant autour du siège ; – veillez à ce que rien n’encombre la partie réservée au rangement du siège dans le coffre. Pour des raisons de sécurité, effectuez ces manipulations véhicule à l’arrêt.
– tirez sur le siège arrière de deuxième rangée pour le remettre en position tablette ; – relevez le dossier du siège.

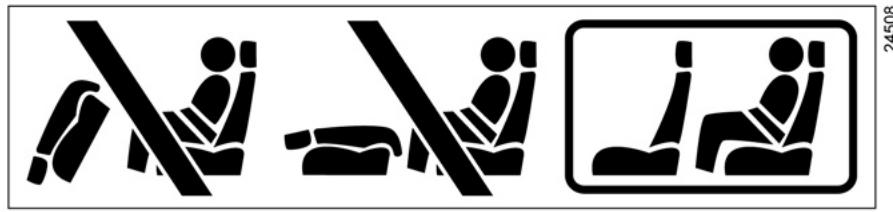

Il est interdit de rouler avec un dossier ou un siège rabattu en siège arrière de deuxième rangée alors qu’un passager occupe le siège arrière de troisième rangée. L’étiquette située au dos des sièges vous le rappelle.
Pour fermer Abaissez la porte de coffre en vous aidant, dans un premier temps, des poignées intérieures 2.
manuellement de l’intérieur : – accédez au coffre en basculant le(s) dossier(s) de la banquette arrière ; – insérez un crayon, ou un objet similaire, dans la cavité 3 et faites coulisser l’ensemble comme indiqué sur le dessin ; – poussez la porte de coffre pour l’ouvrir.
En cas de freinage brusque ou d’accident ils sont susceptibles de mettre en danger les occupants du véhicule.

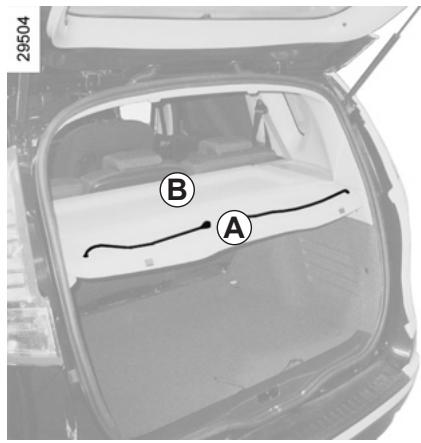

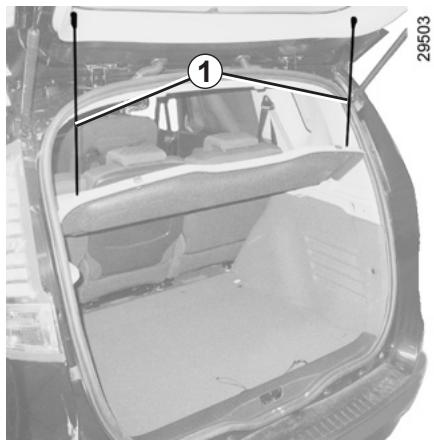

Poussez le cache-bagages vers la droite (mouvement A) et soulevez le côté gauche (mouvement B) de l’enrouleur. Pour la repose du cache-bagages, engagez le côté droit puis poussez-le vers la droite (mouvement A) et abaissez le côté gauche de l’enrouleur dans son logement.
Insérez le côté gauche de l’enrouleur dans le rangement puis le côté droit. Positionnez le cache-bagage de façon à ce qu’il ne dépasse pas du rangement. Pour verrouiller le couvercle du logement 3, abaissez les anneaux 2.
2 Placez toujours les objets transportés de façon à ce que les plus lourds soient en appui contre le dossier de la banquette arrière. 3.36 dimension soit en appui contre le dossier de la banquette arrière, ce qui est le cas pour les chargements usuels (exemple A) ou contre les dossiers des sièges avant B lorsque les dossiers de la banquette arrière sont rabattus. Si vous devez poser des objets sur le dossier rabattu, il est impératif de retirer les appuis-tête avant de rabattre le dossier de manière à plaquer le plus possible le dossier contre l’assise.

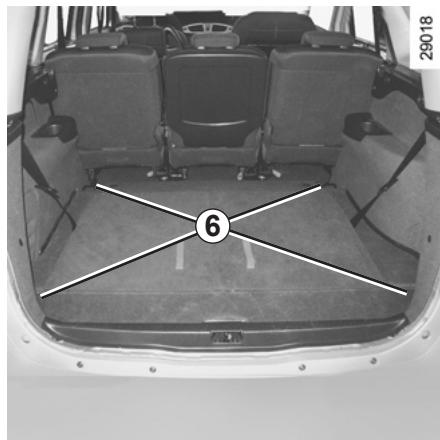

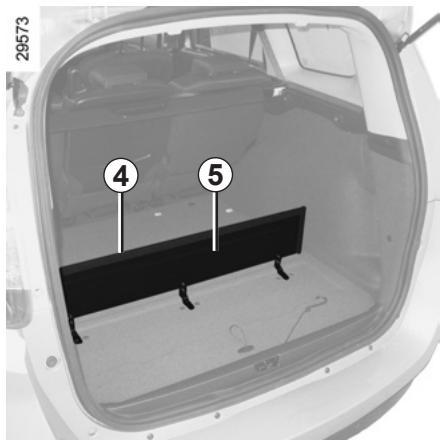

Utilisez, lorsque le véhicule en est équipé, les points d’arrimage situés sur le plancher du coffre. Le chargement doit être fait de manière à ce qu’aucun objet ne puisse être projeté en avant sur les occupants lors d’un freinage brusque. Bouclez les ceintures de sécurité des places arrière même lorsqu’il n’y a pas d’occupant.

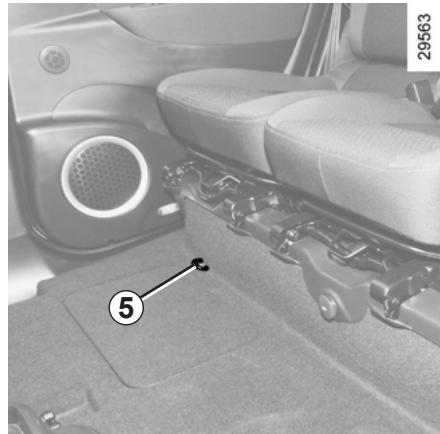

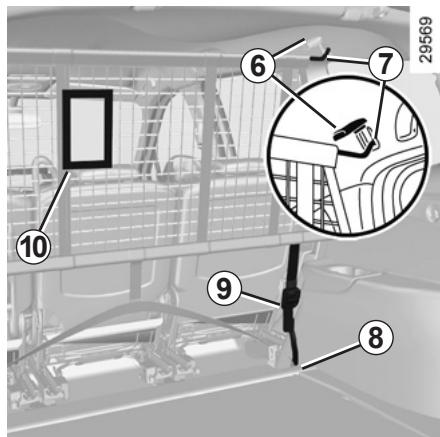

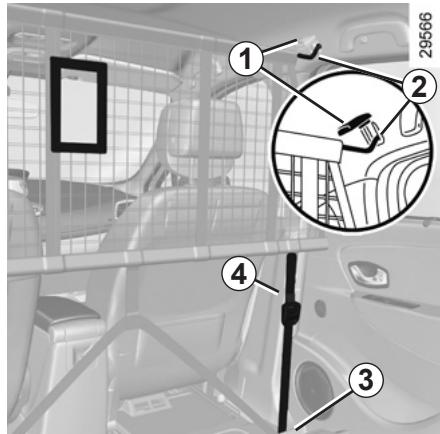

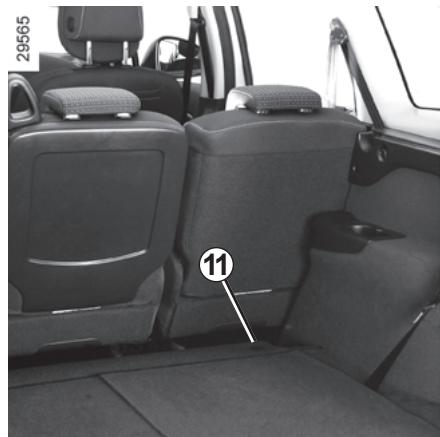

À l’intérieur du véhicule de chaque côté :
– réglez la sangle 4 du filet de manière à ce qu’il soit bien tendu.
– introduisez la tringle supérieure du filet 2 dans les points d’ancrage ;
10 kg. Risques de blessures. 3.38
– levez le cache 6 pour accéder au rail servant de fixation supérieure du filet ;
Lorsque les barres de toit d’origine, et homologuées par nos services techniques, sont livrées avec des vis, utilisez exclusivement celles-ci pour la fixation des barres de toit sur le véhicule.
Pour le montage des barres et les conditions d’utilisation, consultez la notice de montage de l’équipement. Il est conseillé de garder cette notice avec les autres documents de bord. Charge admise sur la galerie de toit : reportez-vous au paragraphe « Masses » en chapitre 6.
Radio 1 Lecteur CD ou DVD (suivant véhicule, le lecteur est intégré à la radio 1, dans la boîte à gants passagers 2 ou sous l’assise A du siège passager) Commande centrale 3 Prise multimédia 4 Nous vous rappelons la nécessité de respecter la législation en vigueur concernant l’utilisation de ce type d’appareil.

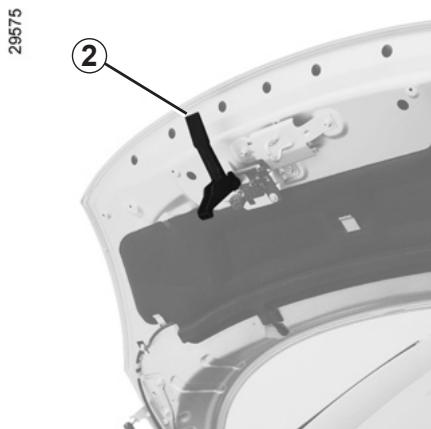

Levez le capot, accompagnez-le, il est maintenu à l’aide d’un vérin.
Risque de blessures. 4.2
S’assurer que rien ne vient gêner l’ancrage de verrouillage (gravier, chiffon…).
Représentant de la marque.

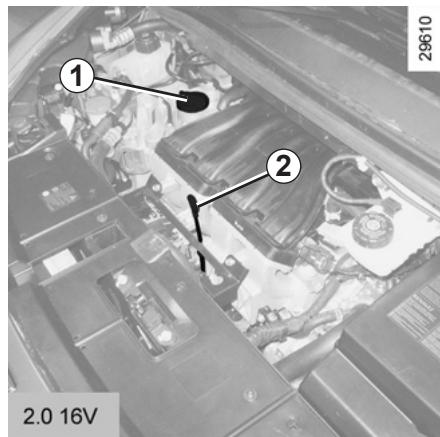

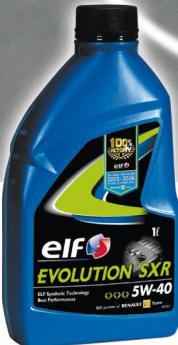

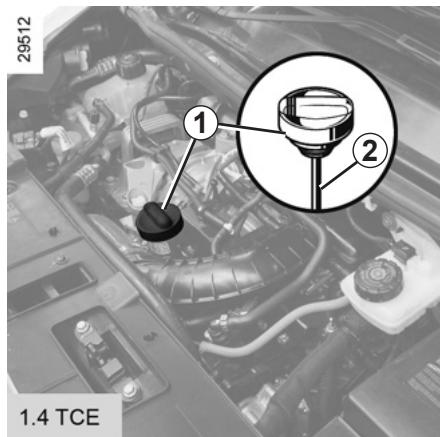

Un moteur consomme de l’huile pour le graissage et le refroidissement des pièces en mouvement et il est normal de faire un appoint d’huile entre deux vidanges.
Représentant de la marque. Périodicité : vérifiez périodiquement votre niveau d’huile et, en tout cas, avant chaque grand voyage sous peine de risquer de détériorer votre moteur.

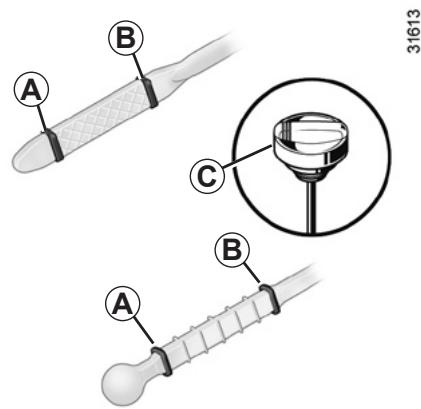

La lecture doit être faite sur sol horizontal et après un arrêt prolongé du moteur. Pour connaître le niveau d’huile exact et s’assurer que le niveau maximum n’est pas dépassé (risque d’endommagement du moteur), il est impératif d’utiliser la jauge. Reportez-vous en pages suivantes. L’afficheur au tableau de bord alerte uniquement lorsque le niveau d’huile est au minimum.

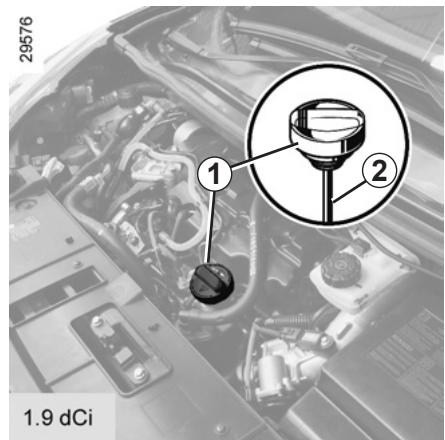

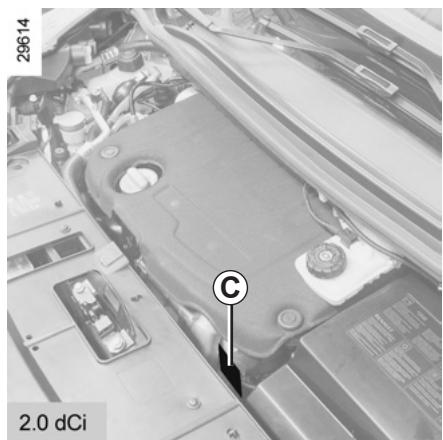

« bouchon-jauge » C, vissez complètement le bouchon) ; – sortez la jauge de nouveau ; – lisez le niveau : il ne doit jamais descendre en dessous du « mini » A ni dépasser le « maxi » B. Une fois le niveau lu, veillez à enfoncer la jauge jusqu’en butée ou à visser complètement le bouchon-jauge.
La lecture du niveau ne doit se faire qu’à l’aide de la jauge comme expliqué précédemment. Si le niveau maxi est dépassé ne émarrez pas votre véhicule et d faites appel à un Représentant de la marque.
2 litres suivant moteur) ;

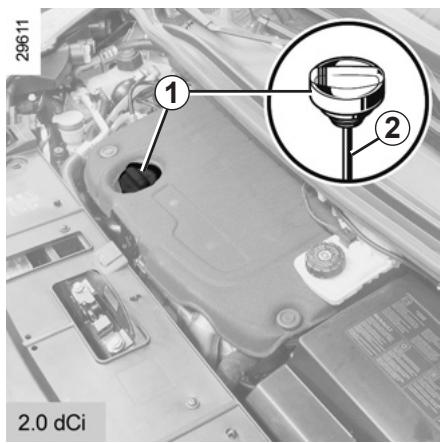

Ne dépassez pas le niveau « maxi » et n’oubliez pas de remettre le bouchon 1 et la jauge 2. 4.4
Risque de blessures.
Services Techniques qui vous assurent : – une protection antigel ; – une protection anticorrosion du circuit de refroidissement.
Moteur à l’arrêt et sur sol horizontal, le niveau à froid doit se situer entre les repères « MINI » et « MAXI » indiqués sur le bocal de liquide de refroidissement 1. Complétez ce niveau à froid avant qu’il n’atteigne le repère « MINI ».
Risque de blessures.
être effectuée sur le circuit de refroidissement lorsque le moteur est chaud. Risque de brûlures.
répétée du niveau, consultez un Représentant de la marque.
Si vous souhaitez vérifier par vousmême l’état de l’usure des disques et des tambours procurez-vous le document expliquant la méthode de contrôle disponible dans le réseau de la marque ou sur le site internet du constructeur.
Périodicité de remplacement Reportez-vous au document d’entretien de votre véhicule.
Il est à contrôler souvent et, en tout cas, chaque fois que vous sentez une différence même légère de l’efficacité de freinage. Le contrôle du niveau se fait moteur à l’arrêt et sur sol horizontal.
Risque de blessures. 4.7
Périodicité de remplacement des éléments filtrants : reportez-vous au document d’entretien de votre véhicule.

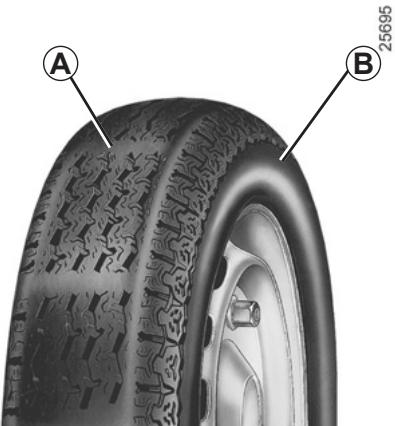

A Sécurité pneumatique et monte de chaînes
« Pneumatiques » du chapitre 5 pour connaître les conditions d’entretien et, suivant les versions, les conditions de monte de chaînes du véhicule. Particularité Pour les véhicules utilisés à pleine charge (Masse Maxi Autorisée en Charge) et tractant une remorque. La vitesse maximale doit être limitée à 100 km/h et la pression des pneumatiques augmentée de 0,2 bar. Pour connaître les masses, reportezvous au paragraphe « Masses » au chapitre 6.
Ils doivent : soit être identiques à ceux d’origine, soit correspondre à ceux préconisés par un Représentant de la marque.

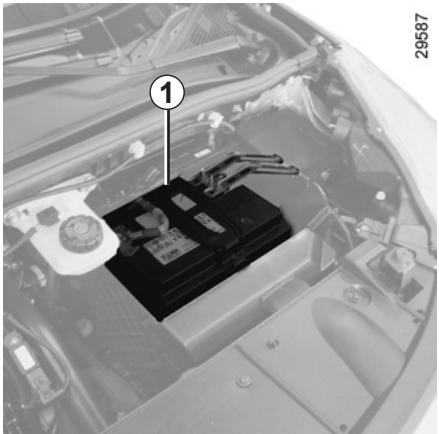

« batterie en charge » apparaît au tableau de bord pendant toute la durée de charge. L’état de charge de votre batterie peut diminuer surtout si vous utilisez votre véhicule : – sur de petits parcours ;
Tenez toute flamme, tout point incandescent et toute étincelle éloignés des éléments de la batterie : risque d’explosion.
Représentant de la marque.
Consultez un Représentant de la marque.
– 2F lamme nue interdite et défense de fumer ; – 3 protection obligatoire de la vue ; – 4 tenir éloigné des enfants ; – 5 matières explosives ; – 6 se reporter à la notice ; – 7 matières corrosives. Lors des interventions à proximité du moteur, celuici peut être chaud. De plus, le motoventilateur peut se mettre en route à tout instant. Risque de blessures.
Protection contre les agents corrosifs Bien que votre véhicule bénéficie des techniques anticorrosion très performantes, il n’en demeure pas moins soumis à l’action : – d’agents atmosphériques corrosifs – pollution atmosphérique (villes et zones industrielles), – salinité de l’atmosphère (zones maritimes surtout par temps chaud), – conditions climatiques saisonnières et hygrométriques (sel répandu sur la chaussée en hiver, eau de nettoyage des rues…). – d’actions abrasives Poussière atmosphérique et sable ramenés par le vent, la boue, les gravillons projetés par d’autres véhicules…
– Dégraisser ou nettoyer les éléments mécaniques (ex. : compartiment moteur), dessous de caisse, pièces avec charnières (ex. : intérieur de la trappe à carburant) et plastiques extérieurs peints (ex. : pare-chocs) à l’aide d’appareils de nettoyage haute pression ou de pulvérisations de produits non homologués par nos services techniques. Sans précautions d’usage, cela pourrait provoquer des risques d’oxydation ou de mauvais fonctionnement.
– Rouler souvent dans la neige et la boue sans laver le véhicule et particulièrement les passages de roues et le dessous de caisse.
– Gratter la boue ou des salissures pour les enlever sans les détremper. – Laisser s’accumuler les souillures extérieures. – Laisser la rouille se développer à partir de blessures accidentelles.
Pour ne pas perdre le bénéfice de ces techniques, un minimum de précautions s’impose pour vous assurer pleinement contre ces risques.
Ce qu’il faut faire – Lavez fréquemment votre véhicule, moteur arrêté, avec des shampooings sélectionnés par nos services (jamais de produits abrasifs) et en rinçant abondamment au jet : – les retombées résineuses des arbres ou les pollutions industrielles ; – la fiente d’oiseaux qui produit une réaction chimique avec la peinture amenant à une action décolorante rapide pouvant aller jusqu’au décollement de la peinture ; Il est impératif de laver immédiatement le véhicule pour enlever ces taches, car il sera impossible de les faire disparaître par un lustrage ;
– Effectuez ou faites effectuer rapidement les retouches en cas de blessure de la peinture pour éviter la propagation de la corrosion. – Dans le cas où votre véhicule bénéficie d’une garantie anticorrosion, ne pas oublier les visites périodiques. Reportez-vous au document d’entretien. – Respectez les lois locales en ce qui concerne le lavage des véhicules, (ex. : ne pas laver son véhicule sur la voie publique).
Arrêt (reportez-vous au paragraphe « Essuie-vitre, lave-vitre avant » en chapitre 1). Vérifiez la fixation des équipements extérieurs, projecteurs additionnels, rétroviseurs et prenez soin de fixer avec un adhésif les balais d’essuie-vitres. Déposez le fouet d’antenne radio si le véhicule en possède un. Pensez à retirer l’adhésif et remettre l’antenne une fois le lavage terminé. – Au cas où il a été nécessaire de nettoyer des éléments mécaniques, charnières… Il est impératif de les protéger de nouveau par pulvérisation de produits homologués par nos Services Techniques.
été répandus ; – la boue qui forme des amalgames humides dans les passages de roue et le dessous de caisse.
– savon liquide pour vaisselle (0,5 % de savon pour 99,5 % d’eau). Rincez avec un chiffon doux humide. Particularités
Elles doivent être tenues propres. Utilisez soit les produits sélectionnés par nos services techniques (Boutique de la marque) soit de l’eau tiède savonneuse avec une éponge et séchez avec un chiffon sec.
Il est fortement déconseillé de positionner des objets au niveau des aérateurs tels que désodorisant, parfum… qui pourraient endommager l’habillage de la planche de bord.
Utilisez un chiffon doux ou du coton. Si cela est insuffisant, utilisez un chiffon doux (ou coton) légèrement imbibé d’eau savonneuse puis rincez avec un chiffon doux ou coton humide. Terminez en essuyant délicatement avec un chiffon sec doux. L’emploi de produits à base d’alcool est à proscrire.
La fonction « système de surveillance de pression des pneumatiques » ne contrôle pas la roue de secours (la roue remplacée par la roue de secours disparaît de l’afficheur au tableau de bord). Reportez-vous au paragraphe « Système de surveillance de pression des pneumatiques » en chapitre 2.
Véhicules équipés d’une roue de secours d’une taille inférieure aux quatre autres roues : – Ne montez jamais plus d’une roue de secours sur un même véhicule. – La roue crevée étant plus large que la roue de secours, la hauteur de garde au sol du véhicule s’en trouve réduite. – Remplacez au plus tôt la roue de secours par une roue de même dimension que celle d’origine. – Durant l’utilisation, qui doit être temporaire, la vitesse de roulage ne doit pas dépasser la vitesse indiquée sur l’étiquette située sur la roue. – Le montage de cette roue peut modifier le comportement habituel de votre véhicule. Évitez les accélérations ou décélérations brutales et réduisez votre vitesse en virage. – Si vous devez utiliser des chaînes à neige, montez la roue de secours sur l’essieu arrière et vérifiez les pressions de gonflage.
– retirez la roue de secours.
Dégagez le câble de la jante pour la libérer.
Couchez la roue valve 6 vers le sol. Depuis le coffre, serrez la vis au maximum de manière à enrouler le câble de maintien de la roue en veillant à ce que la roue reste horizontale et le câble tendu.
éviter toute détérioration, roulez prudemment sur les passages surélevés et lors des descentes de trottoir. Durant l’utilisation, qui doit être temporaire, la vitesse de roulage ne doit pas dépasser la vitesse indiquée sur l’étiquette située sur la roue. Remplacez au plus tôt la roue de secours par une roue de même dimension que celle d’origine.

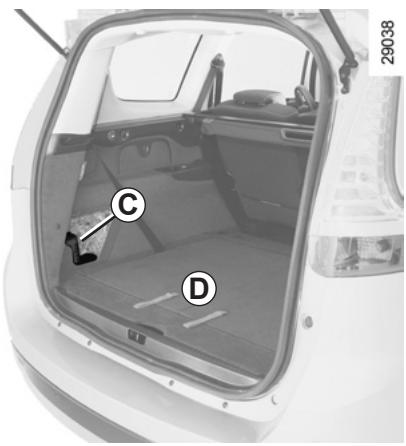

équipé d’origine de ce kit.
véhicule, ou tout autre objet gonflable (bouée, bateau…).
(ou crevés) peut nuire à la sécurité et s’avérer être non réparable. Cette réparation est temporaire
Assurez-vous aussi, que votre jante soit en bon état.
Lors du roulage, une vibration peut être ressentie du fait de la présence du produit dans le pneumatique.
Ne laissez pas le kit de réparation à la portée des enfants. Ne jetez pas la bouteille vide dans la nature. Remettez-la à votre Repré sentant de la marque ou à un organisme chargé de sa récupération. La bouteille a une durée de vie limitée indiquée sur son étiquette. Vérifiez la date de péremption. Rendez-vous chez un Représentant de la marque pour remplacer le tuyau de gonflage et la bouteille de produit de réparation.
– ajustez la pression : pour l’augmenter, continuez le gonflage avec le kit, pour la diminuer, tournez le bouton 7 situé sur l’embout de gonflage. Si la pression n’est pas atteinte, la réparation n’est pas possible, ne prenez pas la route, faites appel à un Représentant de la marque.
Ne retirez pas le corps étranger à l’origine de la crevaison si celui-ci est toujours dans le pneumatique.

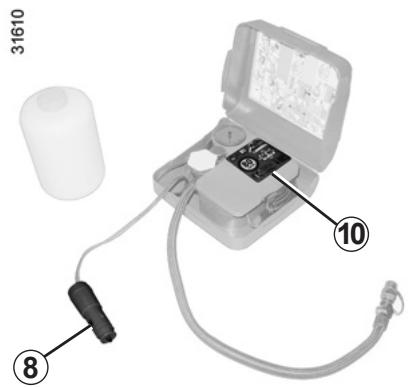

– collez l’étiquette de préconisation de conduite 10 sur un emplacement visible par le conducteur sur la planche de bord ;
Le kit ne doit pas fonctionner plus de 15 minutes consécutives.
à un Représentant de la marque : la réparation n’est pas possible. Nota : après utilisation du kit de gonflage, pensez à vous rendre chez un Représentant de la marque pour remplacer le tuyau de gonflage et la bouteille de produit de réparation.
Suivant pays ou législation locale, un pneumatique réparé à l’aide du kit de gonflage des pneumatiques devra être remplacé.
Ayez toujours des bouchons de valve identiques à ceux d’origine et entièrement vissés.

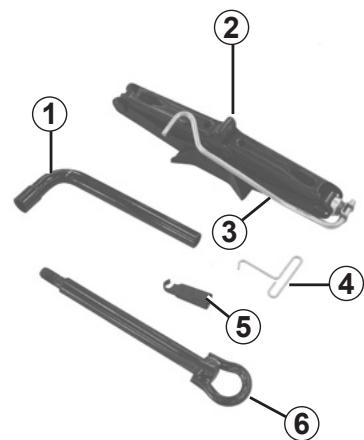

Clé d’enjoliveur 4 Permet le blocage/déblocage des vis de roue.
Lorsque des vis de roue sont livrées, utilisez ces vis exclusivement pour la roue de secours : reportezvous à l’étiquette située sur la roue de secours. Le cric est destiné au changement de roue. En aucun cas, il ne doit être utilisé pour procéder à une réparation ou pour accéder au-dessous du véhicule.
Nota : en cas d’utilisation de vis antivol, Reportez-vous au paragraphe « Changement de roue ».

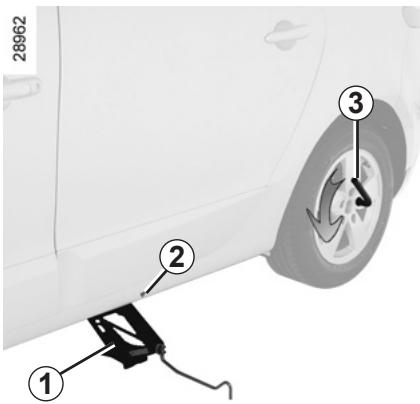

Véhicules équipés du cric et de la clé de roue 3
Débloquez les vis de la roue à l’aide de la clé de roue 3. Positionnez-la de façon à pouvoir appuyer dessus.
Commencez à visser le cric à la main pour placer convenablement sa semelle (légèrement rentrée sous le véhicule). Donnez quelques tours de manivelle jusqu’à décoller la roue du sol.
Enclenchez le signal de détresse. Garez le véhicule à l’écart de la circulation sur un sol horizontal, non glissant et résistant (si nécessaire, interposez un support solide sous la semelle du cric). Serrez le frein de parking et engagez une vitesse (première ou marche arrière ou en position P pour les boîtes de vitesses automatiques). Faites descendre tous les occupants du véhicule et tenez-les éloignés de la zone de circulation.
Représentant de la marque.
à remplacer soit à 3 centimètres maximum du sol.
Démontez les vis et retirez la roue. Mettez la roue de secours en place sur le moyeu central et tournez-la pour faire coïncider les trous de fixation de la roue et du moyeu. Lorsque des vis sont livrées avec la roue de secours, utilisez ces vis exclusivement pour la roue de secours. Serrez les vis en vous assurant du bon placage de la roue sur son moyeu et dévissez le cric. Roue au sol, serrez les vis fortement, et faites contrôler le serrage (couple de serrage 110 N.m) et la pression de gonflage de la roue de secours le plus rapidement possible. Vis antivol Si vous utilisez des vis antivol, placez ces vis au plus près de la valve (risque d’impossibilité de montage de l’enjoliveur de roue).
Un pneumatique ayant subi une crevaison doit toujours être examiné (et réparé si cela est possible) par un spécialiste.
Ils doivent : soit être identiques à ceux d’origine, soit correspondre à ceux préconisés par un Représentant de la marque.

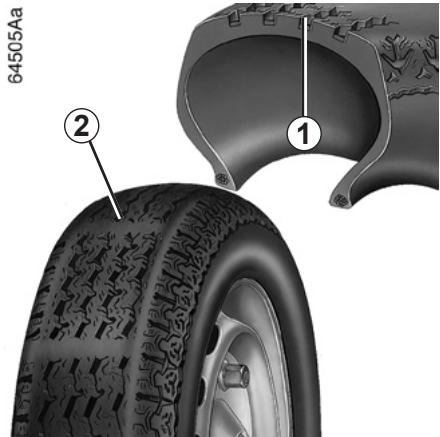

état et leurs sculptures doivent présenter un relief suffisant ; les pneumatiques agréés par nos Services Techniques comportent des témoins d’usure 1 qui sont constitués de bossagestémoins incorporés dans l’épaisseur de la bande de roulement.
érodé jusqu’au niveau des bossagestémoins, ceux-ci deviennent visibles 2 : il est alors nécessaire de remplacer vos pneumatiques car la profondeur des sculptures n’est, au plus, que de 1,6 mm et ceci entraîne une mauvaise adhérence sur les routes mouillées. Un véhicule surchargé, de longs parcours sur autoroute plus particulièrement par fortes chaleurs, une conduite habituelle sur de mauvais chemins concourent à des détériorations plus rapides des pneumatiques et influent sur la sécurité.
Dans ce cas, faites vérifier leur état par un Représentant de la marque.

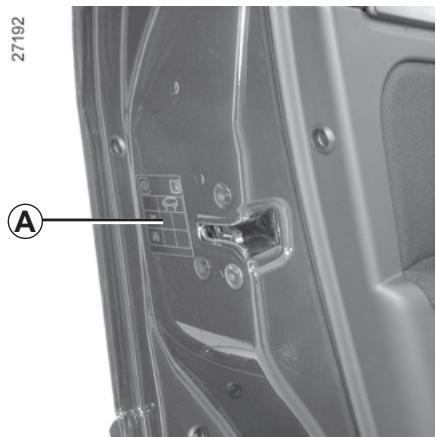

Les pressions doivent être vérifiées à froid : ne tenez pas compte des pressions supérieures qui seraient atteintes par temps chaud ou après un parcours effectué à vive allure. Au cas où la vérification de la pression ne peut être effectuée sur les pneumatiques froids, il faut majorer les pressions indiquées de 0,2 à 0,3 bar (ou 3 PSI). Il est impératif de ne jamais dégonfler un pneumatique chaud.
échauffements anormaux des pneumatiques avec toutes les conséquences que cela comporte sur le plan de la sécurité :
Suivant véhicule, vous disposez d’un adaptateur à positionner sur la valve avant de faire l’appoint d’air.
Pour des raisons de sécurité, cette opération doit être confiée exclusivement à un spécialiste. Une monte différente de pneumatiques peut modifier : – la conformité de votre véhicule aux réglementations en vigueur ; – son comportement en virages ; – la lourdeur de la direction ; – la monte de chaînes.
– risque d’éclatement ou de perte de la bande de roulement. La pression de gonflage dépend de la charge et de la vitesse d’utilisation. Ajustez les pressions en fonction des conditions d’utilisation (reportez-vous à l’étiquette collée sur le chant de porte conducteur).
Ayez toujours des bouchons de valve identiques à ceux d’origine et entièrement vissés.
Reportez-vous aux paragraphes « Crevaison » et « Changement de roue » en chapitre 5.
Utilisation hivernale Dans tous les cas nous vous recommandons de consulter un Représentant de la marque qui saura vous conseiller sur le choix de l’équipement le mieux adapté à votre véhicule.
Nous vous conseillons d’équiper les quatre roues afin de préserver le plus possible les qualités d’adhérence de votre véhicule. Attention : ces pneumatiques comportent parfois un sens de roulage et un indice de vitesse maxi qui peut être inférieur à la vitesse maxi de votre véhicule. Pneus cloutés Ce type d’équipement n’est utilisable que durant une période limitée et déterminée par la législation locale. Il est nécessaire de respecter la vitesse imposée par la réglementation en vigueur. Ces pneus doivent équiper les deux roues de l’essieu avant au minimum.
à ceux montés d’origine sur votre véhicule.

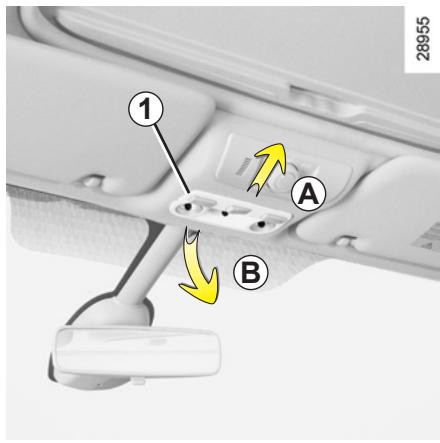

Dévissez le porte-lampe 1 pour le déclipper puis remplacez la lampe. Type de lampe : PY21W.
remplacez-la. Type de lampe : W5W. Lors des interventions à proximité du moteur, celuici peut être chaud. De plus, le motoventilateur peut se mettre en route à tout instant. Risque de blessures.
Risque de blessures.
Type de lampe : D1S.
Tenez-la par son culot.
Utilisez un chiffon doux. Si cela est insuffisant, imbibez-le légèrement d’eau savonneuse puis rincez. Terminez en essuyant délicatement avec un chiffon sec doux. L’emploi de produits à base d’alcool est à proscrire.

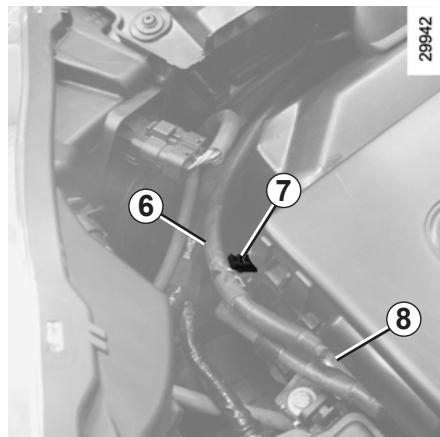

Suivant véhicule, poussez le câble 6 en veillant à ne pas décrocher l’agrafe 7 et à ne pas déformer la cosse 8.
Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles. 5.15
Risque de blessure. 5.16
Représentant de la marque qui dispose des pièces nécessaires à l’adaptation, car un branchement incorrect pourrait entraîner la détérioration de l’installation électrique (câblage, organes, en particulier l’alternateur).

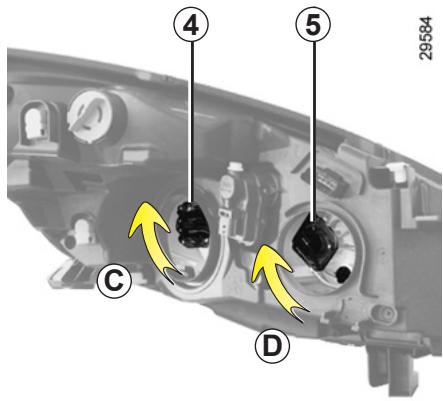

Feu de position et de stop 4 Type de lampe : P21/5W. Remontage Pour le remontage, procédez en sens inverse en veillant à ne pas endommager le câblage.
Risque de blessures.

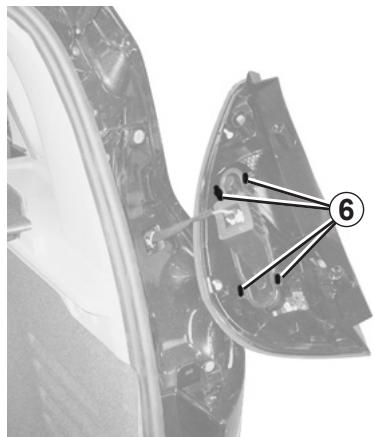

Déclippez le porte-lampe en appuyant sur les languettes 6. Remplacez la lampe. Feu indicateur de direction 7 Type de lampe : PY21W. Feu de position et de stop 8 Type de lampe : P21/5W.
Pour le remontage, procédez en sens inverse en veillant à ne pas endommager le câblage.
dévissez-le en tournant vers le centre du véhicule. Type de lampe : P21W.
Risque de blessures.
Retirez le couvercle de l’éclaireur pour accéder à la lampe. Type de lampe : navette C5W.

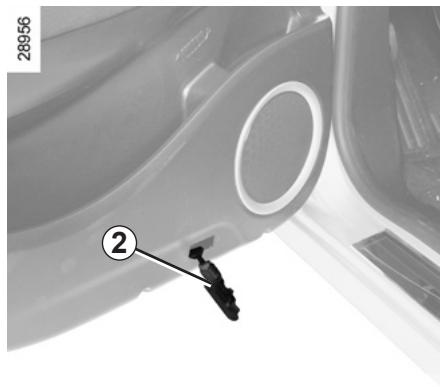

Déclippez la lampe 3 de son support. Type de lampe : W5W.
Nota : pour sortir l’ampoule défectueuse, vous pouvez vous aider d’un outil de type tournevis plat. Type de lampe : W5W.
Risque de blessures.

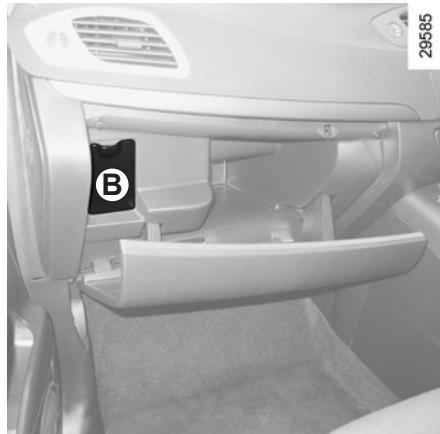

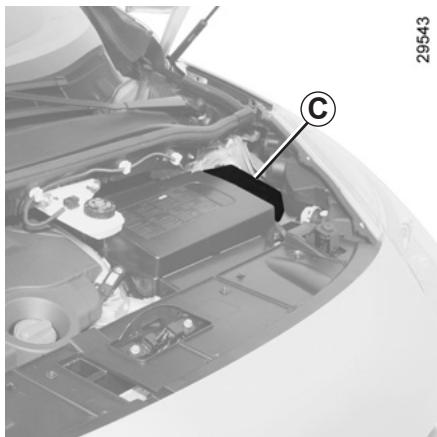

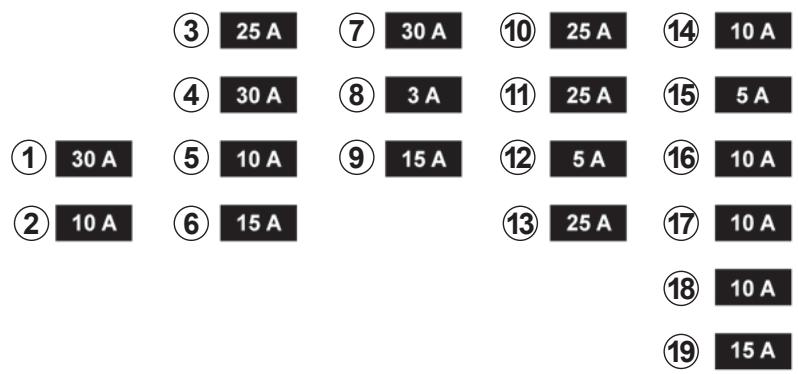

Il est recommandé de ne pas utiliser les emplacements fusibles libres.
Représentant de la marque.
Pour éviter tout risque d’étincelle – Assurez-vous que les « consommateurs d’énergie » (plafonniers…) soient coupés avant de débrancher ou de rebrancher une batterie ; – lors de la charge, arrêtez le chargeur avant de connecter ou de déconnecter la batterie ;
Le chargeur doit être compatible avec une batterie de tension nominale de 12 volts. Ne débranchez pas la batterie quand le moteur tourne. Conformez-vous aux instructions d’utilisation données par le fournisseur du chargeur de batterie que vous employez.
– veillez à bien rebrancher les bornes d’une batterie après remontage.
Évitez tout risque d’étincelle qui pourrait entraîner immédiatement une explosion et procédez au chargement dans un local bien aéré. Risque de blessures graves.
Lors des interventions à proximité du moteur, celui-ci peut être chaud. De plus, le motoventilateur peut se mettre en route à tout instant. Risque de blessures.

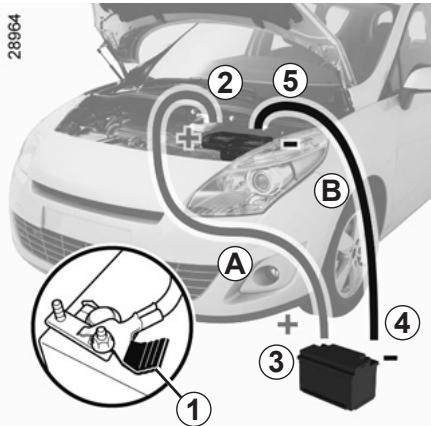

Assurez-vous qu’aucun contact n’existe entre les deux véhicules (risque de court-circuit lors de la liaison des pôles positifs) et que la batterie déchargée est bien branchée. Coupez le contact de votre véhicule. Démarrez le moteur du véhicule fournissant le courant et adoptez un régime moyen.
Risque de blessures et/ou d’endommagement du véhicule.
Retirez la pile en appuyant d’un côté (mouvement A) et en soulevant de l’autre (mouvement B) puis remplacezla en respectant la polarité et le modèle, inscrit dans le couvercle 3.
Nota : lors du remplacement de pile, ne touchez pas au circuit électronique et aux contacts situés dans la carte RENAULT.
(insérez la carte RENAULT dans le lecteur de carte) et verrouiller/déverrouiller le véhicule (reportez-vous au paragraphe « Verrouillage et déverrouillage des ouvrants » en chapitre 1).
r emettez-les à un organisme chargé de la collecte et du recyclage des piles. 5.27
1 Pour l’installation d’un équipement, consultez un Représentant de la marque.
Pour connaître leur référence, consultez un Représentant de la marque. – Toute intervention sur le circuit électrique du véhicule ne peut être réalisée que par un Représentant de la marque car un branchement incorrect pourrait entraîner la détérioration de l’installation électrique et/ou des organes qui y sont connectés.

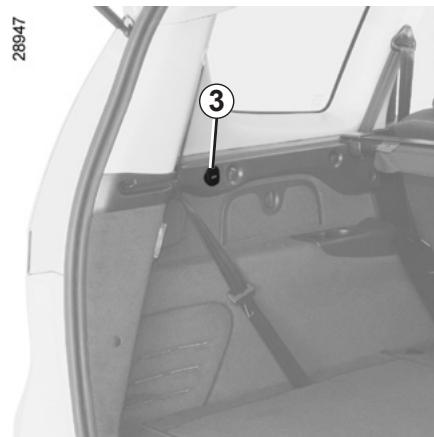

– Ne branchez que des accessoires d’une puissance maximale de 120 Watts.
émetteurs/récepteurs Par ailleurs, nous vous rappelons la nécessité de respecter la législation en vigueur concernant l’utilisation de ces appareils.
Montage ultérieur d’accessoires Si vous souhaitez faire installer des accessoires sur le véhicule : consultez un Représentant de la marque. De plus, afin d’assurer le bon fonctionnement de votre véhicule et d’éviter tout risque de nature à porter atteinte à votre sécurité, nous vous conseillons d’utiliser des accessoires spécifiés, adaptés à votre véhicule et qui seuls sont garantis par le constructeur.
Représentant de la marque car un branchement incorrect pourrait entraîner la détérioration de l’installation électrique et/ou des organes qui y sont connectés ; – en cas de montage ultérieur d’équipement électrique assurezvous que l’installation est bien protégée par un fusible. Faitesvous préciser l’ampérage et la localisation de ce fusible.
– Surveillez l’état des balais. Ils sont à changer dès que leur efficacité diminue : environ tous les ans. Durant le changement du balai, lorsque celui-ci est retiré, veillez à ne pas laisser le bras retomber sur la vitre : risque de casser la vitre.
Avant tout remorquage, déverrouillez la colonne de direction : pied sur l’embrayage, engagez le premier rapport (levier en position N ou R pour les véhicules à boîte de vitesses automatique), insérez la carte RENAULT dans le lecteur de carte puis appuyez deux secondes sur le bouton de démarrage du moteur. Repositionnez le levier au point mort (position N pour les véhicules équipés d’une boîte de vitesses automatique) La colonne se déverrouille, les fonctions accessoires sont alimentées : vous pouvez utiliser l’éclairage du véhicule (feux de direction, de stop…). La nuit le véhicule doit être éclairé. Remorquage terminé, exercez deux impulsions sur le bouton de démarrage du moteur (risque de décharge de la batterie).
RENAULT du lecteur pendant le remorquage.
Moteur à l’arrêt, le graissage de la boîte n’est plus assuré, il faut donc de préférence transporter le véhicule posé sur un plateau ou le remorquer roues avant soulevées. Exceptionnellement, vous pouvez le remorquer les quatre roues au sol, en marche avant uniquement, avec le levier en position neutre N et sur un parcours maximum de 80 km.
1 Moteur arrêté, les assistances de direction et de freinage ne sont plus opérationnelles. 5.32

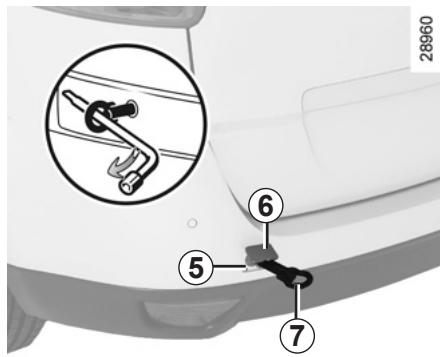

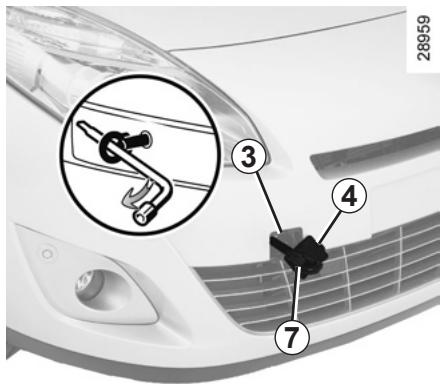

RENAULT) sous le cache. Vissez l’anneau de remorquage 7 au maximum : dans un premier temps, à la main jusqu’en butée, puis terminez en bloquant à l’aide de la clé de roue. Utilisez exclusivement l’anneau de remorquage 7 et la clé de roue situés sous le tapis de coffre dans le bloc outils (reportez-vous au paragraphe « bloc outils » en chapitre 5).
Les conseils suivants vous permettent de vous dépanner rapidement et provisoirement ; par sécurité consultez dès que possible un Représentant de la marque.
Remplacez la pile. Vous pouvez toujours verrouiller/déverrouiller et démarrer votre véhicule (reportez-vous aux paragraphes « Verrouillage/déverrouillage des portes » en chapitre 1 et « Démarrage/arrêt du moteur » en chapitre 2).
(téléphone portable…).
Conditions de démarrage non remplies.
Le moteur refuse de s’arrêter.
état par un Représentant de la marque.
Représentant de la marque.
Appoint/remplissage » en chapitre 4).
à l’accélération
Consultez un Représentant de la marque.
Appareillage électrique La présence de trace de condensation peut être un phénomène naturel lié aux variations de température. Dans ce cas, les traces disparaîtront rapidement lors de l’utilisation des feux.

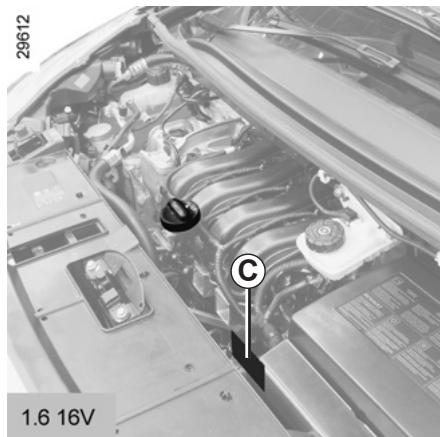

3 MTR (Masse Totale Roulante : véhicule en charge avec remorque). 4 MMTA (Masse Maxi Totale Leur type doit être indiqué sur une étiquette collée dans le compartiment moteur, sinon consultez un Représentant de la marque. Le montage de bougies non spécifiées peut entraîner la détérioration de votre moteur.
– un dépassement de la MMAC dans la limite de 10 % ou 100 kg (à la première de ces deux limites atteinte). Dans les deux cas, la vitesse maximum de l’ensemble roulant ne doit pas dépasser 100 km/h et la pression des pneumatiques doit être augmentée de 0,2 bar (3 PSI). – Le rendement moteur et l’aptitude en côte diminuant avec l’altitude, nous préconisons de réduire la charge maximum de 10 % à 1 000 mètres, puis 10 % supplémentaires à chaque palier de 1 000 mètres.
Les pièces de rechange d’origine sont conçues sur la base d’un cahier des charges très strict et font l’objet de tests spécifiques. De ce fait, elles ont un niveau de qualité au moins équivalent à celles qui sont montées sur les véhicules neufs. En utilisant systématiquement les pièces de rechange d’origine, vous avez l’assurance de préserver les performances de votre véhicule. En outre, les réparations effectuées dans le Réseau de la marque avec des pièces de rechange d’origine sont garanties selon les conditions données au dos de l’ordre de réparation.
► Les lubrifiants ELF contribuent fortement aux performances de votre véhicule.
Consultez votre Représentant RENAULT ou visitez le site www.lubrifiants.elf.com
Notice Facile
