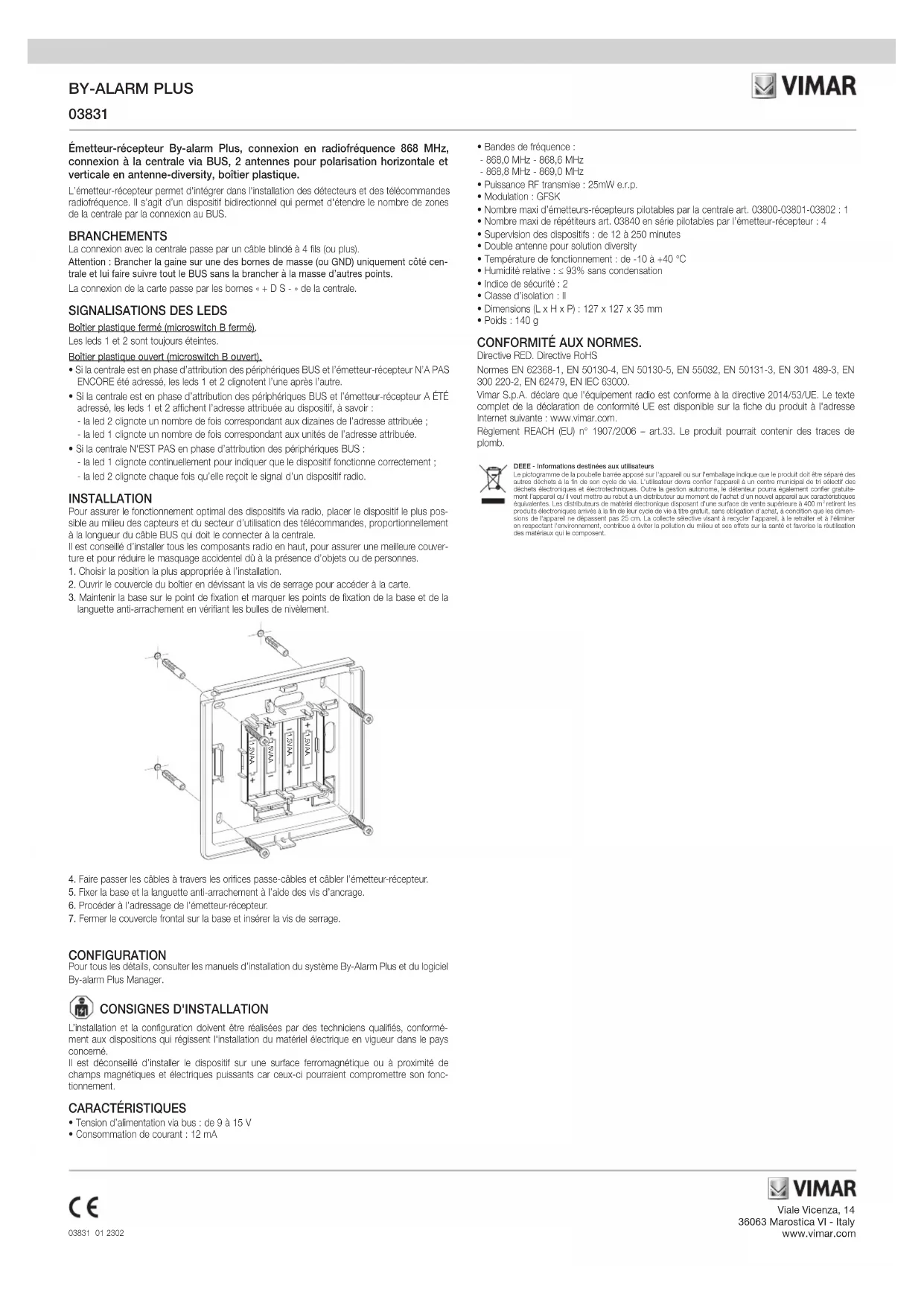

MODE D'EMPLOI 03831 Vimar
Émetteur-recepteur By-alarm Plus, connexion en radiofréquence 868 MHz, connexion à la centrale via BUS, 2 antennes pour polarisation horizontal et verticale en antenné-diversity, boitier plastique.
L'émetteur–récepteur permiet d'intégrer dans l'installation des détecteurs et des télécommandes radiofréquence. Il s'agit d'un dispositif bidimensionnel qui permet d'extend le nombre de zones de la centrale par la connexion au BUS.

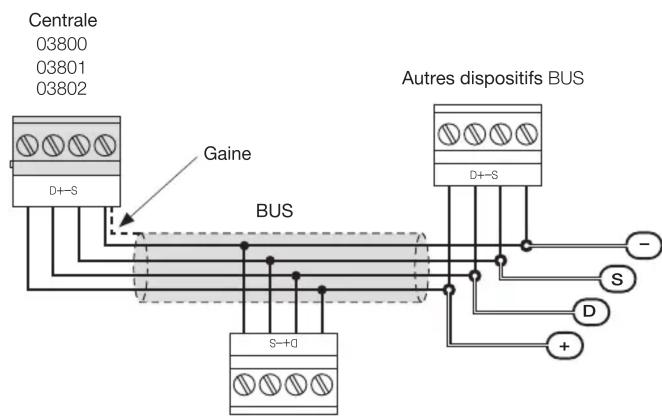

BRANCHEMENTS
La connexion avec la centrale passée par un cable bléné à 4 fils (ou plus). Attention : Brancher la gaine sur une des bornes de masse (ou GND) uniquement côte centrale et lui faire suivre tout le BUS sans la brancher à la masse d'autres points.
La connexion de la carteonne par les bornes « + D S - » de la centrale.
SIGNALISATIONS DES LEDs
Boitier plastique fermé (microswitch B fermé).
Les leds 1 et 2 sont toujours éteintes.
Boitier plastique ouvert (microswitch B ouvert).
- Si la centrale est en phase d'attribution des périhériques BUS et l'émetteur-recepteur N'A PAS ENCORE été adressé, les leds 1 et 2 clignotent l'une après l'autre.
-
Si la centrale est en phase d'attribution des périphériques BUS et l'émetteur-recepteur A ETÉ adressé, les leds 1 et 2 affichent l'adresse attribuée au dispositif, à savoir :
-
la led 2 clignote un nombre de fois correspondant aux dizaines de l'adresse attribuée ;
-
la led 1 clignote un nombre de fois correspondant aux unités de l'adresse attribuée.
-
Si la centrale N'EST PAS en phase d'attribution des périhériques BUS :
- la led 1 clignote continuèlement pour indiquer que le dispositif fonctionné correctement ;
- la led 2 clignote chaque fois qu'elle recoit le signal d'un dispositif radio.

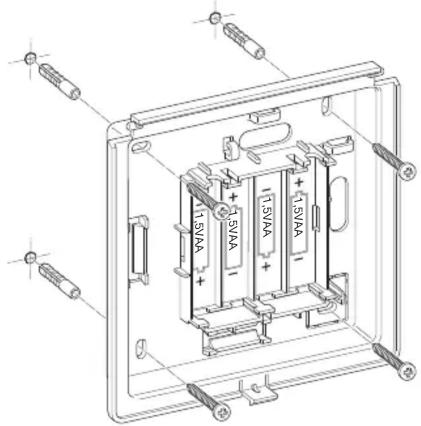

INSTALLATION
Pour assurer le fonctionnement optimal des dispositifs via radio, placer le dispositif le plus possible au milieu des capteurs et du secteur d'utilisation des télécommandes, proportionnellement à la longueur du cable BUS qui doit connecter à la centrale.
Il est conseilé d'installer tous les composants radio en haut, pour assurer une(Meilleure couverture et pour réduire le masquage accidentel du à la présence d'objets ou de personnes.
- Choisir la position la plus appropriee a l'installation.
- Ouvr le couvercle du boitier en devissant la vis de serrage pour acceder à la carte.
- Maintenir la base sur le point de fixation et marquer les points de fixation de la base et de la languette anti-arrachement en vérifier les bulles de niv element.

- Faire passer les cables à travers les orifices passé-cables et cabler l'émetteur-recepteur.
- Fixer la base et la languette anti-arrachement à l'aide des vis d'ancrage.
- Proceder à l'adressage de l'émetteur-recepteur.
- Fermer le couvercle frontal sur la base et insérer la vis de serrage.
CONFIGURATION
Pour tous les détails, consulter les manuels d'installation du système By-Alarm Plus et du logiciel By-alarm Plus Manager.

CONSIGNES D'INSTALLATION
L'installation et la configuration doivent être réalisées par des techniciens qualifiés, conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.
Il est déconsilie d'installer le dispositif sur une surface ferromagnétique ou à proximité de champs magnétiques et électriques puissants car ceux-ci pouraient compromètre son fonctionnement.
CHARACTERISTIQUES
Tension d'alimentation via bus: de 9 à 15 V
- Consommation de courant : 12 mA
- Bandes de fréquence :
-868.0MHz -868.6MHz
-868,8MHz -869,0MHz
- Puissance RF transmise : 25mW e.r.p.
Modulation : GFSK
- Nombre maxi d'émetteurs-recepteurs pilotables par la centrale art. 03800-03801-03802 : 1
- Nombre maxi de répétièurs art. 03840 en série pilotables par l'émetteur–récepteur : 4
Supervision des dispositifs : de 12 à 250 minutes - Double antenna pour solution diversity
- Température de fonctionnement : de -10 à +40 °C
- Humidité relative: ≤ 93% sans condensation
- Indice de sécurité : 2
- Classe d'iso1ation : II
- Dimensions (L × H × P) : 127 × 127 × 35 mm
- Poids : 140 g
Vimar S.p.A. déclare que l'équipement radio est conforme à la directive 2014/53/UE. Le texte complet de la déclaration de conformité UE est disponible sur la fiche du produit à l'adresse Internet suivante: www.vimar.com.
Règlement REACH (EU) n° 1907/2006 - art.33. Le produit pourrait contérer des traces de plomb.

DEEE - Informations destinées aux utilisateurs
Le pictogramme de la poubelle bargee appose sur l'appareau ou sur l'emballage indicque que le produit doit se séparer des autres déchets à la fin de son cycle de vie. l'utilisateur deva confier l'apparéau à un centre municipal de tri sélectif des déchets électroniques et électrotechniques. Une lutge constitution autonome, le détenfantur pour égarlement conferait gratuite l'apparéau qu'il neURT au robust et a distributeur au moment de l'achat d'un nouvel applaire aux caractéristiques équivalentes. Les distributeurs de matériel électronique disposant d'une surface de vente supérieure à 400m^2 retrent les employés, qui mettent à fin de leur cycle de vie à titre libre, sans obligation d'achat, à condition que les dimensions de l'applaire ne dépassant pas 25 cm. La collectelectedive visant à recycler l'applaire, à le retraiter et à l'éliminer en respectant l'environnement, contribue à éculer la pollution du milieu et ses effets sur la santé et favorise la réutilisation des matériaux qui le compose.

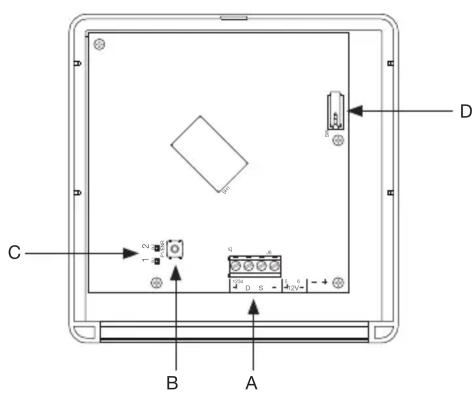

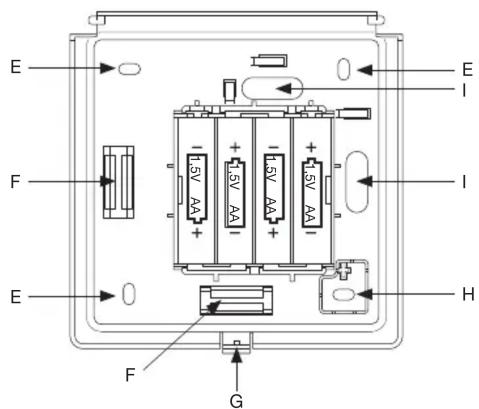

VUE DE FACE (apres l'ouverture du couvercle)

A: Bornes+, D, S, - pour la connexion du BUS
B:Bouton de configuration
C:LED1etLED2
D: Microswitch anti-sabotage
E: Orifice de fixation
F: Bulles de nivèlement
G: Logement vis de serrage
H: Orifice pour vis anti-arrachement
I: Orifices de passage des câbles
BRANCHEMENTS

Émetteur-recepteur 03831
