MODE D'EMPLOI Haven 10 GOAL ZERO

(CF) p.10• 10 circuits: 4-20 A, 6-15A• Protection intégrée: une par circuit• Puissance maximale: 7500 W • Disjoncteur max: 2x 30A et 8x 20A• Nécessite la station d’alimentation Goal Zero Yeti PRO 4000 et la batterie d’expansion optionnelle TankPRO4000.• Câble d’extension Yeti: 1,5m (5pi), 10AWG Remarque: Ce câble ne peut être utilisé que pour connecter une seule Yeti PRO4000• Commutateur de transfert manuel Haven10 (Reliance PRO/TRAN 2MD)• Câble de passage 3600W (Plus d’informations à la fin de ce livret)4 5 Refrigerator / Freezer Wifi Router Outlet Kitchen / Bedroom Outlets Garage Door Opener / Sump Pump

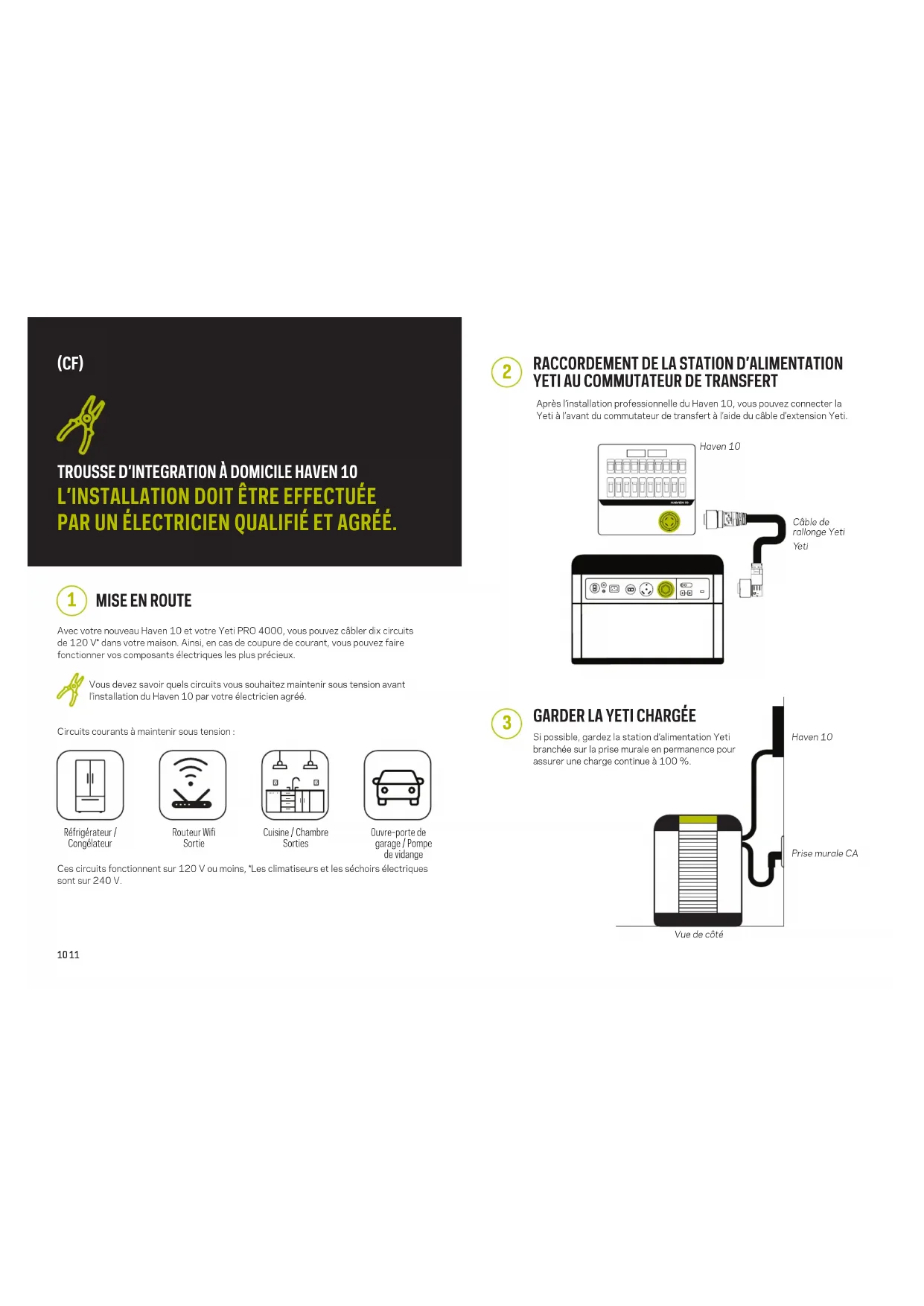

PAR UN ÉLECTRICIEN QUALIFIÉ ET AGRÉÉ. (CF) Avec votre nouveau Haven10 et votre Yeti PRO4000, vous pouvez câbler dix circuits de 120V* dans votre maison. Ainsi, en cas de coupure de courant, vous pouvez faire fonctionner vos composants électriques les plus précieux. Vous devez savoir quels circuits vous souhaitez maintenir sous tension avant l’installation du Haven10 par votre électricien agréé. Circuits courants à maintenir sous tension:

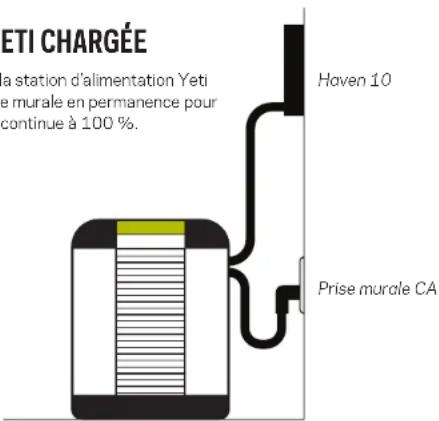

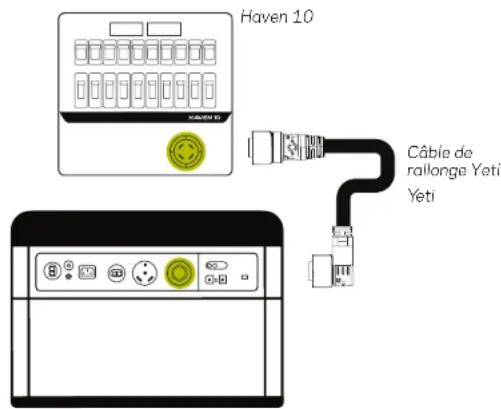

Ces circuits fonctionnent sur 120V ou moins, *Les climatiseurs et les séchoirs électriques sont sur 240V. REUNION LOCK LOCK UNLOCK Après l’installation professionnelle du Haven10, vous pouvez connecter la Yeti à l’avant du commutateur de transfert à l’aide du câble d’extension Yeti. Si possible, gardez la station d’alimentation Yeti branchée sur la prise murale en permanence pour assurer une charge continue à 100%.

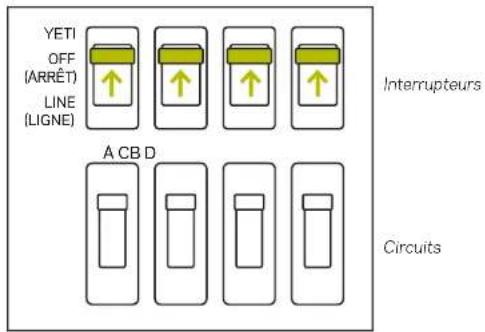

Prise murale CA Haven 10 Câble de rallonge Yeti Yeti Haven 10 Vue de côté12 13 Quand une panne de courant survient, vous pouvez garder l’esprit tranquille et poursuivre vos activités grâce à votre système d’alimentation de secours déjà installé.Appuyez sur le bouton d’alimentation de la station d’alimentation Yeti.Soulevez le couvercle du Haven10 et basculez vos interrupteurs de LINE à YETI. C’est terminé! LINE (LIGNE)InterrupteursCircuitsBoîtier de commutateur de transfert OFF (ARRÊT) YETI A CB D

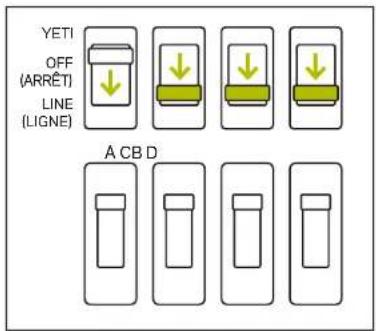

Le bouton s’allume en blanc lorsque la station est sous tension.Une fois que l’alimentation du réseau ou de LINE a été rétablie, il suffit de remettre les interrupteurs sur LINE sur le commutateur de transfert.Éteignez ensuite les stations d’alimentation Yeti en appuyant sur le bouton AC. La lumière s’éteint. C’est terminé!

LINE (LIGNE)InterrupteursCircuitsOFF (ARRÊT) YETI A CB DIl n’est pas nécessaire de déconnecter la Yeti du Haven10 lorsqu’elle n’est pas utilisée.Boîtier de commutateur de transfert14 15 FAQs BESOIN D’AIDE? REMARQUES Si vous avez besoin d’aide pour configurer ou utiliser votre Haven10 et YetiPRO4000, consultez notre page de contact à www.goalzero.com/contact ou appelez le 1888794-6250. Étiquettes des disjoncteurs de gauche à droite: Q: Quelle station d’alimentation portable Yeti recommandez-vous d’utiliser avec leHaven10? R: Le Haven10 est compatible uniquement avec la station d’alimentation Yeti PRO4000 et la batterie d’expansion Tank PRO4000. Q: Combien de temps le système Haven10 peut-il faire fonctionner mon réfrigérateur? R: Tout comme l’estimation des durées de fonctionnement des Yetis elles-mêmes, lesdurées de fonctionnement du système Haven10 dépendent de ce que vous alimentez (lumières ou réfrigérateur) et de la station d’alimentation portable Yeti que vous utilisez. La quantité d’énergie consommée par un réfrigérateur dépend entièrement de la marque et du modèle, ainsi que d’autres facteurs, comme la fréquence à laquelle vous l’ouvrez et le fermez, et le degré de remplissage. Par exemple, un réfrigérateur consommant en moyenne 55W fonctionnerait pendant environ 72heures à partir d’une Yeti PRO4000 (4000Wh/55=72,72). Pour plus d’informations sur les durées de fonctionnement et d’autres exemples, consultez le guide d’utilisation de la station d’alimentation portable Yetide Goal Zero. Q: Est-ce que je peux emmener le Yeti PRO4000 à l’extérieur? R: Facile, il suffit de débrancher la Yeti et de l’emmener là où vous en avez besoin.

Câble de passage 3600W Câble d’alimentation + mâle de 2,3m (8pi) Ce câble remplace le cordon électrique fourni avec la Yeti PRO. Veuillez conserver le cordon électrique en cas de besoin ultérieur.

• Le câble permet une commutation automatique de l’alimentation en moins de 10millisecondes (jusqu’à 3600W). Lorsque le réseau électrique s’arrête, les circuits connectés au Haven10 basculent sur l’alimentation de la Yeti PRO. Pour profiter de cette fonction, assurez-vous que la Yeti PRO4000 est connectée au commutateur detransfert manuel Haven10 et que les circuits sont réglés sur " YETI ".

• Cela vous permet de charger la Yeti PRO4000 tout en transmettant simultanément lecourant à vos circuits.

• Capacité de transfert jusqu’à 3600W lorsque la Yeti PRO est complètement chargée. (120 V seulement)

• Si la Yeti PRO4000 est chargée à 1800W, elle peut continuer à transmettre 1800Wsupplémentaires Lors de l’utilisation du Yeti PRO 4000 avec le Haven : Les fonctions de commutation automatique et de transmission de courant ne sont pas disponibles si un circuit protégé par un disjoncteur-détecteur de fuites à la terre (DDFT) alimente la Yeti PRO 4000. Avant l’installation, demandez à votre électricien de confirmer que l’alimentation électrique de la Yeti PRO 4000 ne provient pas d’un circuit protégé par un DDFT. Ceci reste valide peu importe que la Yeti PRO 4000 soit branchée directement sur la prise DDFT ou sur une autre prise du même circuit. Les règles relatives aux DDFT diffèrent d’une région à l’autre. Renseignez-vous auprès de votre électricien local ou de votre municipalité pour obtenir les informations les plus récentes.16 QS-310A-GZ Rev B
