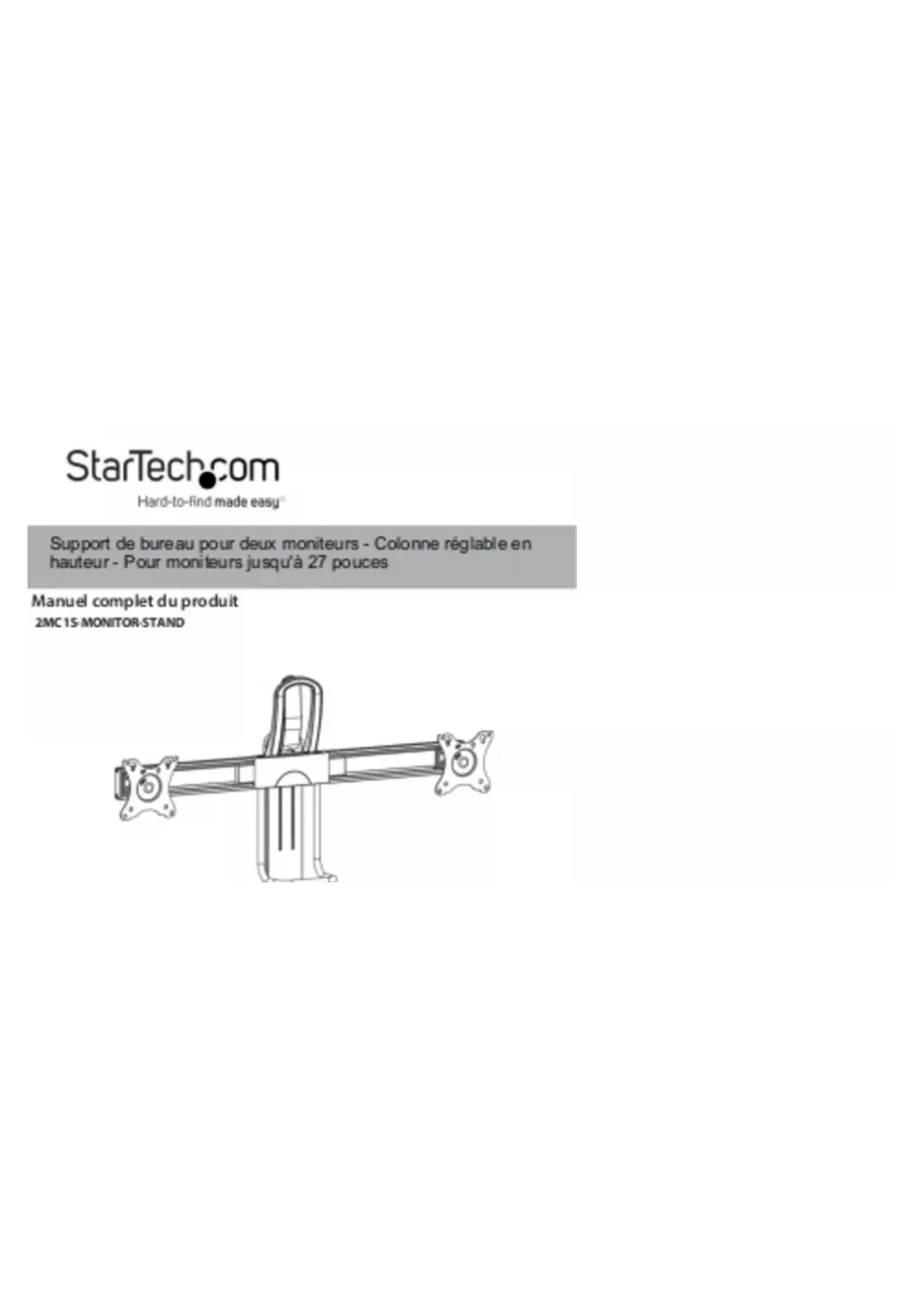

MODE D'EMPLOI 2MC1SMONITORSTAND StarTech.com
Support de bureau pour deux moniteurs - Colonne réglable en hauteur - Pour moniteurs jusqu'à 27 pouces
Manuel complet du produit
2MC15 MONITOR STAND
Exigences
Pour obtenir les dernières informations sur les produits, les spécifications techniques, les manuels et les déclarations de conformité, veuillez consulter : www.StarTech.com/3M1A3SG-MONITOR-ARM
Montage du moniteur
- Poids maximal de 6 kg par support VESA
- Schéma de trous de montage VESA compatible de 75 × 75 ou 100 × 100 ~mm Taille de l'écran jusqu'à 27 pouces
Outils
- Tournevis cruciforme

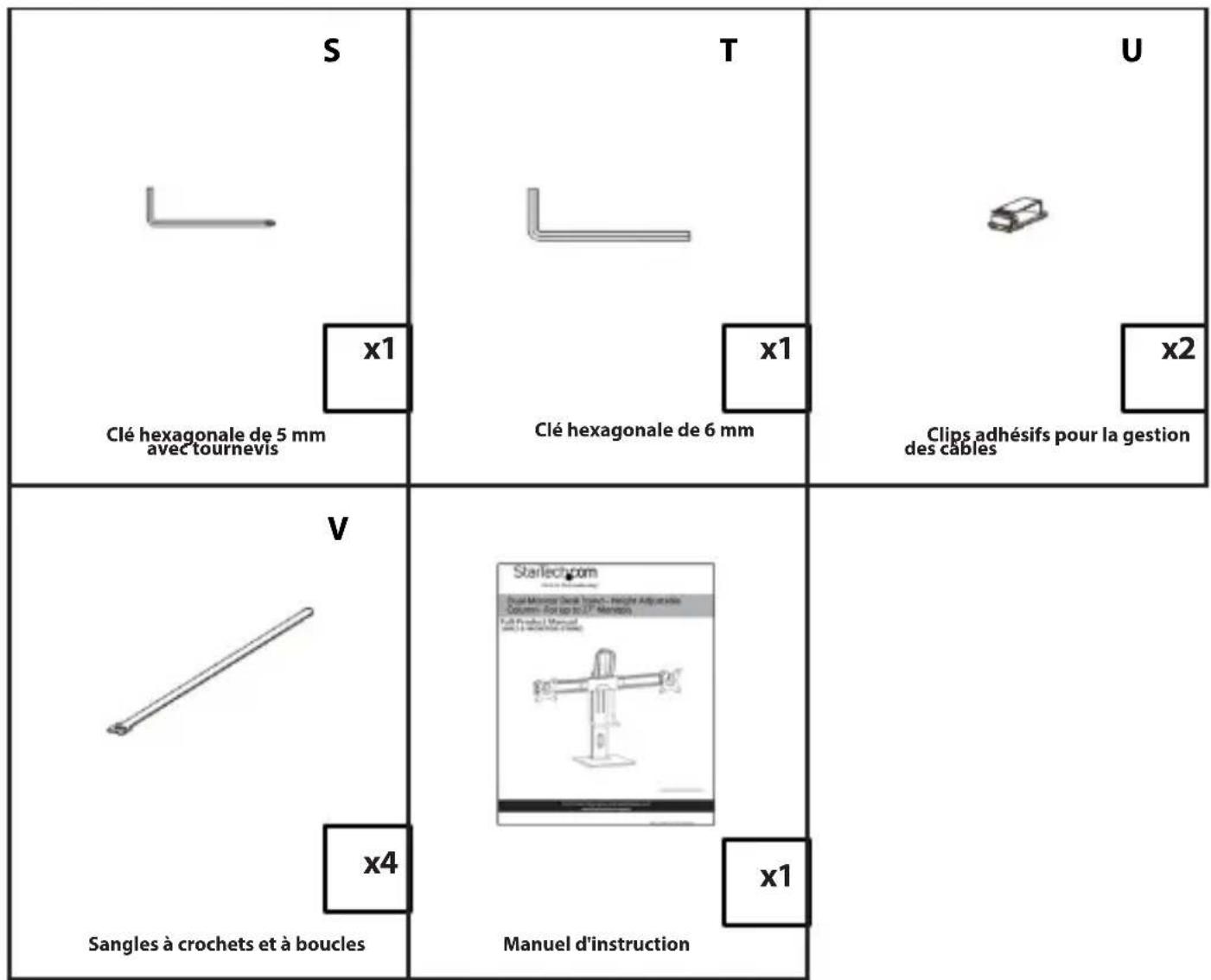

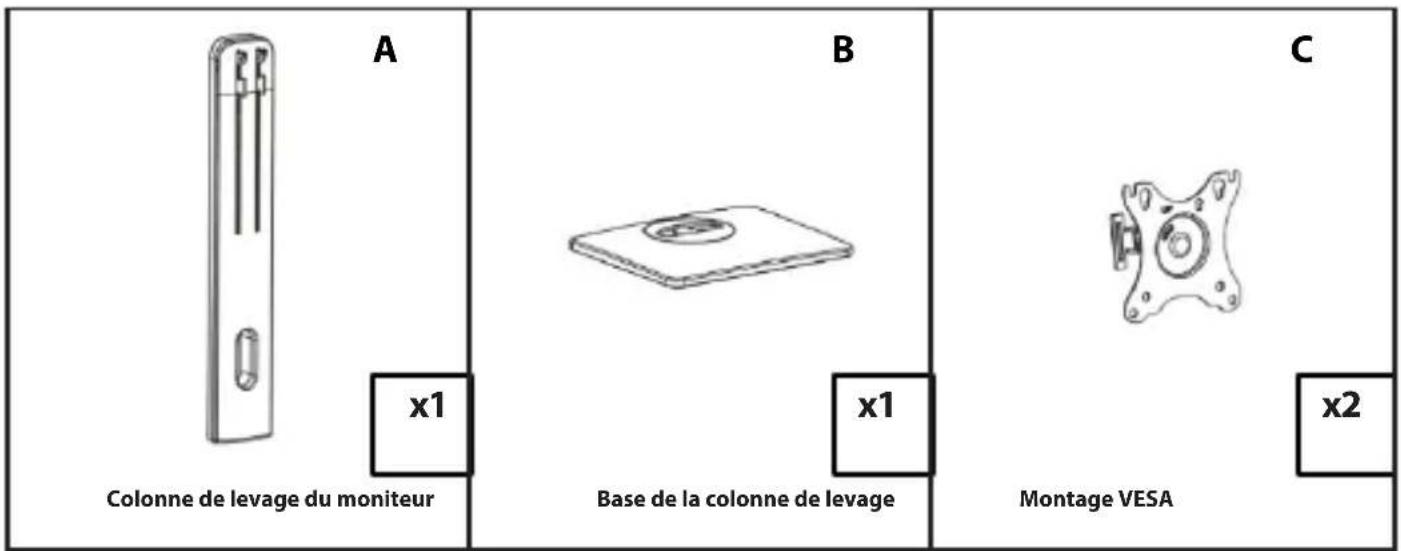

Contenu de l'emballage
| D x4 Capuchons de montage VESA | E Plaque arrêté du levier | F Couvercle avant du levier |
| G x2 Barres transversales | H Fixation de la barre transversale, supérieure | I Support de barre transversale, inférieur |
| J D x1 Poignée supérieure | K U x1 Poignée inférieure | L O x2 Vis M8 x 20 mm |
| M x4 Vis M4 x 6 mm | M-A x8 Vis M4 x 12 mm | M-B x8 Vis M5 x 12 mm |
| M-C x8 Rondelles | N x1 Vis M4 x 8 mm | O x6 Vis M6 x 12 mm |
| P x2 Vis M6 x 15 mm | Q x1 Vis M6 x 40 mm | R x1 Clé hexagonale de 4 mm |

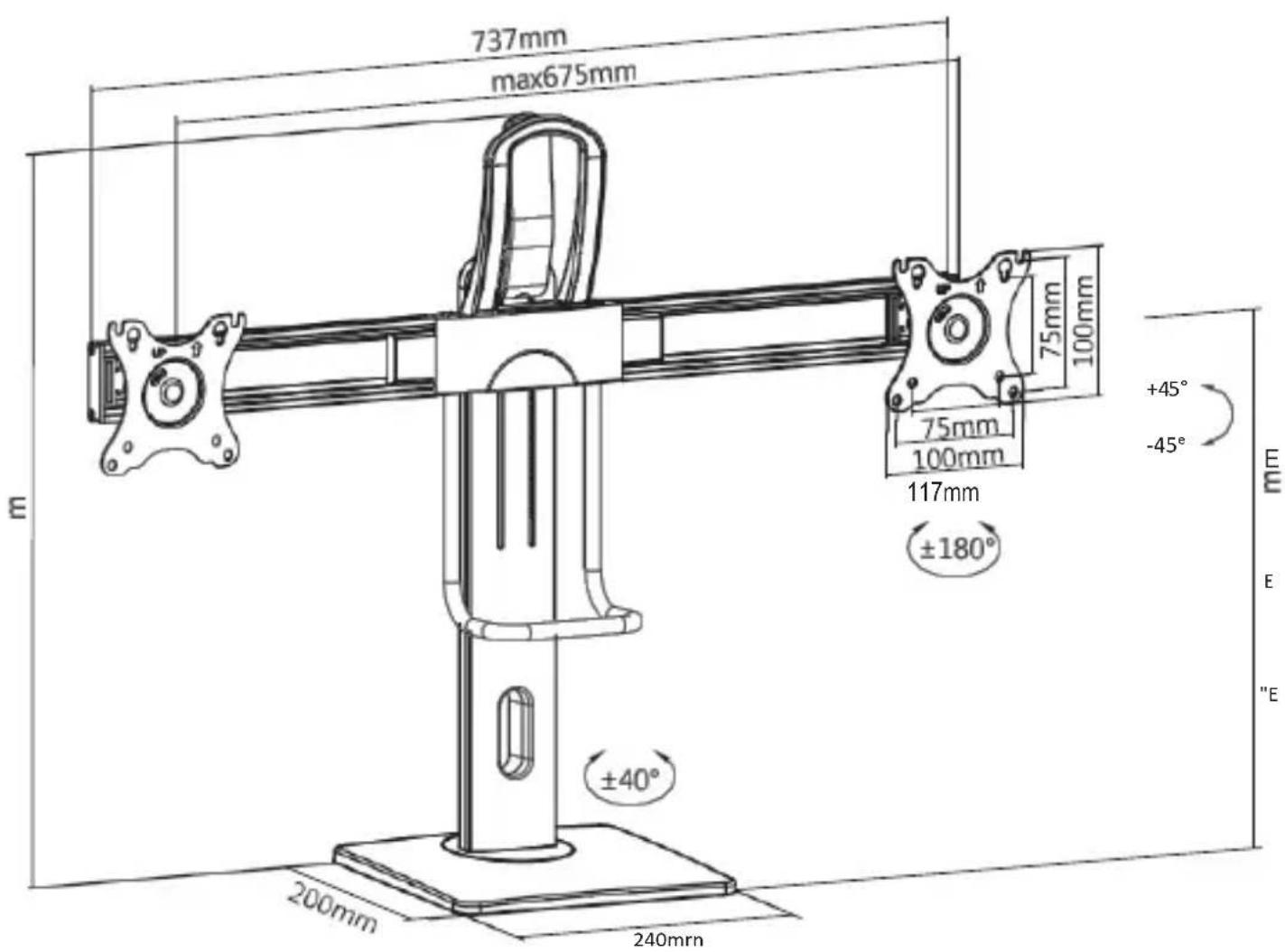

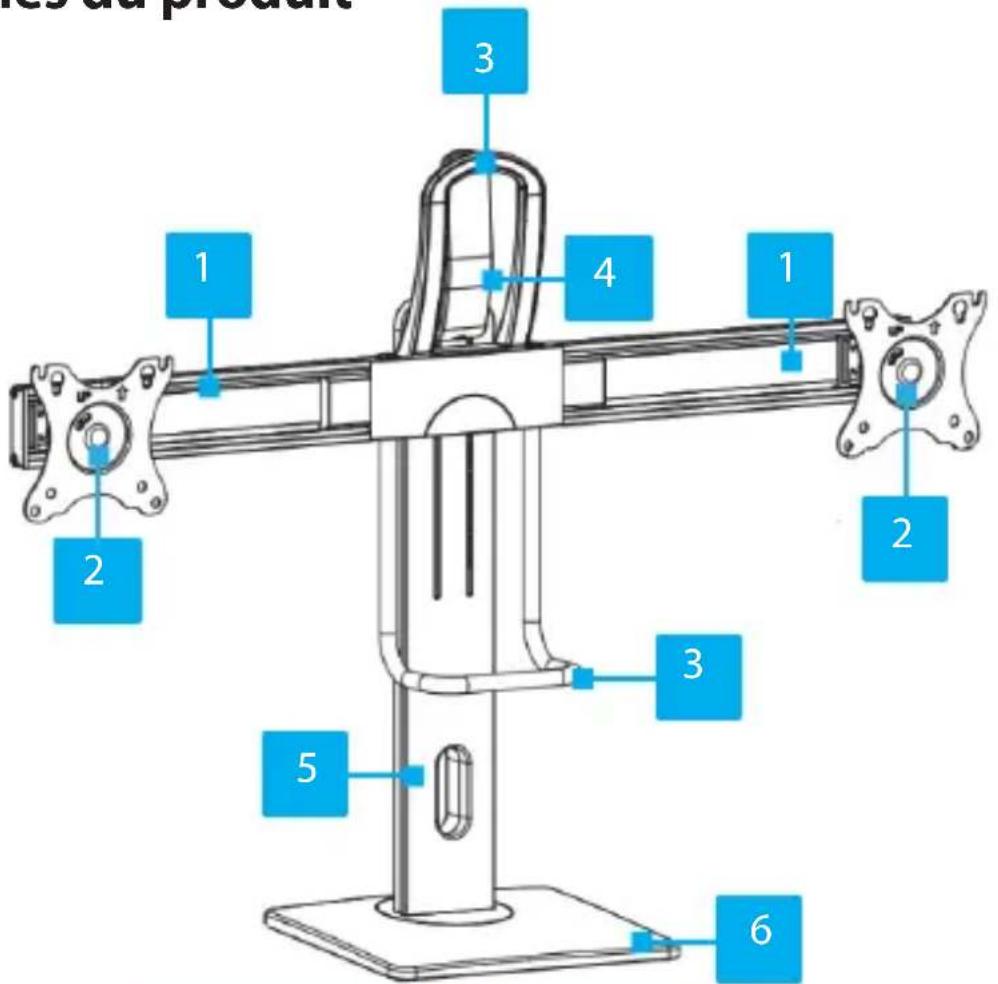

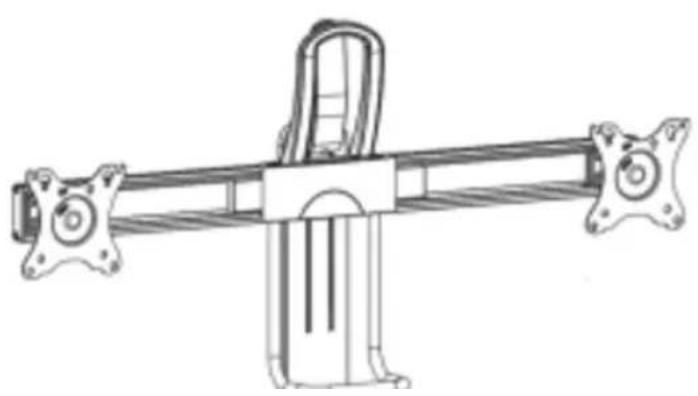

Diagrammes du produit
| Composants | |
| 1 | Barre transversale |
| 2 | Supports VESA pour moniteur |
| - | Poignées de Préhension |
| 4 | Levier à palette |
| 5 | Colonne |
| 6 | Socle |
Avertissement!
Risque de poinertement 1 floigneux vins dans des points de poinert ent cels par les composants rencaignes les de la remise en coult relogage de feziers, ie norenciarpacte ci-dessus corrigere ne pertainier des libetures graves. fer entre quasiques, s. e. et au si est un cas ou une cieze, a trefle de sera
- à l'aide des vis M8x20 mm (x2) et de la clé hexagonale de 6 mm, fixez la colonne de levage du moniteur à la base de la colonne de levage en enfonçant avec précaution les vis M8x20 mm dans chacun des trous de montage de la base de la colonne de levage et dans les trous de vis de la colonne de levage du moniteur. Comme le montre la figure 1.
Instruction importante ! Ce produit contient un ressort et estquipé d'un mouvement basculant et capte en le haut de l'excroissance mortelle. Sélectionnez la position prévautr qui s'adapte 2 la position défaut mcr ou anque sur qusous tourne 2 a prosigne immédiate de ou il. Pèce 102 paféran esont a raccis que ple ressort a reacort ne soent enveuillant couarouré l'ennorrepart de cette cornière prévue pour être dans images matériels et des boulons gues.
- Placez la plaque arrière du levier sur son réceptacle sur la colonne de levage du moniteur, en alignant les quatre trous. Ensuite, à l'aide des vis M4x6mm (x4) et de la clé hexagonale de 5mm avec tournevis, fixez la plaque arrière du levier à la colonne de levage du moniteur en enfonçant soigneusement les vis M4x6mm dans chaque des trous de montage de la colonne de levage du moniteur à travers les trous de vis de la plaque arrière du levier. comme le montre la figure 2.

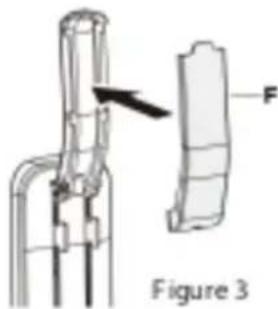

- Placez le couvercle avant du levier sur la plaque arrière du levier. Comme le montre la figure 3.
- à l'aide des vis M4x8 mm et d'un tournevis, fixez le couvercle avant du levier à la plaque arrière du levier en entonçant avec précaution la vis M4x8 mm dans le trou de montage du couvercle avant du levier et dans le point de montage de la plaque arrière du levier. comme le montre la
Figure 4.
Assemblage de la barre transversale

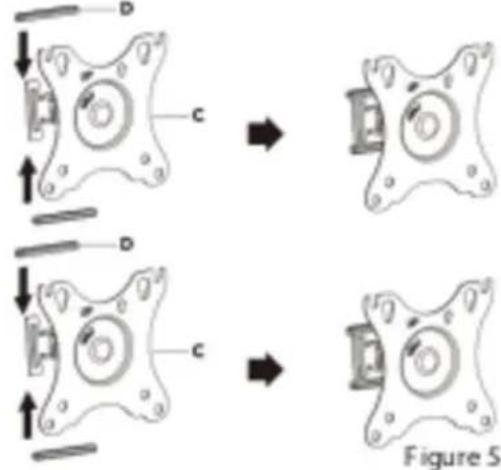

- Place les capuchons de montage VESA (x4) sur les côtés supérieure et inférieure de chaque ensemble de montage VESA (2). Comme le montre la figure 5.
- Avec l'aide des vis M6x12 mm (x6) et des têtes hexagonales de 4 mm, fixez chacune
des barres transversales au support supérieur de la barre transversale en entonçant soignement les vis M6x12 mm dans chacun des points de montage des barres transversales et dans les trous de montage du support supérieur de la barre transversale.
des points de montage de l'assemblage sur les barres transversales et dans les trous de montage de l'assemblage sur le support de barre transversale, supérieur. Comme le montre la figure 7.
Figure 7
Fixer la barre transversale à la colonne de l'évange du moniteur
- Faibles glisser le support inférieur de la barre transversale dans son logement sur le support supérieur de la barre transversale. Ensuite, à l'aide de la vis M6x40 mm et de la clé hexagonale de 5 mm avec tournevis, fixez le support de barre transversale inférieur au support de barre transversale supérieur en enfonçant avec précaution la vis M6x40 mm à travers le support de barre transversale supérieur dans l'orifice de montage de la barre transversale inférieur et dans le point de montage de la barre transversale supérieur. Comme le montre la figure 9.
Figure 9
Fixation des poignées de maintien
- L'aide des vis M6x15 mm (x2) et de la déhexagonale de 5 mm avec tournées, fixez la poignée de maintien supérieure au support de la barre transversale supérieure en entonçant avec précaution les vis M6x15 mm dans chaque des trous de montage de la poignée de maintien supérieure et dans les trous de montage du support de la barre transversale supérieure. Comme le montre la figure 10.
- Glisser la poignée de préhension inférieure dans ses réceptacles sur le support de la barre transversale supérieure et la glisser jusqu'à

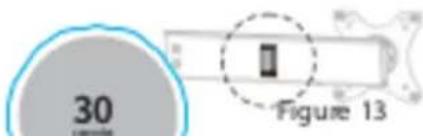

Fixer les clips adhésifs de gestion des câbles
- Décollez le dos adhesif de l'un des disps adhesifs de gestion des cables. Comme le montre la figure 12
Figure 12
- Retirez le clip adhésif de gestion des câbles à l’arrête de l’une des barres transversales, à peu près similaire à un angle de 90 degrés. Appliquez une pression ferme pendant 30 secondes, comme indiqué dans la Figure 13.

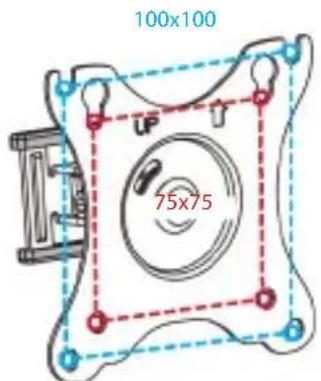

Sélection du modèle de montage VESA approprié
Ce support de moniteur prend en charge deux modèles de montage VESA différents :
- Modèle VESA 75x75mm
- Modèle VESA 100x100mm
Sélectionnez les vis de montage du moniteur qui conviennent aux moniteurs à monter.
Sélection des vis de montage appropriées
Deux types différents de vis de montage de moniteur sont fournis avec ce support de moniteur :
- Vis M4 x 12 mm x 8
- Vis M5 x 12 mm x 8
Sélectionnez les vis de montage du moniteur qui conviennent aux moniteurs montés.
Attention!
Ore produit, ore d'att. ne adt qu'ainé dinu eunm en de vioe fale et alvio vihre points.
Pique de la kuniversité 17 C. Y en a d'and opne hand et l'ore cie aie rcli e cie, die un anu iner nve quin platite, die cunrige et de tioe xefkduh fhe ciene re d r / ne 24, anf 50, ane apilnfe anni 36, dix et ilalne. Palfie sl onpcaes prccse o gnsurere be magne vuaan difl aon
- En utilisant les vis de montage du moniteur appropriées (x2 sur x8), les
rondelles (2 sur 8) et la clé hexagonale de 5mm avec le tournevis
tournevis, enoncez avec précaution chacune des vis de montage du moniteur à travers chacune des rondelles et partiellement dans les deux trous de montage supérieurs de l'un des supports.
les deux trous de montage supérieurs de l'un des supports VESA du moniteur, en laissant 3 mm de vis de montage exposés. Ensuite, accrochez la partie exposée des vis de montage du moniteur (entre la rondelle et le moniteur) sur le mode de montage VESA approprié de l'ensemble de montage VESA. Comme le montre la figure 14.
- En utilisant les vis de montage du monteur appropriées (x2 sur x8), les moulons (2x sur x8) et la clé hexagonale de 5 mm avec le tournevis, enfonce avec précaution chaque vis de montage du moniteur (x2 sur x8). Monte et le modèle de montage VESA approprié, et dans les deux trous de montage inférieurs de l'un des supports VESA du moniteur. Comme le montre la figure 15.
Figure 15
Acheminement des câbles
Votre support de moniteur à double affichage est équipé de solutions pratiques de gestion des câbles pour vous aider à garder votre espace de travail organisé et sans encombrement.
Clips adhésifs de gestion des câbles
Chaque bras de moniteur est équipé de clips adhésifs de gestion des cables (précédemment installés au cours des étapes 12 à 14 de la section Assemblage). Ces clips sont conçus pour maintenir les cables en place et éviter qu'ils ne s'emmêlent ou ne pendent derrière les moniteurs. Insérez vos cables dans les clips pour une installation ordonnée et organisée.
Attaches de câbles à crochets et boucles
Quatre attaches de câbles à crochets et boucles sont incluses pour faciliter la gestion des câbles. Utilisez ces attaches pour regrouper les câbles le long des bras du moniteur ou pour fixer les câbles au support lui-même. La conception à crochets et à boucles permet un ajustement et une réutilisation faciles, garantissant un aspect net et rationalisé de votre espace de travail.
Figure 16
Fonctionnement
Votre support de moniteur à double affiche est équipéd de plusieurs fonctions régales permettant de personnaliser le positionnement de vos moniteurs pour un confort de visualisation et une productivité optimaux.
Attention!
Règle d'heure nge tchie 1 Or geuual cai rnnl n eovvivirn 2 rnrn aegn pae nne hne bny hne yhagamere 11 or c s qinrte the fua ene 10 ne 10 n 10 n 10 n 10 n 10 n 10 n 10 n 10 n 10 n 10 n 10 n 10 n 10 n 10 n 10 n 10 n 10 n 10 n 10 n 10 n 10 n 10 n 10 n 10
Le support pour deux moniteurs permet de régler la hauteur afin d'élever ou d'abaisser facilement les deux moniteurs installés à la hauteur souhaitée.
Les poignées et le levier à palette vous permettent de contrôler en toute sécurité l'ascension ou la descente des moniteurs. Lorsque le levier à palette est actionné, le mécanisme de verrouillage de l'élévateur de colonne de moniteurs est désengagé, ce qui permet au mécanisme à ressort de pousser les crans vers le haut. et le mécanisme à ressort pousse les crans vers le haut.
Pour augmenter la hauteur :
Saisissez les poignées situées sur le support à double écran, puis tirez le levier à palette vers vous. Lorsque le mécanisme de verrouillage se relâche, les moniteurs se déplacent naturellement vers le haut, utilisez les poignées pour contrôler l'élan vers le haut. Une fois que vous avez atteint la hauteur souhaitée, relâchez le levier à palette et les moniteurs se verrouillent en toute sécurité. Comme le montre la figure 18.

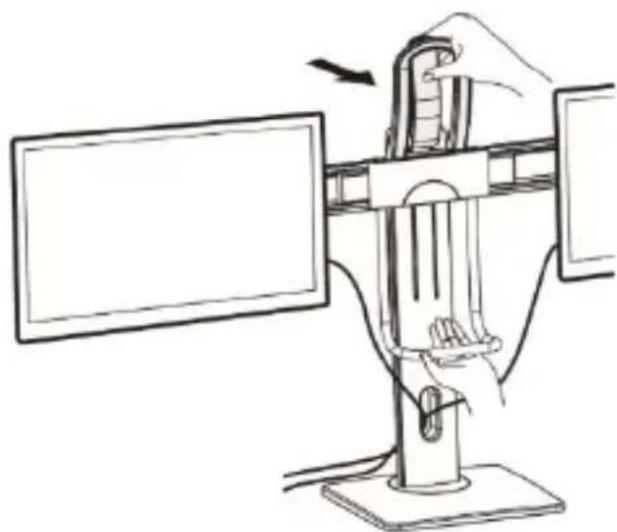

Pour abaissér la hauteur :
Saisissez les poignées situées sur le support à double écran, puis tirez le levier à palette vers vous. Lorsque le mécanisme de verrouillage se libère, utilisez les poignées pour tirer les moniteurs vers le bas. Une fois que vous avez atteint la hauteur souhaitée, relâchez le levier à palette et les moniteurs se verrouilleront en toute sécurité.
Figure 18
Comme le montre la figure 18
Réglage de l'inclinaison
Chaque dran peut être individuellement incliné vers le haut ou vers le bas pour s'adapter à vos préférences en matière d'angle de vue. Pour incliner un moniteur:
- Localisez le mécanisme de réglage de l'indination sur l'ensemble de montage VESA et desserrez le réglage de l'indination à l'aide de la clé hexagonale de 5 mm et d'un tournevis. Comme le montre la figure 18.
- Inclinez doucement le moniteur jusqu'à l'angle souhaité.
- Une fois positionné, serrez le mécanisme de réglage de l'inclinaison sur le support VESA.
l'ensemble de montage VESA pour fixer l'angle d'inclinaison en place. Comme le montre la figure 18.
Réglage du panoramique
La fonction de réglage panoramique vous permet d'orienter individuellement chaque écran.
Figure 20
à gauche ou à droite pour un alignement optimal. Pour effectuer un panoramique sur un moniteur, il suffit de saisir le moniteur et de le déplacer horizontalement jusqu'à ce qu'il soit dans la position souhaitée. comme le montre la figure 19.
Réglage de la rotation
Figure 21
