Caractéristiques techniques	Support écran plat avec bras articulé, compatible avec les écrans de 13 à 27 pouces, capacité de charge jusqu'à 8 kg.
Utilisation	Permet de libérer de l'espace sur le bureau, ajustement en hauteur, inclinaison et rotation pour un confort visuel optimal.
Maintenance et réparation	Nettoyer avec un chiffon doux, vérifier régulièrement les fixations pour assurer la stabilité.
Sécurité	Installation sécurisée recommandée, suivre les instructions de montage pour éviter les accidents.
Informations générales	Produit fabriqué par StarTech.com, garantie limitée, design moderne et robuste.

FOIRE AUX QUESTIONS - 1MP1ACGMONITORARM StarTech.com

Comment installer le support écran plat StarTech.com 1MP1ACGMONITORARM ?

Pour installer le support, commencez par fixer la base au bureau à l'aide des vis fournies. Ensuite, attachez le bras du support à la base, puis fixez votre écran plat au plateau de montage. Veillez à suivre le manuel d'instructions pour les étapes spécifiques.

Quel poids maximum le support peut-il supporter ?

Le support écran plat StarTech.com 1MP1ACGMONITORARM peut supporter des écrans allant jusqu'à 8 kg.

Le support est-il compatible avec tous les écrans ?

Ce support est compatible avec les écrans qui ont des trous de montage VESA de 75 x 75 mm ou 100 x 100 mm. Assurez-vous que votre écran dispose de ces dimensions pour une installation appropriée.

Comment ajuster la hauteur du support ?

Pour ajuster la hauteur, déverrouillez le mécanisme de réglage situé sur le bras du support, réglez la hauteur souhaitée et verrouillez le mécanisme à nouveau pour sécuriser la position.

Le bras du support permet-il une rotation de l'écran ?

Oui, le bras du support permet une rotation de l'écran jusqu'à 180 degrés, vous permettant de basculer votre écran entre les modes portrait et paysage.

Y a-t-il des instructions de maintenance pour le support ?

Pour maintenir le support, vérifiez régulièrement que les vis sont bien serrées et nettoyez-le avec un chiffon doux. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Le support est-il réglable en inclinaison ?

Oui, le support permet un réglage en inclinaison de l'écran, ce qui vous permet d'ajuster l'angle de vue selon vos préférences.

Que faire si je perds une pièce du support ?

Si vous perdez une pièce, contactez le service client de StarTech.com pour obtenir des pièces de rechange ou des conseils sur la façon de remplacer la pièce manquante.

MODE D'EMPLOI 1MP1ACGMONITORARM StarTech.com

Révision du Manuel: 14/11/2023 Support de Bureau pour Moniteur Unique - Réglable en Hauteur - Pour Moniteur jusqu'à 30 pouces Manuel Utilisateur

SKU: 1MP1ACG-MONITOR-ARM

Pour obtenir les dernières informations et caractéristiques, consultez le site www.StarTech.com/1MP1ACG-MONITOR-ARM *Le produit réel peut varier par rapport aux photosi manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, Déclarations de Conformité Utilisation de marques commerciales, de marques déposées et d'autres noms et symboles protégés Ce manuel peut faire référence à des marques commerciales, des marques déposées et d'autres noms et/ou symboles protégés de sociétés tierces qui ne sont liées d'aucune manière à StarTech.com. Le cas échéant, ces références ne sont données qu'à titre d'illustration et ne représentent pas une approbation d'un produit ou d'un service par StarTech.com, ni une approbation du ou des produits auxquels ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe ailleurs dans le corps de ce document, StarTech.com reconnaît par la présente que toutes les marques de commerce, marques déposées, marques de service et autres noms et/ou symboles protégés contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs. PHILLIPS® est une marque déposée de Phillips Screw Company aux Etats-Unis et dans d'autres pays.ii manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, Safety Statements Safety measures

• Product installation and/or mounting should be completed by a certified professional as per the local safety and building code guidelines. Mesures de sécurité

• L’installation et/ou le montage du produit doit être réalisé par un professionnel certifié et dans le respect des normes locales et du code de construction local. Säkerhetsåtgärder

• StarTech.com Ltd. n’est pas responsable des dommages matériels et/ou corporels résultant des procédures d’installation décrites dans ce document technique.

• Assemblez ce produit conformément aux instructions. Lisez l’intégralitéiv manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, du manuel et assurez-vous que les instructions sont bien comprises avant d’assembler et/ou d’utiliser ce produit.

• Ne dépassez pas la capacité de poids de ce produit. La surcharge de ce produit peut entraîner des blessures ou des dommages matériels.

• Capacité de poids du bras de moniteur: de 4,4 à 19,8 lb (2 à 9 kg).

• Ne laissez pas les enfants grimper sur ce produit ou l’utiliser sans surveillance adéquate.

• Ce produit est destiné à être utilisé à l’intérieur uniquement et ne doit pas être utilisé à l’extérieur.

• Ne serrez pas trop les vis lors de l’assemblage de ce produit. Si vous rencontrez une résistance lors du serrage des vis, cessez de serrer.

• L’assemblage de ce produit nécessite deux personnes. Ne tentez pas d’assembler le produit et d’installer les équipements sans aide.

• Avant d’ajouter des équipements au produit, vérifiez que vous l’avez correctement assemblé et installé, et que le produit peut supporter le poids des équipements que vous y ajoutez.

• Assurez-vous que tout l’équipement a été correctement fixé avant de régler ce produit.

• Danger lié à l’énergie stockée ! Ce produit contient un mécanisme à ressort qui peut provoquer un déplacement forcé et rapide de l’ensemble et/ou de l’équipement monté vers le haut. Faites toujours preuve de prudence lorsque vous manipulez le(s) bras à ressort ou que vous vous trouvez à proximité de celui-ci. Ne retirez pas l’équipement monté tant que le bras à ressort n’a pas été placé dans la position la plus haute ou (si possible) que la force du ressort n’a pas été suffisamment réduite pour éliminer tout danger. Le non- respect de cette consigne peut entraîner des dommages matériels et/ou des blessures corporelles graves.

• Risques de pincement ! Gardez les mains à l’écart de tout point de pincement créé par les composants mécaniques lorsque vous abaissez ou relevez l’écran. Le non-respect de cette consigne peut entraîner des blessures corporelles graves. Varningsmeddelanden

• Överskrid inte produktens viktkapacitet. Överbelastning av produkten kan Pour consulter les manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, visitez le site www.startech.com/support.v manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, leda till skador på person eller egendom.

• Dit product is uitsluitend bedoeld voor gebruik binnenshuis en mag niet Pour consulter les manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, visitez le site www.startech.com/support.vi manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, buitenshuis worden ingezet.

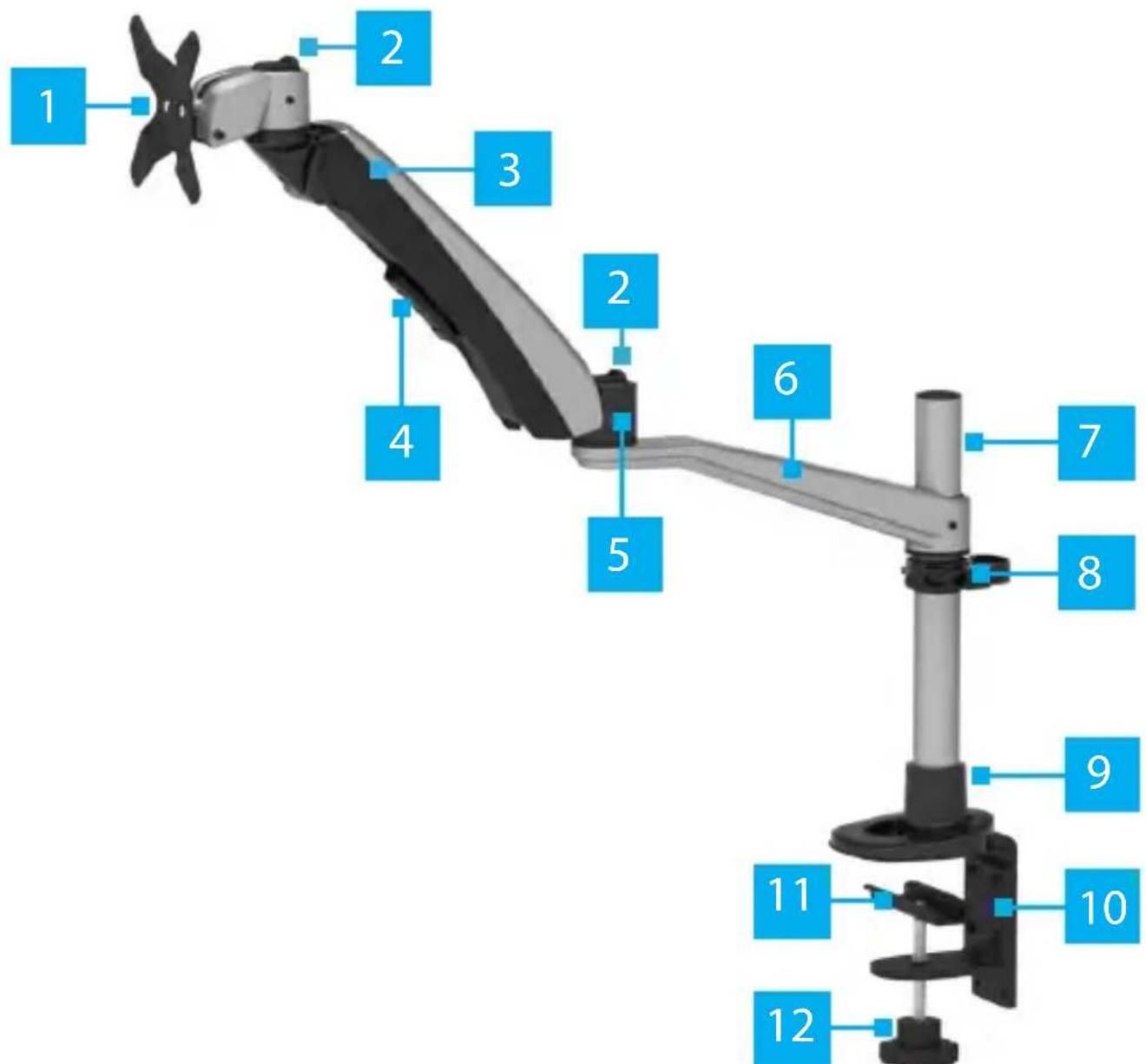

Support de Moniteur VESA

Bras à Ressort, Poteau de Montage

Bouton de Déclenchement

Bras à Ressort du Moniteur

Canal de Gestion des Câbles

Clip de Gestion des Câbles

*Le produit réel peut différer des photos

Pour consulter les manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, visitez le site www.startech.com/support. Dimensions du Produit Vue Latérale et Profil Avant 84mmMax 590mm 103m

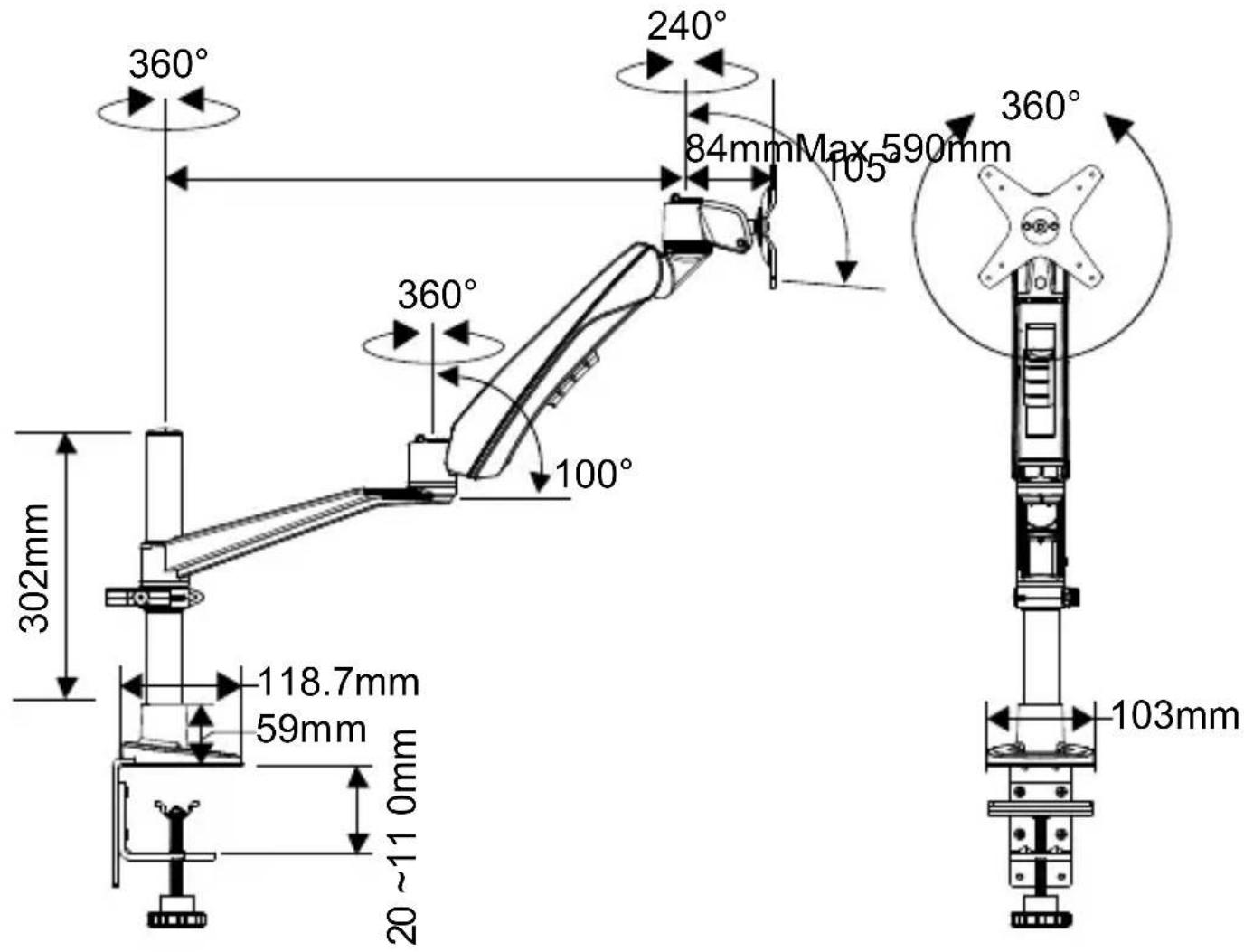

0 ~11 0mm 360° 360° 360° 100° 302mm 118.7mm 59mm3 manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, Informations sur le Produit Conditions Requises Pour obtenir les dernières informations sur les produits, les spécifications techniques, les manuels et les déclarations de conformité, veuillez consulter le site : www.StarTech.com/1MP1ACG-MONITOR-ARM Support de Moniteur

• Schéma de montage VESA compatible 75 x 75 ou 100 x 100 mm

• Taille de l'écran jusqu'à 30 pouces Outils

• Tournevis cruciforme Pour consulter les manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, visitez le site www.startech.com/support.4 Pour consulter les manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, visitez le site www.startech.com/support. Bras à Ressort Quantité: 1 Bras Pivotant Quantité: 1 Assemblage du Support de Poteau Quantité: 1 Support de Moniteur VESA Quantité: 1 Clip de Gestion des Câbles Quantité: 1 Clé Hexagonale Quantité: 1 Vis de Serrage du Moniteur Quantité: 4 Coussin de la Base Quantité 1 Manuel Utilisateur Quantité: 1 Contenu du Paquet Pour consulter les manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, visitez le site www.startech.com/support.5 manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, Installation Installation du Bureau

1. Réglez la Vis de Serrage de la Pince de Bureau pour

qu'elle corresponde à l'Épaisseur du Bureau. (Figure 1) Figure 1

2. Retirez le Film Protecteur du Coussin de Base pour faire

apparaître l'Autocollant.

3. Veillez à Aligner le Trou de la Base de l'Assemblage du Mât

avec le Trou correspondant sur la Face Adhésive du Coussin de Base. Fixez le Coussin de Base à la Base du Mât en exerçant une pression pendant quelques secondes pour que l'Adhésif prenne.

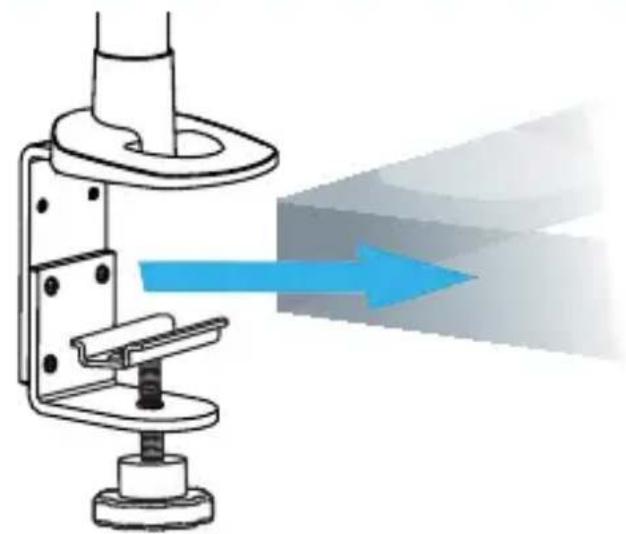

4. Faites glisser la Pince de Bureau sur le Bureau. (Figure 2)

Pour consulter les manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, visitez le site www.startech.com/support.6 manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, Figure 2

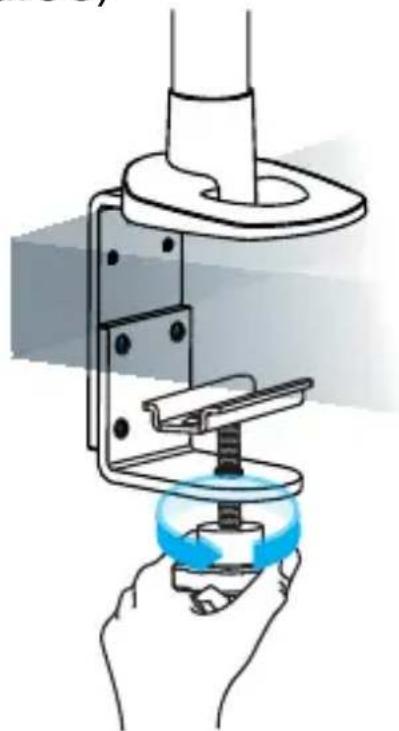

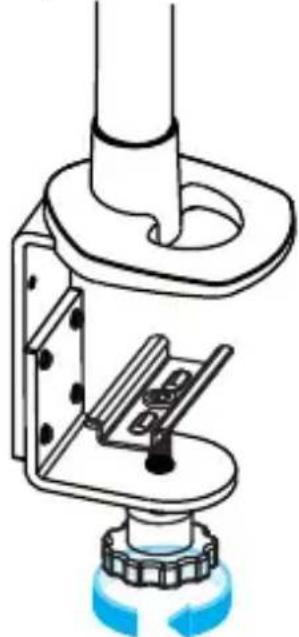

5. Utilisez la Poignée pour Serrer et fixer la Pince de Bureau

sur le Bureau . (Figure 3) Figure 3 Pour consulter les manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, visitez le site www.startech.com/support.7 manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, Passer d'un Montage sur Bureau à un Montage sur Œillet

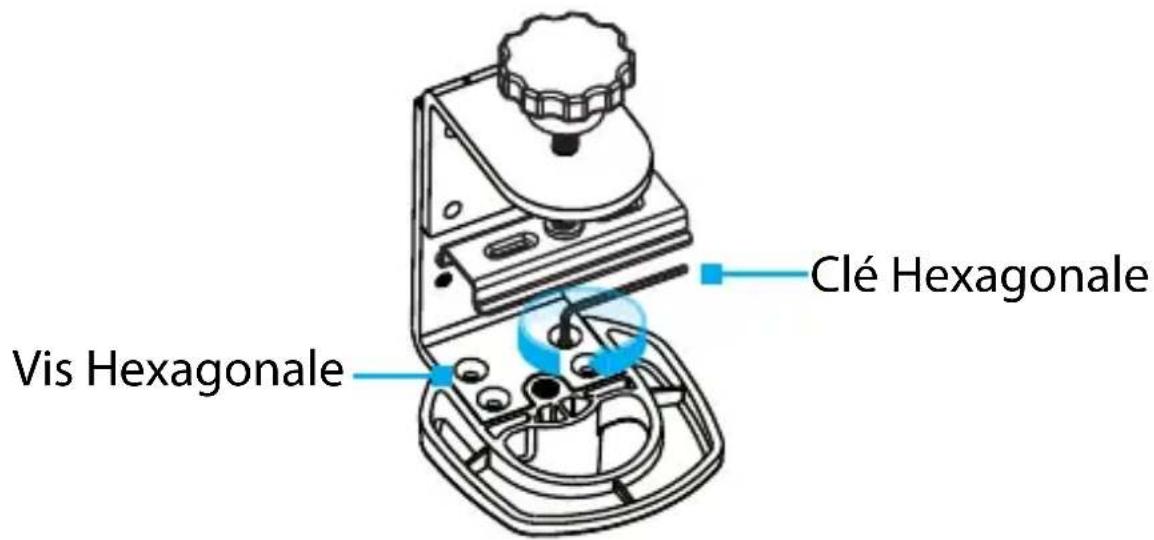

1. Faites pivoter l'Ensemble de Montage du Mât de façon à ce que

le Mât soit orienté vers le bas. Utilisez la Clé Hexagonale pour retirer les Vis Hexagonales (x4) qui maintiennent la base du Mât sur la Pince de Bureau. (Figure 4) Remarque: Ajustez le bouton à main pour avoir suffisamment d'espace pour retirer les vis hexagonales. Figure 4

2. Utilisez un Tournevis à Tête Cruciforme pour retirer la Vis

de la Plaque de Serrage fixée sur la Poignée (Figure 5). Vis Hexagonale Clé Hexagonale Pour consulter les manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, visitez le site www.startech.com/support.8 manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, Figure 5

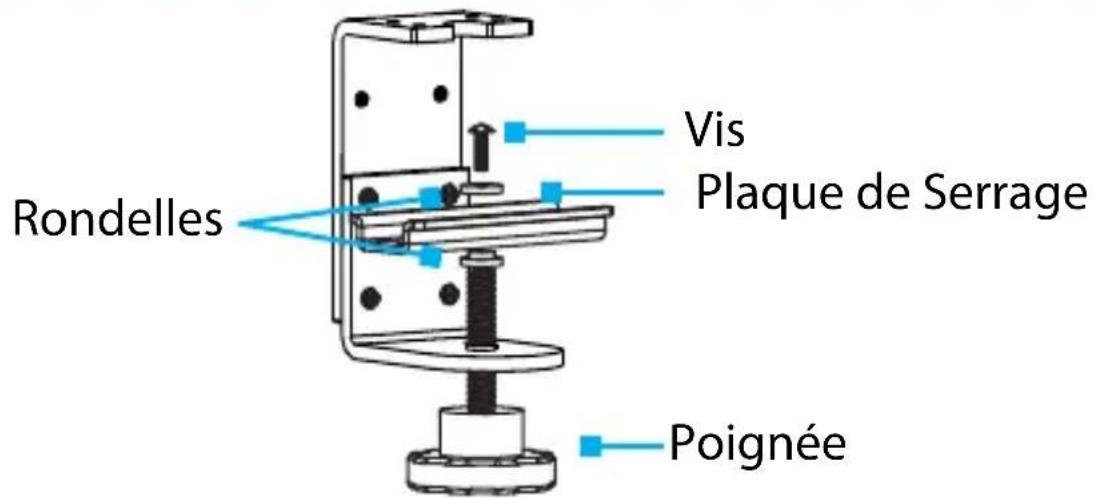

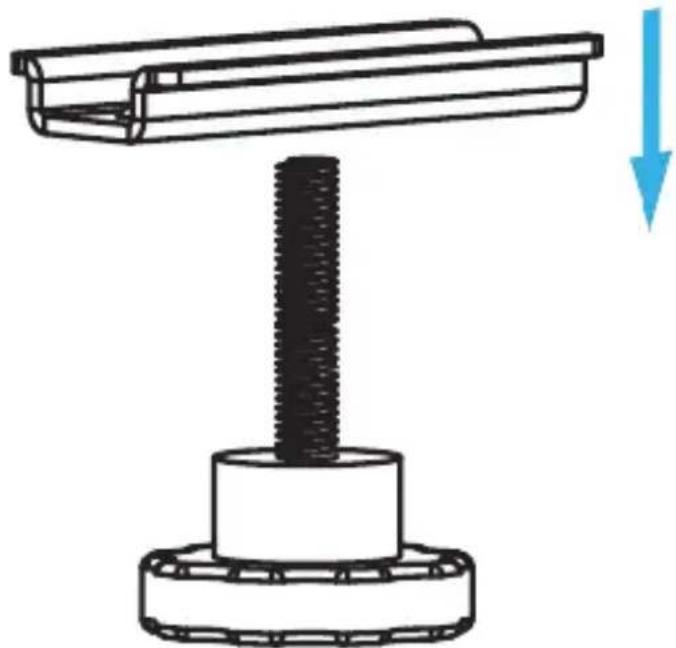

3. Retirer la Plaque de Serrage, les Rondelles (x2) et la

Poignée de la Pince de Bureau.

4. Remettez la Plaque de Serrage en place sur la Poignée.

(Figure 6) Figure 6 Rondelles Vis Plaque de Serrage Poignée Pour consulter les manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, visitez le site www.startech.com/support.9 manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, Installation des Passe-Fils

1. Retirez le Film Protecteur du Coussin de Base pour faire

apparaître l' Autocollant.

2. Veillez à Aligner le Trou de la Base de l'Assemblage du Mât

avec le Trou correspondant sur la Face Adhésive du Coussin de Base. Fixez le Coussin de Base à la Base du Mât en exerçant une pression pendant quelques secondes pour que l'Adhésif prenne.

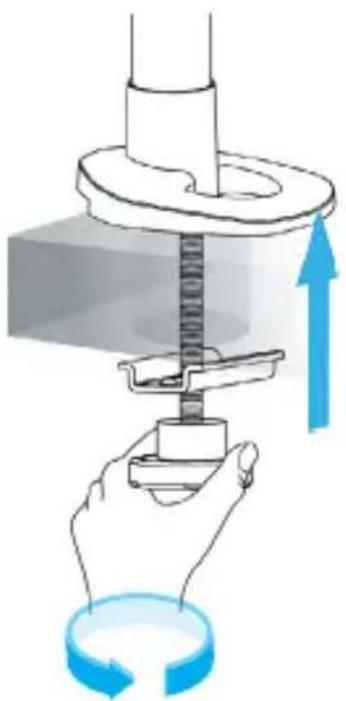

3. Positionnez la Base du Mât sur le Trou du Passe-Fil.

4. Insérer la Poignée dans le Trou du Passe-Fil et dans la Base

du Mât. Tournez la Poignée pour la Serrer. (Figure 7) Figure 7 Pour consulter les manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, visitez le site www.startech.com/support.10 manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, Conversion de la Fixation à Passe-Fil en Fixation sur Bureau (Facultatif) Si la pince de bureau doit être convertie de la monture à œillet à la pince de bureau, suivez les étapes ci-dessous.

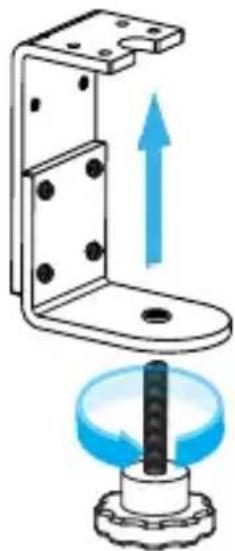

1. Visser la Poignée dans le Trou de la Pince de Bureau.

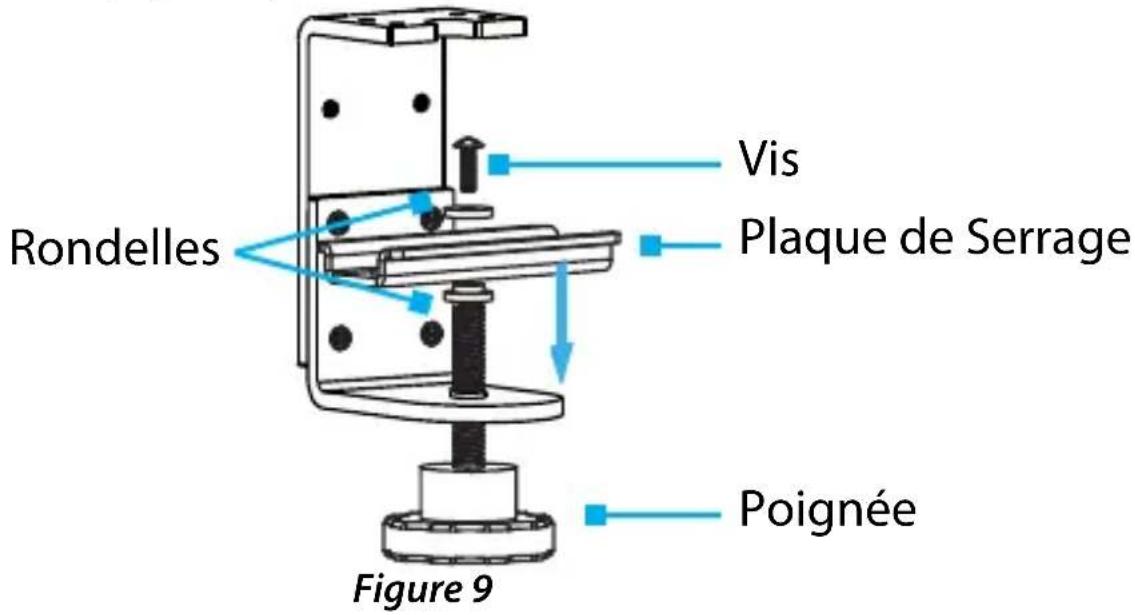

2. Installer la Vis à travers la Rondelle, la Plaque de Serrage, la

Rondelle et sur la Poignée. Utilisez un Tournevis à Tête Cruciforme pour serrer la Vis. (Figure 9) Figure 9 Rondelles Vis Plaque de Serrage Poignée Pour consulter les manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, visitez le site www.startech.com/support.11 manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, Ajuster la Pince de Bureau pour Différentes Épaisseurs de Bureau (en Option) En fonction de l'épaisseur du bureau, utilisez les trous de vis supérieurs et médians (par défaut) ou les trous de vis médians et inférieurs de la pince de bureau. L'épaisseur du bureau est comprise entre ~ 20 et 110 mm.

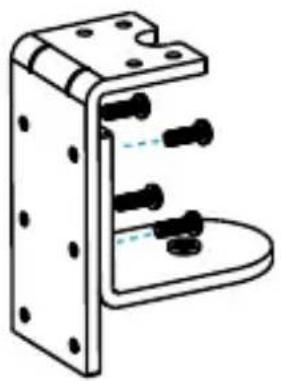

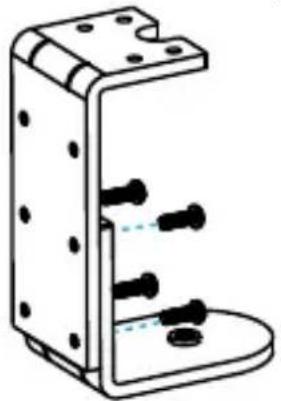

1. Retirez les Vis (x4) des deux moitiés de la Pince de Bureau à

l'aide d'un Tournevis Cruciforme. (Figure 10) Figure 10

2. Insérez les Vis (x4) dans les Trous de Vis du Milieu et du

Bas de la Pince de Bureau. Utilisez un Tournevis à Tête Cruciforme pour Serrer les Vis (x4) (Figure 11). Figure 11 Pour consulter les manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, visitez le site www.startech.com/support.Fixer les Bras du Moniteur

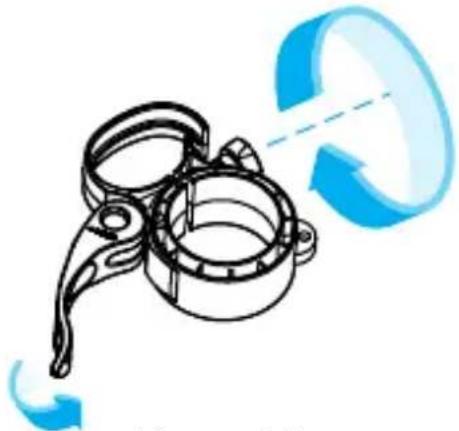

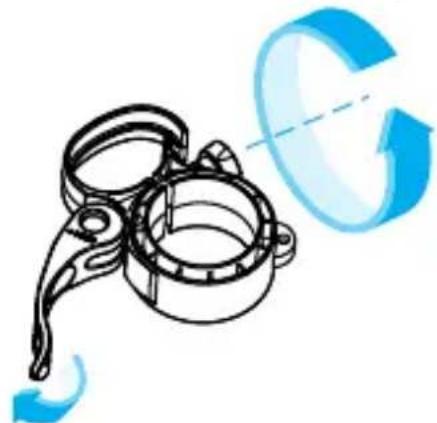

1. Tirez le Levier et tournez la Poignée du Clip de Gestion

des Câbles pour relâcher la tension. (Figure 12) Figure 12

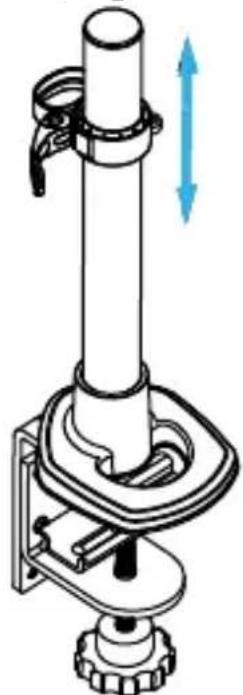

2. Faites glisser le Clip de Gestion des Câbles le long du Mât

jusqu'à la hauteur souhaitée. (Figure 13) Figure 13

Pour consulter les manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, visitez le site www.startech.com/support.13 manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore,

3. Tournez la Poignée pour serrer le Clip de Gestion des Câbles et

poussez le Levier jusqu'à ce qu'il soit Complètement Fermé pour le fixer sur le Mât (Figure 14) Figure 14

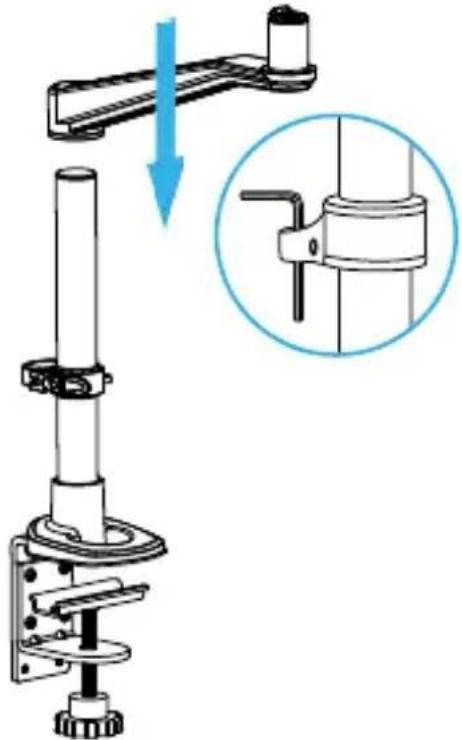

4. Faites glisser le

Bras Pivotant le long du Mât jusqu'à ce qu'il repose sur le Clip de Gestion des Câbles. La Clé Hexagonale peut être rangée sur le Clip de Gestion des Câbles. (Figure 15). Figure 15 Pour consulter les manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, visitez le site www.startech.com/support.14 manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore,

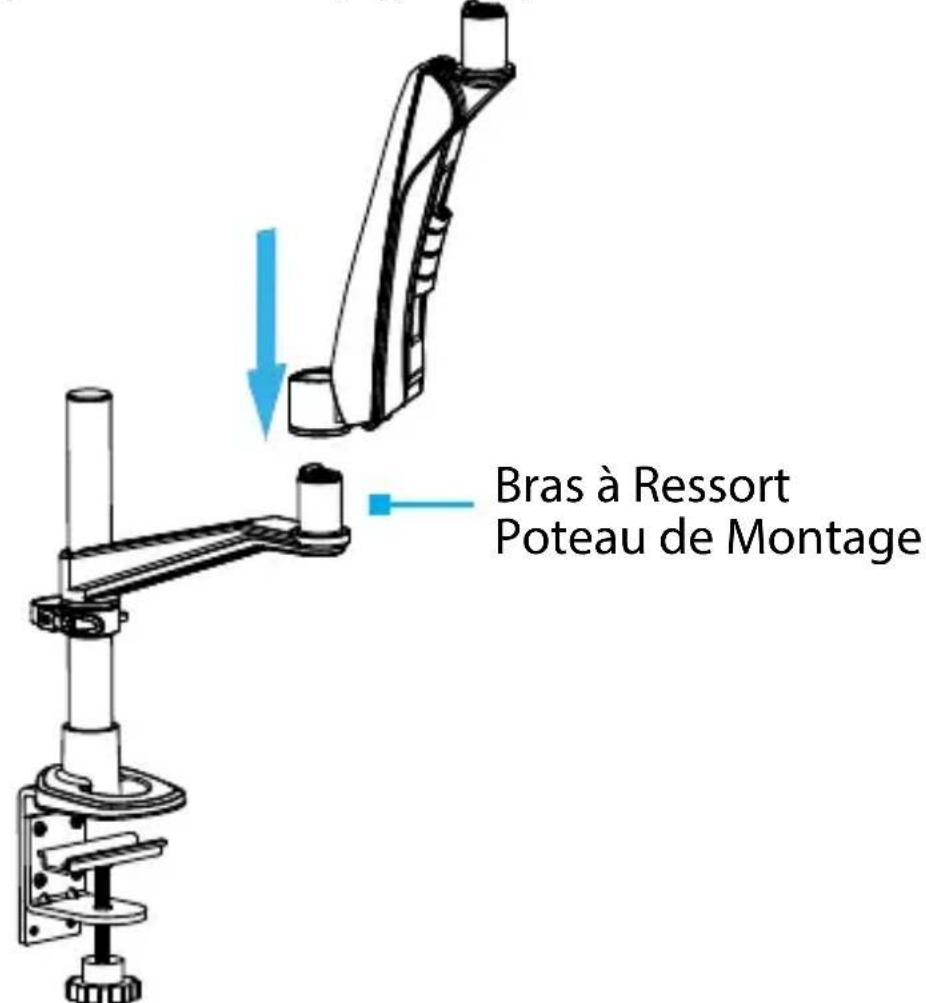

5. Faites glisser le Bras à Ressort sur le Bras à Ressort, le Poteau de

Montage jusqu'à ce qu'il s'enclenche. (Figure 16) Figure 16 Bras à Ressort Poteau de Montage Pour consulter les manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, visitez le site www.startech.com/support.15 manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, Fixer le Moniteur Avertissement ! Veillez à ce que le poids du moniteur ne dépasse pas la capacité de charge de ce produit. Le dépassement de la capacité de poids peut entraîner des blessures et/ou des dommages au produit, à l'équipement connecté et/ou à la surface de montage. Ce produit peut supporter les poids suivants : Jusqu'à 19,8 lb (9 kg). La fixation du moniteur est l'affaire de deux personnes. N'essayez pas d'effectuer cette tâche seul. Le moniteur fixé peut ne pas être correctement supporté par le bras d'affichage tant que son mécanisme à ressort n'est pas correctement réglé. Dans certains cas, le moniteur peut tomber rapidement. Pour éviter toute blessure personnelle et/ou tout dommage matériel, faites toujours preuve de prudence lorsque vous relâchez l'écran en soutenant manuellement son poids jusqu'à ce qu'une position stable soit atteinte.

1. Placez soigneusement le Moniteur face vers le bas sur une

surface protectrice/douce, les Points de Montage VESA orientés vers le haut.

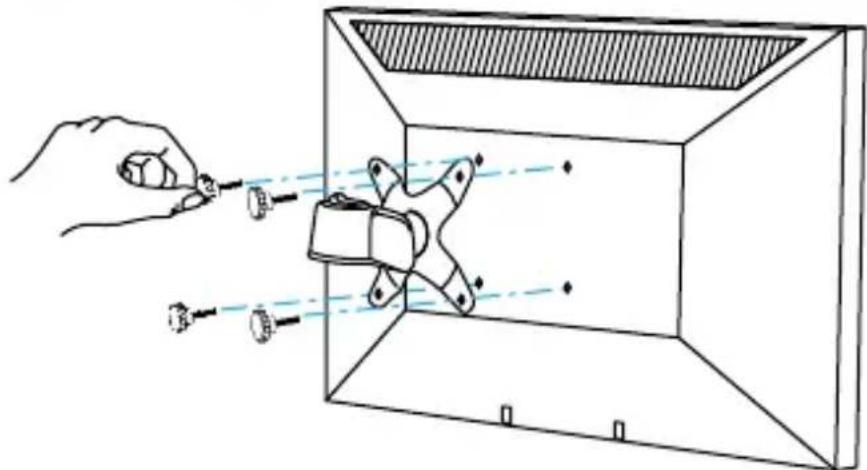

2. Insérez les Vis à Oreilles du Moniteur (x4) dans le

Support de Montage VESA et à l'arrière du Moniteur. (Figure 17) Pour consulter les manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, visitez le site www.startech.com/support.16 manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, Figure 17

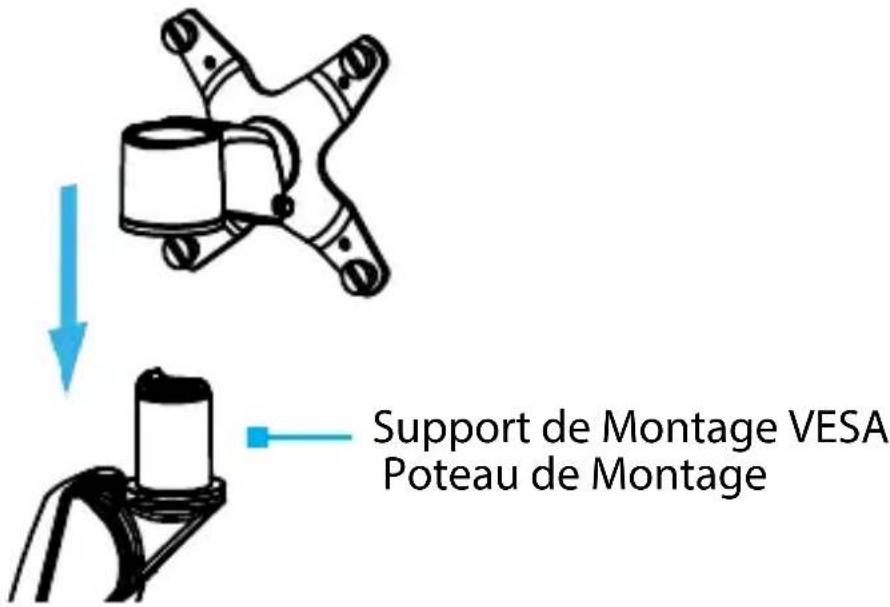

3. Faites glisser le Support de Montage VESA sur le Support de

Montage du Support de Montage VESA. (Figure 18) Figure 18 Remarque: Pour retirer le moniteur, faites glisser et maintenez le bouton de déverrouillage situé en haut du support de montage VESA tout en détachant le support de moniteur VESA. Support de Montage VESA Poteau de Montage Pour consulter les manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, visitez le site www.startech.com/support.17 manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, Fonctionnement Réglage de la Tension de Pivotement et d'Inclinaison Si le support de montage VESA ou le bras à ressort ne maintiennent pas leur position, ou si les articulations sont rigides, ajustez la tension. Régler la Tension de Pivotement

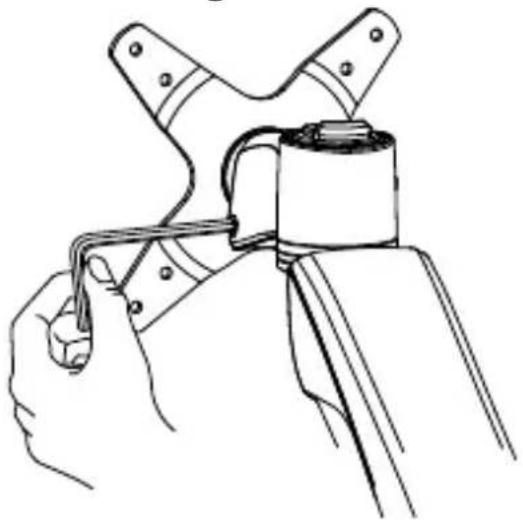

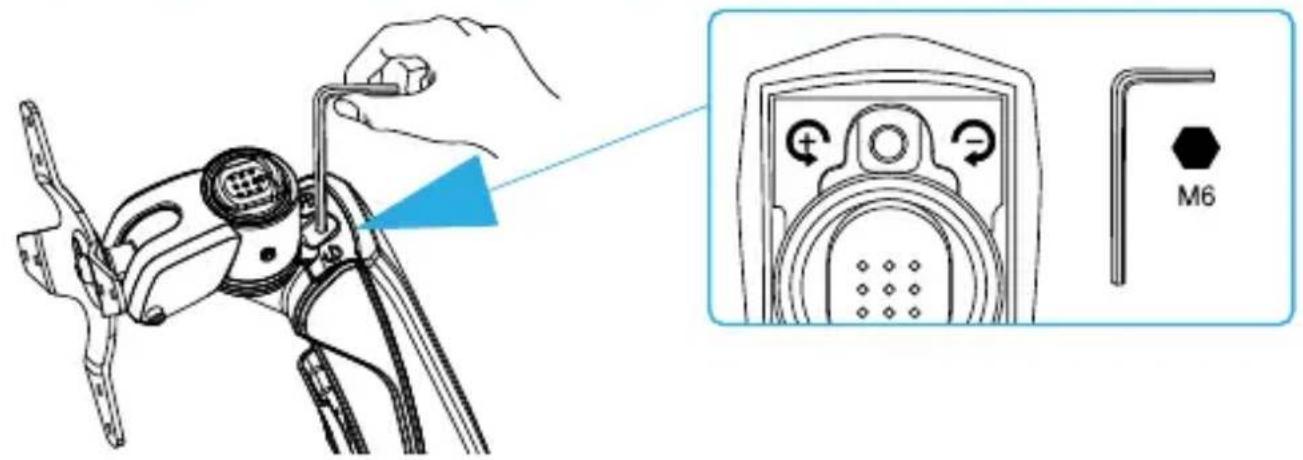

1. Utilisez la Clé Hexagonale pour Desserrer ou Serrer la ou les Vis

de Réglage de la Tension. (Figure 19) Figure 19 Régler l'Inclinaison Ajuster le Bras à Ressort

1. Tout en Supportant le poids du Moniteur, utilisez la Clé Hexagonale

pour tourner la Vis de Réglage de la Tension sur le Bras à Ressort. Tournez dans le Sens Inverse des Aiguilles d'une Montre pour Augmenter la Tension pour les Moniteurs Plus Lourds, ou dans le Sens des Aiguilles d'une Montre pour diminuer la Tension pour les Moniteurs Plus Légers. (Figure 20) Remarque: Le moniteur doit conserver sa position si la tension est correctement réglée Pour consulter les manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, visitez le site www.startech.com/support.18 manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, Figure 20 Support de Montage VESA

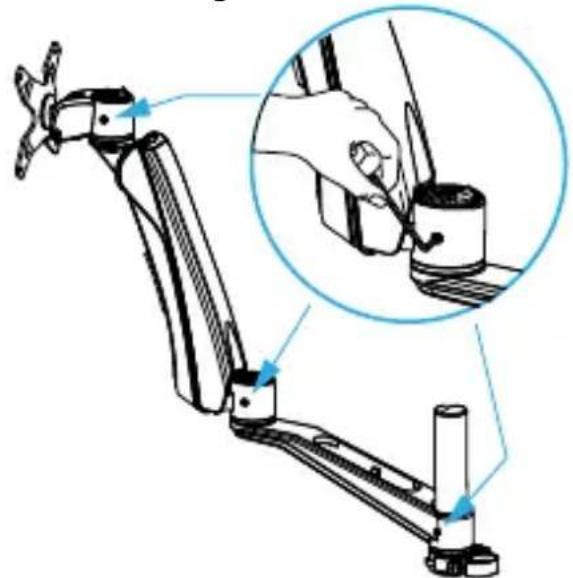

1. Tout en Supportant le poids du Moniteur

, utilisez la Clé Hexagonale pour Desserrer ou Serrer la Vis de Réglage de la Tension (Figure 21). Remarque: Le moniteur doit conserver sa position si la tension est correctement réglée. Figure 21 Pour consulter les manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, visitez le site www.startech.com/support.19 manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, Gestion des Câbles

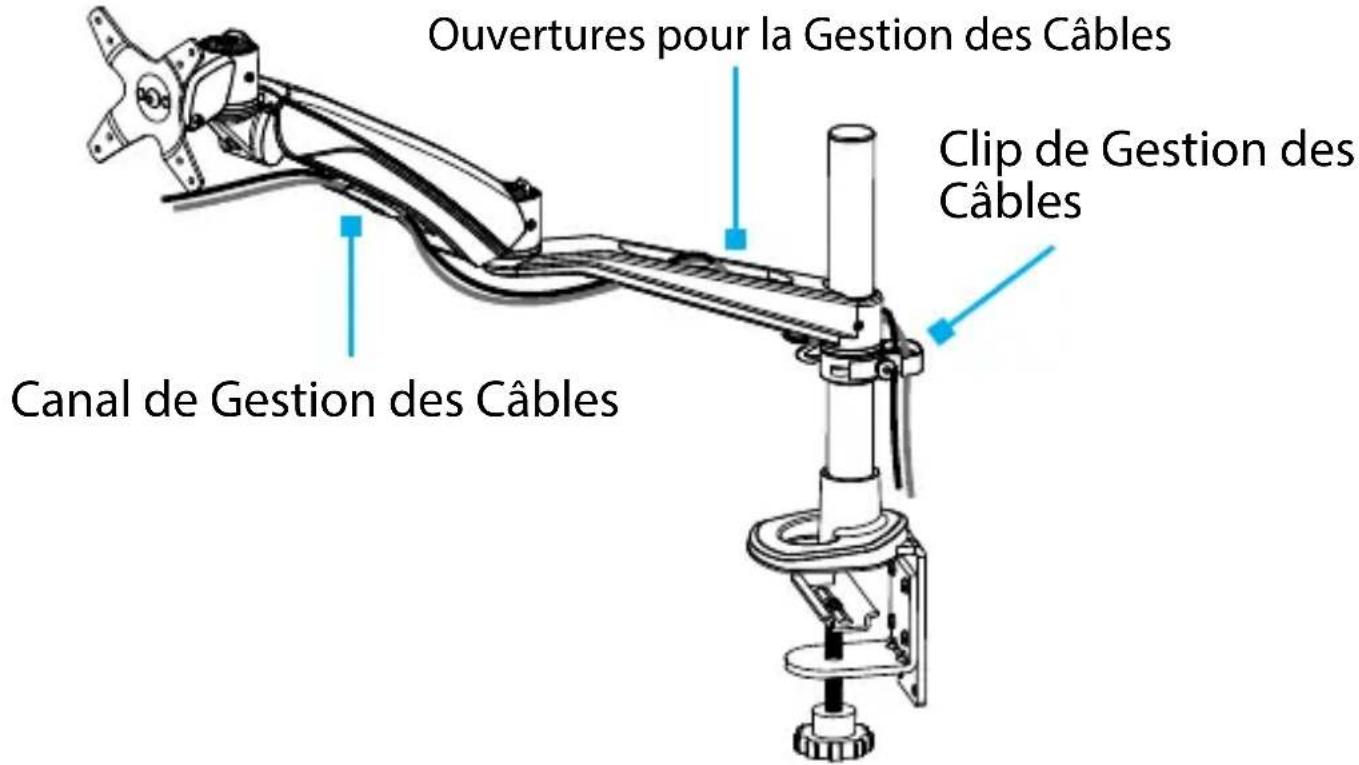

1. Faites passer le(s) Câble(s) dans le Canal de Gestion des

Câbles situé sous le Bras à Ressort. Faites passer le(s) Câble(s) par les Ouvertures de Gestion des Câbles sur le Bras Pivotant.

2. Faites passer le(s) Câble(s) par le Clip de Gestion des Câbles

à l'arrière du Mât. (Figure 22) Figure 22 Canal de Gestion des Câbles Ouvertures pour la Gestion des Câbles Clip de Gestion des Câbles Pour consulter les manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, visitez le site www.startech.com/support.20 manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, Informations sur la Garantie Ce produit bénéficie d'une garantie de dix ans. Pour plus d'informations sur les conditions de garantie des produits, veuillez consulter le site suivant www.startech.com/warranty. Limitation de la Responsabilité En aucun cas la responsabilité de StarTech.com Ltd. et StarTech.com USA LLP (ou de leurs dirigeants, administrateurs, employés ou agents) pour tout dommage (qu'il soit direct ou indirect, spécial, punitif, accidentel, consécutif ou autre), perte de profits, perte d'affaires, ou toute perte pécuniaire, découlant de ou liée à l'utilisation du produit, n'excédera le prix réel payé pour le produit. Certains États n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou indirects. Si de telles lois s'appliquent, les limitations ou exclusions contenues dans cette déclaration peuvent ne pas s'appliquer à vous. Pour consulter les manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, visitez le site www.startech.com/support.21 manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, Pour consulter les manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, visitez le site www.startech.com/support.22 manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, Pour consulter les manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, visitez le site www.startech.com/support.Hard-to-find made easy. Chez StarTech.com, ce n'est pas un slogan. C'est une promesse. StarTech.com est votre source unique pour toutes les pièces de connectivité dont vous avez besoin. Qu'il s'agisse des dernières technologies ou des anciens produits - et de toutes les pièces qui font le lien entre l'ancien et le nouveau - nous pouvons vous aider à trouver les pièces qui relient vos solutions. Nous facilitons la localisation des pièces et nous les livrons rapidement là où elles doivent aller. Il vous suffit de parler à l'un de nos conseillers techniques ou de visiter notre site web. Vous serez connecté aux produits dont vous avez besoin en un rien de temps. Visitez www.startech.com pour obtenir des informations complètes sur tous les produits StarTech.com et pour accéder à des ressources exclusives et à des outils permettant de gagner du temps. StarTech.com est un fabricant de pièces de connectivité et de technologie enregistré ISO 9001 depuis 1985 avec des opérations dans le monde entier. Commentaires Partagez vos expériences avec les produits StarTech.com, y compris les applications et l'installation des produits, ce que vous aimez à propos des produits et les domaines à améliorer. FR: fr.startech.com DE: de.startech.com ES: es.startech.com NL: nl.startech.com IT: it.startech.com JP: jp.startech.com StarTech.com Ltd. 45 Artisans Crescent London, Ontario N5V 5E9 Canada StarTech.com Ltd. Unit B, Pinnacle 15 Gowerton Road Brackmills, Northampton NN4 7BW United Kingdom StarTech.com LLP 4490 South Hamilton Road Groveport, Ohio
