Intitulé	Description
Type de produit	Support écran plat
Compatibilité	Écrans plats jusqu'à 27 pouces
Poids supporté	Jusqu'à 8 kg
Réglages	Pivot, inclinaison et rotation
Matériau	Acier et plastique
Installation	Montage mural avec matériel inclus
Dimensions	Dimensions compactes pour un gain de place
Maintenance	Nettoyage avec un chiffon doux, vérification régulière des fixations
Sécurité	Installation sécurisée recommandée pour éviter les chutes
Garantie	Garantie limitée du fabricant
Informations supplémentaires	Consulter le manuel d'utilisation pour des instructions détaillées

FOIRE AUX QUESTIONS - ARMPIVOT2 StarTech.com

Comment installer le support écran plat StarTech.com ARMPIVOT2 ?

Pour installer le support, commencez par fixer le support mural au mur en utilisant les vis et les chevilles fournies. Ensuite, attachez le bras articulé au support mural et assurez-vous qu'il est bien en place. Enfin, fixez votre écran plat au bras en suivant les instructions spécifiques fournies dans le manuel.

Le support est-il compatible avec tous les écrans plats ?

Le StarTech.com ARMPIVOT2 est compatible avec les écrans plats qui respectent le standard VESA jusqu'à 100 x 100 mm. Vérifiez les spécifications de votre écran pour vous assurer de sa compatibilité.

Comment ajuster la hauteur et l'angle de l'écran une fois installé ?

Le support est conçu pour permettre des ajustements faciles. Pour régler la hauteur, utilisez le mécanisme de verrouillage situé sur le bras. Pour ajuster l'angle, déplacez doucement l'écran dans la direction souhaitée et serrez le mécanisme de verrouillage pour le maintenir en place.

Le support peut-il supporter des écrans de grande taille ?

Oui, le StarTech.com ARMPIVOT2 peut supporter des écrans allant jusqu'à 32 pouces et un poids maximal de 15 kg. Assurez-vous de ne pas dépasser ces limites pour garantir la sécurité et la stabilité de votre installation.

Que faire si le support est instable ou vibre ?

Si le support semble instable, vérifiez d'abord que toutes les vis sont correctement serrées. Assurez-vous également que le support est bien monté sur un mur solide. Si le problème persiste, consultez le manuel pour vérifier que l'installation a été réalisée correctement.

Y a-t-il des instructions de montage en ligne disponibles ?

Oui, vous pouvez trouver des instructions de montage et des vidéos d'installation sur le site officiel de StarTech.com, dans la section de support pour le modèle ARMPIVOT2.

Comment entretenir le support écran plat ?

Pour entretenir votre support, nettoyez-le régulièrement avec un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager les surfaces. Vérifiez également périodiquement que toutes les fixations sont bien serrées.

Le produit est-il garanti ?

Oui, le StarTech.com ARMPIVOT2 est généralement couvert par une garantie limitée de 5 ans. Pour des informations détaillées sur la garantie, consultez le site de StarTech.com ou le manuel d'utilisation.

MODE D'EMPLOI ARMPIVOT2 StarTech.com

Guide de démarrage rapide

ID du produit ARMPIVOT2 *Le produit peut varier par rapport à l'image

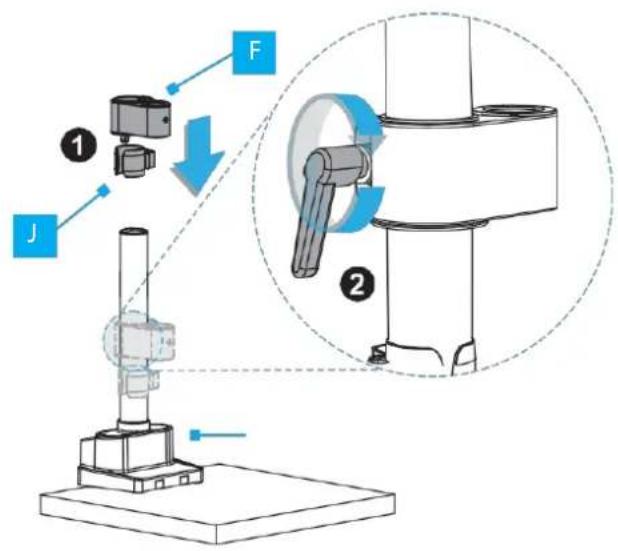

Clip de gestion des câbles

Clip de gestion des câbles

Assemblage de la base

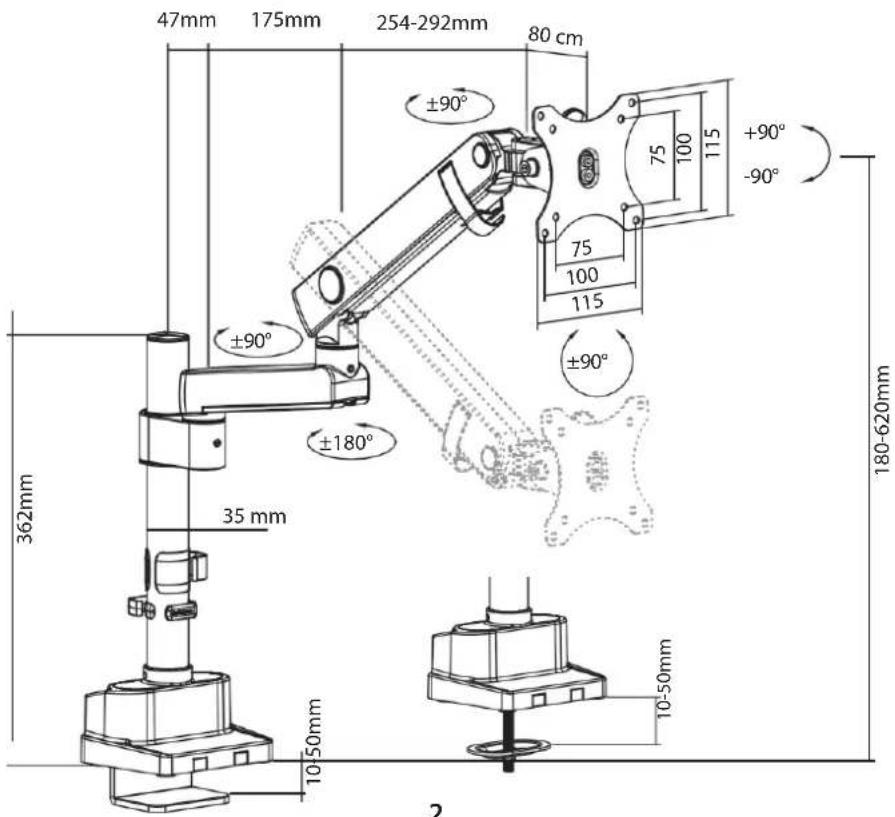

Collier de serrage Pour des options supplémentaires d'assistance en libre-service et des forums communautaires, veuillez consulter : www.StarTech.com/fr-fr/support Révision : 28 février 2025 Bras pour moniteur de bureau - Ressort mécanique - Jusqu'à 40" 16:9 et 9kg2 Guide de démarrage rapide 254-292mm ±90° +90° -90° ±90° ±90° ±180° 35 mm Contenu du paquet Assemblage de la base (A) Quantité : 1 Bras à ressort (B) Quantité : 1 Bras pivotant (C) Quantité : 1 Pôle (D)Quantité : 1 PLATEAU VESA (E)Quantité : 1 Bras Epaule (F)Quantité : 1 Clé hexagonale de 3 mm (G) Quantité : 1 Clé hexagonale de 6 mm (H)Quantité : 1 Porte-outils (I)Quantité : 1 Clip de gestion des câbles (J)Quantité : 1 Plaque pour passe-partout (K)Quantité : 1 Vis de l'œillet (L)Quantité : 1 Vis M4x12mm (M)Quantité : 4 Vis M5x12mm (N)Quantité : 4 Rondelles (O)Quantité : 4 Guide de démarrage rapide Quantité : 1 Dimensions du produit 47mm 175mm 80 cm 362mm 10-50mm 10-50mm

Guide de démarrage rapide Exigences Pour obtenir les derniers manuels, informations sur les produits, spécifications techniques et déclarations de conformité, veuillez consulter : www.StarTech.com/fr-fr/ARMPIVOT2 Moniteur

• Poids maximal de 8 kg

• Schéma de montage VESA compatible 75x75 et 100x100 mm

• Taille de l'écran jusqu'à 40" 16:9 Outils

• Tournevis cruciforme

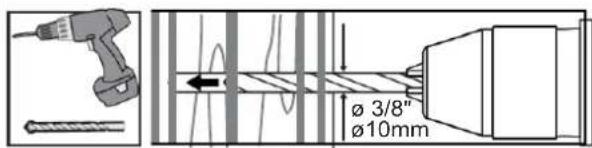

• Perceuse avec une mèche à bois de 10 mm (3/8")7 Guide de démarrage rapide

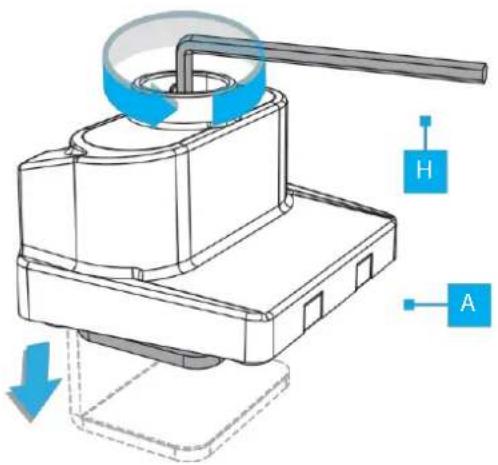

Installation 1 Choisissez entre les deux options de montage sur le bureau : pince en C (A) ou passe-fil (B) Pince de bureau (A) A1 A2 Montage sur passe-partout (B) B1 B2

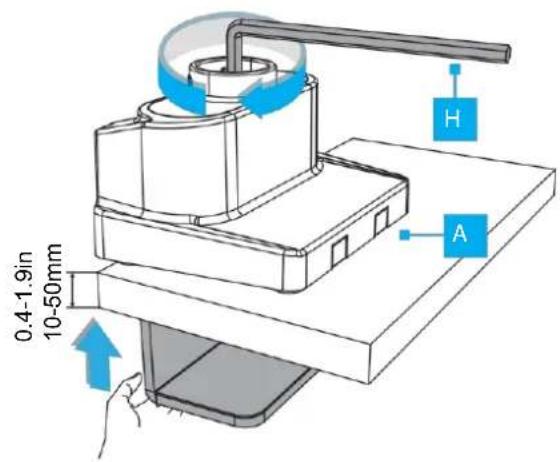

0.4-1.9in 10-50mm8 Guide de démarrage rapide

10-50mm9 Guide de démarrage rapide

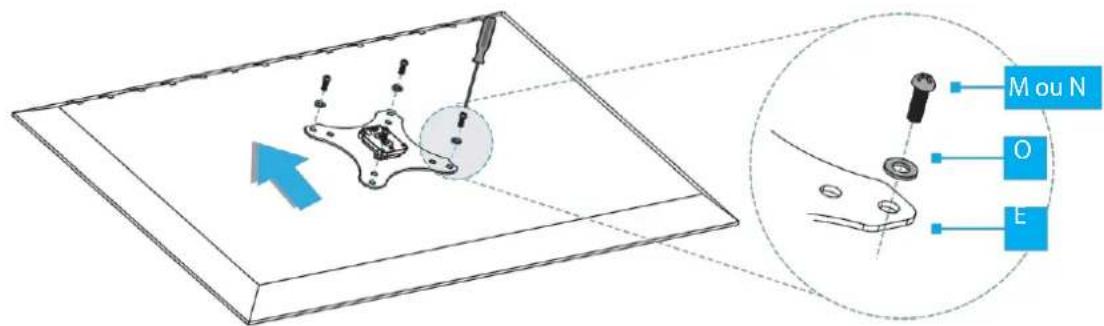

Remarque : pour s'adapter aux différents modèles de moniteurs, le bras du moniteur comprend des vis de différentes longueurs et de différents diamètres. Utilisez le diamètre et la longueur de vis appropriés en fonction des exigences du moniteur.

A10 Guide de démarrage rapide

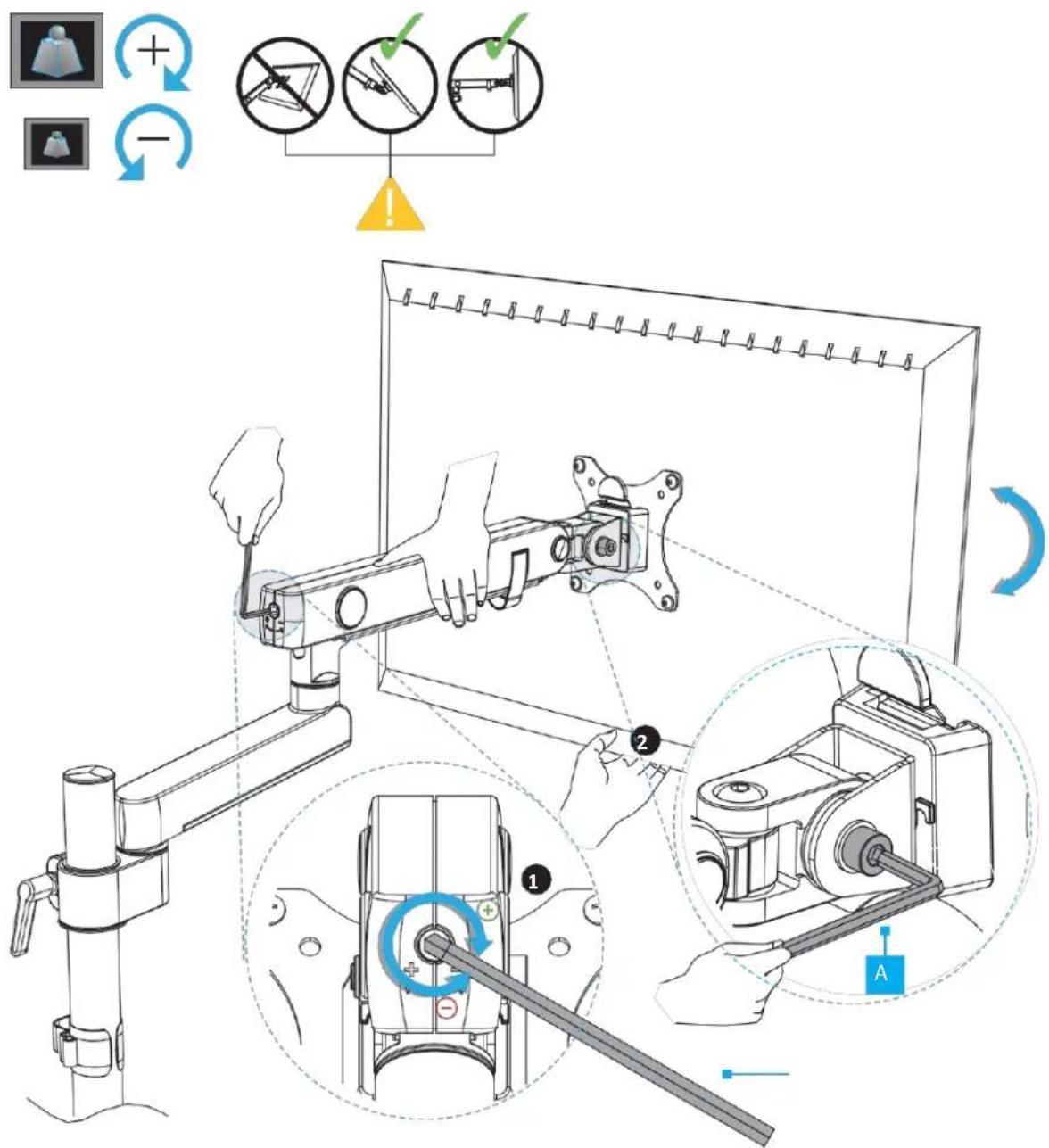

Ajustement du poids et de l'inclinaison du moniteur11 Guide de démarrage rapide

2Guide de démarrage rapide
